Подключение люстры со светодиодной подсветкой и пультом. Как устроены люстры с дистанционным управлением. Количество каналов управления

Внутренне оформление жилого помещения всегда создают с учетом светового восприятия обстановки при дневном и искусственном освещении.

Светлые тона интерьера радуют человека, придают ему бодрости, поднимают настроение.

При ремонте квартиры учитывают, что ее расположение не всегда благоприятно освещается солнечными лучами. Исправляют эту ситуацию подключением искусственных светильников:

  • люстр;
  • точечных источников.

Сейчас все больше внимания придается удобству пользования ими с помощью правильного выбора места для выключателей или перехода на удаленные методы. Современные люстры с пультом управления удачно вписываются в интерьер комнат, подчеркивают их дизайн, пользуются популярностью у населения.

Оригинальные светодиодные люстры позволяют создавать световые эффекты, которые приводят в восторг детей, радуют взрослых, поднимают имидж хозяина квартиры в глазах посетителей.


Принципы управления люстрой на расстоянии

Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте - при входе в комнату.

Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:

  1. стационарным выключателем;
  2. мобильным пультом.

Правила надежного соединения люстры со стационарным выключателем описаны в статье про . Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.

Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд - электрических сигналов по радиоволнам с использованием:

  • радиопередатчика, расположенного внутри малогабаритного пульта;
  • радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.

Принцип дистанционного управления люстрой объясняется картинкой.

Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор - контроллер.


Так называют устройство, имеющее в своем составе блоки:

  • питания:
  • приема радиосигналов;
  • логики;
  • коммутации силовых цепей.

Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.

Технические особенности дистанционного управления

Выбор расстояния

Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:

  1. контроллера;
  2. пульта;
  3. источника тока.

Влияние помех и посторонних сигналов

Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.


Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.

Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться - придётся приобретать новый комплект полностью.

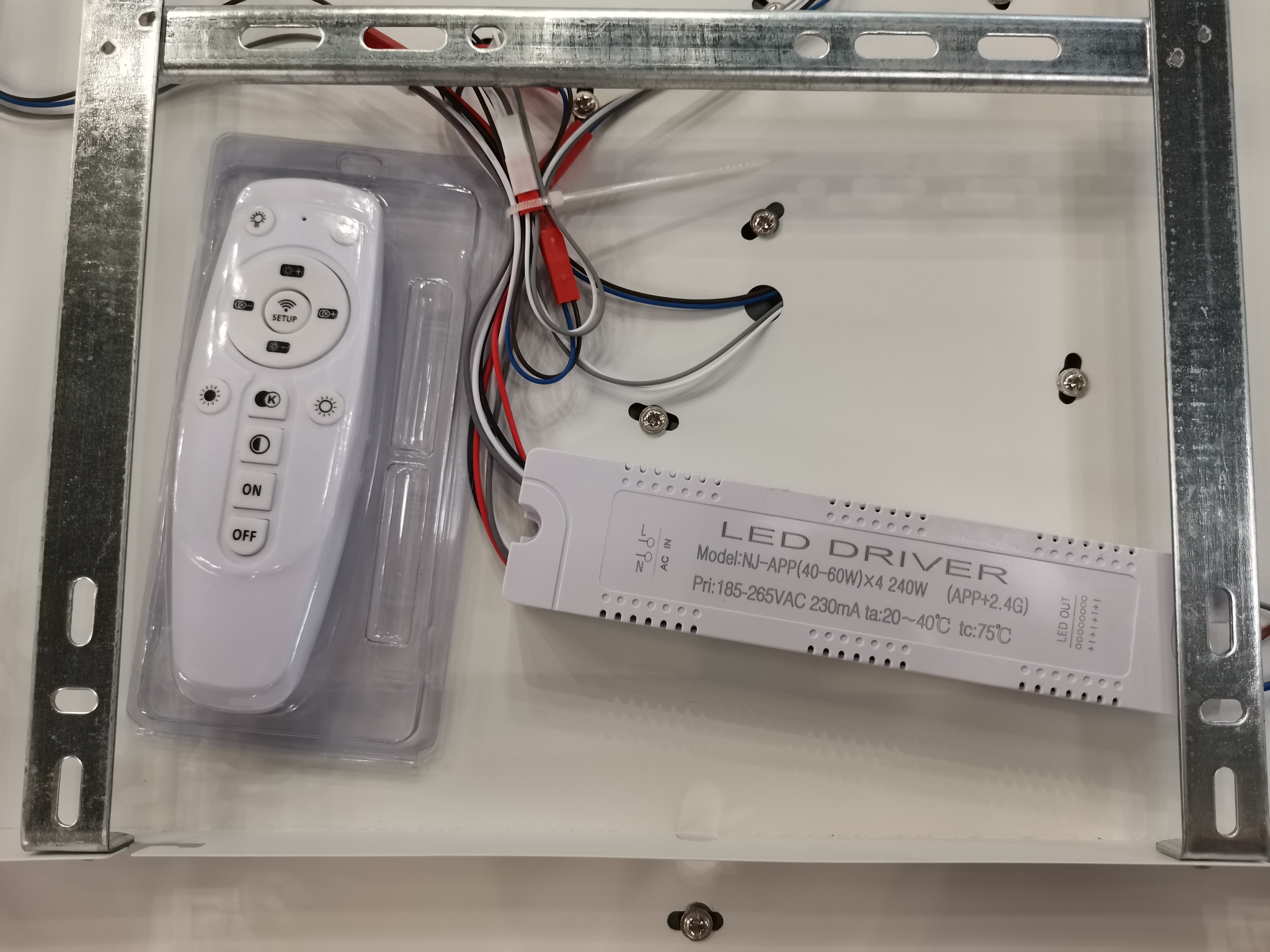

Количество каналов радиоуправления

Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.


Первые три операции зажигают разные каналы, а четвертая - полностью снимает с них напряжение, гася свет в помещении.

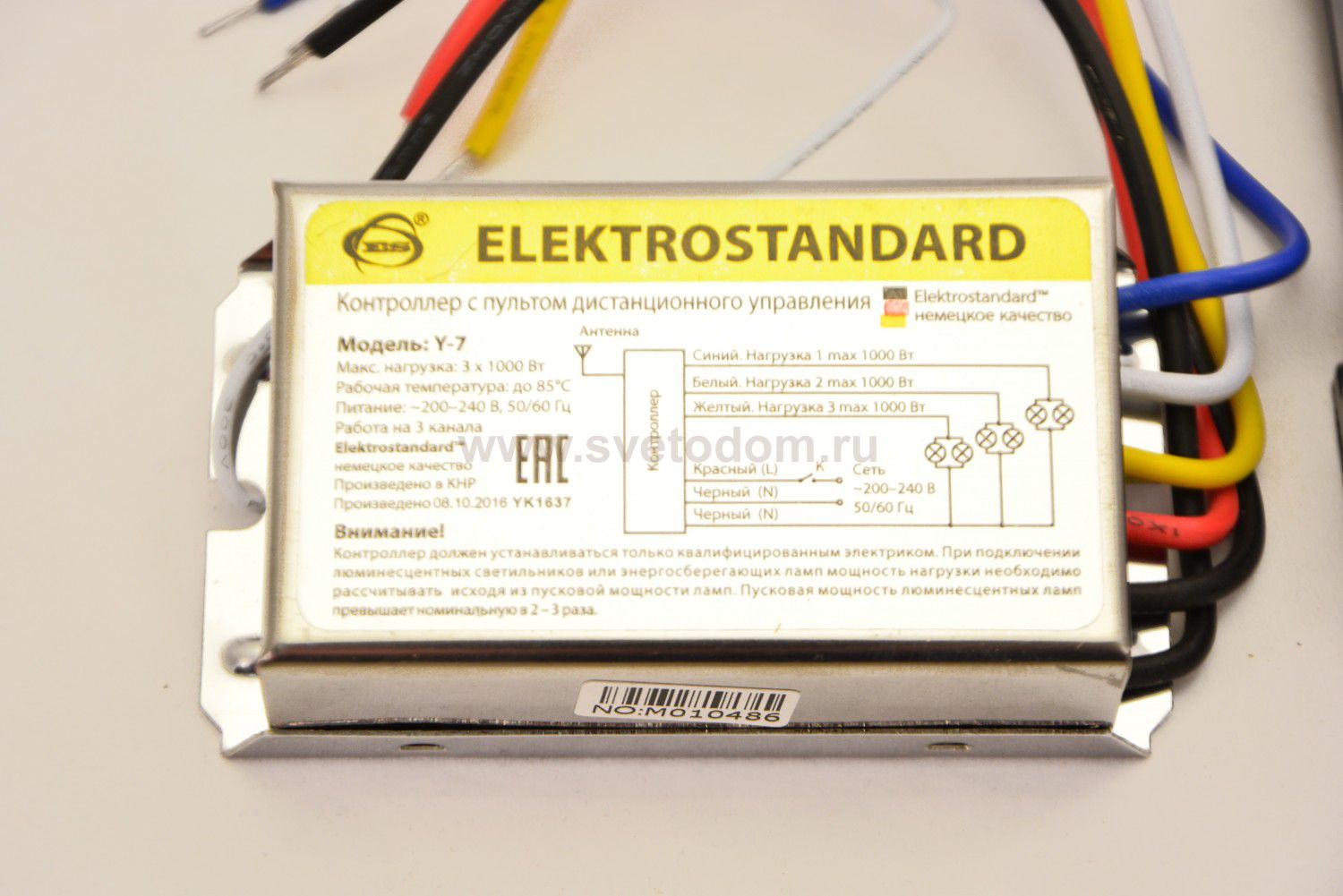

Мощность коммутируемой нагрузки

Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.

Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.

Питание пульта и контроллера

Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: . Подключать их необходимо на соответствующие обозначениям клеммы.

При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.

Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.

Конструкции современных люстр для дистанционного управления

Вообще-то с помощью пульта на расстоянии можно управлять светильниками любых конструкций, достаточно правильно учесть их электрические характеристики:

  • номинальный и пусковой ток;
  • напряжение и частоту сети.

Даже старинные эксклюзивные люстры с большим количеством ламп накаливания можно подключать к контроллеру, встроив его в одно из мест:

  1. вместо настенного выключателя;
  2. в потолочное пространство закрепления люстры;
  3. внутрь защитного чехла.

Первый способ имеет место на существование, но используется редко. Выключатель по правилам монтажа разрывает только фазу, ноль к нему не подводится. А контроллеру для работы блока питания он нужен: потребуется дополнительно монтировать проводку.

Современные люстры сразу создаются для размещения контроллера внутри корпуса и снабжаются:

  • патронами для ламп;
  • гирляндами из светодиодных лент;
  • дополнительными уникальными осветителями спецэффектов.


Отдельные гирлянды и осветители имеют собственные блоки, использующие индивидуальные алгоритмы для формирования уникального освещения.

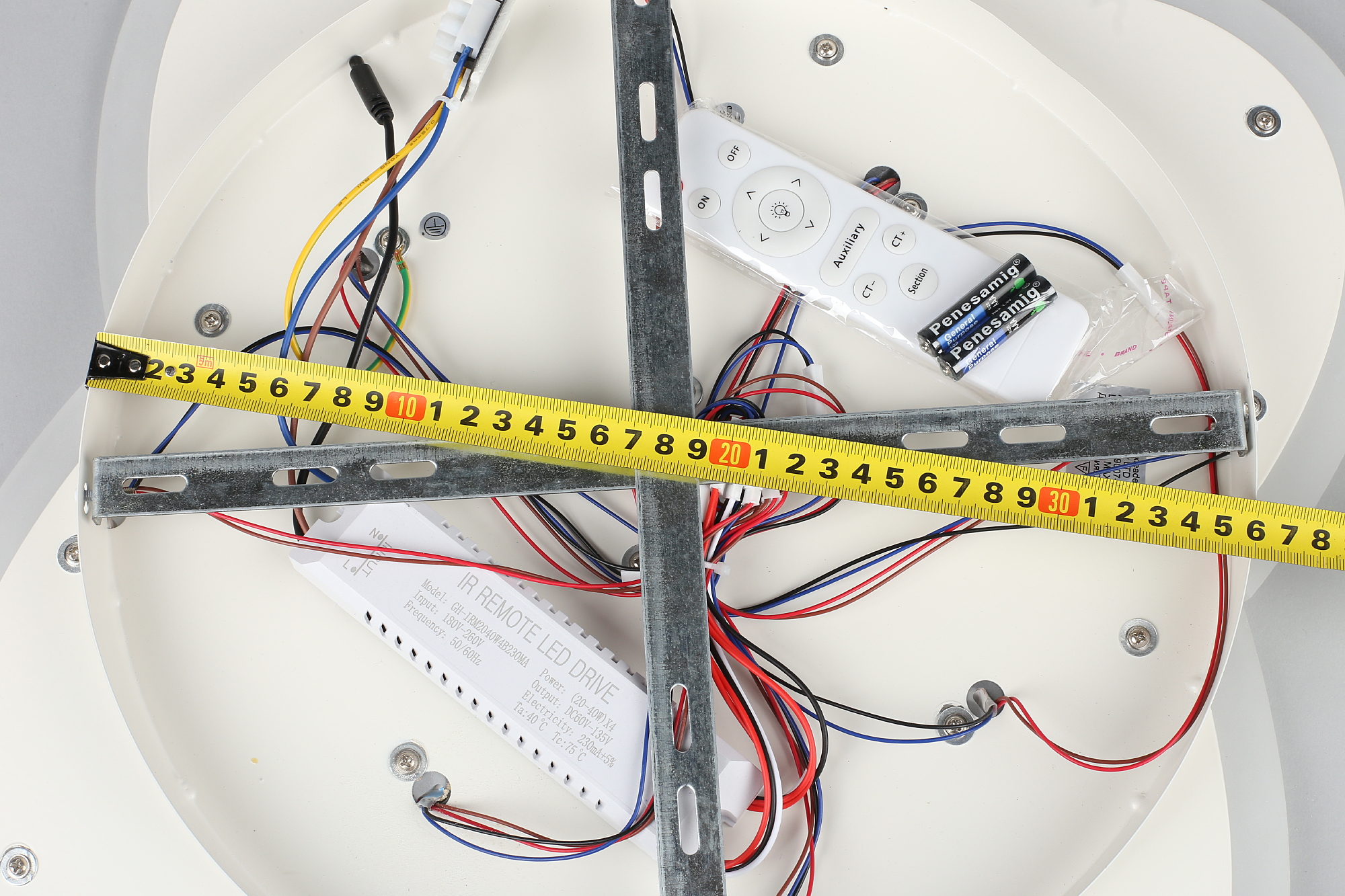

Внутренние платы люстры

Крепление светильника на потолке выполняется . Для этого на корпусе создается расширенное основание с отверстиями, позволяющими вводить шпильки с декоративными гайками, удерживающими общий вес светильника.

Внутри полого основания размещают электронные блоки и компоненты.


Они показаны на фотографии и подписаны. К ним относят:

  • контроллер с выведенной антенной;
  • провода подключения питания к фазе и рабочему нулю;
  • клеммник РЕ-проводника;
  • светильники;
  • гирлянды из светодиодных лент;
  • схему формирования спецэффектов.

Поскольку контроллер является основной деталью, то с него сняли крышку и показали увеличенным снимком способ крепления на корпусе с помощью клея.


Надежная фиксация жестяного основания не исключает возможности удобного изъятия электронной платы, расположенной на стеклопластиковой пластине. Плата показана более подробно.


Четкий монтаж позволяет наблюдать:

  • каналы А, В, С, подключенные к модулям реле проводами с изоляцией голубой, желтой и белой расцветки;
  • канал D, выполняющий задачи включения и отключения блока;
  • радиоприемник, выполненный на отдельной микросхеме.

Переворачиваем плату на обратную сторону и рассматриваем ее внимательно.


Расположение дорожек явно демонстрирует возможности одновременного включения всех светильников для обеспечения максимального светового эффекта или использование их поодиночке в различных режимах освещения. Для этого красный фазный провод припаян к общей части питания каналов, от которой разводятся остальные потребители включением релейных модулей.

Двойной черный провод рабочего нуля припаян к дорожкам платы и используется для:

  • подачи нулевого потенциала на блок питания;
  • разводки на лампы, гирлянды, осветители.

Дополнительные возможности пульта и контроллера

На приведенной схеме управления с тремя каналами светильников вполне допустимо объединить два из них и высвободить один для регулирования на расстоянии другими потребителями:

  • местными точеными источниками;
  • электрическими приводами перемещения штор;
  • проектором;
  • дополнительными приборами.

Для решения этой же задачи можно использовать более сложный контроллер и пульт к нему. Расширенные возможности позволят:

  • подбирать цветовую гамму осветительной системы;
  • изменять алгоритмы коммутации светильников;
  • регулировать яркость источников;
  • запускать таймер, выполняющий освещение по графику.

Особое место занимают контроллеры, обеспечивающие дистанционное управление светом без пульта, за счет подачи команд голосом или хлопком в ладоши.

Недостатки схем освещения с дистанционным управлением

Электронные и полупроводниковые элементы требуют соблюдения эксплуатационных характеристик, которые нормированы состоянием окружающей среды: показателями влажности и температуры.

Особую опасность в жилых помещениях представляет перегрев контроллера более 85 градусов. Этот показатель указывается на упаковке, его необходимо учитывать. Однако, расположение электронных блоков вверху потолка, да еще помещенных в закрытый корпус, усугубляет нагрев. Особенно это опасно в жару.

Предусмотреть решение этого вопроса можно обдувом или расположением корпуса на мощном, отводящем тепло радиаторе отдельно от нагреваемых силовых частей.

Вопрос подключения и эксплуатации люстры с дистанционным управлением интересует многих людей. Поэтому он подробно здесь объяснен. Рекомендую дополнительно посмотреть видеоролик “Схема подключения и ремонт люстры с пультом управления”, размещенный автором сайта «Заметки электрика».

Видеоматериал подробно дополняет принципы, изложенные в статье.

20.10.2018

Правильная установка потолочного светильника. Люстры с пультом управления пользуются большой популярностью, почти в каждой квартире или доме есть люстра – светильник потолочный. Обычно, светильник располагают в центре потолка, чтобы помещение равномерно освещалось. Подвешиваются на крюк или при помощи дюбелей жестким способом крепятся на потолок. Существует два метода установки светильника и люстры на пульте управления:

  • На потолок устанавливается планка, входящая в комплектацию люстры. Планка должна крепиться двумя декоративными болтами. После этого к потолку подводят питающие провода, крепят люстру, болты хорошо затягивают.

Во многих старых квартирах в потолке есть очень большое отверстие для крепления крюка. Чтобы это отверстие спрятать, нужно сместить на планку таким образом, чтобы отверстие было закрыто люстрой. Так можно закрепить недорогие, но очень распространенные. Хорошо, если Вам будет кто-нибудь помогать.

  • Объемные и тяжелые люстры, в которые обычно вставляется трансформатор, устанавливаются иначе. Эти люстры обычно имеют две составляющие – тяжелое основание, на котором располагаются регулирующая аппаратура и понижающий трансформатор, и внешняя панель, на которой установлены декоративные электрические патроны.

Крепление

В первую очередь основание крепится к потолку тремя – четырьмя дюбелями. Подключаются питающие провода к первичной обмотке трансформатора контактами клеммника. Их легко определить, потому что они тоньше, чем провода вторичной обмотки. Обязательно нужно подключить к люстре заземляющий провод. После этого внешняя панель специальными декоративными болтами крепится к основанию.

Перед тем, как устанавливать потолочные светильники своими руками, не забудьте снять с них легкобьющиеся и хрупкие элементы, чтобы случайно ничего не сломать. Когда люстра подключена, нужно проверить ее рабочее состояние во всех режимах. В самом конце установки люстры своими руками можно вернуть все детали на место.

Люстра на пульте, которую вешают на крюк, подключается очень легко. Ее нужно повесить на крюк, присоединить питающие провода, декоративным колпачком замаскировать соединение проводов и крюк, колпачок тщательно закрепить. Так же проверить работоспособность светильника и установить легко бьющиеся детали. как подключить люстру с пультом на потолке.

Установка потолочной люстры

В старых квартирах потолочные люстры с пультом или без подключаются очень легко, в сравнении с новостройками. Обычно посредине потолка есть отверстие для крюка и около него – провода. На стене расположен двухклавишный выключатель, к которому подключено такое же количество проводов, чаще три. Если выключатель люстры одноклавишный, значит, третий провод отведен в сторону и изолирован, а у люстры будет только один режим освещения. Обычно такой способ подключения люстры на потолке бывает в квартирах старого образца во всех помещениях, кроме гостиной.

Многие люстры советского времени работали с тремя режимами освещения. Такие светильники состоят из двух электрических проводов, в каждом находится группа светильников, подключенных параллельно друг с другом. Один провод, выходящий из люстры общий для остальных. Если появляется напряжение между общим и любым другим, работают обе группы.

Подключение проводов к люстре


При одной фазе напряжение должно появиться между рабочим нулем и фазой. Правильное соединение проводов к люстре - общий провод светильника присоединен к рабочему нулю, а фаза подается на два провода через двойной выключатель. Неправильное соединение - общий провод присоединен к фазе, а рабочий ноль подается на два оставшихся провода через выключатель, люстра будет работать. В этом случае человека, при замене лампы, может ударить током, даже при выключенном выключателе.

Важно найти общий провод из проводов, торчащих из потолка. Можно развести провода в разные стороны, включить обе клавиши выключателя. Индикаторной отверткой дотронуться до каждого провода, тот провод, на котором не сработает индикаторный огонек и будет общим. После этого выключить клавиши выключателя и снова проверить напряжение. При правильном соединении индикаторный огонек на отвертке не сработает ни на одном проводе.

Если индикатор срабатывает при включенном и выключенном выключателе, это может говорить о неправильном соединении проводов. Тогда нужно все проверить надежными способами. Лучше взять специальные измерительные приборы, например мультиметр. Прибор установить в положение измерения напряжения, клавиши выключателя включить. Дотронуться мультиметром поочередно до каждого провода. Два провода отогнуть в разные стороны, одну клавишу выключателя включить, другую – выключить. Между отогнутыми проводами должно исчезнуть.

Теперь щупами мультиметра коснуться третьего провода и поочередно до двух отогнутых, общим будет тот провод, где возникает напряжение. Этот провод нужно пометить. Чтобы отыскать общий провод на люстр с пультом, нужно измерять сопротивление между тремя проводами на люстре. Когда найдете два провода с большим сопротивлением, третий и будет общим.

Теперь правильно подключайте люстру с пультом своими руками. Не забудьте полностью обесточить квартиру. Клеммным соединителем провода, торчащие из потолка присоединить к проводам люстры. При наличии у люстры четвертого – заземляющего – провода (желто-зеленый), его необходимо просто изолировать. При правильном подключении люстра работающая на пульте, после выключения, работает.

В новых квартирах из потолка наблюдается четыре провода, четвертый – заземляющий. Его нужно присоединить к люстре, к такому же проводу. Если из потолка видно четыре провода одинакового цвета, придется найти и заземляющий провод.

Необходимо отключить вводный автомат. Кусок провода без изоляции присоединить к щупу прибора, другой зачищенный конец провода намотать на вентиль неокрашенной батареи. Мультиметр установить в режим измерения сопротивления и поочередно касаться четырех проводах. Заземляющий будет провод, где прибор покажет сопротивление.

Последними новинками в области осветительных приборов стали люстры с пультом дистанционного управления, сейчас мы вам расскажем как ее можно подключить самому. Такие люстры с пультом имеют несколько светодиодных светильников и контроллер. Новые люстры на пульте могут использоваться не только в качестве осветительных приборов, но и как таймер или цветомузыка. Для управления к светильникам прилагается пульт, некоторые имеют два – дистанционный и стационарный, который осуществляет поиск, в случае потери дистанционного пульта люстры. Базовый пульт устанавливается на стене, как выключатель. Благодаря звуковому зуммеру, потерянный пульт легко отыскать.

В старых квартирах люстры с одним пультом управления легко подключаются причем самостоятельно. Нет необходимости подключать заземление, его достаточно хорошо изолировать. В новых квартирах требуется подключение и заземления. Если настенный выключатель постоянно оставлять включенным, то его можно не убирать. Если он не нужен, то нужно соединить два провода на месте выключателя.

При установке люстры своими руками со стационарным на дистанционном пульте, нужно отключить питание, снять выключатель, провода развести в стороны. На потолке соединить общий с одним из двух проводов и включить питание. Между концами присоединенных проводов должно быть напряжение. Эти провода нужно присоединить к клеммам N и L на стационарном пульте, а оставшийся провод к клемме «выход». Потолочные провода с люстрой соединяются следующим образом: к сдвоенному – один, к одиночному – второй, заземляющие провода, если есть, соединяются между собой.

Люстры с пультом управления имеют электронный контроллер, помогающий производить перебор режимов работы люстры. Контроллеры продаются с дистанционными пультами, можно купить и без люстры.

Подключение люстры работающей на пульте можно осуществить через контроллер, что позволить увеличить количество режимов. Если люстра небольшая, контроллер можно установить в отверстие на потолке.

Теперь Вы легко подключите любой потолочный светильник . Главное, не забывайте отключать электроэнергию при работе для собственной безопасности.

Люстры, управляемые с помощью пульта дистанционного управления, пока еще только входят на российский рынок, однако уже заслужили большую популярность среди потребителей. Ведь даже простая и недорогая китайская люстра с такой функцией очень удобна в повседневном использовании. При этом, несмотря на кажущуюся сложность, вполне возможен ремонт люстры с пультом управления своими руками – это сэкономит немало денег, потому что мастера такую работу оценивают в приличные деньги. А ведь ничего особо сложного в ней нет – важно просто разобраться в тонкостях, а это вполне можно сделать и через интернет.

Анатомия люстры с пультом ДУ

Начинать ремонт люстр с пультом нужно с изучения ее строения. Ведь ее начинка несколько отличается от привычного прибора электрического освещения. Как правило, все управляемые люстры имеют 3 основных блока электроники:

  • светильник на светодиодах;
  • светильник с галогенными элементами;
  • реле с модулем приема радиосигнала, который передается с пульта.

Светодиодный светильник имеет в своей конструкции несколько светодиодов разных цветов, которые необходимы для планомерного изменения цвета подсветки. Это, по сути, чисто декоративный элемент, который, однако, зачастую ломается. Для питания светодиодов в конструкции электронной начинки имеется специальный конденсатор, который снижает напряжение в сети до необходимого диодам значения, а сами диоды подключаются последовательно, поэтому при выгорании одного тухнет вся цепь. Ремонт светодиодной люстры с пультом чаще всего сводится не к замене отдельных диодов, а к замене всего их блока – это и быстрее, и надежнее.

Галогенные лампы получают свою энергию от специальных трансформаторов, импульсно преобразующих подаваемое напряжение. Если причина поломки именно в галогенных лампах, то нужно проверить каждую из них с помощью мультиметра. Если с ними все в порядке, то имеет смысл проверить трансформаторы – их в такой люстре несколько штук, поэтому придется повозиться.

Реле радиоуправления имеет в зависимости от конкретной модели определенное число электромагнитных реле, которые необходимы для коммутации тока разной мощности. Питание реле получает от конденсатора гасящего типа, а излишки энергии пропадают в недрах балластного конденсатора. Самым слабым местом реле радиоуправления по статистике является место его впаивания в общую плату – с течением времени и наматыванием часов работы оно может просто отвалиться.

Еще одним обязательным элементом радиоуправляемой люстры является пульт дистанционного управления. Это достаточно простой прибор, имеющий в своем арсенале минимальный набор функций и кнопок. Электронная схема пульта до безобразия проста и надежна, поэтому наиболее частой причиной выхода пульта из строя являются просто севшие батарейки.

Поиск необходимых запчастей

Если же Вы все-таки не испугались сложностей и не отказались от такой «безумной» идеи, как ремонт люстры с пультом управления своими руками, то нужно найти все необходимые элементы.

Если же цены не самые доступные или же нет необходимых элементов, то следует обратиться за помощью к интернету – во многих онлайн-магазинах, особенно тех, что организуют поставку товаров из Китая, можно найти большое разнообразие радио- и электродеталей. Ждать в этом случае, возможно, придется долго, однако такой способ поиска товаров на сегодняшний день один из самых удобных. Кроме того, здесь можно присмотреть себе новую люстру с дистанционным управлением на тот случай, если попытки реабилитировать погасшую люстру не увенчаются успехом.

Содержание:

Сравнительно недавно в продаже появились люстры с дистанционным управлением, сразу же ставшие популярными среди большого числа потребителей. Но как быть тем, кто недавно приобрел современный и качественный светильник, работающий от обычного выключателя? Многие хозяева пытаются самостоятельно решить проблему, как из обычной люстры сделать люстру с пультом. Поскольку многие модели в процессе подключения все равно требуют определенной доработки, стоит попытаться установить своими руками схему дистанционного управления данным осветительным прибором. Следует отметить, что эта задача достаточно сложная, требующая определенных знаний и практических навыков в электротехнике.

Принцип работы люстр с дистанционным управлением

Прежде чем создавать дистанционное управление, необходимо выяснить, как устроены такие люстры, и как они функционируют. Кроме того, очень часто возникает вопрос, для чего нужен пульт, если имеется выключатель?

Основной функцией дистанционного управления люстрой является переключение в ней имеющихся режимов работы с одного на другой. В каждом таком светильнике имеется 2, 3 и более световых групп, с помощью которых создаются различные световые эффекты. Здесь же установлены галогеновые лампочки, обеспечивающие основное освещение и также разбитые на группы. Обеспечение электроэнергией каждой из групп происходит через собственные блоки питания - адаптеры или электронные трансформаторы. Данное оборудование не требуется при использовании лампочек на 220В.

Для управления через пульт используется радиоканал, поэтому его вовсе необязательно направлять непосредственно на люстру. В этом заключается основное отличие от управления телевизорами. В состав радиоканала входит сам пульт дистанционного управления, выполняющий функцию передатчика, и контроллер, играющий роль приемного устройства. Все пульты отличаются различной дальностью действия, в зависимости от необходимости и конкретной обстановки. Для небольших люстр будет достаточно 10-ти метров, а у светильников из общественных мест этот параметр может достигать и 100 метров.


Пульт и приемник представляют собой единую пару, настроенную на общую частоту. В продаже они идут как один комплект. После получения сигнала, питание от приемника поступает на контроллер, отвечающий за создание световых и цветовых эффектов, благодаря определенным сигналам, поступающим к светодиодам. В люстрах используются преимущественно разноцветные светодиоды, которые в совокупности с другими элементами, позволяют добиться нужного результата. Для размещения приемника и контроллера используется общий корпус. Данная система известна как дистанционный выключатель, беспроводное управление и т.д.

Включение и переключение эффектов выполняется путем нажатия кнопок, расположенных на пульте. В случае необходимости он может выполнять функцию обычного выключателя, то есть полностью отключать свет, а затем снова включать его. Сам выключатель, подключенный к домашней электрической сети используется по своему прямому назначению. Очень часто бывает удобнее воспользоваться именно выключателем, нежели искать пульт. При подаче питания на контроллер со стационарного выключателя происходит смена световых режимов и эффектов. То есть, после каждого выключения и включения появляется новый световой режим, что является важным при утере пульта или посаженных батарейках. Таким образом, управление люстрой не прерывается.

Сборка управляемой люстры

Сборка люстры с дистанционным управлением отнимает довольно много времени. Необходимо заранее приобрести наиболее подходящий контроллер, несколько блоков питания для различных групп ламп и другие недостающие детали. При решении вопроса как сделать из обычной люстры люстру с пультом, нужно учитывать ряд факторов.


Если люстра новая и еще ни разу не использовалась, то ее нужно предварительно собрать, то есть вставить и прикрутить все элементы на свои места. После этого устанавливаются лампочки. Концы проводов нужно зачистить и выполнить прозвонку. Проводники должны разделяться на группы и подходить к соответствующим. При подключении проводов очень важно не допустить соединений, вызывающих короткое замыкание. Для того чтобы избежать этого, все проводники окрашиваются в разные цвета в соответствии с их предназначением. Например, к цоколям подключаются провода красного цвета, а к нейтрали - белого.

Надежность контакта объединенных проводников существенно повышается за счет использования наконечников. После соединения их с цоколями, далее следует подключение к выходам контроллера через небольшую колодку. Все детали, в том числе контроллер и блоки питания нужно хорошо закрепить, чтобы они не болтались внутри конструкции люстры во время монтажа. Все крепления происходят с помощью двустороннего скотча.


В светодиодную группу обычно входит от 12 до 50 последовательно соединенных светодиодов. Поэтому нужно заранее проверить подключение каждой группы. После этого необходимо подготовить к работе пульт дистанционного управления. Для этого нужно всего лишь вставить на свое место элемент питания на 12В.

Монтажные работы

Перед началом монтажа необходимо разобраться с проводами, выходящими из потолка. Обычно выходит три провода, два из которых являются фазными, а один - нулевым. Таким образом, управление люстрой может осуществляться с помощью. После решения вопроса как сделать люстру с пультом своими руками, ее необходимо закрепить.

Для крепления всей конструкции вместо традиционного крючка используется специальная крепежная планка. При наличии натяжных потолков крепление выполняется с помощью закладного бруска, закрепленного на основном потолке. Для подключения проводов используются клеммы Ваго. Проводники соединяются между собой соответствующими цветами. Если цвета не совпадают, принадлежность проводов определяется индикаторной отверткой или мультиметром.

Ремонт и схема контроллера для светодиодной люстры

В данной статье я подробно и всесторонне рассмотрю процесс ремонта контроллера светодиодной люстры. Приведу и подробно опишу работу схемы контроллера, рассмотрю всевозможные неисправности и способы их устранения. И напоследок – пример реального ремонта, сделанного моими руками.

Такой контроллер ещё называют в быту пультом дистанционного управления, блоком радиоуправления, либо дистанционным выключателем.

По-английски название звучит “Remote Control Switch”, дистанционно управляемый выключатель. Либо – “Digital Remote Switch”, что сути не меняет.

Где в основном применяется это устройство и как оно работает, я очень подробно расписал в других моих статьях:

  • . Ремонт и схема светодиодного драйвера.

Всё, хватит вступления. Переходим непосредственно к теме статьи. Для начала рассмотрим,

Как устроен контроллер с пультом для люстры

Коротко ещё раз, о чём речь.

Этот дистанционный выключатель, как система, физически состоит из двух устройств – из передатчика (Transmitter) , то есть пульта управления, на котором пользователь нажимает кнопки), и приемника (Receiver) , который входит в состав контроллера. Приемник в контроллере распознает сигналы с пульта, и дает сигналы на включение реле того или иного канала. И уже через контакты реле питание поступает на соответствующую группу освещения.

Вся система выглядит таким образом:

Система дистанционного управления люстрой – пульт и контроллер

Куда подключаются провода контроллера, в этой статье рассматривать не будем. Этому уделено достаточно много внимания в других моих статьях, ссылки выше.

Инструкция по использованию и подключению контроллера дана на его корпусе:

Инструкция по управлению и подключению контроллера светодиодной люстры

Вскрываем корпус. Для этого надо открутить один шуруп, остальное – как обычно в таких устройствах, на защелках:

На фото специально пульт и контроллер положил рядом, чтобы было видно название.

Схема контроллера светодиодной люстры

Напоминаю, что этот дистанционный радиоуправляемый выключатель можно применять не только в люстрах, но и в других электронных устройствах. Можно коммутировать любое напряжение (в разумных пределах, при небольшой доработке печатной платы), и любые токи (ток ограничен током реле, но можно поставить дополнительные).

Схема контроллера приведена ниже:


Схема контроллера для люстры с пультом управления Sneha B-827

Схема взята мной с сайта www.tokes.ru, спасибо!

Имея эту схему, можно смело браться за ремонт контроллера, и шансы на успех довольно высоки.

Может, это тоже будет интересно?

Для подробного рассмотрения схемы я её увеличил, и разбил на 6 условных частей:


Рассмотрим каждую часть по отдельности.

1. Силовое питания и коммутация

В эту часть схемы входят входные и выходные цепи, и контакты реле, через которые питается нагрузка.

Катушки реле входят в 3-ю часть схемы.

2. Схема питания 220 – 12 В

На эту часть приходит напряжение 220В, ноль и фаза. Ноль проходит на диодный мост через дроссель, который в некоторой степени устраняет высокочастотную помеху по питанию, которая может приводить к сбоям. Для этой же цели служит конденсатор С1.

Фаза на диодный мост приходит через гасящий конденсатор С2, который для безопасной работы зашунтирован резистором R1.

Каждый диод диодного моста также зашунтирован конденсатором, для минимизации высокочастотной составляющей питающего напряжения.

Выход диодного моста нагружен на конденсаторы фильтра С3 и С4, которые служат для фильтрации низкочастотной и высокочастотной составляющих выходного напряжения моста. Напряжение стабилизируется цепочкой из последовательно соединенных стабилитрона VD2 на 12В и ограничительного резистора R4.

В результате в точке А образуется напряжение постоянного тока 12,5-15В по отношению к нулевому проводу (минус диодного моста).

3. Ключевые транзисторы

Ключевые транзисторы – это по сути усилители дискретного сигнала, который поступает с декодера. Они включены по классической схеме.

4. Схема питания 12 – 5 В

Далее напряжение 12В поступает на схему стабилизации питания +5В. Напряжение на входе этого стабилизатора понижается и стабилизируется цепочкой из резистора R6 и стабилитрона VD4 на 12В и подается на интегральный стабилизатор 78L05. Далее, стабилизированное напряжение +5В дополнительно фильтруется конденсаторами С5 и С6, поскольку нужно особое качество постоянного напряжения.

5. Радиомодуль

Напряжение питания +5В поступает на питание радиомодуля. Назначение радиомодуля – принять из радиоэфира сигнал от пульта управления, и выдать его в таком виде, чтобы его мог раскодировать декодер.

6. Декодер радиосигнала

Декодер получает сигнал на частотах, каждая из которых соответствует заранее обозначенному сигналу. Что творится в декодере – секрет фирмы, даташит на микросхему HS153SP-J найти не удалось.

“Продукт жизнедеятельности” декодера радиосигнала – дискретные напряжения порядка +5В, которые открывают ключевые транзисторы.

Кому будут интересны аспекты работы схемы, о которых я не сказал, либо есть чем меня дополнить и попрекнуть – пишите в комментарии!

Контроллер, который мы ремонтируем

Теперь самое интересное – я опишу процесс ремонта контроллера Kedsum K-PC803 , фото внешнего вида которого я уже приводил в начале статьи.

В процессе ремонта этого контроллера, как и любой бестрансформаторной электроники, нужно помнить о опасности – схема всегда находится под напряжением сети!

Схема этого контроллера почти полностью совпадает со схемой, приведенной выше. Разница лишь в том, что в этом контроллере не 2 канала, а 3. Но принцип абсолютно тот же. Уделим немного времени, чтобы познакомиться с некоторыми внутренностями и отличиями от приведенной схемы.

Вот как выглядит контроллер для управления люстрой на 3 канала изнутри:


Чуть поближе:


Три реле (черные, слева) соответствуют трем каналам управления.

Справа от верхнего реле видим ряд черных полукруглых деталек. Это три ключевых транзистора и стабилизатор на +5В. Вот как это выглядит в другого ракурса:


На этом фото можно различить транзисторы Q1, Q2, Q3 – ключевые для включения реле (тип – С9013), стабилизатор +5В для питания радиочастотной части – L78L05, и микросхему декодера радиосигнала HS153SP-J.

Обратная сторона схемы (сторона пайки). На фото подписал выводы, чтобы было легче провести рекогнисцировку:


Процесс ремонта

Проблема неисправного контроллера была в том, что не включалось более одного реле. Да и одно реле иногда могло не включиться. То есть, если ещё одно какое-то реле удается включить, то второе и тем более третье уже не включаются.

Для ремонта нужно прежде всего убедиться, что пульт работает (батарейки в норме, и при нажатии на любую кнопку на пульте загорается индикатор), и подать питание на контроллер:


Подключаем контроллер для проведения измерений и проверки в процессе ремонта

Я подключил, это очень удобно. Оба провода N (черные) вставил в клеммник, хотя достаточно одного любого. Дело в том, что нагрузку я не подключаю, и провод N, если будет болтаться, может закоротить на выходные фазные провода. Наличие выходных напряжений проверяем можно проверять, подключив 3 нагрузочных лампочки. Но можно поступить проще – проверять наличие/отсутствие фазы на выходах указателем фазы.

Ещё лучше, для безопасности, питать устройство через трансформатор 220/220 В, для гальванической развязки от сети. Тогда риск удара током значительно снизится.

Прежде всего, проверяем напряжение питания. Измеряем обычным мультиметром, включенным на режим постоянного напряжения, на электролитическом конденсаторе фильтра С3. По отношению к общему проводу (минус диодного моста и конденсаторов С3, С4, как удобнее).

Напряжение при отключенных реле (почти без нагрузки, вхолостую) на конденсаторе фильтра 11,2В, при включении любого из реле падает до 6В. При таком напряжении, даже если декодер выдаст сигнал на открытие транзистора, и он откроется, реле всё равно не включится.

Естественно, подозрение сразу пало на часть электросхемы, отвечающей за питание. А именно – на ограничительный конденсатор С2 перед диодным мостом.

На нем написано 155J. Это означает 15х10^5 пикоФарад. А так как в 1 микроФараде миллион пикоФарад, значит, емкость конденсатора 1,5 мкФ. С напряжением всё ясно, 250В.

Если у него упала емкость, то он сильно ограничивает ток диодного моста, и под нагрузкой напряжение на выходе моста (да и на входе, в первую очередь) сильно просаживается.

Кстати, заметьте, что в контроллере на 2 канала емкость этого конденсатора меньше – 1 мкФ. Ведь мощность источника питания требуется меньше, чем для трех реле.

Другой возможный виновник просадки – электролитический конденсатор на выходе диодного моста 470 мкФ 25В.

Меняем конденсатор 1,5 мкФ.

Цена такого в радиотоварах или на радиорынке – около 15 руб.

Теперь измеряем напряжение на выходе диодного моста в четырех рабочих режимах:

  1. в холостом ходу: 12,9В,
  2. включение одного реле: 12,2В,
  3. включение двух реле: 11,7В,
  4. включение трех реле: 10,5В.

Всё работает нормально!

Следует заметить, что низкое напряжение питания (12…15В) может быть не только из-за неисправности схемы питания, но и из-за аномально высокого потребления тока в нагрузке. В частности, это могут быть стабилитроны, стабилизатор +5В, или нагрузка на выходе стабилизатора +5В.

Другие неисправности контроллеров люстр – ниже:

Типичные неисправности

Следует помнить, что чаще всего в любых электронных устройствах проблемы возникают с подключением или с питанием.

В схеме контроллера ремонт может идти по таким пунктам:

  1. Проверка наличия входного напряжения 220В.
  2. Проверка напряжения холостого хода 12…15В на выходе диодного моста. Если этого напряжения нет, проверить ограничительный конденсатор, диодный мост, конденсаторы фильтра, стабилитрон. Для исключения влияния последующих частей схемы отключить нагрузку схемы питания, перерезав дорожку на плате.
  3. Проверить напряжение на входе и выходе стабилизатора +5В.
  4. Проверить работу декодера. При наличии сигналов с пульта на выходах декодера и соответствующих базах транзисторов будет появляться напряжение.
  5. Проверить ключевые транзисторы. При их открытии должны включаться реле.
  6. При включении реле фаза должна появляться на соответствующих выходах контроллера.

Если не ремонтировать

Если ремонт зашёл в тупик, и продолжать его уже нет ресурсов (психологических, материальных и временных), то контроллер можно просто купить.

Я полагаю, что эти три контроллера имеют одинаковую начинку, за исключением количества реле с транзисторами, и мощностью внутренней схемы питания.

Всех тонкостей схемотехники и ремонта радиоуправляемых контроллеров люстр тут описать, конечно, не возможно, поэтому – задавайте вопросы в комментариях, будем разбираться вместе.

Вариант контроллера люстры:

Фото, присланное читателем:


Контроллер люстры Wireless Switch Y-B2E на 2 выхода

Буду рад также обмену опытом!

Достоинства и недостатки люстр с пультом управления

Люстрой уже давно именуют светильник, который устанавливается под потолком. Они бывают самых разных видов и конструкций. Можно встретить люстру, у которой одна лампочка, а в соседней комнате подвешена уже с несколькими лампочками. Можно включить сразу все лампочки, а если выключатель сдвоенный, то подключаются лампочки поочередно. Сегодня на строительном рынке появились люстры с дистанционным управлением, включать и выключать их возможно с помощью пульта управления.

Как устроены люстры с пультами дистанционного управления

Может возникнуть вопрос о том, для чего нужен пульт, когда ее можно включить и выключить с помощью установленного выключателя. Следом возникает следующий вопрос о необходимости самого выключателя, если имеется дистанционное управление.

Обычно у таких люстр имеется не одна, а несколько световых групп, светодиодное освещение для создания световых эффектов и галогеновые лампочки для освещения, всем этим можно управлять удаленно.

Схема управления работает с помощью радиоканала, это позволяет управлять устройствами вне зоны прямой видимости, зона действия от 10 до 100 метров.

Пульты всегда работают в одной связке с приемниками, настроенными на одну частоту, и продаются в одном комплекте. С помощью приемника управляется контроллер, управляющий созданием световых и цветовых эффектов. Для управления эффектами имеются кнопки на пультах.

Контроллер может управляться и с помощью выключателя. Он запрограммирован и настроен таким образом, что при каждом включении выключателя, будет подключен новый световой режим. В корпусах люстр расположены также блоки питания для светодиодов и галогенных ламп.

Как правильно собрать люстру

После вскрытия упаковочной коробки проверяют комплектность поставки. Должны быть:

  • светодиодные светильники.
  • галогеновые светильники
  • блок питания.
  • пульт управления.

Казалось бы, что нет ничего сложного в том, чтобы собрать и подключить ее к электрической сети. На самом деле оно так и есть, но много времени уходит на распаковку и подготовку к сборке всех ее комплектующих изделий. Когда все распаковано и подготовлено к монтажу, можно смело начинать работу.

В корпусе люстры, который будет закреплен на потолке, устанавливают контроллер и блок питания. Их необходимо ограничить в свободе перемещения, то есть необходимо тщательно закрепить в корпусе с помощью двухстороннего скотча.

Как подключить люстру с пультом

Для выполнения работ по подключению необходимо иметь:

  • мультиметр
  • пробник
  • изоляционную ленту
  • нож, кусачки, плоскогубцы с изолированными ручками

Схема подключения довольно проста. Новую люстру, обычно устанавливают взамен старого светильника. Светодиодную люстру, с возможностью дистанционного управления, можно будет подключить в том случае, если в месте подключения выходят три провода. Если в стене установлен выключатель, у которого две клавиши, то три провода будут обязательно. В квартирах, которые построены по новым проектам, может быть выведено четыре провода, один из которых будет заземляющим.

Его необходимо определить, а сделать это легче всего с помощью мультиметра. Обязательно отключают автомат в квартирном щитке. Один щуп прибора подключают к заземлению, в роли которого может выступить металлический радиатор отопления или металлический ящик квартирного щитка в подъезде. Второй щуп поочередно подносят к очищенным проводам на потолке. Тот провод, который покажет сопротивление и будет заземляющим.

Далее, с помощью пробника или индикатора определяют «ноль» и «фазы» на проводах и маркируют их, так как дальнейшая работа будет проводиться при отключенном электропитании и определить их даже пробником не получится.

Если на потолке остался крючок от старой люстры, его удаляют, он не понадобиться. В комплекты светодиодных, всегда входят кронштейны для крепления к потолку, вот их и следует устанавливать. Уделите этому особое внимание, чтобы однажды она не свалилась с потолка.

Для управления режимами работы светодиодных светильников, они могут комплектоваться дистанционными, а к некоторым моделям придаются еще и стационарные пульты управления. Схемы их подключения несколько отличаются. Стационарный пульт устанавливается на место выключателя в стене. С его помощью, кроме управления освещением, можно искать потерявшийся пульт управления.

Устанавливая стационарный пульт управления, снова напоминаем о необходимости отключения электропитания, снимают выключатель и отсоединяют провода от него. Следующим шагом будет соединение на потолке общего провода с любым фазным проводом. При включении питания на соединенных проводах будет питающее напряжение. Эти провода подключают к входным клеммам на пульте. Третий проводник должен быть подключен к выходной клемме.

Выполнением команд, поступающих с пульта, занимается контроллер, который должен быть подключен к люстре. Порядок его подключения и схема, имеются на тыльной стороне коробки контроллера. Контроллер обычно крепится в корпусе люстры под потолком. Клеммы с маркировками N и L подключают провода, которые были сдвоены под потолком. Третий проводник ждет своего подключения к клемме «выход». Если имеется четвертый, заземляющий провод, его соединяют с желтым проводом светильника.

Перед первым включением, еще раз внимательно проверяют все подключения и соединения, и только потом вставляют питание в дистанционный пульт и делают пробное включение.

Шаповалова Маргарита Васильевна

Осветительные приборы постоянно совершенствуются, технологии их изготовления обновляются. Это дает возможность сделать каждую квартиру или дом комфортным и уютным. На сегодняшний день наиболее популярной стала люстра с пультом управления. Она очень удобна в пользовании, не требует сложной установки и подключения.

В случае возникновения неисправности в люстре не обязательно обращаться к специалистам. Изучив ее конструкцию, и имея элементарными навыками монтажных работ по электротехнике, можно самостоятельно устанавливать, подключать и ремонтировать люстру и другие приборы освещения.

Устройство и работа

Люстра с пультом управления может функционировать на значительном удалении, а необходимый режим освещения настраивается кнопками на пульте управления набором определенных комбинаций кнопок. Число функций зависит от устройства люстры. Чем сложнее устройство, тем выше стоимость люстры.

Разновидности исполнений
Все люстры, оснащенные пультом управления можно разделить на виды:
  • . Устройство состоит из различных цветных светодиодов, которые оказывают влияние на меняющуюся по цвету подсветку. Чаще всего подобные люстры используются для выполнения декораций, и часто выходят из строя. подключены к питанию через конденсатор, который уменьшает напряжение до необходимой величины. Светодиоды подключаются по . В связи с этим, если выйдет из строя хотя бы один светодиод, то остальные светодиоды также не будут функционировать. При ремонте обычно меняют весь блок, а не отдельные диоды.
  • . Чтобы подключить такие лампы, применяют трансформаторы с импульсным преобразователем напряжения. При возникновении неисправности ламп, их тестируют мультиметром по очереди каждую лампу. При исправности всех ламп, проверяют работоспособность трансформаторов.
  • Комбинированные . Такая конструкция имеет более сложную структуру. В ней сочетается работа галогенных и светодиодных ламп. Их можно включать все вместе, либо по очереди. При неисправностях пользуются методами, которые применялись для светодиодных и галогенных видов люстр.

Все люстры оснащены радиоуправляемыми реле, в которых находится приемник радиосигнала, приходящего с пульта управления. Каждая отдельная люстра с пультом управления отличается своим числом , которые выполняют подключение разных по величине токов.

Напряжение на реле подводится через конденсатор, который гасит часть напряжения, а лишняя энергия компенсируется с помощью балластного конденсатора. Серьезным недостатком такого элемента является место припайки реле к общей плате. При длительной работе прочность пайки снижается, и реле в любое время может отсоединиться от платы, что приведет к выходу из строя всего блока.

Важным составным элементом конструкции люстры является пульт управления.

Он имеет простое устройство, небольшое число кнопок и несколько функций. Простая электросхема позволяет пульту работать длительное время, без неисправностей. Он может перестать работать только из-за разрядившихся элементов питания.

Особенности управления

Каждый человек мечтает регулировать освещение в своей квартире с помощью пульта управления. Такие устройства отличаются удобством применения, функциональностью. Свет можно выключать, не вставая с дивана. Люстра с пультом управления – это хорошая возможность достичь наибольшего удобства и комфорта, при этом экономя электрическую энергию. Основным достоинством такой люстры является удаленное управление.

Подобные приборы освещения, оборудованные пультами управления, дают возможность управлять ими на удалении от 30 до 100 метров. Свет можно включить даже, находясь в другой комнате. Внешнее оформление люстр практически не отличается от обычных без управления.

Люстра с пультом управления может функционировать в различных режимах. Это зависит от числа и вида ламп, наличия подсветки. Обычно она заключается в нескольких цветах. Некоторые цвета можно отключить, а другие оставить.

Существуют модели люстр, в которых имеется функция плавной замены цветового освещения. Люстра с пультом управления может изменять цвет по вашему желанию. В это время основной свет может быть различным из-за частичного отключения ламп. Управляемая потолочная люстра вполне подходит для оформления интерьера помещений, создания красивого и удивительного дизайна.

Стационарными выключателями света можно не пользоваться при наличии дистанционного пульта управления, кроме случаев, когда батарейки в пульте отслужили свой срок. На пульте есть кнопки, определяющие режим работы освещения, комплексное освещение разными видами ламп, либо раздельное включение света. От модели люстры зависит наличие функций разных режимов освещения.

Вот некоторые из них:
  • Режим выключения.
  • Задействована в работе половина ламп внутреннего круга.
  • В работе другая половина ламп наружного круга люстры.
  • Все лампы включены и светят одновременно.
Как выбрать

Люстра с пультом управления выбирается по определенным признакам:

  • Особенности конструкции . Их необходимо учесть, если планируется установка люстры на натяжном потолке. Особенность таких потолков заключается в том, что материал его изготовления не способен выдерживать повышенные температуры. Люстру необходимо выбирать светодиодную, так как она меньше других нагревается при работе. Галогенная люстра с пультом управления сильно нагревается, и может испортить покрытие потолка. в люстре, как и светодиодные, также вполне подходят для натяжного потолка.
  • Внешний вид и дизайн . Размеры помещения играют большую роль в этом вопросе, так же как цветовое решение и стиль интерьера комнаты.
  • Дальность работы пульта управления . При установке люстры в обычной квартире подходит любой пульт, так как дальности работы даже самого слабого пульта вполне хватит. Для загородного дома может понадобиться более мощный пульт, а следовательно, и основной блок устройства должен быть большей мощности.
  • Уровень освещения и мощность люстры . Эти данные зависят от вида комнаты, в которой будет устанавливаться люстра. Необходимо соблюдать некоторые правила: в столовой, кухне или гостиной освещенность должна быть не менее 200 люкс, а в детской комнате или спальне хватит и 150 люкс. Для прихожей нормальным уровнем считается 100 люкс.
  • Тип ламп . Наиболее дешевые модели люстр включают в себя . Люстра с пультом управления с галогенными и энергосберегающими лампами стоит намного дороже. Однако они намного надежнее в применении, и обладают большей эффективностью освещения комнат.

При выборе качественной люстры необходимо внимательно выбирать ее производителя. Современная торговая сеть предлагает большой выбор моделей. Большую долю составляют люстры китайского изготовления. Но не все китайские люстры имеют низкое качество. В Китае множество фабрик работает под руководством владельцев США и стран Европы.

Стоимость люстр известных фирм, действующих в Китае, значительно ниже, однако не уступает по качеству продукции других производителей. При выборе люстры рекомендуется проверить наличие сертификата качества. При его отсутствии не стоит делать покупку, так как большая вероятность нарваться на подделку низкого качества.

Установка и подключение

Рассмотрим подробнее, как правильно выполняется установка и подключение люстры, оснащенной пультом управления.

Установка люстры с пультом не имеет особых отличий от установки обычной люстры без пульта управления. Перед приобретением необходимо проверить комплектность люстры, наличие инструкции по эксплуатации и установке.

Также нужно проверить исправность патронов для ламп, хотя бы визуальным осмотром, на отсутствие повреждений. Можно попросить торгового работника собрать устройство люстры и проверить ее работу от пульта управления. В комплекте люстры должна быть планка с установочными отверстиями и болты с гайками.

  • Потолок необходимо внимательно осмотреть и разметить на нем места будущих отверстий в плите для крепления планки, чтобы не попасть сверлом в проводку. Если потолок выполнен из гипсокартона, то для этого применяются специальные болты.
  • Закрепить планку на потолке с помощью дюбелей.

  • После установки планки необходимо отключить питание сети с помощью в .

  • Далее можно начинать работу по подключению выходящих из потолка проводников. Их необходимо выпрямить и сделать одинаковыми по длине. Обращаться с этими проводами нужно с особой аккуратностью, во избежание их повреждений и переламывания. В противном случае, если проводники отломятся возле потолка, то придется долбить поверхность потолка, и выполнять наращивание проводов. Это намного усложнит задачу.
  • Зачистить изоляцию проводов с их концов на длине 1,5 см.
  • Найти фазный проводник. Если провода цветные, то чаще всего красный провод – это фаза. Но для верности лучше перестраховаться и проверить фазу специальным индикатором в виде отвертки с прозрачной ручкой. Если провода одинакового цвета, то проверять придется в любом случае. Для поиска фазы необходимо развести проводники в стороны, включить питание сети автоматом, и индикатором определить фазный провод. Далее, можно снова отключить питание сети.
  • Если в вашей квартире был установлен , а из потолка выходят три проводника, то два из них – фазные, а третий нулевой. Проверку фаз выполнить по аналогии с двумя проводами. Для удобства можно отметить фазные проводники маркером. Один фазный провод придется заизолировать, из-за его ненадобности, и произвести замену двухклавишного выключателя на одноклавишный.
  • В корпусе чаши люстры находится блок управления и клеммник для соединения жил проводов. На клеммник чаще всего подходят три цвета проводов: черный или синий, красный или коричневый, желто-зеленый. Необходимо подключить подводящие провода к красному (фазе) и черному (нулю). Третья клемма с желто-зеленым проводом в домах старой постройки не используется.

  • Обычно контроллер уже подключен к группам ламп. На корпусе контроллера может быть изображена схема подключения, однако можно изменить схему групп ламп по своему усмотрению.

  • Установку люстры рекомендуется выполнять с помощником. Он должен держать люстру, когда вы будете выполнять подключение проводов к клеммам. Если помощника нет, то целесообразно временно подвесить люстру на веревку или проволоку с помощью крючка. Так будет удобнее подключать электропроводку.
  • Заключительным этапом является сборка остальных элементов люстры, включая лампы и абажур. При вкручивании ламп следует обратить внимание на обеспечение качественного контакта цоколя с лампой. При этом следует соблюдать аккуратность, во избежание повреждения ламп.
  • Подать питание в сеть освещения, включив автомат в распределительном щите, и проверить работоспособность всей системы освещения с помощью пульта управления. Нельзя забывать, что люстра может работать от пульта управления, если выключатель включен, и подано напряжение.
Неисправности и их устранение

Люстра с пультом управления и эксплуатируемая в разных режимах, больше других приборов освещения подвержена выходу из строя и возникновению различных неисправностей. Проблемы могут начинаться от необходимости замены батареек, и заканчиваться выходом из строя программной платы, контроллера или блока питания.

Пример самостоятельного ремонта люстры

После обнаружения неисправности люстры, необходимо начать работы по ее восстановлению. Для примера рассмотрим распространенные неисправности и методы их устранения.

  • Люстра не включается и не реагирует на команды с пульта, а также не включается от выключателя . Чаще всего при такой неисправности выходит из строя реле управления. Чтобы проверить его работоспособность, используют , подключив к нему провод реле. Если реле оказалось неисправным, то оно подлежит замене, так как его восстановление нецелесообразно. Дешевле обойдется купить новое реле, чем отремонтировать старое.
  • Галогенные и светодиодные лампы не включаются от пульта управления, при этом нормально работают от выключателя . Перед самостоятельным выполнением ремонта люстры с пультом, необходимо сначала проверить работоспособность аккумуляторов или батареек. Если после их замены люстра не работает, то можно попробовать открыть корпус пульта, взять обезжиривающее средство и протереть им плату. Это в большинстве случаев помогает, так как контакты для кнопок на плате со временем замасливаются, и не обеспечивают качественного контакта. Также нужно внимательно осмотреть плату и обратить внимание на то, не нарушена ли пайка деталей платы. Пульты часто роняют, поэтому необходимо тщательно осмотреть, нет ли мелких трещин на плате, обрывов дорожек, ослабления паяных мест элементов платы. В случае обнаружения отпаявшихся деталей, взять маломощный и осторожно все проблемные места.

    • В галогенном типе люстры несколько ламп не работают, ни от выключателя, ни от пульта управления . Необходимо будет заниматься ремонтом люстры. Следует обратить внимание, сколько ламп не включается. Если перегорела одна лампочка, то возможно, что она отслужила свой срок, и ее просто пора менять. А если сгорели сразу все лампы, то вероятнее всего вышел из строя . Его проверяют мультиметром. Если электронный трансформатор оказался неисправным, то он подлежит замене. При проведении замены трансформатора необходимо использовать чистые перчатки.

  • Не включается люстра, оснащенная светодиодными лампами . Никакие способы включения не помогают. При такой неисправности требуется проведение ремонта люстры, а именно проверка балластного конденсатора. Из конденсатора выходит проводник, который необходимо зачистить и соединить с мультиметром, настроенным на режим замера напряжения. При нормальных показаниях напряжения измерительным прибором, можно сделать вывод, что неисправность скрывается в последовательной цепи лампочек. Если при измерении мультиметром выявлено недостаточное напряжение, либо его полное отсутствие, то необходима замена конденсатора.

При самостоятельном производстве ремонта, люстра с пультом управления требует к себе повышенной осторожности, так как на проводах подается опасное для жизни напряжение. При невнимательной работе и несоблюдении элементарных правил безопасности можно получить электрическую травму.


Ремонтируя старое или обустраивая новое жилье, вы захотите создать в нем уютное современное освещение, в связи с чем возникнет вопрос: как подключить люстру с пультом, которую вы приобрели (взамен старой, доставшейся от прабабушки).

Устройство

Перед тем, как подключить люстру с пультом, необходимо разобраться, если вы этого еще не сделали в магазине, какой ее вариант вам достался .

Такие люстры бывают, как правило, двух видов:

  • с одним, дистанционным пультом;
  • с двумя пультами – дистанционным и стационарным.

Схема управления у них одна и та же, небольшая разница будет заключаться лишь в том, что при втором варианте вы, помимо люстры, установите также стационарный пульт взамен имеющегося старого выключателя.

Ключевые преимущества люстр с пультом управления, обеспечиваемые наличием контроллера:

  • многоступенчатая система регулировки яркости;
  • многофункциональность;
  • удобство управления.

Перед подключением

Первое, что необходимо сделать (желательно еще при покупке) – это проверить комплектность. Современные люстры, в общем случае, состоят из:

  1. Корпуса с осветительными приборами (обычно светодиодными) – простого или составного;
  2. Элементов крепления к потолку;
  3. Пультов управления.

Подключение дистанционно управляемой люстры немногим отличается от обычной. Поэтому, второе обязательное действие – определение текущей схемы вашей электропроводки. Основная задача сводится к нахождению общего провода.

При замене старой люстры на новую искать и не потребуется. Он выявляется просто: если предшественница функционировала нормально, то ее общий провод уже известен. Если же вы собрались устанавливать люстру в новой квартире или предыдущая давно демонтирована, а опознавательными знаками ничто не отмечено, то его потребуется отыскать среди выходящих из отверстия в потолке трех (или четырех) проводов самостоятельно.

Делается это просто, в несколько шагов:

  1. Отгибаем выводы на потолке в стороны на безопасное расстояние (держась при этом, естественно, за изолированную их часть);
  2. Обе кнопки выключателя переводим в положение «ВКЛЮЧЕНО»;
  3. Индикаторной отверткой определяем провод (один или несколько) под напряжением;
  4. Меняем положение обеих кнопок на «ВЫКЛЮЧЕНО»;
  5. Повторяем измерение: определяем состояние каждого провода, находящегося ранее под напряжением (остался он под ним или нет).

Здесь возможны варианты. Если два провода при включенном выключателе находились под напряжением, а после выключения оно было снято, то общим будет тот третий, что остался. Зачастую же в жилье старого фонда фаза может оказаться постоянно подведенной по общему проводу, но даже если это ваш вариант – не отчаивайтесь.

В этом случае лучше воспользоваться для подключения инструментом с изолированными рукоятками и изолированными соединительными клеммами, избегая прямого контакта рук с проводкой. Или же просто заранее обесточить соответствующую часть квартиры через распределительный щиток (проверив отсутствие напряжения индикаторной отверткой).

В более-менее современном жилье может присутствовать еще заземляющий провод (как правило, с желто-зеленой маркировкой). Если к тому же не имеется маркировки, то сначала и определяется этот четвертый. Для чего при отключенном питании нужно мультиметром поочередно измерить сопротивление всех четырех проводов относительно проводника, подсоединенного, например, к батарее или трубе отопления (ее «голой», без лакокрасочного покрытия части). Заземляющий провод вы узнаете по наличию сопротивления.

Монтаж

Как и в случае с обычной люстрой, существует два варианта крепления корпуса:

  • подвешиванием на крючке;
  • фиксированием винтами на пластине, предварительно установленной на потолке.

Неважно, какой вариант у вас будет – любой из них не доставит вам особых хлопот.

Перед креплением корпуса люстры желательно демонтировать все съемные хрупкие части. Вернуть их следует уже после полной проверки работоспособности и функциональности.

Подключение

Во избежание травматизма при подключении обязательно соблюдайте элементарные меры электробезопасности:

  • обесточивайте сеть перед проведением работ;
  • не прикасайтесь к находящимся под напряжением проводникам;
  • не устраивайте короткого замыкания;
  • при соединениях скрутками тщательно изолируйте их и т. п.

Схема подключения люстры с одним (дистанционным) пультом следующая:

  • один вывод люстры соединяем с выявленным ранее общим проводом;
  • второй вывод люстры соединяем с любым из оставшихся проводов;
  • оставшийся сетевой провод изолируем.

Схема подключения люстры со стационарным и дистанционным пультами такова:

  1. Для люстры:

  1. Для стационарного пульта:
  • определив с помощью мультиметра пару проводов в коробке выключателя, между которыми возникает переменное напряжение 220 В, подсоединяем их к клеммам с маркировкой «N» и «L» платы подключения пульта;
  • клемму с маркировкой «OUTPUT» соединяем с оставшимся проводом.

Перед подключением стационарного пульта нужно предварительно отогнуть провода в коробке выключателя в разные стороны, исключая их замыкание.

Независимо от оснащенности люстры вторым пультом, также следует соединить ее заземляющий вывод с соответствующим проводом электропроводки (при наличии, иначе – заизолировать).

После монтажа и подключения необходимо проверить работоспособность осветительных приборов и пультов управления во всех предусмотренным контроллером режимах.

Современная люстра с пультом управления внесет в жизнь новый уровень комфорта, без которого вы вряд ли захотите впоследствии обойтись. Кроме существенного расширения функциональности по сравнению с классическими моделями, она также понравится вам своей экономичностью.


Во время ремонта детской комнаты решили отойти от традиционного освещения и использовать современные осветительные приборы. На месте обычной люстры с повесили светодиодную бабочку, а по бокам помещения разместили местные источники освещения из .
Получившийся дизайн комнаты нам понравился: местное освещение хорошо выполняло свои задачи над рабочим местом школьника. А дети пришли в восторг от бабочки, которая от пульта дистанционного управления и даже простых манипуляций выключателя на стене создавала необычные световые эффекты.

Но через полтора года люстра перестала работать: не управлялась ни от выключателя, ни от пульта. Срок гарантийного ремонта в 12 месяцев уже истек, да и продавец, у которого покупали это чудо, уже не торгует. Пришлось искать причину возникшей неисправности самостоятельно.
Для начала . Она выполнена по классической схеме подключения люстры с двумя группами светильников.


Пришлось снимать люстру с крепежного кронштейна для доступа к колодке ее клеммника. отличается от старых конструкций на крюке.

В ходе проверки состояния схемы неисправностей в электропроводке не выявили:

  • рабочий ноль приходит надежно (проверили подключением настольной лампы к фазе розетки и нулевому клеммнику люстры);
  • обе фазы четко коммутируются клавишами выключателя (контролировали свечение лампочкой индикаторной отвертки).

Отличие подключения светодиодной люстры от обычной состоит в том, что для ее работы достаточно использовать всего одну клавишу выключателя: все переключения групп светильников осуществляет встроенный контроллер. Поэтому вторая подведенная фаза у нас просто находится в резерве.
Стали осматривать внутреннее устройство, коммутацию проводов и оборудования. Для этого пришлось сесть на табуретку и разместить люстру на коленях так, чтобы не повредить ее сложную и возможно хрупкую конструкцию из различных стеклянных деталей.


На картинке видно что на двухэтажном плоском корпусе сверху расположены все элементы управления и коммутации. Жгуты проводов к четырем светодиодным лампам проходят через специальные пластмассовые втулки, вставленные в отверстия корпуса. Таким же способом подводятся провода к гирляндам светодиодных сборок.
Контроллер и блок схемы управления прочно приклеены на металлическую поверхность. Антенна приемника радиосигнала выполнена простым отрезком белого провода, который надежно заизолирован со всех сторон и просто лежит на поверхности.
Для подключения к внешнему питанию из контроллера выходят два провода:

  • красный — на него подается фаза;
  • черный — рабочего нуля.

Дополнительный рабочий ноль отдельным проводом черного цвета выводится дальше в схему. Защитный РЕ-проводник желто-зеленого цвета подключен с одной стороны к металлическому корпусу, а с другой — к подготовленному клеммнику.
В схему люстры из контроллера выходят три провода, образующие отдельные каналы управления. Они выполнены разным цветом:

  • оранжевый;
  • белый;
  • голубой.

Входящий в состав комплекта люстры пульт дистанционного управления работает в качестве радиопередатчика команд-сигналов, которые воспринимает приемник контроллера. Обмен информации происходит в закрытом различными способами шифрования режиме для того, чтобы в многоэтажном доме своим пультом нельзя было включать светильники у соседа.
Поэтому пульт и контроллер настроены на заводе только для совместной работы. Их продают исключительно в комплекте.
Прямо на кнопках пульта символами показаны подаваемые команды.


На крышке контроллера приведена схема его подключения к цепям люстры и представлены основные нагрузочные характеристики:

  • мощность до 1000 Вт;
  • напряжение 200÷240 вольт;
  • частота сети 50 герц.

Сняли крышку с корпуса контроллера, проанализировали его устройство.


Четко видна плата радиоприемника и переключатели каналов люстры. Эта же картинка хорошо отслеживается с обратной стороны.


Особое внимание обратили на пайку отходящих проводов. Эти места нам в будущем понадобились для ремонта.
Дальнейший монтаж люстры после контроллера просто осмотрели, не подвергая разборке. Внешних проявлений нарушения проводов, изоляции, окраски не выявлено. Подозрение пало на контроллер.
Чтобы его безопасно проверить в рабочей схеме пришлось:

  • аккуратно разместить люстру на валиках из мягкой одежды, хотя можно было просто подвесить за крепежные отверстия;
  • положить на лист картона (диэлектрик) плату контроллера обратной стороной вверх;
  • с помощью удлинителя от розетки подать дополнительным проводником с крокодилом рабочий ноль на черный провод контроллера;
  • подключиться вторым проводом с крокодилом к красному фазному выводу контроллера и подать на него фазу;
  • проверить появление потенциала фазы на отходящих проводах каналов с помощью индикатора.

Фаза не поступала, хотя пробовали несколько раз подавать и снимать напряжение удлинителем, а при включенном питании нажимали различные кнопки пульта.

Искать дальше неисправность в электронной начинке платы особого желания не было.
Вариант исключения контроллера из работы путем установки обыкновенных выключателей между фазой и отходящими каналами рассматривать не стали, хоть его технически несложно реализовать. Ведь при этом исключается дистанционное радиоуправление. К тому же одного резервного провода от выключателя к люстре не хватит. Придется тянуть еще один.
Пошли в магазин, купили новый контроллер вместе с пультом. Цена оказалась вполне доступной, не такой большой, как предполагали. Комплект приобретенных приборов в заводской упаковке показан на фотографии.


Все эксплуатационные технические характеристики новых и старых приборов совпали. Они показаны прямо на упаковке товара.


Для сравнения габаритов старый пульт положили на упаковку нового. Особых отличий не видно.


Извлекли из упаковки контроллер и пульт. Из старого пульта извлекли батарейку и установили в новый, а купленную оставили в резерве.
Чтобы не нарушать заводской монтаж внутренних коммутаций в люстре от клемм старого контроллера отпаяли 4 отходящих провода и припаяли к ним концы новых. Они совпали не только по назначению каналов, но даже по цвету. Перед пайкой проверили очень тщательно.
Заизолировали места пайки, а новый контроллер установили в корпус старого, закрыли крышкой. Проверять работоспособность схемы решили на месте установки.
Поднесли люстру к монтажной планке, подключили питающие и защитные провода, закрепили конструкцию на потолке.
При включении выключателя и его манипуляциях люстра заработала.


Такие же эффекты получены от радиоуправляемого пульта.


Таким способом нам удалось отремонтировать светодиодную люстру своими руками за относительно короткое время путем простой замены контроллера.
