В этой стать мы предлагаем пошаговые мастер-классы, как сделать своими руками настольные лампы из подручных средств, которые есть всегда в доме. Казалось бы на первый взгляд обычные и ненужные вещи, но из них можно смастерить оригинальные и дизайнерские светильники для рабочего стола.
Самыми популярными и простыми подручными материалами является: стеклянные бутылки и банки, картон и бумага, пластиковые сосуды, трубы от водопровода и цемент . Как из этот сделать лампы мы покажем и расскажем в этой статье.
С помощью простой и элегантной настольной лампы из меди вы сможете украсить любой уголок своего дома, сделав ее своими руками. Она отлично впишется современный интерьер от стиля лофт до рустик. Простата и лаконичность — вот главный козырь этой настольной лампы.
Для этого вам потребуются инструменты:
- Рулетка, маркер
- Труборез и тряпка для мытья
- Инструмент для снятия изоляции и зачистки проводов
- Плоскогубцы и тонкая плоская отвертка
- Крестовая отвертка
Материалы:
- Медные трубы
- Ацетон и супер — клей
- Медные уголки по 90 °, 7шт.
- Электрический провод
- Вилка и Электро патрон
- Переключатель и лампочка
Техника сборки настольной лампы
Для начала возьмите рулетку, маркер, труборез, тряпку, медные трубы и ацетон.
Маркируем и отрезаем трубки
- С помощью измерительной ленты и маркера отметьте место, где вы будете отрезать медные трубы.
- Делайте это аккуратно, точно вымеряя каждый миллиметр, так как если детали будут отличаться, то в конечном результате они будут не такого размера как должны быть.
- Наведите труборез и регулируйте при помощи гайки диаметр трубы. Смотрите по медной трубке, постепенно перенастраивайте диаметр с гайкой , так чтоб закрытие шло до того момента, пока идет разрезание трубы.
- После, с помощью ацетона и тряпки вы можете вытереть маркировку с трубы.
СОВЕТ: Наши детали имеют: 3 нарезки по 15 см, 1 разрез по 20 см, 1 разрез по 45 см, 1 разрез по 25 см. Мы использовали 12 трубок. При проектировании вашего светильника обратите внимание, что будет добавляться размер локтей меди.
В то время, пока кабель внутри, соединяем детали
Вставьте детали вместе и проклейте супер клеем. Для того, чтобы избежать проблем в дальнейшем, лучше проклейте каждую часть и положите друг к другу.
Несмотря на мгновенное действие клея, предпочтите подождать несколько минут, прежде чем продолжить, чтобы удостовериться, что части проклеены отлично.
Совет: Наносить клей будет удобнее, если использовать кисть. Если вы хотите, чтобы крышка находилась на самой верхушке, установите ее в первую очередь. Так будет готова и первая часть, и кабель пойдет в другом направлении.
Инструменты:
- Инструмент для зачистки проводов и снятия изоляции
- Резцы
- тонкая плоская отвертка
- крестовая отвертка
Материалы:
- вилка
- электро патрон
- переключатель
- Медные трубы
- электрический провод
Установите электрическую систему
- Откройте лицевую панель крышки и начните с зачистки изоляции. Подключите заземление (синий цвет) и фазу (коричневый, серый или черный) с помощью двух винтов, которые вы найдете внутри.
- Такой же процесс повторите в вилке и выключателе.
- В переключателе вы найдете две пары маленьких винтов, кабель, который вы должны отрезать до высоты, на котором хотите иметь переключатель, и подключить к соответствующим гнездам войдя внутрь маленьких винтов.
- Вам остается просто вкрутить лампочку, чтобы получилась ваша настольная лампа из меди.
В завершении поставьте лампу в уголок или место, которое нравится, и вы увидите, как она станет прекрасным дополнением к вашему интерьеру, освещая пространство!
Мастер – класс: Настольная лампа из бумаги
Когда я впервые увидел настольную лампу Роберта Дельта, это была любовь с первого взгляда! Форма удивительна, она идет в различных ярких цветах, все как я люблю. Недавно я задумался, так как аксессуары были удивительно прочны, почему бы не использовать их для лампы?
Вот все используемые материалы:
- старый фонарь или лампа комплект
- шаблон и толстый картон или бумага, можно взять полипропиленовые листы
- клей и шпатлевка
- шлифовальный блок (средний + штраф)
- деревянный блок (добавить вес к основанию)
Инструменты:
- художественные ленты
- металлическая линейка / xacto нож
- дрель (необязательно может заменить нож xacto)
Технология изготовления лампы
- Во — первых, напечатайте шаблон (6 шт. каждого треугольника) (1 из каждого шестиугольника).
- Вырежьте формы так, чтобы они плотно прилегали к доске. Затем используйте клей, чтобы прикрепить части к задней части паспарту.
- При помощи металлической линейки и Xacto ножа на разделочной доске, разрежьте каждую фигуру.
- Положите их вместе.
- Далее приклейте дно (формы 2 + 4) к основанию (форма 6). Треугольники прекрасно вписываются вместе, и если вы все сделали верно, они просто встанут на свое место.
Затем используйте небольшие кусочки художественной ленты, чтобы прикрепить их вместе, и дождитесь полного высыхания клея.
СОВЕТ: Используйте супер клей, он мгновенно высыхает (мы использовали Aleene). Нанесите клей слегка, и протрите избыток.
- После склеивания нижней половины (формы 2 + 4 к основанию, форму 6 переверните вверх дном (открытый конец вниз), квадрат поставьте на плоскую поверхность и дайте ему высохнуть в течение ночи, это поможет сохранить его площадь.
- На следующий день, начните работать над верхней частью лампы. Приклейте форму 1 + 3, немного оставляя отверстие, чтобы вставить лампу внутри. Верхняя (форма 5) была приклеена вместе с художественной лентой, но к форме 1 + 3 она пока не клеится.
- Тогда усильте швы с помощью клея с внутренней стороны.
Затем приступите к работе над основанием светильника.
Уровень в нижней части лампы надо сделать немного больше, так что сокращайте несколько штук 1 × 4, чтобы немного поднять. Также добавится дополнительный вес, что придаст ему большую стабильность. Используйте винты для крепления 1 × 4 к существующей металлической основе. (Мы поменяли местами существующий стержень с одним из другой лампы, чтобы получить его правильную высоту).
Далее просверлите отверстие для шнура и вставьте пластиковую втулку от старой лампы. Лампа должна быть в разобранном виде, а шнур и проволоку протяните через резьбовой стержень отверстия нового основания. Внутри лампы приклейте его по центру.
В верхней части (форма 5) отметьте центр и просверлите отверстие для центрального стержня. Затем приклейте его на место.
- После применения клея, удалите излишки, а в случае необходимости, слегка и нанесите второй слой после шлифовки.
- Шпатлевкой со средней зернистостью и тонкой наждачкой, закончите работу шлифовальным блоком. В данный момент, вы заметите его крепкую базу.
Завершив удаление пыли, нанесите краску! Для того, чтобы покрыть верхнюю часть резьбового стержня, используйте верхнюю часть старой лампы — она просто скользит по стержню. Затем верните обратно в гнездо!
Все, настольная лампа, сделанная своими руками готова.

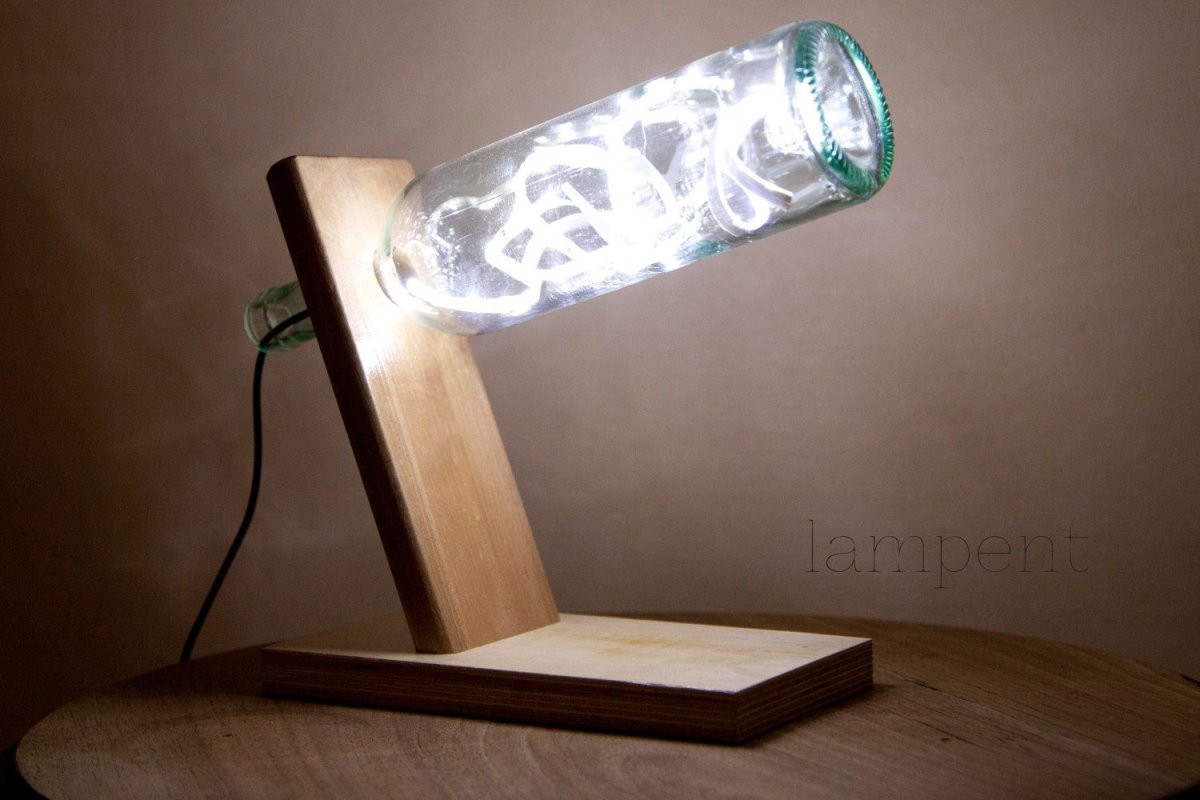

Настольная лампа из бутылки
Лампа из жестяных банок
Такая лампа отлично подойдет для домашнего рабочего стола, как студенту так и школьнику. Особенно ее оценят мальчишки, она больше похожа на трасформер и на робота из будущего. Саму банку вы можете покрасить или декорировать бумагой, нитками или сделать более рельефной. Как правильно .
Настольная лампа из пластиковых бутылок
Пластиковые бутылки всегда найдутся в хозяйстве, поэтому сделать декор старой настольную лампы не составит труда. Обычно при реставрации старых ламп оставляют основания и пластик применяют для абажура. Крепление для абажура обычно используют старое. При работе с пластиковыми бутылками, помните, что резать их проще ножом для бумаги или строительным . Клей применяют на для резины или специальный для пластика.

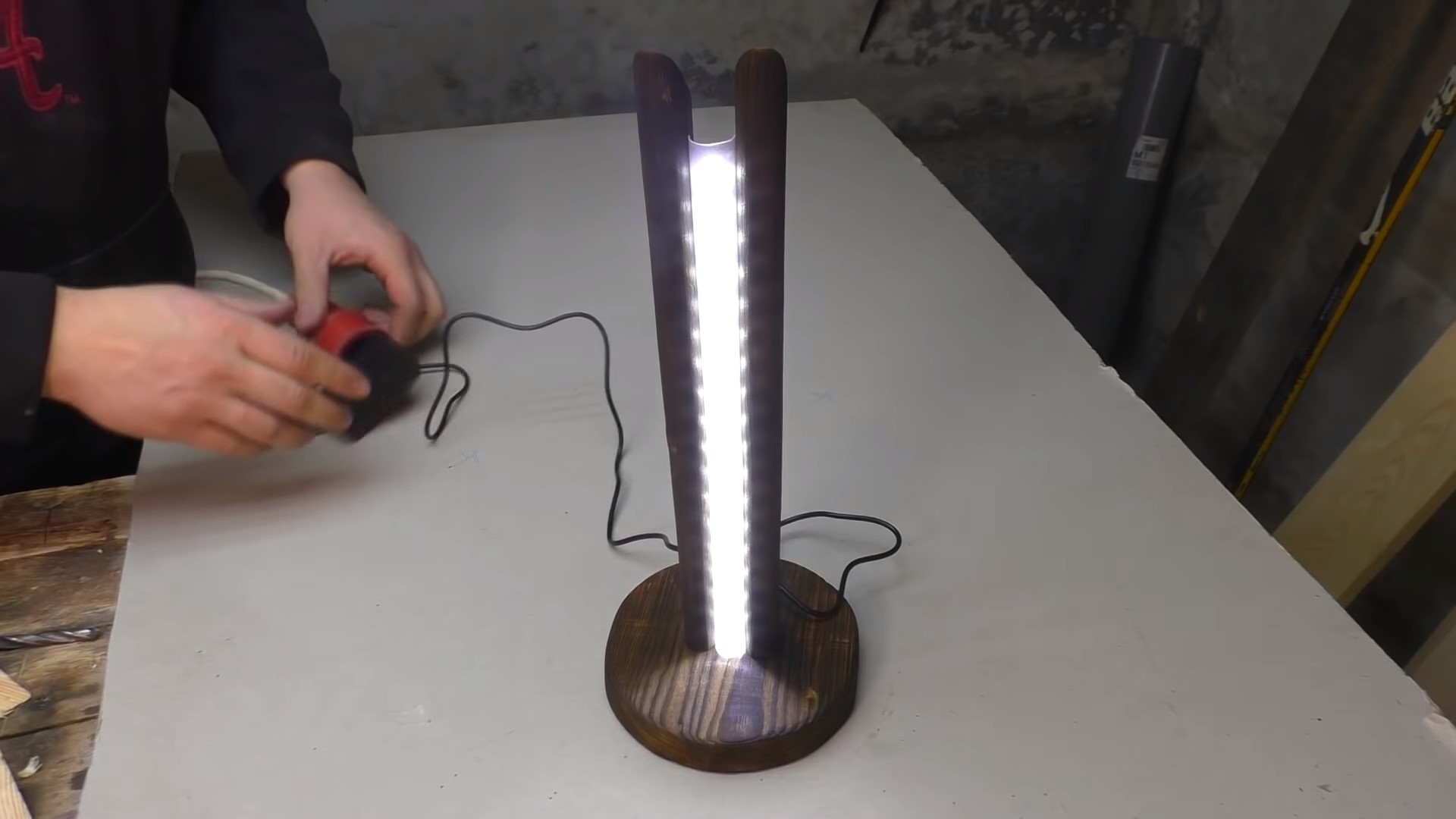

Настольная лампа из веток и срезов
Дерево в интерьере, это всегда классика — оно всегда модно и актуально. Украсив настольную лампу срезом из дерева или старой корягой своими руками, вы получите дизайнерскую вещь у которой просто нет цены.
- Для этого нам нужно подобрать любой понравившийся кусок древесины, правильно его обработать, а именно высушить, нанести пропитку от вредителей и покрыть его лаком.
- Второй этап — вмонтировать в основание верх от старого торшера. Если такого нет, не беда, в магазинах все для света обычно продаются основы для абажуров.
Другие оригинальные идеи
Основой для настольной лампы, может послужить в принципе любой предмет не нужный вам: это детские игрушки, швейные машинки, ненужные носки и так далее. Экспериментируйте и творите красоту!
Наверное, каждый из нас, живущих в многоквартирных домах, сталкивался с необходимостью частенько менять лампочки в подъезде по причине их постоянного перегорания. Особенно этот *эффект* заметен в подъездах сырых и/или со сквозняками. Значительно увеличить срок службы обыкновенной лампочки (рано или поздно её все таки сопрут "доброжелатели") можно с помощью четырех элементов:
Как видно на фотографии это:
1.Табурет обыкновенный (он пригодится при монтаже, а не для улучшения микроклимата с соседями);
2.Изолента (любая, для изоляции оголенного провода, а не то что вы подумали про горластую соседку);
3. Диод (или часть диодного мостика, что впрочем одно и то же), чтоб выдерживал обратное напряжение вольт так 300 (например д226, копеечной стоимости. Железный такой. Можно выдрать со старого телевизора или приемника).
4. Кусачки-бокорезы, что бы откусить что нибудь не нужное (не будем показывать пальцем).
Затем, собственно, перемещаемся в подъезд, проверяем отсутствие фазы на проводе (который идет к лампочке), перекусываем (Один! А не оба провода). Зачищаем изоляцию и согласно простейшей схемы вставляем в разрыв тот самый диод:
Получается, что наша подъездная лампа теперь будет питаться электричеством через этот самый диод. Теперь объясню (даже не все мужчины это знают, а женщинам запрещаю этим заниматься) в чем *фокус* вечной (теперь уже) лампочки. Она не до получает электричества, и вместо того чтобы светится *на всю катушку* светится тускнее и с мерцанием . Поэтому такой способ противопоказан для домашнего использования! А вот в подъезде, вы не находитесь часами (к молодежи это не относиться) и там гораздо важнее, что бы было достаточно освещено и не в ущерб бюджета семей жителей этого дома.
Так как я живу на 2 этаже, то, соответственно, бываю на обоих этажах, что и заставило встроить в обе лампочки по диоду.
С момента изготовления прошло полгода. Экономия не менее 3 лампочек с обоих этажей за это время (Подъезд с домофоном и соседи не опускаются до уровня *выкрутить для себя*). Самое интересное, что никто не замечает, что эти лампы перестали *гореть*. К хорошему быстро привыкаешь...
Гирлянда из лампочек накаливания, которую еще называют ретрогирляндой, используется при оформлении любого праздничного мероприятия в ресторане и на территории частного дома. Ее размещают под навесами, в беседках и шатрах, выделяют какую-либо зону (например, для фотосессии) украшают ограждения. Нарядную и необычную ретрогирлянду, создающую необычную атмосферу, можно сделать своими руками.
Что понадобится для изготовления гирлянды?
Чтобы сделать гирлянду из лампочек своими руками, нужны такие материалы и инструменты:
- провод ПВ 1×0,75 (многожильный одиночный сечением 0,75 мм²), важно, чтобы провод был мягким, но мог держать форму;
- лампочки на 25 W с цоколем Е14 или Е27 (они светят ярко и экономичны);
- патроны карболитовые, пластиковые или фарфоровые, соответствующие лампам;
- вилка;
- поворотный выключатель (диммер), чтобы менять яркость свечения;
- кусачки;
- острый нож;
- маркер;
- изолента;
- дрель или шуруповерт;
- отвертки – плоская и крестовая;
- портновский метр (им удобно отмерять изогнутый провод);
- гвоздь;
- мультиметр (тестер).
Длину гирлянды определяют в зависимости от места, где ее предполагается использовать. Провод может быть черным, белым, цветной встречается редко. Он должен совпадать по цвету с патронами. Для гирлянды длиной 5 м понадобится 7 ламп, 7 патронов к ним, 14-15 м провода, из которых 10 м – основные, а остальное количество необходимо на запас для подключения к розетке. Если используются лампы Е12, то потребуется адаптер.
Особый шарм имеют гирлянды с большими лампами, светящиеся не на полную мощность, с выделяющимися в темноте яркими спиралями. Такой эффект обеспечивается диммером. Его выбирают так: суммируют мощность подсоединенных ламп и прибавляют к ней 30-50%. Например, если общий показатель составит 100 Вт, выключатель должен быть рассчитан на 150 Вт. Иначе он быстро выйдет из строя.
Пошаговая инструкция
Чтобы собрать гирлянду из лампочек своими руками, не обязательно быть профессиональным электриком. Инструкция разработана для параллельного подключения светильников.
Подготовка витого провода
Основа гирлянды в стиле ретро – витой провод, подобный тому, который активно использовали для наружной проводки до середины прошлого века. Переплетают кабели так:
- Складывают пополам, разрезают, раскладывают, выравнивают концы и фиксируют их стяжкой.
- 1 конец прикрепляют к загнутому гвоздю, вставленному в дрель, второй привязывают на расстоянии к какому-либо предмету – крючку, ножке стола.
- Включают дрель. Из простого провода длиной 15 м получается 7,3-7,4 м ретро.
- Не снимая с крючков, кабель слегка разминают по всей длине и дают ему немного полежать в таком положении, чтобы все жилы зафиксировались в новой форме.
Обработка провода
На этом этапе определяют точки, где будут висеть лампы, и подготавливают их к подключению:
- Отмеряют участок не меньше 1,5 м для соединения с розеткой с одной стороны кабеля. Выбирают вариант оформления другой стороны, она может заканчиваться лампой или дополнительной розеткой.
- Отмеряют и отмечают самоклеющимся маркером места расположения ламп (в зависимости от размера, их размещают с шагом 45-60 см). Разметку лучше сделать сразу по всей длине изделия, чтобы откорректировать расстояние между элементами.
- Вставляют плоскую отвертку в отмеченной точке и раздвигают кабели так, чтобы между ними образовался участок в форме кольца.
- Оголяют по 1-1,5 см в центре обоих проводов напротив друг друга с помощью стриппера или ножа. Слой изоляции снимают осторожно, чтобы не повредить жилы.
- Скручивают оголенные участки в петли с помощью отвертки или тонкого гвоздя.
В результате обработки на кабеле появляются отрезки с попарно расположенными петлями, к каждой паре будет крепиться патрон.
Вилка
Вилка подбирается по внешнему виду, без заземления. Сначала ее надо разобрать, а затем подключить к кабелю:
- Оголить концы проводов на 1,5 см. Часть, которая будет прижиматься фиксатором, должна оставаться в изоляции, это предохранит кабель от сильных перегибов.
- Зажать концы проводов фиксирующими винтами так, чтобы оголенные части не касались друг друга.
- Надеть и зафиксировать крышку.
Если запланировано сделать гирлянду с диммером, кроме него понадобится соединительная колодка, быстро обеспечивающая контакт и хорошую изоляцию. В колодке ослабляют винты (4 шт.), затем с одной стороны в каналы-гильзы вставляют провода гирлянды, с другой – диммеры и закручивают винты.
Лучше приобрести диммер с кабелем и вилкой – его проще монтировать (по технологии подсоединение к устройству проводится припаиванием).
Монтаж патронов
В гирлянде не имеет значения, какой кабель к какому контакту присоединять. Для изделия в стиле ретро больше подойдут патроны старого образца – карболитовые, которые состоят из 3 частей:
- цилиндрического корпуса с резьбой;
- дна (юбки);
- керамического вкладыша.
Кабель пропускают через дно патрона, надевают на контакты керамической вставки скрученные в петли провода и фиксируют винтами так, чтобы оголенные части не касались друг друга. Затем накручивают корпус.
Подключение
Гирлянда, представляющая собой провод без разрывов, надежна при растяжении и провисании.Она рассчитана на 220 вольт. Рекомендуется каждую лампу перед вкручиванием проверить на целостность с помощью мультиметра. Только после этого ее можно включать в сеть.
Выполненную в стиле ретро гирлянду с лампами накаливания нельзя использовать в таких условиях:
- под снегом, дождем, при перепаде температур (лопнут колбы или произойдет замыкание);
- рядом с легковозгараемыми материалами (бумагой, тканью);
- оставлять надолго включенной без присмотра, например, на ночь;
- монтировать на земле или небольшом расстоянии от нее, т.к. легко зацепиться и порвать провод.
Пластиковые патроны имеют контактные зажимы для кабеля, которые не рассчитаны на удержание веса, превышающего вес лампы с патроном. Поэтому при их использовании нужно крепить гирлянду через каждые 1,5 м.
Последовательно соединять элементы при изготовлении гирлянды не рекомендуется, т.к. потребляемая мощность каждой последующей лампы будет меньше предыдущей, например, из 15 ламп ярко будут светить только первые 3-4. А если перегорит 1 лампа, цепь нарушится и погаснут все остальные.
При параллельном соединении в одну гирлянду можно вкручивать лампы разного размера и мощности. При желании сделать 1 длинное украшение, нужно учитывать мощность источника питания. Стандартные вилка и розетка рассчитаны на нагрузку 5 А (1 кВт). Если гирлянд несколько, каждая должна подключаться к отдельной розетке.
Лампы можно раскрасить акварельными красками или гуашью. Хранят гирлянду в коробке, не допуская механического давления.
Подробно в этой статье рассмотрим, как же сделать лампу вечной и что для этого нужно. В целом вообще, как возможно сделать лампочку вечной? Все очень просто, потребуется немного уделить своё время и буквально через минуту проект в виде лампы будет готов.
Ну что же приступим ближе к делу что же все-таки потребуется для изготовления весной лампочки в домашних условиях:
- Любой секундный клей, например, «момент»;
- Корпус от самой лампы;
- Светодиод;
- И конечно же резистор.
Очень важно знать, что сопротивление резистора зачастую бывает разным к светодиодам, в большинстве своих случаях это именно на 3,5 и 1,5 вольт или же есть интегрированный резистор с мощностью на 12. Нам же необходимо сопротивление по таким данным:1,5 в – 1,5-1,8 кОм, 3,5 в — 1,1 – 1,2 кОм.
Ну что же начнём поэтапно разбирать что к чему и как все быстро сделать, проведём время с пользой, так сказать. Первое что нужно припаять к одной ножке резистор, причём припаять надо его как можно ближе к светодиоду чтоб конструкция была как можно короче иначе же есть вероятность что светодиод не поместиться в лампу так как по размерам не будет соответствовать нормам, дальше нужно припаять ко второй ножке 3-4 воловины тонкой медной проволоки длинной порядка 2 сантиметров и изолируем резистор при помощи терма трубки.
Дальше засовываем получившуюся конструкцию в корпус лампы и не забываем просунуто резистор к пупку так называемой части конструкции и высовывавшись провод к другой ножке светодиода, после всего этого остаёшься приклеить данную конструкцию, а после высыхание и припаять.
Самое сложное тут это правильно все склеить,поэтому надо отнестись к этому моменту с усилием, сделав все указанные пункты мы получаем тот материал, который будет светить дольше любой другой экономической лампы.
Возможно данная информация большинству людей не пригодиться, но знать азы как работает простая лампа и как возможно ее усовершенствовать должен знать даже ребёнок. На конечном этапе должна выйти лампа со светодиодном 2 в 1 грубо говоря, за счёт такой конструкции так долго и живет свет внутри неё и не перегорает, а по эффективности не уступает новым вариантам, которые есть на рынке. Что же результат получился довольно хорош, так же данную методику можно использовать с различными лампами по типу прожектора и ламп накаливания.
Так же данная концепция пригодиться и для освещения домов на участке или же огорода. Тратя всего 2 – 3 минуты получаем действительно нужную вещь, которая эффективная в своём роде и не требует затрат как остальные лампы в таком роде, это не может не радовать потребителя зачем переплачивать, когда можно сделать своими руками. На душе приятно, а на деле полезно.
Таким способом можно оборудовать весь дом и экономить электричество, данная система пользуется спросом потому как нет аналогов за такие средства, по сути в выгоде остаётесь вы при любых условиях. Удачных изобретений, которые приносят радость и экономию в жизнь. В данной статье отписывалась все доступно и по этапам, что не понятно есть возможность сверить данные с видео на различных площадках.
Данная статья даёт руководство для вас и ваших идей в дальнейшем, все выше перечисленное поможет вам добиться желаемого результата. Ваша работа удивит своим конечным результатом, то что казалось сложным станет легким, если делать все по инструкции вопросов не возникнет.

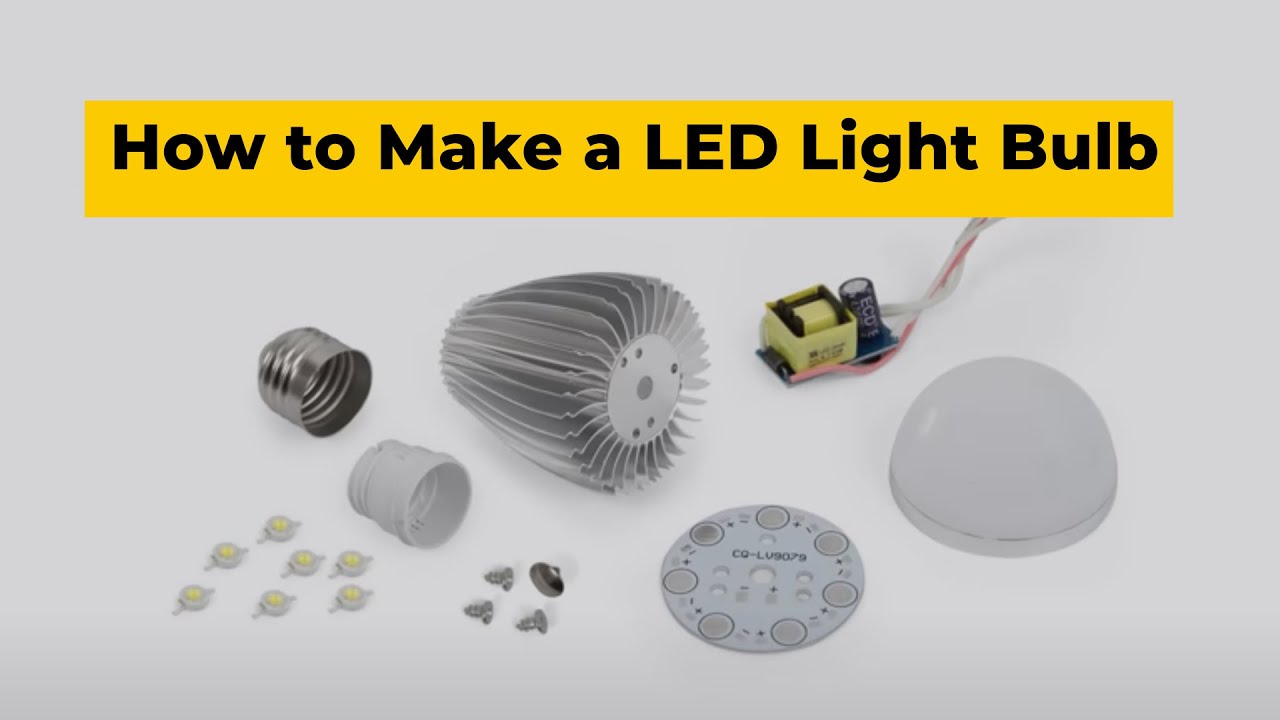

Экономные лампы освещения уже есть практически в каждом доме. Предлагаем рассмотреть, как сделать светодиодный светильник своими руками, какие материалы для этого потребуются, а так же советы о том, по каким критериям их необходимо выбирать.
Пошаговая разработка светодиодного светильника
Первоначально, перед нами стоит задача – проверить работоспособность светодиодов и измерить питающее напряжение сети. При настройке данного устройства для предотвращения поражения электрическим током мы предлагаем использовать разделительный трансформатор 220/220 В. Это так же обеспечит более безопасное проведение измерений при настройке нашего будущего светодиодного светильника.
Нужно учесть, что если какие-либо элементы схемы будут подключены неправильно, возможен взрыв, так что строго следуйте инструкции, приведенной ниже.
Чаще всего проблемы неправильной сборки заключается именно в некачественной спайке компонентов.
При расчетах для измерения падения напряжения тока потребления светодиодов нужно использовать универсальный измерительный мультиметр. В основном такие самодельные светодиодные светильники используются на напряжении 12 В, но наша конструкция будет рассчитана на сетевое напряжение 220 В переменного тока.
Видео: Светодиодный светильник в домашних условиях
Высокая светоотдача достигается на диодах при токе 20-25 мА. Но дешевые светодиоды могут давать неприятное голубоватое свечение, которое еще и очень вредно для глаз, поэтому мы советуем разбавлять самодельный светодиодный светильник небольшим количеством красных светодиодов. На 10 дешевых белых будет достаточно 4 светодиода красного свечение.
Схема довольно проста и разработана для питания светодиодов непосредственно от сети, без дополнительного блока питания. Единственным недостатком такой схемы является то, что все ее компоненты не изолированы от питающей сети и светодиодный светильник не обеспечит защиту от возможного удара током. Так что будьте осторожны при сборке и установке данного светильника. Хотя в дальнейшем схему можно будет модернизировать и изолировать от сети.
Упрощённая схема светильника- Резистор на 100 ОМ при включении защищает схему от бросков напряжения, если его нет, нужно использовать выпрямительный диодный мост большей мощности.

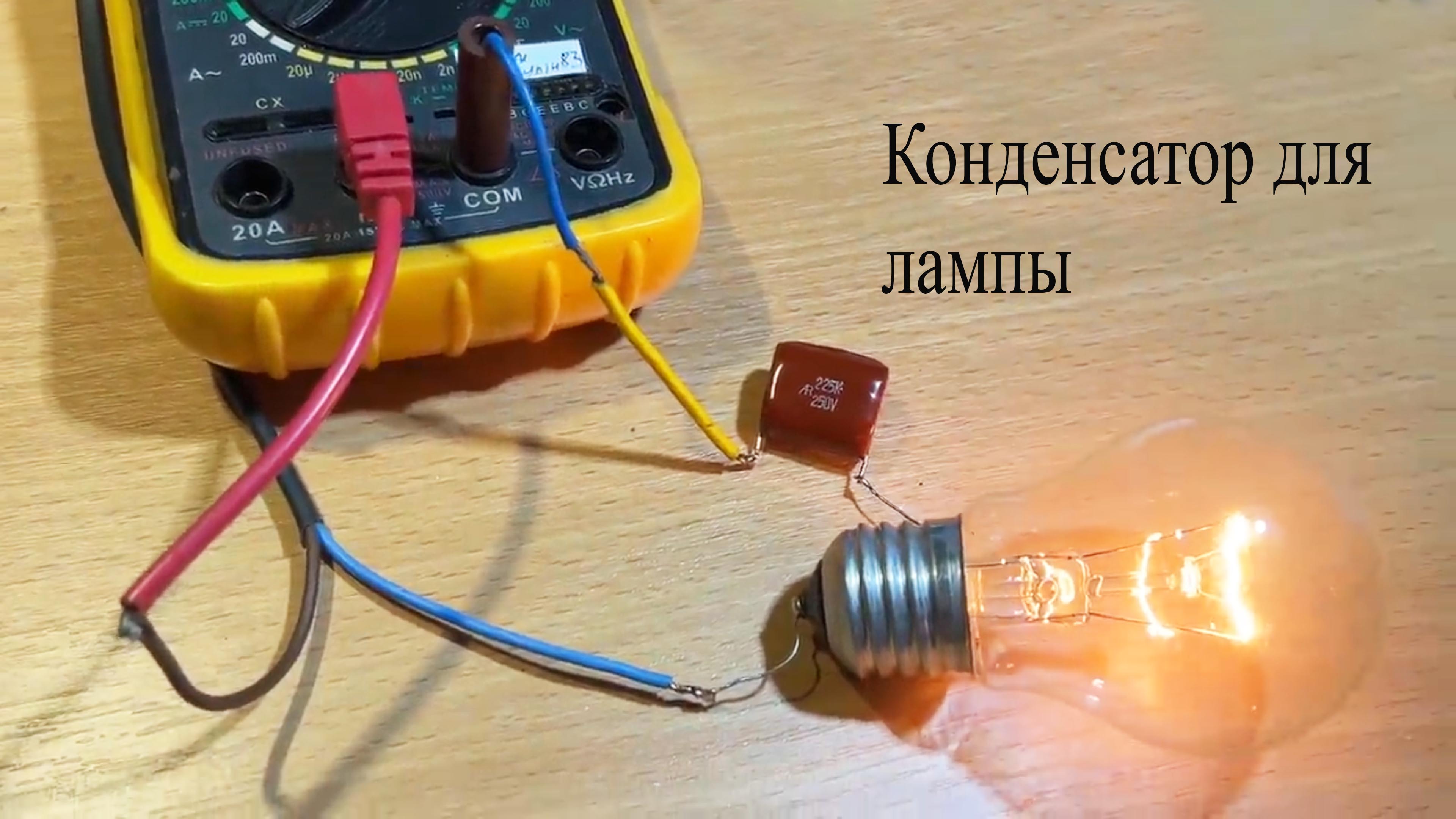

- Конденсатор 400 нФ ограничивает силу тока, которая необходима для нормального свечения светодиодов. При необходимости можно добавить еще светодиодов, если их суммарное потребление тока не превышает предела, установленного конденсатором.
- Убедитесь в том, что используемый конденсатор рассчитан на рабочее напряжение не менее 350 В, оно должно в полтора раза превышать напряжение сети.
- Конденсатор 10 мкФ необходим, чтобы обеспечить стабильный источник света, без мерцаний. Его номинальное напряжение должно быть в два раза больше того, что измеряется на всех последовательно соединенных светодиодах во время работы.

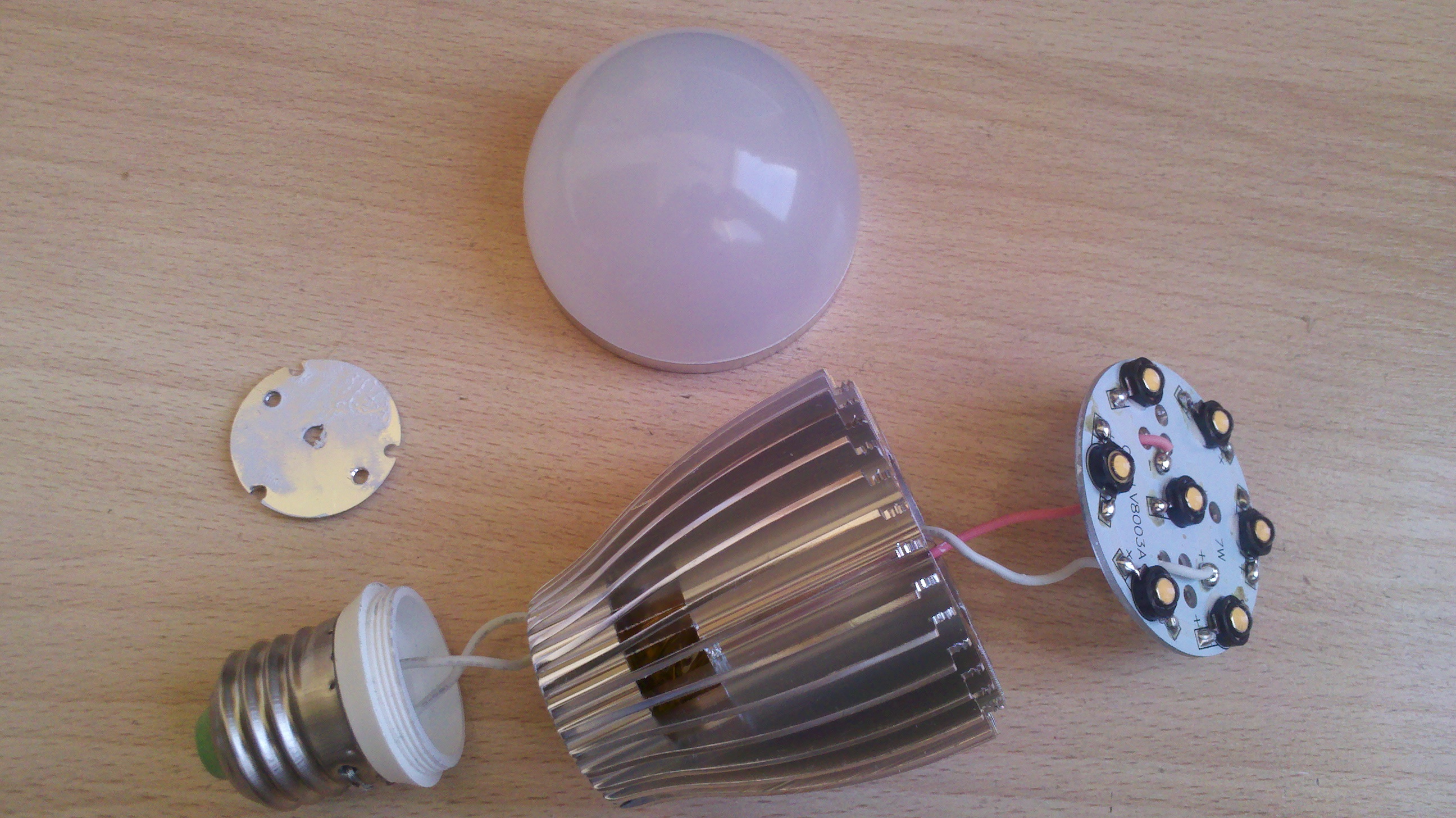

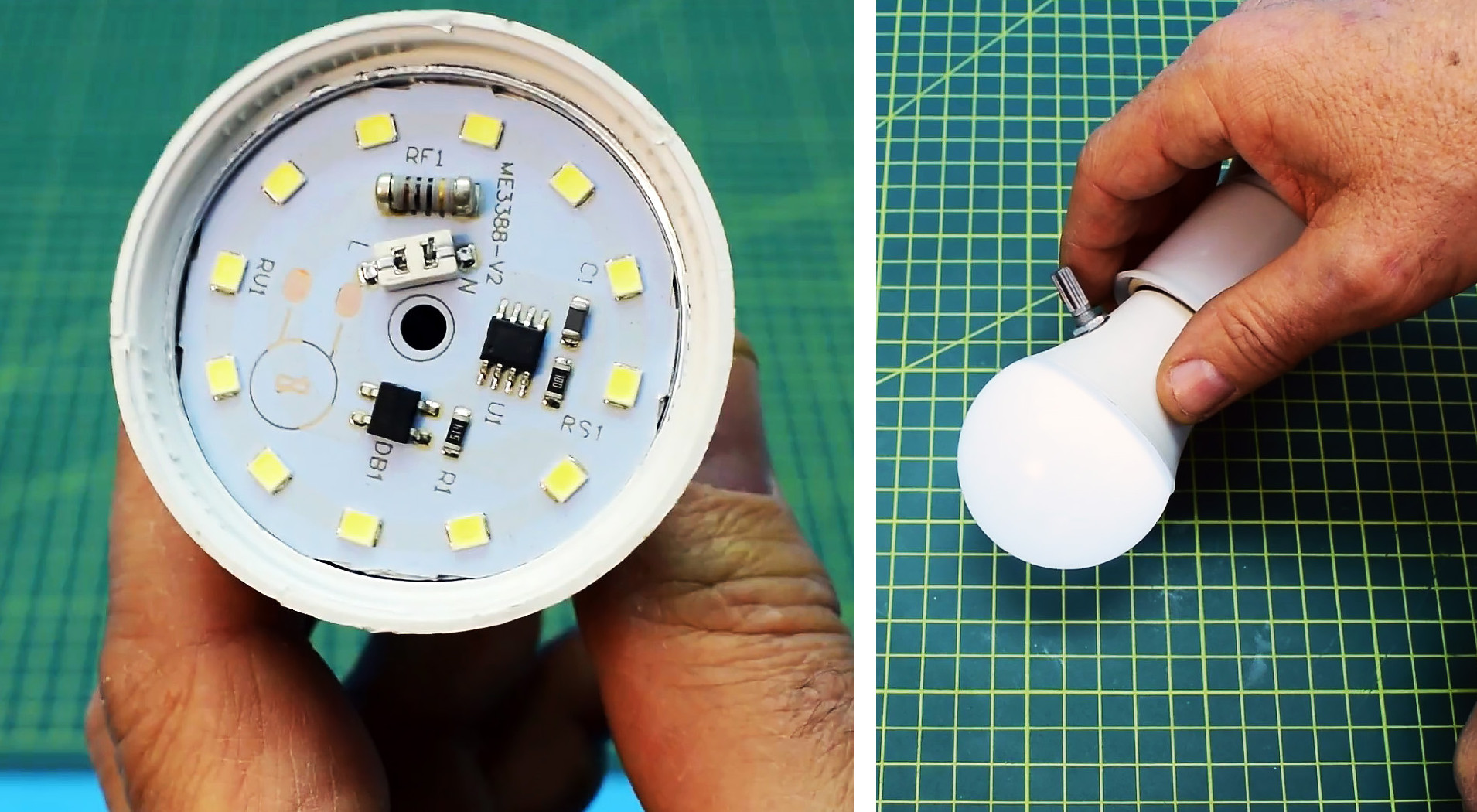

На фото вы видите сгоревшую лампу, которая скоро будет разобрана для светодиодного светильника своими руками.

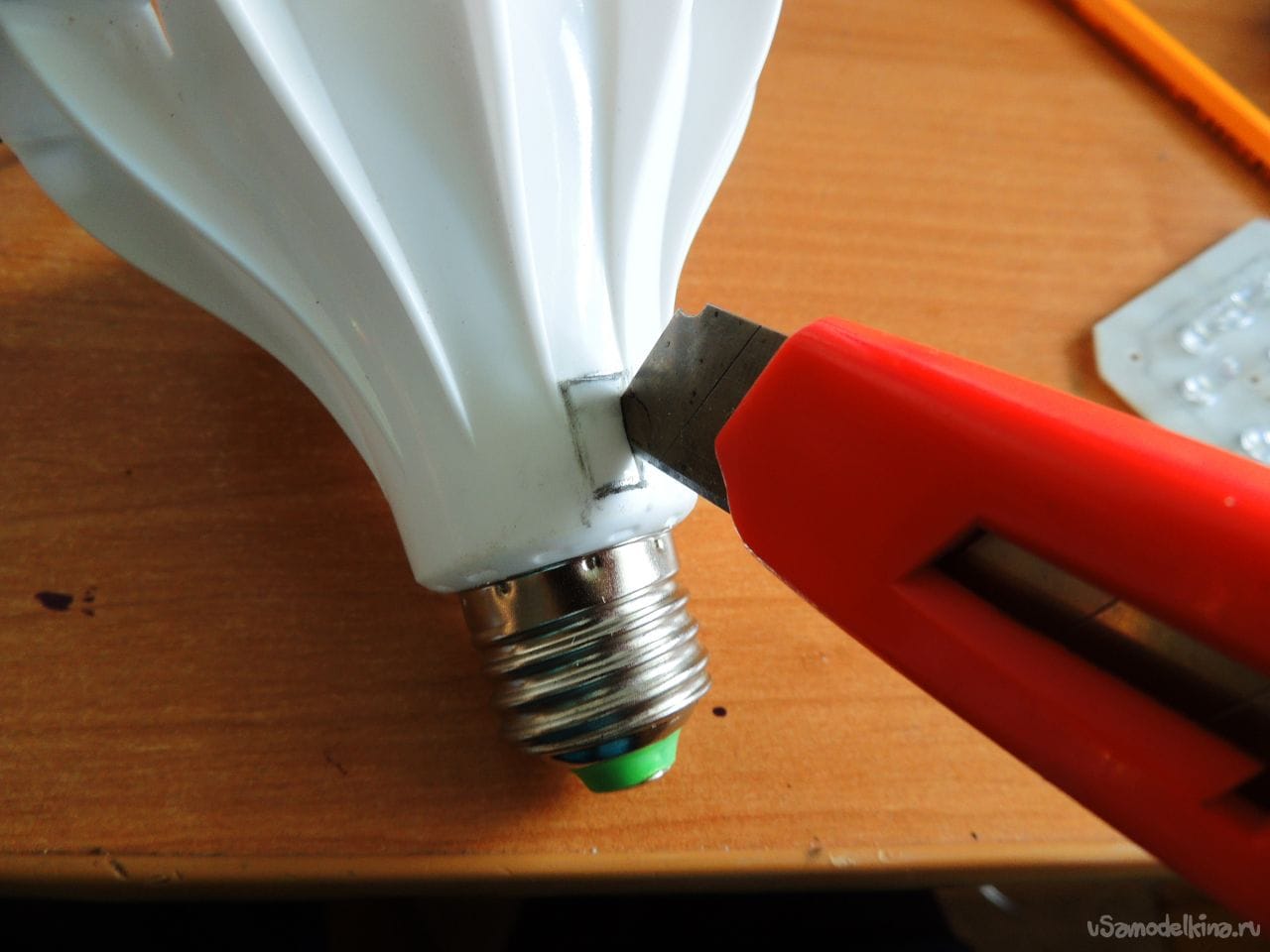

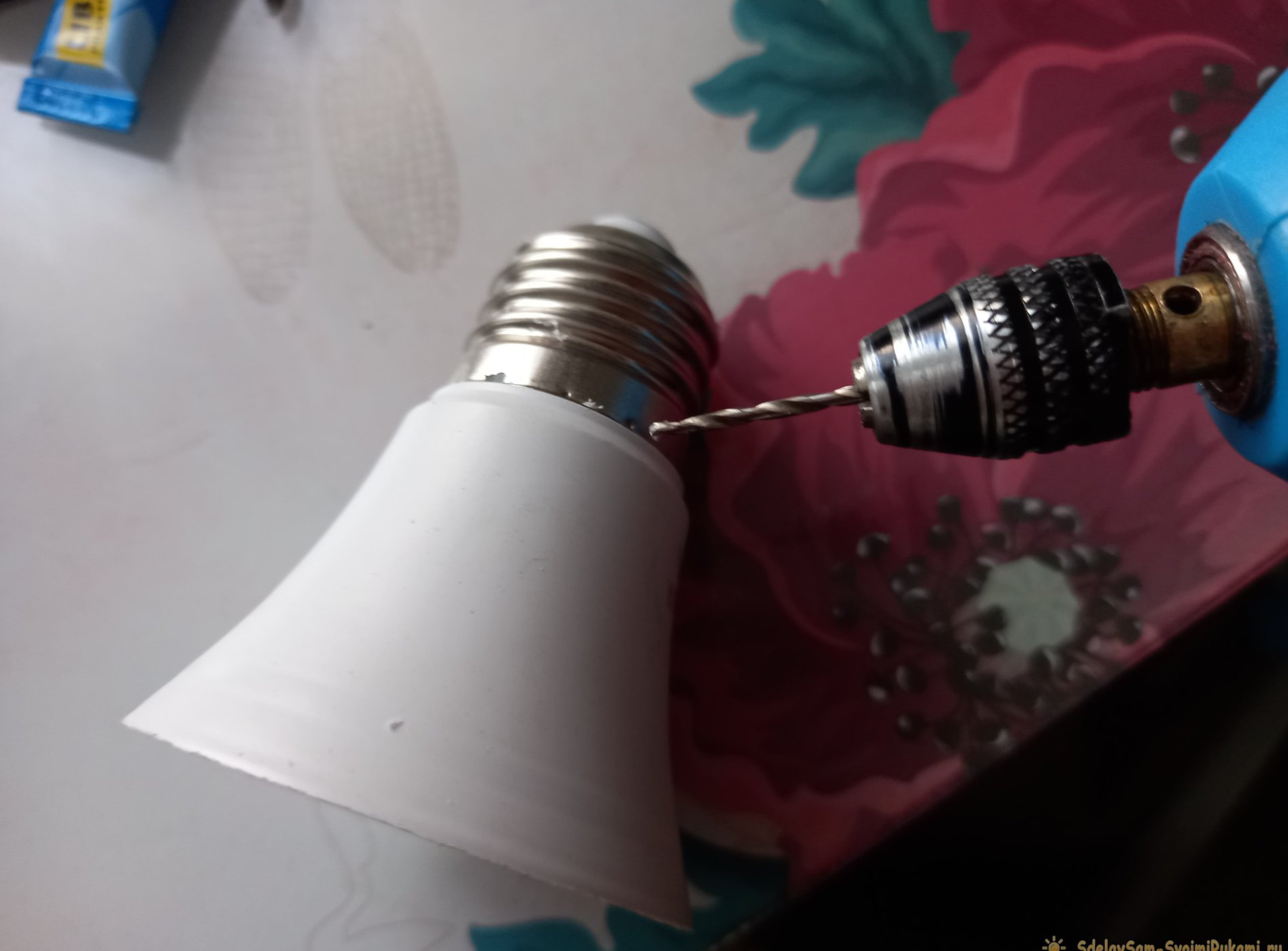

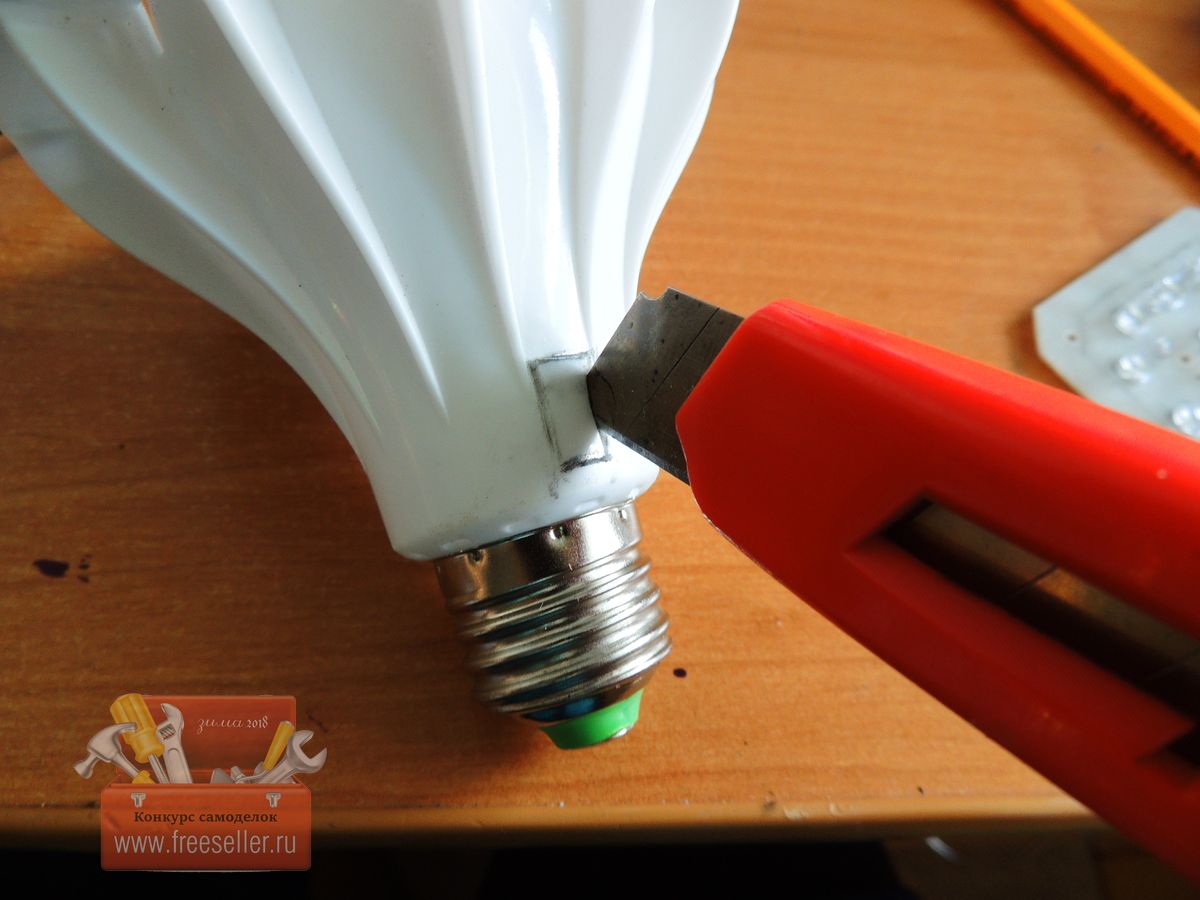

Лампу разбираем, но очень осторожно, чтобы не повредить цоколь, после этого очищаем его и обезжириваем спиртом или ацетоном. Особое внимание уделяем отверстию. Его очищаем от лишнего припоя и еще раз обрабатываем. Это необходимо для качественной пайки компонентов в цоколе.
Фото: патрон лампы
Фото: резисторы и транзистор
Теперь нужно впаять крошечный выпрямитель, мы используем для этих целей обычный паяльник и уже заранее приготовлены диодный мост и обрабатываем поверхность, работаем очень аккуратно, чтобы не повредить ранее установленные детали.
Фото: пайка выпрямителя
В качестве изоляционного слоя модно использовать клей простого монтажного термопистолета. Подойдет так же ПВХ трубка, но желательно воспользоваться специально предназначенным для этого материалом, заполняющим все пространство между деталями и одновременно фиксируя их. У нас получилась готовая основа для будущего светильника.
Фото: клей и патрон
После этих манипуляций приступаем к самому интересному: установки светодиодов. Используем как основу специальную монтажную плату, её можно купить в любом магазине электронных компонентов или даже извлечь из какой-нибудь старой и ненужной техники, предварительно очистив плату от ненужных деталей.
Фото: светодиоды на доске

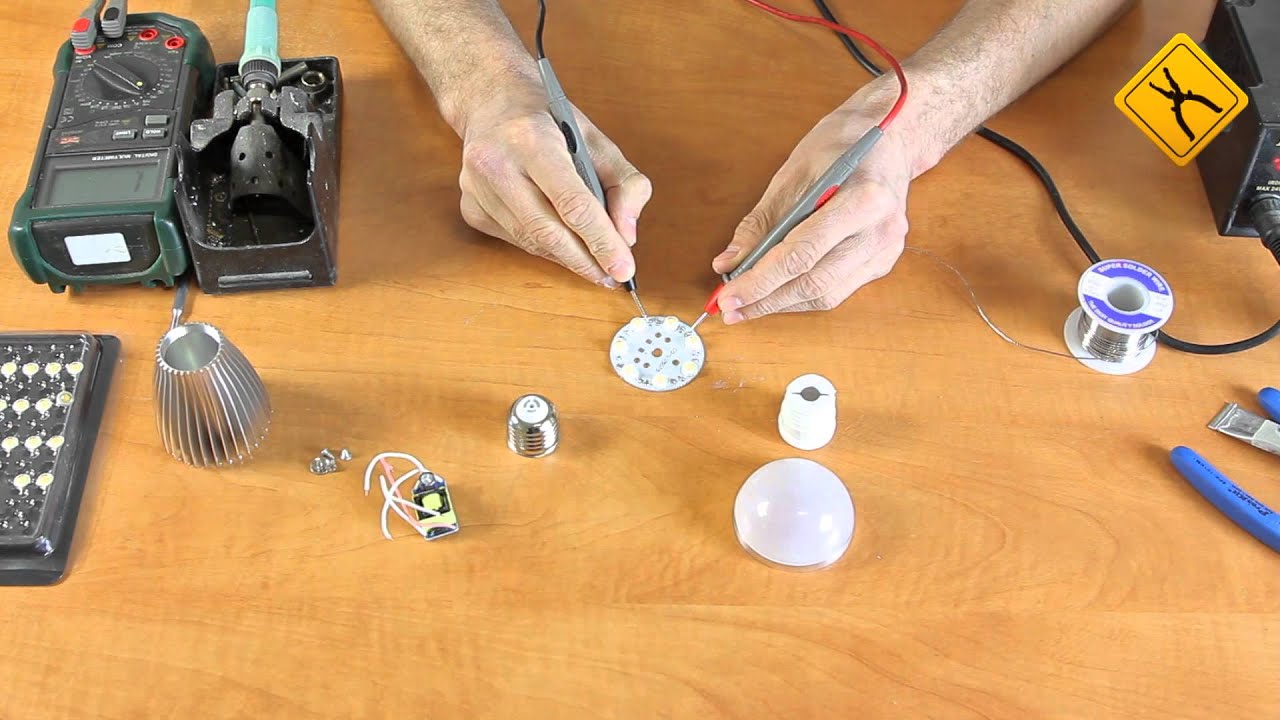

Очень важно проверить каждую из наших плат на работоспособность, ведь иначе весь труд зря. Особенное внимание уделяем контактам светодиодов, при необходимости их дополнительно очищаем и зауживаем.
Теперь собираем конструктор, нужно припаять все платы, у нас их четыре, к конденсатору. После этой операции снова все изолируем клеем, проверяем соединения диодов между собой. Располагаем платы на одинаковом расстоянии друг от друга, чтобы свет распространялся равномерно.
Соединение светодиодов
Также без дополнительных проводов подпаиваем конденсатор 10 мкФ, это хороший опыт пайки для будущих электриков.
Готовая мини лампа
Резистор и лампа
Все готово. Мы советуем накрыть нашу лампу абажуром, т.к. светодиоды излучают чрезвычайно яркий свет, который очень бьет по глазам. Если поместить наш самодельный светильник в «огранку» из бумаги, к примеру, или ткани, то получится очень мягкий свет, романтичный ночник или бра в детскую. Поменяв мягкий абажур на стандартный стеклянный, мы получим достаточно яркое свечение, не раздражающее глаз. Это хороший и очень красивый вариант для дома или дачи.

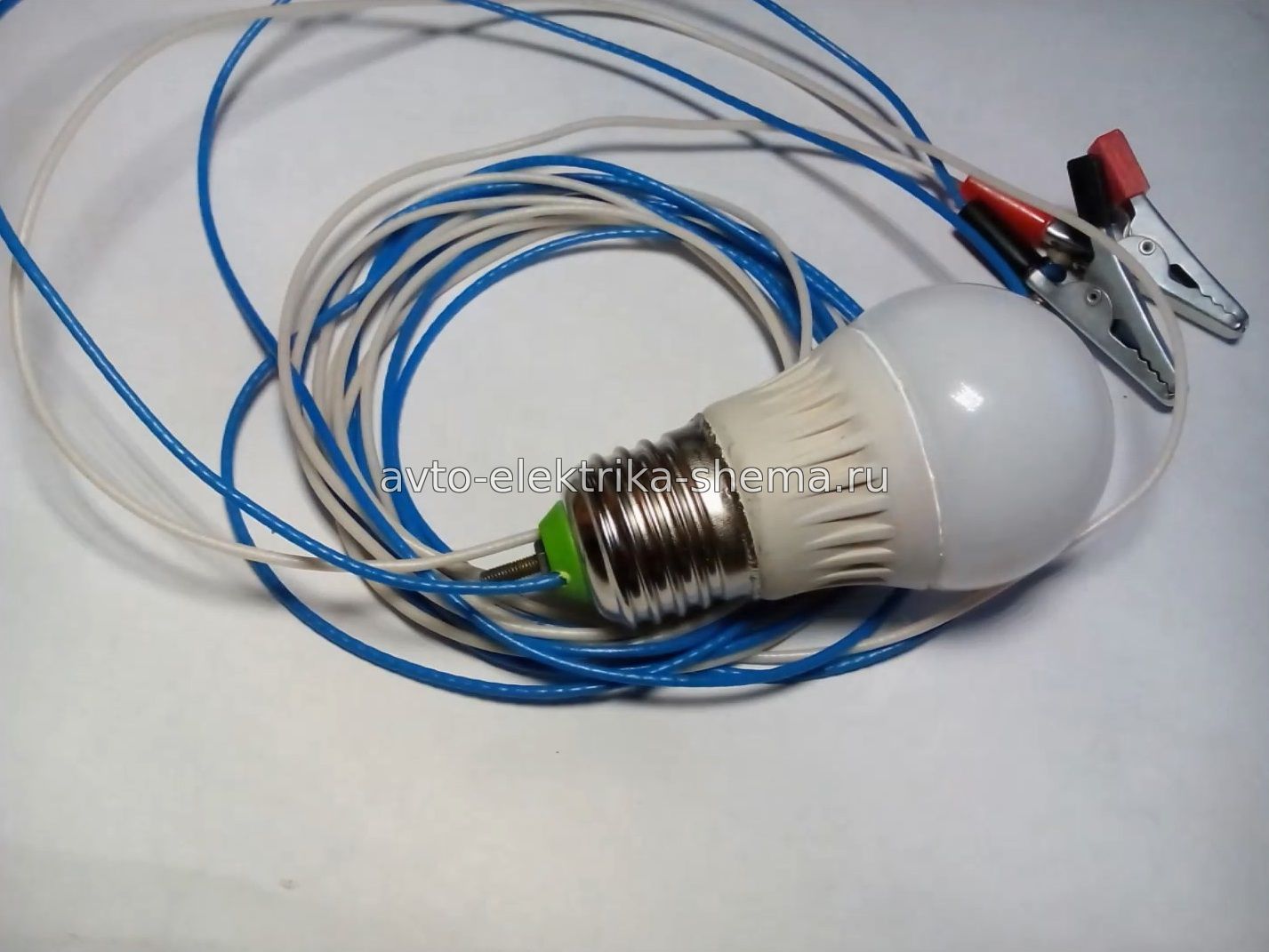

Если вы хотите сделать питание лампы на батарейках или от USB, нужно исключить из схемы конденсатор на 400 нФ и выпрямитель, подключив схему непосредственно к источнику постоянного тока напряжением 5-12 В.
Это неплохой прибор для подсветки аквариума, но нужно подобрать специальную влагозащищенную лампу, ее можно найти посетив любой магазин электромеханических приборов, такие существуют в любом городе, будь-то Челябинск или Москва.
Фото: лампа в действии
Светильник в офис
Можно сделать креативный настенный, настольный светильник или напольный торшер в рабочий кабинет из нескольких десятков светодиодов. Но для этого будет поток света будет недостаточен для чтения, здесь нужен достаточный уровень освещенности рабочего места.
Для начала нужно определить количество светодиодов и номинальную мощность.
После выяснить нагрузочную способность выпрямительного диодного моста и конденсатора. Подключаем группу светодиодов на отрицательный контакт диодного моста. Подключаем все светодиоды, как показано на рисунке.
Схема: подключение ламп
Паяем все 60 светодиодов вместе. Если нужно подсоединять дополнительные светодиоды, просто продолжайте последовательную их спайку плюса к минус. Используйте провода, чтобы соединить минус одной группы светодиодов с последующей, пока не завершится весь процесс сборки. Теперь добавьте диодный мост. Подключите его, как показано на рисунке ниже. Положительный вывод к положительному проводу первый группы светодиодов, соедините отрицательный вывод к общему проводу последнего светодиода в группе.
Короткие провода светодиодов
Дальше нужно подготовить цоколь старой лампочки, отрезав провода от платы и припаять их к входам переменного напряжения на диодном мосте, отмеченные знаком ~. Вы можете использовать пластиковые крепления, винты и гайки для соединения двух плат вместе, если все диоды размещены на отдельных платах. Не забываем залить платы клеем, изолируя их от короткого замыкание. Это достаточно мощный сетевой светодиодный светильник, который прослужит до 100 000 часов непрерывной работы.
Добавляем конденсатор
Если увеличить напряжение питание на светодиодах, для того, чтобы свет был ярче, то светодиоды начнут нагреваться, из-за чего значительно понижается их долговечность. Для того чтобы этого избежать, нужно соединить встраиваемый или настольный светильник на 10 Вт с дополнительным конденсатором. Просто подключите одну сторону цоколя к минусовому выходу мостового выпрямителя а положительный, через дополнительный конденсатор, к плюсовому выводу выпрямителя. Вы можете использовать 40 светодиодов вместо предложенных 60, увеличив тем самым общую яркость лампы.
Видео: как правильно сделать светодиодный светильник своими руками
При желании аналогичный светильник можно сделать и на мощном светодиоде, просто тогда понадобится уже конденсаторы другого номинала.

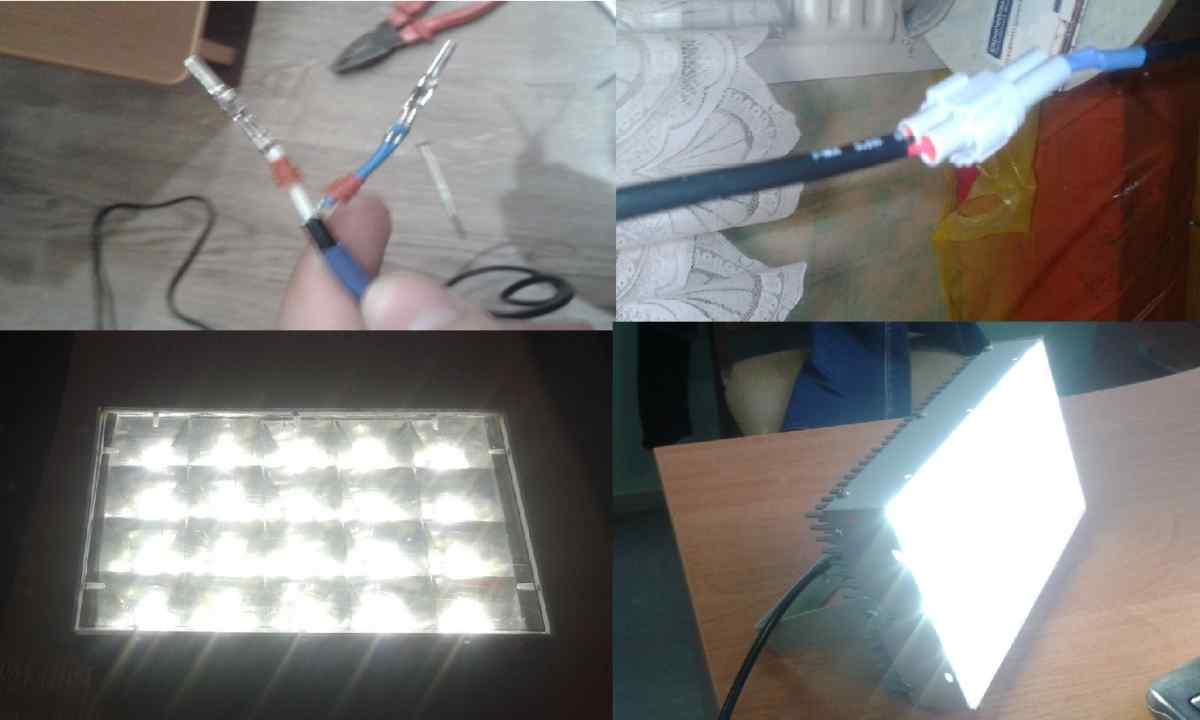

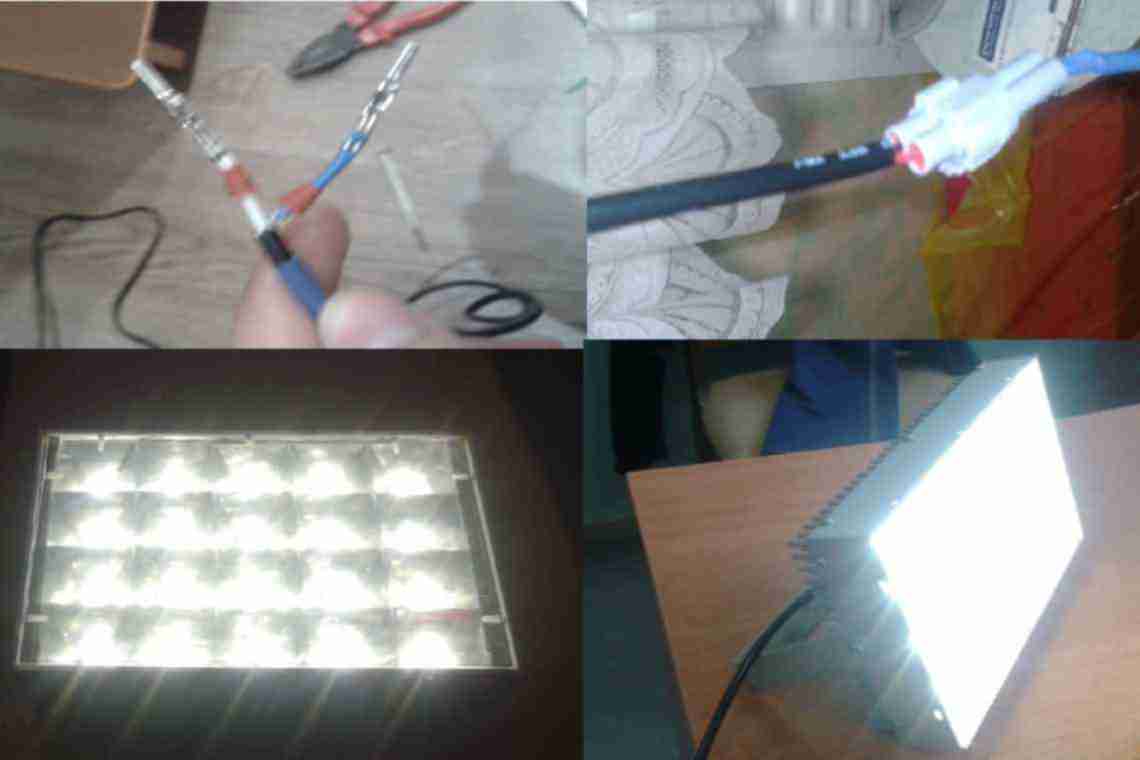

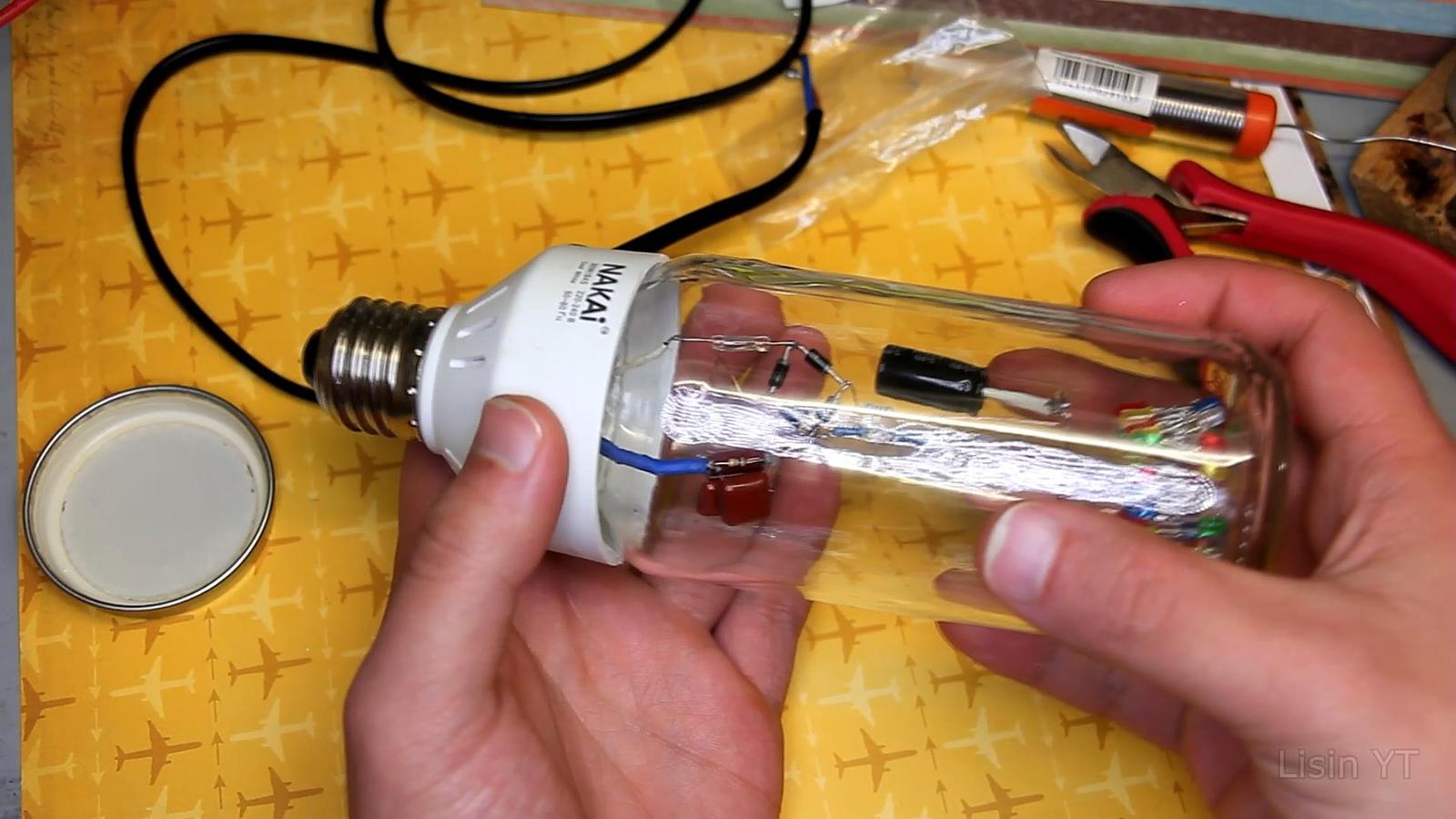

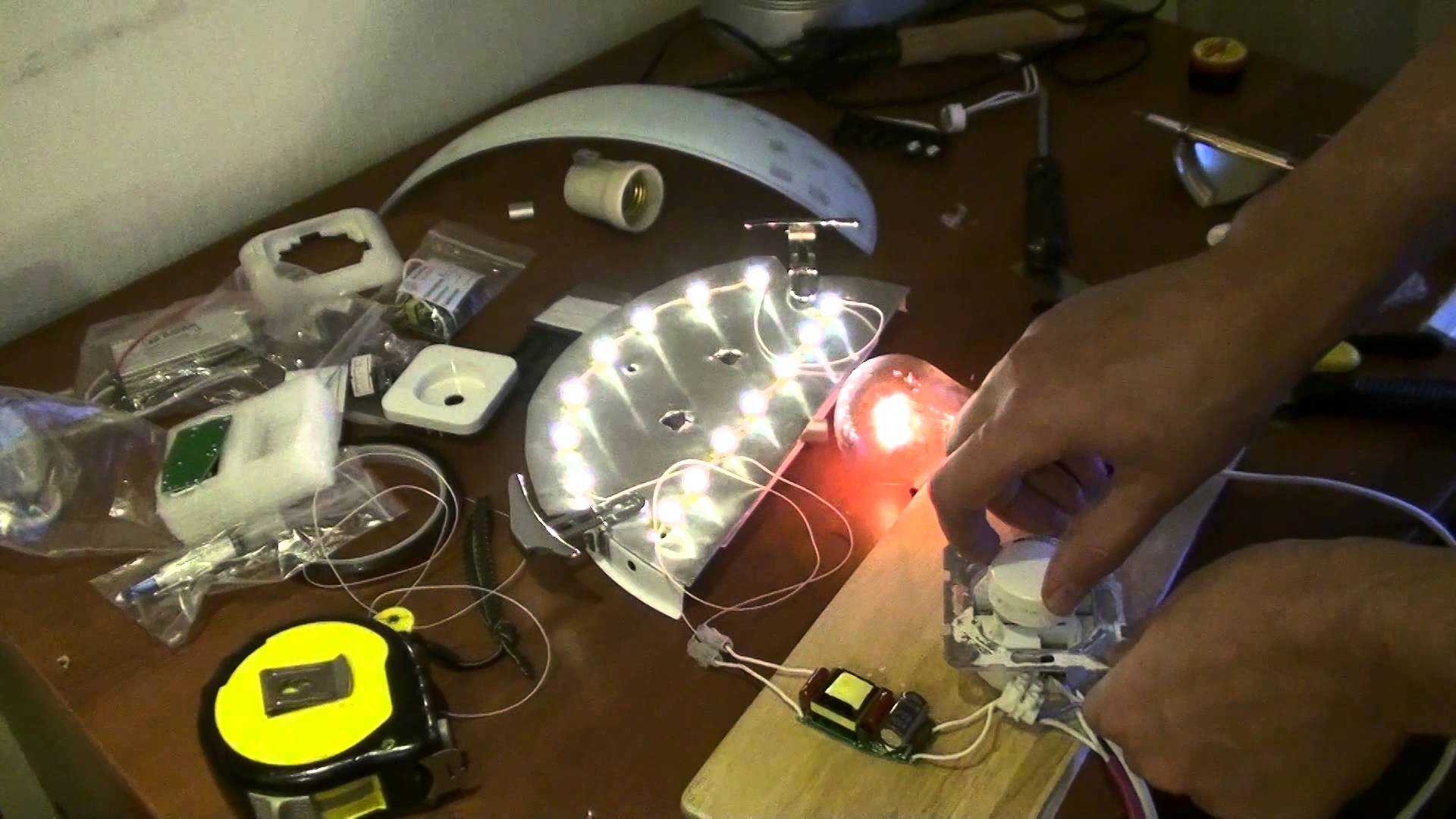

Как видите, особой сложности сборка или ремонт обычного светодиодного светильника, сделанного своими руками, не представляет. И это не займет много времени и сил. Такая лампа подойдет и как дачный вариант, например для теплицы, ее свет абсолютно безвреден для растений.
