Как от коробки провести свет с выключателем. Как правильно подключить двухклавишный выключатель света и не допустить ошибок. Как подключить светильник через выключатель от розетки

Все выключатели разделяют по нескольким признакам:

  1. По способу установки :
  • Накладные для наружной проводки;
  • Внутренние для скрытой проводки, утапливаются в отверстия проделанные в стенах.
  1. По способу управления переключением:
  • Клавишные конструкции, самый распространенный способ;
  • Поворотные;
  • С электронным датчиком на движение или уровня наружного освещения, могут быть акустические, температурные датчики в зависимости от необходимости условий эксплуатации;

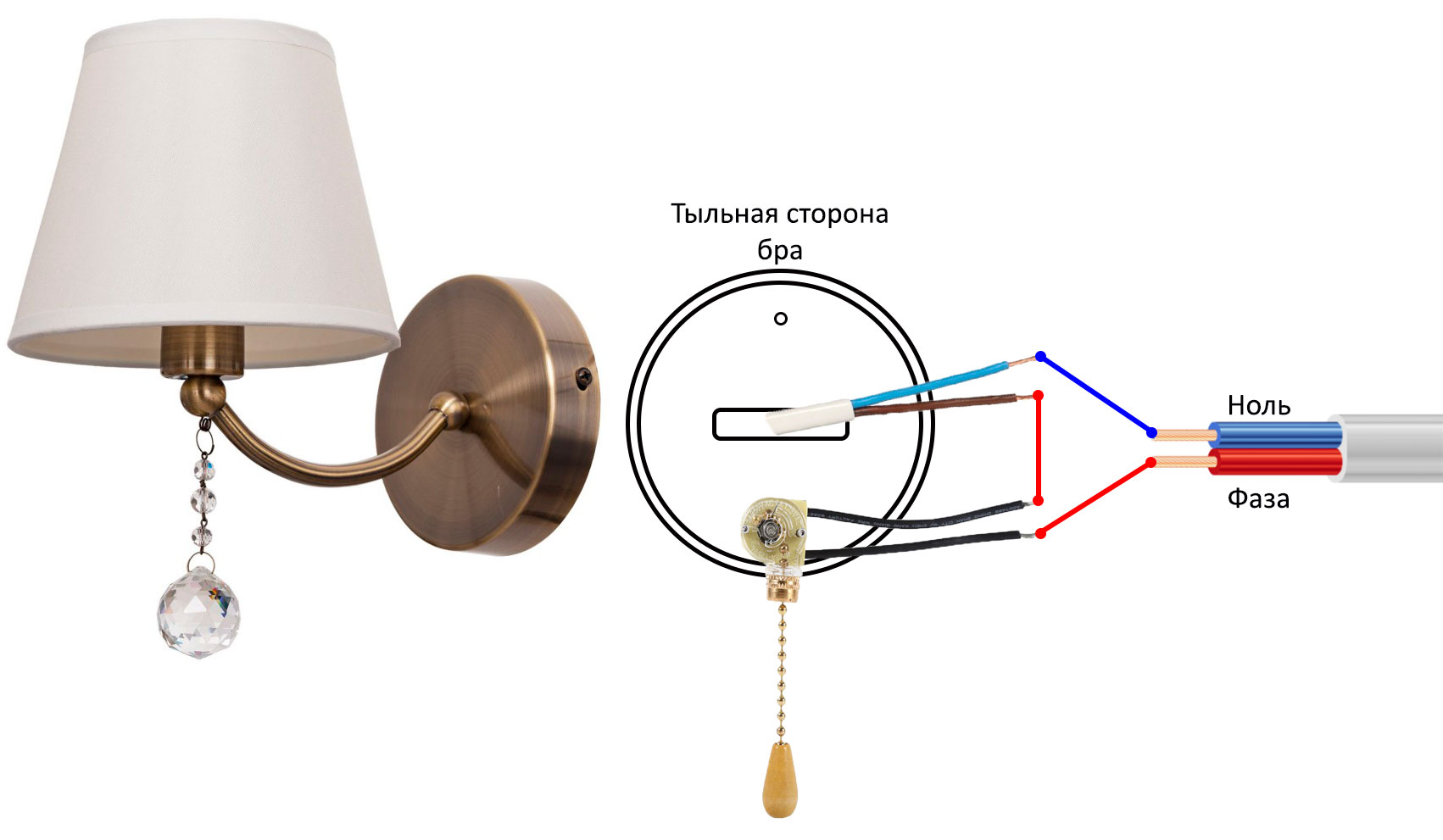

  • Со шнурком или цепочкой;
  • Сенсорные;
  • Дистанционного управления, с пультом в радио или ИК диапазоне, в онлайн режиме по интернету;
  • Диммеры.
  1. По схеме коммутации контактов
  • Обычные замыкающие и размыкающие один контакт (Одноклавишные);
  • Двух и трехклавишные переключатели
  • Перекидные (проходные) одноклавишные и многоклавишные;
  • Перекрестные.
  1. По способу крепления проводов на контакты:
  • Винтовые;
  • Зажимные на пружинах.

Конструкции механизмов контактных групп бывают разными, это зависит от производителей.

Подключение обычных одноклавишных и двухклавишных выключателей

Самая простая конструкция и схема подключения считается у обычных выключателей, которые коммутируют по одному контакту, замыкают или размыкают его, при нажатии клавиши. Производители делают модели, содержащие в одном корпусе от 1 до 3 контактов каждый из которых переключается отдельной нажатием соответствующей клавиши.


Как видно из схемы основным принципом подключения выключателей любого типа является то что, через его контакты проходит фазный провод. Характерная ошибка начинающих монтажников, через выключатель проводят нулевой провод, фазный подключают от коробки к дампе. Это не безопасно в процессе эксплуатации может ударить током даже при замене лампы. Нулевая жила через распределительную коробку подключается напрямую к контактам осветительных приборов. Заземление может подключаться на корпус плафонов сразу с контура заземления или через скрутку в коробке.

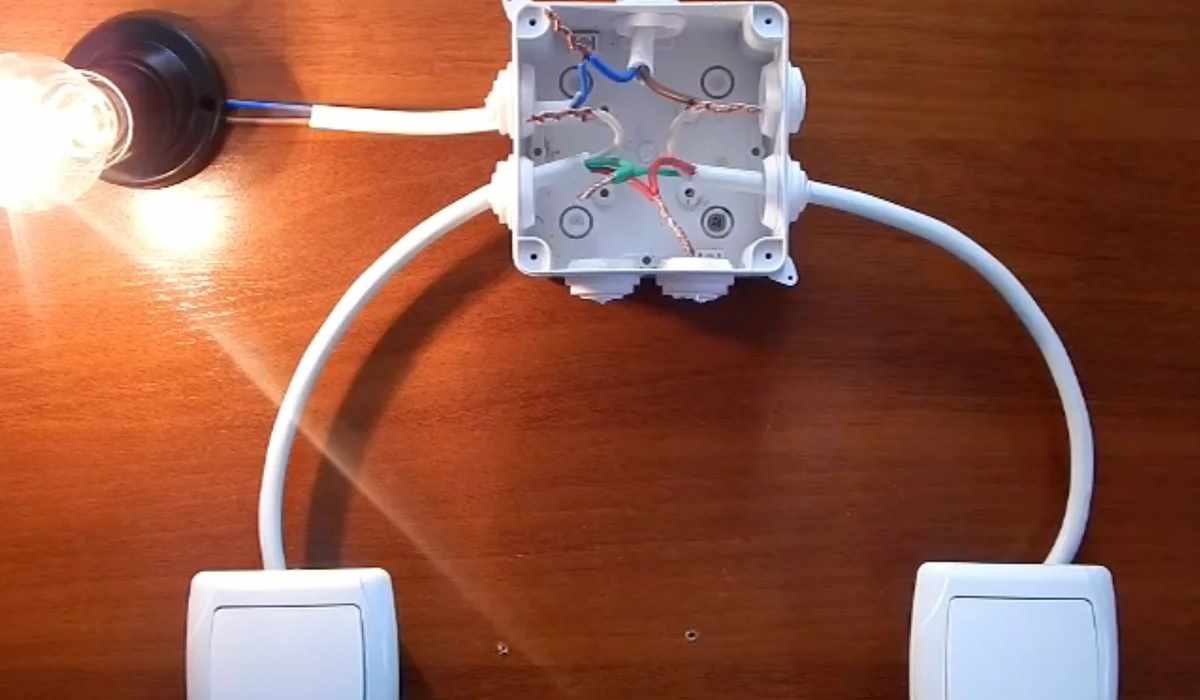

Конструкция и подключение проходных одноклавишных выключателей

Конструкции и схема коммутации проходных выключателей более сложные, чем обычных моделей, но общий принцип остается прежним, через контакты проходит фазный провод. Есть варианты с одной, двумя и даже с тремя клавишами в одном корпусе


Такие выключатели используются в схемах управления освещения с двух точек, это очень удобно во многих случаях:

  • На лестничных маршах;
  • Длинных аллеях;
  • Туннелях;
  • Спортивных аренах, стадионах, бассейнах и других сооружениях.

В этих случаях пользователям для управления освещением не требуется проходить большие расстояния, используется любой ближайший выключатель. На схеме показана система освещения во включенном положении, при нажатии любого из выключателей контакт перекинется на линию черного цвета, освещение выключится. Конструкция схемы такова, что при следующем нажатии любой клавиши цепь замкнется через красную или черную линию и свет загорится.

Схема подключения двухклавишных проходных выключателей с двух точек

Конструкция двухклавишного проходного выключателя отличается от одноклавишного переключателя тем, что в один корпус встроены элементы двух одноклавишных экземпляров. Каждая клавиша работает по принципу схемы представленной выше.


Этапы подключения выключателей

В первую очередь:

  • Составляется схема включения,
  • Рассчитывается суммарная потребляемая мощность осветительных приборов;
  • По таблицам выбираем марку кабеля, сечение токопроводящих жил и максимально допустимую длину.

Медные жилы, при напряжении 220 B, одна фаза, трехжильный кабель

По требованиям ПУЭ используются трехпроводные схемы освещения, поэтому рекомендуется выбирать кабели с тремя жилами. Для бытовых условий наиболее востребованы марки ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией и тремя медными жилами;

Марки кабелей с медными проводами
традиционно лучше ещё лучше дёшево
ПВС ШВВП ВВГ ВВГ-П ВВГнг ВВГнг-LS ППВ ПВ1 ПВ3
форма круглая плоский круглый плоский круглый круглый плоский круглый круглый
2-3 жилы 1-жила
Свойства жилы гибкая гибкая жёсткая жёсткая жёсткая жёсткая жёсткая жёсткая гибкая
изоляция + + + + + + + + +
оболочка + + + + + + — — —
  • Выбираем выключатель соответствующей конструкции по мощности, потребляемой лампами освещения. Обычно подложка корпуса изделий в сетях с токами более 10А делается керамическая.

После расчетов и приобретения всех необходимых материалов можно приступать к монтажу. Рассмотрим классический вариант более сложной схемы, подключения проходных выключателей с двумя клавишами для скрытой проводки в тоннеле:

  • На краях тоннеля на односторонней стене просверливаются перфоратором с коронкой отверстия для подрозетников под выключатели, на высоте 60 -90 см от пола:
  • С одной стороны над подрозетником 15-20 см под потолком сверлится отверстие для распределительной коробки;

Совет №1 По возможности в зависимости от условий, распределительную коробку и первый выключатель устанавливайте со стороны ближайшей к РЩ. В этом случае потребуется меньше вводного кабеля от РЩ к коробке, который имеет наибольшее сечение проводов в схеме.

Равномерно вдоль стен или потолка устанавливаются две группы осветительных приборов, между ними прокладываются провода, подключение осуществляется по параллельной схеме. Это обеспечивает работу всех исправных ламп, если одна или несколько перегорели;

  • Провода осветительных групп заводятся в коробку, желто-зеленые подключаются к корпусу осветительных приборов и заземлению, синий или голубой провод на цокольный контакт ламп и нейтральной жиле в распределительной коробке. Красные (белые, желтые, коричневые) по требованиям ПУЭ подключаются в коробке через выключатель к оставшемуся контакту цоколя.

Одной из существенных ошибок считается не выполнение требований ПУЭ по соответствию цвета изоляции проводов функциональному назначению. Это затрудняет ремонт и обслуживание сети другими электриками, приходится прозванивать все участки цепи рассоединять скрутки в коробке.

Особенности конструкции и подключения выключателей разных производителей

Общий принцип работы, выключателей один замыкание и размыкание одного или группы контактов, конструктивные решения могут быть разные, отличаются способы подключения проводов. Одними из наиболее востребованных моделей на рынке считаются выключатели «Lezad». Они имеют стандартные размеры корпуса для установки в подрозетники и винтовые механизмы крепления с раздвижными планками. Существенным отличием от других моделей является контакты с зажимными пружинами, не требуется винтами зажимать провод на контакте, достаточно вставить его в отверстие и он надежно зафиксируется пружиной.


В рассмотренном нами примере подключения используется проходные двухклавишные выключатели с шестью контактами. Покажем, как они подключаются в схему.


Обратите внимание, что к первому выключателю через распределительную коробку подходит пять токопроводящих жил. Фазный провод между 1 и 2 контактами соединяется перемычкой.


Совет №2 При необходимости проходные выключатели всегда можно использовать как обычные. Для этого достаточно подключить только одну группу контактов 1 – 5 или 2-6.

Подключение выключателей без штробления стен

Когда ремонт закончен, но возникает необходимость изменения схемы электропроводки в системе освещения нерационально портить интерьер штроблением стен. Есть несколько вариантов решить эту проблему:

Установка и подключение дистанционного выключателя

Производители делают много моделей с разными характеристиками и опциями управления:

  • Простые выключатели на включение и выключение;
  • Программируемые, только на включение, только на выключение;
  • С таймером и другими опциями.

В любом варианте дистанционная система управления состоит из двух частей:

  • Передатчика сигналов управления, которым является выключатель, имеет корпус по размерам и внешнему виду похожий на накладной выключатель для внешней проводки. В его конструкции печатная плата, с батарейкой и спиральной антеной, антенна может быть выполнена в виде извилистой дорожки на плате. Крепится к стене на саморезы или двухсторонний скотч.
  • Блок приемника сигналов управления и коммутации контактов имеет миниатюрные размеры, контакты для подключения проводов и устанавливается к конструкцию корпуса люстры, плафона или другого осветительного прибора.

На данной схеме показан блок управления для двухклавишного выключателя с двумя группами освещения, бывают модели с одной группой. Перед установкой дистанционного выключателя, провода от обычного выключателя замыкаются. Корпус старого переключателя можно оставить на месте или просто включить, тогда 220В постоянно будут приходить к прибору освещения и запитывать блок управления. Характеристики

Отечественные радиовыключатели этой серии имеют большой радиус действия, производитель гарантирует работу без замены батарейки питания до7лет, срок безаварийной работы до 3 лет.

Часто задаваемые вопросы

  1. Зачем нужен перекрестный выключатель?

В основном применяются в схемах с двумя проходными выключателями, таким образом, обеспечивается третья точка управления освещением.

При любом положении клавиши перекрестного выключателя схема обеспечивает управление освещением с двух крайних преключателей.


  1. На диммер приходит 4 провода на люстру 3, как подключить обычный выключатель в место неисправного диммера?

Не вдавайтесь в подробности, как работал диммер:

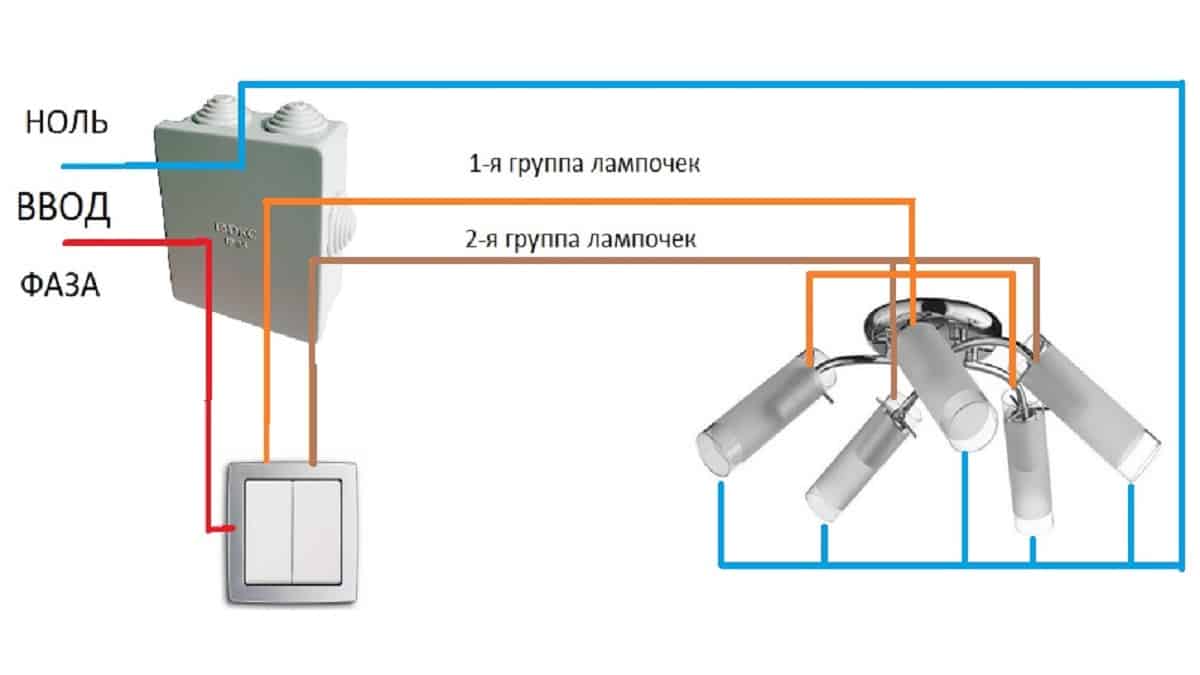

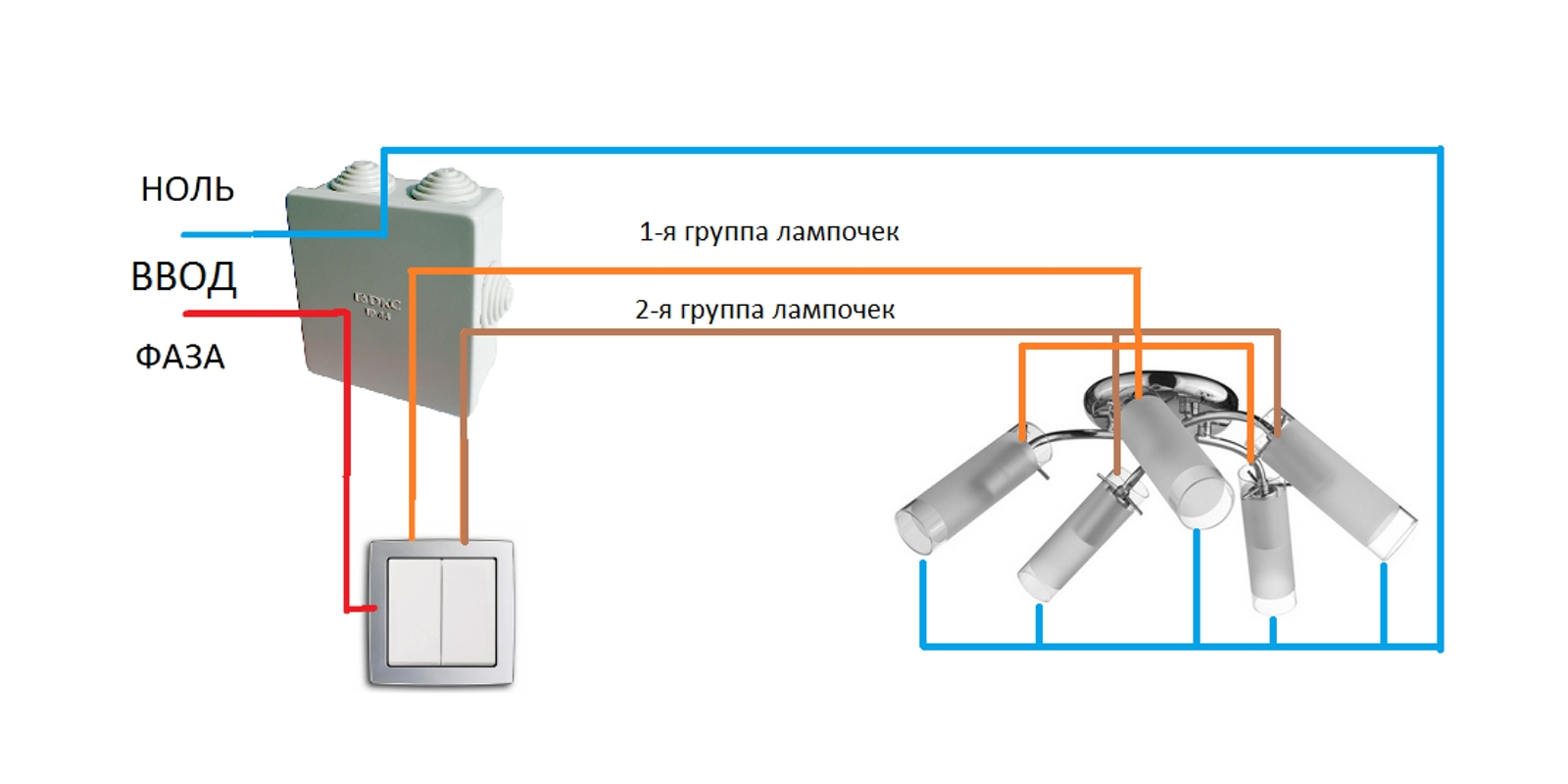

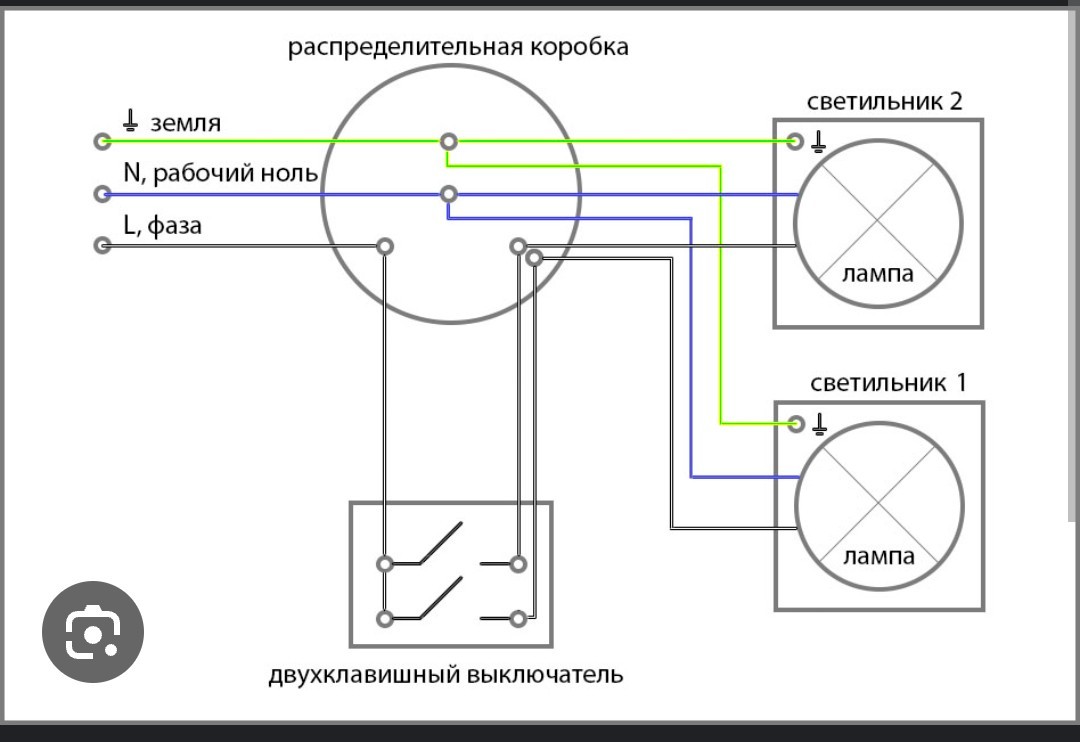

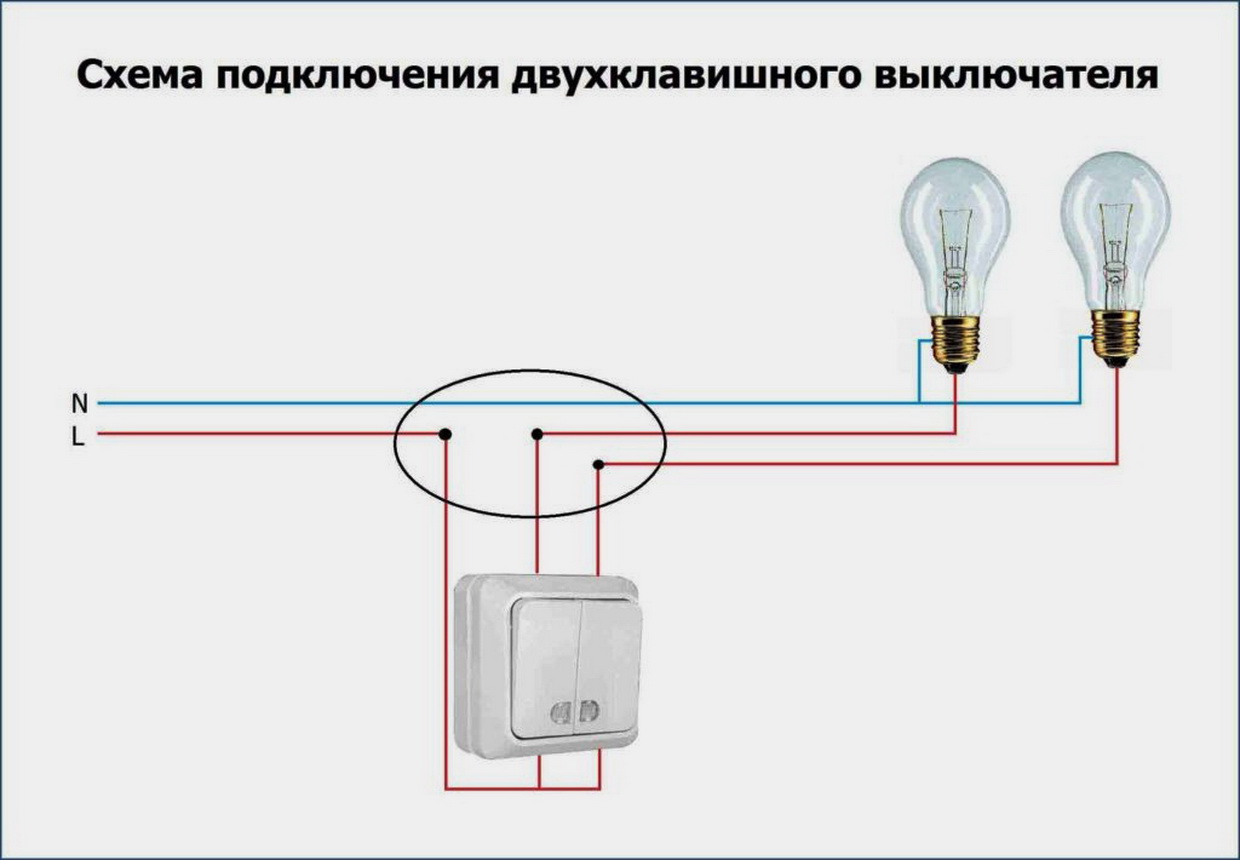

Схема подключения двухклавишного выключателя к люстре

  • Отключите соответствующий автомат на РЩ, обесточив систему освещения на данном участке;
  • Отсоедините диммер от проводов;
  • Индикаторной отверткой определите фазный провод, который приходит из распределительной коробки;
  • Вызвоните два провода, которые от выключателя подходят к люстре, подключите их на контакты ламп первой и второй группы. Оставшийся провод нейтрали приходит с коробки, имеет общий контакт на лампах обеих групп.
  • На выключателе фазу подключают на общий контакт, провода приходящие от люстры на другие два контакта. Таким образом, фаза клавишами будет коммутироваться на лампы осветительных групп.
  • Оставшийся провод от коробки до выключателя заизолируйте и оставьте свободным.
  • Включите автомат на РЩ и проверьте правильность подключения.

На данном этапе времени трудно представить хотя бы один дом без выключателей света. Указанные агрегаты бывают различных видов, но все они довольно легко устанавливаются, их вполне сможет подсоединить к сети даже человек, обладающий базовыми знаниями электрики.

Инструменты

Прежде чем переходить к подсоединению выключателя к сети нужно подготовить ряд инструментов:

  • фигурную, прямую и индикаторную отвертки;
  • соединитель;
  • наточенный нож;
  • плоскогубцы.


Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

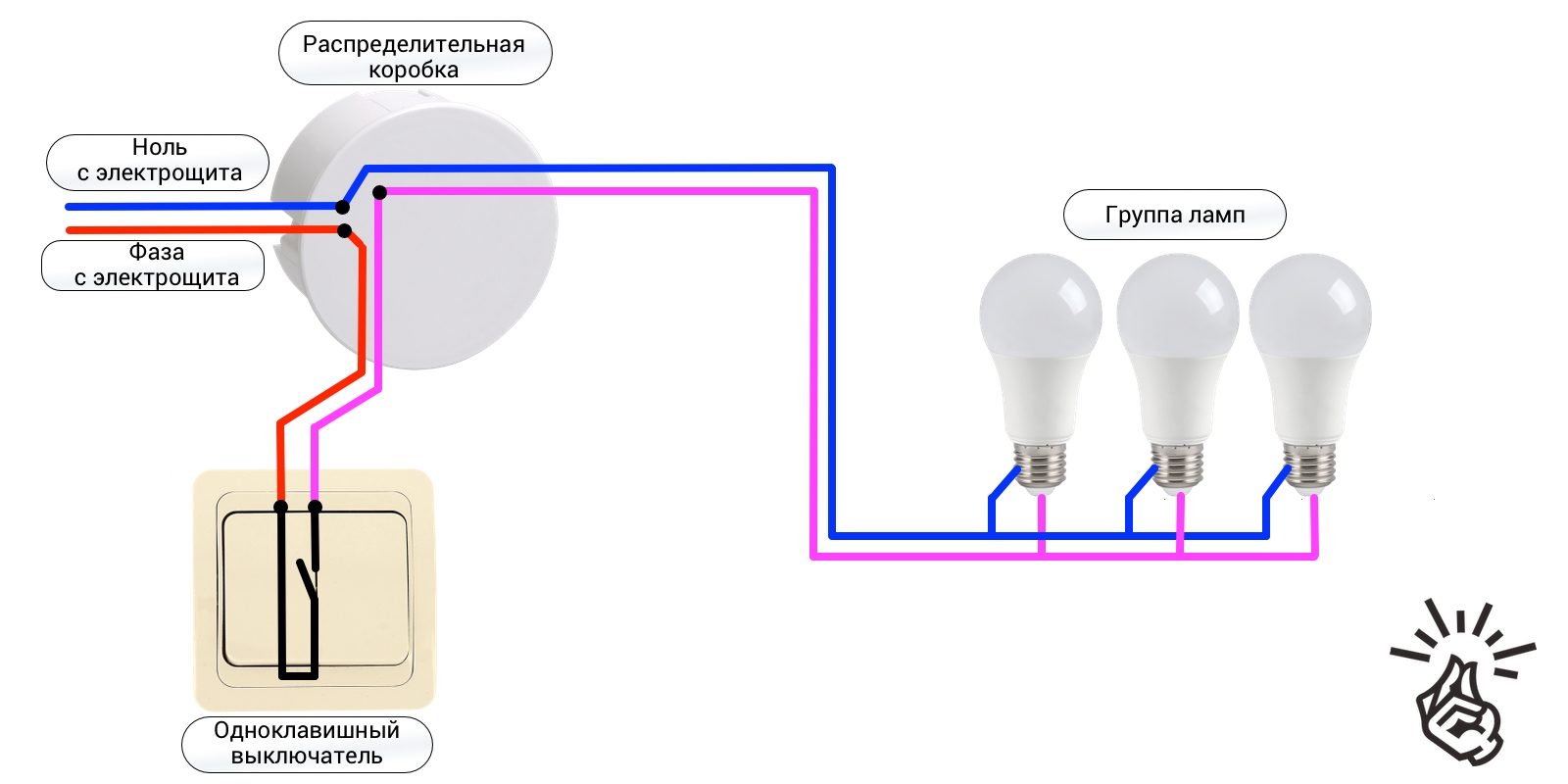

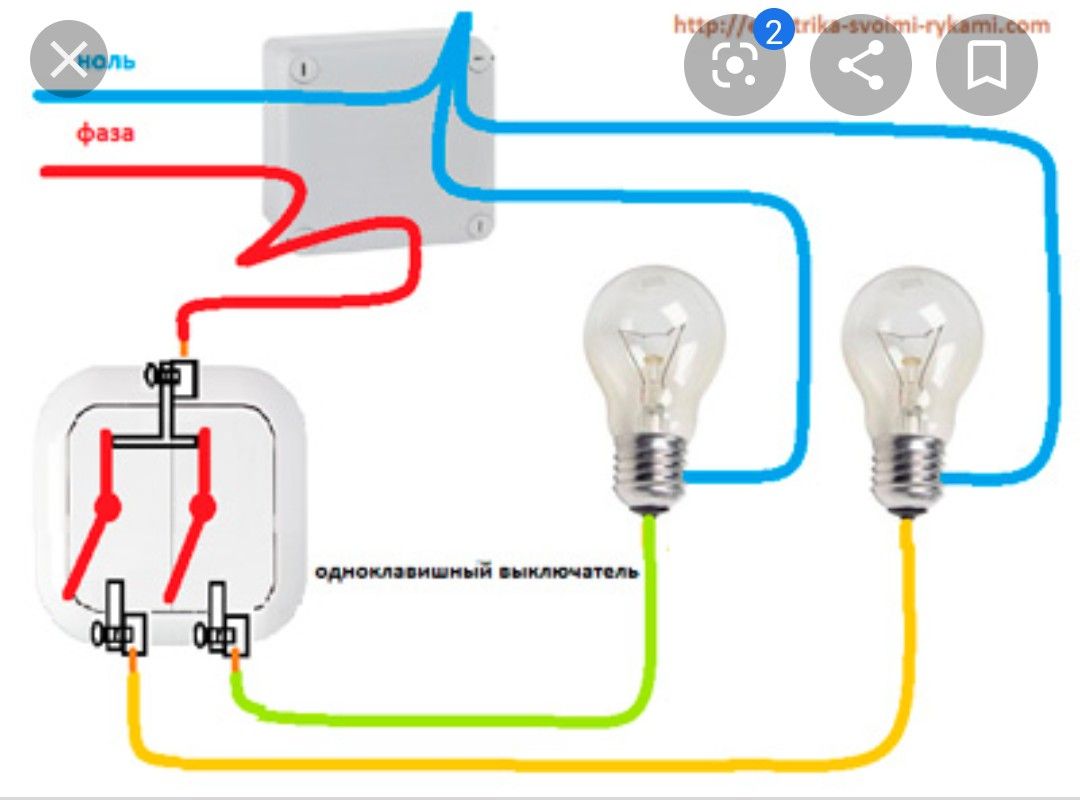

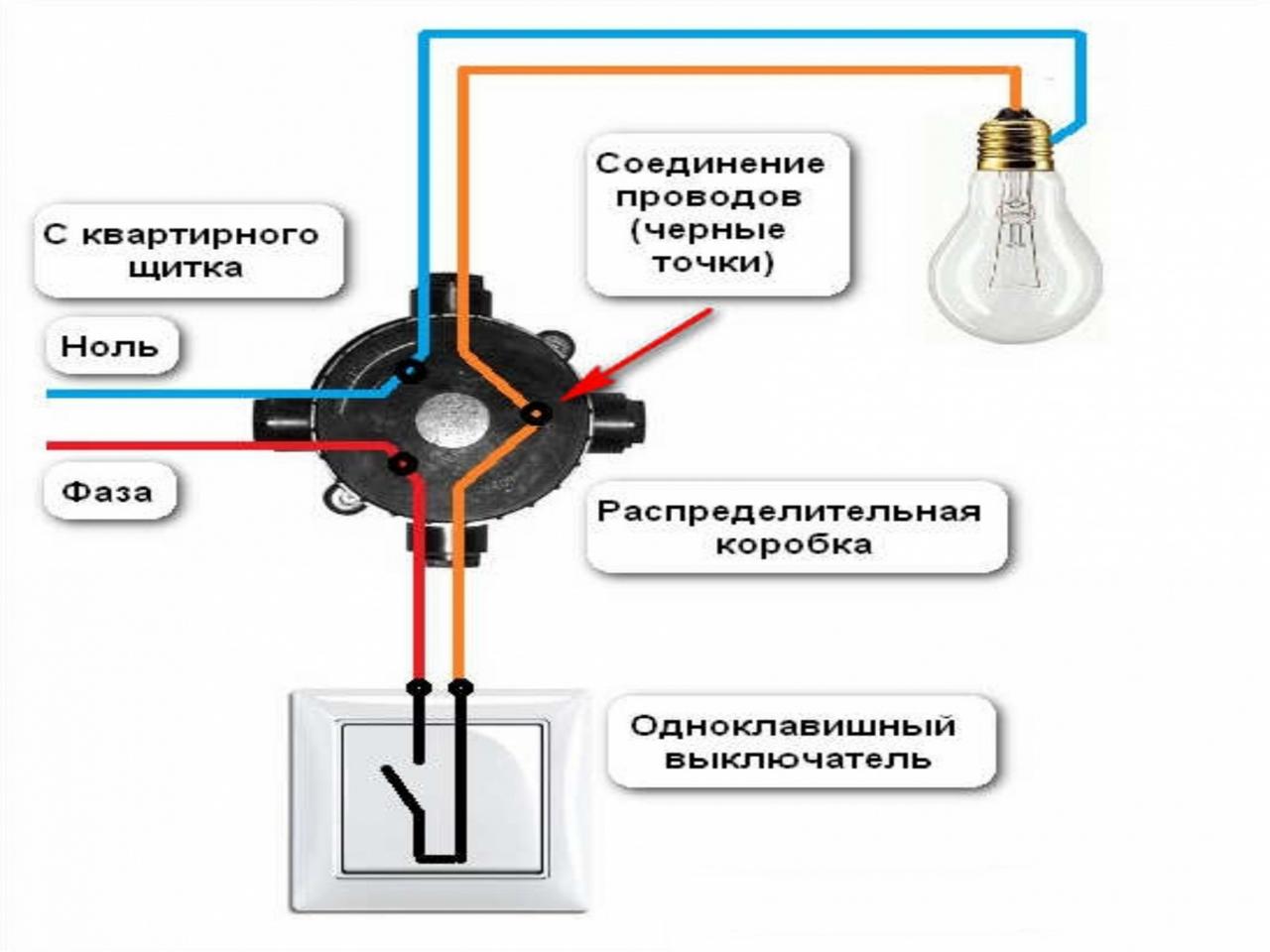

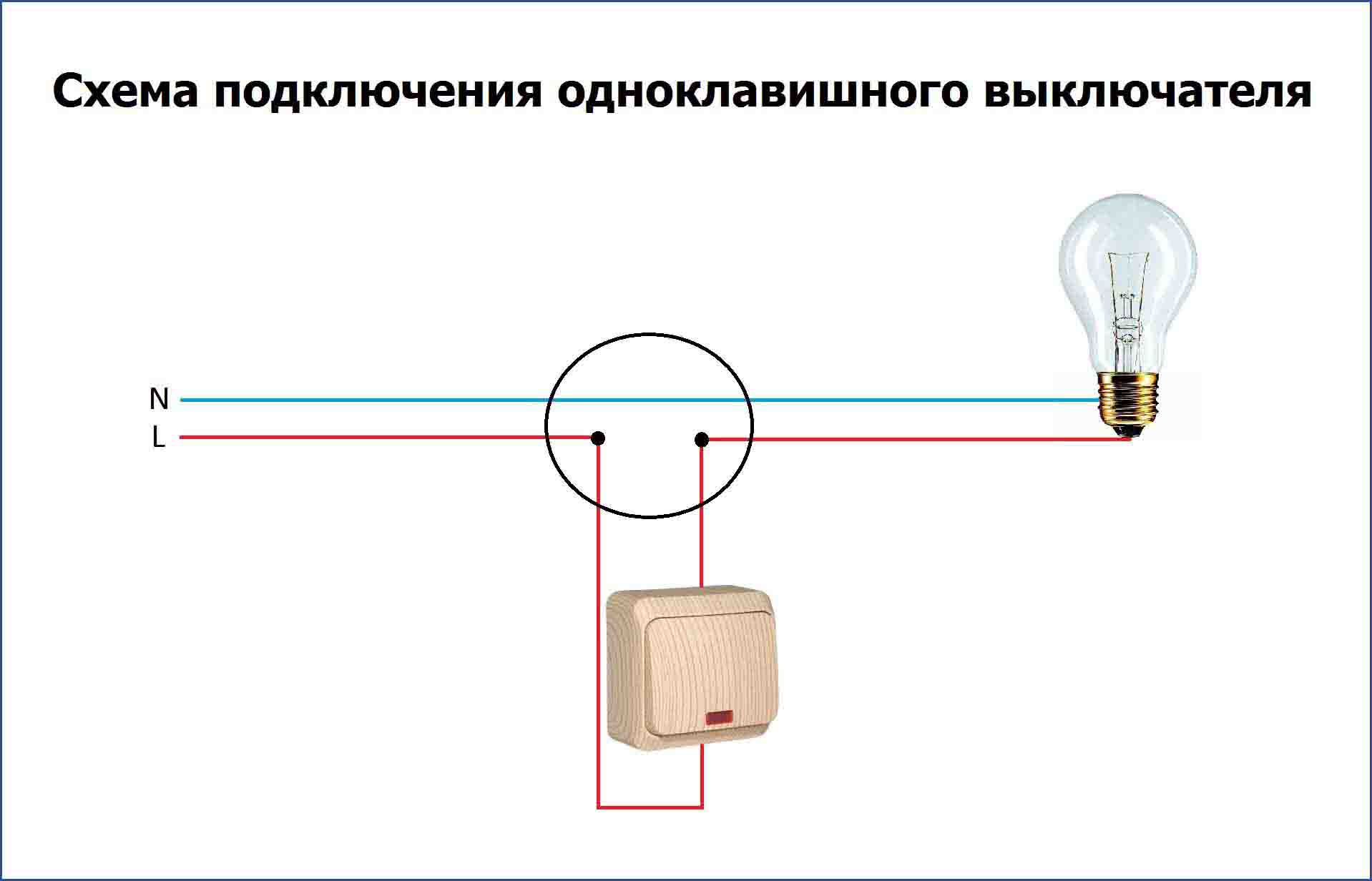

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

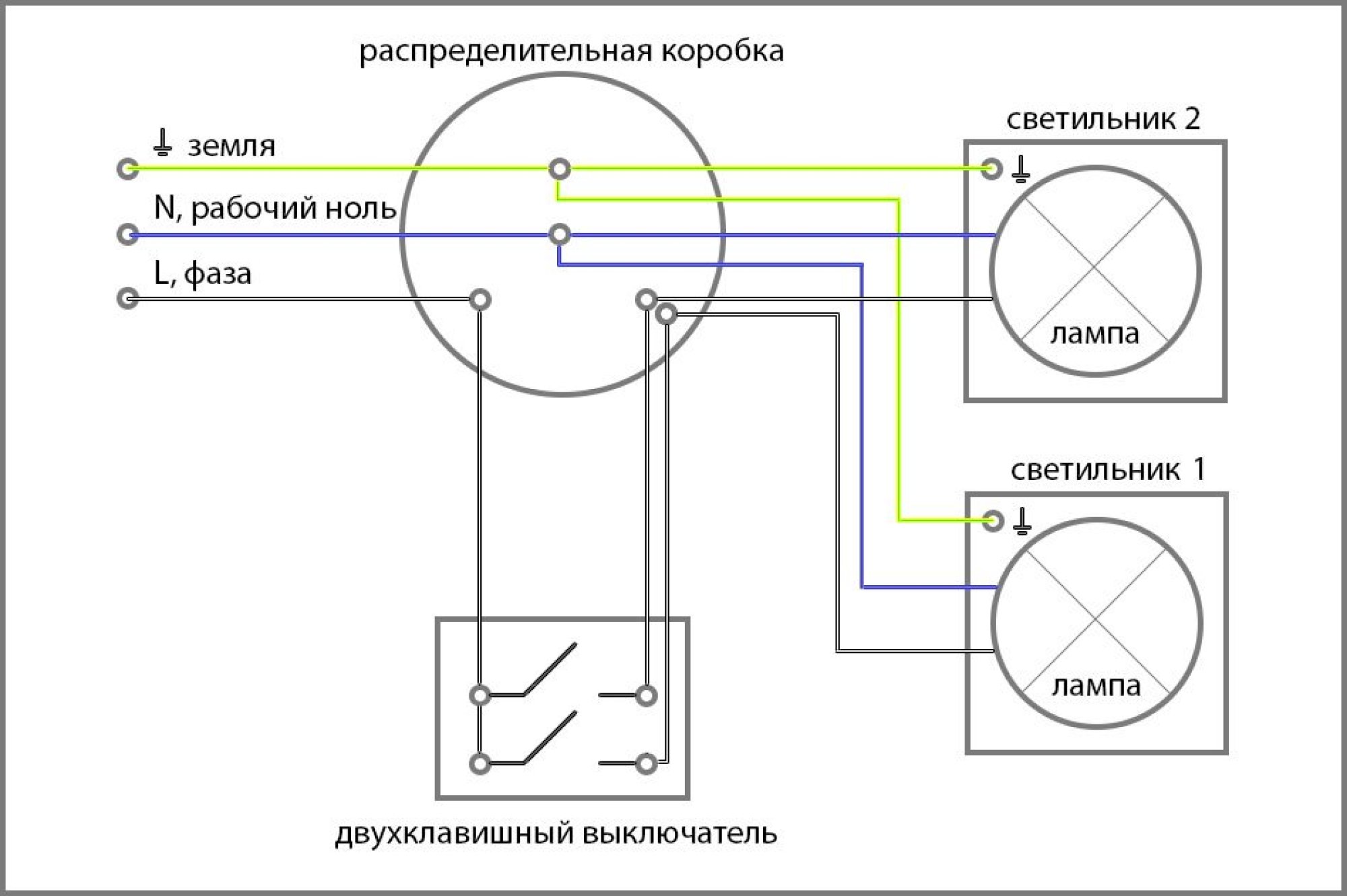

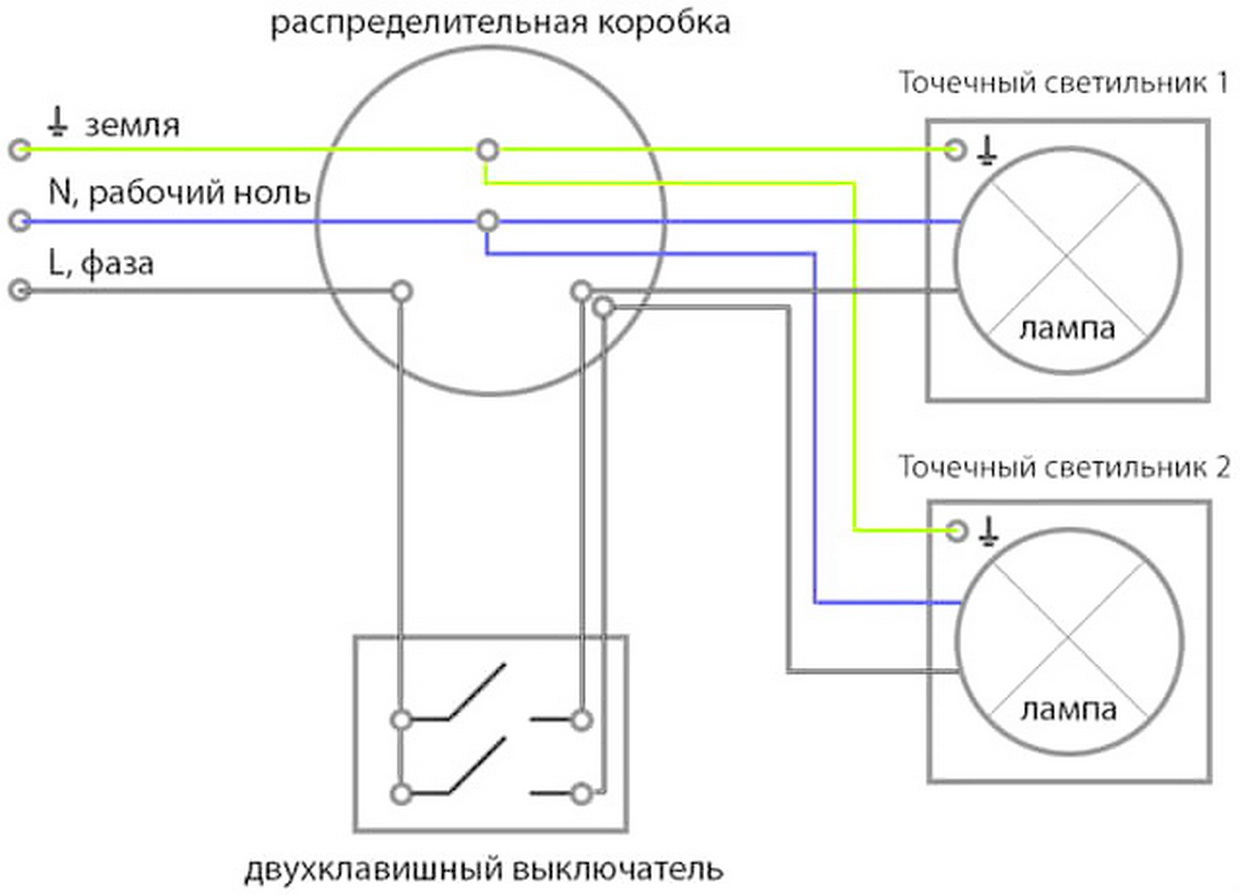

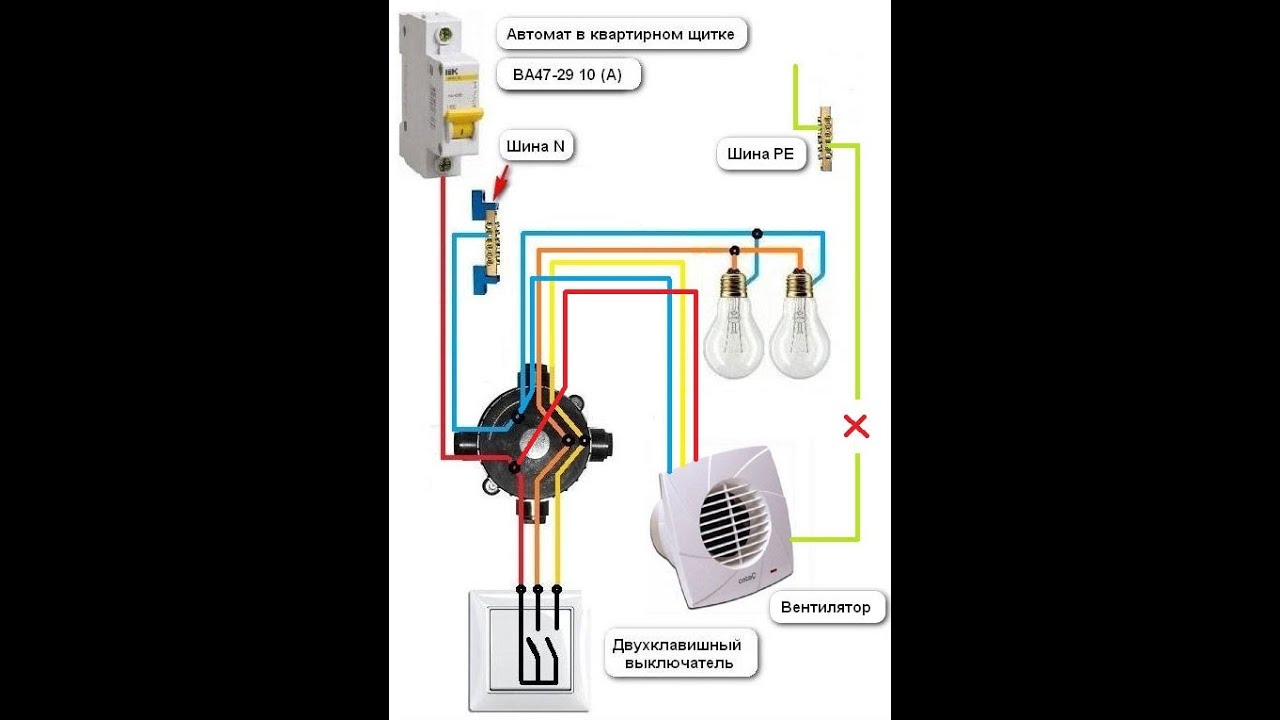

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Существуют способы подключения выключателей без распределительной коробки, но они требуют больших навыков в электрике и выполняются, в основном профессионалами.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.

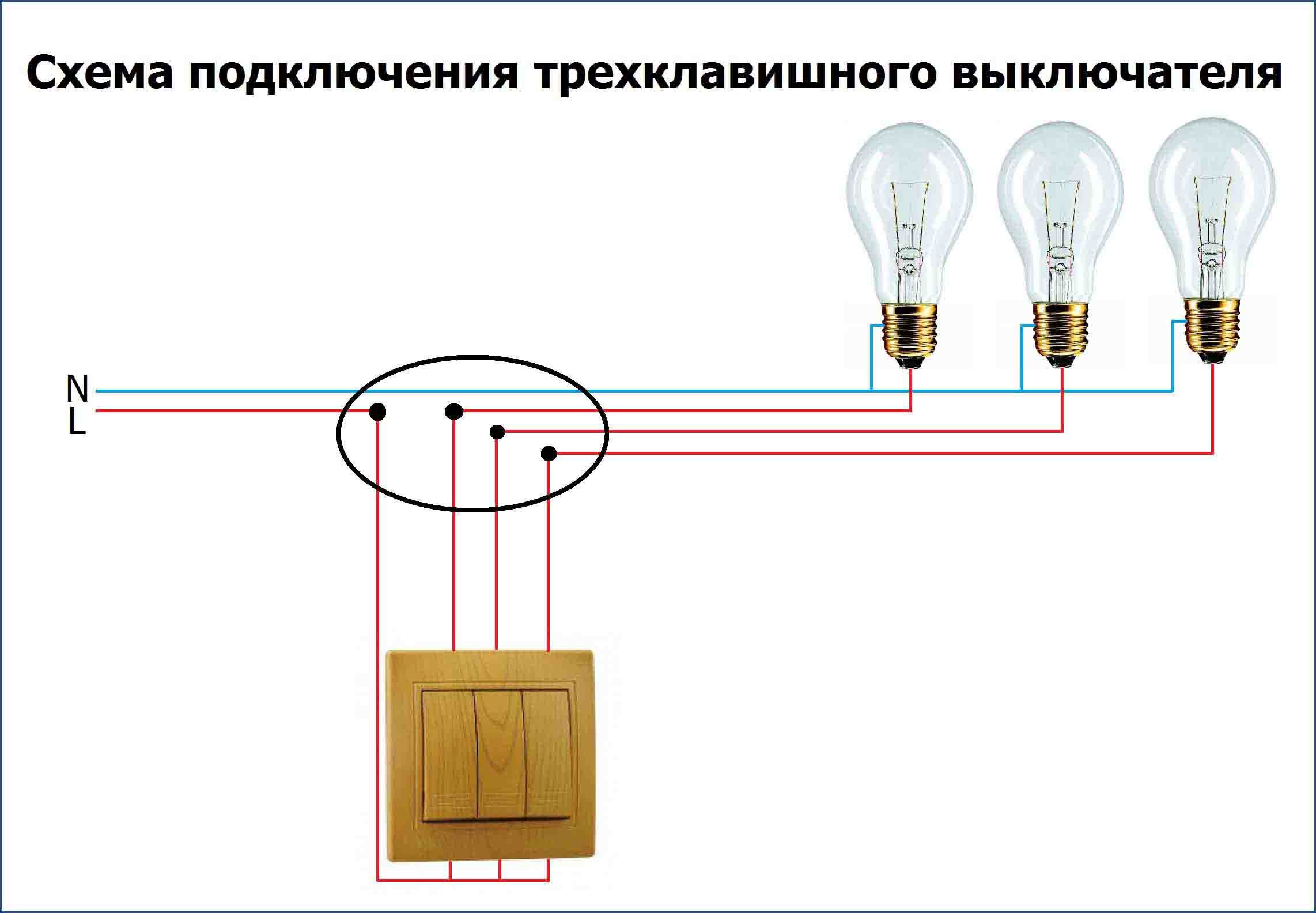

При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

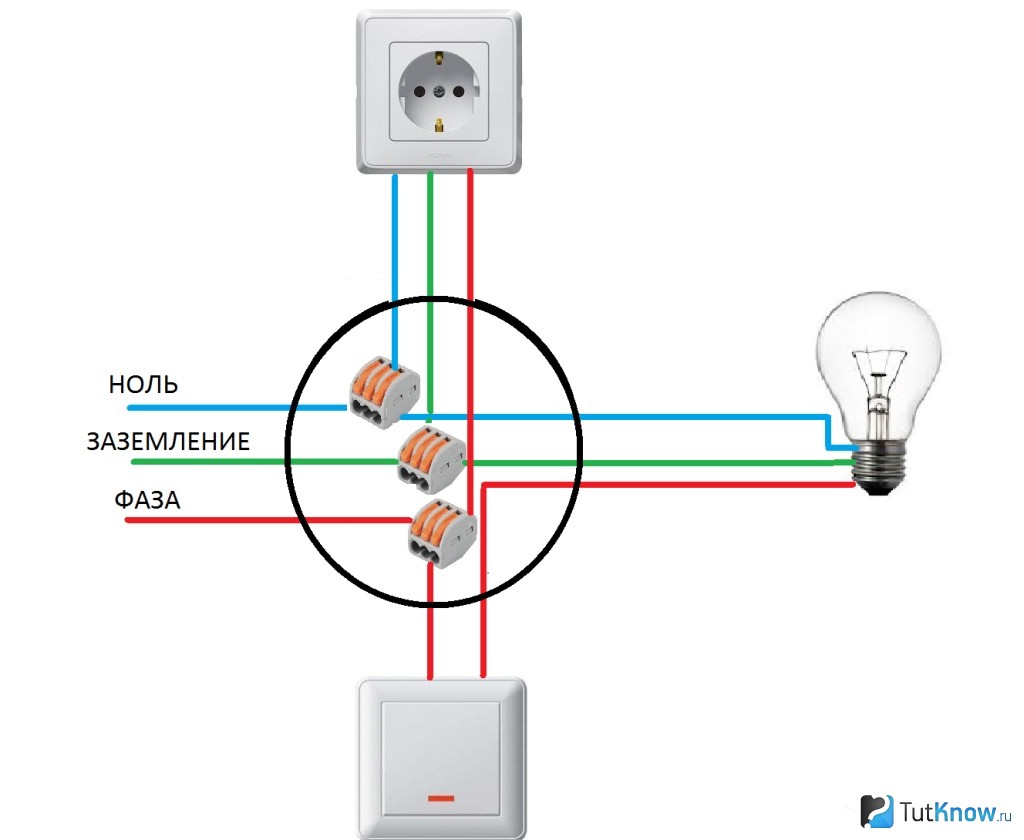

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.


С некоторыми фото выключателя можно ознакомиться ниже.

Фото процесса подключения выключателя

Подключение одноклавишного выключателя на лампочку, бра или люстру, казалось бы, простейшая задача. Однако и здесь можно наделать ряд ошибок, которые на первый взгляд не кажутся столь очевидными.

Давайте рассмотрим схему подключения такого выключателя и пошагово от А до Я узнаем, как при этом соединяются все провода в распредкоробке, в самом выключателе и на светильнике и что при этом можно сделать не так.

Изначально мы имеем:

  • место под установку выключателя

  • распредкоробку над выключателем
  • светильник на потолке


Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.

В щитовой жилы кабеля подключаются на отдельный автомат освещения с номинальным током не более 10А.

В распредкоробке кабель зачищается и жилы подписываются согласно расцветке и тому, как вы их подключили в щитке:

  • L – фаза
  • N – ноль
  • Pe – заземляющий проводник

Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.

Подписывать можно маркером прямо на стенках самой коробки.

При маркировке жил старайтесь соблюдать утвержденную правилами расцветку.

  • Синий – ноль
  • Желто-зеленый – земля
  • Серый, белый, коричневый и др. – фаза


При этом многие опытные электрики все же рекомендуют изначально закладывать в штробу трехжильный. Хотя для простого выключателя света третья жила и не нужна (она останется незадействованной), однако в будущем, вы легко сможете заменить одноклавишный выключатель на двухклавишный или проходной.


Заново штробить стены и срывать обои уже не потребуется.

С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.


То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.

Кабель с обоих сторон зачищается, а его жилы подписываются как L и L1.

  • L – приходящая фаза
  • L1 – эта же фаза, но уже уходящая на светильник

Отверткой или руками подцепляете и отщелкиваете клавишу. Если не снимается, попробуйте подтолкнуть ее с обратной стороны.



Откручиваете два винтика и снимаете декоративную крышку.



Вся схема подключения фактически заключается в том, что вам необходимо в разрыв фазного проводника установить этот самый одноклавишник, который своими контактами и будет разрывать фазу.



Поэтому вниз к выключателю света заводится только фаза, без ноля.

Грубо говоря представьте, что на лампочку у вас идет цельный кабель питания. Вам нужно разрезать только фазу на этом кабеле и вставить в данный разрыв выключатель света.


Схема очень простая и незамысловатая. Единственное, что распаечная коробка как промежуточное звено, для многих здесь вносит некоторую путаницу.

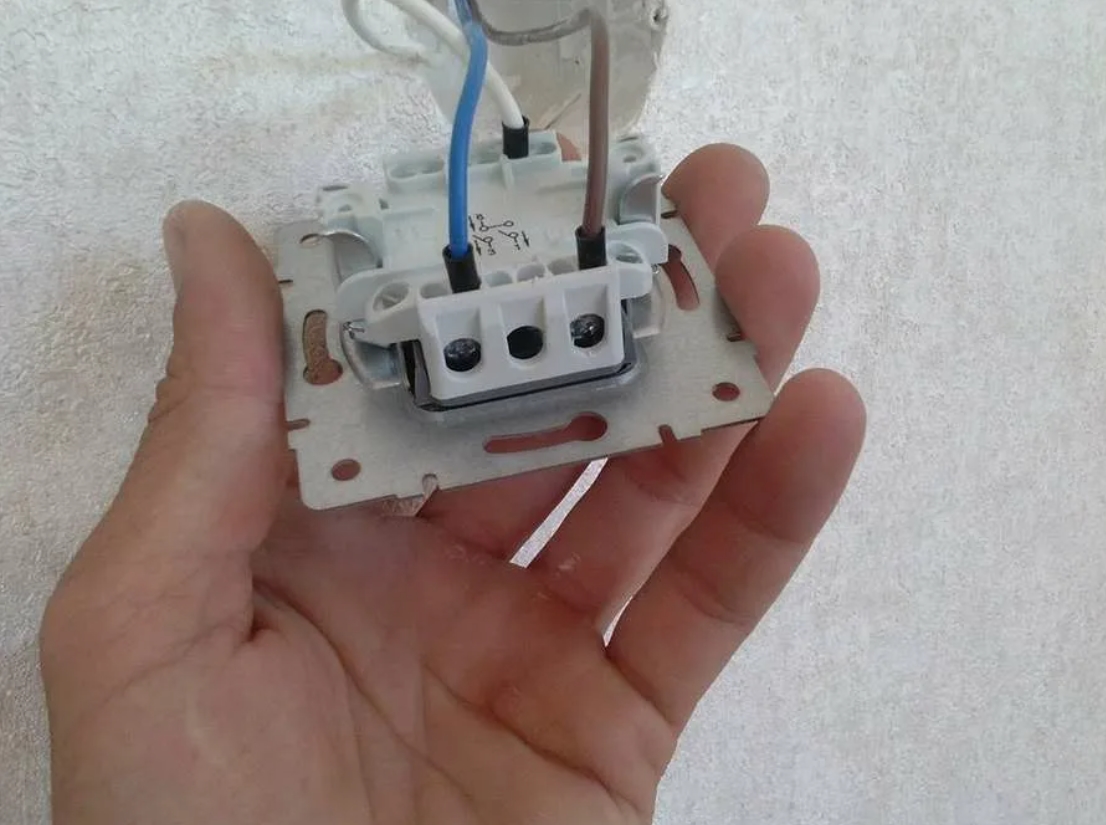

Жилу L подключаете на верхний контакт, жилу L1 – на нижний.



После чего аппарат можно зафиксировать в монтажной коробке, подтянув отверткой боковые распорные лапки.


В том случае, если у вас зажимные клеммы не сверху и снизу, а на одном уровне (нижнее подключение проводов), вставляете две жилы L и L1 в любые из них, без разницы какой куда.

Когда там есть надписи “L” и “1”, то “L” – это приходящая фаза, а “1” – уходящий провод на лампочку.

Подключение светильника

Осталось проложить кабель на светильник и соединить все провода в распредкоробке под потолком. Для светильника также используется трехжильный ВВГнг-Ls 3*1,5мм2.

Даже если у вас плафон или корпус не имеет металлических деталей, все равно тяните туда 3-х жильный кабель.


Жилы кабеля подписываются следующим образом:

  • L1 – фаза от выключателя
  • N – ноль
  • Pe – земля

Подключаете светильник, люстру или одиночный патрон лампочки согласно схеме.

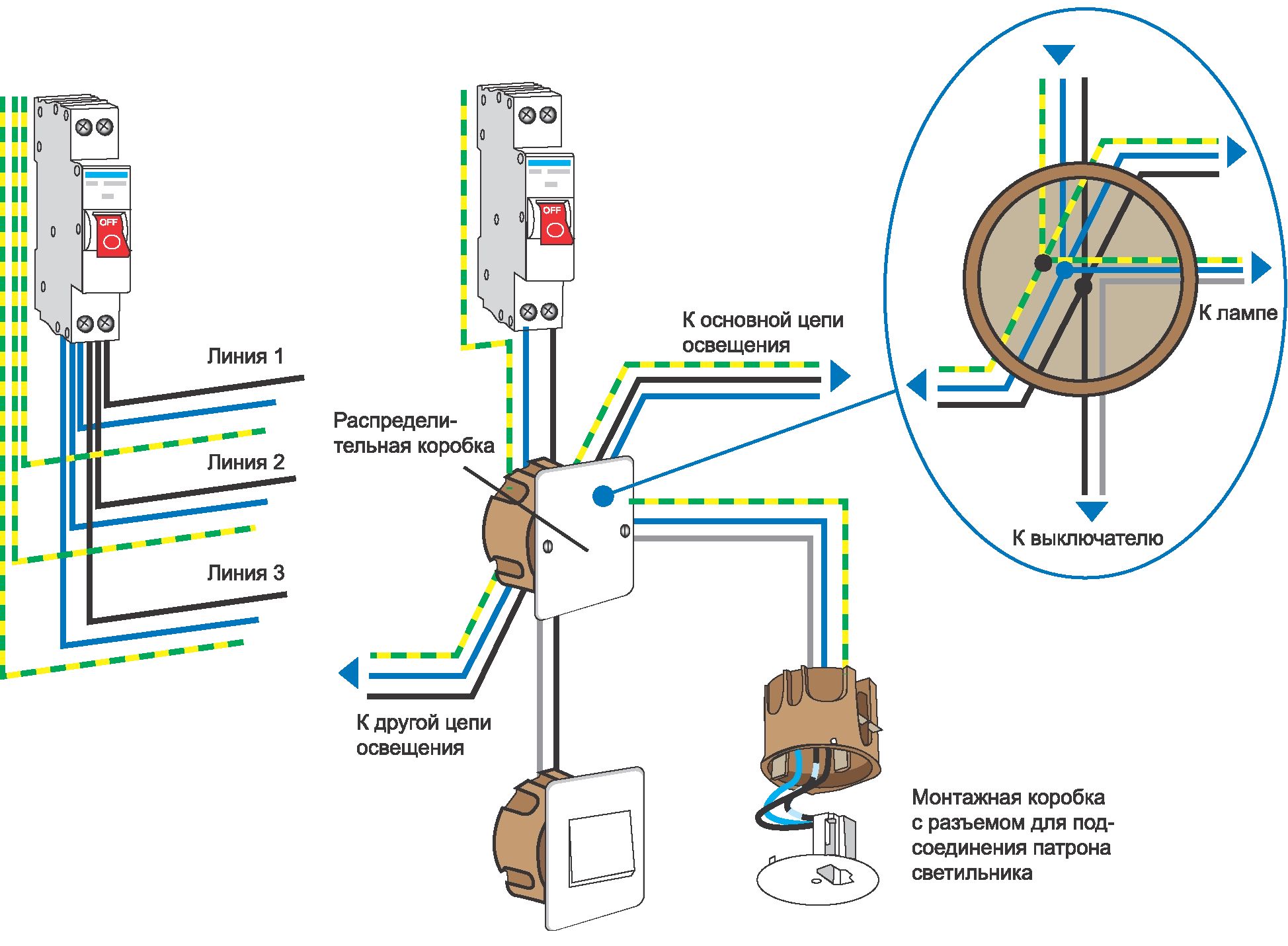

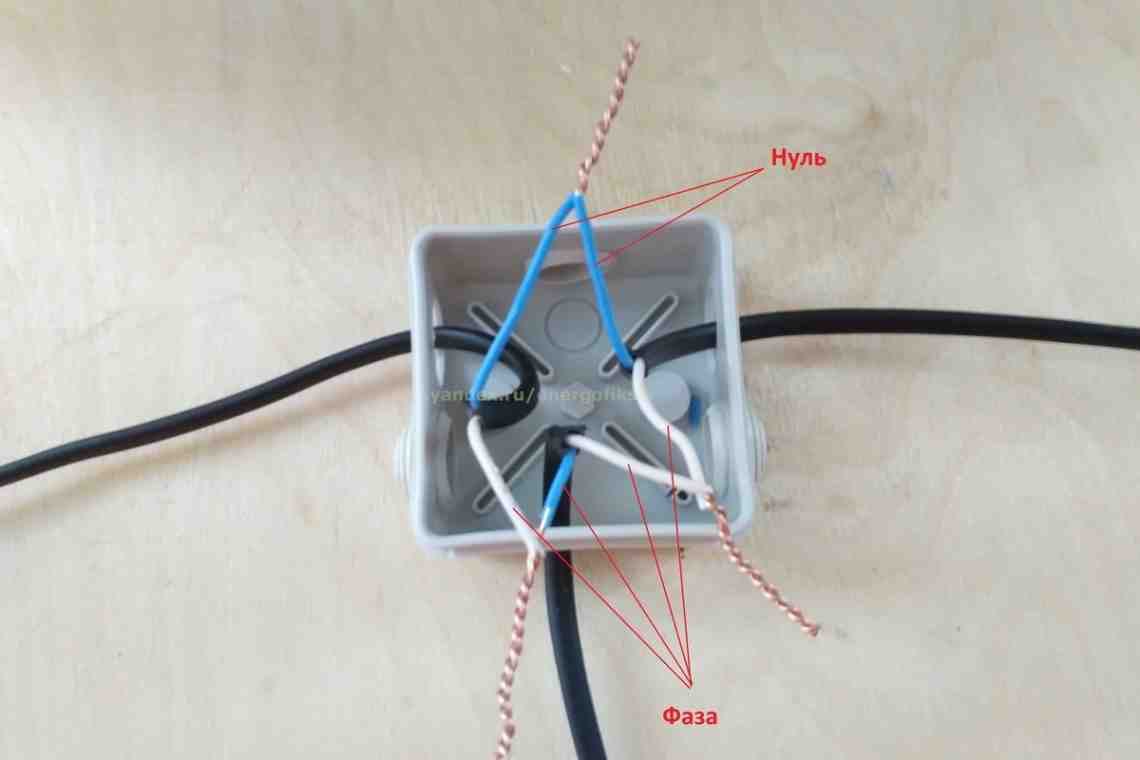

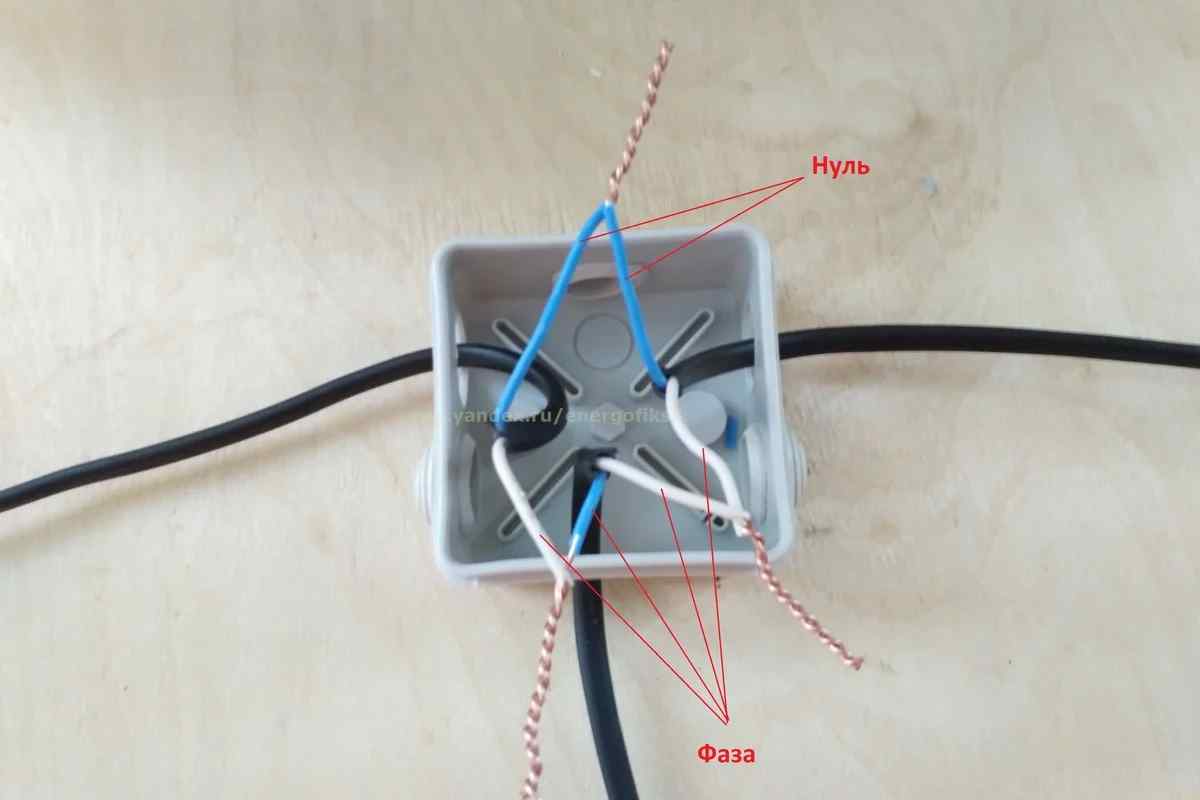

Схема соединения проводов в распредкоробке

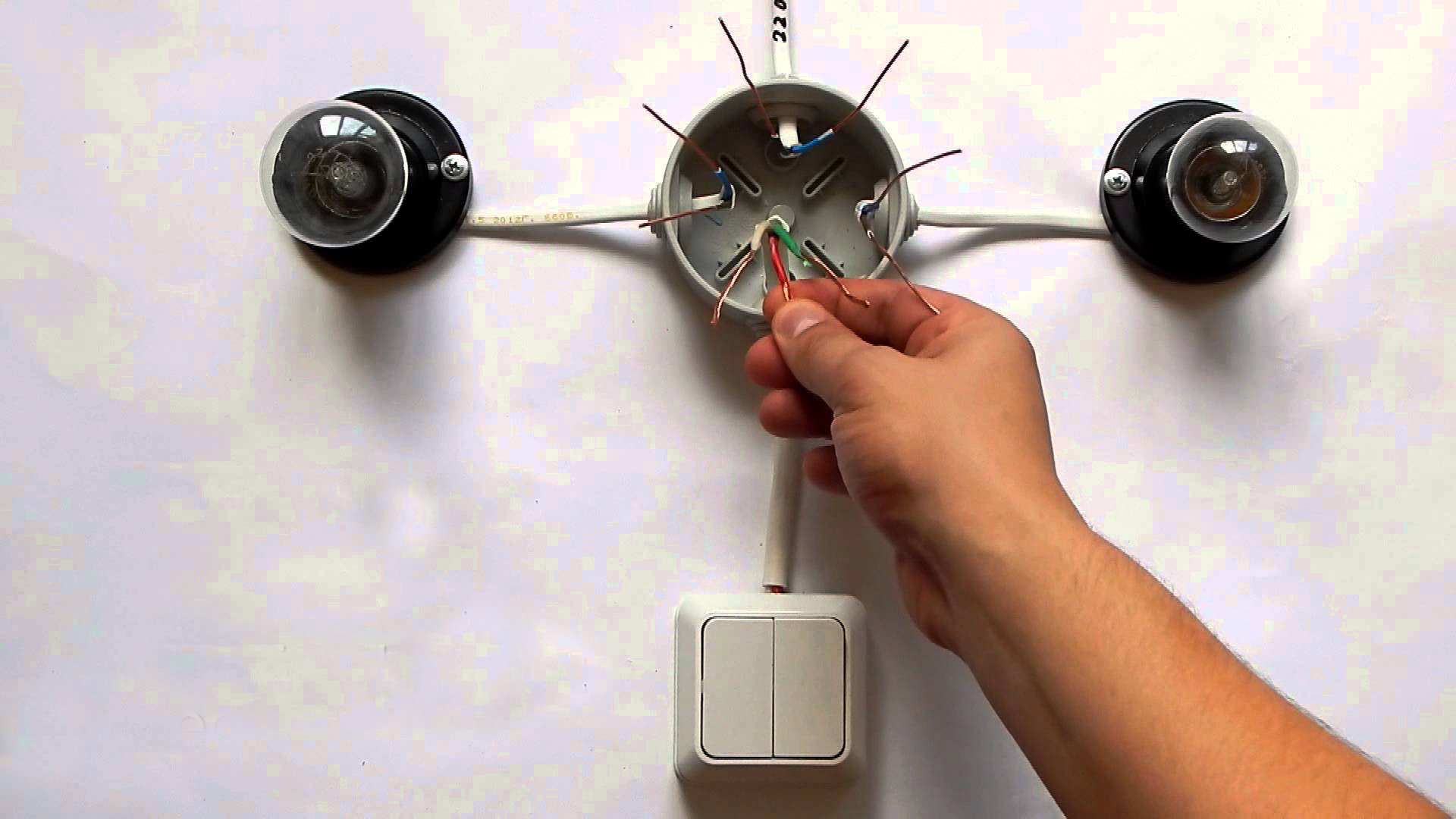

Теперь переходим к соединению всех проводов в распредкоробке. Туда у вас должно заходит три кабеля:

  • кабель питания от щитовой
  • идущий вниз на выключатель
  • на светильник

Сначала соединяете между собой нулевые жилы N и жилы заземления Pe. Они должны идти напрямую от щитка до светильника, минуя сам выключатель.


Удобнее всего это сделать зажимами Wago.

Для линий освещения они вполне приемлемый вариант. И даже те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне себе используют в осветительных цепях.

После этого приходящую фазу L с кабеля щитовой, соединяем с фазой L, уходящей вниз к выключателю. Другую фазу L1 с кабеля светильника, подключаем на жилу L1 от одноклавишного выключателя.


Еще раз проверяете всю схему. Питающая фаза должна прийти с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее последовать на светильник.

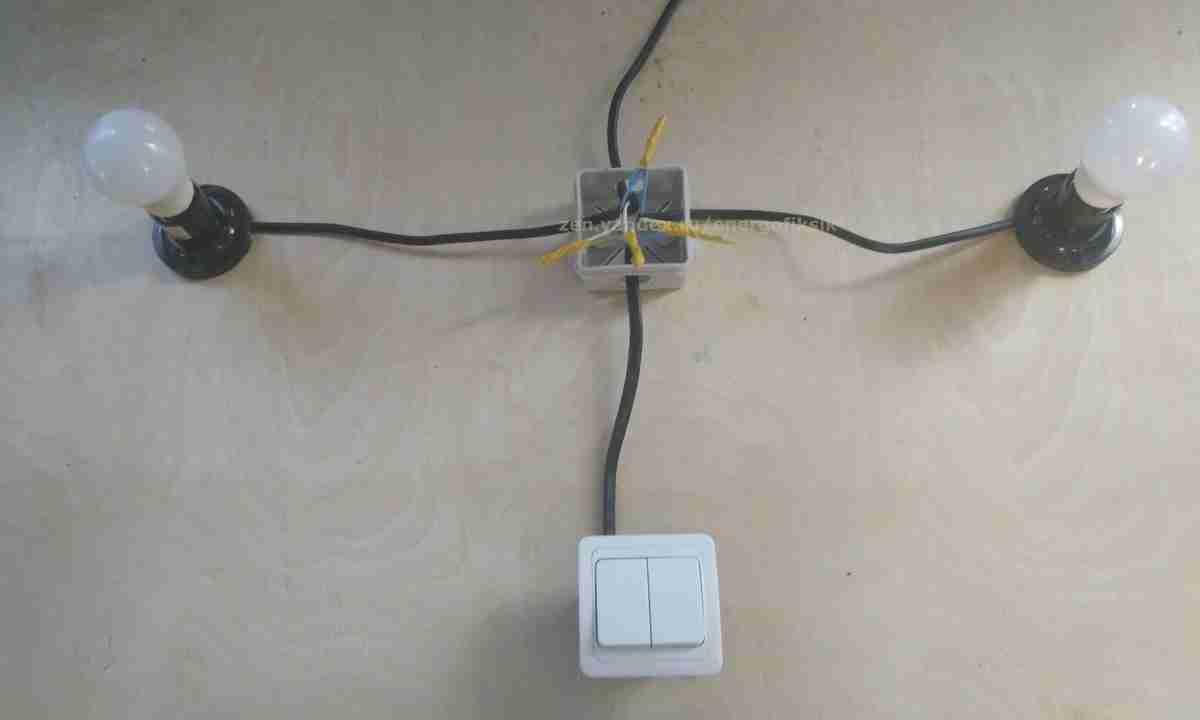

Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.

Только вместо двухконтактных зажимов Ваго возьмите трехконтактные.


Закрываете крышкой коробку, на одноклавишник ставите декоративную рамку и проверяете работоспособность освещения.

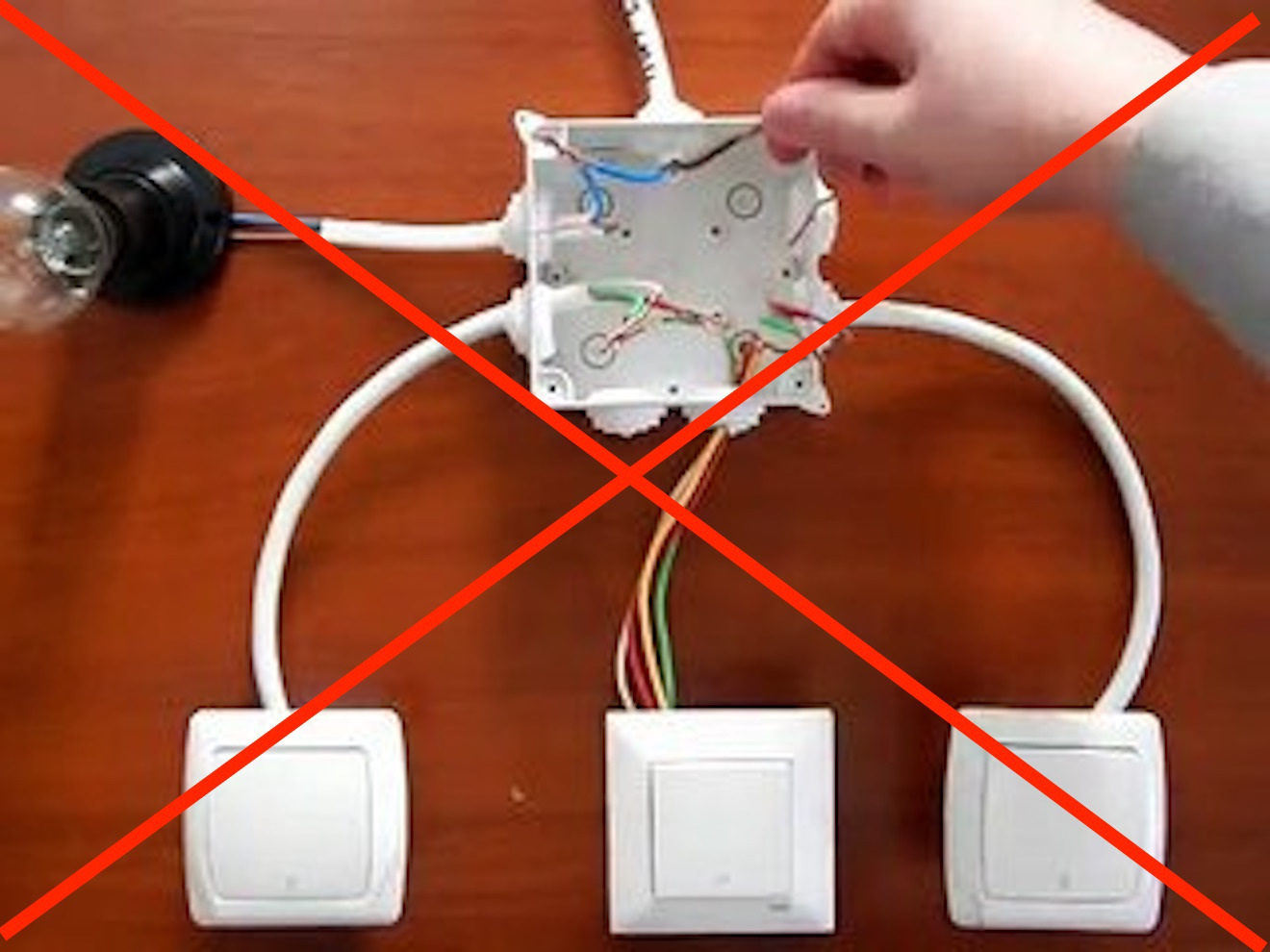

Все вышеописанное, казалось бы, элементарно и просто. Какие же ошибки здесь можно наделать?

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об обратном.


Мало того, выбирают сечение этого провода какое попало, от 0,5мм2 до 1,0мм2.


Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.


Поэтому запомните раз и навсегда – кабель для подключения освещения в квартирах должен быть:

  • трехжильным
  • сечением не менее 1,5мм2
  • марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все светильники в квартире будут пластиковыми и подключать там провод заземления попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик 7.1.70


Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы и ноля. Примерно следующим образом.


В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.


Выключатель отключает ноль, а не фазу

Вторая частая ошибка – подключение через выключатель не фазного проводника, а нулевого.

Одноклавишник, равно как и другие виды выключателей света, всегда должен разрывать именно фазу. Делается это для вашей же безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не ударило током.

При этом обратите внимание, что даже если вы изначально все сделали правильно, прежде чем лезть к контактам светильника после отключения света, всегда проверяйте отсутствие напряжения индикаторной отверткой.

Дело в том, по истечении времени, фаза с нолем могут поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?

Элементарно. Безграмотный электрик управляющей компании при замене вашего однофазного счетчика мог перепутать провода и посадить нулевую жилу на клемму “1”, а фазную на клемму “3”. Либо случайно поменять местами провода с клемм "2" и "4".

В итоге в квартире во всех распредкоробках фаза с нолем автоматически поменяются местами. И выключатель света, который первоначально был подключен верно, начнет разрывать нулевой провод.

Поэтому правило “отключил – проверь отсутствие напряжения” – залог вашей безопасности.

Отсутствие запаса провода

Не все знают, что отсутствие запаса провода в местах соединения и ответвления - это опять же нарушение правил ПУЭ п.2.1.22.

Так как подключить выключатель света самостоятельно достаточно просто, соблюдение схемы и рекомендаций позволит легко обойтись без привлечения специалистов.

Некоторые трудности могут возникнуть с выбором устройства, поэтому необходимо предварительно определится с типом выключателя.

Итак, как подсоединить выключатель – тема нашей статьи.

На сегодняшний день существует целый ряд параметров электро-коммуникационных устройств, которые и определяют классификацию выключателей света:

  • По способу фиксации. Устройства могут предполагать винтовое крепление или базируются на безвинтовой системе фиксации. Первый вариант оптимально подходит для устройств с алюминиевыми комплектующими и отлично предотвращает искрение, перегрев, а также деформацию внутреннего наполнения. Вторая система больше подходит для использования соединений из меди.
  • По уровню функционала выключатели могут быть представлены классическими, контрольными или индикаторными и светорегулирующими моделями или диммерами. Особенностью контрольных систем является наличие специальной индикаторной лампочки, светящейся в условиях выключенного света. Наиболее прогрессивными являются диммеры. Такой вариант комбинированного устройства позволяет не только включать и выключать систему освещения, но также осуществляет регулирование уровня яркости.
  • Конструкционные особенности выключателя оказывают непосредственное влияние на удобство и продолжительность эксплуатации. Принципиальные отличия представлены формой, а также механизмом, отвечающим за работоспособность устройства. Выпускаются модели перекидного, поворотного и кнопочного типа.
  • В зависимости от принципа функционирования, выключатели могут быть перекрестными, проходными и сенсорными. Первые два варианта монтируются в связке. Сенсорные устройства делают возможным осуществлять удаленное управление осветительными приборами.
  • Установка устройства может быть скрытой и внешней. В первом случае прокладка электропроводов осуществляется внутри стен, а второй вариант пригоден для монтажа проводов открытым или наружным способом. Несмотря на то, что скрытые выключатели выглядят более привлекательно, устройства внешнего типа легки в обслуживании и удобны для проведения ремонтных работ.

Также выключатели различаются по наличию дополнительного опциона, представленного разными степенями защиты от влаги или пыли и наличием световой индикации.

Важно помнить, что количество и внешний вид клавиш – не определяющие факторы при выборе типа устройства электро-коммуникаций, а значительное количество механизмов, встроенных в один корпус, часто отрицательно сказывается на износостойкости и прочности.

Основные нюансы при подключении

Выключатели относятся к категории функциональных элементов интерьера, и к выбору места подключения нужно подойти очень внимательно.

Использование устройства должно быть комфортным и полностью безопасным.

В настоящее время существует несколько основных нюансов, которые должны быть учтены в процессе подключения выключателя света в условиях жилого помещения:

  • установка осуществляется с учётом среднего роста человека, поэтому оптимальной высотой является 80см от уровня пола;
  • доступ к выключателю не должен быть загорожен или перекрыт, а оптимальное расстояние от предметов интерьера и косяка двери составляет 100мм;
  • выключатели на управление светом в санитарном узле, кладовом помещении и прихожей, чаще всего монтируются в коридоре.

Особое внимание уделяется выключателям на дополнительное освещение. Они могут быть установлены практически на любом участке, а основным критерием выбора места под монтаж является соответствие дизайну интерьера.

В ванной комнате и кухне, а также в других помещениях, характеризующихся повышенными показателями влажности, устанавливаются выключатели, имеющие прорезиненные или надежные пластиковые кожухи.

Как правильно подключить выключатель света

Самостоятельное подключение выключателя на освещение, как правило, не вызывает сложностей даже при отсутствии практических навыков работ с электросетями.

Тем не менее, существуют некоторые конструктивные особенности, которые обязательно нужно учитывать при установке такого устройства.

С одной клавишей

Рассмотрим схему подключения выключателя света с одной клавишей. Одноклавишные выключатели – наиболее распространенный и лёгкий в подключении вид коммуникационных устройств. Технология самостоятельной установки выключателя с одной клавишей следующая:

  • отключить электроэнергию;
  • разобрать корпус выключателя, сняв клавишу и рамку защиты;
  • определить при помощи индикатора жилы на «фазу», «ноль» и «заземление»;
  • определить расположение трёхжильного провода, идущего от электрического щитка и двухжильного провода, проложенного к осветительному прибору;
  • выполнить подсоединение проводов согласно их назначению;
  • заизолировать контакты, после чего уложить их в распределительную коробку.

Общая схема подключения одноклавишного выключателя и двух светильников

На заключительном этапе выключатель фиксируется на отведенное место и собирается в обратном разборке порядке.

Некоторые домовладельцы замечают, что именно в их квартире или доме постоянно перегорают лампочки, не отслужив положенный срок. Разберемся в причинах поломок и попробуем их устранить.

Обзор и характеристики ламп освещения представлены .

Схемы подключения ламп дневного света вы найдете . Подключение с дросселем и без дросселя.

Двухклавишный

Выключатели на две клавиши устанавливаются при необходимости обеспечить управление парой групп осветительных приборов.

Технология подключения такого электро-коммуникационного устройства не имеет существенных отличий от установки стандартного выключателя:

  • отключение системы электрического питания;
  • разборка выключателя. Поддеть при помощи острого предмета обе клавиши, чтобы снять с корпуса. Открутить винтовое соединение и снять рамку защиты;
  • определение обозначения фаз;
  • зачистка кончиков трёхжильного провода;
  • подключение «провод-фазы» на контакт, обозначенный литерой «L»;
  • подключение оставшейся пары проводов на контакты клавиш;
  • на втычных выключателях в отверстие вставляется провод и производится фиксация при помощи пружины, а на винтовых моделях используется болтовой соединение;
  • проверка надежности и качества всех закреплений.

Подключение выключателя на две клавиши

На заключительном этапе подключения выполняется установка устройства внутрь подрозетника и последующее тестирование работоспособности.

Важно помнить, что модульные двухклавишные выключатели отличаются фиксацией механизмов внутрь специального суппорта и последующим надежным закреплением при помощи шурупов в подрозетнике.

Проходный вид

Такой вариант выключателя на свет характерно отличается наличием пары одинарных проходных выключателей, которые заключены в единый корпус. Функционирование обусловлено принципом «перекидывания» контактов, из которых пара «идёт» на вход и четыре – на выход. Технология подключения выключателя проходного типа следующая:

  • установка проходного выключателя на постоянное место;
  • подсоединение к осветительным приборам трехжильного кабеля, учитывая «ноль», «фазу» и «заземление».

Схема подключения проходного светильника

На заключительном этапе осуществляется проведение проводов от выключателя и осветительных приборов до распределительной коробки, где выполняется их соединение.

Дуговая ртутная люминесцентная лампа обычно применяется для освещения открытых пространств и производственных помещений. Правильная – гарантия долгой службы осветительного прибора.

Принцип работы и устройство люминесцентной рассмотрим .

Схема подключения лампочки через выключатель

Как подключить лампочку через выключатель? Способов, позволяющих осуществить запитку лампы через выключатель, несколько. Чаще всего одиночный ламповый осветительный прибор подключается посредством пары проводов к выключателю с одной клавишей.

Трёхрожковые осветительные приборы могут подключаться отдельно или группами к двухклавишному выключателю при помощи электрической разводки тремя проводами. Раздельно и одновременно управлять тремя разными светильниками можно при помощи установленного трехклавишного выключателя.

Схема подключения трехрожковой люстры

Какой использовать провод на выключатель?

Мягкие провода представлены большим количеством тонких проводников, поэтому им в процессе соединения потребуется обеспечить сильное обжатие или напрессовку специальным наконечником. Кабели, представленные единственной жилой, носят название «жестких», и не могут использоваться на участках с изгибами или сильными вибрациями.

Лучше всего использовать трехжильные провода с наличием дополнительного заземляющего провода.

В процессе монтажа электрической проводки применяются медные NYM-кабели круглой формы на основе однопроволочной жилы, гибкие медные ПВСПВС-кабели из скрученных многопроволочных отожженных жил с изоляцией ПВХ, медные однопроволочные ВВГВВГ-кабеля с изоляцией ПВХ.

Московскими производителями выпускаются провода, которые обладают более толстой и надежной изоляцией. Главными условиями применения кабелей для подключения выключателей по-прежнему являются надежный монтаж и полное соответствие нагрузке.

Видео на тему

Освещение в квартире является важной составляющей всей домашней электропроводки. В свою очередь, освещение без выключателей представить сложно. Поэтому установка выключателя довольно востребованный вид электромонтажных работ, научиться которому не составит большого труда. В этой статье мы подробно рассмотрим, как выполнить подключение выключателя своими руками.

Виды выключателей

Современные выключатели классифицируются на несколько видов.

По своей конструкции:

  • одноклавишные;
  • двухклавишные.

По способу монтажа:

  • внутренние;
  • наружные.

Выбор, какой именно установить, зависит от вида вашей электропроводки и от типа светильника.

Особенности подключения выключателя

Выключатель представляет собой коммутационное устройство для замыкания и размыкания электрической цепи путем разрыва фазы.

Поэтому через выключатель должен проходить именно фазный провод, никак не нулевой, который должен проходить к месту установки светильника напрямую от распределительной коробки.

В некоторых квартирах иногда встречается неправильное подключение. Это чревато тем, что при выключенном свете во время замены лампочки может произойти поражение электрическим током, так как вместо фазы отключен ноль, и патрон от лампочки находится под напряжением.

При обнаружении такого неправильного подключения следует поменять фазность проводов. Для этого в распределительной коробке нужно поменять схему на правильную.

При установке данного устройства возникает вопрос, на какой высоте устанавливать его, есть ли какие-то правила и стандарты. Согласно правил устройства электроустановок:

  • Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура.
  • Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
  • Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

В советское время были несколько иные требования, на какой высоте устанавливать выключатели в квартире. Стандартная высота была на уровне 1,6 м. Поэтому во многих квартирах они и сейчас расположены «на уровне глаз».

Подготовка рабочего места

При выполнении любых электромонтажных работ в первую очередь необходимо отключить подачу электроэнергии, проверить отсутствие напряжения, исключить возможность повторного несанкционированного включения напряжения. С помощью индикатора напряжения определить, какой из проводов в распределительной коробке является фазным, и пометить его маркером.

Подготовить необходимые инструменты:

  • пассатижи;
  • индикатор напряжения;
  • отвертка;
  • нож строительный;
  • маркер.

Выключатель такого типа устанавливается в квартирах с внутренней электропроводкой, то есть вся проводка скрыта в стене.

В месте установки розетки должно быть углубление, в которое установлена специальная коробка для выключателя, в которую выведен провод.

Порядок работы:

  1. Подготовка выключателя к монтажу. Необходимо разобрать выключатель, для этого, открутив винты, соединяющие кнопку с рамкой, нужно снять ее с рамки.
  2. Срезать изоляцию с проводов в месте их присоединения, оставив около 1 сантиметра оголенного участка на каждом.
  3. В отверстия для проводов вставить оба фазных провода: идущий от распределительной коробки во входное отверстие и идущий от выключателя к месту установки светильника в выходное отверстие.
  4. Туго закрутить винты для надежной фиксации проводов, которые не должны свободно двигаться.
  5. Установить механизм в специальную коробку в стене и надежно зафиксировать во избежание расшатывания.
  6. Установить на механизм снятую ранее рамку и закрепить ее винтами.
  7. Установить клавиши выключателя.

Если речь идет не о замене, а о монтаже нового выключателя возникает необходимость монтажа специальной коробки под выключатель. Делается это следующим образом:

  1. В месте установки выключателя электропроводки сделать нишу-углубление в стене по размеру чуть больше размеров коробки.
  2. Вывести через отверстие в дне коробки фазный провод. Закрепить коробку в нише с помощью любого раствора для штукатурки.

Подключение наружного одноклавишного выключателя

Если домашняя электропроводка выполнена открытым способом, то есть поверх стен, то применяются наружные выключатели. В данном случае коробка под выключатель не применяется, выключатель крепится прямо на стену с помощью саморезов, а в некоторых случаях, и дюбелей.

Порядок работы:

  1. Разобрать выключатель. Для этого снять с него клавиши, открутить винты, крепящие механизм к корпусу.
  2. Срезав изоляцию на концах проводов, вставить фазный провод, идущий от распределительной коробки во входное отверстие механизма, а идущий от выключателя к месту монтажа светильника в выходное отверстие.
  3. Закрутить винты для надежной фиксации проводов.
  4. Закрепить на стене подрозетник с механизмом, соединить с корпусом выключателя. Некоторые модели выключателей бывают без подрозетника, в таком случае механизм крепится прямо на стену.
  5. Установить клавишу.

Подключение двухклавишного выключателя

Установка такого вида выключателя применяется в следующих случаях:

  • Плафоны люстры разделены на секции для регулирования уровня освещенности, каждая секция подключается к отдельной кнопке выключателя.
  • Выключатель подключен к автономным светильникам.

Если с одноклавишным выключателем все понятно и просто, то подключение двухклавишного кажется намного сложнее: клеммная коробка отличается и проводов побольше. На самом деле больших затруднений это вызвать не должно, алгоритм подключения тот же. Устройство ненамного отличается от одноклавишного.

Порядок работы:

  1. Разобрать выключатель. Механизм несколько отличается от одноклавишного. Но в этом нет ничего страшного: в современных выключателях все контакты маркируются. L — контакт для питающей фазы, отходящие контакты обозначены стрелками вниз.
  2. Срезав изоляцию с проводов в месте их присоединения, присоединяем провода к соответствующим контактам механизма.
  3. При внутренней установке закрепить механизм в специальной коробке в стене, надеть снятую ранее рамку. При наружной — закрепить на стене, установить корпус выключателя.
  4. Установить клавиши.

Подключение выключателя с подсветкой

Кто хотя бы однажды в поисках выключателя в полной темноте, не спотыкался об лежащую на полу обувь и другие предметы, и, ругаясь, с трудом нашаривал на стене заветную кнопку? Эта ситуация всем до боли знакома. Поэтому для облегчения поисков и был создан выключатель с подсветкой. При выключенном свете индикатор светится и указывает на его местонахождение.

Принцип конструкции и работы выключателя с подсветкой

В отличие от обычного, выключатель с подсветкой снабжен световой индикацией, в роли индикатора выступает неоновая лампа или светодиод, подключенный параллельно к контактам устройства и токоограничивающий резистор, понижающий напряжение в сети.

Когда мы отключаем свет, и в контактах выключателя происходит разрыв фазы, идущей к светильнику. Но при этом цепь, к которой подключен светодиод индикатора, не разрывается. Резистор понижает входящее напряжение до минимума, необходимого для включения светодиода.

При включении света, индикатор отключается. Это происходит от того, что ток идет по пути наименьшего сопротивления. К светильнику подведен провод с сечением значительно большего, чем у провода, идущего к светодиоду, а значит и сопротивление значительно меньше.

Возникает резонный вопрос: если загорается светодиод индикатора, значит есть напряжение, почему тогда не включается лампа в светильнике? Все дело в резисторе, через который проходит ток к светодиоду. Он понижает напряжение до уровня, которого не хватает для включения лампочки в люстре, но хватает для включения светодиода.

Подключение выключателя с подсветкой выполняется так же, как и обычного.

Выключатель с подсветкой не рекомендуется подключать совместно с люминесцентными или светодиодными лампами, оснащенными пускорегулирующим устройством. Причина в том, что при отключенном выключателе ток, идущий через светодиод к лампе, заряжает фильтрующий конденсатор, которому для зарядки много тока не нужно. Конденсатор, в свою очередь, пытается включить схему запуска энергосберегающей лампы. Однако заряда конденсатора не хватает, он разряжается, и лампа снова гаснет. И так может продолжаться бесконечно.

Поэтому выключатель с подсветкой устанавливается только на лампы накаливания или галогенные лампы.

Также следует обратить внимание на то, что если лампа отсутствует или перегорела, подсветка не будет работать. По той простой причине, что светодиодному индикатору, чтобы он загорелся, нужны и ноль, и фаза. А ноль к индикатору идет от выключенной люстры на потолке. Если лампа отсутствует, то значит и цепь питания разорвана.

Соблюдение техники безопасности

Ну вот мы и разобрали, как выполнить установку выключателей – одну из наиболее простых электромонтажных работ, не требующей особых умений и талантов. Если заранее все изучить и понять, что, как и почему именно так делается, то Вы легко и быстро сможете проделать эту доселе не знакомую процедуру установки выключателя.

И один из важнейших моментов – это соблюдение техники безопасности, иначе сила тока будет проверять вас на прочность. А правил техники безопасности не так уж и много:

  1. Перед началом работы прекратить подачу электроэнергии, отключив автоматы в электрощите. Принять меры для исключения возможности повторной подачи напряжения.
  2. Все инструменты должны быть исправны. Необходимо проверить отсутствие повреждений и сколов на изолирующих частях инструментов.
