Обзор материнской платы GIGABYTE GA-H55M-USB3. Gigabyte GA-H55M-USB3 и GA-H57M-USB3 — заманчивая парочка microATX-плат LGA1156 Какая игровая из материнок gigabyte h55m s2h

Уже уходит век сокета 1156, все давно уже обновились на 2011, но я решил попробовать такую сборку.

Не передать то буйство эмоций, которые я испытал при распаковке посылки.

Интересная история, как я выбирал товар.

Нашел подходящую плату по хорошей цене.
У продавца 4 варианта.

Добавил себе в заказ, написал посреднику: Мне нужен АСУС!!!


Ответ: ок, и увеличили цену

А что приехало?

Очень похожа, имеет так же питание проца 8 пин, радиатор на VRM. (сарказм)

Вопрос с поддержкой уладил, сделали возврат на мой Аккаунт, закажу со следующей посылкой.
Обманул продавец, а не посредник. А я сэкономил, не сделал запрос фотографии товара.

Материнская плата Б\У и в виде далеком от товарного. У продавца склад в сарае на болоте?
Очень не доволен внешним видом, но упаковка была отличная.

Поставлялась в обычной коробке, материнка дико замотана в пупырку, а сокет прикрыт бумажкой из глянцевого журнала.

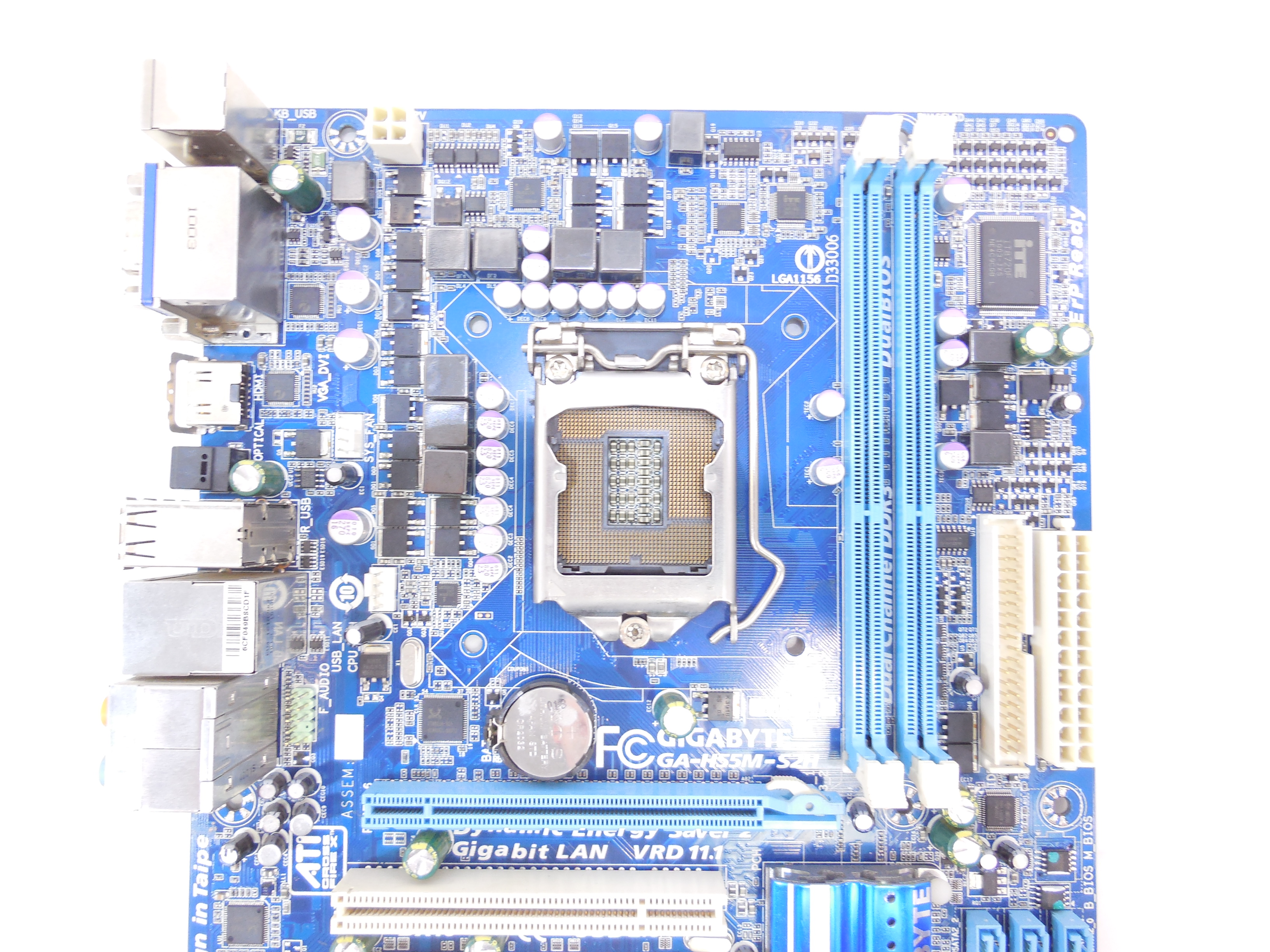

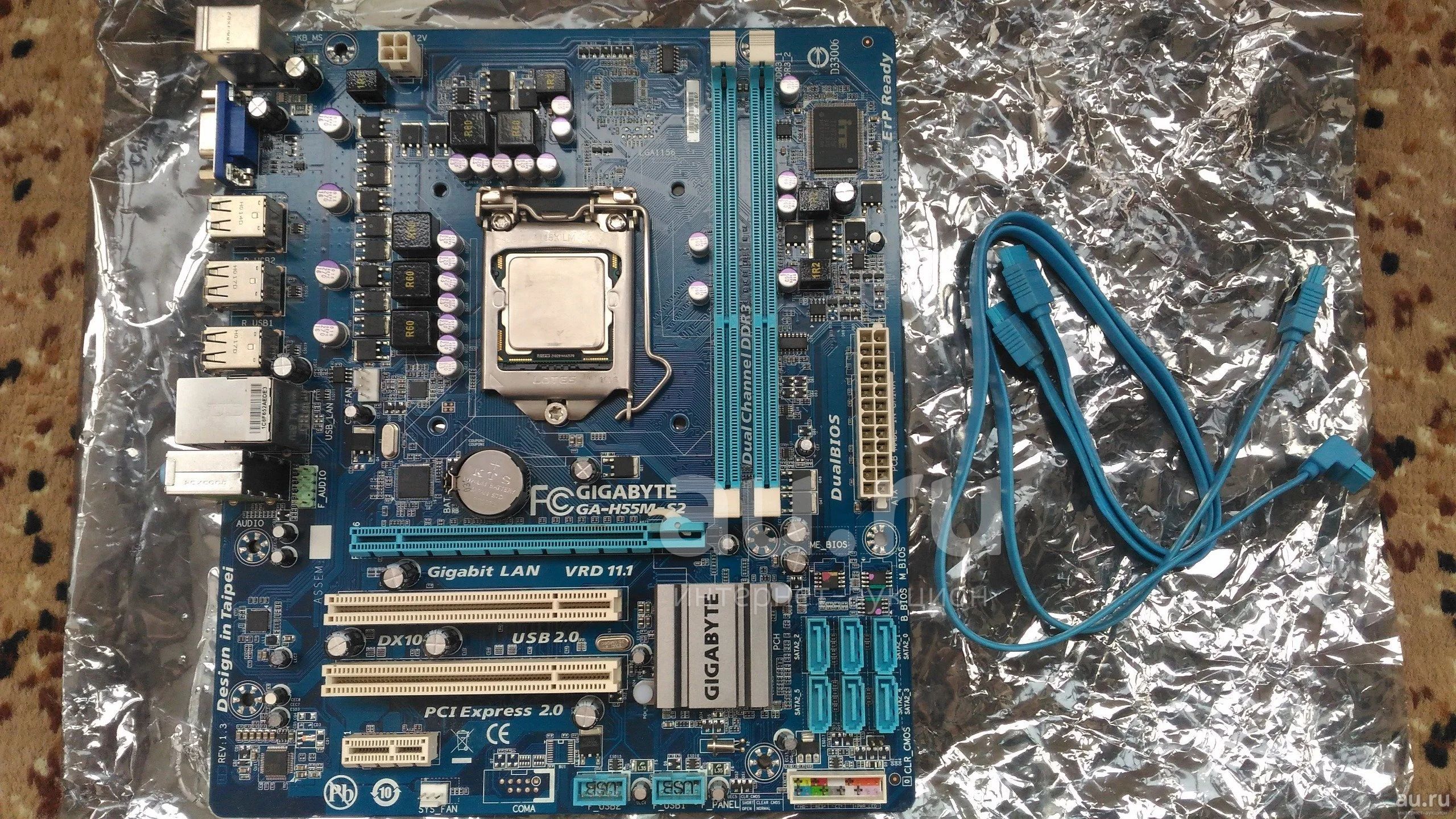

Так выглядела новая плата

То, что меня расстроило, т.к я не порывался её купить: отсутствие радиатора на VRM зоне, питание 4 пин, всего два слота под ОЗУ. Только «силовые» конденсаторы твердотельные.

Характеристики




Размер: microATX 244мм x 210мм

Теперь вернусь к главному: почему сокет 1156? Все дело в процессорах, списанные серверные Xeon x3440, которые являются аналогами i7 первого поколения, стоят смешных денег.

Нашел очень удобную табличку в сети.


Цены для старших моделей уже не актуальны(ниже)

Для тестов заказал х3440 и х3470 (цены по 15/26 $, соответственно.)

Что мы имеем в таком случае? За тысячу рублей - i7, который можно прилично разогнать по шине (BCLK)
Чем чреват разгон? Повышением как температуры самого процессора, так и компонентов материнки, особенно зоны VRM.
Значит, нужно ставить, относительно дорого охлаждение на проц и покупать дорогу материнку.
Насколько все дорогое? Минимально адекватная материнка стоит от 36 баксов, та, которую я зотел получить? Asus p7h55-m
Имеется радиатор на цепях питания, фаз питания маловато, конечно.

ASUS P7P55D уже прилично дороже, около 60$ на тао. (+ доставка)


Есть еще более продвинутые варианты, но тут уж падает коэффициент- цена/производительность.

Я же получил на тест самую бичовскую материнку без радиаторов и 5ю фазами питания.

Обзор будет узконаправленный.

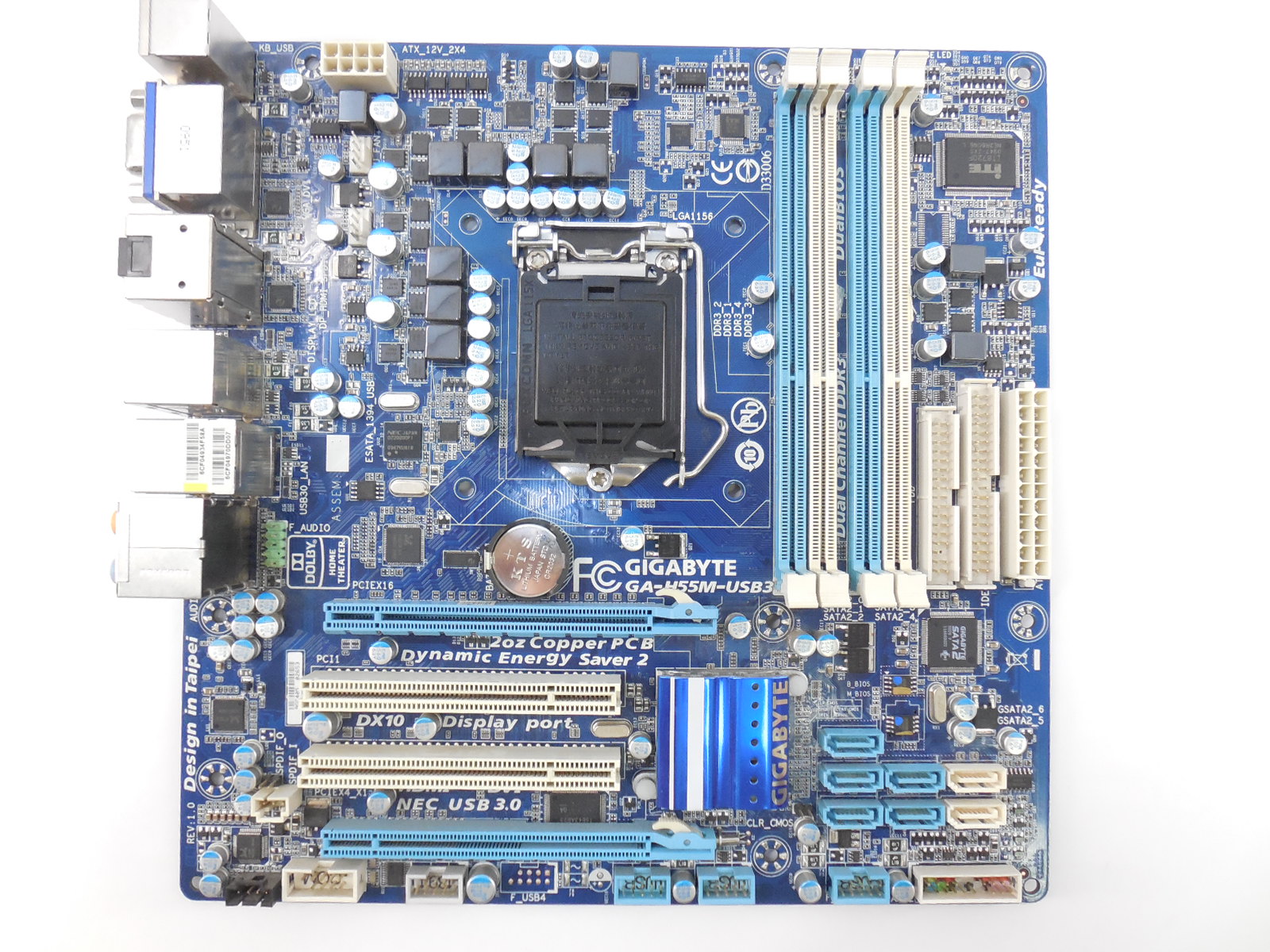

Приехала вот такая посылочка.

Коробка материнки б/у

Состояние… м-да.

Разъемов для пропеллеров всего два: CPU и один Sys Fan, который находится в нижней части платы.

Пункт первый , работоспособность.

Зона выводов на переднюю панель подписана, все понятно. Замыкаем PW.


Материнка завелась.
В разделе биос-а, вкладка integrated peripherals, переключаем режим работы на AHCI


Для загрузки с флешки в приоритет ставим USB-HDD.
Винда загрузилась, обновилась и тд и тп. Установил все драйвера, а теперь главное.

Пункт второй, разгон - основная ее задача.

Спрячу под спойлер

Открываем первую настройки первой строки биоса
" width=600 />

Версия биоса самая свежая, F3.


Первая строка под-меню покажет состояние ПК на данный момент.


Вы можете заметить, что шина, вместо стандартной 133 МГц уже разогнана мной до 186 МГц. При этом частота ЦП равна 3.5 ГГц, а памяти 1800 МГц, при таймингах 10-11-11-28.
Пункт второй: Расширенные настройки частот.


Странно, но работа с множителем разрешена, но проблематична. Для проверки возможностей разгона по шине выставил множитель 9 и не смог потом откатить на 19, сбрасывал биос. В общем, не стоит трогать.
Множитель QPI поставил минимальный, т.к. с разгоном шины, будет и расти частота шины QPI.

Advanced CPU core features (Расширенные настройки процессора):


Турбобуст и алгоритмы энергосбережения рекомендуется выключить.

Для доступа к разгону по шине нужно раздел BCLK контроль перевести в положение Включено.
Множитель памяти, максимальный: х10.
Остальное не трогал.

Ручная настройка таймингов возможна. В авто режиме, материнка выставила нормальные значения, не изменял.

Advanced voltage settings


Прямого контроля напряжения процессора нет, но можно изменить значения DVID.
Есть варианты: авто, норма, числовые значения выше и ниже нормы. С шиной 186 процессор стабильно работает без увеличения напряжения.

Методика разгона в идеале:
1)Ставим минимальный множитель процессора. (х9)
2)Множитель памяти ограничиваем на минимальном (х6)
3) Выставляем шину BCLK в 200 Мгц и шагово ее изменяем по результату.
* система запустилась и стабильна в тяжелых бенчмарках -> после прогона повышаем на 2(5) единицы.
* система не запустилась или не стабильна в тяжелых бенчмарках -> понижаем на 2(5) единицы.
4) Если винда стартует, но сыпется в тестах / вылетает бсод после запуска, повышаем напряжение процессора на один шаг.

Материнская плата не имеет радиаторов на зоне VRM, поэтому разгон осуществлял без увеличения напряжения.
Прихолхозил кулер, т.к. плата находится не в корпусе.

После прогона LinX температура на цепях питания около 82 градусов и распределена не равномерно. (в квартире 30+С)


В повседневных задачах(играх тоже) процессор грузится на 0-50% от своего максимума и температура VRM около 50С
Уже заказал радиаторы.


Стоит ли внимания эта древность? Да, однозначно.
В синтетике проигрывает моему i7 7700, что логично, НО! С учетом цены его игровая производительность замечательная.
Пример теста на стабильность

Конфиг системы:
x3440, 3.5 ГГц, Башня Deepcool GAMMAXX S40, Rx460, SSD 120гб, 4+4 1600 МГц ОЗУ.

Силенок нагрузить 1060 у процессора хватает, подробности в обзоре CPU совсем скоро.


Энергопотребление с rx460
пиковое 245 Вт


в простое 90-95вт


Стоимость с учетом доставки из Китая двух наборов 210$.

Можно ограничиться встройкой и взять i3 или i5, получится очень бюджетный пк для работы.

Для новых процессоров Intel с встроенным графическим ускорителем. В принципе, плюсы этих чипсетов (поддержка достаточно скромной, по меркам 3D-игр, графики Intel GMA HD) действительно не полностью компенсируют невозможность организовать нормальный SLI/CrossFire, так что топовые модели на H55/H57 мы увидим навряд ли. Более странно, что производители плат не спешат хвататься за возможность создать специфические модели для домашнего медиацентра, к чему функциональность новых чипсетов/процессоров Intel как раз располагает. Пока же из арсенала Gigabyte для этой ниши наиболее подходят несколько плат, имеющих в названии суффикс -USB3 и отличающихся, как нетрудно догадаться, поддержкой USB 3.0. Одну из таких моделей мы непременно рассмотрим в будущем, а пока у нас на тестировании очень похожая плата, с богатой специфической функциональностью в области поддержки устройств отображения, но чуть ниже рангом, потому что она USB 3.0 не поддерживает.

Особенности платы

Все самое интересное у Gigabyte H55M-UD2H вынесено на заднюю панель, вид текстолита сверху не дает никакой пищи для рассуждений: обычная модель типоразмера microATX, с типичными достоинствами (компактность) и недостатками (скученность и возможное перекрытие разъемов картами расширения). Обращает на себя внимание своеобразный подбор слотов расширения: во всей новой линейке миниатюрных плат Gigabyte использует один «полноценный» слот PCI Express x16, один «псевдо-» (физически подключенный к четырем линиям PCI Express от южного моста, то есть со скоростью PCI-E 1.1) и 2 слота PCI. И хотя при установке габаритной видеокарты пострадает именно PCI, дизайн платы в целом имеет отчетливый привкус консервативности: на текстолите нашлось место разъемам IDE и FDD, разъему для подключения COM-порта на планке и пр. В то же время, плата не избалована излишествами, из неочевидных дополнительных контроллеров можно назвать разве что FireWire, а порт eSATA реализован максимально бюджетным способом - на заднюю панель просто выведен один из чипсетных портов. Мы такую экономность и консервативность можем только одобрить.

Как и в прочих платах, рассчитанных на установку процессоров на ядре Clarkdale, стабилизатор питания процессора усложнен, теперь он имеет аж три независимых ШИМ-контроллера: для ядра процессора, для блока Uncore, включающего контроллер памяти, и для интегрированного видео. В итоге получается весьма приличная схема с 4+2+1 каналами и тремя полевыми транзисторами в каждом канале. Конкурировать с топовыми моделями, у которых число независимых каналов в конвертере питания двузначное, такая плата, конечно, не может, но схема абсолютно адекватная, и препятствием для разумного разгона станет навряд ли. Кроме того, современные платы Gigabyte, имеющие в названии суффикс UD, реализуют все преимущества серии Ultra Durable 3: увеличенную толщину слоев питания и заземления в печатной плате, полимерные конденсаторы японского производства (Nichicon) с повышенным сроком службы, полевые транзисторы с низким сопротивлением открытого канала (R DS(ON)), дроссели с ферритовым сердечником.

Система охлаждения набортных компонентов ожидаемо очень простая. На чипсете, который ввиду своего незначительного TDP едва ли нуждается в особой заботе, установлен скромный радиатор, достаточно невысокий, чтобы не мешать установке поверх него карт расширения. Компоненты же стабилизатора питания процессора и вовсе предоставлены сами себе (при таком количестве каналов и полевых транзисторов в них это абсолютно оправдано), они не снабжены даже простыми радиаторами, не говоря уж о сложных решениях с тепловыми трубками. Опять же, рекордов разгона при такой конфигурации системы охлаждения вам побить не удастся, но для любых разумных применений, особенно подразумевающих создание тихого домашнего медиацентра, это то что нужно. При работе заметно нагревается только радиатор на чипсете, а полевикам в цепи питания процессора за глаза хватает общей вентиляции в корпусе.

Не балует плата и всяческими свистками и погремушками, которые обычно реализуют на топовых моделях специально в расчете на энтузиастов, готовых копаться во внутренностях открытого корпуса. У Gigabyte H55M-UD2H из необязательных украшений на корпусе можно назвать разве что систему светодиодных индикаторов, отражающую в реальном времени загрузку процессора и соответствующее количество активных каналов в преобразователе напряжения. Информация для обычного пользователя совершенно бесполезная (в отличие от простенькой индикации проблем при старте компьютера), но она достается бесплатно вместе с ШИМ-контроллером, так что особых средств для внедрения не требует.

Разумеется, данная технология имеет у Gigabyte (как и у всех остальных производителей материнских плат, впрочем) статус фирменной, а контролируется она утилитой Dynamic Energy Saver 2 . Программка эта, кстати, реализует и полезную функциональность помимо визуализации работы ШИМ-контроллера Intersil: она позволяет настраивать параметры режимов энергосбережения и быстро переключаться между ними. Из других полезных фирменных утилит вспомним EasyTune 6, предоставляющую огромное количество справочной низкоуровневой информации о системе и обеспечивающую расширенный мониторинг , управление «умной» работой вентиляторов и различные режимы разгона.

Плата попала к нам на тесты в OEM-комплектации, так что ничего не можем добавить к информации с сайта производителя, согласно которому комплект поставки H55M-UD2H абсолютно минимальный: буквально пара кабелей и диск с книжкой-руководством. Да и этого, в общем, вполне достаточно.

Функциональность

Задняя панель раскрывает потенциал этой платы. Здесь налицо максимальная реализация возможностей графического ядра Intel HD Graphics: 4 различных видеовыхода (причем DisplayPort мы наблюдаем едва ли не впервые вообще), одновременно работать из которых могут любые два (независимо). Более того, BIOS Setup платы позволяет встроенному видео работать параллельно с внешним (чего, скажем, лишены покупатели плат Intel на H55), однако функционировать при этом будет только аналоговый выход D-Sub на задней панели. Звуковое сопровождение, если вас не устраивает его вывод вместе с видео через HDMI или DP, можно получить через цифровой разъем S/PDIF-Out или через набор аналоговых выходов. Кроме того, базовая функциональность недорогих моделей здесь ненавязчиво дополнена портами FireWire и eSATA. Таким образом, сожалеть остается лишь об отсутствии USB 3.0, да и вообще портов USB, честно говоря, маловато.

Плата предоставлена на тестирование производителем

Совсем недавно было представлено новое семейство процессоров Clarkdale с интегрированным видеоядром. Специально для этих процессоров была разработана системная логика 5-й серии Intel H57, H55 и Q57 Express, особенностью которой является поддержка цифрового интерфейса FDI (Flexible Display Interface) для вывода видеосигнала встроенного в процессор GPU. Так же как и решения на чипсете Intel P55 Express, платформы на Intel H57 и H55 Express имеют процессорный разъем Intel LGA1156. Более подробно об архитектуре новых чипсетов, отличиях и остальных особенностях можно узнать из обзора материнской платы Intel DH55TC , которая является своего рода «референсом» от производителя процессоров. В сегодняшнем обзоре мы рассмотрим материнскую плату GA-H55M-UD2H на Intel H55 Express от одного из ведущих производителей материнских плат, компании GIGABYTE, и попробуем увидеть отличия от «эталона».

Свой модельный ряд компания GIGABYTE пополнила сразу четырьмя решениями на системной логике Intel H55 Express и одним на Intel H57 Express.

Для начала кратко охарактеризуем их.

Самой бюджетной моделью в серии является . Она выполнена в форм-факторе microATX и не имеет дополнительных контролеров, которые могли бы расширить возможности дисковой подсистемы. Слотов для оперативной памяти всего два, но, несмотря на это, плата поддерживает память DDR3-2133+. Материнская плата GIGABYTE GA-H55M-S2H не относится к решениям категории Ultra Durable 3, поэтому основная масса конденсаторов на ней обычного типа с жидким электролитом, исключением является лишь узел питания процессора и оперативной памяти.

О материнской плате сегодня пойдет речь детальнее, но, все же, охарактеризуем кратко и ее. По сравнению с первой моделью она имеет ряд небольших преимуществ:

• Четыре слота оперативной памяти;
• Внешний порт eSATA;
• DisplayPort;
• Контроллер FireWire с двумя портами IEEE 1394a;
• Соответствие технологии Ultra Durable 3.

Материнская плата отличается от GIGABYTE GA-H55M-UD2H поддержкой интерфейса USB 3.0 (два порта чипа NEC D720200F1) и наличием дополнительного SATA контроллера для поддержки двух портов SATA с возможностью организации RAID 0, 1 и JBOD. Также можно отметить, что на GIGABYTE GA-H55M-USB3, в отличие от предыдущих моделей, был усилен узел питания процессора, о чем свидетельствует появление 8-контактного разъема питания и использование силовых транзисторов другого типа.

Модель отличается от GIGABYTE GA-H55M-UD2H, которую мы сегодня рассмотрим, большими возможностями расширения. Так как она выполнена в форм-факторе ATX, это позволило реализовать на GIGABYTE GA-H55-UD3H на два слота PCI больше. Из некоторых минусов GIGABYTE GA-H55-UD3H, можно заметить отсутствие контроллера FireWire и отсутствие на интерфейсной панели видеовыхода DisplayPort.

Самой «продвинутой» материнской платой серии на данный момент можно считать на чипсете Intel H57 Express. Отличиями старшего чипсета от Intel H55 Express является большее число портов USB и линий PCI Express. Также немаловажное отличие чипсета Intel H57 Express – возможность организации на портах SATA RAID-массивов уровней 0, 1, 5 и 10. Во всем остальном материнская плата GIGABYTE GA-H57M-USB3 повторяет модель GIGABYTE GA-H55M-USB3. И в первую очередь выделяется наличием контроллера USB 3.0 с двумя портами на панели ввода/вывода.

Примечательно, что поддержи интерфейса SATA 3.0 ни одна из моделей на чипсетах Intel H55 и H57 Express не получила. К тому же, можно заметить, что на всех моделях используется похожая схема питания процессора, хотя на GIGABYTE GA-H55M-USB3 и GIGABYTE GA-H57M-USB3 предположительно используются более мощный узел, на что стоит обращать внимание, если предполагается серьезный разгон процессора.

Спецификация материнской платы GIGABYTE GA-H55M-UD2H:

Возможности чипсета Intel H55 Express почти полностью реализованы на материнской плате GIGABYTE GA-H55M-UD2H: задействованы все шесть линий PCI Express, имеется поддержка всех четырех видеовыходов и 12 портов USB. Не хватило места на плате лишь еще для двух слотов PCI. В дополнение функциональные возможности были расширены несколькими контролерами. В частности для поддержки устаревших портов COM и FDD служит чип iTE IT8720, а для работы интерфейса IDE ATA-133/100/66/33 - чип JMicron JMB368.

К нам на тестирование материнская плата GIGABYTE GA-H55M-UD2H попала без комплектации и фирменной упаковки. Судя же по фотографии производителя, упаковка у нее очень яркая. На ней обозначена технология Ultra Durable 3 и пакет из 6 фирменных утилит Smart 6. Комплекс Smart 6 должен повысить производительность системы, сократить время загрузки, управлять безопасностью и поможет восстанавливать необходимые системные файлы одним нажатием кнопки мыши.

Комплектация материнской платы GIGABYTE GA-H55M-UD2H (получена из официальных источников):

• DVD-диск с ПО и драйверами к Windows XP, Windows Vista, Windows 7;
• руководство пользователя на английском языке, краткая инструкция по установке;
• два шлейфа Serial ATA;
• шлейф UltraDMA;
• фирменная наклейка;
• заглушка на заднюю панель корпуса.

Комплектация у GIGABYTE GA-H55M-UD2H, как и предполагалось, небольшая, и включает только самое необходимое.

Все конденсаторы на материнской плате GIGABYTE GA-H55M-UD2H полимерные, а дросселя с ферритовым сердечником, как и требует того технология Ultra Durable 3.

Система охлаждения системной логики небольшая, так как чипсет Intel H55 Express имеет низкое энергопотребление. Во время тестирования радиатор был просто теплым.

Несмотря на то, что PCB материнской платы GIGABYTE GA-H55M-UD2H малого размера, компоновка имеет лишь один недочет - длинная видеокарта будет блокировать защелки слотов оперативной памяти.

Как мы уже отмечали, чипсет Intel H55 поддерживает шесть портов SATA, из которых один внешний, и двенадцать портов USB, половина из которых выведена на интерфейсную панель.

Слотов для карт расширения на GIGABYTE GA-H55M-UD2H немного – два PCIE х16 и два PCI. Нижний слот PCIE х16, имеет только четыре линии PCI Express, причем их обеспечивает чипсет и они по пропускной способности соответствуют спецификации PCI Express 1.1. Материнская плата GIGABYTE GA-H55M-UD2H, как и все остальные решения этой серии, поддерживает технологию CrossFireX в конфигурации x16+x4, которая ограничивает возможности связки пары видеокарт.

Из остальных интерфейсов материнской платы GIGABYTE GA-H55M-UD2H можно подчеркнуть наличие FireWire-контроллера T.I. TSB43AB23, который имеет два порта – внешний и внутренний, а также наличие гигабитного сетевого контроллера Realtek RTL8111D.

В качестве звукового кодека используется 8-канальный HDA-кодек Realtek ALC889, разъем для фронт панели которого поддерживает форматы вывода HDA и AC`97.

6-фазная схема питания процессора поддерживает технологию энергосбережения Dynamic Energy Saver Advanced. Возле слотов памяти можно найти четыре индикатора, которые отображают количество работающих фаз. Узел питания оснащен 4-контактным разъемом питания и дополнительных элементов охлаждения на транзисторах не имеет.

Для управления питания встроенного в процессор контроллера памяти используется 2-фазный ШИМ-контроллер ISL6322G.

Питание ядра процессора осуществляется благодаря 4-фазной схеме питания на основе ШИМ-контроллера ISL6334. В целом такой узел питания должен обеспечить поддержку всех процессоров в корпусе LGA 1156, а также не препятствует их умеренному разгону.

На заднюю панель материнской платы GIGABYTE GA-H55M-UD2H выведены следующие порты: один PS/2 для клавиатуры или мыши, оптический S/PDIF, VGA и DVI видеовыходы, интерфейсы высокой четкости HDMI и DisplayPort, порт IEEE 1394a, шесть портов USB, порт eSATA, разъем RJ45 для сетевых соединений, а также шесть разъемов для 8-канального звука.

Из недостатков GIGABYTE GA-H55M-UD2H можно выделить наличие только двух разъемов для вентиляторов. Оба разъема для вентиляторов 4-контактные, а значит поддерживают PWM-режим питания.

BIOS материнской платы GIGABYTE GA-H55M-UD2H на коде Award с достаточно широким набором настроек, с помощью которых можно производить разгон системы.

Все необходимые для разгона настройки находятся в разделе «MB Intelligent Tweaker (M.I.T.)», причем настройки разделены по группам. Вдобавок, в этом разделе производится мониторинг некоторых параметров системы, таких как частота процессора и памяти, температура процессора и чипсета, а также текущее напряжение на процессоре и памяти.

Настройки необходимые для разгона сведены в таблицу:

Количество настроек в BIOS материнской платы GIGABYTE GA-H55M-UD2H действительно очень большое.

В разделе «Advanced Core Features» находятся настройки для управления процессорными технологиями.

Среди всех настроек можно выделить возможность изменения множителя шины QPI. В отличие от материнских плат на системной логике Intel P55 Express, множителей стало гораздо больше, что позволяет более точно определять ее частоту при разгоне.

Материнская плата GIGABYTE GA-H55M-UD2H поддерживает XMP-профили оверклокерских модулей оперативной памяти, хотя их использование и не обязательно.

Также в BIOS имеется возможность настройки таймингов и подтаймингов оперативной памяти в полном виде.

Количества настроек, предназначенных для увеличения напряжения питания компонентов, также достаточно для хорошего разгона.

Например, напряжение на процессоре можно увеличить до 1,9 В, чего в ряде случаев будет более чем предостаточно. Причем, отрадно, что критические и высокие значения напряжений благоразумно выделены яркими цветами.

Напряжение на чипсете можно увеличивать вплоть до 1,5 В. Подобная величина напряжения даже чрезмерна для чипсета Intel H55 Express, на котором напряжение питания можно не увеличивать или увеличивать незначительно даже при очень сильном разгоне процессора.

Еще одной новой настройкой, которую можно выделить является CPU VAXG Voltage, которая позволяет увеличивать напряжение питания на интегрированном GPU.

В разделе мониторинга «PС Health Status» можно следить за:

• температурой материнской платы и процессора;
• скоростью вращения процессорного кулера и корпусного вентилятора;
• напряжением на ядре процессора и оперативной памяти;
• напряжение на линиях питания +5 В и +12В.

Кроме того, в этом разделе можно включить функцию автоматического управления процессорным кулером CPU Smart FAN Control. К сожалению, автоматическое управление скоростью вращения корпусного вентилятора не предусмотрено.

Возможности разгона

Тактовую частоту системной шины материнской платы GIGABYTE GA-H55M-UD2H с процессором Intel Core i7 661 удалось увеличить до значения 230 МГц.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Результаты тестов:

Результаты тестирования производительности на материнской плате GIGABYTE GA-H55M-UD2H оказались немного хуже, чем на материнской плате Intel DH55TC. Сложно сказать с чем это связано, так как основные параметры на обоих системах были одинаковы (проверялись несколько раз): или плата Intel использует скрытые возможности, или для продуктов от других производителей следует ожидать обновленные версии BIOS.

Работа с интегрированным видео

Подобная картина наблюдается и при тестирование интегрированного GPU: присутствует небольшая разница в быстродействии GIGABYTE GA-H55M-UD2H и Intel DH55TC, причем не в пользу первой.

Энергопотребление

Система, основанная на материнской плате GIGABYTE GA-H55M-UD2H, имеет большее энергопотребление, чем аналогичная система на материнской плате Intel DH55TC. Происходит это в первую очередь потому, что по умолчанию GIGABYTE GA-H55M-UD2H устанавливает большее значение напряжения питания процессора. Во-вторых, она оснащена большим количеством контроллеров, которые также немного увеличивают энергопотребление.

Конкурирующая платформа AMD с процессором AMD Phenom II X3 720 и материнской платой на системной логике AMD 785G с интегрированным видеоядром Radeon HD4200 имеет большее энергопотребление, но зато ее стоимость в данном случае будет меньше.

Тестирование звукового тракта на основе кодека Realtek ALC889

Общие результаты (RightMark Audio Analyzer)

16-bit, 44,1 kHz

Встроенный аудио-кодек Realtek ALC889 показывает очень хорошие результаты, поэтому, думаем, его окажется достаточно для подавляющего большинства владельцев.

Выводы

Материнская плата GIGABYTE GA-H55M-UD2H сможет стать хорошей основой для рабочей, мультимедийной или даже игровой системы. Эта модель поддерживает ряд фирменных технологий компании GIGABYTE (UltraDurable 3, Smart 6), имеет контроллер FireWire, оснащается качественным звуковым кодеком и поддерживает четыре типа видеовыходов. Что позволяет подключить к ней любой монитор. В BIOS материнской платы GIGABYTE GA-H55M-UD2H можно найти очень большое количество настроек, необходимых для разгона с широким диапазоном управления и малым шагом. Единственное, что не будет способствовать высоким результатам разгона – не самый мощный стабилизатор питания процессора с 4-контактным разъемом питания ATX12V. В модельном ряду компании GIGABYTE на чипсете Intel H55 Express есть и модели с более мощным узлом питания, поэтому в случае увлечения оверклокингом стоит обратить внимание на GIGABYTE GA-H55M-USB3 или GIGABYTE GA-H57M-USB3, которые вдобавок имеют поддержку USB 3.0. Если же серьезный разгон не предполагается и есть желание или необходимость немного сэкономить, то GIGABYTE GA-H55M-UD2H окажется хорошим выбором.

И Sea Sonic за предоставленное для тестового стенда оборудование.

Несмотря на то, что платы на чипсетах Intel H57/H55 рассчитаны в основном на использование процессоров Clarkdale с интегрированным графическим ядром и выполнены в форм-факторе MicroATX, они вполне пригодны для сборки и высокопроизводительных компьютеров. В качестве подтверждения этому, компания Gigabyte представила плату H55M-UD2H с поддержкой технологии AMD CrossFire, на которой установлено два слота PCI Express Graphics (PEG). Возможности расширения этой модели также включают контроллер последовательной шины FireWire, контроллером интерфейса ParallelATA, а также поддержку ряда "морально устаревших" портов - PS/2, COM и FDD.

⇡ Спецификация платы Gigabyte H55M-UD2H

Упаковка платы Gigabyte H55M-UD2H имеет следующий вид:

Комплектация В комплект поставки входят следующие элементы:

• материнская плата;
• руководство пользователя на английском языке + краткая инструкция по установке;
• руководство пользователя по утилитам Smart 6;
• DVD-диск с ПО и драйверами;
• один ATA133-шлейф;
• два кабеля SerialATA;
• заглушка на заднюю панель корпуса.

С одной стороны, комплектацию платы Gigabyte H55M-UD2H нельзя назвать богатой, но с другой, она полностью аналогична комплектации платы ASUS P7H55-M Pro , которую мы протестировали не так давно. В частности, для шести портов SerialATA в коробке присутствуют только два соответствующих кабеля и нет ни одного переходника питания. Также в комплекте нет планок с внешними портами USB 2.0, FireWire и COM.

Что касается документации, то к ней у нас не возникло никаких претензий. В коробке пользователь найдет полное и краткое руководства пользователя, а также описание утилит серии Gigabyte Smart 6. Содержимое DVD-диска включает полный пакет драйверов и фирменных утилит. Однако оболочка имеет некоторые ошибки, из-за которых ПО приходится искать на DVD-диске и устанавливать вручную:

⇡ Плата Gigabyte H55M-UD2H

Несмотря на форм-фактор MicroATX, инженеры Gigabyte установили на плату два слота PCI Express Graphics.

Первый PEG-слот полнофункциональный, он соединен напрямую с процессором и на него выделяются все 16 линий шины. Второй PEG-слот обслуживается чипсетом Intel H55 и на него выделяется всего четыре линии шины PCI Express. Кроме этого, на плате присутствует еще пара слотов PCI.

Отметим, что установленная видеокарта блокирует защелки слотов DIMM, что доставит некоторые неудобства при сборке. Подключение шлейфов FDD и ParallelATA также затруднено, поскольку соответствующие разъемы расположены между слотами DIMM и основным (24-контактным) разъемом питания, к которому подходит толстый жгут проводов. Дополнительный 4-контактный разъем питания установлен на правом краю платы.

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для соответствующего кулера. Также на плате присутствует еще один четырехконтактный разъем SYS_FAN. На наш взгляд, всего два разъема под вентиляторы явно недостаточно для платы, имеющей претензии на звание системы для компьютерных энтузиастов.

На плате установлено четыре 240-контактных слота DIMM для модулей памяти DDR3. Они разбиты на две группы по два слота, с чередованием цветов. Чтобы задействовать двухканальный режим работы памяти, нужно установить модули в слоты одного цвета. Отметим, что плата поддерживает память стандарта DDR3-1066/1333/1666, а максимальный общий объем памяти равен 16 Гб.

⇡ Возможности расширения

Благодаря чипсету Intel H55, плата поддерживает шесть портов SerialATA II. Пять соответствующих портов окрашены в голубой цвет и расположены около чипсета, а шестой порт выведен на заднюю панель платы.

Плата поддерживает интерфейс ParallelATA с помощью дополнительного контроллера JMB368.

В результате, общее количество подключенных дисков равно восьми. На плате установлено двенадцать портов USB 2.0 - шесть расположено на задней панели, а еще шесть подключаются при помощи планок (нет в комплекте). Также плата поддерживает другой вид последовательной шины - IEEE1394 ("FireWire"), для чего на плату установлен контроллер TSB43AB23 производства Texas Instruments. В результате, плата поддерживает два порта FireWire - один расположен на задней панели, другой подключается с помощью планки (нет в комплекте).

Плата Gigabyte H55M-UD2H имеет восьмиканальный звук РВ Audio, а в качестве кодека используется чип ALC889.

Также на плате установлен высокоскоростной сетевой контроллер Realtek RTL8111D (Gigabit Ethernet), подключенный к шине PCI Express (x1).

Соответствующий разъем (RJ-45) выведен на заднюю панель платы, которая имеет следующую конфигурацию:

Отметим, что на плате присутствует абсолютно полный набор видеовыходов, а именно - VGA, DVI, HDMI и DisplayPort. Однако еще раз подчеркнем, что для их использования необходим один из новых процессоров Intel со встроенным графическим ядром.

Традиционная схема компонентов:

Теперь поговорим о настройках BIOS.

⇡ BIOS

BIOS платы Gigabyte H55M-UD2H основан на версии Award BIOS, и его объем равен 64 Мбит (8 Мб). Плата поддерживает технологию DualBIOS, так как на ней установлено две микросхемы BIOS - основная и резервная.

Главный экран BIOS выглядит так (после нажатия "секретной" комбинации Ctrl+F1):

Все настройки памяти находятся в разделе функций разгона:

Там же можно установить частоту работы оперативной памяти с помощью множителя.

Теперь рассмотрим раздел, посвященный системному мониторингу.

Плата отслеживает текущую температуру процессора и системы, напряжения и скорости обоих вентиляторов. Кроме того, пользователь может управлять скоростью процессорного кулера с помощью функции SmartFan.

Необходимо отметить, что пользователь получает доступ ко всем технологиям, которые поддерживаются современными процессорами Intel:

BIOS платы содержит утилиту обновления прошивки под названием Q-Flash:

Первым покупателям платы H55M-UD2H придется работать именно с этой программой, поскольку Windows-утилита Gigabyte @BIOS еще не распознает данную модель:

Также отметим целый ряд полезных утилит, объединенные в группу под названием Gigabyte Smart6:

Еще одной полезной технологией является возможность сохранять все настройки BIOS в виде профиля и при необходимости - загружать их. Плата Gigabyte H55M-UD2H поддерживает восемь независимых профилей:

И, наконец, отметим наличие возможности регулировать объем памяти, выделяемый на нужды встроенной графики:

⇡ Разгон и стабильность

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 7-фазную схему (4+3), в которой установлено четыре конденсатора емкостью 270 мкФ и 13 конденсаторов емкостью 820 мкФ.

Кстати, преобразователь питания контроллера памяти (который интегрирован в процессор) выполнен по трехфазной схеме, как и преобразователь подсистемы памяти.

Функции разгона сосредоточены в разделе "MB Intelligent Tweaker", в котором очень хорошо проработана информационная составляющая.

Параметры, непосредственно отвечающие за разгон, расположены в следующих подразделах:

Список функций разгона:

Теперь переходим к практическому разгону. Итак, плата Gigabyte H55M-UD2H показала следующие результаты - стабильная работа на частоте Bclk, равной 184 МГц с процессором на ядре Clarkdale.

Продолжая тему разгона, отметим фирменную утилиту разгона Gigabyte EasyTune 6:

К сожалению, данная программа пока не позволяет разгонять встроенное графическое ядро. Вообще, возможность повысить эту частоту появилась только в бета-версии BIOS F5m:

И, как бы оправдывая бета-статус этой прошивки, система нестабильно работала при частоте видеоядра более 800 МГц. Напомним, что аналогичный результат на том же самом процессоре и плате ASUS P7H55-M Pro составил 1066 МГц, что позволило получить довольно ощутимую прибавку скорости в 3D-приложениях.

⇡ Производительность

Штатная частота Bclk:

В тестовой системе было использовано следующее оборудование:
