Gigabyte GA-Z77X-D3Н | Введение
В ассортименте Gigabyte на российском рынке на сегодняшний день присутствует не много ни мало как целых 13 различных моделей материнских плат на чипсете Z77 – начиная от совсем простых бюджетных моделей и заканчивая геймерской G1.Sniper 3. Из всего этого многообразия мы решили познакомиться с моделью чуть выше среднего – Gigabyte GA-Z77X-D3H , которую сегодня можно купить в России по цене от 4 700 до 5 800 руб.
Так же Gigabyte предлагает покупателям Gigabyte GA-Z77X-D3H несколько своих фирменных технологий, таких как On/Off Charge, которая позволяет заряжать через USB устройства при выключенном ПК, EZ Smart Response для конфигурации дисковой подсистемы, утилиту LAN Optimizer, помогающую назначить приоритет сетевому трафику, DualBIOS с режимом 3D и т.п.
Gigabyte GA-Z77X-D3Н | Технические характеристики
Вот основные технические характеристики Gigabyte GA-Z77X-D3H
:
| Технические характеристики материнской платы Gigabyte GA-Z77X-D3H | |
| Форм-фактор | ATX |
| Версия платы | 1.0 |
| Версия BIOS | F5 (09.03.2012) |
| Тип разъема процессора | Socket 1155 |
| Поддержка процессоров | Intel Core i7, i5, i3, Pentium LGA 1155, Celeron LGA 1155 |
| Версия чипсета | Z77 Express |
| Поддержка оперативной памяти | DDR3 2400(OC)/1600/1333/1066 |
| Аудио | 7.1-канальный звук, VIA VT2021 |
| Проводная сеть | Atheros Gigabit LAN (10/100/1000) |
| Слоты PCI Express | 1 x PCI, 3 x PCI Express x16, 3 x PCI Express x1 |
| SerialATA | 4 x SATA 3 Гбит/с, 4 x SATA 6 Гбит/с |
| Порты и разъемы на плате | 1 x Clear CMOS jumper 1 x COM 2 x разъем USB 2.0/1.1 4 x порт SATA 3Гб/с 1 x USB 3.0/2.0 4 x SATA 6Гб/с 1 x коннектор вывода звука на переднюю панель 1 x 24-pin коннектор главного питания ATX 1 x блок коннекторов передней панели 1 x разъем вентилятора CPU 1 x Trusted Platform Module (TPM) 1 x SPDIF Out 4-контактный ATX 12V 1 x mSATA |
| Порты и разъемы задней панели | 1 x RJ-45 port 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In/Mic In, Line Out) 1 x DVI-D 1 x D-Sub разъём 1 x PS/2 (клавиатура/мышь) 6 x USB 3.0/2.0 1 х HDMI S/PDIF выход (оптический) 2 x USB 2.0/1.1 |
| Поддержка SATA RAID | 0,1, 5, 10 |
| Поддержка NVIDIA SLI | Есть |
| Поддержка AMD CrossFire | CrossFire X |
| Дополнительно | Поддержка технологии DualBIOS |
| Полезные ссылки | Описание GA-Z77X-D3H на сайте производителя
Цены на GA-Z77X-D3H на Яндекс.Маркет |
Gigabyte GA-Z77X-D3Н | Комплект поставки

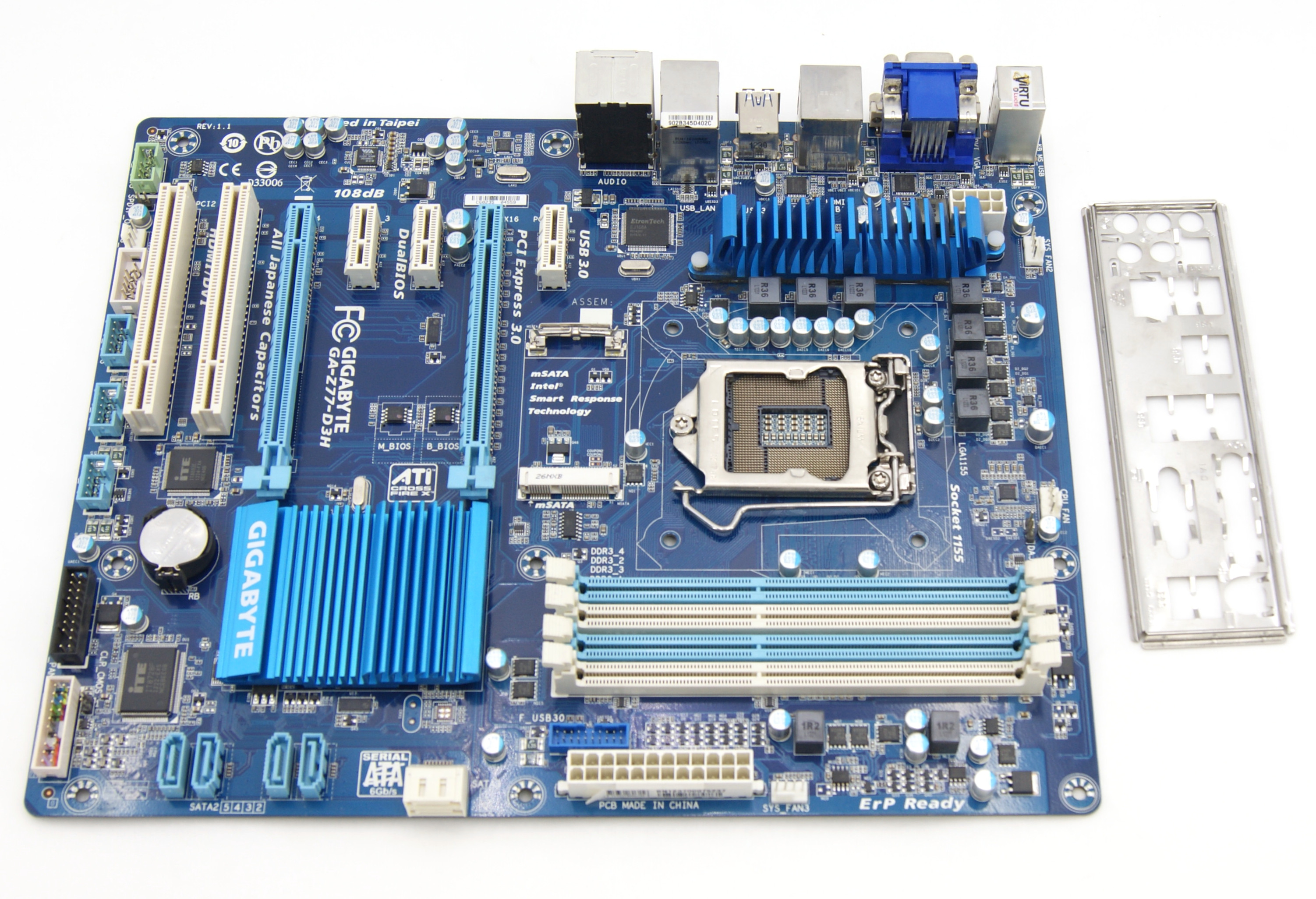

Материнская плата Gigabyte GA-Z77X-D3Н: Комплект поставки
В коробке, помимо Gigabyte GA-Z77X-D3H , можно обнаружить следующее:
- руководство пользователя на английском языке и краткую инструкцию по установке;
- DVD-диск с ПО и драйверами;
- два кабеля SATA Revision 3.0 (до 6 Гбит/с) и два кабеля SATA Revision 2.0 (до 3 Гбит/с), черные и голубые соответственно;
- заглушку на заднюю панель корпуса;
- перемычку SLI.
На установочном DVD-диске записан полный набор драйверов для Gigabyte GA-Z77X-D3H и даже пробная версия антивируса Norton Internet Security 2012, а вот фирменных утилит Gigabyte, которые так расписывают на упаковке, там нет – их придется качать с официального сайта. Все ПО с диска можно установить сразу, одним пакетом, но после такой установки было обнаружено несколько дополнительных "бонусов": бесплатный малоизвестный браузер и аналог STEAM, предлагающий купить игры.
Gigabyte GA-Z77X-D3Н | Компоненты и разводка

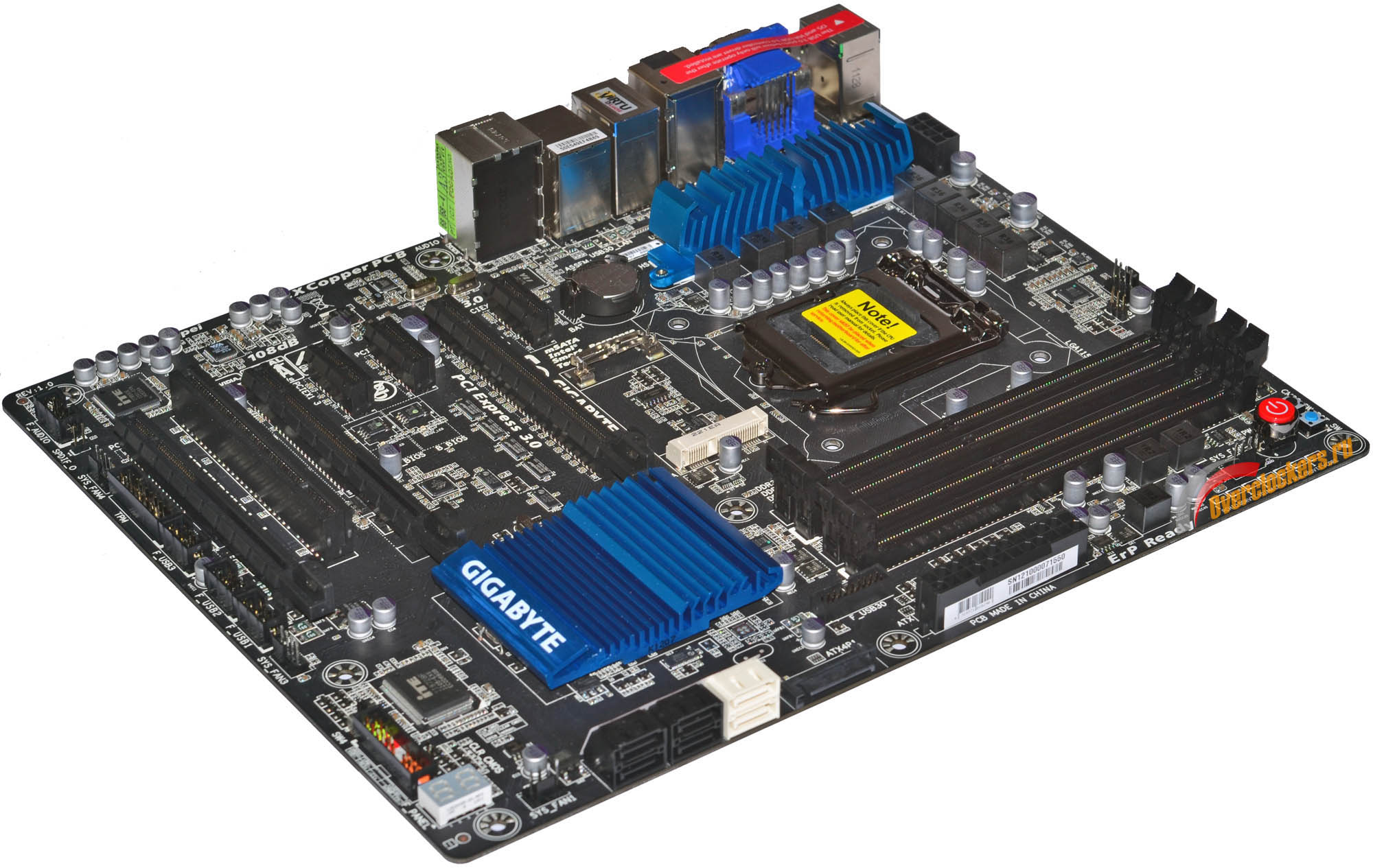

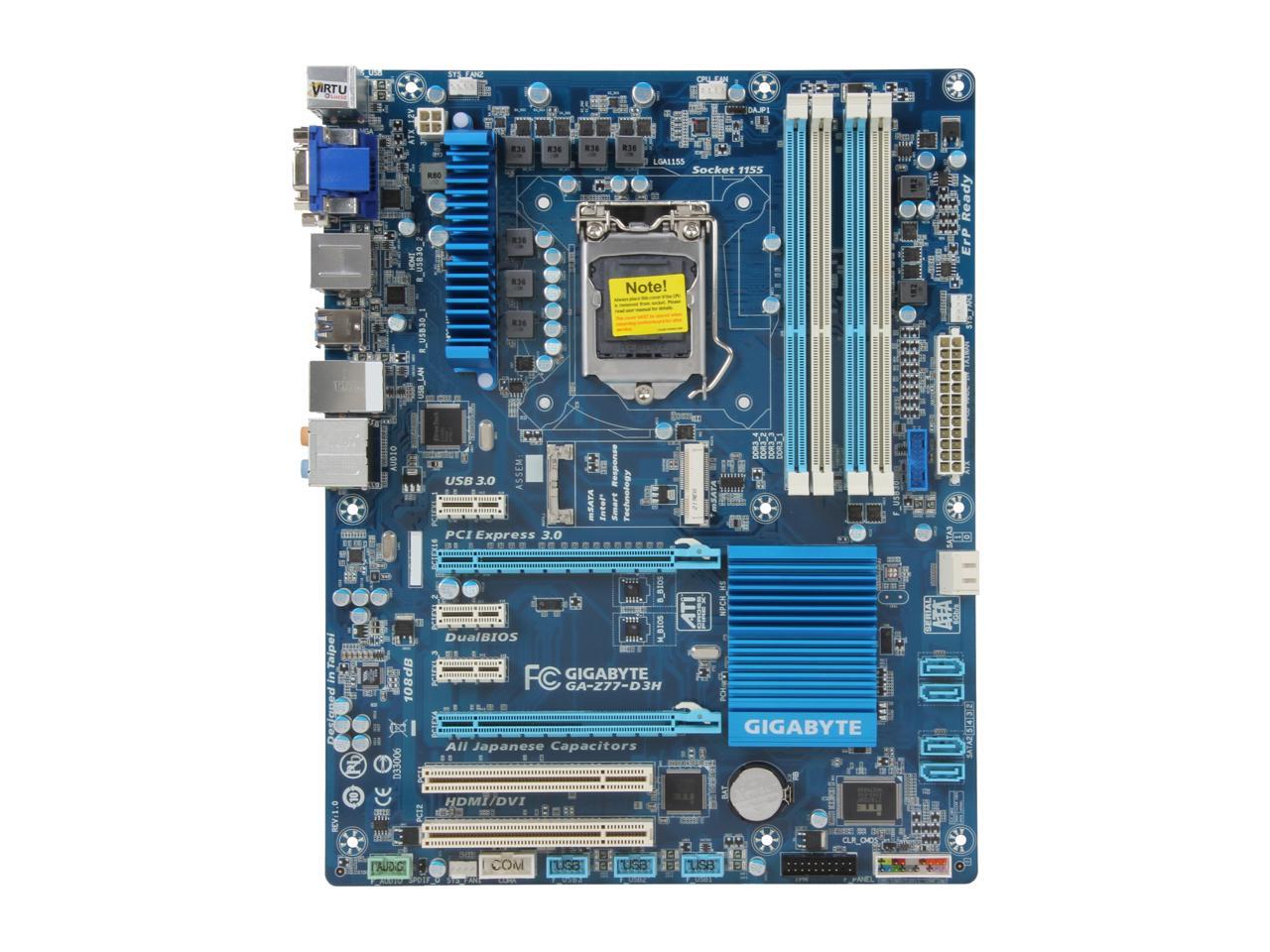

Материнская плата Gigabyte GA-Z77X-D3Н: вид справа
Как обычно, для чипа Marvell необходимо установить драйвер, который есть на штатном DVD.
Рядом с процессорным разъёмом установлен 4-контактный разъем CPU_FAN для процессорного кулера. Кроме него, на Gigabyte GA-Z77X-D3Н расположено три 4-контактных разъема (SYS_FAN1-4). Как правило, этого количества вполне достаточно для системы любого уровня.
На плате установлен звук на основе VIA VT2021 с поддержкой 7.1- канального звучания.
Звуковой чип на материнской плате Gigabyte GA-Z77X-D3Н
Задняя панель Gigabyte GA-Z77X-D3Н оснащена восьмью USB (из них шесть USB 3.0), D-Sub, DVI, HDMI, Ethernet, PS/2 (клавиатура/мышь), пяти штырьковый аудиовыход. К сожалению, Display Port отсутствует.
 |

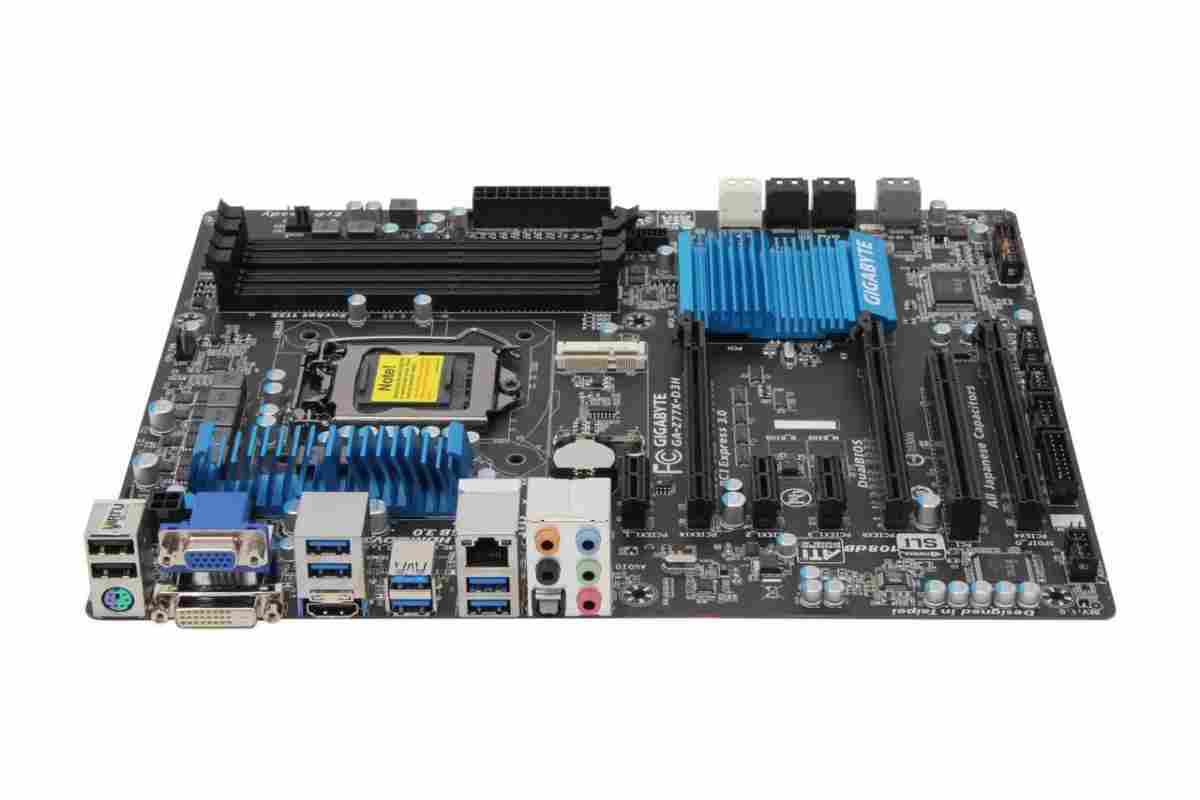

Материнская плата Gigabyte GA-Z77X-D3Н: разъёмы задней панели
Из дополнительных функций стоит отметить поддержку технологии DualBIOS (на Gigabyte GA-Z77X-D3Н установлены две микросхемы BIOS - основной и резервной, каждая по 64 Мбайт ПЗУ). Использован EFI BIOS, выпускаемый по лицензии компании AMI. В правом нижнем углу расположена перемычка для сброса CMOS. Кнопок на плате нет, индикатор POST-кодов так же отсутствует.
 |
Материнская плата Gigabyte GA-Z77X-D3Н: чипы BIOS
Материнская плата Gigabyte GA-Z77X-D3Н: переключатель BIOS

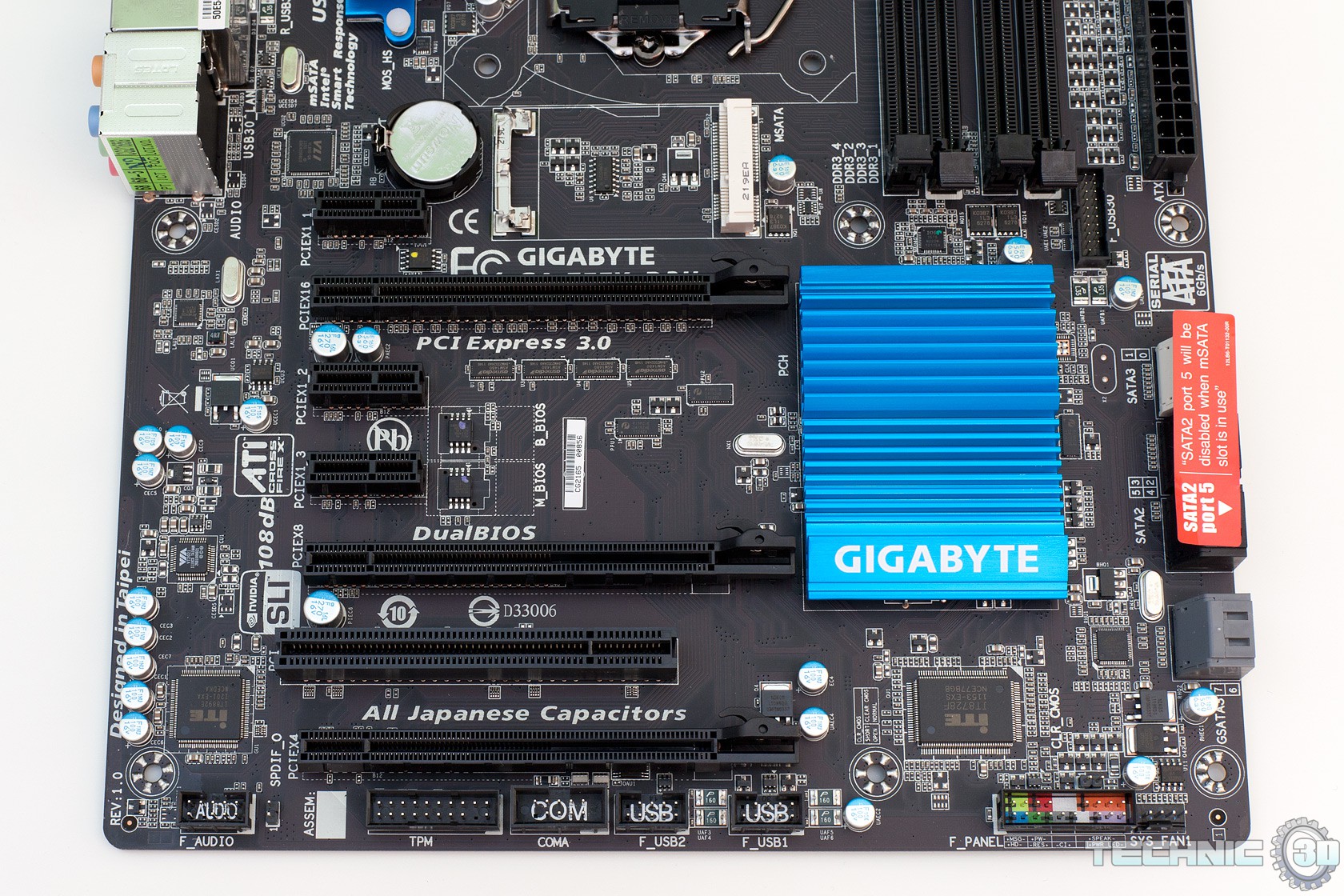

По нижнему краю Gigabyte GA-Z77X-D3Н расположены слева на право разъёмы F_AUDIO, TPM (для крипто-чипа), COMA (COM), F_USB1 (USB 2.0/1.1), F_USB2 (USB 2.0/1.1), F_PANEL и FAN_1. При использовании разъёма F_AUDIO есть возможность задействовать Intel High Definition audio (HD) или AC"97, по умолчанию будет использован первый вариант.
Материнская плата Gigabyte GA-Z77X-D3Н: правый нижний край
При монтаже Gigabyte GA-Z77X-D3Н использовано всего два радиатора: высокопрофильный, но узкий на преобразователе питания и полноценный низкопрофильный на чипе Z77. Помимо основной функции они также оживляют дизайн платы, как цветом, так и формой.
Дизайн похож на GA-Z77X-UD3H, которая учавствовала в нашем недавнем сравнительном обзоре . Разница в букве U в названии говорит об отсутствии у материнской платы "медных слоёв удвоенной толщины". Gigabyte GA-Z77X-D3Н также лишена таких оверклокерских приятных дополнений, как точки замера напряжений, индикатора POST-кодов, кнопок включения/перезагрузки системы и сброса CMOS.
Gigabyte GA-Z77X-D3Н | BIOS
Gigabyte оснащает свои материнские платы прошивками с хорошими возможностями для разгона, и Gigabyte GA-Z77X-D3Н не исключение. Более того, помимо обычного двумерного BIOS добавился и "трехмерный".
Интересно, что Gigabyte двумерный BIOS называет "advanced", то есть продвинутый. Да, действительно настроек в привычном нам BIOS гораздо больше, зато "трехмерный" нагляден и более понятен. Особо приятно, что оба BIOS мультиязычные, с поддержкой русского языка. К сожалению, перевод не полный – некоторые подменю и показатели не переведены с английского, и таких много.
На клавишу "F12" повесили функцию Print Screen, но сохранять изображения из BIOS можно только на внешний носитель; названия файлам присваиваются автоматически и состоят из текущей даты и времени.
Замечаний к BIOS не так много, но они есть, в основном это касается большого количества подменю, по которым разбросаны различные параметры и настройки.
Главное меню M.I.T. (MB Intelligent Tweaker) показывает статус, основные параметры системы и список подменю, наиболее часто используемых для разгона.
BIOS Gigabyte GA-Z77X-D3H: Главное меню M.I.T.
BIOS Gigabyte GA-Z77X-D3H: Расширенные настройки частот
В принципе, для разгона Gigabyte GA-Z77X-D3Н дальше можно никуда и не ходить: основные параметры можно выставить в этом меню.
Частота шины устанавливается с шагом 0,1 МГц начиная с 80 МГц. Изменения управляются клавишами "+" и "-", а цифры меняются очень неспешно. В итоге чтобы выставить частоту в 101 МГц надо потратить минимум минуту. Хотя, доступен и ручной ввод значений с клавиатуры, о котором нигде не сказано.
Включение и выключение Turbo Boost спрятано на закладке "Расширенные настройки ядер CPU".
BIOS Gigabyte GA-Z77X-D3H: Turbo Boost
Настройки памяти достаточно обширны, впрочем, и здесь есть "упрощённый" режим, а именно "Повышение производительности", который имеет несколько режимов, а так же можно задействовать профили XMP.
BIOS Gigabyte GA-Z77X-D3H: Расширенные настройки памяти
Из этой вкладки можно зайти в настройку таймингов, отдельно для каждого канала.
BIOS Gigabyte GA-Z77X-D3H: Тайминги оперативной памяти
Управление напряжением на модулях памяти сделано излишне детализированным.
BIOS Gigabyte GA-Z77X-D3H: Управление напряжением оперативной памяти
BIOS Gigabyte GA-Z77X-D3H: Контроль напряжени процессора
Закладка "Статус состояния ПК" показывает статус 11 основных параметров, там же находятся "рычаги" управления вентиляторами и сигнализация их работоспособности.
BIOS Gigabyte GA-Z77X-D3H: Статус состояния ПК
Раздел "Система" один из самых разгруженных. Тут можно изменить дату и время и переключить язык интерфейса.
BIOS Gigabyte GA-Z77X-D3H: Информация о системе
BIOS Gigabyte GA-Z77X-D3H: Информация о портах ATA
Раздел "Настройки BIOS" лаконичен. Тут предлагается выбрать порядок обращения к загрузочным устройствам.
BIOS Gigabyte GA-Z77X-D3H: Настройка BIOS
BIOS Gigabyte GA-Z77X-D3H: Настройка устройств
Разделы "Управление питанием" и "Переферия" также достаточно стандартны.
BIOS Gigabyte GA-Z77X-D3H: Управление питанием
В разделе "Сохранить и выйти" можно найти управление профилями BIOS. Пользователь может сохранять до четырех независимых профилей настроек. После проверки своих установок BIOS на стабильность и записав их в профиль, можно позволить себе поэксперементировать; на крайний случай есть ещё резервный BIOS во второй микросхеме.
Gigabyte GA-Z77X-D3Н | 3D BIOS

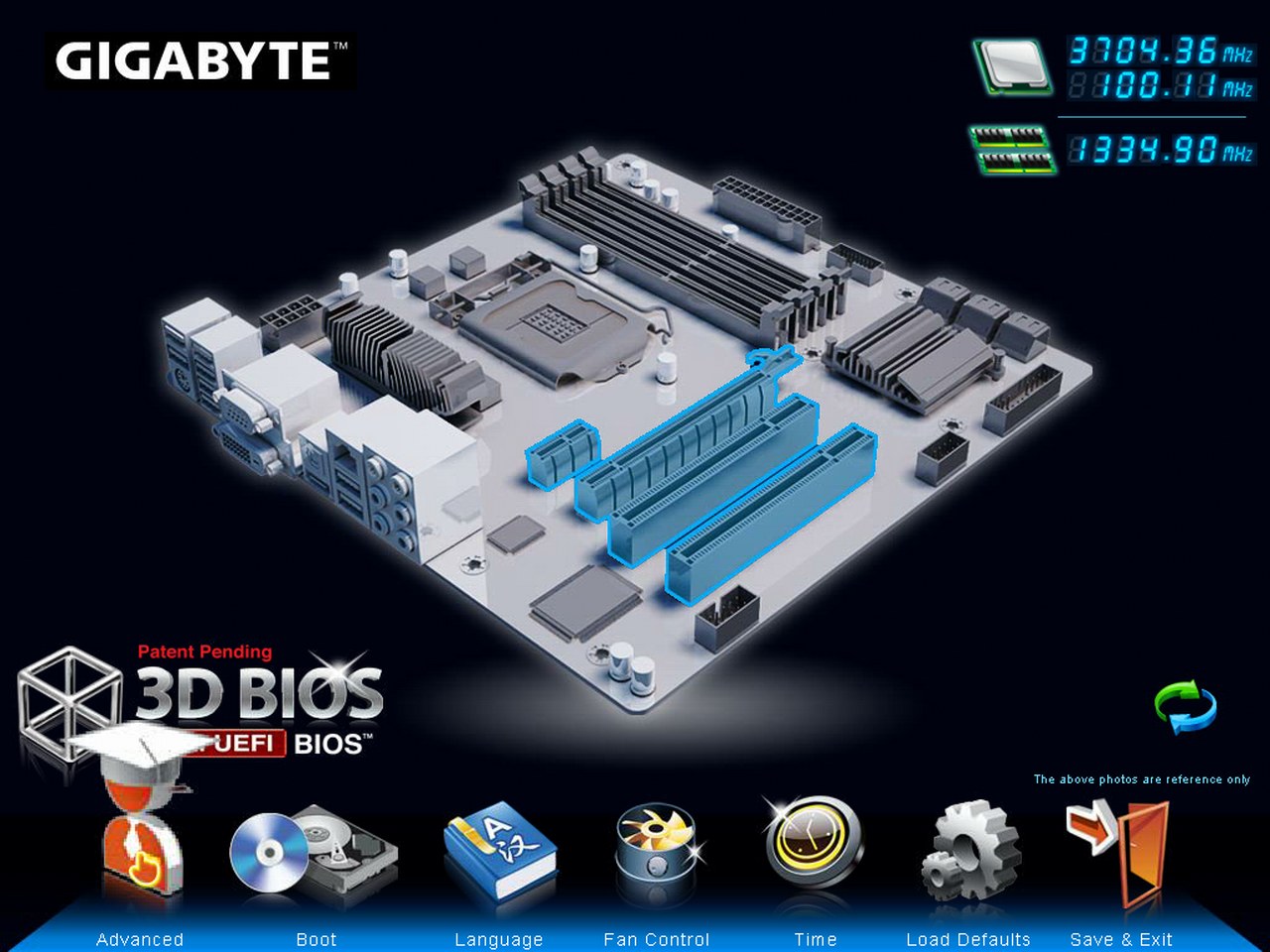

Будет правильнее назвать этот BIOS графическим, от трехмерности там всего одна картинка – схематичное изображение материнской платы, а параметры меню и управление ползунками скорее только намекают на трехмерность. Наверное, маркетологи настояли на таком названии. В любом случае, сделано качественно, смотрится аккуратно. Перевод сделан гораздо более полно, если про обычный BIOS можно сказать, что там переведено 60-70% текста, то здесь – 80-90%.
3D BIOS материнской платы Gigabyte GA-Z77X-D3Н
По центру расположен макет материнской платы, достаточно похожий на нашу Gigabyte GA-Z77X-D3Н , на котором мышкой можно выбирать интересующие участки и компоненты.
Начнем с раздела "Процессор и оперативная память". Понятно, доступно, ясно – три закладки, на каждой закладке от пяти до девяти параметров. Единственный вопрос вызывает отсутствие ограничений, соответствующих установленному железу, например, множитель процессора можно выкрутить до 70, и так почти везде.
Раздел "Задняя панель" позволяет управлять контроллерами USB, аудио и LAN.
Раздел "Электропитание" весьма богат на параметры.
При нажатии мышкой на сам чипсет появляется простое меню с названием BIOS. Сложно сказать, почему так назвали и почему именно эти пункты туда поместили…
Непосредственно указывая мышью можно задать параметры для SATA и PCIe разъёмов:
Снизу в 3D BIOS расположены семь иконок: Advanced переведет в обычный BIOS, Boot позволит выбрать загрузочный диск, Language – выбрать язык, Fan Control – управление вентиляторами, Time – установка времени и даты, Load Defaults – тут без подвохов, и единственная переведенная иконка – "Сохранить и выйти".
За все время развития IT-индустрии назначение материнских плат форм-фактора Micro-ATX практически не изменилось. Они используются в основном для сборки недорогих компьютеров с базовыми функциональными возможностями. Именно снижение себестоимости стало причиной уменьшения размеров относительно полноразмерных плат ATX. Затем, в середине нулевых годов, ситуация несколько поменялась — появилась мода на компактные системы (barebone), которые прибавили Micro-ATX-платам популярности. Но вскоре эта мода прошла — производители переключились на выпуск еще более компактных Mini-ITX-систем. В результате и воспринимать Micro-ATX-платы стали как прежде: данные продукты предназначены по большей части для экономных корпоративных пользователей. Впрочем, есть исключения: скажем, один крупный производитель выпустил эксклюзивную и довольно дорогую серию компактных плат для компьютерных энтузиастов, отличавшуюся сочетанием мощных функций разгона, адекватных размерам возможностей расширения и поддержки многоядерных графических массивов SLI и CrossFire. Компания Gigabyte также не забыла о Micro-ATX-платах и представила свое видение компактной основы для игрового компьютера в лице Z77MX-D3H на чипсете Intel Z77.
⇡ Спецификация Gigabyte Z77MX-D3H
| Gigabyte Z77MX-D3H | |
|---|---|
| Процессор | Разъем Socket LGA1155 (поддержка Ivy Bridge) Поддержка технологии Intel Turbo Boost |
| Чипсет | Intel Z77 (PCH) Связь с процессором: DMI 20 Gb/s |
| Системная память | Четыре 240-контактных слота для DDR3 SDRAM DIMM Максимальный объем памяти 32 Гбайт Поддерживается память типа DDR3 1066/1333/1600+ Возможен двухканальный доступ к памяти Поддержка технологии Intel XMP |
| Графика | Три слота PCI Express x16 Поддержка технологии AMD CrossFireX, NVIDIA SLI Поддержка Intel HD Graphics |
| Возможности расширения | Один слот PCI Express x1 Десять портов USB 2.0 (шесть встроенных, четыре дополнительных) Четыре порта USB 3.0 (два встроенных, два дополнительных) Звук High Definition Audio 7.1 Сетевой контроллер Gigabit Ethernet |
| Возможности для разгона | Изменение частоты Bclk от 80 до 133,33 МГц с шагом 0,01 МГц; изменение множителя Изменение частоты GPU от 400 до 3200 МГц Изменение напряжения на процессоре, памяти, IGD Утилиты Gigabyte EasyTune 6, 3D Power |
| Дисковая подсистема | Поддержка протокола SerialATA 6 Gb/s (два канала — Z77, c поддержкой RAID 0, 1, 5, 0+1 и JBOD) Поддержка протокола SerialATA 3 Gb/s (четыре канала — Z77, c поддержкой RAID 0, 1, 5, 0+1 и JBOD) |
| Extensible Firmware Interface (EFI) | 2 х 64 Мбит Flash ROM AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features Утилита Gigabyte Xpress Install Технология Gigabyte Q-Flash Поддержка Gigabyte @BIOS Поддержка UEFI DualBIOS Поддержка профилей BIOS |
| Разное | Один порт для PS/2 клавиатуры или мыши Поддержка On/Off Charge Поддержка технологии Intel Rapid Start Поддержка технологии Intel Smart Connect STR (Suspend to RAM) S/P-DIF Out |
| Управление питанием | Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB Основной 24-контактный разъем питания ATX Дополнительный 4-контактный разъем питания Поддержка Gigabyte Auto Green |
| Мониторинг | Отслеживание температуры процессора, чипсета и системы, напряжений, скорости вращения всех вентиляторов (3) Технология SmartFan |
| Размер | Форм-фактор Micro-ATX, 245x245 мм (9,6x9,6 дюйма) |
⇡ Плата Gigabyte Z77MX-D3H
Прошли те времена, когда платы форм-фактора Micro-ATX имели единственный слот PCI Express x16. Постоянная конкуренция заставила производителей увеличить это количество сначала до двух, а теперь, как видите, и до трех!
С технической точки зрения такое решение не требует значительных инженерных усилий. В частности, необходимо добавить мост для симметричного разделения 16 базовых линий шины PCI Express v3.0 между двумя основными слотами, а третий PEG-слот подключить к чипсету. В результате на последний слот выделяется только четыре линии PCI Express v2.0. Таким образом, пользователю доступны следующие конфигурации: 16+0+4 и 8+8+4. Тут же отметим, что на плате установлен еще один слот PCI Express x1, который также подключен к чипсету.
Что касается разъемов питания, то основной, 24-контактный разъем расположен на нижнем краю платы, а дополнительный, 4-контактный — на правом:
Рядом с процессорным гнездом установлен 4-контактный разъем CPU_FAN для процессорного же кулера. Кроме него, на плате расположено два 4-контактных разъема (SYS_FAN1 и SYS_FAN2). Число 240-контактных слотов DIMM для модулей памяти DDR3 стандартное для чипсета Z77: их четыре. Они разбиты на две группы по два слота с чередованием цветов. Чтобы задействовать двухканальный режим, нужно установить модули в слоты одного цвета.
Плата поддерживает память стандарта DDR3-1066/1333/1600, а максимальный объем памяти равен 32 Гбайт. Тут же отметим, что частота DDR3-1600 является штатной только при использовании процессора Ivy Bridge, а для Sandy Bridge она достигается при разгоне.
⇡ Возможности расширения

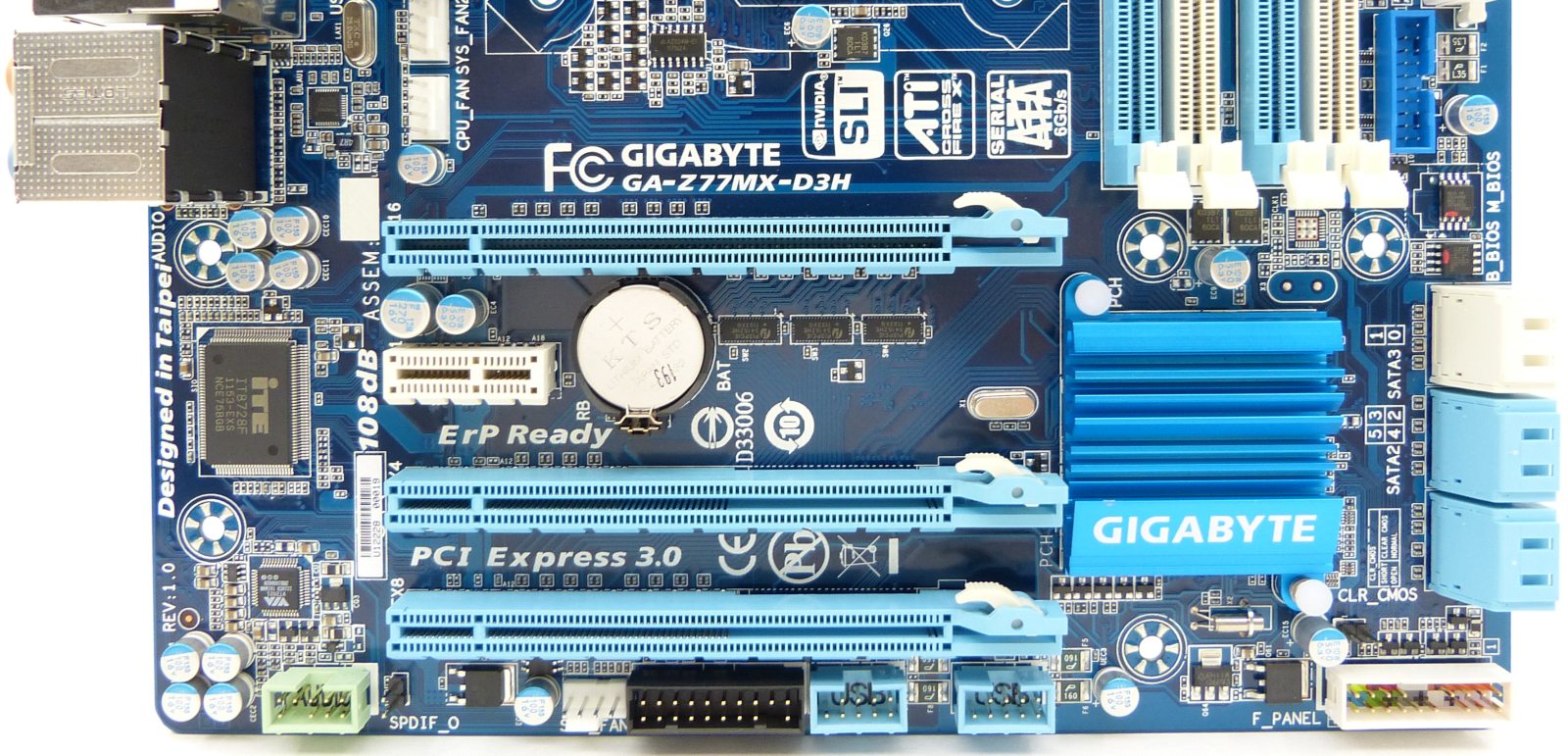

Плата Gigabyte Z77MX-D3H, благодаря чипсету Z77, поддерживает четыре канала SerialATA 3 Gb/s и два канала SerialATA 6 Gb/s. Все порты расположены около чипсета, ориентированы параллельно плоскости платы и по-разному окрашены: порты 3 Gb/s — в голубой цвет, а порты 6 Gb/s — в белый.
Также на Z77MX-D3H установлено десять портов USB 2.0, из которых шесть расположено на задней панели, а еще четыре подключаются через планки. За счет чипсета Z77 плата поддерживает четыре порта USB 3.0: половина портов находится на задней панели, а половина реализована через внешние планки.
Плата Gigabyte Z77MX-D3H поддерживает восьмиканальный звук, а в качестве кодека используется чип VIA VT2021. За время тестирования мы не нашли никаких недостатков у звуковой подсистемы, однако некоторые пользователи жалуются в Интернете именно на этот контроллер VIA.
На плате установлен гигабитный сетевой контроллер Atheros AR8151-B. Он подключен к отдельной линии шины PCI Express (x1), а соответствующий разъем RJ-45 выведен на заднюю панель,
которая в результате выглядит следующим образом:
Разработчики разместили на панели три из четырех возможных видеовыходов: VGA, DVI, HDMI — отсутствует только DisplayPort. Также на панели можно найти большое количество портов USB, один порт PS/2 и оптический выход S/P-DIF.
Традиционная схема компонентов:
Из дополнительных функций отметим поддержку технологии DualBIOS, которая заключается в установке на плате двух микросхем BIOS: основной и резервной.
Переключение между микросхемами только программное
⇡ UEFI (Unified Extensible Firmware Interface)
Материнская плата Z77MX-D3H поддерживает интерфейс UEFI с собственной графической оболочкой Gigabyte под названием 3D BIOS. Название выбрано неслучайно, поскольку пользовательский интерфейс стилизован под трехмерный рабочий стол.
Код BIOS основан на версии компании AMI (American Megatrends Inc.), поэтому у пользователя остается возможность переключиться к традиционному виду BIOS. Основные разделы и набор настроек Z77MX-D3H расположены точно так же, как и у других материнских плат Gigabyte. Это в значительной степени облегчает управление параметрами и экономит время пользователя.
Все настройки памяти находятся в разделе функций разгона M.I.T.:
Выбор частоты памяти организован несколько неудобно: отсутствует меню, поэтому пользователь вынужден вводить значение множителя с клавиатуры.
В другом подразделе сосредоточены все функции для управления процессорами Intel:
Рассмотрим раздел, посвященный системному мониторингу.
Плата отслеживает текущую температуру процессора и системы, напряжения на основных компонентах и скорости всех трех вентиляторов. Кроме того, пользователь может управлять скоростью кулеров с помощью функции Smart Fan.
Обратите внимание, что в списке поддерживаемых языков присутствует русский:
Для начинающего пользователя русскоязычные параметры — неоптимальное решение, поскольку подробного описания на русском языке нет ни в руководстве пользователя, ни на официальном сайте Gigabyte.
Наконец, отметим возможность сохранения и загрузки профиля настроек BIOS (всего доступно восемь профилей),
а также встроенную утилиту Q-Flash для обновления прошивки.
Что касается Windows-утилит, необходимо отметить следующие программы: On/Off Charge для управления зарядкой USB-гаджетов, @BIOS для обновления прошивки BIOS из Windows,
FaceWizard для обновления POST-изображения (устарел уже несколько лет назад) и EasyTune6. Последняя предназначена для разгона системы, для ее диагностики и системного мониторинга. В частности, эта программа отображает показания всех доступных сенсоров
и позволяет пользователю управлять скоростью вентиляторов:
⇡ Разгон и стабильность
Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 6-фазную схему, в которой установлено четыре конденсатора емкостью 270 мкФ и 10 конденсаторов емкостью 560 мкФ.
Функций разгона немного, так что их можно было бы собрать в одном разделе. Однако программисты Gigabyte использовали уже готовый код (основной признак «настоящего» программиста) более старших плат, и полученный результат неудобен для пользователя.
Список функций разгона:
| Плата | Gigabyte Z77MX-D3H |
|---|---|
| Изменение множителя CPU | + |
| Изменение Bclk | от 80 до 133,33 МГц (0,01 МГц) |
| Изменение GPUclk | от 400 до 3200 МГц (50) |
| Изменение Vcore | от 0,8 В до 1,9 В (0,005 В) |
| Изменение Vigd | от +0,0 В до +0,2 В (0,005 В) |
| Изменение Vmem | от 1,2 В до 2,0 В (0,02 В) |
Практические испытания разгона продемонстрировали следующие результаты: стабильная работа на частоте 4,4 ГГц, что довольно неплохо.
Разогнать систему можно и при помощи утилиты EasyTune6, в которой доступны только все основные функции, причем изменение множителя требует перезагрузки системы. Данная программа предназначена для более широкого круга пользователей и более дружелюбна к последним.
Однако самой дружелюбной является утилита 3D Power, в которой можно поменять лишь несколько второстепенных параметров. Впрочем, все используемые спецэффекты и низкая скорость их воспроизведения надоедают уже через пару минут.
⇡ Производительность
Небольшое преимущество в скорости нашей платы над более дорогой Z77X-UD5H можно объяснить более проработанной версией прошивки.
⇡ Выводы
Компании Gigabyte удалось совместить в плате Z77MX-D3H две совершенно противоположные концепции. Так, плата компактная, а ее возможности расширения соответствуют минимальному уровню: разведены порты от чипсета плюс сетевого и звукового контроллера. И всё. Плата не имеет дополнительных функций (кнопки, индикаторы, светомузыка) или каких-либо эксклюзивных технологий. Если добавить сюда бюджетную комплектацию (а мы подозреваем, что она будет именно такой), то в результате получается недорогой продукт (в июле 2012 года средняя цена составляла 4 000 рублей).
С другой стороны, плата имеет на борту три PEG-слота и поддерживает многоядерные графические массивы NVIDIA SLI и AMD CrossFireX. Это означает, что на основе Z77MX-D3H можно собрать мощный и компактный игровой компьютер. Более того, чтобы пара графических карт работала на полную мощность, можно разогнать центральный процессор. Конечно, набор оверклокерских функций не богат, но и его вполне достаточно для разгона CPU почти до предела его потенциала.
Итак, мы получаем несколько противоречивую, но очень интересную плату. Конечно, стремление сэкономить две-три тысячи рублей никак не сочетается с покупкой двух топовых видеокарт. Но в любом случае техническое исполнение платы Z77MX-D3H находится на высоком уровне, продукт не имеет каких-либо заметных недостатков, да и сам факт существования этой платы с довольно уникальным набором характеристик является плюсом для всех, кто интересуется IT-индустрией.
Впервые за долгие годы недорогие материнские платы стали менее предназначенными для разгона процессоров Intel. Если ранее при бюджете 150—200 долларов можно было сэкономить, приобретя дешевый Celeron или Pentium, то теперь этой суммы не хватит даже для CPU с разблокированным множителем. По этой причине доступные продукты имеют минимальное оснащение для форсирования ПК, что не раз подтверждалось в наших материалах .
Несмотря на вышесказанное, именно решения до 150 долларов по-прежнему остаются популярными среди отечественных пользователей. И в этот раз будет рассмотрена еще одна относительно недорогая материнская плата, но уже форм-фактора mATX, — Gigabyte Z77MX-D3H.
Характеристики
Участница нашего тестирования основана на чипсете Intel Z77 Express, что подразумевает поддержку всех процессоров LGA1155, выполненных на базе ядер Sandy Bridge и Ivy Bridge. С последними будет возможность задействовать шину PCI Express 3.0 и установить модули памяти частотой до 3200 МГц (естественно, в режиме оверклокинга). Остальная функциональность полностью соответствует базовым характеристикам используемой логики, никаких дополнительных контроллеров при разработке платы задействовано не было. Поддержка SLI, дополнительно к CrossFireX, позволит строить тандемы не только из пары видеокарт Radeon, но и GeForce, что для такой малютки очень неплохо. Остальные характеристики рассматриваемого продукта занесены в следующую таблицу:
| Модель | Gigabyte Z77MX-D3H |
| Чипсет | Intel Z77 Express |
| Процессорный разъем | Socket LGA1155 |
| Процессоры | Core i7, Core i5, Core i3, Pentium, Celeron (Sandy Bridge и Ivy Bridge) |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/2800* (*— OC), максимум 32 ГБ |
| Слоты PCI-E | 2 PCI Express 3.0 x16 (х16+х0, х8+х8) 1 PCI Express 2.0 [email protected] 1 PCI Express x1 |
| Слоты PCI | - |
| Встроенное видеоядро | Intel HD Graphics |
| Видеоразъемы | HDMI, DVI-D, D-Sub |
| Количество подключаемых вентиляторов | 3 (4pin) |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 4 x 3.0 (2 разъема на задней панели, Intel Z77) 10 x 2.0 (6 разъемов на задней панели, Intel Z77) |
| ATA-133 | - |
| Serial ATA | 2 канала SATA 6 Гбит/с (Intel Z77) 4 канала SATA 3 Гбит/с (Intel Z77) |
| eSATA | - |
| RAID | 0, 1, 5, 10 (Intel Z77) |
| Встроенный звук | 7.1, HDA (VIA VT2021) |
| S/PDIF | Оптический |
| Встроенная сеть | Gigabit Ethernet (Atheros AR8151) |
| Thunderbolt | - |
| FireWire | - |
| COM | - |
| LPT | - |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | MicroATX |
| Размеры, мм | 244 x 225 |
| Дополнительные возможности | Поддержка CrossFireX и SLI, возможность установки модуля TPM |
Комплект поставки
Плата поставляется в небольшой светлой коробке. На лицевой стороне ненавязчиво красуются логотипы фирменных 3D Power и 3D BIOS, внутреннего стандарта производства Ultra Durable 4 Classic, технологии Lucid Virtu MVP и многие другие.
Небольшое описание всех поддерживаемых «фишек» можно увидеть на обратной стороне упаковки. Естественно, отечественному пользователю они малоинтересны и не имеют той магической силы, которую вкладывал производитель. Самое полезное находится лишь в небольшой табличке в нижнем левом углу.
Комплект поставки небольшой, но содержит все необходимое для сборки системы даже выше среднего уровня:
- руководство к материнской плате;
- краткая инструкция по сборке;
- диск с драйверами и дополнительным ПО;
- заглушка на заднюю панель I/O Shield;
- три кабеля SATA 3Gb/s;
- три кабеля SATA 6Gb/s;
- мостик SLI.
Дизайн и функциональность
Несмотря на тотальный переход производителей на темный текстолит Gigabyte осталась верна своим традициям и пока еще выпускает недорогие платы фирменного синего цвета.
К расположению части компонентов инженеры подошли ответственно, разнеся слоты PCI-E x16 для установки видеокарт на достаточное расстояние друг от друга, тогда как разъемы для подключения периферии на нижнем крае платы могут перекрываться вторым акселератором. Также слоты DIMM размещены слишком близко к графическому интерфейсу, но это уже издержки используемого форм-фактора. Разъемы SATA наоборот, выполнены удачно — они установлены параллельно PCB и не будут мешать картам расширения.
Даже если компоновку посчитать более-менее нормальной, любителям раритетов с интерфейсом PCI вряд ли можно будет рекомендовать Z77MX-D3H, тогда как прогрессивная часть пользователей сможет расширить функциональность системы за счет еще одной пары современных разъемов. На плате установлен слот PCI-E x16 с четырьмя линиями скоростной шины от чипсета и один PCI-E x1.
Из особенностей рассматриваемого продукта отметим используемые звуковой кодек VIA VT2021 и сетевой чип Atheros AR8151 — кроме двух плат Gigabyte нами эти контроллеры более нигде не встречались. Что касается задней панели, то количество разъемов следующее:
- один комбинированный PS/2;
- шесть USB 2.0;
- два USB 3.0;
- HDMI, DVI-D и D-Sub;
- RJ45;
- оптический S/PDIF;
- шесть аудио-разъемов.
Базовую функциональность дополняет шестифазный модуль VRM, питание к которому подается через 4-контактный разъем ATX12V.
Преобразователь выполнен на основе пятиканального ШИМ-контроллера IR3564 производства International Rectifier и одноканального Richtek RT8120. В схеме VRM используются полевые транзисторы с низким сопротивлением открытого канала, дроссели с ферритовыми сердечниками и качественные полимерные конденсаторы, как впрочем, и в остальных цепях питания.
Охлаждение силовых транзисторов частичное — небольшой радиатор накрывает элементы лишь четырех фаз, остальные довольствуются естественной конвекцией. Но даже при разгоне процессора их нагрев невелик.
Еще один радиатор, совсем небольшого размера, предусмотрен для поддержания приемлемого температурного режима чипсета, а три разъема для подключения вентиляторов позволят организовать активное охлаждение CPU и системы в целом.
В конечном итоге Z77MX-D3H получилась компактной и при этом все же требующей определенного внимания во время сборки — правый край PCB ни на что не опирается и есть риск повредить плату. Кроме того, для сборки миниатюрной игровой машины с двумя видеокартами потребуется более высокий корпус чем стандартные «башни» Mini-Tower. Да и сами карты, скорее всего, нужны будут с нереференсными системами охлаждения, во всяком случае, вторая уж точно.UEFI Setup
Прошивка платы выполнена на базе микрокода AMI и соответствует концепции Unified Extensible Firmware Interface (UEFI), предлагающей как минимум возможность загрузки с емких накопителей, поддержку «мыши» и обладающей дружественным графическим интерфейсом. Первым по списку идет раздел M.I.T., в котором сосредоточены параметры, отвечающие за тонкую настройку системы и информация о текущих установках.
Все настройки разнесены по различным подразделам и непосвященному пользователю необходимо время, чтобы привыкнуть к такой структуре меню. Изменение Bclk, частоты встроенного GPU, множителя процессора и памяти находятся в Advanced Frequency Setting. Там же, в Advanced CPU Core Features, можно настроить работу поддерживаемых процессоров технологий, коэффициента умножения каждого ядра по отдельности, предельные токи и потребляемую мощность.
Управление памятью, а именно множитель и тайминги расположены в Advanced Memory Setting.
Количества задержек достаточно для тонкой настройки, причем, можно выбрать параметры как для двух каналов сразу, так и для каждого отдельно.
Следующий подраздел — Advanced Voltage Setting, отвечает за регулировку напряжений и настройку преобразователя питания процессора.
Число параметров в 3D Power Control небольшое, но Load Line Calibration, отвечающий за уменьшение просадок напряжения во время разгона системы, присутствует.
Но смысла в нем немного, учитывая возможность изменения напряжения лишь на процессоре (включая возможность выбрать прирост к штатному значению), GPU и памяти. Параметры CPU PLL, CPU VTT и IMC, знакомые по старшим продуктам Gigabyte, отсутствуют, что может сказаться на разгоне.
Весь скромный список изменяемых параметров представлен в следующей таблице:
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU Vcore | 0,8—1,9 | 0,005 |
| Dynamic Vcore(DVID) | -0,64…+0,635 | 0,005 |
| Dynamic GFX Core(VAXG DVID) | 0,005—0,2 | 0,005 |
| DRAM Voltage | 1,2—2,0 | 0,02 |
Проконтролировать показания основных напряжений и температур, скорости вращения трех вентиляторов, или же их настроить, можно в PC Health Status. К сожалению, управлять вентилятором с трехконтактным подключением можно только через один разъем.
Следующие разделы уже предназначены для получения информации о плате и ее прошивки, настройки системной логики, встроенного графического ядра, различных контроллеров, шин, выбора опций загрузки, режимов электропитания и энергосбережения.
При помощи утилиты Q-Flash можно обновить прошивку платы, а в разделе Save & Exit расположены пункты для сохранения и загрузки профилей с пользовательскими настройками. Честно говоря, такая опция заслуживает больше внимания со стороны разработчика, чем ее незаметное расположение в дебрях меню.
Для самых «маленьких» предусмотрен фирменный графический режим 3D BIOS, предлагающий пользователю минимум основных настроек и мониторинг системы. Управление происходит простым выбором соответствующего узла на схемотехническом изображении материнской платы.
Каждый из способов настроек имеет право на жизнь. Привычный с большим количеством разделов больше подходит пользователям со стажем, а упрощенный — новичкам.
Комплектное ПО
Из списка комплектного программного обеспечения особый интерес представляет разве что EasyTune 6 и 3D Power. Первая позволяет получить информацию об установленных компонентах и произвести разгон системы прямо из под операционной системы Windows.
Вторая управляет параметрами модуля VRM, повторяя настройки из UEFI.
Разгон поднятием базовой частоты ничего сложного собой не представляет и материнские платы, как правило, обладают пределом 105—108 МГц. Наша участница тестирования сохраняла полную стабильность как раз на частоте 108 МГц, что вполне неплохо.
Следующим этапом была проверка функции авторазгона программы EasyTune 6. После нажатия соответствующей кнопки в утилите появляется отдельное окно с еще большей кнопкой. Если не промазали, то начинается процесс форсирования системы и проверки ее на стабильность.
Для поднятия настроения пользователям во время процесса разгона будут демонстрироваться различного рода информация наподобие этой:
Если все пройдет гладко, то сможем почувствовать себя настоящим оверклокером — процессор Core i5-3570K разгонится до 4,3 ГГц при напряжении питания 1,4 В. Говорить о том, что он начинает перегреваться уже в первые 20 секунд теста LinX, думаем, не стоит.
Не менее плачевные дела обстоят и с обычными профилями разгона EasyTune 6 — работоспособным из них оказался лишь первый с результирующей частотой 4080 МГц и достаточно большим напряжением 1,33 В.
При разгоне процессора простым поднятием его множителя плата ведет себя более адекватней до 4,3 ГГц, после чего начинает завышать напряжение до 1,3 В и более.
С полностью ручными настройками при напряжении 1,26 В наш Core i5-3570K разогнался до 4,5 ГГц.
При этом пришлось откорректировать лимиты энергопотребления и установить Load Line Calibration в значение Turbo. Дальнейшее увеличение напряжения на потенциал CPU не повлияло — даже «детских» 4600 МГц достичь не удалось.
Разгон памяти Kingston KHX1866C11D3P1K2/8G особо не впечатлил — всего 2000 МГц, но и изменяемых параметров в UEFI не так много, чтобы можно было добиться большего.
Идея создания домашнего сервера заставила обратить внимание на платы формата mini-ITX. Размеры 17 х 17 см позволяют создать достаточно миниатюрную систему, соизмеримую с компонентами HiFi. Вероятно, воплощением идеи было несколько иное, если бы не было принято решение создать систему, которая бы обладала миниатюрностью мультимедийного компьютера и мощностью настольного. В воплощении помогла героиня обзора - материнская плата GIGABYTE Z77N-WiFi.
Компактность платы можно оценить на фоне накопителей 3.5″ и 2.5″.
Плата может похвастаться старшей в семействе Panther Point системной логикой Intel Z77 с вытекающими:
- 2x слота для установки модулей памяти DDR3 общим объемом до 16Гб и поддержкой Extreme Memory Profile (XMP)
- 1x слот PCIe x16 (PCIe 3.0 с процессорами Ivy Bridge, PCIe 2.0 с процессорами Sandy Bridge)
- 1x слот mini-PCIe (используется модулем WiFi)
- 3x независимых графических порта (1x DVI и 2x HDMI с поддерживаемым разрешением до 1920×1200)
- 2x порта SATA 6Gb/s и 2x порта SATA 3Gb/s с поддержкой массивов RAID 0/1/5/10
- 2x порта USB 3.0 на задней панели и 1x внутренний разъем USB 3.0
- 4x порта USB 2.0 на задней панели и 2x внутренних разъема USB 2.0
- 2x порта LAN 1Gb на основе сетевого контроллера Realtek RTL8111F
- Модуль WiFi b/g/n и Bluethooth 4.0+HS
- Интегрированный звук 7+1 на базе Realtek ALC892
Привлекательна поддержка технологии Intel Wireless Display (WiDi), позволяющая использовать сетевые мониторы. Имея в одном конце жилья компьютер, а во втором - телевизор, давно хотелось нечто подобное.
Несколько странным показалось наличие морально устаревших разъема PS/2 на задней панели и внутреннего COM-порта. Нам они не мешают, а кому то могут оказаться полезными.
Характеристики платы почти идеально вписываются в требования к современной системе. Расширенные сетевые возможности позволяют организовать довольно шикарный домашний сервер.
Нельзя оставить без внимания и элементарную базу. Тут плате также есть чем похвастаться:
- Текстолит нового поколения, отличающийся более плотным плетением и улучшенной влагонепроницаемостью
- Цепи питания на основе холодных мосфетов Low RDS(on)
- Твердотельные конденсаторы с продолжительным сроком службы
- Микросхемы с повышенной антистатической защитой
- Защита от скачков напряжений
- Защита от коротких замыканий для портов USB
- 2x микросхемы BIOS защищают от последствий некорректной прошивки платы
Заявленные характеристики выглядят довольно привлекательно. Остается посмотреть на все это более внимательно.
Упаковка пестрит описанием возможностей и используемых технологий.
Комплектация оказалась достаточно скромной: 2x кабеля SATA, 2x антенны WiFi без магнитного крепления, рамка задней панели, 2x диска с сопутствующим программным обеспечением и 2x инструкции с исчерпывающей информацией для подключения платы (русского нет). Следует учесть, что подключение более двух устройств SATA потребует дополнительных кабелей. В нашем варианте использовались SSD, HDD и DVD.
Вороненный сокет, плата почти черного цвета с шелковисто-матовым отливом текстолита - все это оставило лишь приятные впечатления от внешнего вида и у меня, и у коллег по железу, подержавших плату в руках.
Система питания
Для подключения питания используются 24-контактный ATX и 4-контактный EATX разъемы. В оправдание наличия только 4-контактного разъема питания процессора можно сказать, что размеры платы не предполагают достижения рекордов разгона. Этим же можно оправдать и организацию питания по схеме 4+1.
Плюсом является использование во всех цепях питания холодных мосфетов Low RDS(on), позволяющих отказаться от радиаторов.
Система охлаждения
Размеры системы охлаждения процессора с одной стороны ограничивают слоты модулей памяти. Расстояние от центра процессорного гнезда до ближайшего разъема равно 47мм. С другой стороны - 50мм до разъема PCIe. Специализированные системы охлаждения без проблем впишутся в отведенное пространство. Идея создания системы с пассивным охлаждением на основе кулера больших размеров заставит отказаться как от установки одного модуля памяти и дискретной видеокарты, так и компактного корпуса mini-ITX, имеющего ограничения по высоте.
Для подключения вентиляторов предусмотрено два 4-контактный разъема с управлением PWM. Один для системы охлаждения процессора, второй для подключения корпусного вентилятора.
Управлять скоростью вентиляторов без поддержки PWM нельзя, зато для вентиляторов с PWM можно выставить собственные настройки. Делается это либо в BIOS, либо с помощью фирменной утилиты EasyTune можно в пару кликов организовать собственный алгоритм управления.
Память
Два слота памяти расположены довольно компактно друг к другу. Расстояние между центрами слотов 9мм. Использование модулей с радиаторами почти не оставило зазора между ними. В заявленной спецификации значится поддержка 16Гб памяти DDR3 1600/1333/1066/800 MHz. Поддержка профилей Extreme Memory Profile (XMP) существенно облегчает настройку, что будет только явным плюсом.
Слоты расширения
Скорость слота PCIe x16 определяет контроллер, интегрированный в процессор. Для процессоров Ivi Bridge это PCIe 3.0. Для их предшественников - Sandy Bridge, скорость будет ограничена спецификацией PCIe 2.0.
На плате можно найти еще один слот расширения - mini-PCIe, но он используется модулем WiFi. Скорее всего, на месте модуля может работать любое другое устройство с соответствующим интерфейсом подключения, но проверить не было возможности.
Подключение накопителей
На базе Z77 разведено 2x порта SATA 6Gb/s (выделены белым) и 2x порта SATA 3Gb/s. Порты SATA наделены нативной поддержкой массивов RAID 0/1/5/10. Дополнительным бонусом могут послужить последние инновации Intel.
Технология Intel Smart Response призвана ускорять работу традиционных жестких дисков за счет кеширования содержимого на специально отведенном разделе SSD. Ускорение довольно неплохо работает, но ее применение оправдано лишь при использовании жесткого в качестве основного и невысокой стоимости SSD, необходимого для кеширования.
Технология Intel Rapid Start ускоряет выключение/включение компьютера за счет использования на SSD выделенного тома для режима гибернации, куда записывается содержимого памяти или иными словами - состояние приложений. Снова таки, полезность этой технологии можно оценить лишь при использовании в качестве системного диска традиционного жесткого диска.
USB
Так же как и SATA, 10x портов USB реализовано с помощью системного хаба Intel Z77. На задней панели разместились 2x порта USB 3.0 и 4x порта USB 2.0. Два внутренних разъема позволяют подключить 4x порта USB 2.0 на корпусе. Один внутренний разъем USB 3.0 дает возможность подключить дополнительных 2x порта.
К портам USB производитель добавил пару фирменных технологий. GIGABYTE 3x USB PowerBoost - предполагает трехкратное увеличение мощности, что позволяет без проблем подключить USB-устройства с большой потребляемой мощностью и существенно сократить время зарядки мобильных устройств. Для последних послужит и функция GIGABYTE On/Off Charge, позволяя использовать порты USB для зарядки мобильных устройств в то время, когда ПК находится в спящем режиме.
Пару слов стоит сказать и о фирменной утилите USB-Blocker. Утилита с простым и интуитивно понятным интерфейсом позволяет в пару кликов отключить порты USB. Доступ к настройкам защищается паролем.
Работа с сетями
Два порта LAN с агрегацией на задней панели реализовано с помощью пары сетевых контроллеров Realtek RTL8111F. Теоретически, агрегация позволяет суммировать каналы, увеличивая пропускную способность до 2Гб. Еще одним плюсом технологии является отказоустойчивость соединения.
Для подключения клиентов домашней сети к игровым серверам поможет режим LAN Party.
Полезным дополнением может стать фирменная утилита LAN Optimizer, управляющая приоритетами трафика.
Модуль WiFi установлен в слот mini-PCIe. В нем без труда можно узнать довольно свежий Centrino Wireless-N 2230 с преимуществами беспроводных решений Intel:
- WiFi b/g/n (2.4GHz)
- Bluetooth 2.1, 2.1+EDR, 3.0, 3.0+HS, 4.0 (BLE)
- Мультистриминг 2×2, скорость до 300Мб/с
- Wi-Fi Direct (WPA2+AES)
- Intel Smart Connect Technology
- Intel Wireless Display
- Intel My WiFi Dashboard
Несмотря на присутствующие мелкие недоразумения между программным обеспечением Intel и недавно анонсированной ОС Windows 8, работа в сети стабильна. Совместно с роутером NetGear N900 адаптер держит устойчивое соединение 144-150Мб/с.
Для поддержки работы приложений с сетью в спящем режиме послужит технология Intel Smart Connect. Почтовые клиенты, клиенты социальных сетей, службы обновлений, или указанная программа, могут получать обновления через заданный интервал времени, в то время как сам компьютер находится в спящем режиме. Преимуществом технологии можно воспользоваться для получения обновлений, пока отсутствуешь дома. Ночной график работы можно оценить лишь при условии, что компьютер не находится рядом или в системе отсутствуют вентиляторы.
Не каждая полноразмерная плата похвастается таким набором решений для сетей. Расширенные сетевые возможности платы заслуживают однозначный плюс.
Аудиокодек
Звуковой контроллер представлен 8-канальным кодеком Realtek ALC892. Для подключения передней панели корпуса предусмотрен внутренний разъем HDA и цифровой оптический выход SPDIF. На заднюю панель выведено 5x аналоговых разъемов audio jack и еще один выход SPDIF. Поддерживается передача звука по кабелю HDMI.
Звуковой кодек неплохо справляется с воспроизведением современных форматов, таких как Dolby Digital, THX и DTS. Воспроизведение довольно качественное. Придраться можно разве что к фону, свойственному большинству интегрированных решений.
Биос
На плате установлено две микросхемы 64 Mbit с AMI EFI BIOS. Для переключения между ними служит механический переключатель на плате. При сбое загрузки BIOS из первой микросхемы, задействуется технология DualBios, прошивая копию BIOS из второй микросхемы. Обновление BIOS возможно либо прямо из BIOS (для этого необходимо подготовить на носителе файл обновления), либо воспользоваться фирменной утилитой автоматического обновления @BIOS.
Между модулем WiFi и южным мостом удачно расположилась контактная площадка для сброса настроек BIOS. Этот участок платы оказались практически единственным доступным местом в условиях стесненности корпуса mini-ITX.
Для загрузки инсталлятора Windows 8 в режиме EFI потребовалось всего лишь скопировать файлы установщика на флешку, отформатированную в FAT32. По нажатию F12 при старте системы, загрузочное меню предложило выбор между загрузкой в традиционном режиме и режимом EFI.
BIOS поддерживает русский, что для нашего региона несомненный плюс. Ниже небольшой обзор возможностей.
Во вкладке MIT можно найти информацию о текущем состоянии системы и изменить разгон процессора.
Подробности текущего состояния системы отображено в одноименном пункте BIOS.
В соответствующем пункте собраны настройки разгона.
Расширенные настройки разгона процессора. Нет контроля напряжения VID, а для контроля напряжения CPU_PLL всего три состояния - авто/включено/выключено.
Настройки памяти вполне достойны - поддержка профилей X.M.P., контроль напряжений DDR и VTT_DDR, контроль чередования каналов и ранков. Выставить тайминги вручную можно в соответствующей вкладке:
Настроек для памяти вдоволь. Очень неплохо для платы mini-ITX.
Перечислять остальные возможности BIOS нет смысла - все достаточно стандартно. Отмечу, что поддерживается работа с профилями настроек - можно сохранить до 8-ми конфигураций.
Работа в ОС
Для доступа к мониторингу и настройкам разгона можно воспользоваться фирменной утилитой EasyTune. Возможности программы повторяют возможности мониторинга и разгона BIOS.
Если в общем взглянуть на плату, то она практически соответствует референсному дизайну Intel, что позволяет попробовать воспользоваться утилитами мониторинга и разгона от Intel. Расчет оправдал себя - Extreme Tuning Utitlity приняла «мать за родную». Тут возможности мониторинга и тонкой настройки значительно шире, хотя управление вентиляторами возможно только из EasyTune.
Разгон используемого процессора Core i5-3570 оказался довольно в затруднительном положении из-за стремления сохранить компактность и тишину. Повышения тактовой частоты неизбежно вело к раздражающему шуму вентилятора, чего хотелось бы избежать. Компромисс нашелся в изменении турбо-множителей для двух ядер на значения 42, что без труда позволяет достичь быстродействия на частотах 4200 МГц в большинстве реальных приложений, при этом избежать лишнего тепловыделения.
Дистанционное управление
В арсенале платы нашлась возможность контроля работы со смартфона с помощью программы EasyTuneTouch. Соединение возможно либо через кабель USB, либо BlueTooth, либо WiFi. Связать через Bluetooth программу на смартфоне под управлением iOS6 с компьютером на базе Windows 8 не удалось, а вот установить соединение WiFi оказалось достаточно просто. Возможности EasyTuneTouch дублируют функции EasyTune для ПК, поэтому это скорее приятный бонус.
Использование компьютера в качестве мультимедийного центра в идеале предполагает наличие дистанционного управления. В свете отсутствия порта IR хотелось бы увидеть полнофункциональную программу управления через беспроводные сети. В качестве примера приведу LG Magic. Преимущества в кнопках быстрого доступа, возможности использования дисплея в качестве тачпада, клавиатура для текстовых полей. Хотя без проблем можно использовать и сторонние решения, например, TeamViewer.
Заключение
Несмотря на компактный размер, мы не можем сказать, что плата перегружена. Сборка системы была достаточно простой удобной. Размещение портов и слотов сохранило удобство подключения.
Тестовый процессор Ivy Bridge i5-3570K удалось разогнать до 4200 МГц, дальнейший разгон был ограничен используемой системой охлаждения. Для повседневного использования была оставлена частота 4000 МГц. При таких настройках шум системы охлаждения остался в психологически воспринимаемых рамках. Ограничения разгона и размеров систем охлаждения, всего один свободный слот расширения - прежде всего «цена» за компактный формат mini-ITX, а не особенности платы. В этом свете взгляд на количество фаз питания и возможности разгона трансформируется - налицо рациональность, позволяющая снизить конечную стоимость продукта.
Поддержка для модулей памяти профилей X.M.P позволило выставить настройки памяти в пару кликов. Кому-то будет полезным и поддержка до 16Гб памяти.
Инженеры GIGABYTE уделили особое внимания сетевым возможностям. Тут плате есть похвастаться. Это два гигабитных порта LAN с агрегацией каналов. Модуль WiFi с высокой скоростью передачи данных, поддержкой технологий WiFi Direct и WiDi 2.0, Bluetooth 4.0. Две наружных антенны WiFi закрепляют стабильность соединения.
Впечатления от материнской платы GIGABYTE Z77N-WiFi достаточно очевидны. Реализовано все необходимое для создания домашнего мультимедийного сервера - надежная элементарная база с холодными цепями питания, современные порты ввода/вывода, расширенные сетевые возможности. В свете компактного формата mini-ITX, возможности разгона выглядят скорее приятным бонусом. Использование платы GIGABYTE Z77N-WiFi в основе системы позволило получить систему нового уровня - производительный компьютер стал компактным. Вместе с тестовым процессором мы получили миниатюрную систему, воплотившую в себе игровой ПК, рабочую станцию и мультимедийный сервер домашней сети.
Весьма советуем с ним познакомиться. Там Вы найдете много новых друзей. Кроме того, это наиболее быстрый и действенный способ связаться с администраторами проекта. Продолжает работать раздел Обновления антивирусов - всегда актуальные бесплатные обновления для Dr Web и NOD. Не успели что-то прочитать? Полное содержание бегущей строки можно найти по этой ссылке .
Обзор материнской платы Gigabyte Z77MX-D3H TH на чипсете Intel Z77
Анонс: На рынке IT-комплектующих стали появляться первые продукты с поддержкой новой технологии Intel Thunderbolt. Одним из них является материнская плата Gigabyte Z77MX-D3H TH на чипсете Intel Z77, которая выполнена в форм-факторе Micro-ATX, что подчеркивает доступность нового интерфейса
Сезон back-to-school - это горячая пора для производителей IT-комплектующих. Интерес к новинкам возникает не только у школьников и студентов, закупающих компьютеры к новому учебному году, но и практически у всех, кто вернулся из отпуска. Каждый год производители акцентируют свое внимание на какой-либо особой технологии, которая является ключевым направлением до начала сезона рождественских распродаж. В 2012 году такой технологией стала Intel Thunderbolt. Данный интерфейс разработан Intel, а на рынок выведен компанией Apple - впервые он появился в ноутбуках MacBook Pro. Thundebolt предназначен для постепенной замены практически всех современных интерфейсов, использующихся для передачи данных в рамках персонального компьютера.
Концептуально технологию Thunderbolt можно представить следующим образом:
Перед нами интерфейс с пропускной способностью 10 Гбит/с, который совмещает передачу данных по интерфейсам PCI Express и DisplayPort. Таким образом, эту технологию можно задействовать для подключения высокоскоростных устройств, а также для вывода видео высокой четкости с одновременной передачей звука. На практике реализация новой технологии подразумевает установку на материнской плате дополнительного чипа.
В нашем случае это контроллер Intel DSL3510L, который подключен к чипсету Intel Z77 с помощью четырех линий шины PCI Express.
На выходе пользователь получает несколько портов Thunderbolt. На тестовой плате их два, и оба выполнены в конструктиве Mini-DisplayPort.
На заднем плане виден чип Intel DSL3510L
Одним из первых производителей, представивших свое решение с поддержкой технологии Thunderbolt, стала компания Gigabyte, которая выпустила плату Z77MX-D3H TH. И пускай по названию она очень похожа на Z77MX-D3H, тестовая плата тем не менее имеет существенные отличия в дизайне PCB. Для подключения контроллера Thunderbolt к чипсету необходимо четыре линии шины PCI Express, поэтому разработчики заменили один слот PCI-E x16 слотом PCI-E x1. Кроме того, задача размещения чипа Thunderbolt привела к необходимости редизайна PCB в районе задней панели. Причем необходимость установки двух портов Thunderbolt на задней панели также привела к изменениям в конструктиве платы. В частности, сокращено количество встроенных портов USB 2.0 (с шести до четырех) и, соответственно, увеличено (на два) количество портов, подключаемых при помощи внешних планок. В данном случае мы перечислили наиболее заметные различия в дизайне двух плат и не стали заострять внимание на более мелких изменениях.
Теперь пара слов о цене. В настоящее время плата Gigabyte Z77MX-D3H (без поддержки Thunderbolt) продается по цене чуть менее 4 000 рублей. Мы предполагаем, что модификация Gigabyte Z77MX-D3H TH будет стоить приблизительно столько же. Дело в том, что, несмотря на заявленную стоимость чипа Thunderbolt в $25, очень маловероятно, что производители материнских плат покупают его за полную стоимость и используют в столь бюджетных продуктах, как Micro-ATX-платы. А если учесть малое количество устройств Thunderbolt, это абсолютно невозможно. Скорее всего, чипы Thunderbolt идут в комплекте с настольными чипсетами Intel и обходятся производителям практически бесплатно. Таким образом, Intel агрессивно продвигает новый интерфейс. Так решается и вторая задача - усиление конкурентной борьбы с AMD. Как только интерфейс Thunderbolt приобретет хоть сколько-нибудь значимую популярность, пользователи захотят видеть его поддержку и на платах AMD. В данном случае производители материнских плат вынуждены будут покупать соответствующие контроллеры за полную стоимость, что очень негативно повлияет на конечную цену продуктов. Впрочем, все это теоретические размышления, а реальность такова, что на сегодняшний день количество устройств с поддержкой Thunderbolt очень и очень мало. Причем маловероятно, что ситуация изменится в ближайшие год-два. Взять для примера интерфейс USB 3.0: материнские платы поддерживают его уже несколько лет, а в магазинах соответствующие флешки в достаточном ассортименте появились только в этом году.
Спецификация Gigabyte Z77MX-D3H TH
| Gigabyte Z77MX-D3H TH | |
|---|---|
| Процессор | Разъем Socket LGA1155 (поддержка Ivy Bridge) Поддержка технологии Intel Turbo Boost |
| Чипсет | Intel Z77 (PCH) Связь с процессором: DMI 20 Gb/s |
| Системная память | Четыре 240-контактных слота для DDR3 SDRAM DIMM Максимальный объем памяти 32 Гбайт Поддерживается память типа DDR3 1066/1333/1600 Возможен двухканальный доступ к памяти Поддержка технологии Intel XMP |
| Графика | Два слота PCI Express x16 Поддержка технологии AMD CrossFireX, NVIDIA SLI Поддержка Intel HD Graphics |
| Возможности расширения | Два слота PCI Express x1 Десять портов USB 2.0 (четыре встроенных, шесть дополнительных) Четыре порта USB 3.0 (два встроенных, два дополнительных) Звук High Definition Audio 7.1 Сетевой контроллер Gigabit Ethernet Два порта MDP (Mini-DisplayPort Thunderbolt) |
| Возможности для разгона | Изменение частоты Bclk от 95 до 133,33 МГц с шагом 0,01 МГц; Изменение множителя Изменение частоты GPU от 400 до 3200 МГц Изменение напряжения на процессоре, памяти, IGD Утилиты Gigabyte EasyTune 6, 3D Power |
| Дисковая подсистема | Поддержка протокола SerialATA 6 Gb/s (два канала - Z77, c поддержкой RAID0,1,5, 0+1 и JBOD) Поддержка протокола SerialATA 3 Gb/s (четыре канала - Z77, c поддержкой RAID 0, 1, 5, 0+1 и JBOD) |
| Extensible Firmware Interface (EFI) | 2 х 64 Мбит Flash ROM AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features Утилита Gigabyte Xpress Install Технология Gigabyte Q-Flash Поддержка Gigabyte @BIOS Поддержка UEFI DualBIOS Поддержка профилей BIOS |
| Разное | Один порт для PS/2 клавиатуры или мыши Поддержка On/Off Charge Поддержка технологии Intel Rapid Start Поддержка технологии Intel Smart Connect STR (Suspend to RAM) S/P-DIF In/Out |
| Управление питанием | Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB Основной 24-контактный разъем питания ATX Дополнительный 4-контактный разъем питания Поддержка Gigabyte Auto Green |
| Мониторинг | Отслеживание температуры процессора, чипсета и системы, напряжений, скорости вращения всех вентиляторов (3) Технология SmartFan |
| Размер | Форм-фактор Micro-ATX, 245x245 мм (9,6x9,6 дюйма) |
Упаковка платы Gigabyte Z77MX-D3H TH выглядит так:
В коробке можно обнаружить следующее:
- материнскую плату;
- руководство пользователя на английском языке плюс краткую инструкцию по установке на нескольких языках;
- DVD-диск с ПО и драйверами;
- два кабеля SerialATA;
- заглушку на заднюю панель корпуса;
- мост SLI.
В общем, комплектация платы Gigabyte Z77MX-D3H TH включает необходимый минимум компонентов для сборки среднестатистического компьютера.
У нас не возникло каких-либо претензий как к руководству пользователя, так и к содержимому DVD-диска. На последнем записан полный набор драйверов и фирменных утилит, а также антивирус Norton Internet Security. Все ПО имеет следующий установочный интерфейс:
Плата Gigabyte Z77MX-D3H TH
Как мы уже отмечали во вступлении, модификация платы Z77MX-D3H TH с поддержкой технологии Thunderbolt имеет некоторые отличия в дизайне PCB относительно исходной модели Z77MX-D3H. Так, отказ от третьего слота PCI Express x16 позволил разработчикам освободить четыре линии шины PCI-E (которые заимствовались у чипсета) и использовать их для подключения чипа Thunderbolt.
В результате на плате остались два PEG-слота, на которые выделяется 16 линий шины PCI-E. Таким образом, пользователю доступны следующие конфигурации: 16+0 и 8+8. Кроме того, Gigabyte Z77MX-D3H TH поддерживает такие технологии, как NVIDIA SLI и AMD CrossFireX. Тут же отметим, что на плате установлено еще два слота PCI Express x1, которые подключены к чипсету.
Что касается разъемов питания, то основной, 24-контактный разъем расположен на нижнем краю платы, а дополнительный, 4-контактный - на правом:
Рядом с процессорным гнездом установлен 4-контактный разъем CPU_FAN для процессорного кулера. Помимо него, на плате распаяно еще два 4-контактных вентиляторных разъема (SYS_FAN1 и SYS_FAN2). Gigabyte Z77MX-D3H TH располагает четырьмя 240-контактными слотами DIMM для модулей памяти DDR3. Они разбиты на две группы по два слота с чередованием цветов. Чтобы задействовать двухканальный режим, нужно установить модули в слоты одного цвета.
Плата поддерживает память стандарта DDR3-1066/1333/1600, ее максимальный объем равен 32 Гбайт. Тут же отметим, что частота DDR3-1600 является штатной только при использовании процессора Ivy Bridge, а для Sandy Bridge она достигается при разгоне.
Возможности расширения
Плата Gigabyte Z77MX-D3H TH, благодаря чипсету Z77, поддерживает четыре канала SerialATA 3 Gb/s и два канала SerialATA 6 Gb/s. Все порты расположены около чипсета, ориентированы параллельно плоскости платы и по-разному окрашены: порты 3 Gb/s в голубой цвет, а порты 6 Gb/s в белый.
Также на плате установлено десять портов USB 2.0, из которых четыре расположено на задней панели, а еще шесть подключаются через планки. Кроме этого, с помощью чипсета Z77 плата поддерживает четыре порта USB 3.0: половина портов находится на задней панели, а половина - реализована через внешние планки.
Плата Gigabyte Z77MX-D3H TH поддерживает восьмиканальный звук, а в качестве кодека используется чип VIA VT2021.
На плате установлен гигабитный сетевой контроллер Atheros AR8151-B. Он подключен к отдельной линии шины PCI Express (x1), а соответствующий разъем RJ-45 выведен на заднюю панель.
Собственно панель выглядит следующим образом:
Справа от блока с портом PS/2 вы можете увидеть два порта Mini-DisplayPort, которые подключены к контроллеру Thunderbolt (на заднем плане, за портами). В остальном панель имеет достаточно стандартный набор разъемов: три видеовыхода (VGA, DVI, HDMI), два порта USB 3.0 в дополнение к четырем USB 2.0, а также блок аудиоразъемов с оптическим выходом S/P-DIF.
Традиционная схема компонентов:
Из дополнительных функций отметим поддержку технологии DualBIOS, которая заключается в установке на плате двух микросхем BIOS: основной и резервной.
Переключение между микросхемами только программное
UEFI (Unified Extensible Firmware Interface)
Материнская плата Z77MX-D3H TH поддерживает интерфейс UEFI с собственной графической оболочкой Gigabyte под названием 3D BIOS. Название выбрано неслучайно, поскольку пользовательский интерфейс стилизован под трехмерный рабочий стол.
Отметим, что код BIOS основан на версии компании AMI (American Megatrends Inc.) и у пользователя остается возможность переключиться на традиционный вид BIOS. Основные разделы и набор настроек Z77MX-D3H TH расположены точно так же, как и на других материнских платах Gigabyte, что в значительной степени облегчает управление параметрами и экономит время пользователя.
Все настройки памяти находятся в разделе функций разгона M.I.T.:
Выбор частоты памяти организован несколько неудобно: меню отсутствует и пользователь вынужден вводить значение множителя непосредственно с клавиатуры .
В другом подразделе сосредоточены все функции для управления процессорами Intel:
Рассмотрим раздел, посвященный системному мониторингу.
Плата отслеживает текущую температуру процессора и системы, напряжения на всех основных компонентах и скорости всех трех вентиляторов. Кроме того, пользователь может управлять скоростью кулеров с помощью функции Smart Fan.
Обратите внимание, что в списке поддерживаемых языков присутствует русский:
В результате интерфейс BIOS выглядит весьма и весьма непривычно, что может несколько притормозить даже опытного пользователя (русскоязычные скриншоты приведены в обзоре Gigabyte Z77MX-D3H). Для начинающего пользователя русскоязычные параметры - также неоптимальное решение, поскольку подробного описания на русском языке нет ни в руководстве пользователя, ни на официальном сайте Gigabyte.
Наконец, отметим возможность сохранения и загрузки профиля настроек BIOS (всего доступно восемь профилей),
а также встроенную утилиту Q-Flash для обновления прошивки.
Что касается Windows-утилит, необходимо отметить следующие программы: On/Off Charge для управления зарядкой USB-гаджетов и @BIOS для обновления прошивки BIOS из Windows.
Тут же стоит упомянуть FaceWizard для обновления POST-изображения (устарел уже несколько лет назад) и EasyTune6. Последняя предназначена для разгона системы, для ее диагностики и системного мониторинга. В частности, эта программа отображает показания всех доступных сенсоров
и позволяет пользователю управлять скоростью вентиляторов:
Разгон и стабильность
Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 6-фазную схему, в которой установлено четыре конденсатора емкостью 270 мкФ и 10 конденсаторов емкостью 560 мкФ.
Функций разгона немного, и их можно было собрать в одном разделе.
Список функций разгона:
| Плата | Gigabyte Z77MX-D3H TH |
|---|---|
| Изменение множителя CPU | + |
| Изменение Bclk | от 95 до 133,33 МГц (0,01 МГц) |
| Изменение GPUclk | от 400 до 3200 МГц (50) |
| Изменение Vcore | от 0,8 В до 1,85 В (0,005 В) |
| Изменение Vigd | от +0,0 В до +0,2 В (0,005 В) |
| Изменение Vmem | от 1,2 В до 2,0 В (0,02 В) |
Практические испытания разгона продемонстрировали следующие результаты: стабильная работа на частоте 4,4 ГГц, что довольно неплохо.
Разогнать систему можно не только за счет установки значений в BIOS, но и при помощи утилиты EasyTune6, в которой доступны только все основные функции, причем изменение множителя требует перезагрузки системы. Данная программа предназначена для более широкого круга пользователей и более дружелюбна к последним.
Кстати о стоимости. В том случае, если по розничной цене платы Gigabyte Z77MX-D3H TH (с поддержкой Thunderbolt) и Z77MX-D3H (соответственно, без поддержки) будут сопоставимы, то пользователи могут совершенно спокойно выбрать именно первую. Тут работает принцип «запас карман не тянет» - поддержка дополнительного интерфейса может оказаться вполне нужной функцией в будущем. В противном случае мы не видим веских причин для покупки платы с интерфейсом Thunderbolt до момента широкого появления в продаже соответствующих периферийных устройств.
Что касается технической составляющей Gigabyte Z77MX-D3H TH, то мы пришли к выводу, что она выполнена на довольно высоком уровне: плата не имеет существенных недостатков и в полной мере отвечает потребностям пользователей. Единственный незначительный минус - недостаточно тщательная проработка фирменных утилит Gigabyte.
