Ранее мы представляли обзор бюджетной материнской платы Gigabyte GA-F2A78M-DS2 ценою в 70 долларов под сокет FM2+. Сегодня предлагаем ознакомиться с качественной платой компании ASUS, которая также выпущена под процессоры AMD серии Kaveri, Trinity и Richland, но стоит на 20 долларов дороже. Цена – не единственное отличие этой платы от ранее представленного конкурента. ASUS A88XM-PLUS получила множество преимуществ, а именно: наличие портов SATA 6 Гбит/с, слота расширения PCI Express x16, возможности устанавливать процессоры AMD новой линейки и использовать технологию AMD CrossFireX.

Спецификации материнской платы

Согласно официальным данным производителя спецификации материнской платы ASUS A88XM-PLUS следующие:

Упаковка, дизайн и внутренняя компоновка

Материнская плата ASUS A88XM-PLUS поставляется в плотной картонной коробке чёрного цвета, на основной стороне которой нанесено название устройства, фирмы производителя, указан чипсет и тип поддерживаемых графических процессоров. Также акцент сделан на новой концепции производства 5X Protection, которая включает в себя 5 защитных механизмов, а именно:

• Специальные предохранители против сверхтока, коротких замыканий и перепадов напряжения.
• Цифровые ШИМ-контроллеры, которые используются в соответствии с концепцией DIGI+VRM.
• Японские твердотельные конденсаторы, которые могут работать до 5 тыс. часов при температуре до 105 градусов Цельсия.
• Усиленную интерфейсную панель, которая сделана с нержавеющей стали и покрыта оксидом хрома. Такой материал не окисляется, не ржавеет и служит в 3 раза дольше обычного.
• Новую функцию защиты от электростатических разрядов.

На обратной стороне имеется краткая техническая характеристика материнской платы в виде схемы, а также приведён перечень поддерживаемых технологий. Среди последних акцент сделан на AI Suite III, Fan Xpert, Network iControl, USB 3.0 Boost.

В наборе с самой материнской платой идут:

• Инструкция по установке и эксплуатации устройства;
• Диск с драйверами и фирменным ПО;
• Два кабеля SATA 6 Гбит/сек;
• Схема по сборке платы и подсоединению комплектующих;
• Заглушка на заднюю панель.

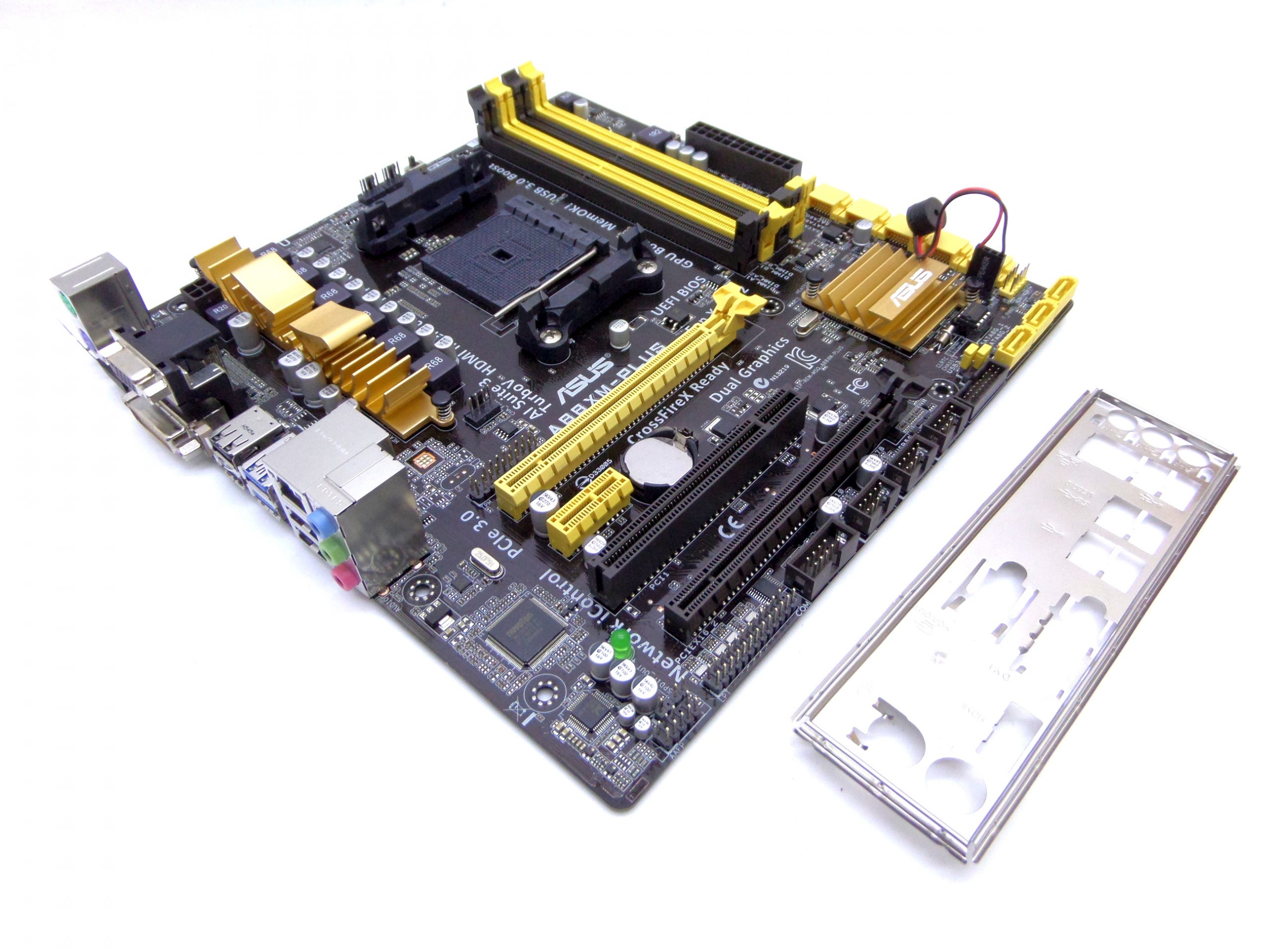

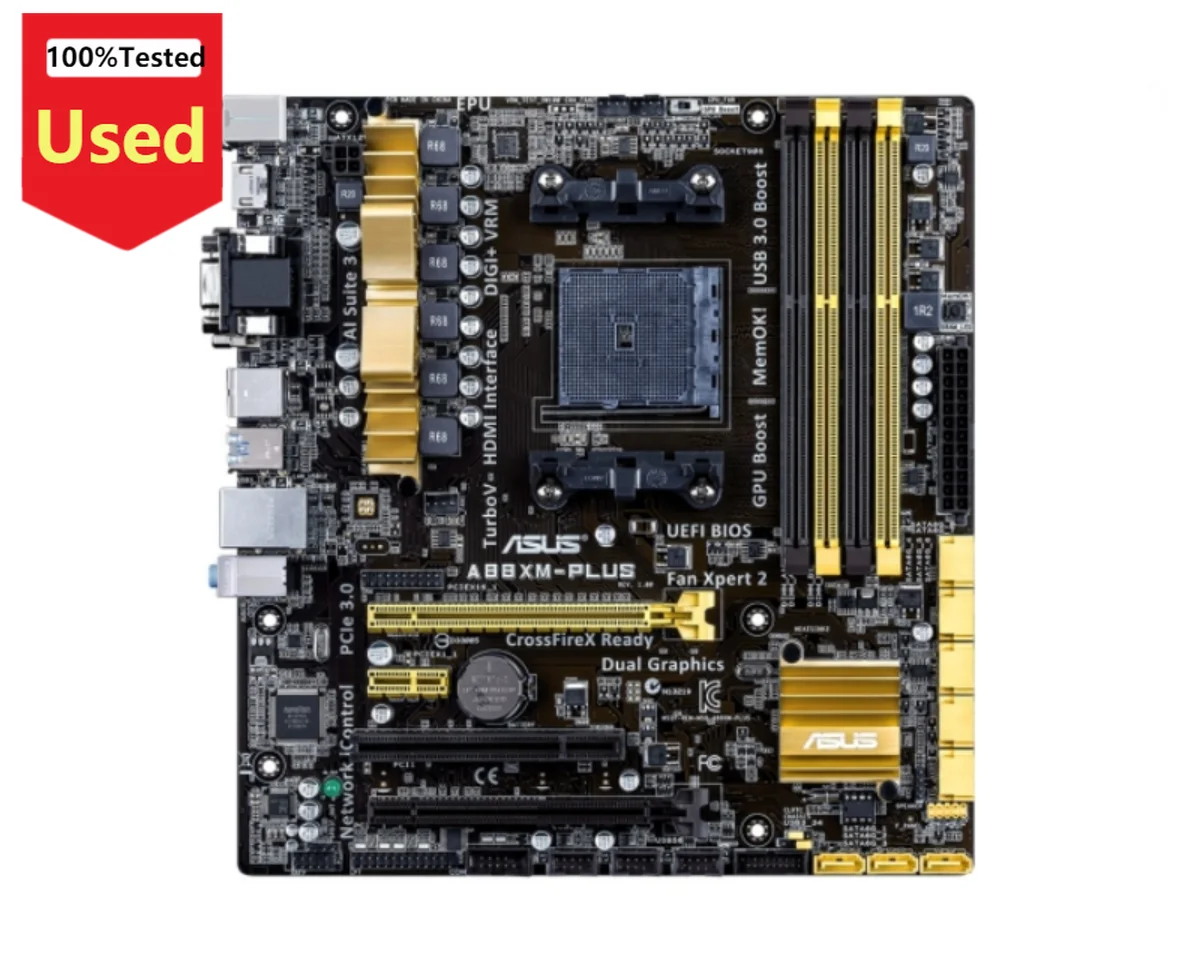

Внешний вид устройства следующий. Материнская плата ASUS A88XM-PLUS выполнена из тёмно-коричневого текстолита, на котором расположены элементы ярко-жёлтого цвета, что характерно для фирменного стиля компании ASUS.

Набор элементов данной платы стандартный. Однако заслуживает на внимание расположение разъёма TPM, который производитель поместил над слотами расширения. Также изменено расположение колодки подключения выносной панели с портами USB 3.0. Теперь она размещена в нижней правой стороне платы. Отдельно стоит выделить отсутствие разъёмов под крепление материнской платы с правой стороны. Учитывая этот нюанс, необходимо к установке устройства подойти с особой осторожностью, чтобы ничто не поломать. Для установки планок ОЗУ под DDR3 имеется 4 слоты DIMM. Общий объём оперативной памяти может составить 64 ГБ.

На тыльной стороне платы какие-либо электронные компоненты отсутствуют. Отметим наличие мощной усилительной пластины, которая предназначена для монтажа процессора и системы охлаждения.

Возможности платы по организации графической подсистемы довольно широкие. Плата имеет разъём PCI Express 3.0х16, а также PCI Express 2.0 x16 и PCI Express 2.0 x4. Также здесь, на нижней части платы расположены такие элементы, как:

• Колодка подключения аудиоразъёмов передней панели;
• Колодка подключения фронтальной панели;
• Порты COM и LPT;
• Три порта USB 2.0 и один USB 3.0.

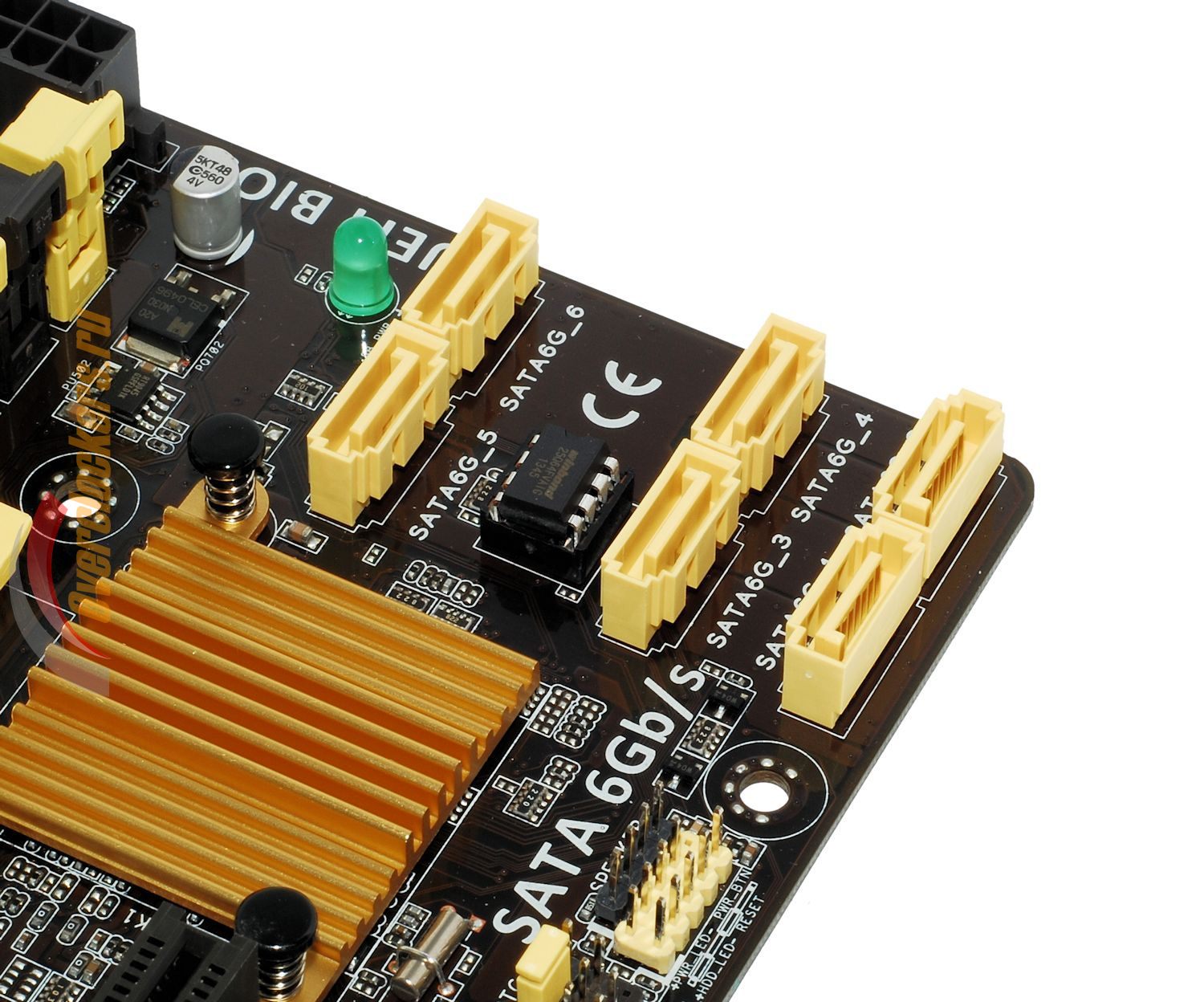

Подсистема хранения данных организована портами SATA 6 Гбит/сек. Их расположение следующее:

• 3 порта расположены перпендикулярно;
• 5 портов расположены горизонтально.

Для оперативной памяти на этой материнке имеется четыре DIMM-слоты под модули стандарта DDR3. Все слоты имеют защёлки с обеих сторон. Установка ОЗУ осуществляется по принципу: 1-3-й слот или 2-4-й. Для удобства установки пары слотов обозначены разными цветами. Поддерживать такая плата сможет 64 Гб памяти. Однако, фактически, максимальный объём составит не выше 32 Гб, так как планок ёмкостью выше 8 Гб нет.

Стоит отметить полезную новинку – кнопку Memory OK, которая позволяет подбирать необходимые параметры для планок.

Система охлаждения состоит из двух частей:

• Алюминиевый радиатор для отвода тепла от чипсета;
• Алюминиевый радиатор для охлаждения элементов подсистемы питания.

Питание процессора реализовано по схеме 4+2-фазы для вычислительных ядер и дополнительных узлов. Преобразователь основан на ШИМ-контроллере ASP1106 DIGI+VRM. Также к системе питания относятся качественные твердотельные конденсаторы и дроссели с ферритовым сердечником. Подача напряжения осуществляется по 24- и 4-контактных разъёмах.

Возможности Multi I/O реализованы благодаря микросхеме Nuvoton NCT6791D. Она контролирует работу вентиляторов, портов COM, LPT и PS/2, а также отвечает за мониторинг.

Звуковая подсистема реализована 8-канальным HDA-кодеком Realtek ALC887. Этот кодек поддерживает аудиосистемы форматов 2/4/5.1/7.1.

В соответствии с концепцией 5X PROTECTION на интерфейсную панель из высококачественной стали вынесены следующие разъёмы:

• 1 x DVI-D;
• 1 x D-Sub;
• 1 x LAN (RJ45);
• 2 x PS/2;
• 2 x USB 3.0;
• 3 x аудио.
• 4 x USB 2.0;

Возможности организации системы охлаждения внутри корпуса стандартные. Имеются три 4-контактных разъёма для подключения вентиляторов.

Обзор UEFI BIOS

Прошивка данной материнской платы характеризуется удобным интерфейсом и наличием упрощённого режима, который разработан специально для неопытных пользователей.

После загрузки в UEFI BIOS на экране появится раздел «My Favorites», в котором представлены самые популярные функции настройки системы. Также имеется функция «Quick Note», которая позволяет добавлять заметки на полях.

В разделе «Main» имеются языковые настройки, времени и даты, безопасности.

В разделе «Ai Tweaker» находятся настройки вычислительных модулей, встроенного северного моста, а также режим управления процессором. Также этот раздел предназначен для разгона комплектующих.

Настройки возможностей системной платы, дисковой и сетевой подсистемы находятся во вкладке «Advances».

Проконтролировать работу температурных датчиков и вентилятором можно в разделе «Monitor».

Наконец, режим EZ Mode позволяет задать базовую конфигурацию системной платы. С его помощью можно активировать профили X.M.P для планок оперативной памяти, отрегулировать работу вентиляторов, задать время и дату, выбрать режим быстродействия, указать приоритетность загрузки накопителей.

Новые технологии и фирменные утилиты

В данной материнской плате реализованы новые технологии, под которые выпущены специальные утилиты. Среди них выделим самые полезные.

Технология GPU Boost позволяет разогнать встроенное графическое ядро с помощью утилиты ASUS AI Suite 3. Поэтому, невзирая на демократичную цену в 90 долларов, данную плату можно использовать для сборки бюджетного игрового ПК.

Если вам мешает шум, который исходит от вентиляторов, то его можно снизить. Для этого предназначена утилита ASUS Fan Xpert 2. Эта программка позволяет управлять вентиляторами и настраивать систему охлаждения.

Стоит отметить и AI Suite 3 – это программная оболочка для работы с материнской платой. Посредством единого интерфейса можно максимально просто и точно настроить, выполнить разгон компьютера и управлять его параметрами.

Также стоит отметить лёгкую настройку ОЗУ и устранение проблем, которые могут возникнуть с системной памятью. Для этого предназначена технология MemoryOK. Она активируется посредством нажатия специальной кнопки на материнской плате. Также она позволяет в случае ошибок загрузиться в BIOS.

Принцип работы данной кнопки можно посмотреть в видео:

Технологии AMD Eyefinity и AMD Dual Graphics предназначены для создания более полной и качественной картинки. Благодаря первой технологии к одной материнской плате можно подключить две видеокарты. А вторая технология позволяет создать с процессора AMD и видеокарты AMD более мощный тандем и повысить производительность в играх.

Преимущества и недостатки

Среди преимуществ данной материнской платы стоит выделить:

• Демократичную цену;
• Наличие качественной 6-фазной подсистемы питания GPU DIGI+VRM;
• Улучшенную элементную базу благодаря концепции 5 Protection;
• Наличие кнопки MemoryOK, которая позволяет решить проблемы с системной памятью;
• Наличие портов SATA 6 Гбит/сек;
• Поддержку технологий AMD Eyefinity и AMD Dual Graphics, а также фирменных утилит USB 3.0 Boost, AI Suite 3, Fan Xpert, Network iControl, Ai Charger, Disk Unlocker;
• Хороший разгонный потенциал;
• Поддержку портов COM и LPT.

Недостатки:

• Неудобное подключение звуковой акустики;
• Отсутствие отверстий под крепежи в правой части платы.

Выводы

Материнскую плату ASUS A88XM-PLUS можно назвать приемлемым вариантом для сборки стационарных ПК для учёбы, офисной работы и даже для игр на минимальных настройках, так как она выпущена под процессоры AMD Kaveri, Trinity, Richland и имеет возможности для разгона комплектующих.

Также стоит отметить, что данная плата полностью раскрывает возможности чипсета AMD A88X. В ней имеются порты USB 2.0, USB 3.0, а также SATA 6 Гбит/сек.

Дополнительно стоит выделить качество сборки платы и её комплектующие, которые подобраны специально под концепцию 5X PROTECTION и полностью защищены от перепадов напряжения, высоких температурных режимов, коррозии, окисления и прочих отрицательных факторов.

Видеообзор материнской платы:

Бюджетное решение с поддержкой устаревших интерфейсов

Совсем недавно, изучая материнскую плату Asus Crossblade Ranger , мы писали, что наиболее интересными с практической точки зрения моделями для платформы AMD FM2+ являются компактные платы нижнего ценового уровня, позволяющие в полной мере реализовать такие характерные преимущества, как невысокая цена и возможность создания компактных, но достаточно производительных (вплоть до игрового применения) компьютерных систем. Наша сегодняшняя героиня как раз в максимальной степени иллюстрирует такой подход: это одна из самых дешевых плат (что у MSI, что среди других производителей), тем не менее основанная на топовом для линейки чипсете. Разумеется, «под нож» в данном случае пошло все, что могло повысить цену, но стоит ли об этом сожалеть? Иными словами, какой он - современный нижний уровень? Давайте попробуем с ним познакомиться.

Конфигурация и особенности платы

Сводная таблица характеристик платы MSI A88XM-E35 приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Форм-фактор

Плата MSI A88XM-E35 выполнена в форм-факторе «зауженный» microATX (226 × 216 мм) и может быть установлена в корпус, поддерживающий платы с форм-фактором microATX или бо́льшие по размеру. Для монтажа платы предусмотрено шесть стандартных отверстий, а «передний» край будет висеть свободно (это общая беда узких плат).

Чипсет и процессорный разъем

Плата MSI A88XM-E35 основана на топовом чипсете компании AMD - A88X, отличающемся от более раннего А85X лишь поддержкой процессоров семейства Kaveri. Собственно, ошибки в FCH как раз и заставили компанию перейти от FM2 к FM2+, а обновленная платформа поддерживает как новые процессоры, так и любые модели предыдущих семейств для FM2.

Память

Для установки модулей памяти на плате предусмотрено два DIMM-слота, что позволяет устанавливать лишь по одному DDR3-модулю на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (после появления в продаже соответствующих модулей). Впрочем, учитывая бюджетность платы и платформы, можно ничего и не ждать - в большинстве конфигураций начального уровня и сейчас используется лишь 8 ГБ памяти, что легко получается при установке двух модулей «ходового размера» по 4 ГБ. Сложнее вопрос с частотами: официально поддерживается лишь DDR3-1866, а 2133 МГц формально достигается лишь при разгоне, хотя эта частота и является стандартной для нескольких моделей процессоров AMD. Нельзя не отметить, что с такой частотой памяти у нас не возникло никаких проблем при использовании самых разных модулей, в то время как на Asus Crossblade Ranger , несмотря на куда более серьезные обещания производителя, так и не удалось подобрать хотя бы одну пару модулей, стабильно функционирующую на 2133 МГц. В общем, чем проще - тем надежнее:)

Отметим также, что плата поддерживает память с XMP-профилями, но вот извлечь из этого что-либо практически полезное почти невозможно: во-первых, ограничен список поддерживаемых частот (а 2133 давно уже стало стандартным значением для многих современных модулей, и XMP здесь не нужны), а во-вторых, нет гибкого регулирования напряжения питания модулей памяти, так что работоспособное значение скорее всего придется выбирать вручную и «с запасом», и смысла связываться с «автоматикой» нет.

Слоты расширения

Как мы уже не раз упоминали, богатые возможности расширения вряд ли будут востребованы пользователями этой платформы - неплохое (относительно) встроенное видеоядро уже есть в APU AMD, а прочие карты расширения в массовых компьютерах встречаются все реже и реже. Однако вероятность того, что они понадобятся, есть. Да и связка из Athlon X4 (не имеющего видеядра) и видеокарты среднего уровня тоже вполне оправдана, так что компания MSI установила на плату три разных слота расширения: PCIe x16 (2.0 или 3.0 в зависимости от используемого процессора), PCIe 2.0 x1 и обычный PCI.

Видеоразъемы

Для подключения мониторов и других устройств отображения на задней панели платы имеются порты HDMI 1.4 (максимальное разрешение 4096×[email protected] Гц или 1920×[email protected] Гц), DVI-D (Dual Link - с разрешением до 2560×[email protected] Гц) и VGA (D-Sub).

SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет контроллера. Естественно, все шесть поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10, но вопрос вызывает общее количество портов: ведь чипсет поддерживает восемь, а не шесть. Однако этот вопрос легко снимается, если учесть, что на той же РСВ компания выпускает и плату А78М-Е35, основанную на чипсете А78, который поддерживает как раз только шесть SATA-портов. А что еще отличает эти чипсеты? Официальная поддержка «расщепления» процессорных линий по слотам PCIe, которая на данной плате все равно никак не используется. Таким образом, с точки зрения потребительских характеристик A88XM-E35 и А78М-Е35 идентичны, и если вдруг вторую окажется купить дешевле - так и стоит поступить.

USB-разъемы, последовательный и параллельный порты

Для подключения всевозможных периферийных устройств на плате предусмотрено четыре порта USB 3.0 и восемь портов USB 2.0, что целиком и полностью укладывается в возможности чипсета. Как и следовало ожидать при таком раскладе, ровно половина портов (2+4 соответственно) выведена на заднюю панель, а остальные доступны в виде гребенок на текстолите.

Любопытной особенностью платы, которая вполне может порадовать владельцев устаревшей периферии, является наличие внутренних портов COM и LPT. К сожалению, планка для их вывода наружу в комплекте отсутствует, но в общем-то она стоит копейки и может быть уже в наличии. Кстати, плата снабжена не одним, а двумя портами PS/2, что позволяет подключить одновременно и мышь, и клавиатуру с таким интерфейсом. В общем, по совокупности получаем неплохой вариант как минимум для ремонта старого компьютера, к которому подключена всякая устаревшая периферия, которую жалко выкидывать - не хватает разве что поддержки Parallel ATA:)

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате реализован гигабитный сетевой интерфейс на базе контроллера Realtek RTL8111G - практически стандарта де-факто для недорогих плат.

Система питания

Как и большинство недорогих плат, эта имеет 24-контактный и 4-контактный разъемы для подключения блока питания. Регулятор напряжения питания процессора на плате является пятиканальным (три канала для питания вычислительных и графических ядер процессора и два - для встроенного «северного моста»). Все компоненты недорогие, но, тем не менее, MSI не забывает упомянуть об использовании твердотельных конденсаторов, черных катушек и прочего «Military Class», что стало уже привычным.

Система охлаждения

Как и следовало ожидать, компания ограничилась лишь небольшим радиатором на чипсете, да и тот выполняет скорее декоративные функции. Но кроме чипсета не охлаждается вообще ничего и никак.

Что же касается разъемов для подключения вентиляторов, то их три, что несколько больше, нежели свойственно платам этого класса. Однако стоит учитывать, что, во-первых, третий разъем не только не управляемый, но и даже просмотр количества оборотов для него не предусмотрен. Во-вторых, разъем процессорного вентилятора не поддерживает управление вентиляторами с трехконтактным разъемом. Впрочем, процессорные кулеры ныне стоят копейки, а предполагать, что любитель раритетных стодолларовых СО возжаждет установить таковую на недорогую системную плату, у нас оснований нет.

Аудиоподсистема

Опять же, как и следовало ожидать, поддержка аналогового аудио реализована по принципу «чтобы было»: используется старый уже кодек Realtek ALC887, который и «при жизни» эталоном качественного звучания не был. Формально он поддерживает акустику 7.1, но из-за наличия на задней панели лишь трех аудиоразъемов подключить ее можно только при одновременном задействовании и их, и фронтальных выходов корпуса. Впрочем, как нам кажется, обычным для систем такого уровня является использование пары недорогих колонок, и не более того, ну а если вдруг кому понадобится акустика высокого класса, для ее подключения давно уже с успехом применяется HDMI.

Итого

Итак, что можно сказать про бюджетное решение MSI? Это абсолютный минимум, да, но в целом... В целом это достаточный минимум не без некоторых излишеств:) Во всяком случае, потребности покупателей бюджетных компьютеров плата полностью перекрывает, оставляя при этом и некоторую свободу для дальнейшей модернизации. Получить производительность топовых процессоров не получится, но это общее ограничение самой платформы. А вот попытки сэкономить еще немного уже способны заставить отказаться, к примеру, от полного набора видеовыходов или вовсе перейти к куда более «зажатым» системам, типа AM1 (на чем еще, кстати, не обязательно удастся сэкономить при оценке стоимости всей системы). Понятно, что некоторым покупателям сложно наступить на горло собственной песне и отказаться от красивых и блестящих тепловых трубок, разноцветных радиаторов, «продвинутых» сетевых контроллеров и топовых аудиокодеков (впрочем, часть списка не совсем бесполезна), но им просто нужно приобрести другую плату. Например, та же MSI продает и модель A88XM Gaming всего-то в два раза дороже, чем A88XM-E35 - цена всех этих улучшений скопом. А вот если на них сэкономить, разницы хватит, например, на покупку A8-7600 вместо A4-7300 - как нам кажется, расширенные комментарии тут не требуются:)

И вторая потенциальная сфера применения, где плата придется очень к месту, была упомянута выше - использование оборудования с устаревшими интерфейсами. Последними плата снабжена довольно щедро: есть PCI, пара портов PS/2 и даже последовательный и параллельный порты. При этом высокая производительность платформы в этих сегментах тоже, как правило, не нужна, а вот цена решения - очень даже - не будь так, можно было бы и заменить «антиквариат» на что-нибудь более современное либо с чистой совестью потратиться на, например, мультикарту с интерфейсом PCIe. Но вот стоит такая карта как треть нашей сегодняшней героини, что тоже в развернутых комментариях не нуждается.

Плата предоставлена на тестирование производителем

В нашей лаборатории уже рассматривались материнские платы на базе набора системной логики AMD A88X, но это были передовые решения производителей. Понятно, что, например, ASRock Fatal1ty F2A88X+ Killer и Biostar Hi-Fi A88W 3D вызовут разные эмоции и они несравнимы, однако внутри продуктовых линеек производителей они относятся именно к передовым. А вот с обзорами плат более низкого уровня несколько сложнее: цена их невысока и каждая в отдельности не пользуется хорошим спросом, здесь объемы складываются из количества моделей.

реклама

Низкий спрос на каждую из моделей в отдельности приводит к тому, что вендоры иногда даже не привозят образцы и не предоставляют их для написания обзоров. К тому же, российские представительства иностранных производителей зачастую находятся в рамках определенных квот и «выбирают» эти квоты посредством заказа флагманских решений. Чаще всего оказывается, что в наличии есть всего буквально два-три образца моделей бюджетного класса, которые почти всегда находятся на тестах у какой-нибудь отечественной фирмы-сборщика готовых компьютеров. Причем образцы очень часто относятся к тем моделям, которые у рядового пользователя, заинтересованного в самостоятельной сборке своего компьютера, навряд ли вообще вызовут какой-либо интерес.

Тот же низкий спрос объясняет и то, что различным интернет-изданиям практически не интересно ими заниматься: мало того, что образцов нет у вендоров, низкий спрос на отдельные модели ведет и к невысокому интересу со стороны читателей, который в свою очередь приводит к малому числу переходов к обзорам конкретных моделей. А ведь такую плату зачастую можно «раздобыть», приобретя ее в рознице, затем автор тратит время на тестирование, в конце концов, ему нужно платить гонорар за написанную статью, а конечный «выхлоп» в виде повышения интереса читателей и посещаемости обзора даже близко не оправдывает вложения.

Получается замкнутый круг с круговой невыгодностью обзоров, прорывы из которого иногда происходят: в тех случаях, когда российскому представительству какой-либо компании приходит «заказ сверху» на более активное продвижение и он сопровождается стопкой образцов на тесты. Вот тут и начинается работа…

Среди отзывов, получаемых мною, неоднократно встречались просьбы попробовать «уместить» в рамках одного обзора сразу несколько материнских плат разных производителей на одном наборе системной логики и примерно одинаковой стоимости.

реклама

Несколько моделей в одном материале – это еще и возможность сравнить их напрямую и сразу. При этом такой комплексный обзор приведет и к росту потока «приходов» из поисковиков, как следствие, ситуация с малым числом интересующихся становится менее острой. А благодаря сотрудничеству с компанией «Регард » проблема с «добычей» образцов становится менее насущной.

Немного лирики

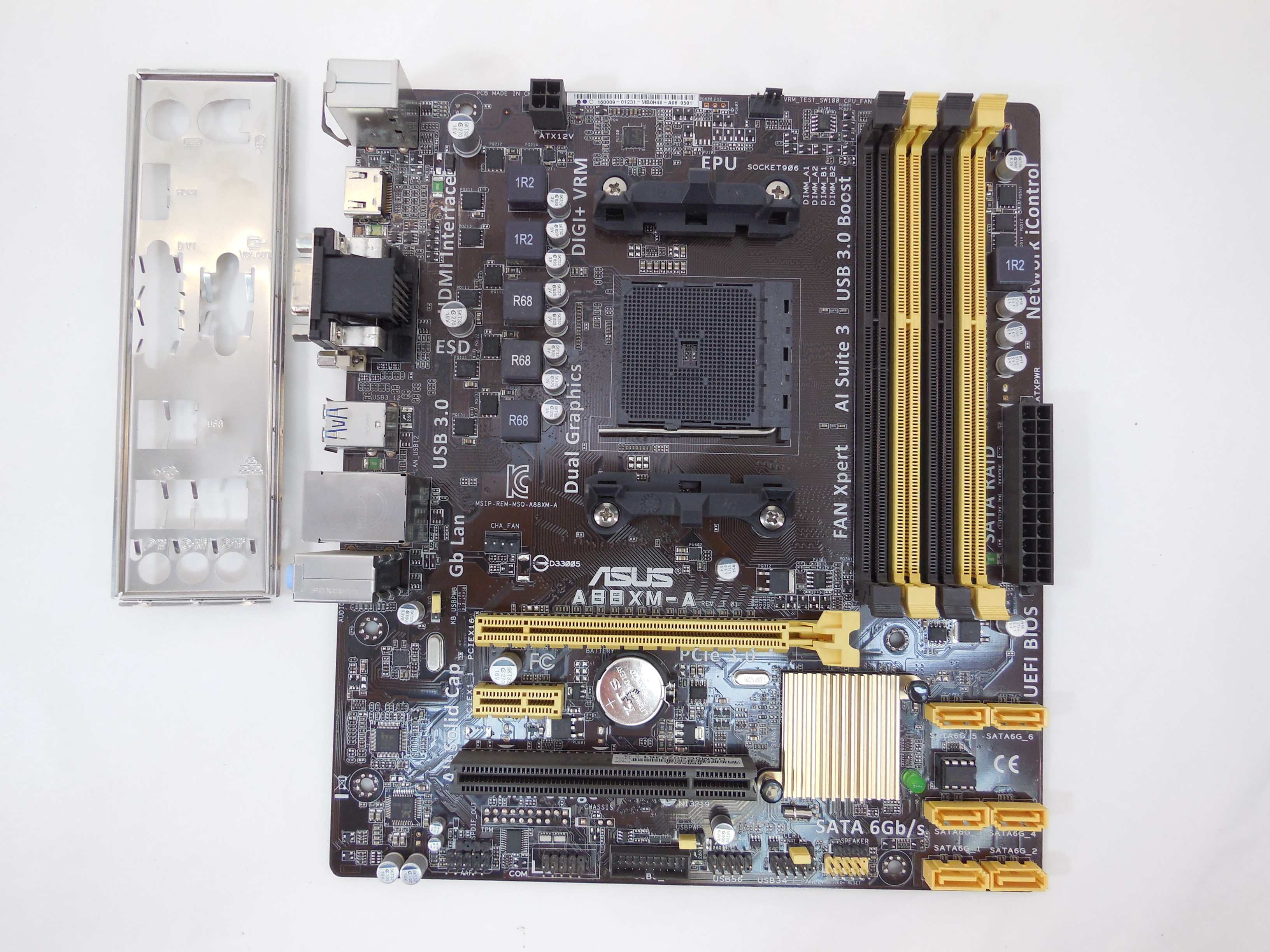

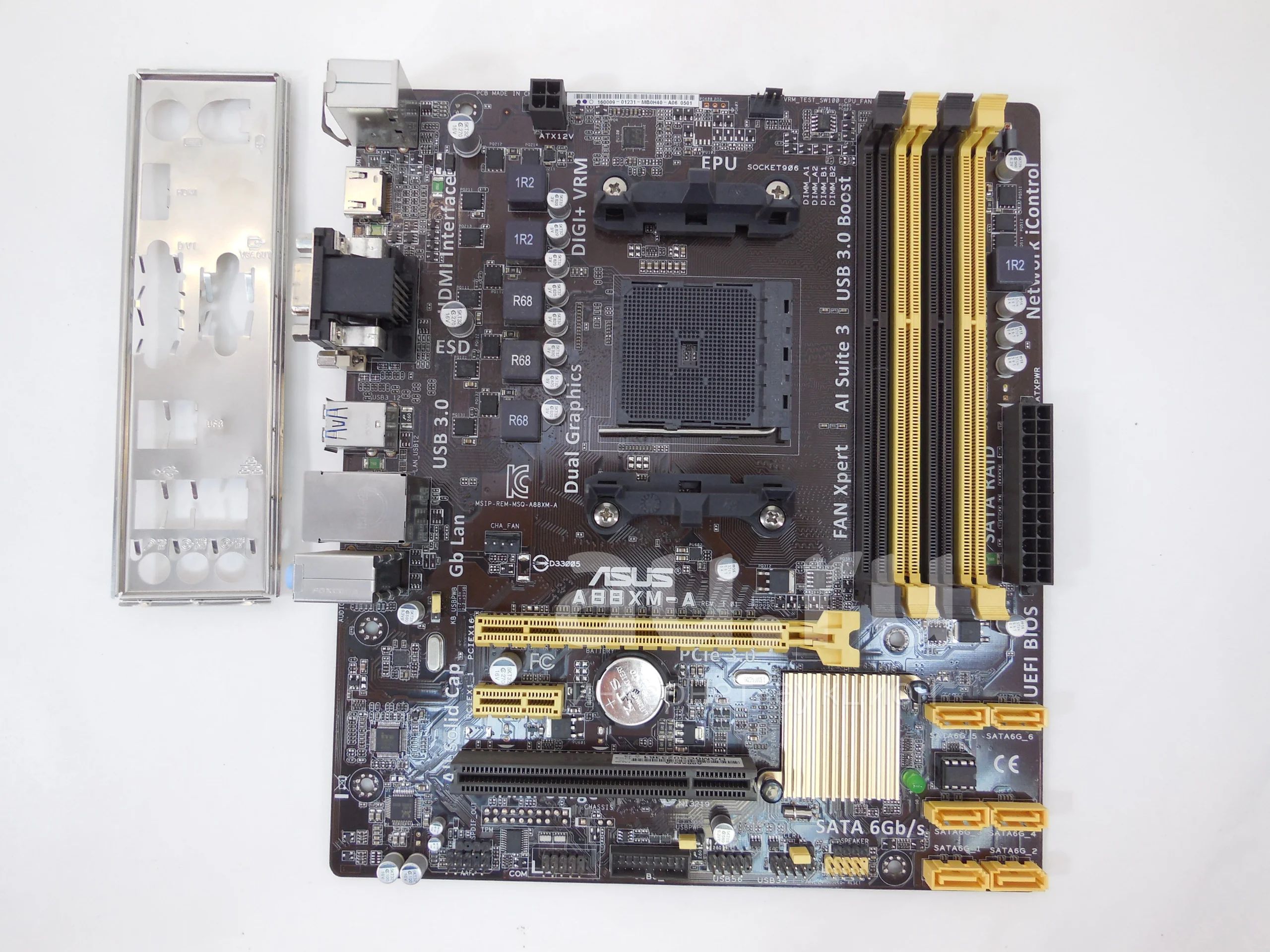

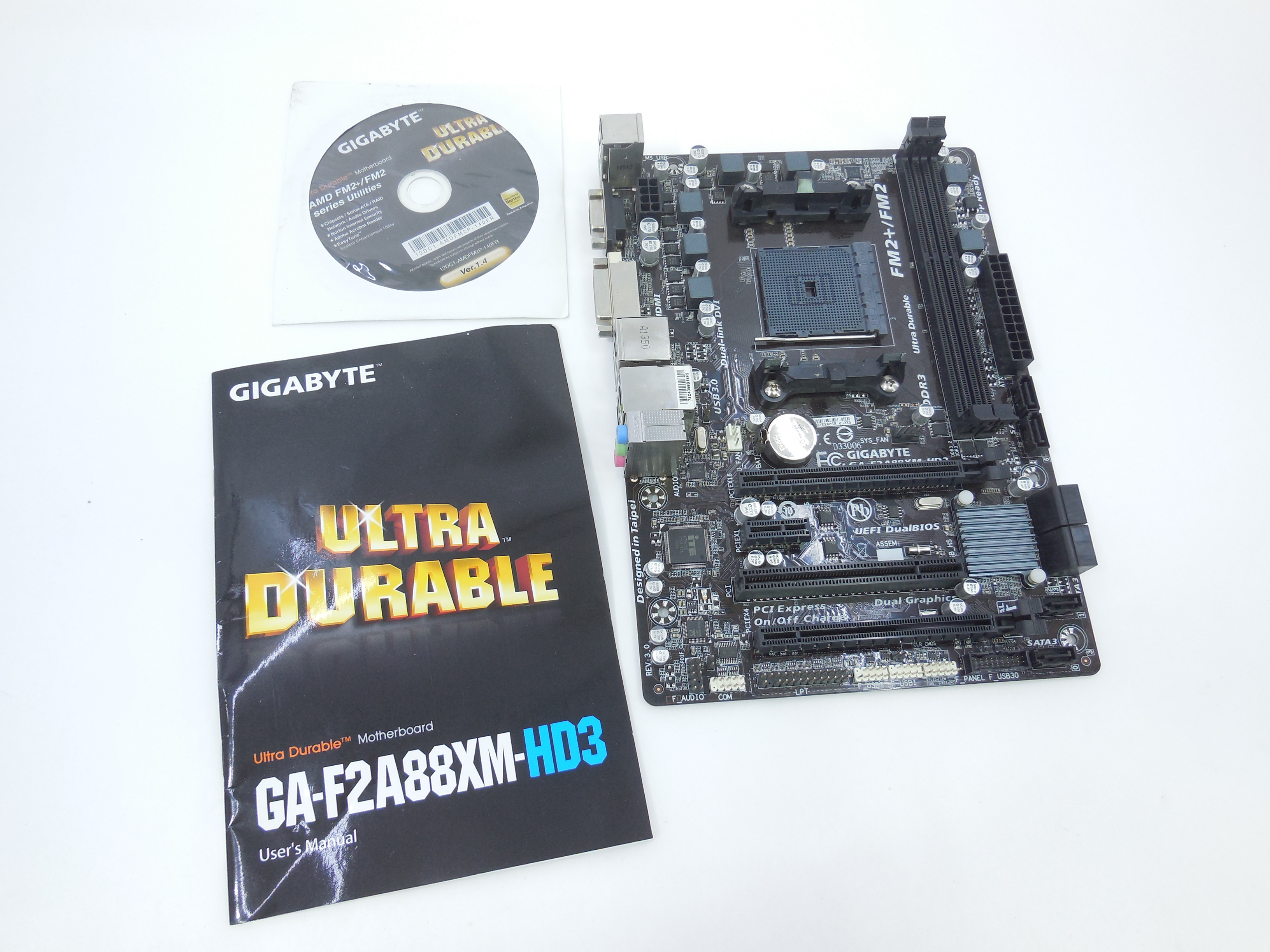

После некоторых раздумий и анализа прайс-листов, мною было отобрано три материнские платы на AMD A88X, относящиеся к бюджетному сегменту: ASUS A88XM-A, Gigabyte GA-F2A88XM-HD3 и MSI A88XM-E35.

Да, модели не самые новые (ASUS и Gigabyte – август 2013 года; MSI – ноябрь 2013 года), но зато от них можно ожидать излечения от «детских болезней» как на уровне микрокода, так и на уровне элементной базы.

Цена на эти материнские платы в целом находится в пределах 2100-2200 рублей. В частности, в прайс-листе компании «Регард» (на момент их выдачи мне) первая стоила 2150 рублей, вторая – 2140 рублей, а третья – на сто с небольшим рублей дешевле – 2020 рублей. По Яндекс.Маркет разброс цен был еще меньше.

Набор системной логики AMD A88X с кодовым именем «Bolton-D4».

Хотя он и числится как новый, отличий от, скажем, A85X («Hudson-D4») почти что нет: те же восемь SATA, то же количество USB (два 1.1, десять 2.0, четыре 3.0), те же четыре PCI-E 2.0 для дополнительных слотов расширения, либо подключения контроллеров. Даже техпроцесс тот же: 65 нм. Но AMD заявляет, отличия все же есть: указывается на появление поддержки PCI-E 3.0.

Однако логика на самом деле странная: за поддержку PCI-E в платформах под Socket FM2/FM2+ отвечает процессор, а не чипсет. А линии PCI-E, поддерживаемые самим AMD A88X, так и остались второй версии. Вполне очевидно, что на самом деле перед нами все тот же A85X с мелкими улучшениями, которые обычные пользователи никогда и не заметят (так, например, USB 3.0 xHCI вырос с версии 0.96 до 1.0). Небольшие оптимизации и доработки кристалла, смена «шильдика» и вот – перед нами новый продукт.

Технические характеристики

Для начала приведу таблицу технических характеристик, где отличия в спецификациях будут выделены жирным (фотоснимки в таблице кликабельны, по щелчку откроется полноразмерный снимок).
