Используемая человеком электрическая энергия в основном вырабатывается на крупных электростанциях. Эти предприятия передают электричество на районные подстанции, которые затем распределяют его по потребителям.
Так как линии электропередач обладают электрическим сопротивлением, часть энергии электрического тока теряется, превращаясь в теплоту. Постоянный ток (DC) течет в одном направлении; переменный ток (АС) периодически изменяет свое направление. Первоначально для электроснабжения применялся только постоянный ток. По ряду причин передача и преобразование постоянного тока связаны со значительными трудностями, поэтому по соображениям безопасности электростанции передавали его под низким напряжением. Однако к тому времени, когда постоянный ток достигал потребителей, сопротивление съедало 45 процентов его энергии.
Выход был найден в передаче переменного тока высокого напряжения, которое может быть легко изменено при помощи трансформатора (рисунок внизу). Так как высоковольтным линиям требуется меньший ток для передачи одного и того же количества энергии, ее потери на преодоление сопротивления стали намного меньшими. Когда переменный ток покидает электростанцию, повышающие трансформаторы увеличивают его напряжение с 22 000 до 765 000 вольт, а перед поступлением в дома другие трансформаторы, понижающие, уменьшают его до ПО или 220 вольт.

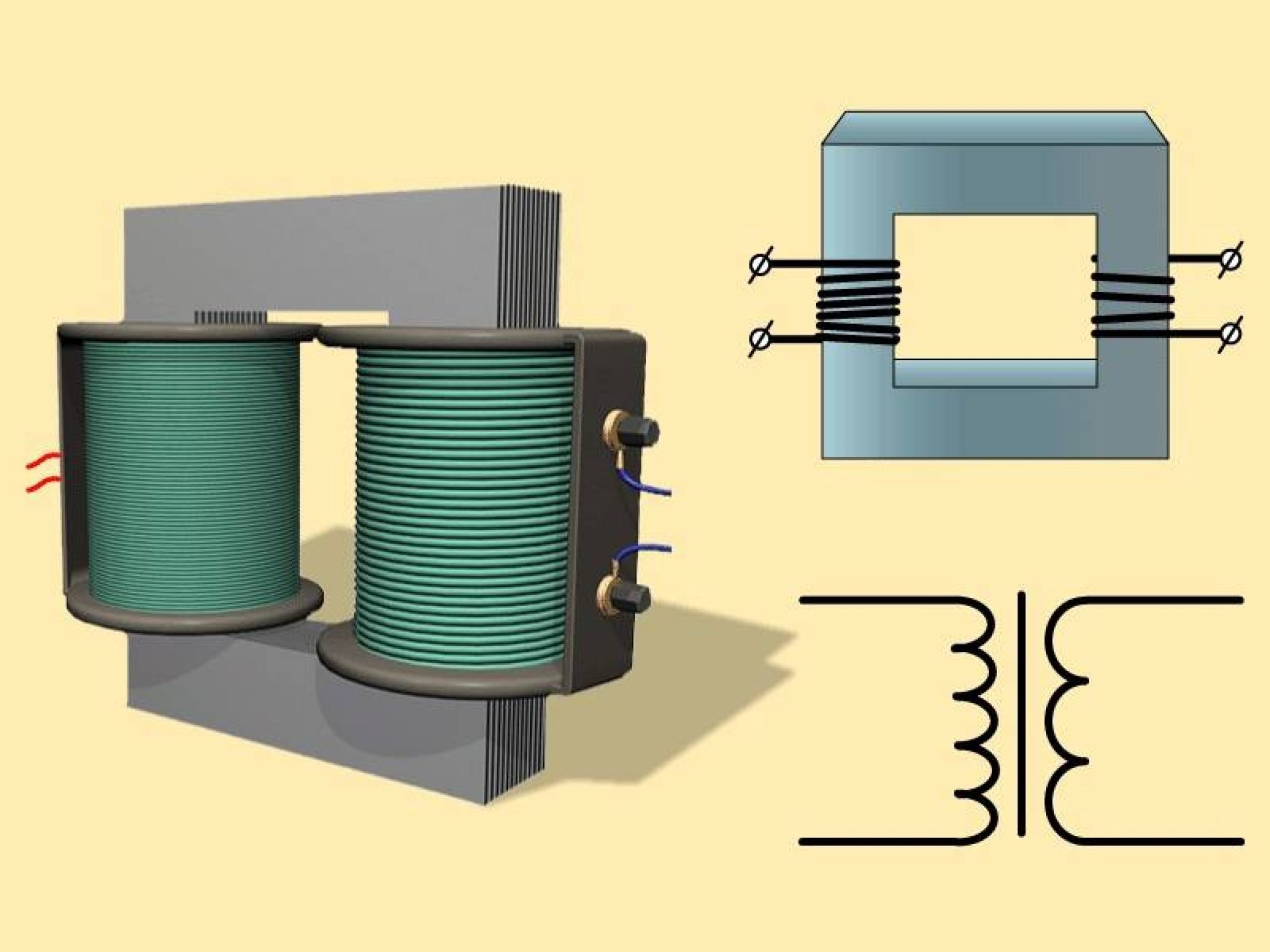

Принцип действия трансформатора
Трансформаторы увеличивают или уменьшают напряжение переменного тока. Преобразуемый переменный ток проходит по первичной обмотке, охватывающей стальной сердечник (рисунок сверху). Периодически изменяющийся ток создает в сердечнике переменное магнитное поле. При перемещении во вторичную обмотку это магнитное поле генерирует в ней переменный ток. Если вторичная обмотка имеет больше витков, чем первичная, выходное напряжение будет выше, чем входное.
Потери энергии при протекании постоянного тока
Электрическая мощность (Р) вычисляется путем умножения силы тока (I) на напряжение (V), т.е. Р = I х V. Если напряжение возрастает, сила тока, необходимая для обеспечения заданной мощности, уменьшается. Низковольтная мощность постоянного тока требует большей силы тока, чем высоковольтная мощность переменного, чтобы передать одно и то же количество электроэнергии.
Переменный ток легко трансформируется
В отличие от постоянного, переменный ток периодически изменяет свое направление. Если переменный ток проходит по первичной обмотке трансформатора (рисунок слева), образующееся переменное магнитное поле индуцирует ток во вторичной обмотке. При протекании по первичной обмотке постоянного тока (рисунок справа), во вторичной обмотке ток не возникает.
Человеку, мало знакомому с электрикой сложно представить себе, что такое трансформатор, где он задействован, назначение элементов его конструкции.
Общая информация об устройстве
Трансформатором называется статическое электромагнитное устройство, предназначенное для преобразования тока переменной частоты с одним напряжением в переменный ток с иным напряжением, но с прежней частотой, основанный на явлении электромагнитной индукции.
Применяются приборы во всех сферах деятельности человека: электроэнергетике, радиотехнической, радиоэлектронной промышленности, бытовой сфере.

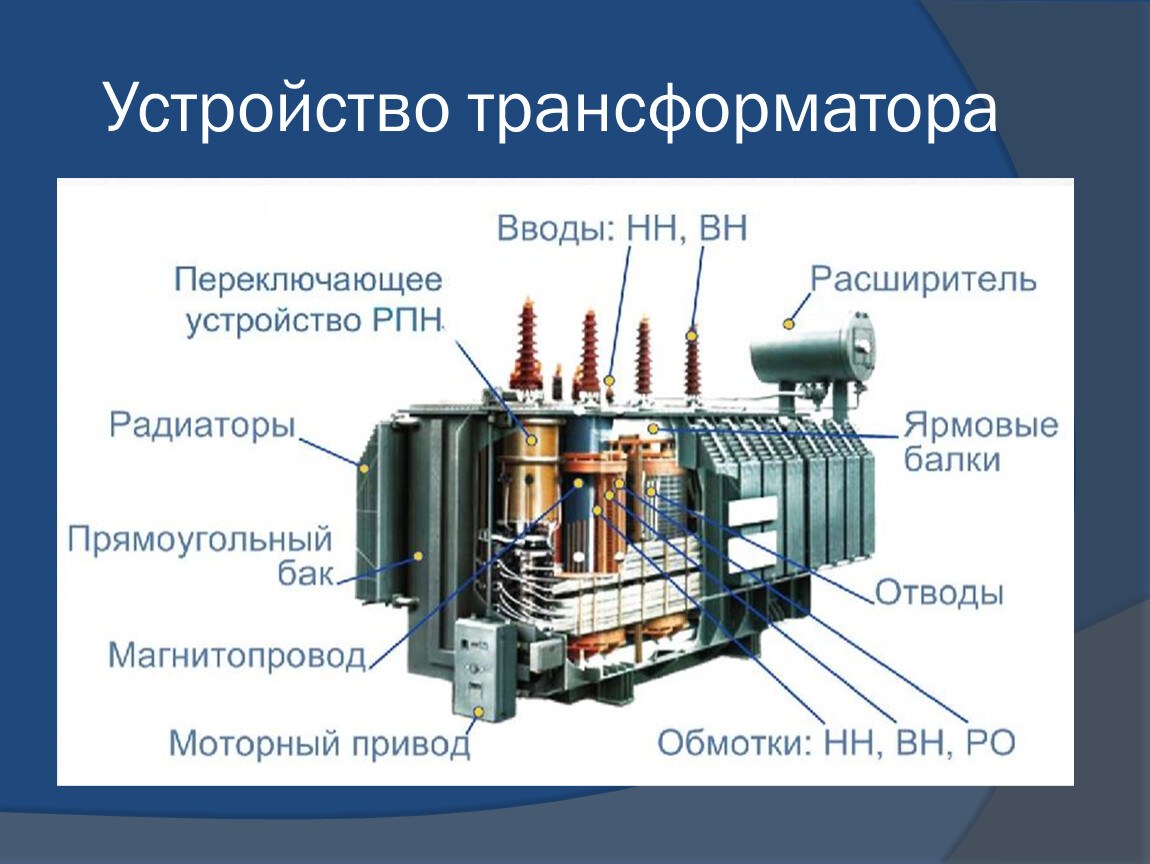

Конструкция
Устройство трансформатора предполагает наличие одной либо большего числа отдельных катушек (ленточных или проволочных), находящихся под единым магнитным потоком, накрученных на сердечник, изготовленный из ферромагнетика.
Важнейшие конструктивные части следующие:
- обмотка;
- каркас;
- магнитопровод (сердечник);
- охлаждающая система;
- изоляционная система;
- дополнительные части, необходимые в защитных целях, для установки, обеспечения подхода к выводящим частям.
В приборах чаще всего можно увидеть обмотку двух типов: первичную, получающую электроток от стороннего питающего источника, и вторичную, с которой напряжение снимается.
Сердечник обеспечивает улучшенный обратный контакт обмоток, обладает пониженным сопротивлением магнитному потоку.
Некоторые виды приборов, работающие на сверхвысокой и высокой частоте, производятся без сердечника.
Производство приборов налажено в трех базовых концепциях обмоток:
- броневой;
- тороидальной;
- стержневой.
Устройство трансформаторов стержневых подразумевает накручивание обмотки на сердечник строго горизонтальное. В приборах броневого типа она заключена в магнитопроводе, размещается горизонтально либо вертикально.
Надежность, эксплуатационные особенности, устройство и принцип действия трансформатора принимаются без какого-либо влияния принципа его изготовления.

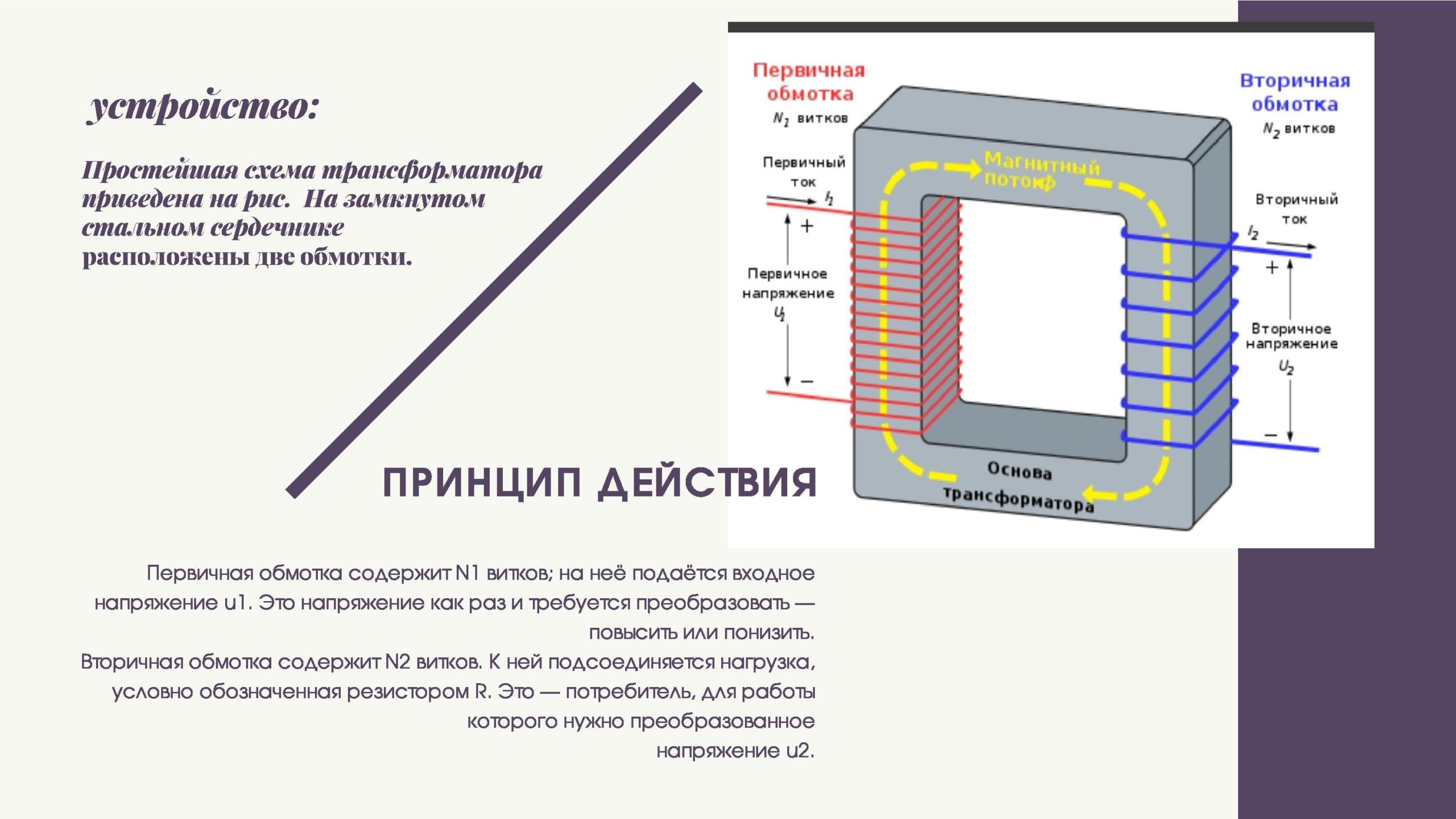

Принцип работы
Принцип работы трансформатора базируется на эффекте взаимоиндукции. Поступление тока переменной частоты от стороннего поставщика электроэнергии на вводы первичной обмотки формирует в сердечнике магнитное поле с переменным потоком, проходящего через вторичную обмотку и индуцирующее образование электродвижущей силы в ней. Закорачивание на приемнике электроэнергии вторичной обмотки обуславливает прохождение сквозь приемник электротока из-за влияния электродвижущей силы, вместе с тем в первичной обмотке образуется ток нагрузки.
Назначение трансформатора — перемещение преобразованной электрической энергии (без перемены ее частоты) к вторичной обмотке из первичной с подходящим для функционирования потребителей напряжением.
Классификация по видам

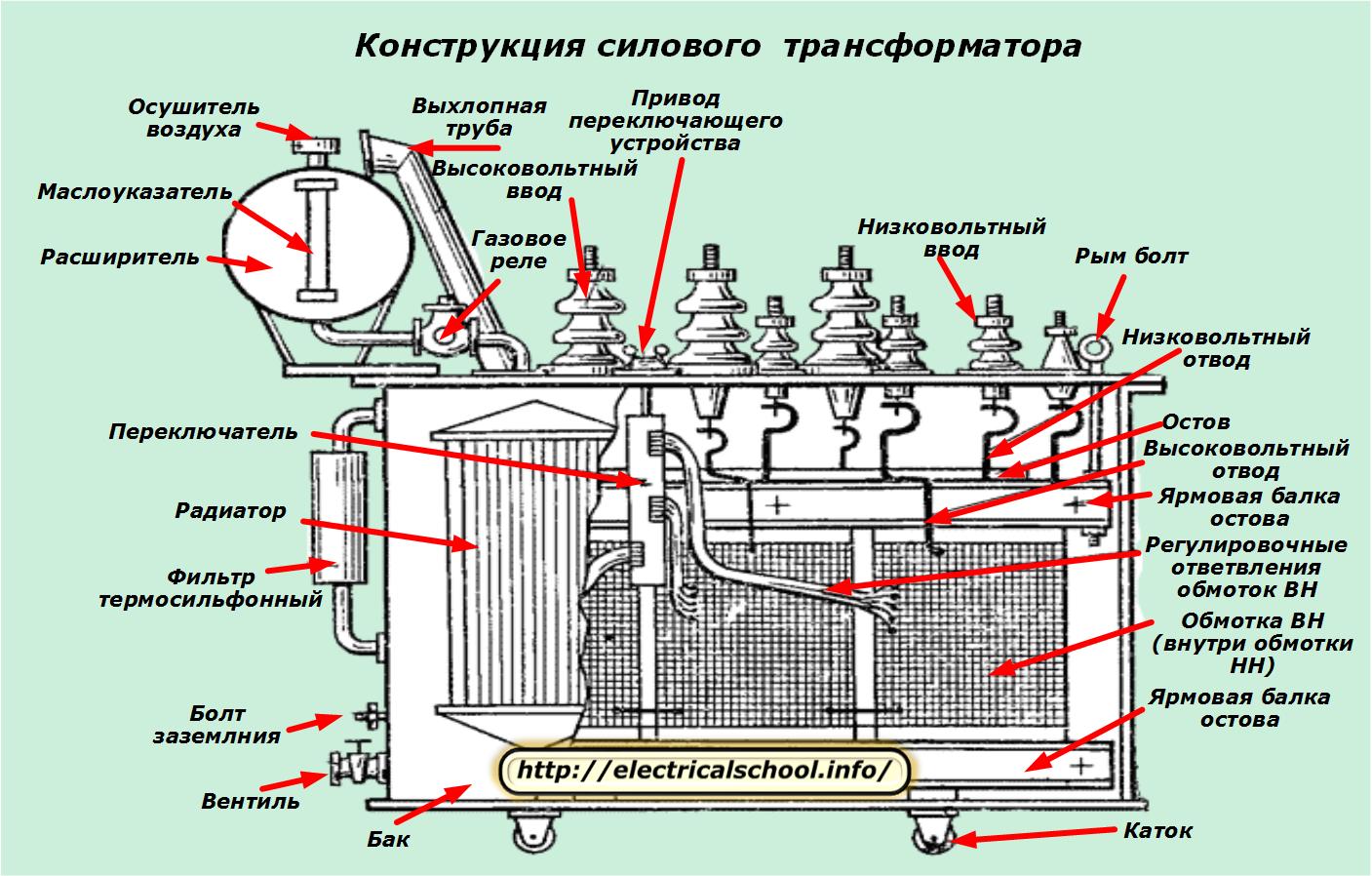

Силовые
Силовой трансформатор переменного электротока — это прибор, использующийся в целях трансформирования электроэнергии в подводящих сетях и электроустановках значительной мощности.
Необходимость в силовых установках объясняется серьезным различием рабочих напряжений магистральных линий электропередач и городских сетей, приходящих к конечным потребителям, требующимся для функционирования работающих от электроэнергии машин и механизмов.
Автотрансформаторы
Устройство и принцип работы трансформатора в таком исполнении подразумевает прямое сопряжение первичной и вторичной обмоток, благодаря этому одновременно обеспечивается их электромагнитный и электрический контакт. Обмотки устройств имеют не менее трех выводов, отличающихся своим напряжением.
Основным достоинством этих приборов следует назвать хороший КПД, потому как преобразуется далеко не вся мощность — это значимо для малых расхождениях напряжений ввода и вывода. Минус — неизолированность цепей трансформатора (отсутсвтие разделения) между собой.
Трансформаторы тока
Данным термином принято обозначать прибор, запитанный непосредственно от поставщика электроэнергии, применяющийся в целях понижения первичного электротока до подходящих значений для использующихся в измеряющих и защитных цепях, сигнализации, связи.
Первичная обмотка трансформаторов электротока, устройство которых предусматривает отсутствие гальванических связей, подключается к цепи с подлежащим определению переменным электротоком, а электроизмерительные средства подсоединяются к вторичной обмотке. Текущий по ней электроток примерно соответствует току первичной обмотки, поделенному на коэффициент трансформирования.
Трансформаторы напряжения
Назначение этих приборов — снижение напряжения в измеряющих цепях, автоматики и релейной защиты. Такие защитные и электроизмерительные цепи в устройствах различного назначения отделены от цепей высокого напряжения.
Импульсные
Данные виды трансформаторов необходимы для изменения коротких по времени видеоимпульсов, как правило, имеющих повторение в определенном периоде со значительной скважностью, с приведенным к минимуму изменением их формы. Цель использования — перенос ортогонального электроимпульса с наиболее крутым срезом и фронтом, неизменным показателем амплитуды.
Главным требованием, предъявляющимся к приборам данного типа, является отсутствие искажений при переносе формы преобразованных импульсов напряжения. Действие на вход напряжения какой-либо формы обуславливает получение на выходе импульса напряжения идентичной формы, но, вероятно, с другим диапазоном либо измененной полярностью.
Разделительные
Что такое трансформатор разделительный становится понятно исходя из самого определения — это прибор с первичной обмоткой, не связанной электрически (т.е. разделенной) с вторичными.
Существует два типа таких устройств:
- силовые;
- сигнальные.
Силовые применяются с целью улучшения надежности электросетей при непредвиденном синхронном соединении с землей и токоведущими частями, либо элементами нетоковедущими, оказавшимися из-за нарушения изоляции под напряжением.
Сигнальные применяются в целях обеспечения гальванической развязки электроцепей.
Согласующие
Как работает трансформатор данного вида также понятно из его названия. Согласующими называются приборы, применяющиеся с целью согласования между собой сопротивления отдельных элементов электросхем с приведенным к минимуму изменением формы сигнала. Также устройства такого типа используются для исключения гальванических взаимодействий между отдельными частями схем.
Пик-трансформаторы
Принцип действия пик-трансформаторов базируется на преобразование характера напряжения, от входного синусоидального в импульсное. Полярность после перехода изменяется по прошествии половины периода.
Сдвоенный дроссель
Его азначение, устройство и принцип действия, как трансформатора, абсолютно идентичны приборам с парой подобных обмоток, которые, в данном случае, абсолютно одинаковы, намотанны встречно или согласованно.
Также часто можно встретить такое наименование данного устройства, как встречный индуктивный фильтр. Это говорит о сфере применения прибора – входная фильтрация напряжения в блоках питания, звуковой технике, цифровых приборах.
Режимы работы
Холостой ход (ХХ)
Такой порядок работы реализуется от размыкания вторичной сети, после чего в ней прекращается течение электротока. В первичной обмотке течет ток холостого хода, составной его элемент — ток намагничивающий.
Когда вторичный ток равен нулю, электродвижущая сила индукции в первичной обмотке целиком возмещает напряжение питающего источника, а потому при пропаже нагрузочных токов, идущий сквозь первичную обмотку ток по своему значению соответствует току намагничивающему.
Функциональное назначение работы трансформаторов вхолостую — определение их важнейших параметров:
- показателя трансформирования;
- потерь в магнитопроводе.
Режим нагрузки
Режим характеризуется функционированием устройства при подаче напряжения на вводы первичной цепи и подключении нагрузки во вторичной. Нагружающий ток идет по «вторичке», а в первичной — суммарный ток нагрузки и ток холостой работы. Этот режим функционирования считается для прибора преобладающим.
На вопрос, как работает трансформатор в основном режиме, отвечает основной закон ЭДС индукции. Принцип таков: подача нагрузки к вторичной обмотке вызывает образование во вторичной цепи магнитного потока, образующего в сердечнике нагружающий электроток. Направлен он в сторону, противоположную его течению, создающегося первичной обмоткой. В первичной цепи паритет электродвижущих сил поставщика электроэнергии и индукции не соблюдается, в первичной обмотке осуществляется повышение электротока до того времени, пока магнитный поток не вернется к своему исходному значению.
Короткое замыкание (КЗ)
Переход прибора в этот режим осуществляется при кратковременном замыкании вторичной цепи. Короткое замыкание — особый тип нагрузки, прилагаемая нагрузка — сопротивление вторичной обмотки — единственная.
Принцип работы трансформатора в режиме КЗ таков: к первичной обмотке приходит незначительное переменное напряжение, выводы вторичной соединяются накоротко. Напряжение на входе устанавливается с таким расчетом, чтобы величина замыкающего тока соответствовала величине номинального электротока устройства. Величина напряжения определяет энергопотери, приходящиеся на разогрев обмоток, а также на активное сопротивление.
Такой режим характерен для приборов измерительного типа.
Исходя из многообразия устройств и видов назначения трансформаторов, можно с уверенностью сказать, что на сегодня они — незаменимые, использующиеся практически повсеместно устройства, благодаря которым обеспечивается стабильность и достижение необходимых потребителю значений напряжения, как гражданских сетей, так и сетей предприятий промышленности.
Трансформатор (от лат. transformare , изменить, преобразовать) представляет собой электромагнитное устройство, которое преобразует электрическую энергию от одной системы к другой при помощи электромагнитной индукции без изменения частоты, является неотъемлемой частью электрических систем. Трансформаторы могут быть самых разных размеров от малого, внутри электронного прибора, до огромных, используемых в электросетях, мощностью до нескольких мегаватт.
История
Закон электромагнитной индукции, на котором основана работа трансформатора, был открыт Фарадеем в 1831 году. В том же году Фарадей представил «кольцо индукции», первый прототип трансформатора. Он использовал его для демонстрации принципа электромагнитной индукции и не видел в нем практического применения.
Первая «индукционная катушка» была изобретена Николаем Иосифом Каллан в Ирландском национальном университете Мейнут в 1836 году. Каллан был одним из первых исследователей, который понял, что увеличение витков вторичной обмотки по отношению к количеству витков в основной обмотке увеличивает напряжение.
Между 1830 и 1870 годами исследования индукционных катушек, в основном методом проб и ошибок, позволили определить принципы работы трансформатора. В 1848 году французский инженер Г. Румкорф представил индукционную катушку особой конструкции, которая стала прообразом трансформатора. Устройства пригодного для практического применения не появлялось до 1880 года, но в течение следующих десяти лет трансформаторы сыграли важнейшую роль в развитии электричества.
В 1876 году российский инженер Павел Николаевич Яблочков изобрел систему освещения на основе набора катушек индуктивности. Первичная обмотка катушек подключалась к источнику питания переменного тока, а вторичная к нескольким лампам. Катушки, используемые в системе, работали по принципу трансформатора. В патенте указывалось «источник различных точек света с различной интенсивностью от одного источника питания».
В 1882 году в Лондоне Люсьен Галард и Джон Гиббс впервые представили «вторичный генератор» – устройство с металлическим сердечником, а затем продали идею американской компании Westinghouse Electric. Подобная система была разработана в Турине, Италия, где она использовалась в системах электрического освещения.
В 1883 году группа инженеров венгерской компании «Ganz & K» разработала и запустила в производство трансформатор с замкнутым магнитопроводом, который сыграл важную роль в дальнейшем развитии конструкций трансформаторов. Они использовались для производства осветительного оборудования в Австрии и Венгрии.
В конце 1880-х годов инженеры Westinghouse Electric разработали масляную систему охлаждения трансформатора. Основные элементы трансформатора помещались в емкости с маслом для охлаждения, что позволило существенно повысить эффективность изоляции обмоток. Эта же американская компания начала использовать трансформатор в коммерческих целях, что привело к дополнительному интересу к этому устройству множества ученых. В последующие 40 лет, устройство трансформатора неоднократно усовершенствовалось: изобретение трехфазного трансформатора, добавление кремния в состав используемых материалов и другие.
Принцип работы и основные элементы
Трансформатор представляет собой устройство, которое преобразует напряжение переменного тока определенного уровня в напряжение переменного тока другого уровня. Работа трансформатора основана на двух базовых принципах: электромагнетизм и электромагнитная индукция. Трансформатор, как правило, состоит из двух изолированных друг от друга катушек проводящего материала, намотанной на том же ядре. Ядро, как правило но из электротехнической стали – сплава оптимизирующего магнитный поток. На первичную обмотку подаётся напряжение от внешнего источника. Переменный ток в первичной обмотке создает магнитный поток. Этот поток будет вызывать электромагнитную индукцию, появление электродвижущей силы во вторичной обмотке. Напряжение во вторичной обмотке, непосредственно зависит от отношения количества витков к числу витков первичной обмотки.
Основными компонентами трансформатора являются: магнитопровод, обмотка, каркас обмотки, изоляция, система охлаждения, прочие вспомогательные элементы.
Магнитная система трансформатора(магнитопровод) изготовлена из кремнийсодержащих ферритных сплавов стали с высокой магнитной проницаемостью. Предназначается для локализации магнитного потока в пределах трансформатора. Конструкция может состоять из набора тонких пластин с изоляционным слоем между каждой, тонкой ленты, нескольких «подков» и др. Магнитная система в сочетании со всеми деталями необходимыми для скрепления всех узлов в единую конструкцию называется остовом трансформатора.
Обмотка – совокупность электрических проводников обернутых вокруг сердечника (витков) образующих электрическую цепь. Суммарный электрический ток каждого витка определяет суммарную электродвижущую силу трансформатора. Большее число витков вызывает более высокое напряжение. Обмотка трехфазного трансформатора представляет собой совокупность обмоток каждой из трех фаз соединенных между собой. В качестве материала, используемого в обмотке трансформатора с учетом его применения, используется проводящие металлы и сплавы.
Обычно используется проводящий элемент квадратного сечения (жила). Для более мощных трансформаторов, с целью улучшения функционирования обмотки, сечение жилы может быть разделено на несколько параллельных проводящих элементов. Каждая жила изолируется при помощи тонкой (несколько микрометров) промасленной бумаги или эмали.
Чтобы избежать избыточного нагрева и потерь в трансформаторе применяется система охлаждения. В низковольтных трансформаторах применяется «сухая» система охлаждения с применением изолирующих синтетических смол. В более высоковольтных трансформаторах для отвода избыточного тепла используется масло, как правило минеральное.
Основные виды трансформаторов

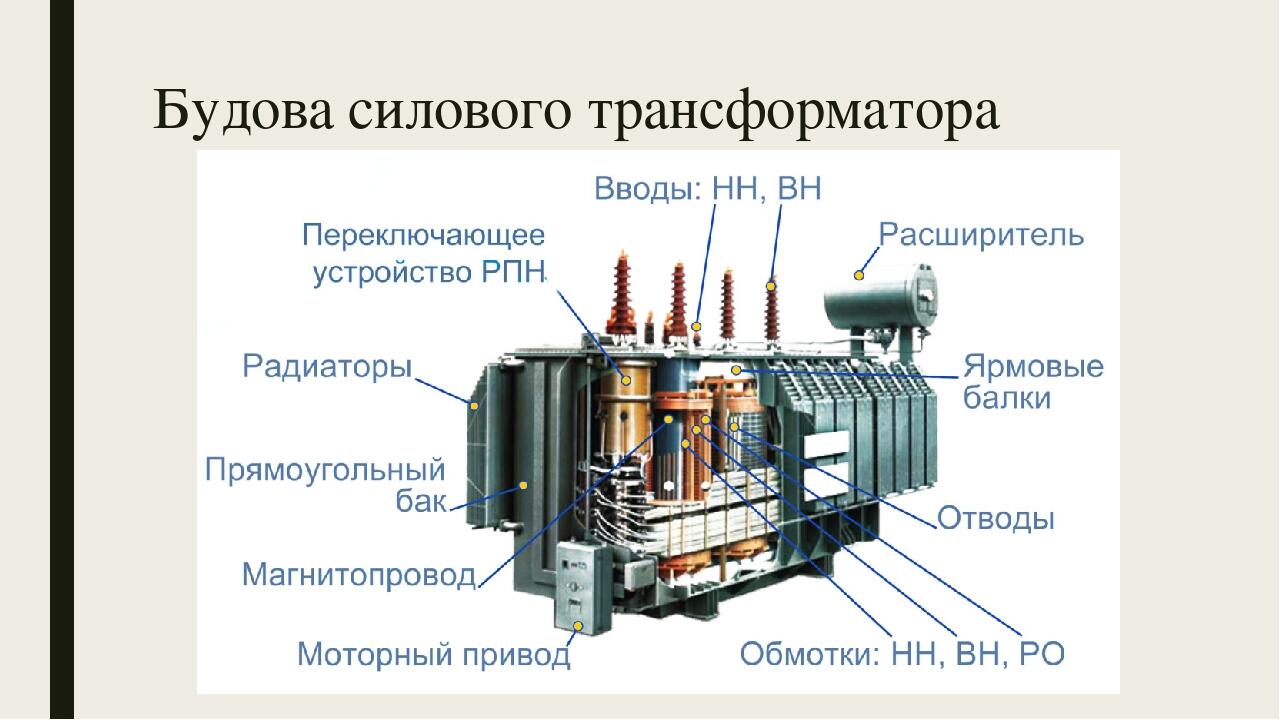

Силовой трансформатор используется для преобразования электроэнергии в электрических сетях. Название «силовой» подразумевает возможность работы с напряжением большой мощности. Их применение необходимо для доставки конечному потребителю электроэнергии необходимой мощности. Напряжение в линиях электропередач может достигать 750 кВ, тогда как напряжение требуемое для работы электроприборов в сети конечного потребления колеблется от 220 до 380 В. Для обеспечения работы применяется одна или несколько вторичных обмоток. Часто используется предохранитель предотвращающий возникновению пожара при перегреве трансформатора.
Автотрансформатор – вариант с последовательным соединением первичной и вторичной обмоток. За счет этого связь между обмотками не только электромагнитная, но и электрическая. Такой трансформатор меньше и дешевле, используется для преобразования напряжения с незначительной разницей между входящим и выходным. Имеет высокий КПД. Недостатком является отсутствие гальванической развязки между обмотками.
Трансформатор тока используется для снижения первичного тока источника до величины требуемой для защиты, измерения, сигнализации и др. Первичная обмотка подсоединяется в цепь переменного тока который необходимо измерить или защитить, а вторичная к измерительному прибору.
Трансформатор напряжения, по области применения, схож с трансформатором тока. Применяется для преобразования высокого напряжения в измерительных цепях. Также существуют: импульсные трансформаторы, разделительные, согласующие, пик-трансформатор, трансфлюксор.
Наша цель - свой ФабЛаб в Санкт-Петербурге!
Следите за новостями!
Назначение и виды трансформатора.
Трансформатор представляет собой статическое электромагнитное оборудование, при работе которого происходит преобразование переменного тока с трансформацией напряжения. Т.е. этот аппарат позволяет его понижать или повышать. Установленные на электростанциях трансформаторы осуществляют на длительные расстояния при высоких напряжениях до 1150кВ. А уже непосредственно в местах потребления происходит понижение напряжения, в пределах 127-660В. При таких значениях обычно работают различные электрические потребители, которые устанавливаются на заводах, фабриках и в жилых домах. Электроизмерительные приборы, электросварка и другие элементы в цепи высокого напряжения также требуют использования трансформатора. Они бывают одно- и трехфазные, двух- и многообмоточные.
Существует несколько видов трансформаторов, каждый из которых определен своими функциями и предназначением. Силовой трансформатор преобразует электрическую энергию в сетях, которые предназначены для использования и приема этой энергии. служит измерением больших токов в устройствах электрических систем. Трансформатор напряжения преобразует высокое напряжение в низкое. Автотрансформатор имеет электрическую и электромагнитную связь, за счет прямого соединения первичной и вторичной обмотки. Импульсный трансформатор преобразует импульсные сигналы. отличается тем, что первичная и вторичная обмотки не связаны друг с другом электрически. Вкратце говоря, во всех видах принцип работы трансформатора чем-то схож. Еще можно выделить гидротрансформатор, принцип работы которого заключается в передаче крутящего момента к коробке передач от двигателя автомобиля. Это устройство позволяет бесступенчато изменять частоту вращения и крутящий момент.
Устройство и принцип действия трансформатора.
Принцип работы трансформатора заключается в проявлении электромагнитной индукции. Это устройство состоит из магнитопровода и двух обмоток, которые расположены на нем. К одной подается электроэнергия, а ко второй подключаются потребители. Как уже указывалось выше, эти обмотки называются первичной и вторичной, соответственно. Магнитопровод выполнен из электротехнической элементы которого изолированы лаком. Его часть, на которой располагаются обмотки, называется стержнем. И именно такая конструкция получила большее распространение, т.к. обладает рядом достоинств - простая изоляция обмоток, простота ремонта, хорошие условия охлаждения. Как видно, принцип работы трансформатора не так уж и сложен.
Существуют еще трансформаторы броневой конструкции, которая значительно уменьшает их габариты. Чаще всего это бывают однофазные трансформаторы. В таком оборудовании боковые ярма играют защитную роль обмотки от механических повреждений. Это очень важный фактор, т.к. малогабаритные трансформаторы не имеют кожуха и находятся с остальным оборудованием в общем месте. чаще всего выполняют с тремя стержнями. Бронестержневая конструкция применяется также в трансформаторах большой мощности. Хоть это и увеличивает расходы электроэнергии, но зато позволяет уменьшать высоту магнитопровода.
Различают трансформаторы по способу соединения стержней: стыковые и шихтованные. В стыковых стержни и ярма собираются раздельно и соединяются крепежными частями. А в шихтованных листы собираются внахлест. Шихтованные трансформаторы получили большее применение, т.к. у них намного выше механическая прочность.
Принцип работы трансформатора также зависит от обмотки, которые бывают цилиндрическими, дисковыми и концентрическими. Оборудование большой и средней мощности имеют газовое реле.
Во время эксплуатации электросистем часто возникает необходимость преобразовать определенные электрические величины с заданной пропорциональностью. Это делается для того, чтобы смоделировать определенные процессы в установках, а также провести измерения. Изобретение трансформаторов позволило решать широкий спектр задач относительно передачи электроэнергии на длительное расстояние, а также защиты оборудования. Простота и надежность такого оборудования определили его широкое распространение.
Современный рынок электроустановок предлагает огромное разнообразие трансформаторов различной мощности и назначения. Существует очень много фирм «ссылка 2», которые занимаются реализацией и обслуживанием данного оборудования, а также способны помочь с выбором. Далее попробуем разобраться, как работает трансформатор напряжения и для чего он нужен.
Назначение трансформатора
Главной задачей данного устройства является изменение значения напряжения. По степени преобразования напряжения выделяют следующие виды трансформаторов:
- повышающие (коэффициент преобразования больше 1);
- понижающие (меньше 1);
Повышающие трансформаторы способны значительно повышать напряжение (до 1150 кВ), таким образом уменьшая потери в линии электропередач (ЛЭП). Это свойство облегчает транспортировку электроэнергии.
Непосредственно перед потребителями электричества устанавливаются понижающие ТР. Их функция состоит в том, чтобы понизить напряжение до приемлемых значений (380 В и меньше). Кроме того, широко распространено применение таких трансформаторов в бытовой технике — в телевизорах, компьютерах, магнитофонах, зарядных устройствах. Они используются для питания электрических схем и плат, которые не рассчитаны на напряжение 220 В.
Классификация трансформаторов
По назначению ТР бывают:
- ТР напряжения;
- ТР тока;
- защитные;
- промежуточные;
- лабораторные.
По конструкции выделяют сухие (охлаждение за счет воздуха) и масляные (магнитопровод и обмотки находятся в резервуаре с маслом) трансформаторы.
По количеству обмоток ТР бывают:
- двухобмоточные (первичная и вторичная);
- трехобмоточные (одна первичная и две вторичные или наоборот);
- многофазные (несколько первичных и вторичных обмоток).

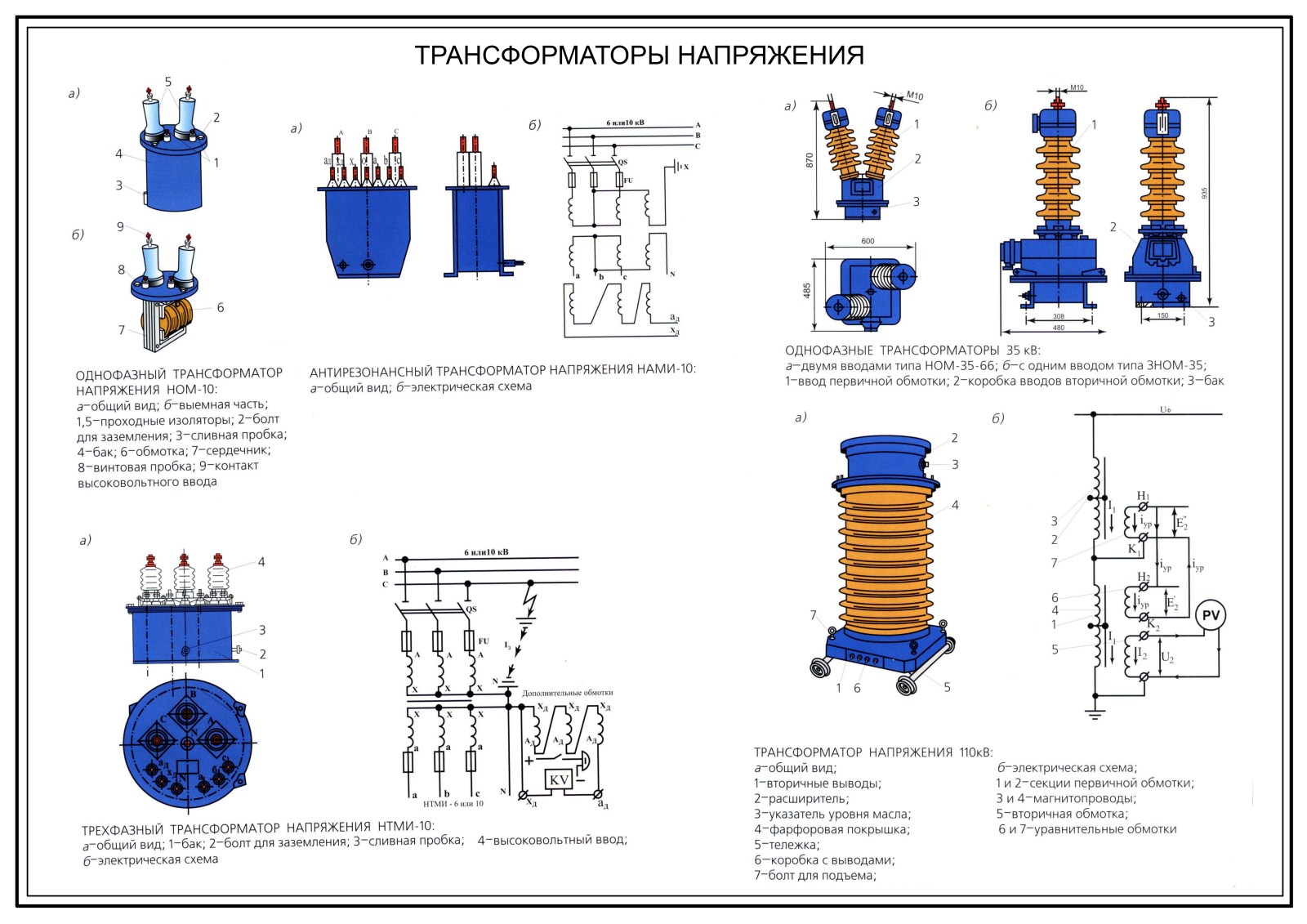

Назначение, устройство, принцип работы трансформатора напряжения
Устройство ТР напряжения включает сердечник и несколько обмоток. Сердечник трансформатора изготавливают штампованием отдельных стальных пластин. Это делается для уменьшения значения вихревых токов, которые наводятся переменным магнитным полем. Обмотки представляют собой изолированную медную проволоку, которая обматывается вокруг сердечника. К одной из обмоток подключается электростанция (первичная), а к другой — ЛЭП или потребители (вторичная). Подобное устройство трансформаторов напряжения позволяет достичь максимальной эффективности. Большой каталог силовых трансформаторов приведен на сайте http://lipetsk.vsetmg.ru/ .
Принцип работы трансформатора напряжения описывается явлением электромагнитной индукции. Когда по первичной обмотке проходит переменный ток, он образовывает переменный магнитный поток. Этот поток проходит сквозь сердечник (магнитопровод) и обе обмотки, в которых наводится ЭДС. В случае, когда вторичная обмотка имеет нагрузку, то в цепи под действием ЭДС начинает протекать ток. Отношение значений ЭДС будет равно отношению числа витков обмоток. То есть, подбирая определенное количество витков, можно получать нужное напряжение на выходе.
Стоит отметить, что подобный эффект невозможен при подключении к обмотке трансформатора постоянного тока. Все из-за того, что постоянным током создается постоянный магнитный поток, который не наводит ЭДС. Следовательно, энергия между обмотками не передается.
Трансформаторы тока, назначение и принцип действия
По своей сути трансформатор тока (ТТ) есть измерительным аппаратом. Главное назначение данного устройства — понижать значение тока до приемлемых для амперметра значений.
Конструктивно ТТ сходен с трансформатором напряжения. Он так же имеет стальной сердечник и пару обмоток. В таком устройстве первичная обмотка имеет мало витков, но большого сечения. К ней подключается цепь, в которой нужно провести измерение. Ко вторичной (содержит большее число витков) подключают амперметр. Благодаря большему количеству витков, ток во вторичной обмотке существенно ниже, чем в первичной, именно поэтому становится возможным подключение измерительного прибора.
Поскольку сопротивление амперметра очень мало, то такой трансформатор находится в состоянии короткого замыкания. Для ТТ это является рабочим режимом, в отличии от ТР напряжения.
Виды трансформаторов тока
- сухие (обмотки имеют физическую связь, поэтому на ток во вторичной обмотке непосредственно влияет коэффициент трансформации);
- тороидальные (первичная обмотка отсутствует, вместо нее шина или кабель);
- высоковольтные.
Следует отметить, что эксплуатироваться трансформатор тока должен только с подключенным амперметром или с закороченной вторичной обмоткой. В противном случае на вторичной обмотке возникает высокое напряжение, способное убить.
- ,
