Сложные рисунки в libreoffice draw практические работы. Основы работы в LibreOffice Draw. Создание блок-схем. Базовые информационные технологии. презентации

Тема :

Цели:

    образовательная: способствовать формированию умений и навыков в работе с векторными графическими редакторами, создавать простые векторные рисунки, использовать операции изменения порядка расположения слоев рисунка, изменения прозрачности объектов, группировки отдельных объектов в единый объект и изменения размера объектов.

    развивающая: содействовать развитию познавательных процессов у учащихся, воображения, логического и творческого мышления.

    воспитательная: воспитывать информационную культуру, инициативность, ценностные отношения к предмету.

Оборудование:

    ПК с установленной ОС Windows , векторный графический редактор, встроенный в текстовый редактор входящий в состав интегрированного приложения Office .

    Компьютерная презентация

Тип урока : комбинированный

План урока:

    Организационно-мотивационный этап 1 мин.

    Актуализация опорных знаний 4 мин.

    Этап усвоения новых знаний и способов действий 15 мин.

    Этап первичной проверки понимания изученного 3 мин.

    Этап применения знаний и способов действий 15 мин.

    Этап коррекции знаний и способов действий 2 мин.

    Этап информации о домашнем задании 2 мин.

    Этап подведения итогов занятия 2 мин.

    Этап рефлексии 1 мин.

Ход урока

Этапы

урока

I. Организационно-мотивационный этап

Приветствие, фиксация отсутствующих.

Сегодня мы продолжим изучать графические редакторы. Это очень интересная тема. На предыдущих занятиях вы уже слышали о векторных графических изображениях. Сегодня же мы рассмотрим графические редакторы, с помощью которых создаются векторные изображения. Вас ожидает практическая работа, в ходе которой вы научитесь использовать основные инструменты графического редактора и создавать простейшие изображения.

II . Актуализация опорных знаний

Давайте вспомним о чем вы говорили на предыдущих занятиях.

    Какие типы компьютерных изображений вам известны?

Растровые и векторные

    Каким образом получается растровое изображение?

Растровое изображение создается с использованием точек различного цвета – пикселей, которые образуют строки и столбцы. Каждый пиксель может принимать любой цвет из палитры, содержащей десятки миллионов цветов, поэтому растровые изображения обеспечивают высокую точность передачи цветов и полутонов.

    Какова особенность растровых изображений?

Растровые изображения очень чувствительны к масшта­бированию (увеличению или уменьшению). При уменьше­нии растрового изображения несколько соседних точек пре­образуются в одну, поэтому теряется четкость мелких деталей изображения. При его увеличении увеличивается размер каждой точки и появляется ступенчатый эффект, ко­торый можно увидеть невооруженным глазом.

    Как формируются векторные изображения?

Векторные изображения формируются из объектов (точ­ка, линия, окружность, прямоугольник и др.), которые называются графическими примитивами. Для каж­дого примитива задаются координаты, а также цвет. То есть каждый такой объект может быть математически описан.

    Каково главное достоинство векторной графики?

Достоинством векторной графики является то, что век­торные графические изображения могут быть увеличены или уменьшены без потери качества. Это возможно, так как масштабирование изображений производится с помощью простого умножения координат точек графических прими­тивов на коэффициент масштабирования.

III . Этап усвоения новых знаний и способов действий

Мы вспомнили основные вопросы, связанные с компьютерной графикой. Теперь же давайте разберемся, что представляют собой векторные графические редакторы.

Векторные графические редакторы

Векторные графические редакторы используются для создания рисунков, схем и чертежей с помощью графиче­ских примитивов. Векторный графический редактор можно рассматривать как графический конструктор, который по­зволяет строить изображение из отдельных объектов (графи­ческих примитивов).

К векторным графическим редакторам относится встроенный в Microsoft Office Word графический редактор. Именно на его примере мы и будем знакомиться с векторными редакторами.

Векторное изображение легко редактировать, так как каждый графический примитив существует как самостоя­тельный объект. Можно без потери качества изображения перемещать этот объект, изменять его размеры, цвет и про­зрачность.

Слои объектов .

Каждый графический примитив рисует­ся в своем слое, поэтому рисунки состоят из множества слоев. Графические примитивы можно накладывать друг на друга, при этом одни объекты могут заслонять другие. На­пример, если сначала было нарисовано солнце, а за­тем поверх него облако, то слой облака будет рас­полагаться поверх слоя солнца и облако заслонит солнце.

Очень удобно то, что векторный графический редактор позволяет нам изменять видимость объектов путем изменения порядка размещения слоев на рисунке. Для этого используются операции изменения порядка, кото­рые позволяют перемещать выделенный объект на передний план (в самый верхний слой рисунка) или на задний план (в самый нижний слой рисунка), а также на один слой вперед или назад.

Еще одна возможность векторных редакторов – изменения степени прозрачности для каждого объекта (слоя рисунка). Степень прозрачности указывается в процентах от 0 до 100%. При нулевой прозрачности слоя объект, нарисованный на слое, лежащем ниже, виден не будет. Наоборот, при стопроцентной про­зрачности он будет виден полностью.

Группировка объектов.

В векторном редакторе отдель­ные графические примитивы можно преобразовать в единый объект (сгруппировать). С этим новым объектом можно про­изводить те же действия, что и с графическими примитива­ми, то есть перемещать объект, изменять его размеры, цвет и другие параметры. Можно и, наоборот, разбить объект, со­стоящий из нескольких объектов, на самостоятельные объ­екты (разгруппировать).

Например, олимпийскую эмблему можно нарисовать с помощью пяти окружностей разного цвета. Затем, сгруппи­ровав их в один объект, можно изменять размер, пропорции и цвет всей олимпийской эмблемы.

А вы знаете что обозначают 5 колец в олимпийской эмблеме?

Пять переплетенных колец голубого, черного, красного (верхний ряд), желтого и зеленого (нижний) цветов - символ пяти объединенных в олимпийское движение континентов. Предложена в 1913 П. де Кубертеном.

Для большей точности рисования объектов в окне редак­тора по горизонтали и по вертикали размещаются линейки с делениями.

Для выравнивания нарисованных объектов по горизон­тали и вертикали используется сетка. Можно сделать сетку видимой, а также изменить размер ее ячеек.

Основные векторные редакторы

Простой векторный графический редактор StarOffice Draw входит в состав интегрированного офисного приложе­ния StarOffice , удобный векторный редактор встроен в тек­стовый редактор Microsoft Word , для создания чертежей и схем можно использовать систему компьютерного черчения КОМПАС, среди профессиональных векторных графических систем наиболее распространена CorelDRAW .

Сегодня мы познакомимся со встроенным в приложение Microsoft Word графическим редактором, который является векторным.

Прежде чем рисовать, необходимо убедиться, что в окне приложения имеется панель инструментов Рисование.

Как вызвать панели инструментов?

Вид – Панели инструментов - …

Давайте рассмотрим инструменты панели Рисование.

Меню Рисование позволяет выполнять различные действия с объектами изображения. Например, можно группировать, повернуть, отразить, изменить порядок. Еще одна возможность – отображение линий сетки, которая позволяет размещать объекты симметрично, на равных расстояниях, т.е. повышает точность построений.

Стрелка позволяет выбирать и выделять объекты.

Пункт меню Автофигуры открывает доступ ко всем автофигурам, с помощью которых мы и будем строить изображения.

За ними расположены пиктограммы Надпись, Добавить объект WordArt , Добавить диаграмму, Добавить картинку, Цвет заливки, Цвет линий, Цвет шрифта, Тип линий, Шаблон линии, Меню «Тени» и «Объемы».

Многие из этих инструментов вам понадобятся при выполнении практической работы.

IV . Этап первичной проверки понимания изученного

1. Почему в векторных графических редакторах можно изменять видимость объектов, образующих рисунок?

2. В каких случаях полезно воспользоваться операцией группиров­ки объектов?

3. Какие векторные редакторы вы знаете?

4. Назовите возможности векторного графического редактора, которые являются его достоинствами.

V . Этап применения знаний и способов действий

Теперь разберемся на практике и научимся применять инструменты рисования векторного графического редактора.

VI . Этап коррекции знаний и способов действий

Проверка и коррекция учителем правильности выполнения практической работы.

VII . Этап информации о домашнем задании

VIII . Этап подведения итогов занятия

Подведение итогов урока с комментариями учителя по поводу работы класса и отдельных учащихся.

Выставление оценок.

IX. Этап рефлексии

Чем интересен урок? Что хотели бы изменить? Как оцениваете свою работу на уроке?

Рисунок 13.4. Новый элемент набора

При помещении последнего сегмента контура фигура должна замкнуться и стать непрозрачной. Инструментом Линия нарисуйте линии тарелок и оси мешалок. Инструментом Прямоугольник Ctrl+8 нарисуйте мешалки. Выберите инструмент Точка соединения Shift+Ctrl+1, удерживая Ctrl установите точки соединения соединительных линий в нижней точке реактора и на левой и правой стенках под тарелками. Закройте документ (нижняя из кнопок с крестиком) с элементом, подтвердите сохранение в наборе. Переместите новый элемент из набора в документ. Сделайте его копию, соедините соединительной линией нижний выход левого с одним из боковых входов правого реактора.

13.2. СОЗДАНИЕ СХЕМ В LIBREOFFICE DRAW

В случае отсутствия Microsoft Visio схемы можно построить в универсальном векторном редакторе LibreOffice Draw. Загрузите программу. В верхней части окна расположены по умолчанию панели С тандартная , Линии и заливка , снизу – панель Рисование . В рабочей области находятся Навигатор (F5), Панель страниц , содержащая миниатюрные изображения страниц документа, область редактирования текущего листа, снизу которой находятся вкладки переключения слоёв и список стилей (F11) текста, линий, заливок.

Сначала задайте для последующих фигур толщину линии контура 0,10 см на панели Линии и заливка . Из группы фигур Схемы панели Рисование поместите в документ элементы блок-схемы программы, которую вы создавали в разделе MS Visio. Командой контекстного меню

Положение и размер задайте для основных фигур размер 21,5 см, для

ИНСТРУМЕНТАЛЬНЫЕ СРЕДСТВА ИНФОРМАЦИОННЫХ СИСТЕМ

БАЗОВЫЕ ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ. ПРЕЗЕНТАЦИИ

Методические указания

к выполнению лабораторной работы

Брянск 2018

ЦЕЛЬ РАБОТЫ

Научиться строить схемы с использованием библиотек элементов для оформления документов. Научиться создавать презентации для проведения докладов.

Продолжительность лабораторной работы – 2ч

  1. ПРОГРАММА LIBREOFFICE IMPRESS. ОСНОВНОЕ НАЗНАЧЕНИЕ И ВОЗМОЖНОСТИ
    1. Создание схем в LibreOffice Draw

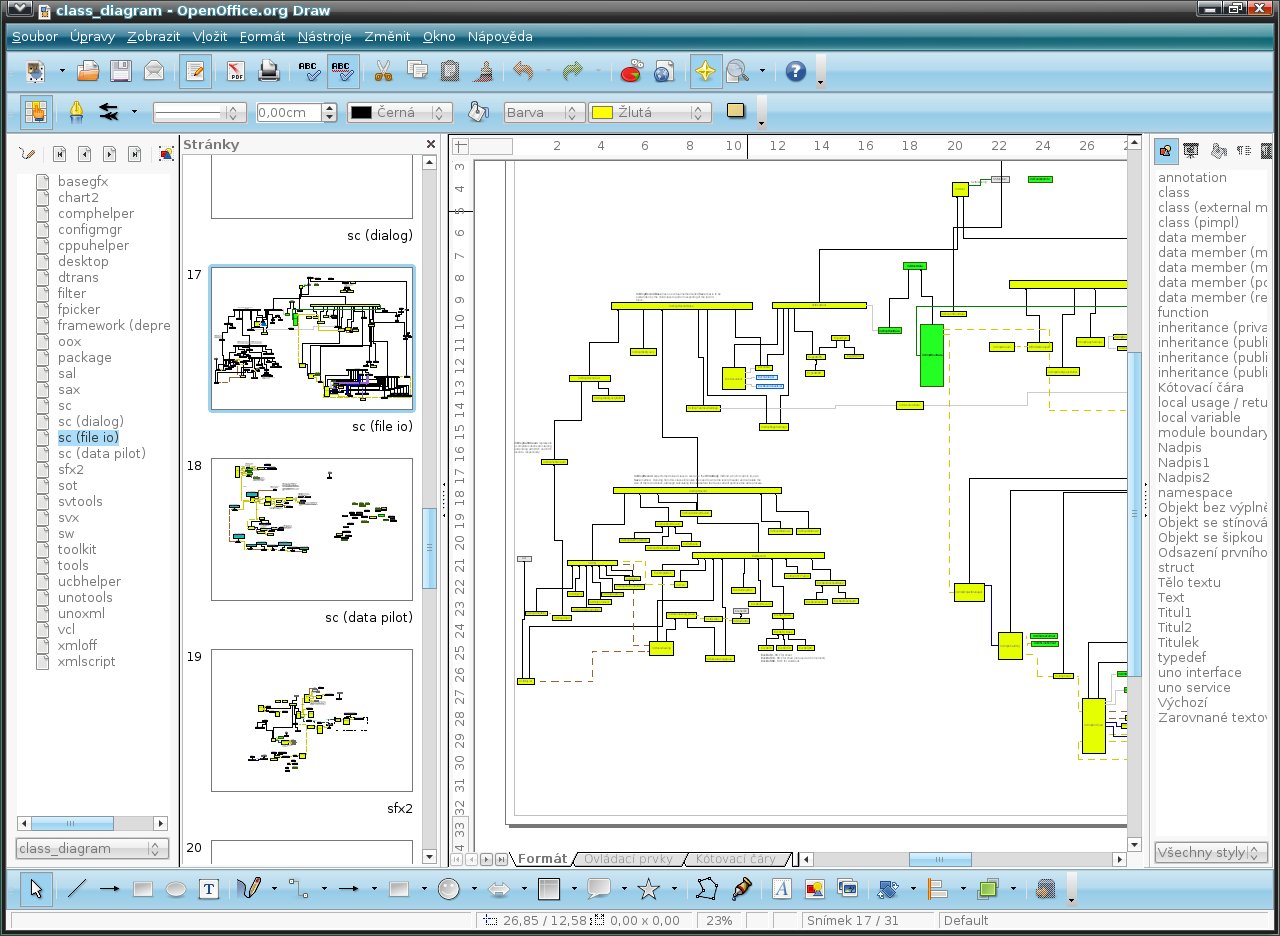

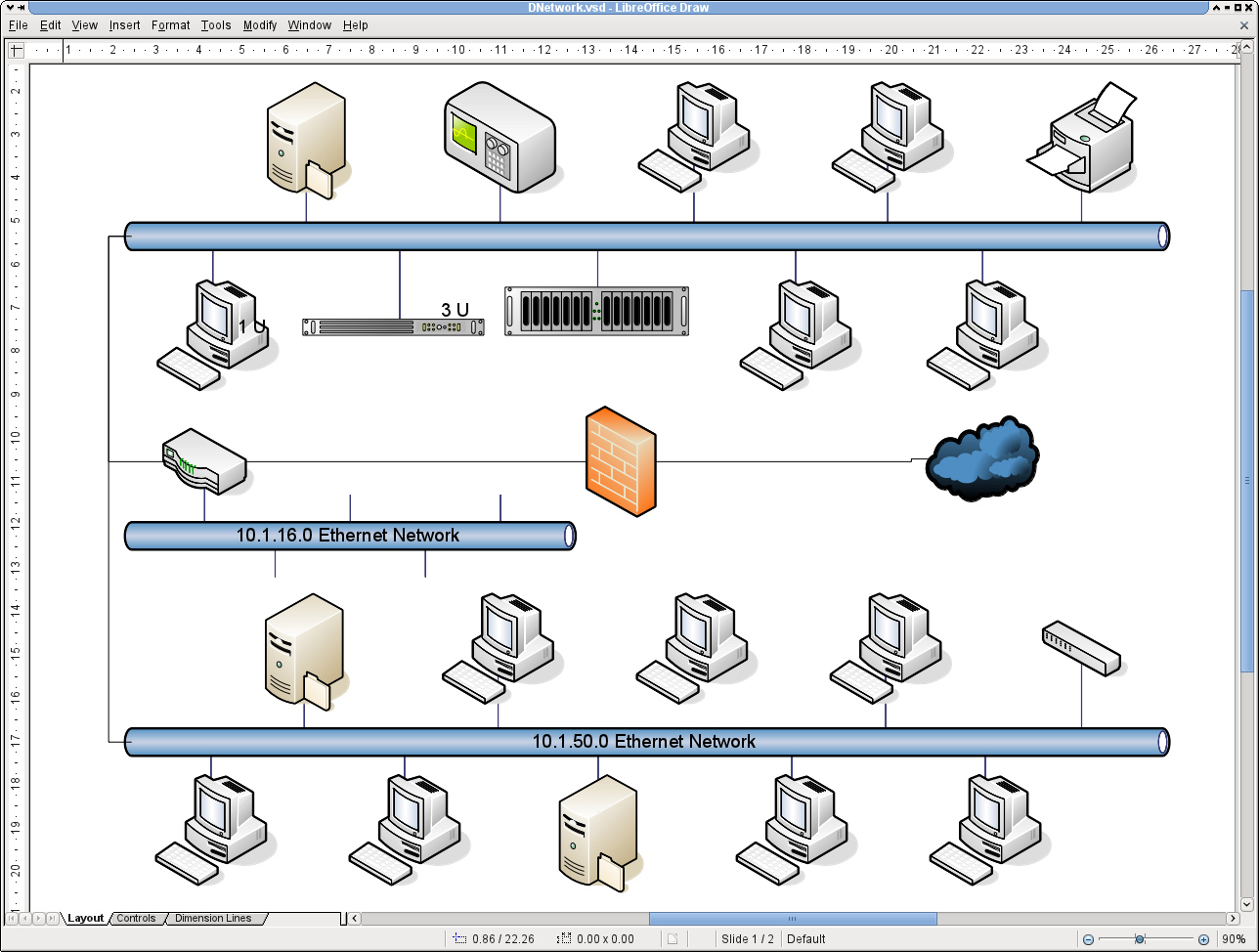

LibreOffice Draw является универсальным векторным редактором для автоматизации создания схем.

Загрузите программу. В верхней части окна расположены по умолчанию панели Стандартная, Линии и заливка, снизу – панель Рисование. В рабочей области находятся Навигатор (F5),Панель страниц, содержащая миниатюрные изображения страниц документа, область редактирования текущего листа, снизу которой находятся вкладки переключения слоёв и список стилей (F11) текста, линий, заливок.

Сначала задайте для последующих фигур толщину линии контура 0,10 см на панели Линии и заливка. Из группы фигур Схемы панели Рисование поместите в документ элементы блок-схемы программы

Положение и размер задайте для основных фигур размер 21,5 см, для окружности – 1 1 см, для фигур начала и конца программы – 2 1 см. Выровняйте фигуры, расположенные друг под другом, выделив их в группу мышью, контекстной командой Выравнивание/По центру. С помощью инструментов Соединительная линия со стрелкой на конце(из горизонтальных и вертикальных линий) и Прямая соединительная линия со стрелкой на конце соедините фигуры. С помощью инструмента Текстовые(F2) панели Рисование поместите текст в схему, выровняйте текстовые блоки относительно фигур с помощью контекстных команд Выравнивание. Сохраните документ как «Блок-схема.odg»

  1. СОЗДАНИЕ ПРЕЗЕНТАЦИЙ

Документы, используемые в качестве последовательности плакатов, называются презентациями, лист презентации называется слайдом (кадром). Презентации являются наглядными пособиями, пояснительными материалами к докладу или лекции. Обычно презентации содержат тезисы, рисунки, таблицы, схемы, диаграммы, но не содержат текст доклада. Следует учитывать, что таблицы с численными значениями воспринимаются хуже диаграмм при сравнении динамических значений. Для удобного восприятия текста с листа и плаката применяются различные шрифты. Так, для чтения с листа используются шрифты с засечками (Times New Roman, Cambria, Academia), для хорошего восприятия текста на плакатах и баннерах используют шрифты без засечек с постоянной толщиной линии (Arial, Helvetica, Calibri).

Для подготовки доклада можно распечатать несколько слайдов на листе в виде тезисов. Презентация по умолчанию сохраняется в формате программы, но также существует возможность сохранения публикации и в других форматах.

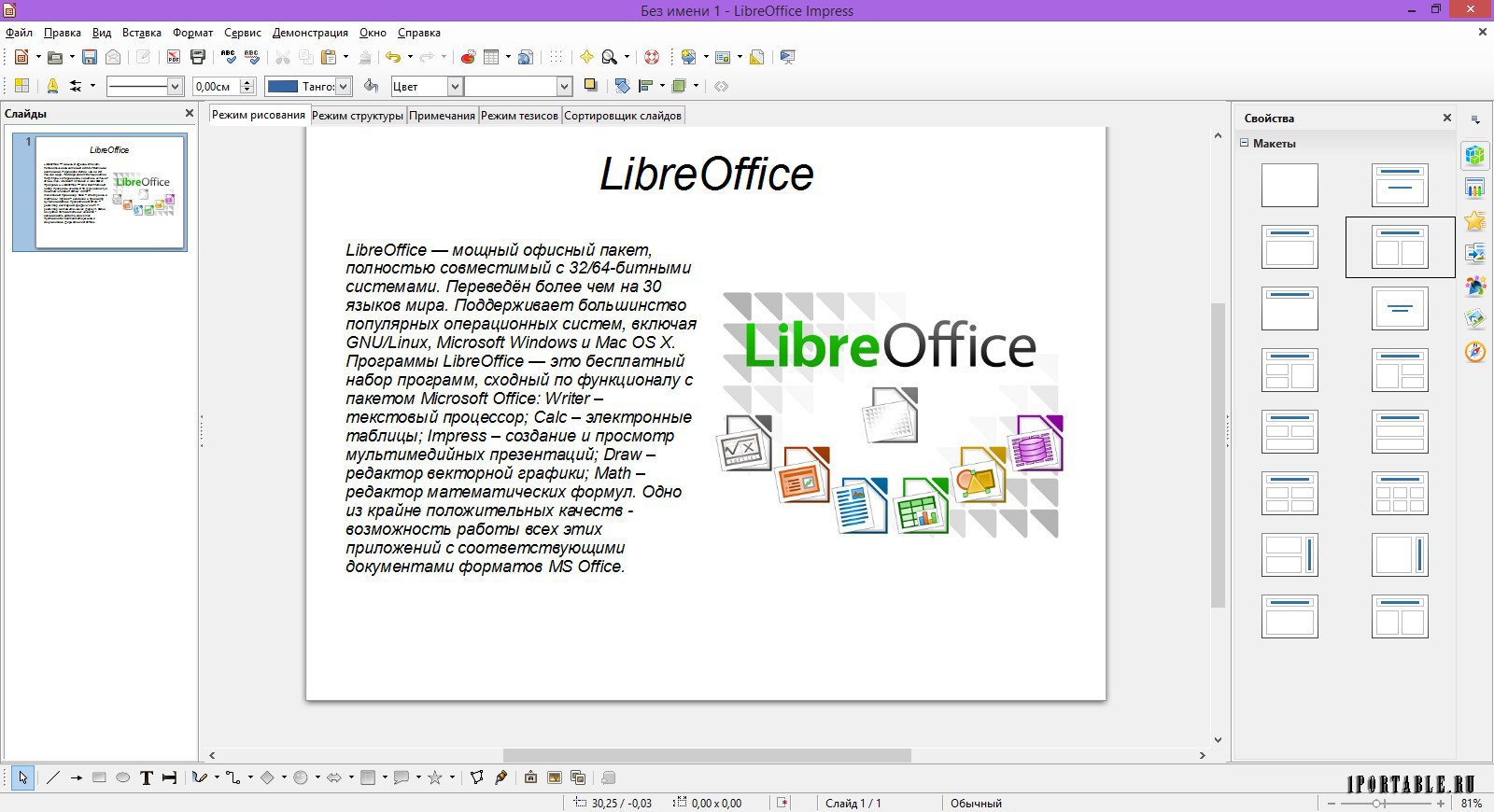

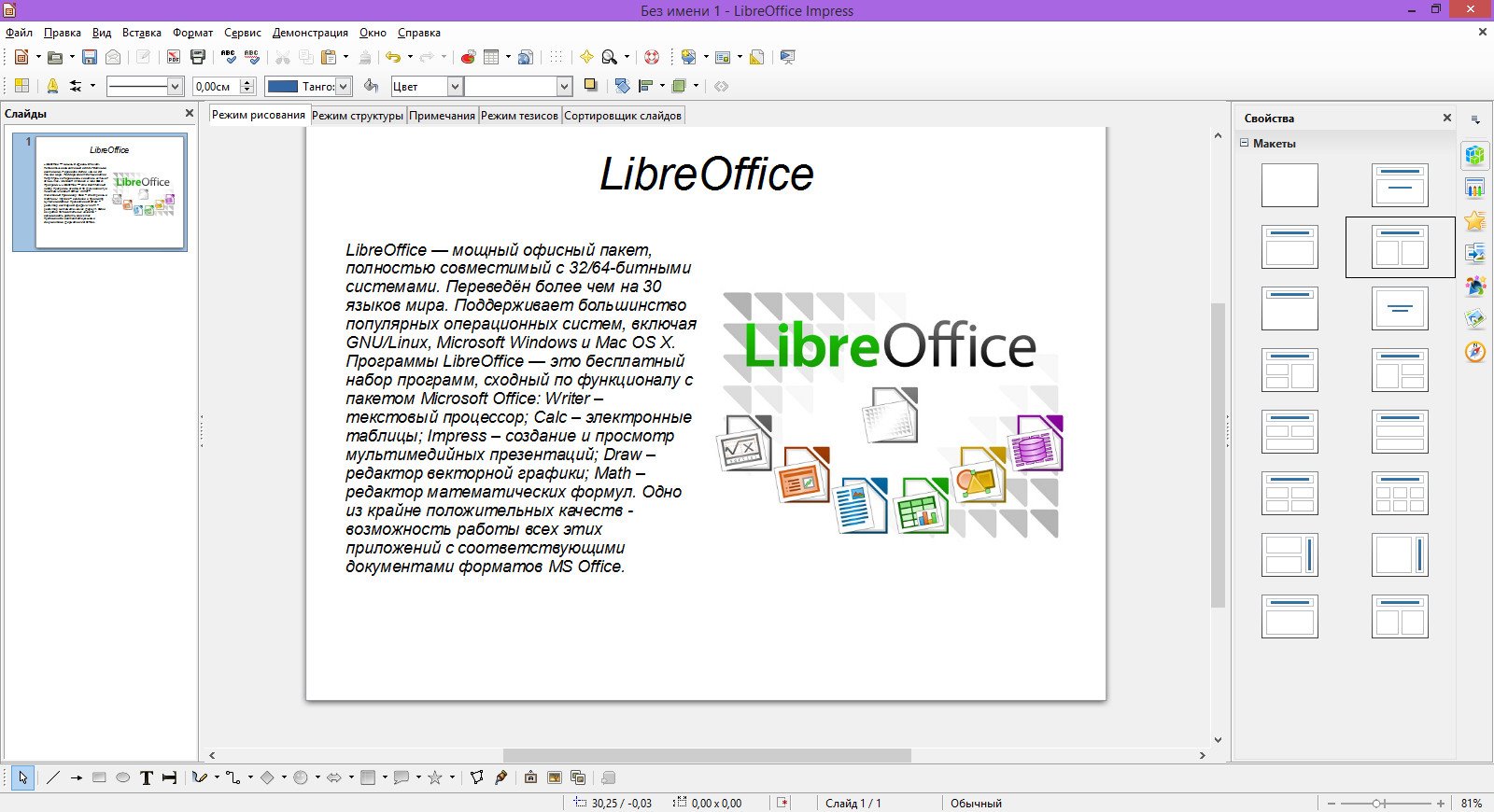

При запуске Impress отображается окно с меню и панелями инструментов, панель слайдов, панель задач, рабочее окно с шаблоном первого слайда. Рабочее окно содержит вкладки. По умолчанию для проектирования слайда используется вкладка Режим рисования. Вкладка Режим структуры последовательно отображает текст всех слайдов в виде нумерованного списка, объекты (изображения, таблицы, картинки и т.п.) не отображаются.

Вкладка Примечания содержит уменьшенный вид слайда (без возможности изменения) и поле ввода текста примечания. Примечания могут использоваться для подготовки к докладу или для понимания содержания отсутствующими на докладе людьми. Режим тезисов позволяет выбрать макет миниатюр для размещения нескольких слайдов на листе. Также может использоваться для подготовки к докладу. Вкладка Сортировщик слайдов позволяет менять последовательность слайдов в презентации, изменить последовательность слайдов также можно в панели Слайды, но на вкладке одновременно отображается большее количество слайдов.

Панель Задачи (переключение отображения командой Вид/ Панель задач), расположенная по умолчанию справа от области дизайна слайда, содержит вертикальные вкладки Фоны страниц, Макеты, Дизайн таблицы, Эффекты, Смена слайда. Фоны страниц содержат перечень шаблонов, которые содержат настройки фона слайда и стилей текста. Откройте в обозревателе интернета сайт университета110 и сохраните с помощью команды контекстного меню изображение логотипа в корневую папку виртуального диска F:\ под именем KhPI.png (или другого типа, в зависимости от формата изображения). Позднее, для создания персонального шаблона, вы можете использовать любое изображение. В Impress, в разделе Используемые в данной презентации вкладки Фоны страниц панели Задачи вызовите из контекстного меню команду Редактировать Мастера.

Окно режим рисования переключится в режим редактирования шаблона, появится панель Режим фона, на которой нажмите кнопку Новый мастер, а затем кнопку Переименовать мастер и введите наименование «ХПИ». Выделите рамку заголовка и увеличьте отступ слева на2–3см, также уменьшите размер слева области структуры, расположенной ниже. В панели Рисование (отображается командой Вид/ Панели инструментов/ Рисование) снизу выберите инструмент Прямоугольник и нарисуйте прямоугольник вдоль левой границы слайда. В контекстном меню созданного прямоугольника выберите команды Расположение/ На задний план; Линия – вкладка Линии, Стиль– Невидимая; Область – вкладка Область, Заливка– Цвет/ Синий 9; Положение и размер – вкладка Положение и размер,

Положение –Позиции X и Y по 0 см относительно левой верхней базовой точки, Размер –Ширина: 2 см, Высота: 21 см относительно верхней левой базовой точки, Защита: Положение.

Командой Вставка/ Изображение/Из файла вставьте сохранённое ранее изображение F:\KhPI.png. Если изображение кроме собственно логотипа содержит также текст, то его необходимо обрезать. Вызовите контекстную команду рисунка Кадрировать изображение. Например, исходное изображение имеет размер 24,873,17 см, круглый логотип находится в правой части изображения (для других размеров и соотношений самостоятельно высчитайте размеры, для проверки обрезки используйте область предварительного просмотра окна команды), в блоке

(удаление пустого места перед логотипом) и Справа 21,50 см (удаление надписи), установите Масштаб по ширине и высоте 100%. Поместите вырезанный логотип в верхний левый угол окна так, чтобы вертикальная граница фоновой полосы проходила по центру изображения. Контекстной командой Положение и размер защитите положение изображения от изменения.

На панели Режим фона нажмите кнопку Закрыть режим фона.

На панели Задачи откройте вкладку Макеты. По умолчанию Impress создаёт первый слайд макета Заголовок, слайд, а следующие слайды из макета Заголовок, текст.

Первый титульный слайд содержит две области. Нажмите на надпись «Для добавления заголовка щелкните мышью» и введите заголовок. Здесь и далее для заполнения используются синтетические данные, предназначенные для демонстрации возможностей редактора и не отражающие реальности. Нажмите на подзаголовок слайда, введите свою фамилию и инициалы (или список студентов, выполняющих лабораторную работу за компьютером через запятую), ниже в строке введите «БИТМ».

Вставьте новый слайд после текущего командой Вставка/Слайд. По умолчанию вставляется слайд макета Заголовок, текст. Шаблон содержит две рамки – заголовка и текста. Для созданного слайда командой Вставка/ Номер страницы откройте окно Колонтитулы, на вкладке Слайд уберите все галочки, установите галочки Номер слайда и Не отображать на первом слайде, нажмите кнопку Применить ко всем.

В окне Стили (F11) на вкладке Стили презентации (вкладки переключаются кнопками в заголовке окна панели) выполните команду

Изменить для стиля Объекты фона, на вкладке Шрифт в списке

Гарнитура задайте шрифт Arial, закройте окно кнопкой OK. На вкладке Фоны страниц панели Задачи для текущего шаблона выполните команду контекстного меню Редактирование Мастера, в правом нижнем блоке

Область номера слайда выделите поле, в панели Форматирование текста или в контекстном меню Кегль задайте размер шрифта 18 пт. В случае требования поместить номер слайда по центру, поменяйте блоки Область номера слайда и Область нижнего колонтитула местами, строке поля задайте выравнивание по центру (Ctrl+E), закройте редактирование мастер-слайда кнопкой Закрыть режим фона панели Режим фона. Номер слайда используется при обсуждении доклада для ссылок на нужные слайды. В списке слайдов слева выберите второй слайд и в контекстном меню выполните команду Новый слайд. Контекстная команда Дублировать слайд создаёт новый слайд и помещает на него копию содержимого текущего. Повторите команду Новый слайд пять раз. Сочетание клавиш операции повторения последнего действия можно назначит на вкладке Клавиатура окна Сервис/ Настройка (например, сочетание Ctrl+Shift+Y).

Область текста слайда кроме шаблона маркированного текста содержит кнопку-пиктограмму вставки таблицы, диаграммы, графического объекта или видео. При вводе текста кнопки-пиктограммы автоматически удаляются, но объекты по прежнему можно добавить командами меню Вставка. Текст и таблица имеют рамку, позволяющую сдвигать их границы. Количество и расположение блоков задаётся шаблонами вкладки Макеты панели Задачи. Слайд может иметь локальные примечания, добавляемые командой Вставка/ Примечания (Ctrl+Alt+C). Локальные примечания могут использоваться для пояснений при коллективном редактировании презентаций, они сворачиваются в цветные прямоугольники с номером у верхней границы слайда. Кроме текста пользователя локальные примечания содержат дату и время изменения. Вставьте примечание на второй слайд и введите в

него текст «Пояснения к изменению», сверните примечание, щёлкнув мышью вне поля примечания.

На слайде 2 введите заголовок План работы, в области текста введите маркированные абзацы: Построение схемы; Сбор данных о потоках; Основные зависимости; Диаграмма; Результаты. На слайде 3 введите заголовок Схема процесса, в обозревателе интернета, в поиске изображений Google найдите схему атмосферно-вакуумной перегонки нефти, сохраните её на диск F: и ставьте в слайд. Также можно скопировать URL рисунка контекстной командой обозревателя интернета и вместо указания локального файла задать интернет адрес (удобно для использования публичных сетевых альбомов изображений). Обычно поиск производится по растровым изображениям и довольно часто возникает необходимость перерисовки схемы в векторных редакторах (Microsoft Visio, LibreOffice Draw, Inkscape), а затем через буфер обмена растровый объект вставляется в слайд.

Для описания схемы выберите макет расположения блоков Заголовок, текст над текстом на вкладке Макеты напели Задачи, в нижний текстовый блок введите перечень аппаратов, отключив маркирование абзацев (поместите курсор в начало абзаца и нажмите кнопку Backspace (Забой), повторное нажатие опять включит маркер). Описание аппаратов возьмите со страницы рисунка в интернете. При необходимости создания нумерованного списка, тип маркировки переключите контекстной командой Маркеры и нумерация. Переместите текстовый блок ниже, если осталось свободное место, а изображение увеличьте до заполнения свободного места.

Если при вставке изображения выделен текстовый блок, то загружаемое изображение назначается фоном текстового блока и масштабируется к размеру блока. Для вставки автономного изображения выделение текстового блока необходимо отключить, щёлкнув мышью вне текстовых блоков.

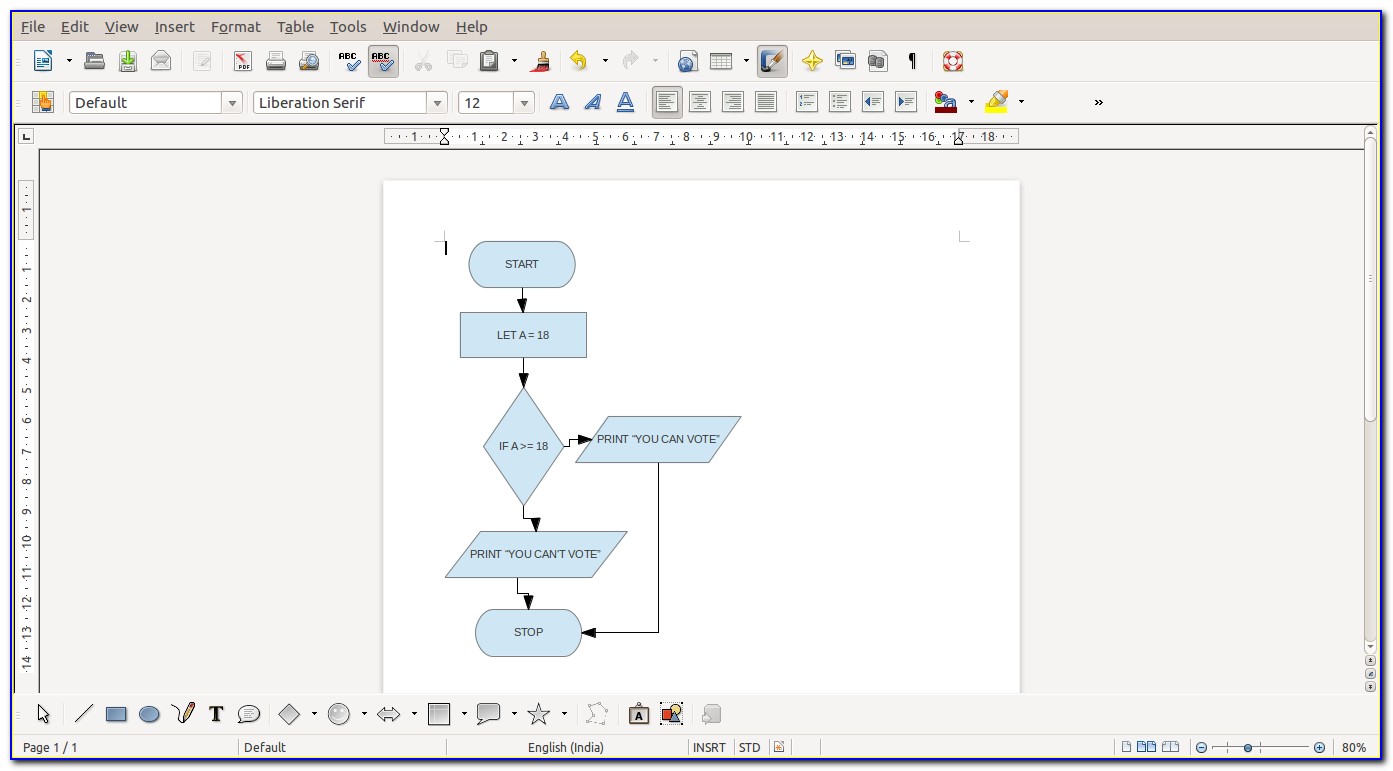

Impress позволяет создавать в слайдах простые блок-схемы(рассматривалось в разделе Writer) используя инструменты Схемы и Соединительная линия панели рисование.

На слайде 4 введите заголовок Данные о потоках, в центре рамки основного текста нажмите пиктограмму Вставить таблицу, в открывшемся диалоге укажите Количество столбцов5, Количество строк5,

заполните таблицу следующими данными:

Для помещения части текста в индекс выделите символы и нажмите

На слайде 5 введите заголовок Основные зависимости, введите текст кеглем 24 и формулы (для формул также задайте базовый размер 24 в редакторе Math командой Формат/Кегли):

Потоковая теплоёмкость:

Энергетический баланс:

(все холодные

все горячие)

Реальное потребление:

Так как формулы представляют собой отдельные блоки, передвиньте их мышью к строкам текста, в случае необходимости вставьте пустые строки и отключите маркеры клавишей Backspace.

На слайде 6 введите заголовок Диаграмма. В области текста нажмите на кнопку-пиктограмму Вставить диаграмму (окно переключается в режим редактирования диаграммы), выполните контекстную команду диаграммы Тип диаграммы, в окне выберите тип Диаграмма XY/Только линии, контекстной командой Таблица данных диаграммы откройте окно, в котором выберите третий столбец, удалите его кнопкой Удалить ряд , первым должен быть столбец с синей меткой, а вторым – с красной (в случае необходимости выделите первый столбец значений Y и кнопкой переместите ряд вправо). В заголовок первого столбца введите «Хол», второго – «Гор». Введите данные из таблицы, представленной ниже. Первый столбец таблицы хранит нумерацией строк, поэтому вводить его в Impress не нужно. В случае отсутствия постоянного шага (нумерации строк), для явного задания значений X необходимо использовать Calc как рассматривалось ранее, а затем вставить диаграмму через буфер обмена.

Закройте окно таблицы данных, а затем окно изменения диаграммы, нажав мышью на поле вне диаграммы (двойной щелчок мышью по диаграмме включает режим редактирования диаграммы снова).

На слайде 7 введите заголовок Результаты, в области основного текста введите маркированные абзацы: Экономия холодного теплоносителя 250 т/год; Экономия горячего теплоносителя 375 т/год; Срок окупаемости 15 месяцев.

На вкладке Смена слайда панели Задачи выберите переход

Появление справа, скорость– высокая, нажмите кнопку Применить ко всем слайдам.

Сохраните презентацию с именем «Энергосбережение.odp» на виртуальный диск. Запустите показ презентации командой Вид /Демонстрация (F5 или Ctrl+F2), ниже представлены клавиши управления показом:

Переход к следующему слайду или эффекту анимации: Левая кнопка мыши, пробел, стрелка вправо или стрелка вниз, N, ввод или Page Down.

Переход к предыдущему слайду: P, Backspace, Page Up, стрелка влево или стрелка вверх.

Переход к первому слайду: Home.

Переход к последнему слайду: End.

Переход к указанному слайду: ввести номер слайда и нажать ввод.

Завершение показа: Esc, минус.

Команда контекстного меню Указатель мыши в виде карандаша позволяет во время презентации рисовать по слайду (толщина карандаша по умолчанию обычная, цвет: красный). В режиме карандаша нажатие левой кнопки мыши без перемещения также выполняет переход к следующему слайду. Командами контекстного меню можно изменить

толщину и цвет карандаша, а также стереть всё нарисованное на слайде. Контекстными командами Монитор можно временно скрывать отображение слайда. Опробуйте работу режима Карандаш при демонстрации презентации. Сотрите внесённые изменения. Завершите демонстрацию клавишей Esc.

Для подготовки доклада слайды могут быть распечатаны. Вызовите команду Файл/Печать (Ctrl+P), увеличьте диалоговое окно для увеличения области просмотра, если это возможно, на вкладке Общие в списке Документ выберите по очереди Тезисы и Примечания, рассмотрите результат в окне просмотра, нажмите кнопку Отменить для закрытия окна.

Задания для самостоятельной работы:

Создайте презентацию объемом от 6 слайдов на любую интересующую Вас тему. Настройте презентацию на автоматическое воспроизведение слайдов с интервалом в 1 минуту, с использованием анимации.

Сегодня мы рассмотрим основные приёмы работы с LibreOffice Draw на примере создания блок-схемы алгоритма работы простой компьютерной программы.

Программа для создания векторных изображений — чуть ли не самая невостребованная в арсенале среднестатистического пользователя офисного пакета. Однако, это не значит, что она никогда и нигде вам не понадобиться. Мне она очень пригождалась для рисования различных блок-схем: другие графические редакторы не всегда имеют нужный набор удобных инструментов либо имеют, но требуют куда больших телодвижений для дальнейшей вставки изображения в документы и таблицы.

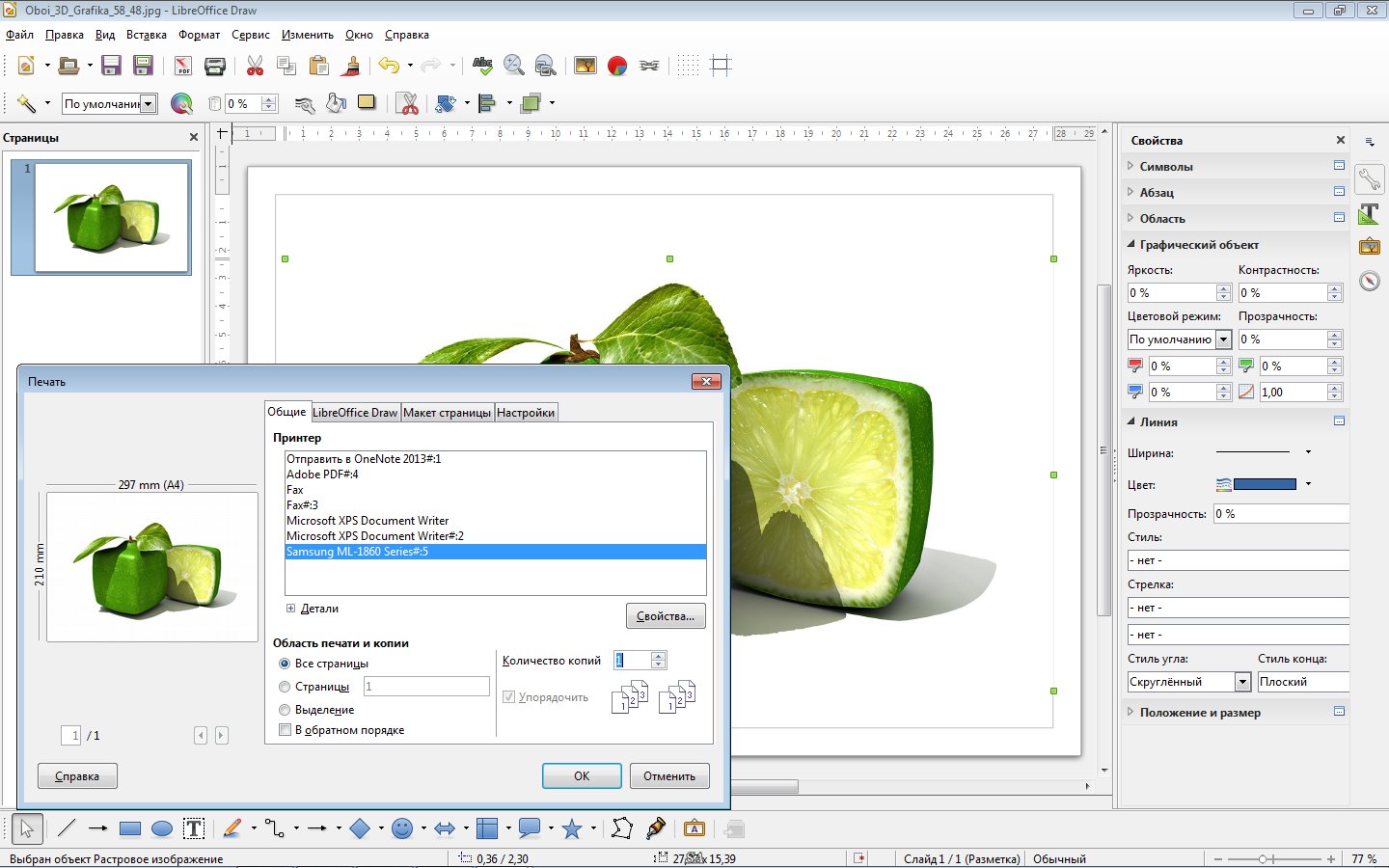

Начнём с простого. Откроем Draw : для этого либо выберем пункт Создать->Рисунок Draw на стартовом экране LibreOffice или ярлык самой программы.

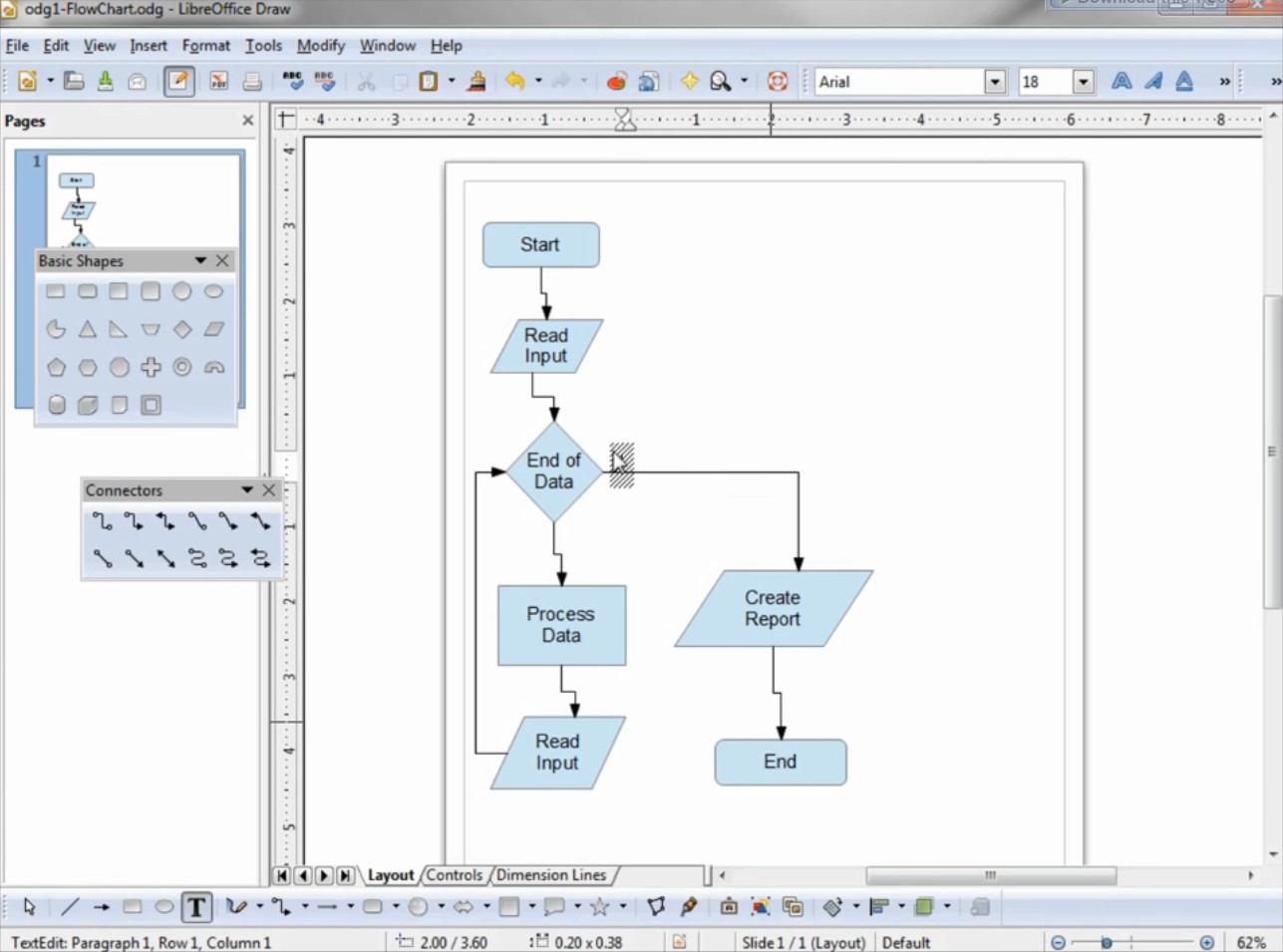

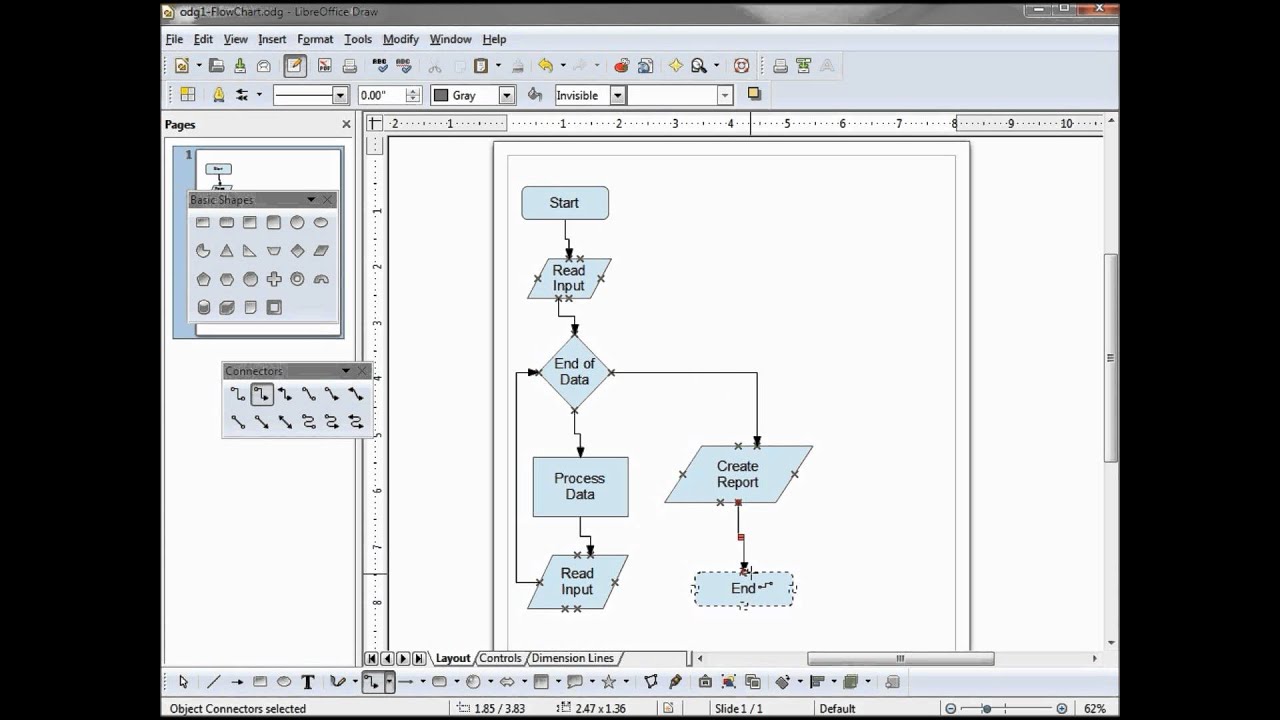

Чтобы усвоить основные приёмы, нарисуем небольшую блок-схему алгоритма программы определения большего из двух введённых с клавиатуры чисел. Она будет включать в себя следующие операции: ввод чисел->их сравнение->вывод результата на экран.

Сразу же включим отображение сетки (по ней удобно контролировать размер блоков и выравнивать их относительно друг друга) — пункт меню Вид->Сетка->Показать сетку. И изменим масштаб листа на 100%: установим бегунок в правом нижнем углу экрана в нужное значение, либо изменим его в пункте меню Вид->Масштаб...

Условные обозначения будем выбирать согласно ГОСТ 19.701-90 (ИСО 5807-85) «Единая система программной документации. Схемы алгоритмов программ, данных и систем. Условные обозначения и правила выполнения» , так как именно его обычно дают школах (естественно, в упрощенном варианте) и требуют в ВУЗах.

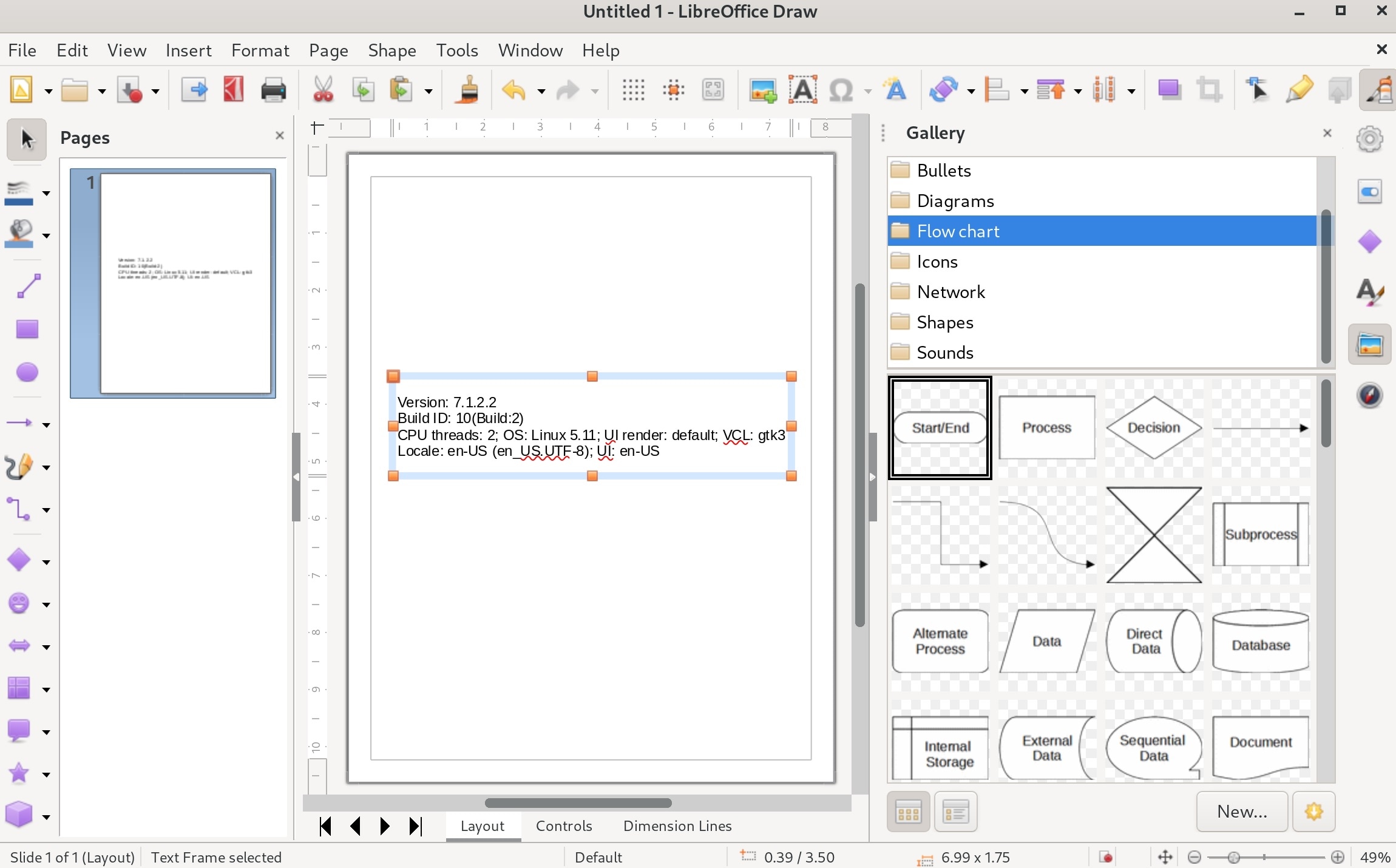

Блок-схема всегда начинается с терминатора — эллипса, обозначающего выход во внешнюю среду и вход из внешней среды, в том числе и начало или конец программы. Поместим его на лист: в LibreOffice Draw есть отдельный набор объектов для формирования блок-схем — нам понадобиться кнопка Схемы->Блок-схема: знак завершения на панели Рисование в нижней части окна:

Щелкнем по ней, поместим курсор в точку, где будет располагаться левый верхний угол объекта, и растянем фигуру до нужного размера. Скажем, пусть она занимает 3 шага сетки в высоту и 8 в длину.
Теперь приведём терминатор к виду, рекомендуемому ГОСТ 19.003-80 «Схемы алгоритмов и программ. Обозначение условные графические» (на данный момент он заменён указанным выше ГОСТ 19.701-90, но из-за того, что в нём содержаться более чёткие рекомендации по внешнему виду блоков, на него периодически ссылаются): изменим высоту блока до 2 шагов, а длину до 6. Сделаем фон фигуры белым, а обводку — чёрной: пункт меню Область...->Заполнить->Цвет->Белый, пункт меню Линия...->Цвет->Чёрный.

Чтобы не повторять работу по изменению цветовой схемы фигур каждый раз, сделайте её сразу в через основное меню Формат, а не через контекстное меню, вызываемое для каждой фигуры отдельно.

Добавим в терминатор текст — дважды нажмём по нему кнопкой мыши, нажмём кнопку Текст () или F2 , предварительно выделив его, и добавим подпись «Начало». Получим:

Чтобы в случае чего не было мучительно больно за случайно пропавшую работу, сохраним рисунок под именем «Алгоритм Сравнение чисел»:

Теперь нам нужно вывести для пользователя запрос ввода двух чисел. Для этого нам понадобится символ Дисплей . Добавим его из того же набора Схемы, изменим пропорции до рекомендуемых (длина=1,5*ширина) и впишем текст, который будет выводиться на экран:

Аналогично мы добавим к блок-схеме элементы Ручной ввод и Решение , а также продублируем Дисплей и терминатор (выделяем нужную фигуру, выбираем пункт меню Правка->Дублировать... и указываем нужное количество копий). Получится вот такая заготовка:

Очевидно, что между объектами не хватает соединительных линий . Они отличаются от обычных линий и стрелок тем, что прикрепляются к точкам соединения объектов и перемещаются вместе с ними, изменяя свой размер по мере необходимости. Различают четыре типа таких линий — стандартные, подогнутые, прямые и сглаженные кривые (сверху вниз):

Чтобы привязать линию к объектам, которые она соединяет, нужно выбрать её тип на панели Рисование и нажать на него. Тогда станут видны точки соединения, которые есть у всех объектов. Затем нужно установить курсор в точку начала линии и присоединить его к точке, где она должна кончаться. В нашем случае для первой части алгоритма подойдёт Прямая соединительная линия:

У объекта Ручной ввод нижняя точка соединения находится выше очерчивающей его линии. Чтобы соединение смотрелось аккуратно, выделим соединительную и переместим её начало ниже:

Для второй части алгоритма, содержащей условие, удобнее использовать подогнутую соединительную линию со стрелкой на конце. Она имеет две дополнительных точки перегиба, позволяющие поворачивать её в нужном направлении — для этого достаточно потянуть за них:

Таких линий потребуется четыре. Также рядом с линиями, выходящими из объекта Решение принято делать подписи, иллюстрирующие его логику. Снова воспользуемся кнопкой Текст, но на этот раз не применительно к фигуре. После нажатия на неё установим курсор туда, где должен находится текст, и впишем туда «ДА»:

Аналогично добавим комментарий «НЕТ» над противоположной линией:

Алгоритм готов, останется только сохранить его.
В заключение обращу ваше внимание на то, что у каждого принимающего могут быть свои требования к выполнению нюансов, прямо не описанных в ГОСТ’е. Например, кто-то требует, чтобы все линии попадающие под условие оканчивались стрелками, кто-то — чтобы место соединения двух и более линий было обозначено точкой и т.д. Спорить, даже вооружившись ГОСТ’ом, обычно бывает бесполезно. Просто наберитесь терпения и подправьте ваш обычный шаблон под конкретные требования.

На сегодняшнем уроке мы познакомились с основами работы в LibreOffice Draw. Однако, если у вас остались вопросы, их можно задать их в комментариях или на нашем форуме . Мы постараемся оперативно на них ответить 🙂

Пакет LibreOffice позиционируется разработчиками как бесплатный аналог Microsoft Office. Качество создаваемых в LibreOffice Writer текстовых документов ничуть не уступает качеству документов Microsoft Word. А в некоторых случаях возможности LibreOffice Writer даже шире, чем у других текстовых редакторов. Одним из таких случаев является использование инструмента «Стрелки», с помощью которого можно оформить стиль используемых в документе линий-указателей. Только необходимо научиться применять возможности этого инструмента на полную мощность.

Первое знакомство

Запускаем LibreOffice Writer, щелкая по иконке на рабочем столе , и смотрим в левый нижний угол экрана. Обычно там находится меню , которое позволяет создать в текстовом документе объекты из геометрических фигур (в том числе - из линий). Если этих кнопок на месте нет, следует поставить галочку в одном из пунктов главного меню : Вид -> Панели инструментов -> Рисование.

Рис. 1. Вызов меню для рисования в Writer

Рисование в LibreOffice Writer (как и в абсолютном большинстве текстовых редакторов) осуществляется посредством создания векторных объектов (графических примитивов). И все необходимые рисунки и схемы создаются при помощи основных фигур: прямоугольник, эллипс, блочные стрелки, выноски и звезды.


Рис. 2. Меню рисования в Writer. Пункт «Основные фигуры»

Начинаем рисовать. Линии и стрелки

Самый простой объект рисования - линия. В меню Рисование нажимаем на кнопку линия и рисуем ее на экране, просто напросто растягивая ее мышкой от начала до конца. Данный метод довольно прост и доступен самому начинающему пользователю.


Рис. 3. Первая линия

Делаем из линии стрелку

Чтобы из линии сделать стрелку, необходимо найти меню «Свойства рисунка». Обычно оно находится в левом верхнем углу экрана, пониже панели «Стандартная». Но появляется оно там только тогда, когда объект Линия является выделенным. Если этого меню на месте нет, то выполняем команду Вид -> Панели инструментов -> Свойства рисунка.

Сейчас в этом меню нас интересует кнопка «Стиль стрелок».


Рис. 4. Кнопка Стиль стрелок в меню «Свойства рисунка»

Именно там есть все необходимое для того, чтобы создать всевозможные стрелки. Нажимаем на кнопку и видим выпадающее меню, где представлены все стили стрелок.


Рис. 5. Выбираем нужный стиль стрелок

Здесь есть одна проблема , на которой необходимо остановиться чуть-чуть поподробнее.

Первая мысль, что левая кнопка в меню отвечает за стиль левого конца отрезка, а правая кнопка - за стиль правого, на проверку оказывается ошибочной. На самом деле левая кнопка определяет стиль отрезка, а правая - его. И с первого раза может не получиться сделать так, чтобы стрелка «смотрела» именно туда, куда надо.

В том же меню «Свойства рисунка» есть кнопки, с помощью которых можно установить нужные цвет и толщину стрелки; можно переместить стрелки на передний/задний план; можно изменить привязку стрелки (к страницу, к абзацу, к символу). Одним словом, можно добиться того, чтобы стрелка выглядела в документе именно так, как это необходимо (см. рисунок).


Рис. 6. Образцы полученных стрелок

Делаем подписи на стрелках

LibreOffice Writer позволяет привязывать надписи к каждой из созданных стрелок. Такие надписи будут перемещаться вместе со стрелкой, если вы будете изменять ее положение.

Привязать надпись к стрелке можно просто щелкнув в нее мышкой так, чтобы в середине стрелки появился мигающий курсор. И тогда можно набрать любой текст на клавиатуре.


Рис. 7. Надписи на стрелках

Если есть необходимость сделать так, чтобы подпись находилась «под стрелкой» (см. четвертая стрелка на рисунке № 7), то, прежде чем начать набирать текст, необходимо один раз нажать клавишу Enter , вставив пустую строчку.

Если же надпись получилась вверх ногами (третья стрелка на рисунке), то можно поставить ее нормально, поменяв местами начало отрезка и его конец.

Добавляем спецэффекты

Кроме всего вышеизложенного LibreOffice Writer позволяет для каждой стрелки устанавливать нехитрые эффекты, которые должны привлечь внимание читателя к нужной информации .

Нажимая правой кнопкой мышки по выбранной стрелке, выбираем в контекстном меню пункт: Текст .

И в появившемся окошке выбираем закладку: Анимация текста .


Рис. 8. Создаем спецэффекты

Есть возможность установить один из четырех динамичных эффектов (жаль, что невозможно сделать для них скриншот). Они выглядят довольно необычно, и далеко не в каждом текстовом редакторе есть подобные инструменты.

Итог

Стрелки в программе LibreOffice Writer - действительно мощный инструмент, использование которого поможет красиво оформить текстовый документ.


Администрация сайта сайт выражает благодарность автору Ивану Краснову за подготовку материала.
