Как разобрать и смазать вентилятор если он тарахтит?
Как разобрать, смазать и потом собрать вентилятор (Fan), если он начал шуметь больше обычного. Статья в основном посвящена профилактическому обслуживанию вентиляторов собранных на подшипниках скольжения.
Если один из вентиляторов, расположенных в вашем системном блоке, начал шуметь или тарахтеть больше обычного, то причина, как правило, заключается либо в износе подшипника, либо в отсутствии смазки. Подробнее на https://сайт/ru/
Вентиляторы, применяемые для охлаждения системного блока (Case), процессора (Core), видеокарты (Video card, AGP), винчестера (HDD) и памяти (RAM), различаются размером, конструкцией и типом применимых подшипников.
Самые интересные ролики на Youtube
 |
 |
 |
 |
В вентиляторах используется всего два вида подшипников: подшипники скольжения, в том числе гидроподшипники, и качения - шарикоподшипники. Есть, правда, ещё варианты, когда, например, вал вентилятора поддерживается дополнительно магнитным полем и т.д., но это обстоятельство никак не отражается на профилактическом обслуживании и ремонте вентиляторов.
У всех вентиляторах применяемых в ПК нет коллектора, а используется электронный коммутатор обмоток. Поэтому, основными деталями подверженными механическому износу являются подшипники.
Вентиляторы на шарикоподшипниках.
В этих вентиляторах износу могут быть подвергнуты, как сами шарикоподшипники в количестве две штуки, так и посадочные места в которые они установлены, но последнее случается реже.
В первую очередь изнашивается тот шарикоподшипник, который находится со стороны крыльчатки, так как он испытывает большие нагрузки. https://сайт/ru/
В большинстве вентиляторов используются радиальные шарикоподшипники, причём, в конструкции бюджетных вентиляторов не предусмотрена возможность выборки радиального и осевого люфтов. Это приводит к преждевременному износу шарикоподшипников и увеличению шума всего вентилятора.
Ремонт вентилятора на шарикоподшипниках целесообразен только в случаях, когда нет возможности найти ему подходящую замену. Таким вентилятором, например, может быть вентилятор необычной конструкции для ноутбука или видеокарты. В этих случаях можно подобрать похожий по размерам новый вентилятор и переставить из него шарикоподшипники взамен изношенных, если они конечно туда подойдут.
Вентиляторы на подшипниках скольжения.
На чертеже показан вентилятор на подшипнике скольжения в разрезе.
1 – крыльчатка,
2 – корпус,
3 – постоянный магнит,
4 – печатная плата с элементами управления,
5 – статор с обмотками,
6 – стопорное кольцо,
8, 10 – маслосбойные кольца,
9 – втулка подшипника.
Здесь износу подвергается вал мотора и втулка подшипника. Причём, в большинстве вентиляторов, используется всего одна втулка, которая охватывает всю свободную длину вала. Однако, в отличие от миниатюрных шарикоподшипников, у подшипников скольжения нагрузка распределяется по значительной площади поверхности подшипника, что при наличии смазки делает эти устройства довольно надёжными в эксплуатации.
Причины, по которым начинают шуметь не выработавшие свой ресурс вентиляторы, собранные на подшипниках скольжения, следующие: высыхание смазки, вытекание смазки, использование некачественной смазки и отсутствие смазки (бывает и такое).
Обычный бюджетный вентилятор, работающий по 12 и более часов в сутки, желательно смазывать не реже, чем один раз в год при первой ревизии и через полгода при каждой очередной. Чем чаще делается подобная профилактика, тем меньше износ подшипников и соответствующий ему шум вентилятора.
Вентиляторы, работающие от пониженного напряжения питания, можно смазывать чуть реже. Высокооборотные вентиляторы малого размера следует смазывать в два раза чаше крупных корпусных и процессорных вентиляторов.
Инструменты, которые могут понадобиться при сборке-разборке и чистке вентилятора.

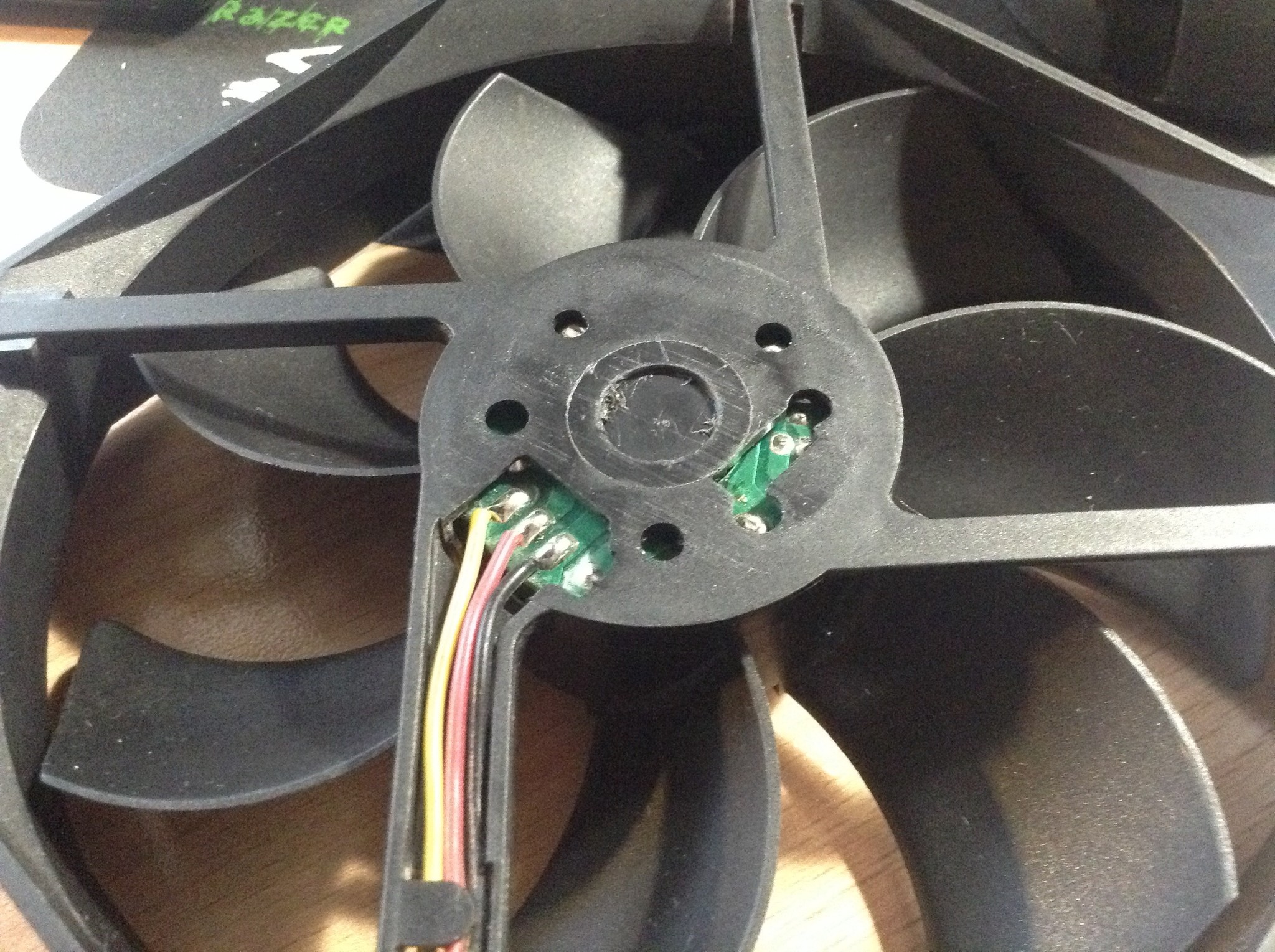

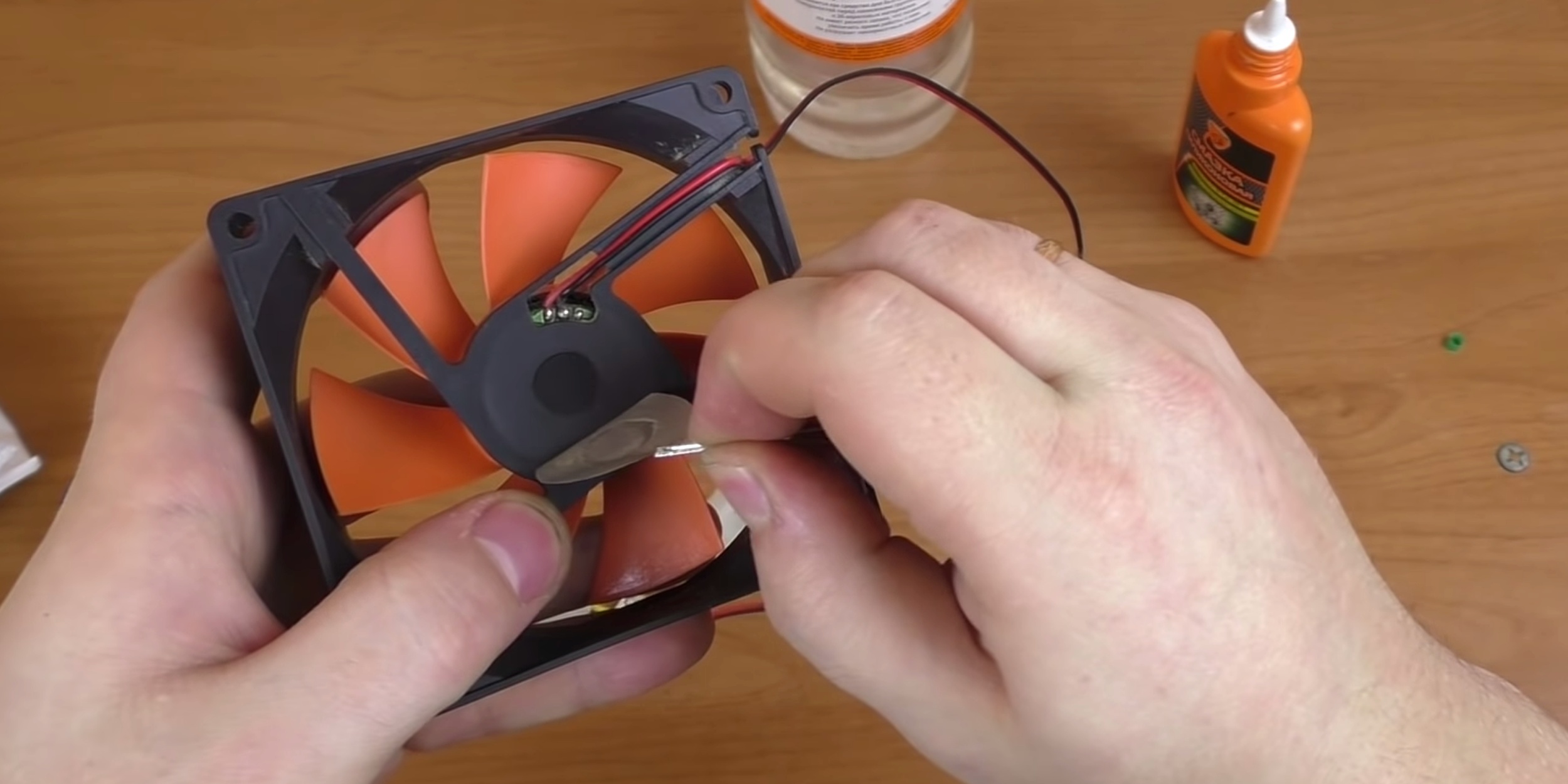

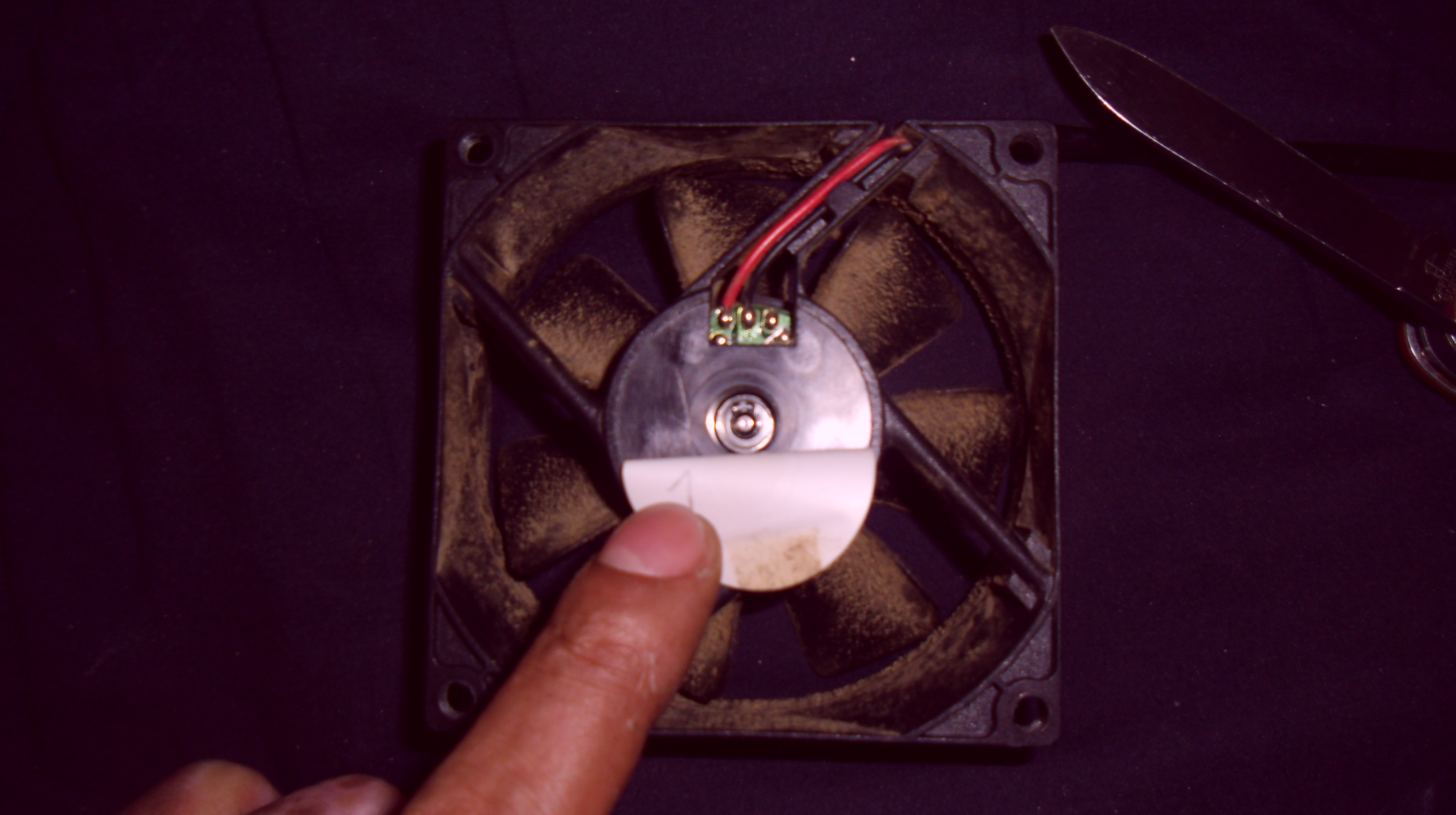

Для разборки вентилятора сначала удаляем фирменную этикетку. Затем удаляем резиновую заглушку. (В мелких вентиляторах её функции может выполнять этикетка).

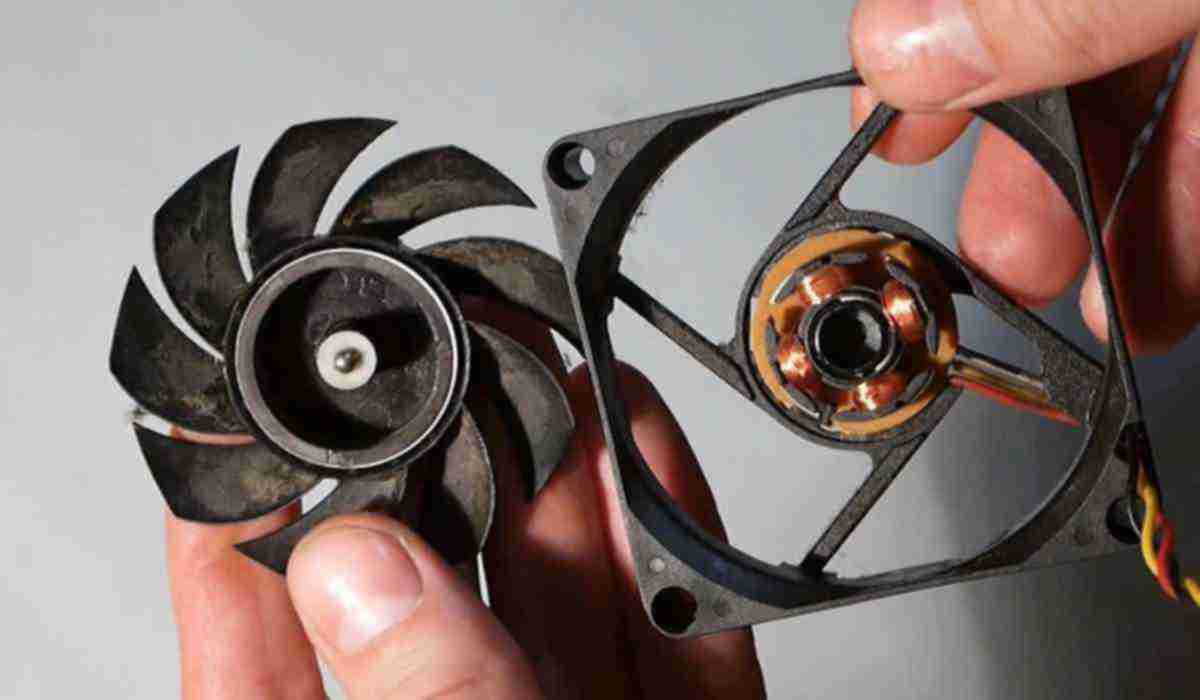

Теперь можно удалить стопорную шайбу при помощи той же отвертки или пинцета. Но, я настоятельно рекомендую перед окончательным удалением стопорной шайбы накрыть её вместе с инструментом кусочком ткани! Это предотвратит потерю шайбы.

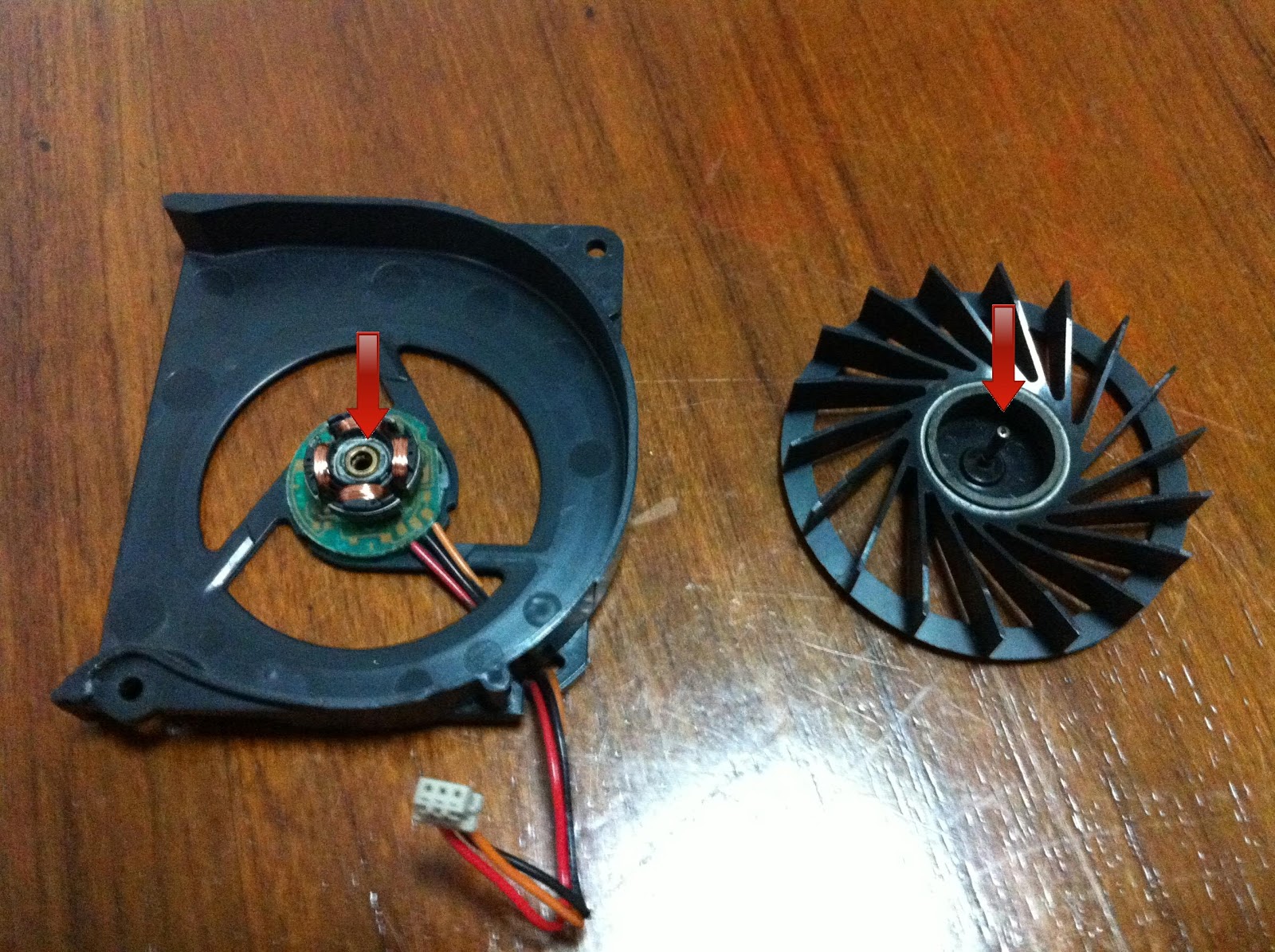

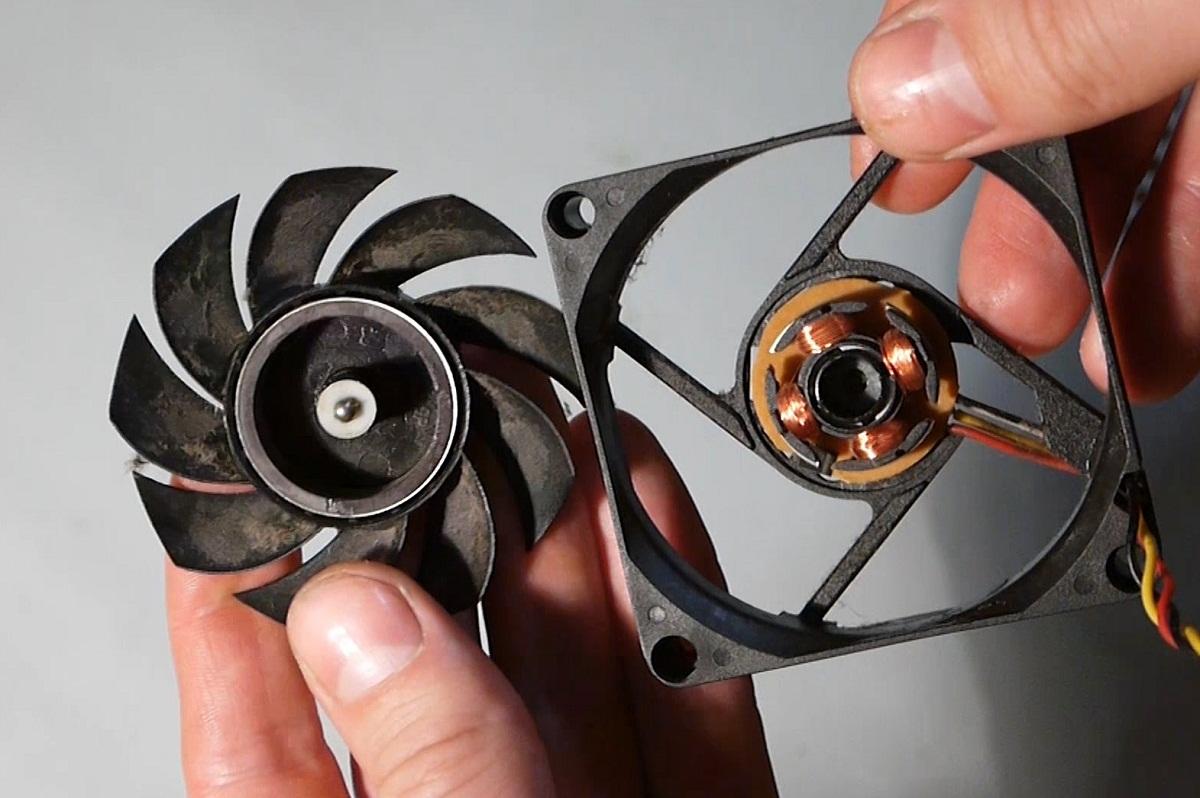

Удаляем резиновое кольцо. Выталкиваем отвёрткой или шилом вал из подшипника.
Удаляем второе резиновое кольцо. На рисунке справа минимальный набор мелких деталей, которые должны быть использованы при последующей сборке. Это два резиновых маслосбойных кольца и стопорная шайба (если вы её ещё не потеряли). В некоторых моделях вентиляторов может дополнительно быть одна или две фторопластовые шайбы.
Теперь следует кисточкой очистить корпус вентилятора и крыльчатку от пыли, а кусочком хлопчатобумажной ткани все детали подшипника от следов старой смазки.
Застарелую органическую смазку можно удалить бензином, а силиконовую ацетоном, но при этом следует соблюдать осторожность, так как подобные растворители могут испортить внешний вид пластмассовых изделий некоторых вентиляторов. В этом плане самым безобидным растворителем является спирт, но он плохо растворяет жиры.
Наносим несколько капель смазки в область подшипника и вала, предварительно надев первое малосбойное резиновое кольцо. Количество масла удобно дозировать мелкой отвёрткой соответствующего размера. Чем шире жало отвёртки, тем крупнее капля масла.
Вставляем вал в подшипник. Подкладываем под крыльчатку что-нибудь вроде этого кольца на рисунке справа, чтобы её (крыльчатку) можно было вдавить внутрь корпуса вентилятора. Это нам поможет при установке стопорной шайбы.
Добавляем ещё пару капель смазки со стороны вылета вала и одеваем второе маслоотбойное кольцо.
Надеваем стопорную шайбу на самый конец вала и затем проталкиваем её в дальше в зазор. При этом нужно пальцами прикрыть пинцет и шайбу так, чтобы ей не было больше куда деваться, кроме движения вниз. Это предотвратит потерю шайбы.
После установки стопрной шайбы можно устанавить на место заглушку и фирменную этикетку.
Масло для смазки подшипников скольжения.
Профессор Преображенский: «… А во-вторых, - бог их знает, чего они туда плеснули. Вы можете сказать - что им придет в голову?»
Доктор Борменталь: «Все, что угодно!»
Ни в коем случае не используйте для смазки вентиляторов пищевое растительное масло, густые смазки и технический вазелин!
Можно использовать, машинное, веретённое, силиконовое, синтетическое, минеральное, бытовое и другие масла продающиеся в розничной сети. Если о масле известно больше, чем просто название, то нам подойдёт масло предназначенное для смазки высокооборотных подшипников скольжения.
Смазочные материалы отличаются по куче разных параметров, но большинство из них мы не можем проверить.
Однако есть один важный параметр, который легко определить на глаз, это вязкость. Даже болтая пузырьки с маслами разной вязкости можно определить, какое из них более вязкое. Косвенным подтверждением может служить и размер капли, который удерживается на рабочей поверхности отвёртки.
Масло с низкой вязкостью может вытечь из подшипника не имеющего сальников (а их нет в большинстве бюджетных вентиляторов), а с очень высокой вязкостью может затруднить вращение ротора мотора.
Однако любая смазка лучше, чем её отсутствие.
Близкие темы.
Нормальная работа любого компьютера, а особенно устройства, которому больше трех лет, не может осуществляться, если системный блок не очищается от пыли и не смазывается время от времени. Но далеко не все пользователи ПК считают это необходимым условием, что в корне неправильно. На довольно быстрое израсходование термопасты влияет нагрев внутренних элементов и, как следствие, повышение температуры в системном блоке. Чтобы заменить смазку, не потребуется много усилий или особых навыков. Главное - это элементарные знания и предельная аккуратность. Далее будет описан процесс технического обслуживания и, собственно, рассказано, как разобрать кулер.
Тревожные сигналы
Любые неполадки проявляют себя тревожными сигналами. Так, перед тем как разобрать кулер, стоит выяснить, действительно ли это необходимо. Если никаких явных признаков неполадок нет, то это не значит, что предпринимать ничего не стоит. Иногда смазывать комплектующие нужно в целях профилактики. Но если на это есть весомые причины, то тем более нужно предпринять решительные действия.
Главным признаком того, что в работе системного блока возникают трудности, является повышенный уровень издаваемого шума. Заметный гул будет резать слух, со временем он станет только сильнее. Но лучше не доводить до такого состояния и своевременно менять смазку, ведь новый кулер обойдется значительно дороже.
Начало чистки
С вопросом «как разобрать кулер» справиться достаточно легко. Первым делом нужно отключить компьютер от сети и отсоединить все имеющиеся шнуры. Следующим шагом является снятие крышки корпуса с левой стороны, при этом блок нужно аккуратно разместить на правом боку. Далее необходимо очистить внутренние части компьютера от пыли и посторонних загрязнений.
Так как работа кулера состоит в правильном распределении воздушных потоков, то, соответственно, из окружающей среды деталь забирает множество пыли и мелкого мусора. Большая часть ненужных пылевых загрязнений оседает на радиаторе и других важных комплектующих.

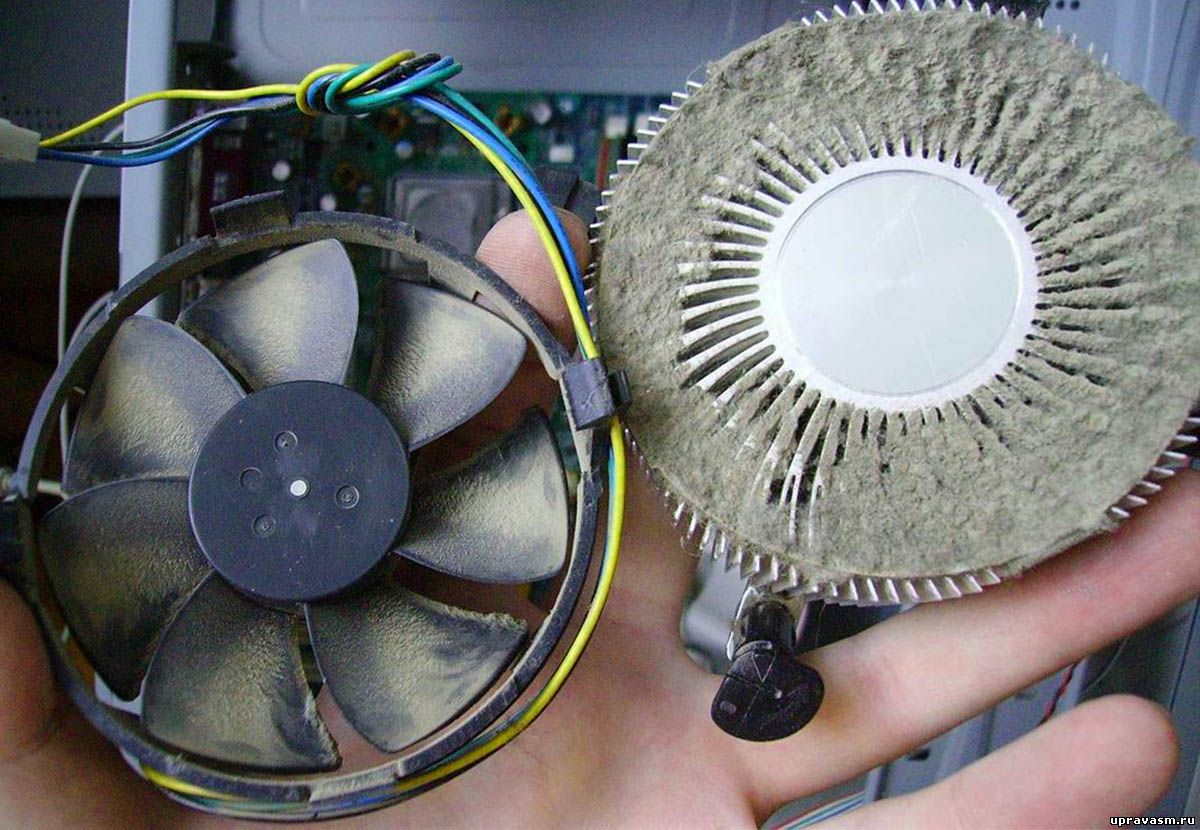

Очистку можно начать с самых общих действий, например с применения обычного пылесоса. Но вот закончить лучше более тщательно - протереть детали салфеткой, смоченной любым спиртовым раствором. Можно использовать и одеколон, и водку. Любое спиртосодержащее вещество хорошо тем, что оно не вступает в реакцию с воздухом, быстро высыхает и не вызывают коррозию металла (что характерно для воды). В зависимости от того, насколько тонко и глубоко была проведена чистка, зависит и дальнейшая работа компьютера.
Профилактика процессорного вентилятора
С тем, как разобрать кулер, более детально можно ознакомиться далее. Для осуществления данного действия нужно снять процессорный вентилятор, а затем и радиатор. Друг от друга их также нужно отсоединить. Чистка этих элементов состоит также из двух этапов - поверхностного очищения пылесосом и более детального, осуществляемого при помощи спички.
Чтобы обеспечить дальнейшую бесперебойную работу, нужно затронуть и поверхность радиатора, и его ребра, и а также сопутствующие детали.
Замена термопасты
Лучший кулер для процессора - это та деталь, которая хорошо смазана. При разборе компьютера заменить специальную термическую пасту очень важно. Для этого нужно вначале удалить остатки старого вещества. Их смывают спиртовым раствором. После нужно обязательно выждать, чтобы поверхность хорошо высохла. В конце нужно нанести тонким аккуратным слоем новую смазку.
В том случае, если новой термопасты нет, а потребность в её замене существует, нужно постараться равномерно распределить следы старого вещества по всем трущимся местам.
Единая система
Многие интересуются не только тем, как разобрать кулер ноутбука Acer, но и обратным действием. Это актуально для тех, кто предпочитает наносить смазывающее вещество на единую систему. Для того чтобы это осуществить, нужно найти наклейку на кулере. Сняв её, можно аккуратно очистить шпиндель вентилятора от следов смазки.
Там, где находилась наклейка, нужно также провести очистку. Необходимо протереть это место спиртовым раствором и высушить его. Следующим действием является нанесение новой пасты. После этого можно вернуть наклейку обратно (оригинальную наклейку может заменить скотч). Его остатки не должны нарушать работу детали, так как они будут создавать излишний шум. Если проделать этот процесс точно, то эффективность будет максимальной. Главное - обеспечить герметичность, смазка вследствие повышения температуры не должна вытекать наружу.
Если осуществить смазку данным образом, то вопрос о том, как разобрать неразборный кулер не станет проблемой.
Профилактика вентилятора блока питания
В процессе очистки пользователь сталкивается с вопросом о том, как разобрать кулер блока питания. В первую очередь необходимо демонтировать комплектующую. Желательно, чтобы все манипуляции, производимые с блоком, не потребовали отсоединения шнуров от потребителей электропитания. Далее все происходит по стандартной схеме - вначале общая очистка пылесосом, а затем более тщательная, с помощью спиртосодержащего вещества.
Чтобы произвести глубокое и тщательное очищение, нужно избавить блок от вентилятора. Затронуть необходимо все поверхности, ребра радиаторов и крылья вентилятора.
Очистка вентилятора блока питания проводится по той же схеме, что и процессорного кулера. Нужно отделить от поверхности наклейку, под ней будет торцевая заглушка. Этот элемент также необходимо извлечь. С помощью обычной спички нужно убрать загрязнения в виде сгустков старой смазки и пыли с вала и шайбы вентилятора.
Затем также нужно равномерно и однородно распределить масло по шпинделю кулера. Чтобы это сделать, вентилятор вращают - достаточно нескольких оборотов вокруг оси.
После завершения всех манипуляций систему нужно собрать: поставить заглушку на место, приклеить скотч. В процессе желательно очистить и высушить торцы вентилятора. Концы скотча удаляются, а блок питания монтируется обратно.
Важно также плотно закрепить крышку. Если она сядет неплотно, то будет создавать звук, похожий на неработающий вентилятор.
Тихая работа компьютера - это показатель того, что все было сделано не напрасно.
Выбор смазывающего вещества
При очистке ПК возникает вопрос о том, Специалисты советуют выбирать в качестве смазывающего вещества не слишком вязкие смеси. Это связано с тем, что последние приводят к уменьшению скорости оборотов. Наилучшим выбором будет машинное масло. Как вариант можно использовать синтетические и минеральные масла. Только не нужно применять их одновременно.
Наносится несколько капель масла с помощью спички. Спичка нужна для того, чтобы взять минимальное количество вещества.
Для смазки вентилятора подойдет:
- WD-40 - антикоррозийная смесь;
- масло парикмахерского инструмента;
- силиконовая смазка;
- синтетическое автомобильное масло;
- минеральное автомобильное масло.
Приготовление смазки
Чем смазать кулер компьютера? Можно приготовить смесь в домашних условиях. В состав должны входить графит и масло. Графит можно взять из карандаша, масло лучше использовать синтетическое.
Лучший кулер
Таким образом, лучший кулер для процессора - это тот, за которым регулярно ухаживает пользователь. Деталь должна быть своевременно очищена и смазана. Эти процедуры обеспечат надежную и комфортную работу вентилятора практически любой модели.
Что же касается конкретных характеристик лучшего кулера, так большинство деталей сегодня изготавливаются с подобными параметрами, особенно это характерно для вентиляторов. Конечно, бывают "игровые" модели, которые обеспечивают хорошее охлаждение, но их использование целесообразно только при высокой нагрузке на процессор: требовательных играх, работе с несколькими массивными программами одновременно, сложной обработке аудио или видео. Если говорить о производителях, то высоким качеством отличаются товары таких брендов, как Cooler Master, DeepCool (отличный выбор - модель Deepcool Lucifer V2), Thermaltake (к примеру, Thermalright Macho Rev.A), Zalman (например, модель Zalman CNPS12X).
Рассмотрим ремонт напольного вентилятора своими руками, воспользовавшись примером типичного изделия Краснодарского завода. Внутри ничего сложного, однако описать сразу способ регулировки скорости вращения непросто. Конструкция средненькая. Сравнительно тяжелый корпус попирает невесомую ножку, почуяв малейший толчок, изделие падает. Ситуация усугубляется лежащим коврами. Не спасают четыре пластиковые опоры, раскиданные по углам крестовины тончайшей стали. Подставка хрупкая, легко гнется, держится на соплях. Поэтому первая рекомендация – не связываться с изделиями, имеющими механическую неустойчивость, чтобы не заразиться психической. Изделия Bork снабжены защитой от падения, только не изделия Краснодарского завода. Однако мотор не сгорит в случае эксцесса, имеется защита…
Устройство типичного напольного вентилятора
На повестке ремонт напольного вентилятора своими руками! Начать следует малым: у простейших вентиляторов отсутствует клемма заземления. Прибор не обладает степенью электробезопасности. Устройство напольного вентилятора включает корпус, изготовленный из пластмассы. Внутрь попадет вода — ожидайте хорошей встряски. Напольный вентилятор указанной разновидности нельзя использовать поблизости от воды. Начиная аквариумом с рыбками, заканчивая цветочной вазой. Особо опасен, где проживают маленькие дети. Упадет штуковина, чадо догадается налить внутрь молока… Выводы делайте сами:
- конструкция неустойчивая;
- основание легко ломается, гнется;
- защиты от удара током отсутствует.
При падении напольного вентилятора с высокой степенью вероятности ничего не случится. Погрузимся внутрь конструкции. Оставим пока в стороне особенности регулирования скорости двигателя и кнопки. Поговорим про редуктор. Краснодарский напольный вентилятор несет один асинхронный конденсаторный двигатель. Передняя сторона вала через штифт, гайку с левой резьбой соединена с лопастями, задняя выходит на редуктор, образованный двумя шестерням, одна двойная.
Вал снабжен резьбой, цепляющей, вращаясь, зубчики большого колеса. Момент передается малому колесу, приводящему в движение маховик. Шестерня кривошипно-шатунного механизма диаметром в руку, поэтому вращение уступает скоростью исходному вала асинхронного двигателя.
- Лопасти крутятся на полной скорости вращения мотора.
- Кривошипно-шатунный механизм, благодаря редуктору, движется медленнее.
Через карданную передачу кривошип зацеплен за ножку, корпус двигателя насажен на ось. При вращении вала асинхронного двигателя лопасти двигаются плавно в одну-другую сторону. Однако можно остановить процесс. У двойной шестерни валок крепится к большей шестерне двумя шариками с пружинкой, вставленными в сквозное отверстие. Если потянуть ручку регулятора, непосредственно соединенную с осью, защелка соскальзывает вверх. Теряется связь меж шестерней, валом, вращение прекращается. Механизм реализует защиту от падения: по внутреннему посадочному отверстию приводной шестерни нарезано шесть желобков. Умещаются шарики. Положений получается шесть, взаимный переход сопровождается щелчком, ось проворачивается относительно шестерни, шарики бьют по стенкам, соскальзывая в желобки.
Слышны щелчки, высока вероятность — напольный вентилятор упал. Привод заклинило, работает, щелкая, защитный механизм, уберегая мотор от сгорания.
Полагаем, режим невыгоден напольному вентилятору, не выключить прибор, термопредохранитель мотора непременно сломается. Редуктор крепится тремя болтами к двигателю, прорезан парой смазочных отверстий, через которые можно сдобрить пластиковые шестерни. Касается приводной, вращающейся со скоростью асинхронного двигателя.
Головная боль, как починить напольный вентилятор и собрать. Видим расклад: неверно задано взаимное положение редуктора, ножки через передачу, головка напольного вентилятора будет двигаться несимметрично относительно фронтальной плоскости. Может раздражать. Присоедините редуктор, проверьте изделие, подключив питание. Осторожно, чтобы не ударило током, попробуйте визуально определить правильность выполненной сборки.
Двигатель напольного вентилятора
Внутри вентилятора стоит асинхронный двигатель с регуляцией скорости вращения вала путем коммутации обмоток. На редуктор крепится конденсатор. Радиоэлемент не является пусковым. Полагаем, обмотки недаром крепятся по четыре в два ряда, сдвинуты друг относительно друга на восьмую часть оборота. Вращение поля использует фазу напряжения и сдвиг на 90 градусов. Момент бесполезен технику, сгорит одна обмотка асинхронного двигателя напольного вентилятора, придется мотор менять. Намотать самостоятельно сложное изделие не представляется возможным новичку.
Регулирование скорости выполняется коммутацией питающего напряжения на соответствующие провода путем переключения кнопок на стойке. Одна жила идет от шнура из розетки к двигателю, а положение второй выбирается оператором. Нажата одновременно только одна из скоростей, что обеспечивается механическими методами блокировки параллельного включения. Радуют краснодарские изделия наличием подсветки: верхняя кнопка обеспечивает горение диода. Позволит избежать столкновения в темноте с напольным вентилятором. Косвенно свидетельствует: изготовитель в курсе насчет неустойчивости изделия.
Двигатель составлен изолированным силуминовым ротором-барабаном, заделана проводка катушек. Структура остается неизвестной по вполне понятным причинам, значения вопрос лишен. Полагаем, вероятность выхода из строя ротора сравнительно мала, якорь получает питание статора. Структура обычно представлена беличьей клеткой. Набор продольных проводников, расположенных кругом, объединенных двумя кольцами с торцов. С обоих концов на роторе расположена крыльчатка, обдувающая катушки статора. Позволит асинхронному двигателю работать интенсивнее. У краснодарского напольного вентилятора пластиковые крыльчатки.
В случае неясностей прозвоните проводку от кнопки (не разбирая вентилятор), исследуя скрытничащую неисправность. Сопротивление рабочей обмотки не бывает нулевым, слишком высоким. Обрыв угадать не сложно. Пусковая обмотка звонится с контактов конденсатора. Направление вращения определяется взаимным положением пусковой и основной обмоток, следовательно, перепутав местами, получите неправильный результат.
Разумеется, при выходе из строя хотя бы одной обмотки двигатель работать не будет. Одной фазы не хватит для разгона ротора. Повращайте, следуя часовой стрелке, лопасти (отдернув руку), чтобы понять наличие характерной неисправности. Напольный вентилятор заработает — сгорела одна обмотка. Неверно говорить о пусковой, рабочей катушках, медные мотки идентичны. Двигатель конденсаторный.
Метод регулирования скорости двигателя напольного вентилятора
Ничего не сказано о способе регулирования скорости, неудивительно. В рассмотренной модели на катушки приходит четыре провода, один поставляет штекер. Три других входят в обмотку через тканевые кембрики. Что находится внутри доподлинно неизвестно. Выбор невелик, двигатель асинхронного типа с изолированным ротором управляется двумя способами:
- Изменение амплитуды напряжения.
- Коммутация обмоток с неодинаковым количеством витков.
Инверторное управление в расчет не берем, в данном случае просто негде уместиться такой сложной схеме. Остается регулирование амплитуды напряжения. На каждом из проводов сидит неодинаковое количество витков. Выйдет из строя одна скорость (две), кембрики придется резать, следовательно, станет очевидной и электрическая схема двигателя. Усидчивый мастер намотает новую катушку, ленивый возьмет с клиента деньги на покупку нового двигателя (старый пустит на цветмет).
Косвенно число витков узнают через соотношения сопротивлений между выводами каждой скорости. Тестер использует постоянное напряжение для измерения величины, поэтому индуктивная часть импеданса выбрасывается из рассмотрения. Число витков прямо пропорционально омическому сопротивлению участка обмотки.

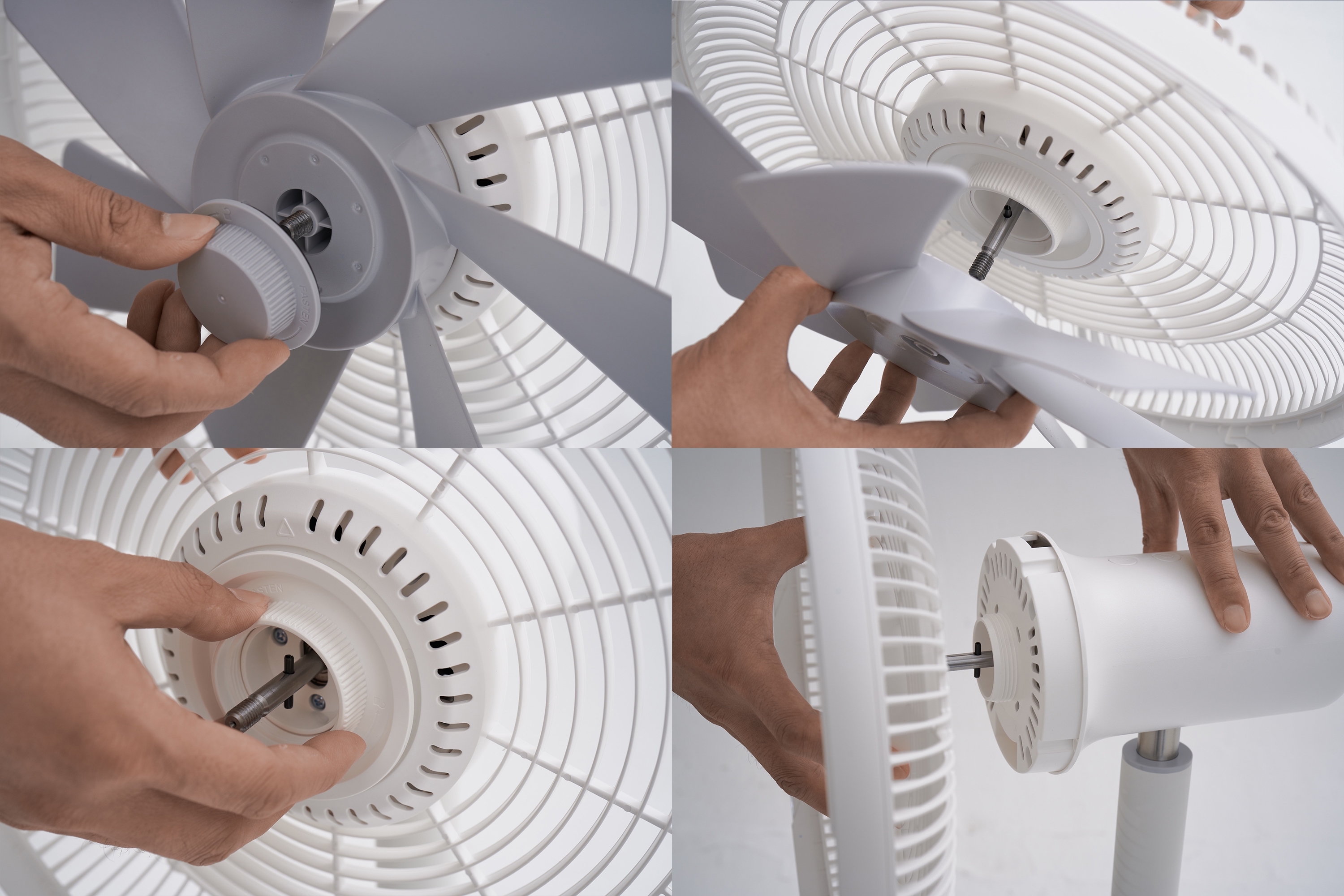

Как разобрать напольный вентилятор
Из сказанного понятно: внутри напольного вентилятора ломаться нечему. Это двигатель и конденсатор. Остальное приходится на механическую часть, редуктор. При наличии свиста и шума попробуйте смазать шестерни. Как это делать, понятно из сказанного. В корпусе редуктора пара отверстий для этих целей. Солидол сгодится для пластиковых деталей.
Самостоятельный ремонт напольного вентилятора не должен вызывать больших затруднений. Замените двигатель на подходящий по весу и размеру. Основные виды поломок касаются механической части, восстановление проводится обычными (сварка пластмассы полиэтиленом) методами умелыми руками.
При работе системного блока можно услышать гул. Многих пользователей компьютеров это настораживает. Поначалу шум возникает в момент включения системного блока, через несколько минут пропадает. Этот шум исходит от одного из кулеров.
Шум исчезает потому, что смазка нагревается и протекает в подшипник, смазывая его. Однако через некоторое время шум становится постоянным, так как смазка закончилась. Если появился шум в кулере, необходимо смазать подшипник. Если этого не сделать, он износится и придется приобретать новый вентилятор.
Смазку подшипников можно произвести при помощи машинного масла. Используя разные виды смазок, я выбрал наилучшую, которая подходит для подшипников. Она может быть, как самостоятельно изготовлена, так и куплена. Если масло отсутствует, можно воспользоваться моторным маслом, пару капель которого можно добыть при проверке уровня в двигателе.
Однако смазка шариковых подшипников (качения), скольжения не всегда дает хороший результат. Так как шум может происходить из-за износа обоймы, оси, втулки. В таком случае смазка снизит шум на некоторое время. Если обнаружено медленное вращение кулера (причина зависания компьютера, перегрева процессора) или шум, вызванные загустением или полным высыханием смазочной жидкости, новая смазка увеличит срок работы вентилятора вдвое.
Конструктивно кулеры ни чем не отличаются. Будь то вентиляторы блока питания, процессора, видеокарты. Отличий несколько- это производительность и способ крепления. Разборка, смазка и сборка кулеров происходит в одинаковом порядке.
Для того, чтоб произвести смазку кулера, следует снять его с радиатора, затем разобрать. Без снятия произвести смазочные работы не удастся, так как поверхность со смазкой прижата к радиатору. Если кулер находится на радиаторе процессора, он закреплен при помощи защелок, которые с первого раза не заметны. Прежде чем приступить к разборке кулера, необходимо со стороны, на которой располагаются провода, отклеить эмблему. Она приклеена липким слоем. Отдирать нужно медленно, ничего не повредив.
Некоторые кулеры имеют резиновую пробку. Она извлекается при помощи острого инструмента. Следует только поддеть ее по краям. Это делается при малейших усилиях, так как пробка не приклеена.
Крыльчатку кулера удерживает пластиковая плоская шайба, которая разрезана и зафиксирована в месте проточки оси. Чтоб извлечь крыльчатку, необходимо снять эту шайбу.
Снимать ее придется двумя инструментами. На глаз определить место разреза сложно, поэтому иголкой проходим по поверхности шайбы, слегка придавливая, пока не нащупаем это место. Отверткой прижмем шайбу около места разреза, а шилом или иглой поддеваем другую сторону. После этих действий шайба выйдет из паза.
Эта операция должна быть проделана аккуратно, не сломав и не потеряв шайбу. Бывает такое, что она улетает в сторону, приходится ее искать. Если шайба потеряется, работа кулера будет невозможна. По той причине, что крыльчатку нечем будет прижимать. Далее следует извлечь резиновое кольцо, затем вынуть саму крыльчатку. На ее оси есть еще одно колечко, его тоже нужно снять.
Давно работающий кулер имеет стертые резиновые кольца. Они могут быть, как полностью стерты, так и частично. Зачастую на месте колец остаются изношенные кусочки. Найти резиновые кольца на рынке не возможно, такие мелкие запчасти не продаются.
Смазанный подшипник не прекратит издавать шум, если колец не будет на месте. Так как будет смещение крыльчатки по оси. Можно поискать старые вентиляторы, может на них есть хотя бы одно уцелевшее кольцо.
Зачастую быстро изнашиваются кольца, которые располагаются в месте фиксирующей шайбы. Вся нагрузка при работе возлагается на него. Если есть уцелевшее кольцо, его нужно установить на оси перед шайбой, фиксирующей крыльчатку. Тогда кулер должен работать тихо. Если этого не произойдет, придется привыкнуть к шуму или приобрести новый кулер.
Как смазать кулер
Перед смазкой кулера, возьми салфетку, смочите ее любым растворителем и удалите все продукты износа вместе со старой смазкой. Особенно вычистите насухо отверстие втулки подшипника. На трущие части кулера тонким слоем наносится смазка, сборка производится в обратном порядке.
Если вы обнаружили, что этикетка разорвалась, либо не хочет приклеиваться на место, протрите поверхность кулера, удалив остатки масла. Если наклейка все же не хочет прилипать, приклейте вместо нее скотч. Он защитит подшипник кулера от попадания пыли.
Графит применяется в виде смазочного материала потому, что он имеет чешуйчатые кристаллы, которые в свою очередь обеспечивают тонкое покрытие поверхности. Масло выступает в роли связующего для графита. Самостоятельно приготовленная смазка, нанесенная на поверхность подшипника, обеспечит длительный срок эксплуатации кулера. Так как в ее состав входят графит и синтетическое масло.
Самостоятельное приготовление графитной смазки для кулера
Для того, чтоб самостоятельно приготовить смазку, следует взять пару капель синтетического масла, добавить графит. Все это перемешивается до образования однородной массы. Получившаяся смазка должна быть густой.
Как получить графит?
- Взять простой карандаш и тереть его грифель о наждачную бумагу
- Можно использовать щетку от электродвигателя. Однако, некоторые щетки сделаны из смеси угля с графитом. Поэтому, если есть вероятность, что графит в ней находится не в чистом виде, лучше отложить эту затею.
Лучше, конечно, использовать промышленную смазку.
В последнее время я достаточно часто попадал в непростые, но схожие ситуации. Схожесть их заключалась в том, что в поле моего зрения постоянно стали попадаться бывшие в употреблении вещи, частично работающие, частично неисправные. Для того чтобы что-то посредством их преобразования и усовершенствования «создать», конечно же, перво-наперво необходимо привести их в надлежащий вид, так как обычно пыли-грязи много, ну, а как же без этого! Вот и приходиться брать кисточку, щетку и вперед: с помощью одеколончика протирать всевозможные труднодоступные детальки и механизмы. Но все бы ничего, да только так просто на свете белом не бывает. Особенно продолжительно приходиться возиться с кулерами . Если бы не эти кулеры ! Ни подлезть, ни продуть как следует с чувством, с толком, с расстановкой, так сказать, ведь в них пыль «впечатывается». Так как же быть? Ответ на этот вопрос прост – поисковики яндекс и гугл. Но, увы. Исчерпывающей информации на этот счет мною найдено не было. Итак, я решил собрать всевозможные кулеры и написать о них нечто вроде статейки – доступно и просто, иллюстрируя картинками разборку «крылатых». Может, моя статья закроет тему кулеров !
Рис 1. Здесь представлены некоторые виды кулеров
Рис 2. Наклейки ликвидированы, однако китайцы пробочки не на всех ставят, то бишь халтура
Рис 3. Пробки сняты с помощью игл, и вообще вся разборка производится с использованием двух игл.
Кстати, наклейки не выбрасывайте, так как в свое время они пригодятся - так механизм меньше подвержен воздействию пыли.
Рис 4.
Сняв шайбу следим, чтобы она ненароком не канула в небытие, так сделана из пластмассы. Далее снимаем и резиновую шайбу. Теперь спокойно чистим, промываем и смазываем. Я использую для этих целей масло, предназначенное для швейных машин.
