В последнее время я достаточно часто попадал в непростые, но схожие ситуации. Схожесть их заключалась в том, что в поле моего зрения постоянно стали попадаться бывшие в употреблении вещи, частично работающие, частично неисправные. Для того чтобы что-то посредством их преобразования и усовершенствования «создать», конечно же, перво-наперво необходимо привести их в надлежащий вид, так как обычно пыли-грязи много, ну, а как же без этого! Вот и приходиться брать кисточку, щетку и вперед: с помощью одеколончика протирать всевозможные труднодоступные детальки и механизмы. Но все бы ничего, да только так просто на свете белом не бывает. Особенно продолжительно приходиться возиться с кулерами . Если бы не эти кулеры ! Ни подлезть, ни продуть как следует с чувством, с толком, с расстановкой, так сказать, ведь в них пыль «впечатывается». Так как же быть? Ответ на этот вопрос прост – поисковики яндекс и гугл. Но, увы. Исчерпывающей информации на этот счет мною найдено не было. Итак, я решил собрать всевозможные кулеры и написать о них нечто вроде статейки – доступно и просто, иллюстрируя картинками разборку «крылатых». Может, моя статья закроет тему кулеров !

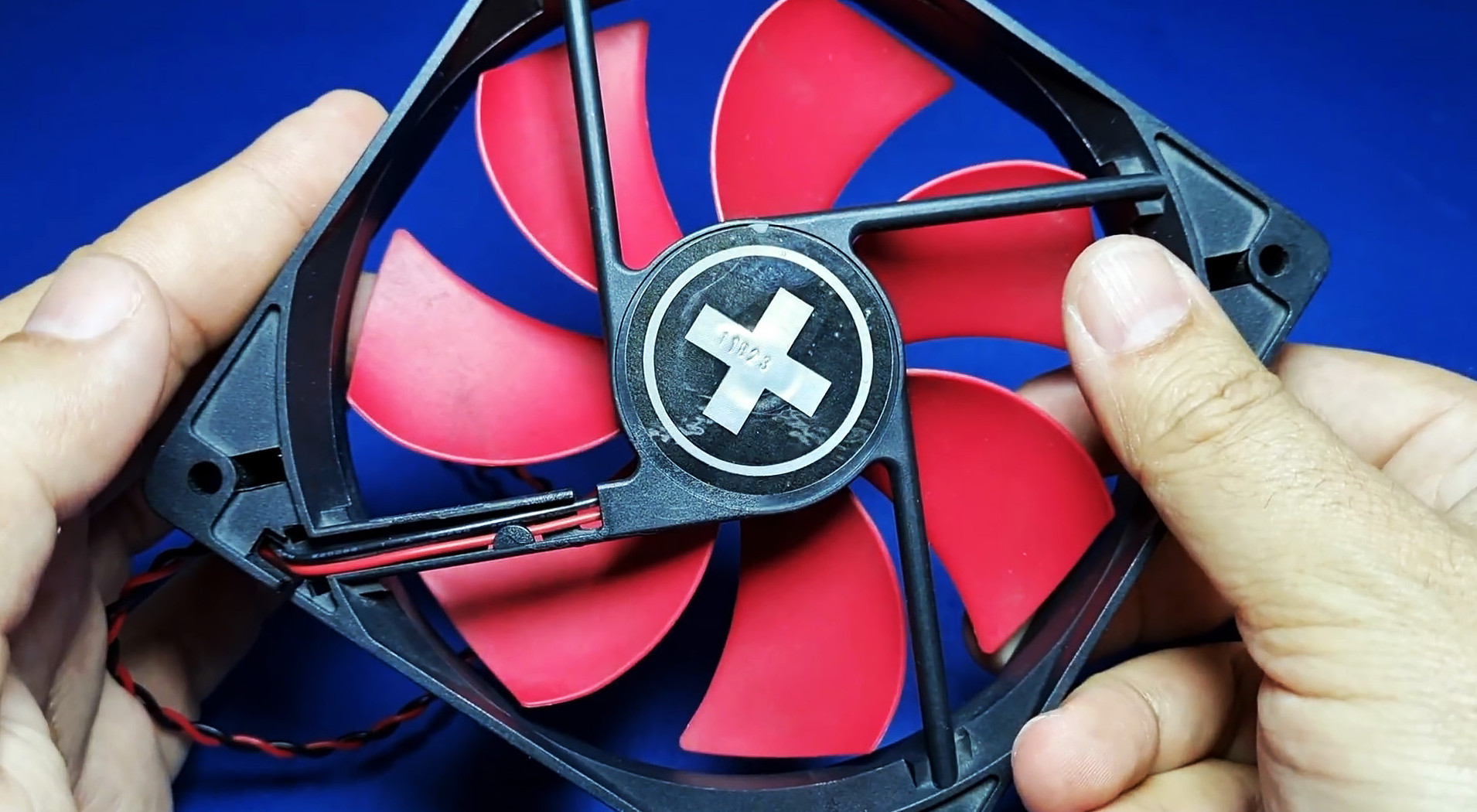

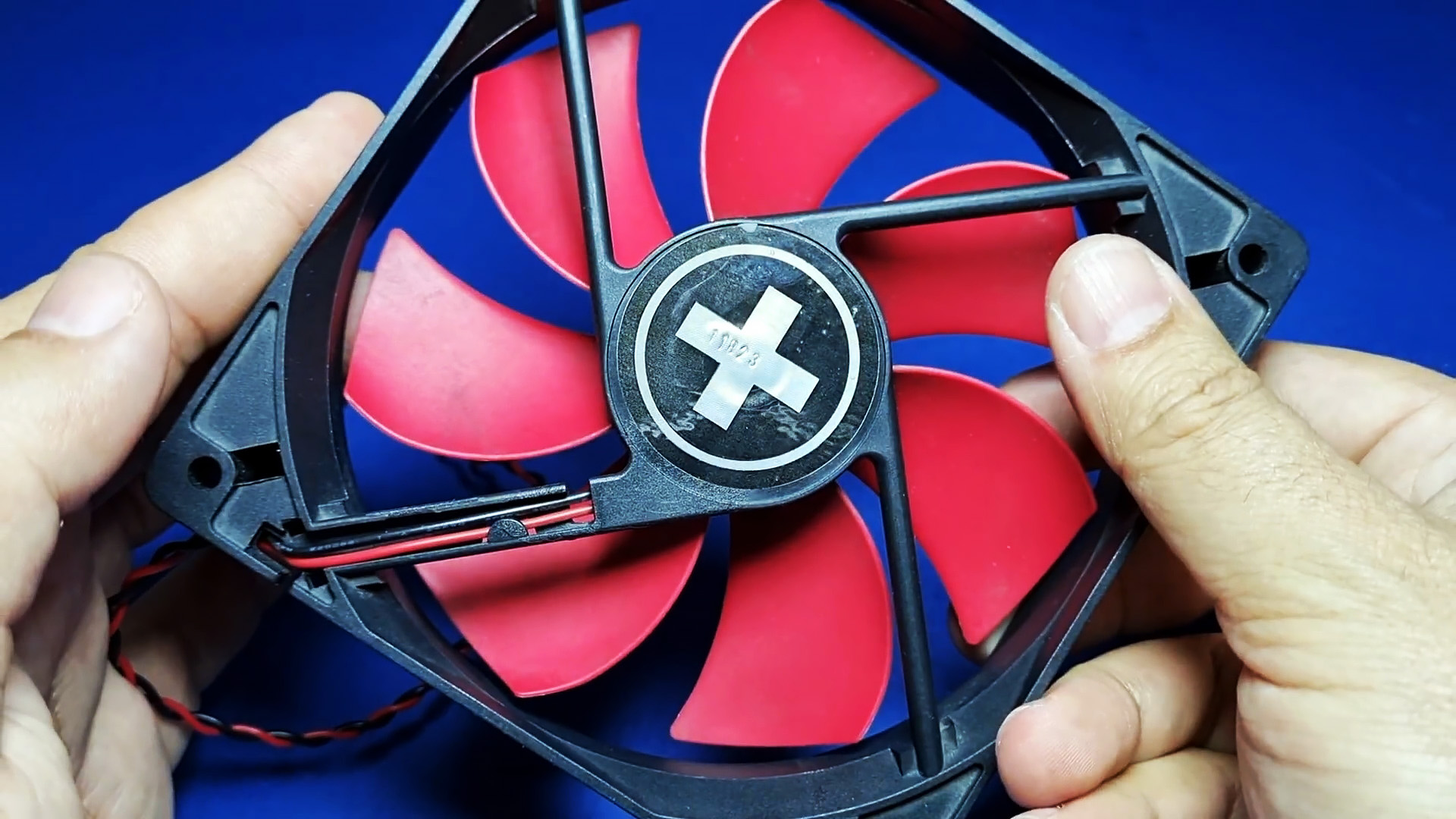

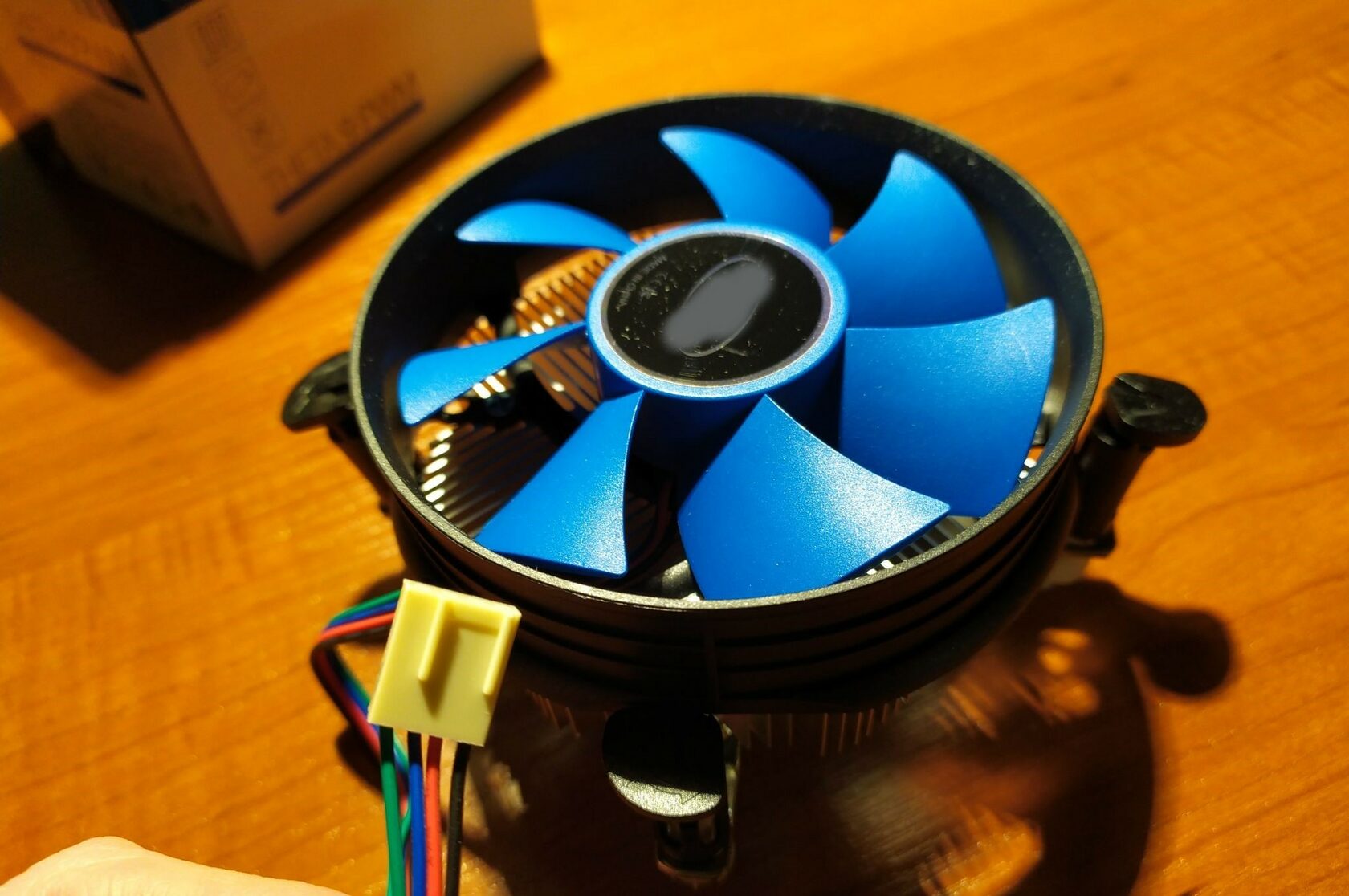

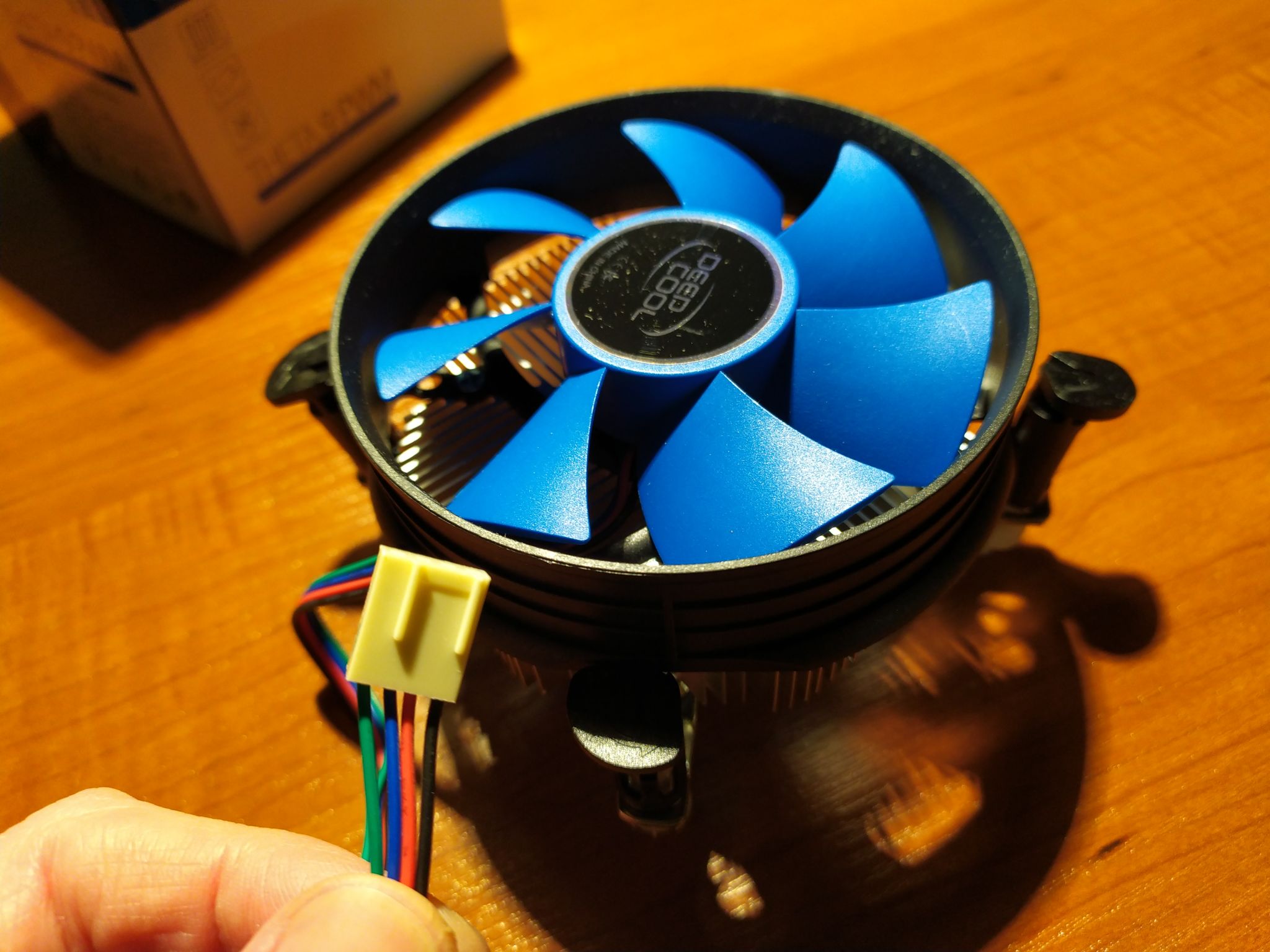

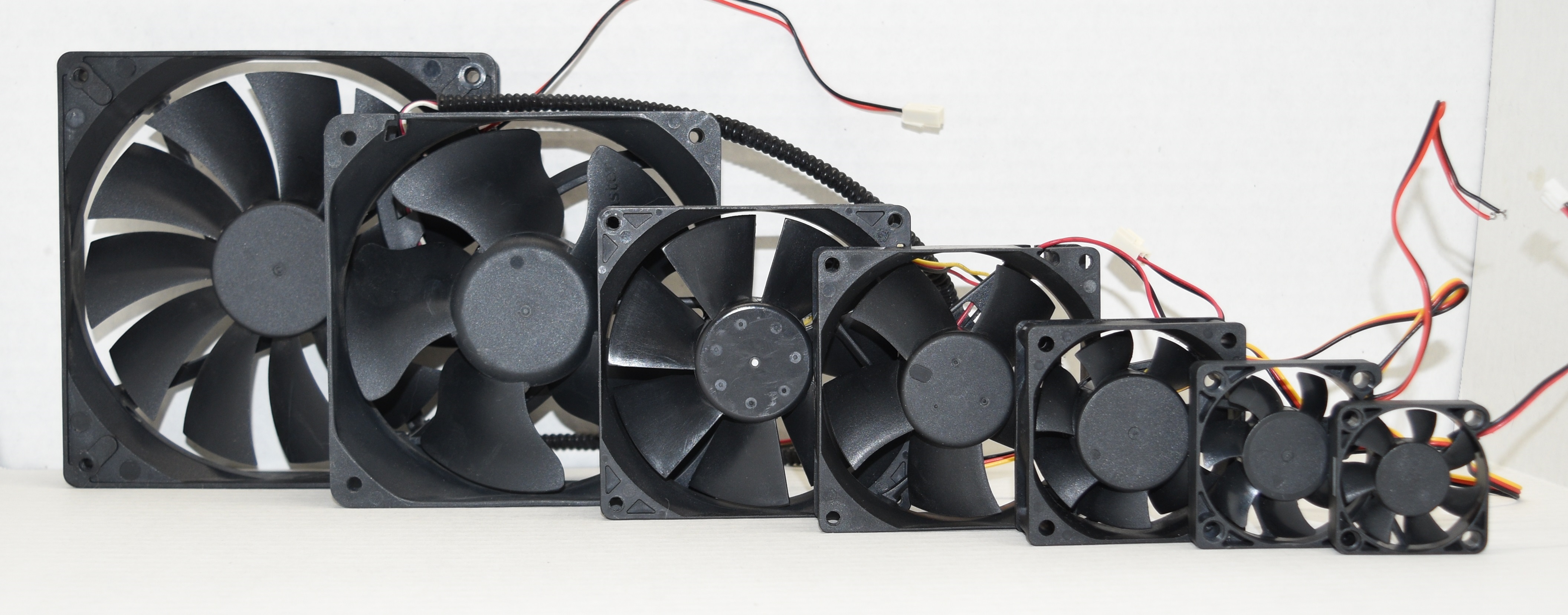

Рис 1. Здесь представлены некоторые виды кулеров

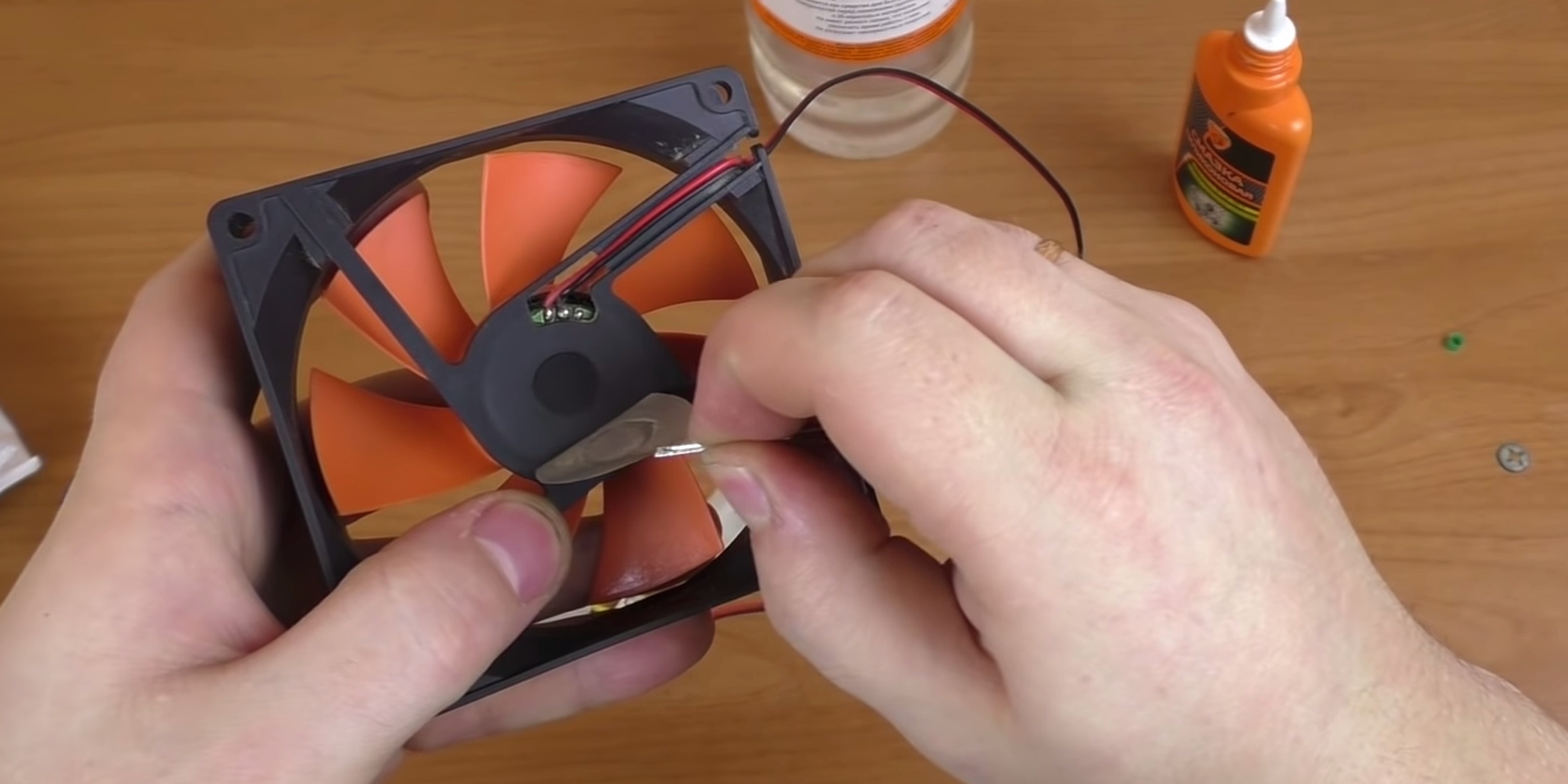

Рис 2. Наклейки ликвидированы, однако китайцы пробочки не на всех ставят, то бишь халтура

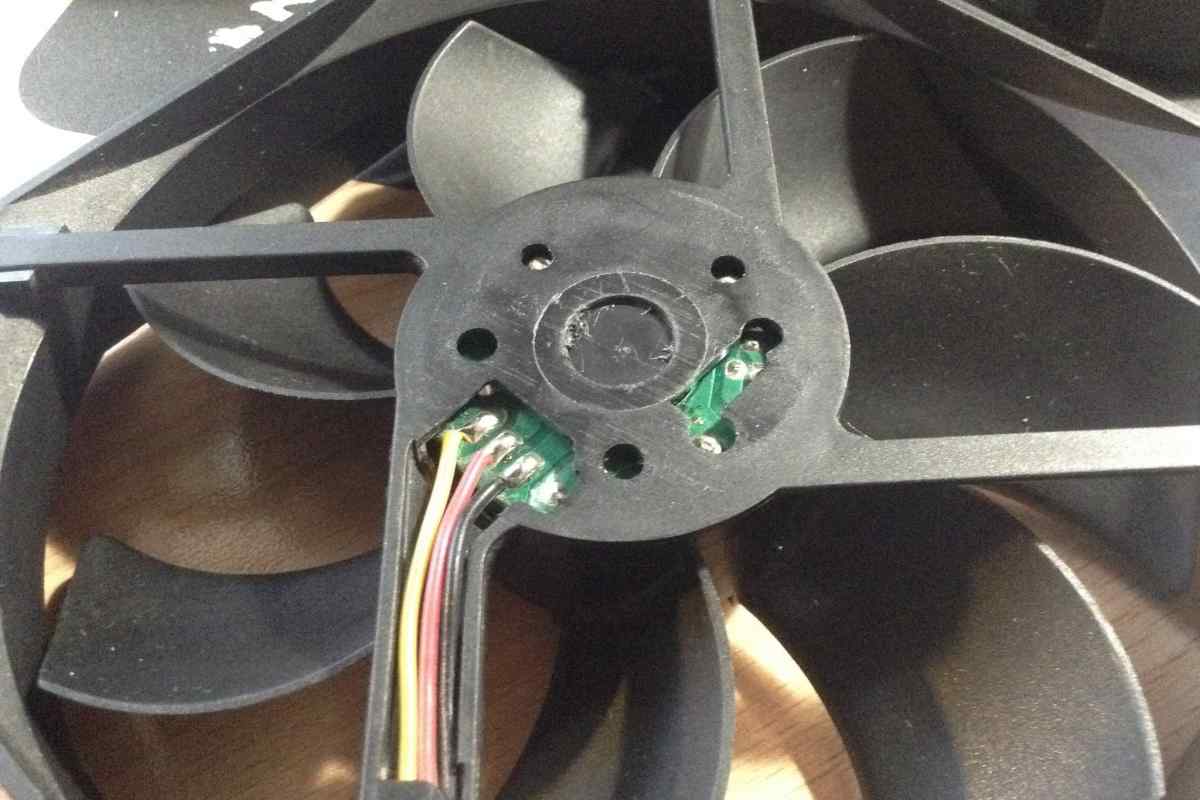

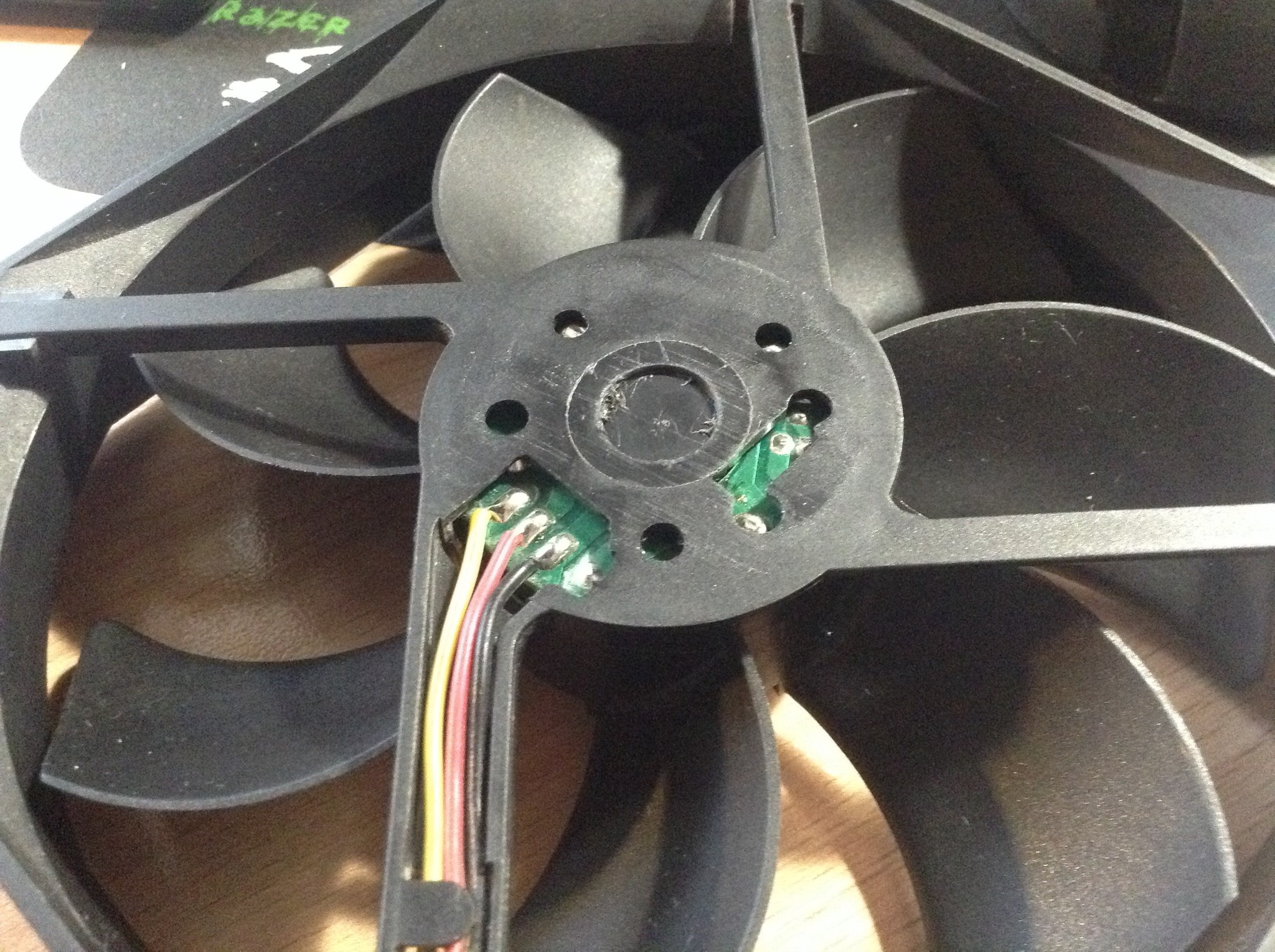

Рис 3. Пробки сняты с помощью игл, и вообще вся разборка производится с использованием двух игл.
Кстати, наклейки не выбрасывайте, так как в свое время они пригодятся - так механизм меньше подвержен воздействию пыли.
Рис 4.

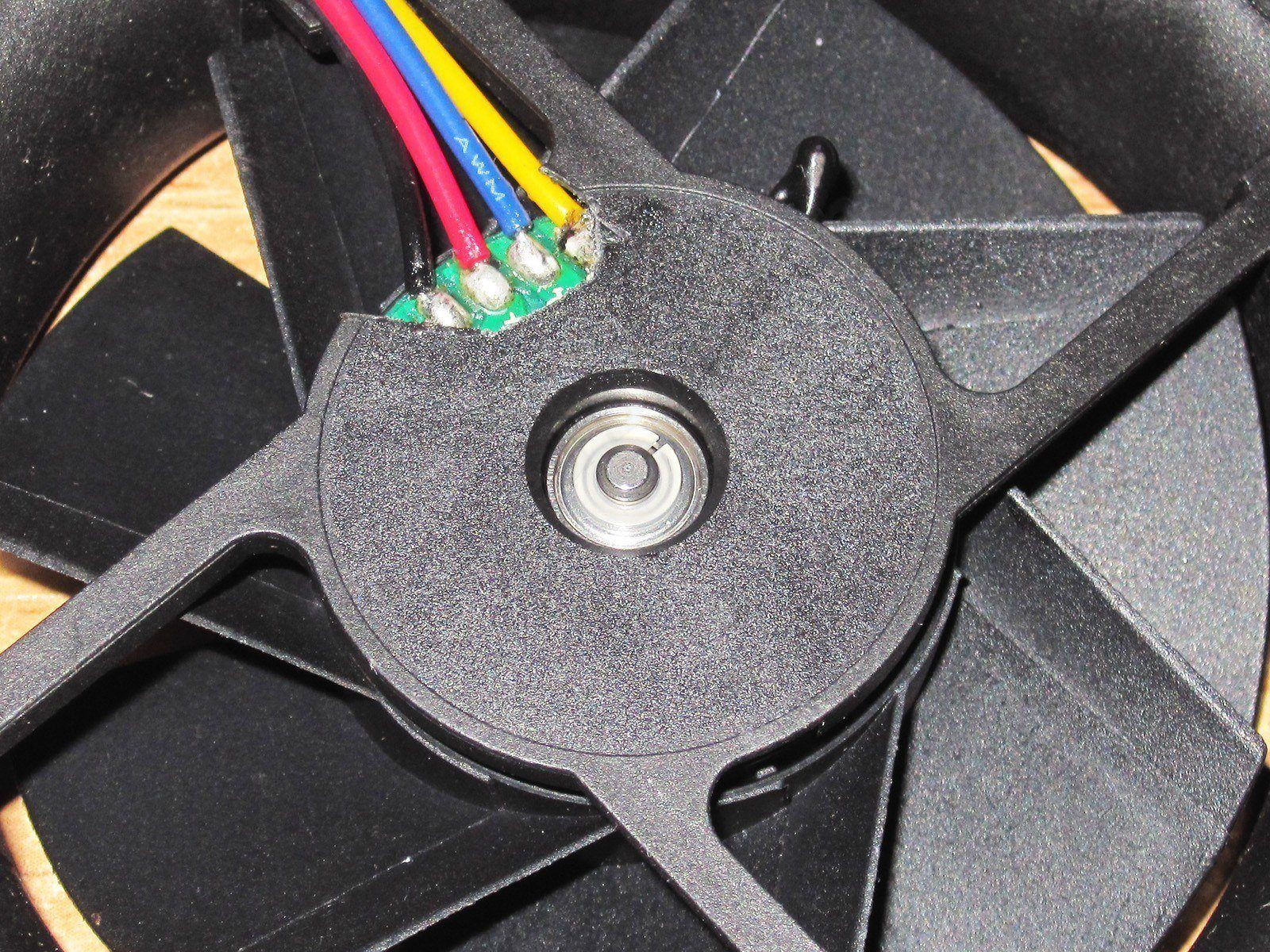

Сняв шайбу следим, чтобы она ненароком не канула в небытие, так сделана из пластмассы. Далее снимаем и резиновую шайбу. Теперь спокойно чистим, промываем и смазываем. Я использую для этих целей масло, предназначенное для швейных машин.

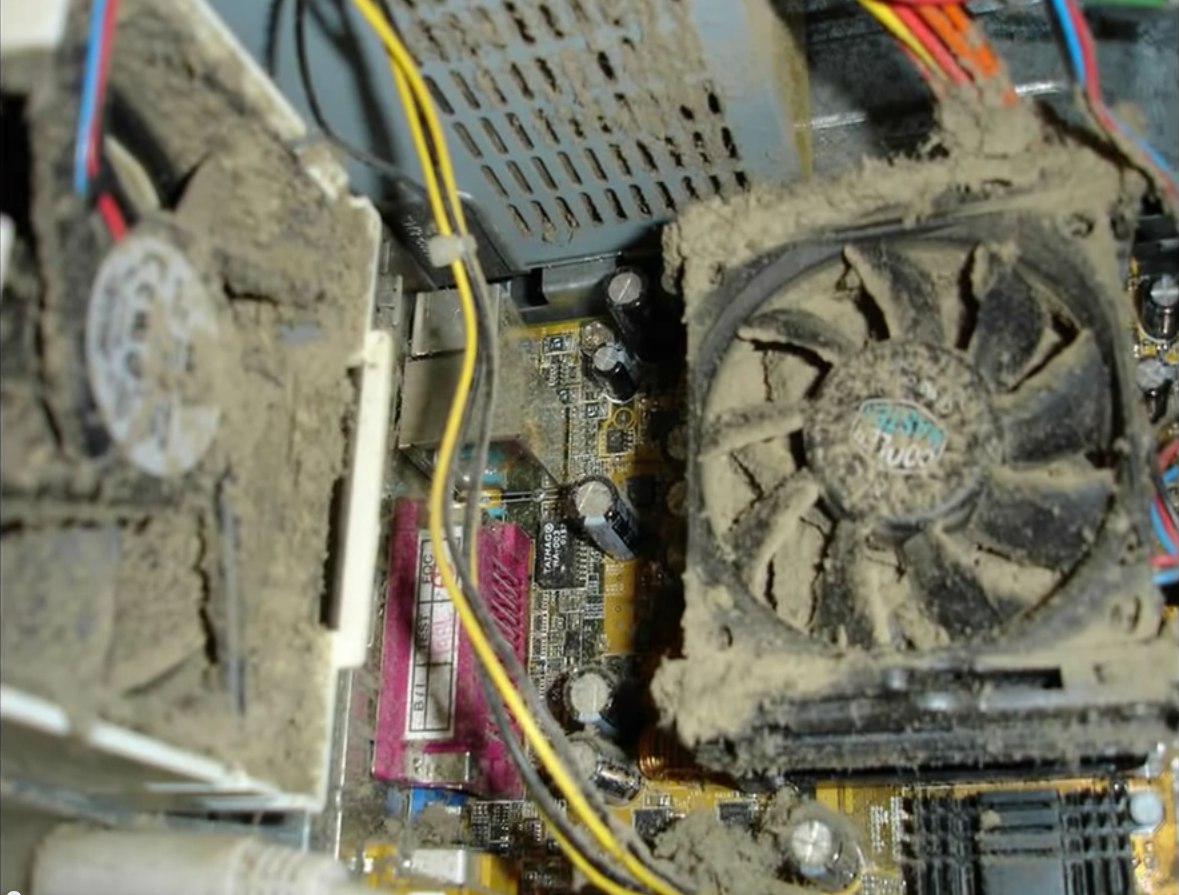

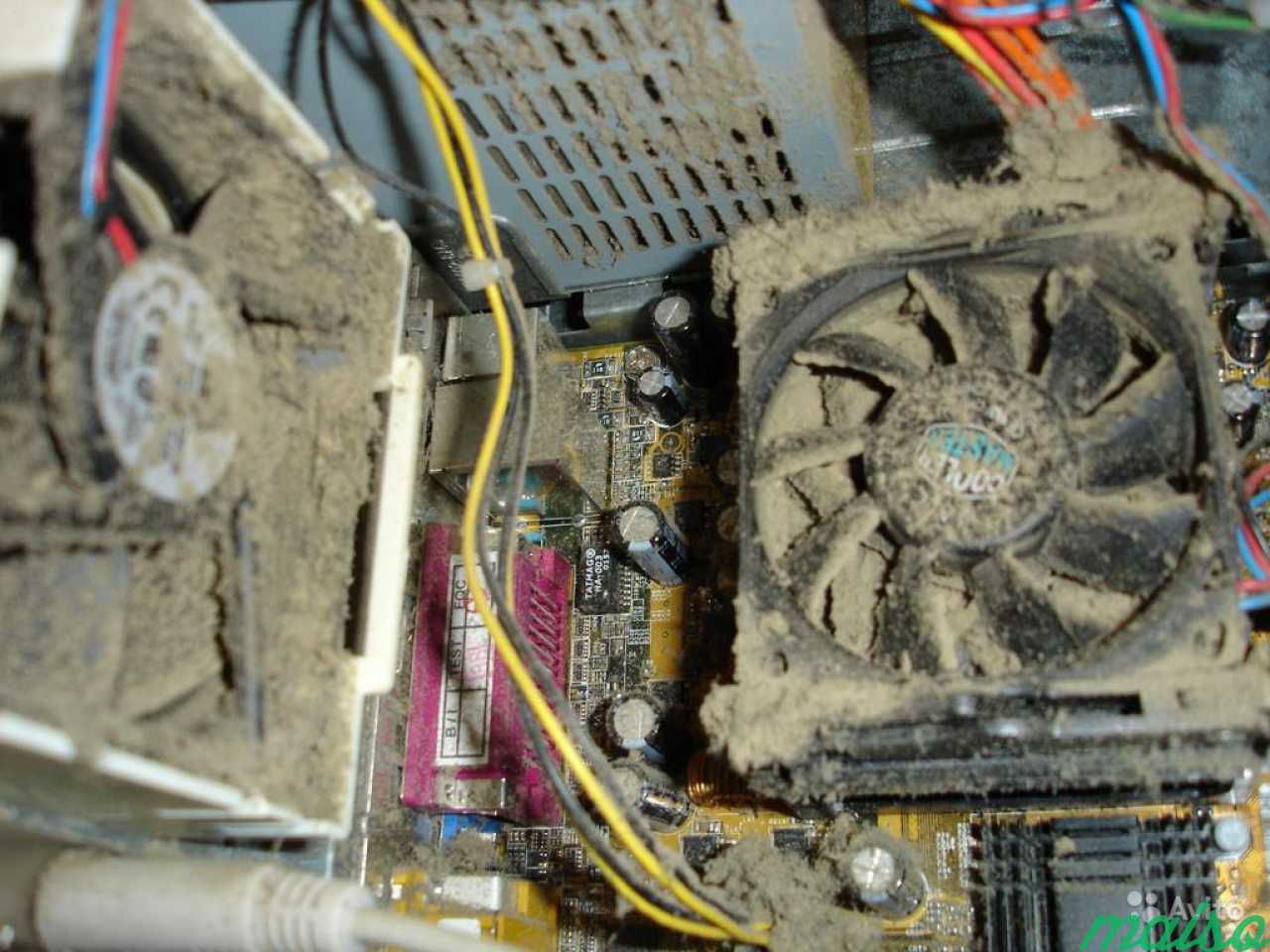

При работе системного блока можно услышать гул. Многих пользователей компьютеров это настораживает. Поначалу шум возникает в момент включения системного блока, через несколько минут пропадает. Этот шум исходит от одного из кулеров.
Шум исчезает потому, что смазка нагревается и протекает в подшипник, смазывая его. Однако через некоторое время шум становится постоянным, так как смазка закончилась. Если появился шум в кулере, необходимо смазать подшипник. Если этого не сделать, он износится и придется приобретать новый вентилятор.
Смазку подшипников можно произвести при помощи машинного масла. Используя разные виды смазок, я выбрал наилучшую, которая подходит для подшипников. Она может быть, как самостоятельно изготовлена, так и куплена. Если масло отсутствует, можно воспользоваться моторным маслом, пару капель которого можно добыть при проверке уровня в двигателе.
Однако смазка шариковых подшипников (качения), скольжения не всегда дает хороший результат. Так как шум может происходить из-за износа обоймы, оси, втулки. В таком случае смазка снизит шум на некоторое время. Если обнаружено медленное вращение кулера (причина зависания компьютера, перегрева процессора) или шум, вызванные загустением или полным высыханием смазочной жидкости, новая смазка увеличит срок работы вентилятора вдвое.
Конструктивно кулеры ни чем не отличаются. Будь то вентиляторы блока питания, процессора, видеокарты. Отличий несколько- это производительность и способ крепления. Разборка, смазка и сборка кулеров происходит в одинаковом порядке.

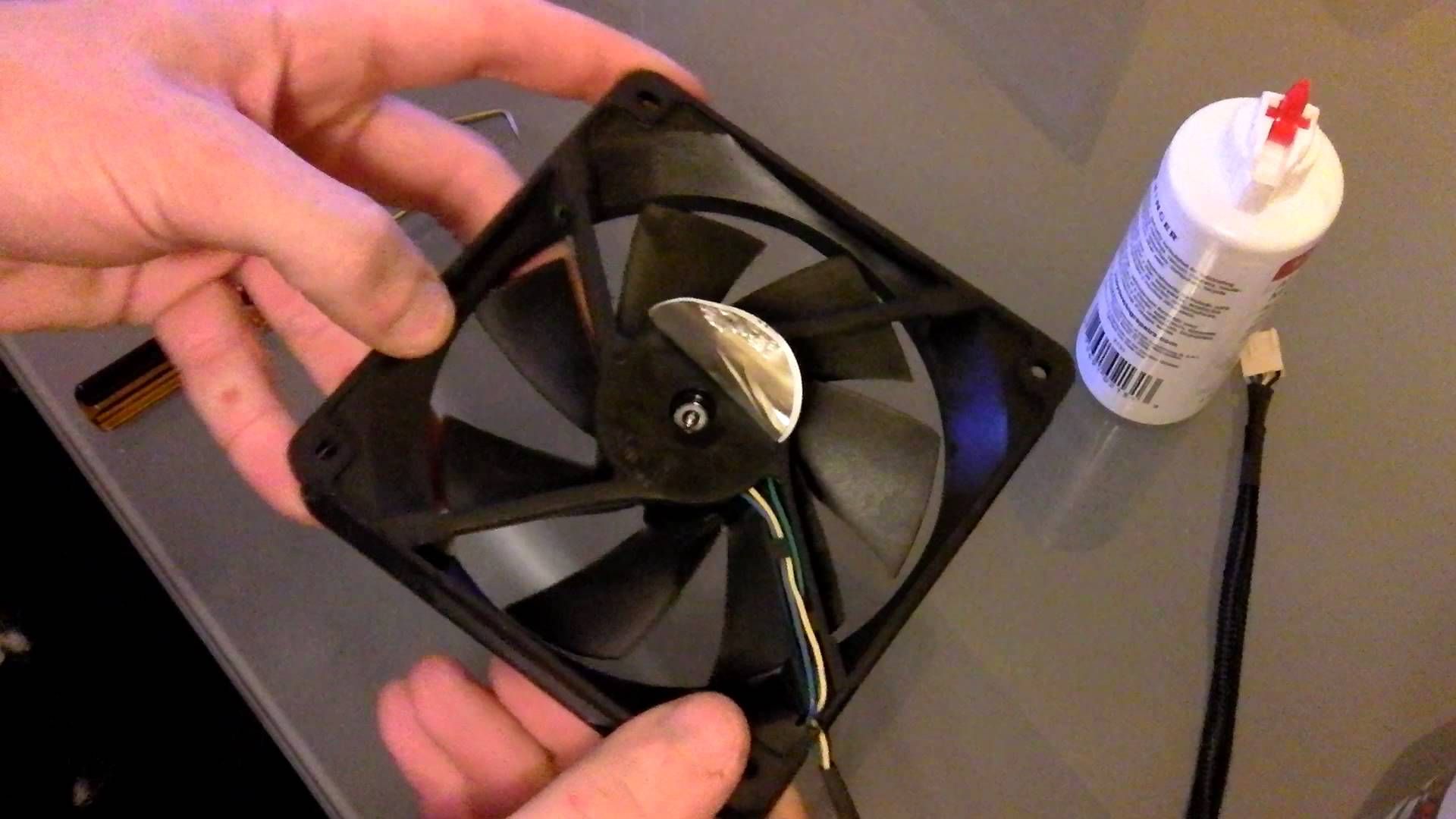

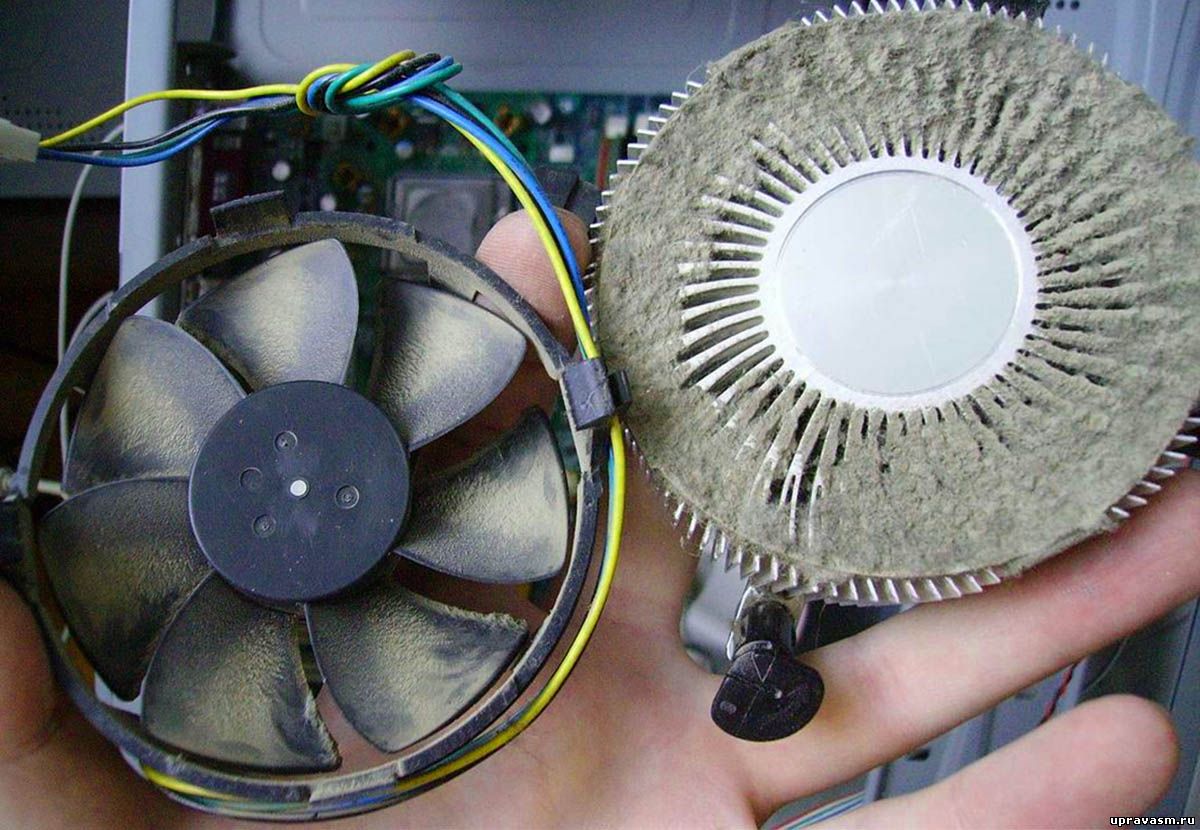

Для того, чтоб произвести смазку кулера, следует снять его с радиатора, затем разобрать. Без снятия произвести смазочные работы не удастся, так как поверхность со смазкой прижата к радиатору. Если кулер находится на радиаторе процессора, он закреплен при помощи защелок, которые с первого раза не заметны. Прежде чем приступить к разборке кулера, необходимо со стороны, на которой располагаются провода, отклеить эмблему. Она приклеена липким слоем. Отдирать нужно медленно, ничего не повредив.
Некоторые кулеры имеют резиновую пробку. Она извлекается при помощи острого инструмента. Следует только поддеть ее по краям. Это делается при малейших усилиях, так как пробка не приклеена.

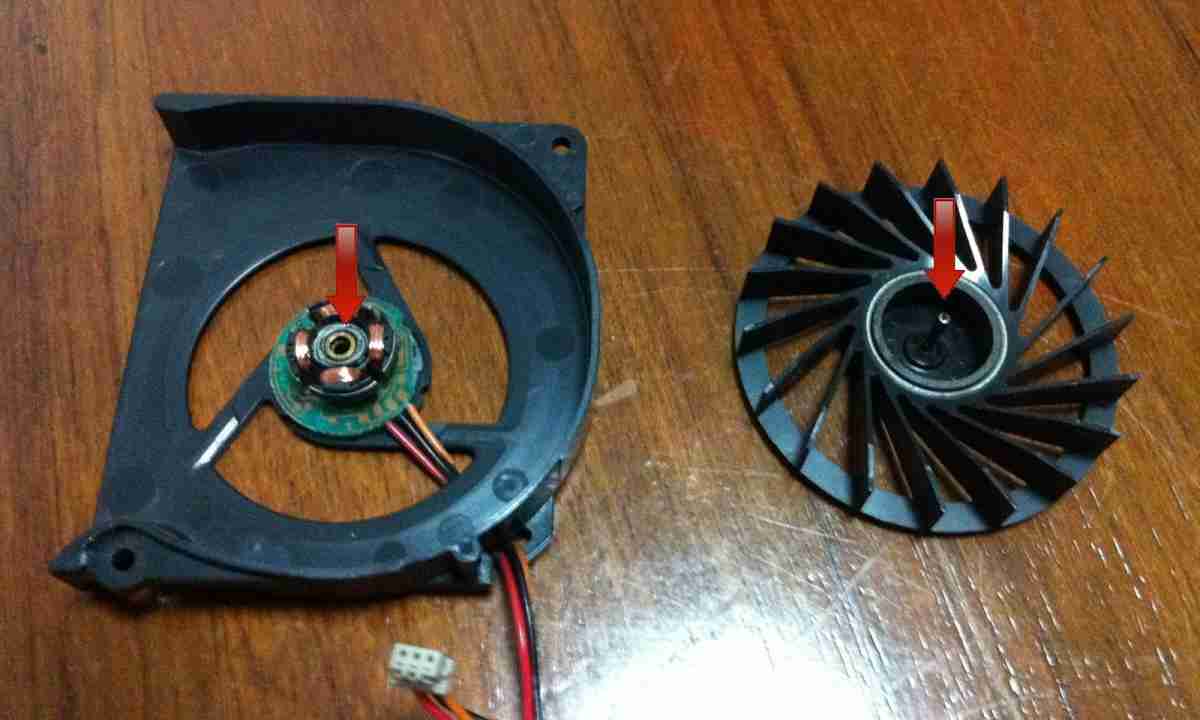

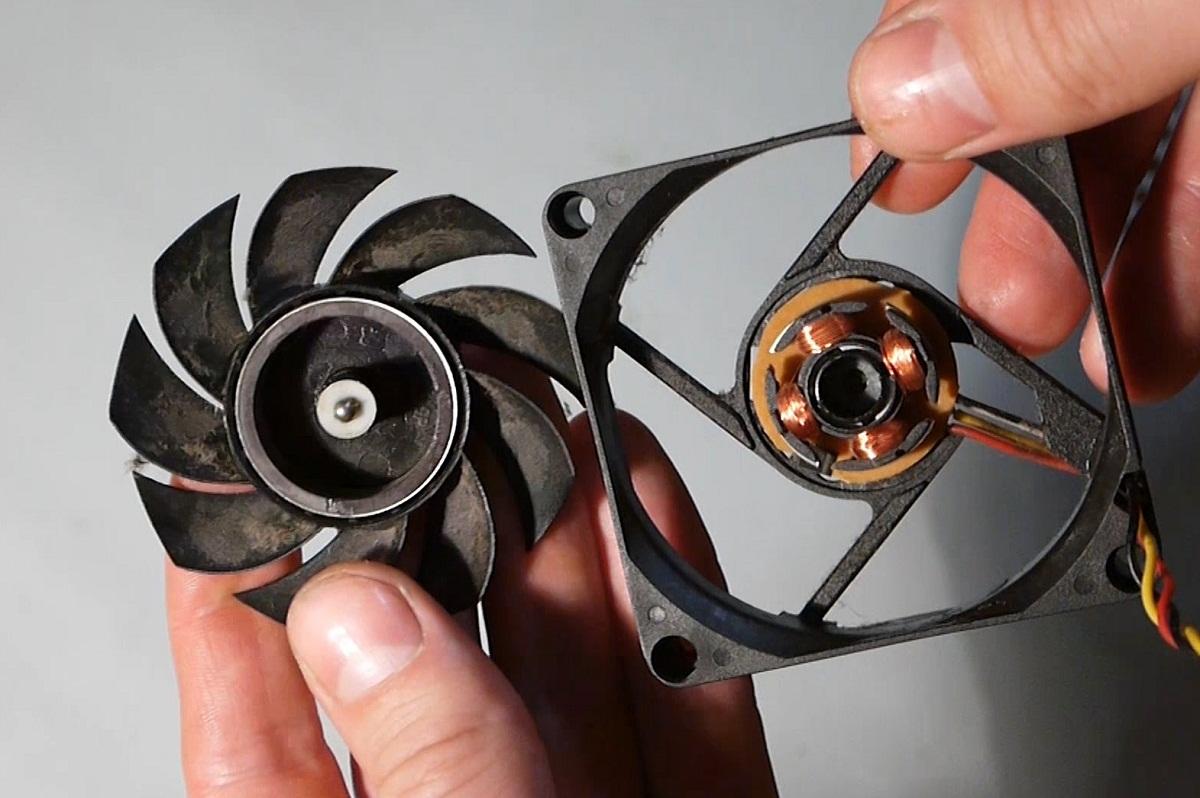

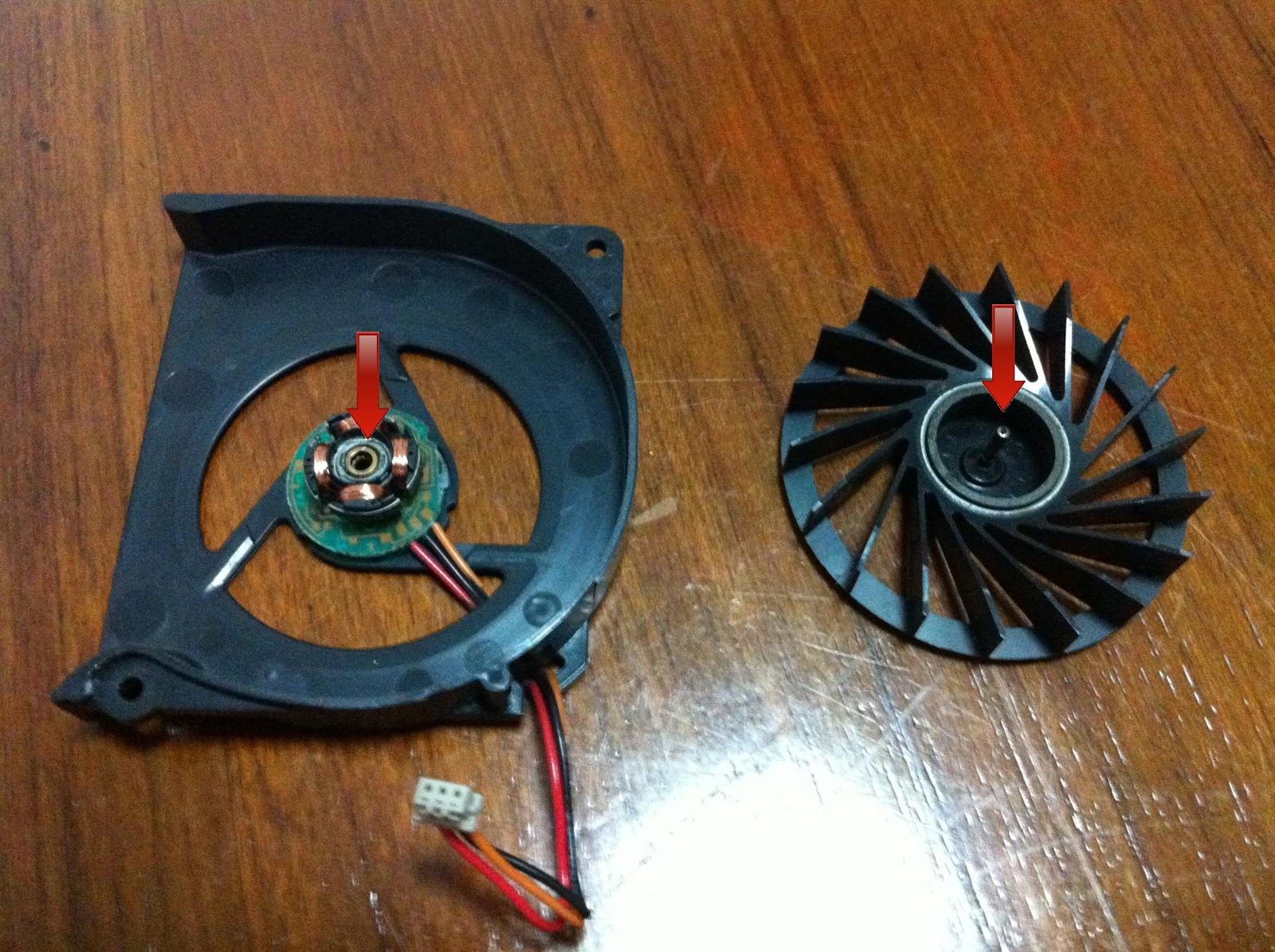

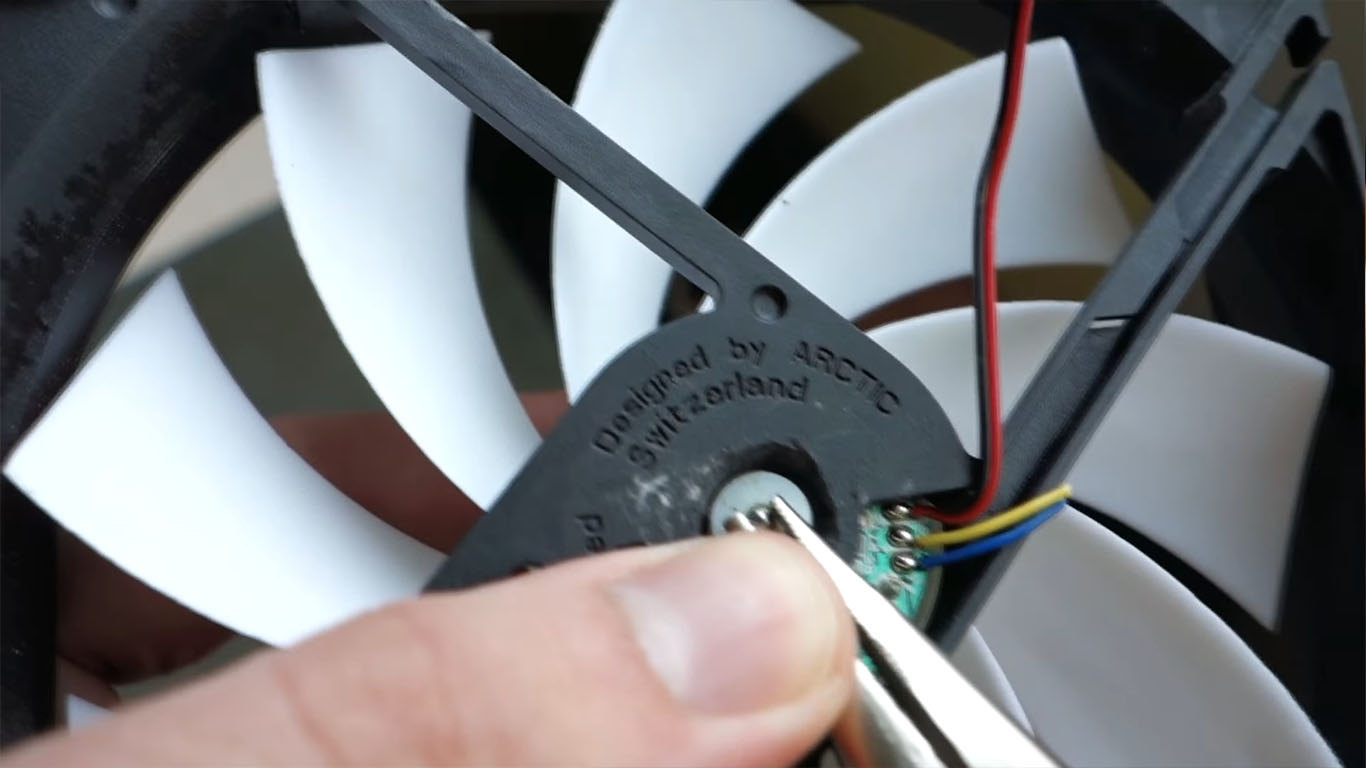

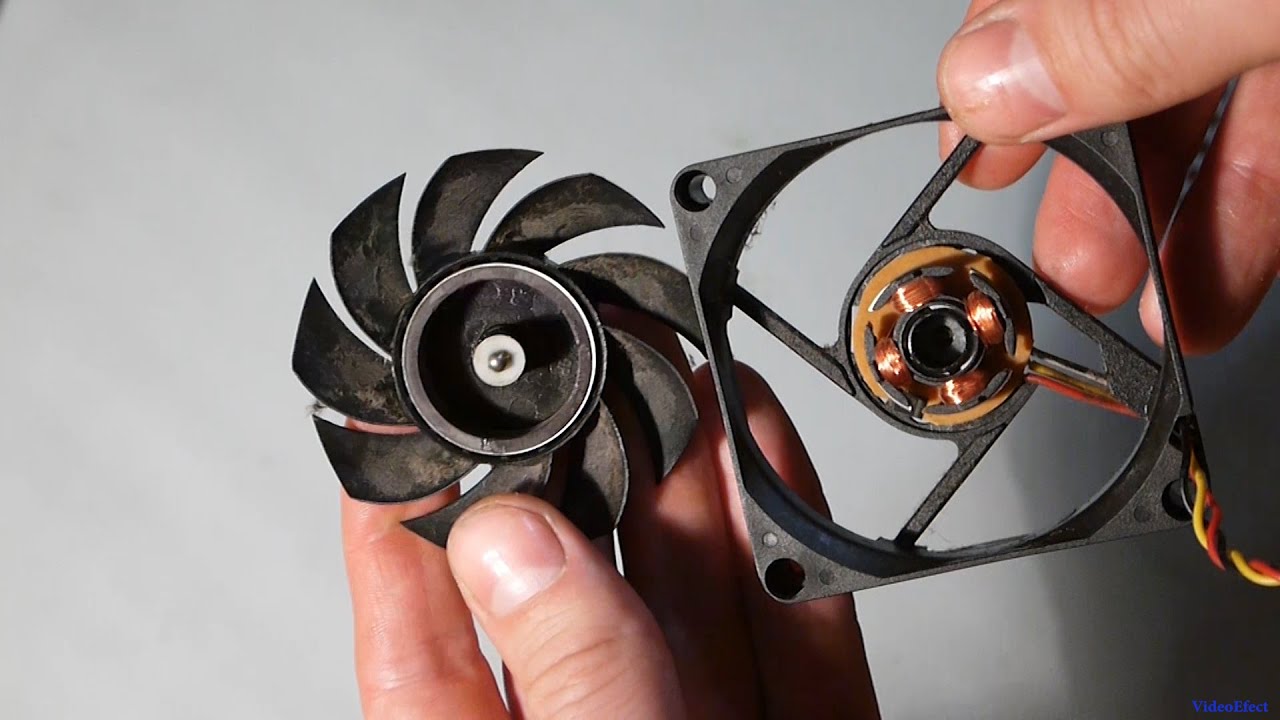

Крыльчатку кулера удерживает пластиковая плоская шайба, которая разрезана и зафиксирована в месте проточки оси. Чтоб извлечь крыльчатку, необходимо снять эту шайбу.
Снимать ее придется двумя инструментами. На глаз определить место разреза сложно, поэтому иголкой проходим по поверхности шайбы, слегка придавливая, пока не нащупаем это место. Отверткой прижмем шайбу около места разреза, а шилом или иглой поддеваем другую сторону. После этих действий шайба выйдет из паза.
Эта операция должна быть проделана аккуратно, не сломав и не потеряв шайбу. Бывает такое, что она улетает в сторону, приходится ее искать. Если шайба потеряется, работа кулера будет невозможна. По той причине, что крыльчатку нечем будет прижимать. Далее следует извлечь резиновое кольцо, затем вынуть саму крыльчатку. На ее оси есть еще одно колечко, его тоже нужно снять.
Давно работающий кулер имеет стертые резиновые кольца. Они могут быть, как полностью стерты, так и частично. Зачастую на месте колец остаются изношенные кусочки. Найти резиновые кольца на рынке не возможно, такие мелкие запчасти не продаются.
Смазанный подшипник не прекратит издавать шум, если колец не будет на месте. Так как будет смещение крыльчатки по оси. Можно поискать старые вентиляторы, может на них есть хотя бы одно уцелевшее кольцо.
Зачастую быстро изнашиваются кольца, которые располагаются в месте фиксирующей шайбы. Вся нагрузка при работе возлагается на него. Если есть уцелевшее кольцо, его нужно установить на оси перед шайбой, фиксирующей крыльчатку. Тогда кулер должен работать тихо. Если этого не произойдет, придется привыкнуть к шуму или приобрести новый кулер.
Как смазать кулер
Перед смазкой кулера, возьми салфетку, смочите ее любым растворителем и удалите все продукты износа вместе со старой смазкой. Особенно вычистите насухо отверстие втулки подшипника. На трущие части кулера тонким слоем наносится смазка, сборка производится в обратном порядке.
Если вы обнаружили, что этикетка разорвалась, либо не хочет приклеиваться на место, протрите поверхность кулера, удалив остатки масла. Если наклейка все же не хочет прилипать, приклейте вместо нее скотч. Он защитит подшипник кулера от попадания пыли.
Графит применяется в виде смазочного материала потому, что он имеет чешуйчатые кристаллы, которые в свою очередь обеспечивают тонкое покрытие поверхности. Масло выступает в роли связующего для графита. Самостоятельно приготовленная смазка, нанесенная на поверхность подшипника, обеспечит длительный срок эксплуатации кулера. Так как в ее состав входят графит и синтетическое масло.
Самостоятельное приготовление графитной смазки для кулера
Для того, чтоб самостоятельно приготовить смазку, следует взять пару капель синтетического масла, добавить графит. Все это перемешивается до образования однородной массы. Получившаяся смазка должна быть густой.
Как получить графит?
- Взять простой карандаш и тереть его грифель о наждачную бумагу
- Можно использовать щетку от электродвигателя. Однако, некоторые щетки сделаны из смеси угля с графитом. Поэтому, если есть вероятность, что графит в ней находится не в чистом виде, лучше отложить эту затею.
Лучше, конечно, использовать промышленную смазку.
Как правило, вентиляторы используются продолжительное время без перерывов. Вследствие этого возникают определенные проблемы. Поломки могут быть малыми или большими. В данном случае необходимо знать, как сделать первичный осмотр. После этого можно будет думать о том, как сделать ремонт вентилятора. Однако в первую очередь нужно ознакомиться с устройством обычной напольной модели.
Устройство вентилятора
Непосредственно процесс охлаждения осуществляется благодаря вращению лопастей. Крепятся они на специальном вале. В данном случае он приводится в движение с помощью мотора. Используются электродвигатели различной мощности, однако по конструкции они являются довольно схожими. В свою очередь, блоки управления сильно отличаются.
Для запуска электродвигателей используются статоры. Вал вентилятора располагается на кривошипах. Фланцы у моделей служат опорой для контактных колодок. Дополнительно в некоторых вентиляторах имеется такой элемент, как редуктор. Иногда он устанавливается с прижимной планкой для фиксации.
Ремонт мотора
Мотор в устройстве часто ломается из-за перегревов. Ремонт вентилятора радиатора в данном случае необходимо начинать с первичного осмотра модели. Для этого потребуется отсоединить крышку, которая удерживает колпачок. Далее следует снять защитную решетку. После этого необходимо открутить фланец. В некоторых моделях это делать необязательно.
В данной ситуации многое зависит от конструкции вентилятора. Фиксируется электродвигатель в корпусе чаще всего на четыре болтах. После отсоединения мотора нужно осмотреть его контакты. Если на них видны потемнения, значит, проблема однозначно заключается в нем. Чтобы решить данную задачу, придется приобрести новый электродвигатель и установить его на место.
Проблемы с конденсатором
Конденсаторы в устройствах чаще всего ломаются из-за резких скачков напряжения в сети. Ремонт вентилятора охлаждения в этой ситуации нужно стандартно начинать с откручивания крышки. Мотор устройства придется отсоединять в первую очередь. Находится конденсатор во многих вентиляторах за центральным фланцем. Для того чтобы добраться до него, потребуется раскрутить полностью блок питания.
В некоторых случаях будет мешать еще кривошип. В этой ситуации сначала снимается фланец. Работоспособность конденсатора проверить можно только при помощи тестера. В данном случае оценивается сопротивления на проводниках. Если значение на приборе превышает 50 Ом, значит, конденсатор придется заменить.
Проверка обмотки статора
Проблемы с обмоткой статора считаются очень серьезными. Ремонт вентилятора отопителя в этой ситуации придется начинать с осмотра непосредственно двигателя. При перегорании статора конденсатор также может выйти из строя. Если контакты электродвигателя не перегоревшие, значит, он цел.
Следующим шагом проверяется непосредственно конденсатор при помощи тестера. Когда статор неисправен, во время работы он сильно дымит. Также следует учитывать, что указанный элемент может быстро нагреваться. В любом случае его придется полностью менять. Для этого необходимо приобрести аналогичный товар в магазине.
Ремонт блока управления
Блоки управления в вентиляторах устанавливаются самые различные. Чаще всего в них ломаются червячные передачи. В таком случае ремонт блока вентиляторов следует начинать со снятия контактной колодки. Трогать электромотор при этом нет необходимости. Находится чаще всего под центральным фланцем. В некоторых случаях путь к нему перегораживает подкладка, которую можно снять. Далее, чтобы сделать ремонт блока управления вентилятором, потребуется полностью скрутить вал при помощи отвертки.
Следующим шагом можно будет сразу снять блок. Чтобы осмотреть червячную передачу, придется скрутить заднюю крышку. Далее можно будет увидеть под ней вал контакта. Проверяется он при помощи тестера. Параметр сопротивления не должен превышать 50 Ом. В противном случае блок управления ремонту не подлежит.
Замена ротора
Ротор ломается в вентиляторах довольно редко. Одной из причин этого может быть перегрев электромотора. В такой ситуации ремонт следует начинать с отсоединения крышки. Располагается ротор, как правило, на специальной прокладке. Иногда он может находиться за валом. В любом случае придется снимать электродвигатель при помощи отвертки.
Далее следует осмотреть провод, который идет от ротора. Если пайка в порядке, значит, его следует аккуратно отсоединить. Крепится он обычно на двух винтах. Чтобы заменить ротор, необходимо приобрести аналогичный товар. Прокладку в данном случае можно использовать старую. При закреплении электромотора следует убедиться в том, что он не соприкасается с ротором.
Ремонт диффузора
Диффузор является неотъемлемой частью блока управления. Ломается он обычно из-за того, что скручивается регулятор. В данном случае ремонт вентилятора следует начинать со снятия верней крышки. Электромотор трогать при этом нет необходимости. Однако для удобства центральный фланец легче всего сразу отсоединить. В противном случае блок управления на прежнее место будет проблематично установить. После отсоединения регулятора следует извлечь непосредственно блок управления.
Диффузор на нем располагается с задней стороны. В некоторых случаях он крепится на специальный фиксатор. Для того чтобы его достать, нужно просто поддеть основание элемента ножом или отверткой. После этого его можно осмотреть. Меняют отдельно диффузор очень редко. В магазинах он, как правило, продается вместе с блоком управления.
Проблемы с лопастями
Лопасти у вентилятора изготовлены всегда из пластика. Если посторонний предмет во время работы устройства попадает за сетку, то их можно легко повредить. В данном случае ремонт вентилятора своими руками производится очень просто. Заднюю крышку устройства снимать нет необходимости. В первую очередь следует осмотреть непосредственно зажим защитной сетки. В основном она удерживается пластиковым колпачком. Скрутить ее довольно просто руками. После этого появится возможность снять
Следующим шагом придется отсоединить подкладку, которая удерживает лопасти. Сделать это также можно без использования специального инструмента. При серьезной деформации лопастей их проще заменить. Если говорить о малом трении детали об решетку, то все можно попробовать исправить вручную. В этом плане пластик иногда поддается, и лопасть можно установить на прежнее место без проблем.
Неисправности с фланцем
Фланцы, как правило, в вентиляторах устанавливаются пластиковые. Если устройство падает, то они могут легко поломаться. В данном случае ремонт вентилятора придется начинать с откручивания задней крышки. Если рассматривать простые модели, то фланцы у них, как правило, располагаются возле электромотора. Однако есть модификации, где они находятся у самого вала. В первом случае блок управления снимать нет потребности. Однако придется скрутить в первую очередь кривошип.
Далее снимается После этого потребуется отсоединить переключатель. Фланец крепится в основном на панели при помощи винтов. Если он сильно деформирован, то его проще всего поддеть отверткой. Однако если повреждения несерьезные, то его можно легко скрутить. Если говорить про модели, где фланец установлен возле блока управления, то там следует поступать иначе.
В первую очередь в вентиляторе высвобождается прижимная планка. Далее скручивается непосредственно блок управления. Следующим шагом нужно снять прокладку, которая находится рядом с ротором. Крепиться фланец в данном случае должен на двух винтах. Чтобы заменить его, потребуется в сервисном центре заказать аналогичную деталь.
Вылет кривошипа
Вылет кривошипа, как правило, сопровождается проблемами с валом. В этой ситуации ремонт вентилятора нужно начинать со снятия крышки. Далее потребуется заняться статором, который находится рядом с электромотором. Иногда он может фиксироваться на специальной платформе. В любом случае нужно скрутить гайки ключом. Далее будет виднеться в вентиляторе непосредственно вал, под которым располагается кривошип.
Если он деформирован, значит, его нужно в первую очередь снять. Делаются кривошипы в основном из нержавейки. Выпрямить их человек способен самостоятельно. Однако данная деталь по размерам очень мала, и в данной ситуации легче воспользоваться тисками. Если эту проблему не удалось решить самостоятельно, значит, придется обращаться в сервисный центр.
Поломка переключателя скорости
Поломка переключателя скорости часто сопровождается повышенной шумливостью устройства. В этой ситуации ремонт следует начинать с осмотра регулятора. Располагается данный элемент возле блока управления. Для того чтобы до него добраться, нужно просто скрутить заднюю защитную крышку.
После этого появится возможность снять контактную колодку, которая перегораживает блок управления. в этой ситуации можно не трогать. Однако в зависимости от конструктивных особенностей модели план ремонта может немного меняться. После снятия блока управления осматривается непосредственно регулятор.
Бывает, что проблема заключается в отсоединении проводника. В таком случае задачу можно решить с помощью Однако переключатель скорости также может сгореть, и тогда его придется заменить. Заказать указанный компонент вентилятора можно через сервисный центр. Также всегда есть возможность обратиться за помощью в мастерские.
При производстве дешевых моделей производитель экономит на качестве материалов, поэтому они ломаются чаще, чем более дорогие аналоги. Если же перестал работать вентилятор, тогда не спешите его выкидывать, потому что для восстановления его работоспособности в большинстве случаев не понадобится много времени и финансовых затрат.
Я не буду останавливаться на механических неисправностях таких, как ремонт крыльчатки, корпуса, механизма поворота и т. п. Для устранения этих поломок, просто необходимо изношенную или поломанную деталь восстановить или заменить на новую. В этой статье будут рассмотрены вопросы по ремонту электротехнической части вентилятора, при которых не включается или работает электромотор с гулом, неприятными запахами паленного или заеданиями. Для рассмотрения будет взята более сложная модель напольного исполнения. Встраиваемые вытяжные вентиляторы конструктивно гораздо проще, из-за отсутствия блока переключения скоростей, поэтому их отремонтировать еще легче. Но ремонт, учитывая цену простой модели вытяжного вентилятора без наворотов нецелесообразен.
Для того что бы найти причину неисправности вентилятора, необходимо его будет разобрать. Сделать это будет своими руками довольно просто и быстро.Сперва снимаем защитную решетку, затем лопасти или крыльчатку вентилятора, которая фиксируется гайкой. Далее необходимо снять вторую часть защитной решетки и открутить саморезы крышки.
Поиск и устранение неисправностей при ремонте бытового вентилятора
Перед тем как приступать к ремонту
своими руками необходимо изучить принципиальную схему работы устройства.
Как правило, в напольный вентилятор ставится асинхронный электродвигатель, состоящий из восьми обмоток (рабочие и пусковые). Для успешного запуска необходим сдвиг фазы на 90 градусов. Для этих целей устанавливается конденсатор. Работать устройство начинает после нажатии кнопка включения, после чего загорается лампочка индикации и запускается мотор, скорость вращения которого зависит от схемы включения обмоток, за что отвечает переключатель 3 скоростей с механической блокировкой одновременного включения нескольких кнопок, при котором возможно возникновение коротких замыканий.
Перед тем как приступать к проверке электродвигателя:
- Сразу необходимо проверить исправность шнура подключения к электрической розетке. Для этого необходимо сперва разобрать блок переключателей, а затем с соблюдением мер по электробезопасности мультиметром проверить наличие 220 Вольт на контактах лампочки.
- Проверьте исправность конденсатора по .
- Прозвоните на целостность и проверьте надежность всех контактов проводов и соединений в цепи.
- Если при работе вентилятора слышен гул или шум, тогда смажьте Литолом или Солидолом пластмассовые детали внутри редуктора через отверстия, которые в нем специально для этого предусмотрены.
- Проверьте наличие 220 Вольт на выходе с включенной кнопки переключателя.
Ремонт электродвигателя вентилятора
Ремонт электродвигателя своими руками необходимо начинать
со смазки подшипников, очень часто после этого вентилятор начинает нормально работать. Вал мотора вращается в пластмассовых втулках.
Для смазки подойдет машинное масло- капните пару капель масла навал под наклоном так, что бы оно затекло во внутрь втулки, а затем повращайте вал вперед и назад по оси до тех пор, пока он не начнет легко вращаться.
Вероятность поломки ротора двигателя сравнительно мала и в моей практике ремонта бытовой техники пока не встречалась, потому что в роторе наводится ЭДС (возникает ток) под воздействием обмоток статора.
Часто в электродвигателях бытовых вентиляторов происходит обрыв в одной из обмоток статора. Если хоть одна обмотка будет оборвана, тогда двигатель не будет работать вообще. Для проверки достаточно резко крутануть лопасти по часовой стрелке. Только сразу резко убирайте руку от лопастей, что бы не получить травму. Если после этого заработает напольный вентилятор- значит сгорела одна из обмоток. Учтите, что при обрыве обмотки, подключенной от конденсатора- вентилятор не будет работать в любом случае. Для определения целостности всех обмоток, рекомендую их прозвонить мультиметром по . Учтите, что сопротивление обмотки не должно быть слишком высоким или нулевым.
Очень важно перед отключением проводов с обмоток не перепутать их затем при подключении, поэтому прежде чем снимать провода нанесите на них отличающую маркировку, если они одинакового цвета. Я перед снятием проводов или началом разборки своими руками любых устройств всегда делаю фотографии всех этапов. Если возникнут затем вопросы или сомнения при сборке, тогда фотографии здорово выручают.
Если оборвана или выгорела обмотка статора , учитывая цену напольного или встраиваемого вентилятора, не рекомендую заниматься перемоткой или ремонтом обмотки. В таком случае целесообразнее купить новую модель.
Срок службы электродвигателя вентилятора сокращается в несколько раз , если не очищать его периодически от пыли и грязи, а так же если во время не смазывать подшипники или редуктор.
Похожие материалы:
Виктория :
Здраствуйте. Помогите пожалуйста. Поломался напольныйй вентилятор, а я беременная умираю от жары. Он работал, а потом просто начал гудеть и крыльчатка не крутится. Что делать?
Юрий :
Стыдно!Что только не делал…Прочитал инструкцию,капнул масло и вентилятор заработал,как новый.Спасибо!
Андрей :
Доброго дня! Почитал всю ветку и честно говоря только одно сходство с моей проблемой я увидел,но не уверен до конца.
Итак жил был вентилятор,обычный кЕтай.Покупал когда в Болгарии был,привёз его домой.Работал…Потом перестал запускаться,гудел при включении и заводился только с толкача.Крутился и потом стал иногда останавливаться.Помогал останов с снова с толкача,но с включением повышенной передачи)2 или 3.Затем я его разобрал промыл и смазал.Начал работать без толкача,но с потерей мощности на всех режимах.На скорости 3 работает как на скорости 1 примерно.
Вариантов у меня два.Либо конденсатор,либо одна обмотка.Ещё не разбирал прозванивать.Спасибо заранееМарсель :
Здравствуйте! У меня такая проблема, вентилятор стоял крутился, потом я его выключил, перенес в другую комнату, через пару часов включаю,и вдруг медленно крутится, через пару минут вообще перестал крутиться,движок внутри работает,но сам вентик не крутится.В чём может быть проблема?Что посоветуете?
Аноним :
Здравствуйте! У меня такая проблема. Вентилятор напольный Vitek, при включение одновременно загораеся два индикатора on/speed и mode. И вентилятор отключается. Скажите пожалуйста в чем может быть проблема.
Виктор :
Добрый день! Очень хорошая, добротная статья) Суть моей не простой проблемы такова: дети завалили вентилятор, тем самым повредив обмотки двигателя ротором. В результате: множественные обрывы в обмотках. В связи с ограниченным бюджетом и спортивным интересом, хочу перемотать двигатель. Хотя бы даже на одну скорость. Есть ли у вас на вооружении полезные статьи?
Вентилятор обычный напольный китайский delfa 40W. Движок на 8 обмоток, три скорости. Что удивило: провод обмотки аллюминиевый. Сам я намотчик трансформаторов, но с двигателями у меня опыта нет. Прошу помочь. Заранее спасибо!Виктор :
Еще интересует, есть ли где-нибудь приблизительные данные по количеству витков обмоток (может встречали?). А то на глаз посчитать уже нет возможности.
Илья :
Здравствуйте, купил вентилятор, собрав дома и включив его, мне показалось что он работает довольно шумнее чем тот который на образце был в магазине и заметил что сильно греется вал мотора (к которому прикручиваются лопасти), примерно после получаса работы вал становится очень горячим, на улице и дома не сказать что прям дикая жара. Это нормально или этот железный штырёк не должен вообще греться?
Опытный Электрик :
Здравствуйте двигатель шумит но не крутится
В самые жаркие летние дни, единственным спасением от изнывающего зноя, является обычный напольный вентилятор.
Далеко не каждый может позволить себе полноценную сплит систему или хотя бы мобильный кондиционер.
Но к сожалению, и этот недорогой и доступный ветродуй, время от времени ломается. Особенно летят как семечки китайские модели.
А их на нашем рынке подавляющее большинство. Что же делать, если вентилятор перестал вращаться и работать? Какие у него основные болячки и из-за чего он ломается?
Давайте разберемся подробнее.
Почему не работает вентилятор
Всего можно выделить 5 основных причины выхода из строя напольных вентиляторов:
- старая засохшая смазка или ее недостаток
- высохший конденсатор
- перегорание термического реле или предохранителя
- витковое замыкание обмоток или обрыв проводов
- механическое смещение вала двигателя
Главная проблема дешевых моделей, на которую почему-то мало кто обращает внимание - неправильное литье лопастей. Из-за этого происходит дисбаланс, разбиваются подшипники, увеличиваются зазоры.
На это вы повлиять никак не можете, так как уже купили вентилятор с таким изначальным дефектом. Иногда он вроде бы и работает, нормально вращается крыльчатка, но при этом не дует.
То есть, никакого охлаждающего потока воздуха от него нет. Из-за чего это происходит?
Из-за неправильного угла атаки лопастей. Его лепестки деформированы и гоняют воздушный поток по кругу, а не выбрасывают наружу.
Этот эффект может проявиться со временем, после того как вентилятор долго стоял под прямыми лучами солнца и его крыльчатка нагревшись, начала постепенно менять свою форму.
Лечится это только заменой крыльчатки на новую.
Напольный вентилятор не крутится
Наиболее часто встречающейся проблемой, является засохшая смазка или ее недостаток. Вентилятор начинает подклинивать, терять обороты и как следствие, увеличивается нагрузка на двигатель. Ветродуй уже не работает в полную силу.
Движок намотанный тоненькой проволокой в 0,2мм начинает греться и постепенно выгорают обмотки.
Как выявляется подобный дефект? В этом случае вентилятор перестает вращаться. Он гудит, но крыльчатка не крутится.
А еще бывает, что он запускается только на 3-й скорости, а на первые две вовсе не реагирует. Ему просто не хватает мощи, чтобы провернуть вал.
Дабы его завести, приходится как на старых самолетах, в наглую раскручивать лопасти.
Кстати, такой же симптом может быть и при повреждении пускового конденсатора. Как же без приборов узнать, какая причина виновата в поломке?
Для этого нужно хотя бы добраться до вала двигателя, сняв защитный кожух и лопасти. Если вал от руки будет вращаться с большим трудом, то вините грязь и засохшую смазку.
А если он крутиться легко и у него есть инерция, то скорее всего накрылся кондер. Симптом - включили вентилятор в розетку, а он не крутится. При этом прокручиваете в наглую мотор и он запускается.
Если рукой при работе придержать лопасти вентилятора, он опять может остановиться. Проверяется конденсатор мультиметром, если у него есть соответствующая шкала замера емкости.
Для замены подбирайте новый кондер по таким же параметрам, какие указаны на корпусе старого.
Кстати, еще не до конца высохший конденсатор, также влияет на обороты. Если вы заметили, что они у вас упали и вентилятор стал крутиться медленнее, это звоночек для его проверки.
Проблема тугого вращения решается новой смазкой подшипников. Здесь используются, так называемые подшипники скольжения. Кто-то называет их втулками.
Применять шарики в таких конструкциях дороговато, да и гремят со временем они будь здоров. Для ремонта вовсе не обязательно разбирать весь двигатель целиком. Достаточно открутить несколько винтиков и брызнуть в нужные места универсальным аэрозолем WD40.
Как разобрать вентилятор — инструкция с фото
Как же добраться до втулок, не снимая движок? Для начала, откручиваете центральный винт на задней стенке защитного кожуха.
Еще один саморез прячется в регулировочной кнопке-рычаге для поворота или стопора головы вентилятора.
После этого, задняя крышка легко снимается со своего места. Что находится под ней? Здесь вы можете увидеть редуктор поворотного механизма, который придает вращение всей голове.
Снизу к нему подходит специальная тяга.
Сверху закреплен пусковой конденсатор движка.
Кстати, имейте в виду, что в разных моделях его может там и не быть. В этом случае, ищите его возле кнопок переключения скоростей.
Чтобы получить доступ к подшипнику двигателя, вам потребуется снять редуктор. Крепится он на трех винтиках, а снизу подпирается тягой.
Скручиваете винты и отсоединяете тягу. После этого редуктор снимается с вала и вы получаете доступ к задней втулке.
Больше ничего раскручивать и разбирать не нужно. Остальное за вас сделает вэдэшка.
Одеваете на баллончик WD40 узкую направляющую трубочку и несколько раз пшыкаете в зазор между валом и подшипником.
После разбрызгивания WD40, рукой проворачиваете вал в разные стороны и немного двигаете его вперед-назад.
Лишняя загустевшая смазка, посторонний мусор и пыль будут постепенно выходить наружу. Эти излишки грязи легко удаляются ватными палочками.
Если у вас есть густая смазка по типу циатим или литол, желательно нанести ее на червяк редуктора. После этих чистящих процедур, капаете на подшипник с внешней стороны несколько капель масла для швейных машинок.
Только не нужно наносить ее через чур много. Иначе она в последствие растекается по всем местам и на нее налипает пыль, обратно превращаясь в грязь. В итоге вы опять получите клин и проблему с вращением вентилятора.
Возле втулок в отдельных моделях ставят войлочные шайбы. Они пропитываются маслом и при нагреве, масло стекает на вал, смазывая его.
Собирается все в обратной последовательности. Тяга - три винта редуктора - внешняя крышка.
Кстати, если через чур затянуть центральный саморез на задней крышке, а это именно саморез, а не винт, он может пройти сквозь пластмассу поворотного редуктора и упереться в вал.
У вас опять будут проблемы с оборотами и заклиниванием. Порой причина поломки бывает банальна и непредсказуема.
С задним подшипником разобрались, далее переходите к передней части вентилятора. Здесь по центру стоит защитный колпачок.
Он откручивается, внимание - по часовой стрелке, так как резьба здесь левая.
Скидываете его и снимаете пропеллер с вала. Вы получаете доступ уже к переднему подшипнику скольжения.
Принцип здесь тот же самый. Сначала выдавливаете и размягчаете старую смазку и грязь вэдэшкой, а потом наносите новую.
После этого одеваете пропеллер обратно и закрываете крышечку. Закончив ремонт, включаете вентилятор на повышенных оборотах, и дав ему поработать так несколько минут, переключаете на ту скорость, которая требуется.
Замыкание обмоток или обрыв проводов
Если повреждение более сложное и простая смазка не помогает, придется разобрать вентилятор по детальнее.
Сперва проделываете все махинации по разборке как указано выше. После снятия пропеллера, откручиваете пластиковую переднюю контргайку,которая располагается сразу за ним, и скидываете всю защитную рамку.
В руках у вас остается сам двигатель и ножка, в которой проходят провода питания и расположен кнопочный механизм.
Разбираете эту ногу выкрутив 6 саморезов.
В первую очередь проверяйте пайку проводов. Вполне возможно один из них, или даже несколько отвалились или отгорели.
Если все цело, как понять какой провод куда идет и за что отвечает? Начинайте проверку с двух проводов от вилки питания.
Один из них, пусть это будет черный (как на фото снизу), через лампочку подсветки идет напрямую к двигателю вентилятора.
Второй провод заходит на нижнюю клемму наборного выключателя (кнопка 0).
Далее, путем нажатия соответствующих кнопок - 1-я скорость, 2-я, 3-я, замыкаются те или иные контакты переключателя, и тем самым изменяется скорость двигателя.
Каждый провод от этих кнопок идет к своему выводу на обмотке, с большим или меньшим числом витков. Подавая на них напряжение, вы заставляете пропеллер крутиться быстрее или медленнее.
Схема подключения напольного ветилятора
Упрощенная схема ветродуя выглядит следующим образом.
Типичные схемы большинства недорогих 3-х скоростных напольных вентиляторов примерно вот такие:
Нажатие каждой кнопки сопровождается замыканием своей контактной группы.
При этом другая контактная группа в этот момент размыкается.
Иногда эти контакты подгорают или не доходят до своей пластины. Тогда у вас пропадает какая-либо из скоростей.
Проверяется это все элементарно китайским мультиметром, в режиме прозвонки цепи.
Если у вас оборвется самый первый проводок или не будет контакта на нем, то мотор вентилятора просто не запустится. Поэтому при полностью неработающем вентиляторе, проверяйте в первую очередь его.
Если конечно перед этим вы убедились, что исправна сама вилка и шнур питания от нее. Это также вызванивается тестером.
Один конец щупов ставите на штырь вилки, а другим прикасаетесь к контактной площадке на кнопке "0". При исправности, должно быть нулевое сопротивление.
Далее можно проверить таким же образом провода на всех скоростях. Контактный щуп на вилку - другой щуп на отходящий провод от соответствующей кнопки скорости к двигателю.
Если везде по нулям, значит переключатель и провода у вас рабочие.
Далее проверяете второй контакт на вилке и тот проводок, который напрямую уходит мимо выключателя на движок. Убедитесь, что здесь шнур у вас тоже целый.
Только после этого можно переходить к проверке обмоток самого двигателя.
Как проверить обмотки вентилятора
На мультиметре выставляете сопротивление в 2000 Ом. Далее, чтобы не выкусывать нигде провода, в месте подключения конденсатора, зачищаете немного изоляцию.
Ищите общую точку цепи, как на схеме внизу.
Найдя ее, вызваниваете сопротивление обмотки. Для этого поочередно касаетесь вторым щупом контактов на переключателе.
Примерные значения сопротивления обмоток вентилятора могут быть следующими:
Конечно у разных моделей они могут немного отличаться, но самое главное, чтобы не было обрыва или КЗ. Замеры могут показать как несколько сотен Ом, так и чуть больше 1кОм.
Все зависит от мощности вентилятора и сечения провода.
Сопротивление между выводами обмоток будут уже поменьше - 100-200 Ом.
Еще проверяется конденсаторная обмотка и суммарное сопротивление всех обмоток вместе взятых.
Вот самое грамотное и полное видео по проверке работоспособности обмоток вентилятора мультиметром.
Если проверка целостности обмоток также не выявила отклонений и дефектов, идете дальше. Для этого полностью разбираете вентилятор, что называется по косточкам.
Разборка и неисправность двигателя
Сначала двигатель нужно освободить от всех пластмассовых деталей. Откручиваете 4 винта с лицевой стороны и снимаете крышечку.
На новых моделях кроме винтов, еще имеются защелки. Их нужно отогнуть отверткой.
Чтобы отсоединить ногу, нужно найти еще один винтик, который обычно прячется под заглушкой.
Ослабляете его и вытаскиваете крепежный вал. Для демонтажа проводов, которые проходят сквозь ногу, их потребуется выкусить или выпаять с клеммников на кнопках скоростей.
При этом запишите или зарисуйте, куда какой изначально подключается.
В итоге у вас в руках должен оказаться голый мотор вентилятора без всего лишнего.
Разбираем его. Откручиваете винты, стягивающие заднюю крышку.
При этом перед разборкой, обязательно на всех крышках и железе ставьте отметки того, как все было собрано изначально.
Иначе после неправильной стыковки, у вас пропадет центровка. Возникнут проблемы с подклиниванием вала и вращением лопастей.
Неисправность термопредохранительного реле
Сняв подшипник, вы добираетесь до самих обмоток. Среди пучка проводов питания, идущих от переключателя, ищите специальное термореле.
Очень часто движок перестает работать после его перегорания. Данное реле должно срабатывать и размыкать цепь, при температуре обмоток в 135-145 градусов.
После остывания, реле вновь замыкается и вентилятор запускается. Так вот, иногда оно перегорает полностью и фактически играет роль предохранителя.
Если ваш вентилятор стал часто отключаться и самостоятельно запускаться вновь, виновата именно эта защита. Знайте, что просто так она не срабатывает. Это означает, что у вас либо подклинивает вал, либо приходит конец обмоткам и они перегреваются.
Перегрев обмоток может быть связан с разрушением маленькой крыльчатки, которая стоит на валу внутри самого двигателя. Она призвана обдувать и снижать температуру витков.
В самых дешевых моделях термодатчик-реле не ставят, в них все подключено напрямую. Исходя из этого, если ваш "термопредохранитель" сгорел, его можно конечно зашунтировать и запустить ветродуй. Но при этом вы останетесь без защиты от пожара.
Это реле также проверяется тестером.
Между его лапками должна быть цепь в режиме прозвонки.
Смещение вала и обрыв витков
Если все детали и релюшки внутри целые, остается внимательно через увеличительное стекло просмотреть обмотки, вал и ротор. Возможно вы увидите оборванные или покоцанные медные жилки.
Такое случается, когда подшипник выскакивает из своего посадочного места и ротор начинает биться по обмоткам.
У современных китайских напольных вентиляторов, довольно часто ослабевает винтовое соединение между двух половинок двигателя. Не забывайте, что вал с обоих сторон, одевается на самоцентрирующие меднографитовые втулки, которые плотно стопорятся в крышках.
При их сборке и затягивании, можно легонько постукать молоточком по самому трансформаторному железу, чтобы вал крутился легко, с небольшой инерцией. Кто-то пытается поймать центр самостоятельно и мастерит вот такой тихий ужас.
В конечном итоге вал вываливается из подшипника, в результате чего появляется клин. Как следствие, ротор начинает царапать обмотки и свою поверхность.
Также имейте в виду, что если ваш вентилятор упал и после этого перестал работать и вращаться, то и здесь скорее всего произошел перекос втулок. Ничего другого поломаться от такого падения не может.
Конденсатор от этого не испортится, обмотки залитые лаком не оборвутся. Разве что, некоторые кнопки могут отойти. Но в первую очередь проверяйте соосность подшипников. И тогда все будет работать как надо.
К сожалению, с механическим дефектом обмоток или ротора, а также их внутривитковыми замыканиями, вам самостоятельно не справиться. Перематывать движки дешевых ветродуев не рационально, гораздо проще будет купить новую модель.
Однако это уже последняя стадия проверки, и есть надежда, что вы до нее так и не доберетесь, найдя повреждение где-нибудь в другом месте, методами рассмотренными выше.
