Изготовление тв антенны. Дециметровая антенна. Что означает термин «волновойканал»

Покупать хорошую антенну на дачу не всегда целесообразно. Особенно если она посещается время от времени. Дело не столько в затратах, сколько в том, что ее через некоторое время может не оказаться на месте. Поэтому многие предпочитают делать антенну для дачи самостоятельно. Затраты минимальные, качество неплохое. И самый важный момент — ТВ антенна своими руками может быть сделана за полчаса-час и потом, в случае необходимости, легко повторяется…

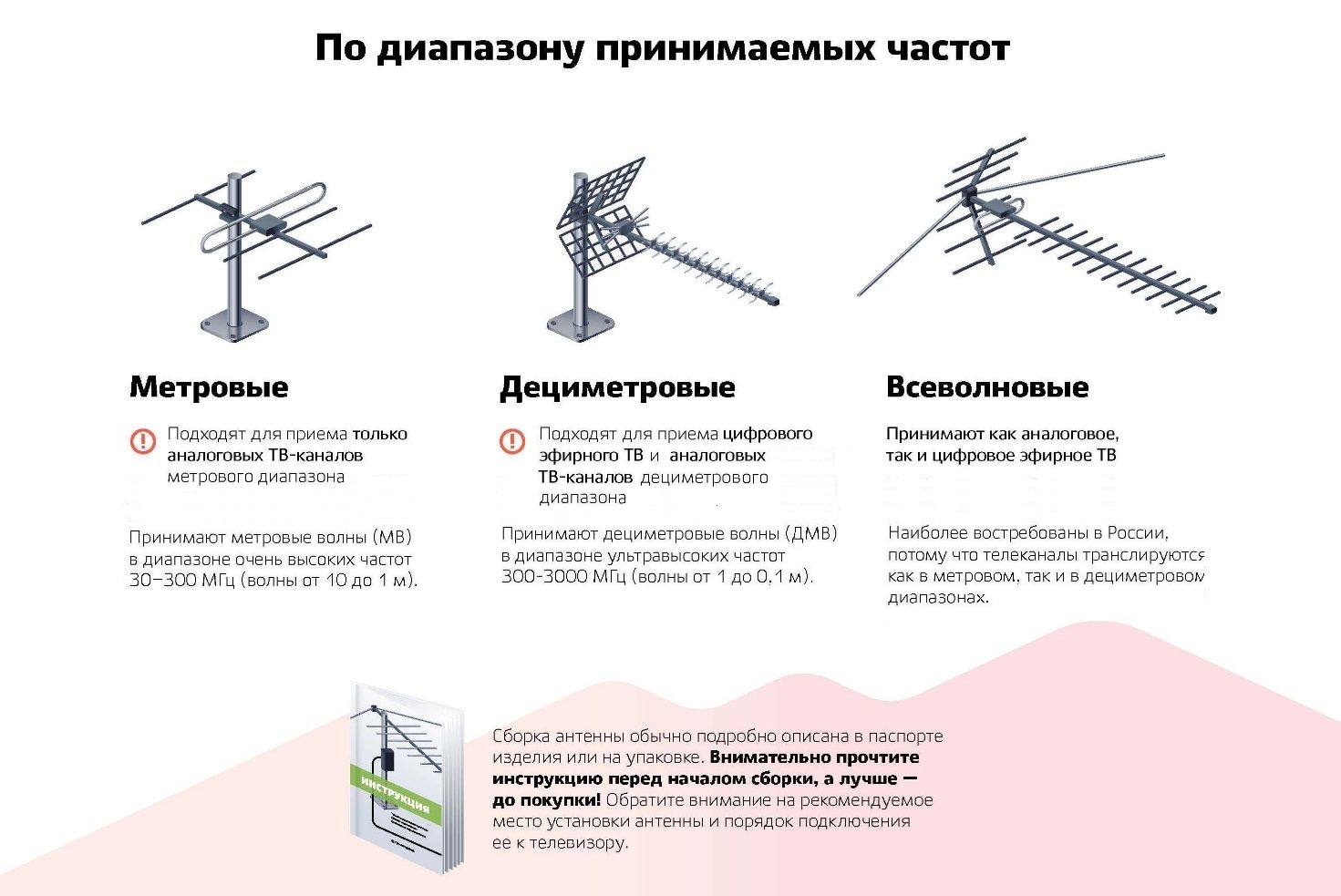

Цифровое телевидение в формате DVB-T2 передается в диапазоне ДМВ, причем цифровой сигнал или есть, или его нет. Если сигнал принимается, то картинка получается хорошего качества. В связи с этим. для приема цифрового телевидения подходит любая дециметровая антенна. Многим радиолюбителям знакома телеантенна, которую называют «зигзагообразная» или «восьмерка». Эта ТВ антенна своими руками собирается буквально за считанные минуты.

Для уменьшения количества помех сзади антенны ставят отражатель. Расстояние между антенной и отражателем подбирают экспериментально — по «чистоте» картинки
Можно на стекле прикрепить фольгу и получить неплохой сигнал….
Медная трубка или проволока — оптимальный вариант, хорошо гнется, легко пр

Делать ее очень просто, материал — любой токопроводящий металл: трубка, прут, проволока, полоса, уголок. Принимает она, несмотря на простоту, хорошо. Выглядит как два квадрата (ромба), соединенных между собой. В оригинале за квадратом располагается отражатель — для более уверенного приема сигнала. Но он больше нужен для аналоговых сигналов. Для приема цифрового телевидения вполне можно обойтись и без него или установить потом, если прием будет чересчур слабым.

Материалы

Оптимально для этой самодельной телеантенны подходит медная или алюминиевая проволока диаметром 2-5 мм. В этом случае сделать все можно буквально за час. Также можно использовать трубку, уголок, полосу из меди или алюминия, но надо будет какое-то приспособление чтобы выгнуть рамки нужной формы. Проволоку же можно гнуть молотком, закрепив ее в тисках.

Также потребуется коаксиальный антенный кабель требуемой длины, штекер подходящий к разъему на вашем телевизоре, какое-то крепление для самой антенны. Кабель можно брать с сопротивлением 75 Ом и 50 Ом (второй вариант хуже). Если делается ТВ антенна своими руками для установки на улице, обратите внимание на качество изоляции.

Крепление зависит от того, где вы собираетесь повесить самодельную антенну для цифрового телевидения. На верхних этажах можно попробовать использовать ее как домашнюю и повесить на шторы. Тогда нужны крупные булавки. На даче или если выносить самодельную телеантенну на крышу, надо будет крепить ее к шесту. Для этого случая ищите подходящие фиксаторы. Для работы еще понадобится паяльник, наждачная бумага и/или напильник, надфиль.

Нужен ли расчет

Для приема цифрового сигнала нет необходимости считать длину волны. Просто желательно сделать антенну более широкополосной — чтобы принимать как можно больше сигналов. Для этого в оригинальную конструкцию (на фото выше) внесены некоторые изменения (дальше по тексту).

При желании можете сделать расчет. Для этого надо узнать на какой волне транслируется сигнал, разделить на 4 и получить требуемую сторону квадрата. Чтобы получить требуемое расстояние между двумя частями антенны, делайте наружные стороны ромбов чуть длиннее, внутренние — короче.

Чертеж антенны «восьмерки» для приема цифрового ТВ

  • Длина «внутренней» стороны прямоугольника (В2) — 13 см,
  • «наружной» (В1) — 14 см.

За счет разницы длин образуется расстояние между квадратами (они соединяться не должны). Два крайних участка делают длиннее на 1 см — чтобы можно было свернуть петлю, к которой припаивается коаксиальный антенный кабель.

Изготовление рамки

Если посчитать все длины, получится 112 см. Отрезаем проволоку или тот материал, который у вас есть, берем пассатижи и линейку, начинаем гнуть. Углы должны быть под 90° или около того. С длинами сторон можно немного ошибаться — это не смертельно. Получается так:

  • Первый участок — 13 см + 1 см на петлю. Петлю можно согнуть сразу.
  • Два участка по 14 см.
  • Два по 13 см, но с поворотом в противоположную сторону — это место перегиба на второй квадрат.
  • Снова два по 14 см.
  • Последний — 13 см + 1 см на петлю.

Собственно рамка антенны готова. Если все удалось сделать правильно, между двумя половинами в середине получилось расстояние 1,5-2 см. Могут быть небольшие расхождения. Далее петли и место перегиба зачищаем до чистого металла (обработать наждаком с мелким зерном), залудить. Две петли соединить, обжать пассатижами чтобы держались крепко.

Подготовка кабеля

Берем антенный кабель, осторожно зачищаем. Как это делать показано на пошаговом фото. Зачистить кабель надо с двух сторон. Один край будет крепиться к антенне. Тут зачищаем так, чтобы провод торчал на 2 см. Если получилось больше, лишнее (потом) можно будет отрезать. Экран (фольгу) и оплетку скрутить в жгут. Получилось два проводника. Один — центральная моножила кабеля, второй — скрученный из множества проводков оплетки. Оба нужны и их нужно залудить.

Ко второму краю подпаиваем штекер. Тут достаточно длины 1 см или около того. Также сформировать два проводника, залудить.

Штекер в тех местах, где будем проводить пайку, протереть спиртом или растворителем, зачистить наждаком (можно надфилем). На кабель надеть пластиковую часть штекера, теперь можно начинать пайку. К центральному выходу штекера припаиваем моножилу, к боковому — многожильную скрутку. Последнее — обжать захват вокруг изоляции.

Дальше можно просто накрутить пластиковый наконечник, в можно залить клеем или токонепроводящим герметиком (это важно). Пока клей/герметик не застыл, быстро собираем штекер (накручиваем пластиковую часть), убираем излишки состава. Так штекер будет почти вечным.

DVB-T2 ТВ антенна своими руками: сборка

Теперь осталось соединить кабель и рамку. Так как мы не привязывались к конкретному каналу, припаивать кабель будем к средней точке. Это увеличит широкополосность антенны — принимать будет больше каналов. Потому второй разделанный конец кабеля припаиваем к двум сторонам посередине (те, которые зачищали и лудили). Еще одно отличие от «оригинальной версии» — кабель не надо обводить по рамке и припаивать внизу. Это тоже расширит диапазон приема.

Собранную антенну можно проверить. Если прием нормальный, можно закончить сборку — залить герметиком места пайки. Если прием плохой, попробуйте для начала найти место, где ловится лучше. Если положительных изменений нет, можно попробовать заменить кабель. Для простоты эксперимента можно использовать обычную телефонную лапшу. Она стоит копейки. К ней припаять штекер и рамку. Попробовать с ней. Если «ловит» лучше — дело в плохом кабеле. В принципе, можно работать и на «лапше», но недолго — она быстро придет в негодность. Лучше, конечно, поставить нормальный антенный кабель.

Для защиты места соединения кабеля и рамки антенны от атмосферных воздействий, места пайки можно замотать обычной изолентой. Но это способ ненадежный. Если не забудете, можно перед пайкой надеть несколько термоусадочных трубок, чтобы с их помощью заизолировать. Но самый надежный способ — залить все клеем или герметиком (они не должны проводить ток). В качестве «корпуса» можно использовать крышки на 5-6 литровые баллоны с водой, обычные пластиковые крыши на банки и т.п. В нужных местах делаем углубления — чтобы рамка «улеглась» в них, не забываем про вывод кабеля. Заливаем герметизирующим составом, ждем пока схватится. Все, ТВ антенна своими руками для приема цифрового телевидения готова.

Самодельная антенна двойной и тройной квадрат

Это узкополосная антенна, которая используется если принимать надо слабый сигнал. Она может даже помочь, если более слабый сигнал «забивается» более мощным. Единственный недостаток — нужна точная ориентация на источник. Эту же конструкцию можно сделать чтобы принимать цифровое телевидение.

Можно сделать и пять рамок — для более уверенного приема
Красить или лакировать нежелательно — ухудшается прием. Такое возможно только в непосредственной близости с передатчиком

Достоинства этой конструкции — прием будет уверенным даже на значительном расстоянии от ретранслятора. Только надо будет конкретно узнать частоту вещания, выдержать размеры рамок и согласующего устройства.

Конструкция и материалы

Делают ее из трубок или проволоки:

  • 1-5 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) диаметром 10-20 мм;
  • 6-12 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) 8-15 мм;
  • ДМВ диапазон — медная или латунная проволока диаметром 3-6 мм.

Антенна двойной квадрат представляет собой две рамки, соединенных двумя стрелами — верхней и нижней. Меньшая рамка — вибратор, большая — рефлектор. Антенна, состоящая из трех рамок дает больший коэффициент усиления. Третий, самый маленький, квадрат называется директор.

Верхняя стрела соединяет середины рамок, может быть сделана из металла. Нижняя — из изоляционного материала (текстолит, геттинакс, деревянная планка). Рамки должны устанавливаться так, чтобы их центры (точки пересечения диагоналей) находились на одной прямой. И направлена эта прямая должна быть на передатчик.

Активная рамка — вибратор — имеет разомкнутый контур. Ее концы прикручиваются к текстолитовой пластине размером 30*60 мм. Если сделаны рамки из трубки, края расплющивают, в ни проделывают отверстия и через них крепят нижнюю стрелу.

Мачта для этой антенны должна быть деревянной. Во всяком случае, верхняя ее часть. Причем деревянная часть должна начинаться на расстоянии не менее 1,5 метров от уровня рамок антенны.

Размеры

Все размеры для изготовления этой ТВ антенны своими руками приведены в таблицах. Первая таблица — для метрового диапазона, вторая — для дециметрового.

В трехрамочных антеннах расстояние между концами вибраторной (средней) рамки делают больше — 50 мм. Остальные размеры даны в таблицах.

Подключение активной рамки (вибратора) через короткозамкнутый шлейф

Так как рамка — симметричное устройство, а подключить ее надо к несимметричному коаксиальному антенному кабелю, необходимо согласующее устройство. В данном случае обычно используют симметритрующий короткозамкнутый шлейф. Его делают из отрезков антенного кабеля. Правый отрезок называют «шлейф», левый — «фидер». К месту соединения фидера и шлейфа крепится кабель, который идет к телевизору. Длинна отрезков выбирается исходя из длины волн принимаемого сигнала (смотрите таблицу).

Короткий отрезок провода (шлейф) разделывают с одного конца, удалив алюминиевый экран и скрутив оплетку в плотный жгут. Его центральный проводник можно срезать до изоляции, так как он не играет значения. Разделывают и фидер. Тут тоже удаляют алюминиевый экран и скручивают оплетку в жгут, но центральный проводник остается.

Дальнейшая сборка происходит так:

  • Оплетку шлейфа и центральный проводник фидера припаиваются к левому концу активной рамки (вибратору).
  • Оплетка фидера припаивается к правому концу вибратора.
  • Нижний конец шлейфа (оплетку) соединяют с оплеткой фидера с помощью жесткой металлической перемычки (можно использовать проволоку, только убедиться в хорошем контакте с оплеткой). Кроме электрического соединения она еще задает расстояние между участками согласующего устройства. Вместо металлической перемычки можно закрутить в жгут оплетку нижней части шлейфа (снять изоляцию на этом участке, удалить экран, свернуть в жгут). Для обеспечения хорошего контакта жгуты спаять между собой легкоплавким припоем.
  • Куски кабеля должны быть параллельны. Расстояние между ними — около 50 мм (возможны некоторые отклонения). Для фиксации расстояния используют фиксаторы из диэлектрического материала. Также можно прикрепить согласующее устройство к текстолитовой пластине, например.
  • Кабель, идущий к телевизору припаивается к нижней части фидера. Оплетка соединяется с оплеткой, центральный проводник — с центральным проводником. Для уменьшения количества соединений фидер и кабель к телевизору можно сделать единым. Только в том месте, где должен заканчиваться фидер надо снять изоляцию чтобы можно было установить перемычку.

Это согласующее устройство позволяет избавиться от помех, расплывшегося контура, второго размытого изображения. Особенно оно пригодиться на большом расстоянии от передатчика, когда сигнал будет забиваться помехами.

Другой вариант тройного квадрата

Чтобы не подключать короткозамкнутый шлейф, вибратор антенны тройной квадрат делают удлиненным. В этом случае можно подключать кабель напрямую к рамке как показано на рисунке. Только высота, на которой припаивается антенный провод, определяется в каждом случае индивидуально. После сборки антенны проводят «испытания». Подключают кабель к телевизору, центральный проводник и оплетку передвигают вверх/вниз, добиваясь лучшего изображения. В том положении, где картинка будет наиболее четкой, припаивают отводы антенного кабеля, места пайки изолируют. Положение может быть любым — от нижней перемычки, до места перехода на рамку.

Иногда одна антенна не дает требуемого эффекта. Сигнал получается слабым изображение — черно-белым. В этом случае стандартное решение — установить усилитель телевизионного сигнала.

Самая проста антенна для дачи — из металлических банок

Для изготовления этой телевизионной антенны кроме кабеля нужны будут только две алюминиевых или жестяных банки да кусок деревянной планки или пластиковой трубы. Банки должны быть металлическими. Можно брать пивные алюминиевые, можно — жестяные. Главное условие — чтобы стенки были ровными (не ребристыми).

Банки промывают и высушивают. Конец коаксиального провода разделывают — скрутив жилы оплетки и очистив центральную жилу от изоляции получают два проводника. Их крепят к банкам. Если умеете , можно припаять. Нет — берете два маленьких самореза с плоскими шляпками (можно «блошки» для гипсокартона), на концах проводников скручиваете петлю, в нее продеваете саморез с установленной на нем шайбой, прикручиваете к банке. Только перед этим надо металл банки очистить — сняв налет при помощи наждачной бумаги с тонким зерном.

Банки закрепляют на планке. Расстояние между ними подбирают индивидуально — по лучшей картинке. Не стоит надеяться на чудо — в нормальном качестве будет один-два канала, а может и нет… Зависит от положения ретранслятора, «чистоты» коридора, того, насколько правильно ориентирована антенна… Но как выход в аварийной ситуации — это отличный вариант.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Кроме банки и кабеля потребуется еще:

  • радиочастотный соединитель RF-N;
  • кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
  • кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

D - диаметр Нижняя граница затухания Верхняя граница затухания Lg 1/4 Lg 3/4 Lg
73 мм 2407.236 3144.522 752.281 188.070 564.211
74 мм 2374.706 3102.028 534.688 133.672 401.016
75 мм 2343.043 3060.668 440.231 110.057 330.173
76 мм 2312.214 3020.396 384.708 96.177 288.531
77 мм 2282.185 2981.170 347.276 86.819 260.457
78 мм 2252.926 2942.950 319.958 79.989 239.968
79 мм 2224.408 2905.697 298.955 74.738 224.216
80 мм 2196.603 2869.376 282.204 070.551 211.653
81 мм 2169.485 2833.952 268.471 67.117 201.353
82 мм 2143.027 2799.391 256.972 64.243 192.729
83 мм 2117.208 2765.664 247.178 61.794 185.383
84 мм 2092.003 2732.739 238.719 59.679 179.039
85 мм 2067.391 2700.589 231.329 57.832 173.497
86 мм 2043.352 2669.187 224.810 56.202 168.607
87 мм 2019.865 2638.507 219.010 54.752 164.258
88 мм 1996.912 2608.524 213.813 53.453 160.360
89 мм 1974.475 2579.214 209.126 52.281 156.845
90 мм 1952.536 2550.556 204.876 51.219 153.657
91 мм 1931.080 2522.528 201.002 50.250 150.751
92 мм 1910.090 2495.110 197.456 49.364 148.092
93 мм 1889.551 2468.280 194.196 48.549 145.647
94 мм 1869.449 2442.022 191.188 47.797 143.391
95 мм 1849.771 2416.317 188.405 47.101 141.304
96 мм 1830.502 2391.147 185.821 46.455 139.365
97 мм 1811.631 2366.496 183.415 45.853 137.561
98 мм 1793.145 2342.348 181.169 45.292 135.877
99 мм 1775.033 2318.688 179.068 44.767 134.301

Порядок действий такой:


Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

Эра трансляции аналоговых сигналов в телевидении закончилась. Современные научные разработки полностью заменяют старые технологии.

Люди, приобретая новое оборудование, вынуждены мастерить антенны для цифрового телевидения своими руками различными способами или покупать готовые промышленные образцы.

Хочу обратить внимание, что антенны для цифрового ТВ DVB T2 совсем не сложно сделать самостоятельно. Я специально проверил четыре схемы, учитывающие разные условия проживания людей. Предлагаю вам их для ознакомления. Смотрите мои фото и доступные чертежи сборки.

Как работает цифровая антенна для телевизора: объясняю просто

Перед тем как заняться сборкой любой из четырех моделей приемных антенн следует хорошо понять те процессы, которые в них должны протекать.

Электромагнитные волны распространяются во все стороны горизонта от генератора передатчика электрических сигналов, установленного на телебашне.

Они обладают для своей зоны покрытия, но с увеличением расстояния их сигнал ослабевает. На его величине также сказывается рельеф местности, различные электрические и магнитные препятствия, состояние атмосферы.

В вибраторе, сориентированном перпендикулярно движению электромагнитной волны, по законам индукции . Положительная и отрицательная полуволна гармоники создают свой знак.

Напряжение достигает свое максимальное значение - амплитуду в точках времени, соответствующей ¼ и ¾ периода или 90 и 270 градусов от синусоиды напряженности электромагнитной волны.

Любую форму и размеры активных вибраторов создают для наиболее эффективного наведения напряжения с минимальными потерями энергии. Учет положения этих точек рассчитывают по длине волны или частоте гармоники.

Напряжение, замкнутое на , вырабатывает в созданном контуре . Его форма и направление изменяются и пропорционально повторяют сигналы передатчика на активной нагрузке.

За счет использования различных видов цифровой модуляции на стороне передатчика происходит прием и обработка сигналов информации внутри схемы телевизионного приемника.

Более глубоко рассматривать вопрос, как работает цифровая антенна для телевизора при ее создании, дальше не стану.

Какие технические характеристики антенны определяют качество приема ТВ сигнала

Антенну относят к обратимым устройствам потому, что она одинаково работает на стороне передатчика и приемника. При анализе характеристик используют ее включение в качестве генератора.

Для эффективного приема цифрового сигнала необходимо учесть, что на стороне генератора излучатель электромагнитных волн можно расположить под любым углом к горизонту, но, законодательно принято только два направления: горизонтальное и вертикальное.

Наша задача - повторить эту ориентацию для собственного телевизора.

Направление поляризации и другие данные передачи цифровых сигналов можно узнать на сайте оператора через поисковую систему.

Заходим на сайт, выбираем необходимые сведения.

Нас, в первую очередь, должны интересовать 3 характеристики:

  • номер канала и его частота, для которой будем создавать антенну по строгим размерам;
  • радиус зоны обслуживания передатчика, влияющий на качество сигнала и выбор конструкции вибраторов;
  • направление поляризации.

Дальность расположения телевизора от передающей телебашни сильно влияет на конструкцию антенны.

Чем выше установлена антенна, тем лучше будет качество принимаемого сигнала, но длина кабеля может его значительно ослабить . В этом плане жители верхних этажей многоэтажных зданий имеют значительное преимущество перед соседями снизу.

Для зоны уверенного приема я испытал самые простые модели Харченко и петлевые сборки из коаксиального кабеля и провода, обладающие широким спектром частот приема.

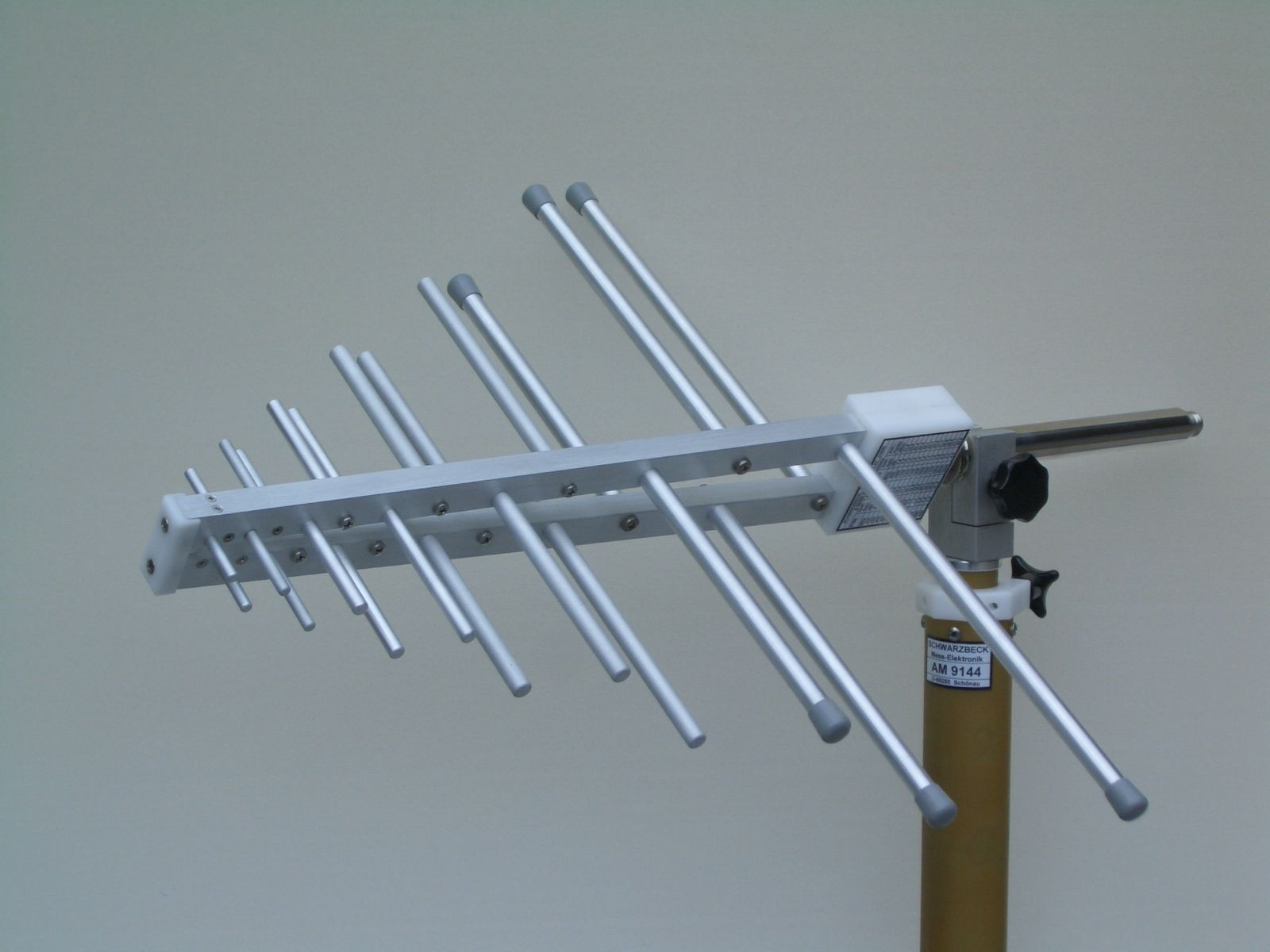

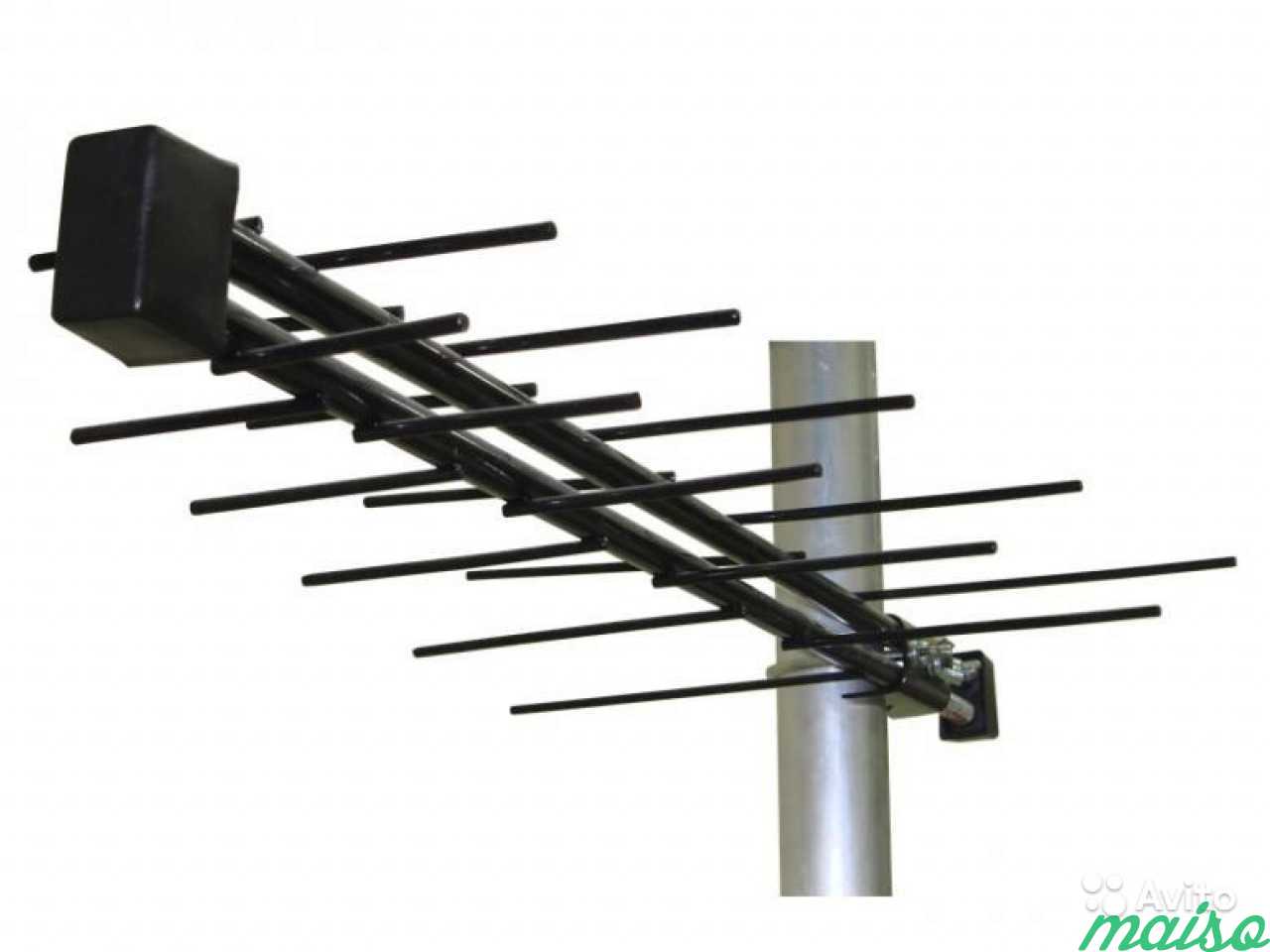

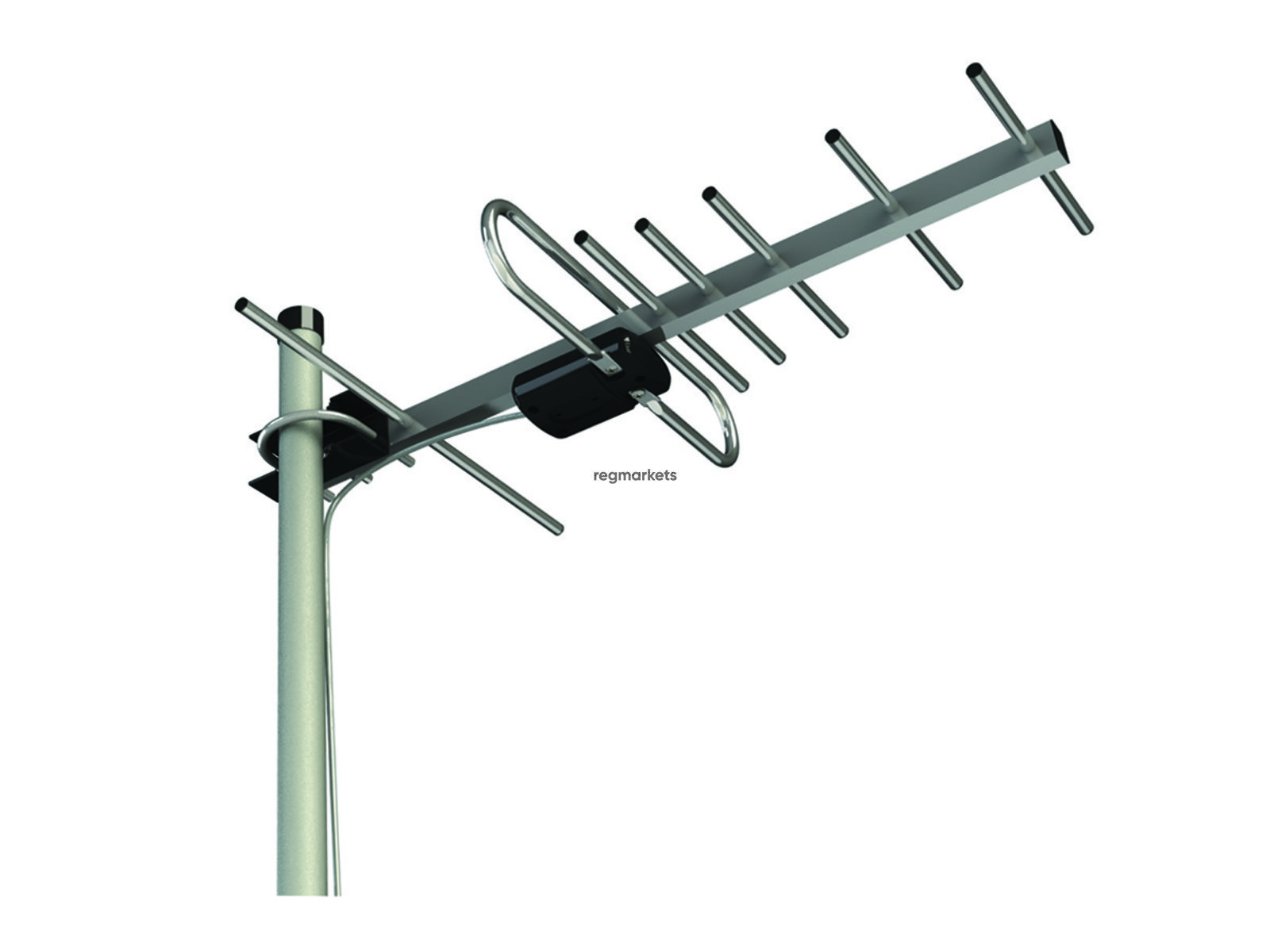

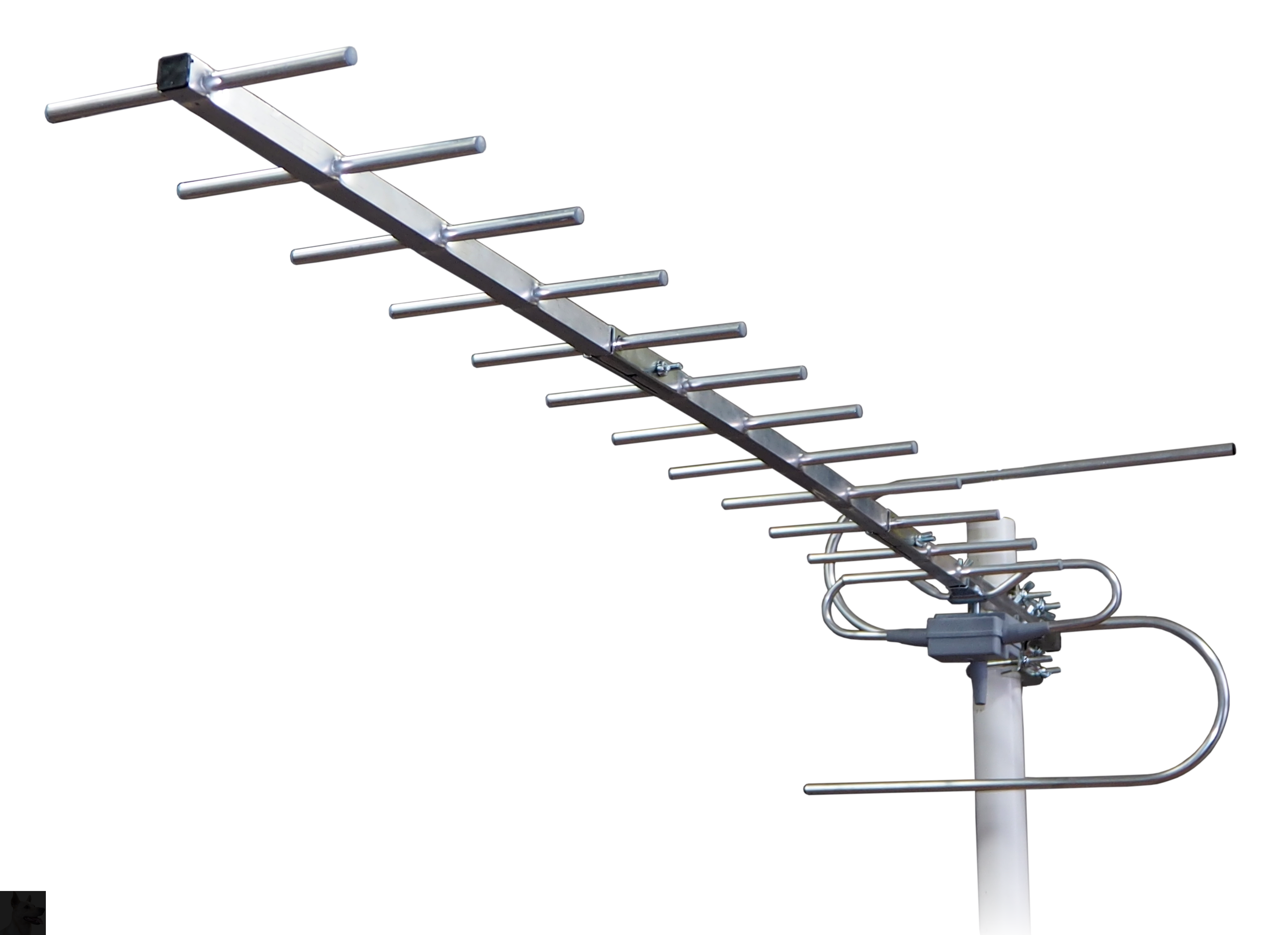

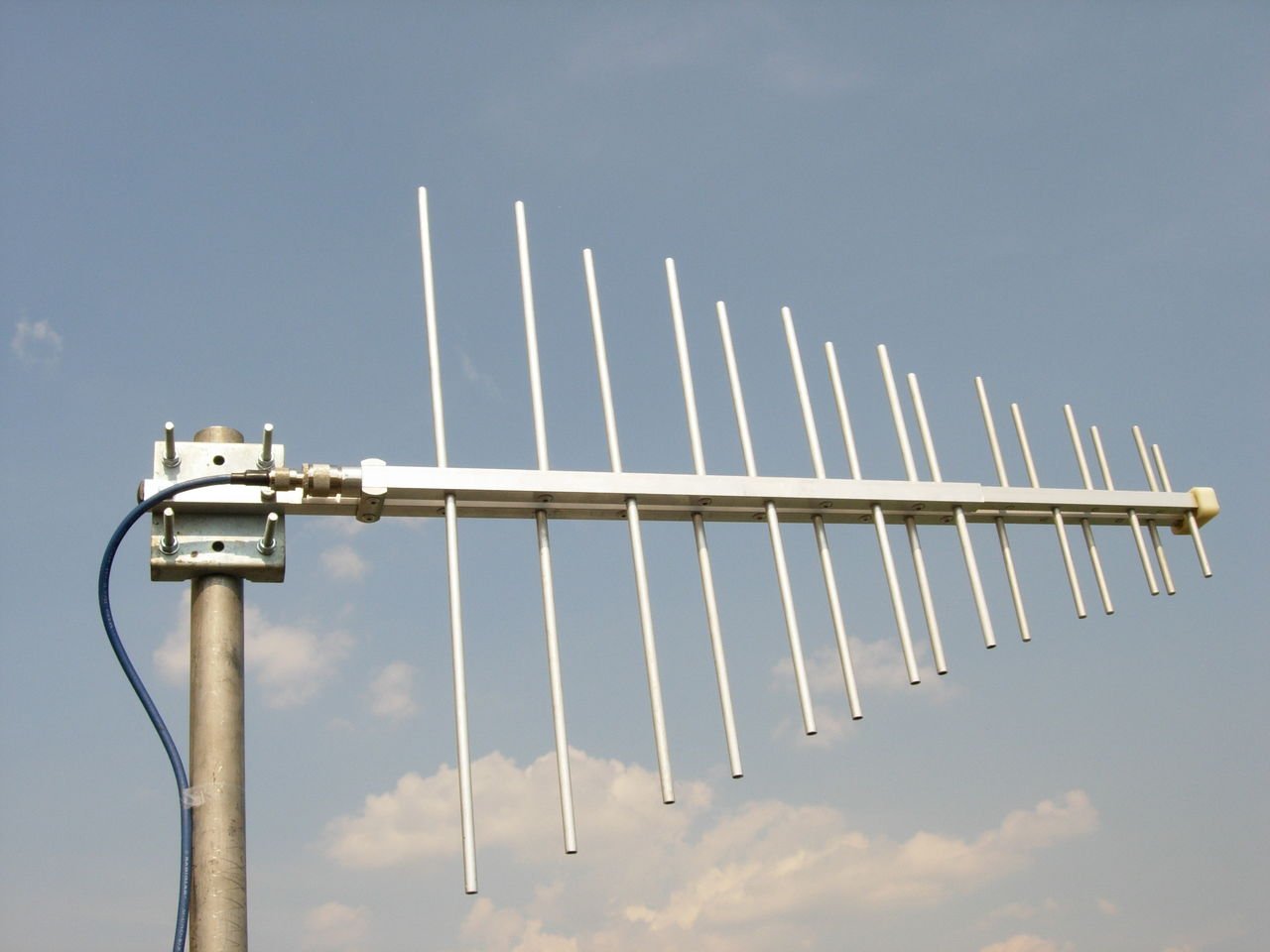

На большие расстояния лучше собирать волновой канал или логопериодическую схему. Из простых конструкций хорошо себя зарекомендовала антенна Туркина, доработанная Поляковым.

Для примера, в моей местности удаление от телебашни составило 25 км, что входит в зону уверенного приема, а частота сигнала - 626 МГц вертикальной поляризации.

Длину электромагнитной волны рассчитываю через скорость света по частоте: λ=300/626=0,48 метра. Полуволна составит 24 см, а четверть - 12.

Под эти характеристики я делал 4 тестовые антенны для цифрового телевидения своими руками, которые описываю ниже.

Антенна Харченко для цифрового ТВ: насколько уверенно работает

Общий вид собранной мной конструкции показываю фотографией. С учетом вертикальной поляризации она расположена в форме восьмерки, а для горизонтальной ориентации ее поворачивают бабочкой.

Для наглядности рассмотрения перевернул ее обратной стороной: экраном к передающему центру, а активным вибратором, выполненным из медной шинки - в комнату.

ТВ кабель просто примотан изолентой по одной стороне квадрата, закреплен на стойке и в моем случае служит еще крепежным элементом: просто перекинут через карниз шторы: на нем висит антенна.

Мою конструкцию уже повторили многие соседи. Наблюдаю это вот таким оформлением окон.

Люди подвешивают восьмерку даже на занавески, стали делать ее без экрана и крепежной рейки: один активный вибратор уверенно обеспечивает прием. Этим упрощают сборку. Однако, в случае появления посторонних помех экран советую все же собирать.

Делаю вывод, что антенна Харченко в зоне уверенного приема работает вполне надежно. Поскольку ее расчет и монтаж простой, не требует дефицитных деталей, то рекомендую к сборке.

Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами

Для определения габаритов конструкции Харченко я нашел много рекомендаций, которые, мягко говоря, не стыкуются, но работают. На картинке привожу только 3 методики расчета.

А еще есть онлайн калькуляторы, вычисляющие различные размеры. Все это я объясняю тем, что такая конструкция не критична к точности изготовления, что считаю ее преимуществом.

Для проверки выбрал ту методику, где сторона квадрата составляет 0,25 длины волны электромагнитного колебания λ. Здесь надо меньше материала, а условия работы наиболее усложненные.

Умножаю длину волны 48 на 0,25 и получаю сторону квадрата 12 см.

Тогда она станет захватывать чуть больший диапазон сигналов за счет того, что подобная форма вибратора обрабатывает все амплитуды полуволн напряженности, которые умещаются внутри нее. За счет этого и обеспечивается ее широкополосность.

Как сделать антенну Харченко: личный опыт «сборки на коленке» с фотографиями

Активный вибратор делал из медной шинки прямоугольного сечения 1х4 мм.

Такой профиль сложно выгибать. Приходится работать в тисках. Проще работать с круглым сечением. Среднюю часть зачистил от лака и пропаял паяльником контактные площадки.

По одной стороне квадрата примотал изолентой коаксиальный кабель и припаял его токоведущие жилы к подготовленным площадкам.

За счет созданной полупетли образуется угол согласования волновых сопротивлений кабеля и антенны. Это наиболее простая в исполнении конструкция. Но она играет важную роль.

Показываю это подключение дополнительными фото на готовой антенне.

Разметил деревянную рейку, просверлил в ней тонкие отверстия.

Вставил в них отрезки проволоки, длина которых немного перекрывает площадь активного вибратора, заклинил их спичками. Можно еще клея добавить.

Получилась вот такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем.

Здесь показываю ее расположение на окне во время работы прошлым летом.

А этот снимок сделал недавно: показываю еще ее один вид.

В это время я уже отказался от использования антенны для цифрового ТВ DVB T2 после Ясна от Белтелеком.

Антенна для цифрового ТВ из кабеля: как быстро сделать

На сборку этой схемы потребуется только отрезок коаксиального ТВ кабеля длиной порядка метра, нож, паяльник, хотя можно обойтись без него.

Петля работает в зоне уверенного приема, обладает хорошими характеристиками даже внутри плотной застройки многоэтажных зданий из железобетонных плит. Поскольку довольно простая сборка у меня заняла порядка 5 минут времени, то ее можно проверить хотя бы ради любопытства.

Объясняю технологию монтажа.

Размер окружности собранной петли соответствует длине волны электромагнитного колебания. У меня, как показано выше, это 48 см.

Разделываю один конец коаксиального кабеля на расстояние порядка 5 сантиметров. Для наглядности рядом положил спичечный коробок со стандартными размерами 3х5.

От начала разделки отмерил расстояние полуволны: 24 сантиметра. Дальше необходимо сделать участок, на котором будет разорвана экранирующая оплетка.

Ее расстояние делаем 2 см. На этом отрезке внимательно проверяйте отсутствие проволочек и электрических связей. Должна быть видна только полиэтиленовая изоляция центральной жилы.

Затем по длине кабеля от созданного разрыва отмеряю еще повторно 24 см и снимаю верхнюю защитную оболочку из полиэтилена по кольцу шириной 1 сантиметр.

Работать надо аккуратно. Экранирующая оплетка и ее электрические связи должна быть сохранена .

Показываю этот участок крупным планом.

Теперь осталась самая малость: проверяю отсутствие коррозии на зачищенных оплетках, плотно скручиваю пальцами между собой токопроводящий экран с центральной жилой. Необходимо замкнуть их накоротко.

Образуется скрученный конец длиной порядка 5 сантиметров. Остается плотно обмотать его вокруг открытого участка изоляции шириной 1 см. Петля готова.

С обратной стороны кабеля припаивается штеккер для подключения в гнездо телевизора. Эту тривиальную операцию опускаю. Сложностей в ней нет.

Антенна для цифрового ТВ из кабеля своей плоскостью петли ориентируется перпендикулярно направлению передающей станции.

Положительный момент: материал петли выполнен из того же материала, что и последующий фидер для подключения к телевизору. У них одинаковое волновое сопротивление. Ничего согласовывать не требуется.

Антенна из провода: самая легкая сборка для телевизора

Принимать цифровой сигнал на телевизор в зоне до 30 км можно на простое проволочное одинарное или двойное кольцо из медной проволоки, взятой отрезком электропроводки 2,5 мм кв.

Показываю технологию его сборки из двух колец. Если вас заинтересует упрощенный вариант, то второй элемент не монтируйте.

Протяженность окружности кольца должна соответствовать длине волны ТВ сигнала передатчика. В моем примере это 48 см. Откусываю два отрезка провода: L1 и L2 с запасом по сантиметру для соединения концов.

Сгибаю будущие вибраторы кольцами, а концы их зачищаю. На коротком отрезке делаю маленькие колечки для подключения второй заготовки.

Вставляю один вибратор в другой, колечки обжимаю пассатижами.

Показываю этот процесс в большем масштабе.

Подготавливаю конец коаксиального кабеля к подключению снятием изоляции.

Скручиваю все концы.

Пропаиваю места соединения паяльником.

Получилась вот такая простая антенна из провода, состоящая из двух колец.

Ориентировать ее надо стороной длинной проволоки к передатчику. Кольца можно выгнуть формой шестиугольника. Тогда они займут более устойчивое положение.

Фотографией ниже просто показываю принцип: придания особой точности размеров геометрической фигуре не занимался. Сделайте лучше для себя.

Антенна из провода собрана. Включаем ее в работу и проверяем качество принимаемого сигнала на телевизоре.

Придать декоративные свойства конструкции поможет любая мягкая игрушка. Располагать эту антенну надо около телевизора или ресивера. Превышать длину коаксиального кабеля более полуметра нежелательно.

На сборку подобной конструкции нужно потратить менее 10 минут, никаких трудностей она не представляет, как и предыдущая схема, а работа ее происходит за счет собранной петли.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

  • D1-D3 - пассивные элементы;
  • V1, V2 - активная часть, собранная схемой двойного швейцарского квадрата;
  • R - функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Номера каналов DVB-T2 (кликните мышкой для справки)

Канал Частота, МГц Канал Частота, МГц
21 474 46 674
22 482 47 682
23 490 48 690
24 498 49 698
25 506 50 706
26 514 51 714
27 522 52 722
28 530 53 730
29 538 54 738
30 546 55 746
31 554 56 754
32 562 57 762
33 570 58 770
34 578 59 778
35 586 60 786
36 594 61 794
37 602 62 802
38 610 63 810
39 618 64 818
40 626 65 826
41 634 66 834
42 642 67 842
43 650 68 850
44 658 69 858
45 666

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.

Качественные антенны всегда было сложно достать - советская промышленность их практически не выпускала, поэтому люди сами изготавливали их из подручных средств. Сегодня ситуация практически не изменилась - в магазинах можно найти только легкие алюминиевые китайские поделки, которые не показывают хороших результатов и редко живут больше года. Что делать, если вы любите смотреть телевизор, а качественного приема нет? Ответ прост - сделать телевизионную антенну своими руками. При наличии свободного времени и пары умелых рук с этим сможет справиться каждый.

Введение

Совсем недавно в России действовало аналоговое телевидение, но теперь практически вся страна перешла на цифровое вещание. Его главное отличие в том, что оно работает в дециметровом диапазоне.

Создать самодельную антенну для цифрового диапазона можно в домашних условиях

Это было сделано из соображений экономии и безопасности - уход за передающими антенно-фидерными станциями фактически не требуется, их обслуживание сведено к минимуму, вред от контакта с мощными передатчиками для мастеров минимальный. Но у подобных станций есть один серьезный недостаток - малая мощность. И если в большом городе сигнал зачастую можно поймать даже на отрезок медной проволоки, то вдали от передатчика прием может быть затруднен. Если вы проживаете за городом, в отдаленных районах или деревнях, то придется собирать собственную антенну и выводить ее на улицу, чтобы поймать нужный сигнал.

Внимание: проблема с сигналом может возникнуть даже в центре города. Дециметровые волны практически не глушатся другими источниками, но отражаются от толстых железобетонных стен. В современных многоэтажках есть много мест, где они полностью затухают, не доходя до приемника телевизора.

Также стоит отметить, что DVB-T2 (новый стандарт телевидения) предлагает довольно постоянный, но слабый сигнал. При уровне шумов на полторы-две единицы выше нормы телевизор достаточно четко воспроизводит эфир, но как только шум превышает 2 дБ сигнал полностью пропадает. Цифровое телевидение не чувствительно к электромагнитным помехам - его не сбивает работающий холодильник или микроволновка. Но если в системе возникает рассогласование в любом месте, то картинка останавливается или рассыпается. Качественная самодельная антенна для телевизора решит эту проблему, но в некоторых случаях ее придется выводить на улицу или на крышу.

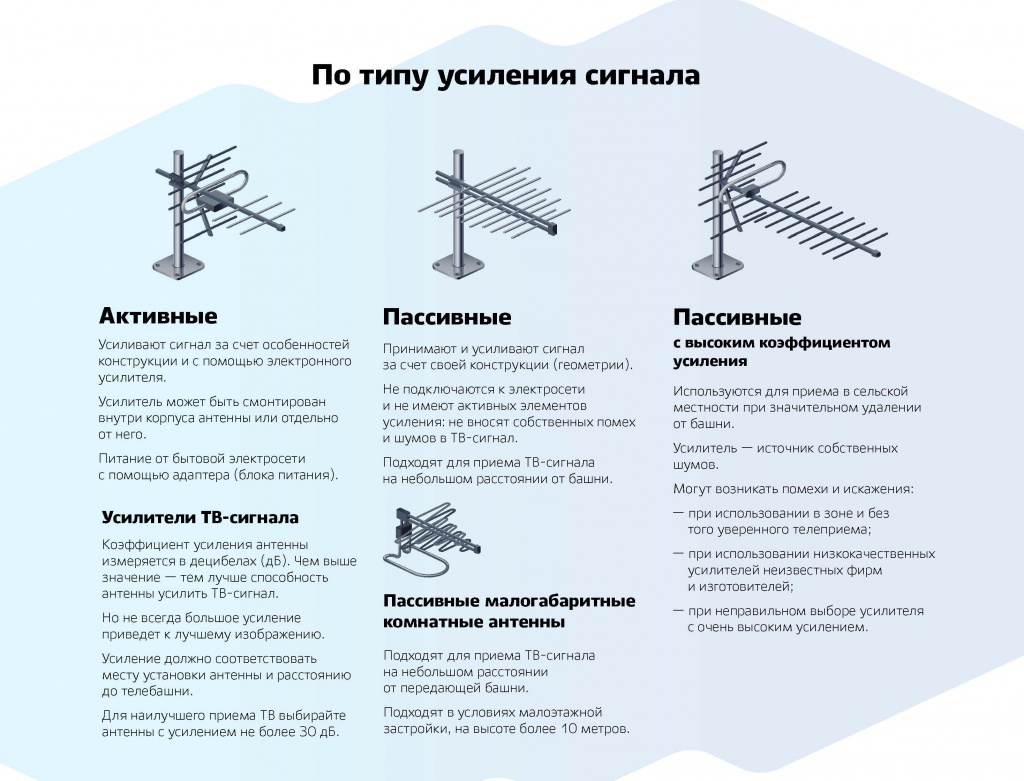

Основные требования к антеннам

Действующие в СССР стандарты на телевидение не подходят к современным реалиям - коэффициенты защитного и направленного действия сегодня практически не влияют на сигналы. Эфир в городах забит и содержит много грязи, поэтому на эти коэффициенты не стоит обращать внимание. Вы гарантировано получите помехи на любых антеннах, поэтому не нужно добиваться уменьшения КЗД И КНД. Лучше улучшить коэффициент усиления антенны, чтобы она принимала большой диапазон эфира и выделяла нужный поток, а не фокусировалась на определенном сигнале. Процессор приставки или телевизора сам вычленит необходимые сигналы и создаст нормальную картинку.

Классическая польская антенна с усилителем

Итак, как сделать антенну для телевизора своими руками? Опытные инженеры рекомендуют строить диапазонные антенны. Они должны быть правильно рассчитаны, принимая сигналы классическим способом, а не за счет инженерных “оптимизаций” и ловушек. Идеальный вариант - устройство полностью отвечает теоретическим расчетам и геометрии. Также построенная антенна должна согласоваться с кабелем на рабочих диапазонах без применения согласовывающих устройств. АЧХ при этом лучше всего создавать гладкой и ровной, поскольку при провале или прыжке амплитудно-частотной характеристики появляются фазовые искажения.

Внимание: аналоговые антенны с ферритовыми УСС, обеспечивающие полноценный прием старого сигнала, практически не работают с DVB. Строить нужно именно “цифровую” антенну.

В статье мы разберем современные типы антенн, работающие с новым цифровым вещанием.

Типы антенн

Какие антенны для цифрового ТВ своими руками можно собрать в домашних условиях? Существует три наиболее распространенных варианта:

  1. Всеволновая, или как ее называют радиолюбители - частотонезависимая. Собирается очень быстро, не требует высоких познаний или специализированных инструментов. Хорошо подходит для частного сектора, поселков, дачных кооперативов - там, где эфир не засорен мусором, но и не в большом удалении от передатчика.
  2. Логопериодическая диапазонная ТВ антенна своими руками. Имеет несложную конструкцию, хорошо принимает сигнал на близком и среднем удалении от передатчика. Может использоваться в качестве выносной, если передатчик расположен далеко, или как домашняя настенная антенна.
  3. Z-антенна и ее вариации. Многие радиолюбители знакомы с метровыми “зэшками” - они довольно крупные и требуют много усилий для сборки. Но в дециметровом диапазоне они довольно компактны и хорошо справляются со своими обязанностями.

Нюансы постройки

Если вы хотите построить качественную антенну, то должны владеть искусством пайки. Нельзя скручивать контакты и направляющие - в процессе эксплуатации они окисляются, сигнал теряется, качество картинки ухудшается. Поэтому все соединения паяются.

Подобные соединения недопустимы - обязательно пропаивайте их

Также вам нужно разобраться с точками нулевого потенциала, в которых возникают токи даже при отсутствии напряжения. Специалисты рекомендуют делать их из единого куска металла, вообще не применяя сварку. Даже качественно сваренные куски могут шуметь на граничных значениях, тогда как цельная полоска “вытянет” сигнал.

Также при создании самодельной антенны для цифрового ТВ вам нужно разобраться с пайкой кабелей. Сегодня для оплетки практически не применяется медь, поскольку она дорогая и быстро окисляется. Современная оплетка выполнена из стали, которая не боится коррозии, но она очень плохо паяется. Ее нельзя перегревать или пережимать. Для соединения используйте 36-40 ваттные паяльники, флюс и легкие припои. Хорошо обмакивайте обмотку в флюс и наносите припой - он прекрасно берется при таком способе нанесения.

Всеволновая антенна

Всеволновая антенна имеет довольно простую конструкцию. Она состоит из треугольников, медной проволоки и деревянных реек. Детальнее конструкцию вы сможете изучить на картинке - она не представляет собой что-то сверхъестественное.

Толщина проволоки может быть любой, расстояние между соседними проволоками - 25-30 мм, расстояние между пластинами - не более 10 мм. Улучшить конструкцию можно за счет отказа от пластин и использования текстолита. Ему нужно придать соответствующую форму или просто снять медную фольгу в форме треугольника.

Остальные пропорции стандартные - высота устройства должна совпадать с шириной, пластины расходятся под прямым углом. Нулевой потенциал находится на крайней линии домашней антенны для телевизора, как раз на пересечении кабеля с вертикальной направляющей. Чтобы избежать потерь качества, кабель нужно притянуть к ней стяжкой - этого достаточно для согласования. Подобная антенна, вывешенная на улицу или направленная на окно, принимает фактически весь диапазон частот, но имеет небольшой провал, поэтому нужно выставить правильный угол при фиксировании антенны.

Кстати, эту конструкцию можно модернизировать при помощи обычных алюминиевых банок от пива и колы. Принцип ее действия следующий: при увеличении размаха плеч происходит расширение рабочей полосы, хотя остальные показатели остаются в изначальных пределах. На этом же принципе работает диполь Надененко, часто применяемый в военных разработках. Алюминиевые банки идеально подходят по форме и размерам, создавая плечи вибратора в дециметровом диапазоне.

Двухбаночная антенна для телевизора

Создать простую баночную антенну можно просто припаяв две банки к кабелю. Эта комнатная антенна для телевизора своими руками подходит для просмотра каналов на небольшой-средней удаленности от передатчиков. Согласовывать в этой схеме ничего не нужно, особенно если длина кабеля менее 2 метров.

Усложнить конструкцию можно, собрав из восьми банок полноценную решетку и используя усилитель от обычной польской антенны. Такая конструкция отлично подходит для вывешивания на улицу в удаленных от передатчика районах. Для усиления сигнала сзади конструкции можно разместить металлическую сетку.

Z-антенна

Существуют сложные конструкции Z-антенн с несколькими контурами, но в большинстве случаев они не нужны. Можно легко собрать конструкцию из обычной медной проволоки толщиной в 3 мм. Если у вас ее нет, то просто купите одножильный медный провод на 3 мм длиной в 120 мм - вам этого вполне хватит для работы. Эта конструкция состоит из двух сегментов. Проволоку гнем по такой схеме:

  1. Стартовый участок длиной в 14 сантиметров. Его край загибается в петлю для соединения с последним (петля 1 см, общая длина первого куска - 13 см).
  2. Второй кусок загибается под 90 градусов (гнуть лучше плоскогубцами, чтобы соблюдать углы). Его длина 14 см.
  3. Третий кусок сгибается под 90 градусов параллельно первому, длина 14 см.
  4. Четвертый и пятый куски - по 13 см, изгиб не доходит до петли на 2 см.
  5. Шестой и седьмой кусок по 14 см, изгибаются под 90 градусов.
  6. Восьмой - возвращается к петле, длина 14, 1 см уходит на новую петлю.

Далее вам необходимо хорошо зачистить две петли и спаять их. Противоположный угол тоже очищается. К ним припаиваются контакты кабеля - к одному центральный, ко второму - оплетка. Разницы, к какому контакту паять, нет . Желательно спаянные места заизолировать, для этого можно использовать герметики или термоплавкий клей. Концы кабеля припаиваются к штекеру и тоже изолируются кембриком.

Собрать такую антенну можно за полчаса

Чтобы избежать смещение сегментов, края можно укрепить. Для этого возьмите обычную пластиковую крышку с пятилитровой бутылки, вырежьте в ней 4 щели, чтобы проволока утапливалась до основания. Пятое отверстие вырежьте под кабель. Затем уложите антенну в крышку (предварительно проверив качество и надежность пайки), и залейте ее термоклеем. Получившаяся конструкция будет практически вечной - она способна принимать устойчивый сигнал на расстояние до 10 км от источника.

Итак, вы уже знаете, что можно использовать вместо антенны для телевизора. На самом деле конструкций значительно больше тех, что мы описали, но даже этих вам будет вполне достаточно. Если вы живете далеко от источника сигнала, то вам понадобятся усиливающие антенны - можно обойтись классической “полькой” с усилением. Ну а если с эфиром вообще все плохо, то используйте спутники.

Интересное по теме:

Какие электрические варочные панели лучше



















  • Убираем ушки на бедрах в домашних условиях
  • Рядом с чем можно сажать клубнику
  • Снуд трикотаж своими руками
  • Украсить торт для мужчины в домашних условиях
  • Валик под ноги своими руками

    • Простая антенна для приема цифрового ТВ — делаем сами

    Цифровое телевидение Т2 набирает обороты популярности. И это закономерно, на смену аналогового телевиденья приходит цифровое и это необратимый процесс. Более того, в ближайшем будущем аналоговое вещание будет вообще прекращено. Что делать пользователям у которых телевизоры без приемника Т2 и нет кабельного телевидения?

    Ответ простой — покупайте приставку Т2. На сегодняшний день цена на приставки Т2 очень снизилась и не выглядит заоблачно. Преимущества довольно большие: у Вас появляется много каналов в цифровом качестве, без ежемесячной плати, при минимальных затратах и без покупки нового телевизора.

    Только сравнив качество цифрового и аналогового ТВ Вы никогда не пожалеете о сделанном выборе.

    По выбору приемников Т2 написано довольно много. Тем более постоянно выпускаются новые модели. Я бы посоветовал брать недорогую, но новую модель, предварительно почитав отзывы на сайтах интернет магазинов. Как правило, работает любой приемник, а вот антенна имеет большое значение. Даже если Вы находитесь недалеко от телевышки, но преграждают многоэтажки и т.п.

    — а это практически всегда, то хорошая антенна — залог беспроблемного (а основное — безнервного) качественного приема максимального количества цифровых каналов ТВ.

    Но дорогая антенна не всегда хорошая антенна. Особенно если у Вас отдаление от телевышки 50 км и более. В магазинах предлагают «специальные» антенны для Т2. На самом деле, ничего «специального» нет, нужна хорошая антенна для ДЦМ диапазона.

    Если у Вас осталась старая ДЦМ антенна — в первую очередь попробуйте подключить ее. Широко распространенные «польские» антенны для приема цифровых каналов Т2 не подходят.

    Предлагаю проверенный вариант простой, в тоже время отлично зарекомендовавшей себя, самодельной антенны для T2 .

    Форма антенны не нова, использовалась уже давно и при приеме ДЦМ аналогового телевидения, но размеры оптимизированы для приема цифровых каналов Т2.
    Стоит заметить, что в интернете предлагается большое количество вариантов самодельных антенн для Т2: из банок от пива, из самого антенного кабеля, переделанную польскую и т.д.

    Это для совсем ленивых, ну и качества от таких антенн не стоит ожидать.

    Итак. В качестве формы антенны взята давно известная «восьмерка». Тело антенны изготавливается из любого токопроводящего материала подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль.

    Медь, конечно, предпочтительней. Я использовал медную трубку диаметром 6 мм. Хороший вариант и медная проволока. Просто такая трубка у меня была.

    Размеры

    Наружная сторона квадрата — 14 см, внутренняя немного меньше - 13 см. За счет этого середина двух квадратов не сходится, оставляем зазор около 2 см.
    Всего понадобится трубка, проволока или другой материал, длинной 115 см (это с небольшим запасом).

    Первый участок 13 см + 1 см для петли (для прочности), если из проволоки, или расклепать для пайки внахлест для трубки.

    Второй и третий - по 14 см, четвертый и пятый - по 13 см, шестой и седьмой - по 14 см, и последний восьмой - 13 см + 1 см, опять же для соединения.

    Концы зачищаем по 1.5 - 2 см, закручиваем две петли друг за друга, а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой.

    Из медной трубки это выглядит так

    Трубку гнуть немного сложнее, но большой точности от нас и не требуется.

    Небольшие изъяны в форме не сказываются на работоспособность антенны. А вот то, что площадь проводника увеличивается это играет в плюс.

    Ну и проводимость у меди выше, чем у алюминия и, тем более, стали. Чем выше проводимость, тем лучше прием антенны.

    Подготовленное к пайке соединение предварительно расклепываем и зачищаем.

    Для пайки надо использовать мощный паяльник (от 150 вт). Простым радиолюбительским на 30 вт. не запаяете. Можно использовать кислоту для пайки.

    Еще раз проверяем геометрию и пропаеваем соединение

    Все простая антенна для Т2 сделанная своими руками готова.

    Если Вас особо не напрягает эстетический вид, можно просто закрепить антенну на штапик или любой другой подручный держатель. Данная антенна разместилась на чердаке, поэтому был применен самый простой метод крепления — изолента. Если антенна будет размещаться на улице — позаботьтесь о более эстетическом и надежном крепеже.

    Это вариант антенны Т2 из алюминиевой проволоки диаметром 3 мм.

    Закреплена одним шурупом на окне. Расстояние до телевышки где-то 25 км. Правда 6 этаж, ниже не проверял, но в данных условиях уровень сигнала 100% и качество 100%. Кабель старый, метров 12 к телевизору. Принимает все 32 канала. Сначала переживал, что не медная, но как оказалось, зря. Все отлично получилось и на обычной алюминиевой проволоке (какая оказалась в наличии). То-есть, если У Вас зона уверенного приема, то можно не заморачиваться и смело использовать алюминий (не знаю, может и сталь подойдет).

    В данной антенне не применяются никакие усилители. Настраивается она очень просто — поворачиваете по максимальному уровню сигнала и качества на каналах Вашего тюнера.

    Цифровая антенна своими руками

    Проверьте остальные каналы и зафиксируйте антенну. При плохом приеме можете поэкспериментировать не только поворачивать, но и менять место расположения и высоту. Очень часто сигнал может быть в разы сильнее, при смещении антенны всего на 0,5-1м в сторону или по высоте.

    Удачи — антенна проверена — 100% работоспособна и лучше как минимум половины, а то и более покупных антенн, где экономят на всем и впаривают фигню за хорошие денежки.

    Типы телевизионных приёмных антенн

    Разрезной вибратор (диполь )

    Диполи бывают: волновые, полуволновые, четвертьволновые.
    Волновые имеют длину вибраторов, равную длине волны принимаемого сигнала, полуволновые — половине, четвертьволновые — четверти. Волновое сопротивление диполя составляет 300 Ом, поэтому для согласования с телевизионным кабелем и телевизором в любительских условиях используется согласующая полуволновая петля, изготовленная из отрезка телевизионного кабеля.

    Кабель снижения (для всех телеантенн) должен иметь волновое сопротивление 75 Ом. Диполь является аналогом комнатной антенны, прилагающейся к телевизорам.
    Общеизвестные антенны: Локус, Дельта и им подобные, в метровом диапазоне являются разрезным диполем, который согласуется с кабелем с помощью специального трансформатора.
    Свойства антенны — широкополосная.

    Коэффициент усиления — 1 дБ. Диаграмма направленности имеет одинаковые по размерам передние и задние лепестки, поэтому она с равным успехом "ловит" радиоволны в рабочей полосе со всех направлений, полезный сигнал и помехи.

    Наклон вибраторов незначительно сказывается на коэффициенте усиления и диаграмме направленности антенны.

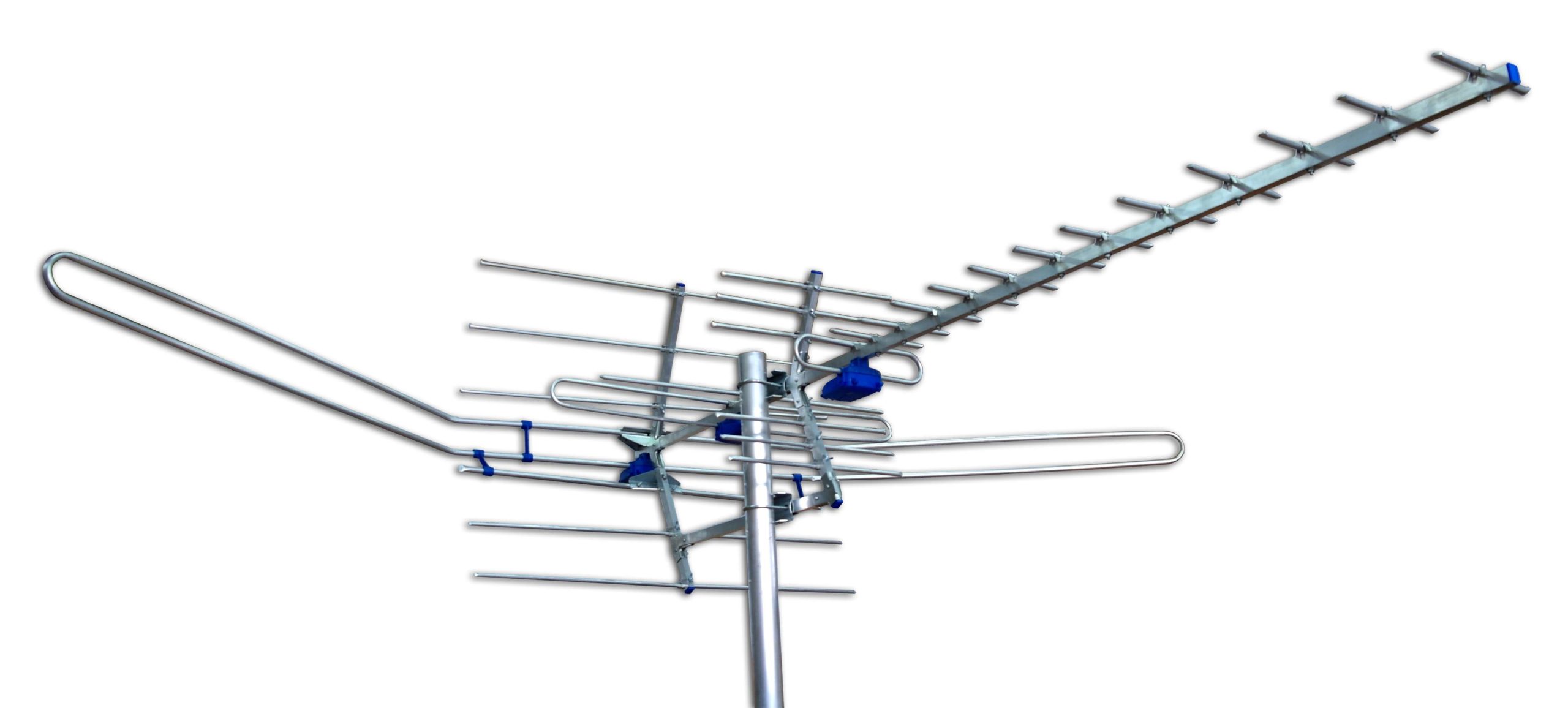

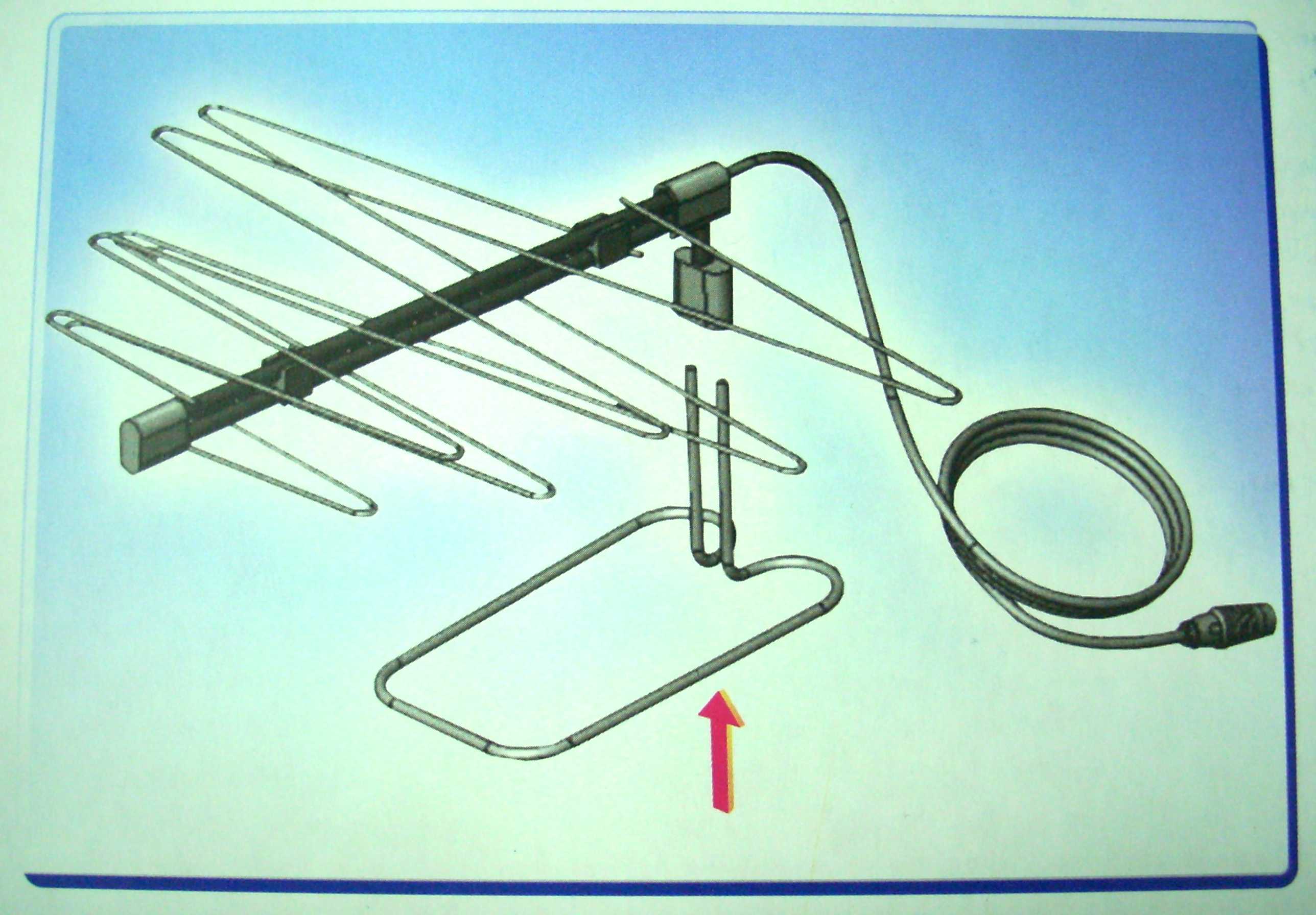

    Комбинированная антенна: метровая — разрезной диполь, дециметровая — логопериодическая

    Петлевой вибратор — одноканальная антенна.

    Коэффициент усиления — 1 дБ. Диаграмма направленности с одинаковыми передним и задним лепестками.

    Используется в качестве эталонной антенны.

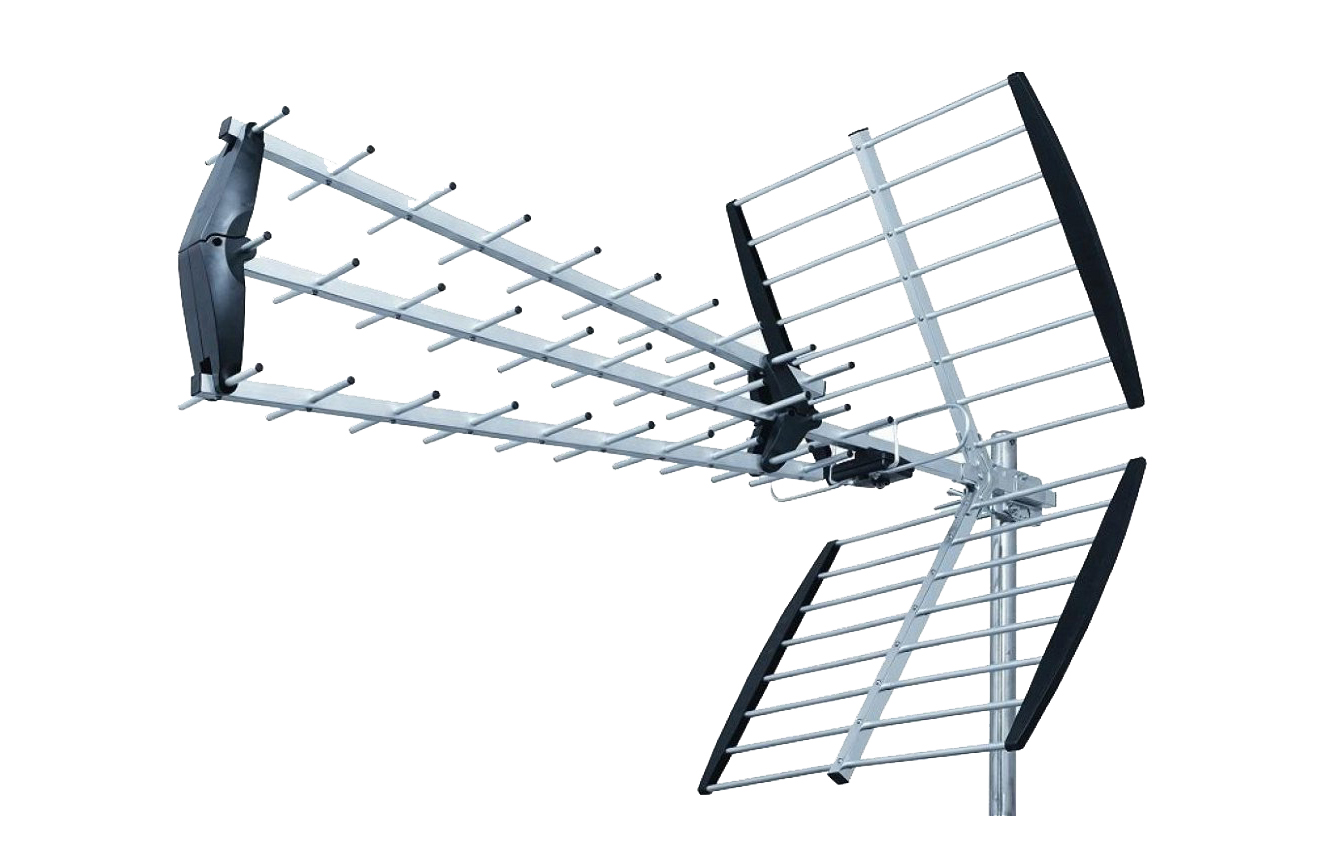

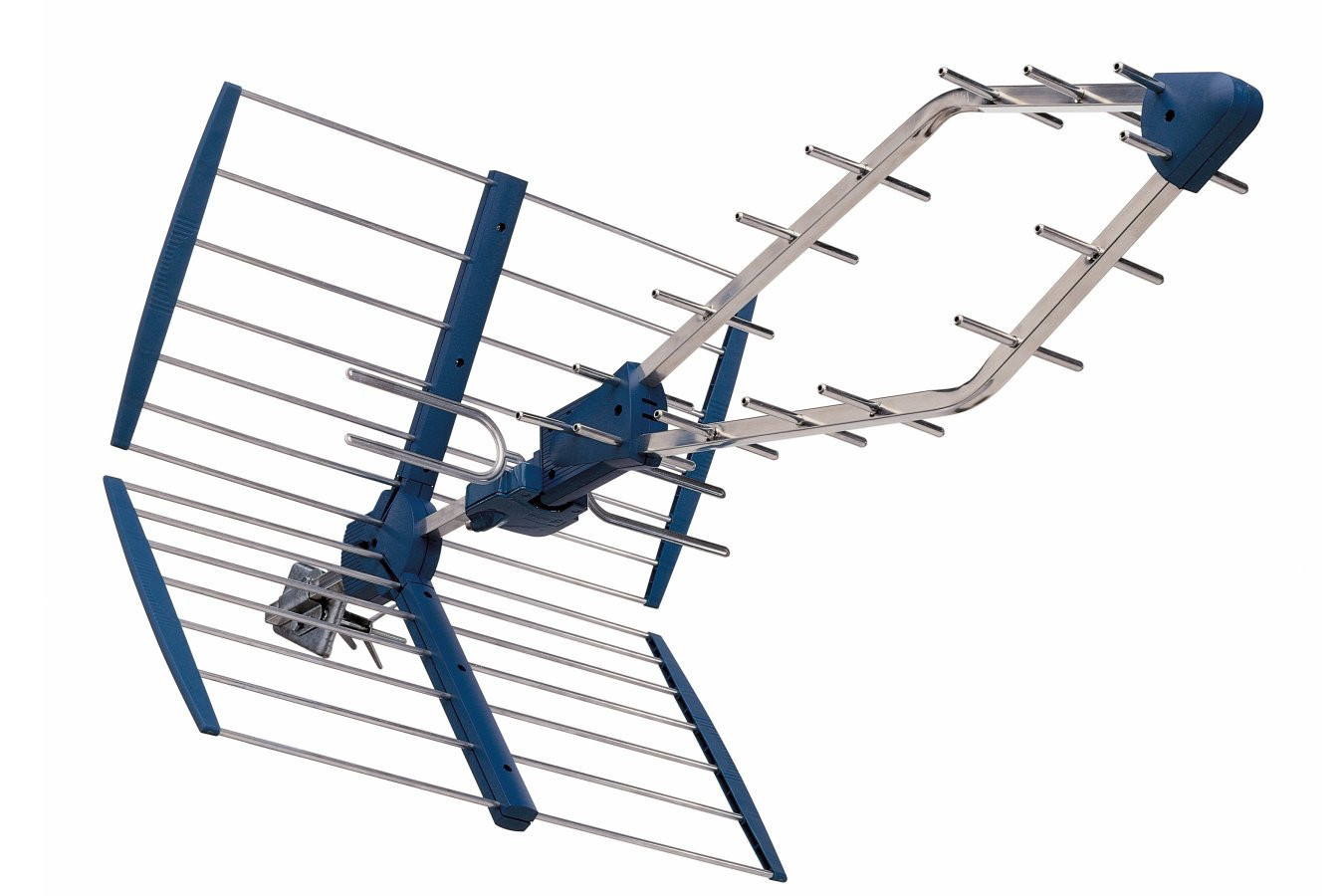

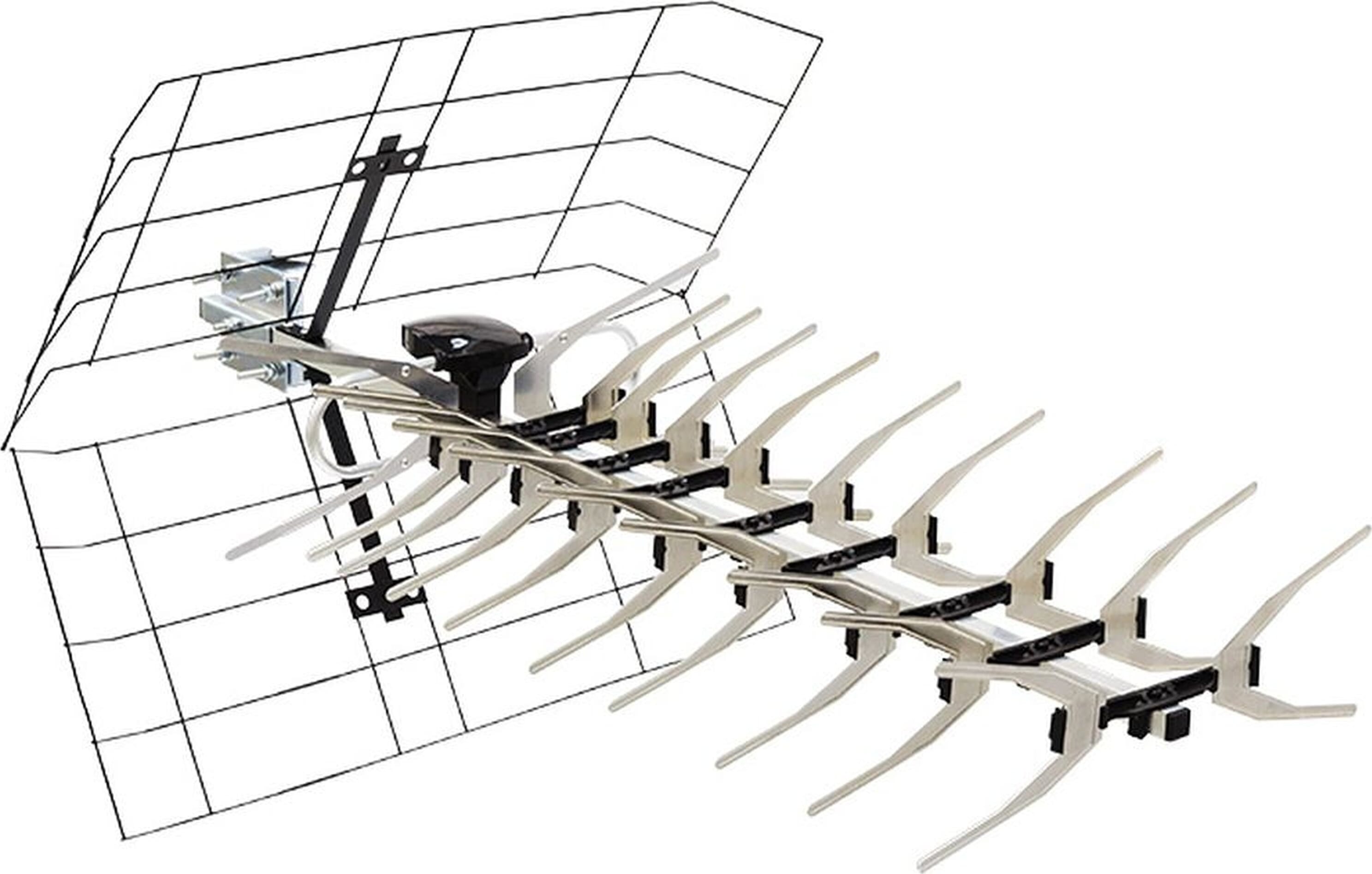

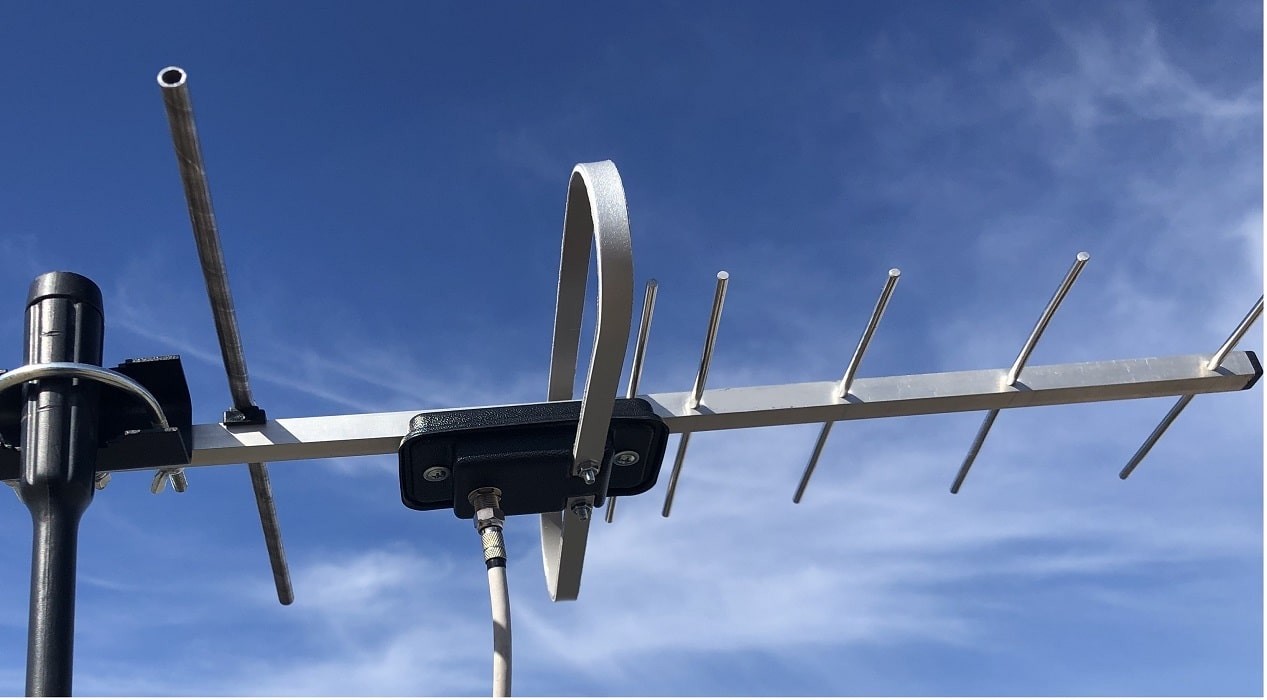

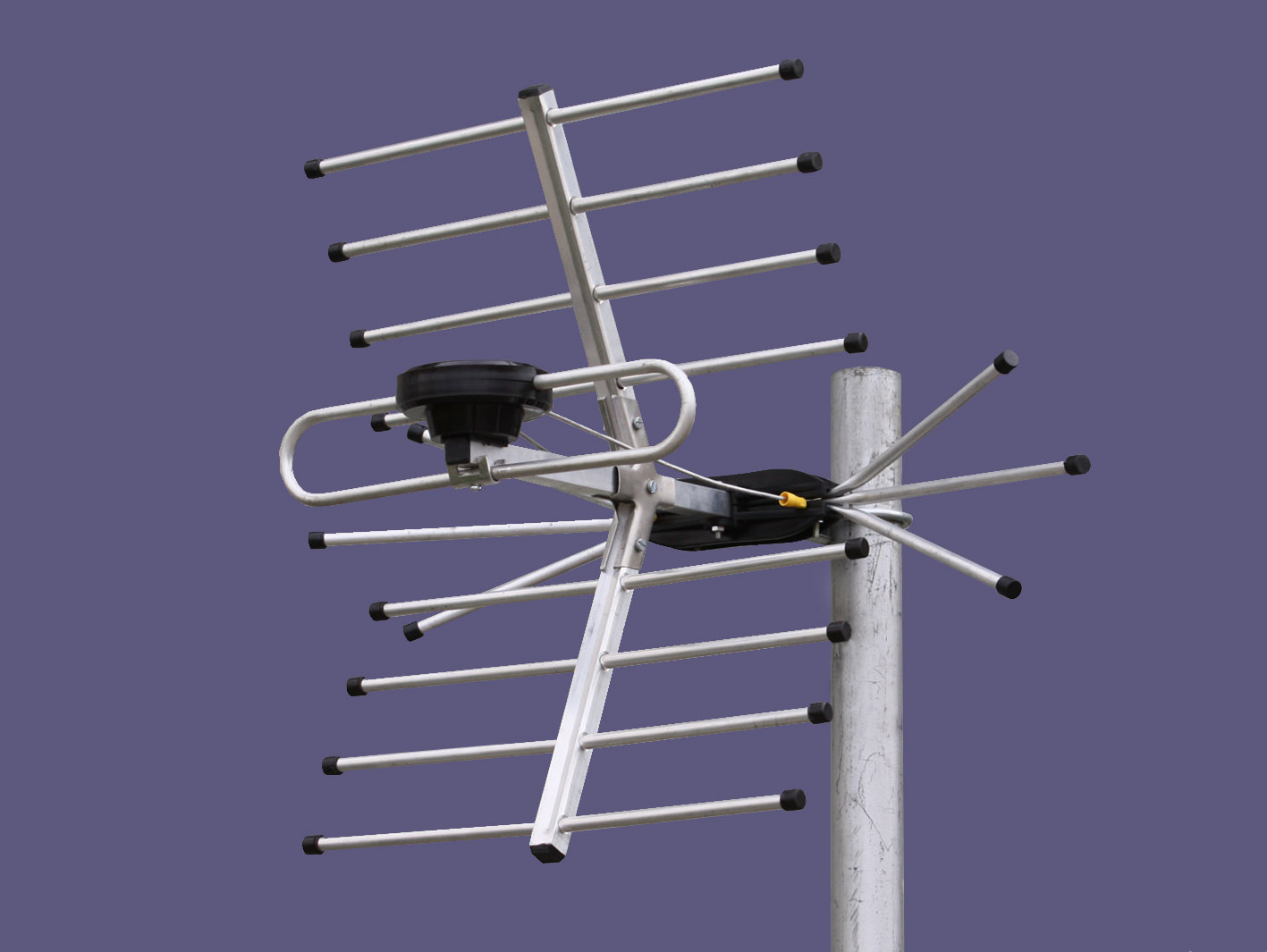

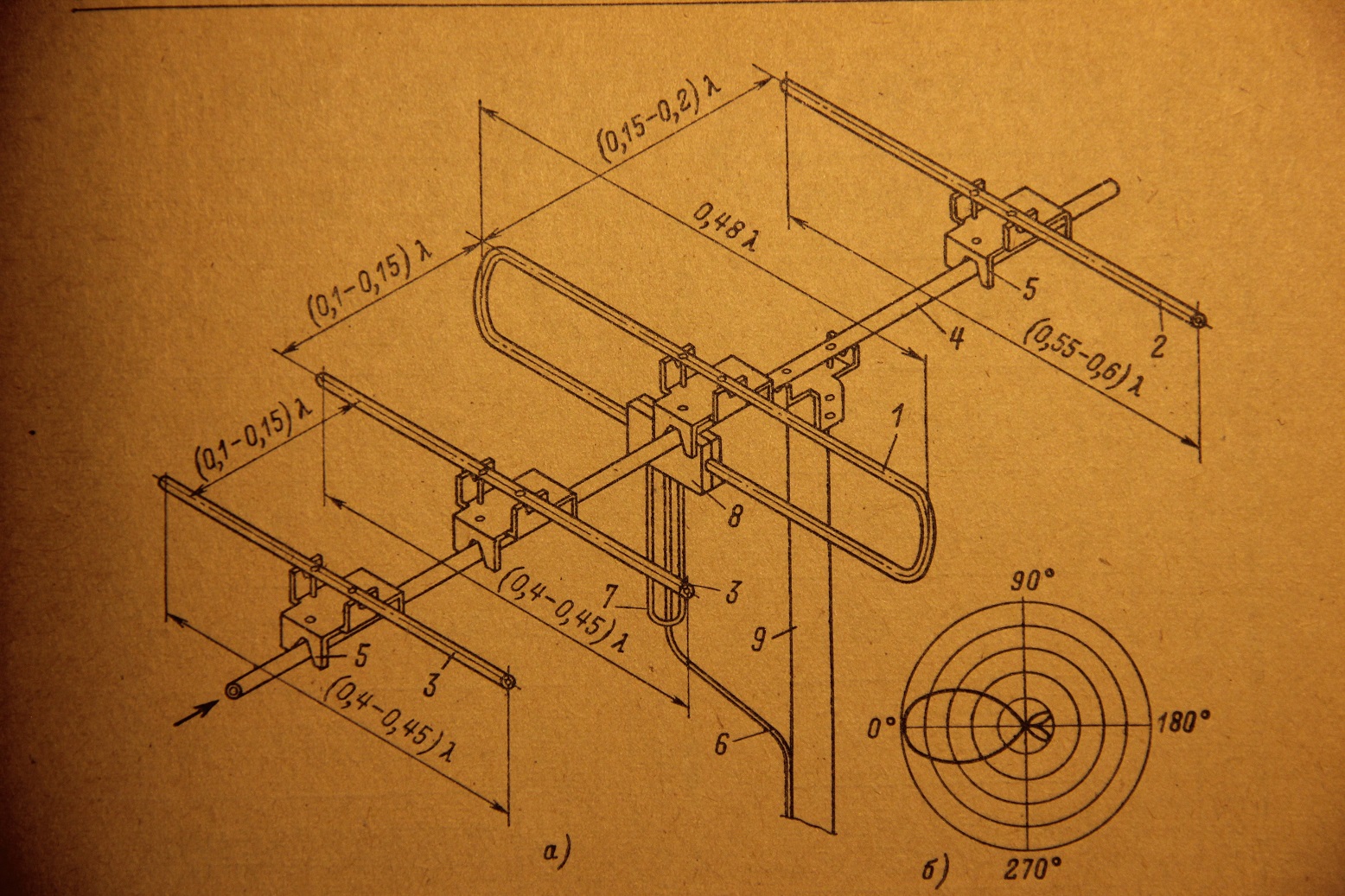

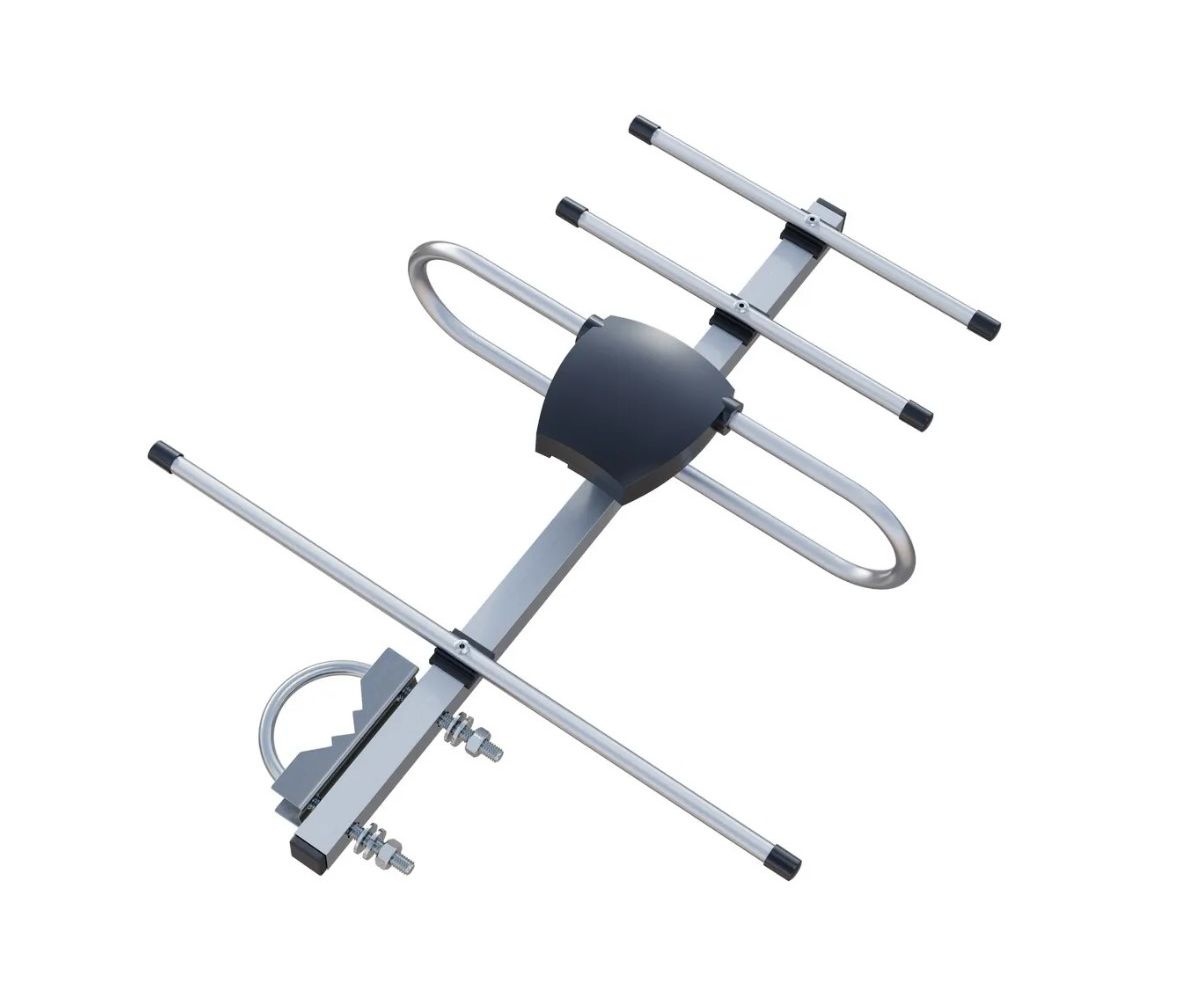

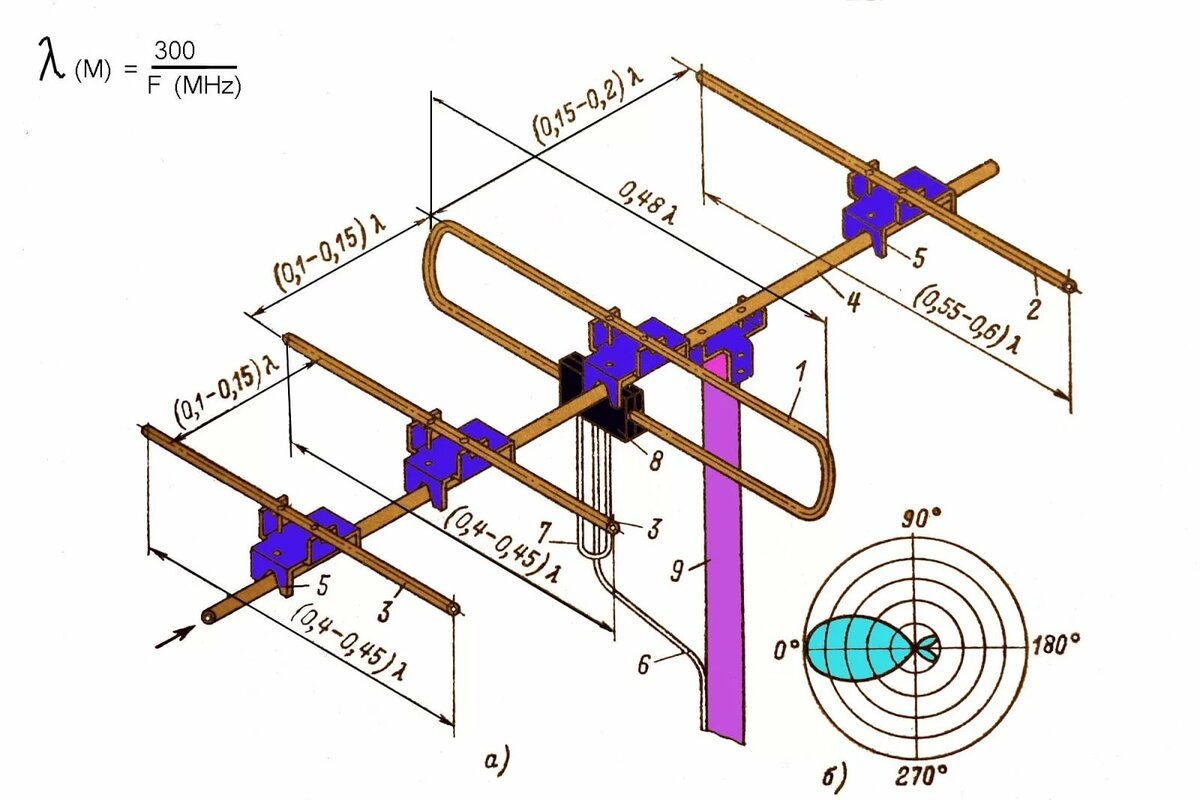

    Антенны типа "волновой канал"

    Петлевой вибратор индивидуально не используется и является активной частью для антенн типа "волновой канал". Антенна "волновой канал" представляет собой набор из активного элемента — вибратора (как правило, петлевой вибратор) и пассивных — рефлектора и нескольких директоров, установленных на одной общей стреле.

    Пассивные вибраторы, расположенные перед активным вибратором (по направлению на телецентр), называют директорами. Вибраторы, расположенные за активным вибратором, называют рефлекторами.

    Рефлектор служит для ослабления приема сигналов с тыла антенны, что улучшают помехозащищенность эфирной антенны. При увеличении числа директоров сужается ширина диаграммы антенны и увеличивается её коэффициент усиления. Для длинных (более 15 элементов) антенн можно считать, что усиление увеличивается примерно на 2.2 dB на каждое удвоение длины антенны.

    Следует отметить одну неприятность, связанную с использованием многоэлементных антенн типа "волновой канал": при добавлении к петлевому вибратору пассивных элементов входное сопротивление антенны уменьшается. Для потребителей это не имеет никакого значения, так как все антенны снабжены согласующим трансформатором. Равномерность частотной характеристики антенны сильно зависит от качества её согласования с кабелем и телевизором, при незначительном рассогласовании неравномерность увеличивается и отдельные телевизионные каналы будут "ловиться" с ослаблением.

    В некоторых случаях лучший результат даёт логопериодическая антенна, которая обладает меньшим коэффициентом усиления (при равном числе элементов), но более равномерной АЧХ.

    Антенны типа "волновой канал"

    Двухэлементные антенны Трёхэлементные антенны Пятиэлементные антенны

    применяются редко, так как их характеристики не намного лучше характеристик одиночного вибратора.

    		 Коэффициент усиления — 5,1-5,6 дБ.

    Передний лепесток диаграммы направленности больше заднего, угол раствора — 70 градусов.

    		 Коэффициент усиления — 8,6-8,9 дБ. Передний лепесток диаграммы направленности больше заднего, угол раствора — 50 градусов.
    Семиэлементные антенны типа Одиннадцатиэлементные антенны Шестнадцатиэлементные антенны
    Коэффициент усиления — приблизительно 10 дБ.

    Передний лепесток диаграммы направленности больше заднего.

    		 Коэффициент усиления — приблизительно 12 дБ. Передний лепесток диаграммы направленности больше заднего. Коэффициент усиления — приблизительно 13,5 дБ. Передний лепесток диаграммы направленности больше заднего

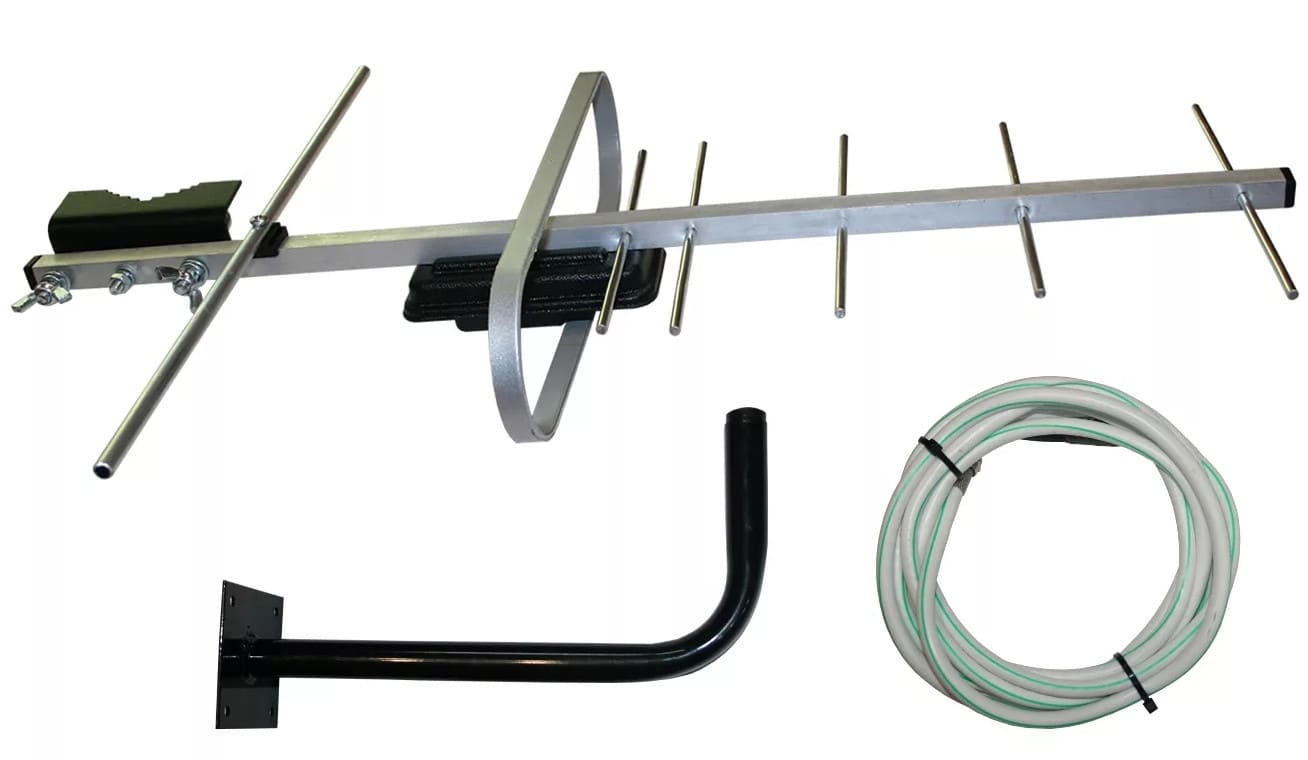

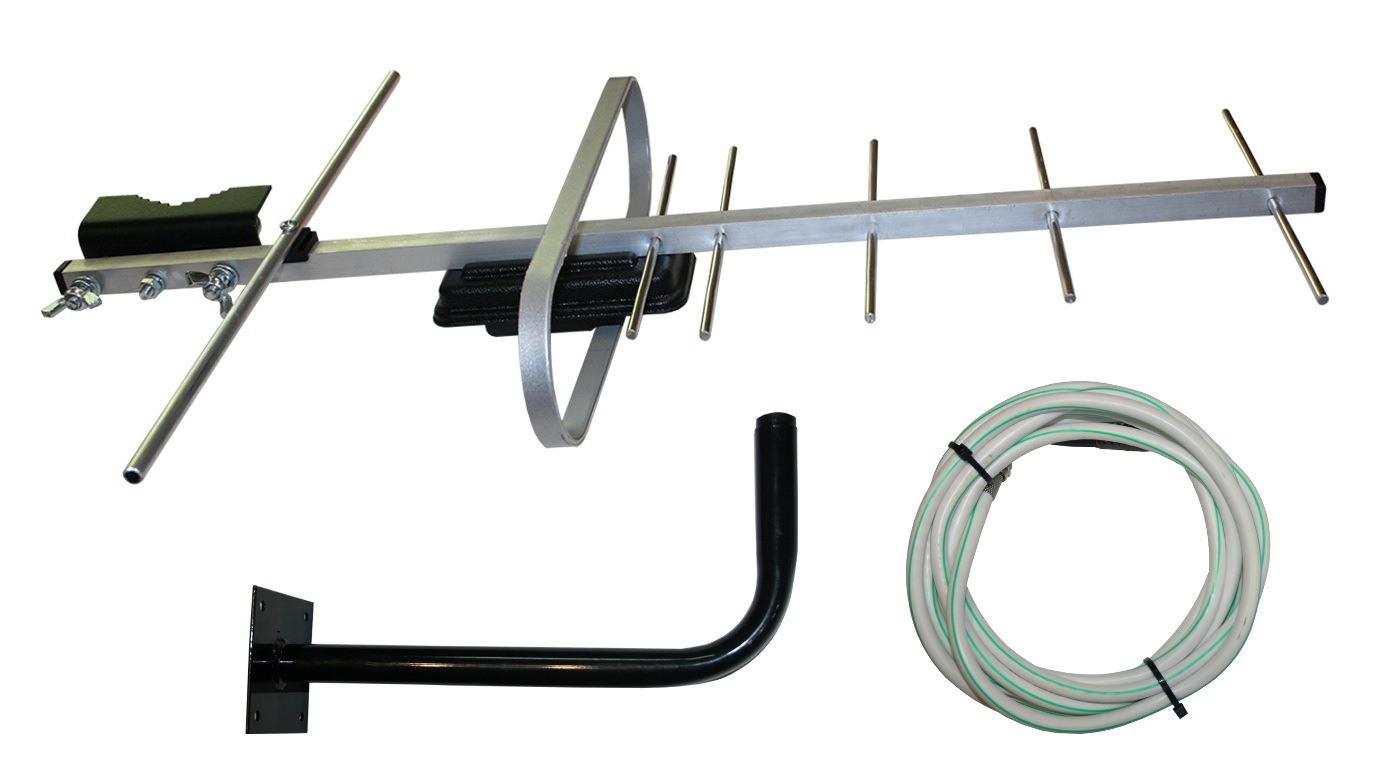

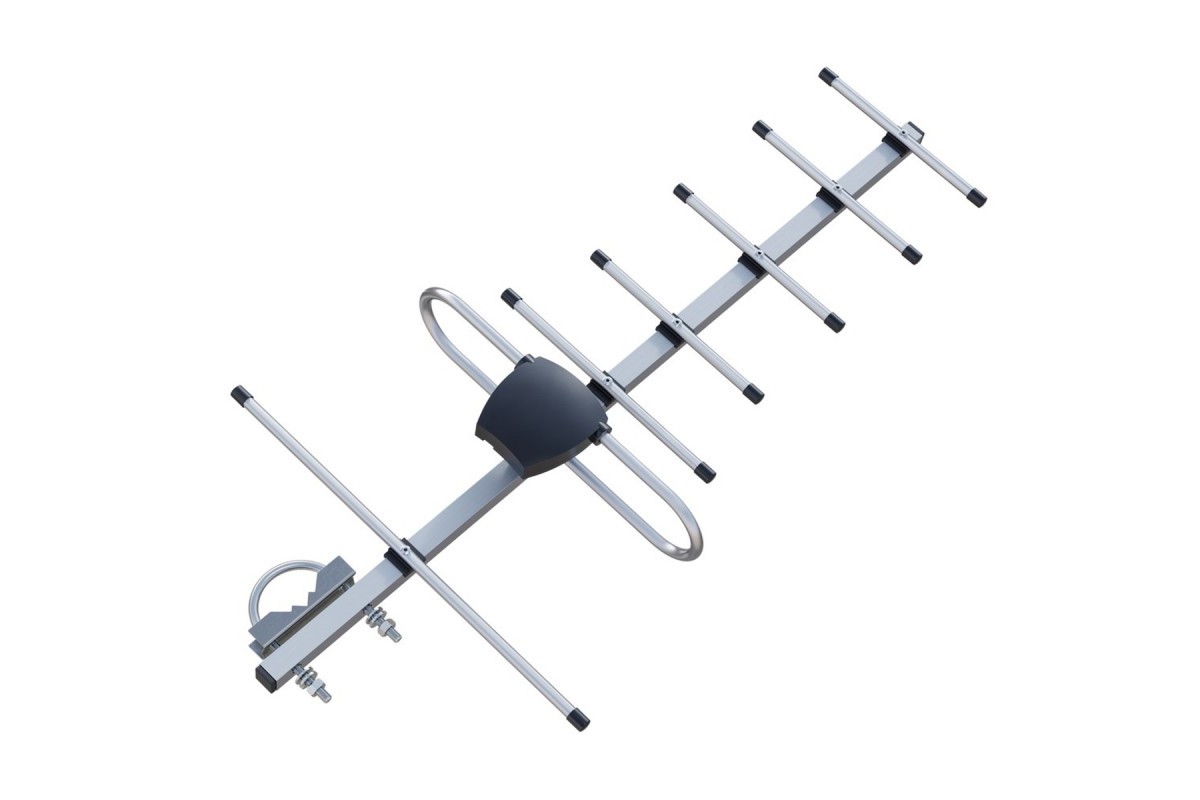

    Антенна Lumax "Волновой канал", 6-12 телеканал

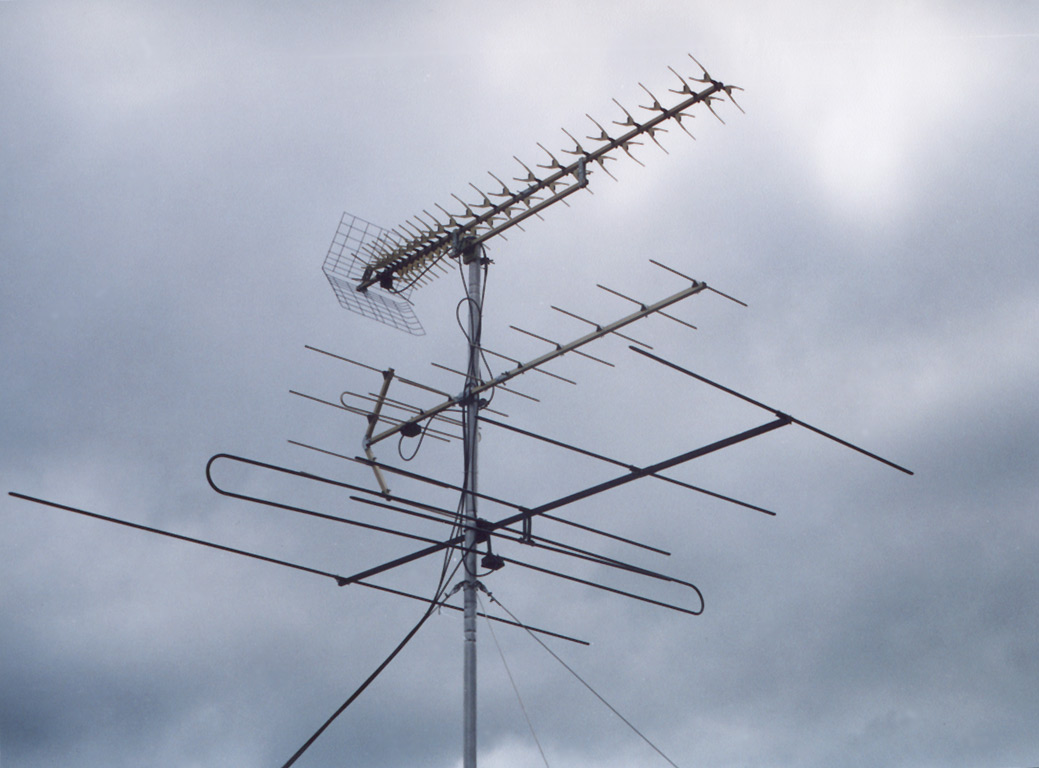

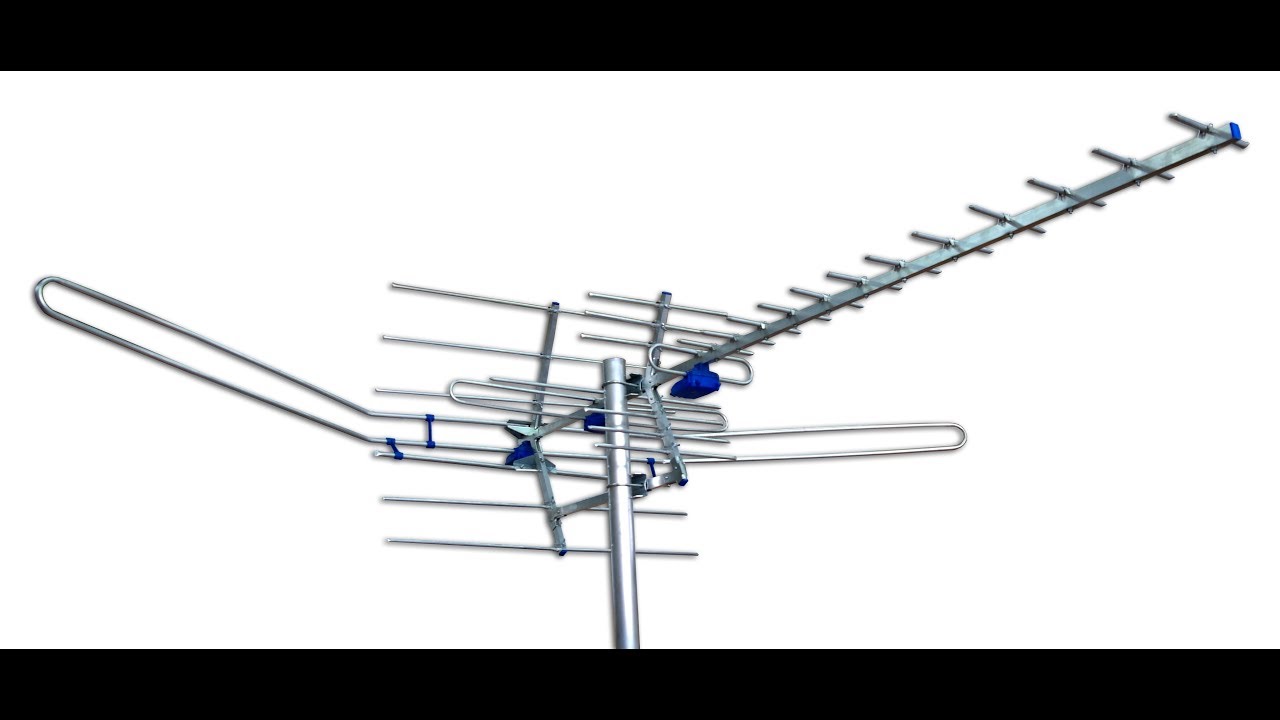

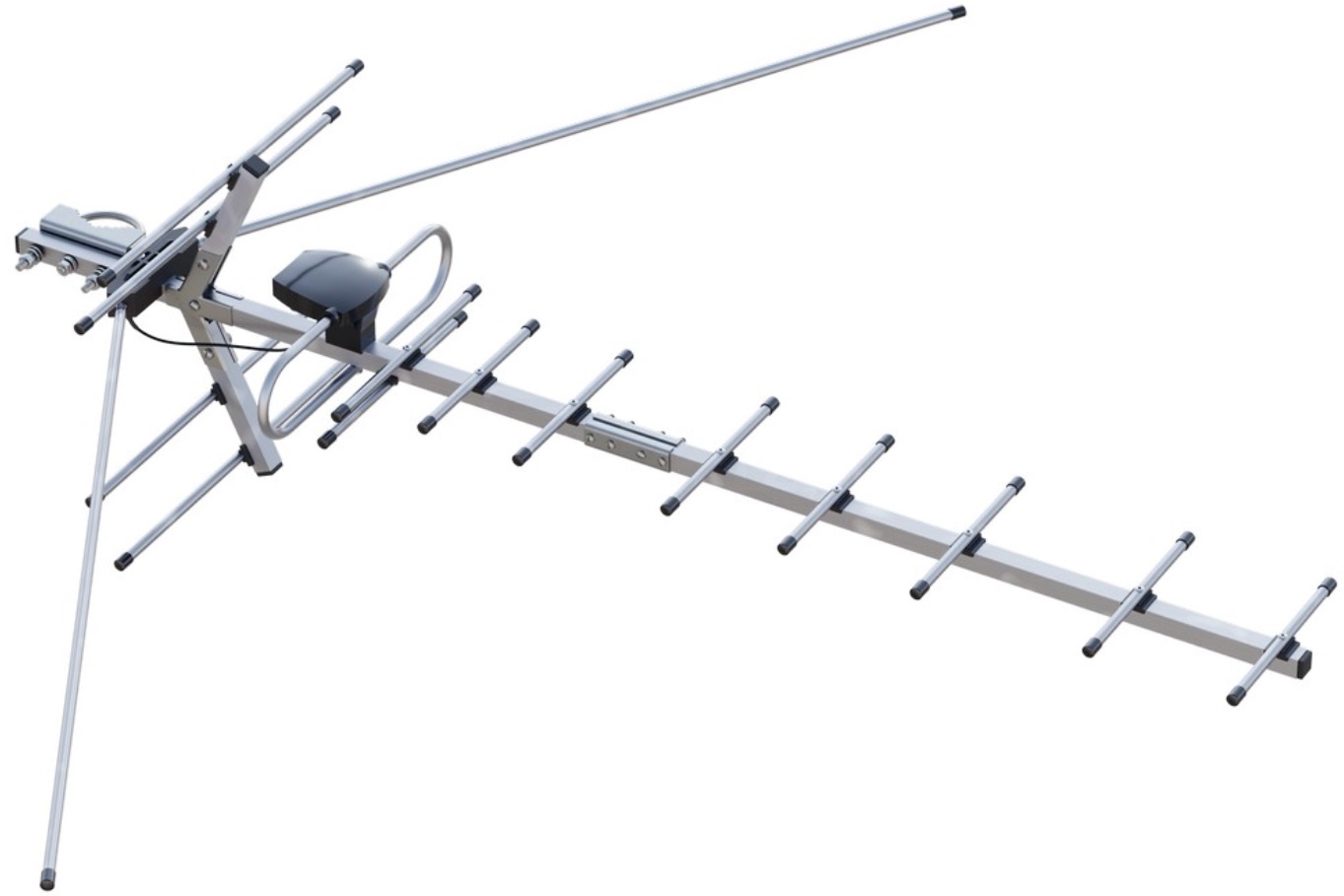

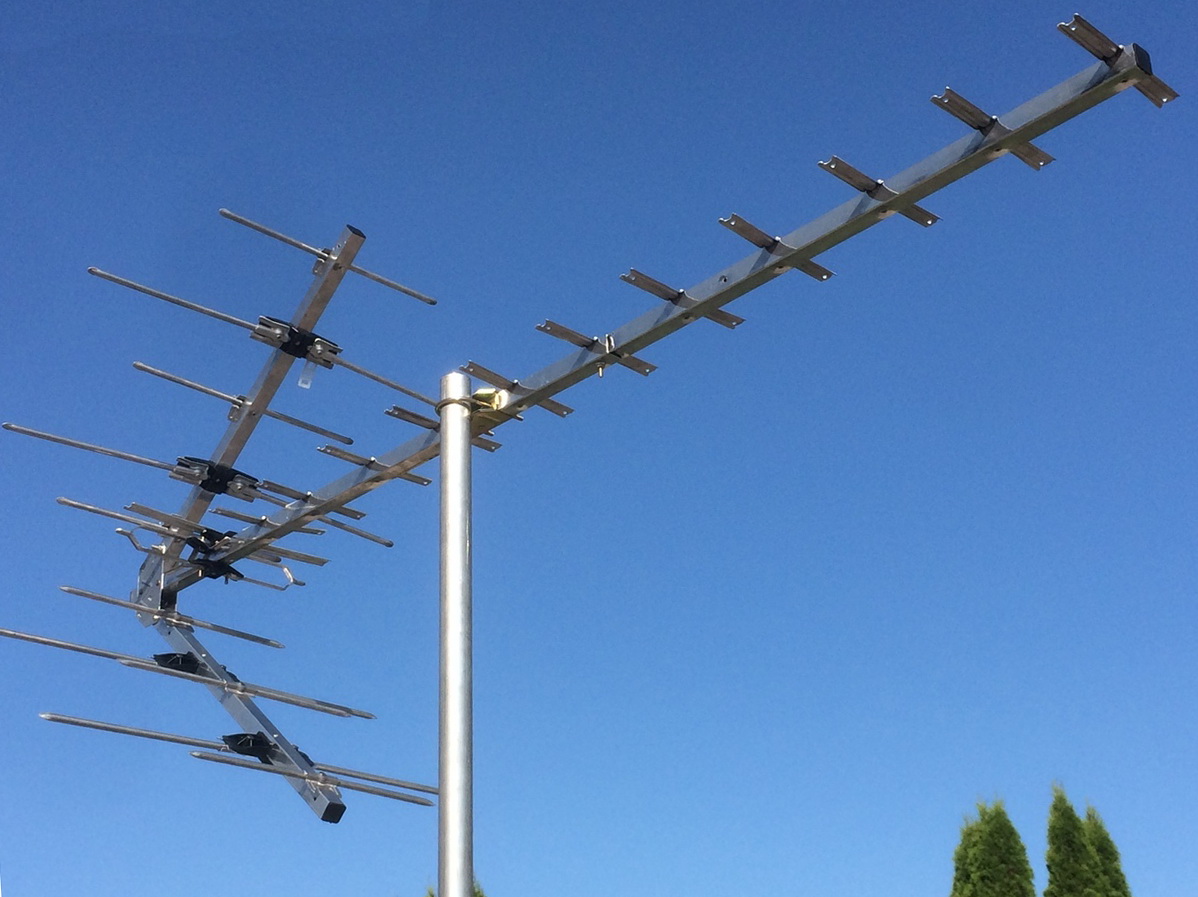

    Антенны типа "Волновой канал" получили широкое распространение в различных профессиональных устройствах радиосвязи и радиолокации.

    Большинство телевизионных коллективных и индивидуальных антенн промышленного изготовления также являются антеннами типа "Волновой канал". Это связано с тем, что такие антенны достаточно компактны и обеспечивают получение большого коэффициента усиления при сравнительно небольших габаритах.

    Логопериодические антенны

    Логопериодические антенны — широкополосные антенны, обеспечивающие приём телеканалов в широком диапазоне частот: метровых и дециметровых волн.

    Рабочая полоса частот логопериодической антенны на низких частотах ограничена размерами наибольшего и наименьшего вибраторов антенны. В рабочем диапазоне обеспечивается хорошее согласование антенны с фидером, а коэффициент усиления практически остается постоянным. Логопериодическая антенна с числом вибраторов, равным 10-11, эквивалентна по коэффициенту усиления трёх — четырёхэлементной антенне типа "Волновой канал". В то же время логопериодическая антенна работает в значительно более широкой полосе частот, чем антенна типа "Волновой канал", что позволяет на одну антенну принимать телеканалы метровых и дециметровых волн.

    Подключение фидера к ЛПА производится без специального симметрирующего и согласующего устройства. Кабель с волновым сопротивлением 75 Ом вводится внутрь нижней трубы с конца и выходит у конца, который направлен на телецентр, здесь оплетка кабеля соединяется с концом нижней трубы, а центральная жила — с концом верхней трубы.
    Принцип работы: в зависимости от длины волны принимаемого сигнала в структуре антенны возбуждаются несколько вибраторов, размеры которых наиболее близки к половине длины волны сигнала, что по принципу действия напоминает несколько антенн "Волновой канал", соединенных вместе, каждая из которых содержит вибратор, рефлектор и директор.

    На данной длине волны сигнала возбуждается только одна тройка вибраторов, а остальные настолько расстроены, что не оказывают влияния на работу антенны. Это приводит к тому, что коэффициент усиления ЛПА оказывается меньше, чем коэффициент усиления антенны "Волновой канал" с таким же числом элементов, но зато полоса пропускания получается значительно шире.

    По аналогии с усилителями, "площадь усиления антенны": произведение (КУ) на ширину (ПП) величина постоянная, поэтому, чем шире полоса пропускания, тем меньше коэффициент усиления при данных габаритах антенны.

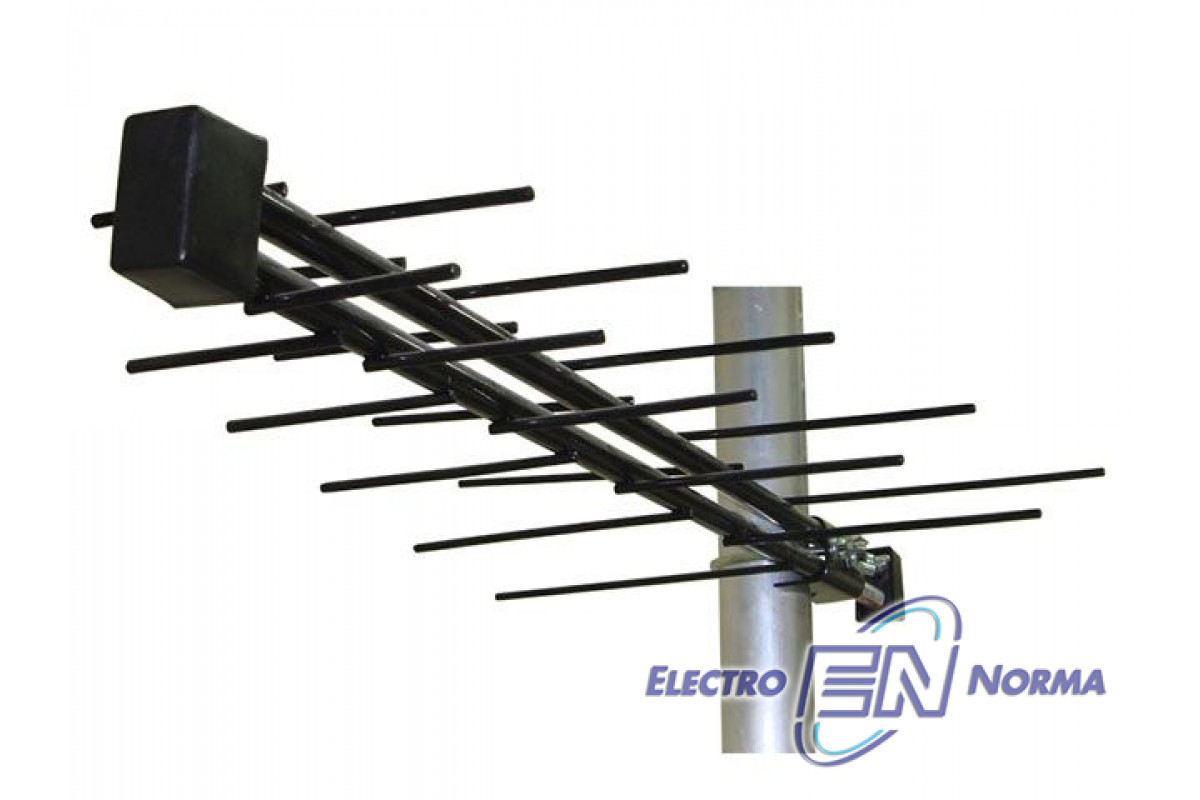

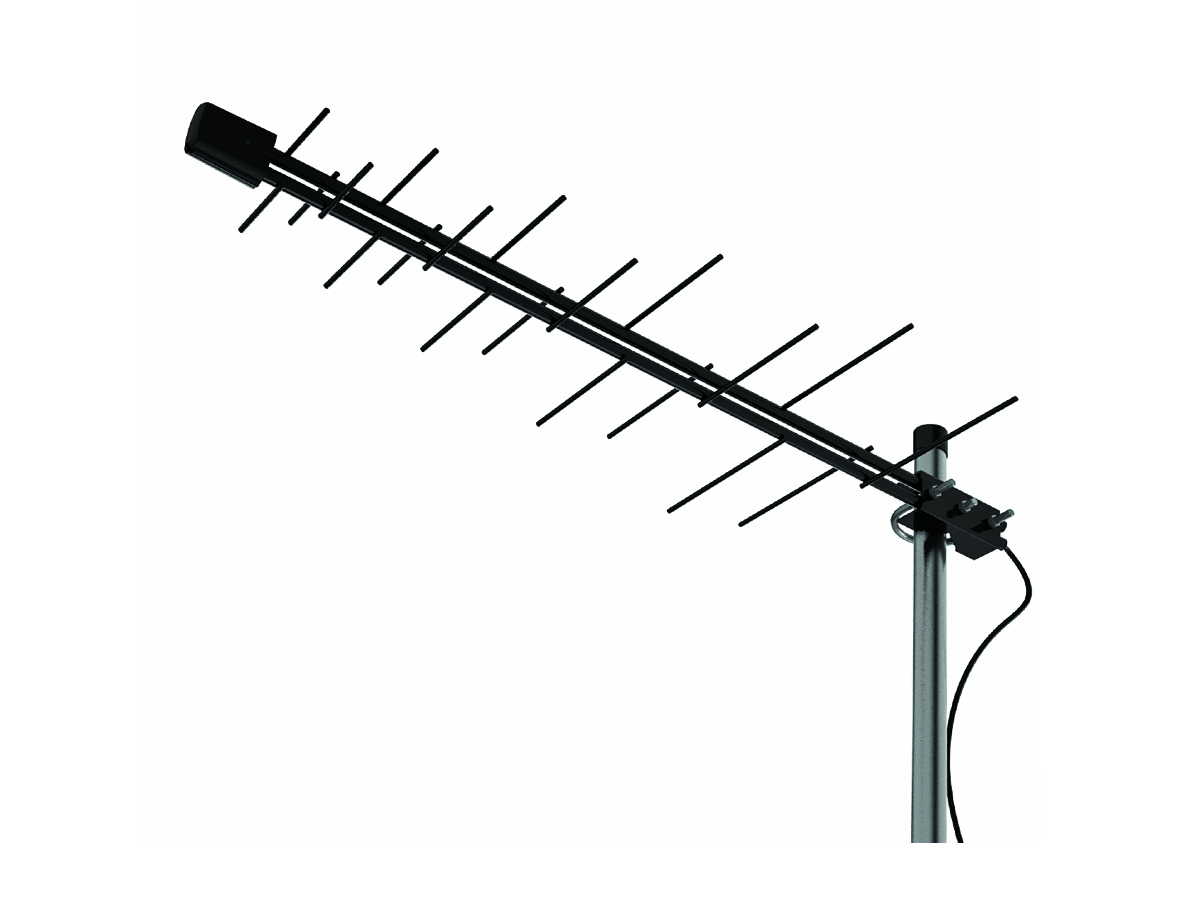

    Логопериодическая антенна РЭМО, 6-69 телеканал

    Логопериодическую антенну используют в зоне уверенного приёма телеканалов, для приёма большого числа телеканалов в благоприятных условиях приёма (отсутствия помех и отражённых телесигналов).

    Рамочные антенны

    Рамочные антенны предназначены для условий приёма телеканалов, когда простейшие антенны илиантенны типа "волновой канал" не могут обеспечить получение на экране телевизора удовлетворительного качества изображения.

    Применяются двух- или трёх элементные рамочные антенну, которые иначе именуется как "двойной квадрат" или "тройной квадрат" соответственно. Рамочные антенны сочетают повышенный коэффициент усиления с простотой конструкции при сравнительно узкой полосе пропускания и не требуют настройки.

    Практическое применение в качестве телевизионных приёмных антенн находят редко. Широко были распространены (самодельные варианты) в "советское время", когда в продаже наблюдался дефицит телевизионных антенн.
    "Двойной квадрат" Одноканальная. Коэффициент усиления — 9-11 дБ.

    Волновое сопротивление около 70 Ом. Передний лепесток диаграммы направленности значительно больше заднего.
    "Тройной квадрат" Одноканальная . Коэффициент усиления — 14-15 дБ. Волновое сопротивление около 70 Ом. Передний лепесток диаграммы направленности значительно больше заднего.

    Синфазные антенные решётки

    Синфазная антенная решётка представляет собой сложную направленную антенную систему, состоящую из отдельных слабонаправленных антенн, разнесённых в пространстве и расположенных таким образом, что фазы наведенных в них сигналов оказываются одинаковыми.

    Как правило, синфазная решётка собирается из одинаковых антенн, расположенных в несколько рядов и несколько этажей. Использование вместо одной антенны нескольких антенн, соединённых в синфазную решётку приводит к сужению диаграммы направленности и увеличению коэффициента усиления по сравнению с коэффициентом усиления одиночной антенны, входящей в состав решётки.
    Одноканальная .

    Коэффициент усиления — увеличивается в пределах от 4 до 5 дБ при увеличении количества антенн в решётке в два раза. Волновое сопротивление примерно 70 Ом. Передний лепесток диаграммы направленности в несколько раз больше заднего.

    Синфазная решётка фирмы Channel Master, USA

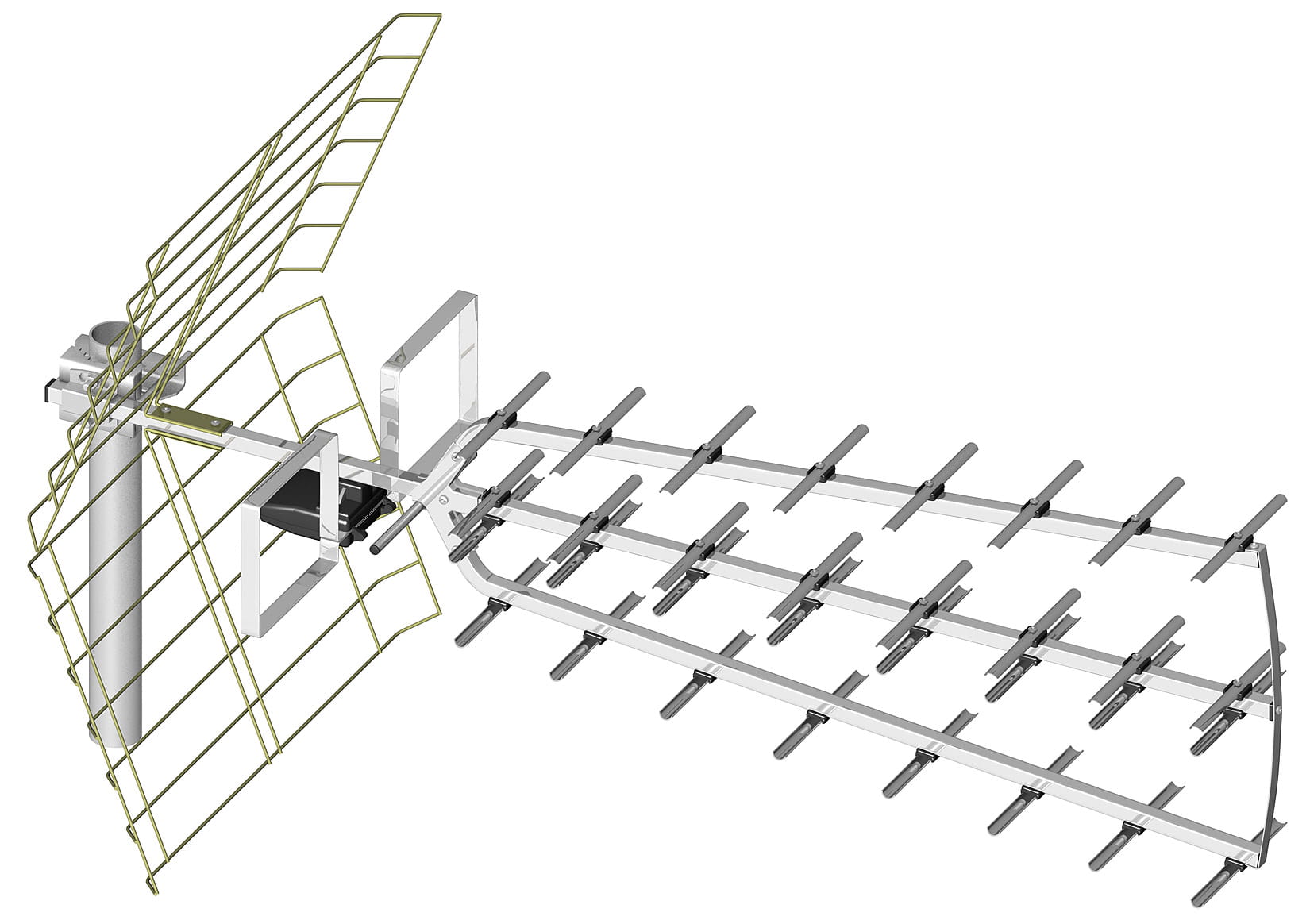

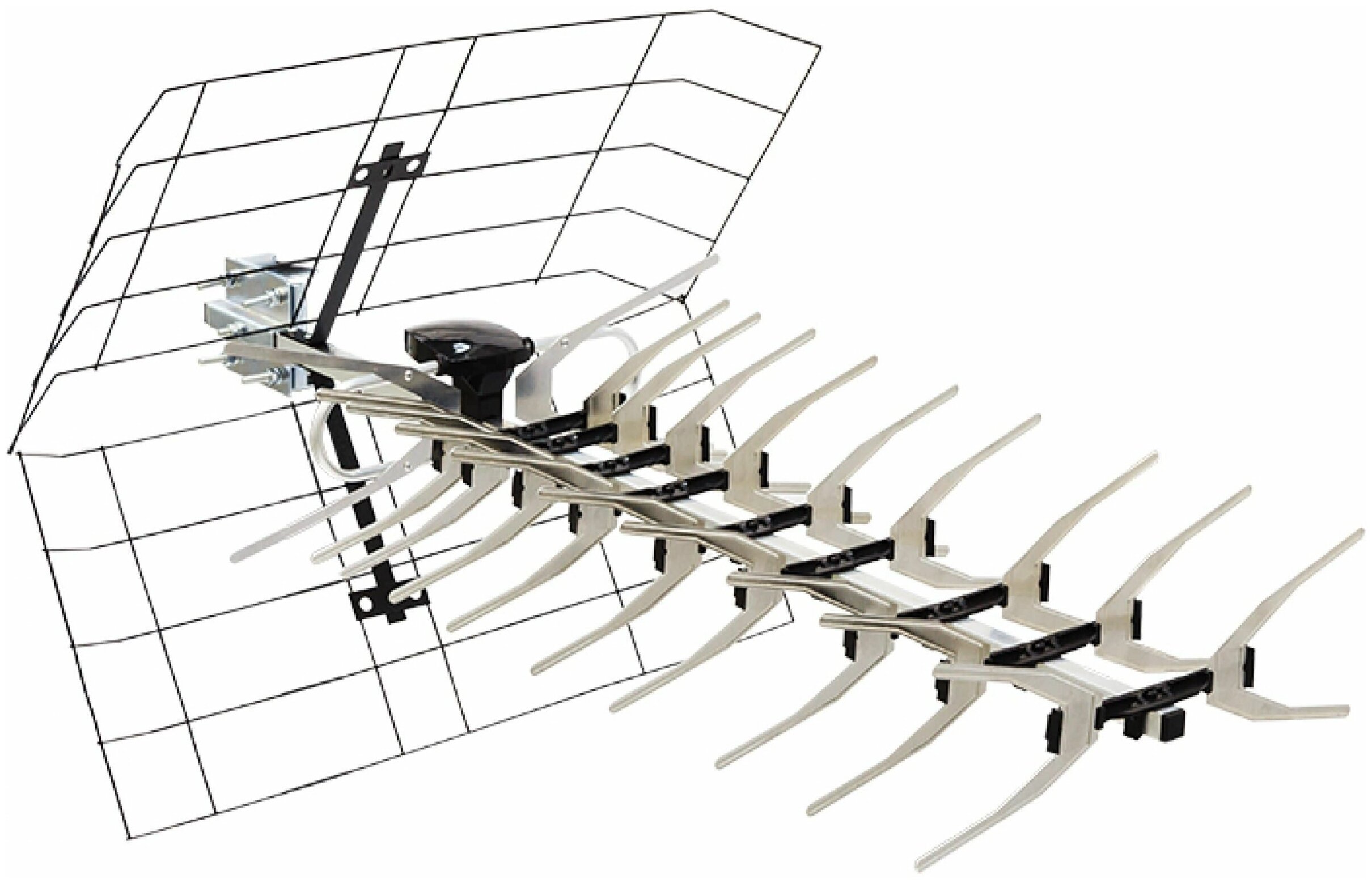

    "Польские" антенны

    Представляют собой четырёхэтажную синфазную решётку, снабжённую встроенным усилителем.

    Как сделать антенну для цифрового ТВ своими руками

    Имеют рефлектор в виде решётки, расположенный сзади антенны. Польские антенны получили широкое распространение в начале 90-х годов, когда рынок антенн большим разнообразием не отличался. Собственно это была не польская идея, разработки были у Philips и других известных фирм, поляки сделали дешёвый, доступный вариант.

    Решетка комплектуется встроенным антенным усилителем и показывает неплохие результаты приёма удалённых телесигналов с 6 по 69 телеканал. В силу своей дешевизны, конструкция антенны очень хрупкая и недолговечная, а длинные усы метрового диапазона моментально загибаются под весом птичек или воздействием ветра и теряют свои приёмные свойства.

    Усилители не защищены от электростатического электричества и часто "вылетают" во время грозы. Антенна плохо защищена от помех, а часто "возбуждающийся" усилитель сам является источником помех.

    Антенна не пригодна к использованию в городских условиях.
    Всеволновая. Коэффициент усиления — собственный на ДМВ 13-14 дБ, с усилителем до 40 дБ. Волновое сопротивление — 75 Ом с согласующим трансформатором.

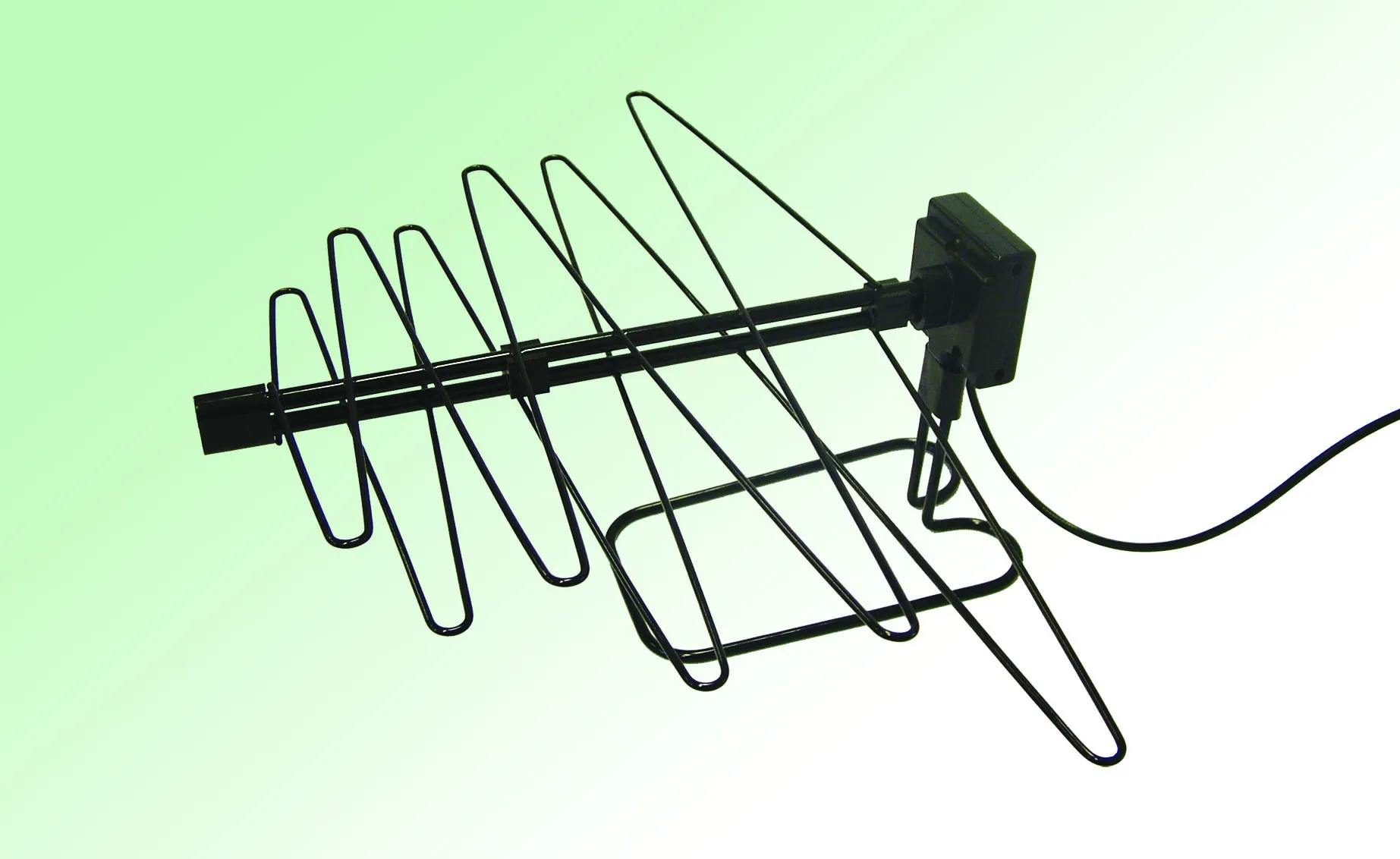

    Антенны бегущей волны

    Антеннами бегущей волны принято называть направленные антенны, вдоль геометрической оси которых распространяется бегущая волна принимаемого сигнала, это апериодические антенны.

    Обычно антенна бегущей волны состоит из собирательной линии, к которой подключено несколько вибраторов, расположенных на одинаковом расстоянии один от другого. Наведенные электромагнитным полем ЭДС в вибраторах складываются в собирательной линии в фазе и поступают в фидер.

    Коэффициент усиления антенны бегущей волны определяется длиной собирательной линии и пропорционален отношению этой длины к длине волны принимаемого сигнала. Кроме того, коэффициент усиления антенны зависит от направленных свойств вибраторов, подключенных к собирательной линии. У антенны бегущей волны все вибраторы активные, принятая ими энергия сигнала передается в собирательную линию. Если антенны "Волновой канал" являются узкополосными и способны эффективно принимать сигнал только по одному определенному частотному каналу, которому соответствуют их размеры, то антенны бегущей волны широкополосные и совершенно не нуждаются в настройке.

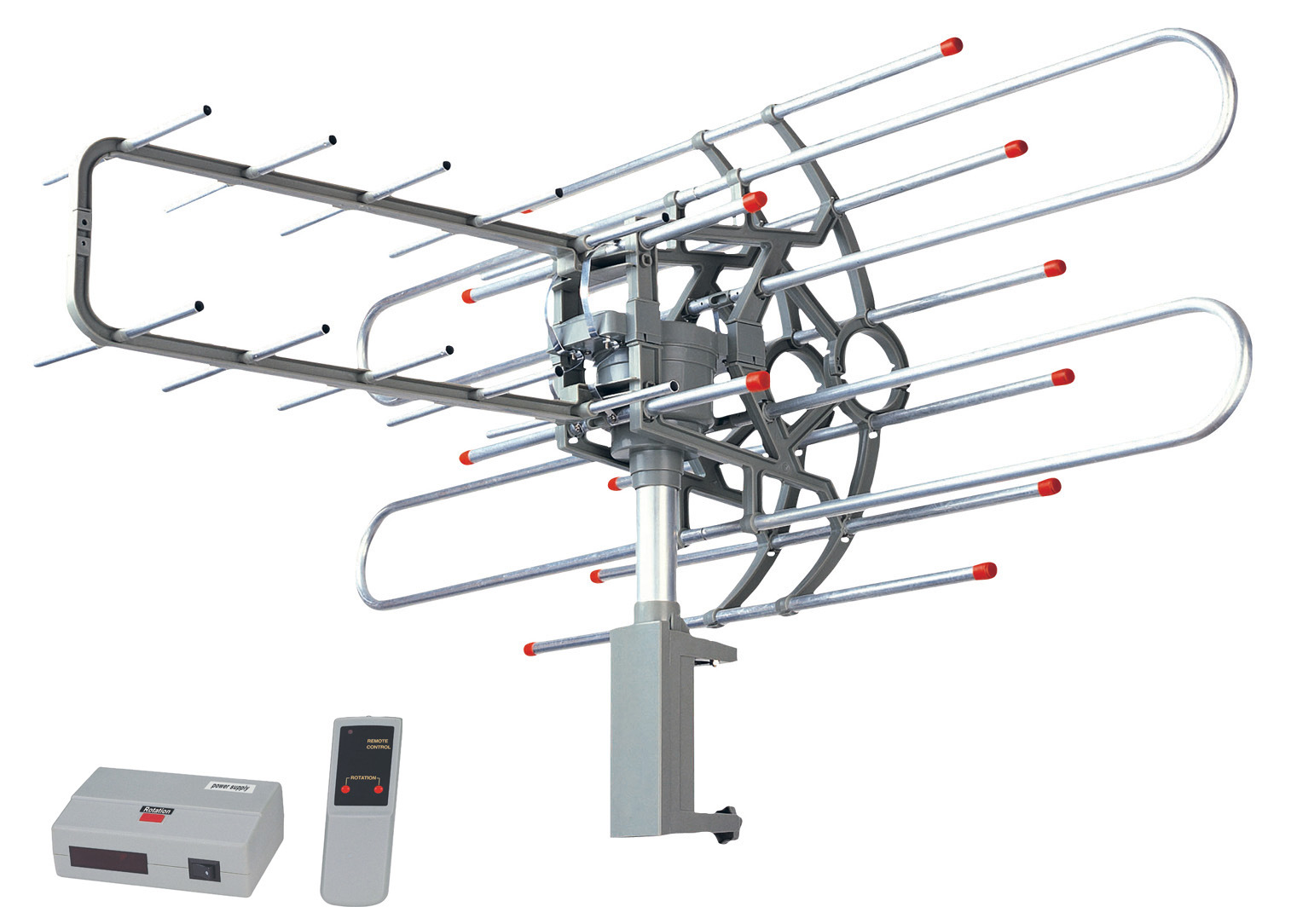

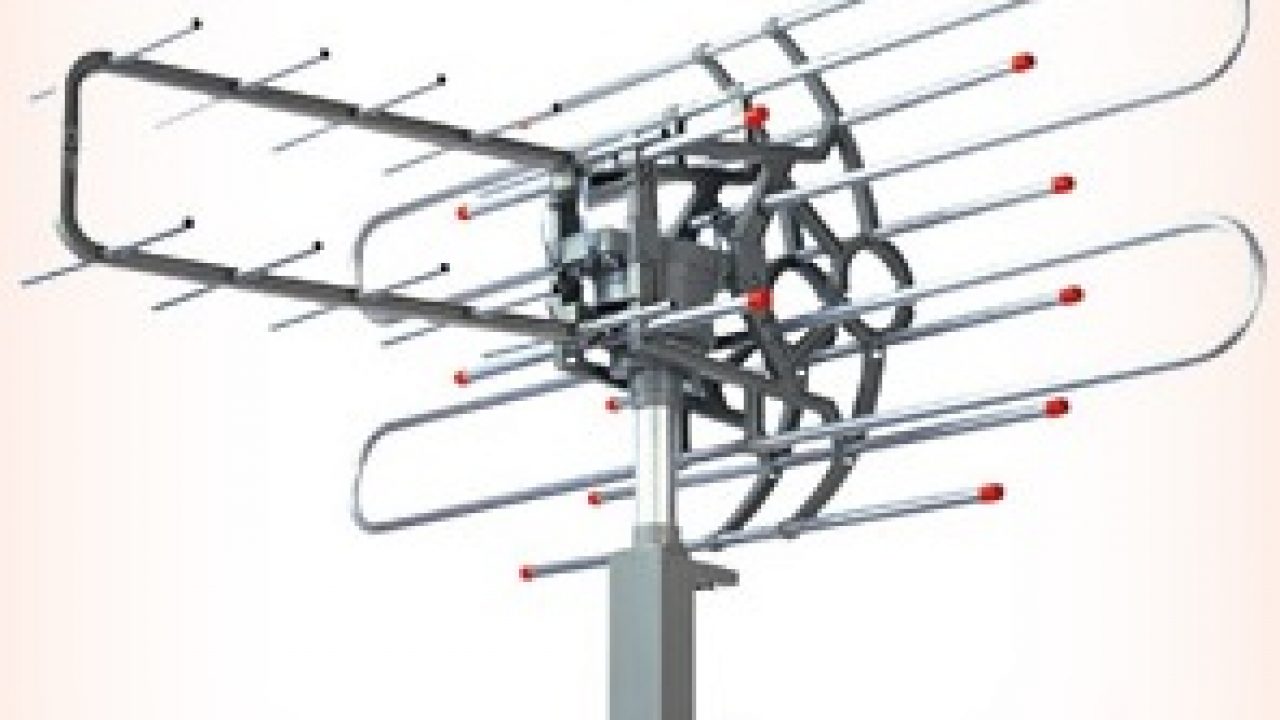

    Комбинированная антенна: метровая, бегущей волны, дециметровая, "волновой" канал фирмы Channel Master, USA. Радиус приёма до 60 миль

    Комбинированная антенна: метровая, бегущей волны, дециметровая, "волновой" канал фирмы Channel Master, USA.

    Радиус приёма до 100 миль

    Как видно на картинках: в первом случае рабочая полоса антенны формируется наклонными вибраторами различной длины, во втором случае рабочая полоса формируется с помощью вибраторов двух видов и разных размеров.

    Данные антенны не получили широкого распространения на территории России, однако эти антенны, без преувеличения — мечта монтажника. Условия работы монтажников на крыше — не подарок: снег и ветер, мороз и гололёд, дождь и палящее солнце. Собирать антенны в таких условиях не просто, а Channel Master достаёшь из коробки, расправляешь вибраторы до фиксации их в специальных зажимах и антенна готова к установке.

    По цене эти антенны соизмеримы с трёхдиапазонными антеннами, механически прочны и обладают неплохими приёмными характеристиками. Выпускается два вида антенн с разным количеством вибраторов.

    К. Харченко

    Прием телевизионных передач на радиочастотах 470...622 МГц (21-39 каналы) диапазона дециметровых волн (ДЦВ) требует соответствующего подхода к расчету и конструированию антенных устройств.

    Некоторые радиолюбители пытаются решить эту задачу простым пересчетом, основанным на принципах электродинамического подобия антенн, параметров имеющихся конструкций телевизионных антенн метрового диапазона (1-12 каналы). При этом, они неизбежно сталкиваются с трудностями самого пересчета и зачастую не получают желаемых результатов.

    Каковы же основные принципы подхода к решению этой задачи?

    В свободном пространстве радиоволны, излученные антенной, имеют сферическую расходимость, в результате чего электрическая напряженность поля Е убывает обратно пропорционально расстоянию r от антенны.

    В реальных условиях распространяющиеся радиоволны претерпевают большее затухание, чем существующее в свободном пространстве. Для учета этого затухания вводят множитель ослабления F(r)= Е/Есв, который характеризует отношение напряженности поля для реальных условий, к напряженности поля свободного пространства при равных расстояниях, одинаковых антеннах и подводимых к ним мощностях и т. д. С помощью множителя ослабления напряженность поля, создаваемая передающей антенной в реальных условиях на расстоянии r, может быть выражена как

    Приемная антенна преобразует энергию электромагнитной волны в электрический сигнал. Количественно эту способность антенны характеризуют ее эффективной площадью Sэфф. Она соответствует той плошади фронта волны, из которой поглощается вся содержащаяся в ней энергия, С КНД эта площадь связана соотношением:

    Изложенное здесь позволяет написать уравнение радиопередачи, которое связывает параметры аппаратуры связи (передатчика и приемника) и антенн и определяет уровень сигнала на трассе: при мощности передатчика Р1 мощность Р2 сигнала на входе приемника будет равна

    Множитель в этом выражении, заключенный в скобки, определяет основные потери при распространении радиоволн (основные потери передачи). При этом предполагается, что антенна согласована с фидером, а фидер с телевизионным приемником и, кроме того, антенна согласована по поляризации с полем сигнала.

    Рассмотрим подробнее выражение (11).

    Этот конкретный пример показывает, что с увеличением частоты (уменьшением длины волны) телевизионных передач мощность сигнала, поступающего на вход телевизора при прочих равных условиях, быстро уменьшается, т. е. условия приема ухудшаются. На стороне передачи эти неприятности стараются компенсировать увеличением произведения Р1У1. Но в реальных условиях множитель F(r) и КПД приемного фидера с ростом частоты уменьшаются, поэтому необходимость увеличения коэффициента усиления приемной антенны Y2 становится неизбежностью. Этот вывод влечет за собой еще один, заключающийся в том, что, как правило, для уверенного приема программ 21-39 телевизионных каналов нужно применять новые, более направленные антенны по сравнению с антеннами, применяемыми в диапазоне волн 1-5 каналов.

    Стремясь получить устойчивый прием телепередач, радиолюбители вынуждены усложнять антенны, например, строить антенные решетки, т. е. объединяют несколько однотипных, зарекомендовавших себя на практике антенн (каждая из которых имеет свою пару точек питания) с общей системой питания и только одной (общей для всех) парой точек питания. При этом они нередко недооценивают важность этапа согласования при построении антенных решеток, связанного с относительно сложными измерениями. Сказанное проиллюстрируем таким конкретным примером.

    Подобный эффект получается и при параллельном соединении трех элементов (рис. 1, в). Продолжая такие рассуждения, можно получить зависимость, которую иллюстрирует рис. 2.

    Здесь эффективная площадь антенны прямо пропорциональна числу n излучателей в решетке, равно как и поглощаемая антенной мощность Р сумм. Мощность же Р пр подводимая к приемнику, с увеличением числа n асимптотически приближается к 4Рo. Этот пример показывает бесплодность попыток увеличить коэффициент усиления антенной решетки без учета согласования ее элементов с фидером. Трудности, связанные с согласованием, преодолевают либо применением специальных согласующих устройств, либо выбором специальных типов антенн. Например, в дециметровом и особенно в сантиметровом диапазонах волн применяют, как правило, так называемые апертурные антенны, т. е. рупорные или параболические. Особенность таких антенн заключена в том, что они имеют простой, «небольших» размеров облучатель, и «большой», сравнительно сложный рефлектор. Большой рефлектор и обусловливает направленные свойства антенны, определяет ее КНД.

    Выполнить в любительских услозиях антенны апертурного типа на диапазон ДЦВ не представляется возможным, так как они громоздки и сложны. Но некоторое подобие апертурной антенны сконструировать можно, положив в основу облучатель в виде известной зигзагообразной антенны (з-антенны). Полотно такой антенны состоит из восьми замкнутых одинаковых проводников, которые образуют две ромбовидные ячейки (рис. 3).

    Для формирования диаграммы направленности антенны, в частности, необходимо, чтобы излучатели были сфазированы и разнесены относительно друг друга. З-антенна имеет одну пару точек питания (а-б), к которой непосредственно подключают фидер. Благодаря такой конструкции антенны ее проводники возбуждаются так (частный случай направления токов на проводниках антенны на рис. 3 показан стрелками), что образуется своеобразная синфазная решетка из четырех вибраторов. В точках П-П проводники полотна антенны замкнуты между собой и здесь всегда имеется пучность тока. Антенна имеет линейную поляризацию. Ориентация вектора электрического поля Е на рис. 3 показана стрелками.

    Диаграммы направленности з-антенны удовлетворяют диапазону частот с перекрытием fмакс/fмин =2-2,5. Ее КНД мало зависит от изменения угла а (альфа), так как с увеличением его уменьшение направленности антенны в плоскости Н компенсируется увеличением направленности в плоскости Е, и наоборот. Характеристика направленности з-антенны симметрична относительно плоскости, в которой расположены проводники ее полотна.

    В связи с тем, что в точках П-П нет разрыва проводников полотна антенны, то здесь имеются точки нулевого потенциала (нули напряжения и максимумы тока) независимо от длины волны. Это обстоятельство позволяет обойтись без специального симметрирующего устройства при питании коаксиальным кабелем.

    Кабель прокладывают через точку нулевого потенциала П и по двум проводникам полотна антенны подводят к точкам ее питания (рис. 4). Здесь оплетку кабеля соединяют с одной из точек питания антенны, а центральный проводник - с другой. Принципиально оплетку кабеля в точке П тоже нужно замкнуть накоротко на полотно антенны, однако, как показала практика, делать это не обязательно. Достаточно кабель подвизать к проводам полотна антенны в точке П, не нарушая его полихлорвиниловой оболочки.

    Зигзагообразная антенна широкополосна и удобна тем, что ее конструкция сравнительно проста. Это ее свойство позволяет допускать значительные отклонения (неизбежные при изготовлении) в ту или иную сторону от расчетных размеров ее элементов практически без нарушения электрических параметров.

    Кривая 1, показанная на рис. 5, характеризует зависимость КБВ от

    Пользуясь графиками рис. 5, можно построить з-антенну, имеющую максимально возможный КНД для данного типа полотна антенны. Ее входное сопротивление в диапазоне частот в значительной степени зависит от поперечных размеров проводников, из которых выполнено полотно. Чем толще (шире) проводники, тем лучше согласование антенны с фидером. Вообще же для полотна з-антенны пригодны проводники самого различного профиля - трубки, пластины, уголки и т. п.

    Рабочий диапазон з-антенны можно расширить в сторону более низких частот без увеличения размера L путем образования дополнительной распределенной емкости проводников ее полотна, а общие размеры, выраженные в длинах максимальной волны рабочего диапазона, уменьшить. Достигается это перемыканием части проводников з-антенны, например, дополнительными проводниками (рис. 6),

    Которые и создают дополнительную распределенную емкость.

    Диаграммы направленности такой антенны в плоскости Е аналогичны диаграммам симметричного вибратора. В плоскости H диаграммы направленности с увеличением частоты претерпевают значительные изменения. Так, в начале рабочего диапазона частот они лишь слегка сжаты под углами, близкими к 90°, а в конце рабочего диапазона поле практически отсутствует в секторе углов ±40...140°.

    Для увеличения направленности антенны, состоящей из зигзагообразного полотна, применяют плоский экран-рефлектор, который часть высокочастотной энергии, падающей на экран, отражает в сторону полотна антенны. В плоскости полотна фаза высокочастотного поля, отраженного рефлектором, должна быть близка к фазе поля, создаваемого самим полотном. В этом случае происходит требуемое сложение полей и экран-рефлектор примерно удваивает первоначальный коэффициент усиления антенны. Фаза отраженного поля зависит от формы и размеров экрана, а также от расстояния S между ним и полотном антенны.

    Как правило, размеры экрана значительные и фаза отраженного поля зависит, главным образом, от расстояния S. На практике редко выполняют рефлектор в виде единого металлического листа . Чаще он представляет собой ряд проводников, расположенных в одной плоскости параллельно вектору поля Е.

    Длина проводников зависит от максимальной длины волны (Лямбда макс) рабочего диапазона и размеров активного полотна антенны, которое не должно выступать за пределы экрана. В плоскости Е рефлектор обязательно должен быть несколько больше половины максимальной длинны волны. Чем толще проводники, из которых делают рефлектор, и ближе они расположены друг к другу, тем меньшая часть энергии, падающей на него, просачивается в заднее полупространство.

    По конструктивным соображениям экран не следует делать очень плотным. Достаточно, чтобы расстояния между проводниками диаметром 3...5 мм не превышали 0,05...0,1- минимальной волны рабочего диапазона. Проводники, образующие экран, можно соединить между собой в любом месте и даже приваривать или припаивать к металлической раме. Если они расположены в плоскости самого рефлектора или за ним, то их влиянием на работу рефлектора можно пренебречь.

    Во избежание дополнительных помех не следует допускать, чтобы проводники (полотна антенны или рефлектора) от ветра терлись либо касались друг друга.

    Один из возможных вариантов антенны с рефлектором показан на рис. 7.

    Ее активное полотно состоит из плоских проводников - планок, а рефлектор - из трубок. Но она может быть полностью металлической. В местах соединений элементов антенны должен быть надежный электрический контакт.

    На значение КБВ в тракте с волновым сопротивлением 75 Ом в значительной мере влияют как ширина планки dпл (или радиус провода) активного полотна антенны, так и расстояние S, на которое оно удалено от экрана.

    С увеличением расстояния S КНД антенны снижается и сужается диапазон частот, в пределах которого направленные свойства з-антенны не претерпевают заметных изменений. Таким образом, с точки зрения улучшения КНД антенны расстояние S желательно уменьшать, а с точки зрения согласования - увеличивать.

    Для крепления полотна антенны к плоскому рефлектору используют стойки. В точках П-П (рис. 6 и 7) стойки могут быть как металлическими, так и диэлектрическими, а в точках У-У-обязательно диэлектрическими.

    В ряде практических случаев приема сигналов по 21-39 каналам телевидения имеющегося коэффициента усиления (КУ) з-антенны c плоским экраном может оказаться недостаточным. Увеличить КУ, как уже говорилось, можно построением антенной решетки, например, из двух или четырех з-антенн с плоским экраном. Есть, однако, другой путь увеличения КУ - усложнение формы рефлектора з-антенны.

    Приводим пример, каким должен быть рефлектор з-антенны, чтобы ее КУ соответствовал значению КУ антенной синфазной решетки, построенной из четырех з-антенн. Этот путь наиболее простой и доступный в любительской практике, чем построение антенной решетки.

    На рисунках антенны размеры всех ее элементов указаны применительно к приему телепрограмм по 21-39 каналам.

    Активное полотно антенны, показанной на рис. 6, выполнено из плоских металлических пластин толщиной 1...2 мм, наложенных друг на друга «внахлест» и скрепленных винтами с гайками. В точках соприкосновения пластин должен быть надежный электрический контакт. Конструктивно активное полотно антенны имеет осевую симметрию, что позволяет прочно закрепить его на плоском экране. Для этого используют стойки-опоры, располагая их в вершинах П-П и У-У квадрата , образуемого пластинами полотна антенны. Точки П-П имеют «нулевой» потенциал по отношению к «земле», поэтому стойки в этих тачках могут быть из любого материала, в том числе металлическими. Точки У-У имеют некоторый потенциал по отношению к «земле», поэтому стойки в этих точках должны быть только из диэлектрика (например, из оргстекла). Кабель (фидер) к точкам а-б питания прокладывают по металлической опоре к одной (нижней) точке П и далее по сторонам полотна антенны (см. рис. 6). Особое внимание следует обратить на ориентацию вектора Е, характеризующего поляризационные свойства антенны. Направление вектора Е совпадает с направлением, соединяющим точки а-б питания антенны. Зазор между "точками а-б должен быть около 15 мм без зазубрин и прочих следов небрежной обработки пластин.

    Основой плоского экрана-рефлектора служит металлическая крестовина, на которой, как на каркасе, размещают активное полотно антенны и проводники экрана. За крестовину антенну в сборе надежно прикрепляют к мачте с таким расчетом, чтобы поднятая она была выше местных мешающих предметов (рис. 8).

    При изготовлении рефлектора типа «усеченный рупор» все стороны плоского рефлектора удлиняют створками и загибают их так, чтобы образовать фигуру по типу «полуразвалившейся» коробки, у которой дно -- плоский экран, а стенки - створки. На рис. 9

    Такой объемный рефлектор показан в трех проекциях со всеми размерами. Сделать его можно из металлических трубок, пластин, проката различного профиля. В точках пересечения металлические стержни должны быть сварены или спаяны. На том же рис. 9 показано и место размещения активного полотна антенны с точками П-П , У-У. Полотно-удалено от плоского рефлектора - донышка усеченного рупора - на 128 мм. Стрелка символизирует ориентацию вектора Е. Почти все проекции стержней рефлектора на фронтальную плоскость параллельны вектору Е. Исключением являются лишь часть силовых стержней, образующих каркас рефлектора. Если рефлектор выполнен из трубок, диаметр трубок силовых стержней может быть 12...14 мм, а остальных - 4...5 мм.

    КНД антенны с рефлектором типа «усеченный рупор» при заданных размерах соизмерим с КНД объемного ромба (1) и изменяется по диапазону частот в пределах 40...65. Это означает, что на верхних частотах рабочего диапазона антенны половина угла раскрыва ее диаграммы направленности составляет около 17°.

    Форма диаграммы направленности антенны, показанной на рис. 9, примерно одинакова для обеих плоскостей поляризации. При установке антенны на местности ее ориентируют на телецентр. Конструкция антенны осесимметрична по отношению к направлению на телецентр, что может стать источником поляризационной ошибки при ее установке на мачту. Здесь надо учитывать, какую поляризацию имеют сигналы, приходящие от телецентра. При их горизонтальной поляризации точки питания а-б антенны должны быть расположены в горизонтальной плоскости, а при вертикальной поляризации - в вертикальной плоскости.

    Литература
    Харченко К., Канаев К. Объемная ромбическая антенна. Радио, 1979, № 11, с. 35-36.

    Today:

    Антенна Харченко

      Зигзагообразная антенна, предложенная К. П. Харченко в 60-е годы, пользуется большой популярностью у радиолюбителей благодаря простой конструкции, хорошей повторяемости и широкополосности.

    В пределах диапазона частот, на который рассчитана антенна, она обладает постоянными параметрами и практически не требует настройки.

    Она представляет собой синфазную антенную решетку из двух ромбовидных элементов, расположенных друг над другом и имеющих одну общую пару точек питания.

    Зигзагообразную антенну наиболее часто применяют в качестве широкополосной антенны для приема программ телевидения в диапазонах 1 - 5, 6 - 12 или 21 - 60 ДМВ канала.

    Так же её можно с успехом использовать для работы в любительских УКВ диапазонах изготовив
    её для 145 мгц или для 433 мгц. Зигзагообразная антенна с рефлектором имеет одностороннюю диаграмму направленности в виде вытянутых эллипсов как в горизонтальной, так и в вертикальной плоскостях, причем задний лепесток практически отсутствует.

    При кажущейся на первый взгляд громоздкости всей системы (Яги гораздо меньше и меньше требуют расхода матералов),эта система полностью перекрывает диапазон в 144-148 мгц (по факту полоса гораздо шире,примерно 12 мгц) с хорошим КСВ не превышающим 1.2-1.3 и имеет лучшию диаграмму излучения.Коэфициент усиления такой антенны порядка 8.5 DBd, что эквивалентно примерно 4el YAGI на 145 мгц. Система из двух таких антенн уже развивает порядка 15 DBd. Имеет более прижатый лепесток излучения, максимально адаптированный для проведения радиосвязей в УКВ диапазонах. Питание антенны кабелем 50 ом.

    Мной была изготовлена антенна и подручного материала в буквальном смыле. Имелось в наличии лист оцинкованной жести толщиной 0.8мм из которой я нарезал все полоски на элементы антенны, да пара деревянных реек. Крепление полос выполнено с помощью обычного клёпальника на 3-4 заклепки по углам. Ширина всех полос порядка 40мм, что обеспечило бОльшую широкополосность данной антенне. Полоски рефлектора прикручены к деревянной несущей (предварительно покрашенной) обычными шурупами.

      Для диапазона 145 мгц, размеры следующие:
      Рефлектор имеет длинну 1050мм х 40мм для каждой полосы.
      Сторона рамки 510мм.
      Зазор между углами рамок в точке подключения кабеля - 40мм
      Расстояние между активным элементом и рефлектором - 300мм
      Весь конструктив виден и понятен по фотографиям.
      Антенну можно выполнить и на ТВ диапазон.
      Установить её в горизонтальную или вертикальную поляризацию.
      Ниже, показана таблица для частотных каналов ТВ


    Горизонтальная поляризация


    Вертикальная поляризация

    Антенна Харченко
    или как оно выглядит в натуре:))
    Частота резонанса 145.0 МГЦ

    Pic 1
    Крепление элементов     		Pic 2
    Рефлектор антенны     		Pic 3
    Зигзагообразный элемент
    Pic 4
    Точка питания     		Pic 5
    Крепление несущей
    к мачте     		Pic 6
    Стойки и изолятор
    по центру
    Pic 7
    3 el.YAGI 145 mhz
    (для примера)     		Pic 8
    Все готово
    к установке     		Pic 9
    Стоит красавица!

    ON-LINE калькулятор, для расчета
    антенны Харченко

    Примечание: D - расстояние между антенной и рефлектором

    Антенна Харченко
    для низкочастного диапазона DCMA - 450-460 MHZ
    Частота резонанса 452.0 МГЦ

      Антенна была изготовлена из подручных материалов. Использован старый рефлектор-сетка
      от польской УКВ-ТВ антенны, которая ввиду своей непригодности уже была попросту мной выброшена.

    В качестве активного элемента, использовал аллюминевый провод от электрического кабеля диаметром 4.5мм. Кабель использован тонкий, RG-58/C, на 50 ом, длинной 3 метра. Все расчеты выполненны на основе данных он-лайн калькулятора. Разница в силе сигнала, согласно встроенному
    в модем измерителю поля, по сравнению со штатной антенной "хвостиком" составила более 20db, то есть показания при штатной антенне никогда не опускались ниже отметки -95db по сигналу EvDO.
    При подключении антенны Харченко сигнал вырос и теперь находится на отметке -72db и иногда даже до -70db. Базовая станция удалена от места приёма на 10 км.Благодаря своей широкополосности, антенна не нуждается в настройке.

    Таким образом, если поставить кабель с малым погонным затуханием на этих частотах, установить антенну на высоте более 15м от земли, можно запросто перекрыть дистанцию до БАЗЫ DCMA в более 20-25 км и получить доступ к интернету, даже в весьма удаленной деревне))))

    Pic 1
    Антенна готова
    к установке     		Pic 2
    Установлена на уровне
    2 этажа     		Pic 3
    Вид на антенну
    из окна
    Pic 4
    Модем AXESS-TEL
    CDMA 1-EvDO     		Pic 5
    Показания S-metr
    модема

    Под аббревиатурой ДМВ имеются ввиду дециметровые волны, находящиеся в промежутке от 10 сантиметров и до одного метра. Именно в этом диапазоне и вещают некоторые телеканалы, а их улавливает , украшающая крышу каждого дома.

    Требования к антеннам

    В случае поломки этого устройства или плохого уровня сигнала можно прибегнуть к использованию антенны для ДМВ, сделанной своими руками и собранной из материалов, которые имеются под рукой во многих домах страны.

    Устройство для улавливания дециметровых волн может быть внешним и внутренним, различаться особенностями сборки, а также характеристиками. Лучший прием сигнала, безусловно, осуществляет внешний тип.

    Такой прибор можно поднять на крышу, хотя устройство для комнатного применения иногда сравнимо со стандартной уличной антенной.

    Еще все зависит от непосредственного места жительства пользователя, так как ДМВ распространяются на небольшие расстояния.

    Итак, с каждым километром теряется сила сигнала, поэтому самодельная антенна, сделанная своими руками, может помочь только в том случае, если имеется хотя бы теоретическая возможность достижения сигнала от вышки пользователя.

    Виды антенн и особенности сборки

    Следует учитывать важные моменты при изготовлении данного устройства своими руками. Каждая из разновидностей имеет свои особенности сборки, описанные ниже.

    Зигзагообразный тип своими руками

    В данном видео, вам расскажут как можно сделать очень просто зигзагообразную антенну, своими руками.

    Положительное качество зигзагообразной разновидности– широкое поле для проведения экспериментов с материалом, размерами.

    Конструкция допускает возможное внесение в нее своих изменений в достаточно широких пределах, при этом продолжает свою работу, позволяя вносить усовершенствования.

    Сборка этого устройства, достаточно проста и не нуждается в особенных навыках. Глядя на устройство в собранном виде , становится понятно, что такая конструкция способна усовершенствоваться созданием дополнительных экранов либо изменением ширины и числа планок.

    Рефлектор антенны вполне может быть собран из полосок металла или из металлических трубок. Стойки должны быть обязательно из диэлектрика.

    Рефлектор не «лежит» на полотне, он отстоит от него на малом расстоянии благодаря использованию стоек. Расстояние между проводниками решетки должно быть не больше одного сантиметра.

    Простой комнатный тип

    Пример комнатной самодельной антенны

    Удобство комнатной антенны заключается в том, что имеется возможность мгновенной ее подстройки.

    Стоит всего лишь переставить ее с места на место, либо повернуть вокруг своей оси, наблюдая за изменением качества сигнала.

    Еще, на нее не действует ветер, а также осадки и другие условия окружающей среды.

    Комнатная разновидность может изготавливаться несколькими способами. Самая простая изготавливается с применением коаксиального кабеля и материалов сподручных для придания ему нужной формы.

    Из отреза 530 мм скручивается разомкнутое кольцо, к которому подсоединяется кабель, ведущий непосредственно к телевизору. Второй отрез в 175 мм загибается в виде петли, которая подключена к концам первого кабеля, между ними должно быть расстояние 20-30 миллиметров.

    С использованием фанерной доски с центральным отверстием в ней получившаяся конструкция устанавливается на любую ровную поверхность. Так, получается антенна ДМВ, изготовленная из коаксиального кабеля. Ее нельзя назвать очень мощной, но ее можно легко смастерить, а также разобрать для переделки.

    Рамочная антенна своими руками

    Она обладает высоким коэффициентом усиления, может использоваться и в комнатном, и в наружном варианте. Ее отличает простота изготовления, доступность материалов, малые размеры, эстетический вид.

    Для изготовления берется провод из меди, стали, латуни, алюминия диаметром 3-8 мм и выгибается. В местах соединений провода нужно спаять.

    Антенный кабель припаивается, а оплетка кабеля должна соединяться с материалом всего прибора.

    Логопериодический тип

    Вид логопериодическаой ДМВ антенны

    Это широкополосная эфирная антенна, обеспечивающая прием передач многопрограммных телецентров при различных сочетаниях каналов.

    Рабочая полоса со стороны нижних частот ограничивается размерами большего вибратора устройства.

    А со стороны верхних - размерами меньшего вибратора.

    Времени на изготовление данной разновидности для цифрового телевидения потребуется немного, а качество приема высокое.

    Она получается очень простой и надежной, а прием цифрового телевидения уверенный.

    Размеры элементов, а также вариант подключения кабеля отрабатывались экспериментальным путем.

    Прием телевизионных сигналов производится несколько лет.

    Конструкция логопериодического вида являет собой двухпроводную симметричную распределительную линия, выполненная из 2-х одинаковых труб, расположенных параллельно.

    На каждой из них закреплены 7 полувибраторов.

    Каждый последующий полувибратор направляется в противоположную сторону по отношению к предыдущему.

    Плоскости, при этом, параллельны, а полувибраторы на разных трубах направляются в противоположные стороны.

    Коаксиальный кабель проходит внутри одной из труб, причем концы труб соединены металлической пластиной.

    В том месте, где кабель выходит для придания конструкции жесткости, устанавливается диэлектрическая планка.

    Оплетка кабеля распаяна при выходе кабеля из трубы, а центральный проводник припаивается к лепестку, который закреплен на заглушенном конце второй трубы.

    В настройке не нуждается.

    Простая ДМВ антенна своими руками

    Пример простой самодельной антенны

    Самодельная антенна позволяет вести достаточно уверенный прием сигналов телевещания в дециметровом диапазоне.

    Антенна предназначается для внешней установки.

    Конструкция представляет собой 2 вложенные “восьмерки”, согнутые из отдельного куска проволоки.

    Соединение проволоки для получения формы конструкции, подобной “восьмерке”, производится в месте центрального изгиба.

    Соединяются концы проволоки с помощью пайки.

    Все соединения конструкции антенны выполняется пайкой, которая обеспечивает хороший электрический контакт, чем снижает шумы устройства.

    Для надежности крепления и уверенности электрического контакта концы проволоки перед пайкой следует очищать наждачной бумагой, обезжириваться растворителем на основе ацетона, стягиваться медной проволокой только меньшего диаметра.

    Использование паяльника не позволяет выполнить качественную пайку. Взамен использования паяльника, зона пайки нагревается над горелкой газовой плиты с добавлением канифоли. К внутренней “восьмерке” в сгибе припаивается маленький отрезок провода с целью подключения экрана кабеля.

    Соединение двух “восьмерок” производится пайкой и тонкой проволокой из меди, внутренняя “восьмерка” при этом смещается внутри внешней. Две восьмерки находятся в одной плоскости.

    Далее, на соединенные “восьмерки” необходимо установить две пластмассовые горизонтальные перекладины, которые усиливают конструкцию и выравнивают положение элементов в одной плоскости. Крепление пластин осуществляется при помощи витков полихлорвиниловой изоляционной трубки.

    Из 2-х жестяных банок (0,5 л) может получиться вполне достойная замена купленной антенне.

    Но здесь имеется и минус: такое устройство работает только в ДМВ диапазоне. Для достижения большего количества каналов понадобятся две литровых банки.

    К одной банке припаивается центральная жила – сигнал, к другой – экранированная оплетка. Затем они крепятся при помощи скотча к вешалке (его нижней части).

    С обратной стороны нужно вывести антенный штекер. Для получения приличного вида нужно отрегулировать расстояние меж банками. Так можно сделать самую простую самодельную антенну.

    Выясним, как сделать данное устройство, с наименьшими потерями и затратами. Основную трубу, как и все остальные детали, следует выбирать из латуни, меди либо алюминия. Их поверхность не должна быть шершавой.

    Антенна из стали будет тяжелой, а прием сигнала не качественный. Помимо этого, она будет ржаветь, так как предполагается ее монтирование на улице. Основная трубка должна иметь длину два метра.

    На нее винтами диаметром 5 мм осуществляется крепление трубок меньшего диаметра с расстоянием между ними 30 см.

    Для сборки потребуется дрель и сверло. Длина последующей трубки короче должна быть на 10 см. Напротив самой большой трубы крепится отражатель в виде конструкции из трех трубок, соединенных параллельно. Затем производится монтирование вибратора на трубу.

    Многим непонятно, как сделать улавливатель для дециметровых волн, чтобы она имела эстетический вид, не была громоздкой и принимала все имеющиеся каналы. Выход есть – это антенна с петлевым вибратором. После сборки устройства, припаиваем петлю.

    Берется кусок специального провода 60 см, зачищаются концы таким образом, чтобы оплетку соединялась вместе, и приделывается к основной трубке. Центральные провода - к вибратору.

    Соединения должны быть хорошо герметизированы для избегания попадания влаги. Вибратор представляет собой петлю, выполненную из того материала, что и всё устройство.

    Расстояние меж концами вибратора 10 см, к ним подводятся центральные провода. Затем подсоединяется антенный провод со штекером необходимой длины.

    Обычно такой вариант, устанавливается повыше. Лучше использовать деревянный брусок 50х50 мм, длиной 6 метров. На нем нужно закрепить антенну, предварительно распределив провод по всей длине и установить данную конструкцию на крыше дома.

    Обозрим истоки: биквадрат считают подвидом рамочных антенн, которые первым делом относятся к роду зигзагообразных. Первым антенну Харченко предложил Харченко К.П. В 1961 году для ловли телепередач. Доподлинно известно: на частоте 14 МГц, поставив биквадрат лугом, ярый энтузиаст сумел достать Америку. Неплохой результат. Полагаем, дело затрагивает рефракцию, плюс дифракция обыгрывает Землю. КВ диапазон, и ниже, используются благодаря способности волн преломляться, огибать препятствия, удается наладить общение на большом расстоянии. Давайте по порядку. Подробно посмотрим, как сделана антенна Харченко своими руками.

    Антенна Харченко, «восьмерка», на которую сегодня ловят WiFi, сотовый 3G. При наружном монтаже защищайте изделие пластиковым корпусом.

    Связь и антенны Харченко

    Позже станет очевидным: устройство оригинальной антенны Харченко, мягко говоря, отличается от обозреваемого сегодня в сети. Не то чтобы любили, как говаривал Маяковский, копаться в доисторическом г…., но основы теории необходимо изучить, дабы избежать ошибок, знать особенности работы конструкции. Собираемся рассказать, как самостоятельно сделать антенну Харченко. Автор монографии избегает дачи указаний по выбору толщины проводов, говорит: снижение диаметра негативно влияет на диапазон. Самодельная антенна Харченко способна покрыть цифровое телевидение спектра 470 - 900 МГц. Характеристики устройства восхитительные, согласование не отличается великой сложностью. Расскажем, как сделать антенну Харченко, избегая углубляться в теорию. Рудокопам рекомендуем поштудировать оригинальное тематическое издание автора.

    Длина провода биквадрата частоты 14 МГц составляет примерно 21 метр. Столько кабеля-полевки понадобится, чтобы сделать нехитрое приспособление. Запитывается устройство телевизионным коаксиальным проводом (волновым сопротивлением 75 Ом). Очевидцы уверены: настройка антенне Харченко не требуется. Последнее склонны авторы считать небольшим (гигантского размера) преувеличением. Вдумайтесь! Можете бороздить природный ландшафт, устлав спину двумя мотками провода:

    • моток полевки;
    • моток коаксиального телевизионного кабеля.

    Потом разверните антенну, дальность действия которой просто восхитительна. Поляризация зависит от того, каким боком повернуть восьмерку. Расположим нехотя, как пишется значок циферки в учебниках арифметики – станем принимать телевидение, завалим набок, образуя бесконечность – ловиться начнет радиовещание. Поскольку полевка хорошо гнется, разгибается обратно: не нравится один канал, можем быстро сориентировать антенну на другой. Проблема опостылевшая: лишний провод, который излишен полезным нуждам, придется либо обрезать, либо смотать бухтой, разместить так, чтобы не создавалось помех приему. А сие не такая тривиальная задача, как кажется первому встречному:

    • положишь горизонтально – станет ловить телевидение;
    • протянешь до земли – станет принимать вертикальную поляризацию промежуточный провод;
    • повесишь на сук – ловиться будет вертикальная поляризация.


    Проектирование антенны Харченко

    Привыкли небось видеть на рисунках одно и то же. Вот как предлагается проектировать антенну Харченко (портал ВашТехник идет в ногу):

    1. Необходимо выяснить частоту волны, поляризацию. Антенна Харченко дружна линейной.
    2. Медная антенна образована двумя квадратами. Оба стоят на углах, одним соприкасаются. Для горизонтальной поляризации восьмерка стоит стоймя; вертикальной – ложится набок.
    3. Сторона квадрата находится формулой: длина волны, деленная на четыре.
    4. Можно представить конструкцию, если вообразить овал, стянутый по центру поперек большей стороны. Бока не соприкасаются, хотя находятся близко друг от друга.
    5. Кабель питания подводится к точкам сближения сторон. Нужно одно направление диаграммы блокировать - ставится плоский медный экран на удалении 0,175 длины рабочей волны, сажается на оплетку кабеля питания. Рефлектор изготавливают из металлической пластины. В былые времена использовали текстолитовые платы, покрытые медью.

    Законченная краткая конструкция антенны Харченко. Детали обрастают проблемами: задачка укрепить излучатель. Для диапазона связи - растяжки проволочные; телевидения - часто используется древесный каркас, унизанный поперечинами (напоминающими крест), в диапазоне СВЧ владельцы модемов подпирают излучатель парой пластиковых стоек, пронизывающих экран. Что думает касательно концепций конструирования Харченко. Покорные рабы портала ВашТехник потрудились достать книжку авторства инженера, текст обрисовывает изобретение, гора интересного написана:

    Геометрические размеры указали, перечислим вкупе:

    • Высота квадрата, стоящего на угле, - 0,28 максимальной длины волны, по среднему контуру из трех.
    • Расстояние между крайними рамками поперек направления проволоки – 0,033 максимальной длины волны.
    • Длина согласующей линии с волновым сопротивлением 100 Ом – 0,052 или 0,139 максимальной длины волны.

    Что еще хотелось бы заметить по оригинальной конструкции… Чтобы не нарушать поле антенны Харченко, питающий кабель приходит снизу, вьется вдоль одного бока рамки, заходит в центр. Не идет жила по мачте! Современные конструкции подразумевают наличие экрана. Поэтому провод приходит откуда-то сзади, пробивает медный экран, подсоединяется в нужном месте к восьмерке. Вовсе необязательно, кстати, чтобы антенна состояла из квадратов. Характеристики устройства не сильно зависят от угла при вершине. Высота восьмерки (стоящей стоймя) выдерживаться должна. Поэтому, если угол меняется с 90 на 120 градусов, удлиняются стороны. Пропорционально. Можно посчитать конкретные значения.

    Теперь читатели знают, как изготовлена антенна Харченко своими руками. И вот еще что. Доводилось видеть, бороздя сеть, конструкции, где излучатель изгибался вокруг экрана. Таким образом якобы расширяется основной лепесток диаграммы направленности. На практике в таком случае проще использовать патч. Вот площадки как раз можно направить в разные стороны.

  • Что изменилось в эфире?
  • Требования к антеннам
  • О вибраторных антеннах
  • О спутниковом приеме
  • О параметрах антенн
  • О тонкостях изготовления
  • Виды антенн
  • О «полячках» и усилителях
  • С чего начать?

    • Когда-то хорошая телевизионная антенна была дефицитом, покупные качеством и долговечностью, мягко говоря, не отличались. Сделать антенну для «ящика» или «гроба» (старого лампового телевизора) своими руками считалось показателем мастерства. Интерес к самодельным антеннам не угасает и в наши дни. Ничего странного тут нет: условия приема ТВ кардинально изменились, а производители, полагая, что в теории антенн ничего существенно нового нет и не будет, чаще всего приспосабливают к давно известным конструкциям электронику, не задумываясь над тем, что главное для любой антенны – ее взаимодействие с сигналом в эфире.

    Что изменилось в эфире?

    Во-первых, почти весь объем ТВ-вещания в настоящее время осуществляется в диапазоне ДМВ . Прежде всего из экономических соображений, в нем намного упрощается и удешевляется антенно-фидерное хозяйство передающих станций, и, что еще более важно – потребность в его регулярном обслуживании высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом.

    Второе – ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места , а развитая сеть связи обеспечивает подачу программ в самые глухие углы. Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.

    Третье, изменились условия распространения радиоволн в городах . На ДМВ промышленные помехи просачиваются слабо, но железобетонные многоэтажки для них – хорошие зеркала , многократно переотражающие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

    Четвертое – ТВ-программ в эфире сейчас очень много, десятки и сотни . Насколько это множество разнообразно и содержательно – другой вопрос, но рассчитывать на прием 1-2-3 каналов ныне бессмысленно.

    Наконец, получило развитие цифровое вещание . СигналDVB T2 – штука особенная. Там, где он еще хоть чуть-чуть, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем ни бывало. А чуть дальше или в стороне – нет, как отрезало. К помехам «цифра» почти не чувствительна, но при рассогласовании с кабелем или фазовых искажениях в любом месте тракта, от камеры до тюнера, картинка может рассыпаться в квадратики и при сильном чистом сигнале.

    Требования к антеннам

    В соответствии с новыми условиями приема, изменились и основные требования к ТВ-антеннам:

    • Такие ее параметры, как коэффициент направленного действия (КНД) и коэффициент защитного действия (КЗД) ныне определяющего значения не имеют: современный эфир очень грязный, и по малюсенькому боковому лепестку диаграммы направленности (ДН), хоть какая-то помеха, да пролезет, и бороться с ней нужно уже средствами электроники.
    • Взамен особое значение приобретает собственный коэффициент усиления антенны (КУ). Антенна, хорошо «облавливающая» эфир, а не смотрящая на него сквозь маленькую дырочку, даст запас мощности принятого сигнала, позволяющий электронике очистить его от шумов и помех.
    • Современная телевизионная антенна, за редчайшими исключениями, должна быть диапазонной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не втискиваться в приемлемые рамки путем инженерных ухищрений.
    • ТВ-антенна должна согласовываться в кабелем во всем своем рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УСС).
    • Амплитудно-частотная характеристика антенны (АЧХ) должна быть возможно более гладкой. Резким выбросам и провалам непременно сопутствуют фазовые искажения.

    Последние 3 пункта обусловлены требованиями приема цифровых сигналов. Настроенные, т.е. работающие теоретически на одной частоте, антенны можно «растянуть» по частоте, напр. антенны типа «волновой канал» на ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналы. Но их согласование с фидером требует применения УСС, которые либо сильно поглощают сигнал (ферритовые), либо портят фазовую характеристику на краях диапазона (настроенные). И «цифру» такая антенна, отлично работающая на «аналоге», будет принимать плохо.

    В связи с этим, из всего великого антенного многообразия, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления , следующих типов:

  • Частотнонезависимая (всеволновая) – не отличается высокими параметрами, но очень проста и дешева, ее можно сделать буквально за час. За городом, где эфир почище, она вполне сможет принимать цифру или достаточно мощный аналог не небольшом удалении от телецентра.
  • Диапазонная логопериодическая. Ее, образно выражаясь, можно уподобить рыболовецкому тралу, уже при облавливании сортирующему добычу. Она тоже довольно проста, идеально согласуется с фидером во всем своем диапазоне, абсолютно не меняет в нем параметры. Техпараметры – средние, поэтому более подойдет для дачи, а в городе в качестве комнатной.
  • Несколько модификаций зигзагообразной антенны , или Z-антенны. В диапазоне МВ это весьма солидная конструкция, требующая немалого умения и времени. Но на ДМВ она вследствие принципа геометрического подобия (см. далее), настолько упрощается и съеживается, что вполне может быть использована как высокоэффективная комнатная антенна при почти любых условиях приема.

    • Примечание: Z-антенна, если использовать предыдущую аналогию – частый бредень, сгребающий все, что есть в воде. По мере замусоривания эфира она было вышла из употребления, но с развитием цифрового ТВ вновь оказалась на коне – во всем своем диапазоне она так же отлично согласована и держит параметры, как «логопедка».

    Точное согласование и симметрирование почти всех описанных далее антенн достигается благодаря прокладке кабеля через т.наз. точку нулевого потенциала. К ней предъявляются особые требования, о которых подробнее будет сказано далее.

    О вибраторных антеннах

    В полосе частот одного аналогового канала можно передать до нескольких десятков цифровых. И, как уже сказано, цифра работает при ничтожном отношении сигнал/шум. Поэтому в очень удаленных от телецентра, куда сигнал одного-двух каналов еле добивает, местах, для приема цифрового ТВ может найти применение и старый добрый волновой канал (АВК, антенна волновой канал), из класса вибраторных антенн, так что в конце уделим несколько строк и ей.

    О спутниковом приеме

    Делать самому спутниковую антенну нет никакого смысла. Головку и тюнер все равно нужно покупать, а за внешней простотой зеркала кроется параболическая поверхность косого падения, которую с нужной точностью может выполнить далеко не всякое промышленное предприятие . Единственное, что под силу самодельщикам - настроить спутниковую антенну, об этом читайте тут.

    О параметрах антенн

    Точное определение упомянутых выше параметров антенн требует знания высшей математики и электродинамики, но понимать их значение, приступая к изготовлению антенны, нужно. Поэтому дадим несколько грубые, но все же поясняющие смысл определения (см. рис. справа):

    К определению параметров антенн

    • КУ – отношение принятой антенной на основной (главный) лепесток ее ДН мощности сигнала, к его же мощности, принятой в том же месте и на той же частоте ненаправленной, с круговой, ДН, антенной.
    • КНД – отношение телесного угла всей сферы к телесному углу раскрыва главного лепестка ДН, в предположении, что его сечение – круг. Если главный лепесток имеет разные размеры в разных плоскостях, сравнивать нужно площадь сферы и площадь сечения ею главного лепестка.
    • КЗД – отношение принятой на главный лепесток мощности сигнала к сумме мощностей помех на той же частоте, принятой всеми побочными (задним и боковыми) лепестками.

    Примечания:

  • Если антенна диапазонная, мощности считаются на частоте полезного сигнала.
  • Поскольку совершенно ненаправленных антенн не бывает, за такую принимают полуволновой линейный диполь, ориентированный по направлению электрического вектора поля (по его поляризации). Его КУ считается равным 1. ТВ программы передаются с горизонтальной поляризацией.

    • Следует помнить, что КУ и КНД не обязательно взаимосвязаны. Есть антенны (напр. «шпионская» – однопроводная антенна бегущей волны, АБВ) с высокой направленностью, но единичным или меньшим усилением. Такие смотрят вдаль как бы сквозь диоптрический прицел. С другой стороны, существуют антенны, напр. Z-антенна, у которых невысокая направленность сочетается со значительным усилением.

    О тонкостях изготовления

    Все элементы антенн, по которым протекают токи полезного сигнала (конкретно – в описаниях отдельных антенн), должны соединяться между собой пайкой или сваркой. В любом сборном узле на открытом воздухе электрический контакт скоро нарушится, и параметры антенны резко ухудшатся, вплоть до полной ее негодности.

    Особенно это касается точек нулевого потенциала. В них, как говорят специалисты, наблюдается узел напряжения и пучность тока, т.е. его наибольшее значение . Ток при нулевом напряжении? Ничего удивительного. Электродинамика ушла от закона Ома на постоянном токе так же далеко, как Т-50 от воздушного змея.

    Места с точками нулевого потенциала для цифровых антенн лучше всего выполнять гнутыми из цельного металла. Небольшой «ползучий» ток на сварке при приеме аналога на картинке, скорее всего, не скажется. Но, если принимается цифра на границе шумов, то тюнер из-за «ползучки» может не увидеть сигнала. Который при чистом токе в пучности дал бы стабильный прием.

    О пайке кабеля

    Оплетка (да и центральная жила нередко) современных коаксиальных кабелей делаются не из меди, а из стойких к коррозии и недорогих сплавов. Паяются они плохо и, если долго греть, можно пережечь кабель. Поэтому паять кабели нужно 40-Вт паяльником, легкоплавким припоем и с флюс-пастой вместо канифоли или спиртоканифоли. Пасты жалеть не нужно, припой сразу же растекается по жилкам оплетки только под слоем кипящего флюса.

    Частотнонезависимая антенна с горизонтальной поляризацией

    Виды антенн
    Всеволновая

    Всеволновая (точнее, частотнонезависимая, ЧНА) антенна показана на рис. Она – две треугольных металлических пластинки, две деревянных рейки, да много медных эмалированных проволок. Диаметр проволоки значения не имеет, а расстояние между концами проволок на рейках – 20-30 мм. Зазор между пластинами, к которым припаяны другие концы проволок – 10 мм.

    Примечание: вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклотекстолита в вырезанными по меди треугольниками.

    Ширина антенны равна ее высоте, угол раскрыва полотен – 90 градусов. Схема прокладки кабеля показана там же на рис. Точка, отмеченная желтым – точка квази-нулевого потенциала. Припаивать в ней оплетку кабеля к полотну не нужно, достаточно туго подвязать, для согласования хватит емкости между оплеткой и полотном.

    ЧНА, растянутая в окне шириной 1,5 м, принимает все метровые и ДЦМ каналы почти со всех направлений, кроме провала около 15 градусов в плоскости полотна. В этом ее преимущество в местах, где возможен прием сигналов от разных телецентров, не нужно вращать. Недостатки – единичный КУ и нулевой КЗД, поэтому в зоне действия помех и вне зоны уверенного приема ЧНА не годится.

    Примечание : есть и другие типы ЧНА, напр. в виде двухвитковой логарифимической спирали. Она компактнее ЧНА из треугольных полотен в том же диапазоне частот, поэтому иногда используется в технике. Но в быту это преимуществ не дает, сделать спиральную ЧНА сложнее, с коаксиальным кабелем согласовать труднее, поэтому не рассматриваем.

    На основе ЧНА был создан очень популярный когда-то веерный вибратор (рога, рогулька, рогатка), см. рис. Его КНД и КЗД что-то около 1,4 при довольно гладкой АЧХ и линейной ФЧХ, так что для цифры он подошел бы и сейчас. Но – работает только на МВ (1-12 каналы), а цифровое вещание идет на ДМВ. Впрочем, на селе, при подъеме на 10-12 м, может сгодиться для приема аналога. Мачта 2 может быть из любого материала, но крепежные планки 1 – из хорошего ненамокающего диэлектрика: стеклотекстолита или фторопласта толщиной не менее 10 мм.


    Веерный вибратор для приема МВ ТВ

    Пивная всеволновка


    Антенны из пивных банок

    Всеволновая антенна из пивных банок явно не плод похмельных галлюцинаций спившегося радиолюбителя. Это действительно очень хорошая антенна на все случаи приема, нужно только сделать ее правильно. Причем исключительно простая.

    В основе ее конструкции следующее явление: если увеличивать диаметр плеч обычного линейного вибратора, то рабочая полоса его частот расширяется, а прочие параметры остаются неизменными. В дальней радиосвязи с 20-х годов используется т.наз. диполь Надененко, основанный на этом принципе. А пивные банки по размерам как раз подходят в качестве плеч вибратора на ДМВ. В сущности, ЧНА и есть диполь, плечи которого неограниченно расширяются до бесконечности.

    Простейший пивной вибратор из двух банок годится для комнатного приема аналога в городе даже без согласования с кабелем, если его длина не более 2 м, слева на рис. А если собрать из пивных диполей вертикальную синфазную решетку с шагом в полволны (справа на рис.), согласовать ее и отсимметрировать с помощью усилителя от польской антенны (о нем речь еще пойдет), то благодаря сжатию главного лепестка ДН по вертикали такая антенна даст и хороший КУ.

    Усиление «пивнухи» можно еще увеличить, добавив заодно КЗД, если сзади нее поместить экран из сетки на расстоянии, равном половине шага решетки. Монтируется пивная решетка на мачте из диэлектрика; механические связи экрана с мачтой – тоже диэлектрические. Остальное ясно из след. рис.


    Синфазная решетка из пивных диполей

    Примечание: оптимальное количество этажей решетки – 3-4. При 2-х выигрыш в усилении будет небольшим, а большее трудно согласовать с кабелем.

    Видео: антенна из пивных банок в программе «Дешево и сердито»

    «Логопедка»

    Логопериодическая антенна (ЛПА) представляет собой собирающую линию, к которой попеременно подключаются половинки линейных диполей (т.е. куски проводника длиной в четверть рабочей волны), длина и расстояние между которыми меняются в геометрической прогрессии с показателем меньше 1, в центре на рис. Линия может быть как настроенной (с КЗ на противоположном от места подключения кабеля конце), так и свободной. ЛПА на свободной (ненастроенной) линии для приема цифры предпочтительнее: она выходит длиннее, но ее АЧХ и ФЧХ гладкие, а согласование с кабелем не зависит от частоты, поэтому на ней мы и остановимся.


    Конструкция логопериодической антенны

    ЛПА может быть изготовлена на любой, до 1-2 ГГц, наперед заданный диапазон частот. При изменении рабочей частоты ее активная область из 1-5 диполей смещается вперед-назад по полотну. Поэтому, чем ближе показатель прогрессии к 1, и соответственно меньше угол раскрыва антенны, тем большее усиление она даст, но при этом возрастает ее длина. На ДМВ от наружной ЛПА можно добиться 26 дБ, а от комнатной – 12 дБ.

    ЛПА, можно сказать, по совокупности качеств идеальная цифровая антенна , поэтому остановимся на ее расчете несколько подробнее. Основное, что нужно знать, что увеличение показателя прогрессии (тау на рис.) дает прирост усиления, а уменьшение угла раскрыва ЛПА (альфа) увеличивает направленность. Экран для ЛПА не нужен, он на ее параметры почти не влияет.

    Расчет цифровой ЛПА имеет особенности:

  • Начинают его, ради запаса по частоте, со второго по длине вибратора.
  • Затем, взяв обратную величину от показателя прогрессии, рассчитывают самый длинный диполь.
  • После самого короткого, исходя из заданного диапазона частот, диполя, добавляют еще один.

    • Поясним на примере. Допустим, наши цифровые программы лежат в диапазоне 21-31 ТВК, т.е. в 470-558 МГц по частоте; длины волн соответственно – 638-537 мм. Также допустим, что нам нужно принимать слабый зашумленный сигнал вдали от станции, поэтому берем максимальный (0,9) показатель прогрессии и минимальный (30 градусов) угол раскрыва. Для расчета понадобится половина угла раскрыва, т.е. 15 градусов в нашем случае. Раскрыв можно еще уменьшить, но длина антенны непомерно, по котангенсу, возрастет.

    Считаем В2 на рис: 638/2 = 319 мм, а плечи диполя будут по 160 мм, до 1 мм можно округлять. Расчет нужно будет вести, пока не получится Bn = 537/2 = 269 мм, и затем просчитать еще один диполь.

    Теперь считаем А2 как В2/tg15 = 319/0,26795 = 1190 мм. Затем, через показатель прогрессии, А1 и В1: А1 = А2/0,9 = 1322 мм; В1 = 319/0,9 = 354,5 = 355 мм. Далее последовательно, начиная с В2 и А2, умножаем на показатель, пока не дойдем до 269 мм:

    • В3 = В2*0,9 = 287 мм; А3 = А2*0,9 = 1071 мм.
    • В4 = 258 мм; А4 = 964 мм.

    Стоп, у нас уже меньше 269 мм. Проверяем, уложимся ли по усилению, хотя и так ясно, что нет: чтобы получить 12 дБ и более, расстояния между диполями не должны превышать 0,1-0,12 длины волны. В данном случае имеем для В1 А1-А2 = 1322 – 1190 = 132 мм, а это 132/638 = 0,21 длины волны В1. Нужно «подтянуть» показатель к 1, до 0,93-0,97, вот и пробуем разные, пока первая разница А1-А2 не сократится вдвое и более. Для максимума в 26 дБ нужно расстояние между диполями в 0,03-0,05 длины волны, но не менее 2-х диаметров диполя, 3-10 мм на ДМВ.

    Примечание: остаток линии за самым коротким диполем, обрезаем, он нужен только для расчета. Поэтому реальная длина готовой антенны получится всего около 400 мм. Если наша ЛПА наружная, это очень хорошо: можно уменьшить раскрыв, получив большую направленность и защиту от помех.

    Видео: антенна для цифрового ТВ DVB T2

    О линии и мачте

    Диаметр трубок линии ЛПА на ДМВ – 8-15 мм; расстояние между их осями – 3-4 диаметра. Учтем еще, что тонкие кабели-«шнурки» дают на ДМВ такое затухание на метр, что все антенно-усилительные ухищрения сойдут на нет. Коаксиал для наружной антенны нужно брать хороший, диаметром по оболочке от 6-8 мм. Т.е., трубки для линии должны быть тонкостенными цельнотянутыми. Подвязывать кабель к линии снаружи нельзя, качество ЛПА резко упадет.

    Крепить наружную ЛПА к мачте нужно, разумеется, за центр тяжести, иначе малая парусность ЛПА превратится в огромную и трясущуюся. Но соединять металлическую мачту прямо с линией тоже нельзя: нужно предусмотреть диэлектрическую вставку не менее 1,5 м длиной. Качество диэлектрика большой роли тут не играет, пойдет проолифленное и покрашенное дерево.

    Об антенне «Дельта»

    Если ДМВ ЛПА согласуется с кабелем усилителем (см. далее, о польских антеннах), то к линии можно пристроить плечи метрового диполя, линейные или веерные, как у «рогатки». Тогда получим универсальную МВ-ДМВ антенну отличного качества. Такое решение использовано в популярной антенне «Дельта», см. рис.


    Антенна «Дельта»

    Зигзаг в эфире

    Z-антенна с рефлектором дает усиление и КЗД такие же, как ЛПА, но главный лепесток ее ДН более чем вдвое шире по горизонтали. Это может быть важно на селе, когда есть прием ТВ с разных направлений. А дециметровая Z-антенна имеет небольшие в плане размеры, что существенно для комнатного приема. Но ее рабочий диапазон теоретически не безграничен, перекрытие по частоте при сохранении приемлемых для цифры параметров – до 2,7.


    Z-антенна МВ

    Конструкция Z-антенны МВ показана на рис; красным выделен путь прокладки кабеля. Там же слева внизу – более компактный кольцевой вариант, в просторечии – «паук». По нему хорошо видно, что Z-антенна родилась как комбинация ЧНА с диапазонным вибратором; есть в ней кое-что и от ромбической антенны , которая в тему не вписывается. Да, кольцо «паука» не обязательно должно быть деревянным, это может быть обруч из металла. «Паук» принимает 1-12 МВ каналы; ДН без рефлектора – почти круговая.

    Классический же зигзаг работает или на 1-5, или на 6-12 каналах, но для его изготовления нужны только деревянные рейки, медный эмалированный провод c d = 0,6-1,2 мм да несколько обрезков фольгированного стеклотекстолита, поэтому даем размеры, через дробь для 1-5/6-12 каналов: А = 3400/950 мм, Б, С = 1700/450 мм, b = 100/28 мм, В = 300/100 мм. В точке Е – нулевой потенциал, здесь нужно оплетку спаять с металлизированной опорной пластиной. Размеры рефлектора, тоже 1-5/6-12: А = 620/175 мм, Б = 300/130 мм, Г = 3200/900 мм.

    Диапазонная Z-антенна с рефлектором дает усиление в 12 дБ, настроенная на один канал – 26 дБ. Чтобы на основе диапазонного зигзага построить одноканальный, нужно взять сторону квадрата полотна по середине ее ширины в четверть длины волны и пересчитать пропорционально все прочие размеры.

    Народный зигзаг

    Как видим, Z-антенна МВ – довольно сложное сооружение. Но ее принцип показывает себя во всем блеске на ДМВ. Z-антенну ДМВ с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», сделать настолько просто, что она еще в СССР заслужила звание народной, см. рис.


    Народная ДМВ антенна

    Материал – медная трубка или алюминиевый лист толщиной от 6 мм. Боковые квадратики цельные из металла или затянутые сеткой, или закрытые жестянкой. В двух последних случаях их нужно пропаять по контуру. Коаксиал резко гнуть нельзя, поэтому ведем его так, чтобы он дошел до бокового угла, а затем не выходил за пределы емкостной вставки (бокового квадратика). В т. А (точка нулевого потенциала) оплетку кабеля электрически соединяем с полотном.

    Примечание: алюминий не паяется обычными припоями и флюсами, поэтому алюминиевая «народная» годится для наружной установки только после герметизации электрических соединений силиконом, в ней ведь все на винтах.

    Видео: пример двойной треугольной антенны

    Волновой канал

    Антенна волновой канал

    Антенна волновой канал (АВК), или антенна Удо-Яги из доступных для самостоятельного изготовления способна дать наибольшие КУ, КНД и КЗД. Но принимать цифру на ДМВ она может только на 1 или 2-3 соседних каналах, т.к. относится к классу остро настроенных антенн. Ее параметры за пределами частоты настройки резко ухудшаются. АВК рекомендуется применять с очень плохих условиях приема, причем для каждого ТВК делать отдельную. К счастью, это не очень сложно – АВК проста и дешева.

    В основе работы АВК – «сгребание» электромагнитного поля (ЭМП) сигнала к активному вибратору. Внешне небольшая, легкая, с минимальной парусностью, АВК может иметь эффективную апертуру в десятки длин волн рабочей частоты. Укороченные и поэтому имеющие емкостный импеданс (полное сопротивление) директоры (направители) направляют ЭМП к активному вибратору, а рефлектор (отражатель), удлиненный, с индуктивным импедансом, отбрасывает к нему то, что проскочило мимо. Рефлектор в АВК нужен всего 1, но директоров может быть от 1 до 20 и более. Чем их больше, тем выше усиление АВК, но уже полоса ее частот.

    От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора падает тем больше, чем ближе к максимуму усиления настроена антенна, и согласование с кабелем теряется. Поэтому активный диполь АВК делают петлевым, его исходное волновое сопротивление не 73 Ом, как у линейного, а 300 Ом. Ценой его снижения до 75 Ом АВК с тремя директорами (пятиэлементную, см. рис. справа) удается настроить почти что на максимум усиления в 26 дБ. Характерная для АВК ДН в горизонтальной плоскости приведена на рис. в начале статьи.

    Элементы АВК соединяются со стрелой в точках нулевого потенциала, поэтому мачта и стрела могут быть любыми. Очень хорошо подходят пропиленовые трубы.

    Расчет и настройка АВК под аналог и цифру несколько различны. Под аналог волновой канал нужно рассчитывать на несущую частоту изображения Fи, а под цифру – на середину спектра ТВК Fс. Почему так – здесь объяснять, к сожалению, нет места. Для 21-го ТВК Fи = 471,25 МГц; Fс = 474 МГц. ДМВ ТВК расположены вплотную друг к другу через 8 МГц, поэтому их настроечные частоты для АВК рассчитываются просто: Fn = Fи/Fс(21 ТВК) + 8(N – 21), где N – номер нужного канала. Напр. для 39 ТВК Fи = 615,25 МГц, а Fс = 610 МГц.

    Чтобы не записывать множество цифр, удобно размеры АВК выражать в долях длины рабочей волны (она считается как Л = 300/F, МГц). Длину волны принято обозначать малой греческой буквой лямбда, но, поскольку в интернете греческого алфавита по умолчанию нет, мы условно обозначим ее большой русской Л.

    Размеры оптимизированной под цифру АВК, по рис., таковы:

    U-петля: УСС для АВК

    • Р = 0,52Л.
    • В = 0,49Л.
    • Д1 = 0,46Л.
    • Д2 = 0,44Л.
    • Д3 = 0,43л.
    • a = 0,18Л.
    • b = 0,12Л.
    • c = d = 0,1Л.

    Если не нужно большого усиления, но важнее уменьшение габаритов АВК, то Д2 и Д3 можно убрать. Все вибраторы выполняются из трубки или прутка диаметром 30-40 мм для 1-5 ТВК, 16-20 мм для 6-12 ТВК и 10-12 мм на ДМВ.

    АВК требует точного согласования с кабелем. Именно небрежным выполнением устройства согласования и симметрирования (УСС) объясняется большинство неудач любителей. Самое простое УСС для АВК – U-петля из того же коаксиального кабеля. Ее конструкция ясна из рис. справа. Расстояние между сигнальными клеммами 1-1 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВК и 60 мм на ДМВ.

    Теоретически длина колена l должна быть в половину длины рабочей волны, так и значится в большинстве публикаций в интернете. Но ЭМП в U-петле сосредоточено внутри заполненного изоляцией кабеля, поэтому нужно обязательно (для цифры – особенно обязательно) учитывать его коэффициент укорочения. Для 75-омных коаксиалов он колеблется в пределах 1,41-1,51, т.е. l нужно брать от 0,355 до 0,330 длины волны, и брать точно, чтобы АВК была АВК, а не набором железок. Точное значение коэффициента укорочения всегда есть в сертификате на кабель.

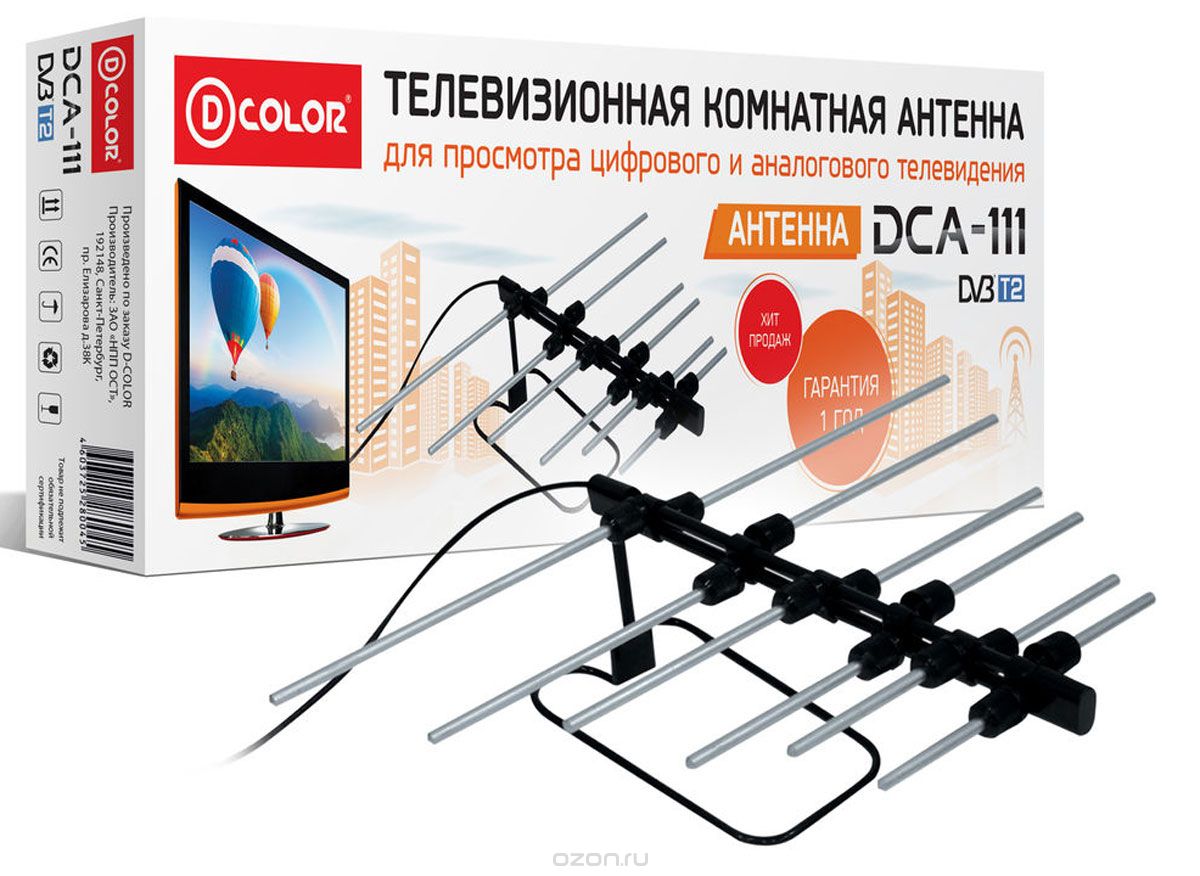

    В последнее время отечественная промышленность начала выпускать перенастраиваемые АВК для цифры, см. рис. Идея, надо сказать, отличная: передвигая элементы по стреле, можно точно настроить антенну под местные условия приема. Лучше, конечно, чтобы это делал специалист – поэлементная настройка АВК взаимозависима, и дилетант непременно запутается.


    АВК для цифрового ТВ

    О «полячках» и усилителях

    У многих пользователей польские антенны, ранее прилично принимавшие аналог, цифру брать отказываются – рвется, а то и вовсе пропадает. Причина, прошу прощения, похабно-коммерческий подход к электродинамике. Стыдно порой бывает за коллег, сляпавших такое «чудо»: АЧХ и ФЧХ похожи то ли на ежа-псориазника, то ли лошадиный гребень с выломанными зубьями.

    Единственно, что хорошо в «полячках» – их усилители для антенны. Собственно, они и не дают сим изделиям бесславно помереть. Усилители «поячек», во-первых, широкополосные малошумящие. И, что еще важнее – с высокоомным входом. Это позволяет при той же напряженности ЭМП сигнала в эфире подать на вход тюнера в несколько раз большую его мощность, что дает возможность электронике «выдрать» цифру из совсем уж безобразных шумов. Кроме того, вследствие большого входного сопротивления польский усилитель – идеальное УСС для любых антенн: что ни цепляй ко входу, на выходе – точно 75 Ом без отраженки и ползучки.

    Однако при очень плохом сигнале , вне зоны уверенного приема, польский усилитель уже не тянет. Питание на него подается по кабелю, и развязка по питанию отнимает 2-3 дБ отношения сигнал/шум, которых может как раз и не хватить, чтобы цифра пошла в самой глубинке. Тут нужен хороший усилитель ТВ сигнала с раздельным питанием. Располагаться он будет, скорее всего, возле тюнера, а УСС для антенны, если оно требуется, придется делать отдельно.


    Усилитель ТВ сигнала ДМВ

    Схема такого усилителя, показавшая почти 100% повторяемость даже при выполнении начинающими радиолюбителями, приведена на рис. Регулировка усиления – потенциометром Р1. Дроссели развязки L3 и L4 – стандартные покупные. Катушки L1 и L2 выполняются по размерам на монтажной схеме справа. Они входят в состав полосовых фильтров сигнала, поэтому небольшие отклонения их индуктивности не критичны.

    Однако топологию (конфигурацию) монтажа нужно соблюдать точно! И точно также обязателен металлический экран (metal shield), отделяющий выходные цепи от прочей схемы.

    С чего начать?

    Мы надеемся, что и опытные мастера найдут в этой статье некоторое количество полезных им сведений. А новичкам, еще не чувствующим эфир, начинать лучше всего с пивной антенны. Автор статьи, отнюдь и отнюдь не дилетант в данной области, в свое время был немало удивлен: простейшая «пивнушка» с ферритовым согласованием, как оказалось, и МВ берет не хуже испытанной «рогатки». А что стоит сделать ту и другую – см. текст.

    Когда-то хорошая телевизионная антенна была дефицитом, покупные качеством и долговечностью, мягко говоря, не отличались. Сделать антенну для «ящика» или «гроба» (старого лампового телевизора) своими руками считалось показателем мастерства. Интерес к самодельным антеннам не угасает и в наши дни. Ничего странного тут нет: условия приема ТВ кардинально изменились, а производители, полагая, что в теории антенн ничего существенно нового нет и не будет, чаще всего приспосабливают к давно известным конструкциям электронику, не задумываясь над тем, что главное для любой антенны – ее взаимодействие с сигналом в эфире.

    Что изменилось в эфире?

    Во-первых, почти весь объем ТВ-вещания в настоящее время осуществляется в диапазоне ДМВ . Прежде всего из экономических соображений, в нем намного упрощается и удешевляется антенно-фидерное хозяйство передающих станций, и, что еще более важно – потребность в его регулярном обслуживании высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом.

    Второе – ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места , а развитая сеть связи обеспечивает подачу программ в самые глухие углы. Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.

    Третье, изменились условия распространения радиоволн в городах . На ДМВ промышленные помехи просачиваются слабо, но железобетонные многоэтажки для них – хорошие зеркала, многократно переотражающие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

    Четвертое – ТВ-программ в эфире сейчас очень много, десятки и сотни . Насколько это множество разнообразно и содержательно – другой вопрос, но рассчитывать на прием 1-2-3 каналов ныне бессмысленно.

    Наконец, получило развитие цифровое вещание . Сигнал DVB T2 – штука особенная. Там, где он еще хоть чуть-чуть, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем ни бывало. А чуть дальше или в стороне – нет, как отрезало. К помехам «цифра» почти не чувствительна, но при рассогласовании с кабелем или фазовых искажениях в любом месте тракта, от камеры до тюнера, картинка может рассыпаться в квадратики и при сильном чистом сигнале.

    Требования к антеннам

    В соответствии с новыми условиями приема, изменились и основные требования к ТВ-антеннам:

    • Такие ее параметры, как коэффициент направленного действия (КНД) и коэффициент защитного действия (КЗД) ныне определяющего значения не имеют: современный эфир очень грязный, и по малюсенькому боковому лепестку диаграммы направленности (ДН), хоть какая-то помеха, да пролезет, и бороться с ней нужно уже средствами электроники.
    • Взамен особое значение приобретает собственный коэффициент усиления антенны (КУ). Антенна, хорошо «облавливающая» эфир, а не смотрящая на него сквозь маленькую дырочку, даст запас мощности принятого сигнала, позволяющий электронике очистить его от шумов и помех.
    • Современная телевизионная антенна, за редчайшими исключениями, должна быть диапазонной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не втискиваться в приемлемые рамки путем инженерных ухищрений.
    • ТВ-антенна должна согласовываться в кабелем во всем своем рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УСС).
    • Амплитудно-частотная характеристика антенны (АЧХ) должна быть возможно более гладкой. Резким выбросам и провалам непременно сопутствуют фазовые искажения.

    Последние 3 пункта обусловлены требованиями приема цифровых сигналов. Настроенные, т.е. работающие теоретически на одной частоте, антенны можно «растянуть» по частоте, напр. антенны типа «волновой канал» на ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналы. Но их согласование с фидером требует применения УСС, которые либо сильно поглощают сигнал (ферритовые), либо портят фазовую характеристику на краях диапазона (настроенные). И «цифру» такая антенна, отлично работающая на «аналоге», будет принимать плохо.

    В связи с этим, из всего великого антенного многообразия, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:

    1. Частотнонезависимая (всеволновая) – не отличается высокими параметрами, но очень проста и дешева, ее можно сделать буквально за час. За городом, где эфир почище, она вполне сможет принимать цифру или достаточно мощный аналог не небольшом удалении от телецентра.
    2. Диапазонная логопериодическая. Ее, образно выражаясь, можно уподобить рыболовецкому тралу, уже при облавливании сортирующему добычу. Она тоже довольно проста, идеально согласуется с фидером во всем своем диапазоне, абсолютно не меняет в нем параметры. Техпараметры – средние, поэтому более подойдет для дачи, а в городе в качестве комнатной.
    3. Несколько модификаций зигзагообразной антенны , или Z-антенны. В диапазоне МВ это весьма солидная конструкция, требующая немалого умения и времени. Но на ДМВ она вследствие принципа геометрического подобия (см. далее), настолько упрощается и съеживается, что вполне может быть использована как высокоэффективная комнатная антенна при почти любых условиях приема.

    Примечание: Z-антенна, если использовать предыдущую аналогию – частый бредень, сгребающий все, что есть в воде. По мере замусоривания эфира она было вышла из употребления, но с развитием цифрового ТВ вновь оказалась на коне – во всем своем диапазоне она так же отлично согласована и держит параметры, как «логопедка».

    Точное согласование и симметрирование почти всех описанных далее антенн достигается благодаря прокладке кабеля через т.наз. точку нулевого потенциала. К ней предъявляются особые требования, о которых подробнее будет сказано далее.

    О вибраторных антеннах

    В полосе частот одного аналогового канала можно передать до нескольких десятков цифровых. И, как уже сказано, цифра работает при ничтожном отношении сигнал/шум. Поэтому в очень удаленных от телецентра, куда сигнал одного-двух каналов еле добивает, местах, для приема цифрового ТВ может найти применение и старый добрый волновой канал (АВК, антенна волновой канал), из класса вибраторных антенн, так что в конце уделим несколько строк и ей.

    О спутниковом приеме

    Делать самому спутниковую антенну нет никакого смысла. Головку и тюнер все равно нужно покупать, а за внешней простотой зеркала кроется параболическая поверхность косого падения, которую с нужной точностью может выполнить далеко не всякое промышленное предприятие. Единственное, что под силу самодельщикам – настроить спутниковую антенну, об этом .

    О параметрах антенн

    Точное определение упомянутых выше параметров антенн требует знания высшей математики и электродинамики, но понимать их значение, приступая к изготовлению антенны, нужно. Поэтому дадим несколько грубые, но все же поясняющие смысл определения (см. рис. справа):

    • КУ – отношение принятой антенной на основной (главный) лепесток ее ДН мощности сигнала, к его же мощности, принятой в том же месте и на той же частоте ненаправленной, с круговой, ДН, антенной.
    • КНД – отношение телесного угла всей сферы к телесному углу раскрыва главного лепестка ДН, в предположении, что его сечение – круг. Если главный лепесток имеет разные размеры в разных плоскостях, сравнивать нужно площадь сферы и площадь сечения ею главного лепестка.
    • КЗД – отношение принятой на главный лепесток мощности сигнала к сумме мощностей помех на той же частоте, принятой всеми побочными (задним и боковыми) лепестками.

    Примечания:

    1. Если антенна диапазонная, мощности считаются на частоте полезного сигнала.
    2. Поскольку совершенно ненаправленных антенн не бывает, за такую принимают полуволновой линейный диполь, ориентированный по направлению электрического вектора поля (по его поляризации). Его КУ считается равным 1. ТВ программы передаются с горизонтальной поляризацией.

    Следует помнить, что КУ и КНД не обязательно взаимосвязаны. Есть антенны (напр. «шпионская» – однопроводная антенна бегущей волны, АБВ) с высокой направленностью, но единичным или меньшим усилением. Такие смотрят вдаль как бы сквозь диоптрический прицел. С другой стороны, существуют антенны, напр. Z-антенна, у которых невысокая направленность сочетается со значительным усилением.

    О тонкостях изготовления

    Все элементы антенн, по которым протекают токи полезного сигнала (конкретно – в описаниях отдельных антенн), должны соединяться между собой пайкой или сваркой. В любом сборном узле на открытом воздухе электрический контакт скоро нарушится, и параметры антенны резко ухудшатся, вплоть до полной ее негодности.

    Особенно это касается точек нулевого потенциала. В них, как говорят специалисты, наблюдается узел напряжения и пучность тока, т.е. его наибольшее значение. Ток при нулевом напряжении? Ничего удивительного. Электродинамика ушла от закона Ома на постоянном токе так же далеко, как Т-50 от воздушного змея.

    Места с точками нулевого потенциала для цифровых антенн лучше всего выполнять гнутыми из цельного металла. Небольшой «ползучий» ток на сварке при приеме аналога на картинке, скорее всего, не скажется. Но, если принимается цифра на границе шумов, то тюнер из-за «ползучки» может не увидеть сигнала. Который при чистом токе в пучности дал бы стабильный прием.

    О пайке кабеля

    Оплетка (да и центральная жила нередко) современных коаксиальных кабелей делаются не из меди, а из стойких к коррозии и недорогих сплавов. Паяются они плохо и, если долго греть, можно пережечь кабель. Поэтому паять кабели нужно 40-Вт паяльником, легкоплавким припоем и с флюс-пастой вместо канифоли или спиртоканифоли. Пасты жалеть не нужно, припой сразу же растекается по жилкам оплетки только под слоем кипящего флюса.

    Виды антенн

    Всеволновая

    Всеволновая (точнее, частотнонезависимая, ЧНА) антенна показана на рис. Она – две треугольных металлических пластинки, две деревянных рейки, да много медных эмалированных проволок. Диаметр проволоки значения не имеет, а расстояние между концами проволок на рейках – 20-30 мм. Зазор между пластинами, к которым припаяны другие концы проволок – 10 мм.

    Примечание: вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклотекстолита в вырезанными по меди треугольниками.

    Ширина антенны равна ее высоте, угол раскрыва полотен – 90 градусов. Схема прокладки кабеля показана там же на рис. Точка, отмеченная желтым – точка квази-нулевого потенциала. Припаивать в ней оплетку кабеля к полотну не нужно, достаточно туго подвязать, для согласования хватит емкости между оплеткой и полотном.

    ЧНА, растянутая в окне шириной 1,5 м, принимает все метровые и ДЦМ каналы почти со всех направлений, кроме провала около 15 градусов в плоскости полотна. В этом ее преимущество в местах, где возможен прием сигналов от разных телецентров, не нужно вращать. Недостатки – единичный КУ и нулевой КЗД, поэтому в зоне действия помех и вне зоны уверенного приема ЧНА не годится.

    Примечание : есть и другие типы ЧНА, напр. в виде двухвитковой логарифимической спирали. Она компактнее ЧНА из треугольных полотен в том же диапазоне частот, поэтому иногда используется в технике. Но в быту это преимуществ не дает, сделать спиральную ЧНА сложнее, с коаксиальным кабелем согласовать труднее, поэтому не рассматриваем.

    На основе ЧНА был создан очень популярный когда-то веерный вибратор (рога, рогулька, рогатка), см. рис. Его КНД и КЗД что-то около 1,4 при довольно гладкой АЧХ и линейной ФЧХ, так что для цифры он подошел бы и сейчас. Но – работает только на МВ (1-12 каналы), а цифровое вещание идет на ДМВ. Впрочем, на селе, при подъеме на 10-12 м, может сгодиться для приема аналога. Мачта 2 может быть из любого материала, но крепежные планки 1 – из хорошего ненамокающего диэлектрика: стеклотекстолита или фторопласта толщиной не менее 10 мм.

    Пивная всеволновка

    Всеволновая антенна из пивных банок явно не плод похмельных галлюцинаций спившегося радиолюбителя. Это действительно очень хорошая антенна на все случаи приема, нужно только сделать ее правильно. Причем исключительно простая.

    В основе ее конструкции следующее явление: если увеличивать диаметр плеч обычного линейного вибратора, то рабочая полоса его частот расширяется, а прочие параметры остаются неизменными. В дальней радиосвязи с 20-х годов используется т.наз. диполь Надененко, основанный на этом принципе. А пивные банки по размерам как раз подходят в качестве плеч вибратора на ДМВ. В сущности, ЧНА и есть диполь, плечи которого неограниченно расширяются до бесконечности.

    Простейший пивной вибратор из двух банок годится для комнатного приема аналога в городе даже без согласования с кабелем, если его длина не более 2 м, слева на рис. А если собрать из пивных диполей вертикальную синфазную решетку с шагом в полволны (справа на рис.), согласовать ее и отсимметрировать с помощью усилителя от польской антенны (о нем речь еще пойдет), то благодаря сжатию главного лепестка ДН по вертикали такая антенна даст и хороший КУ.

    Усиление «пивнухи» можно еще увеличить, добавив заодно КЗД, если сзади нее поместить экран из сетки на расстоянии, равном половине шага решетки. Монтируется пивная решетка на мачте из диэлектрика; механические связи экрана с мачтой – тоже диэлектрические. Остальное ясно из след. рис.

    Примечание: оптимальное количество этажей решетки – 3-4. При 2-х выигрыш в усилении будет небольшим, а большее трудно согласовать с кабелем.

    Видео: изготовление простейшей антенны из пивных банок

    «Логопедка»

    Логопериодическая антенна (ЛПА) представляет собой собирающую линию, к которой попеременно подключаются половинки линейных диполей (т.е. куски проводника длиной в четверть рабочей волны), длина и расстояние между которыми меняются в геометрической прогрессии с показателем меньше 1, в центре на рис. Линия может быть как настроенной (с КЗ на противоположном от места подключения кабеля конце), так и свободной. ЛПА на свободной (ненастроенной) линии для приема цифры предпочтительнее: она выходит длиннее, но ее АЧХ и ФЧХ гладкие, а согласование с кабелем не зависит от частоты, поэтому на ней мы и остановимся.

    ЛПА может быть изготовлена на любой, до 1-2 ГГц, наперед заданный диапазон частот. При изменении рабочей частоты ее активная область из 1-5 диполей смещается вперед-назад по полотну. Поэтому, чем ближе показатель прогрессии к 1, и соответственно меньше угол раскрыва антенны, тем большее усиление она даст, но при этом возрастает ее длина. На ДМВ от наружной ЛПА можно добиться 26 дБ, а от комнатной – 12 дБ.

    ЛПА, можно сказать, по совокупности качеств идеальная цифровая антенна , поэтому остановимся на ее расчете несколько подробнее. Основное, что нужно знать, что увеличение показателя прогрессии (тау на рис.) дает прирост усиления, а уменьшение угла раскрыва ЛПА (альфа) увеличивает направленность. Экран для ЛПА не нужен, он на ее параметры почти не влияет.

    Расчет цифровой ЛПА имеет особенности:

    1. Начинают его, ради запаса по частоте, со второго по длине вибратора.
    2. Затем, взяв обратную величину от показателя прогрессии, рассчитывают самый длинный диполь.
    3. После самого короткого, исходя из заданного диапазона частот, диполя, добавляют еще один.

    Поясним на примере. Допустим, наши цифровые программы лежат в диапазоне 21-31 ТВК, т.е. в 470-558 МГц по частоте; длины волн соответственно – 638-537 мм. Также допустим, что нам нужно принимать слабый зашумленный сигнал вдали от станции, поэтому берем максимальный (0,9) показатель прогрессии и минимальный (30 градусов) угол раскрыва. Для расчета понадобится половина угла раскрыва, т.е. 15 градусов в нашем случае. Раскрыв можно еще уменьшить, но длина антенны непомерно, по котангенсу, возрастет.

    Считаем В2 на рис: 638/2 = 319 мм, а плечи диполя будут по 160 мм, до 1 мм можно округлять. Расчет нужно будет вести, пока не получится Bn = 537/2 = 269 мм, и затем просчитать еще один диполь.

    Теперь считаем А2 как В2/tg15 = 319/0,26795 = 1190 мм. Затем, через показатель прогрессии, А1 и В1: А1 = А2/0,9 = 1322 мм; В1 = 319/0,9 = 354,5 = 355 мм. Далее последовательно, начиная с В2 и А2, умножаем на показатель, пока не дойдем до 269 мм:

    • В3 = В2*0,9 = 287 мм; А3 = А2*0,9 = 1071 мм.
    • В4 = 258 мм; А4 = 964 мм.

    Стоп, у нас уже меньше 269 мм. Проверяем, уложимся ли по усилению, хотя и так ясно, что нет: чтобы получить 12 дБ и более, расстояния между диполями не должны превышать 0,1-0,12 длины волны. В данном случае имеем для В1 А1-А2 = 1322 – 1190 = 132 мм, а это 132/638 = 0,21 длины волны В1. Нужно «подтянуть» показатель к 1, до 0,93-0,97, вот и пробуем разные, пока первая разница А1-А2 не сократится вдвое и более. Для максимума в 26 дБ нужно расстояние между диполями в 0,03-0,05 длины волны, но не менее 2-х диаметров диполя, 3-10 мм на ДМВ.

    Примечание: остаток линии за самым коротким диполем, обрезаем, он нужен только для расчета. Поэтому реальная длина готовой антенны получится всего около 400 мм. Если наша ЛПА наружная, это очень хорошо: можно уменьшить раскрыв, получив большую направленность и защиту от помех.

    Видео: антенна для цифрового ТВ DVB T2

    О линии и мачте

    Диаметр трубок линии ЛПА на ДМВ – 8-15 мм; расстояние между их осями – 3-4 диаметра. Учтем еще, что тонкие кабели-«шнурки» дают на ДМВ такое затухание на метр, что все антенно-усилительные ухищрения сойдут на нет. Коаксиал для наружной антенны нужно брать хороший, диаметром по оболочке от 6-8 мм. Т.е., трубки для линии должны быть тонкостенными цельнотянутыми. Подвязывать кабель к линии снаружи нельзя, качество ЛПА резко упадет.

    Крепить наружную ЛПА к мачте нужно, разумеется, за центр тяжести, иначе малая парусность ЛПА превратится в огромную и трясущуюся. Но соединять металлическую мачту прямо с линией тоже нельзя: нужно предусмотреть диэлектрическую вставку не менее 1,5 м длиной. Качество диэлектрика большой роли тут не играет, пойдет проолифленное и покрашенное дерево.

    Об антенне «Дельта»

    Если ДМВ ЛПА согласуется с кабелем усилителем (см. далее, о польских антеннах), то к линии можно пристроить плечи метрового диполя, линейные или веерные, как у «рогатки». Тогда получим универсальную МВ-ДМВ антенну отличного качества. Такое решение использовано в популярной антенне «Дельта», см. рис.

    Антенна “Дельта”

    Зигзаг в эфире

    Z-антенна с рефлектором дает усиление и КЗД такие же, как ЛПА, но главный лепесток ее ДН более чем вдвое шире по горизонтали. Это может быть важно на селе, когда есть прием ТВ с разных направлений. А дециметровая Z-антенна имеет небольшие в плане размеры, что существенно для комнатного приема. Но ее рабочий диапазон теоретически не безграничен, перекрытие по частоте при сохранении приемлемых для цифры параметров – до 2,7.

    Конструкция Z-антенны МВ показана на рис; красным выделен путь прокладки кабеля. Там же слева внизу – более компактный кольцевой вариант, в просторечии – «паук». По нему хорошо видно, что Z-антенна родилась как комбинация ЧНА с диапазонным вибратором; есть в ней кое-что и от ромбической антенны, которая в тему не вписывается. Да, кольцо «паука» не обязательно должно быть деревянным, это может быть обруч из металла. «Паук» принимает 1-12 МВ каналы; ДН без рефлектора – почти круговая.

    Классический же зигзаг работает или на 1-5, или на 6-12 каналах, но для его изготовления нужны только деревянные рейки, медный эмалированный провод c d = 0,6-1,2 мм да несколько обрезков фольгированного стеклотекстолита, поэтому даем размеры, через дробь для 1-5/6-12 каналов: А = 3400/950 мм, Б, С = 1700/450 мм, b = 100/28 мм, В = 300/100 мм. В точке Е – нулевой потенциал, здесь нужно оплетку спаять с металлизированной опорной пластиной. Размеры рефлектора, тоже 1-5/6-12: А = 620/175 мм, Б = 300/130 мм, Г = 3200/900 мм.

    Диапазонная Z-антенна с рефлектором дает усиление в 12 дБ, настроенная на один канал – 26 дБ. Чтобы на основе диапазонного зигзага построить одноканальный, нужно взять сторону квадрата полотна по середине ее ширины в четверть длины волны и пересчитать пропорционально все прочие размеры.

    Народный зигзаг

    Как видим, Z-антенна МВ – довольно сложное сооружение. Но ее принцип показывает себя во всем блеске на ДМВ. Z-антенну ДМВ с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», сделать настолько просто, что она еще в СССР заслужила звание народной, см. рис.

    Материал – медная трубка или алюминиевый лист толщиной от 6 мм. Боковые квадратики цельные из металла или затянутые сеткой, или закрытые жестянкой. В двух последних случаях их нужно пропаять по контуру. Коаксиал резко гнуть нельзя, поэтому ведем его так, чтобы он дошел до бокового угла, а затем не выходил за пределы емкостной вставки (бокового квадратика). В т. А (точка нулевого потенциала) оплетку кабеля электрически соединяем с полотном.

    Примечание: алюминий не паяется обычными припоями и флюсами, поэтому алюминиевая «народная» годится для наружной установки только после герметизации электрических соединений силиконом, в ней ведь все на винтах.

    Видео: пример двойной треугольной антенны

    Волновой канал

    Антенна волновой канал (АВК), или антенна Удо-Яги из доступных для самостоятельного изготовления способна дать наибольшие КУ, КНД и КЗД. Но принимать цифру на ДМВ она может только на 1 или 2-3 соседних каналах, т.к. относится к классу остро настроенных антенн. Ее параметры за пределами частоты настройки резко ухудшаются. АВК рекомендуется применять с очень плохих условиях приема, причем для каждого ТВК делать отдельную. К счастью, это не очень сложно – АВК проста и дешева.

    В основе работы АВК – «сгребание» электромагнитного поля (ЭМП) сигнала к активному вибратору. Внешне небольшая, легкая, с минимальной парусностью, АВК может иметь эффективную апертуру в десятки длин волн рабочей частоты. Укороченные и поэтому имеющие емкостный импеданс (полное сопротивление) директоры (направители) направляют ЭМП к активному вибратору, а рефлектор (отражатель), удлиненный, с индуктивным импедансом, отбрасывает к нему то, что проскочило мимо. Рефлектор в АВК нужен всего 1, но директоров может быть от 1 до 20 и более. Чем их больше, тем выше усиление АВК, но уже полоса ее частот.

    От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора падает тем больше, чем ближе к максимуму усиления настроена антенна, и согласование с кабелем теряется. Поэтому активный диполь АВК делают петлевым, его исходное волновое сопротивление не 73 Ом, как у линейного, а 300 Ом. Ценой его снижения до 75 Ом АВК с тремя директорами (пятиэлементную, см. рис. справа) удается настроить почти что на максимум усиления в 26 дБ. Характерная для АВК ДН в горизонтальной плоскости приведена на рис. в начале статьи.

    Элементы АВК соединяются со стрелой в точках нулевого потенциала, поэтому мачта и стрела могут быть любыми. Очень хорошо подходят пропиленовые трубы.

    Расчет и настройка АВК под аналог и цифру несколько различны. Под аналог волновой канал нужно рассчитывать на несущую частоту изображения Fи, а под цифру – на середину спектра ТВК Fс. Почему так – здесь объяснять, к сожалению, нет места. Для 21-го ТВК Fи = 471,25 МГц; Fс = 474 МГц. ДМВ ТВК расположены вплотную друг к другу через 8 МГц, поэтому их настроечные частоты для АВК рассчитываются просто: Fn = Fи/Fс(21 ТВК) + 8(N – 21), где N – номер нужного канала. Напр. для 39 ТВК Fи = 615,25 МГц, а Fс = 610 МГц.

    Чтобы не записывать множество цифр, удобно размеры АВК выражать в долях длины рабочей волны (она считается как Л = 300/F, МГц). Длину волны принято обозначать малой греческой буквой лямбда, но, поскольку в интернете греческого алфавита по умолчанию нет, мы условно обозначим ее большой русской Л.

    Размеры оптимизированной под цифру АВК, по рис., таковы:

    • Р = 0,52Л.
    • В = 0,49Л.
    • Д1 = 0,46Л.
    • Д2 = 0,44Л.
    • Д3 = 0,43л.
    • a = 0,18Л.
    • b = 0,12Л.
    • c = d = 0,1Л.

    Если не нужно большого усиления, но важнее уменьшение габаритов АВК, то Д2 и Д3 можно убрать. Все вибраторы выполняются из трубки или прутка диаметром 30-40 мм для 1-5 ТВК, 16-20 мм для 6-12 ТВК и 10-12 мм на ДМВ.

    АВК требует точного согласования с кабелем. Именно небрежным выполнением устройства согласования и симметрирования (УСС) объясняется большинство неудач любителей. Самое простое УСС для АВК – U-петля из того же коаксиального кабеля. Ее конструкция ясна из рис. справа. Расстояние между сигнальными клеммами 1-1 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВК и 60 мм на ДМВ.

    Теоретически длина колена l должна быть в половину длины рабочей волны, так и значится в большинстве публикаций в интернете. Но ЭМП в U-петле сосредоточено внутри заполненного изоляцией кабеля, поэтому нужно обязательно (для цифры – особенно обязательно) учитывать его коэффициент укорочения. Для 75-омных коаксиалов он колеблется в пределах 1,41-1,51, т.е. l нужно брать от 0,355 до 0,330 длины волны, и брать точно, чтобы АВК была АВК, а не набором железок. Точное значение коэффициента укорочения всегда есть в сертификате на кабель.

    В последнее время отечественная промышленность начала выпускать перенастраиваемые АВК для цифры, см. рис. Идея, надо сказать, отличная: передвигая элементы по стреле, можно точно настроить антенну под местные условия приема. Лучше, конечно, чтобы это делал специалист – поэлементная настройка АВК взаимозависима, и дилетант непременно запутается.

    О «полячках» и усилителях

    У многих пользователей польские антенны, ранее прилично принимавшие аналог, цифру брать отказываются – рвется, а то и вовсе пропадает. Причина, прошу прощения, похабно-коммерческий подход к электродинамике. Стыдно порой бывает за коллег, сляпавших такое «чудо»: АЧХ и ФЧХ похожи то ли на ежа-псориазника, то ли лошадиный гребень с выломанными зубьями.

    Единственно, что хорошо в «полячках» – их усилители для антенны. Собственно, они и не дают сим изделиям бесславно помереть. Усилители «поячек», во-первых, широкополосные малошумящие. И, что еще важнее – с высокоомным входом. Это позволяет при той же напряженности ЭМП сигнала в эфире подать на вход тюнера в несколько раз большую его мощность, что дает возможность электронике «выдрать» цифру из совсем уж безобразных шумов. Кроме того, вследствие большого входного сопротивления польский усилитель – идеальное УСС для любых антенн: что ни цепляй ко входу, на выходе – точно 75 Ом без отраженки и ползучки.

    Однако при очень плохом сигнале, вне зоны уверенного приема, польский усилитель уже не тянет. Питание на него подается по кабелю, и развязка по питанию отнимает 2-3 дБ отношения сигнал/шум, которых может как раз и не хватить, чтобы цифра пошла в самой глубинке. Тут нужен хороший усилитель ТВ сигнала с раздельным питанием. Располагаться он будет, скорее всего, возле тюнера, а УСС для антенны, если оно требуется, придется делать отдельно.

    Схема такого усилителя, показавшая почти 100% повторяемость даже при выполнении начинающими радиолюбителями, приведена на рис. Регулировка усиления – потенциометром Р1. Дроссели развязки L3 и L4 – стандартные покупные. Катушки L1 и L2 выполняются по размерам на монтажной схеме справа. Они входят в состав полосовых фильтров сигнала, поэтому небольшие отклонения их индуктивности не критичны.

    Однако топологию (конфигурацию) монтажа нужно соблюдать точно! И точно также обязателен металлический экран (metal shield), отделяющий выходные цепи от прочей схемы.

    С чего начать?

    Мы надеемся, что и опытные мастера найдут в этой статье некоторое количество полезных им сведений. А новичкам, еще не чувствующим эфир, начинать лучше всего с пивной антенны. Автор статьи, отнюдь и отнюдь не дилетант в данной области, в свое время был немало удивлен: простейшая «пивнушка» с ферритовым согласованием, как оказалось, и МВ берет не хуже испытанной «рогатки». А что стоит сделать ту и другую – см. текст.

    (2 оценок, среднее: 4,00 из 5)

    сказал(а):

    А на крыше был приём удовлетворительный на Полячку. До телецентра у меня километров 70 – 80. Вот такие у меня проблемы. С балкона удаётся поймать с 30 каналов штук 3 – 4 и то с “кубиками”. Я иной раз смотрю телеканалы с интернета на компьютере в своей комнате, а жена в своей на телевизор не может нормально смотреть свои любимые каналы. Соседи советуют провести кабельное, но за него надо платить каждый месяц, а я уже и так плачу за интернет, а пенсия не резиновая. Всё её тянем, тянем и на всё не хватает.

    Пётр Копитоненко сказал(а):

    Поставить антенну на крыше дома не получается, соседи ругаются, что я хожу и ломаю рубероидное покрытие крыши и у них потом протекает потолок. Вообще то я очень “благодарен” тому экономисту, который получил себе премию за экономию.Придумал убрать с домов дорогостоящую двускатную крышу и заменить её плоской крышей прикрытой плохим рубероидом. Экономист получил денежки за экономию, а люди на последних этажах теперь всю жизнь мучаются. Вода течёт им на головы и на кровати. Они каждый год меняют рубероид, а он за сезон приходит в негодность. В морозную погоду он даёт трещины и дождевая вода и снеговая течёт в квартиру, даже если по крыше никто и не ходит!!!

    Сергей сказал(а):

    Приветствую!
    Спасибо за статью, а автор-то кто (подписи не вижу)?
    ЛПА по приведённой выше методике работает отлично, ДМВ 30 и 58 каналы. Проверено в городе (отражённый сигнал) и за городом, расстояния до передатчика (1 кВт) соответственно: 2 и 12 км примерно. Практика показала, что в диполе “В1” острой необходимости нет, а вот ещё один диполь перед самым коротким сказывается существенно, судя по интенсивности сигнала в %. Особенно в условиях города, где надо ловить (в моём случае) отражённый сигнал. только я сделал антенну с “КЗ”, так получилось, просто не оказалось подходящего изолятора.
    В общем, рекомендую.

    Василий сказал(а):

    ИМХО: народ ищущий антенну для приема ЭЦТВ, забудьте про ЛПА. Эти широкодиапазонные антенны были созданы во второй половине 50-х годов (!!) прошлого века для того, чтобы находясь на берегах советской Прибалтики ловить забугорные телецентры. В журналах того времени это стыдливо называли «сверхдальним приемом». Ну очень любили на Рижском взморье ночью смотреть шведское порно…

    В плане назначения тоже самое могу сказать про «двойные, тройные и т.д. квадраты», а также любые «зигзаги».

    По сравнению с аналогичным по диапазону и усилению «волновым каналом» ЛПА более громоздки и материалоемки. Расчет ЛПА сложен, замысловат и похож скорее на гадание и подгонку результатов.

    Если в вашем регионе ведется вещание ЭЦТВ на соседних ДМВ каналах (у меня 37-38) то лучшее решение разыскать в сети книгу: Капчинский Л.М. Телевизионные антенны (2-е издание, 1979) и изготовить «волновой канал» для группы каналов ДМВ (если у Вас вещание выше 21-41 каналов, то придется пересчитывать) описанный на стр 67 и далее (рис. 39, табл 11).
    Если до передатчика 15 – 30км антенну можно упростить, сделав ее четырех – пять элементной, просто не устанавливая директоры Д, Е и Ж.

    Для совсем близких передатчиков рекомендую комнатные антенны, кстати в той же книге на стр. 106 – 109 приведены чертежи широкодиапазонных комнатных «волнового канала» и ЛПА. «Волновой канал» визуально меньше, проще и изящней при большем усилении!

    Нажимая кнопку «Добавить комментарий», я соглашаюсь с сайта.
