Обзор современных образцов светодиодных ламп для ближнего/дальнего света автомобиля LED H4 поможет выбрать оптимальный вариант и не разочароваться в потраченных средствах. Думаю, мнения, отзывы и комментарии этой статьи будут полезны прежде всего тем, кому не все равно, как освещается дорога перед своим авто.
Светодиоды прочно вошли в нашу жизнь не только, как индикаторы, средства подсветки или Дневных Ходовых Огней , но с некоторых пор, и как источники мощного освещения.
Современный рынок осветительных элементов автомобиля наводнили всевозможные светодиодные лампы и лампочки. Как заверяют нас продавцы, их чудо-лампочки для фар головного света могут давать свет в несколько раз больше при мизерных электрозатратах, освещать дорогу, как днем, на зависть друзьям и соседям.
В комментариях интернет-магазинов восторженные отзывы с придыханием о светодиодных лампах (в основном только о том, что светят, просто капец, как ярко) подогревают общий ажиотаж. Но так ли это?
Попробуем для начала в принципе сравнить светодиодные лампы с классическими галогенками и би-ксеноном:
Дааа… Судя по таблице, светодиод по светотехническим параметрам уверенно обходит ксенон, оставляя далеко позади галогенки отнюдь не последнего качества. Наверное, в этом и кроется причина столь многих восторженных впечатлений от LED освещения на автомобиле? – светодиод действительно светит ярче обычной галогенной лампочки накаливания. Но только в яркости ли счастье?
Для обычного обывателя лампы головного света воспринимаются не более, как лампочка в туалете – чем ярче, тем круче. С автомобильным же светом все обстоит гораздо серьезнее и сложнее: кроме самой яркости очень важную роль имеет еще и геометрия светового пучка. От того, как формируется световое пятно на дороге зависит то, как вы будете видеть эту дорогу в темноте.
Что бы легче было разобраться во всевозможных конструкциях представленных в обзоре ламп, совсем немного теории о лампах H4 :

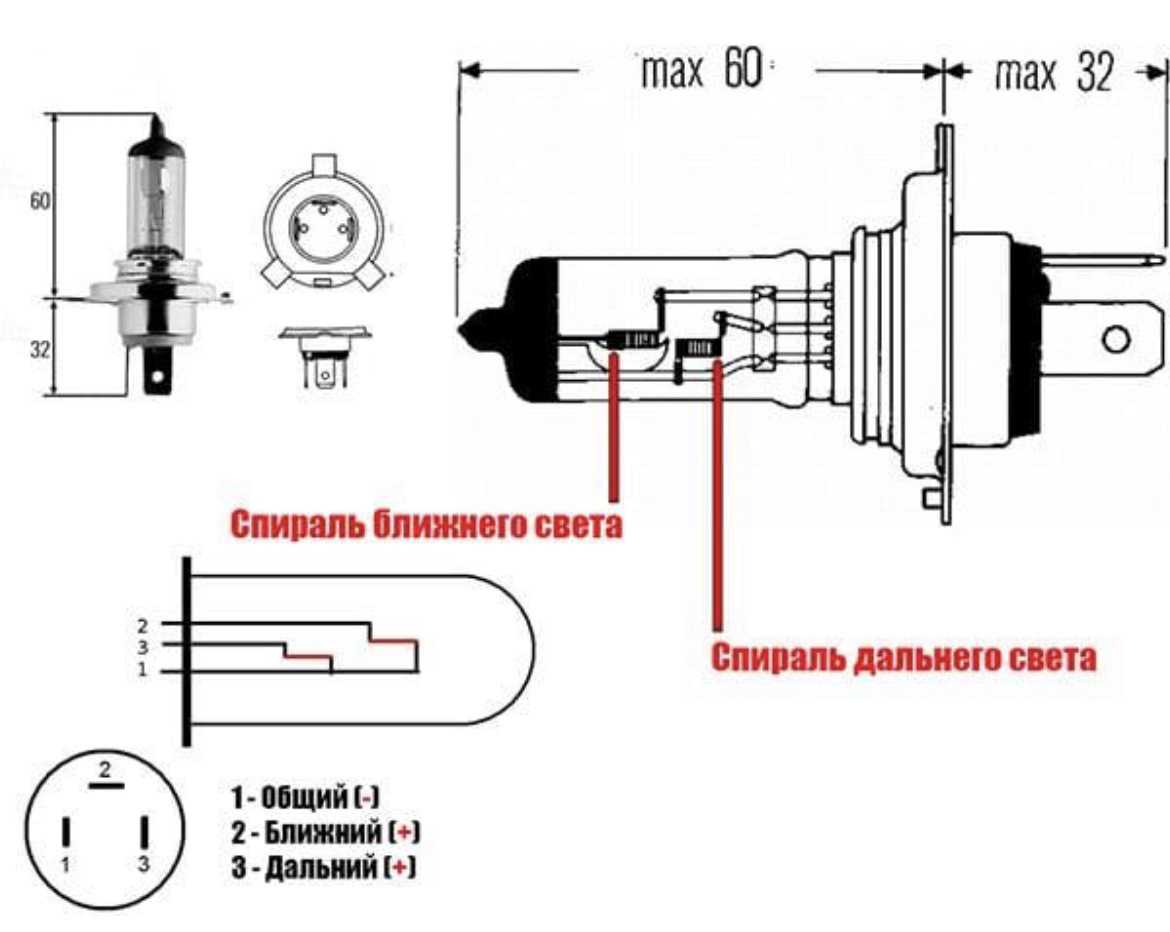

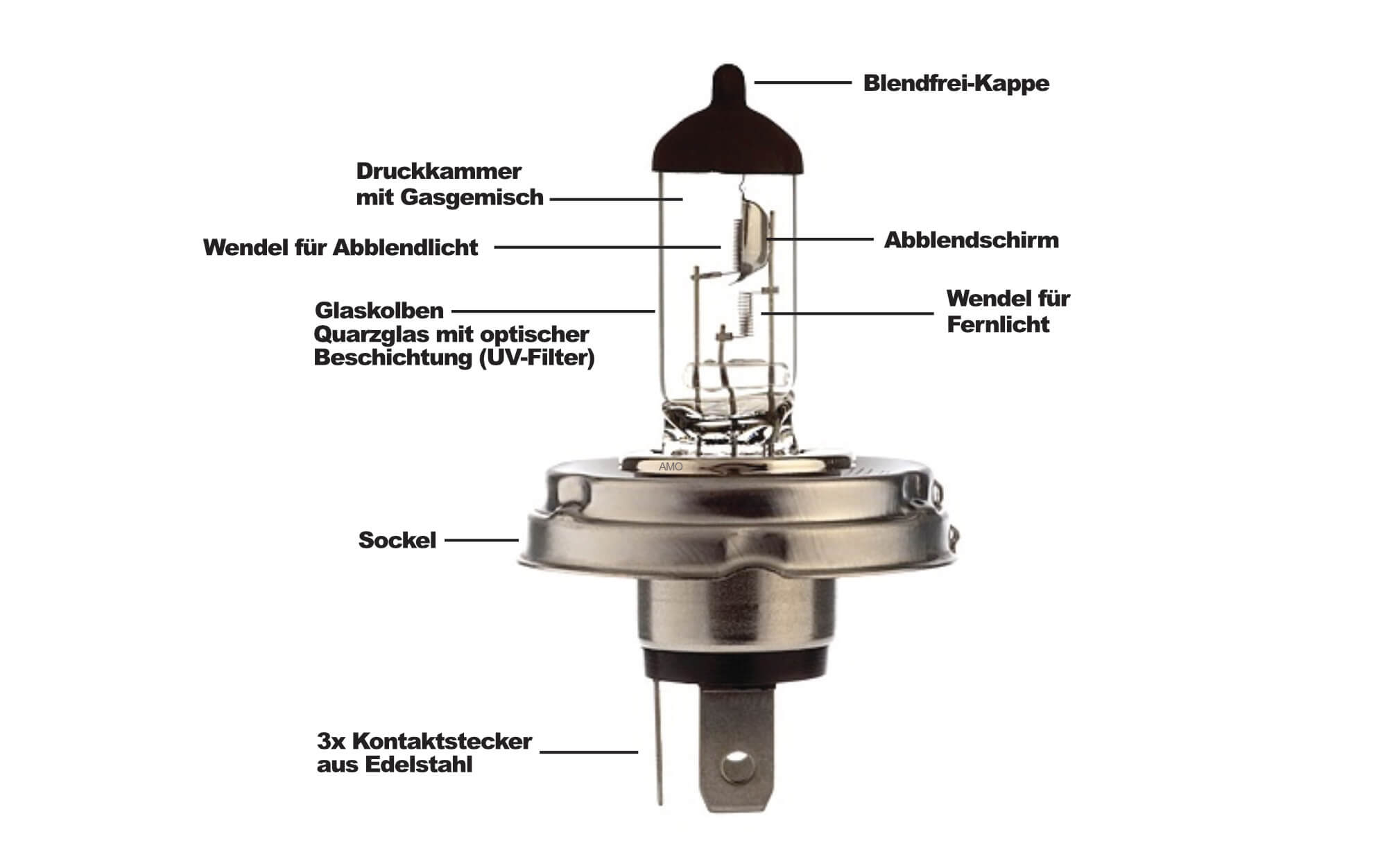

Принцип работы ламп H4 ближний/дальний свет

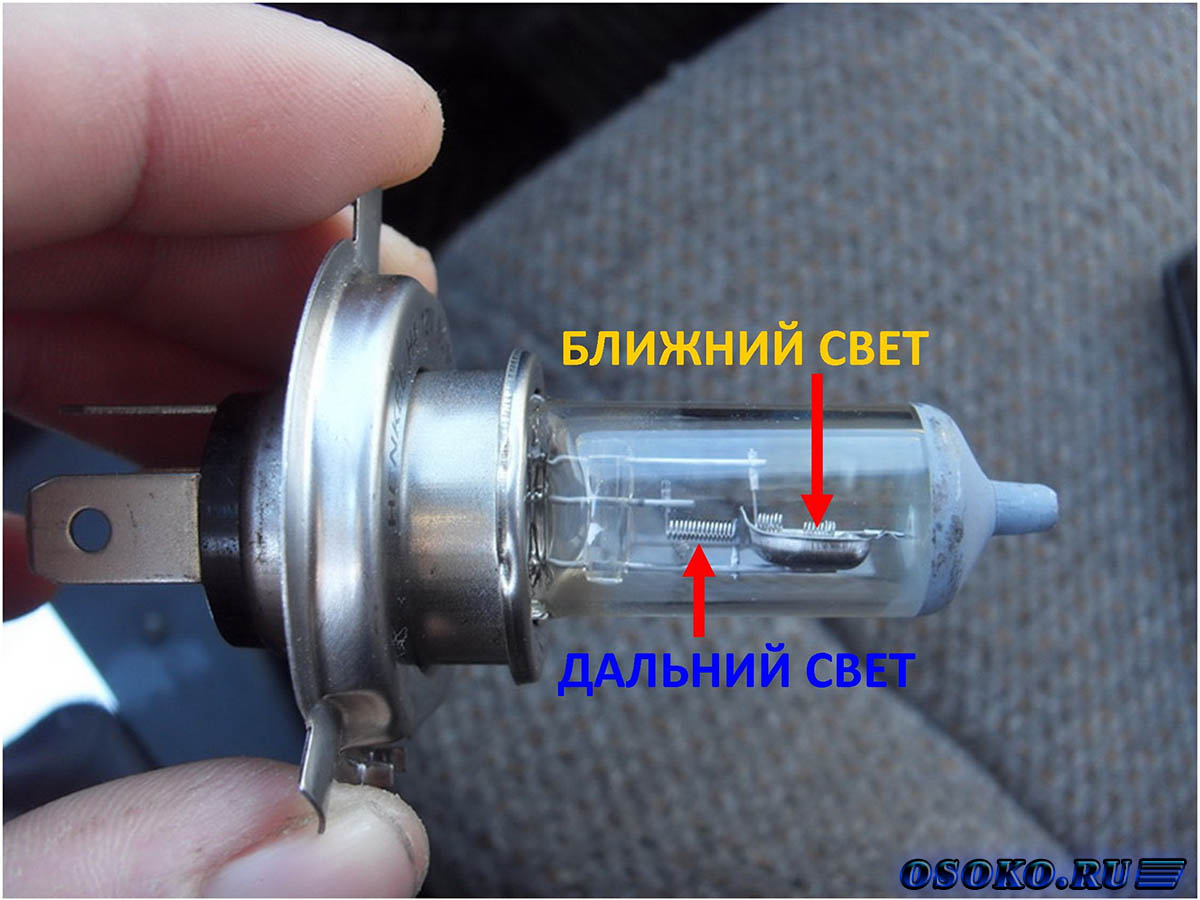

В режиме «дальний свет » фара светит по принципу обыкновенного прожектора: спираль лампы находится в фокусе параболического отражателя, формируя на выходе равномерный параллельный дороге пучок света, при этом используется вся поверхность отражателя. Стандартная мощность накальной лампы для дальнего света – 60Вт.
Для режима «ближний свет » используется вторая спираль, расположенная перед фокусом фары и прикрытая снизу экранчиком специальной формы. Таким образом, часть светового потока отсекается, образовывая свето-теневое пятно в форме характерной “галочки”. В этом режиме используется только верхняя часть отражателя фары и световой поток направлен немного вниз, упираясь в дорожное полотно перед машиной примерно за 50…60 м. Стандартная мощность накальной лампы для ближнего света – 55Вт.
Принцип переключения ближний/дальний состоит в том, что в галогенке спирали накала работают попеременно, в биксеноне колба смещается из одного положения в другое. В светодиодных лампах, в основном, для ближнего света чипы горят всегда, а к ним дополнительно подключаются еще и чипы дальнего.
Обзор LED ламп ближнего/дальнего света
Представленные в обзоре лампы в основном построены на базе мощных светодиодов CREE XM-L2 :
- макс. ток: 3А
- макс. мощность: 10Вт
- макс. световой поток: 1052Лм
Практически все лампы сделаны на основании из авиационного алюминия, водонепроницаемы и рассчитаны на питание 9…24(36) В.
Обзор собран, исключительно на реальных конструктивных отзывах и фотоматериалах материалах вменяемых покупателей, протестировавших продукцию “на себе”. То, что продавцы размещают на своих страницах – не в счет, поскольку одни и те же материалы они безбожно таскают друг у друга. Особенно кумарят “реалистичные” фото для совсем разных ламп с одним и тем же “пейзажем” да одни и те же фары. В обзоре умышленно не указываю продавцов, но ориентируясь по конструкции самих ламп, думаю, вы сможете встретить их не только на AliExpress, но и в других местах.
Образец №0
По большому счету, это даже не образец, а пример того, что ни в коем случае покупать нельзя , поскольку это лампы для чего угодно, но не для головного света , что бы там продавец вам не “втирал”. Такая компоновка светодиодов годится разве что на фонари, задний ход и т.п., но для этого есть соответствующие лампы в соответствующем цоколе. Излучающие кристаллы этой лампы находятся где угодно, но не в ключевых фокусных точках, а значит светить она будет тоже куда угодно, но не на дорогу, и линза тут особой роли не сыграет. Отсутствие хоть какого-либо радиатора может говорить только о крайне низкой мощности для лампы такого назначения. Даже, если лампа будет выдавать хоть половину положенной мощности, она просто перегреется и перегорит очень быстро.
Образец 1
Одна из самых недорогих светодиодных ламп LED H4 на AliExpress. Одностороння лампа с горизонтальной компоновкой выполнена на базе 3-х светодиодов и при мощности 20/30 Вт должна выдавать 2000/3000 китайских люменовКитайские продавцы очень часто завышают ключевые показатели своего товара. Реальные характеристики могут быть раза в 1,5…2 ниже заявленных. . Стоимость комплекта 2-х ламп чуть меньше 40 у.е.
Питание светодиодов обеспечивает внешний драйвер, а алюминиевый корпус обеспечивает передачу тепла на радиатор с активным охлаждением. Вентилятор охлаждения работает достаточно тихо. В большинстве случаев становятся вместо штатных без проблем, иногда, правда, сильно умная бортовая электроника не хочет их понимать, но это решается установкой нагрузочного резистора “обманки”Дополнительный резистор, подключаемы параллельно к LED-лампе для имитации стандартной величины потребляемого тока. Необходим для корректной работы электроники, которая следит за состоянием ламп. Поскольку резистор увеличивает ток до стандартного, то его установка сводит на нет всю идею экономичности. .
Для ближнего света используется 2 LED-чипа, расположенных почему-то поперек оптической оси, хотя в обычных лампах головного света спиральки имеют продольную ориентацию. В режиме дальнего света подключается еще один чип, расположенный в фокусе отражателя. Получается, что лампа использует для дальнего света только верхнюю часть отражателя фары, напрочь игнорируя нижнюю. Как следствие, лампа дает размазанный ближний без четкой границы и галочки, более или менее освещая дорогу на расстоянии до 10…15м. Качество дальнего получается где-то между “посредственный ” и “никакой ”. Точнее сказать, это не дальний, а немного “усиленный” ближний – светит чуть ярче и чуть выше, даже встречные машины не моргают за дальний свет. Некоторые умники тупо слегка занижают фару и ездят всегда на дальнем. Да, на восторженных фото покупателей сама фара с такой лампой выглядит очень ярко, но реально толку на дороге от этого мало.
Образец 2
Лампа со встроенным драйвером и активным охлаждением. При выключенном двигателе немного слышен гул от вентиляторов активного охлаждения, но в салоне не ощущается. В некоторых случаях, электроника драйвера дает серьезные помехи для радио.
Стоимость комплекта ламп на AliExpress около 50…55 у.е.
Лампа похожа по конструкции на предыдущий образец, но с доработкой. Для дальнего света дополнительно снизу установлен 4-й чип. Сверху и снизу возле светодиодов добавлен еще и отражатель для полного использования потока света от светодиодов. Как заверяет продавец, светодиоды расположены именно на одной линии с местами расположения спиралей стандартной лампы. Таким образом, для дальнего света получаем полное использование отражателя. Однако, хоть и на одной лини, но все равно с учетом толщины основания, светодиоды не находятся на одной оси, а смещены вверх-вниз, а для ближнего света еще и расположены поперек оси, а не вдоль. Конечно, такое положение сказывается на фокусировку, не самым лучшим образом. В режиме ближнего света работают только 2 чипа верхней стороны на линии спирали ближнего света. В режиме дальнего к работе еще подключаются 2 чипа сверху и снизу на лини дальнего света, т.е. реально это “дальний + ближний”. На ближнем верхнюю границу более или менее выдает, но, конечно, без галочки.
Образец 3
Представелная лампа имеет 2 пары светодиодов и обеспечивает большую яркость в режиме дальнего света – 20/40 Вт и 2000/4000 ЛМ . Стоимость примерно 55 у.е. за комплект. Лампа имеет внешний драйвер и активное охлаждение.
Компоновка светодиодов имеет вертикальное разделение – чипы расположены слева и справа от платы. Пара светодиодов для дальнего света находится примерно в фокусе и светит на верхнюю и нижнюю часть отражателя. Пара для ближнего света находится рядом с небольшим смещение от фокуса вверх и ближе, при этом так же светит и на верх и на низ отражателя, формируя такое же пятно, как и для дальнего света, только пучок света направлен немного вниз. По сути, лампа просто работает в режиме либо “дальний вперед”, либо в вполнакала “дальний перед машиной”. При такой конструкции в принципе о какой-либо четкой границе пятна для ближнего света, да и вообще о правильном формировании самого пятна говорить не приходится. Лампа ярко светит только вблизи перед машиной, оставляя темную обочину.
Как видно на иллюстрации, лампы даже в приличной оптике на Ниссане светят хоть и ярко, но светят, куда им вздумается – на ближнем свете нет ни границы, ни характерной “галочки” – одна размазня.
Образец 4
Еще одно китайское недоразумение за 50 у.е. Яркость 1600/3200 “китайских” Лм при мощности 18/30 Вт.
Лампа так же имеет вертикальную компоновку, но светодиоды для ближнего света даже не смещены вверх относительно оси, т.е. световой пучок на ближнем свете вообще никуда не смещается, а просто расфокусируется и теряет половину мощности. Картина свето-теневой границы еще печальнее, чем у предыдущего образца. Даже не будем на нем особо останавливаться, хотя кому-то эти лампы “просто зашибись, как ярко светят”, а куда светят, это уже дело десятое.
Общую картину дополняет простенький драйвер, активно забивающий радиоприемник помехами.
Есть еще на китайском рынке совершенно аналогичные лампы, но светодиоды ВСЕ смещены вверх от оси. Получаем такой же эффект, только с опущенным потоком.
Образец 5
А вот это уже интерсно! Вертикальная компоновка как у 3-го образца, но со шторкой-экранчиком для ближнего света. Стоимость комплекта на AliExpress около 50 у.е. . В комплекте к лампе есть гильза-светофильтр, позволяющая понизить цветовую температуру до 3000K (желтый).
Лампы сделаны на базе 4-х светодиодах CREE XM-L2 и при потреблении 40 Вт, должны выдавать аж 4500(!) все тех же “китайских” Лм. Наверное, в Китае изобрели, как из “штатовских” светодиодов выгонять 120% КПД. Как говорится, не приукрасишь – не продашь. Как и у остальных образцов, при включении дальнего, просто включается 2-й луч и дополняет луч для ближнего. Наличие экранчиков для ближнего света все таки значительно улучшает ситуацию с линией свето-теневой границы – теперь она в принципе как-то нарисовалась, хоть и весьма далека от истины. Вместо классической галочки получается неровная, местами горбатая, горизонтальная граница. Соответственно правая обочина освещается плохо, ситуацию “вытягивает” только яркость, бо́льшая, чем галогенки.
Образец 7
Представленная лампа мощностью 20/40Вт должна выдавать все те же 2000/4000 Лм, соответственно для ближнего и дальнего света. Источником света выступает 4 LED-пластин, выполненных по COB-технологии, по 10 Вт каждая. На ближнем работает только верхняя пара, засвечивая примерно 200° отражателя. На дальнем светят все четыре, обеспечивая полную засветку отражателя на полной мощности. Стоимость комплекта на AliExpress около 45…50 у.е.
Как четко видно на иллюстрации, источником света выступает не точечный источник, а целая пластина из 18 светодиодов, к тому же смещенная от продольной оси на почти на 7мм. О каком фокусе и четком световом пятне можно говорить в таком случае? К тому же, видно, что у разных продавцов по разному ориентированы пары пластин для ближнего и дальнего света: в некоторых случаях верх и низ расположены наоборот. В таком случае платины для ближнего света находятся в фокусной плоскости дальнего света и наоборот – с освещением дороги получится полный “винегрет”.
Образец 8
Еще один образец “объемной” лампы, только не на 4, а на 3 грани – 2 чипа на ближний и +1 для дальнего. Характеристики лампы вполне ожидаемы – 24/36 Вт и 2400/3600 “китайских” Лм.
Конструктивно получилось что-то среднее между Образцом 1 и 7, объединив их общие недостатки . Хоть лампа и обеспечивает равномерную круговую засветку отражателя, но с геометрией все та же проблема.
Стоимость комплекта на AliExpress около 40 у.е.
Источниками света служат светодиодные пластины, состоящие из 27 светодиодов, и смещенные от фокусной оси. Ожидать какую-либо сфокусированность светового пучка ждать не приходится – размазня на дороге обеспечена. Может, конечно, для квадроцикла оно как-то и сгодится, но никак не для трассы.
Образец 9 – LED H4 G6
Интересный, на мой взгляд, образец представляет лампа шестого поколения G6 с комбинированным светодиодным исполнением. На ближний свет используется пара супер-светодиодов Cree XHP50 под линзой, а на дальний – Luxeon MZ без линзы. Для формирования свето-теневой границы на ближнем предусмотрена шторка-экранчик. Лампа должна светить на 3000Лм при мощности 25Вт , имеет встроенный драйвер и радиатор для пассивного охлаждения.
Стоимость комплекта на AliExpress 65…70 у.е.
Энергоэффективность лампы составляет 125Лм/Вт, что выглядит вполне правдоподобным, поскольку эффективность используемых чипов до 149Лм/Вт. В теории, один только Cree XHP50 может выдавать почти 2500Лм на 19Вт. Получается, что светодиоды комфортно работают в полнакала, а значит без подрыва своего здоровья.
Цветовая температура свечения, как и остальных ламп 6000К . Что примечательно, лампа в комплекте имеет несколько желтых и голубых пленок-светофильтров для придания световому потоку желаемую температуру от 3000 до 10000К.
Образец 10 – LED H4 G7

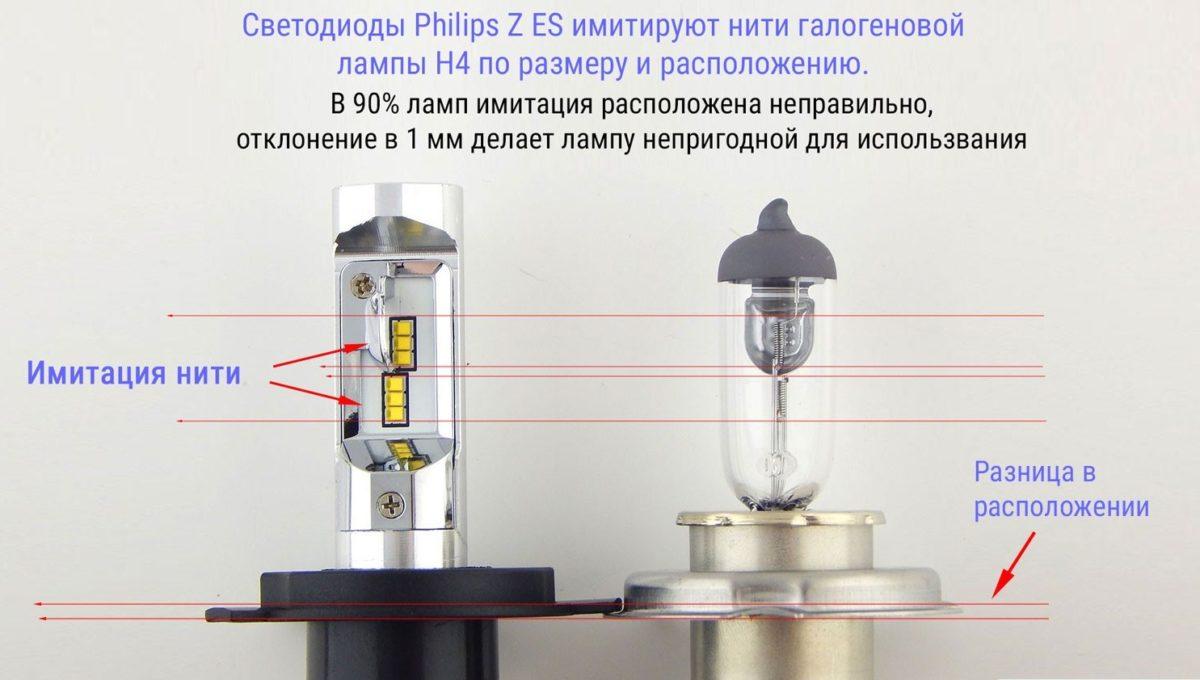

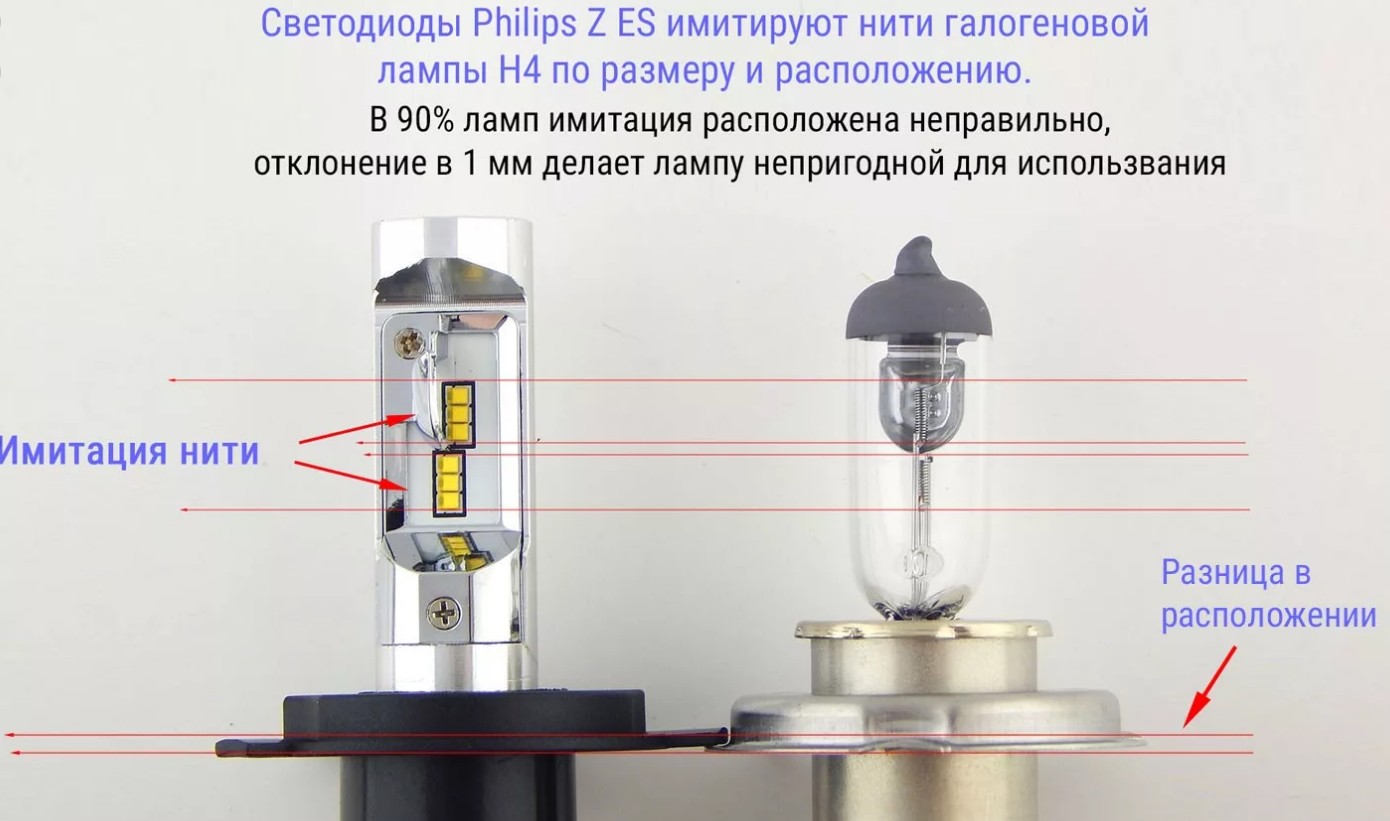

Вдоволь насмотревшись на всевозможные чудеса китайской индустрии на поприще производства LED-ламп для головного света автомобиля, на последок, хочу особо отметить наш последний образец. Представленная светодиодная лампа седьмого поколения 7G – образец максимальной имитации конструкции и принципа работы накальной галогенки. Лампа построена на базе 16 крошечных светодиодов Lumileds LUXEON Z ES (ZES) . Светодиоды выстроены вдоль оптической оси и спозиционированы именно в тех же местах, что спирали обычной лампы, а благодаря миниатюрным размерам 1,6мм создается максимальная сходность с накальной спиралью. Даже принцип переключения сохранен – группы светодиодов работают отдельно и попеременно на ближний и дальний свет. Группу светодиодов для ближнего свет, как и положено, прикрывает шторка. Прототипом лампы, судя по всему, послужила оригинальная лампа Philips Ultinon H4 на 12 чипов.
Розничная цена комплекта в Украине стартовала примерно от 80…85 у.е. , сейчас на AliExpress можно уже купить примерно за 65 у.е. . Впрочем, при желании, и в Украине эти лампы тоже уже можно найти по этой цене.
Охлаждение лампы – пассивное, по-видимому, в силу низкого энергопотребления 24Вт . С одной стороны, отсутствие вентилятора исключает перегрев лампы из-за его поломки, но с другой стороны предъявляет более жесткие требования к охлаждению самого радиатора. Радиатор может быть перевернут и накручен на корпус наоборот, уменьшая общую длину изделия почти на 6,5мм. Надо заметить, резьба смазана теплопроводной пастой, что особенно полезно для суровых температурных условий.
Светит лампа одинаково ярко в обоих режимах, но вот по этому поводу сложилось определенное разногласие. По одним источникам, лампа выдает 2000/2000 Лм, по другим 4000/4000, а некоторые просто пишут одну цифру 4000 Лм. На сайте производителя ясно значится типичная яркость 245Лм с чипа при номинальном токе 700мА, т.е. с 8-ми чипов получаем в сумме почти 2000Лм. Однако, при увеличении тока до максимального в 1200мА, яркость увеличивается в 1,5 раза, таким образом, можно предположить, что реальная яркость лампы чуть менее 3000Лм . Примерно такую же цифру мы получим, если реальную максимальную эффективность в 125Лм/Вт, умножим на мощность лампы. То, что пишут продавцы про 160Лм/Вт – мягко говоря, просто не соответствует действительности. Особенно умиляют цифры в заголовках некоторых объявлений: 80Вт и 5000Лм на лампу – люди, будьте бдительны и благоразумны.
В режиме ближнего света лампа формирует световое пятно с достаточно четкой верхней свето-теневой границей в форме классической галочки, но галка получается симметричная и это не спроста. По задумке производителя конструкция лампы универсальна и рассчитана, как на правостороннее движение, так и на левостороннее, а для последнего галочка должна быть поднята не справа, а слева. Поэтому для формирования правильного угла наклона галочки предусмотрена регулировка лампы вокруг своей оси. Требуется просто отпустить стопорные винты и немного повернуть лампу вокруг своей оси, чтобы одно плечо галочки легло горизонтально – и вот она, правильная форма светового пятна. Что бы было удобно регулировать, на цокольной пластине даже нанесены риски.
Можно смело утверждать, что последний представленный экземпляр – это образец оптимального сочетания конструктивных и технологических нововведений. Продукт достаточно молодой и цена на него пока немного “кусается”, но это вопрос только времени.
Пожалуй, на этом можно и остановиться…
…ан, нет! Прогресс не стоит на месте и требует продолжения. Итак, продолжим обзор новых образцов светодиодных ламп LED H4.
Образец 10/1
Прошло чуть более полугода, а на рынке вдохновленные идеей использования миниатюрных светодиодов Philips Luxeon стали появляться, как грибочки после дождя, всевозможные клоны, реплики, модификации и вариации на тему LED H4 G7 .
Как и исходный вариант, этот образец за 70 американских “заточен” на тех же чипах, но немного другой конструкции. В основном, почти все то же самое: такое жа расположение светодиодных групп, такой же расчет как на лево-, так и на правосторонне движение. Однако охлаждение активное, да и сама конструкция как-то выглядит “попроще”. У продавцов явно плохо с арифметикой: на входе 12B и 1,6А “чудодейственно” превращается в 24Вт света на выходе! Хотя, кто знает, может это просто супер-мега-разработка шанхайских изобретателей?
Образец 10/2
Еще один вариант на тему G7… За 40…50 у.е. ничего нового, меньше чипов, больше мощность, меньше КПД. Охлаждение – активное. Огромная шторка для ближнего света частично перекрывает группу светодиодов на дальний свет, в то же время не полностью закрывает светодиоды ближнего. Не трудно представить, что свето-теневая картинка будет с нарушениями.
Образец 11 – NIGHTEYE H4
Лампа появилась на рынке совсем недавно. Можно было сказать, что это еще один клон LED H4 G7, но это не совсем так. Принцип расположения светодиодных групп такой же, но чипы уже совсем другие. В качестве мощных светодиодных излучателей используется совсем безкорпусные (покрытый люминофором полупроводник даже без подложки) чипы WICOP2 Z8 Y19 корейской компании «Seoul Semiconductor ». Миниатюрные чипы размером 1,8 мм обладают весьма недюжими параметрами, ничуть не уступающими LUXEON Z-ES.
Параметры лампы такие же: 25Вт и 2000Лм попеременно на группу ближнего или дальнего (всего 4000Лм на лампу) – учитывая характеристики используемых чипов, звучит вполне правдоподобно. Цветовая температура света где-то 6000…6500K . Драйвер лампы встроенный, охлаждение – пассивное, возможность регулировать угол наклона СТГ отсутствует . Комплект ламп поставляется в красивой розничной коробке.
Стоимость на AliExpress около 40 у.е. , в Украине очень единичные продавцы предлагают по 50…60 у.е. На Ali можно встретить эти же лампы совершенно без имени-родства в простой черной коробке. Впрочем, сейчас появилось уже достаточно много вариантов под разными “брендами”: N1, Oslamp, Partol, Auxmart, Baxster…
Светотеневая граница (СТГ) NightEye H4 выглядит весьма реалистично похожей на классическую галочку от галогенки, чуток только размазана верхняя граница, а так все очень даже “пучком”.
Как видно на фото, яркость LED визуально не просто гораздо больше галогенки – светодиодный свет, в принципе, заливает пространство перед капотом и по обочинам гораздо интенсивнее.
Однако, не все так гладко, как кажется: недостатки пассивного охлаждения дают о себе знать. Что бы лампа не сгорела от перегрева электроника снижает реальную мощность почти в 2 раза! Детальное описание и тестирование Nighteye H4 – в отдельном обзоре .
Образец 12 – X1
Совсем недавно нарисовался еще один вариант на светодиодах Luxeon ZES, но со своим каким-то креативным виденьем. На ближний свет все так же, только диодов меньше – 6 вместо 8-ми, как обычно, а вот на дальний – еще меньше – всего 4 и расположены не вдоль оси, а поперек. Вот так оригинально. Соответственно, мощность 20Вт на режим, а не 25. Световой поток, в теории – 2250Лм – при меньшем количестве светодиодов и меньшей мощности получаем КПД на грани фантастики. Охлаждение пассивное, но радиатор вопреки законам физики вовсе не черный, а серебристый. Зато в комплекте есть желтая и голубая пленки для изменения температуры свечения. Лампа имеет регулировку наклона СТГ.
Лампы упакованы в стильную коробку с логотипом «X1 ». Цена на АлиЭкспресс от 42 у.е. до 65 у.е.
Образец 13 – LED H4 8G
Вот и дождались – следующее, восьмое поколение светодиодных ламп G8 . Представленный образец не так революционно выделяется, как лампы седьмого поколения с максимальной имитацией под нити накала. Скорее напоминает еще одну вариацию ламп шестого поколения .
Стоимость на Ali: около 70…80 у.е. . На родных просторах эти лампы обойдутся примерно в 90 у.е.
В отличие от G6 с комбинированным исполнением светодиодного блока, в новых лампах все сделано на одинаковых чипах Cree XHP50 и для ближнего, и для дальнего света. Значительно меньше стал радиатор, но зато с вентилятором для активного охлаждения. Свтовой поток обещают аж 3000Лм с одной лампы попеременно на ближний и на дальний при мощности в 36Вт. Внешний драйвер, похоже, используется тот же, что и для модели LED H4 G7, но несъемный. Для коррекции СТГ предусмотрена регулировка угла установки лампы.
Что примечательно, лампы упаковываются, в коробки с таким же бело-голубым дизайном, как и лампы LED H4 G7.
Образец 14 – двухцветные LED H4 G7
Совсем-совсем недавно появилась интерсная модификация уже ставших стать “классическими” ламп LED H4 G7 . Конструкция, корпус и даже упаковка – все то же самое. Число чипов сократилось с 16 до 12, как в оригинальных лампах Philips, при этом светотехнические параметры лампы остались прежними – все те же 25Вт и 2000Лм с одной лампы . За счет сокращения количества чипов, размер источника света стал более компактным, но по-видимому, за счет более интенисивного использования светодиодов. Но интересно даже не это.
В лампе применены светодиоды разного цветового оттенка : белые (6500K) – для ближнего света и желтые (3000K) для дальнего . Изначально двухцветность использовалась в “однолучевых ” лампах H7 и H11 : благодаря использованию светодиодов двух цветов и специального драйвера лампы могут менять цвет свечения белый/желтый при включении без использования различных пленок и сфетофильтров. В “двухлучевых ” лампах H4 цвета конструктивно жестко закреплены: белый ближний и желтый дальний.
Что может дать такой цветовой фокус, кроме того, что это “прикольно”? Думаю, для многих не секрет, что в туман/дождь/снег и т.п. лучше использовать желтые противотуманки, чем белый ближний, а тем более дальний. За счет большей длины волны, желтый свет лучше “протискивается” между атмосферными включениями, меньше рассеивается и слепит самого водителя. По-видимому, задумка авторов в том, чтобы можно было использовать дальний свет в туманной обстановке.
Лампы предлагаютя отнюдь не дешево: под торговыми марками «Oslamp » и «Auxmart » на Алиэкспресс их можно купить примерно по 85 у.е. за комплект.
ИТОГИ
Как и предполагалось, далеко “не все йогурты одинаково полезны”! Эйфория от зрелища супер яркой лампы в фарах легко может смениться разочарованием после поездок в реальных дорожных условиях. Все представленные в обзоре образцы со стороны смотрятся очень ярко и впечатляюще, но только некоторые обеспечивают нормальное освещение дороги. Приемлемые результаты показывают лампы начиная с ламп шестого поколения, а лампы LED H4 G7 сделаны с максимальным приближением конструкции к галогенным лампам.
Обновлено: 29.03.2017 г.
Обзоры по теме
- Какую выбрать светодиодную лампу для стоп-сигнала и указателя поворота – обзор сигнальных ламп из Китая
Просмотры: 221 334
Источником света в большинстве автомобилей является лампа с цоколем H4, обеспечивающая ближний и дальний свет. Эта лампа может быть только двухнитевой. Если же идёт речь о переходе на «ксенон», то заменять лампу «H4» надо биксеноновым модулем. Внутри таких модулей размещён один источник света, и менять свою яркость он не может. Проблему решает наличие шторок и электропривода.
Биксеноновая лампа белого света с небольшим желтоватым оттенком
Заметим, что если лампа закрыта линзой, то система выглядит, как один герметичный модуль (билинза). Если же линз нет, конструкцию называют «биксеноновой лампой».
Разбираем фары в домашних условиях
Согласно логике, установку биксенона H4 нельзя выполнить без того, чтобы не снять блок-фару в сборе. Как выполнять демонтаж фар, подробно рассматривать не будем – у каждого авто есть свои конструктивные особенности. Заметим только, что отключать АКБ надо до проведения демонтажа. Который включает следующие шаги:
- отключение разъёма ДХО, поворотника,
- отсоединение колодки от клемм основной лампы,
- а также извлечение гидрокорректора.
- Крепёжные винты откручивают на последнем этапе.
Сами модули фар придётся разобрать. Это действие выполнить просто. Нужно достичь температуры, при которой плавится бутиловый герметик. В общем, модуль надо поместить в коробку, заполняемую горячим воздухом. А источником воздуха будет фен.
Задача одна – расплавить герметик
Допустимо пользоваться только промышленным феном. Напротив сопла устанавливают рассеиватель – деревянную доску. Проводите все действия по порядку:
- Коробку закрывают;
- Включают фен (используйте минимальную мощность);
- Через 10 минут фен выключают и руками в перчатках достают модуль фары.
Выполняя разбор, пользуйтесь плоской отвёрткой. Результат всех работ показан на фото.
Осталось только убрать лишний герметик
«Старый» герметик, нанесённый по краю отражателя, будет препятствовать сборке. Остатки герметика нужно удалить. И сделать это лучше, пока он не остыл.
Доработка отражателя под билинзы
Штатная лампа H4 крепится к фаре проволочной скобой. Для того, чтобы установить билинзу, скобу в любом случае удаляют. Это же относится ко всей металлической оснастке. А выступы, расположенные на тыльной стороне отражателя, срезают или отламывают:
Добавочное отверстие готово
Установите модуль на отражателе и закрепите его гайкой, которая есть в комплекте. Затем нужно выровнять линзу, смещая сам модуль на небольшое расстояние.
Модуль подключен к АКБ через переходник из комплекта
Когда последняя операция выполнена, гайку обводят фломастером. Затем всю конструкцию временно разбирают. В точки соприкосновения отражателя и модуля наносят термоклей, осуществляют сборку.
По идее, установка биксенона своими руками занимает несколько минут. Главное – не забыть об этапе с термоклеем. А иначе ксеноновый модуль рано или поздно сместится.
Остался вопрос, как собрать фару и как правильно подключить её.
Процесс сборки
Перед тем, как выполнять сборку фар, стекло на модуле обезжиривают. Здесь используется чистый спирт или средство «Секунда».
Нанесение герметика на отражатель фары
Чтобы сборку провести по всем правилам, понадобится бутиловый герметик. Материал наносят на кромку отражателя, не оставляя пропусков. Вместо жидкой массы подойдёт и герметизирующая лента (см. рис.). А отверстие, в которое выведены провода, лучше тоже обработать герметиком.
Нужно будет снова выполнять «запекание», но перед этим проводят эксперимент. Регулировочные винты прокручивают от одного крайнего положения до другого. Суть в том, что длина кабеля, идущего от ксенонового модуля к отражателю, должна быть достаточной. Иначе может проявиться неприятный эффект – провода замкнутся.
Бутиловый герметик в любом случае нужно «запекать». Поэтому собранную блок-фару помещают в ящик с феном и проводят действия, указанные в «главе 1». Чтобы не повторять всё заново, держите фен включенным минут 10-15.
После «запекания» фара должна остыть. Время остывания – 2 часа. По истечении этого времени проводить монтаж можно, раньше – нельзя.
Каждый, кто прикасается к нагретому пластику рукой, может получить ожог. Проблему решит использование перчаток с пупырышками. Не помешает и максимальная осторожность. Удачного монтажа.

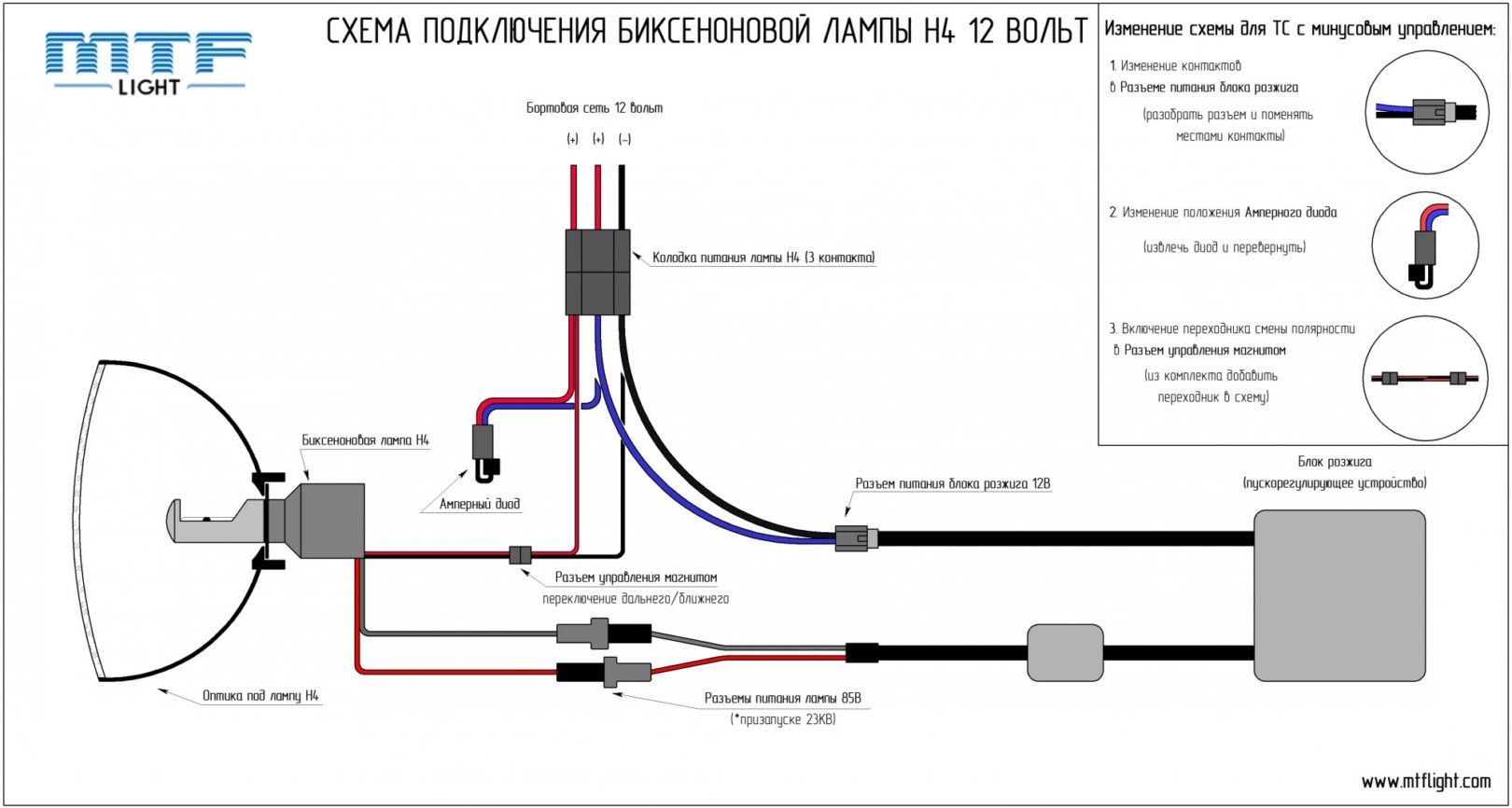

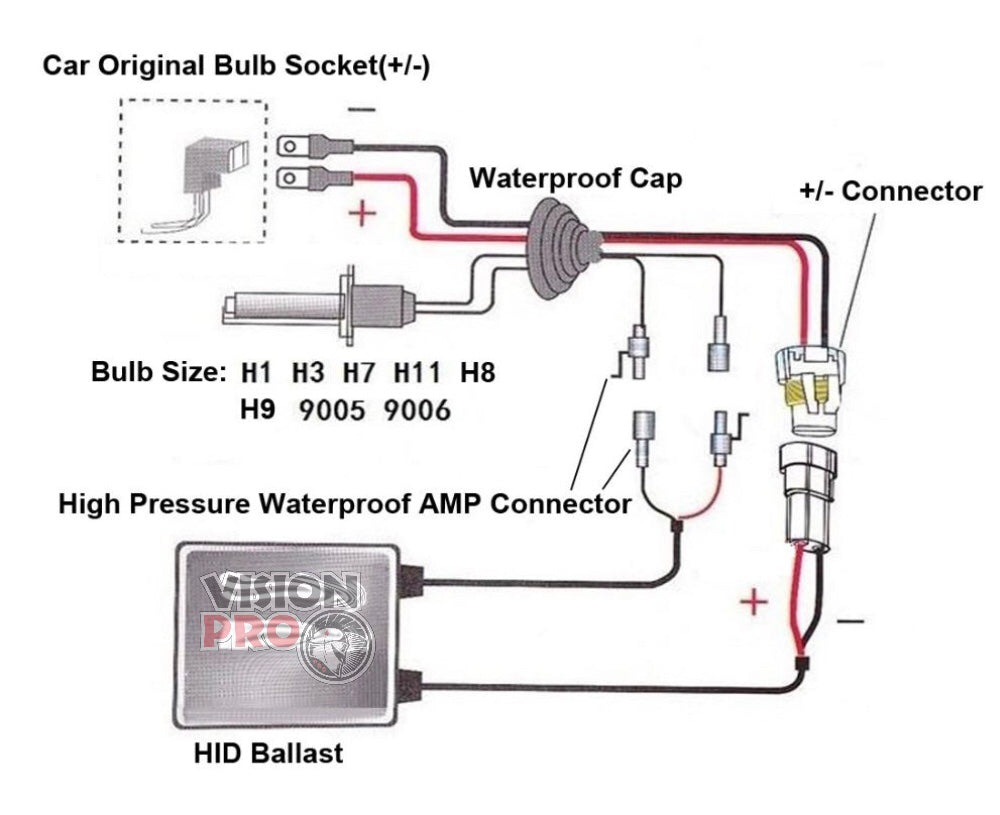

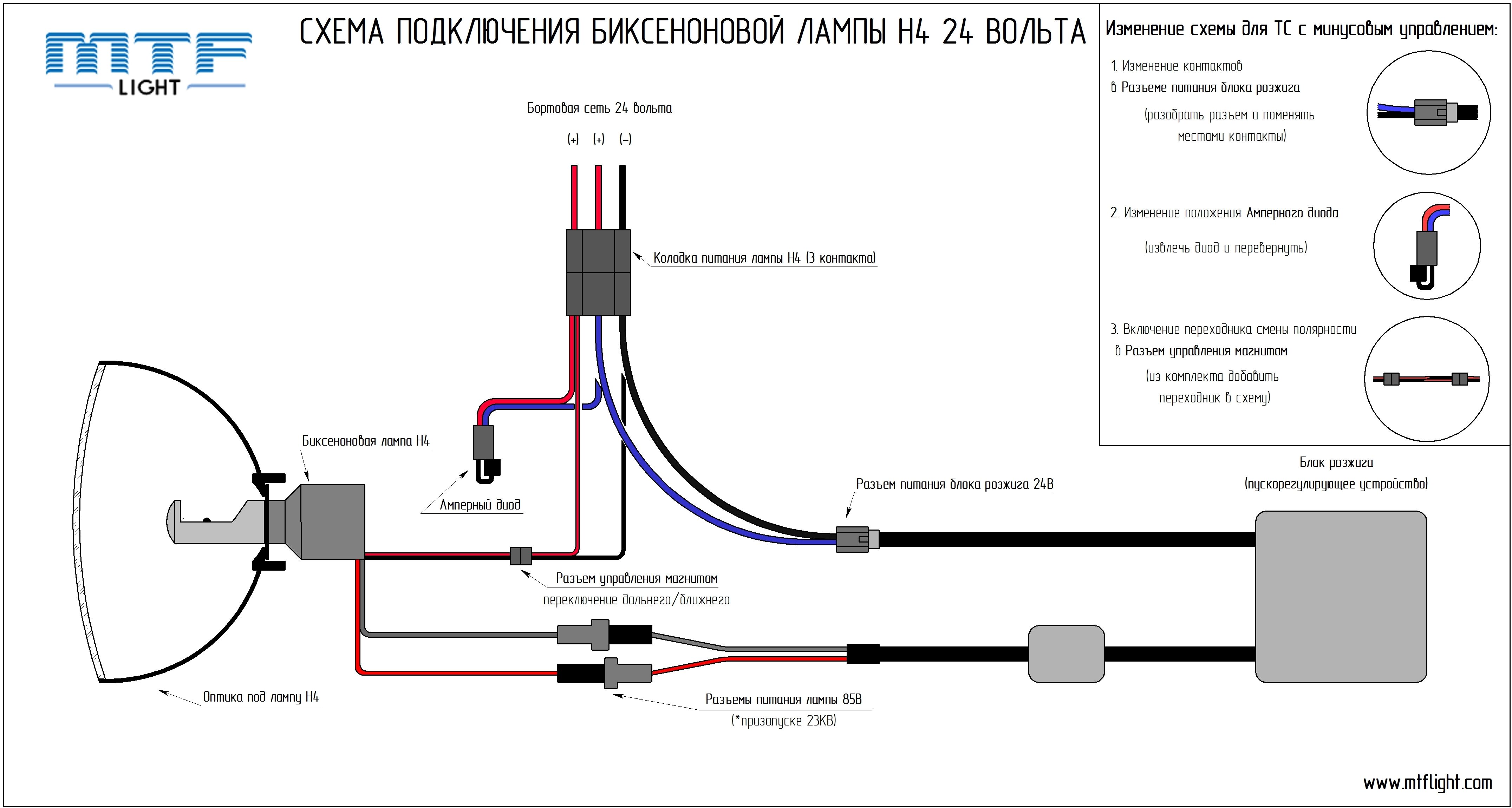

Стандартные схемы подключения
Допустим, фара с биксеноновым модулем уже смонтирована. Затем, после подключения, её настраивают регулировочными винтами. А пока рассмотрим, как выглядят схемы, рекомендуемые изготовителем и актуальные для биксенона.
Контакты съёмной колодки
Колодка, предназначенная для ламп H4, оснащается тремя контактами. Один из них – это «масса». Шнур, идущий к контакту массы, всегда будет в чёрной изоляции.

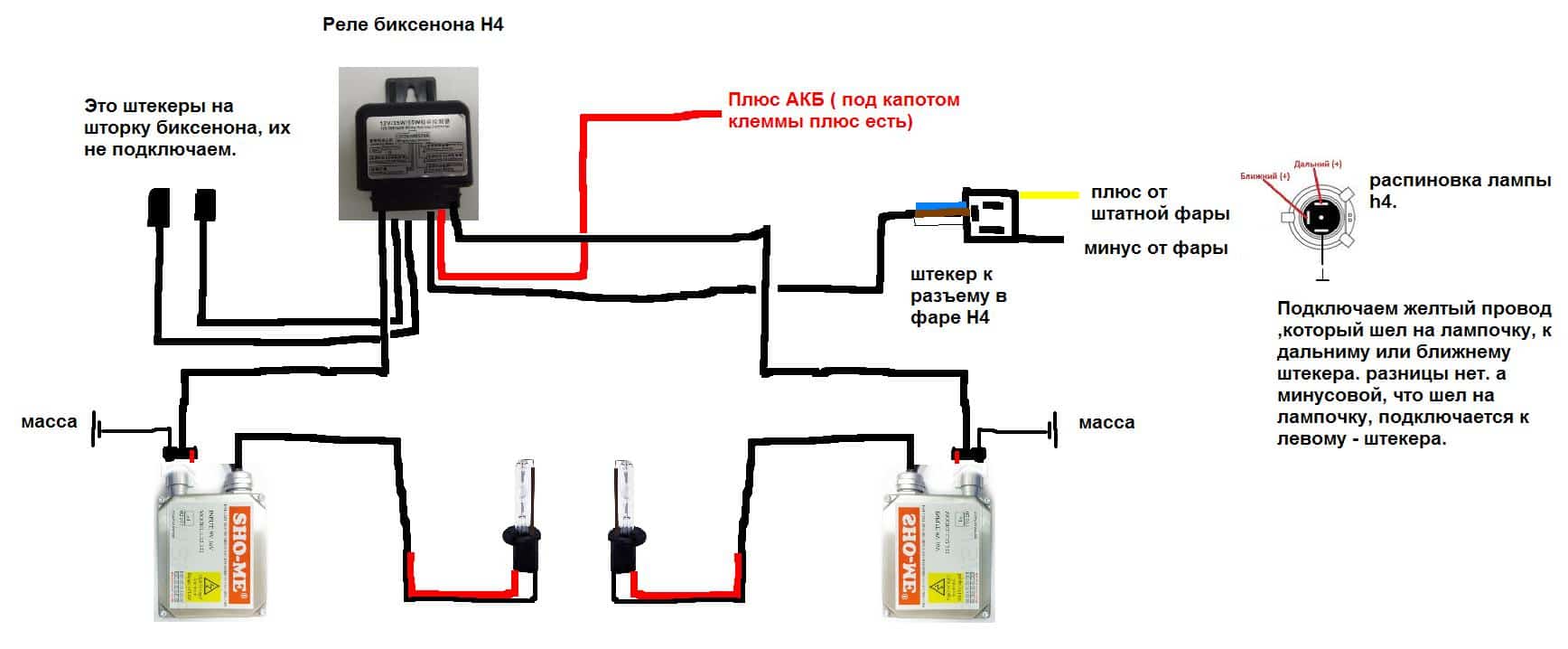

Возможно, у владельца есть два блока розжига и одно 5-контактное реле. Тогда подключение можно выполнить, реализуя простую схему:

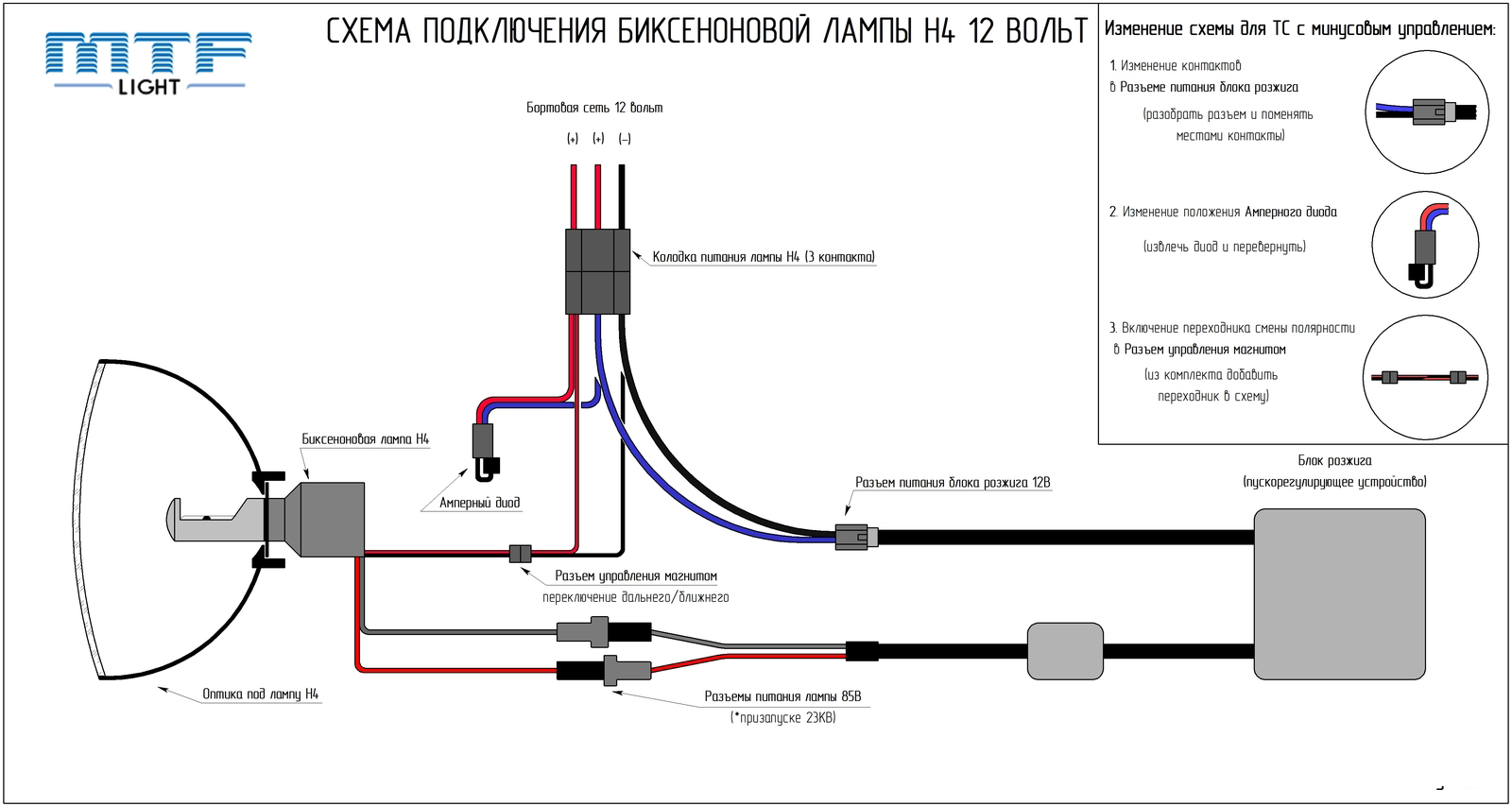

Схема с одним общим реле
Как видите, из двух разъёмов H4 здесь используется только один. Другой нужно заизолировать.
Изготовитель чаще предлагает в комплекте не только блок розжига, но и модуль управления. Фары тогда подключают по следующей схеме:

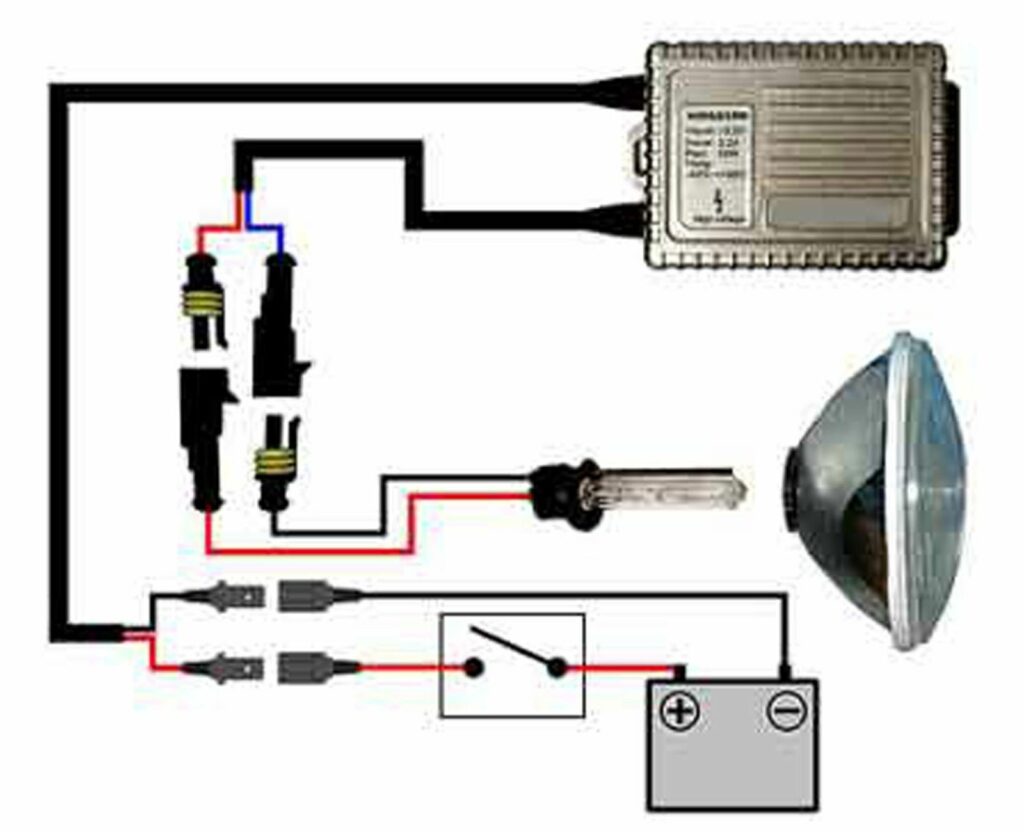

Схема с раздельными блоками управления
С каждой линии, питающей габариты, блок может считывать дополнительные данные. Впрочем, подключение этих линий выполнять не обязательно.
Проводя монтаж, придерживайтесь советов:
- Мощный предохранитель (30 А), показанный на большинстве схем, устанавливать не придётся – он есть в штатной проводке. Просто, подключайтесь к той линии, которая питает фары, а не дополнительные аксессуары;
- Высоковольтные провода, которые идут от блока розжига к фаре, не должны касаться металлических поверхностей. Ещё эти провода нельзя сгибать в петлю – используйте S-образную укладку;
- Добившись того, что фары включаются, обязательно проведите настройку юстировочными винтами.
Эксплуатировать авто без корректора света фар сегодня запрещено законом. В большей степени это относится к «ксеноновым» источникам света. Делайте выводы.
Большой вред любым дуговым лампам наносит простое действие – их частое включение и выключение. Поэтому, в режиме ближнего света старайтесь не «моргать» фарами никогда. А вот к дальнему свету это не относится – в таком режиме переключается только электропривод.
Всё, кроме последней главы, на одном видео

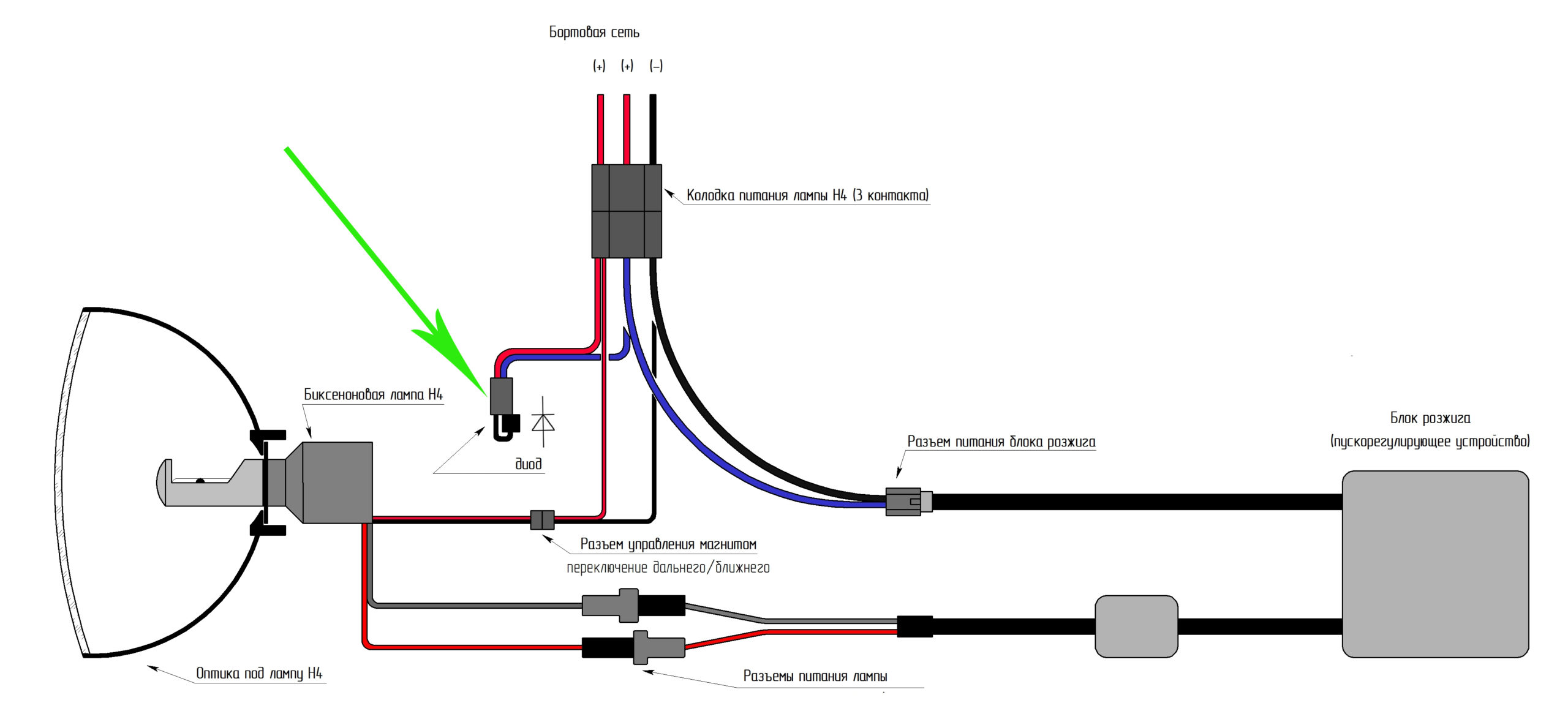

Поправка для обратной полярности
Обратная полярность подключения цоколя реализована во многих авто. Под словом «обратная» подразумевается, что на общий контакт лампы подаётся «плюс» (см. рис.).
Вариант «обратной полярности» показан справа
Если в машине используется именно обратная полярность, покупайте универсальный комплект биксенона:
Комплект, допускающий два варианта подключения
Как видим, комплект снабжён инвертирующей перемычкой, а также управляющим диодом. Проводя монтаж, следуйте рекомендациям:
- Если переключение между режимами не работает, меняют полярность диода;
- Если переключение работает неправильно, устанавливают перемычку.
Других пояснений здесь не требуется. Удачного монтажа!
Установка биксеноновых ламп
Биксеноновая лампа – это модуль, содержащий лампу и шторку. Внешний вид такого модуля показан на фото:
Модуль биксенона под цоколь H4
Подобные модули допускают монтаж на штатное «посадочное место»:
Схема установки биксеноновой лампы
Скоба, предусмотренная в конструкции фары, прижмёт металлическую деталь «A». Затем к этой детали крепят остальные элементы.
Чтобы смонтировать биксеноновую лампу, блок-фару не придётся разбирать или дорабатывать. Иногда монтаж можно провести, даже не снимая фару с машины.
Перед тем, как поставить биксенон в фары, нужно удостовериться в следующем:
- Шторка или металлический колпак не должны касаться элементов фар. То есть, размеры самого модуля не должны быть слишком большими;
- Если на стекле есть штатный колпак-отражатель, используйте модули без отражателя. Нарушать это правило нельзя;
- Колпачок-отражатель, закреплённый на самом модуле, обычно удаётся демонтировать. А поступают так в одном случае – когда в фаре уже есть «свой» колпак.
Посмотрим на то, как выглядит фирменный биксеноновый модуль:
Здесь модуль полностью собран
Цифрами обозначены детали:
- Колпак-отражатель (съёмный);
- Отражатель-шторка;
- Сдвижная шторка.
Когда задействован дальний свет, шторка закрывает меньшую часть поверхности. И наоборот.
Проводя монтаж любого электрооборудования, важно знать: клемму АКБ подключают в последнюю очередь, тогда, когда все подключения выполнены. Совет является распространённым, но его часто нарушают, что ведёт к негативным результатам.
Поскольку состояние оптики во многом влияет на безопасность при передвижении автомобиля, фары всегда должны быть в исправном состоянии. Более того, в них желательно использовать только эффективные источники освещения — лампы должны максимально освещать поверхность дороги при движении. Что представляют собой H4, в чем заключается их принцип работы и какие лампочки наиболее эффективны — об этом мы расскажем ниже.
[ Скрыть ]
Описание автомобильных светодиодных ламп
Какие бывают лампы головного света led, как выбрать устройства и какова их схема подключения? Для начала разберем основные данные касательно ближнего и дальнего света, начнем с конструкции.
Конструкция
Лампы led головного света h4 оснащаются алюминиевым радиаторным устройством, вентилятором, который находится на торце, а также диодными элементами. Именно диоды автоламп обеспечивают излучение светового пучка для . Как правило, лампа led света h4 оснащается двумя диодами, но их количество может отличаться в зависимости от модели и типа.

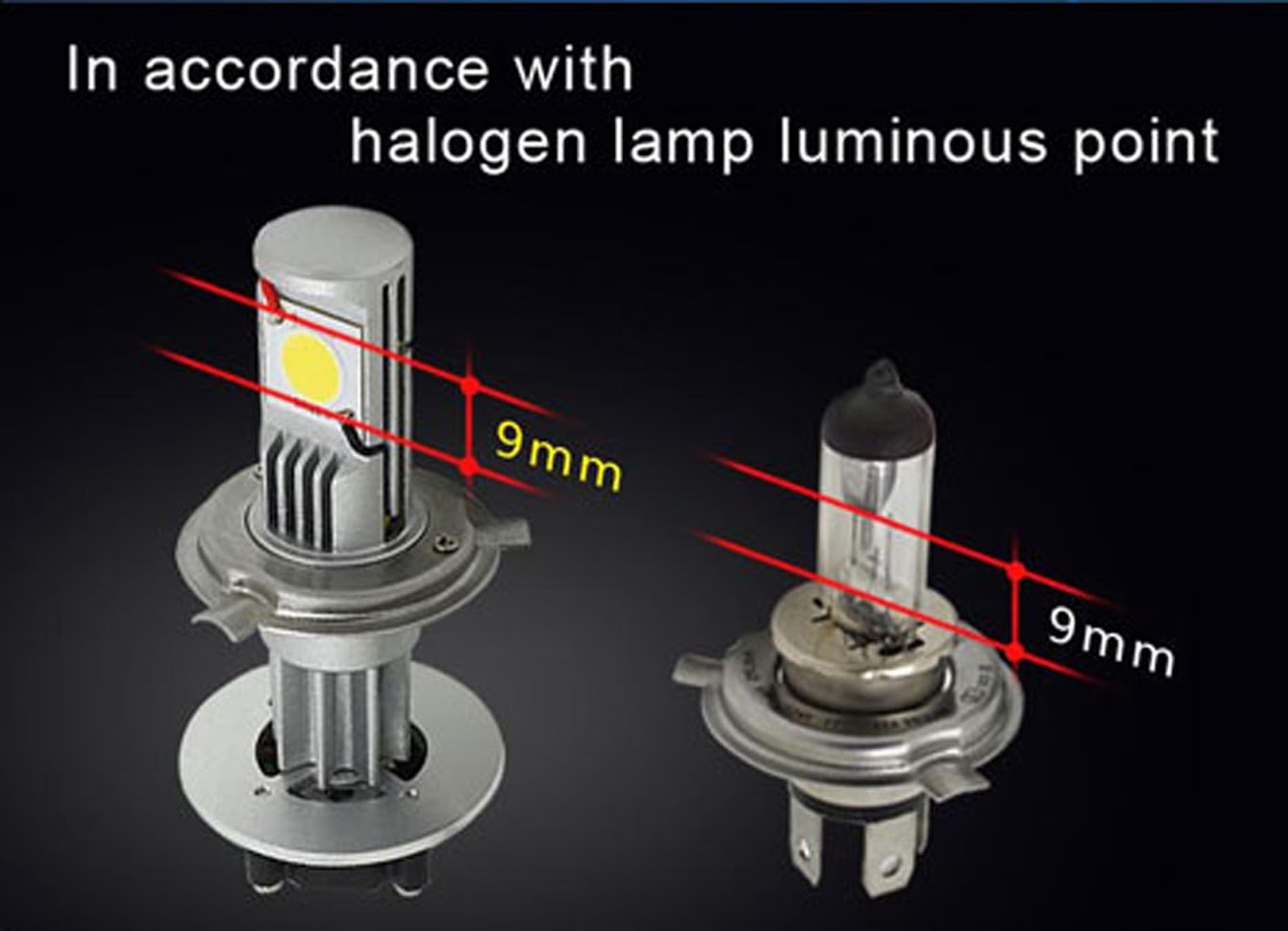

Просто установить ксенон h4 или биксенон h4 вместо обычных галогенок в большинстве авто не получится, поскольку оптика рассчитана под определенный тип источников освещения. Светодиодные элементы в лампах led света h4 установлены там, где обычно располагается спираль от галогенки. По размерам эта спираль меньше, чем диодный элемент, то есть фактически он не может выполнять роль источника дальнего или ближнего света.
Чтобы можно было подключить ксенон h4, источник света должен быть оборудован дополнительно линзой. Поэтому если вы хотите осуществить подключение биксенона, необходимо убедиться в том, что установленная оптика поддерживает их использование. В противном случае придется покупать специальные фары, поскольку ксенон h4 или led лампочки не смогут функционировать так, как требуется, а именно, не смогут обеспечить дальнее освещение. Как показывают отзывы, большинство наших соотечественников сталкиваются с проблемой неработоспособности именно дальнего света.
Принцип действия
Выбирая лампочки, которые увеличивают эффективность свечения фары, нужно понимать, как работают устройства. При активации дальнего света h4 фонари работают по принципу прожектора. Спираль источника осветительного потока, которая установлена в специальном фокусе параболического отражательного элемента, при активации образует усиленный поток света. Причем он должен быть обязательно параллельный дорожному покрытию. Чтобы обеспечить такое направление, дополнительно применяется отражатель.
Если говорить о режиме функционирования ближнего освещения, то ксенон h4 в данном случае использует еще одну, вторую спираль, которая расположена перед фокусом фонаря. Спираль скрыта при помощи специального экрана, позволяющего отсеять часть осветительного луча, что способствует появлению пятна нужно формы. Когда диоды или ксенон h4 работает в режиме ближнего света, используется только верхняя часть отражательного элемента, а сам световой луч устремлен вниз. Если оптика работает идеально, то пучок должен быть направлен в дорожное полотно примерно за 50 м перед машиной.
Принцип действия лампочки с увеличенной светоотдачей заключается в изменении положения колбы из одного в другое. Устройства оборудуются специальными чипами для обеспечения ближнего осветительного потока, которые функционируют всегда, а также дальнего, которые активируются при необходимости (автор видео — канал My Car Improvements).
Преимущества
Какие преимущества характерны для светодиодных устройств:
- Современная и эффективная технология при производстве повысила эффективность осветительного потока, который может варьироваться в районе 1800-3600 люмен. То есть основное преимущество заключается в обеспечении более качественного и эффективного освещения дороги.
- Несмотря на более высокую мощность, такие устройства потребляют намного меньше энергии, соответственно, их использование позволяет снизить нагрузку на электросеть автомобиля.
- Если сравнивать с другими источниками освещения, то светодиоды характеризуются более увеличенным сроком службы. В среднем этот показатель составляет около 50 тысяч часов, но обычно лампочки работают значительно дольше. В этом случае многое зависит от конкретной модели и производителя.
- В зависимости от вида, устройства позволяют обеспечить более приятный для человеческого глаза цвет осветительного потока, который может быть белым либо синим.
- В отличие от галогенных лампочек, тест автомобильных ламп с повышенной светоотдачей h4 показал, что последние устройства менее восприимчивы к различного рода вибрациям. Это связано с тем, что в конструкции этих лампочек не используются нити накаливания, соответственно, это во многом увеличивает их надежность в целом.
- Благодаря отсутствию нити накаливания устройства практически не греются, что опять же, способствует их большей надежности.
- Использование светодиодов в оптике позволяет улучшить внешний вид автомобиля. Если вы установите диоды в плафоны освещения салона или, к примеру, приборной панели, это также позволит улучшить интерьер салона авто.
- Диодные лампочки оснащаются специальным водонепроницаемым корпусом. Соответственно, воздействие влаги никак не отразится на их функциональности.

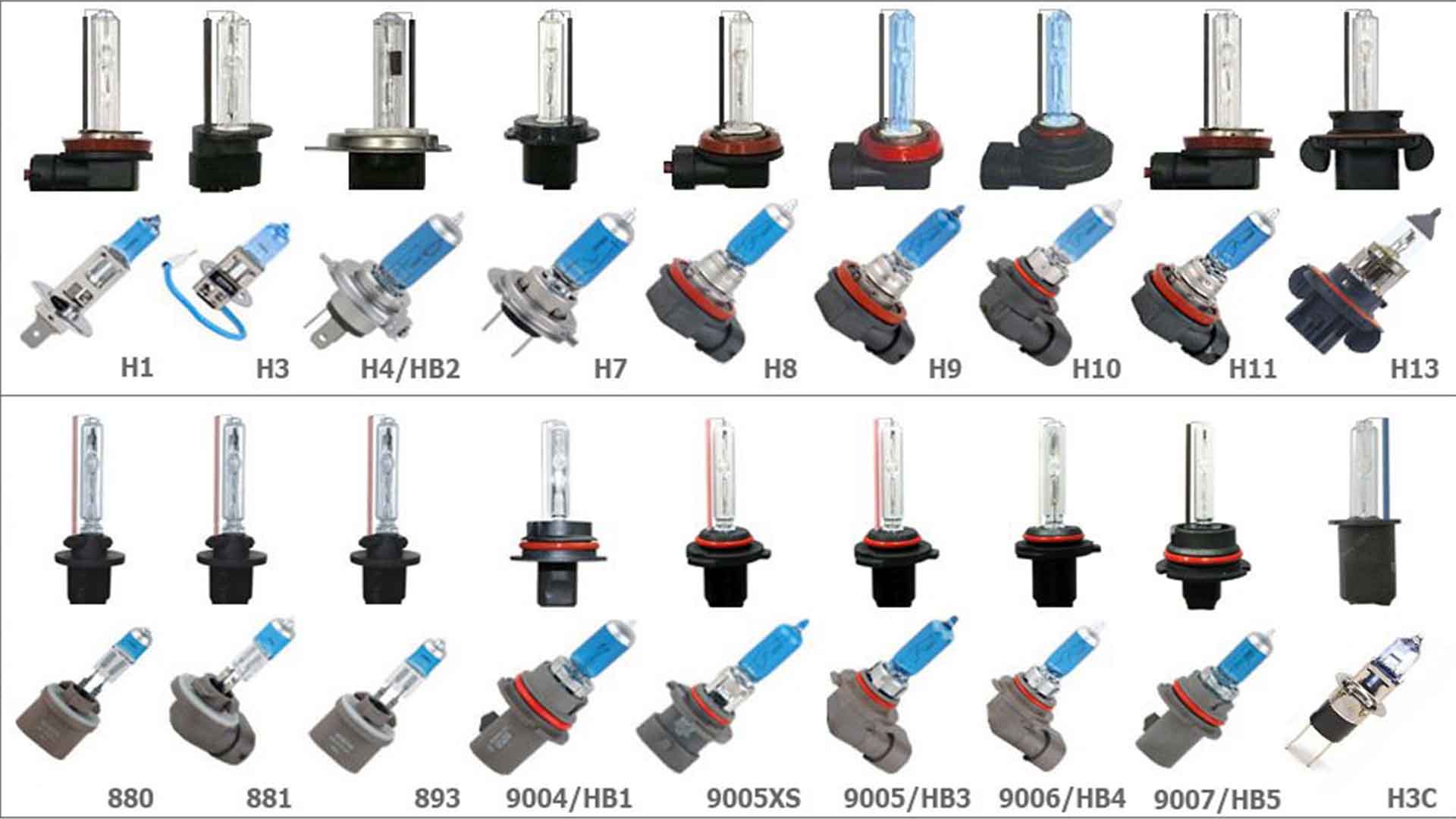

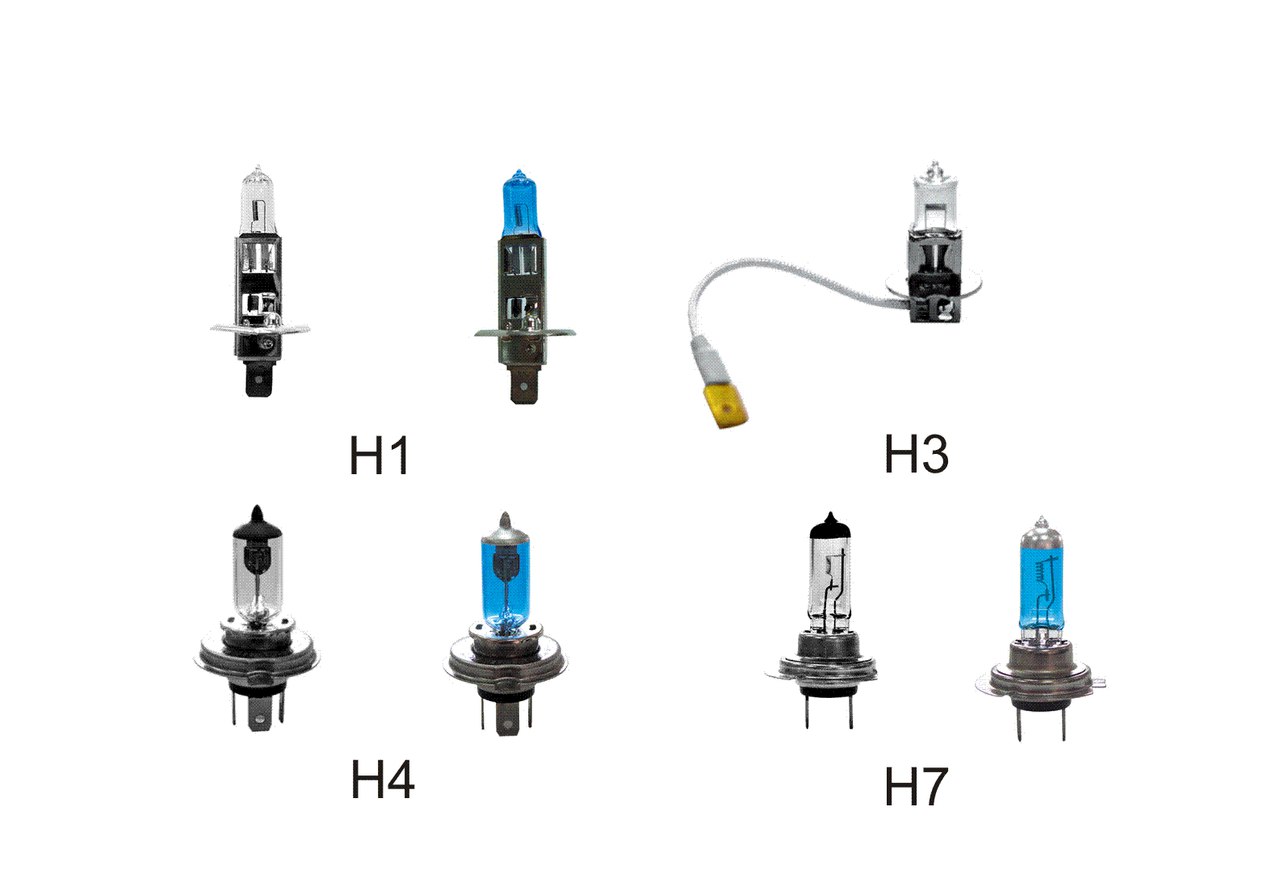

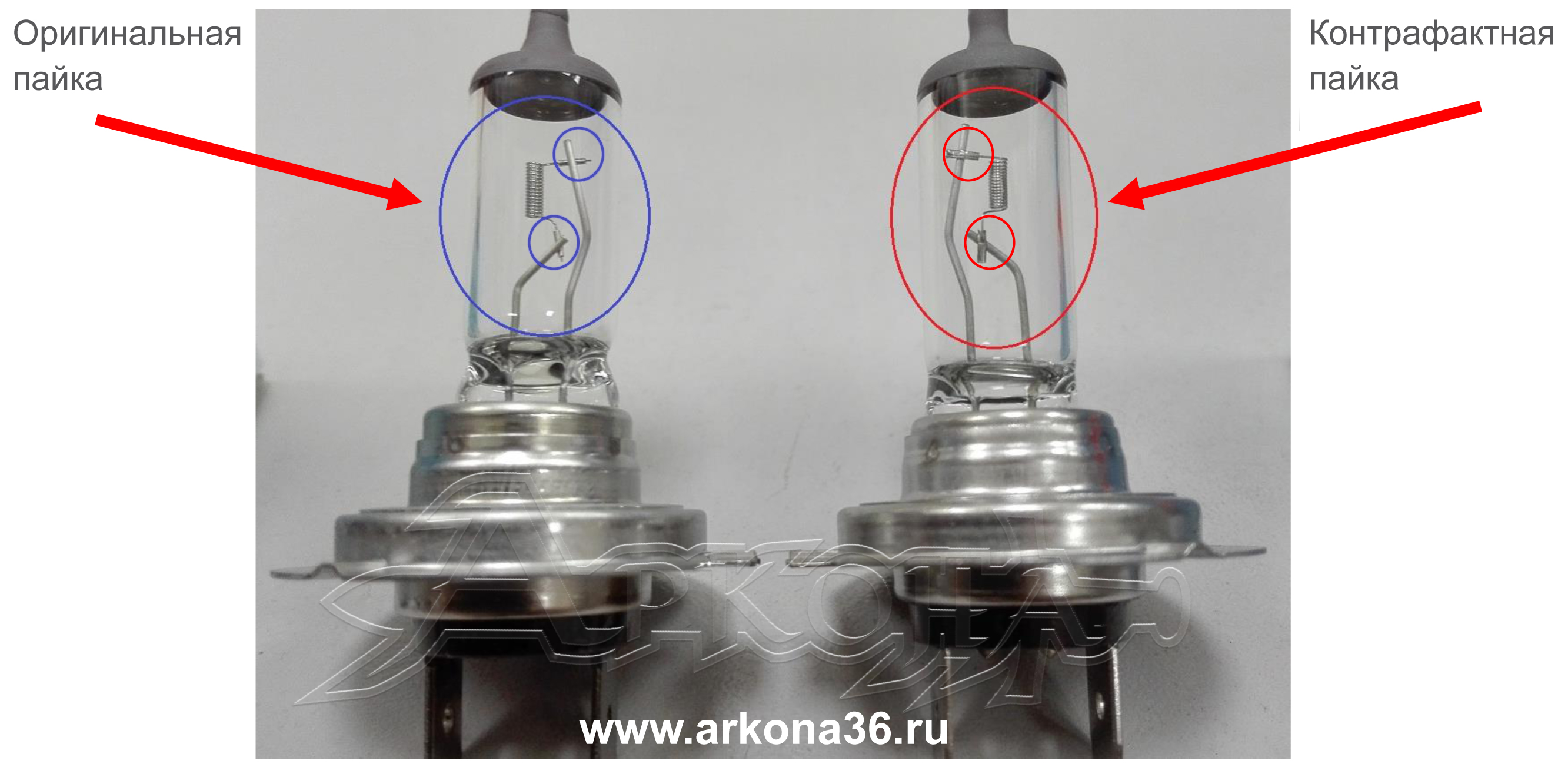

Фотогалерея «Виды и цоколи ламп»
Параметры выбора
На что нужно обратить внимание, покупая автомобильные светодиоды:
- Для правильного подсоединения должна учитываться распиновка лампы h4, поэтому следует обратить внимание на цоколевку при покупке и убедиться, что она подойдет для ваших фар. Как сказано выше, не каждая оптика поддерживает установку светодиодов, поэтому перед покупкой следует обязательно убедиться в том, что в вашем авто есть возможность подключения диодов.
- Следующий момент — нужно определиться, где вы будете использовать светодиодные устройства. Диоды могут быть установлены в фары головного освещения, габаритные огни, стоп-сигналы, противотуманные фары, в освещение салона, а также приборную панель. Когда вы определитесь, будете точно знать, на какие устройства в первую очередь обращать внимание при покупке.
- Определитель со стоимостью. Учитывая свои финансовые возможности, вы значительно сузите круг выбора. Помните о том, что дорогие товары не всегда эффективны так, как хотелось бы, в то время как дешевые диоды обычно работают менее эффективно.
- Обратите внимание на производителя. Как известно, более именитые бренды просят за свои товары более высокую сумму, но это, как правило, обусловлено более высоким качеством работы диодов и их эффективностью. Если вы решите сэкономить и выберете лампочки от менее известного производителя, то есть вероятность, что вы купите менее качественный товар.
- Ознакомьтесь с отзывами других потребителей в Сети. Как показывает практика, если купленное устройство не удовлетворило ожиданиям потребителя, человек обязательно расскажет об этом другим покупателям. Сайтов с отзывами в Сети много, если вы увидели несколько негативных комментариев об одном определенном продукте, то лучше будет воздержаться от его покупки.
- Покупая лампочку, подержите ее в руках. Оцените качество осветительного источника в целом — корпус должен быть прочным, любые повреждения не допускаются. Если есть возможность, тестируем покупаемые устройства — устанавливаем их в авто и смотрим, насколько эффективно они работают (автор видео — Юрий Самоделкин).
ТОП лучших светодиодных ламп
- MTF Light. Один из самых доступных вариантов, более актуален для использования в непогоду, поскольку характеризуется желтым источником освещения. Производятся в Корее.
- LED MAS. Производство неизвестно, но по всей видимости, это Китай. Качество свечения среднее, но приемлемое.
- DLED. Устройства отечественного производства.
- Philips. Один из самых известных мировых брендов. Наиболее оптимальный вариант, если позволяет бюджет.
Цена вопроса
Если ваш бюджет ограничен, то можно отдать предпочтение самым доступным светодиодным лампам, их стоимость будет составлять от 800 рублей за комплект и выше. Более качественные лампочки обойдутся покупателю от 2500 рублей за комплект и дороже.
