Подсветка светодиодной лентой в корпус компьютера. Как сделать подключение светодиодной ленты к компьютеру. Необходимые для работы материалы и инструменты

В этой статье мы рассмотрим подсветку системного блока компьютера, как одну из самых распространенных видов моддинга.
В первой части нашей статьи, мы рассмотрим установку подсветки в различные части системного блока. Во второй части рассмотрим варианты подключения подсветки.
1. Внешняя подсветка.
Данный тип подсветки позволяет разглядеть все основные внешние узлы компьютера в вечернее время.
1.1. Подсветка передней части системного блока светодиодами
Используемые в этом пункте диоды

Для начала припаиваем светодиоды к крайним концам последовательно, а также припаиваем 2 к ним 2 дополнительных проводка по 30 см.

Выбираем место расположения светодиодов и отмечаем его точками.
В нашем случае это место, рядом с DVDRom, где расположены все входы. Поэтому пришлось снять DVDRom, а также защитную оболочку.

Просверливаем отверстия. Вставляем цепь светодиодов в данные отверстия

1.2.Внешняя подсветка нижней части системного блока.
Данный вид подсветки предусматривает наличие ножек на Вашем системном блоке, поэтому подходит для опытных моддеров.
Для этого лучше всего использовать светодиодную ленту

Лента легко режется обычными ножницами на отрезки, кратные 5 см. Отрезки легко соединяются между собой проводами. В этой статье мы разрежем ленту на несколько кусочков для наглядности, но можно использовать 4 отрезка по периметру системного блока.

Крепим нашу конструкцию к корпусу с помощью самоклеящегося слоя ленты и подключаем

Использовалась лента из этого раздела. полный ассортимент со всевозможными расцветками.

2. Подсветка внутренней части системного блока
Осуществляется несколькими способами.
2. 1. С помощью светодиодов().
Последовательно спаиваем светодиоды. Длинную ножку (+) первого светодиода припаиваем к короткой ножке (-) другого светодиода.

К оставшимся двум свободным ножкам припаиваем провода.

Размещаем светодиоды в системном блоке. Лучше всего размещать их на нижней и задней стенке.

2. С помощью кусочков светодиодных лент.
Имея светодиодные кластеры, Вам не придется паять отдельно каждый диод.

Светодиодные кластеры соединяются между собой двумя проводами длиной по 5 см., Благодаря чему их можно ставить как вплотную, так и на некотором расстоянии. Они вставляются в держатель и размещаются по периметру внутренней части системного блока с помощью двухстороннего скотча.

Кластеры необходимо размещать так, чтобы они не мешали установке плат расширения, дисководов и остальным модам. Если провода между кластерами не хватает, можно самостоятельно удлинить их.

После установки кластеров на свои места остается только подключить питание.

Кластеры бывают довольно дорогими и использовать их в большинстве случаев смысла нет. Можно взять , порезать на кусочки по 5 см. В итоге получится то же самое, только за меньшую сумму.

3. Подсветка с помощью светодиодной ленты.

Принцип установки похож на установку светодиодных кластеров, но значительно. Лента имеет с каждой стороны по 2 клеммы для подключения проводов, а также снабжена самоклеящейся поверхностью, благодаря которой, Вы сможете установить подсветку без использования дополнительных приспособлений. Перед закреплением ленты, поверхность лучше обезжирить.

4. Подсветка кулера
Это единственный вид подсветки, где мы будем брать в качестве источника энергии провода с питанием от самого кулера, чтобы обойтись без лишней проводки.
Для начала берем 2 светодиода и спаиваем их по стандартной схеме.

Светодиоды приклеиваем с внутренней стороны кулера. Питание берем непосредственно возле кулера.

Теперь достаточно подключить кулер и светодиоды будут работать одновременно с ним.

Подключение подсветки.
1. К разъему 4-pin molex
4-pin molex является самым распространенным разъемом питания в компьютере. Данный разъем содержит в себе четыре контакта: +12 В (чаще всего желтый провод), +5 В (красный провод), а так же два контакт земли (черные). При подключении подсветки к 4-pin molex Вы можете выбрать куда именно подключать светодиоды, к 12 или 5 вольтам.

В нашем случае нужно подключать к источнику 12 вольт.

Перед подключением необходимо предварительно проверить с помощью мультиметра соответствие выбранных контактов, и определить полярность. После этого нужно припаять к положительному контакту резистор на 120 ОМ, от которого, в свою очередь, отводим еще один провод и подключаем его к «плюсу» нашей подсветки. «Минус» припаивается к контакту «земля» у molex-разъема. После этого тщательно изолируем провода и закрываем их термоусадочной трубкой.

Для примера, подключим одиночный светодиод.

2. К разъему 3-pin
Разъем 3-pin - стандартный разъемом для подключения вентиляторов в компьютере и подобные разъемы чаще всего бывают лишними. Поэтому их разумно использовать для подключения подсветки. Разъем 3-pin имеет 3 контакта: +12 В, земля, и третий контакт, который используется датчиком скорости вращения вентилятора.

Принцип подключения идентичный подключению к разъему 4-pin. Мы также используем контакт 12 вольт и контакт «земля». Однако, важно помнить, что разъемы 3-pin предназначены для подключения вентиляторов и. в связи с этим, не могут выдерживать нагрузки разъема 4-pin. Но для подключения светодиодной подсветки он все же подойдет. Так же, здесь нам потребуется резистор с сопротивлением 220 ОМ. В остальном отличий нет. Проводим те же операции, что и в первом случае.

3. К разъему USB.
USB является разъемом передачи данных и, как правило, используется именно для этой цели, однако помимо данных разъем USB передает и напряжение и может использоваться для питания разных устройств. USB-разъем имеет четыре контакта: два из них отвечают за передачу данных и еще два отвечают за передачу напряжения. В разъеме USB имеется источник напряжения 5 В с силой тока до 500 мА. Существует 2 типа USB разъема: 4 x 12 мм и 7 x 8 мм.

Различия между ними только в форме. Для подключения подсветки разницы между ними нет. В нашем примере используется первый вариант USB-разъема.

Для этого типа разъема требуется резистор с сопротивлением 82 ОМ. Как и в первых двух случаях, определяем полярность и припаиваем к «плюсу» резистор. «Минус» так же крепим к контакту «земля». Закрываем все соединения термоусадочной трубкой.

Можно подключать к компьютеру.

Также есть изящное решение - использование гибкого неона! В этом случае неоновй шнур разных цветов протягивают вдоль шлейфов и полдключают к инвертору.

Некоторые пользователи считают, что вкладывать материальные средства в LED-подсветку — абсолютно не нужная роскошь, которая все равно не несет в себе никакой практической ценности. А другие юзеры, наоборот, жить не могут без светодиодной «дискотеки» в системном блоке домашнего ПК. Для них мы подобрали несколько лучших комплектов светодиодных лент, которые позволят организовать «вечеринку» в корпусе компьютера.

Освещение внутренней части ПК не является чем-то новым и доселе никем не виданным. Световые трубки, светодиодные кулеры используются для украшательства корпусов уже десятки лет. А теперь даже материнские платы оснащаются специальными контроллерами для подключения дополнительных LED-лент. Больше не надо играть в Кулибина, если захотелось добавить «огонька» в свой корпус.

Лучший базовый комплект светодиодов

При цене в 1200 рублей является одним из самых доступных комплектов многоцветной подсветки. Он включает в себя две светодиодные ленты длиной 30 см и с 18 диодами на каждой. Данное решение больше подходит для применения в корпусах формата Midi-Tower, которые позволяют расположить одну ленту сверху и одну ленту снизу внутри корпуса. Крепятся ленты на магниты, что очень удобно, а штекер подключается в соответствующий разъем материнской платы.

Для управления подсветкой используется беспроводной ПДУ, который позволяет управлять подсветкой. Отметим, что подсвечиваться может только вся лента, а не каждый светодиод по отдельности. Таким образом каждый светодиод на ленте будет светиться одним и тем же цветом одновременно. Пульт позволяет контролировать яркость и задавать скорость смены оттенков на LED-ленте, создавая эффект «дыхания», например. Можно выбрать 15 цветов для статичной подсветки или режим RGB-свечения.

Цена: около 1200 рублей

Лучший цифровой комплект светодиодной подсветки

В отличие от предыдущего набора, комплект обладает десятью светодиодами на каждой ленте, причем каждый из них может светиться индивидуальным цветом. В совокупности вы получите 40 светодиодов, к которым можно докупить еще 4 ленты с такими же 40 диодами. Кроме того, в наборе поставляется огромное количество различных кабелей для подключения как самих лент, так и вентиляторов (они тоже есть в наборе).

Подсветка на самом контроллере, который выполнен в форме небольшой коробочки, не регулируется. Если она вам не по вкусу — можете просто отключить ее. Контроллер NZXT Hue+ двухканальный, что и позволяет дополнять систему подсветки еще 4 лентами (по 4 на каждый канал). К тому же это позволяет запускать два разных световых эффекта на каждом из каналов.

Все управление происходит через фирменное ПО, которое уже имеет восемь предустановленных режимов работы, но при этом не мешает создавать вам свои. Например, режимы интеллектуального освещения позволяют NZXT Hue+ автоматически менять цвета на основе температуры CPU или GPU. Аудиорежим активирует свечение в стиле эквалайзера: подсветка будет реагировать на любой звук, выходящий из ПК.

Установка комплекта достаточно проста. Контроллер прикручивается на место 2,5-дюймового диска в корзину для HDD. От него к материнской плате подключается четырехконтактный штекер для питания и кабель для передачи данных от материнской платы к контроллеру.

Цена: около 5000 рублей

Лучший комплект светодиодной подсветки для любителей кастомизации

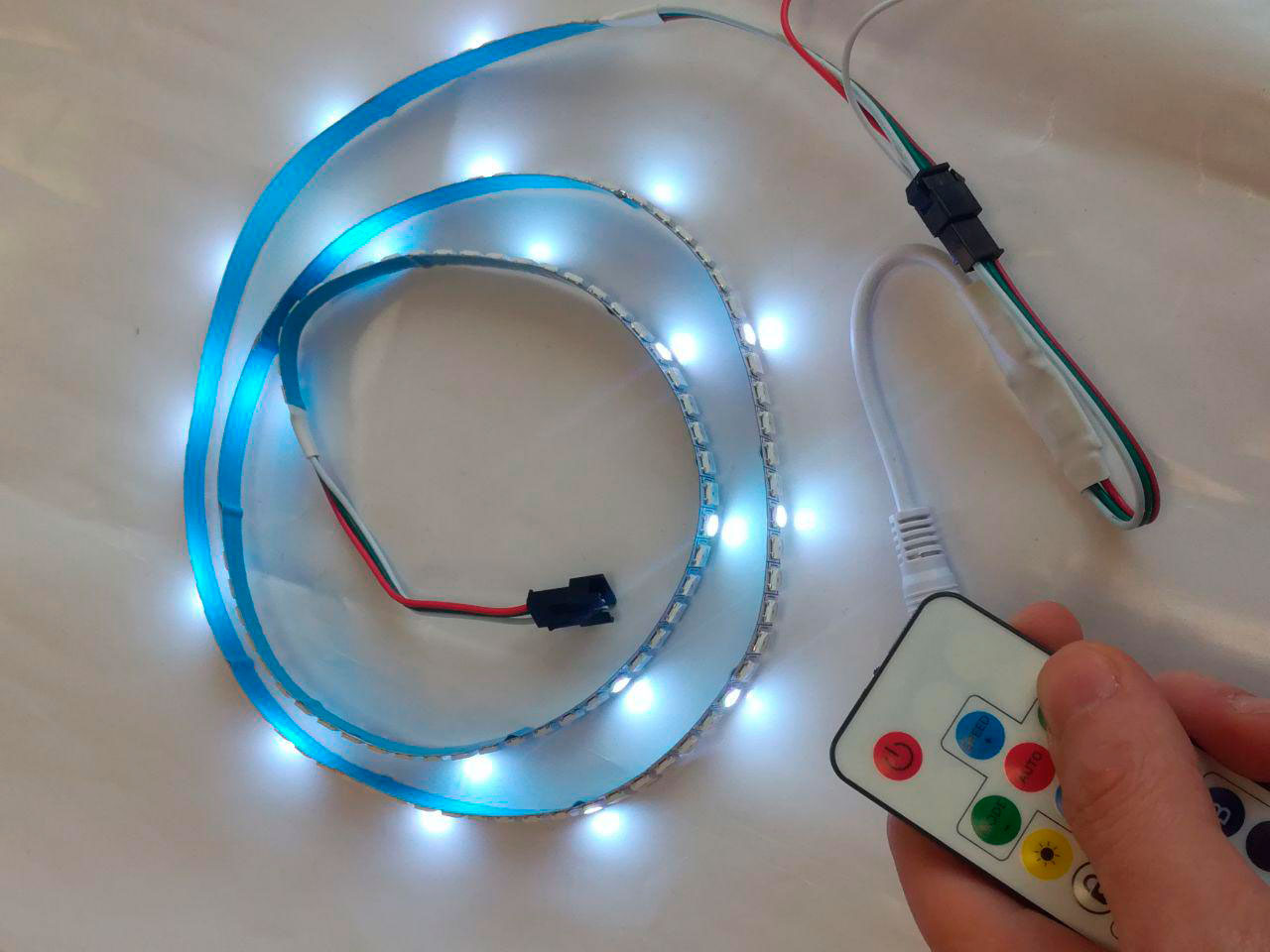

Сегодня на рынке подсветки есть множество светодиодных лент с пиксельной адресацией, но является наиболее удобным и эффективным решением, когда дело доходит до подсветки корпуса игрового ПК. Эта огромная светодиодная катушка с лентой длиной 500 см насчитывает 300 светодиодов, что позволяет вырезать подходящие для вашего корпуса полоски с диодами. Но, помимо самой светодиодной катушки вам придется отдельно приобретать блок питания и контроллер.

В продаже можно найти уже готовые контроллеры с сотнями запрограммированных типов свечения, и это станет самым простым вариантом для приобретения. Более продвинутые пользователи могут использовать платы Arduino или Raspberry Pi для программирования собственных световых эффектов. В нашем случае мы решили ограничиться готовым решением с дистанционным управлением. Разрезать ленту мы не стали, а просто проложили ее по внутренней части корпуса ПК.

Тем, кто решит заняться вырезанием отдельных LED-полосок, придется осуществить еще последующую самостоятельную пайку для соединения лент. Мы рекомендуем использовать 3-контактные разъемы JST, чтобы вы могли легко отсоединять полоски без необходимости разрезания и повторного паяния.

Цена: около 1600 рублей

Самым популярным способ освещения внутренних помещений на сегодняшний день является светодиодная подсветка. Наиболее часто она реализуется с помощью светодиодной ленты, которая обладает определенными преимуществами и особенностями подключения.

Плюсом данной продукции является то, что она может использоваться в качестве любого помещения, а также отдельно его зоны. В сегодняшней статье речь пойдет о том, как подключить такую ленту к компьютеру.

Для чего необходимо подсветка компьютерной зоны

Компьютер, как и телевизор, давно стали постоянными жильцами наших домов и квартир. Без них мы уже ни мыслим себя. Компьютер в последние годы отобрал у телевизора популярность и стал самым популярным местом в доме. Но стоит помнить, что при работе с компьютером нужно знать определенные правила, касающиеся организации рабочего времени, проводимого за ним.

Обратите внимание! Неправильная работа за этим устройством, особенно в домашних условиях, чревата нарушениями здоровья. В первую очередь страдают естественно наши глаза, а только потом поясница.

Рабочее место за компьютером

Поэтому очень важно, работая за такого рода устройствами, соблюдать определенные требования и рекомендации.
Одним из наиболее важных аспектов работы за компьютером является его качественная и полноценная подсветка. Необходимость подсветки компьютера в вечернее и темное время суток связана с тем, что его подсвеченный экран сильно контрастирует с окружающим пространством, утомляя нашу зрительную систему.
Отличным вариантом здесь будет использование светодиодной ленты в качестве подсветки. Ее можно подключить таким образом, чтобы одновременно со светом играла музыка. Кроме этого установив ее с выключателем, вы получаете возможность управление подсветкой, включая ее только при наличии такой необходимости.
Подключив светодиодную ленту к своему компьютеру, вы получите не только качественную фоновую, но и еще декоративную подсветку, которая красиво выделить данное пространство комнаты, визуально отгородив его от остальных зон.

Особенности строения и принцип работы такой подсветки

Светодиодная лента сегодня практически повсеместно применяется в качестве разнообразных подсветок, особенно в домашних условиях. Ее можно встретить в бассейнах, сауне, а также в любом домашнем помещении. Причем все чаще ее стали использовать для подсветки телевизора и компьютера.

Светодиодная подсветка компьютера

Такой популярностью такого рода светодиодная продукция пользуется по следующим причинам:

• гибкость основания, что позволяет придать ленте любую форму;
• возможность прикрепить на любую поверхность, даже на заднюю часть компьютера и телевизора;

Обратите внимание! Благодаря самоклеящейся поверхности led-полоса легко устанавливается всего за несколько минут.

• создание качественного светового потока;
• длительный период службы;
• можно отрезать или наращивать изделие сколько угодно;
• экономное потребление электроэнергии, что очень важно при создании подсветки.

Но здесь есть некоторые нюансы, которые следует учитывать в ситуации, когда led будет монтироваться и подключаться к компьютеру. Все светодиодная продукция является низковольтной. Это означает, что для питания ей нужно 12 или 24 вольт. Как известно, в домах и квартирах имеется сеть питания на 220 вольт. Поэтому любая светодиодная лента всегда будет подключаться к такой сети только через блок питания.

Блок питания для led

Такое led-изделие функционирует по принципу печатной платы. На ее прорезиненную основу впаяны светодиоды, которые подключены друг к другу последовательно. Схема работы данной продукции всегда включает блок питания, который подбирается в зависимости от потребляемой мощности лентой.

Обратите внимание! При неправильном выборе, блок питания может очень быстро перегореть, что сделает невозможным дальнейшую эксплуатацию led в качестве подсветки.

Подключить к компьютеру можно как одноцветные, так и многоцветные изделия. Но во втором случае вам понадобиться не только блок питания, но и еще RGB контроллер. Его также следует подключить к ленте, чтобы получить возможность контроля за цветовым свечением светодиодного изделия. Схема его подключения имеет следующий вид.

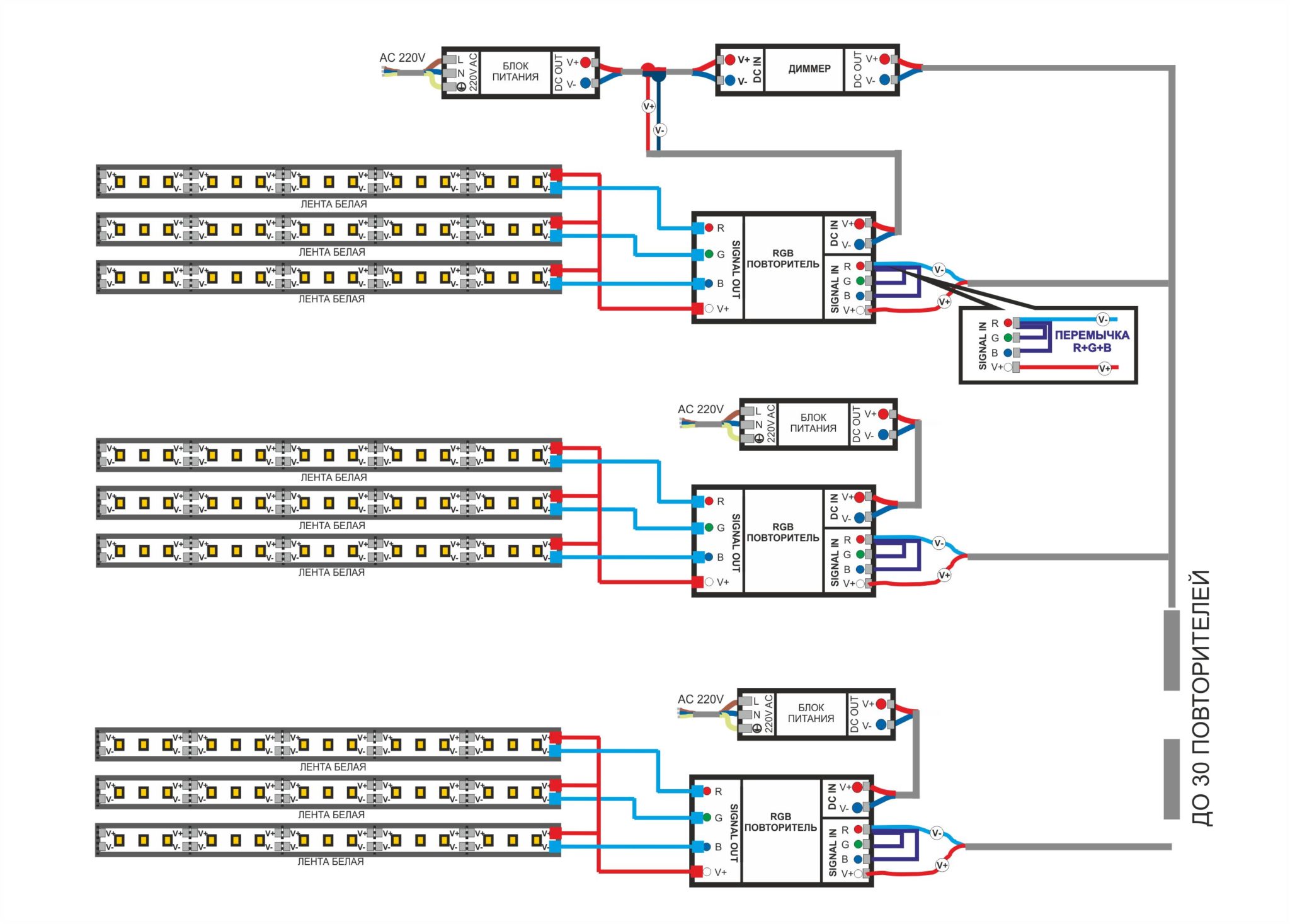

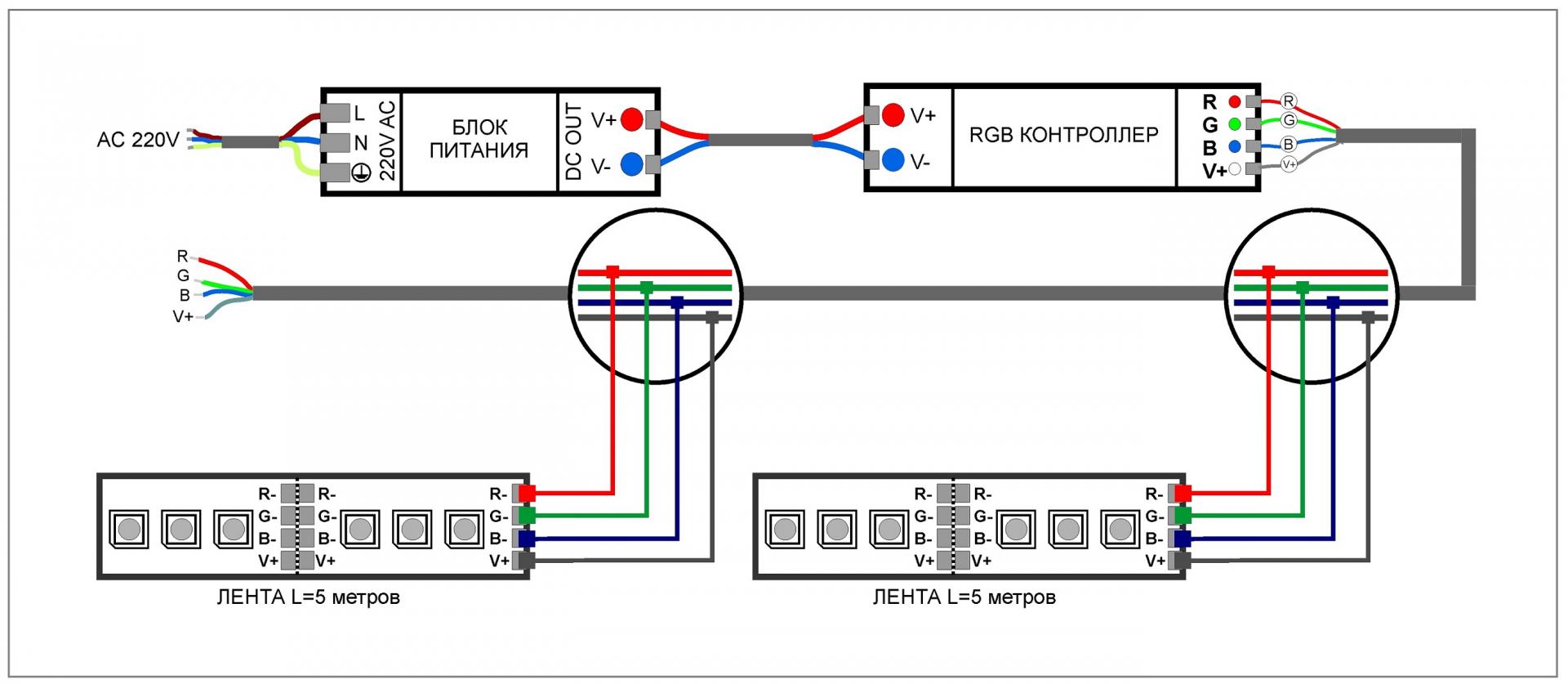

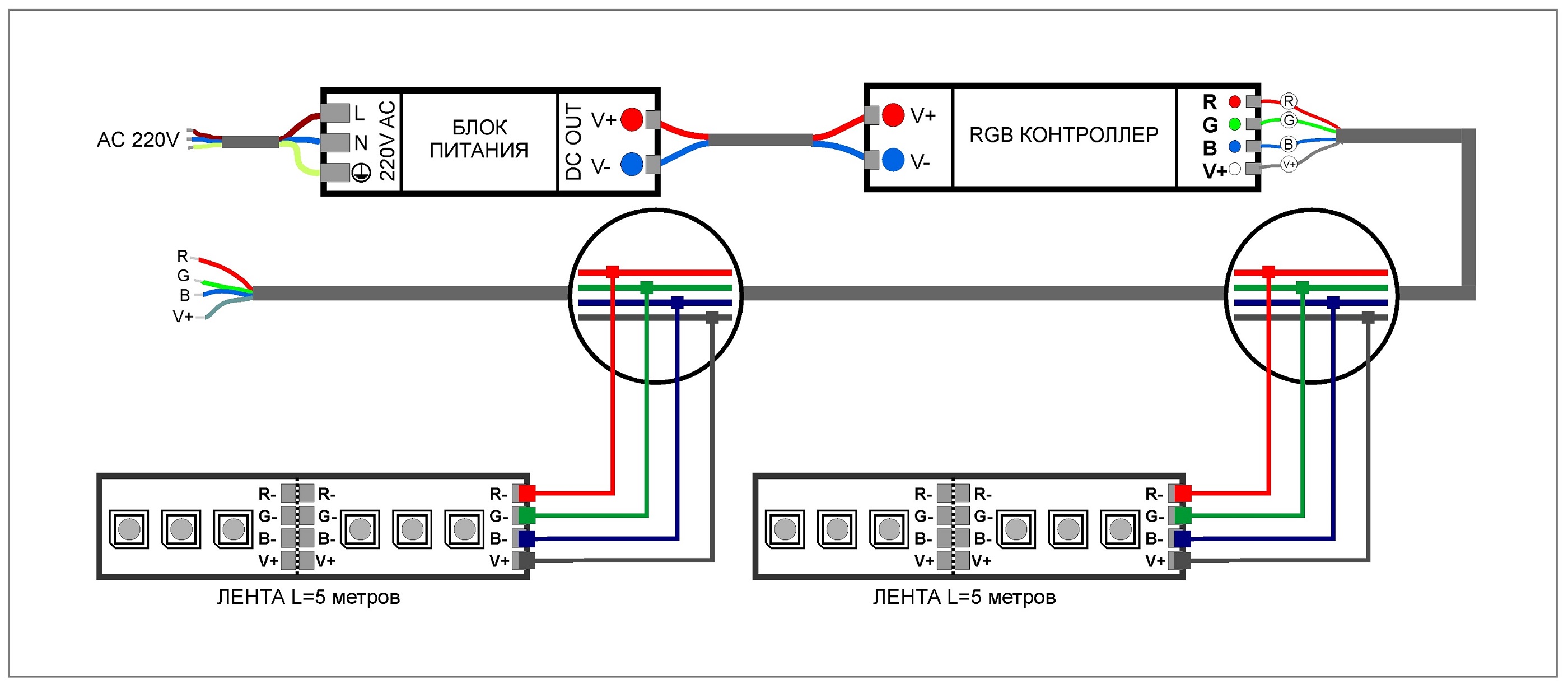

Схема подключения ленты к контроллеру

Данный прибор позволит скоординировать работу трех светодиодов, установленных в ленту. Здесь каждый диод, в отличии от монохромных изделий, имеет свой цвет:

• красный;
• синий;
• зеленый.

Принцип работы многоцветных лент основан на смешении свечения трех основных кристаллов и получения различных цветовых гамм оттенков света.

Характеристики led-продукции

Прежде чем приступать в установке ленты к компьютеру (например, работающей под музыку), нужно определиться с характеристиками. На самом деле, к компьютеру возможно подключение любой светодиодной ленты. Но из всего разнообразия нужно выбрать наиболее подходящий для вас вариант, чтобы он в дальнейшем вызывал только положительные эмоции.
Выбор ленты стоит делать по следующим характеристикам:

Плотность диодов на ленте

• одно или многоцветное свечение;
• сколько вам понадобиться метров;

Обратите внимание! Светодиодная лента продается катушками по пять метров. Для подсветки компьютера вам вполне ее хватит. Но если вы хотите сделать сразу подвеску в нескольких местах, то можно взять больше.

• плотность посадки светодиодов на ленте. От данного параметра зависит правильность расчета общей мощности изделия, а также выбор блок питания. К выбора блока питания нужно подходить крайне ответственно. Обычно этот показатель составляет 60 светодиодов на один метр. Но плотность диодов на ленте может быть 30 или 120 штук на один метр;

• класс влагозащищённой. Для подсветки компьютера можно использовать изделия с низким классом влагозащищенности (например, 20IP).

Прежде чем подключать выбранную светодиодную продукцию, рассмотрим принципы ее подключения к блоку питания.

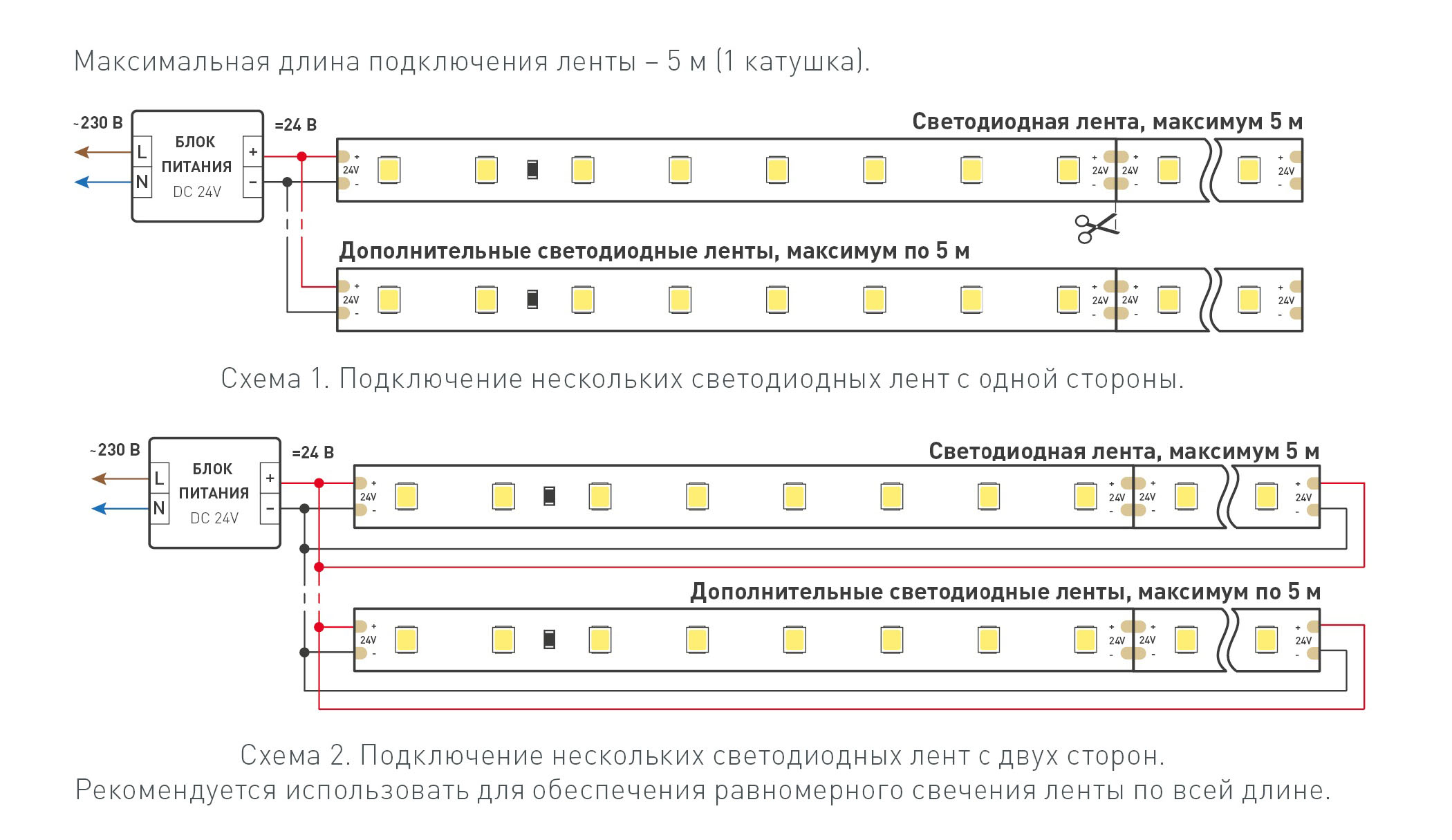

Как правильно подключить к преобразователю

Блок питания в схеме подключения светодиодной ленты играет роль преобразователя, который понижает напряжение сети до нужного уровня (с 220 вольт до 24 или 12 вольт). Но чтобы изделие, подключенное к блоку питания, работало, нужно осуществить правильное соединение его с лентой. Подключение к блоку здесь проводиться по следующей схеме.

Обратите внимание! Подключение проводится в строгом соответствии с полярностью проводов.

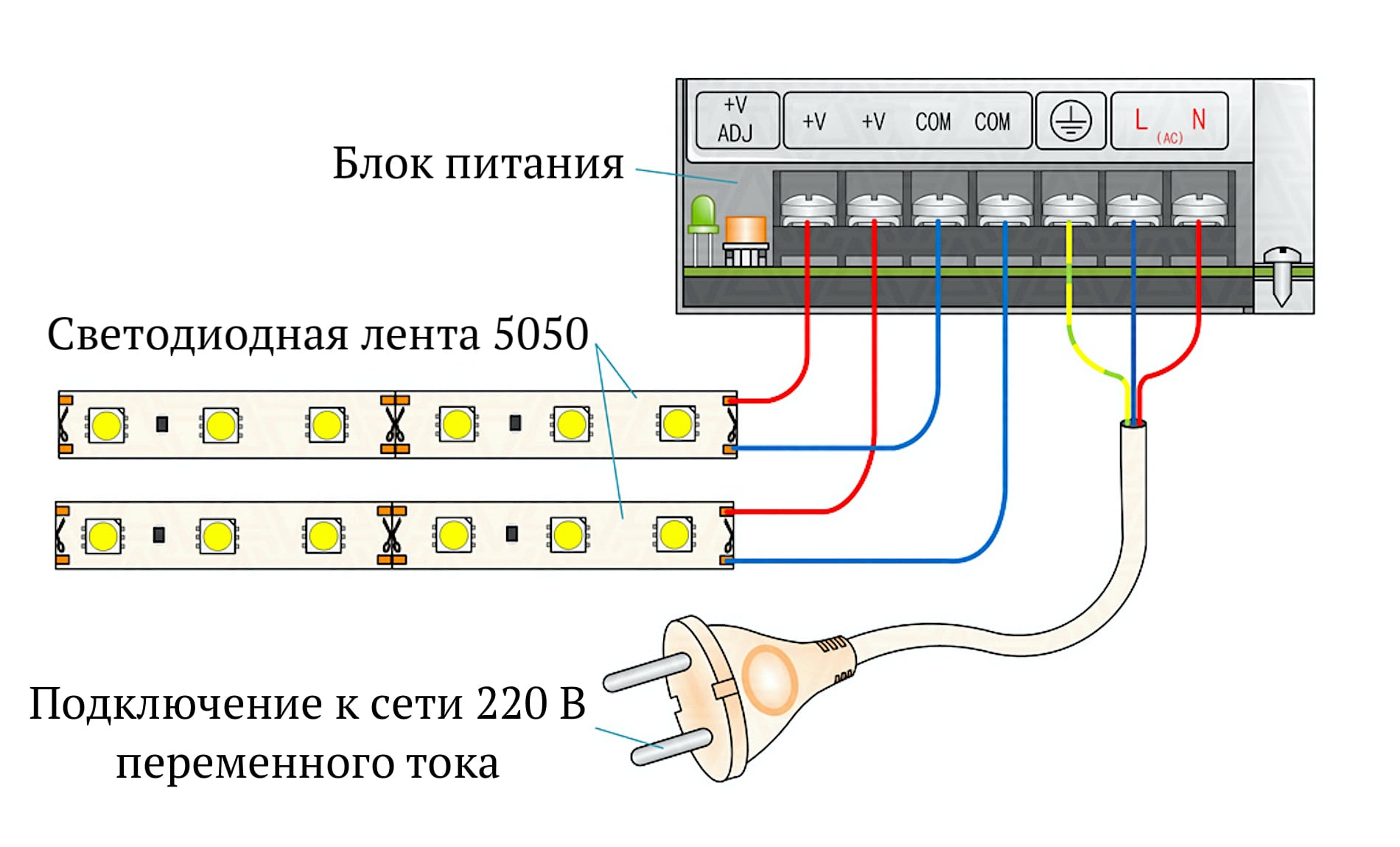

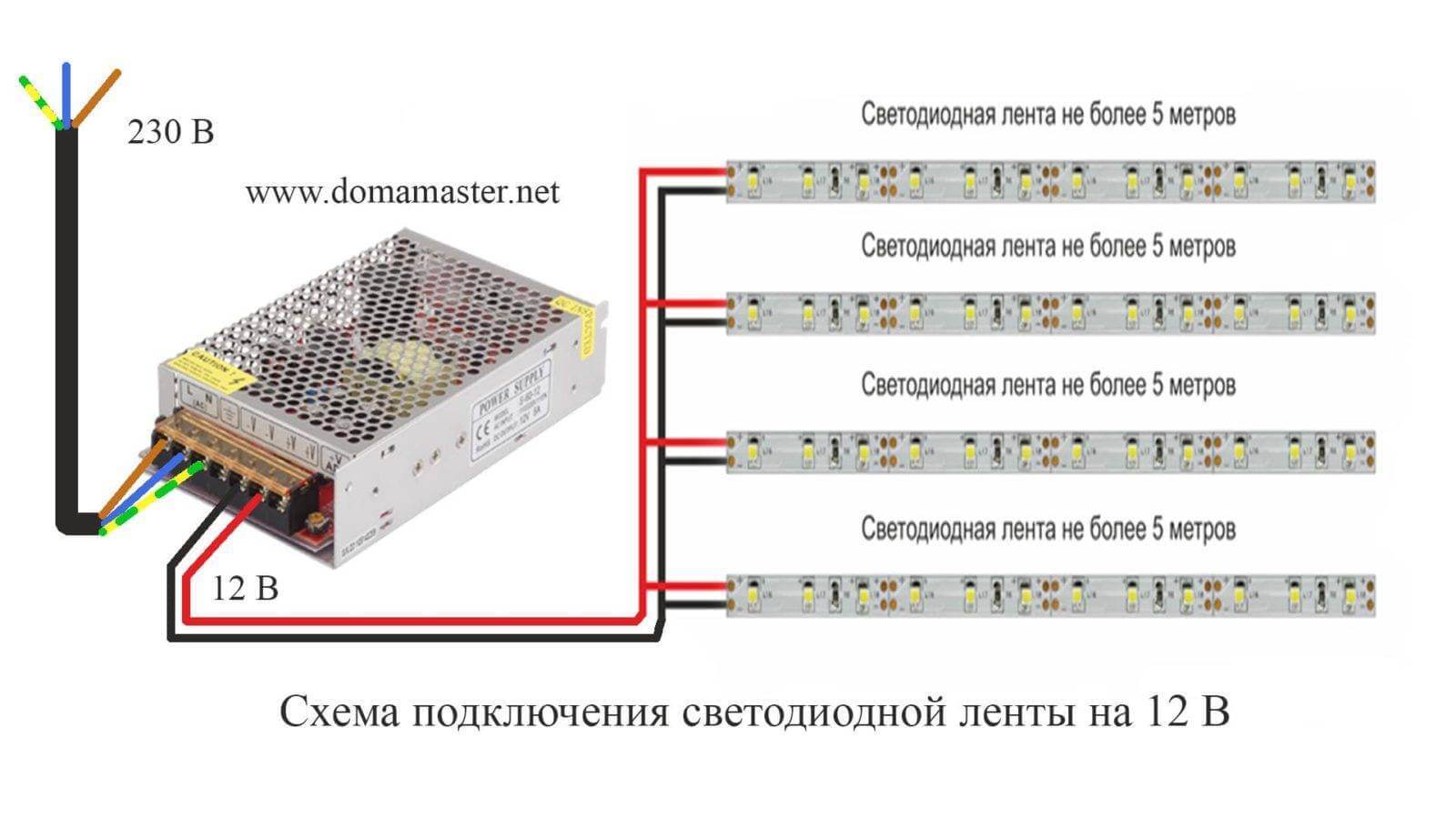

Схема подключения к блоку питания

Блок питания, точно также как и лента, имеет провода разного цвета окрашивания:

• красный – плюс;
• синий/черный – минус.

Соединять между собой нужно только провода одинакового цвета. В противном случае светодиодные не будут светиться. Если блок не оснащен выключателем, то его можно выстроить в схему, чтобы каждый раз не выдергивать блок из розетки. При необходимости в схему можно встроить также и диммер.
Но такой способ при подключении к компьютеру не подходит. Здесь нужно использовать методы, в которые не предполагается использовать блок питания.

Без блочное подключение к компьютеру

Все светодиодные ленты, содержащие в себе платы, изготовленные заводским методом, рассчитаны на питание через преобразователь (блок). Он обеспечивает преобразование переменного тока сети в постоянный с пониженным напряжением. Но такое изделие можно подключить через домашнюю электросеть.
Чтобы подключить таким образом светодиодную ленту, необходимо проделать следующие манипуляции:

• пять метров ленты, рассчитанной на 12 вольт, разрезаем на 20 элементов;
• с помощью диодного моста добиваемся выпрямление переменного тока 220 в подключаемом электроприборе;
• далее последовательно соединим элементы ленты (в клемах минус к плюсу и плюс к минусу);
• мерцания можно убрать с помощью подключения конденсатор на 300 В, 5-10 мф.

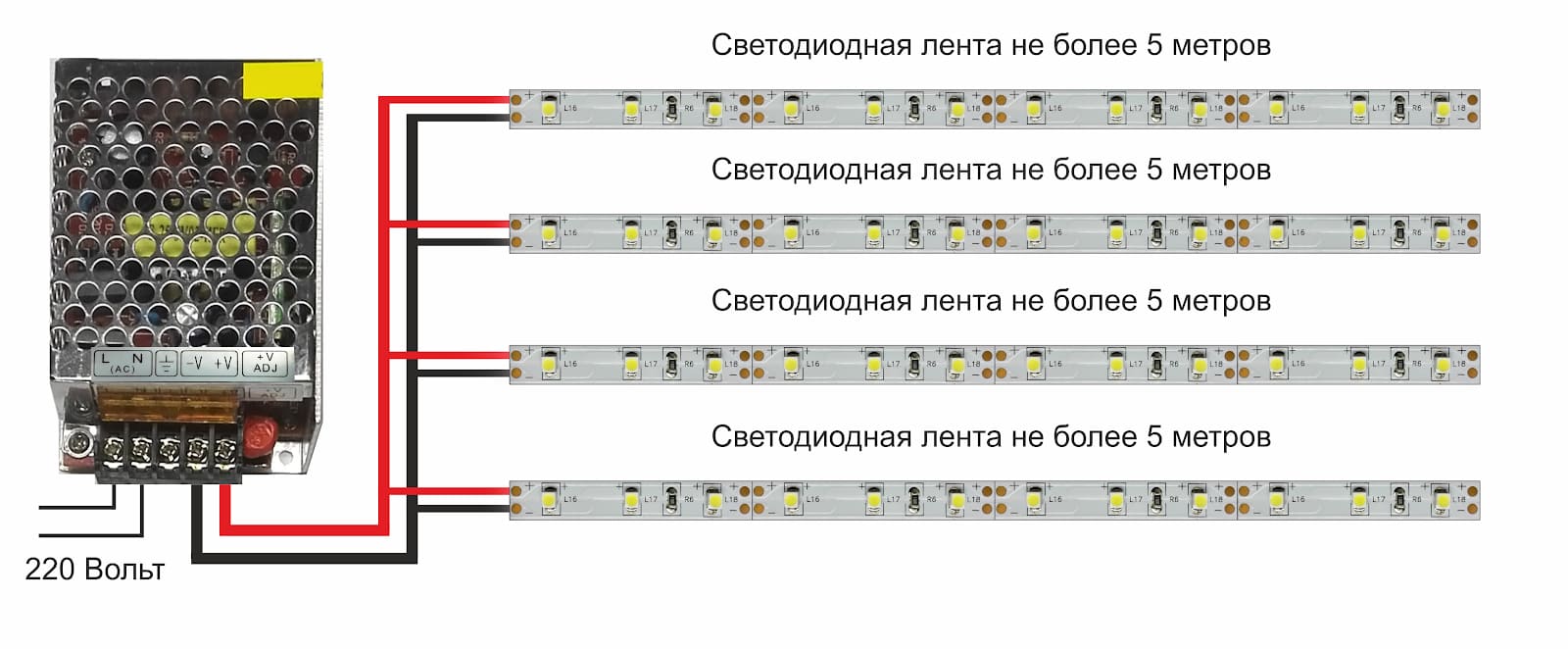

Схема подключения

Вот и вся работа.
Но здесь существуют и другие варианты подключения, которые применимы для компьютера.

Проводим непосредственное подключение

Подключение светодиодной ленты к любому компьютеру можно провести через разъем USB. Использование USB разъема для подключения представляет собой достаточно простой способ, с которым сможет справиться любой человек.
Чтобы подключить ленту через USB разъем необходимо сделать следующее:

• блок питания следует установить на задней стороне монитора, закрепив его с помощью двухстороннего скотча;

Обратите внимание! Чтобы избежать ситуации постоянного отклеивания блока питания, его нужно выбирать компактам и небольшим по габаритам. В принципе, для подсветки компьютера потребуется небольшой кусок светодиодной ленты, для питания которого достаточно будет маленького и маломощного блока питания.

Установка блока питания на монитор

• по краям монитора размещаем ленты, соединяя их с блоком питания по приведенной выше схеме;
• от блока идет USB разъем. USB разъем можно без особых проблем прикрепить к блоку своими руками. Для этого срезаем вилку с блока питания и прикрепляем к нему USB разъем. Его можно взять с любого старого шнура. Главное, чтобы USB разъем был рабочим;
• далее на компьютер нужно скачать нужные драйвера, чтобы они поддерживали работы собранного устройства.

Все, светодиодная подсветка готова к работе.

Без использования специальных разъемов

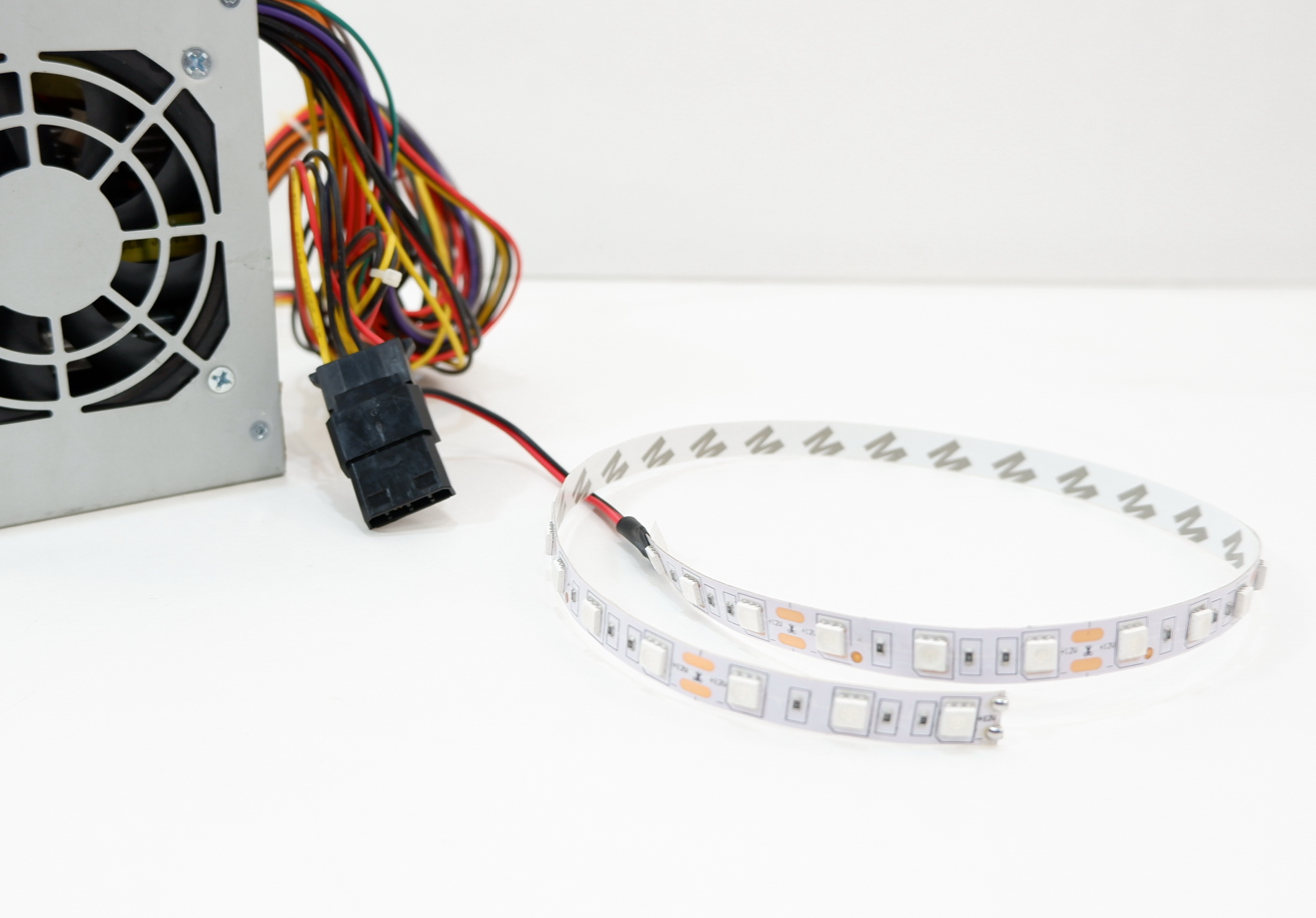

Компьютерный блок питания

Кроме этого можно осуществить подключение ленты к блоку питания компьютера. Такими элементами сегодня оснащены все ноутбуки. Поэтому проблем с установкой в данной ситуации также не должно возникнуть, если конечно учитывать все нюансы такого способа подключения.

Здесь необходимо помнить, что все блоки питания имеют свой стандартный набор рабочих напряжений и различаются между собой мощностью допустимой нагрузки. В данной ситуации выходное напряжение для каждого имеющегося провода питающего блока будет разниться в зависимости от цвета:

• оранжевый +3,3 В;
• желтый +12,0 В;
• красный +5,0 В;
• синий +5,0 В SB;
• голубой -12,0 В;
• черный GND.

На такого рода устройствах обычно имеется этикетки с нанесенной на нее таблицей. В ней указаны критическая мощность, а также максимальный ток нагрузки к различным параметрам напряжения.

Таблица с мощностями для БП

В связи с этим, если БП рассчитан на нагрузку 400 W, то в реальности он в цепи напряжения в +12 В будет иметь силу тока в 16 А. Этого вполне хватит для питания светодиодной ленты.
Еще одним нюансов является то, что нужно продумать его принудительное включение. Блок питания в обычных ситуациях активируется сигналом от материнской платы. Чтобы активировать его, вам понадобиться замкнуть 16 и 17 контакты зеленого и черного цветов соответственно. Это нужно сделать при отдельном включение БП.
Чтобы включить питание светодиодного источника следует использовать желтый и черный провод в четырех контактном разъеме.
Во всем остальном техника подключения будет аналогичной вышеописанным вариантам подключения светодиодной продукции к преобразователю. Главное здесь четко следовать светам проводам и определиться с мощностью преобразователя.

Заключение

Как видим, при желании можно достаточно просто подключить светодиодную ленту к компьютеру. Наиболее простым способом в данной ситуации будет использование USB разъема, через который вся схема и будит подключаться в аппаратуре. Но если вы не ищите легких путем, то можно поэкспериментировать и с блоком питания самого компьютера. В любой ситуации, чтобы предприятие увенчалось успехом, а светодиодная подсветка была качественной – следуйте приведенным выше инструкциям и все у вас получиться наилучшим образом.

Некоторые терпеть не могут подсветку ПК, а другим она нравится. Приложив совсем немного усилий, вы можете украсить свой компьютер подсветкой, независимо от производителя корпуса или дизайна. На рынке можно найти много разных вариантов подсветки, включая популярные вентиляторы со светодиодами. Кроме того, вы можете купить классические флуоресцентные лампы с холодным катодом или простые светодиоды, которые можно установить в любом месте корпуса.

Рассмотрев все возможные варианты эффектов подсветки, мы обнаружили несколько интересных решений. Тестирование мы проводили в полностью прозрачном корпусе от Sharkoon, который позволяет наглядно видеть результат.

Подобная подсветка всегда будет привлекать внимание.

Для большей наглядности мы приложили видеоролик:

Для воспроизведения видео вам потребуется кодек с сайта DivX.com .

Подобные проекты требуют прозрачного корпуса.

Я многие годы занимаюсь моддингом со световыми эффектами . В прозрачный корпус Sharkoon я установил все виды подсветки, до которых смог добраться. Звучит дико, но я действительно решил оснастить корпус по-максимуму.

Единственное, о чём я не подумал, - о большой мешанине кабелей внутри. Каждая пара ламп с холодным катодом требует своего собственного преобразователя напряжения, так что у вас уйдёт немало времени, чтобы запрятать преобразователи и кабели. Кроме того, иногда препятствием бывают и слишком короткие кабели.

Ещё одна проблема - питание вентиляторов с подсветкой. Большинство вентиляторов используют 3-контактную вилку питания. Хотя у материнских плат есть соответствующие разъёмы, большинство из них не могут запитать больше трёх вентиляторов. Для решения проблемы нужно купить переходник, подключающийся к вилке Molex.

Наконец, по собственному опыту я понял, что слишком большое число эффектов подсветки выглядят нелепо и утомляет глаза!

Два в одном: вентиляторы со светодиодами

Самый простой способ убить двух зайцев - заменить стандартные вентиляторы корпуса соответствующими моделями с подсветкой. В результате вы не только придадите системе стильный вид, но в некоторых случаях и уменьшите уровень шума.

Большинство корпусов используют скромные чёрные вентиляторы. Правильный же вентилятор засияет яркими красками и добавит света. Вентиляторы обычно поставляются в трёх размерах: 80 или 120 мм, а 92-мм модели встречаются всё реже. Именно по этой причине мы сфокусируем наше внимание на самых распространённых размерах.

Доступный набор световых эффектов ограничен - обычно доминируют три цвета. Как правило, все производители предлагают вентиляторы с голубой подсветкой, но нередко можно встретить красные и зелёные светодиоды. Кроме того, при желании, можно найти вентилятор с тремя разноцветными светодиодами.

Ассортимент 80-мм вентиляторов с подсветкой.

Некоторые модели способны на настоящую "цветомузыку" - от них сложно отвести взгляд. Подобные вентиляторы впервые появились на нынешней выставке CeBIT в Ганновере. Производитель Sharkoon предложил большой ассортимент моделей, каждая из которых использует свою схему подсветки.

Sharkoon, Thermaltake, Cooler Master и Antec первыми отреагировали на новые требования пользователей. Сегодня на рынке можно найти многоцветные и одноцветные модели, причём, число светодиодов зависит от производителя. Например, вентиляторы Antec и Thermaltake оснащены только тремя светодиодами, а Sharkoon, Logisys и Sunbeam - четырьмя. Впрочем, выбор - это дело вкуса, но оба варианта дают вполне хорошую подсветку. Кстати, очень обидно, что популярная компания Papst до сих пор не выпускает вентиляторов со светодиодами.

Cooler Mate 80 мм: стандартный вентилятор с 4 светодиодами.

Aspire DF1208SM подсвечен четырьмя светодиодами.

Thermaltake TT-8025T: всего три светодиода.

Нам понравился вентилятор Rainbow, который сияет разными цветами. Другая модель под названием UV Strobo FAN не только чувствительна к ультрафиолету, но и создаёт интересный стробоскопический эффект. Кроме того, компания Logisys Computer выслала нам очень любопытную модель.

В выключенном состоянии вентилятор Logisys ничем не отличается от обычного. Приглядевшись, можно заметить четыре светодиода в прозрачном пластиковом корпусе. Даже после включения вентилятор не сразу открывает свою тайну - нужно посмотреть на обратную сторону вентилятора.

Выглядит как обычный вентилятор с 4 светодиодами. Но где ещё пять?

Другие пять светодиодов находятся на небольшой плате внутри вентилятора. Что интересно, крыльчатка генерирует собственный ток - а не использует энергию ПК. Принцип прост и гениален: на оси находится генератор, работающий наподобие велосипедного фонарика. Он вырабатывает электричество, зажигающее пять светодиодов. Небольшой модуль управления постоянно меняет характер подсветки. Всё это вы можете заметить на нашем видеоролике.

Остальные светодиоды расположены в центре вентилятора.

DivX.com .

Sharkoon Rainbow Fan: классическая "цветомузыка"

Самой выдающейся особенностью вентилятора Rainbow Fan является маленькая платка, расположенная около оси вращения. 80-мм вентилятор использует пластиковую решётку, которая легко снимается. После этого действия становится понятным, что ещё одна функция решётки - скрывать постоянный магнит, служащий для получения тока. На плате находятся несколько индукционных катушек. Кстати, плата прикреплена к вентилятору всего лишь двухсторонней липучкой. Если достаточно быстро крутануть плату, пять светодиодов тускло загорятся. А так как вентилятор вращается со скоростью 3000 об/мин, то пять цветных светодиодов светятся довольно ярко. Встроенная логика превращает свечение в "цветомузыку".

Конечно, чёрный конденсатор можно было выбрать и поменьше - он не только неказисто выглядит, но и мешает балансировке вентилятора. Плохая балансировка ощутима. Как мы надеемся, подобный недостаток будет исправлен в финальной версии Rainbow. Sharkoon, как нам кажется, должна заменить чёрный вентилятор, на который устанавливается блок Rainbow. Кроме того, неплохо бы пересмотреть и ценовую политику - всё же $19 несколько дороговато за кусочек пластика со светодиодами.

Без питания вентилятор Rainbow FAN особо не выделяется.

Как видим, вентилятор Rainbow оснащён собственным генератором.

Круглый постоянный магнит находится внутри пластиковой решётки.

А вот теперь 80-мм вентилятор выглядит намного лучше.

Маленький красный вентилятор оснащён четырьмя голубыми светодиодами. И в этом вентиляторе за $9 не было бы ничего примечательного, если бы не длинный кабель. Вентилятор UV Strobe Fan контролируется двумя колёсиками: одно для скорости вращения, а второе - для интервала мигания четырёх светодиодов. С их помощью можно менять настройки и получать нужный эффект подсветки. Если постараться, можно добиться эффекта, когда крыльчатка вентилятора начнёт двигаться в обратном направлении - оптическая иллюзия.

К сожалению, с колёсиками не очень легко работать - блок управления будет труднодоступен после установки, конечно, если вы не вынесите его наружу корпуса. Как нам кажется, модуль для 3,5" или 5,25" отсека был бы лучшим решением.

Вентилятор UV Strobe Fan.

После установки до блока управления будет тяжело добраться.

На видеоролике запечатлено всё, что сложно увидеть на фотографиях.

Чтобы воспроизвести видео, вам потребуется последний кодек с сайта DivX.com .

Thermaltake UFO отличается необычным дизайном. 92-мм вентилятор закрыт специальной серебристой крышечкой, которая оснащена 6 светодиодами. Они питаются от компьютера, так что эффект индукции, как в случае Rainbow Fan, здесь не используется.

Светодиоды управляются чипом, который заставляет их мигать через определённые промежутки времени. Скорость вращения вентилятора UFO зависит от температуры - чем выше температура, тем быстрее вращается вентилятор. Количество тепла не влияет на интенсивность свечения или промежутки.

Вентилятор UFO оснащён шестью яркими светодиодами.

Вентилятор UFO FAN можно установить в 80-мм крепёж с помощью специального адаптера.

Чтобы воспроизвести видео, вам потребуется последний кодек с сайта DivX.com .

Обзор: 80-мм вентиляторы с подсветкой

Конечно же, кроме 80-мм вентиляторов с подсветкой, на рынке присутствуют и 120-мм модели. Их преимущество заключается в меньшей скорости вращения, которая, тем не менее, позволяет им прокачивать такое же количество воздуха. При этом не только уменьшается уровень шума, но и эффект подсветки становится более заметным.

120-мм вентиляторы стоят от $7 до $20, в зависимости от цвета и числа светодиодов.

Стойка из вентиляторов.

Вентилятор Antec поставляется в двух вариантах: со светодиодами и без них. В то же время, в любом случае к вентилятору прилагается небольшой блок управления, который позволяет менять скорость вращения на низкую, среднюю или высокую. При любой скорости яркость светодиодов не меняется. Цена на вентилятор Antec составляет меньше $15.

Вентилятор Antec Tricool RGB: действительно разноцветный.

Переключатель позволяет устанавливать скорость вращения.

Выпускается и 120-мм модель в голубом корпусе.

Вентилятор CMT-ALF-12S наглядно показывает, что не всегда следует использовать пластик. В этой модели используется алюминиевый корпус, в результате чего вес увеличился до 280 грамм, в отличие от стандартных 90 грамм. Кроме того, свет от светодиодов направлен внутрь. Цена на CMT-ALF-12S начинается с $19, а с контроллером он обойдётся уже в $25.

Металлический корпус вместо пластика.

Два рядовых 120-мм вентилятора с четырьмя светодиодами.

Со скоростью вращения 1200 об/мин вентилятор Revoltec LED FAN можно назвать очень тихим. Да и цена составляет всего $8.

Вентилятор Sharkoon чувствителен к ультрафиолету - и стоит меньше $9.

Обзор: 120-мм вентиляторы с подсветкой

Световые "палочки": да пребудет с вами Сила

Флуоресцентные лампы с холодным катодом (CCFL) прекрасно подходят для освещения внутренностей вашего компьютера. Эти лампы излучают один цвет, несколько цветов или почти что ультрафиолет. Длина "палочек" составляет 10 см или 30 см. Для программирования и мигания требуется дополнительный контроллер, который обычно устанавливается в отсек расширения. Большинство контроллеров предлагают пять клавиш для выполнения программ, включающих простое мигание, переходы и постоянное включение. Задание собственной программы обычно бывает невозможно.

Лампы с холодным катодом имеют разный цвет и поставляются большим числом производителей.

Коробки от разных производителей.

Различия в длине и цвете.

Подключение лампы с холодным катодом не очень удобно, так как каждая пара ламп требует собственного преобразователя напряжения. Устройства имеют не очень большой размер, но установку они всё же усложняют. Кроме того, второй или третий преобразователь будет очень сложно разместить в прозрачном корпусе. Кабели можно уложить с помощью затяжек, но вот преобразователи будут слишком сильно выделяться. Кроме того, при установке вам придётся вооружиться паяльником - переходников для подключения кабелей к преобразователю пока ещё не выпущено.

Обычный преобразователь напряжения длиной 85 мм.

Преобразователь напряжения Sharkoon несколько меньше - он легко поместится в корпусе.

Для маленьких корпусов лучше всего подойдут мини-лампы. Они имеют длину 10 см, выпускаются во многих цветовых вариантах, да и легко устанавливаются в корпус, в отличие от 20-см моделей. Пара ламп обойдётся примерно в $7.

У этих маленьких светящихся "палочек" высокий уровень яркости.

Некоторые вентиляторы и материнские платы чувствительны к ультрафиолету.

Однако радиус действия УФ-подсветки ограничен.

Подсветка снизу.

Даже днём подсветка отчётливо заметна.

Кроме вентиляторов и ламп с холодным катодом, вы можете разукрасить корпус мини-прожекторами, которые дают один или несколько цветов. Тайваньский производитель Sunbeam пошёл ещё дальше, подключив трёхцветные светодиоды к контроллеру Chameleon, который устанавливается в свободный 5,25" отсек. Ручки регулируют интенсивность красного, зелёного или синего цвета четырёх подключённых мини-прожекторов. Цвета можно подстраивать индивидуально, в результате чего можно получить, к примеру, пурпурный оттенок (красный и синий). Контроллер предназначен для четырёх источников света. Если нужно больше, придётся установить ещё один Chameleon. В то же время, контроллер не работает с другими источниками света.

Коробка контроллера Chameleon.

Свет очень яркий.

Можно даже получить белый цвет.

Выбор цветовых комбинаций.

Контроллер Chameleon от Sunbeam.

Если уж оснащать компьютер подсветкой, то не лишним будет и максимально возможное число эффектов. Контроллер Lightbus позволяет управлять четырьмя каналами, обеспечивая 625 разных эффектов. Каждый канал можно настраивать индивидуально, хотя свободного программирования не предоставляется.

В качестве особой функции контроллер прелагает связь со звуковой картой и светодиодом активности жёсткого диска. Если вы подкрутите соответствующую ручку, звуковые сигналы будут превращаться в оптические. Сигналы звуковой карты и активности жёсткого диска можно привязывать к любому из четырёх каналов. Четыре ручки отвечают за яркость каналов, так что светодиоды или вентиляторы будут реагировать на Lightbus по-разному. Нас огорчило то, что нельзя устанавливать эффекты программно. Однако Sunbeam работает над этой проблемой и уже выслала в нашу лабораторию прототип контроллера.

Коробка контроллера Lightbus.

Можно задавать 625 эффектов подсветки.

Четыре выхода питания подсветки.

Ручки управления.

Прототип нового контроллера Lightbus.

Если контроллер Sunbeam Lightbus не позволяет программировать собственные световые эффекты, то у mCubed T-Balancer с этим никаких проблем не возникает. Каналы контроллера можно легко программировать с помощью утилиты. Контроллер поставляется в виде внешнего модуля или внутренней версии, причём, в обоих случаях используется одна и та же начинка. Внутренняя версия T-Balancer выглядит как обычная карта PCI, но к шине PCI она не подключается - связь реализуется через порт USB. Мы рекомендуем ознакомиться с отдельным обзором T-Balancer по следующей ссылке .

Внешняя USB-версия T-Balancer.

Внутренняя карта, но без интерфейса PCI.

С помощью этой утилиты вы можете программировать четыре канала T-Balancer.

Новая версия утилиты позволяет управлять подсветкой и вентиляторами, а также отслеживать состояние ПК с помощью датчиков температуры.

В представленных ниже видеороликах мы смогли показать лишь небольшой набор возможностей T-Balancer.

Чтобы воспроизвести видео, вам потребуется последний кодек с сайта DivX.com .

К подсветке всегда следует подходить с фантазией - не следует каждый раз запихивать свет в корпус ПК. На чём держатся все корпуса? Правильно - на ножках. Именно об этом подумала Sunbeam, предложив ножки Case Chassis. Вы можете или заменить существующие ножки на модели Sunbeam, или просто добавить их. Теперь корпус будет подсвечиваться и снизу. Ножки Case Chassis без всяких проблем устанавливаются на следующие корпуса (по информации производителя): Thermaltake, Chenming 601, Chenming DX, BX и Office. Розничная цена ожидается на уровне $10, а доступны голубые, красные и зелёные ножки.

Что это такое?

Комплект состоит из четырёх ножек.

Ножки с подсветкой выглядят симпатично.

Да и мини-ПК с ножками тоже выглядит неплохо.

Рассмотрев несколько вариантов материнских плат, мы остановились на модели от Abit. Плата Fatal1ty AA8XE поставляется с предустановленными светодиодами на обратной стороне. Но после установки их сложно заметить, если только вы не используете прозрачный корпус.

Без корпуса светодиоды смотрятся неплохо.

Материнская плата внутри прозрачного корпуса.

Блок питания Aspire светится голубым.

С помощью подсветки можно создавать впечатляющие шедевры. Кроме ламп с холодным катодом, сегодня набирают популярность и вентиляторы со светодиодами. Последний писк моды - вентиляторы, светодиоды которых питаются индуктивно. Но для должной демонстрации вам следует оснастить ПК прозрачным корпусом или боковым окном . Но следует помнить, что прозрачный корпус не обеспечивает электромагнитной защиты.

Наш тестовый корпус.

Вероятно, многим иногда приходит в голову приукрасить свой монотонный компьютерный блок, который выполняет функцию пылесборника. Современные игровые компьютеры уже имеют встроенную подсветку для ПК. Но, если судить объективно, то корпус для системного блока выполняет функцию "скелета", на котором крепятся все необходимые органы. На производительность это напрямую никак не влияет. Для некоторых будет невыгодно покупать корпус с подсветкой на ПК. Тогда люди начинают искать альтернативные пути, чтобы украсить свой уголок и не тратить много денег при этом.

Корпусы со встроенной подсветкой

Если вы не собираетесь покупать игровой ПК с подсветкой, то достаточно приобрести себе только корпус со встроенной подсветкой. Они отличаются в цене от обычных корпусов, но это компенсируется тем, что все элементы уже заводские, то есть, если случилось непредвиденное обстоятельство, то можно попытаться вернуть корпус по гарантийному листу (к тому же, если человек не уверен в своих силах, то лучше переплатить за корпус с подсветкой для ПК). А если вы решите взять обычный корпус и будете начинять его лентой и клеем, то вернуть его уже будет гораздо труднее. В любом случае, каждый для себя решает, какой корпус взять и стоит ли его обрамлять светодиодной лентой.

Подсветка при помощи светодиодной ленты

Первым делом необходимо купить светодиодную ленту или заказать ее в интернет-магазине. Когда светодиодная лента будет у вас на руках, необходимо снять боковую крышку корпуса системного блока и наметить для себя, где будет располагаться эта лента. Эти места необходимо обработать от пыли и других загрязнений, можно воспользоваться спиртом и протереть внутреннюю часть крышки.

Теперь необходимо нарезать светодиодные ленты. На большинстве моделей линии разреза указаны через каждые три диода. Следующим шагом будет оголение задней клейкой части ленты и наложение их на обратную сторону крышки.

Работа с проводами требует отдельной сноровки, но даже без нее можно выполнить простейшие операции. Необходимо отмерить и отрезать провода, а затем припаять их к ленте, самое главное, не перепутать "+" и "-" (обычно положительный провод черный/белый, отрицательный - любые другие цвета). Для лучшего эффекта можно использовать горячий клей, чтобы провода не приводились в движение.

Светодиодную ленту необходимо соединить с разъемом MOLEX. Нужно помнить, что в разъеме черный провод - это "земля", а желтый - напряжение. После соединения с MOLEX нужно найти свободную вилку блока питания для включения светодиодной ленты.

Подсветка монитора через Arduino по технологии Ambilight

Фоновая подсветка через Arduino - это дешевый аналог экранов мониторов и телевизоров от Philips c запатентованной технологией Ambilight. Для проекта понадобиться плата Arduino Nano и светодиодные ленты. Схема подключения выводов указана в видеоинструкции, она довольна проста даже для новичка. В схему также будет встроен фоторезистор, чтобы регулировать свет ленты в зависимости от времени суток.

Для использования светодиодной ленты необходимо скачать и установить программу Ambibox, а также поддерживать ее в фоновом режиме во время эксплуатации ленты.
