Хотя DVD уже отживают свой век, тем не менее, они еще есть на многих компьютерах и ноутбуках. У многих есть лицензионная система Windows, которая хранится на диске, и для ее требуется DVD привод (хотя ее можно и устанавливать с нее). Поэтому я хочу рассмотреть в этой статье, как можно самому, при помощи несложных инструментов, почистить DVD привод в своем компьютере или ноутбуке.
Методом, который описан ниже, я пользуюсь уже много лет и он показал себя очень эффективным.
Причина того, что DVD привод стал плохо работать, не читать диски или делать это с перебоями, чаще всего – попадание пыли на линзу лазера. Вот ее мы и будем чистить.
Необходимые инструменты:
- Отвертка Philips (крест);
- Обычная скрепка (ее нужно разогнуть);
- Ватный тампон или палочка.
Инструменты
Как почистить DVD привод компьютера
Для начала извлекаем DVD привод из компьютера. В ноутбуке этого делать не требуется.
Переворачиваем вверх дном и выкручиваем 4 шурупа которые крепят крышку.
Откручиваем шурупы
Очень аккуратно снимаем крышку и откладываем. Нашему вниманию предстанет плата с электронными компонентами.
Нижняя часть DVD-ROMа
Теперь кладем привод так, чтобы он смотрел фронтальной панелью на нас. Нашу разогнутую скрепку вставляем в маленькое отверстие, предназначенное для экстренного открывания лотка привода. Смело давим на скрепку до тех пор, пока лоток немного не выйдет из своего места.
Давим сюда скрепкой

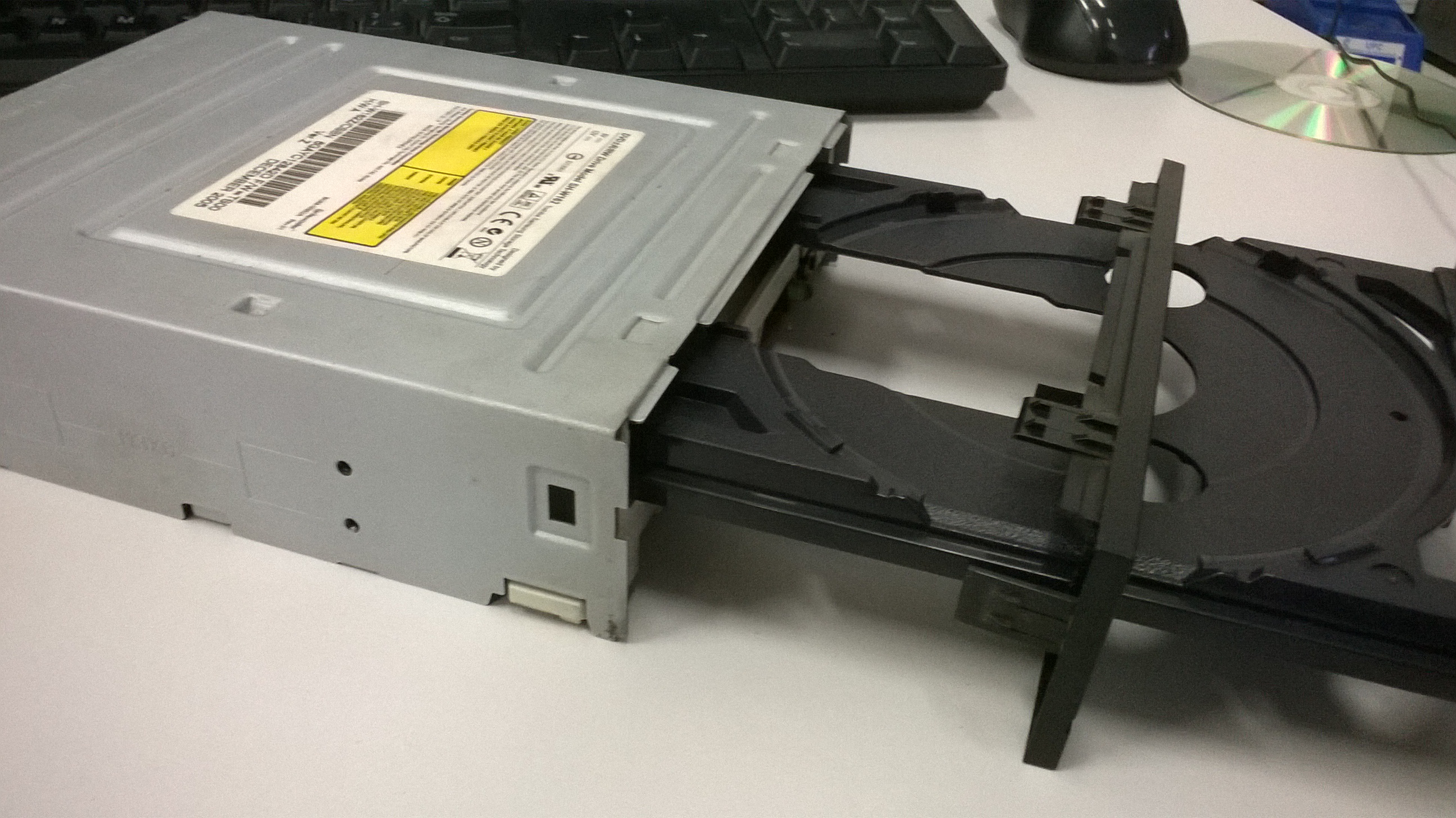

Вытаскиваем вручную лоток примерно до половины его длины. Теперь снимаем лицевую пластиковую панель. Для этого можно надавить отверткой на боковые защелки.
Боковые защелки лицевой панели
Снимаем панель

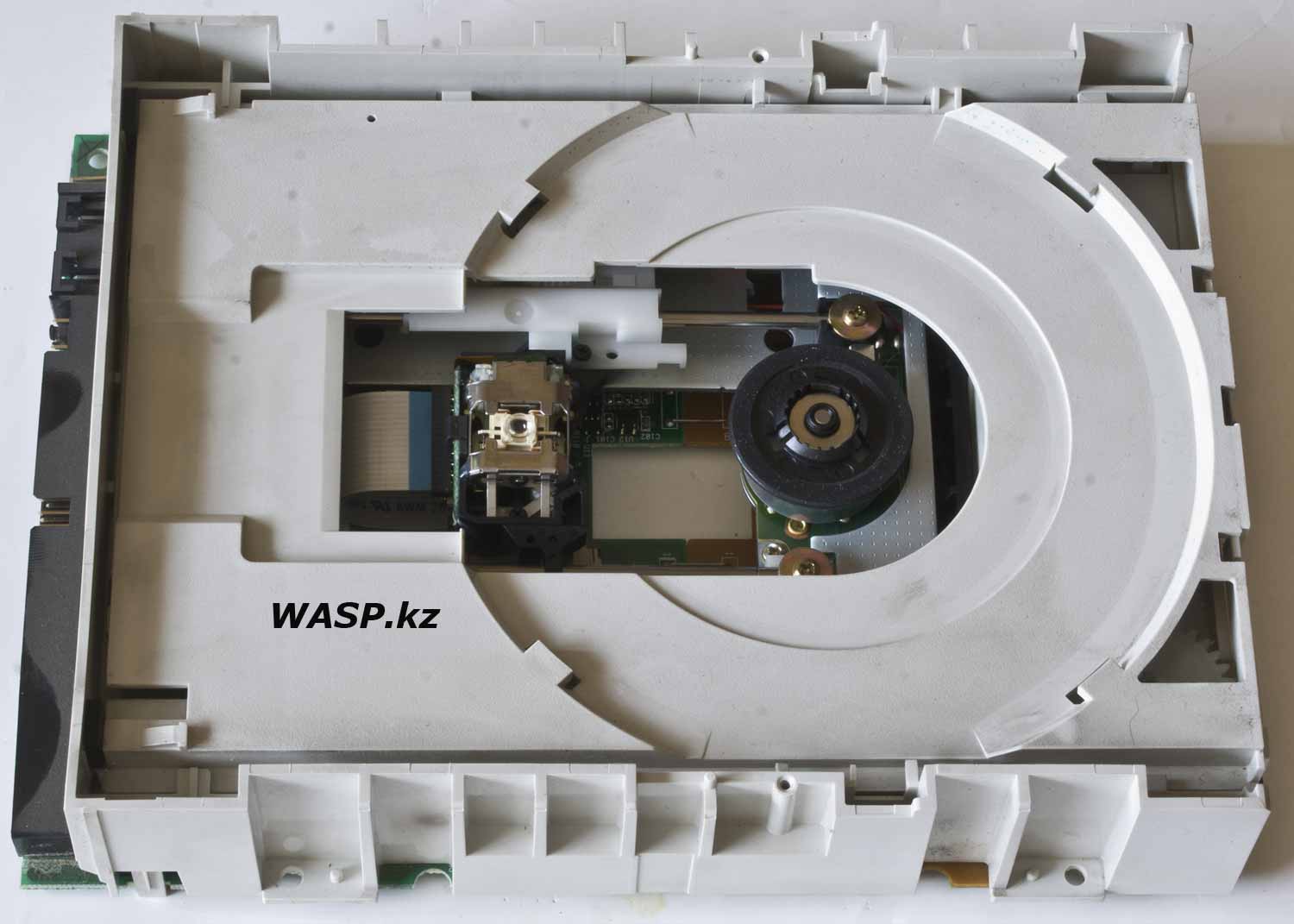

Теперь переворачиваем привод крышкой вниз и аккуратно его оттуда извлекаем.
Достаем привод DVD из крышки
Теперь вы сможете увидеть ту самую линзу лазера, которую необходимо почистить. Внимательно ее рассмотрите. Скорее всего вы найдете на ней мелкие волосинки или пыль.
Не пытайтесь убрать загрязнение руками. Могут остаться жирные разводы, которые будет сложно устранить.
Берем ватную палочку и легкими движениями смахиваем загрязнение с линзы. Не нужно полировать линзу, достаточно просто убрать пыль и волосы.
Чистим линзу ватной палочкой
Поломка DVD или CD дисковода в ноутбуках – это самый распространённый изъян в аппаратах, которые проработали более 2-3 лет. Пыль, которая однозначно осядет на фокусирующую линзу после многих лет эксплуатации, наверняка, если не приведет к полному отказу работы дисковода, то сделает его работу менее надежной и быстрой. Причина полного отказа воспринимать или записывать информацию с компьютера на оптический носитель может крыться как в аппаратной, так и в программной неисправности системы. Помните: привод оптических дисков в ноутбуках может отказываться считывать информацию с DVD дисков по очень многим причинам.
Во-первых, необходимо на 100% исключить вероятность программного сбоя в операционной системе. Можно просто-напросто вставить в дисковод диск, который можно использовать как загрузочный. Подойдет либо установочный дистрибутив с Windows, либо какой-нибудь сервисный диск, предназначенный для работы с жёстким диском, а также для лечения от вирусов, баннеров, подготовки системы к установке операционной системы с нуля и т.п. Главное – проставить в BIOS, что DVD привод является первым в загрузке, т.е. именно с него, а не с жёсткого диска, нужно производить загрузку. Вероятно, многие, кто самостоятельно устанавливал операционную систему либо с диска, либо с flash-накопителя, знают, о чем идет речь. Если загрузка такого диска произойдет вполне успешно, то неисправность стоит искать в установленной операционной системе, а именно: в драйверах, а также в программных продуктах, которые могут тем или иным образом изменять системную конфигурацию виртуальных и физических оптических приводов. Удалите весь сомнительный софт для записи, копирования DVD дисков, а также проверьте в диспетчере устройств, правильно ли определился ваш дисковод или нет. Безусловно, всех программных неисправностей в рамках одной статьи описать практически невозможно, но можно дать универсальный совет: сделайте восстановление системы.
Во-вторых, если дисковод отказался воспринимать загрузочный диск, то, скорее всего, имеет место быть аппаратная проблема. Зачастую все решение проблемы сводится к тому, что необходимо прочистить фокусирующую линзу. Пыль, попадая на эту линзу, препятствует лучу лазерной головки нормально передавать отраженный от DVD диска сигнал. Если на каком-либо этапе эксплуатации это приводило к ошибкам чтения или записи, то в один «прекрасный» день дисковод может просто-напросто отказаться считывать совершенно чистый и новый диск. Самый правильный путь решения такой проблемы заключается в чистке фокусирующей линзы.
Сейчас огромное распространение получили так называемые чистящие диски. Задумка у таких дисков, безусловно, хорошая, но техническое исполнение не всегда приемлемо. Некоторые образцы могут вообще вместо пользы просто-напросто «добить» чувствительные механизмы и оптику лазерной головки. Также неправильное использование чистящих дисков может привести к тому, что сам пользователь просто окончательно «добьёт» дисковод. Инструкция к таким дискам зачастую написана либо на английским, либо на китайском языке, что делает понимание принципа действия, назначения и пользования таким диском просто недоступным для русскоговорящего человека. Главная ошибка пользователей заключается в неправильном нанесении чистящей жидкости. Как привило, наносить ее нужно только на определенные чистящие бугорочки, к тому же очень мало, располагая диск примерно под углом 45 градусов относительно линии горизонта. Чрезмерное количество этой жидкости просто заливает головку лазера, делая считывание информации фактически невозможным мероприятием.
Если говорить о китайских чистящих дисках из категории 100-150 рублей, то их покупка будет не оправдана как с практической, так и с экономической стороны. А если ваша проблема не в линзе, то это – деньги, выброшенные на ветер. В качестве защиты репутации чистящих дисков отметим, что сейчас стали появляться новые бесконтактные чистящие диски. Их главное отличие заключается в том, что они работают как ветряные турбины, то есть продувают лазерную головку без прямого контакта. Именно такие чистящие диски мы рекомендуем приобретать без опаски навредить чувствительным элементам оптического привода.
Как почистить DVD привод без чистящего диска
Многие мастера-ремонтники, хоть и сами порой рекомендуют пользоваться чистящими дисками, но никогда ими не пользуются. Чистящий диск – это решение для начинающих пользователей и домохозяек. Намного профессиональнее и качественнее почистить дисковод можно только тогда, когда вы его вынете из ноутбука и разберете. Для разборки дисковода какого-то сложного оборудования и условий не нужно. Требуется лишь стол, набор отверток, скрепка, иголка, шприц, ушные палочки, а также изопропиловый спирт.
Как снять дисковод

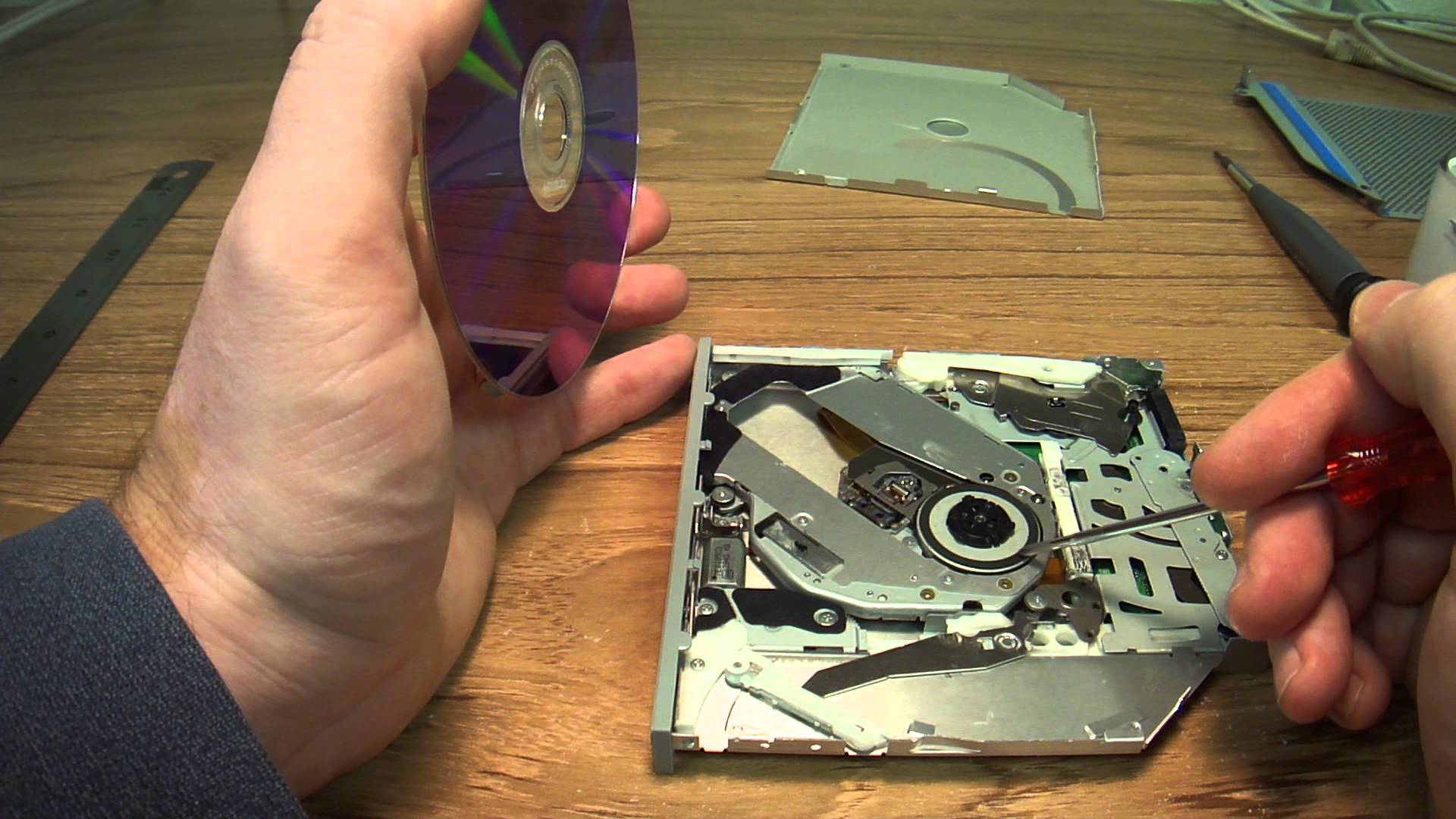

Во-первых, необходимо обесточить ноутбук. Поворачиваем его лицевой стороной вниз, извлекаем аккумуляторную батарею.
Как бы это не показалось смешно и не надежно, но факт остается фактом: на всех современных ноутбуках все крепление дисковода к ноутбуку выполнено с помощью 1-го винта. Берем тонкую крестовую отвертку и извлекаем его.
Также данный способ можно взять себе на вооружение тогда, когда нужно срочно вытащить диск, а электричество отключили, и батарея разряжена. После вдевания в технологическое отверстие иголки или скрепки дисковод послушно откроется, и вы сможете вытащить его полностью, потянув за дископриёмный лоток.
Как разобрать дисковод
Повернув раскрытый оптический привод лицевой стороной вниз, можно заметить крышку задней панели, которая скрывает многие важные элементы лазерной системы.
Извлекаете 4 удерживающих винта, и крышка послушно снимется без малейшего усилия с вашей стороны. После снятия крышки задней панели лазерного привода, нам открывается доступ к оборотной части лазерного диода, а также оптической системы.
Затем можно надеть крышку, а также затянуть 4 крепежных винтика.
Как протирать фокусирующую линзу
Линза очень чувствительна к прикосновениям, поэтому лучше лишний раз ее не трогать ни руками, ни инструментами. Для начала можно попытаться ограничиться продувкой из баллончика со сжатым воздухом.
Если же это не поможет, то рекомендуем, используя ушную палочку, предварительно смоченную в 90% изопропиловом спирте, протереть линзу. Вторым сухим и чистым концом палочки необходимо удалить остаток спирта. Запомните, что использовать для этих целей одеколон, самогон, водку просто недопустимо. Вы так только навредите. Изопропиловый спирт быстро испаряется, относительно не токсичен, а также не оставляет следов на стекле и линзах, что очень важно в рамках поставленной технической задачи. Затем необходимо еще раз все просушить из баллончика со сжатым воздухом. Остается лишь все собрать, вставить дисковод и вкрутить крепежный винтик. Сборка проста и интуитивна понятна.
Напоследок отметим, что в некоторых случаях, поломку устранить все-таки не удастся, так как она может крыться в перегоревшем светодиодном лазере, в износившейся механике, в перегоревших микросхемах драйвера и т.п. Поэтому последним вариантом ремонта является полная замена DVD привода.
Это статья о том как аккуратно разобрать и повторно использовать механизмы и детали разобранного старого или "убитого" CD/DVD привода. Эти довольно сложные устройства интересны тем, что их детали можно повторно использовать в различных поделках любителей самоделок.
Ненужный CD или DVD привод можно вытащить из вашего старого компьютера, а если такового не имеется, то можно обратиться в ближайшую мастерскую по ремонту компьютеров - они будут только рады избавиться от ненужного для них "барахла", чем заниматься утилизацией.
Первое, что нужно сделать - это открутить четыре винта и снять крышку.
Рычажок, отмеченной на фото 1 красной стрелкой надо сдвинуть вправо до упора, выдвинуть лоток для диска (фото 2). Утопить защелки расположенные с боков корпуса (на фото 3 отмечены красными кружками) и вынуть переднюю панель привода. Можно снимать корпус с привода.
Снимаем электронную плату, для этого надо надо отвести пластмассовую защелку, отмеченную на фото красной стрелкой. Затем отсоединить провода вынув их из разъемов. Отложим плату до лучших времен - может сгодится на что нибудь.
Ниже на фотографиях можно посмотреть как снимается двигатель механизма лотка для диска. Здесь все просто на защелках. Осталось демонтировать печатную плату и получить следующие детали для своего творчества:
- зеленый светодиод,
- электродвигатель постоянного тока 6 вольт,
- две электрические кнопки.
Разбираем механизм лотка диска и получаем две шестеренки, они могут пригодится для изготовления небольшого редуктора.
Вынимаем из пластмассового корпуса шасси механизма позиционирования лазера. Это самый интересный элемент в CD/DVD приводе, его можно использовать при изготовлении мини гравера с ЧПУ , плоттера, лазерного выжигателя или 3D принтера. Держится шасси в корпусе на двух винтах с одной стороны и на двух пластмассовых штифтах с другой (см. фото ниже), так что снять его не составляет трудности.
Снимаем двигатель вращения CD или DVD диска, для этого придется от крутить два винта. Этот электродвигатель бесколлекторный, поэтому не надейтесь, что он заработает при простом подключении к источнику питания - ему для работы необходим электронный регулятор скорости.
После небольшой переделки некоторые моделисты используют эти электродвигатели в своих авиа моделях (подробнее: http://www.flyelectric.ukgateway.net/cdrom.htm#top).
Откручиваем шаговый двигатель с червяком, предварительно сняв блок лазерных диодов.
В DVD приводах используются биполярные шаговые двигатели, для управления ими применяются драйверы на специализированных микросхемах, к примеру: L239D.
Шаговые двигатели в основном применяются для точного позиционирования различных устройств и нашли широкое применение в автоматике и робототехнике.
Шаговый двигатель из CD/DVD привода можно применить, например, в небольшом гравере с ЧПУ.
Приступим к разборке блока лазерных диодов. Все пишущие CD/DVD приводы имеют два лазерных диода, один для чтения, другой для записи (прожига) дисков.
Как я уже писал ранее в других статьях, самой большой проблемой для компьютера является пыль. Она забивается куда только можно в таких количествах, что порой просто диву даёшься. DVD-привод оптических дисков - не исключение.
Пыль, если устройство не чистить, влияет на работу лотка привода, снижает точность работы лазерного механизма и влияет на качество работы прижимной механики. В общем, DVD-привод необходимо чистить хотя бы раз в год. Оптимально - раз в полгода.
Для чистки и тех.обслуживания DVD-привода понадобится смазка, ватные палочки и спирт. После извлечения DVD-привода из системного блока, надо снять его переднюю панель. В первую очередь необходимо выдвинуть лоток привода. Делается это при помощи любого длинного и тонкого предмета (иголки, скрепки, куска проволоки длинной 3 см.).
На передней панели любого DVD-привода есть маленькое отверстие (п.2 на нижнем фото). За ним (с внутренней стороны панели) располагается механизм ручного открывания лотка. Надо с небольшим усилием надавить на этот механизм через отверстие и лоток выдвинется на 1-2 сантиметра, после чего его можно выдвинуть до конца вручную.
Далее с лотка надо снять пылезащитную крышку. Для этого надо перевернуть привод и, отогнув крышку пальцами, потянуть её вниз. На крышке, как правило, есть две защёлки (п.1 на нижнем фото) и две направляющие, на которых крышка держится. Снимается она без особых усилий.
Далее надо утопить защёлки передней панели. Их, как правило, четыре (две снизу, две по бокам), либо пять (две по бокам, три снизу). После снятия передней панели откручиваются болты (4 или 5 штук) на нижней крышке DVD-привода и крышка снимается.
Затем нужно взять DVD-привод за верхнюю крышку и слегка потрясти. Пластиковый механизм привода выпадет из верхней крышки (см. фото ниже). После снятия крышек снимается сам лоток оптического диска. Он выдвигается до упора, затем отгибаются фиксаторы, расположенные на задней части лотка по углам (см. фото ниже) и лоток вынимается.
Все лишние запчасти с DVD-привода сняты, можно приступать к чистке. Основная часть корпуса DVD-привода имеет много выемок, пазов и углублений. Их надо тщательно продуть для удаления скоплений пыли. Даже небольшое её количество у задней стенки или в пазах хода лотка может привести к тому, что лоток перестанет открываться (закрываться).
Лоток приводится в движение при помощи моторчика, который сообщается с механикой резиновым ремешком (пассиком). Снимать пассик нужно осторожно, чтобы не растянуть его. От состояния пассика зависит механическая работа лотка привода. К слову сказать, с лотком частенько возникают проблемы после длительной (больше двух лет) эксплуатации без обслуживания. Сначала в направляющие набивается пыль и лоток не попадает из-за этого в крайнее положение, а затем растягивается пассик из-за того, что приводной механизм не может открыть лоток из-за неправильного положения лотка.
Вслед за пассиком снимаем плату управления механикой (1 или 2 защёлки). Следует также проявлять осторожность, чтобы не повредить шлейф управления двигателем, идущий от основной платы. На недорогих моделях шлейфы вполне могут оказаться хрупкими или плохо припаянными. Удаляем пыль с механики мягкой щёткой или воздухом с обеих сторон (сверху и снизу). В идеале желательно пройтись по всему DVD-приводу сначала щёткой, а затем продуть воздухом (например, при помощи резиновой груши, которая продаётся в любой аптеке).
После того, как вся пыль из корпуса привода убрана, резиновые детали обезжириваются спиртом и удаляется старая смазка с направляющих (обычно к моменту ТО там смесь мелкодисперсной пыли и грязи с небольшим количеством оставшейся смазки).
В заключении подвижные трущиеся механические части смазываются небольшим (мизерным) количеством смазки, чтобы только образовать плёнку (больше не желательно). Видимого скопления смазки быть не должно.
Финальным штрихом является продув (только резиновой грушей) линзы лазерного механизма (протирать её ни в коем случае нельзя) и привод собирается обратно.
Сегодня пыльный чулан выдал нам для исследований внутреннего мира другой носитель информации - привод для CD-ROM. Теорию об его устройстве мы уже знаем, а кто подзабыл - может почитать . А я пошел за отвертками, кусачками и плоскогубцами.

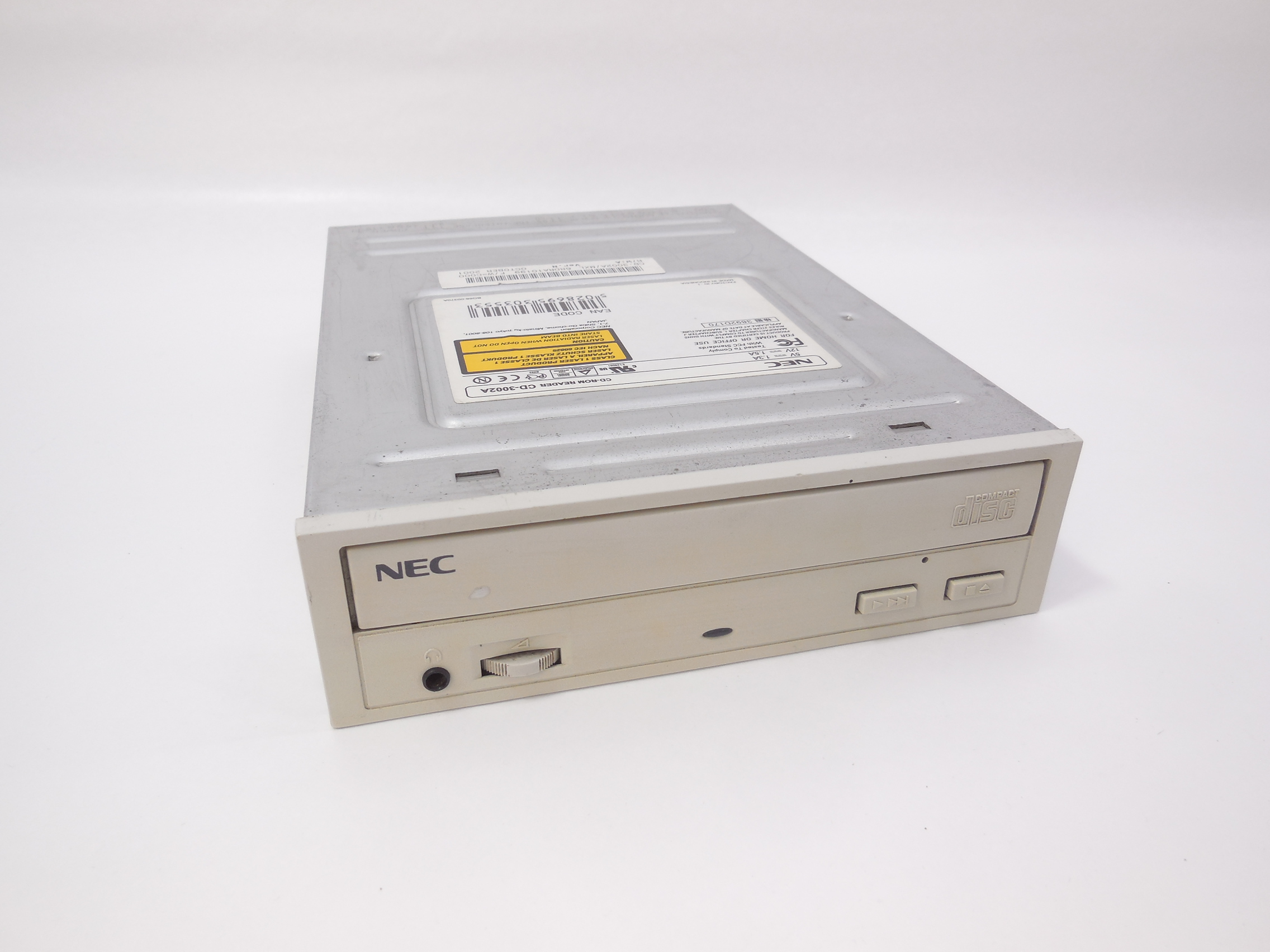

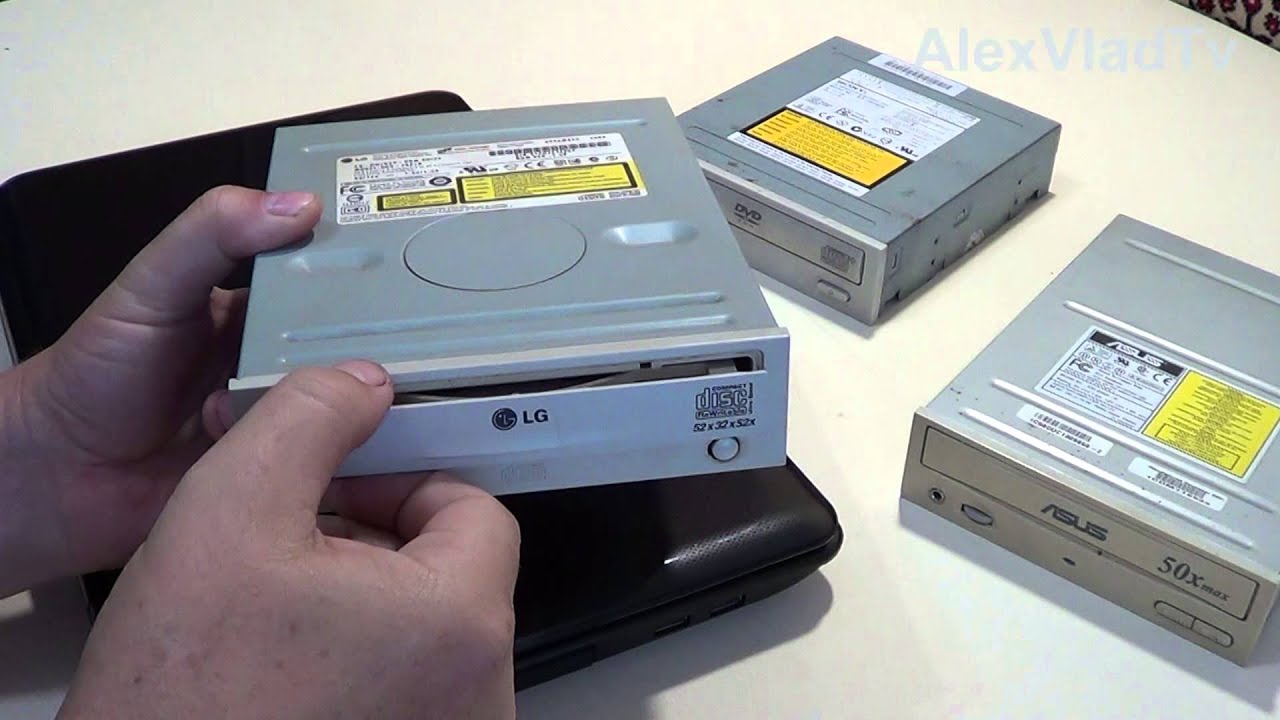

Итак: вот оно - чудо японской техники, гарантия на который истекла в 2000 году, но не удивлюсь, если этот сидюк еще живой. Но технология не стоит на месте, и его слот в компьютере давно уже занят сначала пишущим CD-ROM-ом, а потом и DVD. Не удержался, засунул булавку в технологическое отверстие для извлечения дископриемника. (А вы знали, как можно извлечь диск из CD-ROMа выключенного компьютера?). Даже это еще работает. Ну с, начнем.

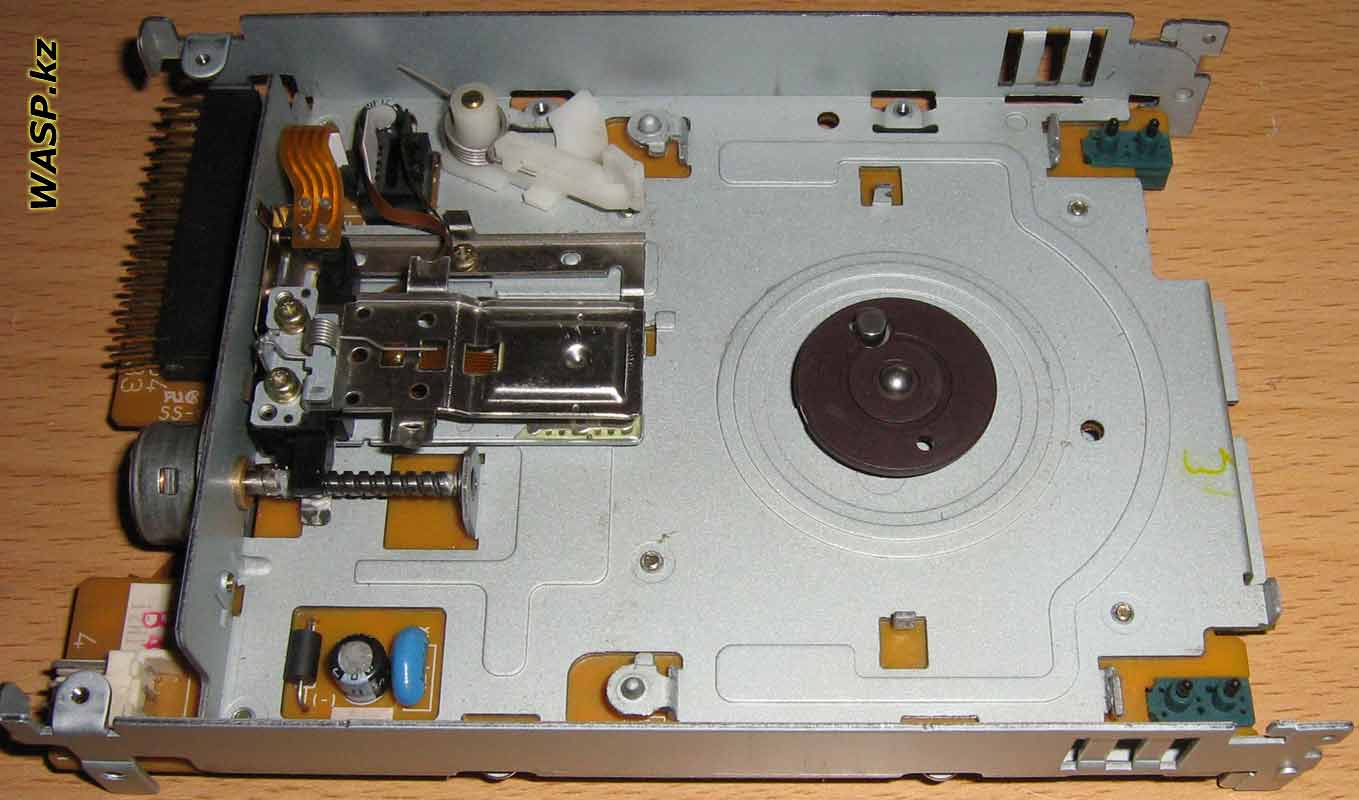

Первым делом раскручиваем болтики на жестяном корпусе и снимаем его. Видим привод диска в центре. При движении рукой дископриемника внутрь, привод поднимается, совмещаясь с центром диска. Снимем пластмассовую "подставку для кофе". Становится виден механизм, обеспечивающий извлечение диска. Это двигатель (на следующей фотке он не виден, поскольку спрятан под корпусом), на его оси - самая маленькая шестеренка. Остальные шестерни образуют классический редуктор для уменьшения скорости выдвижения панели. Крайняя шестерня входит в зацепление с зубчиками на панели дископриемника и выдвигает ее или задвигает обратно. Попутно передается усилие, поднимающее механизм для вращения диска и считывания информации.

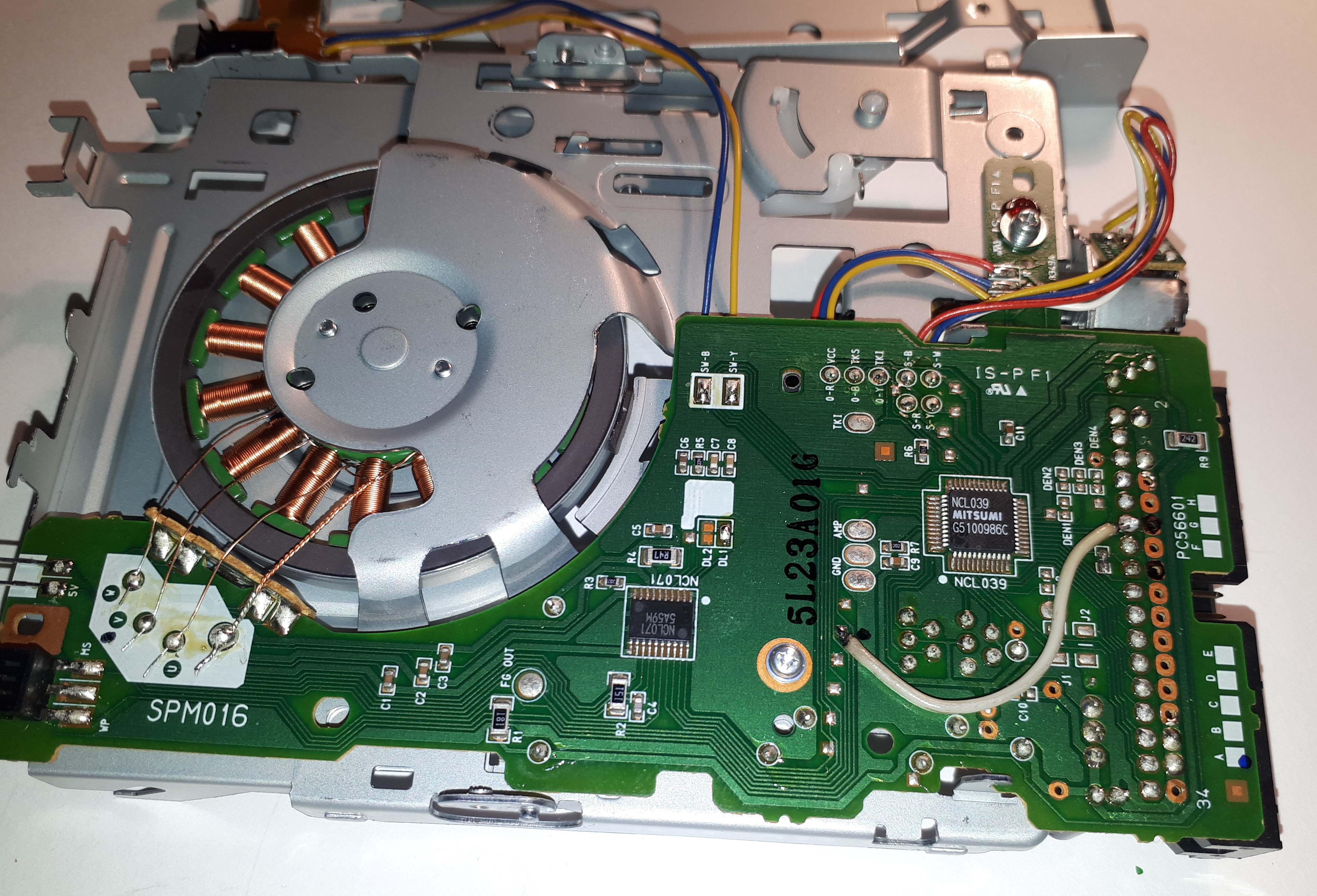

Дальний двигатель - обеспечивает позиционирование считывающего элемента на нужную дорожку. В нижней части устройства разработчики разместили плату с электроникой. Движок для выдвигания панели впаян прямо на нее.
Посмотрим, что за движок крутит диск. Ага, старый знакомый. Опять двигатель с перепутанным расположением ротора и статора. Ось с катушками электромагнитов закреплена, а корпус с кольцевым постоянным магнитом крутится вокруг него. Видали, видали уже такое в винчестере, но все-равно - восхитительно.
Детальки становятся все миниатюрнее, процесс все более захватывающим. Вот и сама считывающая головка. Непосредственно к диску обращена линза в пластмассовом держателе. Держатель подвешен на пружинящих проволочках, а вокруг него намотана катушка электромагнита. Само-собой, обнаруживаются тут же и два миниатюрных, но сильных постоянных магнитика. Похоже, это система фокусировки луча.
Удаляем линзу, отковыриваем приклеенные магнитики. Что там под линзой? Там - малюсенькое зеркало, расположенное под углом в 45 градусов и поворачивающее луч в сторону кристалла. Похоже, светодиод, испускающий луч, и считывающий отраженный луч фотодиод здесь выполнены в одном корпусе. Ну что же, резон в этом несомненно есть - упрощается система фокусировки.
Ну вот собственно и все. Что там у нас в сухом остатке? Пара двигателей, пригодных для изготовления какой-нибудь электрической машинки (это позиционирующий двигатель и выдвигающий,поскольку запитываются они классическим способом - через два провода. Вращающий диск двигатель управляется электроникой с основной платы, поэтому увы - вряд ли пригодится в дальнейшем), горка мелких болтиков, горка пластмассовых шестеренок, пара сильных магнитиков. Еще один вечер проведен с большим интересом. Что бы еще такое раскурочить?
