В последнее время беспроводная технология wi-fi получила широкое распространение. Многие пользователи, имея дома проводной интернет приобретают wi-fi роутеры и сталкиваются с проблемой перенастройки оборудования. В этой статье речь пойдет о том, как подключить и настроить проводной роутер в режиме автоматического подключения по протоколу PPPoE
.
В нашем примере мы будем использовать настройки провайдера Таттелеком
г.Зеленодольск
и роутер ZTE 831.
1. Для настройки необходимо войти в веб-интерфейс роутера. Для этого вводим в адресной строке браузера адрес: 192.168.1.1 . Для различных роутеров данный ip адрес может отличаться (например может быть: 192.168.0.1 ).
Вводим логин: admin пароль: admin
Если у вас не получается войти по данному адресу – настройте ip адрес сетевой карты в ручную, например так:
IP: 192.168.1.1
Маска
: 255.255.255.0
Если после данной настройки по-прежнему не удается войти в веб-интефейс – сделайте аппаратный сброс роутера, нажав на нем кнопку Reset на 5-10 секунд, пока лампочки не погаснут и загорятся снова.
2. Следующим шагом нужно перейти на вкладку Advanced. Затем слева выбрать пункт меню:WAN -> ADSL и нажать кнопку Add
3. Вводим параметры VPI/VCI и нажимаем Next
VPI: 0;
VCI: 33
Данные параметры различны у всех провайдеров, в нашем случае они именно такие.
4. В следующем окне переводим радиопереключатель в положение PPPoE, снова Next
5. Устанавливаем галочку Enable Nat и жмем Next
6. В следующем окне необходимо ввести логин и пароль для подключения к Интернет.
7. В следующем окне появиться таблица введенных нами настроек – проверяем и нажимаем Apply
8. В конце должен появиться список с добавленным нами подключением. Жмем Finish
9. Ждем несколько секунд – роутер должен перезагрузиться
10. И появиться окно следующего вида:
При этом должны гореть все 4 лампочки на роутере. Если у Вас все именно так – поздравляю роутер ZTE 831 настроен.
Теперь Вы можете подключаться к сети Интернет в автоматическом режиме или подключить к данному роутеру wi-fi роутер и раздавать дома интернет для мобильных устройств (ноутбук, планшет, телефон).

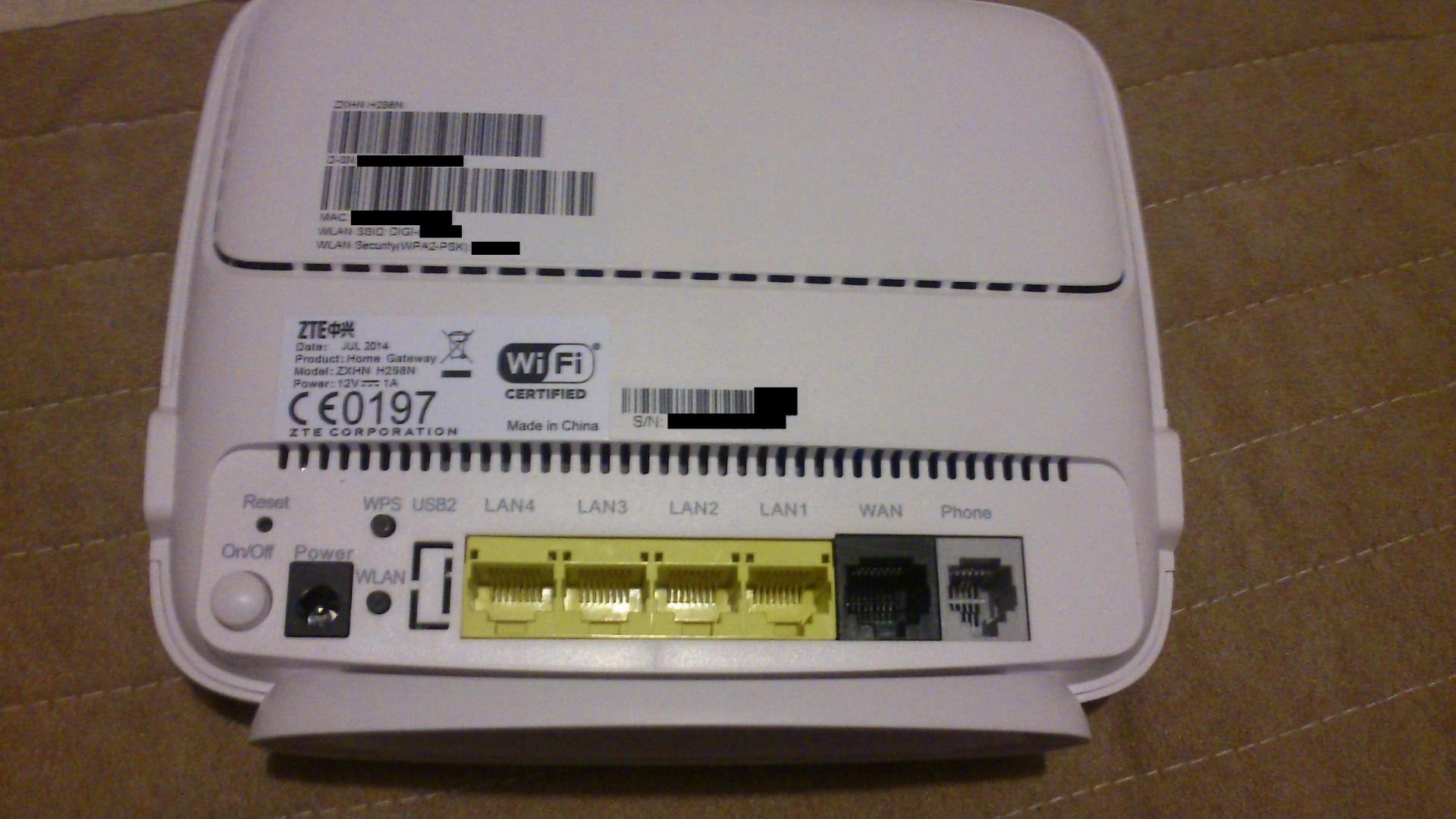

ZTE ZXHN H108N - модем, широко распространившийся среди крупных операторов нескольких стран, как Украина, Казахстан, Россия. Его рекомендуют, выдают в аренду. ZTE ZXHN H108N модем поддерживает технологию подключения ADSL, даёт возможность проводного и беспроводного выхода в интернет. По такому же принципу настраивается ZTE ZXV10 H108L модем. Настройка модема ZTE ZXHN H108N не сложная, по силам любому пользователю, внимательно изучившему инструкцию, приведённую ниже.
Настройка для работы

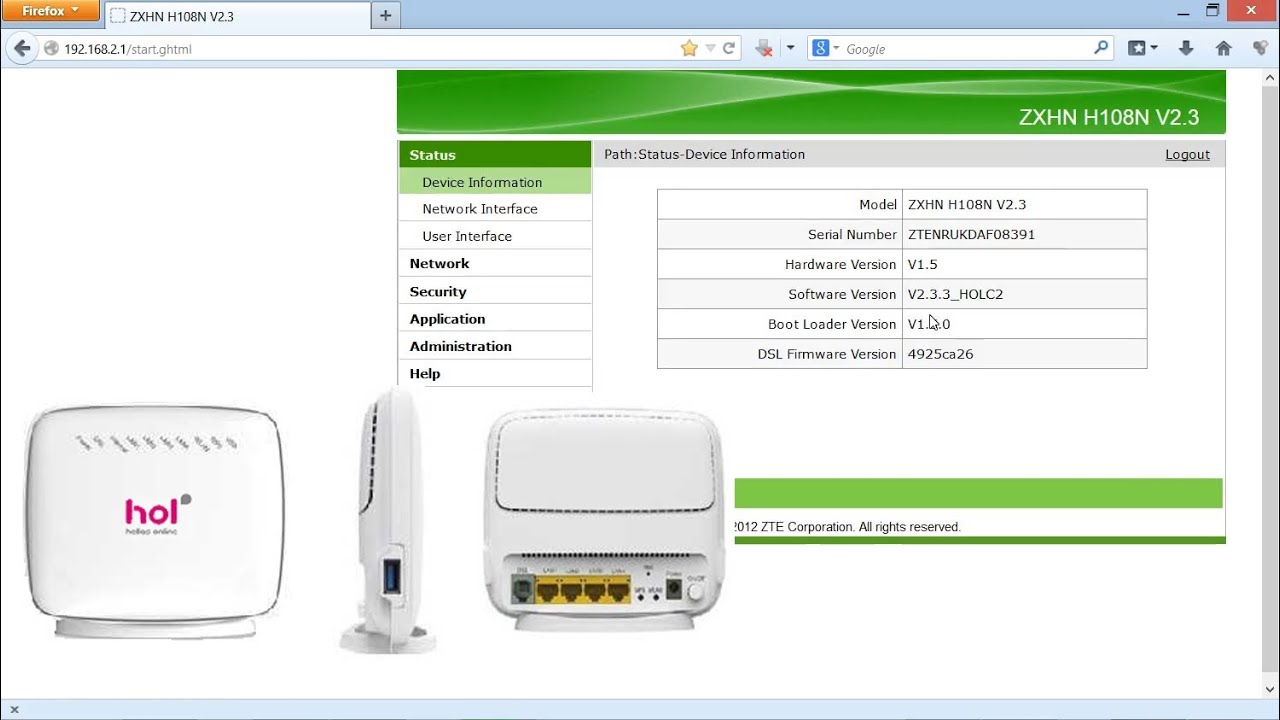

У ZTE ZXHN H108N отрегулирование модема осуществляется через браузер после . Вход в интерфейс настроек возможен через любой браузер, где в адресной строке введите 192.168.1.1, нажмите Enter.
- В окне авторизации наберите в строках User name, Password одинаковое слово - admin. После нажатия ОК откроется окно с настройками.
Если раньше ваш роутер уже использовался, очистите его настройки, сбросив до заводских . Это выполняется нажатием кнопочки Reset, находящейся на задней панели. Давите на неё 10 секунд, подождите перезагрузки модема. После система предложит сменить пароль, введите прежнее имя пользователя, новый пароль.
- Проставьте далее тип подключения DSL, если с вас это потребуют.
Следующие шаги ставятся по согласованию с провайдером, обычно их можно найти в договоре либо уточнить по телефону.
- Тип соединения чаще ставят PPPoE, если провайдер назначил динамический IP, ставится DHCP.
- Введите затем VPI/VCI опять же, взяв из договора. Внизу увидите «Связь с LAN портами», проставьте галочки на разъёмах, где запланировали раздачу интернета, последний порт желательно оставить свободным. Также проставьте галочку в SSID1, чтобы работал Wi-Fi.
Затем у вас запросят подключение WAN - для телевидения, если услуга подключена, соглашаетесь и ставите там нужные данные.
Когда произойдёт перезагрузка, устройство будет готово функционировать с введёнными цифрами.
Настройка Wi-Fi
После перезагрузки ZTE ZXV10 H108L модем будет готов работать.
Настройка роутера ZTE является одним из главных этапов подключения к сети.
Причём, независимо от того, какое соединение используется для доступа в сеть – – времени на это потребуется немного.
Не влияет на особенности настройки и модели маршрутизаторов – от этой характеристики зависит только скорость доступа к и способ его раздачи компьютерам и другой технике.
Выбор маршрутизатора
Компания ZTE является одним из крупнейших производителей электроники, в том числе и маршрутизаторов.
И, хотя на сегодняшний день самыми популярными являются беспроводные роутеры, получающие Интернет по беспроводным 3G и 4G каналам, одним из лучших вариантов для покупки могут стать универсальные модели.
То есть такие устройства, которые могут получать и передавать данные и с помощью кабеля, и другими способами (мобильная связь, ).
Бренд ZTE обеспечивает потенциальным клиентам своей техники широкий ассортимент различных моделей, отличающихся функциональностью, скоростью доступа к сети и передачи данных.
Все современные устройства, даже из низших ценовых категорий, обеспечивают беспроводную связь (), а многие даже подключаются к сети тем же способом.
Таким образом, даже сравнительно дешёвые модели соответствуют требованиям большинства пользователей.
Хотя, как правило, чем выше цена роутера, тем больше возможностей он предоставляет – включая широкий радиус действия и чёткий сигнал.
Одной из важнейших характеристик является количество антенн – чем их больше, тем значительнее усиление.
Ещё более удобным вариантом является маршрутизатор с возможностью подключения дополнительных усилителей.
Именно такую технику стоит выбирать для большой квартиры и, тем более, для частного дома, территории развлекательного центра, кафе или офиса.
ZTE E5501
Популярным роутером, выпущенным ещё в 2014 году, но по-прежнему популярным и продающимся в сети по цене около 1000 руб., является ZTE E5501.
Преимуществом модели можно назвать привлекательный дизайн (не такая важная, но всё равно учитывающаяся при покупке характеристика), поддержку технологии беспроводной связи 802.11n и наличие двух антенн, усиливающих сигнал на 10 дБи.
А небольшим недостатком – невозможность подключения 3G-модема и использования других способов подключения к мобильной связи.
Рис. 1. Немного устаревший, но всё равно довольно функциональный и стильный роутер ZTE E5501.
ZTE ZXHN H118N
Более новая модель ZTE ZXHN H118N с ценой около 1000–1200 руб. уже имеет для модема, позволяющего подключаться к сети с помощью мобильных технологий.
В то же время здесь есть и разъём WAN для проводного доступа.
А данные передаются другим, расположенным в радиусе действия маршрутизатора, устройствам и по кабелю (4 порта LAN), и по Wi-Fi.
Рис. 2. ZTE ZXHN H118N – для беспроводного и проводного доступа к сети.
ZTE 5502
Ещё одна модель, по функциональности и цене (около 900 руб.) напоминающая роутер Е5501, тоже выглядит достаточно стильно.
Однако преимуществ перед другими устройствами у неё практически нет – доступ возможен только проводной, а раздача сети осуществляется только в одном диапазоне (со скоростью около 300 Мбит/с).
Хотя ZTE 5502 достаточно надёжно шифрует информацию (по технологиям WPA-PSK, WPA2 и т.д.).
Рис.3. Яркий и функциональный роутер ZTE 5502.
ZTE MF283
Модель MF283 способна получать (подключение через SIM-карту), и сразу с двумя проводными подключениями.
Кроме того, к маршрутизатору можно подключать USB-накопитель, чтобы перекачивать информацию из сети напрямую без компьютера, и телефонный кабель.
А, значит, такой роутер будет отличным вариантом и для большого дома, и для офиса.
Тем более что антенны устройства съёмные, и могут заменяться более мощными элементами.
Рис. 4. Модель MF283 – роутер со сменными антеннами и подключением к мобильной сети.
ZTE MF28D
Роутер отлично работает как с проводными подключениями (широкополосным и телефонным), так и с мобильной сетью.
Стоит отметить, что беспроводное соединение обеспечивается не с помощью 3G/4G-модемов, как у большинства маршрутизаторов такого типа, а за счёт установленной в нём SIM-карты.
А ещё к устройству можно присоединить до 2 антенн, каждая из которых усиливает сигнал на 3 дБи.
Рис. 5. Роутер MF28D – для работы с 3G/4G-интернетом и проводным подключением.
Подготовка к настройке
Перед тем, как подключить маршрутизатор любого выбранного типа следует сначала проверить его комплектацию. В комплекте к роутеру должны идти:
- блок питания;
- кабель Ethernet для подключения к проводной сети (кроме вариантов для соединения с Интернетом только с помощью мобильных технологий);
- инструкция, гарантия и диск с программным обеспечением.
Важно: При подключении к роутеру сразу двух сетей от разных провайдеров (например, через WAN и мобильную связь) желательно устанавливать ещё и сплиттер для фильтрации сигнала. А увеличить покрытие можно с помощью дополнительных антенн.
Рис. 6. Подключение кабеля к сетевой карте ноутбука.
После присоединения всех кабелей можно включать роутер с помощью кнопки, расположенной сзади.
Следующий этап – проверка соединения с помощью индикаторов на передней панели маршрутизатора ZTE. Здесь можно увидеть сигналы, показывающие:
- к какому разъёму подключён ПК (ноутбук);
- работает ли беспроводное соединение;
- имеется ли подключение к сети.
Если устройство соединено с Интернетом и компьютером, а беспроводная связь действует, можно продолжать настройку маршрутизатора.
Для этого используется веб-интерфейс, который присутствует у любого .
А уже после настройки устройства его можно использовать и без компьютера – достаточно просто включить ля соединения с любым гаджетом, включая планшеты и смартфоны.
Создание интернет-подключения
Управление роутерами ZTE для проводного и беспроводного подключения проводится с помощью специального интерфейса, подключиться к которому можно, указав в браузере адрес типа 192.168.1.1 (уточнить это значение можно в техпаспорте маршрутизатора).
Если устройство уже подключено к ПК, после введения этих цифр на экране появляется окно настройки, где требуется:
- Ввести логин и пароль пользователя. По умолчанию вместо каждого из них вводится слово admin (при желании их можно заменить любыми другими);
- Заполнив поля, нажать на Login ;
- В открывшемся окне выбрать раздел Network ;
- Открыть по очереди вкладку WLAN (иногда выбрать её можно сразу же из списка, без перехода на вкладку Network), а потом Basic;
- Выбрать графу WirelessRFMode ;
- Изменить статус с Disabled на Enabled ;
- Нажать кнопку Submit , обеспечив включение беспроводной раздачи данных.
Важно: Чаще всего при подключении кабелем сеть определяется автоматически. Если этого не произошло, возможно, придётся обновить или установить драйвера сетевой карты. А потом настроить новое подключение.
Теперь, когда включен, можно настроить само подключение.
В меню WAN Connection в строке Connection Name выбирается PVC0, а в строке Type устанавливается Route.
После этого требуется выбрать набрать имя и пароль соединения (при подключении типа PPPoE), с помощью которых будет осуществляться вход в сеть.
ADSL-сеть настраивается примерно так же, хотя переход осуществляется на другую вкладку.
Рис. 7. Процесс подключения роутера.

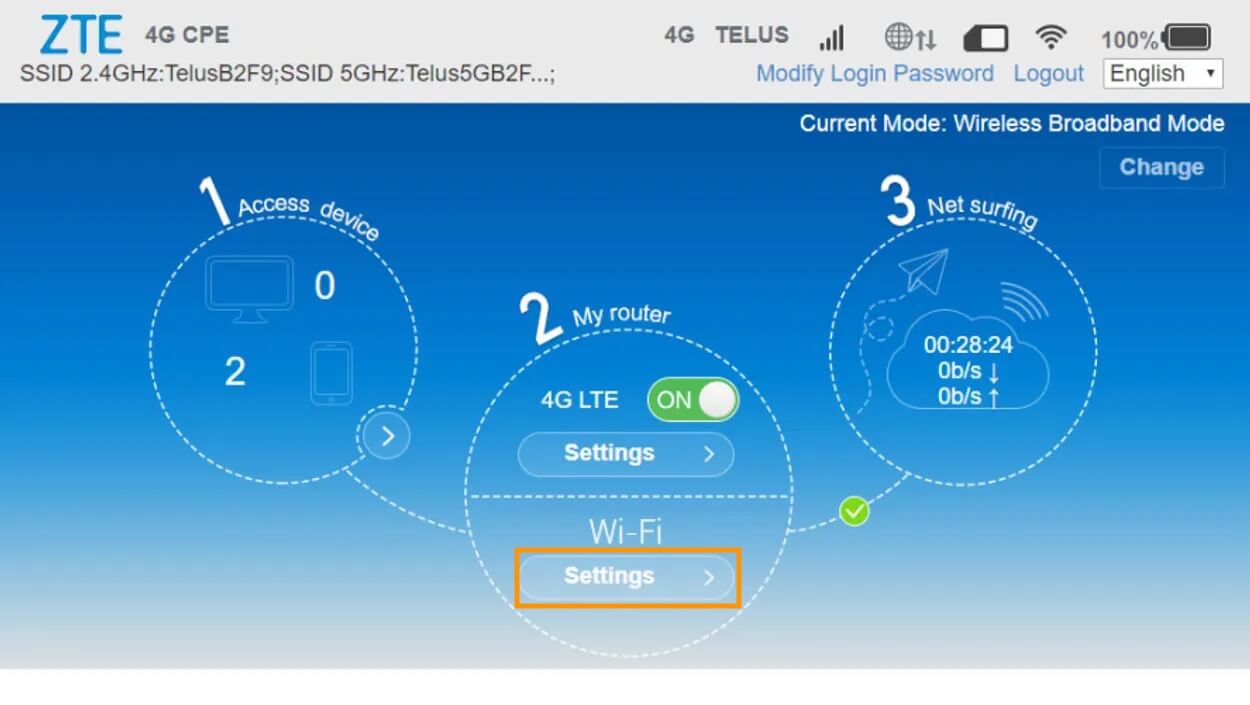

Если подключение осуществляется с помощью 3G/4G-связи, настройка проводится через другую вкладку – 3G WAN Connection.
Здесь выбирается только имя точки доступа APN (узнать его можно на сайте провайдера или уточнить в техподдержке компании).
Остальные настройки, как правило, устанавливаются автоматически.
Следует знать: В зависимости от модели роутера названия вкладок могут отличаться. Например, имя точки доступа иногда требуется вводить на отдельной вкладке APN Settings. В то же время все действия пользователя будут примерно одинаковыми.
Дополнительные разделы
Кроме настройки подключения к сети, пользователь роутера ZTE имеет возможность изменять другие параметры:
- например, в разделе Multi-SSID можно сделать сеть и открытой, и закрытой;
- название подключения изменяется в графе SSIDName;
- максимальное количество одновременно подключаемых устройств выставляется в пункте MaximumClients (большинство моделей поддерживает до 32 подключений одновременно);
- в пункте EnableSSID сеть можно включить или выключить;
- раздел HideSSID позволяет скрывать беспроводную сеть.
Рис. 8. Настройка защиты роутера.
Если в меню настроек есть раздел Security, где можно выбрать ключ шифрования WPAPassphrase с длиной от 8 до 32 символов.
А также тип шифрования Authentication и подходящий алгоритм защиты передачи информации WPAEncryptionAlgorithm.
Устанавливая пароль, следует руководствоваться рядом правил.
В первую очередь, выбирать комбинацию, состоящую не менее чем из 8 символов, среди которых есть и строчные, и прописные буквы, а также цифры.
Кроме того, нежелательно использовать в качестве паролей имена и даты рождения пользователей.
Особенности настройки для разных провайдеров
Настройка роутеров ZTE немного отличается в зависимости не только от модели устройства, но и от поставщика услуг.
Среди отечественных провайдеров пользователи чаще всего выбирают услуги Ростелекома, Билайн и МГТС.
Кроме того, что у этих операторов максимальное покрытие территории страны, в списке их услуг можно найти широкий ассортимент тарифов.

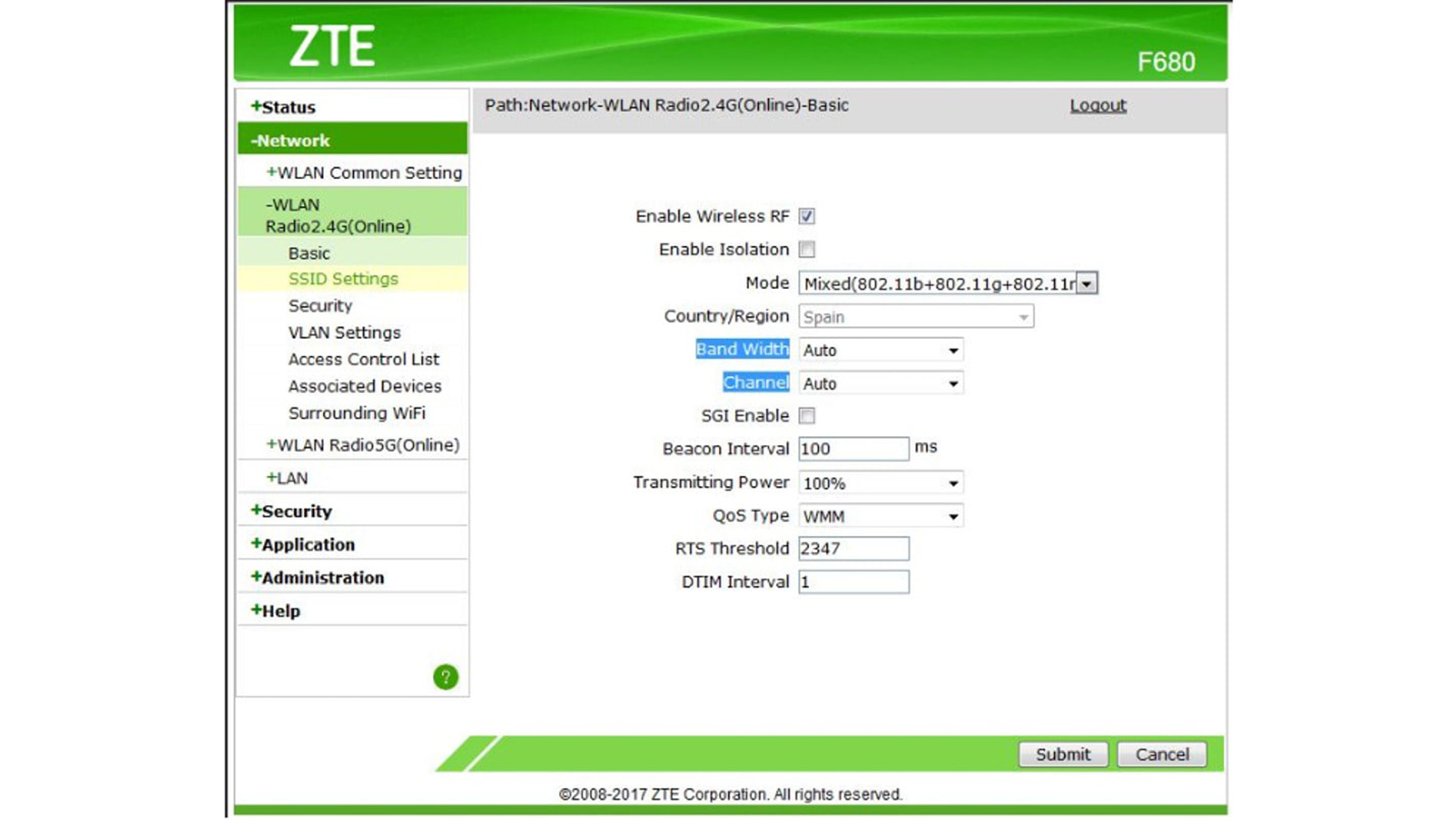

При настройке маршрутизатора для работы с сетью «Ростелеком» требуется не только включить работу Wi-Fi (по стандартной методике), но и выполнить следующие действия:
- В графе Mode установить Mixed (802.1b+802.11g+…);
- В пункте Country поставить Russia;
- В разделе Channel выбирается Auto;
- В Transmitting Power следует установить 100%.
- Выполнив эти пункты, настраивают раздел Multi-SSIDSettings. Для этого сначала ставится галочка в пункте EnableSSID, в графе ChooseSSID – SSID, в SSIDName – выбирается имя сети.
Для правильной работы роутера ZTE, который должен работать в сети МГТС или Билайн, выполняются те же действия, что и при стандартной настройке подключения.
То есть ввод пароля и логина, активация Wi-Fi и установка параметров разделов Multi-SSID. В то же время для ADSL-подключения роутеры этой марки уже не используются.
Роутер WiFi ZTE E5502 обзор настроек интерфейса
Настройка роутера ZTE – важный этап подключения к Интернету. Подробная инструкция по настройке вашего маршрутизатора
ZTE F660 – маршрутизатор, использующий технологию GPON для подключения к сети интернет. Помимо стандартных функций по раздаче интернета для устройств, подключенных к маршрутизатору через кабель, либо через Wi-Fi, ZTE-роутер способен обеспечить своих владельцев IP-телефонией и предоставляет возможность для создания локальных WEB-серверов.
От прочих маршрутизаторов, приобретаемых для домашнего использования, ZTE F660 отличает наличие передовых разработок связи xPON. Еще одна важная черта роутера – устройство многофункционально. Помимо стандартных четырех портов PJ-45 и возможности подключения клиентов по Wi-Fi, у аппарата имеется возможность подключения электронных носителей USB стандарта 2.0 и устройств по .
Характеристики и особенности устройства
- Частота работы – 2,4 ГГц
- Передача данных по Wi-Fi работает со скоростью 300 Мбит/сек
- Реализована техническая поддержка 4 SSID с единовременным подключением 128 пользователей к каждой из сетей
- Поддержка режима WPS для увеличения покрытияWi-Fi других коммутаторов.

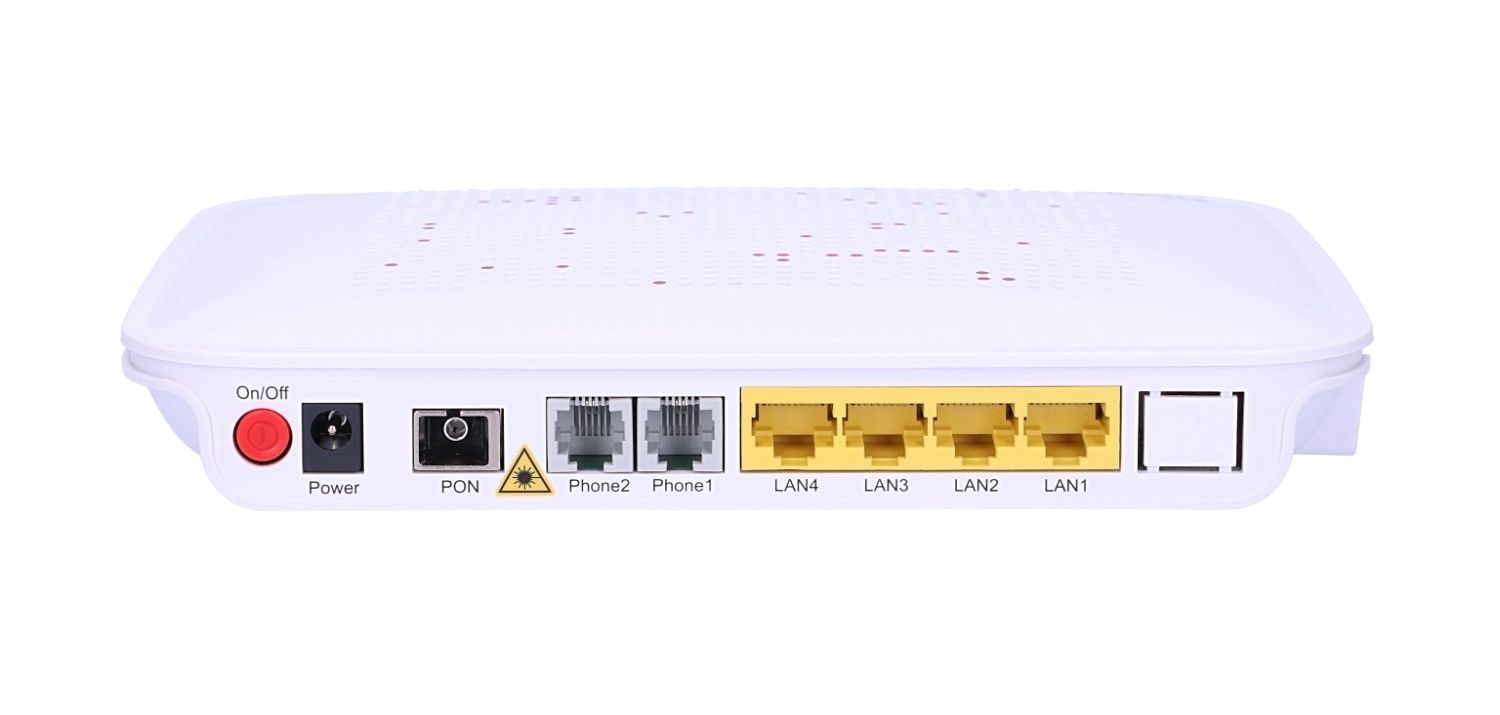

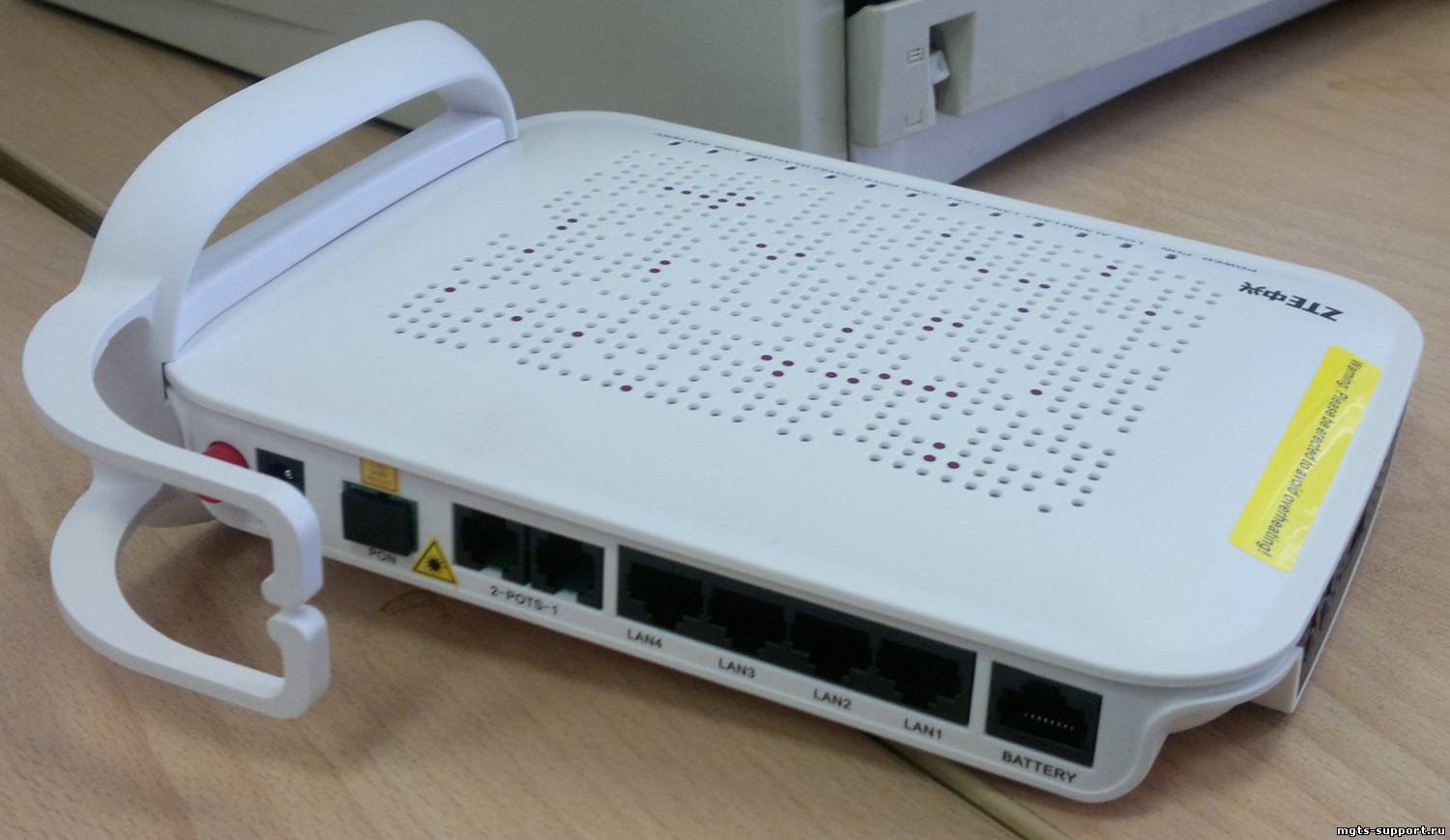

На задней стороне маршрутизатора расположены:
- Кнопки управления функциями WLAN и WPS
- Один порт для подключения USB-устройств
- POTS разъёмы (2 шт.)
- Порты для подключения LAN (4 шт.)
- Для сброса настроек оптического модема ONT ZTE ZXHN F660 до заводских, на задней стороне имеется кнопка RESET, расположенная в углублении корпуса.
- Разъем для блока питания от сети устройства.
- Кнопка для включения и выключения
Как подключить маршрутизатор
После установки и включения маршрутизатора, необходимо произвести настройку данного оборудования для полноценного использования.

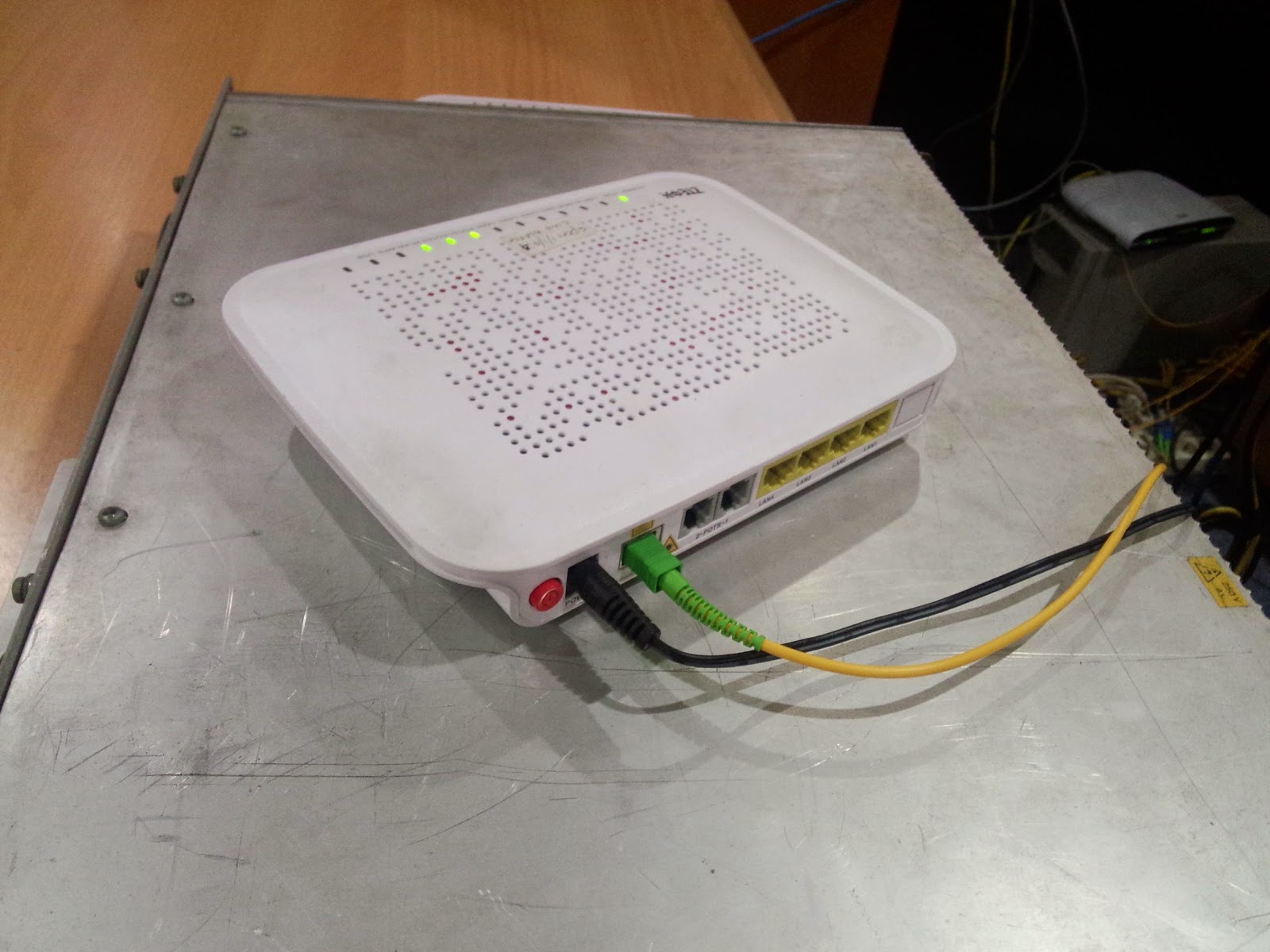

- Подключить оптоволоконный кабель к розетке и к гнезду маршрутизатора.
- Подключить LAN-кабель к сетевой карте компьютера или ноутбука. Второй конец кабеля подключить к любому LAN-разъему роутера маршрутизатора.
- Проверьте, что индикатор активности LAN горит.
После настройки проводного соединения, необходимо настроить доступ через Wi-Fi.
Пошаговая настройка роутера МГТС GPON ZTE F660
- в адресной строке браузера набрать ip адрес «http://192.168.0.1
- на странице настройки маршрутизатора ввести: логин – «admin», пароль — «admin».
- Если услуги по предоставлению роутера осуществляется с помощью провайдера МГТС, попробуйте ввести в строке логина –«mgts», в строке пароля – «mtsoao».

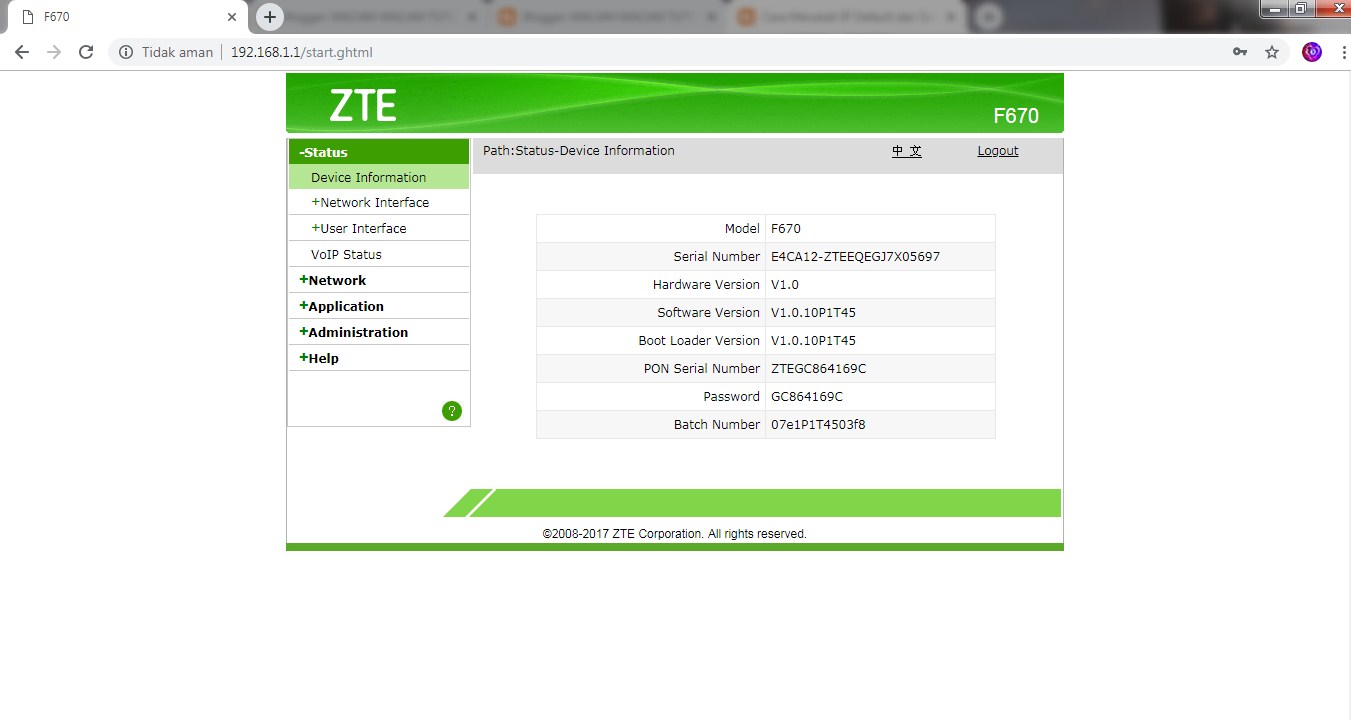

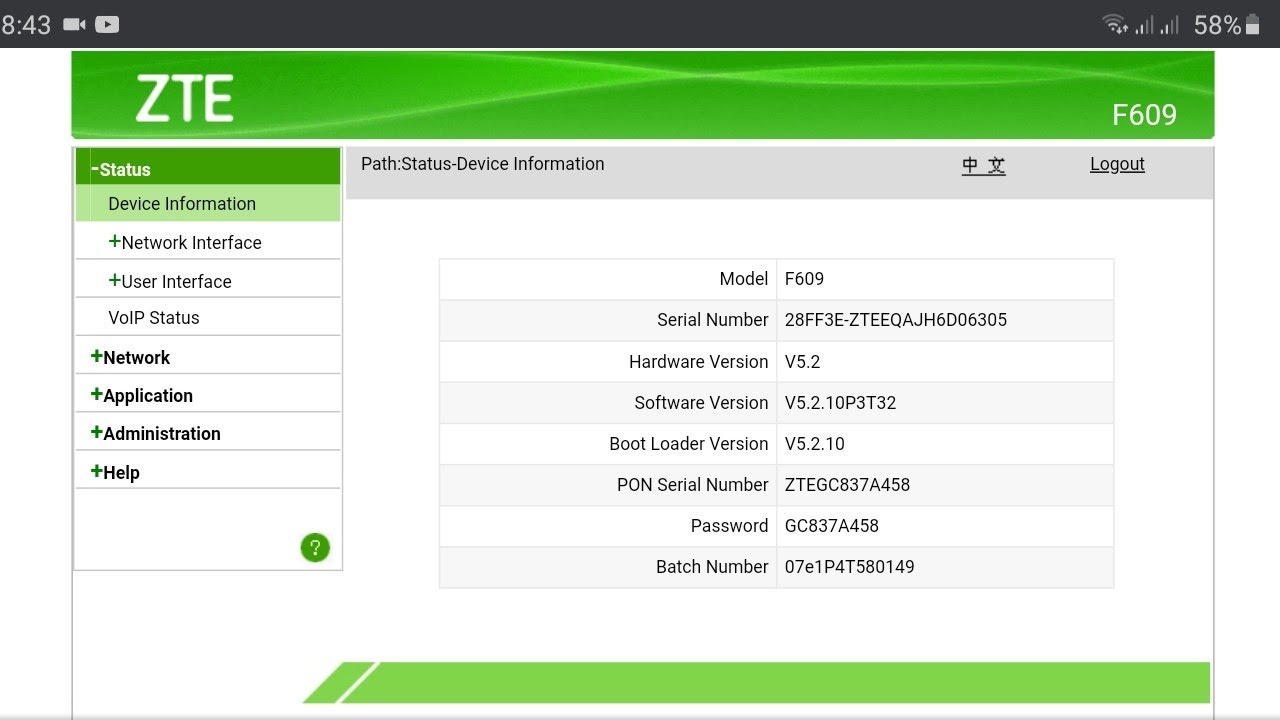

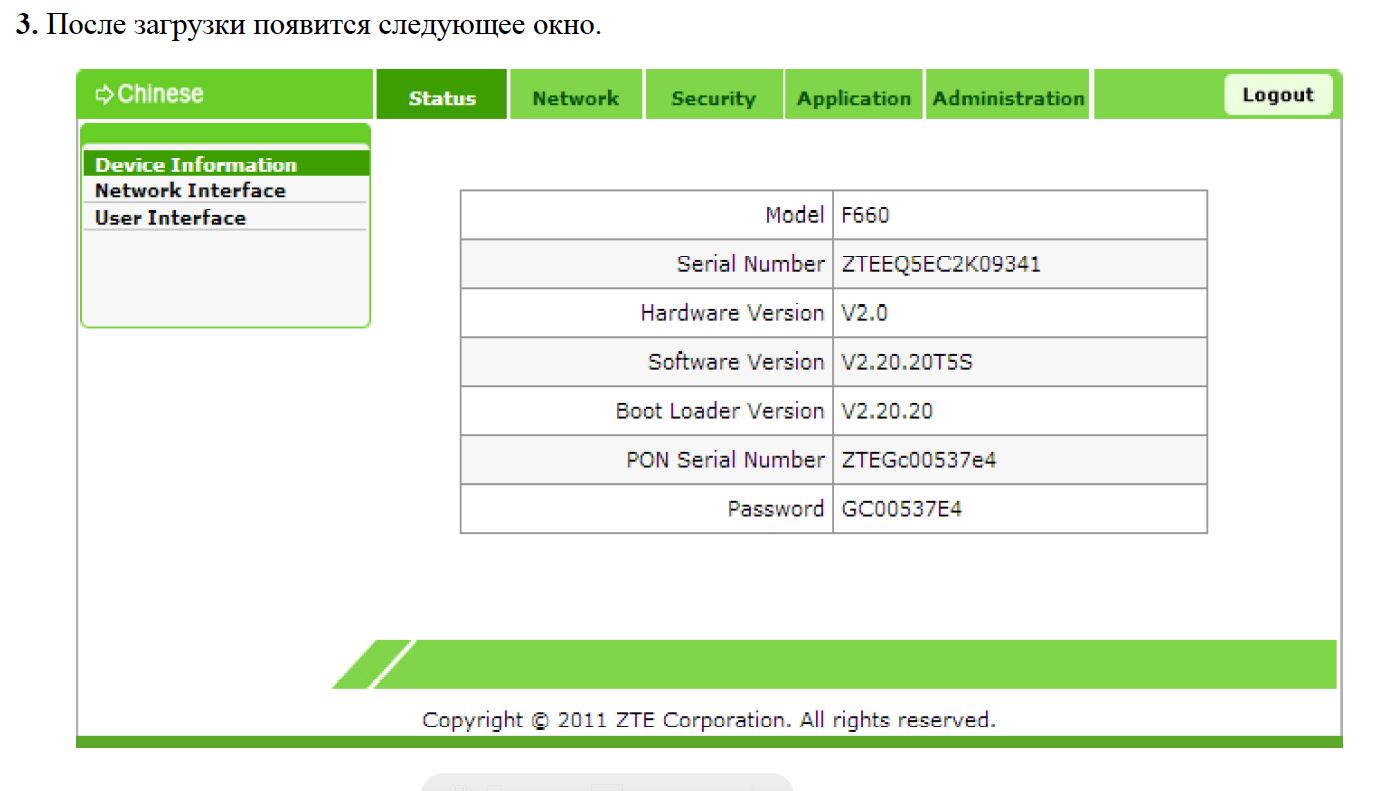

- После идентификации, в открывшемся окне можно будет увидеть технические характеристики роутера: модель, серийный номер, версия прошивки, версия чипа устройства, а также пароль роутера.
- Для подключения беспроводного доступа по Wi-Fi, необходимо перейти во вкладку «Network», расположенной в верхней части. Далее открыть подменю «WLAN» в левой части окна, и найти подраздел «Basic».
- В первой графе «Wireless RF Mode» выставить значение «Enabled»
- В строке «mode» выбрать «Mixed (802.11b)»
- Регион – Russia
- Строка «Chanel» — режим «Auto».
- В «Transmitting power» выбрать «100%».
- Нажать кнопку для сохранения введенных настроек — «Submit».

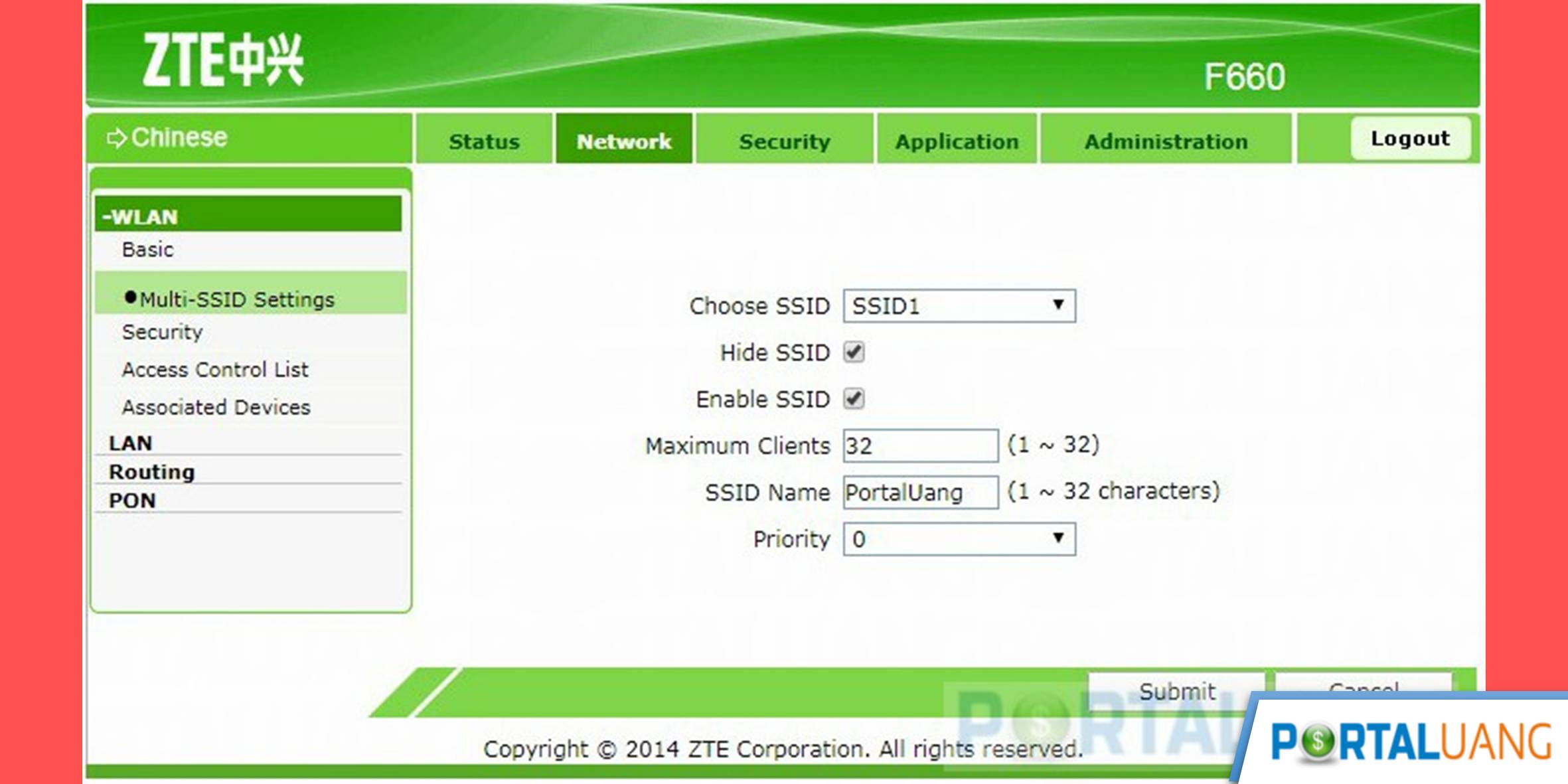

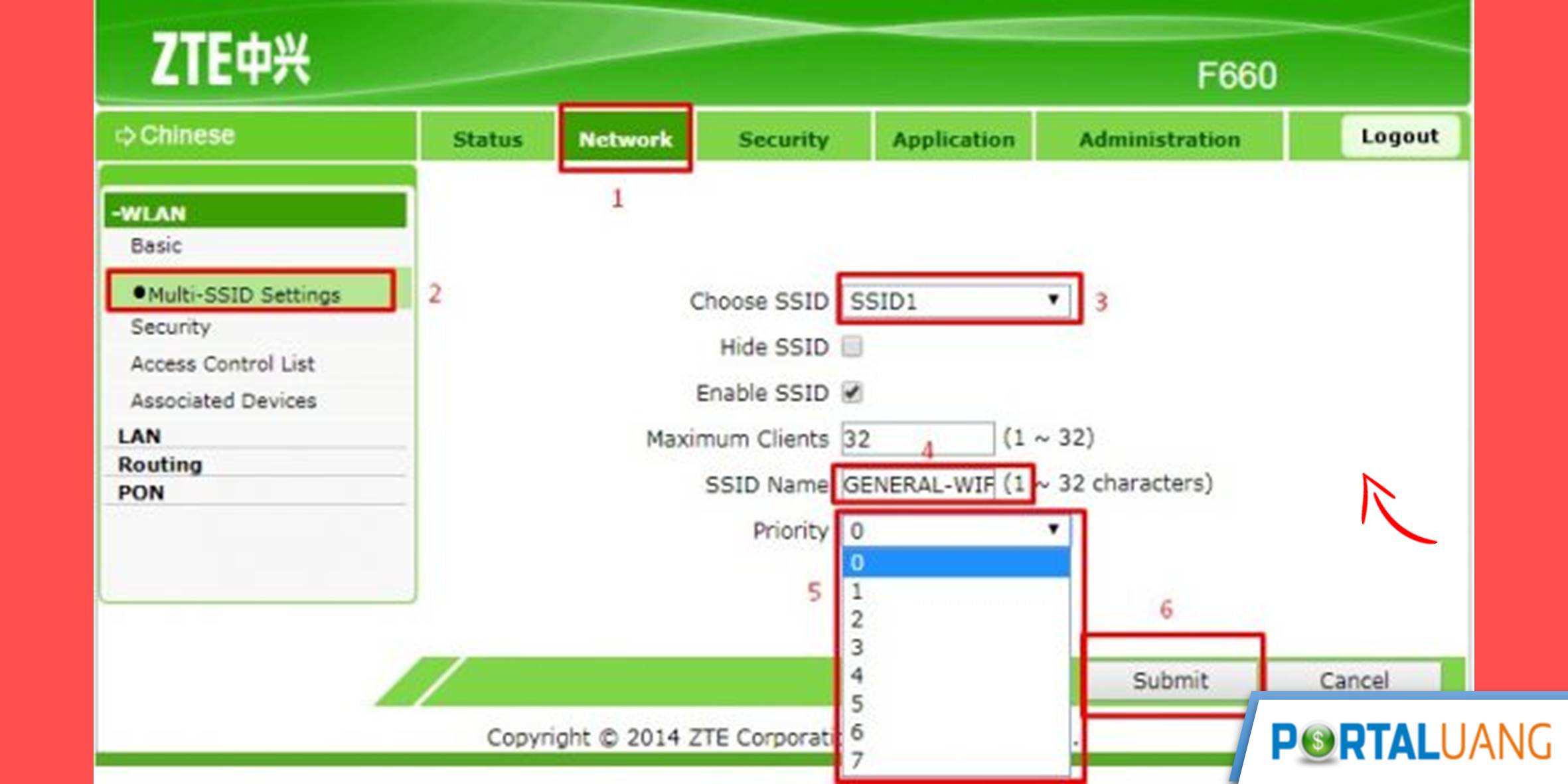

- Далее открыть подменю «Multi-SSID Settings» (рис.3)
- В строке «SSID Name» необходимо придумать и вписать название сети, после нажать кнопку «Submit».
- Открыть подменю «Security» и вставить следующие значения:
- Вписать в строке «WPA Passphrase» ранее придуманный пароль, который будет ключом сети. Для обеспечения безопасности сети и избежания несанкционированного доступа,пароль должен содержать не менее 8-10 символов латинского алфавита, желательно использовать символы как верхнего, так и нижнего регистра, а также цифры.
- Для сохранения нажать на кнопку «Submit».
Если все указанные действия выполнены правильно, и устройство находится в рабочем состоянии, можно подключать различные девайсы к Wi-Fi доступу.
Если вы решите вернуть свой маршрутизатор к заводским настройкам, нужно выполнить сброс пользовательских настроек следующим образом:
- При включенном маршрутизаторе необходимо удерживать нажатой кнопку сброса настроек «Reset» в течение 30 секунд
- Продолжая удерживать кнопку, отключите питание от сети, и удерживайте кнопку еще 30 секунд.
- Снова подключите устройство к сети, и продержите кнопку зажатой еще 30 секунд.
Если все выполнено верно, маршрутизатор должен вернуться к заводским настройкам.
Как скачать и установить прошивку на роутер
При появляющихся ошибках на роутере, например, при регулярных отключениях Wi-Fi, без видимых на то причин, маршрутизатор можно перепрошить. Но делается это на свой страх и риск, так как при этом теряется заводская гарантия. По договору МГТС маршрутизатор принадлежит компании-провайдеру, а не пользователю. И в случае неудачной прошивки пользователь должен будет оплатить стоимость маршрутизатора.
Для того, чтобы прошить роутер, необходимо скачать официальную версию с сайта производителя оборудования ZTE, либо обратиться к
АДСЛ роутер ZTE ZXDSL 531 B выполняет функции абонентского оборудования и предназначен для предоставления доступа к интернету через существующую телефонную линию общего пользования. В список его возможностей входит:
- подключение к внешней сети;
- создание внутренней высокоскоростной локальной проводной и беспроводной сети;
- поддержка стандартов ADSL, ADSL2 и ADSL2+.
На передней панели устройства расположены девять световых индикаторов, оповещающих о состоянии той или иной функции. Сзади размещены следующие разъемы:
- подключение адаптера питания устройства;
- 4 порта подключения стационарных компьютеров или другого оборудования;
- USB разъем для подключения к ПК и обслуживания модема;
- кнопка питания;
- гнездо для соединения с телефонной линией;
- кнопка «Hard Reset» для отката всех настроек до уровня заводских.
Технические данные ADSL модема ZTE ZXDSL 531 B
Тип устройства - ADSL модем, роутер, точка доступа;
Поддерживаемые стандарты передачи данных - ADSL, ADSL2 и ADSL2+;
Тип локальной сети - проводная и беспроводная;
Пользовательский интерфейс:
- разъем подключение адаптера питания устройства;
- 4 порта Ethernet 10/100 Мбит/с;
- USB разъем;
- порт подключения телефонной линии DSL;
- Wi Fi (максимальная скорость передачи данных - 54 Мбит/с);
- кнопка быстрого сброса настроек.
Настройка роутера ZTE ZXDSL 531 B
Все клиентское оборудование настраивается специалистами компании в процесс подключения абонента к интернету. При возникновении сбоев в работе устройства повторное внесение данных можно осуществить самостоятельно. Настройка подключения ZTE 531 B к интернету.
1. Необходимо произвести настройку сетевой карты вашего компьютера или ноутбука для корректной работы с модемом. Для этого необходимо открыть свойства сетевого подключения, найти протокол передачи данных TCP/IP v4 и произвести в нем следующие изменения:
- перевести получение адреса в ручной режим;
- указать в полях следующие значения: IP - 192.168.1.2; маска - 255.255.255.0; шлюз - 192.168.1.1;
- после изменения значений нажмите «ОК».
2. Вход в меню настроек. Когда с настройками сетевой карты покончено, необходимо:
- открыть любой удобный браузер и впишите в адресной строке значение 192.168.1.1;
- в открывшемся окне аутентификации укажите login и пароль к интерфейсу (по умолчанию login – admin или ZXDSL, password – admin или ZXDSL) и нажать на кнопку «ОК».
3. В верхней части вновь открывшегося окна перейдите во вкладку «Advanced». В боковой панели навигации зайдите сначала в «WAN», а потом «Internet».
4. Уточните в службе технической поддержки провайдера значения VPI и VCI. Если в таблице подключений нет строки с подобными данными, то ее нужно создать в ручном режиме.
5. На странице настройки протоколов передачи данных поставьте галочку напротив PPPoE, а в выпадающем списке, расположенном внизу экрана, выберите значение «LLC/SNAP».
6. Установите галочку в поле автоматического получения IP и включите функцию NAT.
7. В следующем окне укажите все данные, которые прописаны в договоре подключения к интернету (имя пользователя и пароль доступа) и поставьте галочку возле значения «Always On».
8. Проверьте правильность ввода всех данных в таблице и нажмите на кнопку «Apply».
Система укажет, что для вступления изменений в силу необходимо осуществить перезагрузку. Подтвердите это действие нажатием на кнопку «Finish». После проведения процесса перезагрузки откроется окно, в котором необходимо нажать на кнопку «Connect». В том случае, если все настройки внесены правильно модем автоматически восстановит связь и предоставит выход в интернет.
Настройка беспроводной сети Wi Fi
Для внесения изменений в настройки беспроводной сети wi-fi необходимо выполнить следующие действия:
- убедитесь, что провод соединения с телефонной линией отключен, а все остальные, согласно способу подключения в инструкции ZTE 531 B, находятся на своих местах;
- в точности выполните все действия, описанные в пункте 2. Вход в меню настроек;
- в верхней части экрана перейдите во вкладку «Wireless»;
- в пункте «Basic Settings» бокового меню установите галочку возле Enable Wireless Network, в поле SSID введите имя вашей беспроводной сети и нажмите на кнопку «Apply»;
- далее, перейдите во вкладку «Security» на боковой панели и измените следующие значения: тип безопасности соединения - WPA2-PSK, тип шифрования данных - AES, формат - ASCII, в поле Pre-Shared Key ведите новый код доступа к сети;
- после внесения изменений нажмите на кнопку «Apply».
Если у вас в процессе эксплуатации ADSL модема ZTE ZXDSL 531 B возникли сложности и вы не в силах самостоятельно настроить оборудование, обратитесь в службу поддержки абонентов МГТС для получения консультации или вызова мастера для устранения неисправностей.
