Развитие цифровой электроники заметно не только в быстром устаревании средств вычислительной техники, но и в быстром моральном устаревании автомобильной электроники.

На примере автомагнитол практически все доступные достижения прогресса встраиваются в эту аппаратуру, вместе с улучшением потребительских свойств значительно снижается и их цена. Некогда недоступная по цене MP3 автомагнитола — мечта автомеломана, сейчас стоит чуть больше 1000 рублей. Такая ситуация приводит к тому, что в хозяйстве появляются вполне работоспособные ненужные приборы. Как-то волей судьбы находился долгое время в 150км от большого города. В ненастную погоду время приходилось коротать у телевизора показывающего в наш век прогресса всего два эфирных канала, точнее два зомбоканала. В диапазоне FM сотовый телефон принимал только одну радиостанцию с широким репертуаром густо замешанным гопстопными песнями. Вот здесь и вспомнил о старой вынутой из машины автомагнитоле. В виду наличия свободного времени решил сделать стационарный самодельный радиоприемник с возможностью приема радиостанции «Маяк» в средневолновом диапазоне. Тем более все дополнительные части в виде громкоговорителя и блока питания имелись, а рамочная антенна осталась после изготовления детекторного приемника.

Как сделать корпус радиоприемника своими руками

Корпус решил сделать из кусков — обрезков OSB плит. Заготовки вырезались электролобзиком.

1. Для приемника потребуется шесть заготовок:

— лицевая панель рамка для крепления автомагнитолы размером 260мм×95мм;

— лицевая панель для динамика 260мм×240мм;

— боковая стенка, высота 330мм, основание 240мм, верхняя часть 260мм, потребуется две штуки;

— верхняя крышка 262мм×260мм;

— нижняя крышка 230мм×260мм.

Внешние габариты ящика радиоприемника следующие, ширина 275мм, высота 330мм, глубина 260мм. Заготовки с лицевой стороны отшлифовал наждачной шкуркой.

2. Вопрос конечной отделки приемника не решен до сих пор, поэтому для свободы мысли решил собрать корпус на клею ПВА. Сборку начинаем с основания приемника, для этого в месте крепления боковых стенок при помощи саморезов на клею крепим две рейки сечением 25мм×25мм.

3. Такие же бруски приклеил в местах крепления боковых стенок верхней крышки, здесь саморезы не использовал, прижимное усилие для склеивания осуществил струбцинами. Время высыхания каждой склейки 24 часа.

4. К днищу и крышке приклеил боковые стенки. Стенки прижимаем к рейкам струбцинами. Обязательно надо проверить диагонали ящика, замеры должны быть одинаковы. Если, что-то криво то лучше все исправить на этом этапе.

5. После высыхания склеек ящика приклеил рейки по контуру крепления будущей задней крышки, а также приклеил рейки в местах установки лицевых панелей. Для фиксации использовал струбцины.

6. Аккуратно разметил и выпилил на панели крепления магнитолы вырез по центру верхней части шириной 178мм и глубиной 50мм.

7. В панели громкоговорителя по центру высверлил отверстие диаметром 113мм для динамика. В качестве динамика можно использовать старые исправные, или иные громкоговорители. Сразу можно высверлить крепежные отверстия. В данную конструкцию установлен непарный динамик, оставшийся от конструкции опубликованной .

8. До установки панелей обязательно шлифуем наждачной бумагой их лицевую часть, потом это сделать будет труднее.

9. Вклеиваем панели в ящик. Окончательно высушиваем все соединения.

10. Отшлифовал ящик с торцов и со стороны клеевых соединений.

11. Ящик необходимо тщательно очистить от пыли.

12. Заднюю стенку размерами 320мм×270мм вырезал из куска облагороженной ДВП. В стенке по разметке просверлил отверстия диаметром 10мм. Стенка крепится к корпусу четырмя саморезами.

13. Корпус приемника можно покрыть паркетным лаком, прошпаклевать и покрасить или обклеить шпоном.

Сборка радиоприемника

1. В качестве блока питания применил малогабаритный китайский импульсный блок питания, но подойдет любой блок питания с выходом на 12 вольт и нагрузкой от 1,5-2 Ампера. Блок питания разместил на пластиковой панели закрепленной на стенке ящика. Провода питания автомагнитолы зачищены и подключены к клеммам блока питания.

2. Установил динамик и панель для защитной сетки.

2. Антенну решил сделать встроенной. Для опытов была собрана рамка из подручных материалов. Размер диагонали рамки 200мм, на рамку намотал 16 витков провода в эмалевой изляции. Подключив рамку к приемнику и принял радиостанцию «Маяк» на средних волнах на частоте 549кГц. В дальнейшем рамка была доработана и изготовлена из CD диска со снятым зеркальным слоем. Хочу отметить, что испытывалось несколько старых автомагнитол, аппарат фирмы Pioneer DEH-3700MP напрочь отказался работать на СВ с рамкой и просил кусок провода длиной 1-1,5 метра.

3. Рамку закрепил на боковой стенке ящика радиоприемника.

4. Автомагнитолу закрепил в ящике при помощи скобы сделанной из четырех звеньев монтажной ленты. С одного конца скоба крепится гайкой к магнитоле, а с другого скоба крепится винтом к нижней крышке ящика.

автомагнитола дома, колонки своими руками

Идея создания моноблока из автомагнитолы и автоаккустики возникла, потому что музыку в машине слушать шумно, можно насладиться качеством звучания только при выключенном двигателе. Решил убрать из автомобиля эти музыкальные девайсы, а когда при случае под руку попались полки от шифоньера из ДСП, решил сделать моноблок для дома, потому как музыка в машине звучала очень неплохо и простаивать этим компонентам зря не должно.

Почитав статьи про создание АС(акустических систем), а в первую очередь выяснив возможность запитать магнитолу от блока питания ПК, узнал что запитать получится и осуществил пробное подключение блока питания ПК, магнитолы с одним динамиком. Все работает.

Почитав про конструирование АС(колонок), пошел легким путем - без расчетов, а сделать из того, что есть в наличии.
Тип колонок – оформление на месте в автомобиле (динамики на задней полке) - называется экран или щит – открытое исполнение. Звук такого исполнения наиболее качественный. Выбрал для исполнения тип ЗЯ(закрытый ящик)- попроще сделать.

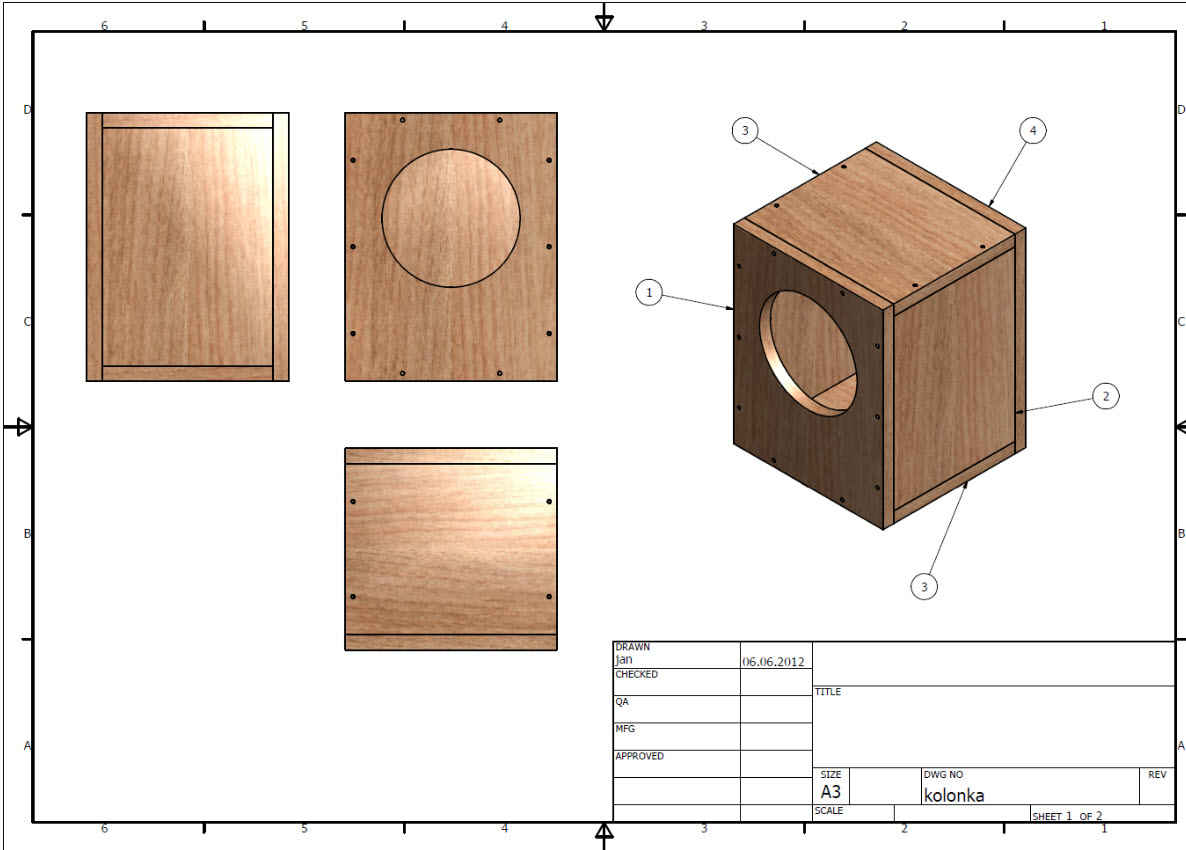

Материал стенок ДСП, МДФ. фанеру нельзя, т.к. они гибкая и будет резонировать. Я использовал ДСП какую нашел бесплатно. При проектировании колонок, считайте, чем больше объем воздуха в ящике, тем лучше (мягче басы)(но лучше рассчитать).

Полку разметил таким образом, чтобы на колонки оставалось максимум объема. Сделал разметку, для пиления использовал электролобзик, затем выравнивать край можно или шкуркой руками или болгаркой с лепестковым кругом. Для соединения стенок лучше использовать евровинт мебельный.

Обязательно сделайте крепеж стенок основательным, не жалейте винтов, чтобы жесткость конструкции была на должном уровне, чтобы при большой звуковой нагрузке на стенки они не вносили своих призвуков.
После разметки под винты и просверливании отверстий под них, соберите всю конструкцию моноблока целиком со всеми винтами, для того чтобы убедится в правильности расположения креплений до основной сборки. Если все хорошо собралось, приступаем к основной сборке моноблока. Для закручивания винтов я использовал шуруповерт с шестигранником на 4 мм, который отпилил болгаркой от мебельного ключа(прямой участок ключа). Надо понимать как распределяется нагрузка внутри колонки с максимума до минимума: стенки передняя – задняя – боковые – верхняя – нижняя. При сборке все стыки промазываем силиконовым герметиком (+пистолет для тубы с герметиком). По теории закрытого ящика звуковые волны должны оставаться внутри ящика, а не просачиваться наружу через щели. Так я собрал моноблок за исключением нижней стенки, через эти отверстия я буду вставлять остальные детали.

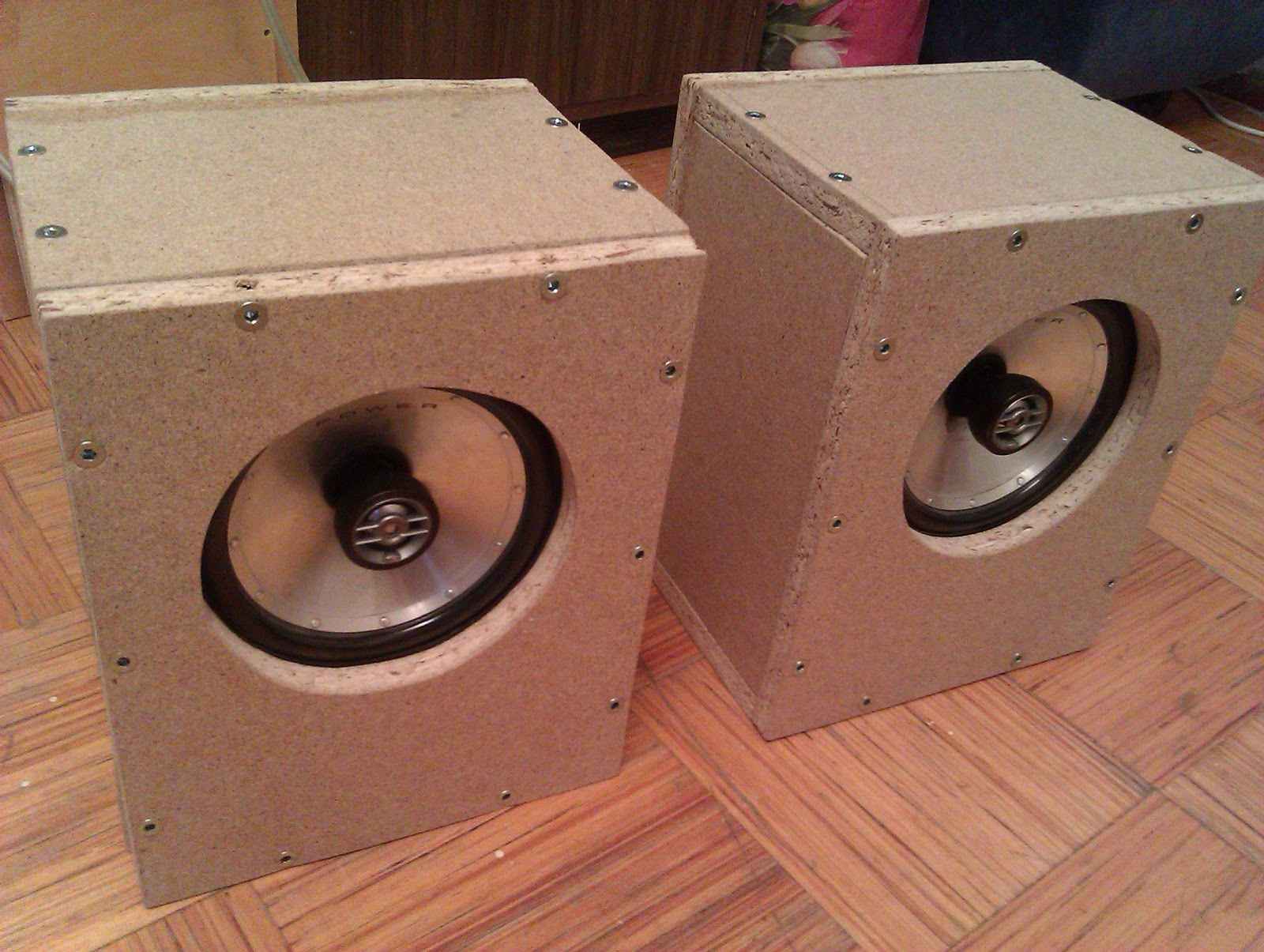

Прикрутил динамики на место. Сначала использовал винты из комплекта к динамикам, но потом стал саморезами по дереву закручивать – они лучше в данном случае.

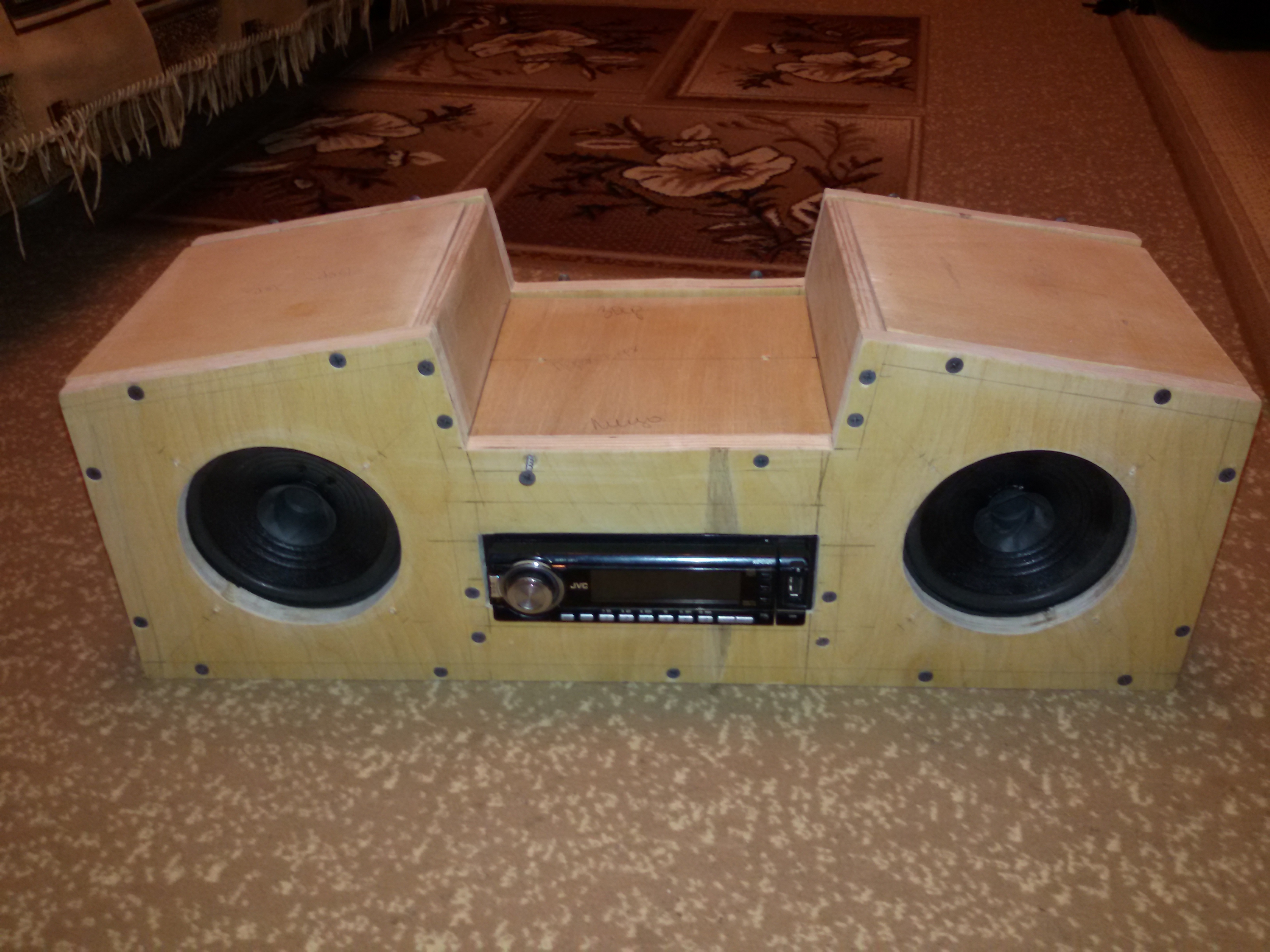

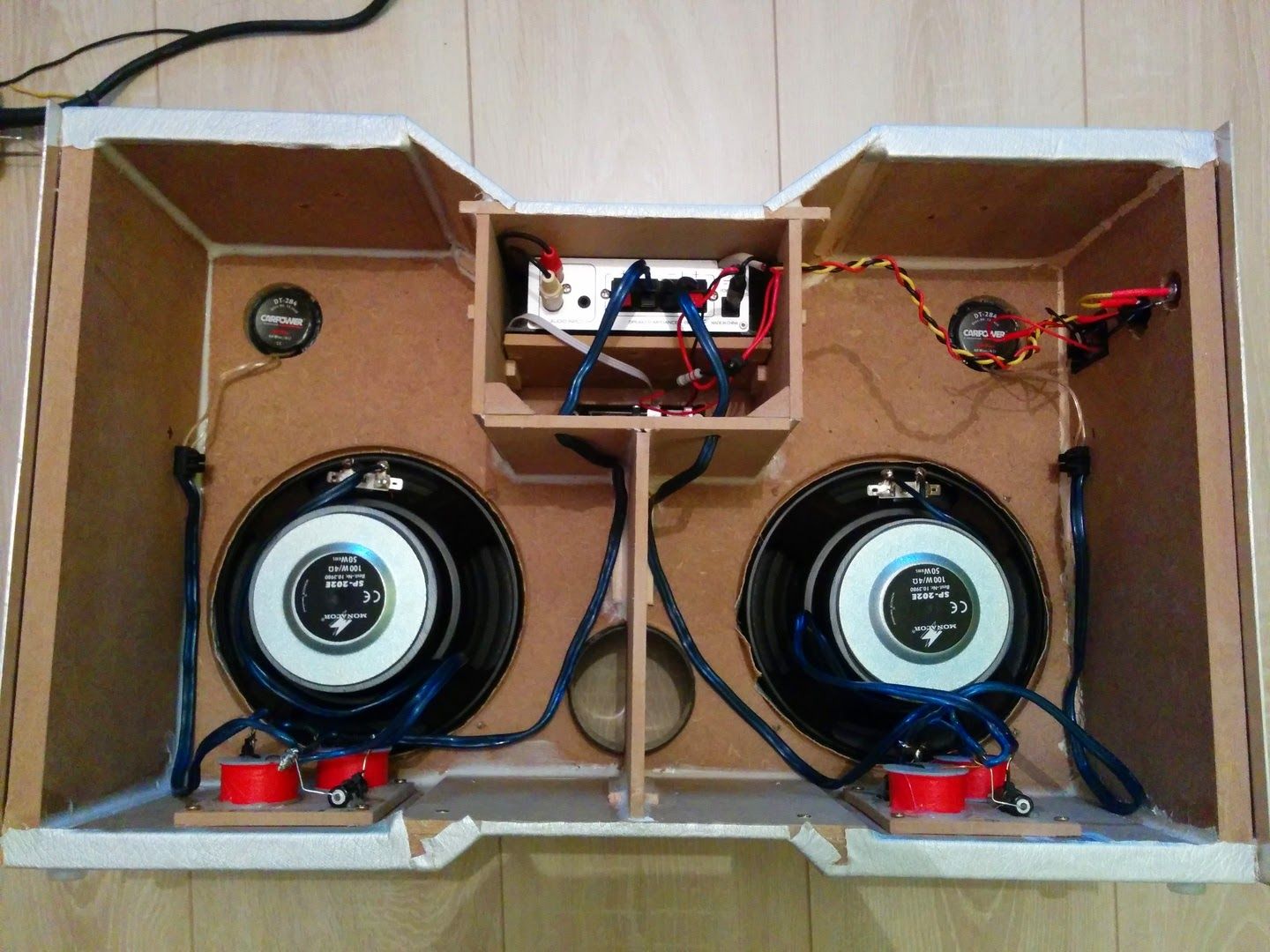

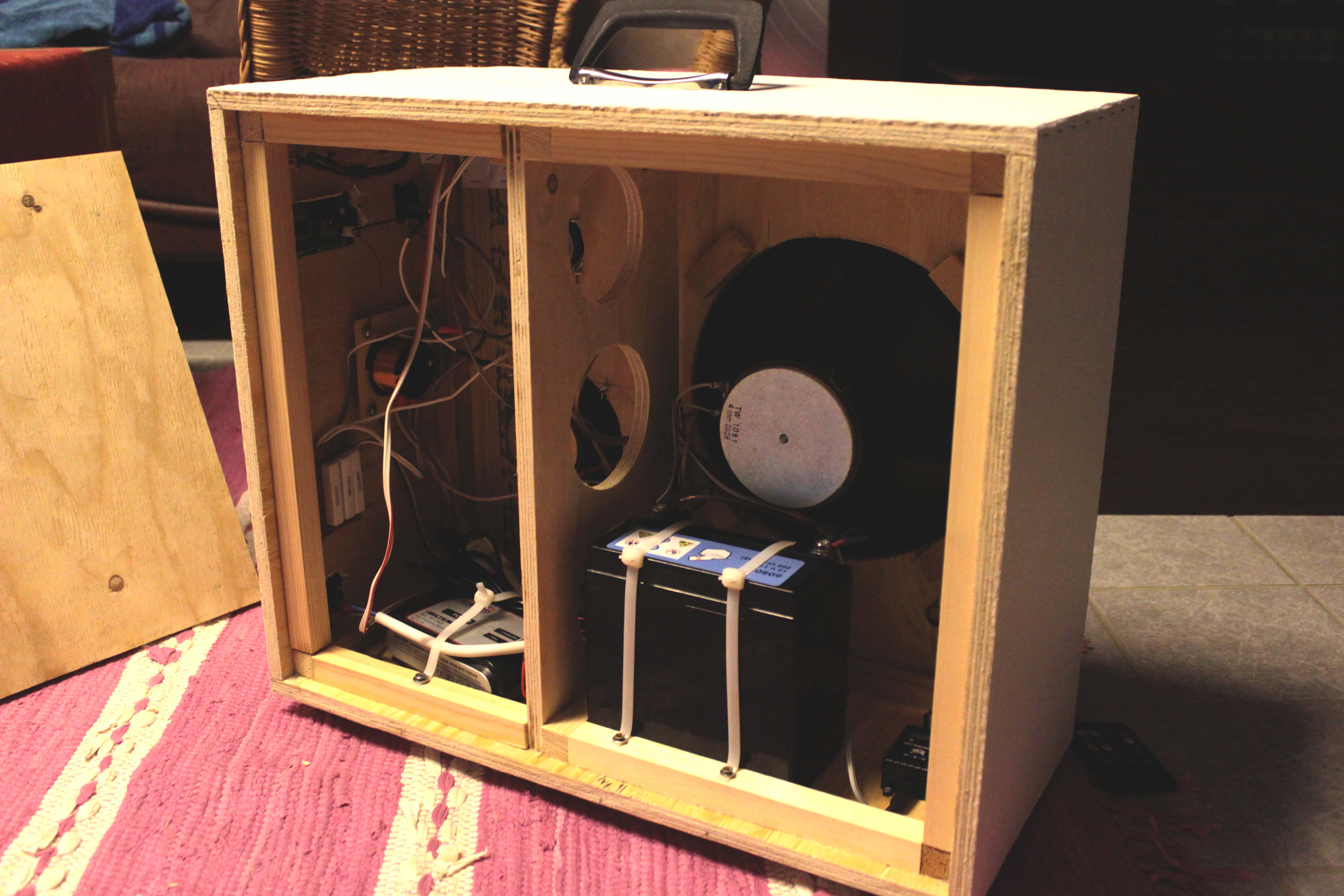

Расположение деталей у меня такое: динамики по бокам, каждый в отдельной колонке, посередине внизу магнитола, вверху сзади блок питания. Пилил лобзиком первые разы, поэтому не важно получалось.
Следующий шаг – усиление жесткости углов. Проклеиваем квадратными или треугольными штапиками на клей ПВА(у меня был вроде ПВА_М ярославский – хорошо справился). Ясно, что дерево должно быть сухое, ровное и пошкуренное.

Ставим блок питания до установки магнитолы(удобнее прикручивать крепление). Затем магнитолу.

Для того чтобы блок питания от ПК заработал в нашем случае надо его стартовать. Ставим перемычку на большом коннекторе (зеленый с любым черным проводом), подойдет скрепка.

12 В возьмем от любого желтого провода. земля - любой черный. желательно проверить мультиметром. если этот блок питания вы больше не будете использовать для ПК, то лучше выбрать 3 желтых провода и 3 черных. проверив, все ли они одинаковые. соединить, увеличив сечение провода для питания. остальные провода лучше обрезать, чтобы не мешались. я не обрезал, т.к. возможно блок еще будет использоваться в ПК. Все соединения проводов лучше пропаять.

Далее советуется объем колонки заполнить звукопроницаемым материалом не касаясь диафрагмы, чтобы снизить скорость зв. волн, уменьшить нагрузку на стенки. я заполнил синтепоном, но когда проверил звучание – убрал, т.к. колонка стала яркой(много ВЧ и СЧ, НЧ стало очень мало). До укладки синтепона я ее проверял без нижней стенки. Звук – отпад! весь моноблок стоял на полу (1 фото).

Далее собрав на герметик нижнюю стенку, послушав – опять мало НЧ, лучше чем с синтепоном, но не то что было в 1е прослушивание на полу без низа. Я предположу, что пол или стол служит нижней стенкой с большой площадью + щели с низу играют роль фазоинвертера (случайного). Но однозначно звук получился самый лучший без нижней стенки на полу. Т.е. после постройки моноблока нужно регулировать звучание колонок под свои желания(с нижней стенкой или нет).

Итог. Когда закончил собирать, понял как надо было это сделать на самом деле.

1. в задней стенке больших отверстий не надо. вентилятор блока дует изнутри наружу, поэтому тепло от магнитолы будет отведено. достаточно внизу под магнитолой 1го и посередине 2-4 отверстий на 30мм (они там были).
2. блок питания крепите слегка внутрь, чтобы крайняя задняя точка его (кнопка) не выступала за плоскость панели, чтобы можно было ворочать ящик.
3. магнитолу ставить только после закрепления блока питания.
4. пользоваться саморезами по дереву при закреплении динамиков.

Затраты: клей пва 2*23, потратил на 11р, универсальный герметик 112+устройство для него 85, линейки 150, евровинт 50 шт-50р, затраты на переезды. остальное свое или бесплатно.
Выводы. Агрегат вполне работоспособен, звук приличный для этих компонентов. ящик получился тяжелый (около 30кг), переносить удобнее вдвоем. Лучше делать расчетные колонки с нормальными динамиками, но это дороже и сложнее. По электрической части в этом варианте все просто.
Для моих динамиков лучше колонка большего объема. можно сделать не моноблок, а 2 большие колонки и 1 источник с питанием и соответствующими соединениями для коммутации.
После прослушиваний поделюсь впечатлениями. С уважением, ЕА.

В своем новом жилище я захотел установить стереосистему, не тратясь при этом. При переезде мне повезло, я нашел старую автомагнитолу, которой давно не пользовался, и пару колонок. Еще я знал, что у меня лежит без дела старый блок питания, и из всего этого я решил соорудить самодельную домашнюю акустику из автомобильных динамиков.

Показать еще 10 изображений

Компоненты для сборки своими руками акустической системы из автомобильных динамиков:

• Автомагнитола
• Провода для колонок
• Автомобильные колонки
• Короба для колонок (у моих колонок оставались родные коробки)
• Блок питания
• Корпус для всей системы (в него должны поместиться не только колонки системы, но и БП – учтите все размеры в предварительных чертежах)
• Клещи для снятия изоляции и обжимные клещи
• Что-то острое, чтобы резать короб

Шаг 1: Собираем все необходимые материалы

Чтобы начать сборку вашей домашней акустики своими руками из автомобильных динамиков соберите все необходимые компоненты.

Шаг 2: Подключение компонентов

БП не должен быть включен в сеть!

Возьмите большой штекер от БП, от которого отходит множество проводов разного цвета. Вам из них понадобятся только два – зеленый и черный. Все черные провода – земля. У вас есть два варианта:

1. Соедините два вывода, как на картинке, или
2. Обрежьте два провода, снимите с них изоляцию, скрутите их вместе.

Я выбрал второй вариант, он кажется мне надежней.

Из пучка проводов от магнитолы возьмите красный и желтый провода, снимите с них изоляцию на 2,5 см и скрутите вместе.

Затем соедините их с желтым проводом от БП. Возьмите из пучка проводов магнитолы черный провод (земля) и соедините его с черным проводом (землей) от блока питания.

Если все соединено правильно, то при включении БП в сеть должна включиться соединенная с ним стереосистема.

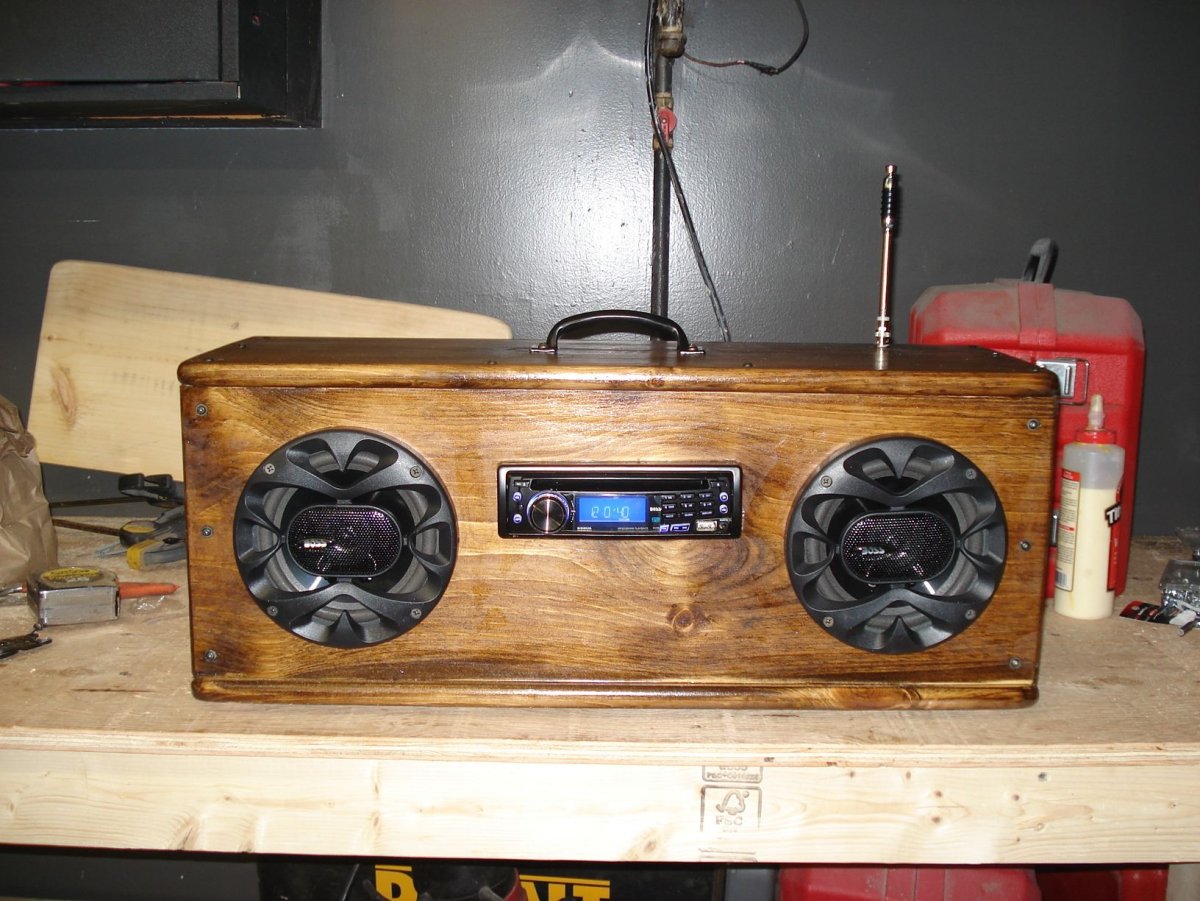

Шаг 3: Короб

Для изготовления короба я использовал деревянный ящик. Тщательно все измерьте, прежде чем что-то резать.

Измерьте размер магнитолы и начертите под нее место на стенке короба. Отверстие я вырезал немного меньше, потому что расширить его легко, а вот меньше уже не сделать.

Качество срезов на фотографиях такое ужасное, потому что под рукой у меня были только X-acto и карманный нож. Но ввиду того, что это временная аудиосистема, меня все вполне устраивает.

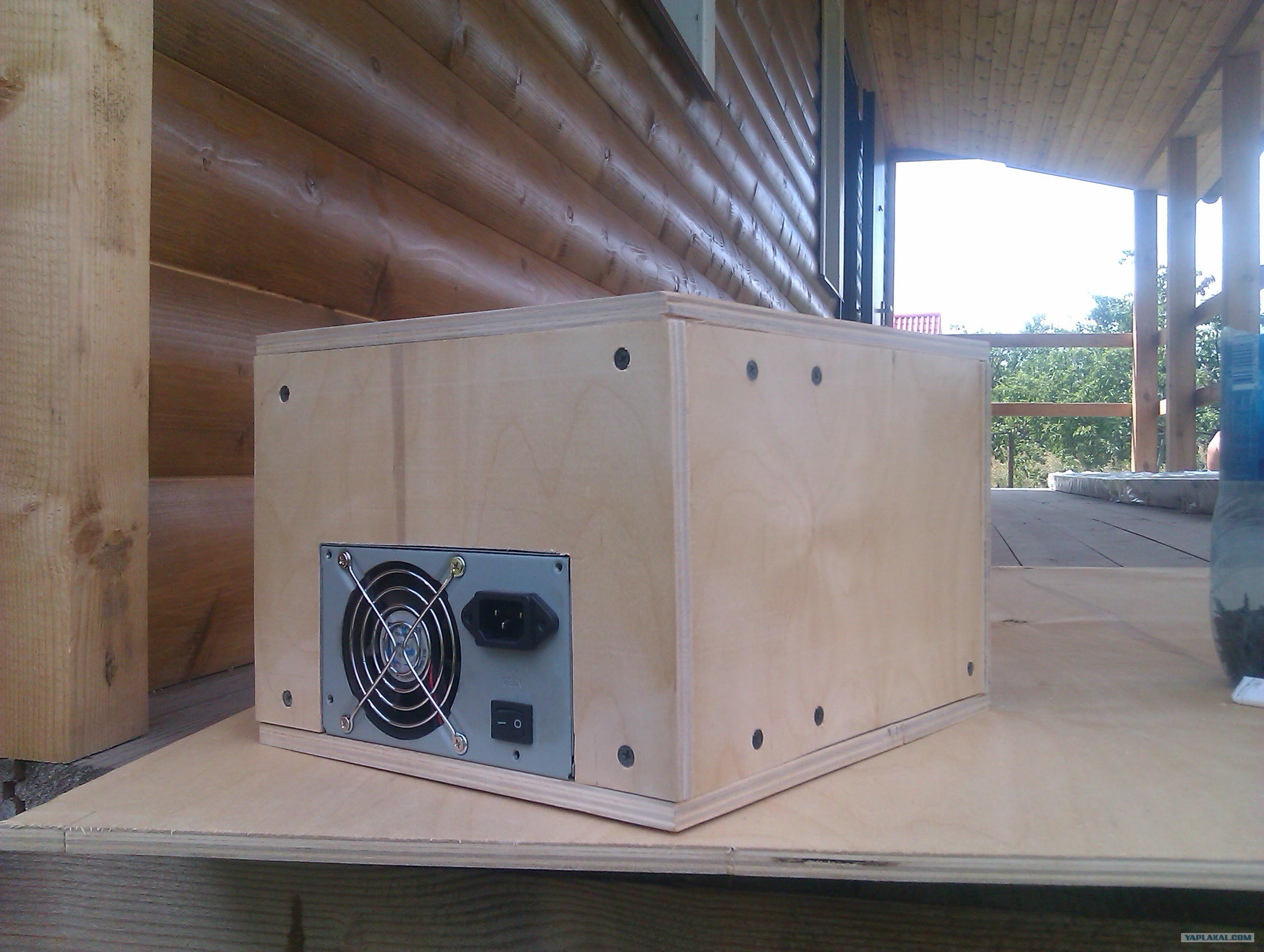

Вырежьте отверстие под штекер блока питания. В стенке короба рядом с вентилятором блока питания насверлите отверстия для вентиляции. А можно вообще квадрат в стенке вырезать. На фото видно, что я сделал недостаточно отверстий.

Так же нужны отверстия для проводов, размер отверстий зависит от диаметра проводов.

Шаг 4: Сборка

Поместите все компоненты в короб. Если вы все рассчитали и сделали правильно, все должно поместиться.

Шаг 5: Подключаем колонки

Подключить можно столько колонок, сколько позволяет ваша магнитола. Я подключил две. Они находились в заводских коробках, в которых я просто вырезал отверстия под динамики и оставил колонки в коробках. Коробки вполне справились с ролью короба.

Для подключения колонок следуйте инструкции от магнитолы. При желании можно подключить передние и задние колонки и сделать «звук вокруг». Если на магнитоле есть выход AUX, можно подключить ее к телевизору.

Шаг 6: Плюсы и минусы

Этот проект создавался исключительно из практических соображений. Позже я планирую сделать колонкам нормальные короба, а короб магнитолы заменить на больший по размеру и более аккуратный в исполнении.

Плюсы проекта:

• Можно подключить много колонок. Я слышал, что некоторые подключали даже сабвуфер и усилитель.
• Если использовать старые компоненты, можно очень сэкономить.
• На моей магнитоле можно смотреть видео, у нее есть радиоприемник и слот под SD-карту.
• Еще у моей магнитолы есть RCA разъем, так что при желании я могу подключить ее к любому устройству с RCA-штекерами и вывести изображение на экран магнитолы.

Минусы проекта:

• Качество звука зависит от качества материалов, поэтому, пока не соберете корпус и не испытаете, не узнаете какой будет звук.
• Если компонентов у вас нет в наличии, покупка может влететь в копеечку.
• При неправильном подключении компоненты могут перегореть.

Давно хотел сделать себе на дачу что-то вроде музыкального центра, но чтобы было недорого, имело небольшие габариты и достаточную громкость воспроизведения. Как говорится –нам песня строить и жить помогает. Решено своими руками сделать из встраиваемого модуля магнитолу с Bluetooth, MP3, SD,USB, FM.


Данный аппарат можно сделать за один свободный вечер. Для этого понадобятся следующие детали -встраиваемый модуль с Алиэкспресс, пара усилителей УНЧ TDA2030, два громкоговорителя, трансформатор 220 \ 15В, выпрямительный мостик, плата понижающая или стабилизатор на 12 вольт, подходящий корпус для динамиков.
Эта панелька типа М011 представляет собой готовый модуль с функцией радиоприемника FM диапазона, воспроизводит mp3 и WMA файлы с флешек, карт памяти или внешних жестких дисков. У нее имеется линейный вход AUX, выход НЧ на усилитель. В режиме блютуз модуль воспроизводит аудио сигнал с телефона. Управление осуществляется кнопками с пульта дистанционного управления или на лицевой панели.
На лицевой панели модуля размещаются: светодиодный дисплей, который указывает номер трека или частоту радиостанции и дополнительные данные о режиме работы; разъем USB для подключения носителя; разъем под карту памяти SD и кнопки управления. На печатной плате панели установлены разъемы аудио входа, выхода, питания 12вольт и контакт для припайки антенны радиоприемника.
Так как данная конструкция представляет собой как бы конструктор из готовых электронных модулей то быстро и недорого собрать может даже начинающий радиолюбитель.
Применять эту магнитолу можно хоть дома, на даче или встроить модули в автомобиль или в старый музыкальный центр. При необходимости можно добавить аккумуляторы с контроллером заряда, тогда получится мобильная версия магнитолы.
Для этого применены следующие материалы
- встраиваемый модуль М011;
- два усилителя УНЧ TDA2030;
- два громкоговорителя мощностью 3-5Вт;
- трансформатор 220 \ 15В;
- выпрямительный мостик или четыре диода на 1А;
- плата понижающая или стабилизатор на 12 вольт;
- любой подходящий корпус для динамиков;
-соединительные провода.

У меня были две пластмассовые колонки с громкоговорителями мощностью 6Вт. Я решил на их базе сделать корпус магнитолы. Лицевые части остались без переделок, а одну заднюю крышку обрезал по размеру. Лицевые части склеил кусками пластика и прикрутил шурупами. Получилась одна целая лицевая крышка. На ней установлены динамики и вырезано окно для установки модуля М011.
Фото Сзади

Телескопическую антенну я не стал устанавливать потому, что оказалось достаточно отрезка монтажного провода длиной 35 см (приклеил скотчем внутри корпуса магнитолы. По качеству приема радиостанций аналогично телескопической антенне.

Все что необходимо далее это распаять по схеме компоненты магнитолы. Встраиваемый модуль М011 комплектуется проводами с разъемами аудио входа, выхода и питания 12 вольт. Удлиняем эти провода монтажным проводом и соответственно подключаем к усилителям УНЧ TDA2030А и к разъему AUX. Подключаем питание от понижающей платы(предварительно по тестеру выставляем переменным резистором 12 вольт). Припаиваем антенный провод.
Я применил усилители TDA2030А – у них более мягкий звук и поменьше искажений по сравнению с усилителями класса D.
Фото ТDA2030A


При первом включении у меня схема магнитолы сразу заработала..Теперь стало возможным слушать радио, прослушивать музыку через Bluetooth или аудиовход AUX с телефона или планшета. Вообще получилась неплохая магнитола со всеми современными функциями.
Как это выглядит в живую можно посмотреть в видео:

Вот такая получилась конструкция выходного дня. Было интересно своими руками сделать полезный и недорогой девайс. Сделать самостоятельно такой радиоприемник с современными наворотами по силам начинающему без больших затрат времени и финансов. Область применения обширная –дома, в машине, на даче и т.п.
Всем спасибо за ваше внимание и потраченное время.
Всем желаю удачи и успехов в жизни и творчестве!
