Приветствую! Сегодня у меня для вас будет довольно необычная для моего блога статья, но надеюсь, многих моих читателей она заинтересует. Данный пост рекомендован к прочтению, в первую очередь, «компьютерным маньякам», которые любят поизвращяться над своим ПК, дабы улучшить его внешний вид и функционал. Итак, ниже вы познакомитесь с проектом под названием «Black and White» — это моддинг системного блока своими руками. Данное чудо сотворил мой друг Анатолий Василенко и попросил меня опубликовать этот обзор на моем блоге, что я с удовольствием и делаю. Ниже, его текст без правок и изменений.
Привет всем! Недавно я приобрел новый компьютер и все как-бы классно, он меня устраивал, все было вроде на высоте, но все равно чего-то не хватало… После долгих раздумий я и пришел к выводу, что меня не устраивает его внешний вид! :)) Корпус Cooler Master K280 . Дизайн пойдет, но только на первое время, решил я, и спустя пару дней взялся за его модернизацию… а то корпус смотрелся ну уж больно дешево, не серьезно, скучно и как обычная «штамповка».
И так, что бы корпус имел более менее аккуратный и сбалансированный вид, я решил выполнить все это дело в черно-белых цветах. Пропущу стадию проектирования и сразу приступлю к практической части!
Вот такой скучный, дефолтный вид имеет системник сейчас:
Меняем заводскую переднюю панельку
К сожалению, сохранились не все фото, которые я делал в процессе работы, да и не всегда додумывался заснимать некоторые этапы.
В двух словах: для передней панели использовал 2 листа прозрачного орг-стекла , которые подплавились в процессе неправильного сверления, что привело их в грубый, непригодный вид… Но дураки, как говорится, учатся на собственных ошибках и пришлось панель вырезать «с нуля», но уже используя листовой гетинак с. Господи, почему я сразу о нем не подумал?.. =) В отличие от орг-стекла, гетинакс намного более тугоплавкий, прочный и не такой ломкий!
Сверлим лист вот таким вот сверлом, продавец его назвал: «балеринка»)), используя листовой гетинакс толщиной 5 мм :
Сверло по типу коронки, только коронки бывают фиксированных размеров, а диаметр этого сверла можно регулировать самому от 30 до 125 мм! Очень выгодное приобретение на мой взгляд.
Сверло идеально справилось со своей задачей, я был приятно удивлен результатом:
Далее зачищаем и обезжириваем внутреннюю сторону панели , для приклеивания крепежей кулеров (поклейку не заснял, но крепеж будет виден на этапе покраски), ну и соответственно приклеиваем гибким клеем: TYTAN professional Classic FIX . Далее покраска панельки черной матовой эмалью NEWTON . Нанес 5-6 слоев для пущей уверенности:
На фото можно заметить «замочек» для фиксации панели в раме корпуса:
Пока я красил приехала долгожданная посылка с оплеткой MDPC-X. Угадайте какие цвета? Правильно! Черная (30 м) и белая (10 м):
Эмаль высохла, можно устанавливать вентили. Припаиваем их к молексу на 12 вольт , обтягиваем провода черной оплеткой, а то нам не нужны непонятные разноцветные проводки в корпусе:
Вышла панель заводского качества, и корпус уже смотрится довольно неплохо:
Займемся оплеткой
С передней панелью закончили! Но у нас еще почти 30м черной оплетки, а белая вовсе не тронута! Пора их пускать в дело… Итак, приехал новый блок питания Aero Cool 650 W , разбираем его и начинаем оплетку каждого провода отдельно:
Одного дня мне хватило, чтобы обтянуть ТОЛЬКО 24 pin кабель!! Занятие невероятно рутинное, но по началу интересное:
Особенность данного блока питания в том, что кабели питания видеокарт сдвоены, поэтому пришлось их раздваивать, чтобы в одной оплетке был только один провод, если будет 2 или больше, то оплетка будет толще на фоне остальных, а нам этого не нужно:
Итого мне хватило терпения обтянуть только те провода, которые буду использовать, а неиспользуемые закрепим сзади материнки от глаз долой:
Пробный запуск. Убедились, что мы ничего не перепутали и что все узлы работают:
Во избежание ненужных изгибов 24 pin кабеля нам необходимо немного продлить вниз заводское отверстие в корпусе под этот кабель, и закрасить прорез:
Запихиваем в оплетку оставшиеся мелкие проводки:
Монтируем новый оплетенный блок питания и улаживаем кабели по своим местам:
(Нажмите на картинку, чтобы увеличить)
Смотрим что получилось:
Насладились, отдохнули, теперь переходим к акриловому окну!
Установка акрилового окна
Идем в магазин стройматериалов и покупаем все необходимое:
- лист прозрачного акрила — 300х300мм,
- ленту молдинга – 1 метр,
- гравер для резки,
- светодиодную ленту,
- диммер для регулировки подсветки.
Обклеил крышку корпуса бумажным скотчем , это защитит краску от царапин и каких-либо повреждений во время резки:
Включаем гравер и вырезаем отрезным кругом наше окно. И не забываем давать граверу отдыхать! А пока гравер отдыхает, мы параллельно вырезаем акрил. Проводим чистовую шлифовку среза, закругляем на изгибах и снимаем уже ненужный защитный скотч. Скотч отлепился не полностью, но не беда, если есть мокрая тряпочка:
Как видим, получилось очень аккуратно, без царапин и неровностей:
Снимаем защитный слой с одной стороны акрила и приклеиваем его с внутренней стороны стенки корпуса и оставляем все это «дело» как следует высохнуть. Полежав ночь, клей высох и вуаля – имеем достойного вида акриловое окно:
Установка LED подсветки
Итак мы имеем: female 4pin, спаянный кабель molex — male 4pin (нужен для подключения к блоку питания), диммер с пультом, кусок белой светодиодной ленты и немого провода для того что бы все это соединить.
Спаиваем все элементы в кучу и получаем что-то вроде шнура с подсветкой. Крепим «шнур с подсветкой» к стенке и подключаем питание:
Новые металлические ножки
Один хороший знакомый, работающий на одном заводе, выточил мне новые ножки из цельного прутка нержавеющей стали. Видимая часть ножки полированная, а на нижнюю наклеил слой резины, сами знаете зачем. Крепятся на винты потаи.
Передняя панель - это лицо любого корпуса, а посему уверен, что каждый моддер желает иметь у себя корпус, «лицо» которого будет непохожим ни на какое другое, а следовательно - запоминающимся как минимум. Около полугода назад я сделал индивидуальную личину для своего корпуса из оргстекла, но по неосторожности разбил её. Безликий корпус, господа, это упрек хозяину;), поэтому было решено делать всё заново и положить конец этой неэстетичности.
Материалы:
- Белый, матовый ПВХ пластик. Толщина 4 и 5 мм.
- Синий, УФ активный плекс. Толщина 3 мм.
- 4 УФ лампы. 2 - 10см, 2 - 30см.
- 2 цифровых термометра, с синей подсветкой.
- Модуль управления лампами подсветки.
- 8 болтов 4*30, с шляпкой под шестигранный ключ.
- Матовая, синяя плёнка с фактурным рисунком.
- 6 пистонов для крепления обшивок дверей автомобиля.
Инструменты:
- Канцелярский нож
- Дремель
- Термоклей и пистолет к нему.
- Дихлорэтан, пузырёк 30 мл.
Сначала нужно подумать о том, как и на что мы будем крепить нашу панель. Мне хотелось сделать так, чтобы ее можно было легко снять в случае необходимости, причем использовать для этих целей отвертку не было бы никакой необходимости. В связи с поставленной целью, я посетил ближайший авторынок, на котором были приобретены пистоны в количестве шести штук для крепления обивки дверей в машинах типа ВАЗ 2109.
Основным материалом для панели будет белый, матовый, ПВХ пластик, толщиной 4 и 5 мм. Из пластика толщиной 5 мм я вырезал основание будущей «маски» корпуса, сразу же прорезал отверстия для пистонов и трёх 5"25 устройств. Чтобы не промахнуться с размерами основания, я сначала начертил и разметил отверстия на куске ватмана, а затем перенёс все размеры на пластик. Также мне пришлось выгравировать небольшие углубления в пластике чтобы за что зацепить основание пистонов.
Затем из 4 мм пластика вырезаем боковины будущей панели, переднюю часть отсеков 5"25 устройств, три дугообразные перегородки, а также пару полосок для того чтобы как следует проклеить боковины. Кстати, при оклейке я пользовался дихлорэтаном с растворённой в нём стружкой от плекса. По консистенции мой клей напоминал сметану, не растекался в разные стороны и легко размазывался по детали.
Я хотел разместить на заготовке набор из двух 10см УФ ламп. Для того чтобы свет от них было видно, мне пришлось просверлить, 14мм сверлом, 6 отверстий с каждой стороны панели (в дальнейшем, я добавил ещё по одному отверстию на каждую сторону). Сверху, все отверстия накрыл рамкой из 3мм, синего УФ плекса, которую посадил на 4 болта (4*30) со шляпкой под шестигранник.
В нижней части основания, я проделал отверстие под блоухол, а также сделал прямоугольный вырез для доступа к компонентам «лица» кейса.
На этом этапе мне пришлось изменить свои планы относительно корпусной маски. Изначально я хотел сделать панель с двумя дверцами, для этого и были сделаны дугообразные перегородки. Но подумав, что подсветка будет скрыта дверцами, я решил от них отказаться. Поэтому мне ничего не оставалось делать как избавиться от дугообразных перегородок, я спилил их вровень с рамкой из плекса. А ещё немного расширил отверстие для компонентов корпуса.
Для оформления нижней части, в куске пластика который должен был закрыть её, я вырезал отверстие под блоухол, два прямоугольника для пары термометров от фирмы «Megamod» , а также просверлил 9 отверстий всё тем же сверлом на 14мм, чтобы верхняя и нижняя части передней панели хоть как то сочетались. Кстати, под нижнюю часть заготовки я тоже решил сделать подсветку из двух 30 см уф ламп. Отверстия сверху будут закрыты полосками из синего УФ плекса.
Для того, чтобы «внедрить» неонки вглубь передней панели, мне пришлось достать их из корпусов - стеклянных трубок. Это делается очень просто, стеклянную трубку нужно распилить с конца где выходит провод, только при этом постарайтесь не распилить саму неонку.
После того как неонки благополучно (я надеюсь) достали, необходимо, заменить тонкую проволочку, которая идёт сбоку каждой лампы, на провод в изоляции. Здесь ничего сложного нет, отпаиваем проволоку, припаиваем провод, главное всё хорошо заизолировать термоусадкой.
Неоновые лампы не будут работать без инвертора, их я достал из корпусов и приклеил на термоклей к обратной стороне нижней части переда. Для крепления неонок я тоже использовал термоклей.
Все работы закончены, можно начинать окончательное формирование имиджа нашего корпуса - прикручивать рамку и полоски из плекса, устанавливать термометры. Чтобы не оставлять переднюю часть корпуса белой, я оклеил ее синей плёнкой с каким-то фактурным рисунком. Делать кнопки power и reset не стал, т.к. включаю компьютер с клавиатуры, reset’ом не пользуюсь вообще. Также и со светодиодами - включен или нет мой компьютер я узнаю по подсветке термометров, а загруженность жёсткого диска меня мало волнует поэтому светодиод ставить не стал.
Вот, что у меня получилось.
Всю красоту «фасад» нашего корпуса раскрывает в темноте с включенными УФ лампами.
Неоновые лампы я подключил через блок звуковой активации ламп, от фирмы Sharkoon.
Помимо включения и выключения этот устройство может заставить мигать неоновые лампы под басс. Для того чтобы оценить работу подсветки «под музыку» предлагаю скачать небольшое
Введение
Эта статья поможет вам оформить переднюю панель корпуса, используя доступные материалы, недорого и, естественно, своими руками. Действительно, именно её мы чаще видим, именно на неё впервые увидевший корпус обращает внимание, именно она запоминается, именно она определяет стиль корпуса. Ну что может быть обыденней и невзрачней простой пожелтевшей “морды лица” нашего железного друга, с тускло горящим желто-зелёным светодиодом и изредка мигающим и таким же невзрачным красным? Задав себе этот вопрос, я и занялся моддингом.
Если вас терзает тот же вопрос, то поздравляю, либо вы моддер, либо моддер будущий, либо счастливый обладатель крутого корпуса. Меня таким счастьем природа обделила, но как же быть? Придётся делать самому, что по совместительству гораздо интересней и дешевле, чем поход лишний раз в магазин.
Действовать будем этапами:
Замена светодиодов корпуса (индикатор загрузки винчестера и индикатор включения) и придание изображения их свечению. Думаю, что вряд ли эту фразу можно корректно понять, поэтому читаем дальше.
Подсветка флоповода.
Hi-tech заглушка - гвоздь номера.
Вот фотография моего корпуса Space K1 по дефолту:
А вот в каком состоянии корпус сейчас:
^^ Найди одно отличие ^^
Казалось бы, различие одно – “дырявая” заглушка, но не всё так просто. Действуем по намеченному плану.
Первый этап . Замена светодиодов – с этого начинают свою моддерскую жизнь большинство моддеров. Казалось бы всё об этом сказано, но даже этому моду, помимо различных "fade-away" импульсных подсветок, можно принести разнообразие. Вот как выглядит местоположение светодиодов на моём корпусе:
^^Пластиковое окошко отдельно^^
Чёрная пластмассина полупрозрачна и создаёт полу-зеркальный эффект. Когда компьютер выключен, и светодиоды не горят, за ней за счёт сравнительно большой толщины ничего не видно. Когда же он включен, светодиоды светят на полу-зеркальную поверхность и луч света образует окружность на ней. Именно из этой окружности мы будем делать изображение. Вообще эта идея не нова и часто используется моддерами, приятно, что производители корпусов используют новые решения.
Перед воплощением идеи в жизнь, хочу показать несколько примеров универсальности идеи. Необязательно для этого мода использовать полу-зеркальную поверхность. Эффекта можно добиться и с обычным оргстеклом, стеклом, даже бумагой. Рассмотрим пример с оргстеклом. Нам нужен тонкий плекс, я взял коробку от компакт-диска. Вырезается нужный кусок, и красится с одной стороны тонким слоем краски, лучше белой, через неё свету легче пробиться. Скорее всего, вы будете красить на газете, в этом случае ориентируйтесь на надписи в ней: они должны тускло виднеться сквозь покрашенное стекло. Вот как это получилось у меня:
^^На белом фоне стекло кажется абсолютно непрозрачным^^
Небольшой слой краски обеспечивает почти такой же полу-зеркальный эффект, за исключением того, что за ним виден только свет. Затем вырезаем из самоклеющейся плёнки (при желании можно из изоленты, но так сложнее) нужное изображение и наклеиваем его на стекло с обратной стороны (обратной ранее покрашенной). Далее наносим на сторону с наклеенным изображением достаточно толстый слой краски, толстый, для того чтобы он, в отличие от слоя первой стороны, не пропускал свет. Можно также заменить этот толстый слой грунтовкой, как я и сделал. Её надо гораздо меньше, чем краски.
^^Обратная сторона после высыхания грунтовки и удаления плёнки^^
Есть также вариант с заклейкой этой стороны плёнкой. В этом случае нам нужно вырезать не изображение, а его обратную часть, то есть то, что в первом случай вы бы выбросили, получиться должно что-то наподобие трафарета. Фотографии результата:
^^А вот как выглядит это стекло с освещением сзади^^
В таком случае можно легко и эффективно комбинировать цвета.
Набравшись опыта, приступаем к реализации идеи на передней панели. Я выбрал форму решётки Hurricane и, подрисовав, распечатал его изображения разных размеров на листе бумаги.
^^Лист с изображениями^^
Был выбран нужный размер, два изображения наклеены на самоклеящуюся плёнку. Далее я вырезал изображения самих грилей и наклеил получившийся трафарет на пластмассину с обратной стороны. Также пришлось полностью изнутри заклеить её чёрной плёнкой.
Вот что у нас получилось:
^^Красота! Наш первый результат^^
Стандартные светодиоды были заменены уже давно, на синий и красный, но сейчас тут стоит только один синий, а светодиод загрузки винчестера перенесён. Синий светодиод был заменён на более яркий, работающий не от питания POWER LED’а, а от 5 Вольт с блока питания, так как питание там появляется всё равно одновременно, а с мат платы питания ему не хватало.
^^Кнопка включения, Reset и светодиод^^
На фотографии видно, что светодиод стоит один (только на POWER, где другой читаем дальше) и по центру, один патрон под светодиод вынут.
^^Горящий светодиод на стойке^^
Второй же светодиод (индикатор загрузки HDD) я поставил в самом низу лицевой панели для подсветки вот этого бывшего отверстия для вентиляции:
Раньше эти отверстия закрывала чёрная бумажная сетка. Вместо неё я поставил оргстекло от коробки компакта, покрашенное с видимой стороны небольшим слоем чёрной краски, а с другой стороны матовое, для более равномерного распространения света. Матовым, да ещё и с одной стороны оно не само, конечно, стало, в этом помогла мелкая шкурка и струя воды, под которой это и шкурилось. Разъём, стоявший раньше рядом с другим разъёмом от индикатора POWER, был перемещён и приклеен в углубление для болта или самореза вентилятора в передней стенке шасси. Повезло, что это углубление оказалось прямо по центру, внизу корпуса, в общем там, где и надо было, а вентилятор там и на трёх болтах неплохо держаться будет.
^^Подсветка вентиляционных отверстий в темноте^^
Первую часть мы закончили, результат налицо, а казалось бы, замена светодиодов и пара вариаций на тему.
Приступаем к подсветке Floppy дисковода. Опять же, все пути изведаны, обо всём статьи написаны, над флоповодом издевались всевозможными способами, но зачем над ним издеваться? Сейчас во многих корпусах отверстие для дискет делают в виде щели, почему бы не подсветить именно её, а не щель самого дисковода? Это гораздо проще и эффективней, светодиодов двух хватит, значит и затраты меньше, но, как водится у таких методов, это не для всех.
Итак, что нам нужно?
Два ярких светодиода, лучше 3мм
Резисторы к ним
Немного проводов
У меня светодиоды были аж размером 10 мм, поэтому хочешь-нехочешь, пришлось пилить. После упиливания, размером они стали даже меньше, чем 3 миллиметровые. Подключил параллельно к 5 вольтам. Считаем резистор:
R= U/I=(5В-3.8В)/ 0,025A + 0,025A=1.2В/0.05А=24 Ом , приблизительно 25 Ом, но так как в местном магазине резисторы только на 100 Ом, пришлось исходить из имеющегося, четыре 100 Омных резистора соединил параллельно, вот и 25 Ом получилось.
R среднее = 1 / (1/R1 + 1/ R2 + 1/ R3+ 1/ R4) = = 1 / (1/100 Ом + 1/ 100 Ом + 1/ 100 Ом + 1/ 100 Ом)= 25 Ом .
Всё было спаяно и заизолировано термоусадкой. Крепить было решено так, чтобы не портить флоп. Для этого на нижние края флопа я наклеил небольшой кусочек изоленты и уже на него суперклеем светодиоды.
Вот, что получилось:
Подведём итоги. Пожалуй самый простой мод из существующих, но несмотря на это заметно преображающий фэйс вашего железного друга, при этом не нужно разбирать флоповод, сверлить его, снимать шторку, в общем, много чего не надо, но для этого счастья надо быть обладателем корпуса с щелью для дискет .
Идём дальше и приступаем к заключительному этапу. Взглянем на заглушки корпуса. Что интересного в куске пластмассы? Ничего, но не оставлять же эту несправедливость. Будем из заглушки делать красивую заглушку. Делать это я решил с заглушкой ZIP дисковода.
Нам пригодятся:
Опять же два светодиода, опять же лучше 3мм, резисторы
Малость проводов
Любая ненужная плата, желательно покрасивее
Плату мы будем ставить за заглушкой, предварительно сделав в ней окно. Взять её можно откуда угодно, будь то нерабочая материнка, видеокарта, я взял из нерабочего дисковода, проданного мне за бесплатно в компьютерном магазине. Вот в данный момент почти единственная дееспособная его часть – наклейка с данными. Вот его плата с уже выпиленным куском:
^^Выпиленная плата от дисковода^^
Вырезал нужный кусок я обычным лобзиком, а чтобы не пилить через всю плату (мне приглянулась её часть, находящаяся в середине) и не портить её всю, предварительно проделал отверстие и вставил туда пилку лобзика. Всё было отпилено, выровнено и отшкурено.
Пришло время думать о способе крепления. Корпус у меня с “П”- образной крышкой, и при этом крышка снимается вместе с передней панелью. Конечно, это чрезвычайно удобно, если вы каждый день открываете корпус с целью в очередной раз вытащить из компьютера “ненужную” деталь, открывается корпус с четырёх сторон одновременно и никакая подлая железяка не спрячется и не избежит полёта с балкона, но для моддинга это очень мешает. Пришлось придумывать крепления. Вряд ли у вас такой же корпус, так что этого вы избежите, достаточно будет приклеить плату к заглушке.
Вот такие крепления из оргстекла я изготовил:
В креплениях с одной стороны я просверлил отверстия и при помощи болтов и гаек М3 прикрутил к чему-то, похожему на решётку, которая выламывается, когда необходимо поставить в данный отсек девайс. Сама же плата к креплению приклеена на супер клей. Для того, чтобы она приклеилась, пришлось повозиться с паяльником и шкуркой. Плата наотрез отказывалась клеиться из-за обилия микро резисторов и контактов. Все они были выпаяны и зашкурены до ровной поверхности.
Далее были упилены светодиоды для уменьшения занимаемого ими места. Для получения более чёткого луча света, я не стал спиливать оставшуюся часть линзы. Светодиоды приклеены к плате опять же при помощи креплений из плекса. Светодиоды я подключил параллельно к светодиодам флоповода, предварительно заменив резисторы и переставив питание с 5 вольт на 12 (резисторов меньше нужно было, исходя из того, что у меня есть резисторы только на 100 Ом, а там всего один нужен был). Всё, паяльные работы мы закончили, остался последний рывок, но прежде фотографии того, что мы уже сделали.
^^Плата на корпусе и с подсветкой^^
Одеваем корпус, снимаем испытуемую заглушку, смотрим.
Приступаем, собственно, к рывку. Как вы, наверно, догадались, представлять он из себя будет проделывание окна в заглушке. Пластмасса в моей заглушке оказалась достаточно мягкой, хорошо обрабатывающейся. Толщина пластмассы 3 мм. За неимением дремеля, было решено использовать дрель. Тонким сверлом по периметру нужного выреза (предварительно размеченного) я насверлил отверстий, а тонкие перегородки между отверстиями перерезал ножом.
^^Крышка от ZIP с вырезанной частью^^
Заглушку я остеклил оргстеклом от коробки диска. Не советую вам этот способ, так как во-первых, вы вряд ли найдёте коробку без царапин и других бяк, во-вторых при резке и обработке, наверняка этих царапин добавите. Я при обработке испортил около пяти стёкол. Гораздо лучше будет взять обычное оргстекло толщиной 1 мм, царапается оно гораздо меньше.
Стекло я приклеил к заглушке на супер клей. Склеено, собрано, поставлено не законное место.
^^Вид моддинга ночью^^
Итого. Наш хайтек мод выполнен. По-моему выглядит очень эффектно. Идею можно эффективно использовать и для стелс-модов. Также неплохо плата будет смотреться в тех местах, где ничего подобного быть не должно, например, за окном в правой стенке корпуса (изначально именно это я и хотел делать).
Все планы реализованы, с помощью нескольких несложных модов мы заметно преобразили переднюю панель – лицо нашего корпуса.
Отдельная благодарность Теплякову Ивану aka _thin128_ за предоставленную цифросъёмку.
FreON
Fre0N (a) yandex.ru
26
/07.2005
Я не люблю стандартные системные блоки. Они большие, внутри много пустого пространства и занимают много места на столе. Мне надо чтобы блок стоял на столе, поскольку часто приходится залезать в него. Ну да, залезу и сижу там. Нет, например винты посторонние подключать или еще что-нибудь. В общем, когда я на него смотрю, мне хочется взять и отпилить половину. Вот я так и сделал. Купил в комиссионном отделе старый корпус за 300 р, снял боковые стенки, отпилил ножовкой по металлу лишнее и сделал вот такую компактную башенку. Её габариты 175х220х425 мм. Вот даже покрасил, а как же, это же самое главное.
Есть такие материнские платы формата mATX шириной 170 мм. Вот такую в этот корпус и установил. Во всем остальном это обычный офисный компьютер, ничего особенного. Плата ASRock LGA775 G41M-VGS3, двухъядерный intel E6600. Не дорогой кулер на процессор с двумя тепловыми трубками. Использую уже несколько лет на работе. Вот можно заглянуть во внутрь. Винчестер вписался на заднюю стенку и делает невозможным использование слота PCI-e, слот PCI доступен. Если все же приспичит использовать PCI-e, предусмотрено крепление винчестера над DVD-RW.
Вместо боковой стенки дверка на защелке, легко открывается и закрывается.
Лицевую панель склеил из оргстекла и деревянных линеек. Давайте заглянем в биос, температура процессора ни о чем. Ну да, вентилятор шумит по полной программе, так и помещение где он используется не тихое, так что не мешает.
Вот открываем дверку, прицепляем посторонний винчестер и работаем спокойно.
Вполне естественно, что меня, как любителя маленьких системных блоков, заинтересовали материнские платы формата mini – ITX размер 170 на 170 мм. Посмотрим на мою первую конструкцию на такой платке. Что у нас внутри. Системная плата Intel D945GCLF – 2 со встроенным двухъядерным процессором Intel ATOM 330. Блок питания FSP250 – 50 GLV. DVD-RW NEC AD-7590S slim. Винчестер Samsung HD200HJ. Память DDR2 – 2 gb. Для этого компьютера корпус я спроектировал и изготовил полностью сам из алюминия. Внутреннее пространство разделено на две части алюминиевой перегородкой. В одной части расположена сама системная плата, которая крепится на эту перегородку.
В другой блок питания, винчестер и DVD-RW.
Закрывается п-образной крышкой из того же металла. Этот корпус забит под завязку, никакого свободного места там нет. Температурный режим нормальный, все замечательно работает. Размер – 140 Х 220 Х 230 мм. Это такая скромная машинка для серфинга по Инету, офисных задач, обработки фото и так далее со своими задачами вполне справлялась. Давно это было, ещё раньше той первой башенки. Вот ещё вид сзади, ну и сама машинка целиком.
И наконец последнее детище. Материнская плата с сокетом FM1 GA-A75N-USB3, форм-фактор mini-ITX, чипсет AMD A75, процессор AMD A8-3870K, встроенная в процессор видеокарта AMD Radeon HD 6550D, память DDR3-4 gb, Кулер на процессор Scythe Samurai ZZ. Регулятор скорости вращения вентиляторов Scythe Kaze Master Ace. В этом компьютере под систему и ПО я использовал SSD Samsung 830 емкость 64 gb., под все остальное винчестер 2,5 Hitachi 250 gb. DVD нет. При необходимости использую внешний USB. Сначала я умудрился затолкать все это в корпус размером 230Х200Х170 мм. Пришлось использовать нестандартный блок питания и кулер на процессор был другой Scythe Kozuti, он гораздо более компактный. В принципе, в таком корпусе это все нормально работало, но все вентиляторы крутились на полных оборотах, температура процессора была на уровне 50 градусов. В данном случае меня это не устроило. Шумит, как пылесос не воет, но шипит, как разозленный кот. Поэтому корпус пришлось изготовить другой. Попросторнее. И стал он такой 240Х220Х360. Как видим, занимаемое место на столе почти не изменилось, а в высоту корпус значительно подрос. Ну а что, пусть растет. Вот так он выглядит
.
Вот еще задний план.
Внутренняя конструкция корпуса двухэтажная. На первом этаже расположились стандартный блок питания, регулятор скорости вращения вентиляторов, SSD и HDD. На втором этаже системная плата, установленная горизонтально.
Кулер процессора не гоняет воздух внутри корпуса, а берет его из вне через воздуховод, который я склеил из картона и оклеил его фольгой. Один конец воздуховода надет на вентилятор, а второй вставлен в рамку окошка, которое расположено на задней стенке, выходит наружу корпуса и закрыто металлической сеткой. На передней стенке расположен вентилятор 80Х80мм., который выдувает теплый воздух из корпуса, можно погреться.
Теперь всё стало нормально. И не шумит и температура компонентов нормальная, повышается на каких-нибудь тяжёлых задачах, например при конвертации больших видео файлов, процессор греется до 47 градусов, что так же довольно мало.
Конфигурация этой машинки меня вполне устраивает, никакая модернизация не предвидится. К тому же сокет FM1 больше не развивается и уступил место FM2. Конечно, если будет надо, можно поменять винчестер на более емкий и если вздумается перейти на 64 разрядную ОС, можно увеличить объем оперативной памяти, так что это законченная конструкция. Теперь о корпусе. Он из дерева. Склеен из сосновых реек и уголков. В общем, всё достаточно просто. Выпиливаем досочку для основания, к ней приклеиваем крепление для ножек, переднюю и заднюю стенку клеем ПВА, примерно посередине прикручиваем алюминиевую пластину на которой размещается системная плата и которая обеспечивает дополнительную жесткость конструкции.
Боковые стенки съёмные и вдвигаются в пазы задней и лицевой панели. Таким образом обеспечивается доступ к внутренностям. Склеены так же из продольных и поперечных реек, вентиляционные отверстия заклеены металлической сеткой, изнутри оклеены фольгой. Все это закрывается сверху деревянной крышечкой.
Всё, вот такой коротенький обзор, спасибо за внимание, будьте здоровы.
Добрый день, хабровчане. Большое спасибо за инвайт! И хотя начинать с перевода чужих постов - не самая хорошая идея, возможно, этот проект самоделки еще кому-то покажется мега-крутым.
Это перевод поста с форума Оverclock.net. Пользователь Show4Pro решил вытащить все внутренности своего супер компа и повесить все на стену. Прекрасная идея прекрасно реализована. Кому интересно, как это собиралось и как это работает - велкам под кат.
Последний раз я обновлял свою домашнюю машину 1,5 года назад. Ну и подумал апгрейдить тачку до i7 (до этого был Bloomfield), хотя на самом деле, более мощный процессор мне не был нужен. Хотел купить новый корпус - Corsair 900D, чтоб поменять 8 летний Super Armor. Но хотелось чего-то особенного, уникального. В Battlestations на Reddit-е я наткнулся на очень простое, но элегантное решение - настенный комп. И с этого начался весь проект.
Комплектующие:
Процессор: Intel Core i7 950
Материнская плата: Asus Rampage III Extreme
Видеокарты: 2 x AMD HD7970
Оперативка: 6 x 2GB Corsair Dominator
SSD диски: 4 x 120GB Corsair Force GT SSD
HDD диски: 2 x 1TB WD Caviar Black
2TB WD Caviar Green
1.5TB WD Caviar Green
Блок питания: Corsair AX1200i
Звук: Creative Sound Blaster Zx
Охлаждение:
Охлаждение для CPU:
Радиатор для CPU с водяным охлаждением EK Supreme HF Full Copper
Помпа Swiftech MCP655 /w Speed Control
Сам охладитель FrozenQ Liquid Fusion V Series 400 ml Reservoir - Blood Red
Радиатор XSPC RX360 Performance Triple 120mm Radiator
Охлаждение GPU
Радиатор для видеокарты EK FC7970 - Acetal+EN
Помпа и охладитель - те же, что и для проца.
Swiftech MCP655 /w Speed Control
FrozenQ Liquid Fusion V Series 400 ml Reservoir - Blood Red
Радиатор водяного охлаждения Watercool MO-RA3 9x120 LT Radiator
Другое:
Патрубки для системы охлаждения
Koolance QD4 Quick Discounnect No-Spill Coupling
Bitspower G1/4 Silver Triple Rotary 90deg Compression Fittings
Monsoon Free Center Compression Fittings
Сгибающая канавка для трубы Phobya Angled Clip 90° Tubing Guide
Холдер Phobya Terminal Strip Tubing Clip/Holder
Сами трубки охлаждения (красного цвета) PrimoChill Advanced LRT Tubing Bloodshed Red
Хладагент фосфорицирующий, синего цвета EK UV Blue Non-Conductive Fluid
Кабели:
Bitfenix Alchemy Premium Sleeved Extensions
Corsair Individually Sleeved Modular Cables
Создание.
Для начала, я сделал фотографии всех компонентов в их реальных размерах и скомпоновал все это в Фотошопе. Таким образом, я смог перемещать их по рабочей поверхности и решить, как это будет выглядеть. Ну и это нужно для разводки трубок охлаждения. Вот пара макетов:
От этого отказался, из-за пустого места в правом нижнем углу. А материнка оказалась слева, хотя должна быть в самом центре и притягивать внимание ко всей панели.
Тут тоже куча места справа, хотя блок питания и материнка уже ближе к центру. В финальной версии трубки охлаждения тянутся по всему правому краю, плюс там появились два термометра.
Переношу чертеж материнки на акриловый лист.
Так как видеоадаптеры будут далеко от материнской платы, я заказал удлинители для PCIe слота для каждой из карт на eBay. Это я тестирую, как они работают. Правда, потом у меня были огромные проблемы с перекрестной работой карт из-за дешевых неэкранированных проводов. Они оказались друг над другом и создавали серьезные помехи. Система висла на загрузке Биоса. Ее удалось запустить лишь с одной картой. В конце концов, мне пришлось раскошелится на очень дорогие кабели с хорошей защитой. Но об этом - позже.
Товар прибыл!
БОльшая часть водяного охлаждения - из Performance-PC. Они даже подарили мне футболку и целых два коврика для мышки!
Акриловая подложка для материнки.
Все акриловые панели обрезаны под 45°, чтоб достичь эффекта свечения края.
Отверстия просверлены, крепления установлены.
Та-да!!! Оказывается, мама Rampage III Extreme - формата eATX. А это - для АТХ формфактора.
Правильную eATX-подложку я сделал позже.
Пора выпотрошить мой старый пыльный корпус.
В старом компе диски вставлены в боксы Vantec HDCS, которые из 2-х 5.25"-х делают 3 бокса для HDD.
Видеокарты.
Подложки для всех компонентов.
Кастомные крепления для помпы из акрила.
Крупный план черновой отделки, сделанной с помощью настольной пилы. Позже их нужно будет отшлифовать.
В центре каждой пластины есть треугольный разрез. Он будет отражать свет, который проецируется перпендикулярно внутри пластины на краях. Без разреза края еле светятся.
Тест со включенным светом на панели с звуковухой.
Все панели отшлифованы влажной наждачкой на 120.
Крупный план шлифовки.
Все задние панели с готовыми отверстиями.
Под столом - акриловый снег.
Подготовка к покраске в красный цвет.
Удивительно, но Corsair сделал термопрокладки на лепестках, хотя они не нагреваются вообще.
Разметка всех компонентов на основной плате, чтоб отметить различные щели и отверстия. Доска - 1/4" 48 х 30 ДВП.
Все щели и отверстия отмечены на своих местах.
Готовлюсь вырезать слоты лобзиком.
Приклеиваю рамку.
Внутренние края выкрашиваю в черный - под цвет карбоновой пленки.
Пайка светодиодных лент.
Рабочее место.
LED-ленты. Временное крепление.
Клею гигантскую виниловую пленку. Это была самая жестокая часть. Я чуть не получил инфаркт. Как наклеивать пленку на экран телефона, только х1000 больше.
Нет пузырей!
Использую алюминиевый скотч, чтоб скрыть LED на лицевой стороне панели для жестких дисков, между ними.
Мой помощник - Томми.

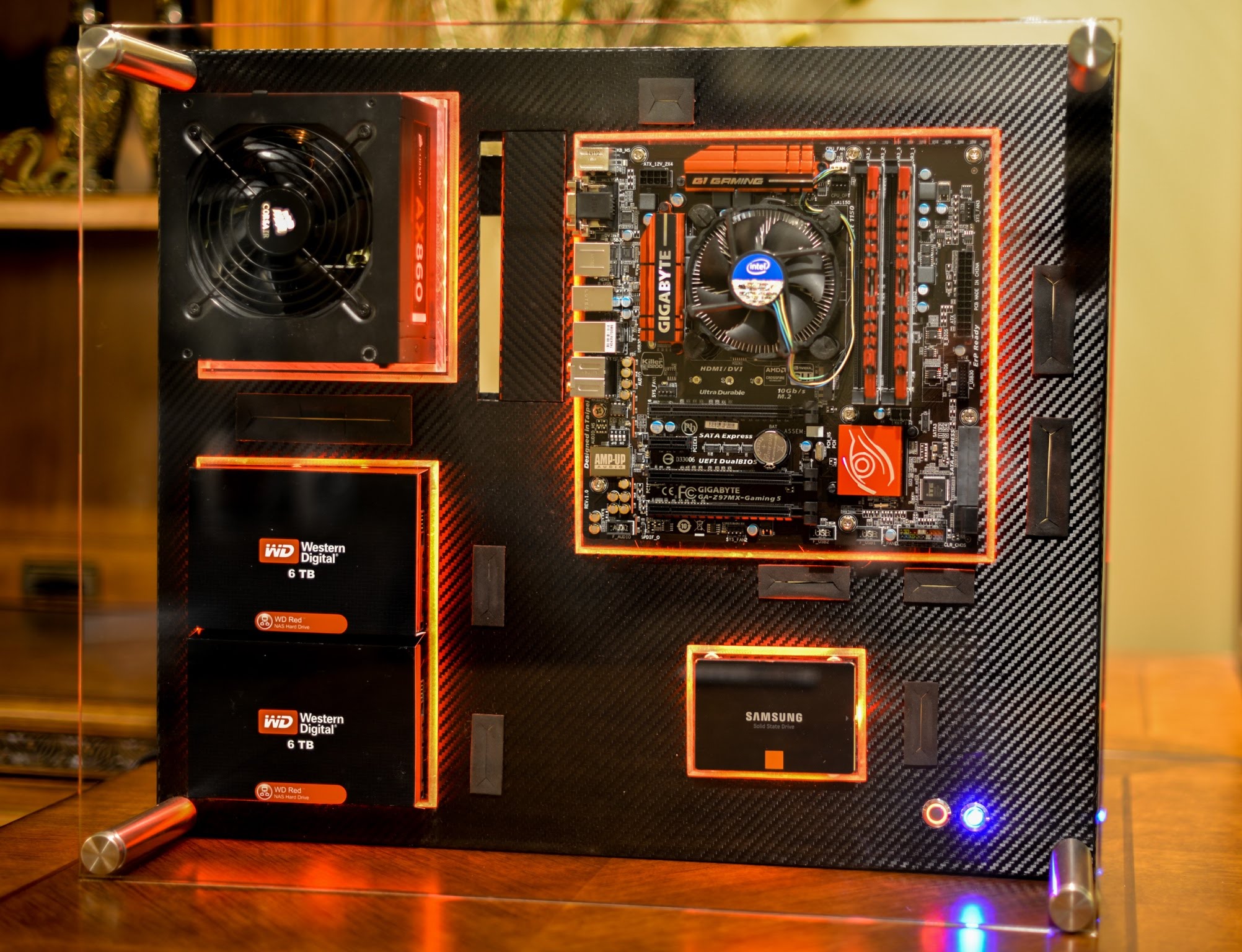

Все подложки установлены на свои места на общей плате на винтах №10. Их вкрутил в заранее подготовленные отверстия.

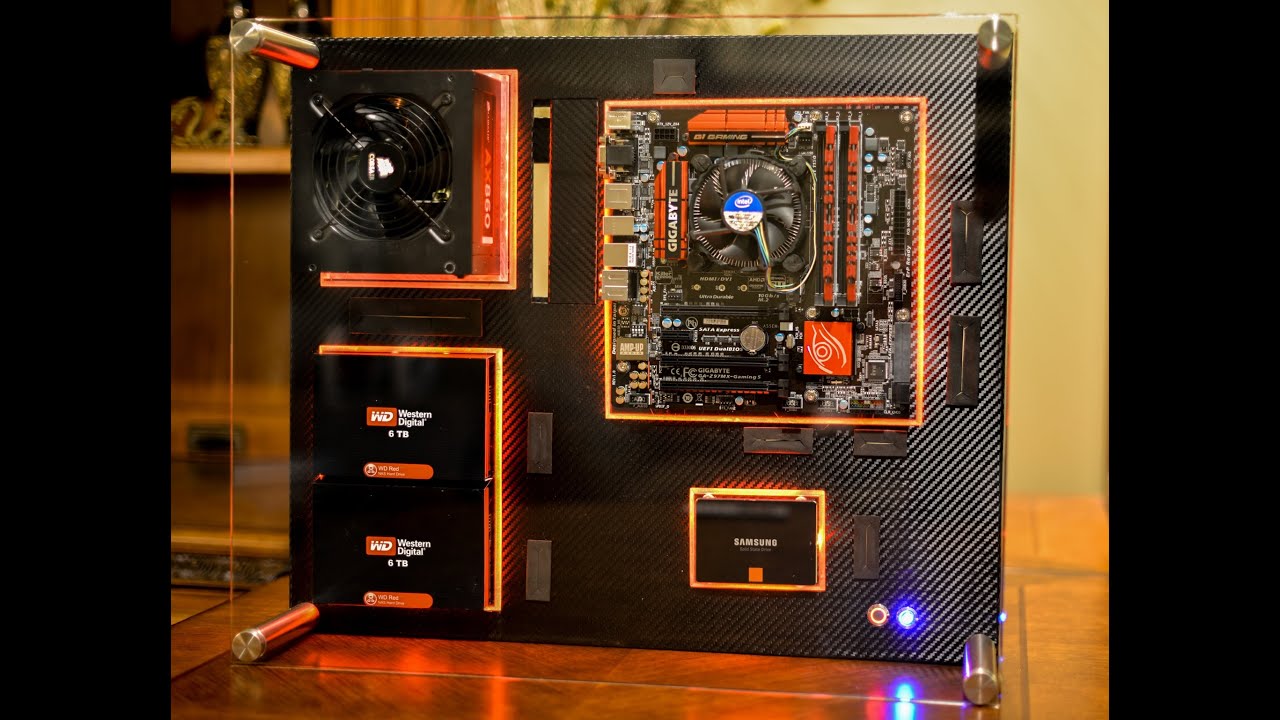

Проверка света.
Прибыла охлаждающая жидкость и кабели. Я использовал Bitfenix для компонентов и Сorsair - для блока питания.
Слева - Bitfenix, справа - Сorsair. У Bitfenix-а нет черной термоусадки на концах, поэтому Корсар выглядит круче.
Красные стяжки, чтоб подтянуть висячие провода.
Задняя сторона. Все кабели подсоединены.
Тестируем на герметичность, пока вся система лежит на полу - так проще устранять проблемы.
Первый запуск.
Не грузится. Подключился через iROG USB к ноутбуку, чтоб посмотреть лог загрузки. Оказалось - система застряла на VGA BIOS-е. Отключил одну из видеокарт - все заработало. Попробовал подключить другую - тоже работает. Обе карты - нет. Провел небольшое исследование и выяснил, что неэкранированные PCIe-удлинители с ленточными кабелями очень восприимчивы к электромагнитным помехам. Попробовал экранировать их, обернув в несколько слоев алюминиевой фольги.
После 4-х слоев фольги мне удалось запустить обе карты. Но машина сразу висла, как только запускал любую игру или какой-нибудь 3D редактор. Мало того, мой Soundblaster тоже каскадом связан шлейфом со слотом 3 x1 PCIe, и это также сильно мешало работе видюх и вешало систему.
В результате, с болью в сердце, пришлось заказать дорогие защищенные удлинители для слотов PCIe от 3М (ок. 100$ каждый)
Экранированные удлинители 3М на месте. Они оказались длиннее предыдущих и теперь обе видеокарты дотянулись до PCIe х16.
Поменял предыдущий звук на SoundBlaster Zx. Этот выглядит потрясающе!
И напоследок

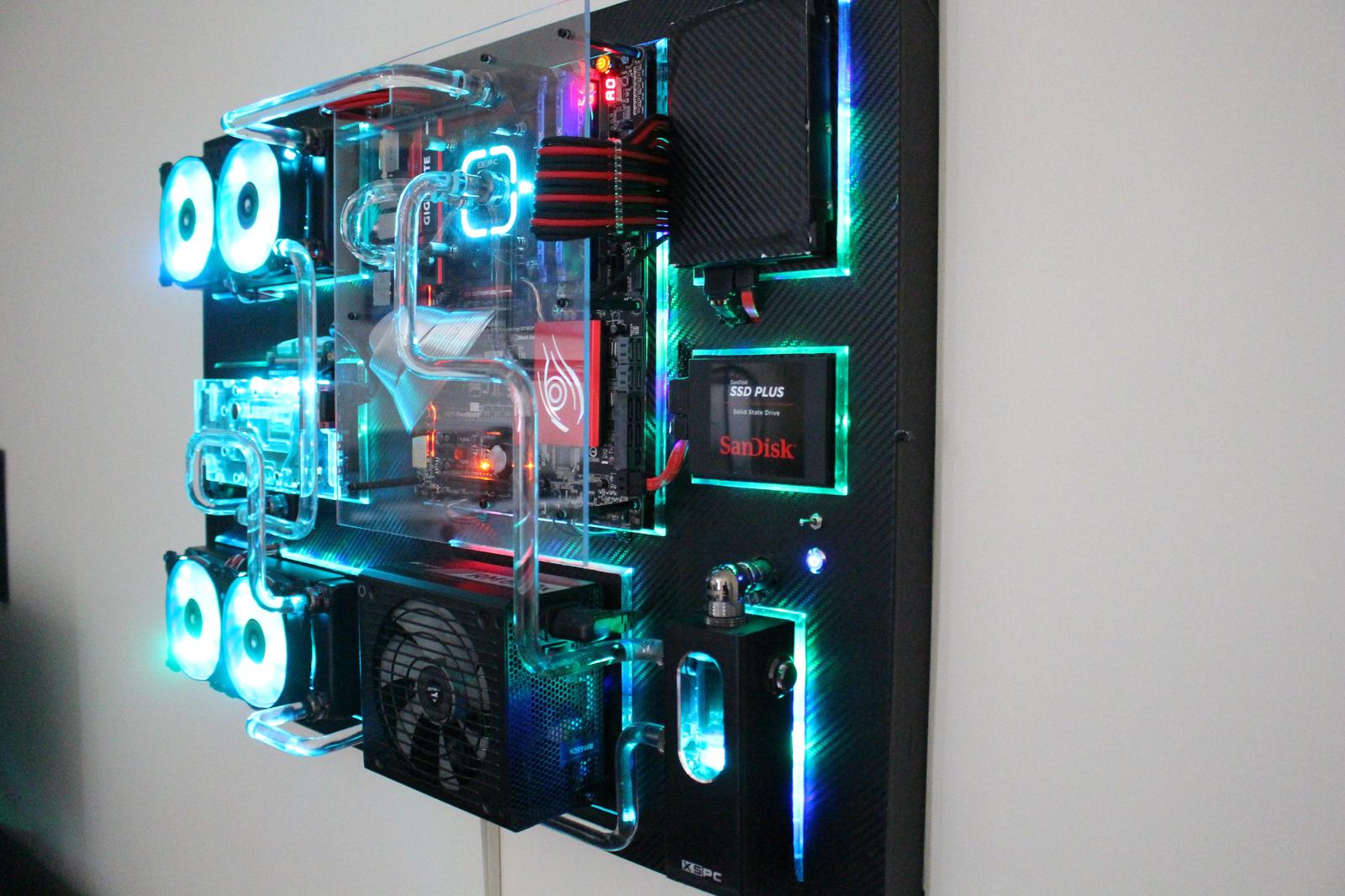

На данный момент все работает гладко. Установка имеет всего 2 вентилятора. На БП он едва шевелится, и еще один я поставил на чипсет - очень тихий. Помпа работает на самой низкой мощности, так что комп вышел довольно тихим. Единственная штука, которая раздражает - оказалось, что вне корпуса слышна работа некоторых компонентов. В моем случае это - жужжание видюх и 1ТВ винчестера.Хладагент EK UV очень чувствителен к ультрафиолету. Я знаю, что нельзя смешивать охлаждающие жидкости, чтоб сохранить их свойства, но черт возьми, если бы я использовал ее неразбавленной - не смог бы увидеть спирали в резервуаре. Для обеих контуров я взял примерно 1/8 от банки, остальное - дистиллированная вода.
