Зачастую даже «косметические» ремонтные работы в доме или квартире сопровождаются разрушением перегородок и других стен, перемещением розеток или выключателей. Одно дело, если данные процедуры выполняются в новостройке, другое — на объекте, сданном в эксплуатацию.
В последнем случае опасность демонтажа связана с тем, что под слоем штукатурки в стенах находятся электрические провода. Неправильная последовательность действий можно привести к смертельному удару током. Чтобы избежать подобных неприятностей, принято использовать специальные приборы. Ниже приведена основная информация, позволяющая создать детектор скрытой проводки своими руками.
Примечание. Если установкой электрической проводки занимались не вы, нельзя полностью быть уверенным в правдивости имеющихся схем. Возможно, впоследствии вносились какие-то изменения, но они не были зафиксированы в документах.

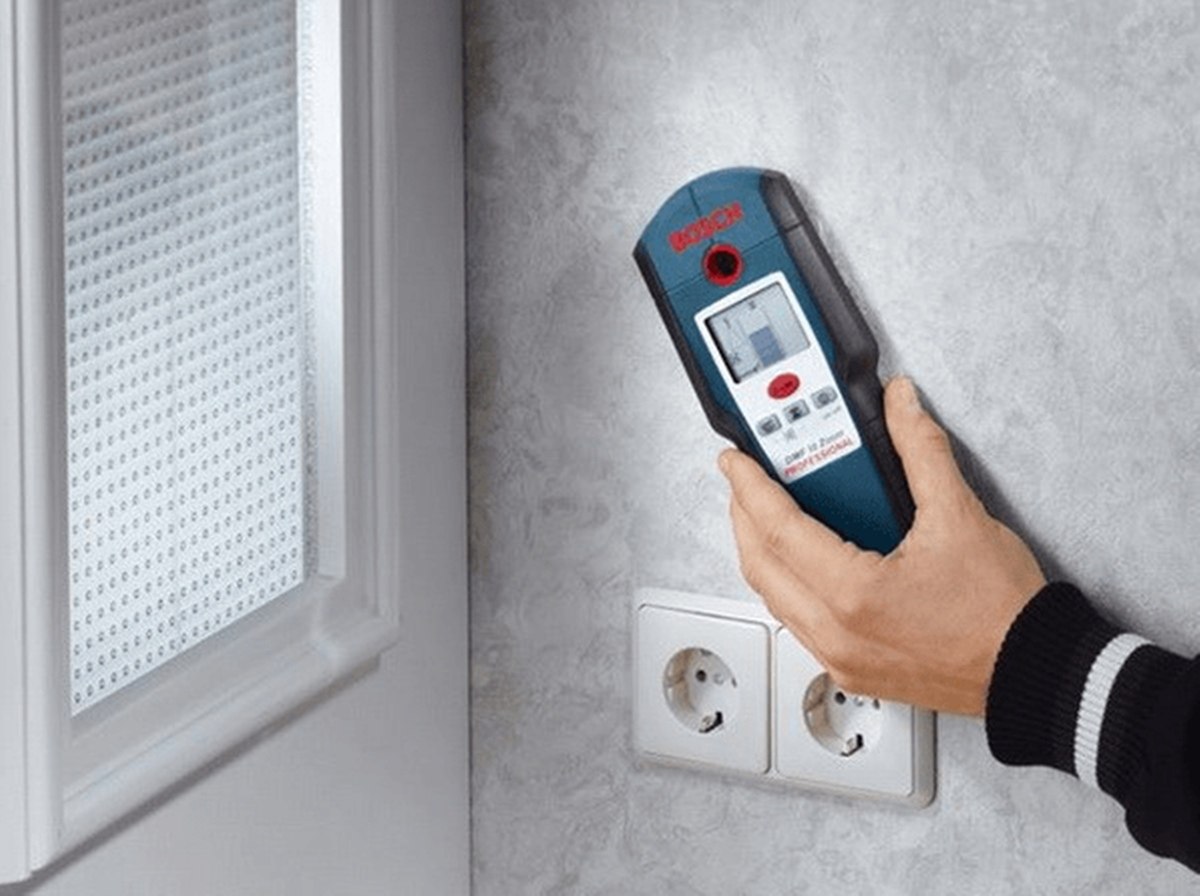

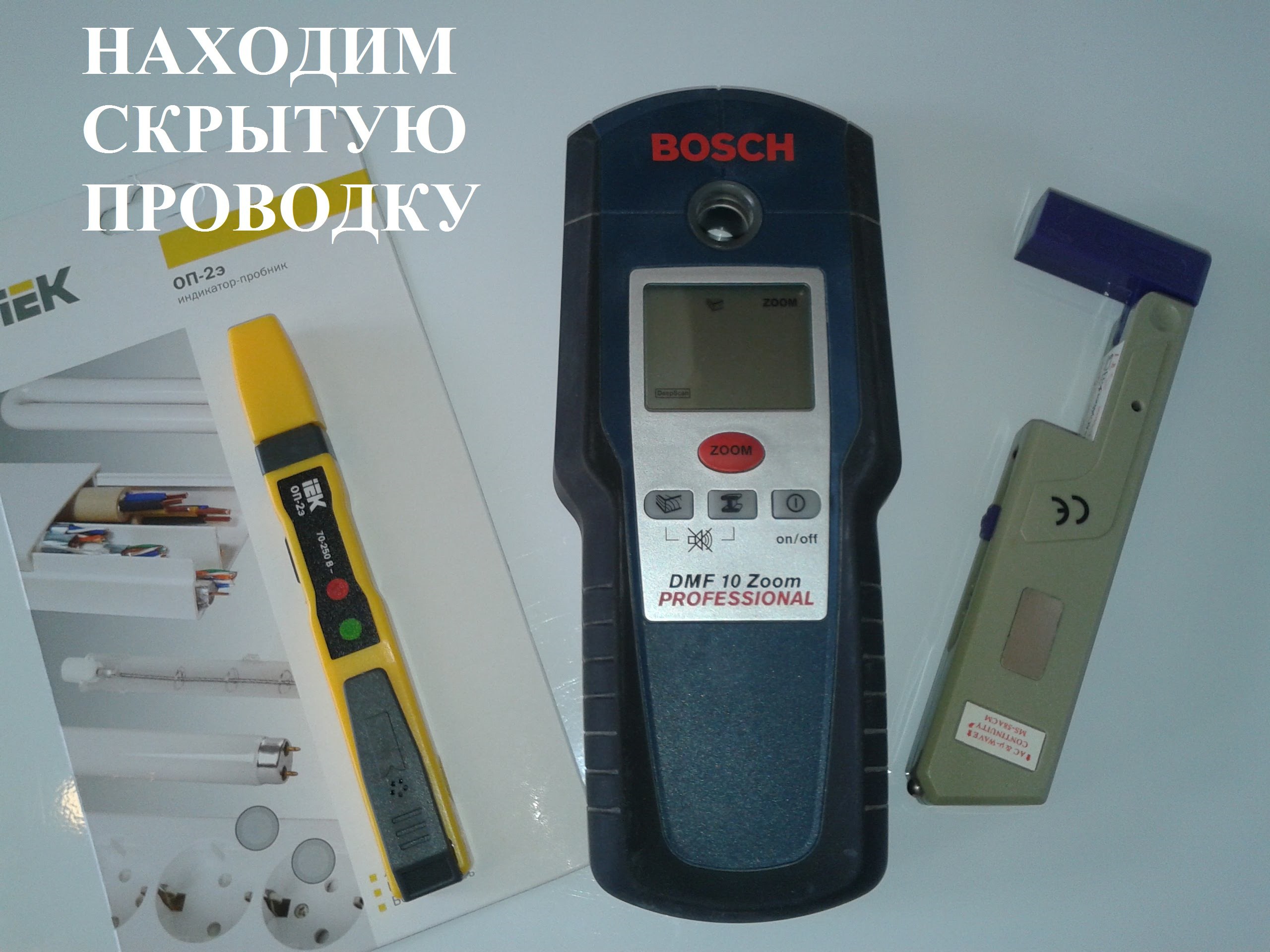

Предназначение сигнализаторов скрытой электрической проводки
Сигнализатор скрытой проводки иначе называется детектором переменного напряжения. Такое устройство используется для определения наличия тока в диапазоне действия. Главная особенность — отсутствие необходимости в подключении прибора к сети. Простое оборудование позволит обнаружить опасное напряжение, узнать, где расположены провода в бетонных и кирпичных стенах.

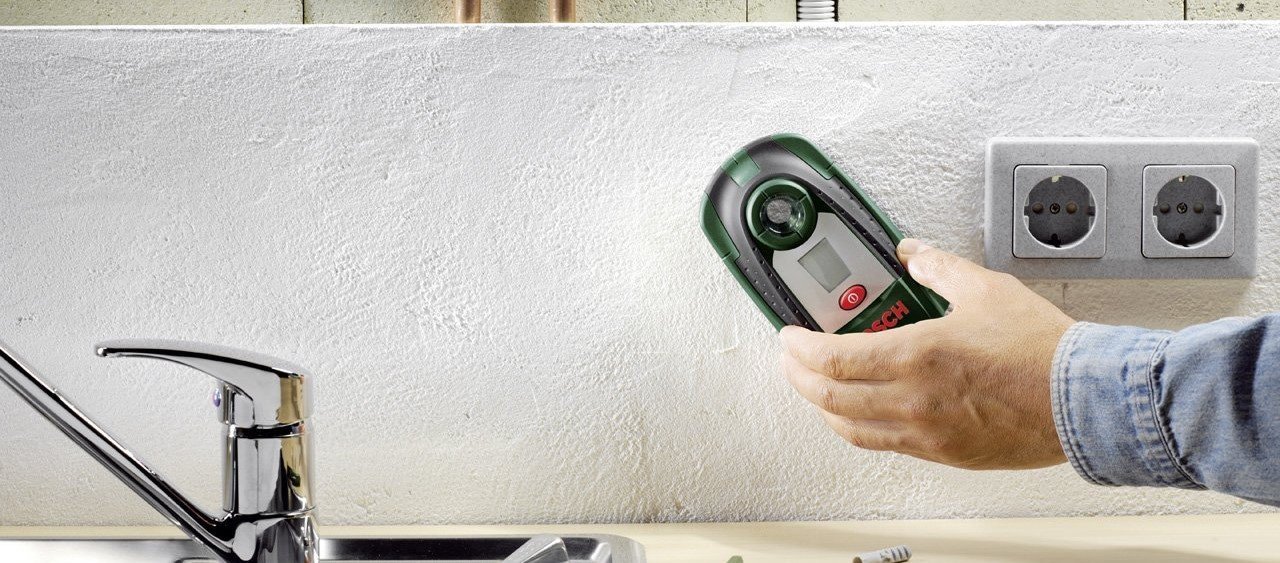

Это действие, которое важно выполнять перед штроблением или сверлением стен. В противном случае высока вероятность того, что сверло заденет проводку в стене. Это может привести ко многим негативным последствиям: неисправность всей системы, выход из строя инструмента, которым вы работали, получение увечий и другое.

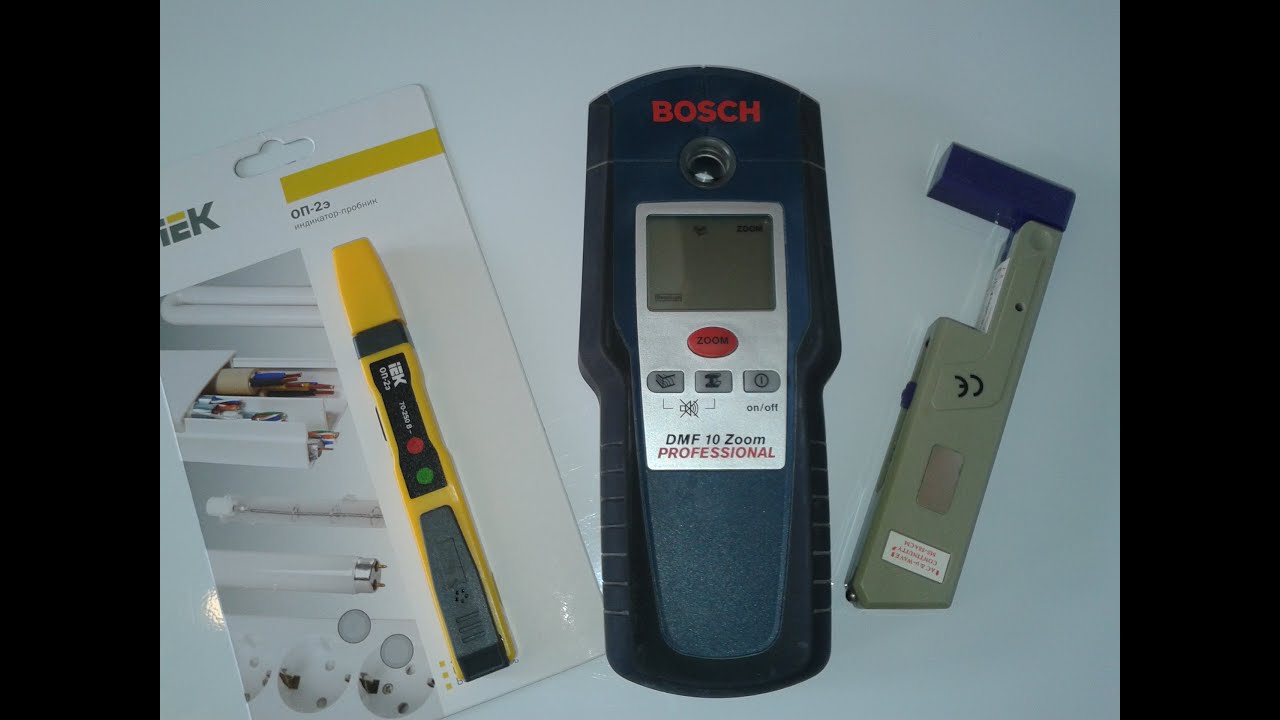

Покупные приборы в специализированных магазинах электротехники и инструментов хороши и точны, но стоят очень дорого. А тратить большие деньги на то, что может пригодиться раз в пятилетку, не хочется. Альтернативный способ — сконструировать самодельный детектор скрытой проводки своими руками. На его создание уйдет минимум времени и сил. Вы сохраните деньги, получив аналогичный результат.
Типы индикаторов
Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.
Рассмотрим их ниже:

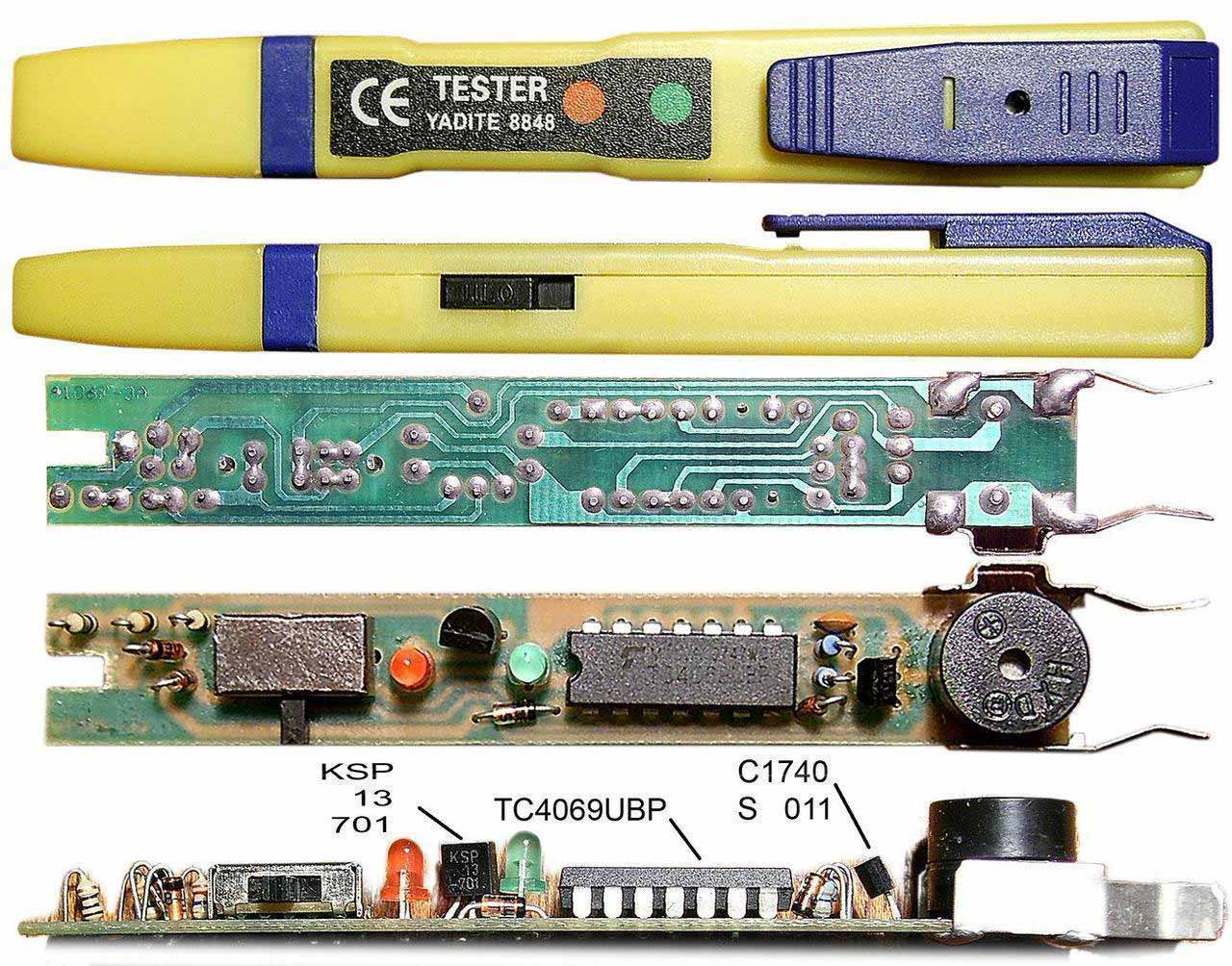

- Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
- Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
- Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
- Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.
Схемы индикаторов своими руками
Что касается методов оповещения об обнаружении проводки, детекторы делятся на несколько типов:
- акустические (звуковой сигнал);
- визуальные (информация на экране или мигающая лампочка);
- комбинированные (и звуковые, и видеосигналы).

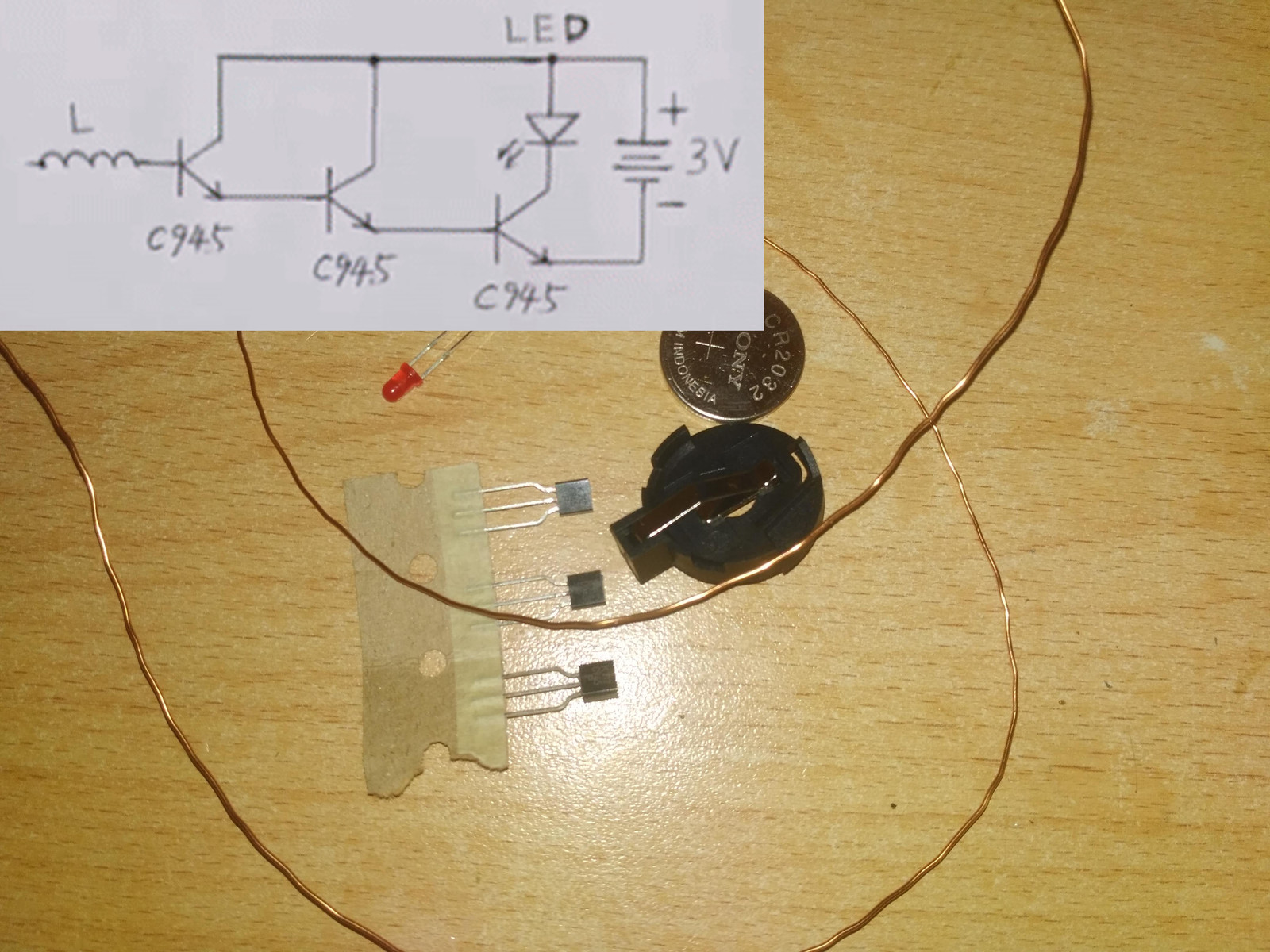

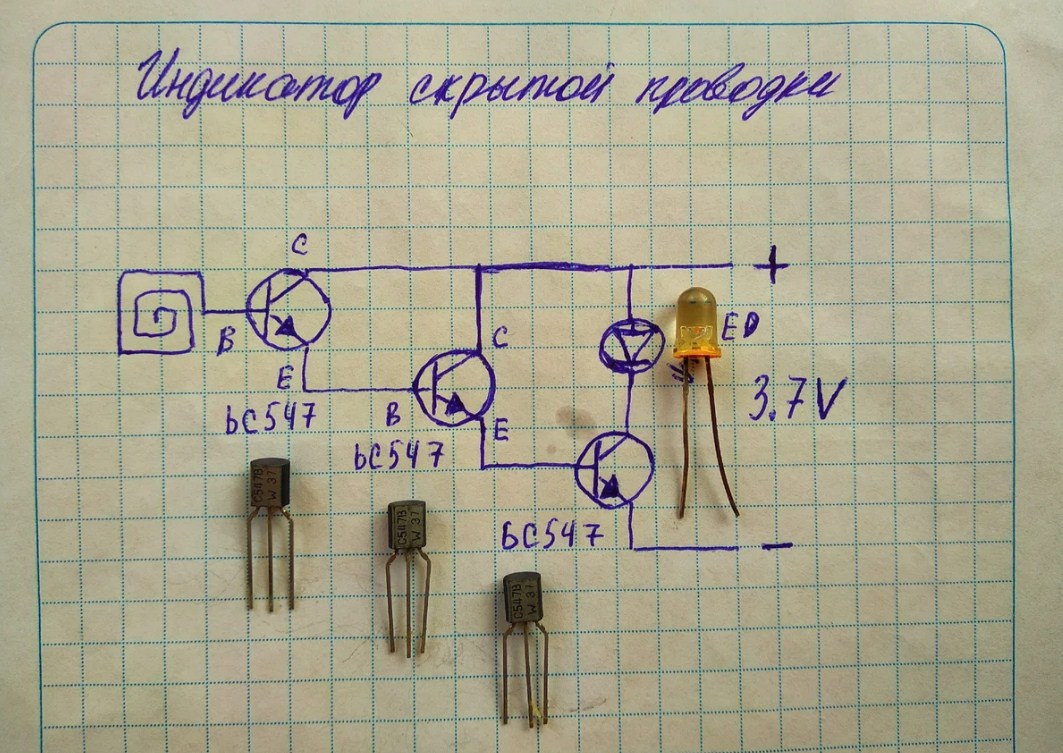

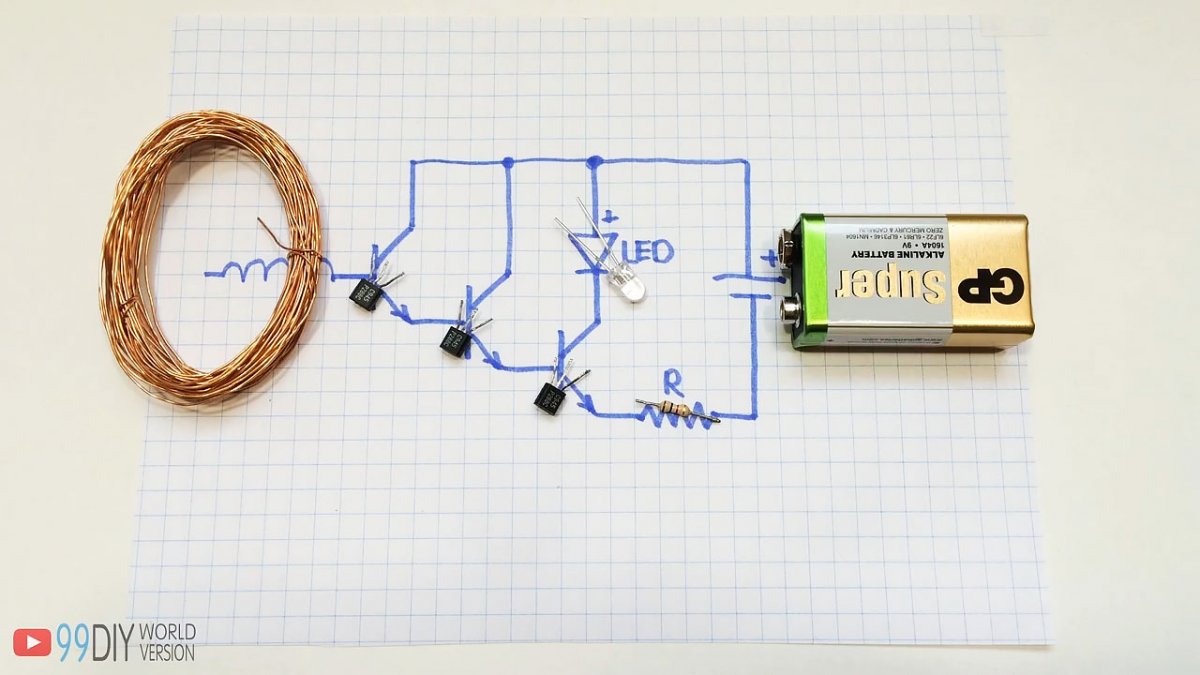

Ниже мы коротко расскажем о нескольких схемах построения самодельных сигнализаторов проводки. Независимо от выбранного варианта, после создания индикатора обязательно убедитесь в его работоспособности. Если будет нужно, то выполните калибровку.
Схема 1: искатель с акустической индикацией
Такой прибор для поиска скрытой проводки защищен от наведенного напряжения при помощи дополнительного сопротивления. Сам резистор устанавливается так, чтобы его можно было свободно исключить из системы, а устройство продолжило работать.
Схема детектора скрытой проводки со звуковой индикацией
Антенна изготавливается из медного проводника длиной от 50 до 150 мм. При обнаружении электрического провода под напряжением прибор начнет издавать треск, издаваемый пьезоэлементом. Чтобы повысить громкость оборудования, можно подключить такой элемент через мост.
Схема 2: детектор с акустической и визуальной индикацией
Еще одна несложная схема самодельного детектора. Его можно построить на простом микрочипе. Основной особенностью данного решения является наличие сопротивления 50 МОм и выше, защищающего устройство от наведенного напряжения. Устанавливать ограничительный резистор для светодиода необязательно: эту задачу решает используемый микрочип.
Схема 3: искатель на полевом транзисторе
Нетрудно будет сделать сигнализатор проводки, используя полевой транзистор. Для этого необязательно хорошо знать принципы электротехники.
Прежде чем начинать процесс сборки, нужно обзавестись следующими инструментами и компонентами:
- паяльник с канифолью и припоем;
- нож, пинцет и кусачки;
- транзистор модели КП303 или КП103;
- динамик 1500-2100 Ом (такие раньше использовались в старых домашних телефонах);
- батарейки на 1,5-9 В;
- выключатель;
- провода.
Особенностью работы с полевыми транзисторами является их уязвимость к электростатическому пробою. Поэтому важно выполнить заземление для металлических инструментов. Пинцет необходим для того, чтобы избежать соприкосновения с выводами данного элемента. Пальцами их трогать категорически запрещено!
Данный прибор будет работать по принципу улавливания электрического поля. Воздействуя на схему, электрическое поле меняет толщину n-p перехода, что уменьшает исток-сток или повышает проводимость сигнализатора. Все изменения соответствуют частоте сети, к которой подключены провода, формирующие поле. Поэтому сигнализатор будет издавать шум мощностью 50 Гц. Он будет возрастать по мере приближения к проводке.
Будьте осторожны при выполнении сборки, поскольку легко перепутать выводы на транзисторе. Управляющим выводом может быть затвор. Он фиксирует уменьшение или увеличение значения электрического поля. По этой причине транзистор стоит устанавливать в стальной корпус, коммутируемый с затвором. Он выполняет функцию антенны, принимая импульсы с проводки.
Чтобы визуально оповестить пользователя об обнаружении скрытых проводов, параллельно цепи исток-сток устанавливают стрелочный прибор с балластным сопротивлением (можно взять из магнитофона) либо монтируют миллиамперметр 1-10 кОм. Для подключения задействуют упругие одножильные провода. Чем ближе прибор к спрятанным проводам под напряжением, формирующим электрическое поле, тем сильнее будет сигнал.
Схема 4: с использованием Ардуино
Данная схема включена в статью просто для наглядного примера. Она является очень сложной, поэтому объяснять ее не имеет смысла. Те, кто разбираются в платах Ардуино, и без того знают, как построить на них детектор скрытой проводки.
Схема 5: сигнализатор обрыва провода
Это небольшое устройство может быть собрано и установлено внутри пустого корпуса от маркера. Антенна в данном случае выпускается через нижнее отверстие. Ее длина подбирается в соответствии с потенциальной глубиной залегания электропроводки. Обычно достаточно использовать антенну до 100 мм. Если провода спрятаны неглубоко, то можно обойтись длиной ножки на полевом транзисторе.
Функции тестера выполняет униполярный транзистор VT1. Как только затвор устройства будет расположен вблизи с проводами, понизится сопротивление на цепи сток-исток. В итоге будут открываться остальные транзисторы, включится светодиод, оповещающий об обнаружении проводки.
Полевой транзистор КП103 и светодиод АЛ307 могут быть заменены аналогичными изделиями. При выборе биполярных транзисторов особо не заморачивайтесь: используйте те, которые есть под рукой. Главное, найти устройство нужных мощности и проводимости. С другой стороны, должен быть высоким коэффициент передачи. Вместо КТ203 можно взять КТ361. Устанавливая КП103, проследите за тем, чтобы он был расположен горизонтально. Затвор компонента нужно загнуть так, чтобы он находился выше корпуса элемента.
Схема 6: на базе микросхемы К561ЛА7
Чтобы построить детектор обнаружения проводки данного типа, воспользуйтесь микросхемой К561Ла7, в которую следует добавить светодиод АЛ 307 или АЛ 336, а также батарейку на 3-15 В.
Стоимость схемы К561Ла7 составляет порядка 15-25 рублей. Антенна на входе подает сигнал, а светодиод, выполняющий функцию индикатора, будет оповещать вас о наличии напряжения. Логические компоненты следует вводить последовательно, поскольку на схеме К561Ла7 используются инверсивные выходы (когда есть сигнал на входе, его нет на выходе, и наоборот).
Универсальный детектор проводки
Для создания универсального сигнализатора скрытой проводки понадобятся знания в области радиостроения. Прибор конструируется на двух независимых блоках. Первый — искатель проводки под напряжением, второй — металлодетектор. Таким образом, вы сможете отыскать проводку, спрятанную в стальной металлоконструкции, или кабель, на который не подано напряжение сети. Устройство выполняет дополнительные задачи, связанные с поиском обесточенных проводов, арматуры, гвоздей и прочих металлических вещей.
Основная часть прибора состоит из двух усилителей КР140УД1208. В данном случае не используется звуковой сигнализатор. Транзистор КТ315 применяется для создания генератора высоких частот, а переменное сопротивление R6 помогает ему перейти к режиму возбуждения. Сигнал на выходе генератора выпрямляется за счет диода КД522. Компаратор, созданный на базе усилителя КР140УД1208ОУ, при помощи этого сигнала переводит генератор звуковых сигналов (К561ЛЕ5) в режим ожидания. При этом светодиод гаснет.
Вращая переменное сопротивление R6, транзистор КТ315 переходит в другой режим работы, близкий к порогу генерации. Состояние контролируется световым индикатором и звуковым генератором. Они будут выключены. Чтобы найти проводку, переместите прибор ближе к стене. Когда антенна из индуктивных катушек L1 и L2 окажется вблизи металла, изменится магнитное поле. Это приведет к срыву генерации, запуску компаратора и зажиганию светодиода. Пьезоизлучатель сформирует звук, частота которого соответствует 1000 Гц.
Малогабаритный металлодетектор
Главной особенностью сигнализатора данного типа является отсутствие необходимости в намотке катушки индуктивности, поскольку элемент заменен обмоткой реле. Изделие функционирует по принципу подсчета разностной частоты на двух генераторах. Один из генераторов будет менять частоту колебаний при сближении с объектом, внутри которого есть скрытый металлический предмет.
Основными компонентами являются генераторы LC и RC. К ним добавляют смеситель, компаратор и два каскада — выходной и буферный. Частота работы обоих генераторов приблизительно одинаковая. После прохождения через смеситель на выходе появляются три частоты. Последняя представляет собой разность двух предыдущих. Специальный фильтр высчитывает эту разность и подает сигнал на компаратор, который создает меандр с той же частотой. Формируются импульсы, которые человек слышит в виде потрескиваний. Частота звука такого потрескивания позволяет обнаружить проводку.
Нестандартные способы поиска скрытой проводки
Обнаружить скрытую проводку можно не только при помощи специализированного детектора. Можно воспользоваться и другими средствами. Мало у кого есть дома компас, однако при наличии данного инструмента можно самостоятельно найти провода в стене. Дайте нагрузку на электрическую линию, следите за отклонением стрелки, которая укажет на кабель.
Второй вариант намного эффективнее, но основан на приблизительно том же действии — силе магнита. К отрезку нити привяжите магнит, изготовленный из неодима. Ведите его вдоль перегородки или стены. Магнит будет отклоняться каждый раз вблизи арматуры или провода. Электрический ток генерирует магнитное поле, на которое реагирует самодельный инструмент.
Таким образом, для поиска скрытой проводки необязательно покупать дорогостоящие профессиональные приборы. Детекторы и сигнализаторы можно создать из подручных средств и недорогих компонентов из магазина электроники. Существуют более простые методы, однако помните, что поиск проводки при помощи магнита с ниткой позволяет получить не самые достоверные результаты.
При выполнении ремонта или даже при необходимости повесить на стену часы или картину исполнителю работ приходится сталкиваться с проблемой скрытых кабелей. Конечно, при прокладке проводки в новом доме или квартире желательно составить схему её расположения. И такая проблема в будущем не возникнет. Однако если ремонт был не капитальным или схема расположения кабелей в стенах давно потеряна, желательно проверить место сверления отверстия с помощью специального устройства – «искателя». “Искатель” поможет вам проверить место сверления
Классификация приборов
Существует три основных вида детекторов скрытых кабелей:
- электростатические, одни из самых простых приборов;
- электромагнитные, которые реагируют не на все провода, а только на кабели с подключенной нагрузкой;
- детекторы металлов, определяющие наличие металлических деталей.
Ещё один часто встречающийся вариант – комбинированный искатель проводки, использующий для поиска сразу несколько способов. Каждый вид этих устройств имеет свои преимущества и недостатки. А, при наличии опыта и желания, все они могут быть изготовлены своими силами.
Электростатические искатели
Приборы этого типа позволяют обнаружить электромагнитное поле от находящейся под напряжением проводки. Конструкция этих искателей самая простая. А к особенностям работы с ними можно отнести:
- необходимость наличия тока в проводах. Если электричество отключено, кабели обнаружить не получится;
- работая с детектором, следует предварительно настроить подходящую чувствительность. Иначе можно не обнаружить слишком глубоко расположенную проводку или, наоборот, постоянно реагировать на ложные срабатывания;
- поиски проводов в отсыревших стенах или внутри конструкций со встроенной арматурой чаще всего не приводят к положительному результату.
Популярность приборов обусловлена их низкой стоимостью и приемлемой эффективностью. В списке часто покупаемых потребителями устройств этого типа есть известная модель Дятел Е121, и ряд других недорогих устройств. Однако сделать их своими руками тоже можно – это будет ещё дешевле по сравнению с покупкой уже готового прибора, и займёт не слишком много времени.
Электромагнитные приборы
Сигнализаторы этого типа позволяют найти проводку по исходящему от неё электромагнитному излучению. Как и электростатическое оборудование, они обнаруживают скрытые кабели только под напряжением. Более того, для гарантированного обнаружения требуется, чтобы к этой линии был подключен какой-то электроприбор мощностью не меньше 1000 Вт – чего невозможно сделать, если скрытый провод не подключён к розетке.

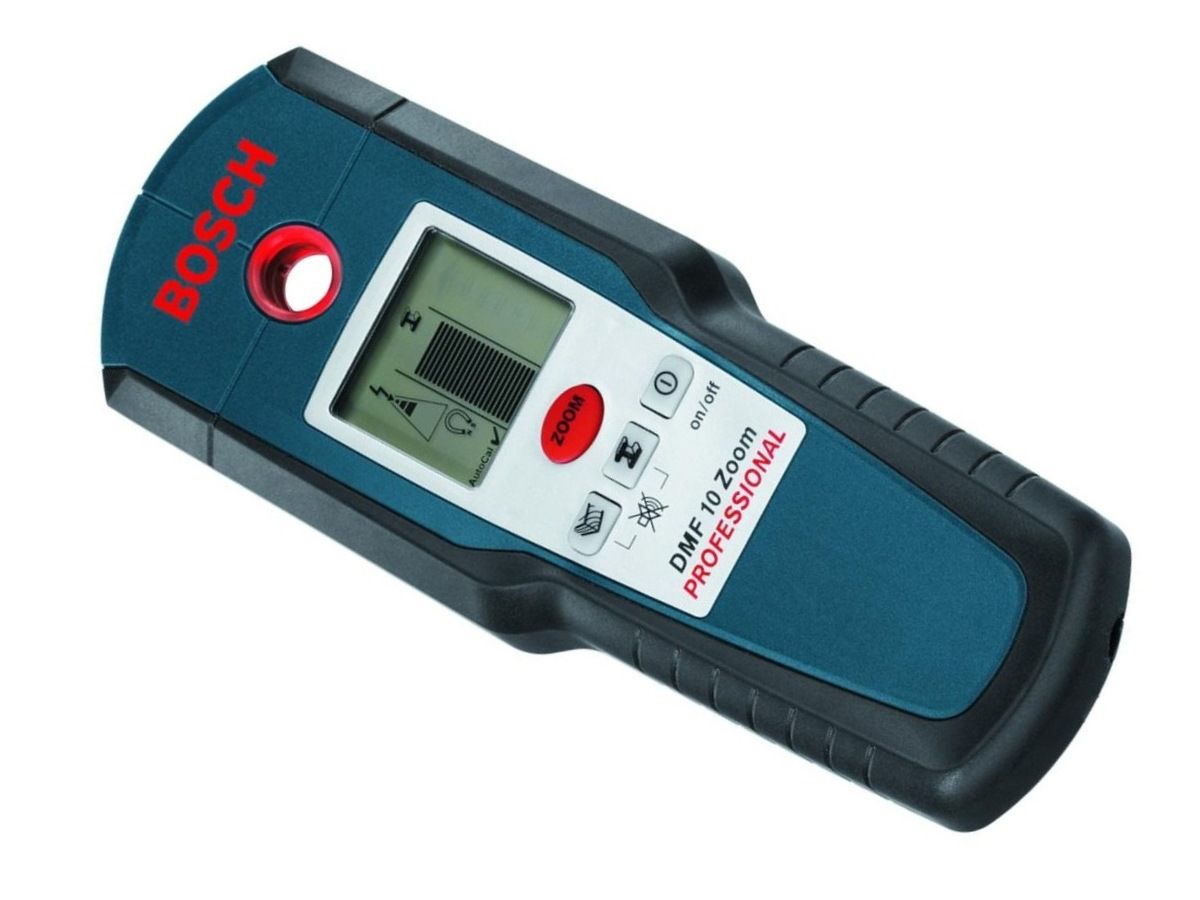

Металлодетекторы
Детекторы металла можно назвать одними из самых эффективных искателей. С их помощью можно обнаружить провода даже при отключенном напряжении. Однако у них есть и определённый недостаток – вместе с поиском металлических кабелей приборы реагируют и на другой металл, который может оказаться внутри стены, пола или потолка. А, уменьшая чувствительность оборудования, можно просто не заметить достаточно заглублённый кабель.
Принцип действия оборудования основан на создании электромагнитного поля, вызывающего возмущения внутри металлического провода. Детектор реагирует на большинство металлов и может быть использован для поиска не только проводки, но и других скрытых деталей – от шурупов и болтов до арматуры. Стоимость такого прибора выше, и сделать его в домашних условиях труднее.
Комбинированные устройства
Оборудование комбинированного типа совмещает в себе сразу несколько (обычно – два) вида детекторов. Это заметно повышает эффективность поиска, позволяя гарантировать, что в месте сверления точно не будет ни одного скрытого кабеля. Одним из таких приборов является искатель TS-75, схема которого совмещает металлодетектор и электростатический вариант.

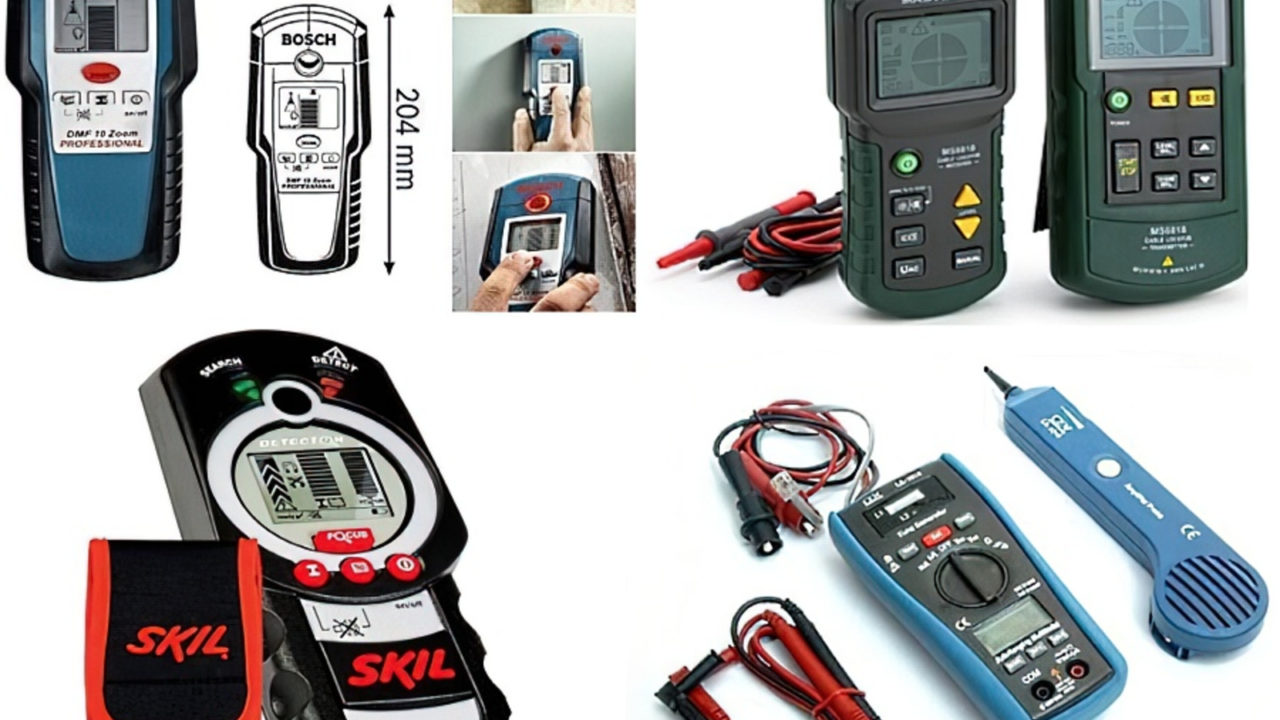

Цена оборудования
Стоимость детекторов проводки отличается в зависимости от моделей, марок и функциональности. Кроме того, на сумму, которая будет потрачена на приобретение такого искателя, зависит от назначения прибора, которое может быть бытовым или промышленным. Также стоит учесть страну, в который был выпущен прибор.
Устройства китайского производства (особенно, малоизвестной марки) обойдутся дешевле – но не обязательно прослужат своему владельцу хотя бы несколько лет. А сходные по характеристикам европейские модели можно купить в 3–4 раза дороже – но их чувствительность будет выше, а срок эксплуатации значительно больше.
Следует знать: Некоторые детекторы, изготовленные самостоятельно, могут оказаться более эффективными по сравнению с бюджетными заводскими моделями.
Искатель своими руками
Для домашнего использования обычно достаточно и искателя скрытой проводки своими руками, схемы которого можно назвать бюджетными. И, хотя высокой точности с помощью такого прибора добиться не получится, его возможностей хватит на поиск большинства кабелей внутри стен и других конструкций. В результате владелец этого устройства и получит определённую экономию на покупке недешёвого детектора, и предотвратит повреждение электропровода при выполнении ремонтных работ.
Для сборки самого простого в изготовлении искателя понадобится приготовить:
- микросхему, которая окажется достаточно чувствительной к электромагнитному или электростатическому излучению. Для примера можно взять модель К561ЛА7, покупка которой не нанесёт большого ущерба вашему бюджету;
- кусок медного провода длиной от 5 до 15 см, который будет применяться в качестве антенны детектора. Оптимальный вариант для такого искателя – 8-сантиметровый отрезок;
- пьезоэлемент, с помощью которого можно определить, когда детектор обнаружил электромагнитные волны. В качестве этого устройства можно использовать миллиамперметр из старых магнитофонов или элемент из электронных часов.
Последней деталью, наличие которой позволяет начать сборку, является источник питания. Из-за того что схема требует 9В напряжения, в качестве батарейки выбирается элемент типа «Крона». Хотя можно использовать с этой же целью и 6 пальчиковых аккумуляторов.
Сборка конструкции
Собирать прибор можно с помощью печатной платы или навесного монтажа. Второй вариант применяется чаще и заключается в выполнении следующих действия:
1. Уложить микросхему на лист плотного картона, в котором требуется проделать 14 отверстий для её ножек;
2. Зафиксировать конструкцию, воткнув ножки в отверстия, и спаять все элементы конструкции;
3. Найти подходящий корпус, в котором будет размещаться схема, установить её внутрь, оставив с одной стороны место для источника звука;
4. Установить в цепи переключатель, благодаря которому прибор можно включать и выключать, не доставая батарейку.
Правильно собранный прибор достаточно эффективно определяет скрытую проводку. При поднесении к стенам, внутри которых находятся скрытые кабели, собственноручно собранное устройство издаёт небольшой треск.
Другие способы поиска
Найти провода, скрытые в ограждающих конструкциях, можно и, не занимаясь сборкой детектора, для которой может понадобиться определённый опыт в изготовлении радиоприборов. Для этого пользуются такими методиками:
- визуальным определением проводов (сдиранием обоев);
- использованием для поиска радиоприёмника. Прибор настраивается на частоту 100 кГц, после чего им проводят возле стены. В месте прокладки скрытого провода приёмник начинает шуметь;
- определением кабелей по расположенным на стенах розеткам. Как правило, провода идут от электроточек по прямой линии к ближайшему углу.
Ещё одна схема предусматривает подключение катушечного электромагнитного микрофона к компьютеру или магнитофону. В месте прокладки кабеля прибор может издавать жужжащий звук. А у владельцев смартфонов с ОС Андроид есть ещё один дополнительный способ – скачать специальную программу Metal Sniffer и попробовать использовать телефон как металлоискатель. Принцип действия такого смартфонного детектора основан на наличии у большинства моделей встроенного компаса для навигации.
Подведение итогов
Наличие в квартире или доме детектора скрытых кабелей позволит повысить безопасность проведения ремонта. И, если возможности покупки дорогостоящего искателя нет, его может заменить устройство, изготовленное своими руками. Хотя его эффективность будет ниже, и найти кабель внутри железобетонной стены, скорее всего, не получится.
Прежде чем повесить шкафчик, полку или картину нужно проверить: нет ли под штукатуркой электрической проводки? Тем более если рядом находится розетка, выключатель… В этом однозначно может сказать только тот, кто её прокладывал. Есть второй вариант: собрать простой искатель скрытой проводки.
Искатель скрытой проводки на одном полевом транзисторе с наушником
Для обнаружения скрытой электропроводки в большинстве случаев вполне достаточно простейшего устройства, состоящего из полевого транзистора, головного телефона и одного-трех элементов питания.
Принцип действия устройства основав на свойстве полевого транзистора изменять свое сопротивление под действием наводок на выводе затвора. Транзистор VT1 — типа КП103, КП303 с любым буквенным индексом (у последнего вывод корпуса соединяют с выводом затвора). Телефон BF1 — высокоомный, сопротивлением 1600…2200 Ом Полярность подключения батареи питания GB1 роли не играет.
При поиске скрытой проводки корпусом транзистора водят по стене и по максимальной громкости звука частотой 50 Гц (если это электропроводка) или радиопередачи радиотрансляционная сеть) определяют место прокладки проводов. Индикатором может служить не только головной телефон, но и омметр (изображен штриховыми линиями) или авометр, включенный в этот режим работы. Источник питания GB1 и телефон BF1 в этом случае не нужны.
Антенной может служить отрезок медного провода длиной 5 — 8 см., площадка фольги на плате размером примерно 55 х 12 мм. или небольшая цилиндрическая спираль из провода диаметром 0,5…0.8 мм., подсоединённая к затвору транзистора.
Искатель со светодиодом
Также простой детектор скрытой проводки, выполненный на одном полевом транзисторе (КП501 с любым буквенным индексом).
Электрическое поле с частотой сети 50 Гц создает микромощную ЭДС в антенне, которая представляет собой кусок обычного медного провода длиной 15…30 см. На затворе VT1 появляется напряжение, что приводит к открытию транзистора и возникновению тока через светодиод. Он загорается. Напряжение питания устройства должно быть не менее 6 В. Возможная замена транзистора — КП502, КП503, КП504 и КП505, но лучше всего использовать транзистор КП504, т.к. его напряжение отсечки составляет всего 0,6 В.
Е.Артюхов, журнал “Радиолюбитель”.
Искатель со стрелочным индикатором
Похожий искатель тоже на одном полевом транзисторе представлен ниже. В нагрузке транзистора стоит стрелочный индикатор.
Для питания индикатора достаточно батарейку, напряжением 1,5 В. Полевой транзистор — любой из серий КП302, КП303,
Резистор R1 подобрать так, чтобы при отсутствии электрического поля стрелка находилась на 0.
(dinistor.net.ru)

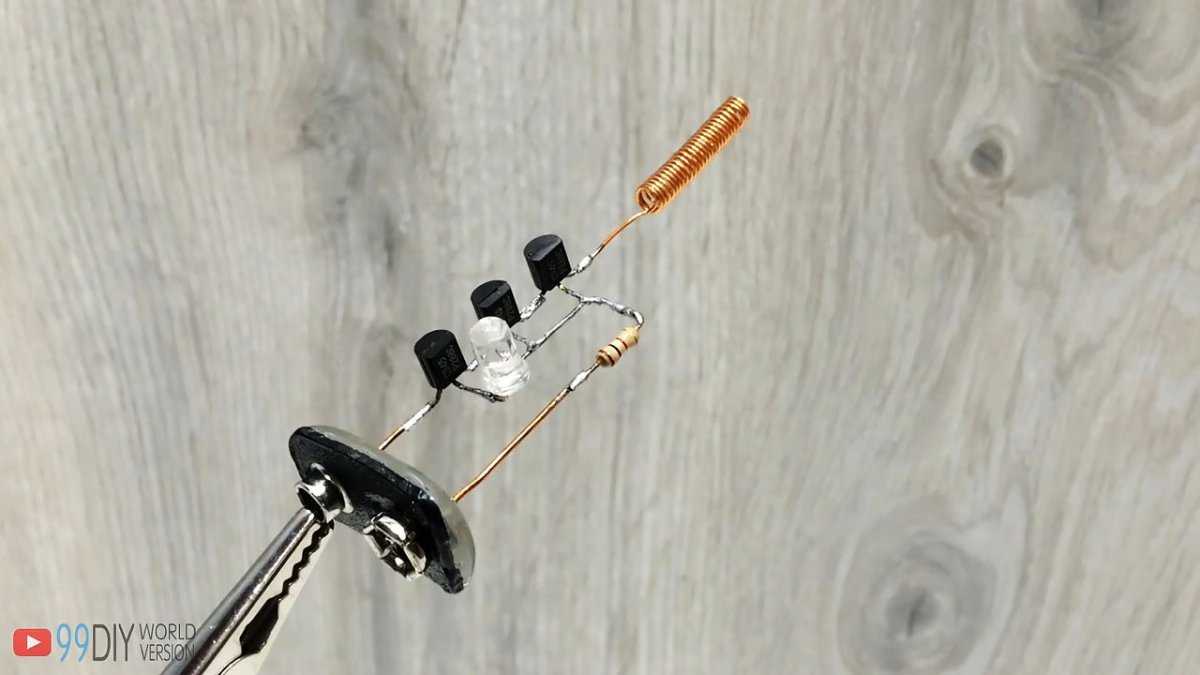

Искатель на трёх транзисторах
Для определения места прохождения скрытой электрической проводки поможет сравнительно простой искатель проводки, выполненный на трех транзисторах. На двух биполярных транзисторах (VT1, VT3) собран мультивибратор, а на полевом (VT2) — электронный ключ.
Принцип действия искателя основан на том, что вокруг электрического провода образуется электрическое поле — его и улавливает искатель.
Если нажата кнопка выключателя SB1, но электрического поля в зоне антенного щупа WA1 нет либо искатель находится далеко от сетевых проводов, транзистор VT2 открыт, мультивибратор не работает, светодиод HL1 погашен.
Достаточно приблизить антенный щуп, соединенный с цепью затвора полевого транзистора, к проводнику с током либо просто к сетевому проводу, транзистор VT2 закроется, шунтирование базовой цепи транзистора VT3 прекратится и мультивибратор вступит в действие. Начнет вспыхивать светодиод. Перемещая антенный щуп вблизи стены, нетрудно проследить за прохождением в ней сетевых проводов.
Прибор позволяет отыскать и место обрыва фазного провода. Для этого нужно включить в розетку нагрузку, например настольную лампу, и перемещать антенный щуп прибора вдоль проводки. В месте, где светодиод перестает мигать, нужно искать неисправность.
Полевой транзистор может быть любой другой из указанной на схеме серии, а биполярные — любые из серий КТ312, КТ315 или импортные аналоги С1815, 2N3904 и т.п. Все резисторы — МЛТ-0,125, оксидные конденсаторы — К50-16 или другие импортные малогабаритные, светодиод — любой из серии АЛ307, источник питания — батарея «Крона» либо аккумуляторная батарея напряжением 6…9 В, кнопочный выключатель SB1 — КМ-1 либо аналогичный.
Антенный щуп представляет собой конический пластмассовый колпачок, внутри которого находится металлический стержень с резьбой. Стержень крепят к корпусу гайками, изнутри корпуса надевают на стержень металлический лепесток, который соединяют гибким монтажным проводником с резистором R1 на плате.
Антенный щуп может быть иной конструкции, например, в виде петли из отрезка толстого (5 мм) высоковольтного провода, используемого в телевизоре.
Длина отрезка 80…100 мм, его концы пропускают через отверстия корпуса и припаивают к соответствующей точке платы.
Желаемую частоту колебаний мультивибратора, а значит, частоту вспышек светодиода можно установить подбором резисторов R3, R5 либо конденсаторов C1, C2. Для этого нужно временно отключить от резисторов R3 и R4 вывод истока полевого транзистора и замкнуть контакты выключателя.
Если при поиске места обрыва фазного провода чувствительность прибора окажется чрезмерной, ее нетрудно снизить уменьшением длины антенного щупа или отключением проводника, соединяющего щуп с печатной платой.
(Радио №8, 1991 г., стр.77)
Общее для всех искателей
Почти все детали прибора размещены на печатной плате из одностороннего фольгированного стеклотекстолита толщиной 1 мм.
Плату размещают в корпусе из диэлектрического материала так, чтобы антенна оказалась в передней части прибора и была удалена от руки.
Корпусом искателя может стать пластмассовый пенал. В его верхнем отсеке крепят плату, в нижнем — располагают батарею.
С боку располагают выключатель питания SA1, на лицевой стороне корпуса светодиод HL1, головной телефон или стрелочный индикатор.
Все схемы просты и доступны для сборки начинающим радиолюбителям. Собранные без ошибок искатели в налаживании не нуждаются.
Искатели работоспособны при включенной (действующей) электропроводки, их можно также использовать для контроля работы системы зажигания автомобилей. Для этого нужно поднести антенну искателя к высоковольтным проводам, по миганию светодиода определяют цепи, на которые не поступает высокое напряжение или отыскивают неисправную свечу зажигания.
Их можно также использовать в качестве искателя негодной лампы в электрической гирлянде.
ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ
П О П У Л Я Р Н О Е:
Прибор для определения скрытой проводки: сигнализатор, индикатор, детектор скрытой проводки.
Каждый раз, когда мы сверлим отверстие в стене, то всегда имеется опасность повредить внутреннюю проводку. Что нужно предпринять, что бы случайно не повредить проводку? Для этого необходимо специальным прибором проверить ее наличие на данном участке стены, отметить место кабеля и минуя ее переразметить места для сверления.
А что, если проводка имеет разрыв? Как найти место обрыва?
Прибор для поиска скрытой проводки.
Extech DA30 — бесконтактный датчик переменного тока.
Работает в диапазоне от 200мА до 1000А, определяет наличие электромагнитного поля создаваемый переменным напряжением.
Способен работать через экранированные провода, кабель-каналы, металлические части выключателей и распределительные коробки.
Ручная установка позволяет отрегулировать чувствительности прибора для обнаружения проводки через стены.
Имеет звуковую и визуальную индикацию.

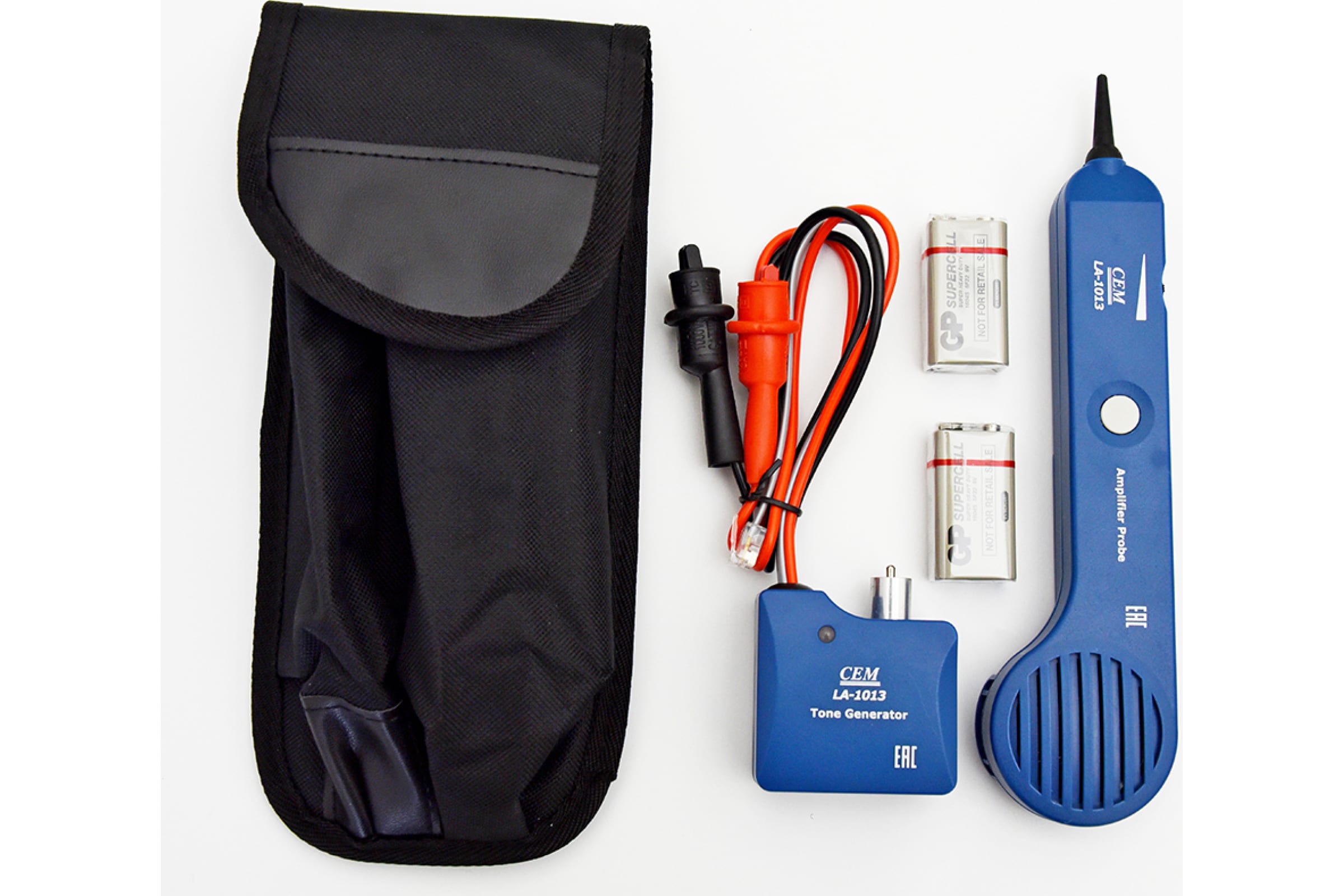

В комплект поставки прибора нахождения скрытой проводки входит карманный зажим с четырьмя батареями таблеточного типа LR44.

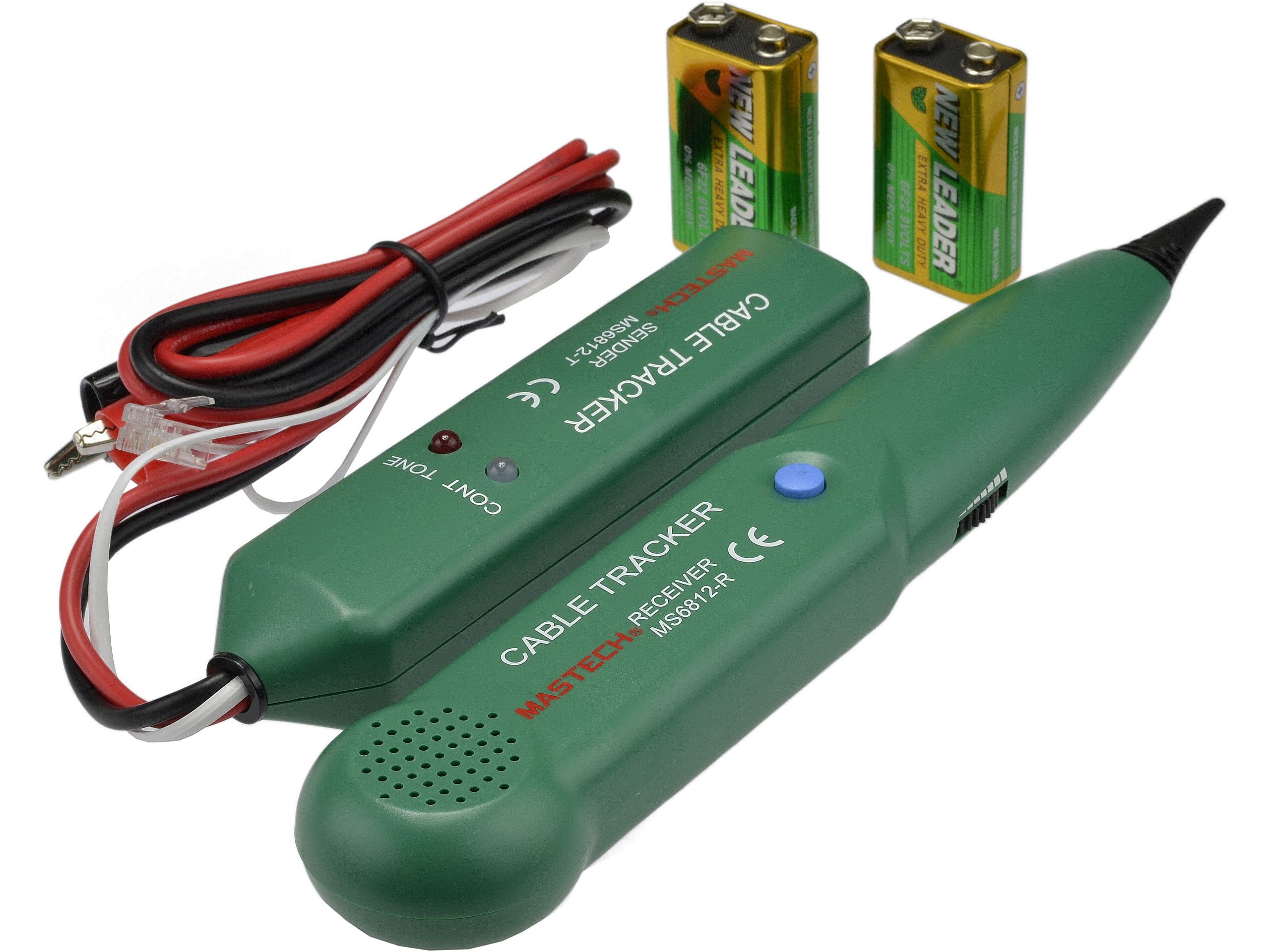

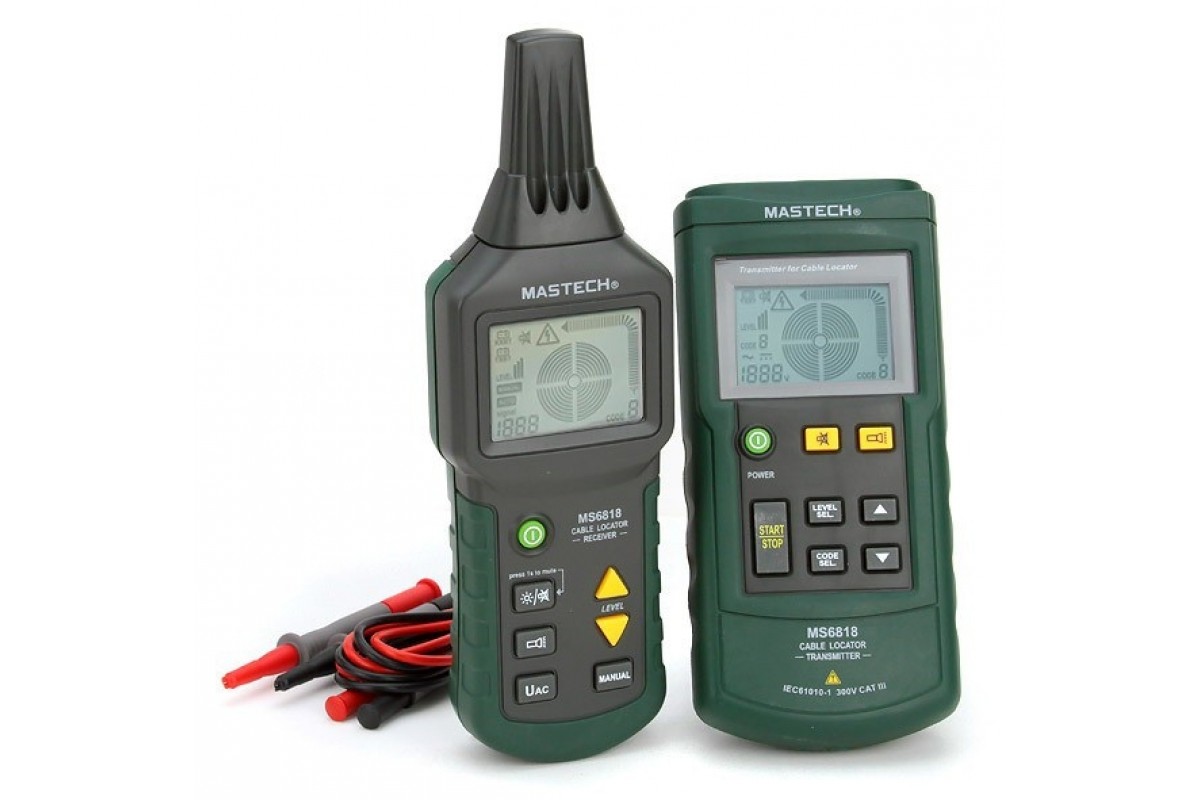

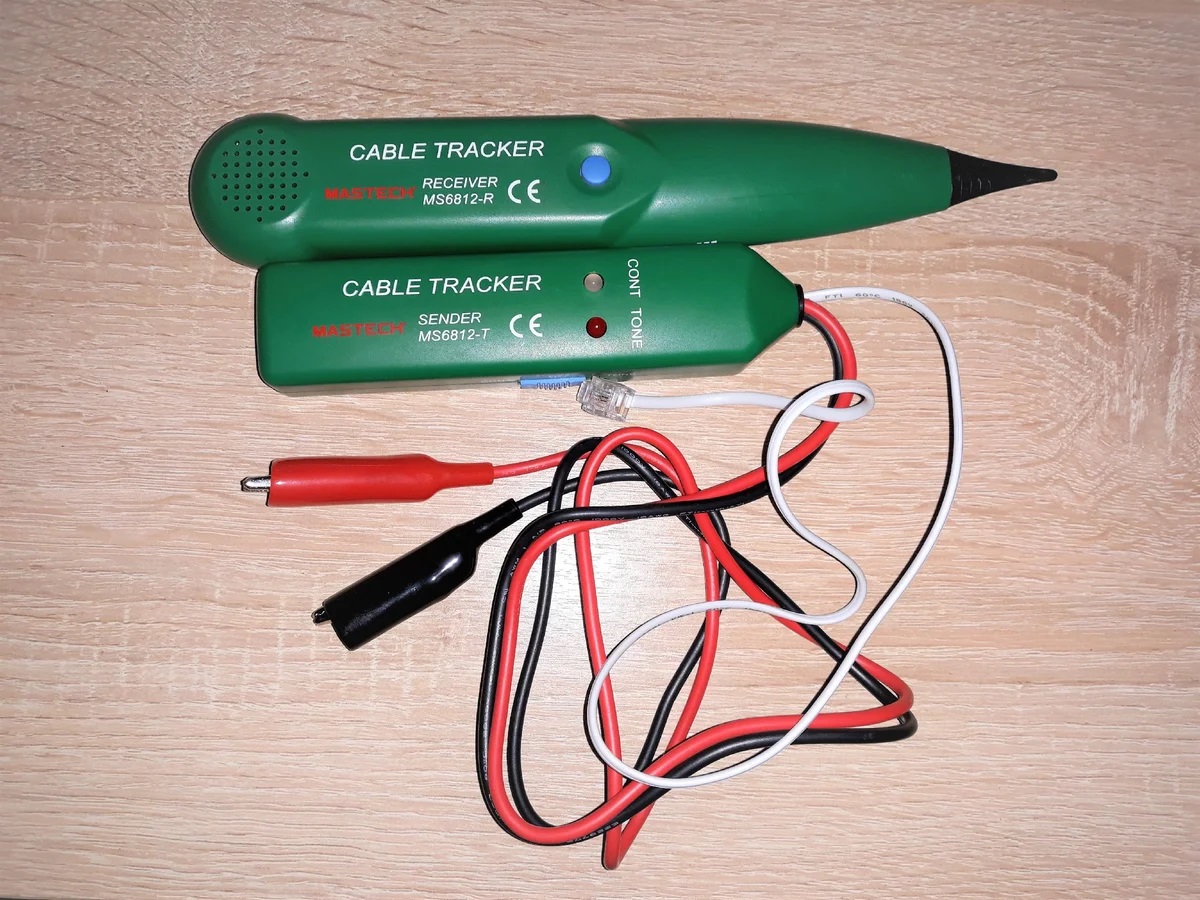

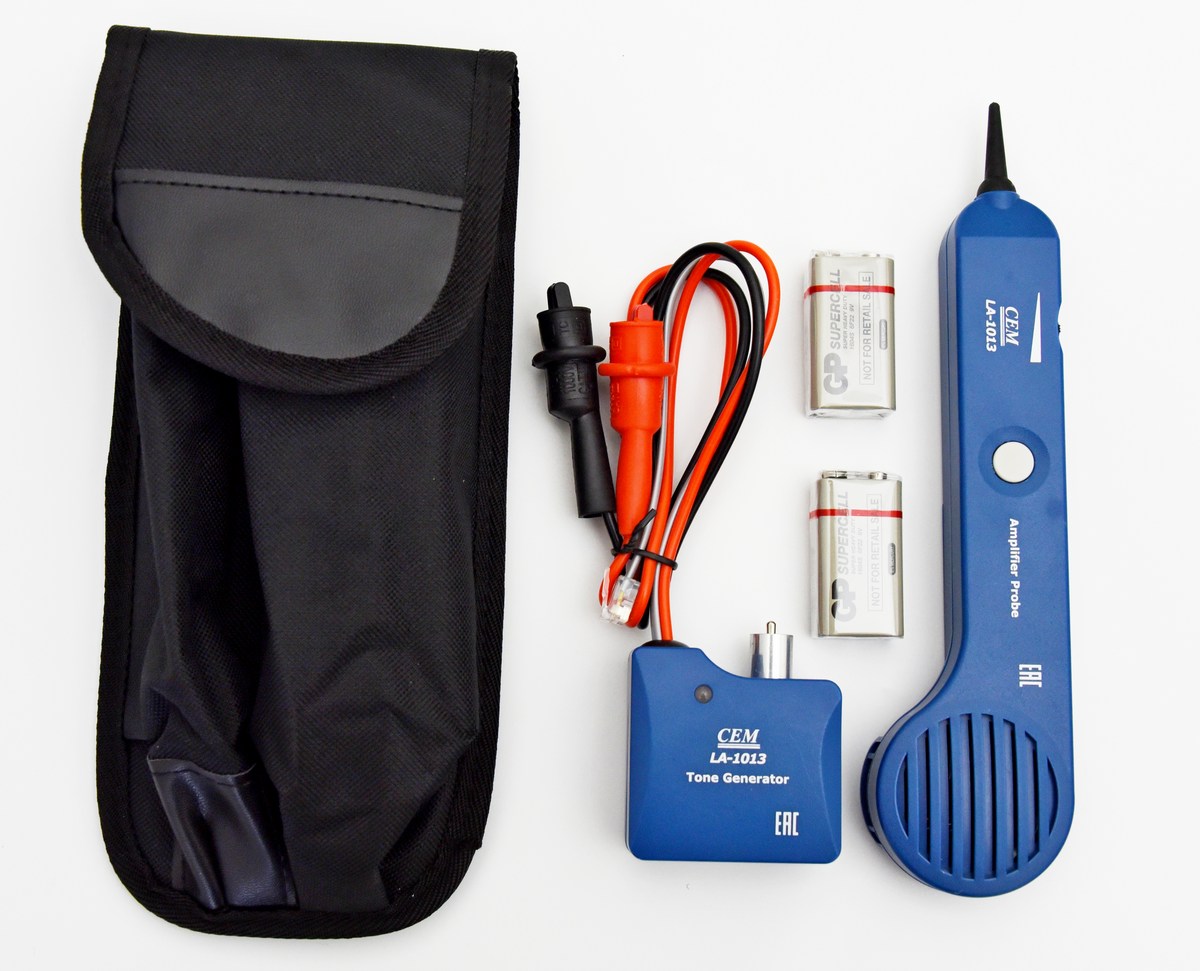

Отдельные модели приборов для поиска скрытой проводки имеют возможность определить даже когда он находится без напряжения.
Обычно порядок работы с таким прибором следующий:
1. Подключаем звуковой генератор к кабелю
а. Для кабелей с одним концевым коннектором подсоединяем красный зажим типа крокодил к проводу, а чёрный зажим к заземлению корпуса устройства.
б. Для проводов без концевого коннектора подсоедините красный зажим к одному проводу, а чёрный зажим к другому проводнику.
в. Для кабелей с модульными соединителями вставляем модули RJ11 непосредственно в соответствующий коннектор кабеля.
2. Устанавливаем переключатель звукового сигнала (Tone) в положение «Вкл.» (нажимаем кнопку).
3. На индуктивном пробнике нажимаем на копку которая находится сбоку «Вкл./Выкл.».

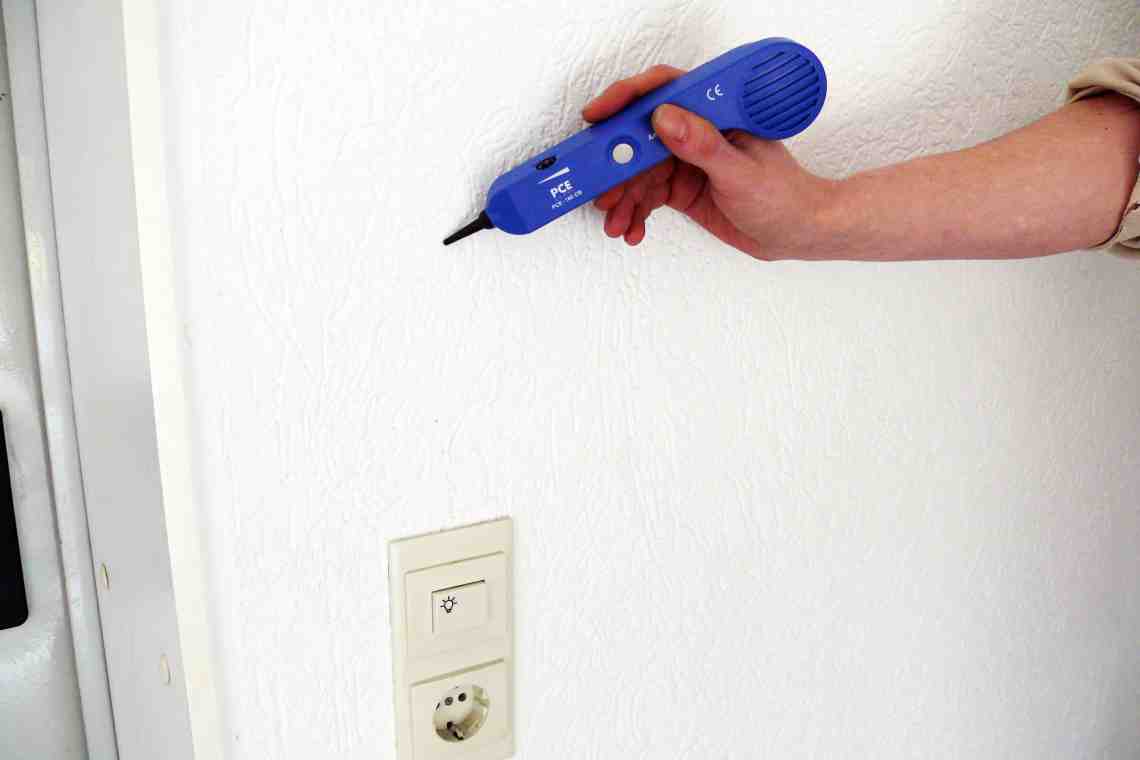

4. Подносим изолированный кончик пробника к нужному проводу, чтобы обнаружить сигнал, исходящий от звукового генератора.
5. Вращая регулятор чувствительности, настраиваем прибор на нужный уровень и проверяем кабель на предмет неисправности.
6. Самый громкий звуковой сигнал исходит от проводов, подключённых к звуковому генератору.
Примечание: Разъём для наушников находится на дне пробника.

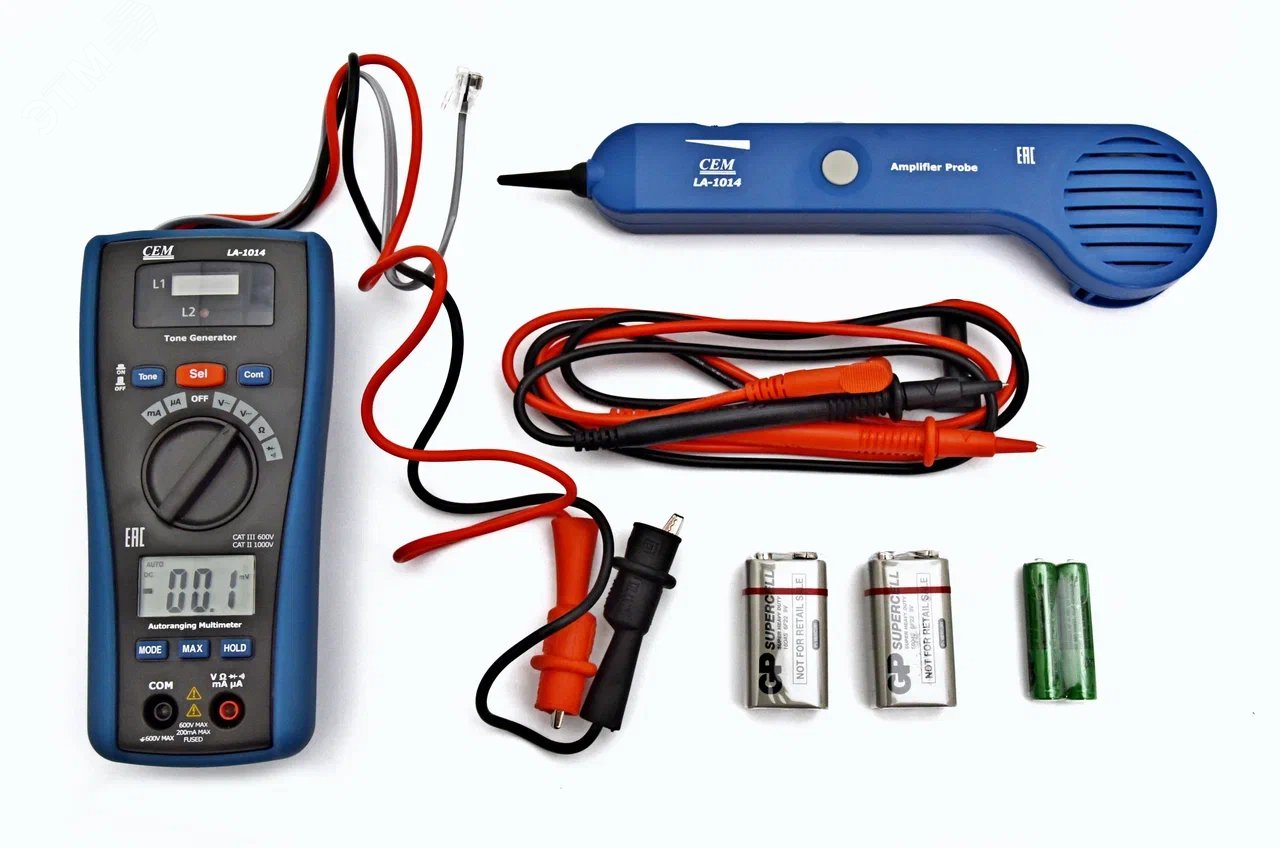

Тестер — мультиметр для поиска скрытой проводки

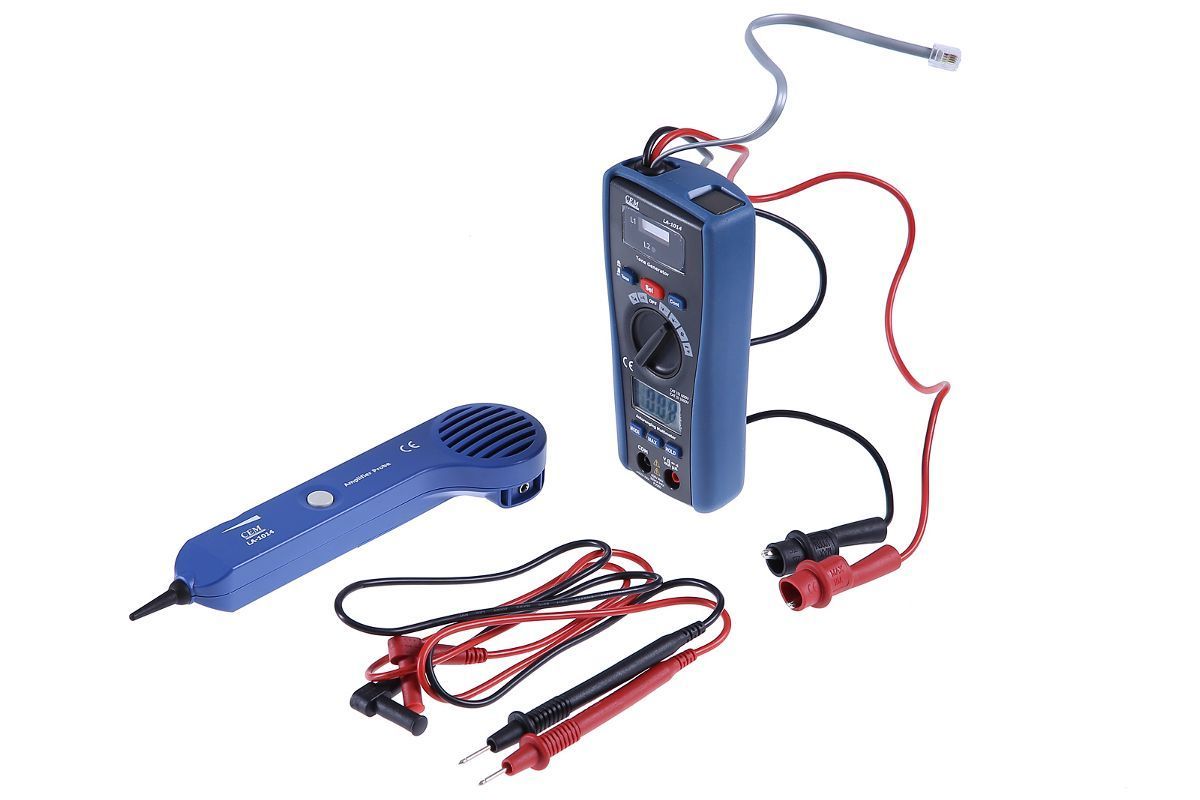

LA-1014 — представляет собой прибор искатель
срытой проводки (называют кабель — тестером) и мультиметр, т.е. универсальный прибор содержащий два в одном.
Прибор позволяет обнаружить скрытую проводку без напряжения, проверить состояние кабельных линий в телефонной и компьютерной и силовой сетях. С помощью LA-1014 можно определять обрыв, короткое замыкание и перехлест жил. Проверка коннекторов RJ45/RJ11.
Мультиметр позволяет измерять величину постоянного и переменного напряжения, силу тока, сопротивление, прозвонку диодов.
Состав прибора для поиска скрытой проводки.
1. Модульный соединитель RJ11.
2. Измерительные щуп с зажимом типа крокодил.
3. Светодиодный дисплей для проверки кабельных линий в телефонных сетях.
4. Светодиодный индикатор низкого уровня заряда батареи звукового генератора.
5. Кнопка Cont для режима проверки на обрыв.
6. Кнопка Tone для звукового генератора (переключатель звукового сигнала).
7. Кнопка Sel для выбора типа сигнала.
16. Измерительные щуп с зажимом типа крокодил.
17. Регулятор настройки уровня громкость — чувствительность.
18. Кнопка включения питания.
19. Отсек для источников питания.
20. Гнездо для наушников.
Схема прибора для определения повреждения проводки
