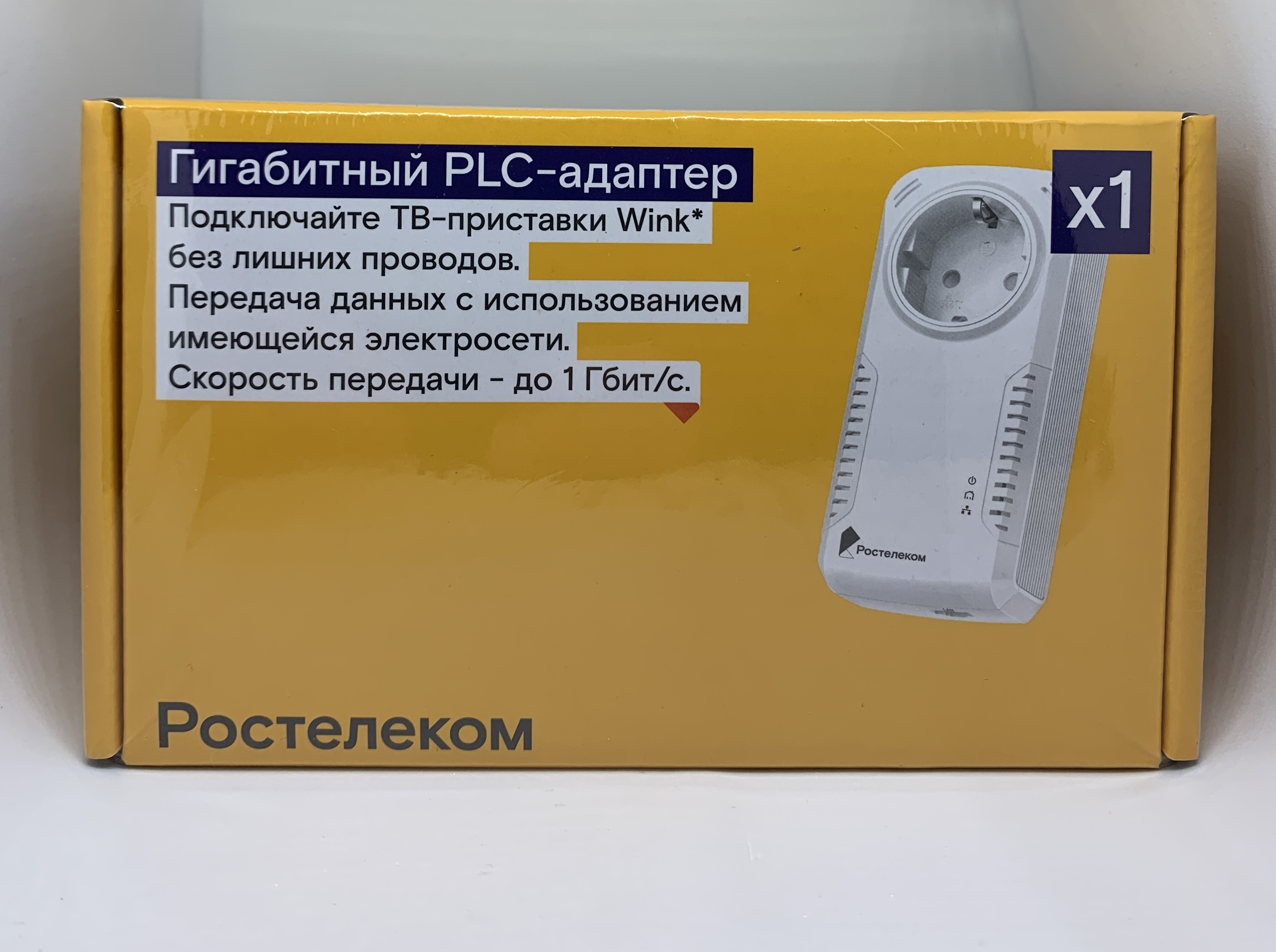

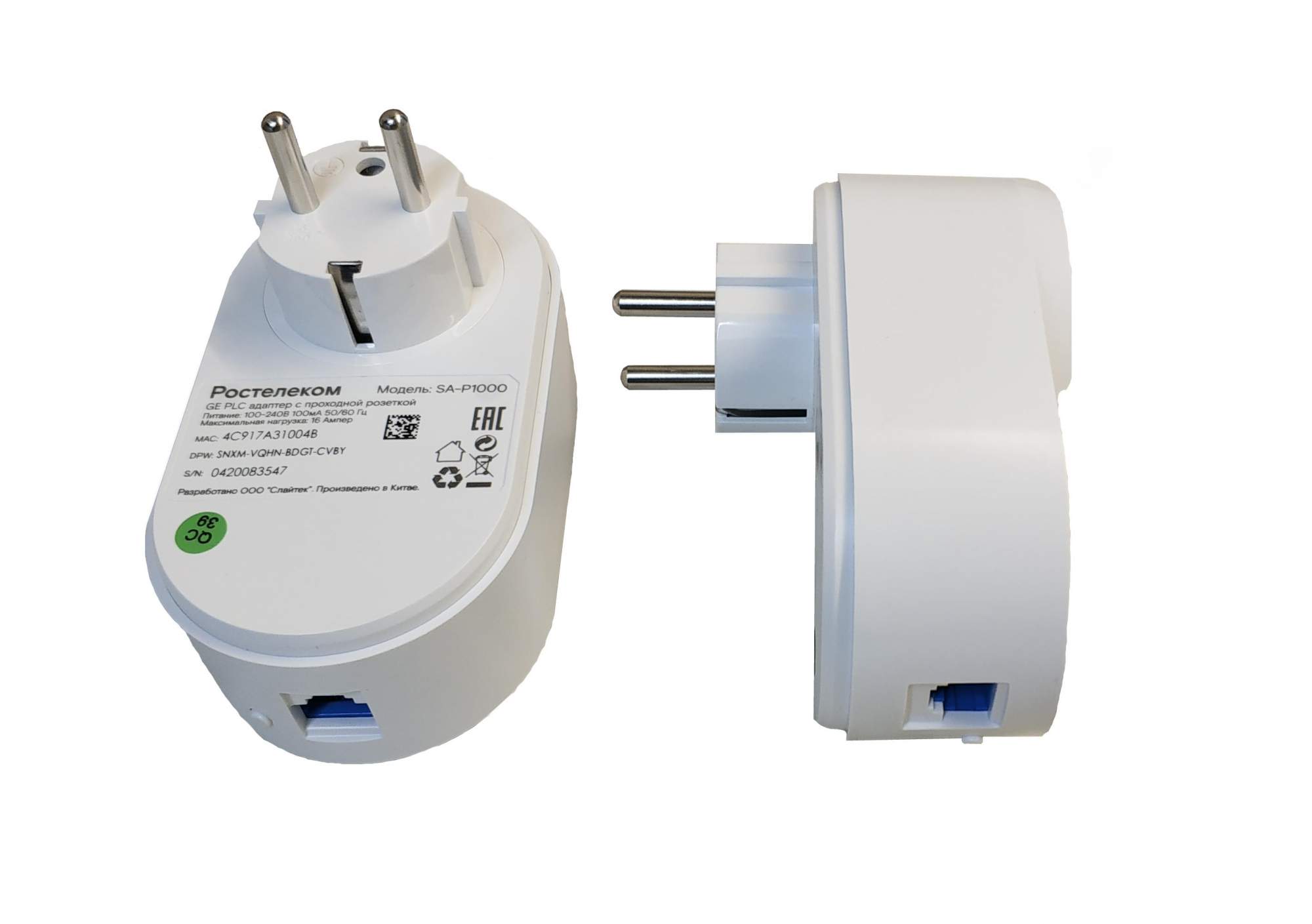

Интернет из розетки 220. PLC адаптер от Ростелекома: функционал и схема подключения. Орешек тверд, но все же…

02.07.2020

В настоящее время существует много способов организовать локальную сеть через электропроводку.

Локальная сеть через розетку: как «подружить» интернет с электросетью?

Прежде всего, рассмотрим один из самых действенных методов, который пользуется большой популярностью: чтобы «пустить» интернет через розетку 220 вам понадобится комплект поставки TP-Link TL-PA511KIT.

Состоит этот комплект из двух адаптеров, которые можно подключить в электросеть, предварительно соединив с кабелем Ethernet. Пропускная способность этих адаптеров - до 160 мб, что обеспечивает нормальную передачу данных. Устройство начинает работать сразу после подключения и не требует особых настроек.

Однако некоторые нюансы все-таки имеются.

Настройка локальной сети производится через специальную программу, поставляемую вместе с адаптерами:

Программа может работать и через локальный сервер, и через Home segment. Одновременно к программе может подключиться не более 32 адаптеров (хотя такое количество нерационально для создания локальной сети)

После тестирования мы убедились, что данные адаптеры идеально подходят для среднего офиса или небольшой квартиры. Однако из соображений безопасности не стоит создавать такую локальную сеть на большие расстояния.

Как «пустить» локальную сеть через электрические провода 220 в?

Еще один интересный продукт для создания локальной сети посредством электропроводки выпущен компанией western digital (WD LiveWire)

Несмотря на то, что продукт достаточно дорогой - он стоит своих денег. Адаптер WD LiveWire создан для подключения сразу нескольких устройств, так как имеет 4 lan выхода. Устройство обладает высокой скоростью передачи данных, вполне достаточной для просмотра HD видео.

Подключить адаптер довольно просто, при этом он не требует никаких настроек. В общем случае это простой сетевой коммутатор, имеющий 4 порта на одном адаптере и 4 порта на другом.

Устройство имеет собственную систему безопасности, что является несомненным преимуществом данной модели.

Таким образом, создание локальной сети через электрическую проводку уже не миф, а реальность. Такой тип передачи данных может использоваться как для объединения устройств в локальную сеть, так и для подключения умной аппаратуры, систем видеонаблюдения или охраны.

Технология PLC (Power line communication) уже давно используется в электросети для высокоскоростного информационного обмена. Несмотря на то, что она довольно давно известна научному миру, некоторые пользователи до сих пор о ней не знают. Данная технология посредством PowerLine-адаптеров дает возможность организовать локальную сеть при помощи электрической проводки. Также можно предоставить доступ в сеть Интернет через розетку в доме для компьютеров, игровых и , телевизоров Smart TV и других сетевых устройств.

В чем преимущество организации такой локальной сети и передачи Интернета по электрическим проводам, если можно создать беспроводную сеть используя Wi-Fi роутер? Рассмотрим несколько основных ситуаций, где использование PowerLine-адаптеров будет оптимальным решением.

Во-первых, при организации домашней локальной сети с предоставлением доступа устройствам в Интернет по беспроводной связи Wi-Fi, многие пользователи сталкиваются с тем, что телевизор, компьютер или другое устройство находится вне зоны уверенного приема Wi-Fi. Например, это может произойти из-за неверно подобранного места для расположения Wi-Fi роутера. Однако, исходящий радио сигнал от оптимально расположенного маршрутизатора, может столкнуться с физическими препятствиями в виде капитальных стен и перегородок, для принимающего устройства.

Во-вторых, для комфортного просмотра фильмов высокой четкости на телевизоре или медиаплеере, нужно чтобы воспроизведение файлов было плавным без рывков и задержек. Для этого необходимо обеспечить устройству устойчивый канал передачи данных. Новые беспроводные стандарты и хоть, и сделали шаг навстречу пользователям, но радиус действия Wi-Fi пока не решает проблемы с дистанцией. Кроме этого, далеко не все устройства поддерживают упомянутые стандарты, но это скорее всего дело будущего.

Не мало известный факт, что скорость Wi-Fi зависит не только от одновременной загрузки сети задачами, но и от помех в радиоканале. Особенно часто со взаимными помехами в радиоканале сталкиваются жители многоэтажных домов, где беспроводная сеть может пересекаться с Wi-Fi каналом соседей или такими бытовыми приборами, как микроволновая печь, если они работают на одной частоте 2.4 ГГц. Ранее я уже описывал, .

На передней панели адаптера расположена световая индикация из трех светодиодов. Первый информирует о наличии питания, второй говорит о наличии связи для передачи данных по электрической сети, а третий сообщает об обмене информации между подключенными устройствами. Под индикаторами находится кнопка, которая служит для установки связи между устройствами. После того, как произойдет коннект, данные будут передаваться в зашифрованном виде.

Если зажать кнопку на длительное время, то произойдет разрыв связи между устройствами и будет выполнена перезагрузка PLC-адаптера. Также с помощью этой кнопки можно подключить в локальную сеть дополнительные Powerline-адаптеры. Эти устройства обладают независимой памятью и, если вы решите воткнуть устройство в другую розетку, Вам не нужно будет устанавливать связь снова.

Настройка PLC-адаптера на примере модели от TP-LINK.

Начну с того, что подключать PLC-адаптеры следует напрямую в розетку, минуя различные удлинители (сетевые фильтры) и источники бесперебойного питания. Если вы задействуете одно из упомянутых устройств, то скорость передачи данных, может сильно понизиться.

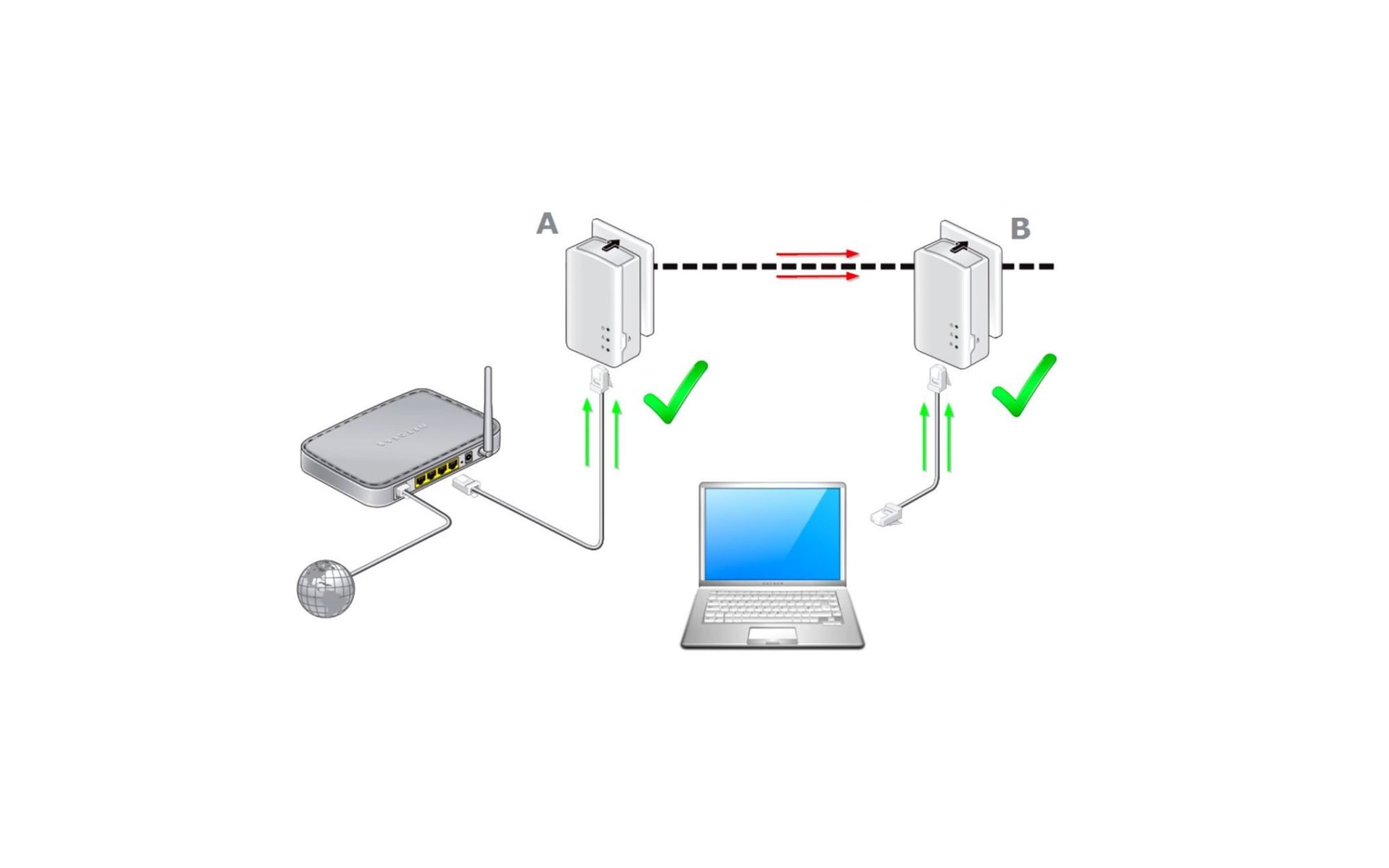

Итак, подключите один Powerline-адаптер к LAN порту роутера при помощи патч-корда и воткните его в розетку. Второй, адаптер свяжите патч-кордом с телевизором или компьютером и тоже вставьте его в розетку. Как только произойдет подключение, то все эти устройства нужно связать между собой. Для этого, достаточно нажать на адапторе подключенному к роутеру кнопку «Pair», а потом в течении нескольких минут нажать одну единственную кнопку на втором адаптере.

После этого действия в течении нескольких секунд на адаптерах должны засветиться зеленым светом все три индикатора. Теперь можете смело с подключенного устройства войти в Интернет через электрическую проводку в доме. Если PLC-адаптер связан с компьютером, то при помощи специализированной утилиты, вы можете посмотреть текущую скорость соединения.

Если вы используете более двух адаптеров, то чтобы объединить их в одну сеть, каждый последовательно подключаемый адаптер, необходимо синхронизировать с первым, при этом не нужно вытаскивать его из сети. Например, вы вставили в розетку PLC-адаптер и нажали «Pair», а потом такие же действия выполнили на втором адаптере. Теперь следует вынуть из розетки второй и вставить третий адаптер и настроить PLC-сеть с первым. В такой же последовательности следует настраивать и остальные адаптеры. Данная модель позволяет связать между собой не более восьми PLC-адаптеров.

При тестировании этой модели, скорость передачи информации достигала 170 Мбит/с. Эти маленькие коробочки позволяют получить высокоскоростной доступ в сеть Интернет и обеспечат высокое качество передачи потокового видео. Пока!

2019-08-07T20:46:33+00:00

Вы, видимо, не были в общежитиях технических вузов, где количество Wi-Fi роутеров на квадратный метр зашкаливает, а тараканы водят хороводы и днём и ночью

После ознакомления с нижеследующим материалом шутка о «киллере Ethernet-карт», представляющем собой патч-корд со штекером RJ-45 на одном конце и вилкой подключения к сети 220 В на другом, уже не покажется настолько остроумной. Правда, в разрыв этого провода нужно будет включить соответствующий PowerLine-адаптер…

Известная шутка о том, что большинство изобретений происходит от человеческой лени, очень хорошо применима к сетям передачи данных. С тех пор как наличие связи между компьютерами в офисе стало обязательным, а Ethernet превратилась в стандарт де-факто, не прекращались попытки сделать эту связь еще проще например, избавившись от необходимости прокладывания дополнительных кабелей.

О различных технологиях, позволяющих «сэкономить» на разводке отдельной сетевой инфраструктуры, мы уже писали не раз например о HomePNA, предполагающей использование , или о беспроводных сетях . Технология же, о которой пойдет речь сегодня, использует для построения локальных сетей… обычную электропроводку, существующую в любом здании.

Технология PowerLine имеет сложную и переменчивую судьбу. Несколько раз ей прочили центральное место в развитии домашних информационных сетей. Потом «забывали» о ней, чтобы по мере совершенствования технологической базы снова вернуться и провозгласить ее чуть ли не панацеей. Не баловали вниманием этот сектор рынка ни исследовательские агентства, ни IT-издания (как выяснилось, в Рунете есть всего пара более или менее серьезных публикаций на эту тему, а в Uanet и того меньше).

Отчасти желая заполнить сложившийся информационный вакуум, отчасти в связи с очередной волной коммерческого интереса к этой демократичной и, на первый взгляд, чрезвычайно простой идее, мы решили продолжить разговор, начатый в обзоре « », дополнив его рассказом о том, ценой каких усилий достигается устойчивая работа через сеть питания. Вниманию читателей предлагаются детальный обзор технологии PowerLine, а также тесты и наши впечатления от эксплуатации устройств, которые по достаточно приемлемым ценам уже реально присутствуют на отечественном рынке.

Вы уж нас-то совсем за дураков не держите.
Вы тут в проекте указали 70 метров кабеля и 10 сетевых розеток.
А у нас что, по-вашему, компьютеры до сих пор от солнечной
энергии питались? Вы, может быть, и дырки новые сверлить собрались?…
(Из обсуждения калькуляции на сеть, 1996 г.)

Из всей этой достаточно комичной истории, когда пришлось долго и аргументированно доказывать финансовому директору небольшой компании, что информационный кабель и розетки действительно укладывать и монтировать нужно, ведь сеть питания это одно, а информационная сеть абсолютно другое, запомнился финальный вопрос, символизирующий прощание с последней надеждой: «Так что, по тем же проводам никак нельзя?». Если закрыть глаза на некоторую «нетехническую» постановку самого вопроса, этого человека достаточно легко понять. Только-только закончился шикарный ремонт особняка, и необходимость работы организации с хорошо налаженной системой «дискетооборота», размещенной всего в четырех помещениях на трех этажах, в единой сети диктовалось более соображениями престижа, нежели насущной потребностью.

Можно ли было в те времена ответить на этот вопрос утвердительно? В далеком 1996 г. нет. Беспроводные сети дорого и нестабильно. Как поныне здравствующие технологии и протоколы передачи по энергосетям (X-10, CEBus, LONWorks), так и множество других, с рекламных полос обещающих «насытить интеллектом наше жилище» и впоследствии бесследно канувших в Лету, были на отечественном рынке скорее экзотикой. Они характеризовались либо низкой скоростью обмена, либо слабой помехозащищенностью, либо первым и вторым одновременно, и отпугивали неоправданно высокой стоимостью оконечных устройств.

PowerLine: детство, отрочество, юность

…и опыт, сын ошибок трудных…

А между тем история сохранила много попыток использования в качестве физической среды для обмена данными «неприспособленные» провода. Проще, разумеется, оперировать с телефонными «медными парами» их параметры были стандартизированы, а к правилам прокладки предъявлялись достаточно жесткие, унифицированные в ряде стран, требования. Наверное, поэтому первой жизнеспособной технологией передачи по альтернативным проводам стала технология, предложенная компанией Tut Systems (середина 90-х годов). Как известно, на ее основе вскоре приняли стандарт передачи данных по телефонной проводке, HomePNA 1.0. Пускай первая версия этого стандарта не была очень «продвинутой», но в сети по HomePNA 1.0, насчитывающей до 7-10 компьютеров, в целом удавалось получить 1 Mbps при дальности между ними порядка 100-150 м.

Хотя домашняя сетевая проводка по ряду причин, к которым мы вернемся позже, среда еще менее благодатная, идея использовать один транспорт для питания устройств и передачи управляющих сигналов уходит своими корнями чуть ли не к началу эры электричества. В патентных анналах 20-х годов XX столетия удалось обнаружить предложение, основанное на «…использовании тонов нескольких голосовых [звукового диапазона. Прим. автора] частот для включения и отключения приспособлений по проводам, по которым оно питается». Причем в качестве задатчика управляющего сигнала в расширенной патентной формуле предприимчивый автор «застолбил» употребление… свистка и микрофона с усилителем.

А вот объективно утверждать, кто именно сделал следующий решающий шаг «в розетку», достаточно сложно развитие технологии представляло длинную цепочку из тактических исследовательских побед и стратегических рыночных поражений. Проводимые поисковые работы характеризовались разрозненностью и отличались по направлениям: одни компании ставили перед собой задачу избавиться от дополнительных проводов при передаче аудиосигналов, в результате их работы уже в 40-х годах появились различные «бебифоны» и «интеркомы». Другие (это уже относится к концу 70-х) бросили силы на помехозащищенные системы управления по питающей сети, для функционирования которых не требовались высокие скорости обмена. Третьи путем различных изощрений старались «втиснуть» полосу, занимаемую видеосигналом (она составляет единицы мегагерц), в обычный кабель питания. Правда, на практике часто выяснялось, что экономическая эффективность от использования этих решений, как правило, оказывалась мнимой.

Стало очевидно, что воплощая хоть и хитроумные, но, по сути своей, аналоговые либо квазицифровые подходы к формированию, кодированию и передаче информации и будучи связанными существующими на тот момент технологическими ограничениями (как то: высокая стоимость DAC, ADC и других компонентов тракта цифровой обработки сигналов), коммерческих версий «серьезных» устройств не создать. Это, в конце концов, охладило пыл изыскателей, и добрый десяток лет идея потихоньку «варилась в собственном соку». Однако до сих пор на рынке можно найти работающие по сетевым проводам связные (интеркомы, мини-АТС) и несложные управляющие устройства (например, зажиганием нескольких ламп в люстре), выпускаемые серийно, а в Internet встретить описание оригинальных проектов и различных интересных конструкций: от любительских (как правило, использующих для формирования набора команд тоны звукового или ультразвукового диапазона частот) до датчиков, дешифраторов и командоаппаратов для нужд промышленной электроники.

И как бы по-детски примитивно ни выглядели эти устройства с высот технологического развития сегодня, именно благодаря ряду концептуальных решений тех лет мы можем сегодня рассказать об устройствах передачи информации по проводам питающей сети, которые на практике доказали, что способны обеспечить высокие скорость и помехозащищенность процесса обмена и обладают достаточным ресурсом для адресации устройств в сети. Последний факт особенно важен при массовом распространении, так как определяет возможность однозначно идентифицировать, к кому направлена информация. Для тех, кто считает это требование не столь критичным, напомним американский анекдот, повествующий о том, как нажатие на кнопку сетевого пульта дистанционного управления кофеваркой (по-видимому, работающего на принципах, близких к вышеупомянутому патенту!) привело к выполнению команды на размораживание холодильника и включение полива газонов на участке у соседа.

Период отрочества в развитии технологии обычно связывается с целым рядом проводимых в 1997-2000 гг. экспериментов по передаче данных и голоса в рамках пилотных проектов ведущих исследовательских лабораторий. Кроме малоизвестных на тот момент компаний, в них принимали участие такие гиганты телекоммуникационной индустрии, как Siemens, Nortel и несколько провайдеров услуг связи Германии и Великобритании. И хотя планы строились поистине наполеоновские (Norweb Telecom успел заключить договоры с десятком ведущих энергокомпаний Евразии) и обещания раздавались щедро (1,5 пфеннига за минуту работы в Internet), идее широкомасштабного использования электропроводки в очередной раз «не повезло».

Объяснений и причин этому можно привести множество: и высокий уровень побочных излучений устройств, и их стоимость, сравнимая с ценой DSL- и кабельных модемов, и конструктивное несовершенство оконечных устройств, и нестабильно работающее ПО к ним, и жесткий прессинг со стороны больших телекоммуникационных компаний… Все это так, но, по мнению автора, не последнюю роль здесь сыграли допущенные маркетинговые ошибки, связанные с особенностями восприятия решений теми, кому они адресовались. Вспомним, что именно на эти годы пришлось победное шествие «витой пары» под лозунгами «Fast Ethernet в каждый офис». И ответственные за небольшие офисные сети специалисты, намучившиеся с BNC-разъемами и оконечными терминаторами, были явно не склонны к экспериментам с новой и к тому же достаточно сырой технологией, не обещавшей высоких скоростей и наследующей топологию приевшегося «коаксиального» Ethernet. Что же касается осторожных рядовых бюргеров, участвующих в экспериментах… Расчет на то, что они будут отстаивать технологическое решение, пускай даже очень многообещающее, в ущерб своим текущим потребностям и финансовым интересам, как неоднократно свидетельствует история развития техники, заранее обречен «…ему покажешь медный грош и делай с ним что хошь».

Пускай первые попытки поставить на коммерческую основу организацию домашних сетей и «раздачу» Internet не привели к ожидаемому перевороту на рынке телематических услуг, уже в 2001 г серийно выпускаемые устройства со скромной надписью «HomePlug 1.0» доказали в ходе эксплуатационных испытаний, проведенных в 500 домах, что эффективная работа через сеть электропитания возможна в 98% случаев.

Рис. 1. Перспективы, нарисованные аналитиками, внушают оптимизм

Заложенные в стандарт надежность, живучесть и достаточно большая скорость, по мнению аналитиков, заставили задуматься телефонные компании, насколько крепко они удерживают «свой кусок пирога», что послужило одним из факторов дальнейшего снижения цен на услуги по подключению к Сети.

Предоставление услуг по доступу в Internet наиболее привлекательная, хотя и не единственная сфера применения технологий передачи информации по проводам питания. На сегодня все известные направления, в рамках которых видится развитие подобных систем как основы для обмена информацией через сети питания, можно попытаться условно разделить на три группы.

Группа первая. Среда для информационного обмена между приборами контроля и управления системы домашней автоматики

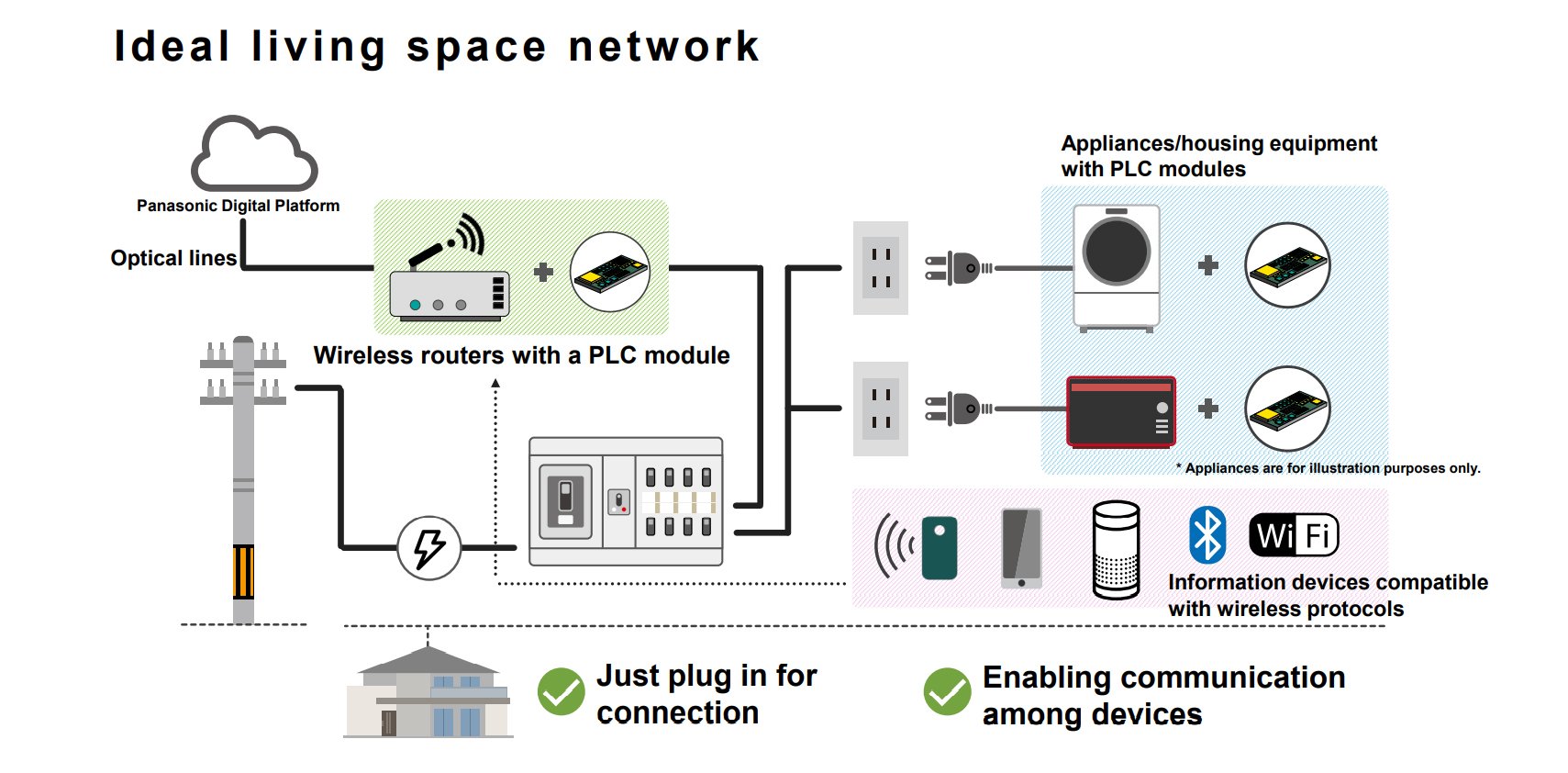

Дом, полный электроприборов и радушно обслуживающий своих хозяев, появился в фантастических романах Рэя Брэдбери еще в 60-х годах. И до сих пор большинством из нас эти идеи воспринимаются как научно-популярная фантастика, отнюдь не дешевая и далеко не жизненно необходимая. Но ведь в исходной идее связать воедино контроллер (блок управления), компьютер, принтер, телефон, датчики климат-контроля и различные исполнительные устройства (как то: управляемые выключатели, кондиционер, обогреватели, кухонные бытовые приборы, аквариум и систему полива газона) ничего зазорного и сверхъестественного не содержится. Более того, уже доступные для реализации ее отдельные элементы сегодня могут и должны рассматриваться как базис для создания комфортной, автономной, безопасной и энергосберегающей (по некоторым оценкам до 20-25% расходов) системы управления будущего. Можно предполагать, что по мере дальнейшего роста стоимости энергоносителей и электроэнергии сроки ее окупаемости будут снижаться. И хочется верить, что уже в недалеком будущем значительные начальные вложения престанут быть серьезным препятствием для их внедрения…

Ясно, что такая единая среда, включающая и ПК, и компьютерную периферию, и бытовые устройства, сможет функционировать только при наличии локальной информационной сети, основное требование к которой высокий и гарантированный уровень надежности, обусловливаемый, в первую очередь, степенью совершенства используемой технологии обмена данными. Очевидно и то, что появление интерфейсных гнезд для подключения USB, FireWire либо Ethernet на чайнике, пылесосе или светильнике-бра вряд ли будет воспринято покупателем с радостью. Хотя не будем зарекаться наверняка найдется производитель, который умудрится не только интегрировать все это в свою кофеварку, но и убедить клиента в том, что тот мечтал об этом всю свою жизнь.

Кстати, именно с появлением новых версий технологий передачи информации связывается процесс переосмысления концепции домашней системы безопасности, включающей широкий спектр датчиков (пожарных, движения, разбития стекла и др.), подсистем мониторинга (в том числе камер слежения), средств пожаротушения и управления доступом к объектам. Здесь, правда, следует расставить акценты. Пока речь может идти об «охранках», применяемых как вспомогательные (либо дополнения к уже имеющимся, либо автономные), ведь для подключения к централизованной охранной или пожарной системе может потребоваться соответствующий сертификат как на датчик, так и в целом на технологию передачи этой информации. По ряду предварительных оценок, технические параметры таких решений охранных систем (в первую очередь по критериям надежности и защищенности канала передачи) сравнимы или даже лучше, чем у существующих беспроводных.

Группа вторая. PowerLine Phones & Media

В принципе, на рынке телефонных решений встречаются и оригинальные устройства. Так, еще летом 2002 г. компания Ascom из Берна сообщила, что приступила к выпуску новой серии, построенной на фирменном PLC-адаптере. В основе решения Voice over PowerLine, предлагаемого компанией, небольшие симпатичные коробочки, к каждой из которых можно подключать от одного до четырех голосовых (или факсимильных) оконечных устройств и организовывать до двух пар телефонных переговоров одновременно. В пресс-релизе подчеркивается, что использование продуктов нового типа не ухудшает параметров «компьютерного» обмена в сети на электропроводке.

В остальном же решения для телефонии базируются на стандартных классических Voice over IP, а адаптерам PowerLine отводится роль банальных конвертеров среды Ethernet-to-PowerLine, в сетевой разъем которого подключается телефонный IP-аппарат.

Первый эксперимент по передаче музыки в рамках идеи объединения бытовых электронных устройств в единую домашнюю инфраструктуру связывают с демонстрацией компаний Motorola, Phoenix Broadband и Sonicblue, когда подключенный к электророзетке компьютер отправлял по сети файлы, загруженные из Internet, на MP3-плеер Sonicblue Rio.

Основные требования к подобным системам обеспечение определенного QoS и, во втором случае, также удовлетворение растущих «аппетитов» приложений потоковой передачи аудио- и видеоинформации с высоким качеством. Они ужесточаются, если таких потоков несколько, либо параллельно осуществляется передача данных другими типами приложений. Практически при использовании устройств стандарта HomePlug 1.0 была доказана возможность передачи двух потоков MPEG-1/2 без ощутимых задержек при одновременном сохранении сетевой активности (некоего усредненного стандартного «потокооборота») между пятью-шестью другими абонентами. Знаменательным событием стала практическая демонстрация на прошедшей в Лас-Вегасе в начале 2003 г. Consumer Electronics Show первой передачи со скоростью 30 fps высококачественного видео по развернутой на стенде сети PowerLine. Проводился показ компаниями ViXS Systems (разработчик чипов и ПО для видео) и Cogency Semiconductor (производитель чипсета PiranhaT). Кстати, сообщается, что эксперимент дублировался трансляцией через WLAN-канал, и разницу между первым и вторым способами передачи обнаружить не удалось.

Группа третья. PowerLine Networking и PowerLine Internet

Тенденция увеличения числа компьютеров в доме продолжает набирать обороты, что требует появления дешевых и удобных средств для объединения компьютеров и периферийных устройств в единую сеть, когда прокладка новых проводов недопустима либо нецелесообразна (рис. 2).

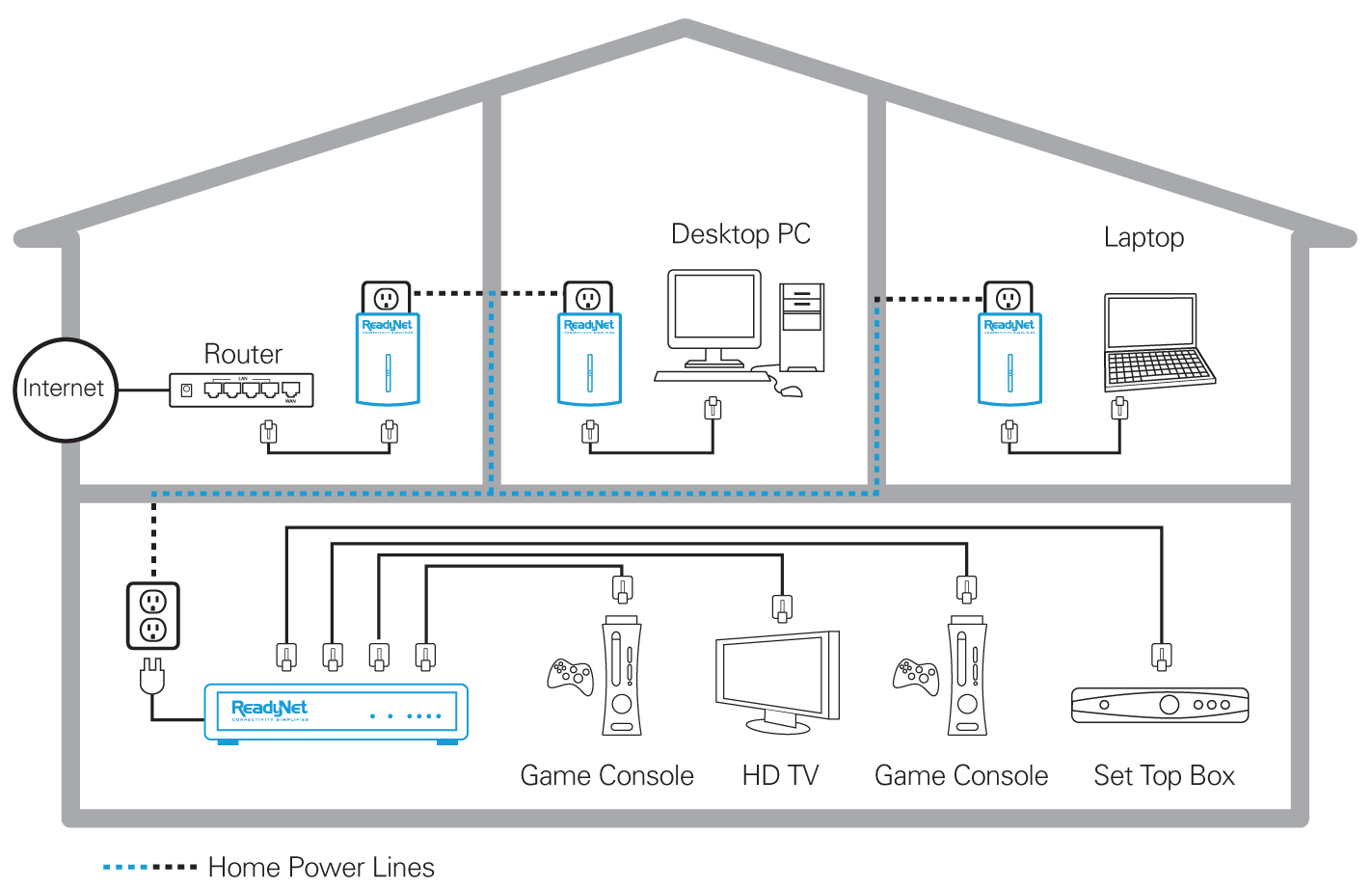

Рис. 2. Структура домашней сети PowerLine. Подключаемся к intranet/Internet

Однако обсуждением только одного случая соединения нескольких устройств в пределах одной квартиры либо частного дома возможности применения PowerLine не ограничиваются.

Вторым аспектом применения технологии «сеть поверх питания» является решение проблемы «последней мили» и «последних футов» при подключении к Сети. Более того, в 1999 г. такое решение проблемы считалось настолько экономически правильным, что был «раскручен» проект со звучной аббревиатурой PALAS PowerLine for Alternative Local AccesS, призванный всячески способствовать внедрению технологии на европейский рынок. Расчет его участников основывался на том, что сети электропитания покрывают до 95% обжитых человеком территорий. Ячейки такой инфраструктуры достаточно регулярны, да и, по предварительным оценкам, число потенциальных пользователей, для охвата которых нет необходимости создавать новую кабельную инфраструктуру, превышает количество телефонных абонентов в 1,5–5 раз (в зависимости от уровня телефонизации региона). Эксперты обоснованно считали, что там, где телефонная связь развита недостаточно, спрос на подключение к Internet через электрическую сеть будет на порядок выше. Правда, что касается самой PALAS, то, судя по состоянию сайта palas.regiocom.net, особой активностью работа ее членов не отличается.

Структура такого информационного образования может быть аналогичной изображенной на рис. 2. Проектную максимальную полосу в пересчете на одного абонента, как правило, снижают до 300–500 kbps. При этом, однако, возрастают требования к уровню минимального уровня информационной безопасности (механизмам аутентификации пользователя и шифрования потоков данных) ведь топология образованной сети аналогична топологии коаксиального Ethernet и позволяет «каждому слушать всех».

Для тех, кому возможности PowerLine «на прием» покажутся все же недостаточными, можно предложить воспользоваться уже апробированными решениями асимметричного доступа к информации. Например, со спутника пользователь получает входящий трафик на скоростях до единиц MBps, а наземными линиями связи пересылает небольшой исходящий трафик. Такое решение задачи «последней мили» легко вписывается в вышерассмотренную структуру и в первую очередь ориентировано на небольшие компании и взыскательных частных пользователей.

Однако и тут нам придется сделать небольшое отступление, напомнив об отличиях зарубежных систем электропитания от отечественной. Если в большинстве стран мира принято подводить две фазы и защитный «нуль», то практически все квартиры украинских энергопотребителей довольствуются подключением к одной из трех фаз сети 380 В и «нулю», т. е. если рассматривать задачу построения единой сети на базе многоквартирного дома (а максимальная дальность HomePlug-устройств это позволяет), то для объединения всех пользователей в «общую шину» между «фазами» необходимо будет включить соответствующие мосты. Не вдаваясь в особенности схемотехники этого достаточно простого устройства, заметим, что задача создания инфраструктуры может выходить за рамки простой инсталляции уже готовых, апробированных и сертифицированных на Западе решений. Хотя при большом числе клиентов может оказаться целесообразным объединять три группы (подсети) в единую сеть с помощью соответствующего коммутатора уже непосредственно перед вводом внешнего канала в дом.

Заканчивая этот небольшой анализ, еще раз оговоримся, что попытка разграничить сервисы более чем условна в развитии современных сетевых технологий следующей по важности тенденцией после повышения скорости является стремление объединить в едином сетевом потоке различные виды трафика (данные, телефонию, видео). Другое дело, что требуемой полосы пропускания при всех желаемых сервисах одновременно (а она, как выяснилось, для устройств PowerLine даже менее 10 Mbps) может оказаться недостаточно (рис. 3).

Рис. 3. Тенденция на объединение всех групп устройств. Хватит ли полосы?

И наконец, тем, кто намерен организовать предоставление услуг по доступу к Сети, придется вернуться и к вопросу разработки комплекта ПО для удаленного администрирования и мониторинга с расширенными функциями, обусловленными спецификой данной технологии. Такой комплект, кроме стандартных для этого случая сетевых возможностей, должен позволять:

обнаружить все устройства, находящиеся в сети, и определить их тип (адаптеры Ethernet, USB или карта PCI) и присвоенный производителем MAC-адрес, а также предоставить администратору возможность определить и присвоить IP-адрес устройства;
вести постоянный мониторинг сети и создавать графики загруженности того или иного участка, а также собирать статистику трафика по каждому из используемых протоколов, оперативно контролировать и проверять качество соединения с каждым из устройств в сети (на уровне физического соединения);
удаленно управлять правами доступа клиентов к услуге (осуществлять подключение/отключение пользователя), изменять пароль для создания пользовательской сети со своими настройками безопасности. Нелишним окажется предоставление возможности оператору назначить, какому из конкретных устройств (если их у одного клиента несколько) разрешить доступ к услуге. Таким образом, можно будет, например, заблокировать установку пользователем любого приобретенного им самостоятельно PowerLine-адаптера без согласования с провайдером услуг.

Забегая вперед, отметим, что на сегодня из всех рассмотренных программных пакетов по функциональности к этим требованиям ближе всех комплект ПО Open PowerLine Management от компании Corinex. В ее состав входит утилита PowerNet Setup Tool, позволяющая найти все MAC-адреса доступных устройств PowerNet. Однако на практике выяснилось, что для ее работы необходимо присутствие в сети хотя бы одного «родного» устройства.

На этом мы пока и остановимся, предоставив экономистам возможность провести более глубокий анализ. Очевидно, что заложенный в PowerLine потенциал огромен, и уже по состоянию на сегодня использование технологии может стать предметом бизнеса, в частности, для энергообеспечивающих компаний. В качестве примера можно привести программу «Мосэнерго», проводимую в Зеленограде, бывшей «кремниевой столице» России. На первом этапе предполагается разрешить насущные проблемы, связанные с учетом потребления электроэнергии и управлением системой энергоснабжения. На следующем планируется предоставление услуг по доступу в Internet, IP-телефонии, организации телеконференций и других.

Технологии передачи управляющих сигналов и информации по сетевой проводке

PowerLine определение и классификация

PowerLine, Powerline Communications (PLC) семейство технологий связи, которые основываются на использовании существующей сети электропитания (120 В, 220 В и т. п.) в качестве физической среды распространения информации.

Как существующие в рамках этих технологий направления исследований, так и уже реализованные «в железе» устройства, можно дифференцировать по скорости обмена.

Низкоскоростной обмен (Low Baud rate, иногда ниже 0,05 Kbps) с дальностями передачи до десятков километров. Подобные PLC-системы уже используются в энергетике на высоковольтных магистральных системах для передачи служебной телеметрической информации.
Обмен со средней скоростью передачи (Medium Baud rate, обычно в диапазоне от 0,05 до 50 Kbps) на средние расстояния, не превышающие нескольких километров. Такие PLC-системы позволяют реализовать несложные контролирующие приложения и ориентированы на существующие инфраструктуры сетевого питания (домашняя автоматизация, системы управления освещением, организация автоматических измерений, мониторинг через Internet и т. п.). Информация передается в полосе частот 50-535 кHz.
Высокоскоростной обмен (High Baud rate, от 100 Kbps). Основное предназначение «компьютерный» локальный обмен данными. К классическим для таких систем обычно относят задачи объединения в ресурсы общего доступа имеющихся принтеров, сканеров и других устройств, а также организацию домашней либо компьютерной сети SOHO. В этот класс справедливо было бы включить решение всего спектра мультимедийных задач. Устройства в силу ряда противоречивых требований вынуждены занимать достаточно широкую полосу частот (в диапазоне от 1,7 до 30 MHz) и обеспечивать работу на расстоянии до нескольких сотен метров. К этой категории относятся Homeplug PowerLine-устройства.

Проблемы, связанные со средой передачи, или
Неужто все так сложно?

Собственно, если углубиться в технические проблемы, то можно попытаться объяснить, почему по стоимости адаптер PowerLine нельзя сопоставлять с Ethernet-картой. Не стоит забывать, что последняя рассчитана на использование в комбинации со специально под нее спроектированной средой передачи, и именно это позволяет ей быть простой, доступной и дешевой. Но стоит взяться за передачу по «неспециализированным» проводам и конструкция становится сложной и недешевой: она вынуждена своей сложностью и дороговизной компенсировать работу с суррогатом сетевых кабелей.

Рассмотрим поподробнее. Нас будет интересовать в дальнейшем полоса частот в несколько десятков мегагерц, ее минимальное значение определяется той информационной полосой, которую необходимо обеспечить, в нашем случае до десятка Mbps. Итак, в сетевом кабеле с ростом частоты (как, впрочем, и в любом другом фидере) растет значение погонного затухания (рис. 4).

Рис. 4. Сам по себе питающий электрокабель не лучшая среда для распространения высокочастотных сигналов

На практике это означает, что, желая на другом конце кабеля принять и обработать весь спектр частот исходного сигнала, нам придется передавать его высокочастотные составляющие в десятки раз бoльшими по уровню, чем в низкочастотной части. Существуют достаточно жесткие ограничения как на диапазон частот, которые могут занимать сигналы в кабеле, так и на их максимальные уровни, что вынуждает использовать специальные приемы для уменьшения спектральной плотности мощности сигналов и одновременно с этим применять хитроумные способы для экономного представления (кодирования) исходных цифровых сигналов.

Следующей проблемой, присущей квартирной сетевой проводке, являются возникающие в ней отражения от неоднородностей ее структуры. Каждый сросток проводов, группа контактов, параллельное включение и ответвление проводов приводят к многократной интерференции прямого/задержанных сигналов и к частотно-избирательному ослаблению. Зажигая свет, что-то включая и отключая от сети, пользуясь удлинителями, мы постоянно меняем параметры этой структуры, причем не только у себя, но и, в какой-то мере, у соседа, запитанного от той же «фазы». Приводит это к достаточно хорошо известному в беспроводных радиосистемах и многомодовых оптоволоконных линиях связи эффекту, называемому межсимвольной интерференцией (ISI). Там он обусловливается многолучевым распространением радиоволн (т. е. приходом на приемник одновременно нескольких сигналов, сдвинутых на определенную величину, пропорциональную разнице расстояний, пройденных каждым из них). В результате короткий импульс «размывается» и превращается в более широкий или даже в последовательность из нескольких, т. е. передатчиком излучался один импульс, соответствующий символу (либо несколько символов подряд, соответствующих информационной группе), на приемнике же обнаруживается целая серия, что приводит к неправильной их интерпретации и, как следствие, к ошибкам в сеансе передачи и ограничению максимальной пропускной способности канала.

А ведь общее количество различных оконечных устройств, активно влияющих на параметры сети питания, даже в небольшом доме не поддается никакому учету. Причем многие из бытовых приборов (пылесосы, миксеры, ПК с дешевыми блоками питания, люминесцентные лампы и др.) не просто «шумят», но и способны в моменты запуска генерировать продолжительные серии импульсов с амплитудами, на порядок превышающими ожидаемые нами в розетке 220 В. В эту «электрокашу» остается добавить несколько подгоревших контактов на щитке и легендарного «дядю Ваню со сваркой». Для полноты картины рекомендуется также вспомнить, что провода сети не только излучают, но и достаточно неплохо справляются с приемом радиоволн (в выбранную нами полосу попадают радиостанции как минимум трех вещательных и четырех любительских диапазонов волн), чтобы понять тот клубок проблем, над которым разработчики устройств PowerLine бились не один десяток лет.

Орешек тверд, но все же…

Продолжаются работы и по совершенствованию программных продуктов. В совместном заявлении компаний Intellon и Corinex уже к маю 2003 г. обещан выпуск программного обеспечения, базирующегося на открытом стандарте MIB (Management Information Base). Его использование позволит сделать процесс инсталляции более «прозрачным» и расширит возможности локального и удаленного сетевого администрирования устройств на базе чипов Intellon (спецификация HomePlug 1.0.1). Заметим, что поскольку стандарт HomePlug 1.0.1 пока что реализован «в железе» только в разработке «карманной» компании альянса Intellon, на данный момент времени мы можем ставить знак равенства между ее чипсетами и самим стандартом. А пока на сайте Corinex выложено содержимое инсталляционного CD, содержащего драйверы, ПО PowerNet Setup Tool и SNMP-агент для PowerNet, работающие только со своими, «фирменными» устройствами.

Выводы

Подытожим все вышесказанное. Выход на рынок устройств PowerLine стандарта HomePlug 1.0 от разных производителей, достаточно легко находящих «общий язык», наводит на мысль, что наконец-то технология «очистилась» от тяжких наследственных проблем с совместимостью и вышла из разряда экзотики на уровень коммерческой эксплуатации. Можно лишь удивляться, что такое логичное изобретение в стиле «голь на выдумки хитра» не появилось именно в постсоветском пространстве. Хотя, с другой стороны, такое решение в силу «строптивости» среды передачи требует реализации в «железе» достаточно сложных принципов и предполагает наличие у разработчика всех производственных элементов технологического цикла, позволяющих довести идею до этапа коммерческой эксплуатации.

Хотя заявленная максимальная теоретическая пропускная способность сетей PowerLine 14 Mbps, фактическая средняя скорость передачи данных оказалась равной 5-6 Mbps. Эти показатели сопоставимы с характеристиками HomePNA и беспроводных сетей (WLAN) по IEEE 802.11b и HomeRF 2.0. Технология более проста для внедрения, чем телефонные сети, ведь если телефонная розетка встречается не в каждой комнате, то розетки питания есть везде, а тем более рядом с компьютером или принтером. Для нее не существует «мертвых зон», характерных для беспроводных решений (когда не удается принять сигнал в определенных точках помещения), и ее организация может обойтись дешевле, чем прокладка «с нуля» проводной Ethernet. Хотя текущая стоимость устройств PowerLine в пересчете на пользователя сравнима либо даже превышает цену WLAN-комплекта (Wi-Fi, без учета стоимости лицензии), есть все шансы, что по мере освоения выпуска устройств бoльшим числом компаний она будет постепенно снижаться.

По каждому из основных параметров у технологии HomePlug есть достойный конкурент. Но ведь несмотря на ряд обещаний «дешево обынтернетить всех» с помощью других технологий, однозначного универсального решения, сочетающего приемлемое качество и простоту с минимальными начальными и пропорциональными последующими вложениями для инфраструктуры масштаба, например среднего городского дома, нет. В противоположность уже освоенным, технология передачи по проводам питающей сети характеризуется относительно низким уровнем начальных инвестиций за счет экономии вложений на создание физической среды передачи. PowerLine-сети хорошо масштабируются, т. е. обеспечивают стабильную работу при подключении новых клиентов, причем сохраняется достаточная для большинства практических применений скорость работы, пропорционально уменьшающаяся при увеличении расстояния (до 200-300 м).

Ряд проведенных нами экспериментов показывает, что высокая устойчивость к помехам и некритичность к среде передачи, заложенные в стандарты HomePlug, позволяют рассматривать готовые устройства и как некий полуфабрикат для разработки собственных домашних и индустриальных проводных решений.

Пока же нам хочется верить, что анонсированные на CeBIT устройства (комбинированные точки доступа WLAN/PowerLine, маршрутизаторы и ISDN/DSL-to-PowerLine модемы, мультимедийные плееры, видеокамеры со встроенной поддержкой этой технологии, новые Voice over PowerLine, а также комплекты для объединения в домашнюю сеть компьютеров, Web-планшетов и MP3-проигрывателей) уже находятся на пути к нашему покупателю. Пусть пока эти устройства не так сильно распространены это, насколько можно судить по результатам пробной эксплуатации, всего лишь вопрос времени…

D-Link DHP-P308AV – это адаптер сети Powerline. Он позволяет подключить устройство к локальной сети, используя сеть электропитания.

Разработкой спецификаций Power Line Communications (PLC) занимается HomePlug Alliance. На данный момент таких спецификаций было разработано уже несколько:

HomePlug 1.0

до 14 Мбит/с

HomePlug AV

AV 200 (до 200 Мбит/с)
AV 500 (до 500 Мбит/с)

HomePlug AV2

До 1200 Мбит/с

Но нужно понимать, что приведенные значения – это физические скорости. Реальная скорость передачи данных всегда будет меньше. К тому же, реальная скорость будет зависеть и от качества электрической проводки в доме.

К недостаткам технологии PLC можно отнести невозможность работы устройств в общей сети, если они подключены к электрическим розеткам на разных фазах. Но это можно обойти двумя способами:

Включить по одному устройству на каждую фазу и соединить их через коммутатор;
Поставить межфазный ретранслятор, например МРС-1 (российского производства).

D-Link DHP-P308AV – это адаптер Homeplug AV 500. Адаптер оснащен встроенной розеткой «passthrough», через которую к основной розетке можно подключать другие электрические устройства. При этом адаптер фильтрует электрические помехи от подключенного устройства, которые могут повлиять на Powerline-соединение.

У D-Link есть схожие устройства:

DHP-308AV - адаптер Homeplug AV 500 без встроенное розетки «passthrough»;
DHP-P309AV – комплект (starter kit) из двух адаптеров DHP-P308AV;
DHP-309AV - комплект (starter kit) из двух адаптеров DHP-308AV.

Адаптер D-Link DHP-308AV выглядит так:

Адаптер DHP-P308AV отличается от DHP-308AV наличием встроенной розетки, в остальном устройства идентичны.

Безопасность передачи данных в сети PLC обеспечивается использованием шифрования AES 128. А это значит, что должны быть сгенерированы ключи шифрования. В этом-то и состоит настройка адаптеров.

Всё настраивается очень просто.

1. Подключите адаптеры к электрическим розеткам.Для сброса настроек к настройкам по умолчанию нужно нажать кнопку Simple Connect и держать ее нажатой в течение 10 секунд.

2. Затем на первом адаптере нажать кнопку Simple Connect. Время нажатия - не больше 3 секунд. После того, как кнопка будет отпущена, индикатор питания (Power LED) будет мигать.

3. Не позже, чем через 2 минуты, нужно нажать кнопку Simple Connect на втором адаптере. Время нажатия – не больше 3 секунд. Отпустите кнопку Simple Connect, индикатор питания (Power LED) будет мигать.

Адаптеры сконфигурируют ключи шифрования. Настройки будут ими запомнены до их отключения от сети.

Если нужно подключить более чем два адаптера, то на последующих адаптерах нужно нажать кнопку Simple Connect (не более 3 секунд) и затем нажать кнопку Simple Connect на любом из адаптеров существующей сети PLC. Кнопка Simple Connect на втором адаптере должна быть нажата не позднее, чем через 2 минуты после нажатия кнопки на первом адаптере.

Если дважды быстро нажать на кнопку Simple Connect, адаптер перейдет в энергосберегающий режим. Чтобы «пробудить» устройство, нужно нажать на кнопку Simple Connect еще раз. И будьте внимательны, ибо адаптеры нельзя будет сконфигурировать, пока они находятся в энергосберегающем режиме.

О том, что соединение PoweLine установлено, будет сигнализировать горящий индикатор PowerLine (PowerLine LED).

Теперь можем подключить сетевые устройства к Ethernet-портам адаптеров и наша локальная сеть будет работать через электропроводку.

Приветствую!
Сегодняшняя тема про технологию Homeplug AV и работающие с ней PowerLine адаптеры будет интересна тем, кому лень долго разбираться во всех тонкостях настройки Wi-Fi роутера или тянуть кабели через всю квартиру, но очень хочет подключить интернет более, чем к одному компьютеру в квартире, а то и к телевизору или смартфону/планшету. И я вас хочу обрадовать — такая возможность есть! И воспользуемся мы для воплощения в жизнь нашей идеи обычной разводкой электросети по вашему дому — интернет и WiFi будет там, где есть электрическая розетка.

О технологии HomePlug AV и адаптеры PowerLine

Провести интернет через розетку позволяет специальное устройство стандарта HomePlug — так называемый, PowerLine адаптер (я использовал набор от фирмы Tenda). А точнее несколько таких приборов — по одному на каждый компьютер. Выглядит он как небольшая коробочка с вилкой — наподобие зарядки от мобильного — и имеющая сетевой разъем RJ-45 под витую пару.

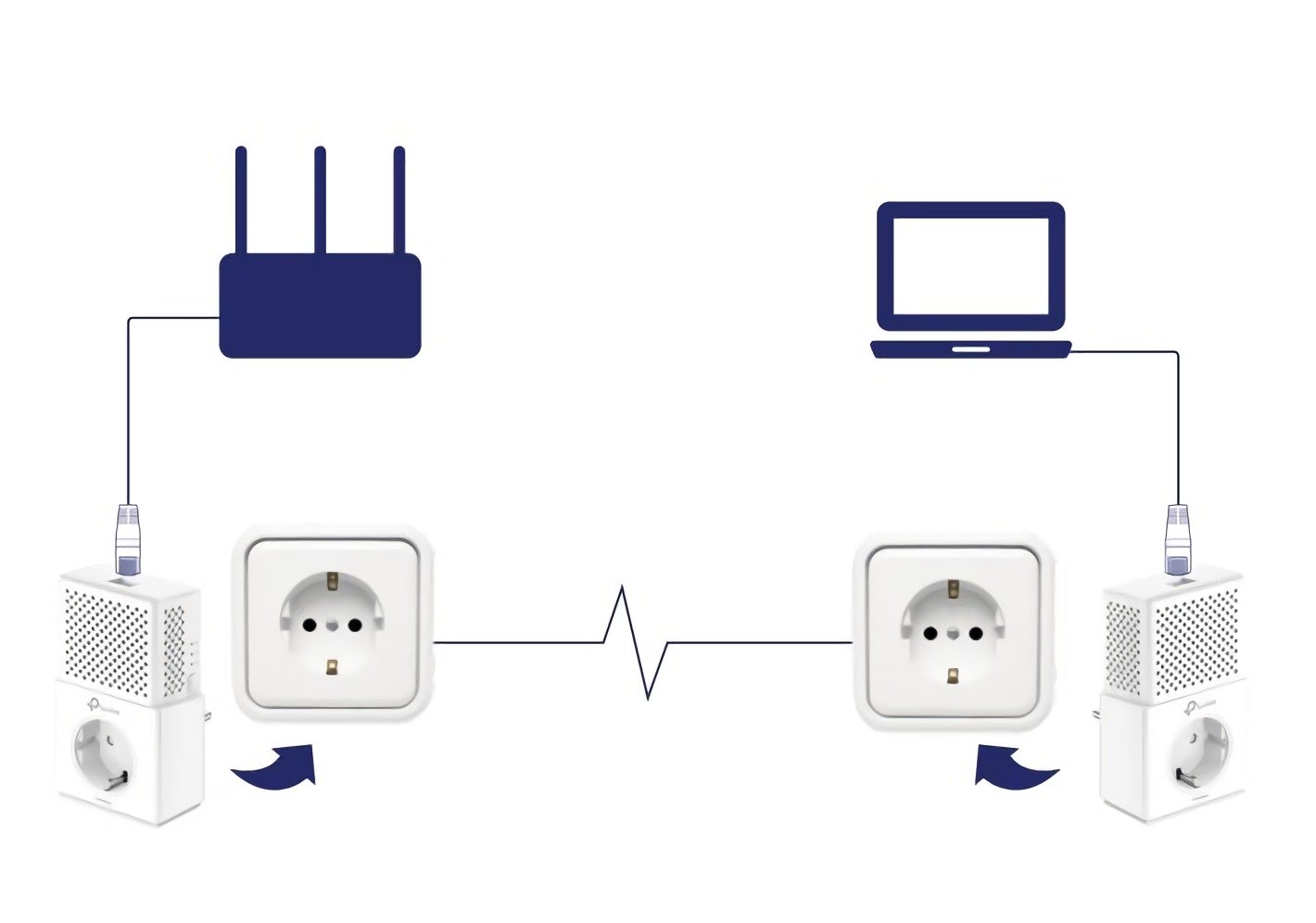

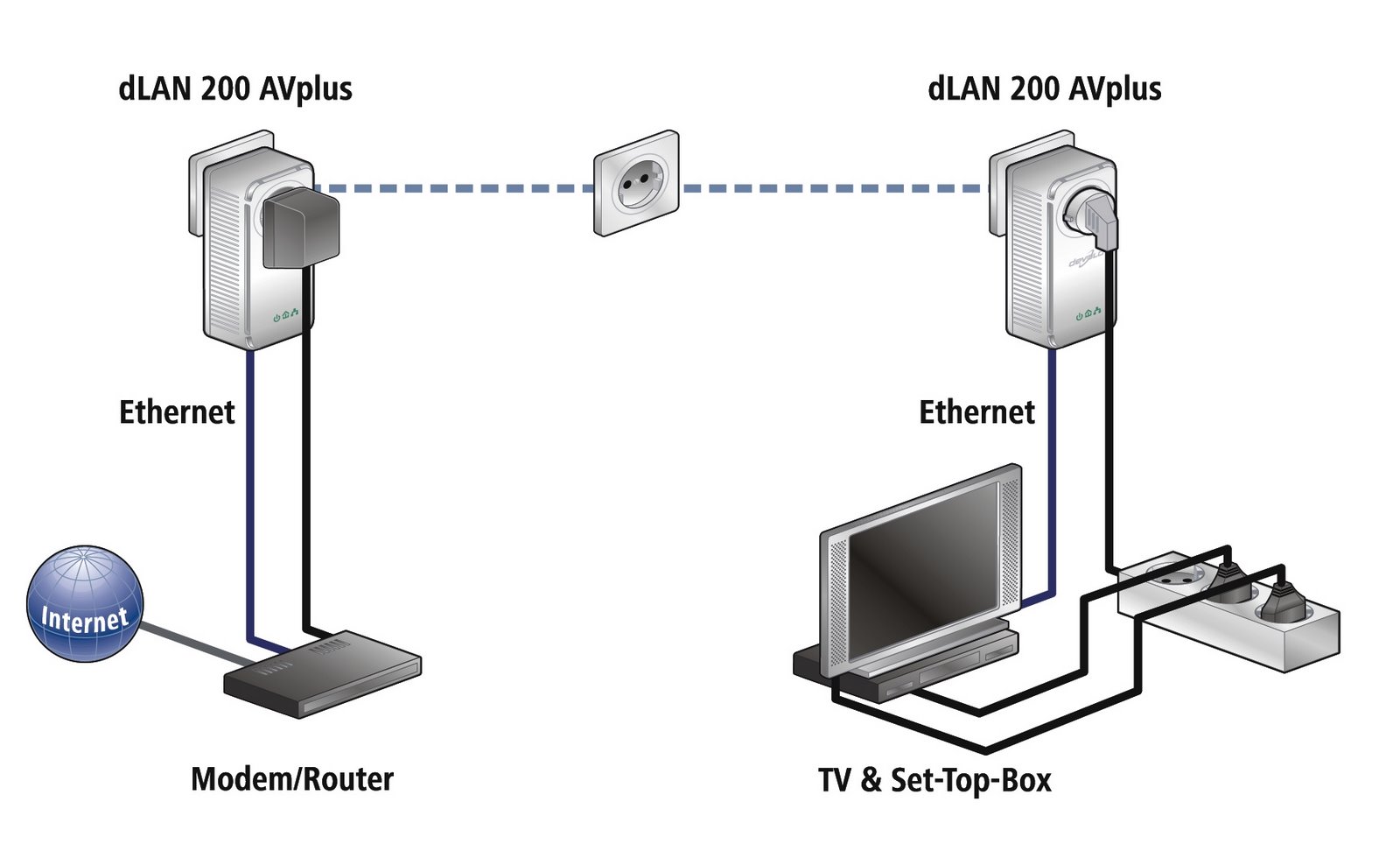

Схема работы сети до безобразия проста — вы покупаете несколько HomePlug адаптеров — столько, сколько вам нужно прицепить компьютеров. Вставляете в один из них патчкорд, соединяя с роутером, настроенным на интернет провайдера. И втыкаете его в розетку — отсюда и название технологии («PowerLine» означает в переводе «электропроводка»).

В соседнем помещении вы вставляете точно такой же PowerLine адаптер и подключаете его так же витой парой к другому компу — все, интернет через розетку 220 В проведен. Остальные параметры локальной сети (IP, шлюз и т.д. и т.п.) настраиваются точно так же, как если бы вы тянули стандартным способом сетевой кабель.

Как это работает? Стандарт HomePlug, лежащий в основе описываемой локальной PowerLine сети, характеризуется преобразованием поступающих через сетевой порт Ethernet данных в высокочастотный сигнал, который транслируется через розетку в электрическую сеть. В другой комнате такой же адаптер получает уже не чистые 220 вольт, а комбинированный сигнал с передаваемыми пакетами данных. Остается только распознать этот высокочастотный сигнал, преобразовывать его и вывести на сетевой Ethernet-порт, откуда они поступают в другой ПК, или по WiFi.

Такой тип подключения намного стабильнее, чем при использовании обычного WiFi повторителя, так как помехи минимальные и качество сигнала почти не падает.

Для наглядности посмотрите обзор продукта одной компании, производящих такие адаптеры — к слову, их делают все фирмы, занимающиеся производством сетевого оборудования, так что выбор за вами.

Плюсы и минусы PowerLine

Несмотря на большое удобство подобной разводки интернета по дому, у него технологии PowerLine несколько недостатков:

Сеть работает только в пределах 1 счетчика и только в однофазной электросети, хотя для нее достаточно всего 2 проводов (фаза и ноль)
Поддерживаемая дальность — около 300 метров, но в зависимости от удаленности сигнал принимается хуже
При работе мощных бытовых приборах возможны помехи в работе.

И последнее условие, которое само по себе разумеется, это в доме должна быть настроенная локальная сеть через маршрутизатор.

Как подключить через HomePlug смартфон?

Но при чем тут смартфон, спросите вы? А при том, что к такому устройству кабелем можно прицепить еще один wifi роутер или точку доступа. Более того, существуют Powerline адаптеры с уже встроенным WiFi модулем, то есть вставив его в розетку можно вывести интернет через электрическую розетку не только по кабелю, но и беспроводным способом, а значит можно будет к нему подключиться с любого устройства, поддерживающего WiFi без докупки отдельного оборудования для ретрансляции беспроводного сигнала.

Поэтому я рекомендую не поскупиться и сразу приобрести несколько таких адаптеров с уже встроенным WiFi — благо, в цене они не намного отличаются от простых кабельных HomePlug адаптеров. Внешне их можно распознать по наличию характерной антенны, хотя ее может и не быть — надо смотреть описание на коробке или в инструкции.

К сожаленью, у данного метода есть свои недостатки. Во-первых, работающие электроприборы могут создавать значительные помехи из-за которых будет падать качество связи и скорость. Общая же пропускная способность построенной на HomePlug-адаптерах сети делится между всеми клиентами, а значит чем больше компьютеров, тем также ниже скорость и надежность.

Во-вторых, дальность действия сети ограничена 200 метрами и сильно зависит от качества проводки. Если метраж большинство из нас вполне устроит, то проводка в старых домах без ремонта оставляет желать лучшего. Но и даже если вы живете в новом доме, радоваться рано. В современных квартирах зачастую электролиния имеет трехфазовую структуру, проще говоря, в квартире работает не одна, а сразу три электросети. В таком случае для осуществления интернета через розетку необходимо в электрощит, который расположен на лестничной клетке, установить устройство фазового сопряжения. Но эта проблема вполне решается вызовом специалиста из домоуправления.

Говоря простым языком, лучше всего подключать данные устройства в сопряженные, параллельно подключенные розетки.

Несмотря на описанные недостатки, попробовать стоит, тем более что настройка этих устройств очень проста и позволит организовать локальную сеть на весьма приличное расстояние. Если при построении локальной сети в частном доме приходится использовать несколько ретрансляторов и антенн для стабилизации Wi-Fi сигнала, или сверлить перекрытия и тянуть десятки метров кабелей, то здесь для расширения достаточно лишь купить дополнительный адаптер.

Перспективы технологии PowerLine тоже очень заманчивы — ведь данным способом можно объединить всю бытовую технику в одну умную систему с единым центром управления на вашем компьютере — думаю, что это дело очень недалекого будущего.

Как настроить HomePlug PowerLine адаптеры?

А пока в нашем настоящем я покажу, как настроить адаптеры на раздачу инета через электророзетку.

Первый адаптер вставляем в электророзетку, а патчкордом подключаем к роутеру в его порт LAN. Последующие — подключаем к другим розеткам и соединяем с компьютерами, которые будут входить в нашу локальную сеть.

После прохождения всех чисто технических этапов соединения кабелей и вставки устройств в розетки находим на их корпусах кнопки «SYNC» или «PAIR».

Нажимаем их поочереди на всех адаптерах и они автоматически сконнектятся между собой и начнут обмениваться информацией. При успешном подключении друг к другу на корпусе помимо прочих индикаторов должен загореться светодиод в виде «домика». Также при правильной работе должны гореть индикаторы «Power», «Сеть» и «WiFi» (при наличии беспроводного модуля).

Как я уже говорил, все остальные настройки, необходимые для работы машин в локальной сети, производятся в маршрутизаторах и самих компах. Однако нужно учесть, какие IP адреса имеются у данных адаптеров по умолчанию, чтобы иметь возможность попасть в их панель конфигурации. Эти данные указаны чаще всего на наклейке на корпусе адаптеров.

Приведу пример — PowerLine адаптеры фирмы Tenda, которые приобрел я, имеют IP 192.168.0.254. Соответственно, вся сеть должна иметь такой вид — у роутера внутренний IP 192.168.0.1, а у остальных компьютеров адреса вида 192.168.0.XXX, где «XXX» число от 2 до 253. Если у вас работает на маршрутизаторе DHCP-клиент, раздающий айпишники автоматически, то значит просто поменяйте адрес роутера на вышеуказанный.

Здесь также встает вопрос безопасности — ведь приобретя адаптер этой же фирмы любой сосед, который каким-то образом связан с вашей разводкой электросети, сможет на халяву пользоваться вашим интернетом. Но и это не проблема — для обеспечения максимальной защиты в комплекте идет специальная утилита на CD, с помощью которой можно с одного ПК контролировать все подключенные к розеткам устройства. Посмотрим на одну из таких программ от компании TP-Link.

После установки в главном окне мы увидим MAC адрес того адаптера, к которому данный комп подключен. Кликаем по нему и жмем кнопку «Connect».

При успешном подключении появится надпись «Connected on High Speed» и начнется сканирование всей сети, а обнаруженные адаптеры отобразятся в списке ниже. Обратите внимание на пустое поле пароля («Password»). Кликните по строке, нажмите на кнопку «Enter Password» и задайте вручную уникальный ключ, указанный на наклейке, помещенной на дне корпуса адаптера.

Проделываем то же самое со всеми устройствами из списка, после чего переходим во вкладку «Privacy» — именно тут настраивается безопасность. по умолчанию вся сеть является открытой, то есть сосед может в нее легко вклиниться. Но мы можем сделать ее приватной. Для этого надо задать свое уникальное название в поле «Private Network Name», чтобы активировать протокол шифрования DES. Далее нажимаем кнопку «Set All Devices», чтобы добавить в нее все имеющиеся в локалке компьютеры.

Вот и все — теперь кто бы ни попытался к вам вклиниться, у него это не получится.
На этом сегодня все — пробуйте, делитесь своим опытом в комментариях. Кстати, на днях я заказал себе такой комплектик в Китае, так что недели через три ждите видеообзора.
