Сплиттер ADSL - это электрический комбинированный фильтр, созданный для разделения каналов. Слово split с английского переводится как "разделять". Устройство используется в телекоммуникациях. Для того чтобы подключиться к Сети через линию ADSL, необходимо использовать сплиттер. Он разделяет сигналы в телефонной линии.
Что это

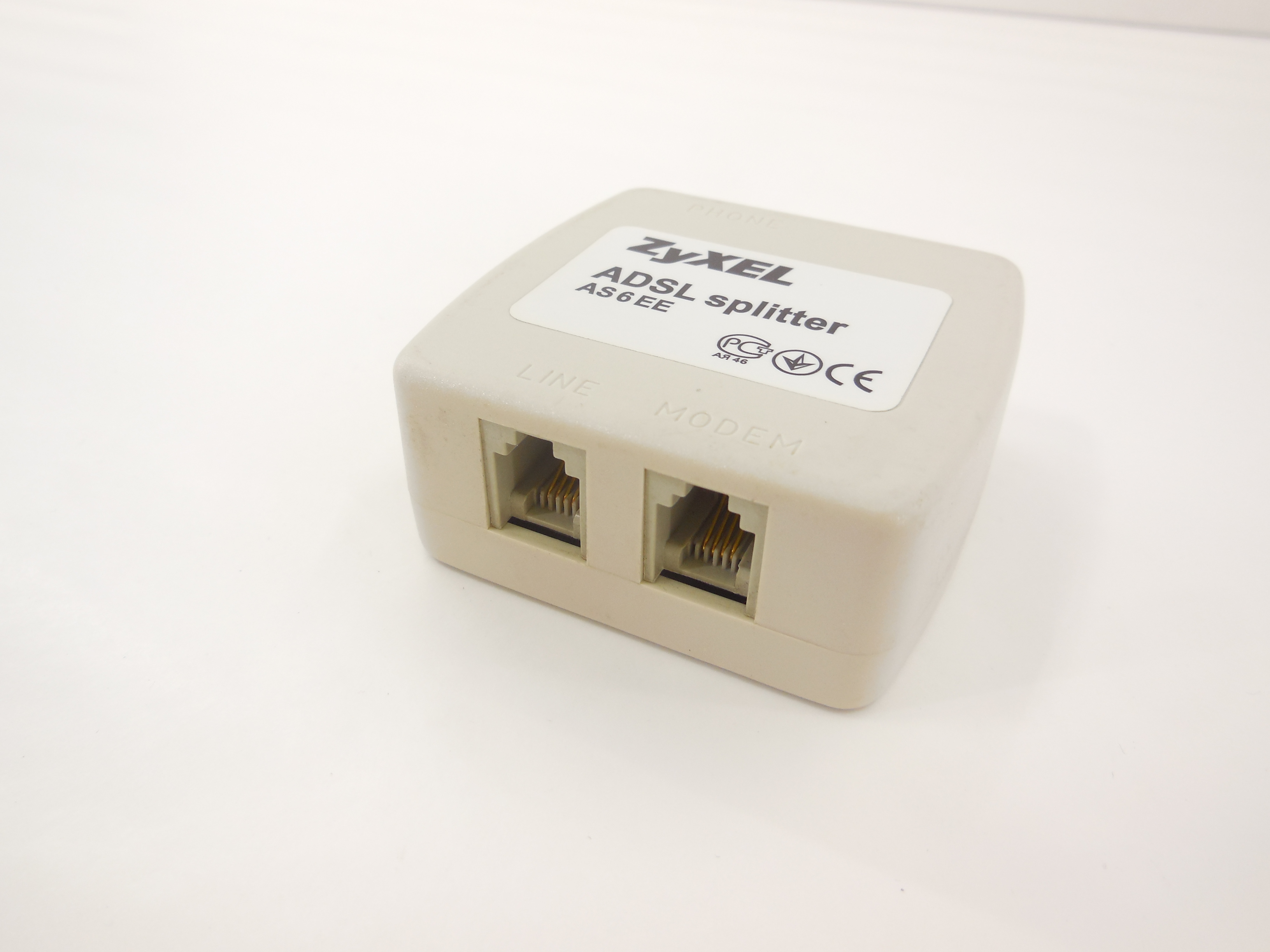

Сплиттер ADSL служит для того, чтобы отделять частоту голосового сигнала от частот, использующихся модемом. Он обеспечивает отлаженную работу устройств, которые подключены к телефонной линии. Сплиттеры оснащены специальной защитой от перенапряжения и тока, возникающих в кабелях во время грозы. Прибор небольшого размера, похож на прямоугольную коробочку с тремя разъемами "Line", "Phone", "ADSL". Благодаря ему модем и телефон могут работать без перебоев на одной линии и не зависеть друг от друга.
Иногда вместо этого устройства используют микрофильтр, который устанавливают в месте подключения телефонного аппарата. Часто применяются схемы, при которых микрофильтры подключаются одновременно со сплитерами. Сплиттер ADSL бывает двух типов: Annex A и Annex B. Технология ADSL переводится и расшифровывается как "асимметричная цифровая абонентская линия", она является высокоскоростной.
Технические характеристики
Сплиттер ADSL D-Link DSL 30CF используется для разделения частот оборудования и голосового сигнала. Эту модель сплиттера устанавливают на входе телефона, что позволяет избежать влияния сигналов модема и аппарата, обеспечить им отлаженную работу. У этого сплиттера следующие технические характеристики и описание:
- необходим для передачи информации и голоса по одной телефонной линии без перебоев;
- для быстрого монтажа используется двухсторонняя клейкая пластина;
- присутствует один разъем для подключения к линии, один для телефона, один для модема;
- поддерживает сетевой стандарт Annex A;
- размеры устройства - 13x10x2.8 см.
Подключать сплиттер достаточно просто, главное - это соблюдение последовательности.
Предназначение
Сплиттер ADSL D-Link используется для того, чтобы подсоединять к линии несколько телефонных аппаратов, находящихся в разных комнатах. У фильтров есть множество элементов защиты, и предназначены они для функционирования в разных системах. Они отфильтровывают высокочастотный сигнал на частотах 20 и 50 кГц. С помощью технологии ADSL несимметрично разделяется пропускная способность с приоритетом входящего трафика.
Передача сигнала происходит на разных частотах, поэтому на телефонной линии не отмечается помех и шумов. Технология получила большое распространение в период развития высокоскоростного Интернета. Кроме этого, данные передаются на высокой скорости, а материальные затраты для пользователя всегда минимальные. Для того чтобы воспользоваться технологией, у абонента должна быть аналоговая телефонная линия с двумя проводками и соответствующий модем. Сигналы передаются на разных частотах, поэтому сплиттер выполняет функцию их разделения и уменьшения помех.
Плюсы и минусы
Сплиттер имеет три разъема: один для входа и два выхода. Во вход подключают телефонную линию, а в выходы - кабель от ADSL и телефон. Во время присоединения путать их нельзя, иначе модем не будет подключен к провайдеру. Для того чтобы защитить соединение и сплиттер, в нем применяют катушки индуктивности. В дорогих приборах производители устанавливают газоразрядные предохранители.
К плюсам технологии ADSL относят простоту развертывания, небольшую цену, высокую надежность. Если соединение оборвется, оно восстанавливается автоматически. К минусам относят зависимость от качества кабеля. Для такого подключения лучше всего использовать ADSL-приборы имеют ограничение скорости до 24 Мегабит, низкую скорость для исходящего трафика. Кроме того, модем нужно настраивать под конкретного провайдера.
Параметры
Сплиттер ADSL Annex A работает по стандарту, который передает информацию на высокой скорости вместе с аналоговыми телефонами. Функционируя на этой линии, он использует каналы с шестого по тридцать первый для передачи данных, а с тридцать восьмого по двести пятьдесят пятый - для их приема. Такой сплиттер работает по протоколу G.lite. Стандарт Annex B передает высокоскоростные данные с телефонией ISDN. Устройство использует каналы для передачи данных с тридцать третьего по пятьдесят седьмой, а для приема - с шестьдесят третьего по двести пятьдесят пятый.
Сплиттер имеет спецификацию локальной сети ADSL, нагрузочную емкость на выход телефона, максимальный рабочий ток и импульсовый, определенное время срабатывания по напряжению и защите при токе, напряжение срабатывания разрядника, проходное сопротивление. Все эти параметры указываются в инструкции. Сплиттеры принято устанавливать в помещениях, максимально защищенных от прямых солнечных лучей и высокой влажности. Весит устройство не более сорока граммов.
Особенности
Как работает сплиттер ADSL? Это пассивный элемент сети. Он разделяет световой сигнал от одного к нескольким портам между абонентом и стационарным оборудованием. Такие приборы еще называют оптическими делителями. Сплиттеры очень компактные, стоят недорого, независимо разделяют режимы на разные направления, обладают низкими вносимыми потерями и высокими в обратном. По параметрам длины волны они бывают однооконные, двухоконные, трехоконные, широкополосные.

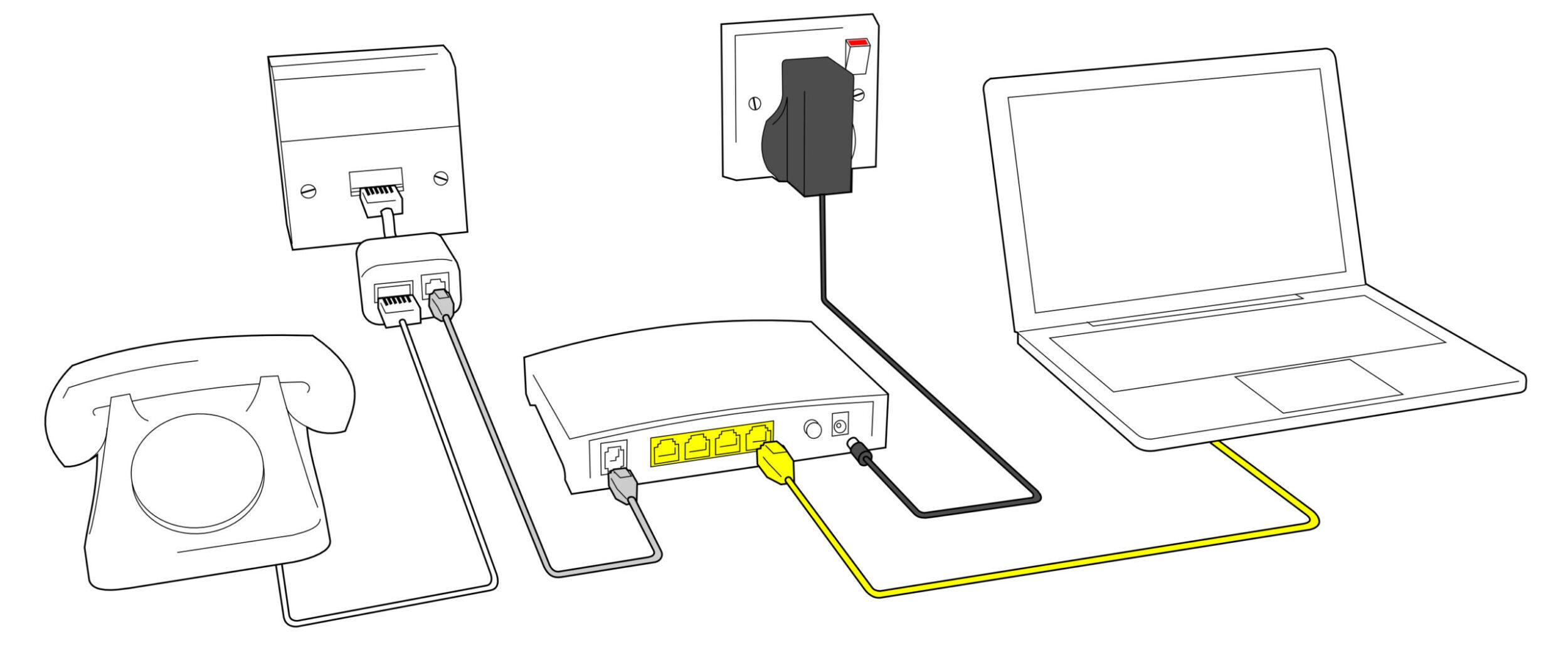

Существует несколько схем подключения сплиттера. Самая распространенная - стандартная. Для нее используется соединительный кабель. Прибор подключается к телефонной линии, а затем устройства - модем и телефон. При каскадном подключении необходимо соединить в сеть несколько телефонов параллельно с модемом. Эта схема подходит для внутреннего подключения и разделяется еще на два способа: присоединение при помощи двух сплиттеров и с использованием фильтра и сплиттера.
Если необходимо подключить к Интернету рабочий офис, лучше обратиться за помощью к профессионалам. Они подберут специальное оборудование, настроят его. В этом случае часто используют сплиттер и набор фильтров. Для домашнего подключения понадобится всего лишь прибор и телефонная линия. Ко всем моделям в комплекте прилагается подробная инструкция по созданию сети.
Как подключить
Можно ли самостоятельно настроить ADSL-сплиттер? Подключение этого прибора дома не составляет большого труда, так же как и настройка.

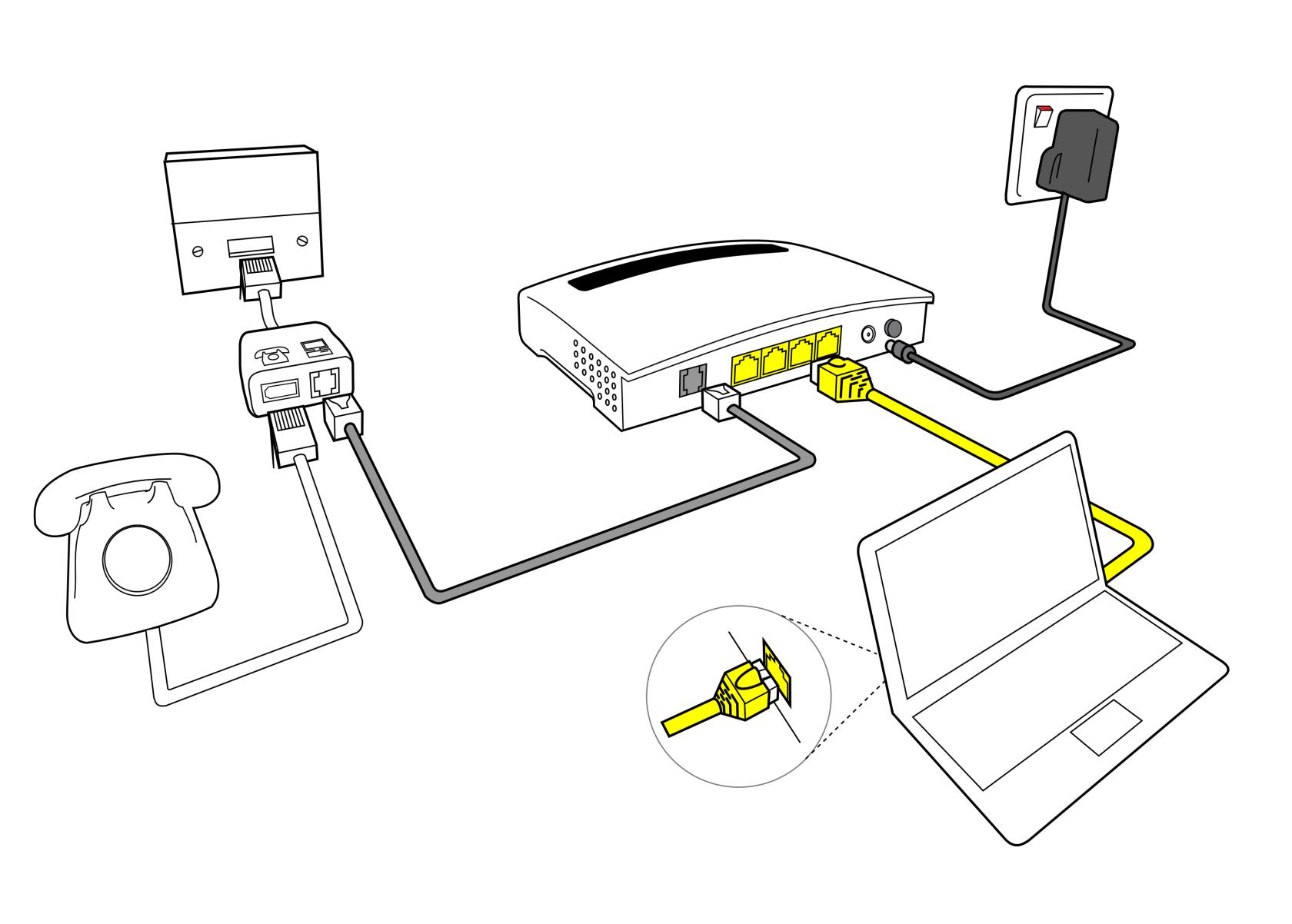

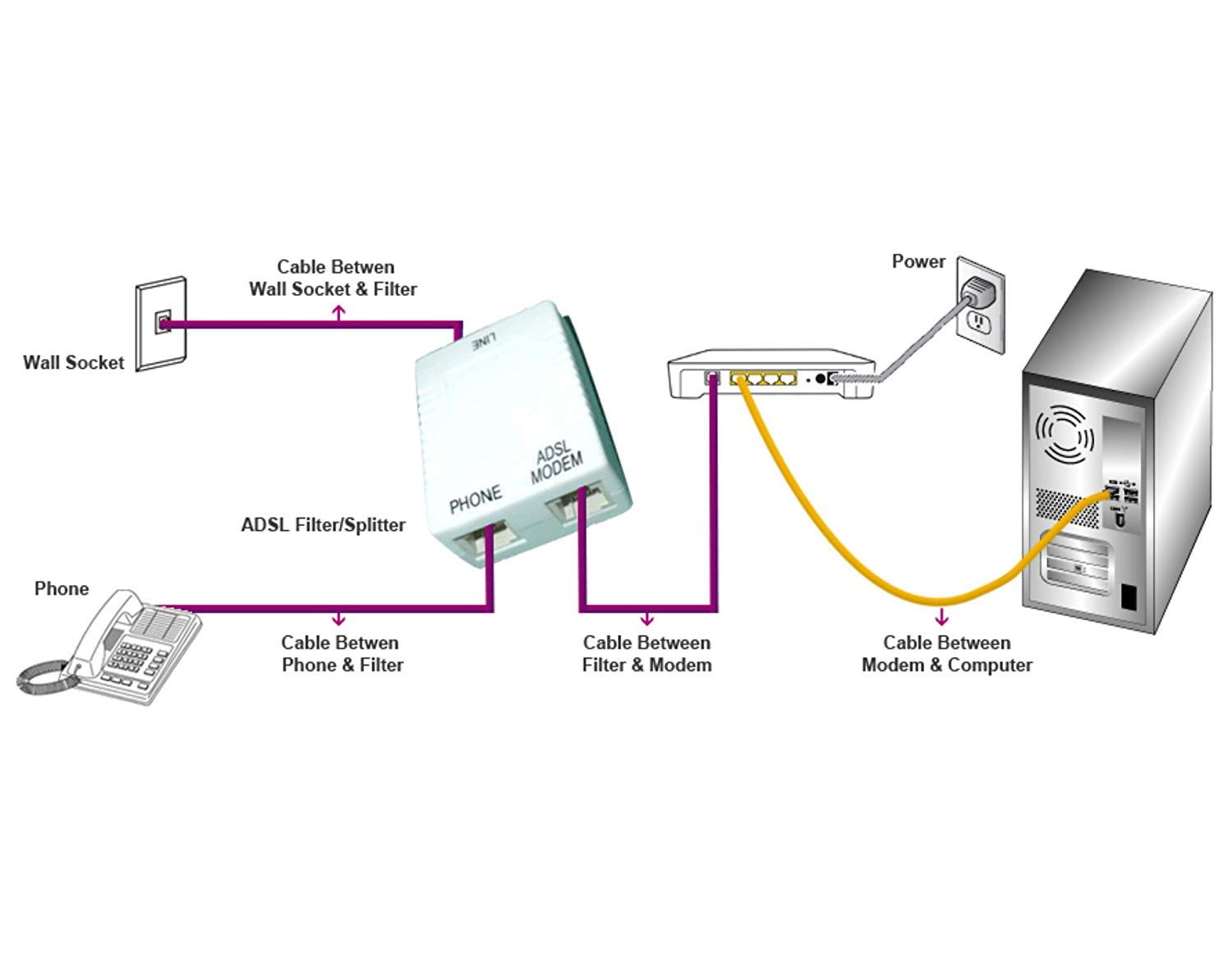

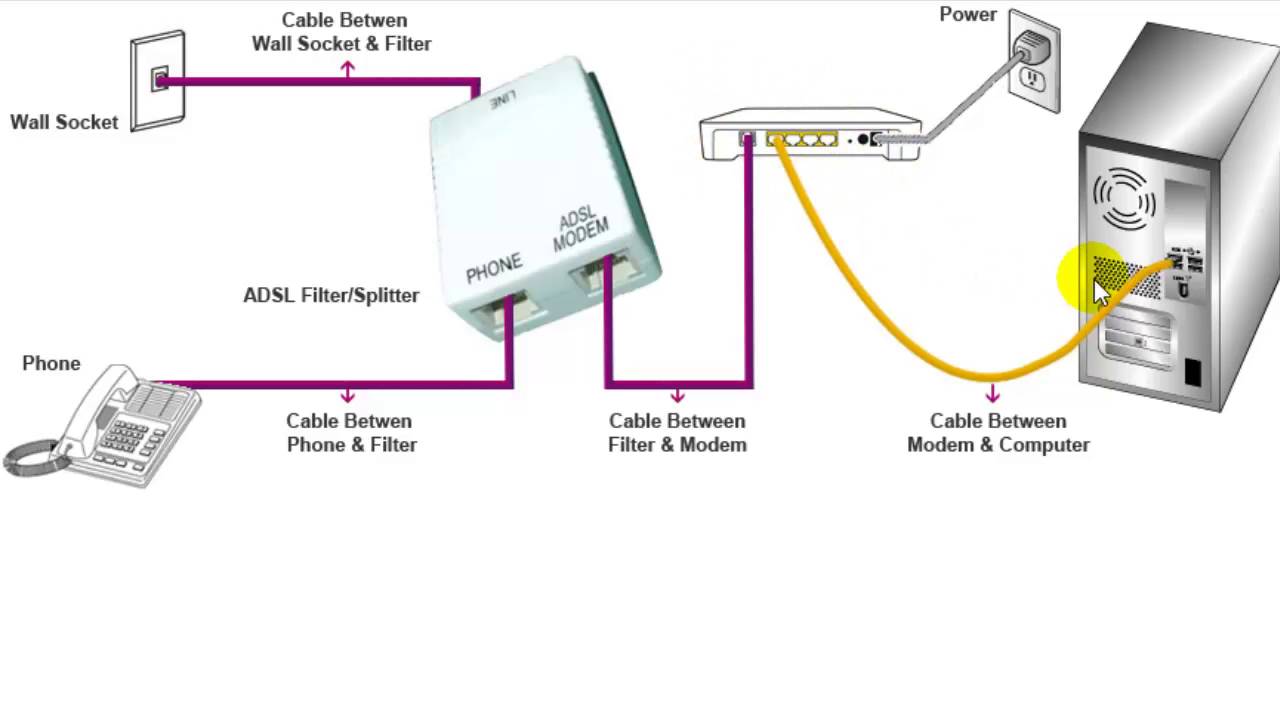

- В разъем входа необходимо присоединить телефонную линию. Если у телефона есть разветвления или отводы, то его нужно подключить через микрофильтр, иначе модем будет работать некорректно и медленно.
- В разъем прибора Modem подключите модем ADSL. В разных моделях сплиттеров он обозначается как Line-out, ADSL, NT.
- Затем телефон, модем, факс, мини-АТС подсоедините к разъему Phone.
Присоединяются сплиттер и модем на разных расстояниях друг от друга. Специалисты советуют использовать в качестве телефонных качественные провода, но не силовые.
Сплиттер это устройство позволяющее выполнять частотное разделение нескольких видов сигналов. Таким образом, схема сплиттера предполагает одновременное подключение сразу нескольких устройств к единой линии с использованием коаксиального кабеля. Например, сразу может быть подключен интернет и кабельное телевидение.
Назначение и устройство сплиттеров
Конструкция стандартного сплиттера состоит из коннектора, оснащенного портами для соединения между собой различных устройств, в том числе , телефонов и модемов. В каждой модели количество портов может быть разным, в пределах 2-16 точек. Для их размещения используются боковые стороны устройства.
Виды разъемов также различаются, в зависимости от используемых устройств. Количество установленных портов существенно влияет на функциональность того или иного разветвителя. Чем больше таких разъемов, тем выше возможности конкретного прибора. Следует помнить, что не рекомендуется соединять сплиттеры между собой, поскольку это приводит к снижению их работоспособности.
Кроме стандартных конструкций, существуют так называемые усиленные сплиттеры. Данные устройства, кроме передачи обычных сигналов, позволяют передавать слабые сигналы на значительные расстояния. Хороший коаксиальный разветвитель должен включать в свой состав только высококачественные составные части, поскольку элементы низкого качества постепенно приводят к ослаблению передаваемого сигнала. При одновременном подключении различных устройств могут появиться помехи и снизиться качество передачи. В качественных устройствах подобные недостатки полностью исключаются.
Схема подключения
На линии, подводимой к сплиттеру, спайки и скрутки рекомендуется выполнять в минимальном количестве. Переходными элементами также нужно пользоваться очень осторожно. Идеальным вариантом является прямое соединение АТС и сплиттера.

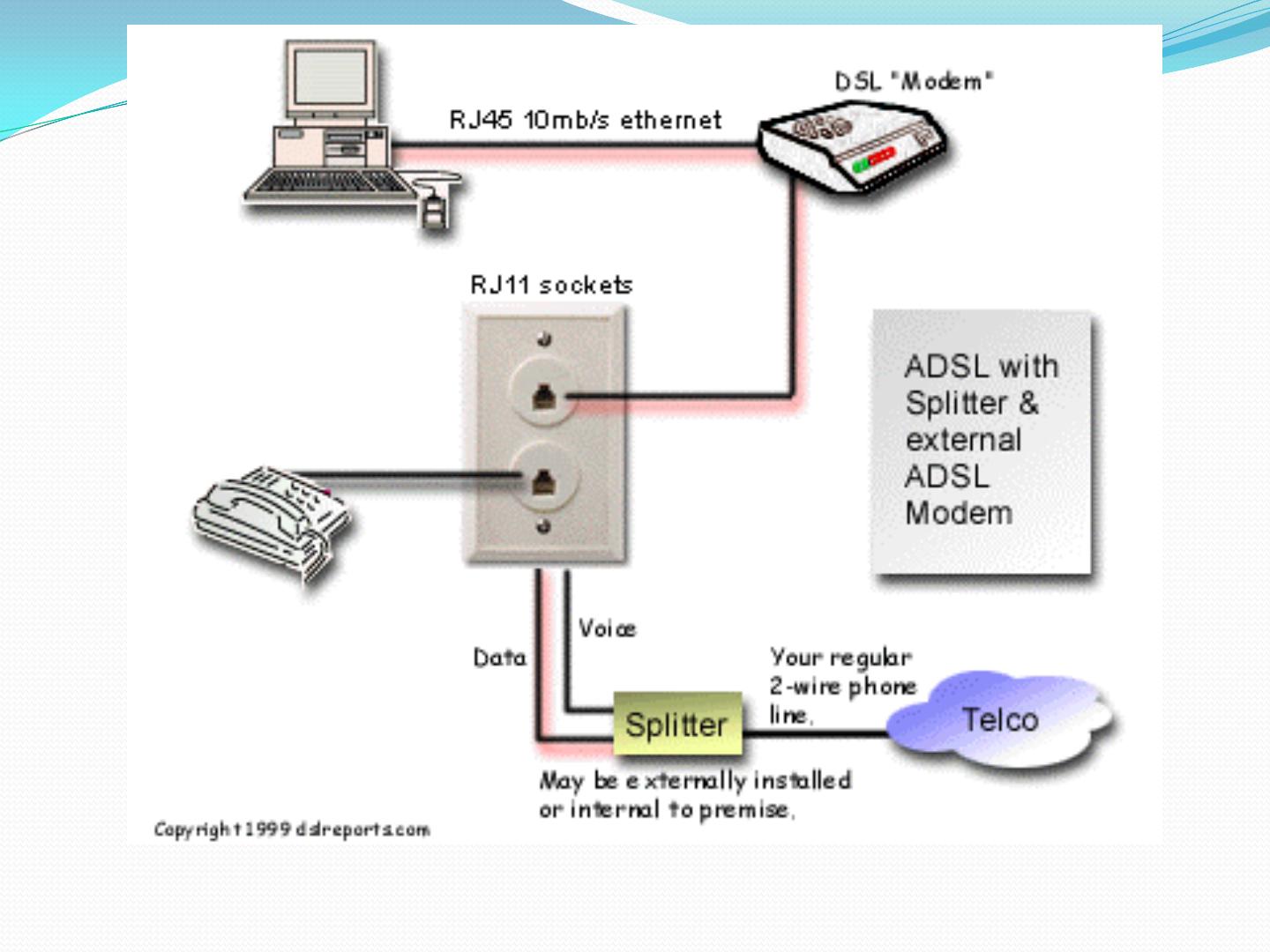

При наличии в квартире только одной и одного телефонного аппарата, расположенных неподалеку от компьютера, разъем сплиттера LINE подключается напрямую к розетке, PHONE - к телефону, а MODEM - к модему.
При наличии телефона в соседней комнате модем может быть подключен напрямую к телефонной линии, а к сплиттеру подключается только телефонный аппарат. Разъем для модема остается незанятым. Если же параллельно подключено сразу несколько телефонов, то разводка телефонных проводов переделывается таким образом, чтобы они все проходили через разветвитель. В качестве запасного варианта подключения можно воспользоваться несколькими дополнительными разветвителями, предназначенными для каждого телефона. Таким образом, каждый аппарат обеспечивается индивидуальным микрофильтром.
При спаренном телефоне сплиттер включается в разрыв линии, расположенный перед диодной приставкой. Провод, выходящий из разъема PHONE, подводится к диодной приставке, а сам телефон не должен включаться напрямую, непосредственно в разветвитель. После производится проверка функционирования телефона, прежде всего, соблюдение полярности проводов. Если во время проверки выяснилось, что телефон не работает и по нему нельзя никуда дозвониться, телефонные провода необходимо поменять местами между собой в месте подключения.
В том случае, если схема выполнена неправильно, в телефоне могут появиться помехи и посторонние шумы. Работа модема становится неустойчивой, вплоть до полной потери соединения. Поэтому подключение сплиттера и другой аппаратуры должны выполнять квалифицированные .
Как сделать сплиттер своими руками
Проводное интернет-соединение славится своей скоростью и возможностью безграничного скачивания данных. Подключение к сети осуществляется через кабель стационарного телефона, и если вы не нуждаетесь в последнем, то проблем у вас не возникнет. Однако когда требуются стабильное интернет-соединение и четкая связь по телефону, надо использоваться сплиттер. Это устройство создаст четкий и устойчивый сигнал для обеих линий.
Описание
Сплиттер - это компактное электронное приспособление, сигналов с разными частотами. Представленное устройство позволяет подключиться нескольким видам оборудования к одной коаксиальной линии. Например, телевизору и модему.
Конструктивно он представляет собой коннектор, который оснащен несколькими портами для подключения девайсов. Главный параметр, которым характеризуется сплиттер - это количество разъемов для подсоединения девайсов. Их число варьируется от 2-х до 16 и более. Чем больше портов, тем функциональнее считается приспособление.
Кроме стандартных приборов, на рынке можно встретить усиленные варианты разветвителей. Такие продукты разделяют и одновременно усиливают сигнал для передачи его на значительные расстояния, что очень удобно при отсутствии оптико-волоконных кабелей.
Когда разрабатывали обычный телефонный аппарат, никому и в голову не могла придти мысль, что телефонные провода когда-то станут использовать для передачи цифрового сигнала. Поэтому для функционирования интернета и телефона на одной линии пришлось использовать специальное разделительное устройство.
Зачем нужен сплиттер
Если высокочастотный сигнал (интернет, ADSL) будет работать одновременно с низкочастотным (PSTN), то в трубке будут постоянно слышны помехи в виде шума (электроника телефона будет «пытаться» расшифровать ВЧ сигнал). С другой стороны, низкочастотная составляющая сигнала будет «тормозить» передачу информации с сервера, т.к. модем посчитает НЧ сигналы за ошибку, которую необходимо исправить.
Чтобы оградить оба сигнала (аналоговый телефонный и цифровой компьютерный) от взаимного влияния, используется фильтр (или сплиттер), подсоединяемый между телефонным кабелем, модемом и телефонным аппаратом. Внешне разделительный фильтр – небольшая коробка из пластика, имеющая один вход для телефонного кабеля и пару выходов под аппарат и модем.
Как работает сплиттер
Получаемую на входе полосу частот фильтр делит на 2 части: одна – для телефонного сигнала, другая – для ADSL-сигнала. В результате разделения устройство выдает для каждого выходного гнезда соответствующую частоту. Телефонная аппаратура, куда входят аппараты, факсы, автоответчики и т.п., получает частоты в диапазоне до 3400 Гц, а модем – все частоты свыше 25000 Гц.
Если в помещении находится несколько телефонов на одном кабеле, то сплиттер ставится у одной розетки. В этом случае приходится тянуть отдельный провод до модема с ADSL выхода. Это не очень-то удобно, т.к. придется перекладывать (кроссировать) телефонную линию, чтобы и модем и телефоны могли работать одновременно. Проблему можно решить путем использования микрофильтров. Эти устройства имеют один выход, один вход. Подобный фильтр монтируется перед каждым телефонным аппаратом. Иногда, для удобства, производители выпускают телефонный провод, куда уже встроен микрофильтр в виде утолщения. В ряде случаев устройство монтируют прямо в распределительную коробку. Сплиттер, по сути, «расширенный» микрофильтр. Последний работает точно так же, как и его «коллега»: разделяет частотный диапазон, не пропуская в телефон высокочастотные сигналы; и препятствует проникновению низких частот в модем.
Сплиттер для телевизора - это специальный антенный делитель. Они применяются в тех случаях, когда в помещении больше одного телевизора и сигнал нужно согласованно раздать между разными потребителями. А телевизионный сплиттер с усилителем может обслуживать сразу большое количество девайсов (от 3 и выше).
А если говорить о таких приспособлениях, в общем, то они необходимы для частотного разделения каналов. А также в такие устройства дополнительно встроена защита от некорректного импульсного напряжения и токов, которые могут возникнуть в жилах кабеля во время грозы. А также сплиттер защищает от наводок силовых ЛЭП и контактных сетей электротранспорта.
Наилучшими считаются сплиттеры, в устройство которых входят трансформаторы с высоким сопротивлением и большей частотой. Но они имеют достаточно высокую стоимость и слабы технологически. Как правило, они способны разделить сигнал только в двух направлениях. Когда же нужно больше, то хорошим решением станет сплиттер с последовательно включенными резисторами.
Бывают телевизионные крабы на 2, 3, 4, 6 или 8 выходов под F разъем для общего и спутникового телевидения. Для них характерна высокая пропускная способность.
Популярные ТВ сплиттеры:
- RTM тип SAH 204F. Разветвитель на 2 направления (развязка 28 дБ, потери на проход 3,6 дБ).
- TLC тип SAH 306F. Направления - 3 (развязка 28 дБ, потери на проход 5,8 дБ).
- Tbtec тип HST 0408/F. Сплиттер на 4 направления (развязка 32 дБ, потери на проход 7,2 дБ).
Коэффициент деления по мощности может быть равным (в большинстве случаев) или неравным.
Как выбрать
Выбирая сплиттер телевизионный обязательно нужно руководствоваться такими параметрами:
- какую частоту имеют принимаемые каналы;
- какое количество телевизоров планируется подключать;
- сечение кабеля по диаметру;
- насколько опытен установщика.
План действий в процессе выбора:
- Воспользовавшись меню своего ТВ, нужно узнать частоту всех принимаемых каналов. Определив канал с наибольшей частотой, следует убедиться, что верхняя граница диапазона у сплиттера больше этого показателя.
- Посчитать все имеющиеся телевизионные устройства, а также подумать о перспективах. Исходя из этого нужно выбирать разветвитель с количеством выходов, которое превышает единицы домашней техники.
- Кроме этого, следует оценить затухание сплиттера, единицей измерения которого являются децибелы. Это значение можно найти на корпусе устройства или в прилагаемой инструкции. Чем этот показатель ниже, тем больше ценится прибор.
- Внешний вид и габариты. Если разделитель будет на заметном месте, то важно чтобы он выглядел эстетично. А если он будет расположен внутри короба для кабелей, то хорошо было бы подобрать небольшой сплиттер.
- Как закреплять. Конечно, можно, чтобы он просто болтался на проводах. Но лучше закрепить его на поверхности - так будет надежнее и симпатичнее. А значит нужно проверить чтобы на нем были отверстия для крепления.
- Способ подключения может быть много. Нужно ориентироваться на тип используемых кабелей, а также на то, есть ли возможность осуществлять пайку.
- Производя покупку важно не спутать сплиттер с диплексором или ответвителем.
Если учесть такие моменты, то дальнейших проблем в процессе эксплуатации не должно возникнуть.
Как подключить
Существуют различные способы подключения:
- сплиттер, имеющий винтовой зажим, можно сочетать с кабелями любых диаметров и он не требует навыков пайки;
- прибор с резьбовыми соединениями совместим только с тонкими кабелями, но пайки также не требует;
- устройство с коаксиальными гнездами можно подключать к любым кабелям, используя обычные антенные штекеры;
- сплиттеры, которые предполагают пайку.
А сама технология подключения включает несколько несложных этапов:
- Определиться с соответствующей поверхностью и закрепить на ней разделитель.
- Убрать затычки с каждого разъема на антенном разделителе.
- С помощью коаксиального кабеля подсоединить вход в телевизор и в гнездо.
- Подключить общий телевизионный кабель.
Весь процесс занимает от силы четверть часа.
Важно, покупая разветвитель «на вырост» (возможно в будущем появится больше телевизоров), лишние незадействованные выходы временно заглушать резистором, который будет поглощать излишнее напряжение в цепи (до 75 Ом).
Когда изображение перестало удовлетворять
Бывает, что после внедрения разделителя качество изображения на нескольких телевизорах ухудшается. Некоторые выходят из сложившейся ситуации, подключив польскую антенну с усилителем. А второе решение проблемы - приобрести телевизионный сплиттер с усилителем. Последний способ хорош в том случае, если до этого телевизор показывал без нареканий и, собственно, к антенне претензий не было.
Но точнее в этой ситуации сможет подсказать телемастер. У него есть приспособления для измерения уровня сигнала. Это важно сделать, поскольку изображение может искажаться также на фоне слишком большого сигнала.
Существует 3 способа внедрения дополнительных устройств, повышающих мощность сигнала:
- При высоких показателях передачи нагрузки сплиттера можно воспользоваться одним промежуточным усилителем на входе в разветвитель.
- Если вероятна перегрузка, то лучше отдавать предпочтение раздельным усилителям на каждом выходе. И выставляется оно независимо на каждом выходе.
- Комбинированное усиление. Один ставится на входе и дополнительные раздельные по выходам.
Сплиттеры в наше время являются широко востребованными приборами. Если в доме больше одного телевизора, то без такого приспособления не обойтись. Некоторые умельцы делают такие устройства самостоятельно. Кто-то, желая сэкономить, покупает китайские сплиттеры. Но надежнее всего купить данный предмет у проверенного производителя, а для установки воспользоваться услугами телемастера.
