Настройка подключения к Интернет

Производит надежные и многофункциональные роутеры. Они стоят дороже, чем роутеры других марок, но отличное качество оправдывает высокую цену. Многие пользователи беспроводного интернета делают выбор именно в пользу роутеров марки ZyXEL.

Рассмотрим, как происходит настройка роутеров данной фирмы, на примере весьма распространенной модели ZyXEL P-330W EE. Как и в случае с другими роутерами, процесс настройки начинается с подготовки сетевой карты компьютера или ноутбука.

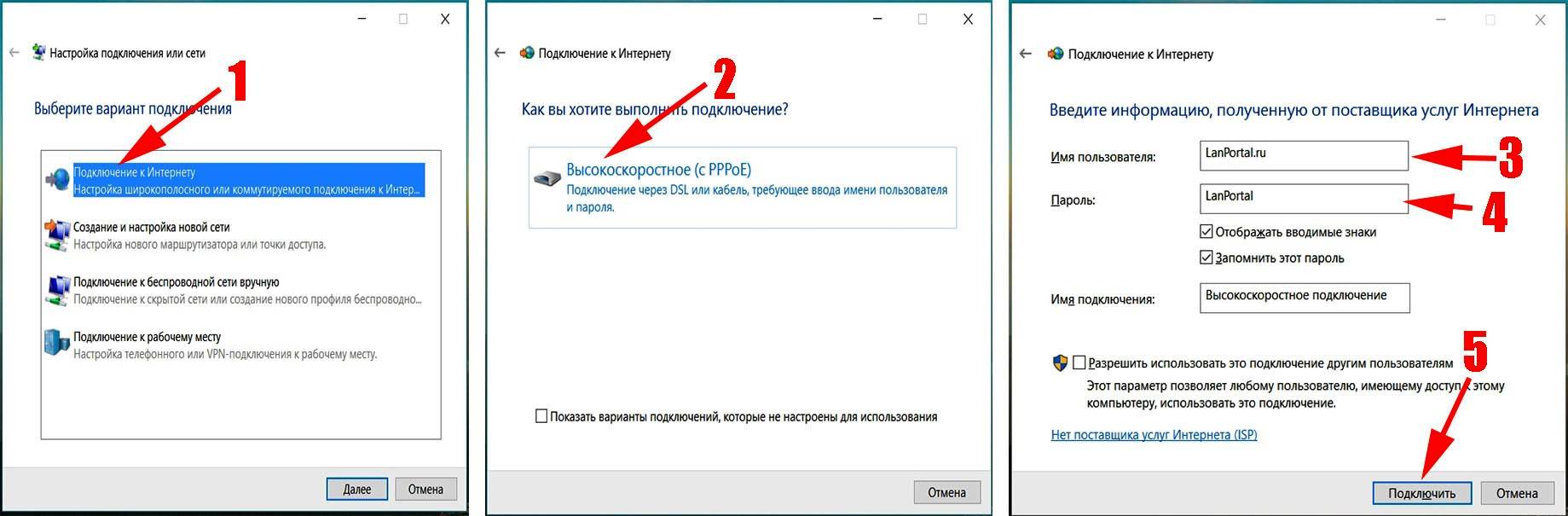

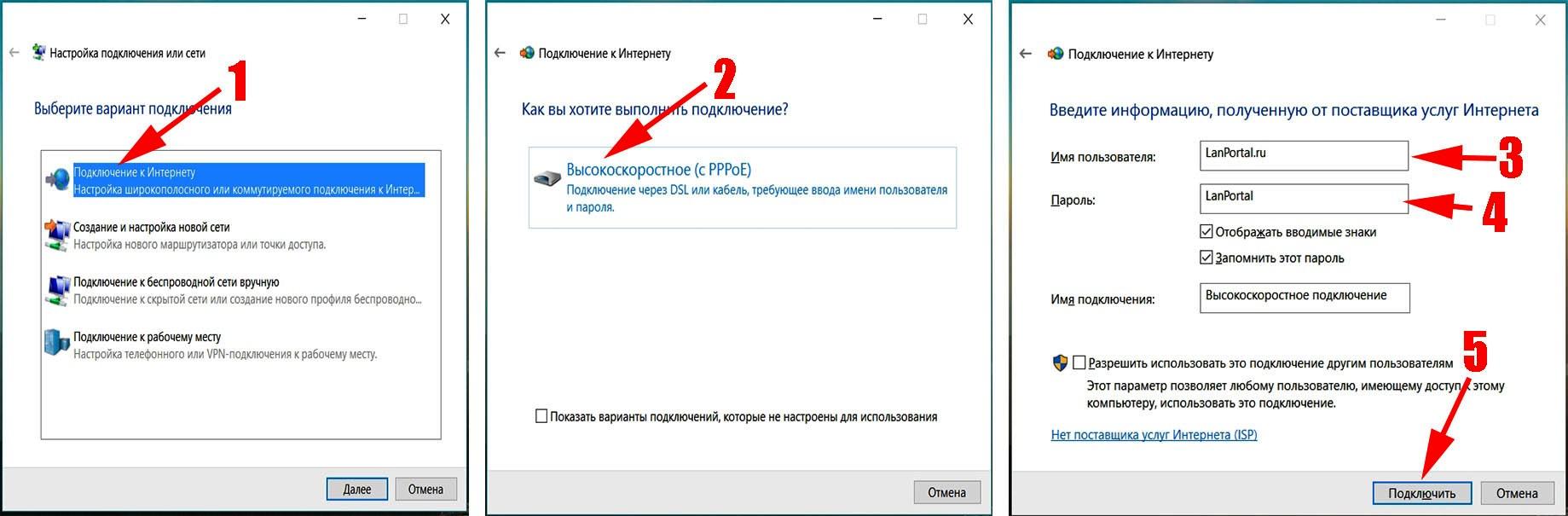

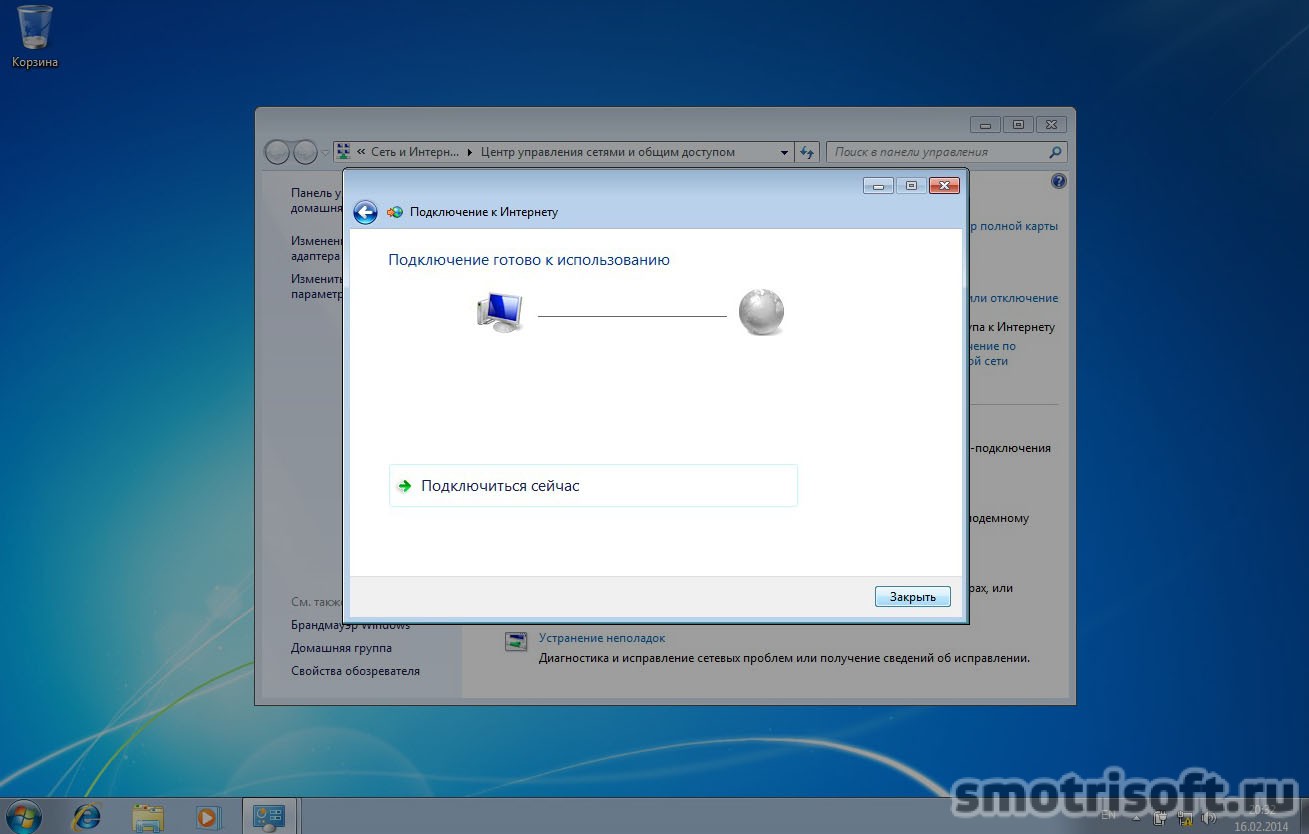

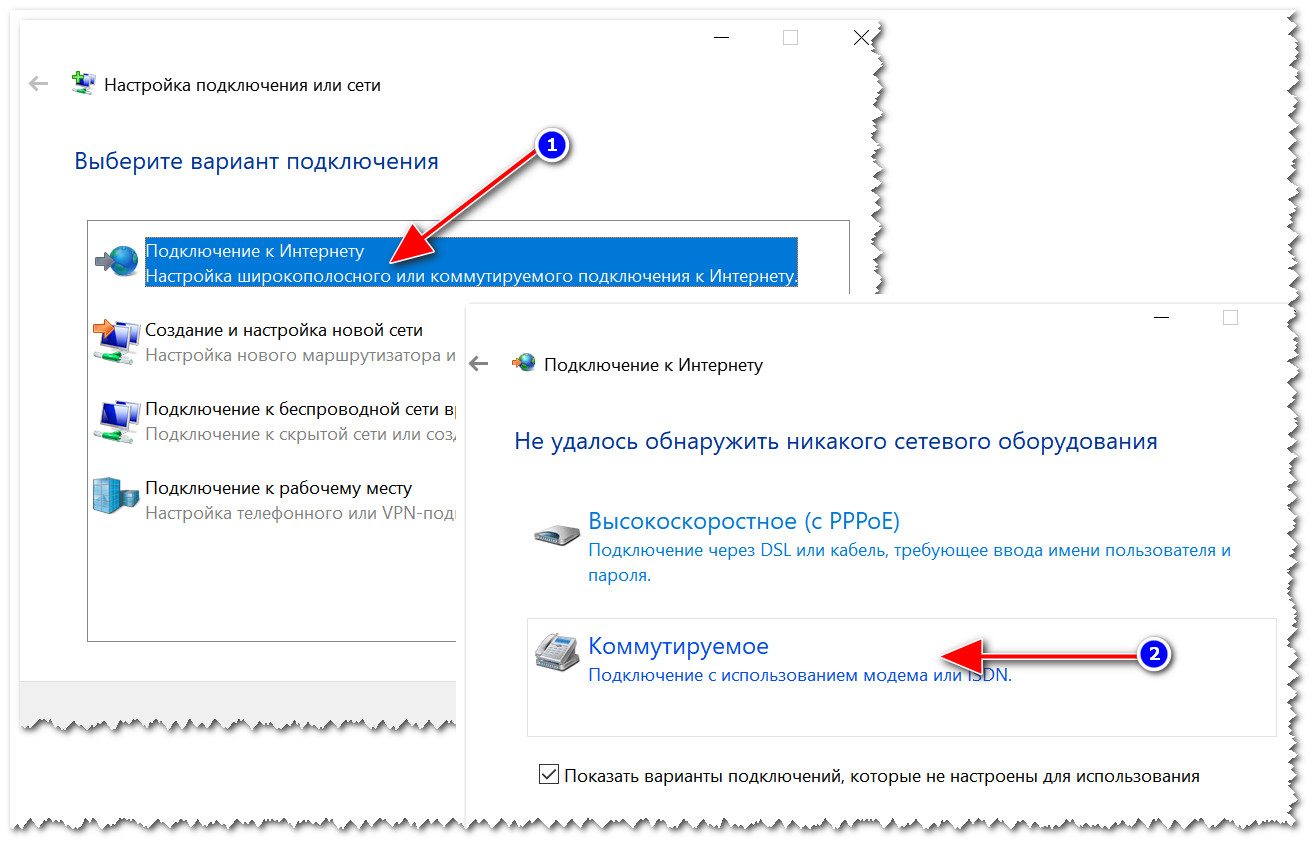

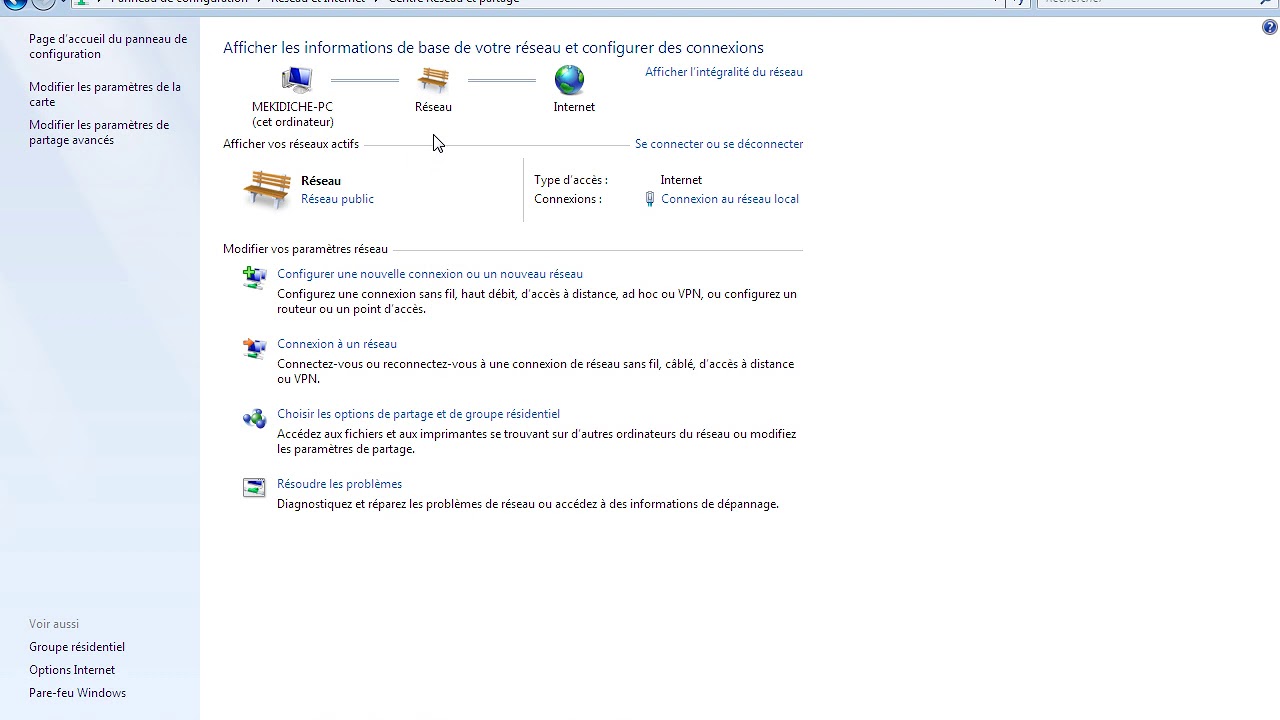

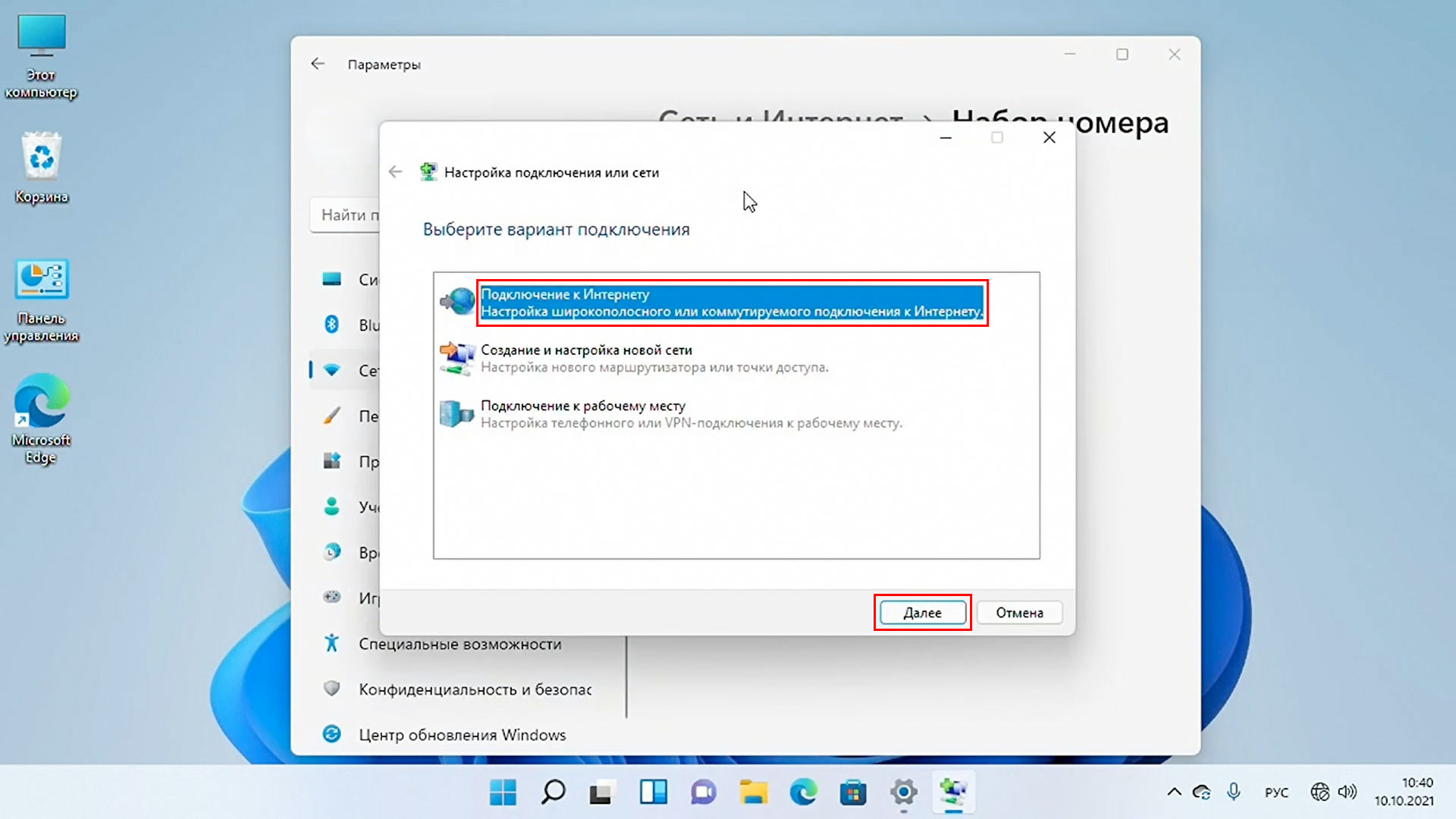

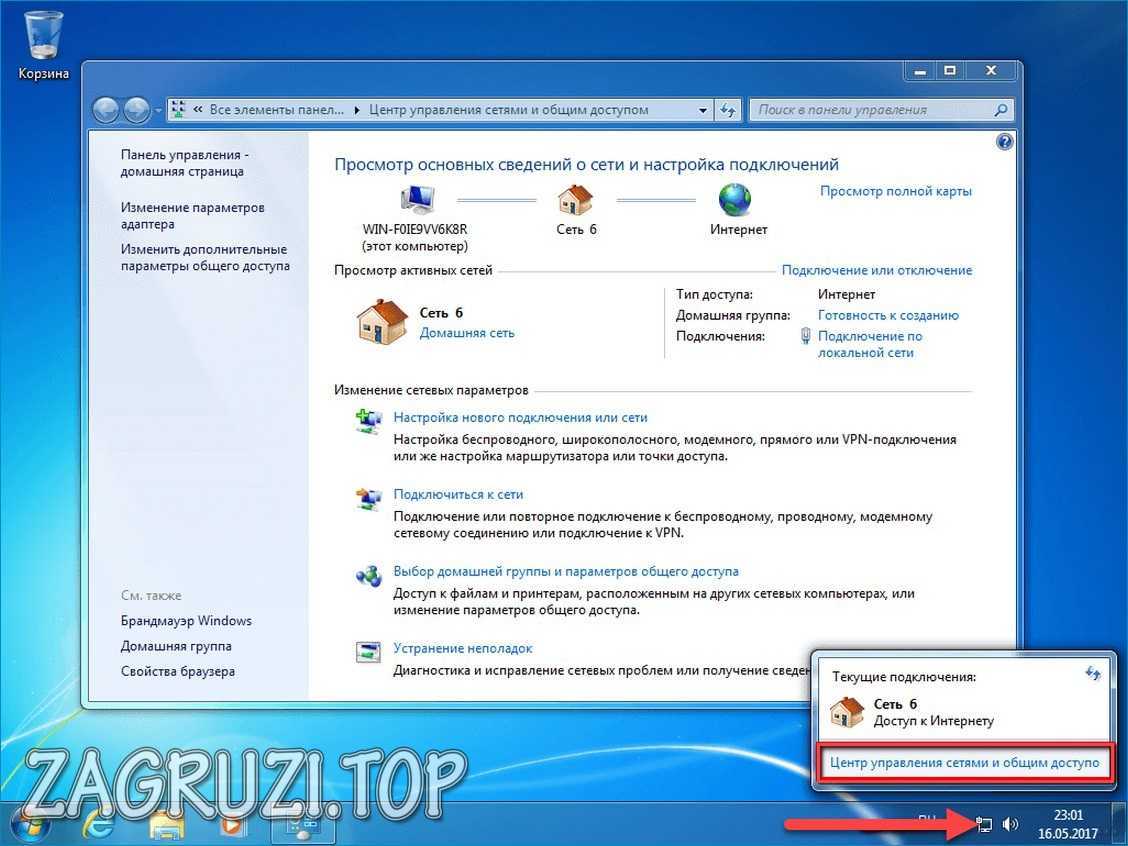

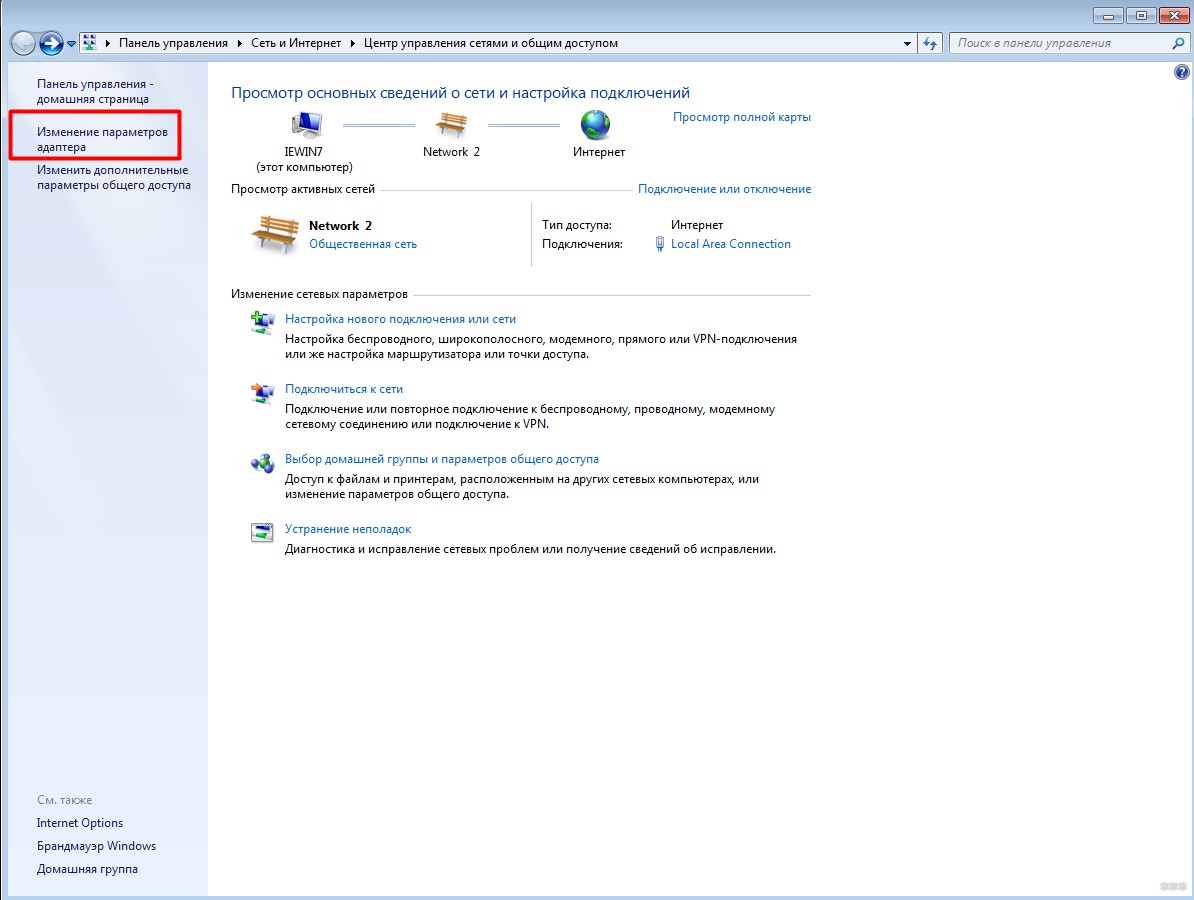

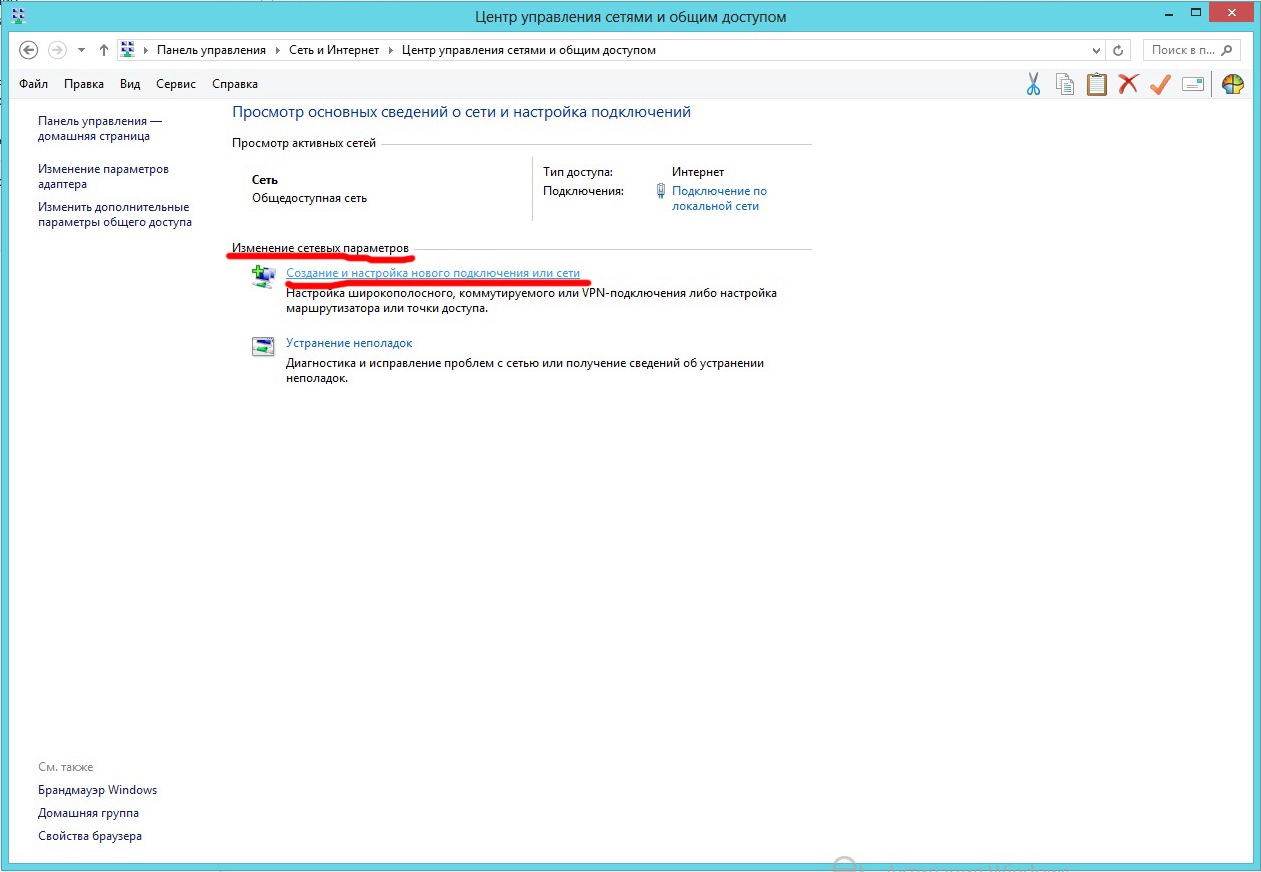

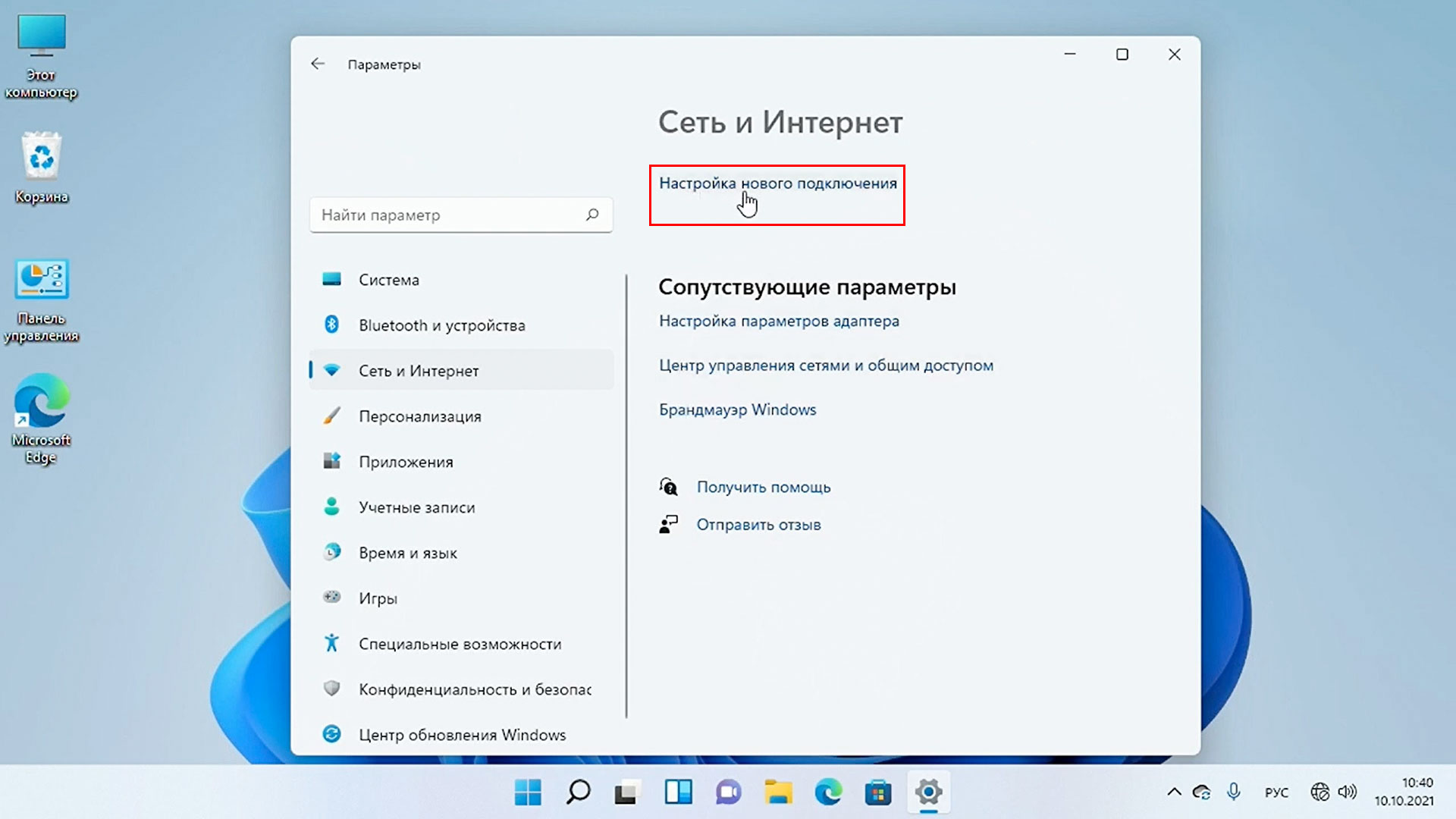

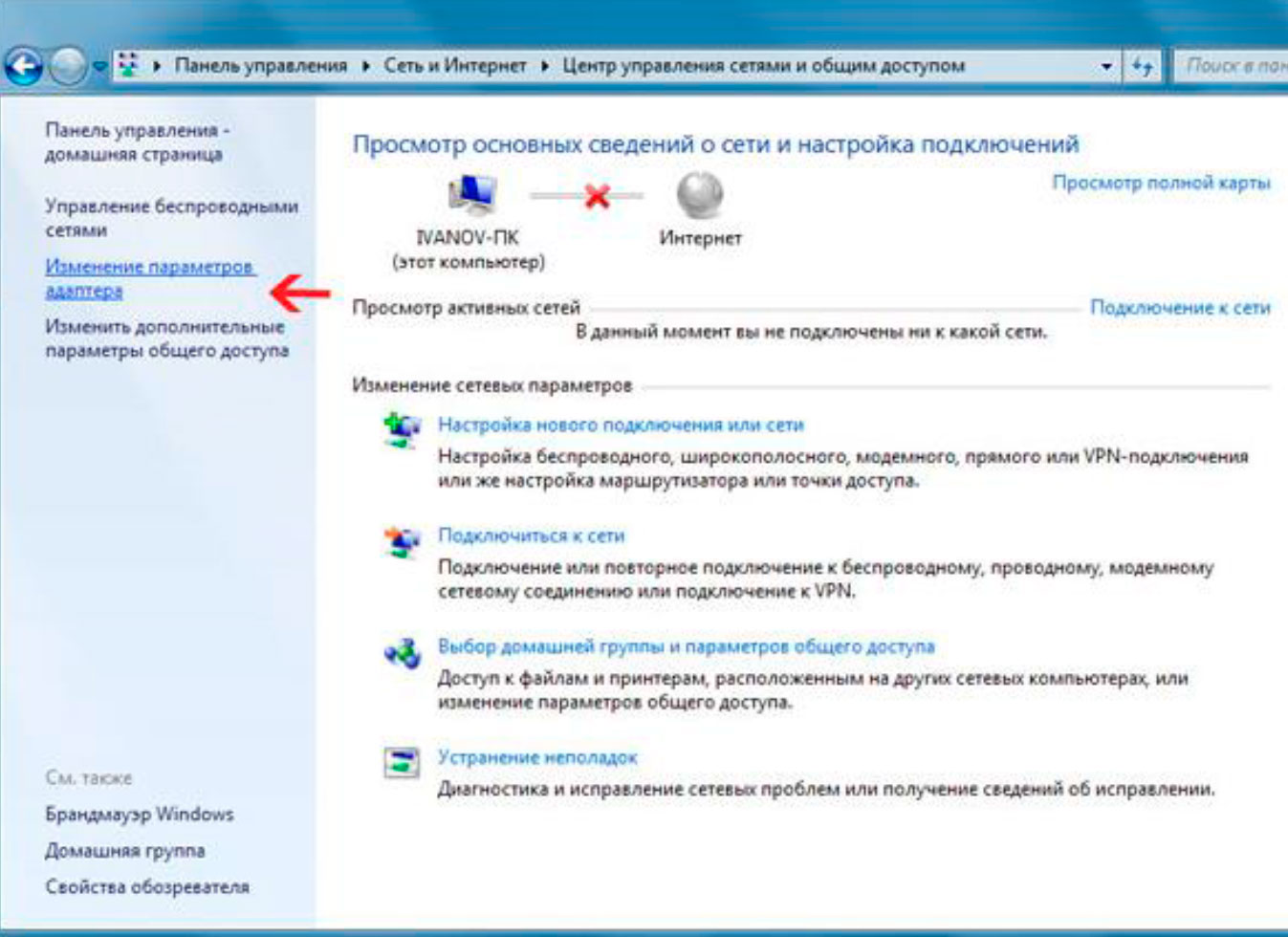

Зайдите в меню «Пуск», затем – в «Панель управления» и выберите пункт «Сетевые подключения». В открывшемся окне найдите иконку «Подключение по локальной сети», щелкните по ней правой кнопкой мыши и выберите пункт «Свойства». Вы увидите список, в котором нужно выбрать вариант «Протоколы Интернета TCP/IP» (если на вашем компьютере установлена операционная система Windows XP) или «Протоколы Интернета версия 4 TCP/IPv4» (для пользователей Windows Vista/7/8).

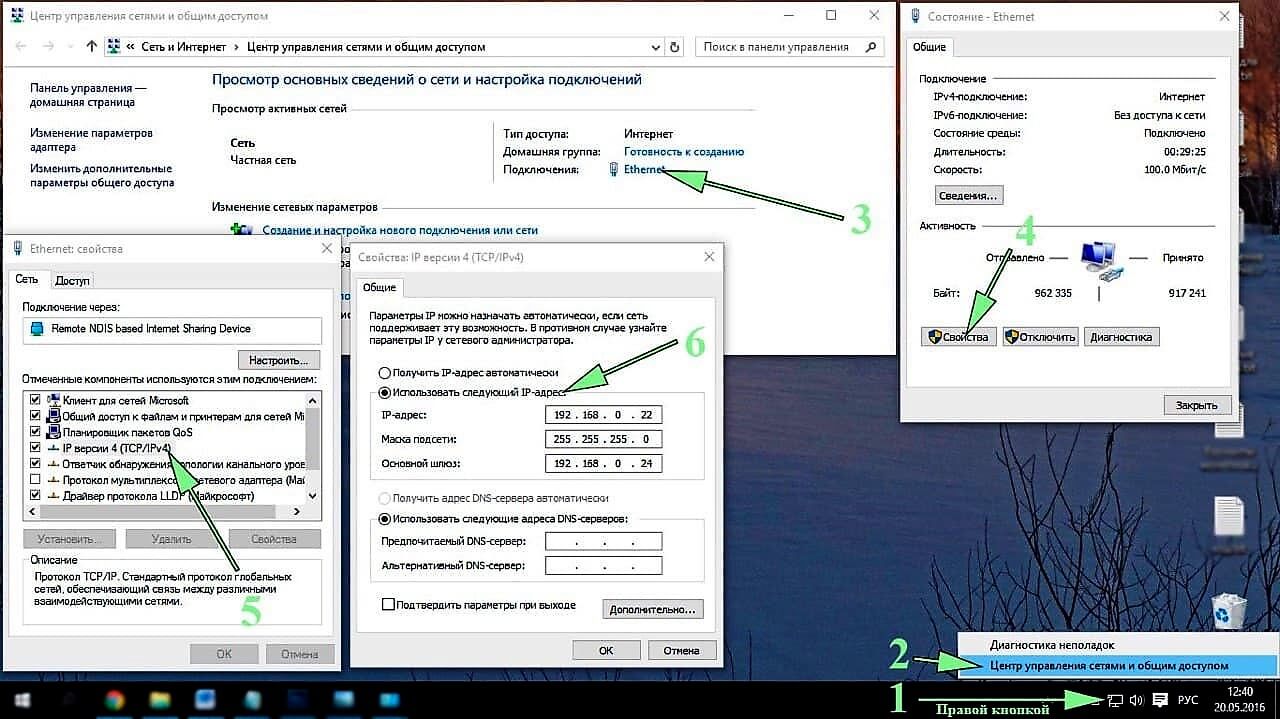

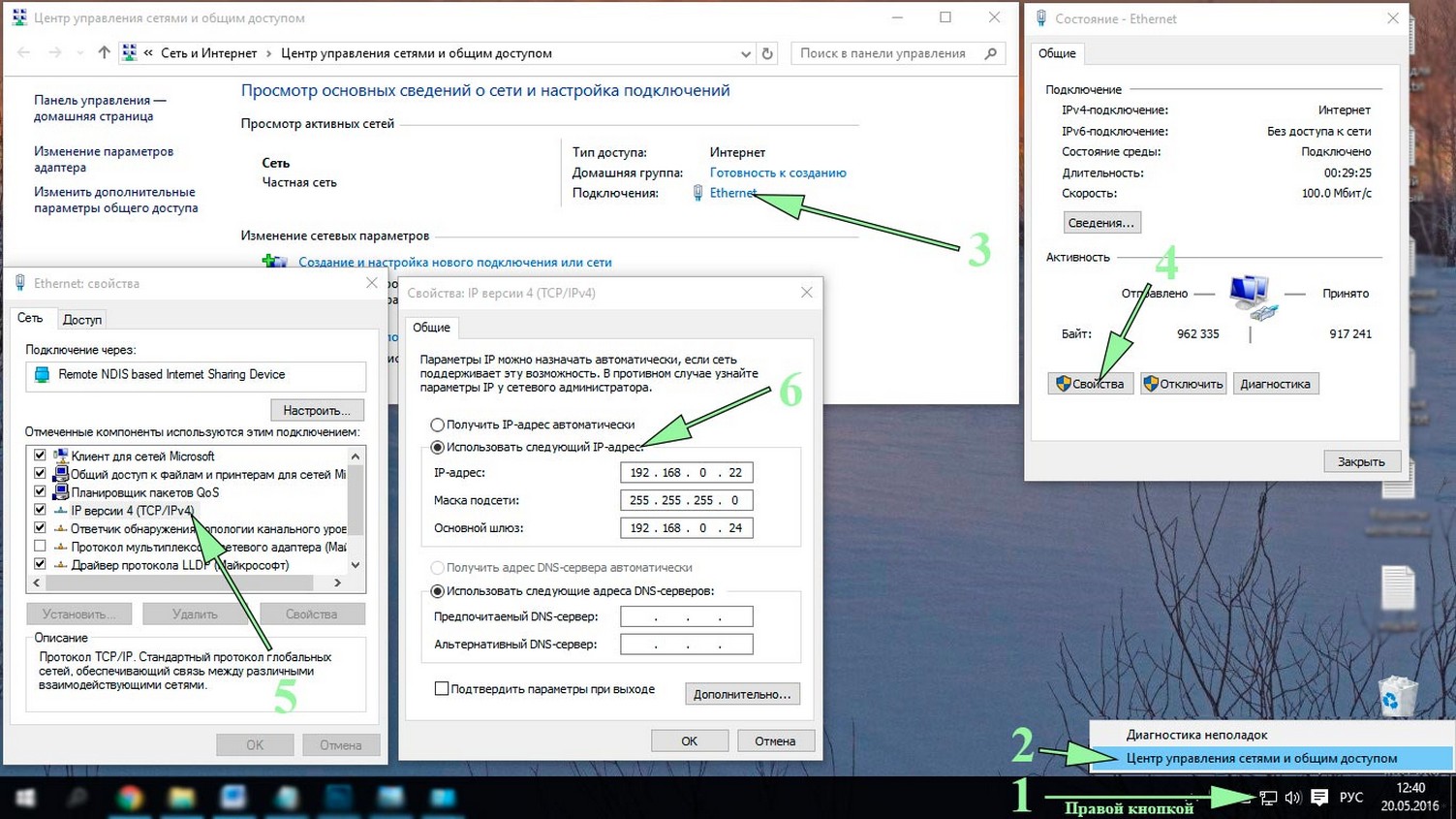

Выделяем этот вариант, щелкаем правой клавишей мыши и выбираем пункт «Свойства». В появившемся окне находим поле «Получение IP-адреса автоматически» и ставим напротив него точку. Это необходимо для того, чтобы роутер автоматически соединился с вашим компьютером.

Подключение роутера ZyXEL P-330W EE

После настройки сетевой карты можно приступать к подключению роутера. Устройство соединяется с компьютером при помощи коммутационного шнура. Один конец подключаем к сетевой карте компьютера, а другой вставляем в один из LAN-портов роутера. Модель ZyXEL P-330W EE оснащена четырьмя LAN-портами, которые расположены на задней панели роутера.

Там же вы найдете WAN-порт, предназначенный для подключения кабеля интернет-провайдера. Кроме того, роутер оснащен антенной, которая отвечает за беспроводное подключение по Wi-Fi.

После подключения роутера нужно зайти в его рабочий интерфейс. Для этого запускаем любой интернет-браузер на компьютере или ноутбуке, и в адресной строке вводим IP-адрес роутера. По умолчанию адрес устройства – 192.168.1.1. Нажимаем «Enter», открывается окно авторизации. Заполняем поля «Имя пользователя» и «Пароль».

По умолчанию задано имя «admin» и пароль «1234». Эти данные указываются на нижней крышке роутера ZyXEL P-330W EE.

Настройка интернета на роутере ZyXEL P-330W EE

Если авторизация прошла успешно, вы попадете в рабочий интерфейс роутера. Можно приступать к настройке интернета. Для этого вам потребуется узнать некоторые данные о своем провайдере, а именно: тип и параметры интернет-подключения. Если вы не можете определить их самостоятельно, обратитесь в техподдержку своего провайдера.

Итак, рассмотрим настройку различных типов подключения. Если ваш поставщик интернета использует Динамический IP (Dynamic IP), в основном меню выбираем пункт «WAN». В выпадающем списке «WAN Access Type» устанавливаем «DHCP Client». Также нам нужно задать автоматическое получение DNS, поэтому отмечаем точкой поле «Obtain DNS Automatically». Если ваш провайдер относится к тем, что требуют привязку MAC-адреса, поставьте точку в графе «Clone MAC Address (Manually)». Устройство автоматически скопирует адрес в это поле. Затем нажимаем кнопку «Save», чтобы сохранить изменения.

Теперь рассмотрим настройку статичного, или постоянного, IP (Static IP) . Из основного меню переходим в блок «WAN» и в поле «WAN Access Type» выбираем пункт «Static IP». Затем вводим параметры подключения, полученные от провайдера. Заполняем поля «IP Address» («IP-адрес»), «Subnet Mask» («Маска подсети»), «Default Gateway» («Основной шлюз») и поля «DNS 1», «DNS 2», «DNS 3» («DNS-сервера»). Если требуется привязка к MAC-адресу, отмечаем точкой пункт «Clone MAC Address (Manually)». Нажимаем «Save».

Настройка подключения PPPoE происходит следующим образом. Заходим в меню «WAN», в поле «WAN Access Type» выбираем пункт «PPPoE». Затем заполняем поля «User Name» и «Password»: вводим имя пользователя и пароль, указанные в договоре о поставке интернет-услуг. Если вы не можете найти договор, обратитесь в техподдержку провайдера и уточните свои данные. Затем отмечаем точками следующие поля: «Attain PPPoE IP Automatically», «Attain Physical WAN IP Automatically» и «Attain DNS Automatically». Нажимаем на кнопку «Connect», расположенную в правой нижней части окна.

Чтобы настроить PPTP (VPN) подключение со статическим IP, выбираем в поле «WAN Access Type» вариант «PPTP». Отмечаем точками поля: ««Attain PPTP IP Automatically», «Set PPTP Physical WAN IP Manually», «Set DNS Manually». Затем указываем те же параметры, что и в случае настройки статического IP: IP-адрес, маску подсети и основной шлюз. Вводим имя пользователя и пароль в поля «User Name» и «Password», нажимаем «Save».

Тип подключения – не единственный параметр, который нужно задать при настройке интернета. Рассмотрим, как произвести другие, не менее важные, настройки. В первую очередь настроим имя сети, которое будет отображаться в списке подключений. Из главного меню переходим в блок «Wireless» и выбираем пункт «Basic Settings». В поле «SSID» указываем имя сети. Вы можете выбрать любое желаемое имя и записать его латинскими буквами.

Теперь переходим в подраздел «Security» и задаем настройки безопасности. В выпадающем списке «Encryption» выбираем вариант «WPA», который обеспечит надежное шифрование данных. В поле «WPA Authentification Mode» ставим точку рядом с пунктом «Personal (Pre-Shared Key)». В графе «WPA Cipher Suite» выбираем «TKIP», а в поле «WPA Pre-Shared Key» вводим ключ безопасности: комбинацию из чисел и латинских букв не менее 8 символов. Это и будет паролем от вашей сети. Сохраняем изменения, нажав на «Save».

Часть 1: обзор возможностей и конфигурация устройства

В феврале компания ZyXEL представила свой новый интернет-центр, направленный на использование в домовых сетях, где помимо доступа к сети Интернет присутствуют локальные ресурсы. В большинстве домовых сетей доступ к сети Интернет осуществляется через PPTP-соединение, устанавливаемое с компьютера пользователя, однако если пользователь захочет подключить к сети еще 1 или несколько компьютеров или же организовать беспроводную сеть у себя дома, то возникает необходимость использования дополнительного оборудования (например NAT-маршрутизаторов).

Интернет-центр ZyXEL P-330W, который мы и будем рассматривать в данном обзоре, предназначен как раз для беспроблемного решения данной задачи за счет технологии ZyXEL Link DUO - данная технология позволяет осуществлять маршрутизацию трафика между 3 сетями:

  • собственной локальной сетью, подключенной к LAN-интерфейсам интернет-центра
  • локальной сетью провайдера услуг, трафик данной сети обычно не тарифицируется и не ограничивается самим провайдером
  • сетью Интернет, доступ к которой осуществляется посредством PPTP-подключения

Это позволяет всем клиентам собственной локальной сети интернет-центра (то есть тем устройствам, которые подключены к LAN-портам устройства) одновременно пользоваться как интернетом, так и локальной сетью провайдера услуг. Для многих (но не всех) недорогих маршрутизаторов SOHO-класса задача одновременного доступа к сети Интернет (с использованием PPTP-подключения) и к локальной сети провайдера услуг до сих пор остается неосуществимой.

Интернет-центр ZyXEL P-330W специально разрабатывался для подключения таким сетям как Corbina Telecom - то есть сетям, которые помимо доступа к сети Интернет имеют собственные локальные ресурсы.

Функциональные возможности интернет-центра: NAT-маршрутизатор с беспроводным интерфейсом стандарта IEEE 802.11g, 4-хпортовый коммутатор с автоопределением полярности на портах - Auto MDI/MDI-X. Также имеется возможность подключения к сети провайдера услуг по беспроводной связи - беспроводной интерфейс при этом выступает в роли WAN-интерфейса.

На устройстве расположены следующие индикаторы:

  • Индикатор питания/состояния интернет-центра
  • Индикатор состояния/активности WAN-порта
  • Индикатор состояния/активности беспроводного соединения
  • По одному индикатору состояния/активности на каждый LAN-порт

Сзади на интернет-центре расположены:

  • Разъем питания
  • 4 Ethernet-порта LAN 10/100 RJ-45
  • WAN-порт Ethernet 10/100 RJ-45
  • Кнопка Reset-сброс параметров
  • разъем r-SMA для подключения внешней антенны беспроводной связи

Комплект поставки:

  • Сам интернет-центр ZyXEL P-330W
  • Блок питания 12В, 800 мА
  • Диск с руководством и дополнительным ПО
  • Патчкорд RJ-45–RJ-45 длиной ~1 м
  • Гарантийный талон
  • Картонная фигурка "NetFriend"

Вид изнутри:

Устройство выполнено на базе процессора Realtek RTL8186 (32-битный RISC-процессор, работающий на частоте 180 МГц). Коммутатор устройства выполнен на базе микросхемы Realtek 8305SC (5-типортовый коммутатор с поддержкой до 16-ти VLAN"ов и поддержкой функций QoS). На плате также установлено 2 Мбайта Flash-памяти 29LV160C и 16 Мбайт SDRAM-памяти 2 × EM638165TS.

Беспроводная часть интернет-центра скрыта под экраном, припаянным к основной плате.

Сводную таблицу спецификаций можно посмотреть .

Дополнительно хочу отметить, что некоторые беспроводные устройства компании ZyXEL (в том числе и рассматриваемый интернет-центр) прошли испытания доверенной организацией ГКРЧ (государственной комиссии по радиочастотам) и вошли в «Перечень РЭС, разрешенных для эксплуатации без оформления разрешений на использование радиочастот». В соответствии с требованиями законов РФ на беспроводное оборудование, используемое для оказания коммерческих услуг связи, необходимо получать разрешение на эксплуатацию от ГКРЧ, что занимает большое количество времени. На оборудование, приведенное в списке, указанном выше, данные разрешения не требуется - это существенно упрощает использование данного оборудования для оказания коммерческих услуг связи.

Более подробную информацию по беспроводному оборудованию ZyXEL, прошедшему испытания ГКРЧ, можно найти .

Настройки интернет-центра

Конфигурацию интернет-центра можно осуществлять с использованием WEB-интерфейса настройки, консольного интерфейса или же с использованием программного обеспечения ZyXEL NetFriend.

Компания ZyXEL позиционирует утилиту настройки ZyXEL NetFriend как основную для массового пользователя. Остальные же интерфейсы настройки (WEB-интерфейс и консольный интерфейс) предназначены для использования более опытными пользователями, поэтому рассматривать настройки устройства начнем именно с утилиты ZyXEL NetFriend (ее мы уже рассматривали отдельно - ).

В кратце расскажем о настройке устройства посредством утилиты NetFriend. Для начала работы необходимо произвести сброс параметров интернет-центра, для этого необходимо нажать кнопку Reset на корпусе устройства на несколько секунд. Компьютер, на котором запускается данная утилита, должен быть подключен к LAN-порту интернет-центра. После запуска, утилита осуществляет поиск устройства.

Во время работы программы, обнаружилось, что в устройстве стоит устаревшая версия прошивки. Программа ZyXEL NetFriend предложила обновить прошивку устройства на более новую - все это происходило в автоматическом режиме и не вызвало никаких затруднений.

Программа ZyXEL NetFriend позволяет выбрать регион и провайдера услуг в этом регионе, после этого задается логин и пароль, которые используются для подключения к серверу провайдера (при необходимости). Программа также позволяет изменить (добавить/удалить) статические маршруты, необходимые для работы с локальной сетью провайдера (списки маршрутов уже содержатся в самой программе).

Программа ZyXEL NetFriend на момент написания обзора содержит настройки для 22 крупных московских провайдеров услуг. Если же смотреть по регионам, то NetFriend содержит настройки крупнейших провайдеров 7-ми регионов России.

Использование утилиты NetFriend на примере подключения устройства к московскому провайдеру Corbina Telecom мы приведем во второй части обзора, посвященного интернет-центру ZyXEL P-330W, которая выйдет несколько позже.

Кроме того, обратим внимание, что данная утилита умеет настраивать интернет-центр для работы в любом из описанных выше режимов, а не только для подключения к Интернет.

Полный список скриншотов WEB-интерфейса настройки приведен .

Более подробно рассмотрим некоторые пункты WEB-интерфейса настройки.

Интернет-центр ZyXEL P-330W может работать в различных режимах:

  • Шлюз (Gateway) - в этом режиме подключение к сети производится с через WAN-порт, NAT включен, возможно использование подключения PPTP, PPPoE, получение IP-адреса по DHCP или задание IP-адреса статически. Этот режим используется при подключении к провайдеру по Ethernet для организации локальной сети, совместного доступа к локальным и интернет-ресурсам с подключением пользователей как по проводам, так и по беспроводной технологии Wi-Fi. Этот режим является наиболее типовым вариантом использования интернет-центра.
  • Провайдер беспроводных услуг (Wireless ISP) - в данном режиме все Ethernet-порты устройства (в том числе и порт WAN) работают в режиме моста. Беспроводной интерфейс работает в режиме клиента беспроводной сети и подключается к точке доступа провайдера. NAT включен на беспроводном интерфейсе, клиенты подключаются к Ethernet-портам. В данном режиме также возможно использование PPTP и PPPoE подключений. Этот режим используется, если провайдер предоставляет доступ к сети по беспроводной технологии Wi-Fi (примером может служить услуга Golden Wi-Fi от Golden Telecom)
  • Точка доступа (Access Point) - в данном режиме все интерфейсы (5 Ethernet портов и беспроводной интерфейс) работают в режиме моста. Интернет центр в этом режиме представляет собой обычную точку доступа, которая имеет 5 Ethernet-портов. NAT отключен, файрвол отключен. Этот режим используется для организации беспроводной сети к которой могут подключаться беспроводные клиенты.
  • Беспроводной мост (Wireless Bridge) - в данном режиме все интерфейсы устройства работают в режиме моста. Беспроводной интерфейс работает в режиме клиента. NAT и файрвол отключены. Этот режим используется, если интернет-центр нужно подключить к беспроводной сети для предоставления доступа к этой сети пользователям, подключенным к Ethernet-интерфейсам интернет-центр.

Изменение данных режимов приводит к некоторым изменениям в интерфейсе устройства. Некоторые режимы рассмотрим далее по ходу обзора, а пока коснемся только стандартного - режима "Gateway".

Настройки беспроводной связи позволяют выбирать режим работы беспроводного интерфейса (точка доступа или клиент), но включить режим клиента при использовании режима «Gateway» не получится.

Точка доступа на устройстве ZyXEL P-330W поддерживает использование протокола IAPP (Inter-Access Point Protocol) - протокол, используемый для осуществления связи между точками доступа для организации таких возможностей как роуминг и распределение ресурсов (имеются ввиду ресурсы полосы пропускания), но дополнительных настроек, применимых к данному протоколу в устройстве не предусмотрено. Не скрою, что было бы интересно посмотреть на результаты включения данной опции, но такое устройство с попало к нам в единственном экземпляре. Поддержка протокола IAPP опциональна - существующие стандарты беспроводной связи не требуют его реализации в беспроводных устройствах. Стандарт протокола IAPP также не принят - существует лишь набор рекомендаций, которые позволяют реализовать дополнительные возможности беспроводного оборудования. Следует учитывать, что так как нет четкого стандарта - возможна несовместимость реализаций протокола IAPP в оборудовании различных производителей.

Использование WPA-шифрования позволяет выбрать используемый алгоритм шифрования (AES или TKIP). Если же выбрать WPA2-шифрование, то используется только AES-шифрование. В безопасности беспроводной связи также можно задать MAC-адреса устройств, которым разрешено подключаться к беспроводному интерфейсу интернет-центра.

Правила фильтрации трафика задаются на базе используемого протокола (TCP/UDP) и диапазона портов (тоже TCP/UDP). Данные правила применяются только для исходящего трафика, генерируемого в LAN-сегменте интернет-центра и выполняются только в том случае, если интернет-центр осуществляет маршрутизацию трафика (выбран режим «Gateway» или «Wireless ISP» на странице «Operation Mode» WEB-интерфейса настройки).

Фильтрация ICMP-трафика, а также трафика других протоколов, не поддерживается, к тому же нет возможности фильтровать трафик по IP-адресам источника и назначения пакетов - это существенно снижает гибкость файрвола, так как нет возможности запретить доступ к определенным сервисам определенным IP-адресам в локальной сети - все правила применяются ко всем клиентам, находящимся в LAN-сегменте интернет-центра.

Интернет-центр имеет ряд дополнительных возможностей, позволяющих обнаруживать и прерывать DoS-атаки (Denial of Service).

Настройки специальных приложений позволяют создать до 8-ми правил (Port Trigger) - использование данных правил необходимо для приложений, которые имеют проблемы при работе через NAT. Настройки виртуальных серверов не позволяют использовать различные Public/Private порты на LAN/WAN интерфейсах интернет-центра.

Интернет-центр осуществляет логирование только системных событий, исполнение правил файрвола не отображается в логах. Логи могут храниться только внутри устройства, отправка логов по электронной почте или же хранение на отдельном Syslog-сервере не предусмотрено.

В устройстве также предусмотрено еще несколько видов фильтрации: по IP-адресу, по MAC-адресу, по строке URL. Фильтрация трафика по IP-адресу позволяет компьютеру с определенным IP-адресом, находящемуся в локальной сети запретить доступ к внешней сети (сети WAN). Фильтрация по MAC-адресу по сути аналогична фильтрации по IP-адресу - необходимо задать MAC-адрес компьютера, доступ которому к внешней сети (сети WAN) будет закрыт.

Помимо WEB-интерфейса настройки, интернет-центр P-330W имеет консольный интерфейс, доступный по протоколу Telnet.

Для вывода доступных команд, необходимо ввести в командной строке консольного интерфейса команду «?» или «help» - эта команда отобразит список доступных разделов конфигурирования. Чтобы отобразить список доступных команд раздела (например раздела «IP»), необходимо после названия раздела написать «?» или «help» - например «ip ?» (выводит список доступных команд в разделе IP). Так же можно поступать и с подразделами. К сожалению консольный интерфейс не предоставляет возможности повторного ввода предыдущей команды, правка текущей команды осуществляется с использованием клавиш Ctrl+Backspase.

В режиме «Wireless ISP» беспроводной интерфейс выступает в роли WAN-интерфейса, а все 5 портов Ethernet работают в режиме моста. Интернет центр позволяет обнаруживать (поиск по широковещательному SSID) и подключаться к беспроводным сетям, работающим как в режиме Infrastructure, так и в режиме AdHoc. При этом, в режиме AdHoc беспроводное соединение устанавливается на скорости 54 Мбит/с, что соответствует режиму IEEE 802.11g. Еще раз напомню, что в режиме «Wireless ISP» все Ethernet-порты представляют собой 5-портовый Ethernet-коммутатор.

В режиме «Access point&» интернет-центр начинает работать как обычная точка доступа, соединенная с 5-портовым коммутатором. Функции NAT и фильтрации трафика при этом не работают.

В режиме «Wireless Bridge» (беспроводной мост) интернет-центр выступает в качестве клиента беспроводной сети. Возможно подключение к беспроводным сетям работающим в режиме AdHoc и Infrastructure. Таким образом, в данном режиме работа беспроводного моста осуществляется не через WDS (Wireless Distribution System), а переключением беспроводного интерфейса интернет-центра в режим клиента беспроводной сети.

Когда интернет-центр работает в режимах, где не используется NAT и фильтрация трафика (Access point, Wireless Bridge), соответствующие разделы настройки в WEB-интерфейсе конфигурации интернет-центра попросту отсутствуют.

Уточню, что настройка устройства посредством утилиты ZyXEL NetFriend также позволяет оперировать данными режимами работы интернет-центра (в том числе осуществлять подключение к провайдерам беспроводных услуг, таким как Golden Telecom с услугой Golden Wi-Fi).

При использовании PPTP-подключения, возможна аутентификация посредством протоколов PAP, CHAP, MSCHAP и MSCHAPv2. В случае использования MSCHAP и MSCHAPv2 возможно использование MPPE-шифрования с длиной ключа 40, 56 и 128 бит. Таким образом устройство поддерживает все наиболее часто используемые параметры аутентификации и шифрования. Но не обошлось и без изъянов:

Если основной IP-адрес WAN-интерфейса будет получен автоматически от DHCP-сервера, и DHCP-сервер выдаст IP-адрес шлюза по умолчанию, то в таблице маршрутов устройства будет прописан дополнительный маршрут, в котором будет указано, что доступ к PPTP-серверу должен осуществляться только через этот шлюз. Таким образом, даже если PPTP-сервер находится в той же подсети, что и WAN-интерфейс устройства, устройство будет пытаться обратиться к нему через основной шлюз, адрес которого получен от DHCP-сервера. Подобная ситуация встречается не часто, но тем не менее вполне возможна. В случае, если IP-адрес PPTP-сервера и IP-адрес шлюза совпадают - проблем с PPTP-подключением не возникает.

Использование PPPoE-подключения также позволяет использовать все наиболее распространенные протоколы аутентификации (PAP, CHAP, MSCHAP, MSCHAPv2).

Тестированием интернет-центра мы займемся во второй части обзора, посвященного устройству ZyXEL P-330W. В ней же мы на примере рассмотрим подключение к московскому провайдеру Corbina Telecom с использованием утилиты ZyXEL NetFriend.

Доступность:

На момент написания данного обзора, средняя стоимость рассматриваемого оборудования в московской рознице составляло:

ZyXEL P-330W Н/Д(0)

Выводы:

Рассматриваемый интернет-центр обладает весьма богатым набором возможностей. Позволяя пользователю менять режим работы, можно добиться от интернет-центра необходимой функциональности. Данный интернет-центр позволяет использовать все наиболее часто используемые протоколы аутентификации при использовании PPTP и PPPoE подключений, а также маршрутизировать локальный трафик (идущий в обход PPP-соединения).

Использование технологии ZyXEL Link DUO позволяет осуществлять маршрутизацию трафика между 3-мя подсетями, что позволяет устройству беспроблемно работать с Ethernet-провайдерами, предоставляющими доступ к своим локальным ресурсам (помимо предоставления доступа в сеть Интернет).

Использование дополнительной утилиты настройки ZyXEL NetFriend (которая к тому же выпускается на русском языке), позволяет существенно упростить процесс настройки подключения, избавляя пользователя от необходимости знать все параметры и маршруты сети - достаточно знать город где живешь, название провайдера и свои логин и пароль на доступ к услуге. Также данная утилита поможет обновить прошивку устройства (если имеется более новая версия) и настроить беспроводную связь.

Еще одним плюсом рассматриваемого интернет-центра является его внесение в список беспроводных устройств, не требующих получения разрешений на использование радиочастот - данный список ведется ГКРЧ (Государственной комиссией по радиочастотам).

Но не обошлось и без ложечки дегтя - при использовании PPTP-подключения и получении IP-адреса WAN-интерфейса по DHCP, если DHCP-сервер задает IP-адрес "шлюза по умолчанию", то в таблице маршрутизации устройства появляется запись, сообщающая, что PPTP-сервер находится в другой сети и пакеты к PPTP-серверу посылаются через шлюз (в то время как PPTP-сервер может находиться в той же подсети, что и WAN-интерфейс интернет-центра).

Достаточно скромными оказались настройки фильтрации трафика - мы не можем запретить определенному компьютеру в LAN-сегменте доступ к определенным сервисам глобальной сети (в данном случае мы либо запрещаем всем, либо разрешаем всем)

В этой части обзора мы рассмотрели возможности и настройки интернет-центра ZyXEL P-330W. Во второй части данного обзора мы займемся непосредственно тестированием устройства и посмотрим насколько качественно реализованы данные возможности.

Плюсы:

  • Возможность использования интернет-центра в различных режимах
  • Возможность использования всех наиболее распространенных протоколов аутентификации (PAP, CHAP, MSCHAP, MSCHAPv2)
  • Возможность использования MPPE-шифрования (с длиной ключа до 128 бит) при использовании PPP-подключений
  • Наличие защиты от атак типа DoS (Denial of Service - отказ в обслуживании)
  • Возможность использования утилиты настройки с дружественным интерфейсом
  • Устройство входит в список оборудования ГКРЧ «Перечень РЭС, разрешенных для эксплуатации без оформления разрешений на использование радиочастот» и наличие сертификата связи «ССС», что упрощает использование устройства для предоставления коммерческих услуг связи

Минусы:

  • Низкая гибкость задания правил фильтрации трафика
  • Появление дополнительного маршрута при получении IP-адреса от DHCP-сервера в случае, если DHCP-сервер выдает адрес шлюза по умолчанию
  • При использовании консольного интерфейса нет возможности повтора предыдущей команды - команду необходимо вводить заново

Роутер подходит для тарифов до - Мбит/сек с VPN соединением протокола PPtP, по LAN подключению/> Wi-Fi скорость очень сильно зависит от посторонних помех и определяется в конкреттных случаях отдельно./> Скорость передачи данных по Wi-Fi (беспроводная) отличаеться от LAN подключения. Подробности.

Для полноценной работы роутера необходимо выполнить все пункты руководства!

Измените параметры TCP/IP сетевой карты у компьютера на автоматическое получение значений (DHCP). Затем необходимо включить адаптер питания роутера в электро-розетку.

1. Для того чтоб попасть в настройки роутера, предварительно подключаем один конец кабеля (обычно прилагается к роутеру) к любому порту LAN на роутере, а другой в компьютер с которого будут произведены настройки. Набираем в браузере адрес маршрутизатора 192.168.1.1 , вводим логин admin и пароль 1234 - и попадаем в web-интерфейс роутера.

Заходим в WAN .

Изменяем поле: WAN Access Type : PPTP и выставляем галочку около пункта Attain PPTP IP Automatically (автоматическое получение ip-адреса для VPN соединения).

Выставляем галочку около пункта Set Physical WAN IP Manually и прописываем данные из договора

Physical WAN IP Address : IP адрес
Physical Subnet Mask : Маска подсети
Physical Gateway : Шлюз
User Name : номер договора в формате 0/0000 (совпадает с логином на статистику)
Password : пароль к VPN (может совпадать с паролем на статистику)
Autentication Type : Auto
MPPE Encriptin Level : None

Server Information : выставляем галочку около пункта (URL Address) и прописываем VPN-сервер vpn.koptevo.net . Для тарифов с ограничением трафика имя сервера: lvpn.koptevo.net(первая буква - английская маленькая "эль")

DNS 1 : 217.78.176.1

DNS 2: 217.78.177.250

Выставляем галочки на пунктах Respond to WAN Pin g (необходимо для проверки сети техподдержкой) и Enable UPnP . Снимаем галочку с пункта Enable IPsec pass through on VPN connection (уменьшает нагрузку на роутер) Жмём Save Ждём около 5 минут

Чтобы стали доступны ресурсы локальной сети нужно включить статические маршруты Enable Static Route поставить галочку. И добавить все маршруты по одному.

IP Address 10.0.0.0 Subnet Mask 255.0.0.0 Default Gateway <шлюз>
IP Address 172.16.0.0 Subnet Mask 255.240.0.0 Default Gateway <шлюз>
IP Address 192.168.0.0 Subnet Mask 255.255.0.0 Default Gateway <шлюз>
IP Address 79.98.136.0 Subnet Mask 255.255.248.0 Default Gateway <шлюз>
IP Address 217.78.180.0 Subnet Mask 255.255.254.0 Default Gateway <шлюз>
IP Address 217.78.176.0 Subnet Mask 255.255.252.0 Default Gateway <шлюз>

где <шлюз> - обязательно свериться с договором. (основной шлюз)

Не забываем ставить в графе Metric - 0 . Жмём Save Ждём около 5 минут

3. Преходим в Wireless -> Basic Settings . В поле SSID вписываем <имя точки доступа> (оно будет отображаться для беспроводных устройств) латинскими буквами. Не оставляйте имя сети по умолчанию. Channel Number ставим Auto . Жмём Save Ждём около 5 минут

4. Преходим в Wireless -> Security . В поле Encription : WPA . WPA Cipher Suite : TKIP . WPA(Pre-Shared Key) Format : Passphrase. Pre-Shared Key : <ключ к точке доступа> нужно задать в формате от 8 и более символов латинскими буквами и/или цифрами. Жмём Save Ждём около 5 минут

5. Преходим в Wireless -> Advanced Settings . В полях Broadcast SSID и WMM выставляем галочки в положение Enabled . Жмём Save Ждём около 5 минут

6. Подключите кабель провайдера в порт WAN (Internet) на задней панели маршрутизатора.




На прошлой неделе перед нашим департаментом, появилась некая задача: Прицепить телефон для конференц связи в переговорной комнате. Вроде бы все просто, воткнул сеть, настроил телефон, и наслаждайся переговорами. Но сетевых проводов в переговорной отродясь никто не видел, тянуть их туда тем более никто не собирается. Пришлось прибегнуть к решению Wi-fi (на прошлой неделе я уже писал про точки D-Link и о проблемах данного девайса), но сейчас о другом. На этот раз у нас в наличии оказался Zyxel P-330W, его и решили поставить. Но без «танцев с бубном» и здесь не обошлось…

С данным девайсом идет диск на котором есть типа собственный софт, позволяющий быстро настроить точку доступа, но как оказалось, это не наш вариант. Во первых утилита с диска напрочь отказалась устанавливаться на Vista (ненавижу Vista, но на нашем дежурном ноуте стоит именно она, а переустанавливать всем видать лень), во вторых даже поставив данный софт мы не нашли нужных нам настроек, по сему, как я уже писал выше для нас этот диск просто бесполезен. Далее настройка через Web интерфейс, но здесь тоже оказалось все не просто. Если в роутере D-Link данный режим называется Repeater и работает все именно в нем, то здесь в данном режиме ничего не заработало, в режиме Bridge аналогично. Мы «выпилили» себе весь мозг, пока не наткнулись на данный мануал:

Можно ли с помощью интернет-центра P-330W подключаться к провайдеру беспроводного Интернета или другим беспроводным сетям?

Да, такая настройка возможна. С помощью интернет-центра P-330W вы можете подключаться к интернет-провайдеру (или беспроводной точке доступа) по Wi-Fi.

Внимание! Перед подключением интернет-центра P-330W необходимо убедиться, что IP-адрес, выдаваемый по Wi-Fi на WAN-интерфейс P-330W не попадает в диапазон LAN (192.168.1.0/24). Если попадает, необходимо изменить диапазон IP-адресов LAN-подсети, например, на 10.0.0.0/24, так как P-330W не работает с одинаковыми адресами на WAN-е и на LAN-е. Поменять адрес необходимо, например, при подключении интернет-центра P-330W к одному из устройств ZyXEL по Wi-Fi.

Настройку подключения интернет-центра к Интернету (или точке доступа) по Wi-Fi будем производить через встроенный веб-конфигуратор устройства.
Для подключения к веб-конфигуратору P-330W запустите браузер (например, Internet Explorer) и в адресной строке наберите 192.168.1.1 (этот IP-адрес предустановлен в P-330W). Вы увидите окно авторизации. Наберите логин admin и пароль 1234 (эти параметры установлены по умолчанию). После успешной авторизации вы увидите меню веб-конфигуратора устройства.

Зайдите в меню Operation mode (Режим работы) и затем укажите режим Wireless ISP (Провайдер беспроводных услуг или режим клиента беспроводной сети).
В этом режиме все Ethernet -порты устройства (в том числе и порт WAN) работают в режиме моста. Беспроводной интерфейс работает в режиме клиента беспроводной сети и подключается к точке доступа интернет-провайдера. NAT включен на беспроводном интерфейсе, компьютеры подключаются к Ethernet-портам и используют прежние IP-адреса для доступа к интернет-провайдеру через беспроводную локальную сеть. Сначала нужно установить режим клиента беспроводной сети и затем подключиться к точке доступа провайдера через меню Site Survey . Тип подключения к провайдеру можно настроить в меню WAN . Возможно использование подключений PPPoE и PPTP, а также в режимах DHCP-клиент и Static IP.

Режим Wireless ISP используется если интернет-провайдер предоставляет доступ к сети по беспроводной технологии Wi-Fi или требуется настроить P-330W в качестве клиента беспроводной сети для подключения к точке доступа.

Как видим, здесь данная функция реализована через Wireless ISP

Далее зайдите в меню Wireless Site Survey (Просмотр доступных cетей). В данном окне будут показаны все доступные беспроводные сети (точки доступа). Если в списке доступных сетей представлена пустая таблица, нажмите кнопкуRefresh (Обновить).

В списке доступных беспроводных сетей найдите нужную вам сеть и запомните/запишите SSID (идентификатор сети). Обратите внимание также на столбец Encrypt , в котором указано наличие или отсутствие протокола безопасности для работы в конкретной сети.

Если в беспроводной сети, к которой вы хотите подключиться, используются протоколы безопасности WEP / WPA / WPA-PSK / WPA2 / WPA2-PSK, необходимо зайти в меню Wireless (Беспроводная сеть) и затем в подменю Security (Безопасность), указать протокол и при необходимости предварительный ключ (WPA Pre-Shared Key при использовании протокола WPA или WEP Key при использовании протокола WEP).

Далее зайдите в меню Wireless (Беспроводная сеть) и затем в подменю Basic Settings . В полеSSID укажите идентификатор (имя) беспроводной сети (точки доступа) провайдера, которое отображается в окне Wireless Site Survey (Просмотр доступных беспроводных cетей).
