В наши дни все большую популярность в среде автомобилистов приобретает СИ-БИ (CB – citizen band) радиосвязь . Особенно она актуальна для тех, кто часто перемещается на большие расстояния. Это и водители-дальнобойщики на грузовиках, и путешественники, и другие люди, чья деятельность или отдых связаны с частыми разъездами.
Современные радиостанции диапазона 27 МГц весьма разнообразны по своим габаритам, техническим характеристикам и компоновке. Распространены также аппараты с выносной передней панелью. В некоторых конструкциях все органы управления и индикация расположены на тангенте. Иначе говоря, промышленность выпускает продукцию, способную удовлетворить самого привередливого покупателя.
Мы же поговорим о том, как правильно установить и подключить радиостанцию в автомобиле, а также затронем тему настройки антенны.
Оглавление:Установка антенны

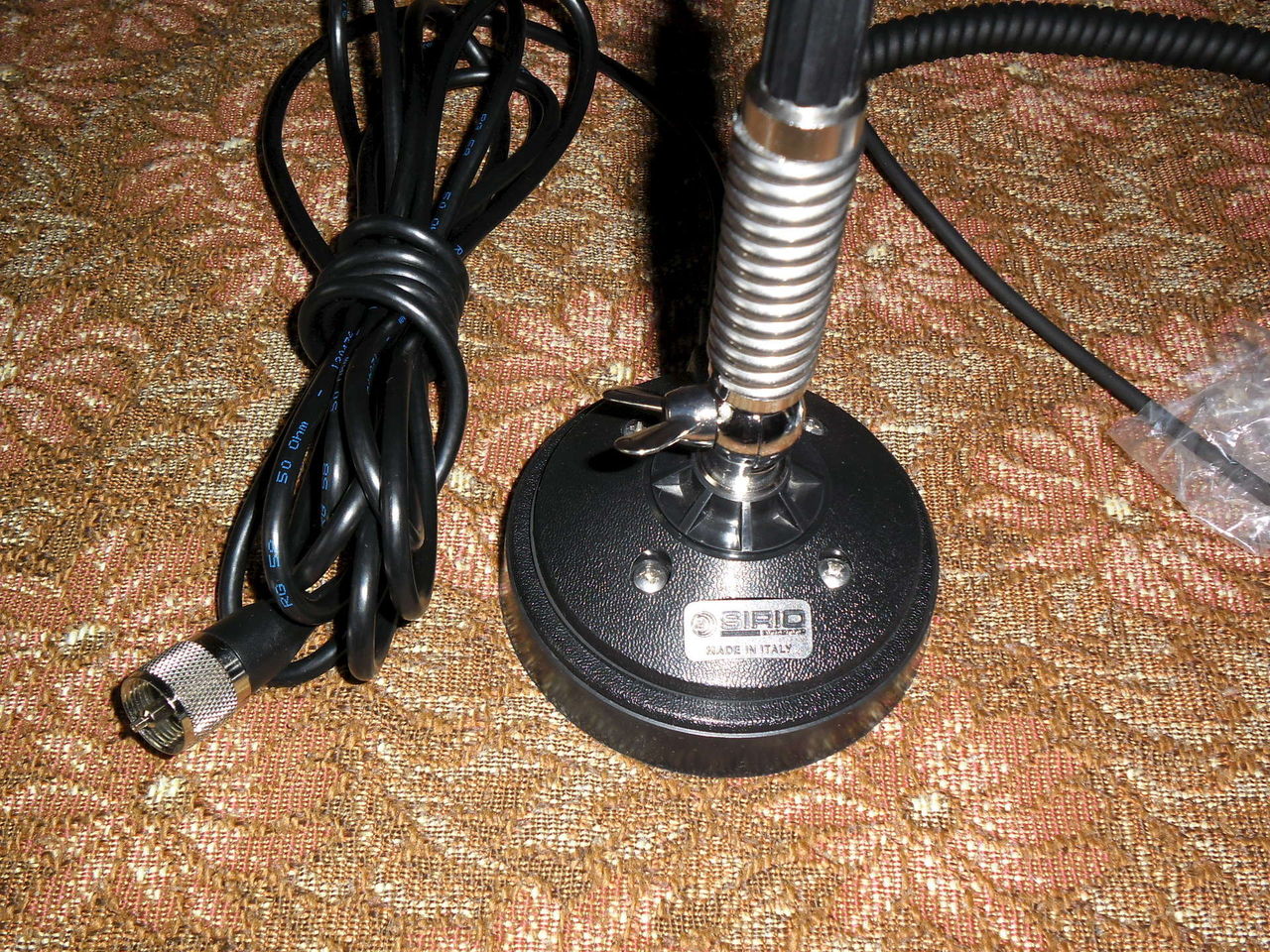

Установку средства связи в автомобиле принято начинать с монтажа антенны. Врезные антенны требуют хорошего контакта с металлом корпуса (кузова) автомобиля. Это необходимо для правильной диаграммы излучения. Место прилегания кронштейна дополнительно нужно защитить от коррозии любым консервантом. Подойдет и обычный Мовиль. По возможности штырь антенны следует располагать как можно ближе к центру крыши. Особенно это относится к антеннам с магнитным основанием.
Обратите внимание: Размещение на крышке багажника или заднем бампере приведет к неполноценной работе и искажению лепестков диаграммы направленности. Это значит, что максимальное усиление будет распределяться неправильно, и антенна будет эффективно работать только в определенных направлениях. Например, если антенна с магнитным основанием находится на задней части крыши автомобиля, то максимальная эффективность (как приема, так и передачи) ее будет направлена в сторону передней части авто.
Размещение антенного кабеля
Прокладку антенного кабеля начинать следует с его укладки на крыше. Чтобы не портить лакокрасочное покрытие, лучше приобрести специальные самоклеющиеся площадки. Кабель будет лежать на них, не касаясь поверхности крыши. При этом он не должен быть сильно натянут.
Внутрь салона легкового автомобиля кабель целесообразно заводить через крышку багажника (или пятую дверь хэтчбека), а не через боковые двери. Внутри салона кабель следует протягивать под обшивками, при этом нежелательно крепить его к жгутам штатной электрической проводки. Лучше располагать его отдельно. Крепить кабель следует с помощью нейлоновых стяжек.
Важно: Нельзя допускать сильных изгибов, перекручиваний и деформации кабеля.
Длина кабеля, поставляемого с антенной, обычно составляет 3.5-5 метров, поэтому позаботьтесь о том, чтобы его хватило. Удлинять или обрезать кабель не рекомендуется – это может привести к нарушению его согласования с антенной и ухудшить ее технические характеристики.

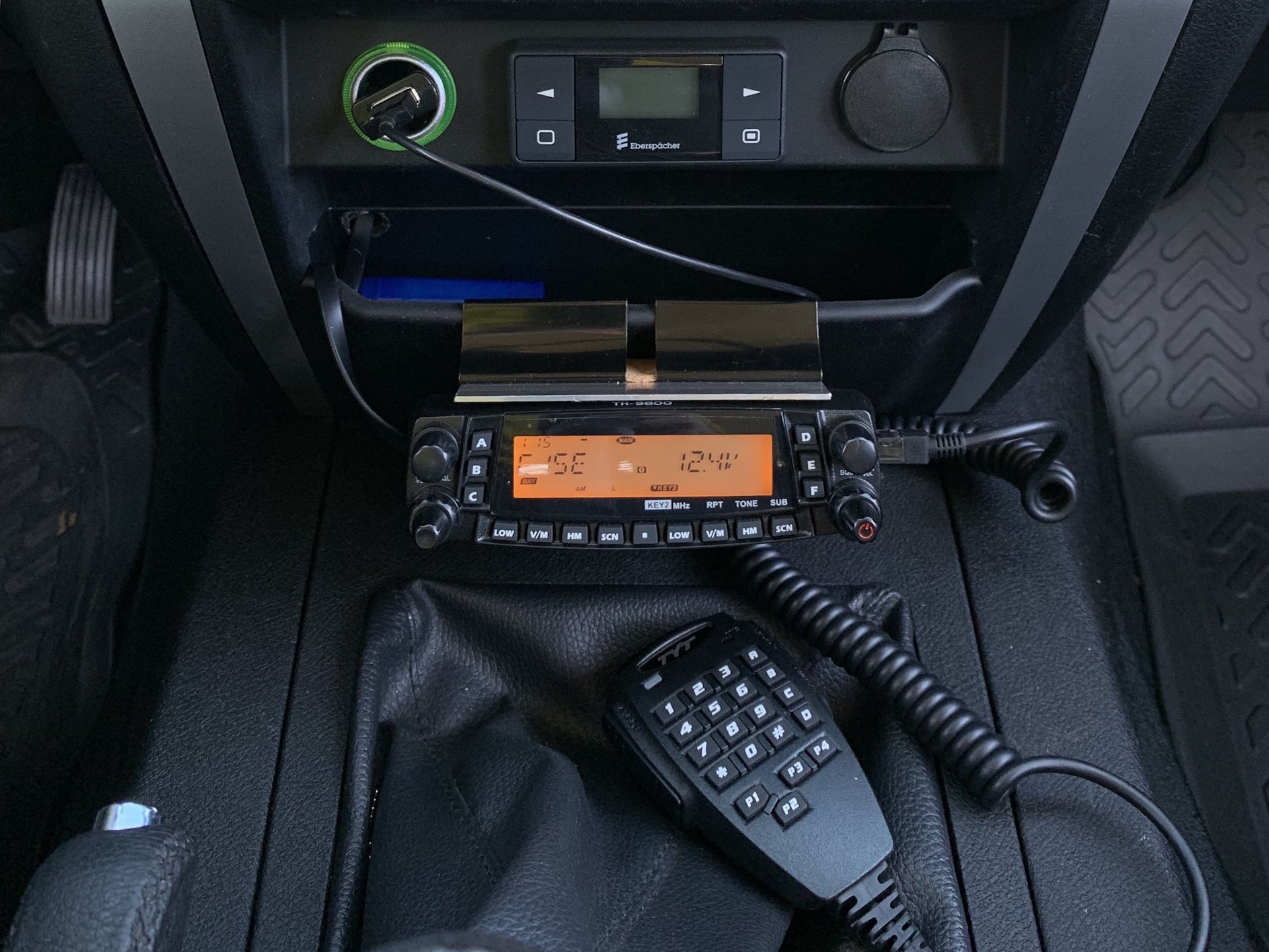

Размещение и подключение радиостанции

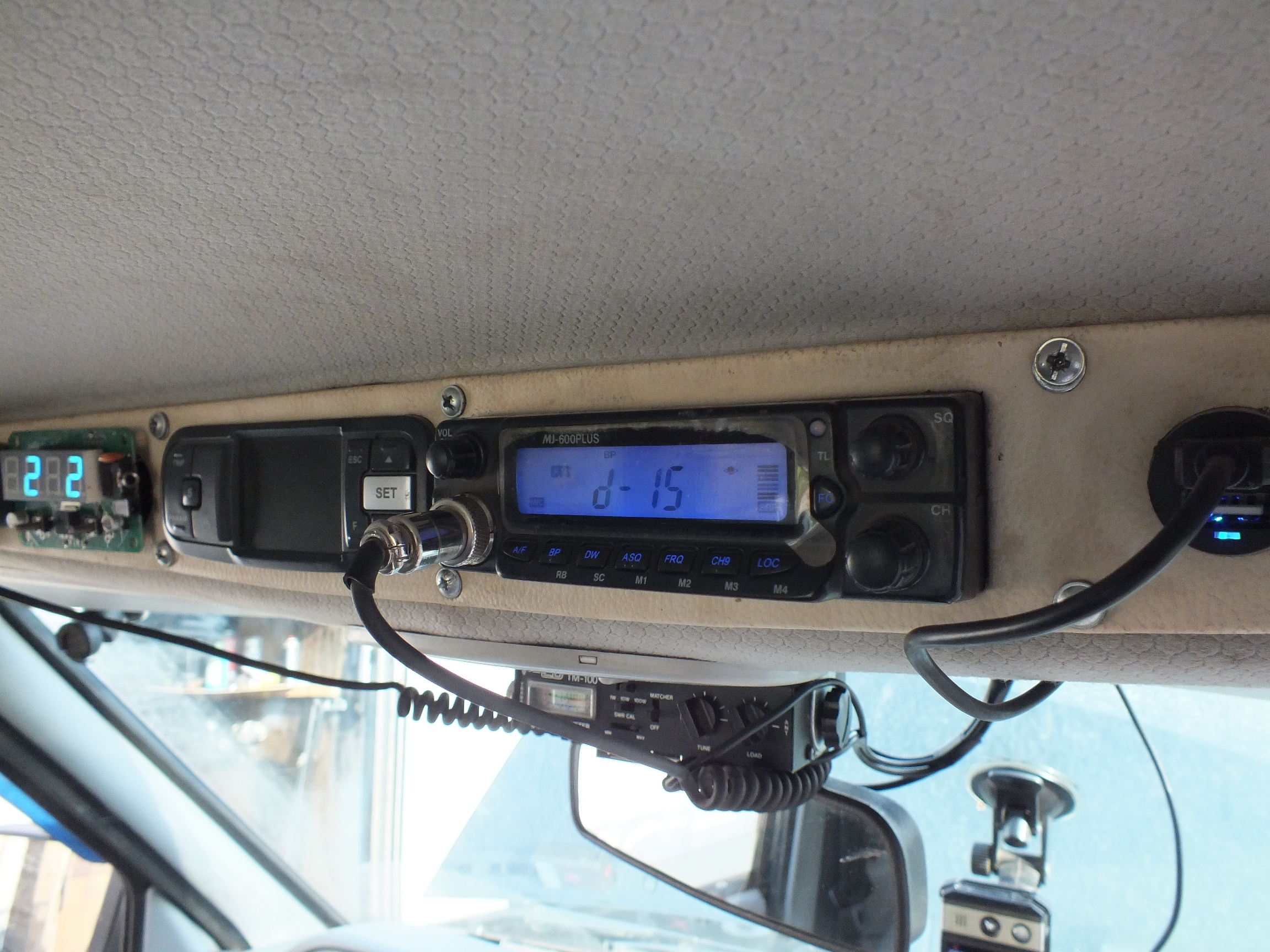

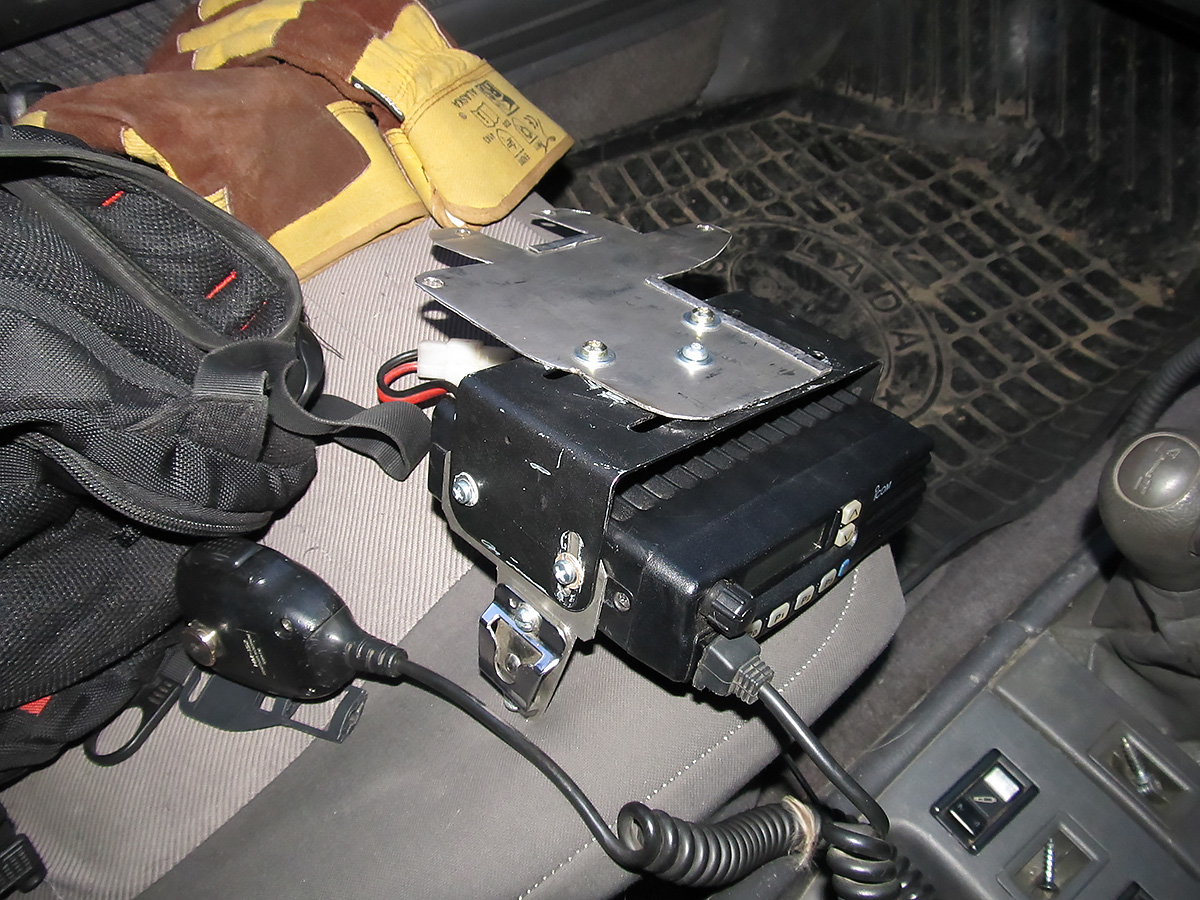

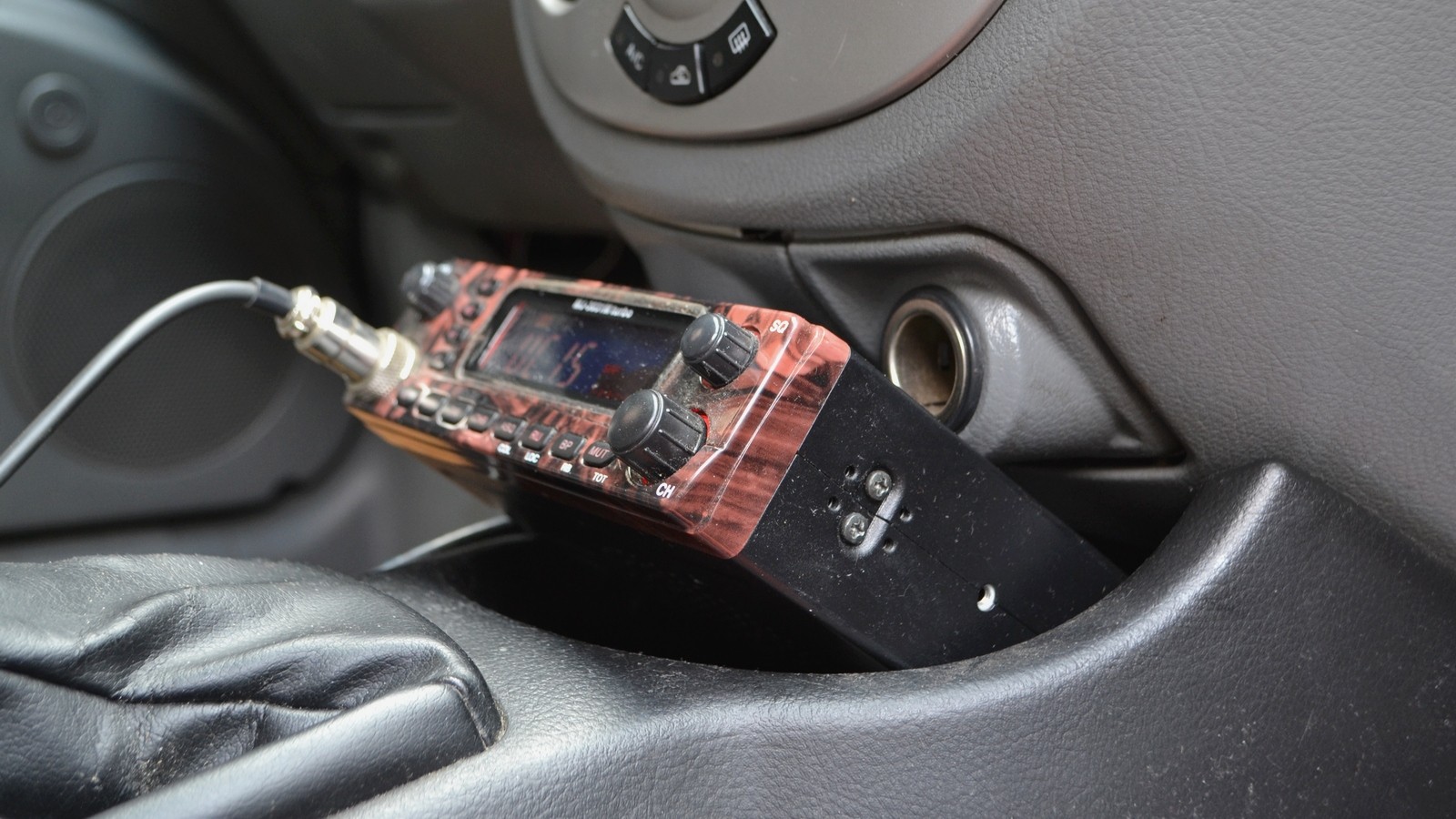

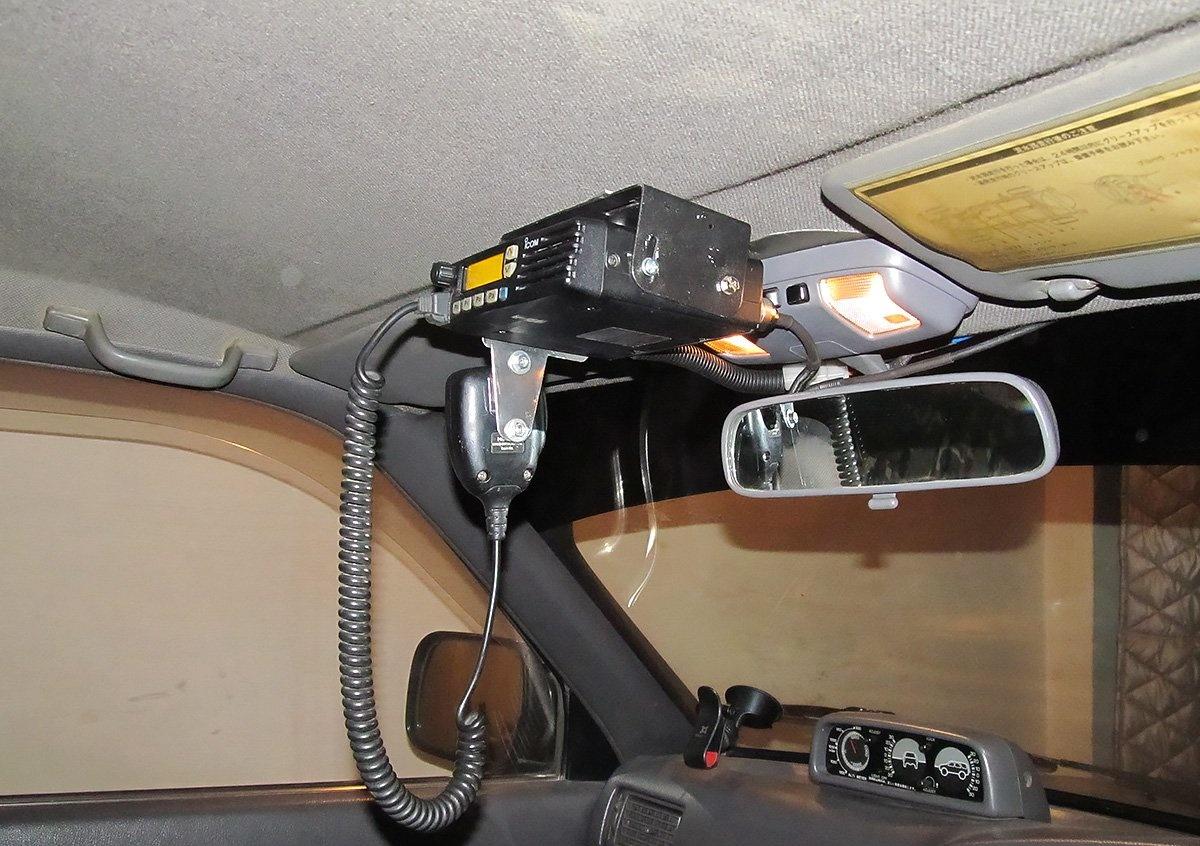

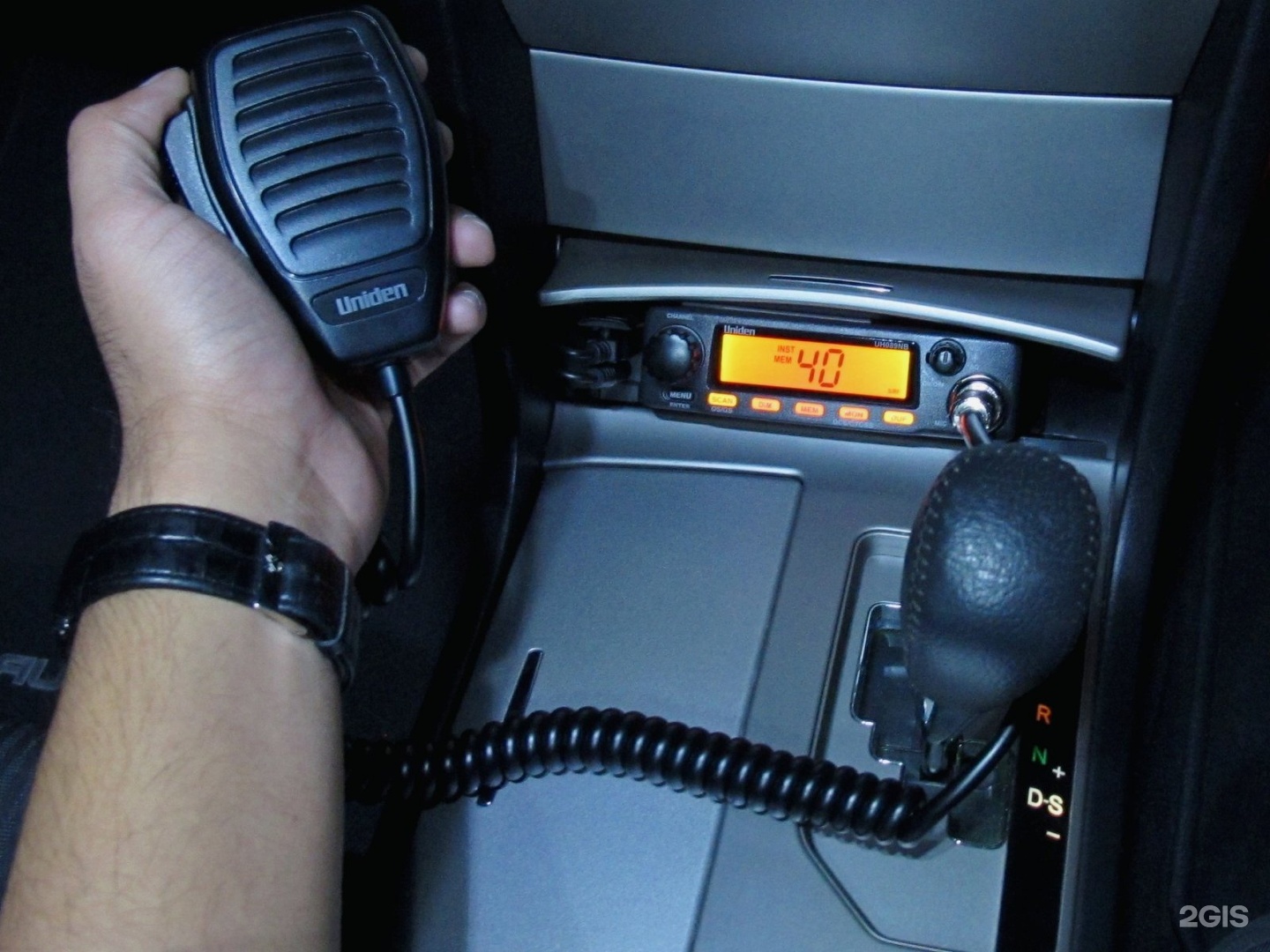

Размещать устройство следует с учетом того, что оно не будет препятствовать доступу к органам управления, ограничивать обзорность и отвлекать водителя. При этом должна обеспечиваться легкость управления устройством. В случае если найти подходящее место для установки затруднительно, то предпочтение следует отдать аппаратам с выносной передней панелью. Разместить небольших размеров панель всегда легче, а вот блок можно закрепить в любом удобном месте. Единственное требование – нельзя ставить его в местах, где он будет нагреваться от различных источников.

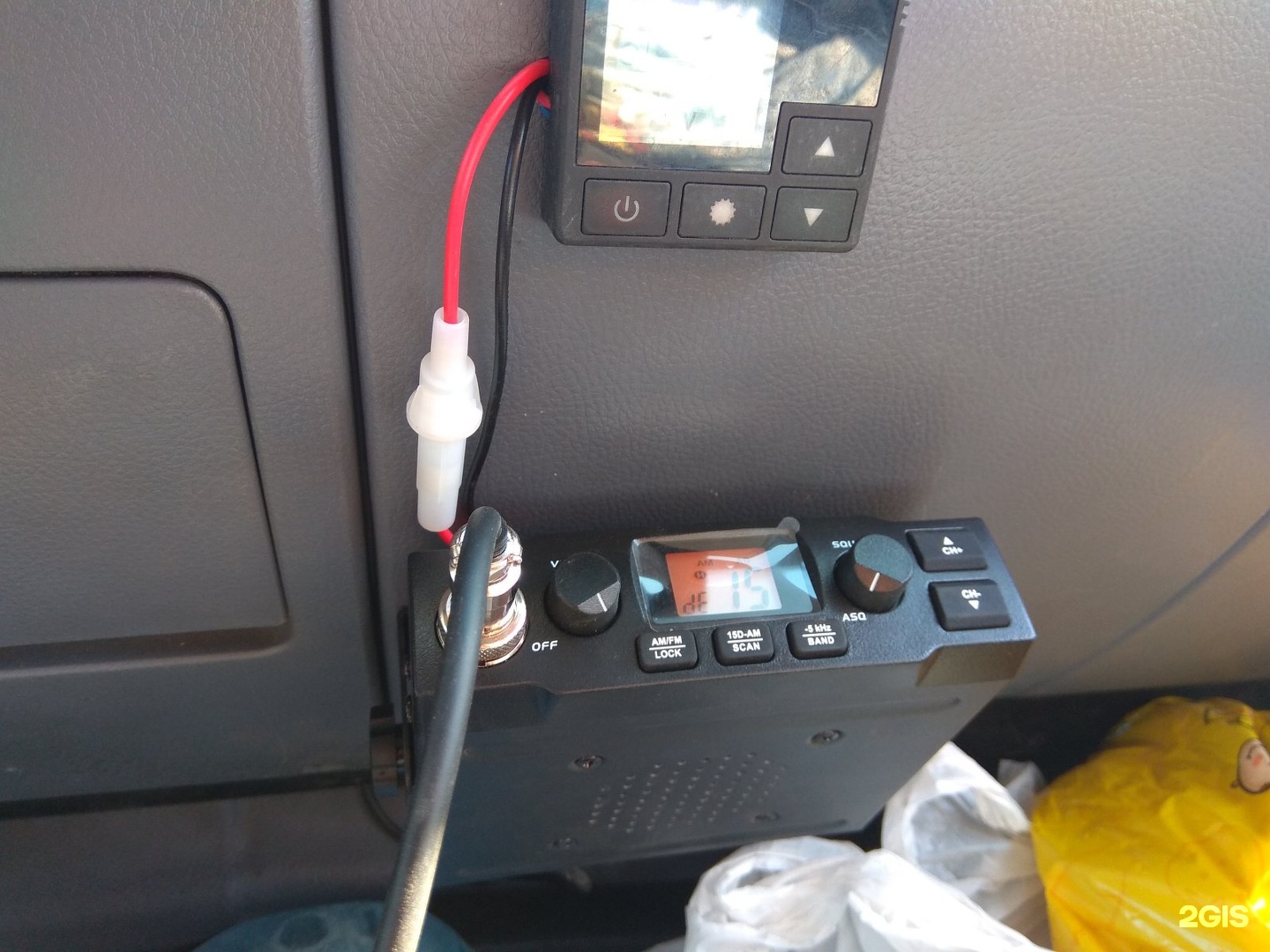

Все радиостанции предназначены для питания напряжением 12-13.8 В. Провода питания желательно вести от аккумулятора. Причем как положительный, так и отрицательный. Это избавит от возникновения нежелательных помех, которыми диапазон 27 МГц и так забит, особенно в условиях города. Питающий кабель, входящий в комплект, уже содержит фильтр помех и предохранители. Если возникла необходимость удлинить провода, наиболее предпочтительно использовать пайку и изоляцию термоусадочной трубкой. Не лишним будет спрятать их в пластиковую гофру.

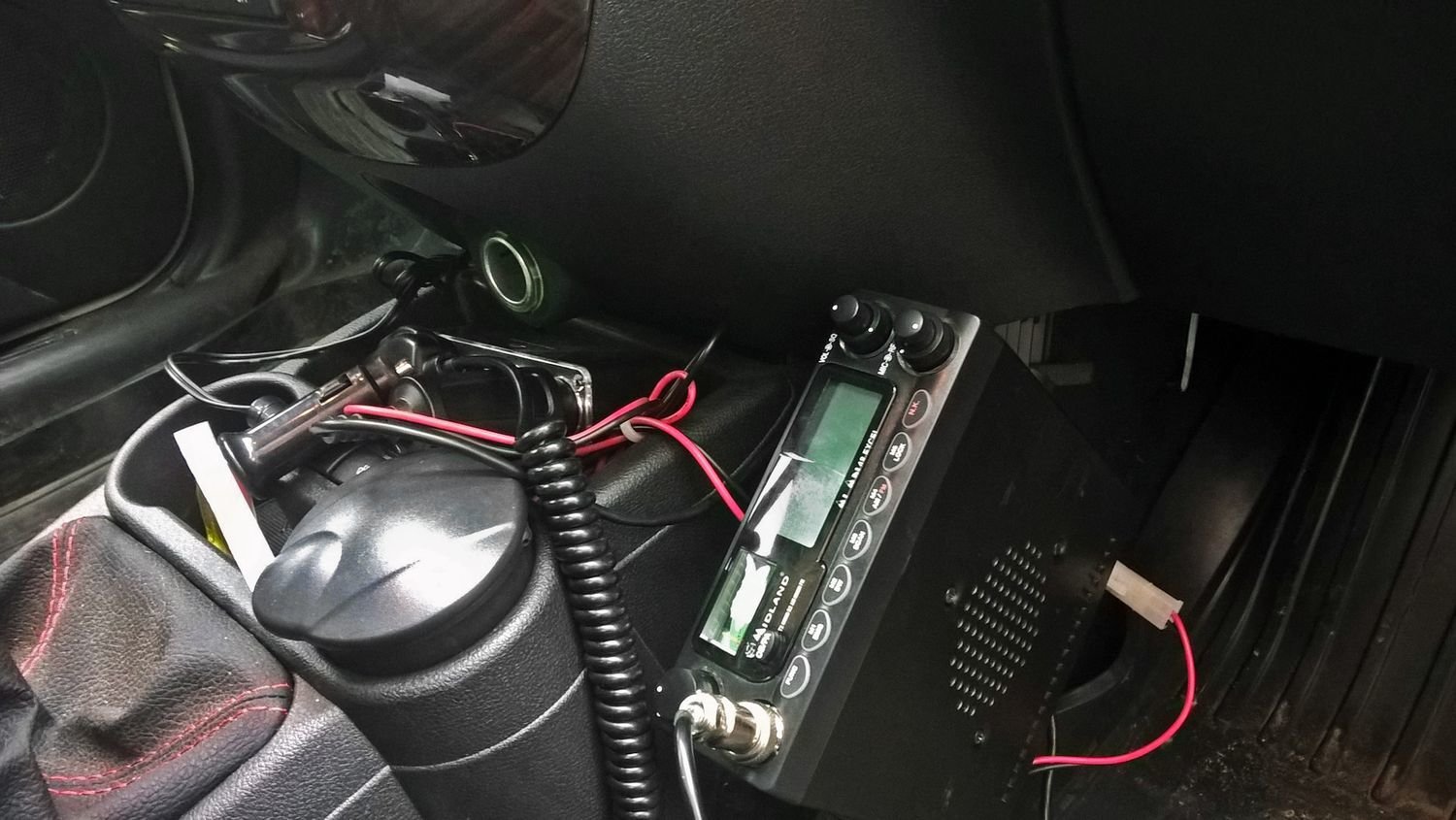

Прокладка кабеля питания производится аккуратно, без скручиваний и деформаций с использованием нейлоновых стяжек для фиксации.

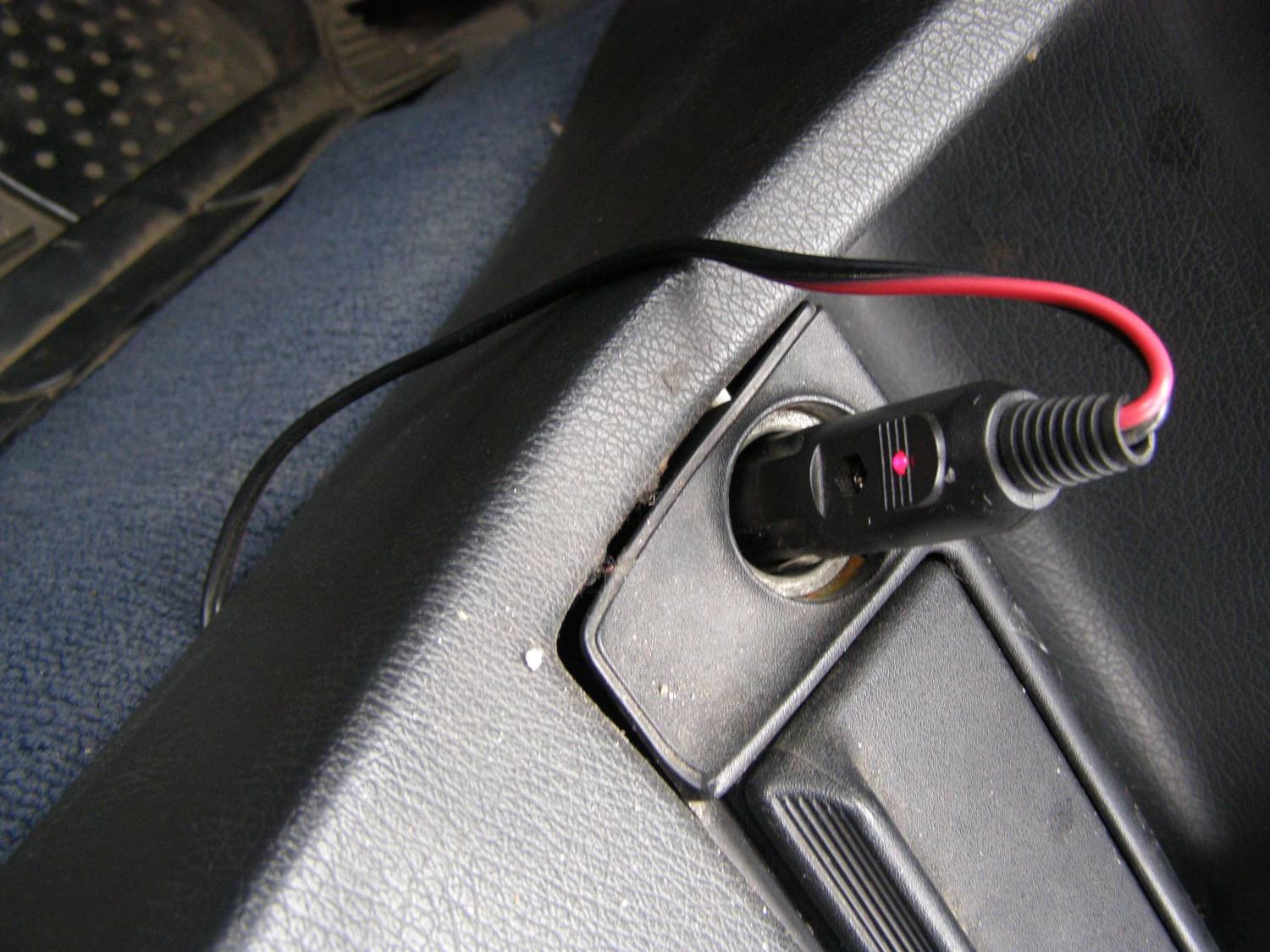

Обратите внимание: Не стоит питать радиостанцию от штатного прикуривателя, а особенно от плафонов освещения, т.к. их проводка может не выдержать ток, потребляемый передатчиком. К этому нельзя относиться легкомысленно, так как случаев возгорания автомобилей немало.
Неплохо также установить в салоне дополнительный выключатель питания. Это несложно реализовать с помощью реле и кнопки, либо приобрести готовый выключатель. Последний должен быть рассчитан на ток не менее 20 А. Поместить такой выключатель можно где угодно, но помните – он обязательно должен быть закреплен, а не болтаться на проводах.
Настройка антенны
Настройка антенны является очень важной процедурой, и обходить ее стороной не стоит. От этого будет зависеть эффективность работы и качество радиосвязи. Лучше всего, если это сделает специалист, но при наличии минимального оборудования некоторые типы антенн можно настроить своими силами.
Настройка антенны заключается в приведении ее в резонанс с частотой работы. Частота, на которой работают водители, 27.135 МГц (канал №15).
Для настройки потребуются:
- КСВ-метр – прибор для измерения коэффициента стоячей волны. Проще говоря, этот параметр указывает на качество согласования антенны и радиостанции.
- отрезок кабеля с разъемами «UHF-male» с обоих концов (изготавливается самостоятельно) длиной не более 0.5 м. Далее будем называть его «переходник».
Измерение проводим по следующему алгоритму:
- подключаем разъем антенны в гнездо «ANT» КСВ-метра;
- подключаем переходник к антенному гнезду радиостанции, а вторым концом – к гнезду «TX» КСВ-метра;
- включаем радиостанцию и выставляем частоту 27.135 (или канал №15);
- нажимаем кнопку «PTT» на тангенте и смотрим показания стрелки КСВ-метра
ВАЖНО: НИКОГДА НЕ ВКЛЮЧАЙТЕ РАДИОСТАНЦИЮ НА ПЕРЕДАЧУ С ОТКЛЮЧЕННОЙ АНТЕННОЙ!
Нормальное значение лежит в пределах 1-2, чем ближе оно к единице, тем лучше. Если значение в норме, отсоединяем КСВ-метр, подключаем антенну к рации и пользуемся на здоровье.
Если значение выше 2, действия следующие:
- записываем полученное значение КСВ;
- выставляем частоту 27.405 (или канал №40)
- нажимаем «PTT» и смотрим показания прибора.
Если КСВ стал меньше, это говорит о том, что ваша антенна имеет резонанс на более высоких частотах и штырь надо сделать немного длиннее. Для этого ослабляем крепление штыря к основанию (обычно 2 винтика под шестигранник) и немного выдвигаем штырь. Нужно помнить, что в этом случае возможность регулировки невелика.
Если же КСВ стал больше, то это значит, что резонанс антенны лежит ниже частоты 27.135. В этом случает нужно укоротить штырь примерно на 1 см и замерить КСВ еще раз. Если он стал меньше того значения, которое было получено при первом измерении, то вы на верном пути. Так постепенным уменьшением длины штыря можно добиться отличных показаний.
Перед началом эксплуатации радиостанции внимательно изучите прилагаемую инструкцию.
Нужно ли какое-то специальное разрешение на использование раций?
По-хорошему, покупатель должен зарегистрировать свою радиостанцию в местном Радиочастотном центре, но эта регистрация не обязательна и лежит целиком на совести покупателя. Никаких специальных разрешений не требуется, так как диапазон 433-434 МГц, на котором работают портативные радиостанции, продаваемые в наших магазинах, не лицензируется.
Как настроить рации друг на друга и начать разговор?
На каждой рации, участвующей в разговоре (их может быть сколько угодно), необходимо, используя кнопки (или меню), выставить номер канала и субкод. Если значения этих параметров на всех радиостанциях будут идентичными, то они смогут принимать передачи друг друга. Для начала трансляции надо нажать на клавишу начала разговора PTT (push to talk) и, не отпуская ее, произнести в микрофон сообщение – его услышат остальные участники. Отпуская клавишу PTT, радиостанция переходит в режим приема.
Как могут разговаривать одновременно несколько абонентов?
Для этого их радиостанции должны быть настроены на один и тот же канал и субкод.
Как улучшить качество и дальность связи?
Некоторые радиостанции поддерживают различные типы сменных антенн (например, JJ FreeQuency GIGA), расширяющие радиус действия до 16 км. К другим можно подключить внешнюю автомобильную антенну. Смена антенны – единственное решение для улучшения качества и дальности связи. Понятно, что географические особенности местности мы не затрагиваем.
Можно ли сделать так, чтобы разговор никто не мог подслушать?
Подавляющее большинство радиостанций работают на любом из 69 не лицензируемых каналов диапазона 433 Мгц. Чтобы связаться с другими радиостанциями, они должны быть настроены на тот же канал и субкод. Субкоды или субканалы используются для того, чтобы пропускать сообщения, использующие другой код. Для того чтобы избежать вмешательства других пользователей в разговор, существует 3519 комбинаций из каналов и субкодов. Некоторые радиостанции снабжены возможностью шифрования речи (аналоговое скремблирование) с различной степенью стойкости: от простейших методов (инверсия спектра) до сложных, с большим количеством вариантов кодирования.
Какие бывают дополнительные функции у раций?
- CTCSS - коды группы. Использование режима приема CTCSS позволяет принимать сигналы только с соответствующим кодом, на который настроена радиостанция, игнорируя все остальные сигналы.
- VOX - функция активации передачи голосом. Радиостанция автоматически начнет передачу, когда микрофон зарегистрирует ваш голос (или другой шум). Режим может использоваться со встроенным микрофоном или с гарнитурой и избавляет от необходимости нажимать кнопку начала разговора.
- MONI - функция контроля радиоэфира. Радиостанция начинает следить за заданными каналами. При поступлении сигнала на один из этих каналов, радиостанция начинает транслировать.
- SCAN - функция сканирования каналов. Радиостанция по порядку настраивается на все каналы в пределах ее диапазона, на которых в данный момент происходит трансляция.
- ROGER BEEP - сигнал окончания передачи. Радиостанция воспроизводит звуковой сигнал, когда говорящий отпускает кнопку начала разговора.
- CALL TONE - функция выбора мелодии вызова.
- Вибровызов
Что такое функция "няня"?
Разными производителями она может также называться "режимом местного наблюдения". Этот режим очень похож на режим VOX (активация рации голосом или шумом), с тем отличием, что он игнорирует незначительные короткие звуки и использует только наивысший уровень чувствительности микрофона. Когда включен режим местного наблюдения (функция "няня"), радиостанция, зафиксировав звук, будет транслировать в течение некоторого времени. Если звучание продолжается, то продолжается и трансляция. Как правило, этот режим используется для наблюдения за спящими детьми: одну радиостанцию можно оставить рядом с кроватью ребенка, а другую взять с собой.
Спрашиваемые термины
Разрешены для применения на территории страны, где вы проживаете. В Российской Федерации это - станции стандартов LPD с выходной мощностью до 0,01 ватта и PMR с выходной мощностью до 0,5 ватта. С недавних пор (с ноября 2011 года) к ним прибавились рации стандарта Си-Би с выходной мощностью до 10 ватт. Все эти рации достаточно просто приобрести, а регистрировать их не нужно. Также в нашей стране можно радиостанциями любительских диапазонов, но лишь после достаточно сложной процедуры получения позывного и категории.
Прежде, чем настраивать станцию на ту или иную частоту и работать на этой частоте на передачу, убедитесь, что эта частота входит в тот диапазон, работать в котором разрешается. Станции с фиксированным набором обычно устроены так, что их на внедиапазонную частоту просто не получится. Но бывают и исключения. Так, у некоторых дорогих раций стандарта Си-Би часть каналов перекрывает любительский 28-мегагерцовый диапазон. Работать на этих каналах на передачу без разрешительных документов запрещается. Если же станция любительская, то перестраивается она обычно плавно либо небольшими шагами, а набор частот и мощностей, в котором вам разрешено работать, зависит от так называемой категории.
Немаловажен и такой аспект. Если ваша станция является многодиапазонной, а антенна рассчитана лишь на какой-либо диапазон, работать на ней на передачу в других диапазонах не рекомендуется категорически, даже если вы имеете на это право. У радиостанции могут быть повреждены выходные каскады передатчика.
Если радиостанция имеет плавную перестройку по диапазону при помощи верньера, настройте ее на частоту, близкую к той, на которую настроена друга станция. Пусть ее владелец что-нибудь передает. В это время, работая на прием, настройте свою станцию точнее по максимуму сигнала (при амплитудной модуляции), отсутствию искажений (при частотной модуляции) или естественному звучанию голоса (при однополосной модуляции). При наличии ручки точной настройки обязательно пользуйтесь и ей.
Станция с аналоговой настройкой может быть оборудована так называемой цифровой шкалой. Если она есть, установка рабочей частоты значительно упрощается: просто добейтесь показаний индикатора, соответствующих этой частоте. Столь же удобна и оптическая шкала, почти не уступающая по точности цифровой.
Станции с синтезаторами частоты обычно позволяют вводить этот параметр несколькими способами. Если частота точно известна, введите ее напрямую цифрами с клавиатуры. Либо настройте станцию так называемым валкодером - электронно-механическим эмулятором ручки настройки. Частота отобразится на экране.
Станцию с фиксированным набором каналов настраивайте, используя кнопки со стрелками. Одна из них уменьшает номер канала, другая увеличивает. В инструкции указано, какой номер канала соответствует какой частоте.
Если станция имеет фиксированную настройку на один канал, связь между двумя такими аппаратами возможна лишь в том случае, если эти каналы одинаковые. Некоторые импортные одноканальные станции выпуска начала девяностых годов рассчитаны на использование сменных кварцевых резонаторов. Обязательно выключайте рацию перед их сменой.
Итак, вы приобрели радиостанцию MegaJet, установили ее в автомобиль. И теперь вам осталось самое интересное - это ее настроить. Но как это сделать? Методом произвольного нажатия кнопок не получится. Читать инструкцию, которая пестрит научными радиотехническими терминами, тоже не очень интересно и требует времени. Предлагаем вам небольшую статью с практическими советами по настройке вашей радиостанции:
- Первым делом нужно перевести рацию в режим 240 каналов. Для этого нужно ввести комбинацию «AM/FM -> ON»;
- Если вы неправильно нажали кнопки, вы можете сбросить все настройки, для сброса настроек нужно нажать «CH9 -> ON», на экране появится надпись «Reset»;
- Чтобы перейти на российскую сетку, нужно набрать комбинацию «DW/M2->ON». После этого на экране можно будет увидеть, что частоты заканчиваются на 0. На евро-сетке частоты заканчиваются на 5, обращаем ваше внимание, что чаще всего водители и дальнобойщики пользуются именно сеткой европейского диапазона;
- Проверить рацию можно таким способом, включив, например, канал для дальнобойщиков С15Е АМ на частоте 27.135, где «С» — это сетка, «15» — номер канала, «Е» — сетка европейского диапазона, «АМ» — это амплитудная модуляция;
- Настроить антенну вы сможете самостоятельно. Вы можете установить родную антенну или приобрести другой марки, совместимую с вашей радиостанцией.
Для полноценной настройки вашей радиостанции в любом случае нужно прочитать инструкцию или воспользоваться помощью специалистов.
Но если вы не хотите разбираться с инструкцией или у вас просто на это нет времени, тогда предлагаем воспользоваться услугами наших специалистов по настройке и программированию радиостанций. Они профессионально выполнят работу в короткие сроки, дадут вам ценные рекомендации и советы по использованию.
Типичные заблуждения пользователей и ошибки установки раций и антенн на автомобиль
Главный принцип установки антенны: выбирая "лучшую" антенну, не ставьте ее в "худшие" условия! Если нет возможности установить идеально, возьмите антенну покороче, но ставьте правильно. Эффективность будет значительно лучше чем при установке длинной антенны, свернутой в кольцо из-за нехватки места!
Приведенные ниже заблуждения в РАЗНОЙ степени ухудшают качество связи.
Настройка антенны
Нужно понимать, что ЛЮБАЯ автомобильная антенна, купленная в магазине - это ПОЛОВИНА антенны. Вторая половина - это Ваш автомобиль. Поэтому, антенна настраивается исключительно на автомобиле, по месту дальнейшего нахождения. Кстати, многие продвинутые покупатели просят настроить антенну при продаже. Однако, это невозможно сделать, не установив ее на автомобиль (на то место, где она в дальнейшем и будет эксплуатироваться). Если перенести антенну, настроенную на один автомобиль на транспорт другой модели, антенна превращается в ненастроенную. Наклон настроенной антенны превращает ее в ненастроенную. Съем и установка настроенной антенны на одно и то же место не меняют качество настройки!
Многие пользователи сняв антенну для магнитолы, стоявшую под углом к поверхности крыши, ставят на это же место связную антенну в том же положении. Это ошибка, т.к. приемные антенны для магнитол специально конструируются для определенной конфигурации установки. И ее параметры подбираются под нужный размер и наклон. Приемопередающие штыревые антенны (в том числе и 27Мгц) изначально проектируются под вертикальную установку! Отклонение от этого положения должно очень тщательно корректироваться настройкой, но не факт, что это удастся побороть, т.к. даже при хорошем КСВ антенна будет работать вверх, а не по горизонтали и может получиться так, что хорошая связь будет с Казахстаном за счет отражения от ионосферы, а не в радиусе 10 км по трассе.
Установка антенны без массы
Одной из самых распространенных ошибок при установке антенн (любых штыревых антенн, не только на 27 МГц), является установка антенны "без массы". Как правило, водитель, устанавливающий самостоятельно антенну, пользуется житейским опытом, и при установке думает только о том, чтобы антенна стояла повыше и держалась покрепче.
В итоге наблюдаем:
- антенны, установленные на конструкции, не имеющие контакта с кузовом автомобиля;
- антенны, врезанные в пластик;
- умышленно изолированные от кузова.
У антенн, установленных без массы, максимум диаграммы направленности (направление излучения/приема) имеет значительный угол к горизонту. Как следствие - малая дальность, большее количество помех от сети автомобиля. Особо любознательные владельцы раций при изучении возможных причин малой дальности, узнав, что нужна "масса", начинают кидать всевозможные "массовые жилы", не зная, что они могут значительно изменить круговой характер диаграммы направленности и согласование. Поэтому, если есть сомнения по способу установки, лучше обратиться к специалистам.
К способу установки нет нареканий, т.к. в некоторых случаях действительно некуда больше поставить антенну. НО: в данном случае изображен автомобиль MAN TGA, на котором на дуге зеркала нет массы! Это редкий случай, когда можно и нужно использовать массовую жилу (короткую и толстую, от основания антенны к болту крепления дуги зеркала к двери). Здесь массовая жила не проложена. Вот такой маленький ньюансик. Если бы это был изображен Камаз, то было-бы все правильно.
Автомобиль Iveco Stralis. Антенна установлена на крепление зеркала (пластик). Кинута массовая жила на болт. Правильнее было бы установить антенну в штатное место под козырек, которое находится в 20 см от зеркала. Когда антенну можно поставить без массовой жилы, нужно ставить без нее. В данном примере жила очень тонкая и длинная.
Установка антенны на рейлинг
Такие решения - один из классических вариантов установки с абсолютным непониманием как работает антенна. Многие думают, что ее просто нужно к чему-нибудь прикрутить. Как правило, рейлинги не имеют контакта с массой (но бывают исключения). В случае, если кронштейн имеет контакт с рейлингом, а рейлинг не имеет контакта с массой, то рабочей (подстилающей) поверхностью антенны является только рейлинг.
Данная антенна врезана в поперечину для прожекторов. В данном случае антенна закорочена болтом на массу и является не антенной, а просто частью кузова. В итоге получается антенна с некруговой направленностью, с максимумами вправо и лево вдоль рейлинга. Будет плохо работать вперед-назад. Дальность в таком случае составляет 20-50 м. Срок жизни передатчика такой радиостанции при наложении других отягчающих условий может составить несколько секунд!
Массы изначально нет в обоих случаях. Слева установка на пластик, на фото справа антенна установлена на специальные изолирующие прокладки. Однако, для контакта с землей проброшена массовая жила (белый кабель) и данная проблема устранена.
У становка на спойлеры и пластиковые поверхности
Требуется особая осторожность, т.к часто спойлеры не имеют контакта с металлическим корпусом автомобиля. И установка даже на металлические детали не дает гарантии в получении "массы". При отсутствии металлической крыши или другой удобной металлической подложки, антенны устанавливают на противовесы, имитирующие "землю". Такие антенны работают менее эффективно, чем установленные на металлическую поверхность, т.к. для правильной работы противовесы должны иметь размер, как у базовых антенн 27 МГц (т.е. около 50 см). Противовесы прижимают лепестки диаграммы направленности к земле, увеличивая дальность. Некоторые рациевладельцы, поизучавшие на досуге теорию радиосвязи, для профилактики малой дальности устанавливают противовесы (меньшего размера, т.е. другого диапазона) в том числе даже на магнитные и на врезанные в металлическую крышу антенны. Детально такой вариант "улучшения" не изучен и насколько произошло (и произошло ли) изменение диаграммы визуально не отследить, теоретически этим никто не занимался, ну а мы уверены, что значимого эффекта не будет.
Автомобиль - Freightliner ("американец"). На этом болту были случаи спонтанного пропадания массы.
Автомобиль IVECO (евростар или евротек). Слишком большой наклон антенны. На этом месте массу можно получить путем зачистки в нужных местах. Изначально на пластике ее нет.
Если крыша была бы не металлическая, можно было бы так сделать, хотя эффект был бы не большой, т.к. демонстрируются противовесы другого диапазона.
Усилители и рации большой мощности.
Для получения большей дальности пользователи стараются увеличивать выходную мощность рации для усилителей предназначенных для установки в основном на выход рации до 4-х Вт. Подача на вход усилителя большей мощности может привести не к увеличению, а наоборот к уменьшению выходной мощности комплекса "радиостанция-усилитель".
- Применение усилителя при ненастроеной антенне приводит к тому, что выходная мощность действительно увеличивается, однако ухода ее с антенны не происходит. Мы неоднократно демонстрировали клиентам
преимущество 4-х Вт станции с хорошо настроенной антенной перед 90 Вт уcилителем на ненастроенной антенне.
- Использование длительное время усилителя на ненастроенную антенну приводит перегреву станции и, как итогу, выгоранию выходного каскада в результате резкого увеличения мощности, возвращающейся от антенны на выход радиостанции.
- Большинство покупателей не утруждают себя изучением способа работы усилителя , т.к. наиболее приемлимые усилители имеют кнопку переключения для работы в амплитудной или частотной передаче, а пользователь включив в FM режим усилитель, работает рацией в AM модуляции. Несогласованные режимы не дают приращения мощности и приводят к сильным искажениям сигнала.
- Усилители эффективны в городской черте , где за счет переотраженного от металлических изделий (гаражей, крыш, машин...) могут обеспечить повышенную дальность до 5-7 км. При работе с базовыми станциями (например, в С-Петербурге это платная служба "Крик") большая мощность очень важна и 10 Вт на расстоянии 20 км действительно не хватит. А вот по трассе, где нет такого количества металлических предметов, но зато есть российский рельеф местности, Ваши 50-100 Вт выходной мощности Вам не помогут и Вы будете в тех же дальностях, что и 4-х Вт станции (а именно: 5-10 км).
- Продаваемые дешевые усилители очень ненадежны:
- Они быстро выходят из строя и ремонт их дорогостоящ;
- Продавцы не дают на них гарантии!!!;
- Не согласованные с радиостанцией, они искажают звук, вызывают шум.
Защита антенны от осадков
В данном случае разъем антенны замазан литолом (солидолом) (cо слов владельца) и обмотан скотчем. Антенны с контактом "через болт", действительно очень подвержены окислению при установке на кронштейн. Не стоит мазать маслом или легкопавкими материалами, т.к. при нагревании могут проникнуть в разъем и нарушить контакт. Литол - хорошее средство для гидроизоляции. Достаточно залитьлитол или силиконовый герметик в защитный колпачок (заполнить полностью), а затем надеть его. А вот скотч - это лишнее, т.к. в этом "мешке" наоборот копится вода, конденсат, да и портится внешний вид.
Это же относится и к магнитным антеннам, засунутым в п/э пакеты. Мы не рекомендуем применять способы, приносящие гораздо больше коррозии чем, Вы рассчитывали.
Второй вариант пришел из Польши. В основном такие украшения мы встречали на грузовиках. Для улучшения проветривания мы бы рекомендовали сделать в верхней части небольшие вертикальные прорезы.
Установка антенны вблизи металлических конструкций.
Из-за нехватки свободной поверхности антенну часто ставят рядом с металлическими конструкциями. Это относится и к багажникам и платформам автовозов. На любую штыревую антенну и для рации, и для магнитолы влияет все окружающие предметы. Они очень изменяют на настройку и диаграмму направленности антенны не смотря на кажущуюся малозначисмость размеров.
На водостоке стоит антенна для магнитолы. Врезана в крышу антенна рации. В данном случае то, что они касаются друг друга (даже при отсутствии электрического контакта) может сильно ухудшить настройку ОБЕИХ антенн.
Видимо, антенна для магнитолы все время падала, и водитель решил так ее закрепить. Прием магнитолы врядли заметно стал хуже, т.к. в черте города магнитола ловит на выкинутый проводок на улицу, а вот рация потеряла процентов до 30-40 дальности.
Антенна для магнитолы. Мало того, что изначально антенна выполняла роль держателя чего-то, т.к. на нее навязаны какие-то крючки, а избыток кабеля обмотан вокруг металлического сердечника (стойка зеркала бокового вида), так еще и к антенному штырю прикреплен кабель, соединенный с корпусом машины! Не возможно даже предположить, какую идею реализовывал владелец антенны, и на какую суперсвязь рассчитывал.
Рис.1: грубая ошибка заключается в том, что штырь не должен касаться ничего металлического. Если электричский контакт есть, то это КЗ на массу, если нет (Рис.2) - то это сильная расстройка КСВ и сильное изменение ДН(диаграммы направленности).
Антенна магнитолы. В городе сигналы настолько сильны, что могут ловиться даже без антенны, поэтому все ошибки проявятся при ослаблении сигнала и ваша магнитола станет бесполезной на границе города, а не через 100 км от него.
Что возможно для приемных антенн, не допустимо для передающих. Несогласование антены при передаче может привести к перегреву рации.
Установка антенны под малым углом к поверхности.
Антенны в обоих случаях идут параллельно лобовой поверхности кабины на расстоянии примерно 7 см от подстилающей поверхности. Это приводит к ухудшению КСВ даже у изначально настроенной антенны до 3-5 и сильному искажению диаграммы направленности. Для предающих антенн это не допустимо!
Антенны изогнутые дугой. Такой пример установки продемонстрирован в фильме "Парк юрского периода", что не является правильным.
Установка антенны ниже уровня металлических поверхностей.
1. НИЖЕ УРОВНЯ КРЫШИ:
Боязнь повредить длинную антенну приводит к установкам ее на боковые стенки кузова, между кабиной и фургоном и т.д. Возникает не только не симметричная диаграмма направленности, но и невероятно плохой КСВ. Даже при настройке такой антенны большой дальности не получить. Это вариант, объединяющий две предыдущие ошибки.
В обоих случаях антенна установлена так, что сзади и значительно выше нее расположены металлические каркас или металлический корус пластикового кузова. Кроме того, в последнем случае произведена установка еще и на рейлинг! Маловероятно что там есть масса. Качеству связи можно только посочувствовать! В МАЗы, КАМАЗы настоятельно рекомендуем врезать антенны в крышу.
2. НИЖЕ УРОВНЯ БАГАЖНИКА:
Антенна магнитолы нуждается в "земле" для хорошей связи, но в городе сигнал настолько велик, что прием будет и на проводок любой длины.
Антенна 27 МГц. Отсутствие "земли", экранирование стенкой багажника сводят "на нет" выигрыш от применения хорошей длинной антенны Alan 9 Plus.
Изменение угла наклона антенны при движении автомобиля.
Украшение гибкой антенны различными предметами приводит к увеличению парусности и в результате инерционности. Антенна раскачивается сильнее, чем без нагрузки. За счет такого колебания во время движения меняется КСВ. При некоторых установках колебания КСВ происходят от 1 до 10. В таком случае рация -кандидат на сгорание, не говоря о качестве и дальности связи.
Применение двух антенн на одну рацию.
Исходя из житейской практики, некоторые считают, что если одна голова хорошо, а две - лучше, то и две антенны (тракер) ловят сигнал лучше, чем одна. Однако, применение тракеров довольно спорно, т.к. диаграмма направленности спаренных антенн не имеет круговую диаграмму направленности. Если все сделано правильно, то ДН тракеров выглядит как на рис. Антенны располагаются по бокам автомобиля и обозначены жирными точками (вид сверху). Мы видим, что максимумы ДН направлены вперед и назад автомобиля, а минимумы – вдоль оси, соединяющей две антенны. Выходит, что выигрыш в усилении имеем вперед и назад, а в стороны – вплоть до отсутствия связи, т.е. УЗКО-направленную антенну, а не круговую!
Т.к. наши дороги отнюдь не прямолинейны, то при малейшем повороте дороги связь может теряться. Однако, если Вы ставите именно эту задачу, т.е. увеличения дальности вперед и назад вдоль автомобиля, то это верно...в идеале... при условии что:
Расстояние между антеннами равно 1/4 длины волны (2.75м),
Длины кабелей к каждой антенне абсолютно одинаковы.
При малейшем нарушении этих главных условий, наблюдается разворот ДН в НЕИЗВЕСТНОМ направлении. Настройка такой системы очень сложна, т.к. определяется не только параметром КСВ КАЖДОЙ антенны, но и ДЛИНОЙ кабеля от сумматора до рации и еще много чем, изучение чего совершенно не стоит полученного результата.
Некоторые пользователи ставят симметричные одинаковые антенны, подключая одну к магнитоле (настраивая антенну на этот диапазон). Эффект для магнитолы превосходит все ожидаемое. Но данное зрелище вводит в заблуждение всех остальных.
Установили и забыли.
Большинство пользователей не осознают, что со временем происходит изменение свойств системы, состоящей из рации, антенны, разъемов, кабеля, крепления.
- У антенны разбалтывается штырь;
- У рации отходит разъем, соединяющий ее с антенной;
- Контакты окисляются;
- Крепеж окисляется, теряется масса;
- Кабель пережимается, стирается, затекает, теряет герметичность от перепадов температуры.
Это происходит даже с врезными антеннами, не говоря об установленных на крепежи.
Поэтому, желательно при смене сезона (т.е. 2 раза в год) производить осмотр и профилактику системы: зачищать разъемы, крепления, подкручивать разъемы, прозванивать кабель и т.д. Если этого не делать, то в какой-то момент падает дальность и качество, а рация сгорает, хотя изначально настраивали и делали все по правилам.
