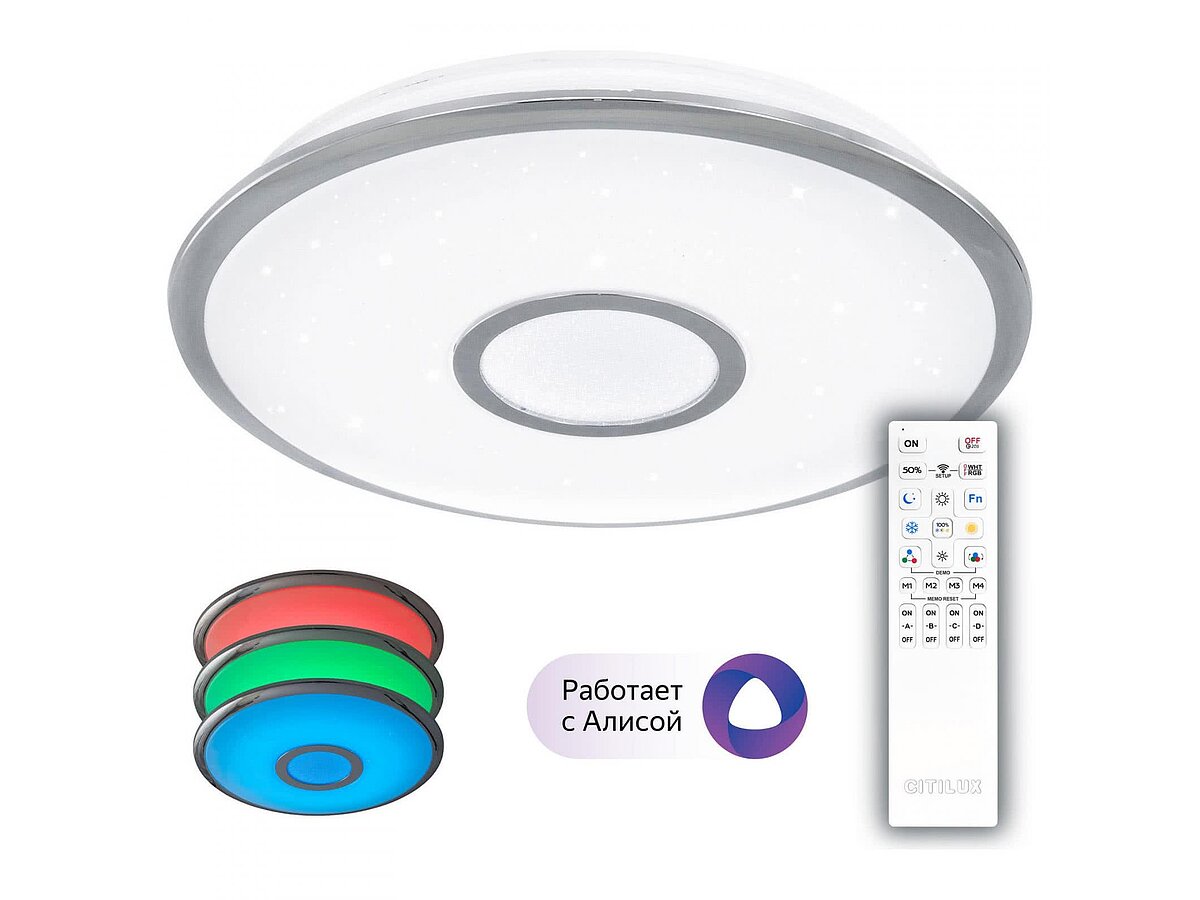

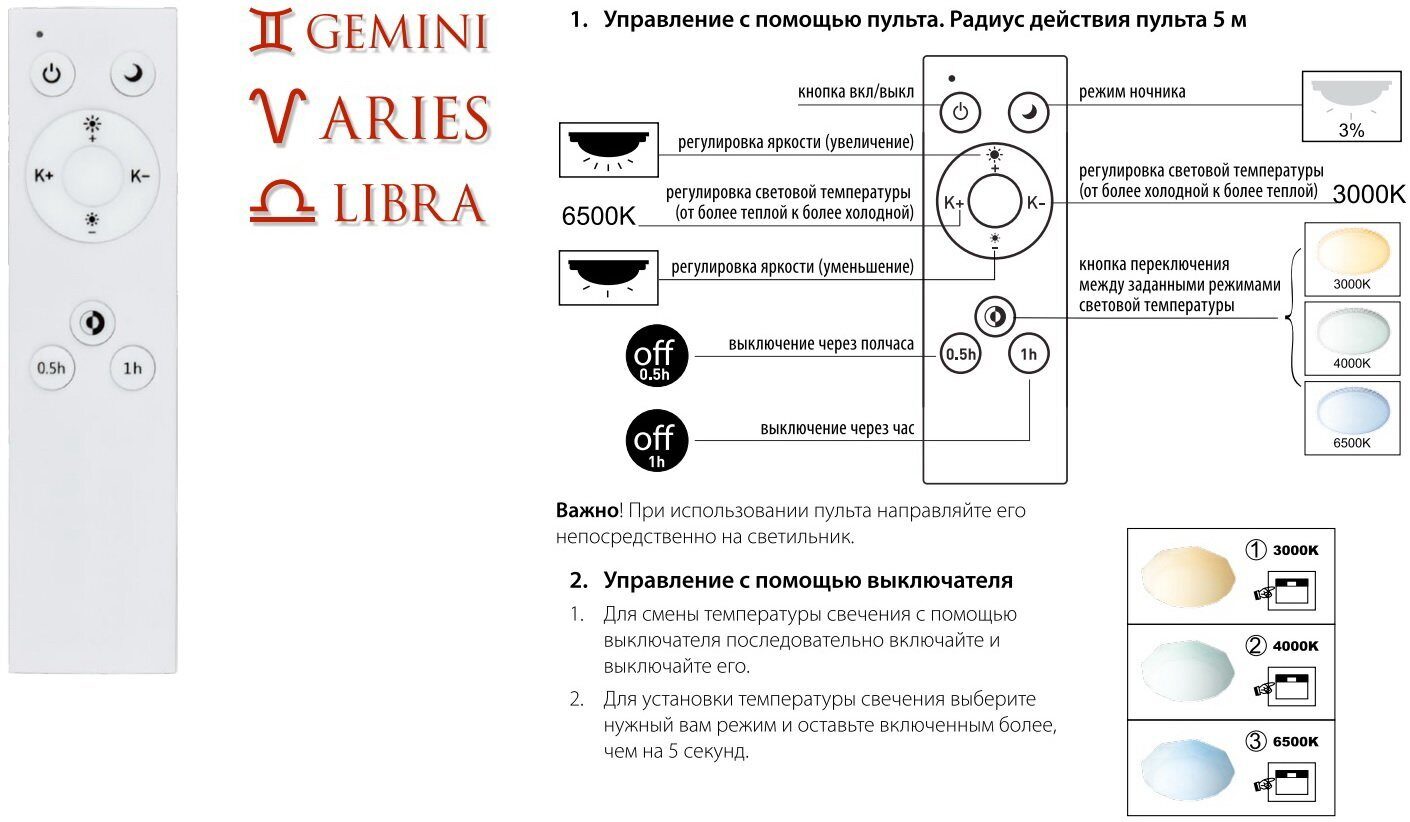

Умный светильник citilux как привязать пульт. Как работают светодиодные люстры с пультом дистанционного управления. Влияние помех и посторонних сигналов

14.06.2020

Внутренне оформление жилого помещения всегда создают с учетом светового восприятия обстановки при дневном и искусственном освещении.

Светлые тона интерьера радуют человека, придают ему бодрости, поднимают настроение.

При ремонте квартиры учитывают, что ее расположение не всегда благоприятно освещается солнечными лучами. Исправляют эту ситуацию подключением искусственных светильников:

люстр;
точечных источников.

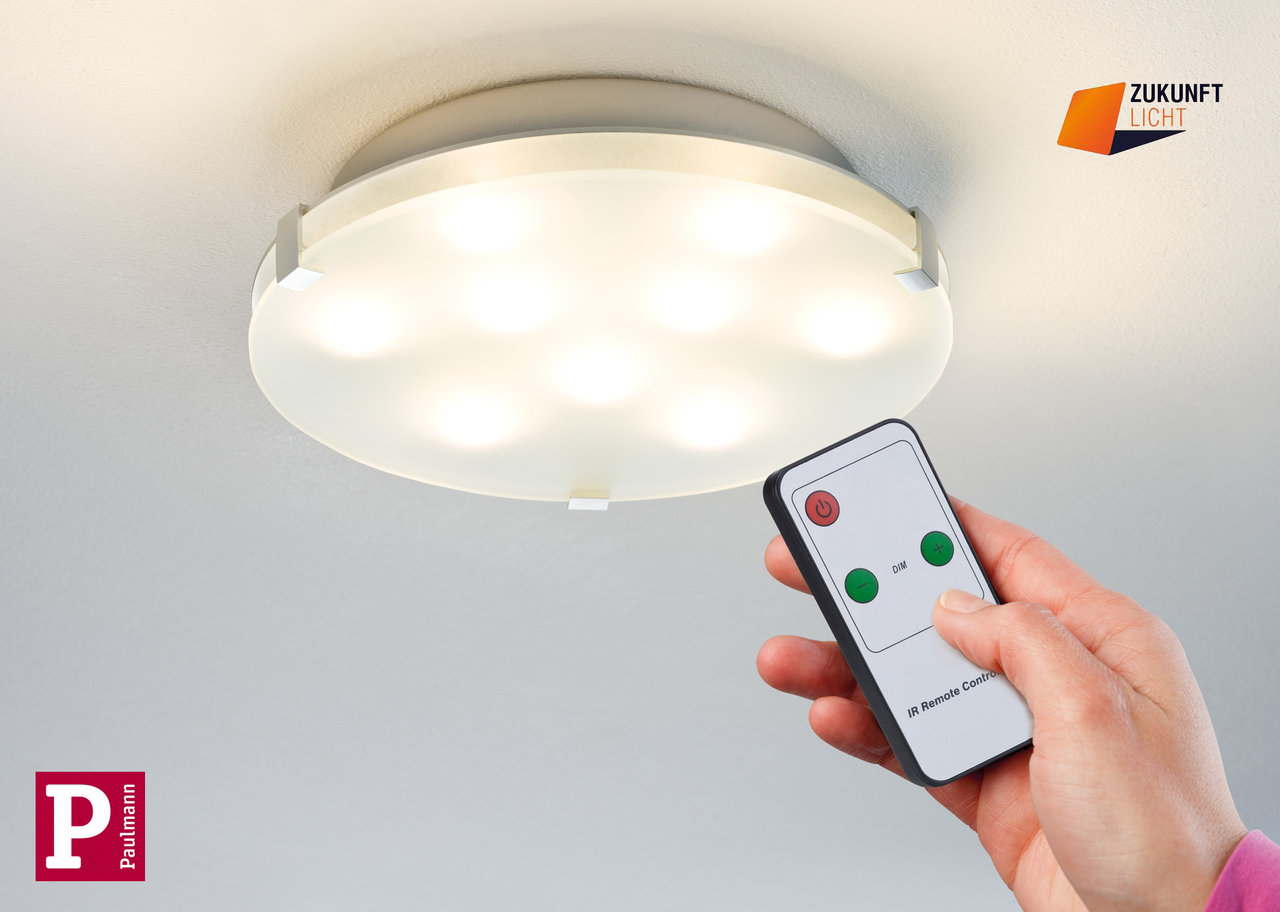

Сейчас все больше внимания придается удобству пользования ими с помощью правильного выбора места для выключателей или перехода на удаленные методы. Современные люстры с пультом управления удачно вписываются в интерьер комнат, подчеркивают их дизайн, пользуются популярностью у населения.

Оригинальные светодиодные люстры позволяют создавать световые эффекты, которые приводят в восторг детей, радуют взрослых, поднимают имидж хозяина квартиры в глазах посетителей.

Принципы управления люстрой на расстоянии

Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте - при входе в комнату.

Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:

стационарным выключателем;
мобильным пультом.

Правила надежного соединения люстры со стационарным выключателем описаны в статье про . Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.

Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд - электрических сигналов по радиоволнам с использованием:

радиопередатчика, расположенного внутри малогабаритного пульта;
радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.

Принцип дистанционного управления люстрой объясняется картинкой.

Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор - контроллер.

Так называют устройство, имеющее в своем составе блоки:

питания:
приема радиосигналов;
логики;
коммутации силовых цепей.

Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.

Технические особенности дистанционного управления

Выбор расстояния

Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:

контроллера;
пульта;
источника тока.

Влияние помех и посторонних сигналов

Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.

Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.

Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться - придётся приобретать новый комплект полностью.

Количество каналов радиоуправления

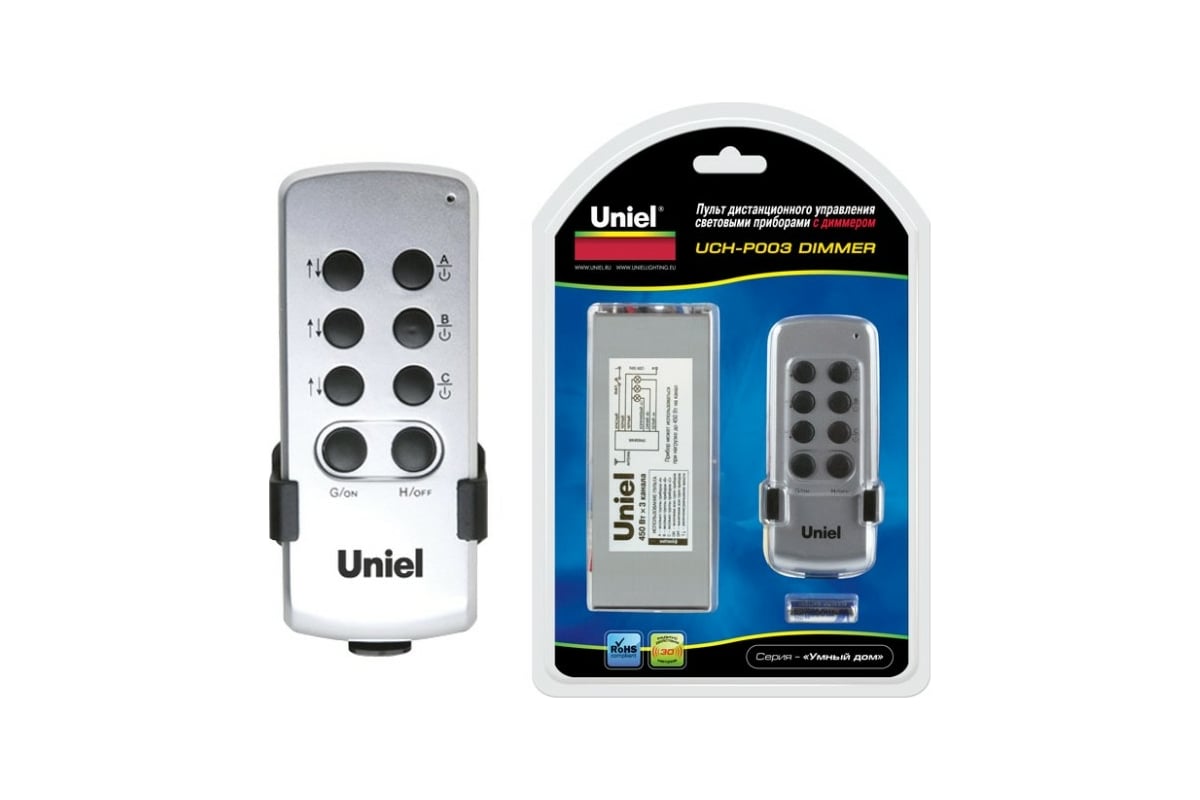

Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.

Первые три операции зажигают разные каналы, а четвертая - полностью снимает с них напряжение, гася свет в помещении.

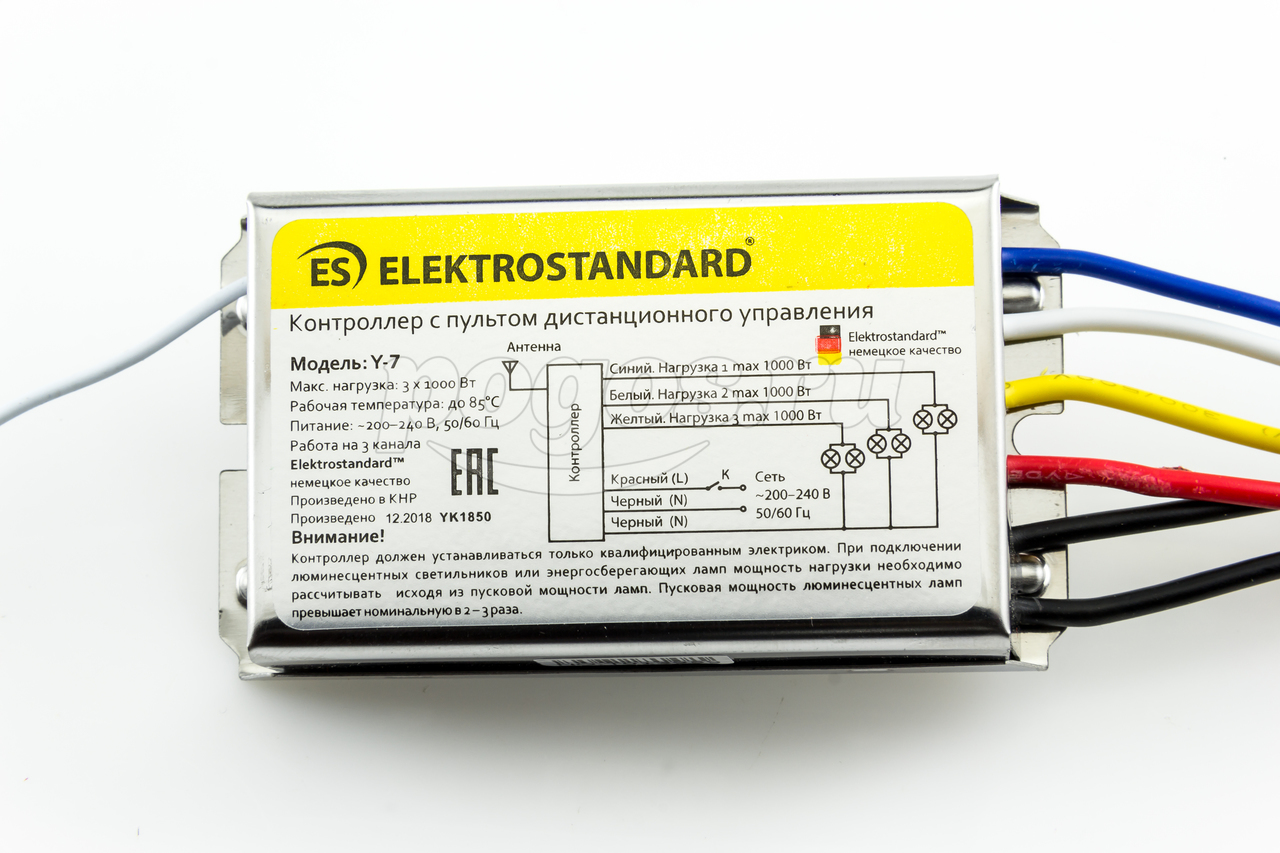

Мощность коммутируемой нагрузки

Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.

Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.

Питание пульта и контроллера

Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: . Подключать их необходимо на соответствующие обозначениям клеммы.

При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.

Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.

Конструкции современных люстр для дистанционного управления

Вообще-то с помощью пульта на расстоянии можно управлять светильниками любых конструкций, достаточно правильно учесть их электрические характеристики:

номинальный и пусковой ток;
напряжение и частоту сети.

Даже старинные эксклюзивные люстры с большим количеством ламп накаливания можно подключать к контроллеру, встроив его в одно из мест:

вместо настенного выключателя;
в потолочное пространство закрепления люстры;
внутрь защитного чехла.

Первый способ имеет место на существование, но используется редко. Выключатель по правилам монтажа разрывает только фазу, ноль к нему не подводится. А контроллеру для работы блока питания он нужен: потребуется дополнительно монтировать проводку.

Современные люстры сразу создаются для размещения контроллера внутри корпуса и снабжаются:

патронами для ламп;
гирляндами из светодиодных лент;
дополнительными уникальными осветителями спецэффектов.

Отдельные гирлянды и осветители имеют собственные блоки, использующие индивидуальные алгоритмы для формирования уникального освещения.

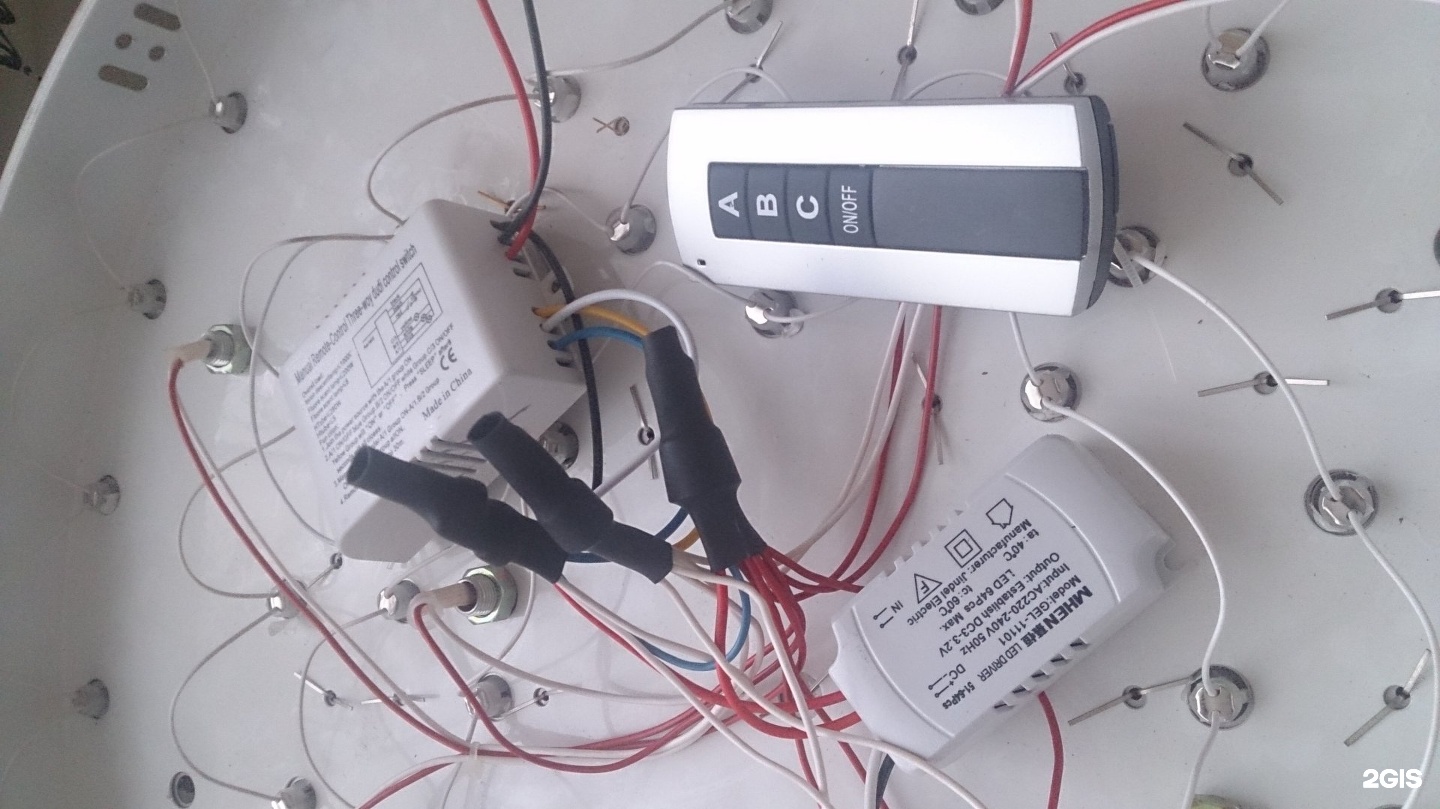

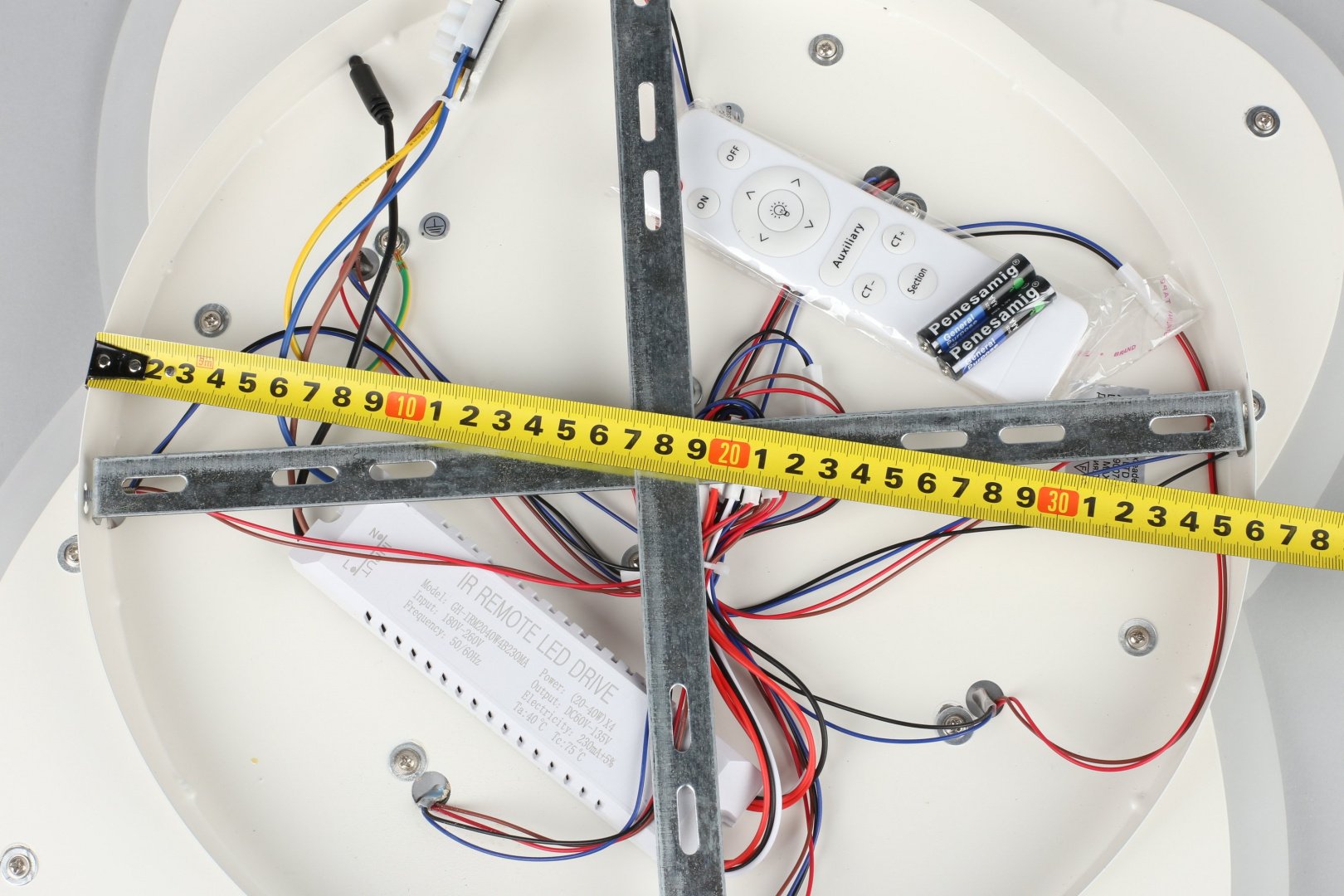

Внутренние платы люстры

Крепление светильника на потолке выполняется . Для этого на корпусе создается расширенное основание с отверстиями, позволяющими вводить шпильки с декоративными гайками, удерживающими общий вес светильника.

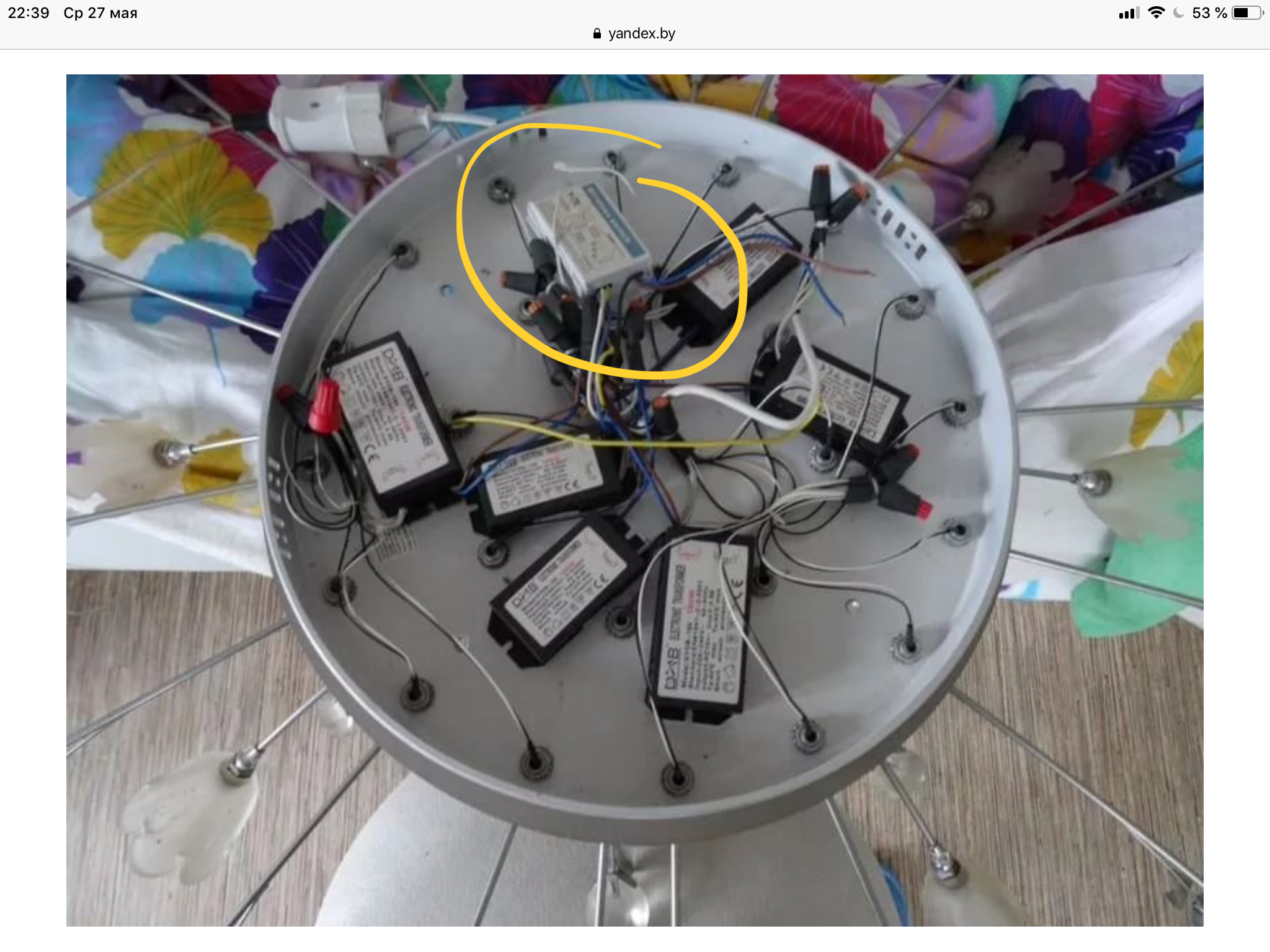

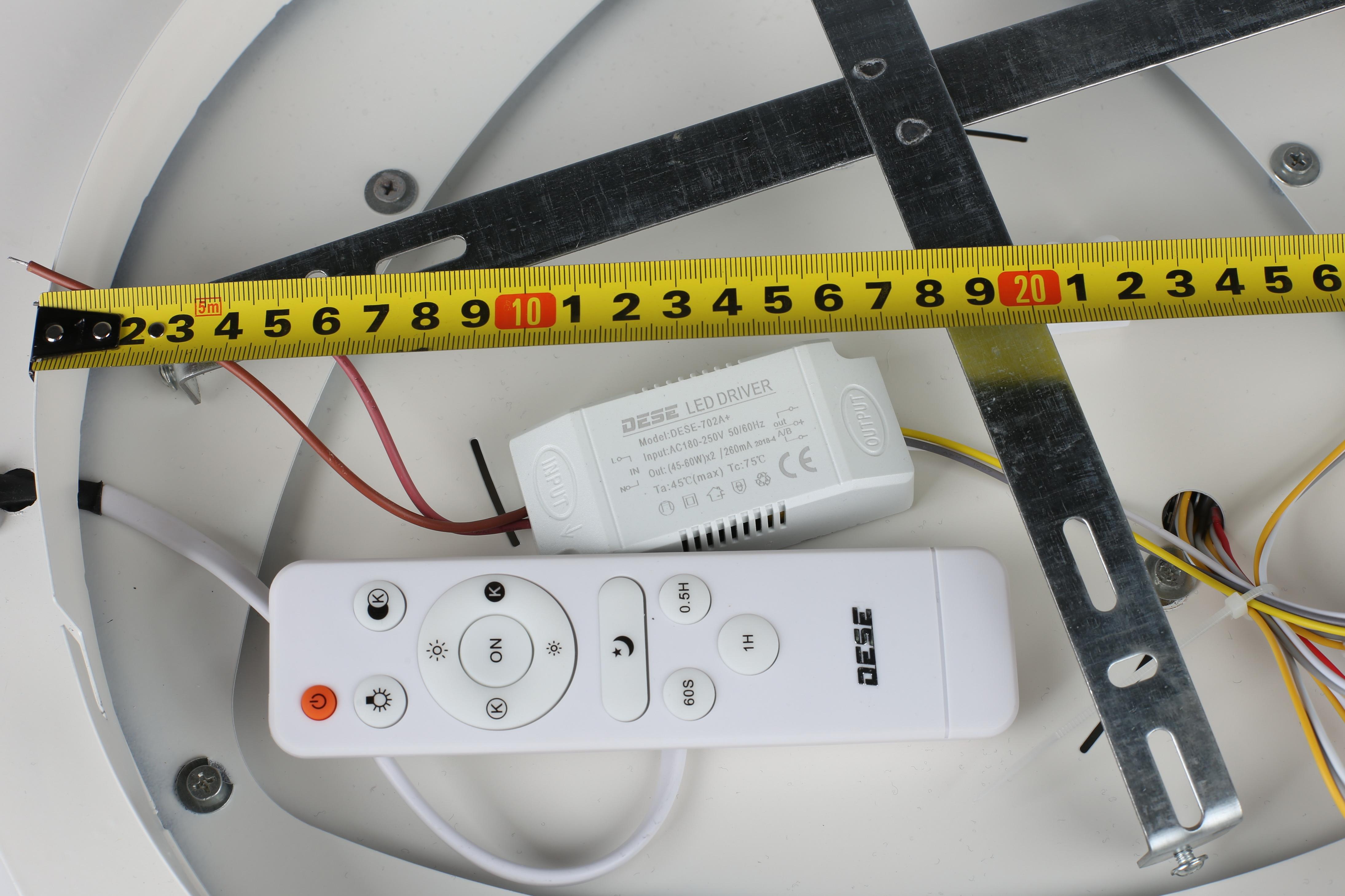

Внутри полого основания размещают электронные блоки и компоненты.

Они показаны на фотографии и подписаны. К ним относят:

контроллер с выведенной антенной;
провода подключения питания к фазе и рабочему нулю;
клеммник РЕ-проводника;
светильники;
гирлянды из светодиодных лент;
схему формирования спецэффектов.

Поскольку контроллер является основной деталью, то с него сняли крышку и показали увеличенным снимком способ крепления на корпусе с помощью клея.

Надежная фиксация жестяного основания не исключает возможности удобного изъятия электронной платы, расположенной на стеклопластиковой пластине. Плата показана более подробно.

Четкий монтаж позволяет наблюдать:

каналы А, В, С, подключенные к модулям реле проводами с изоляцией голубой, желтой и белой расцветки;
канал D, выполняющий задачи включения и отключения блока;
радиоприемник, выполненный на отдельной микросхеме.

Переворачиваем плату на обратную сторону и рассматриваем ее внимательно.

Расположение дорожек явно демонстрирует возможности одновременного включения всех светильников для обеспечения максимального светового эффекта или использование их поодиночке в различных режимах освещения. Для этого красный фазный провод припаян к общей части питания каналов, от которой разводятся остальные потребители включением релейных модулей.

Двойной черный провод рабочего нуля припаян к дорожкам платы и используется для:

подачи нулевого потенциала на блок питания;
разводки на лампы, гирлянды, осветители.

Дополнительные возможности пульта и контроллера

На приведенной схеме управления с тремя каналами светильников вполне допустимо объединить два из них и высвободить один для регулирования на расстоянии другими потребителями:

местными точеными источниками;
электрическими приводами перемещения штор;
проектором;
дополнительными приборами.

Для решения этой же задачи можно использовать более сложный контроллер и пульт к нему. Расширенные возможности позволят:

подбирать цветовую гамму осветительной системы;
изменять алгоритмы коммутации светильников;
регулировать яркость источников;
запускать таймер, выполняющий освещение по графику.

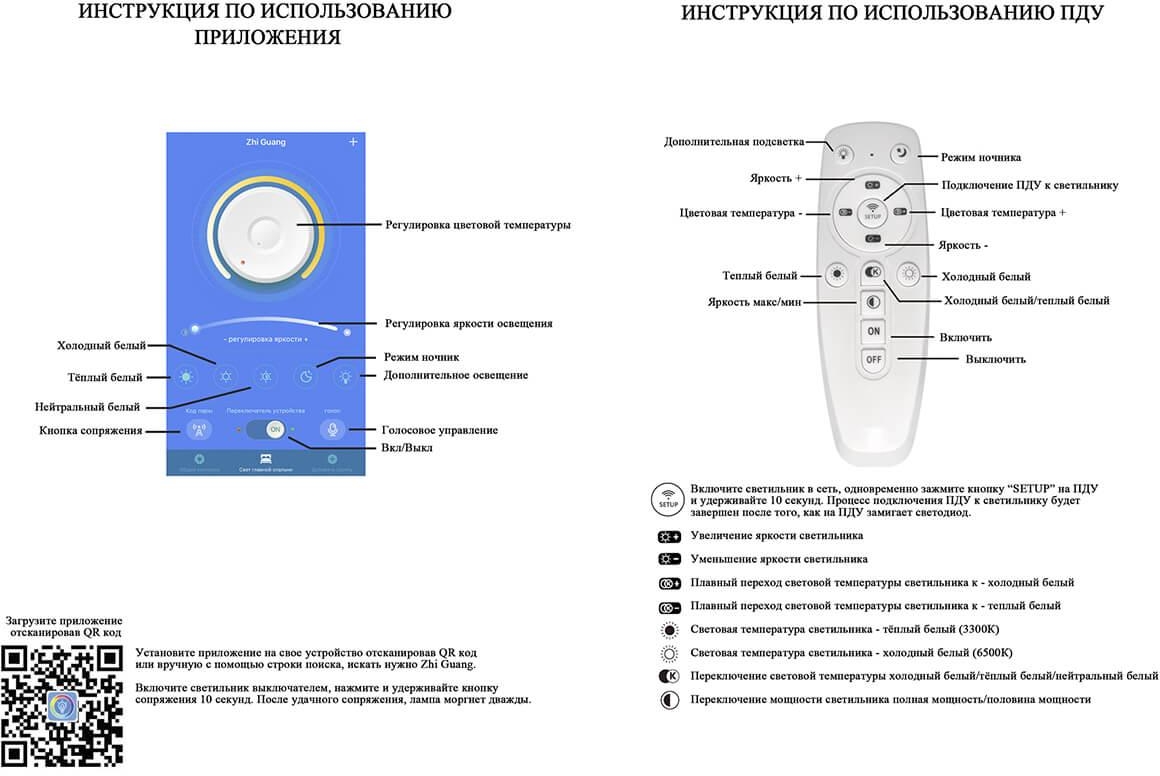

Особое место занимают контроллеры, обеспечивающие дистанционное управление светом без пульта, за счет подачи команд голосом или хлопком в ладоши.

Недостатки схем освещения с дистанционным управлением

Электронные и полупроводниковые элементы требуют соблюдения эксплуатационных характеристик, которые нормированы состоянием окружающей среды: показателями влажности и температуры.

Особую опасность в жилых помещениях представляет перегрев контроллера более 85 градусов. Этот показатель указывается на упаковке, его необходимо учитывать. Однако, расположение электронных блоков вверху потолка, да еще помещенных в закрытый корпус, усугубляет нагрев. Особенно это опасно в жару.

Предусмотреть решение этого вопроса можно обдувом или расположением корпуса на мощном, отводящем тепло радиаторе отдельно от нагреваемых силовых частей.

Вопрос подключения и эксплуатации люстры с дистанционным управлением интересует многих людей. Поэтому он подробно здесь объяснен. Рекомендую дополнительно посмотреть видеоролик “Схема подключения и ремонт люстры с пультом управления”, размещенный автором сайта «Заметки электрика».

Видеоматериал подробно дополняет принципы, изложенные в статье.

20.10.2018

Правильная установка потолочного светильника. Люстры с пультом управления пользуются большой популярностью, почти в каждой квартире или доме есть люстра – светильник потолочный. Обычно, светильник располагают в центре потолка, чтобы помещение равномерно освещалось. Подвешиваются на крюк или при помощи дюбелей жестким способом крепятся на потолок. Существует два метода установки светильника и люстры на пульте управления:

На потолок устанавливается планка, входящая в комплектацию люстры. Планка должна крепиться двумя декоративными болтами. После этого к потолку подводят питающие провода, крепят люстру, болты хорошо затягивают.

Во многих старых квартирах в потолке есть очень большое отверстие для крепления крюка. Чтобы это отверстие спрятать, нужно сместить на планку таким образом, чтобы отверстие было закрыто люстрой. Так можно закрепить недорогие, но очень распространенные. Хорошо, если Вам будет кто-нибудь помогать.

Объемные и тяжелые люстры, в которые обычно вставляется трансформатор, устанавливаются иначе. Эти люстры обычно имеют две составляющие – тяжелое основание, на котором располагаются регулирующая аппаратура и понижающий трансформатор, и внешняя панель, на которой установлены декоративные электрические патроны.

Крепление

В первую очередь основание крепится к потолку тремя – четырьмя дюбелями. Подключаются питающие провода к первичной обмотке трансформатора контактами клеммника. Их легко определить, потому что они тоньше, чем провода вторичной обмотки. Обязательно нужно подключить к люстре заземляющий провод. После этого внешняя панель специальными декоративными болтами крепится к основанию.

Перед тем, как устанавливать потолочные светильники своими руками, не забудьте снять с них легкобьющиеся и хрупкие элементы, чтобы случайно ничего не сломать. Когда люстра подключена, нужно проверить ее рабочее состояние во всех режимах. В самом конце установки люстры своими руками можно вернуть все детали на место.

Люстра на пульте, которую вешают на крюк, подключается очень легко. Ее нужно повесить на крюк, присоединить питающие провода, декоративным колпачком замаскировать соединение проводов и крюк, колпачок тщательно закрепить. Так же проверить работоспособность светильника и установить легко бьющиеся детали. как подключить люстру с пультом на потолке.

Установка потолочной люстры

В старых квартирах потолочные люстры с пультом или без подключаются очень легко, в сравнении с новостройками. Обычно посредине потолка есть отверстие для крюка и около него – провода. На стене расположен двухклавишный выключатель, к которому подключено такое же количество проводов, чаще три. Если выключатель люстры одноклавишный, значит, третий провод отведен в сторону и изолирован, а у люстры будет только один режим освещения. Обычно такой способ подключения люстры на потолке бывает в квартирах старого образца во всех помещениях, кроме гостиной.

Многие люстры советского времени работали с тремя режимами освещения. Такие светильники состоят из двух электрических проводов, в каждом находится группа светильников, подключенных параллельно друг с другом. Один провод, выходящий из люстры общий для остальных. Если появляется напряжение между общим и любым другим, работают обе группы.

Подключение проводов к люстре

При одной фазе напряжение должно появиться между рабочим нулем и фазой. Правильное соединение проводов к люстре - общий провод светильника присоединен к рабочему нулю, а фаза подается на два провода через двойной выключатель. Неправильное соединение - общий провод присоединен к фазе, а рабочий ноль подается на два оставшихся провода через выключатель, люстра будет работать. В этом случае человека, при замене лампы, может ударить током, даже при выключенном выключателе.

Важно найти общий провод из проводов, торчащих из потолка. Можно развести провода в разные стороны, включить обе клавиши выключателя. Индикаторной отверткой дотронуться до каждого провода, тот провод, на котором не сработает индикаторный огонек и будет общим. После этого выключить клавиши выключателя и снова проверить напряжение. При правильном соединении индикаторный огонек на отвертке не сработает ни на одном проводе.

Если индикатор срабатывает при включенном и выключенном выключателе, это может говорить о неправильном соединении проводов. Тогда нужно все проверить надежными способами. Лучше взять специальные измерительные приборы, например мультиметр. Прибор установить в положение измерения напряжения, клавиши выключателя включить. Дотронуться мультиметром поочередно до каждого провода. Два провода отогнуть в разные стороны, одну клавишу выключателя включить, другую – выключить. Между отогнутыми проводами должно исчезнуть.

Теперь щупами мультиметра коснуться третьего провода и поочередно до двух отогнутых, общим будет тот провод, где возникает напряжение. Этот провод нужно пометить. Чтобы отыскать общий провод на люстр с пультом, нужно измерять сопротивление между тремя проводами на люстре. Когда найдете два провода с большим сопротивлением, третий и будет общим.

Теперь правильно подключайте люстру с пультом своими руками. Не забудьте полностью обесточить квартиру. Клеммным соединителем провода, торчащие из потолка присоединить к проводам люстры. При наличии у люстры четвертого – заземляющего – провода (желто-зеленый), его необходимо просто изолировать. При правильном подключении люстра работающая на пульте, после выключения, работает.

В новых квартирах из потолка наблюдается четыре провода, четвертый – заземляющий. Его нужно присоединить к люстре, к такому же проводу. Если из потолка видно четыре провода одинакового цвета, придется найти и заземляющий провод.

Необходимо отключить вводный автомат. Кусок провода без изоляции присоединить к щупу прибора, другой зачищенный конец провода намотать на вентиль неокрашенной батареи. Мультиметр установить в режим измерения сопротивления и поочередно касаться четырех проводах. Заземляющий будет провод, где прибор покажет сопротивление.

Последними новинками в области осветительных приборов стали люстры с пультом дистанционного управления, сейчас мы вам расскажем как ее можно подключить самому. Такие люстры с пультом имеют несколько светодиодных светильников и контроллер. Новые люстры на пульте могут использоваться не только в качестве осветительных приборов, но и как таймер или цветомузыка. Для управления к светильникам прилагается пульт, некоторые имеют два – дистанционный и стационарный, который осуществляет поиск, в случае потери дистанционного пульта люстры. Базовый пульт устанавливается на стене, как выключатель. Благодаря звуковому зуммеру, потерянный пульт легко отыскать.

В старых квартирах люстры с одним пультом управления легко подключаются причем самостоятельно. Нет необходимости подключать заземление, его достаточно хорошо изолировать. В новых квартирах требуется подключение и заземления. Если настенный выключатель постоянно оставлять включенным, то его можно не убирать. Если он не нужен, то нужно соединить два провода на месте выключателя.

При установке люстры своими руками со стационарным на дистанционном пульте, нужно отключить питание, снять выключатель, провода развести в стороны. На потолке соединить общий с одним из двух проводов и включить питание. Между концами присоединенных проводов должно быть напряжение. Эти провода нужно присоединить к клеммам N и L на стационарном пульте, а оставшийся провод к клемме «выход». Потолочные провода с люстрой соединяются следующим образом: к сдвоенному – один, к одиночному – второй, заземляющие провода, если есть, соединяются между собой.

Люстры с пультом управления имеют электронный контроллер, помогающий производить перебор режимов работы люстры. Контроллеры продаются с дистанционными пультами, можно купить и без люстры.

Подключение люстры работающей на пульте можно осуществить через контроллер, что позволить увеличить количество режимов. Если люстра небольшая, контроллер можно установить в отверстие на потолке.

Теперь Вы легко подключите любой потолочный светильник . Главное, не забывайте отключать электроэнергию при работе для собственной безопасности.

Люстры, управляемые с помощью пульта дистанционного управления, пока еще только входят на российский рынок, однако уже заслужили большую популярность среди потребителей. Ведь даже простая и недорогая китайская люстра с такой функцией очень удобна в повседневном использовании. При этом, несмотря на кажущуюся сложность, вполне возможен ремонт люстры с пультом управления своими руками – это сэкономит немало денег, потому что мастера такую работу оценивают в приличные деньги. А ведь ничего особо сложного в ней нет – важно просто разобраться в тонкостях, а это вполне можно сделать и через интернет.

Анатомия люстры с пультом ДУ

Начинать ремонт люстр с пультом нужно с изучения ее строения. Ведь ее начинка несколько отличается от привычного прибора электрического освещения. Как правило, все управляемые люстры имеют 3 основных блока электроники:

светильник на светодиодах;
светильник с галогенными элементами;
реле с модулем приема радиосигнала, который передается с пульта.

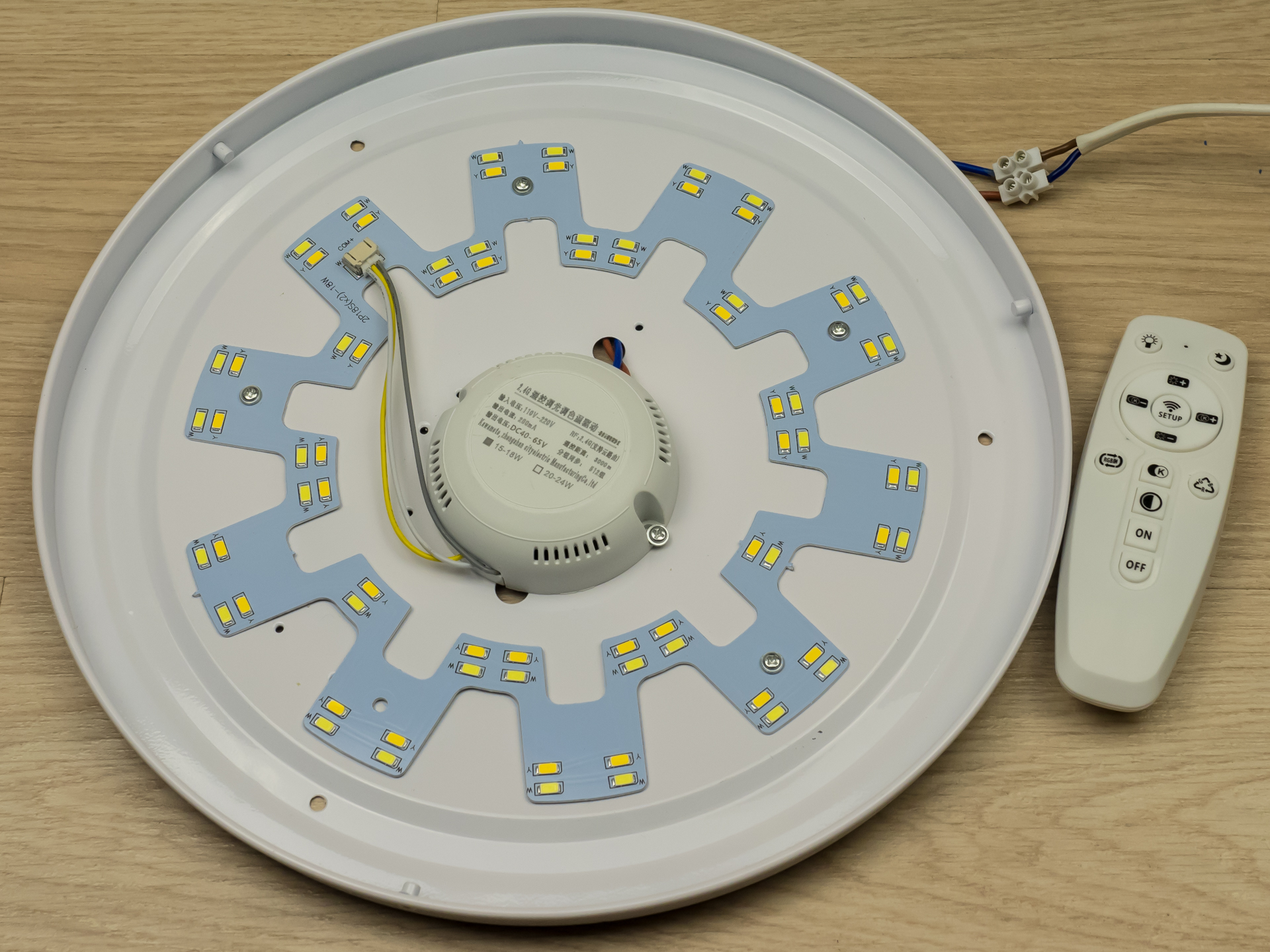

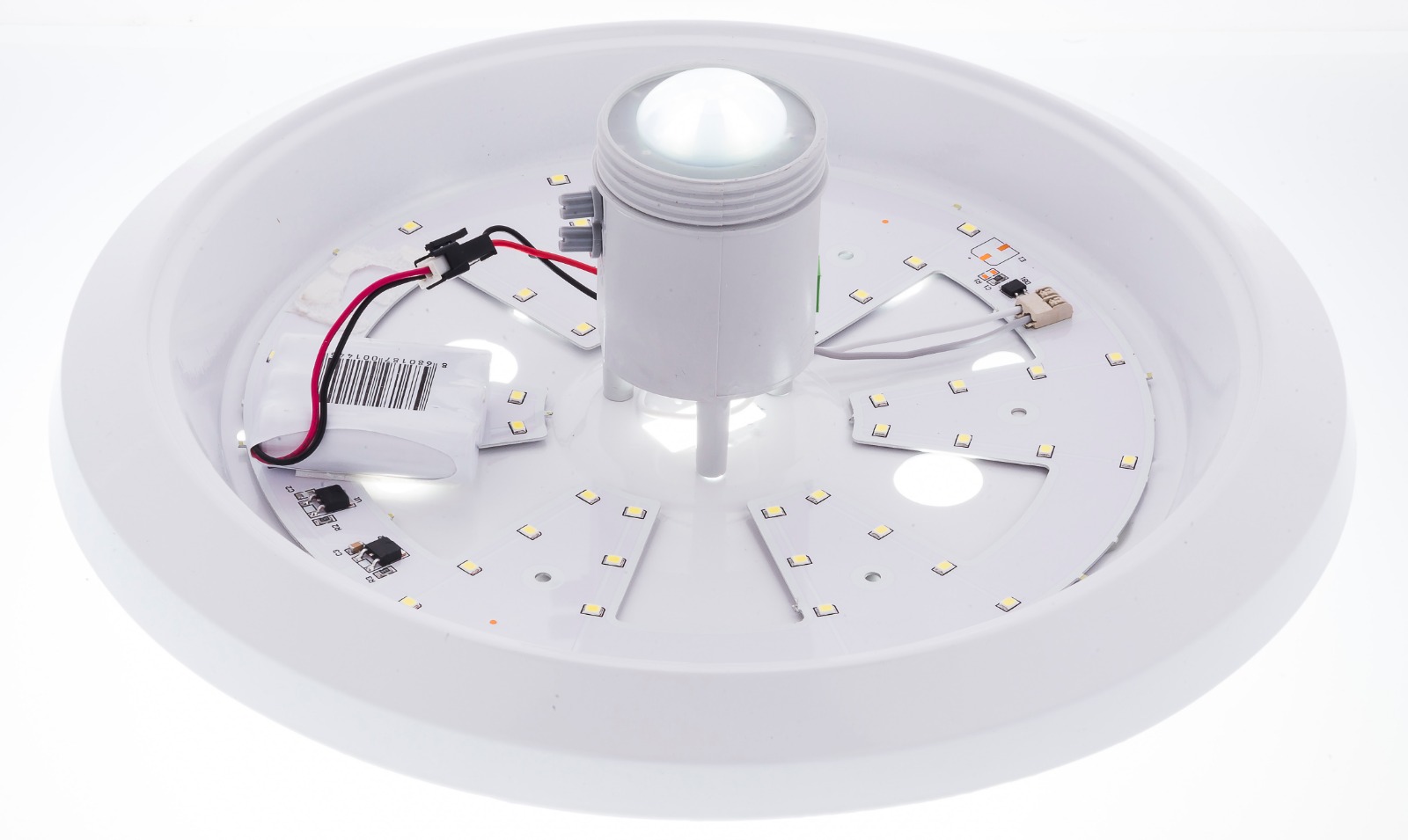

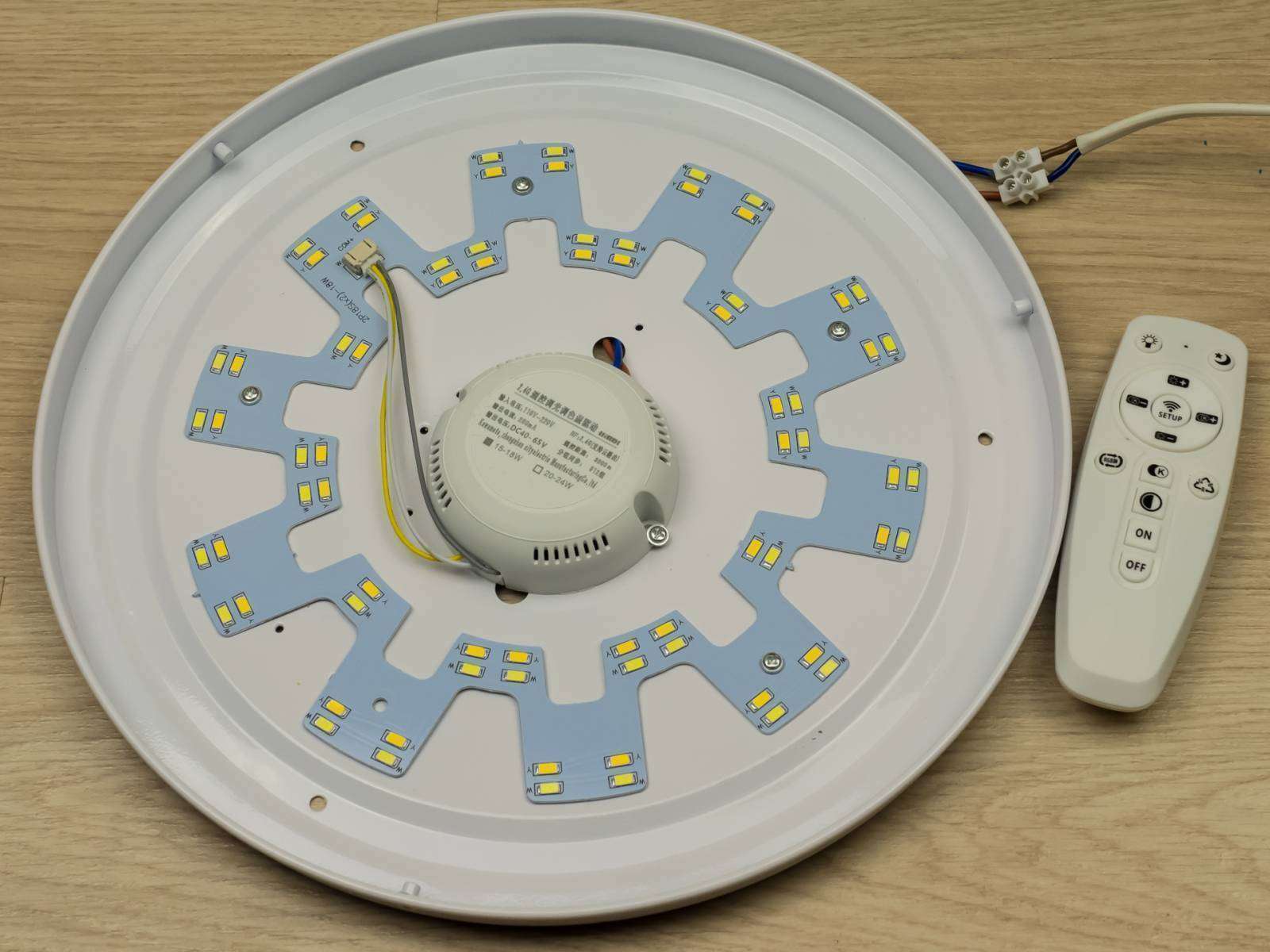

Светодиодный светильник имеет в своей конструкции несколько светодиодов разных цветов, которые необходимы для планомерного изменения цвета подсветки. Это, по сути, чисто декоративный элемент, который, однако, зачастую ломается. Для питания светодиодов в конструкции электронной начинки имеется специальный конденсатор, который снижает напряжение в сети до необходимого диодам значения, а сами диоды подключаются последовательно, поэтому при выгорании одного тухнет вся цепь. Ремонт светодиодной люстры с пультом чаще всего сводится не к замене отдельных диодов, а к замене всего их блока – это и быстрее, и надежнее.

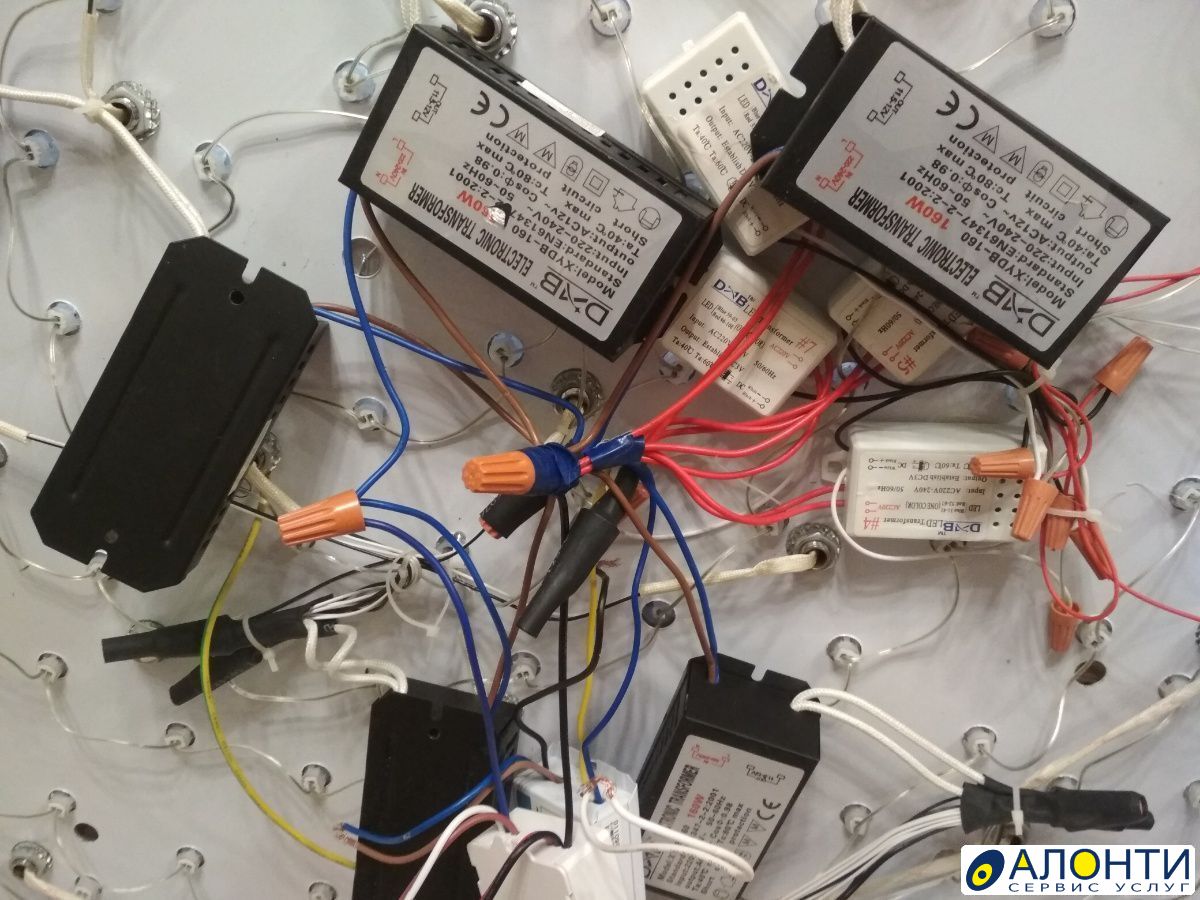

Галогенные лампы получают свою энергию от специальных трансформаторов, импульсно преобразующих подаваемое напряжение. Если причина поломки именно в галогенных лампах, то нужно проверить каждую из них с помощью мультиметра. Если с ними все в порядке, то имеет смысл проверить трансформаторы – их в такой люстре несколько штук, поэтому придется повозиться.

Реле радиоуправления имеет в зависимости от конкретной модели определенное число электромагнитных реле, которые необходимы для коммутации тока разной мощности. Питание реле получает от конденсатора гасящего типа, а излишки энергии пропадают в недрах балластного конденсатора. Самым слабым местом реле радиоуправления по статистике является место его впаивания в общую плату – с течением времени и наматыванием часов работы оно может просто отвалиться.

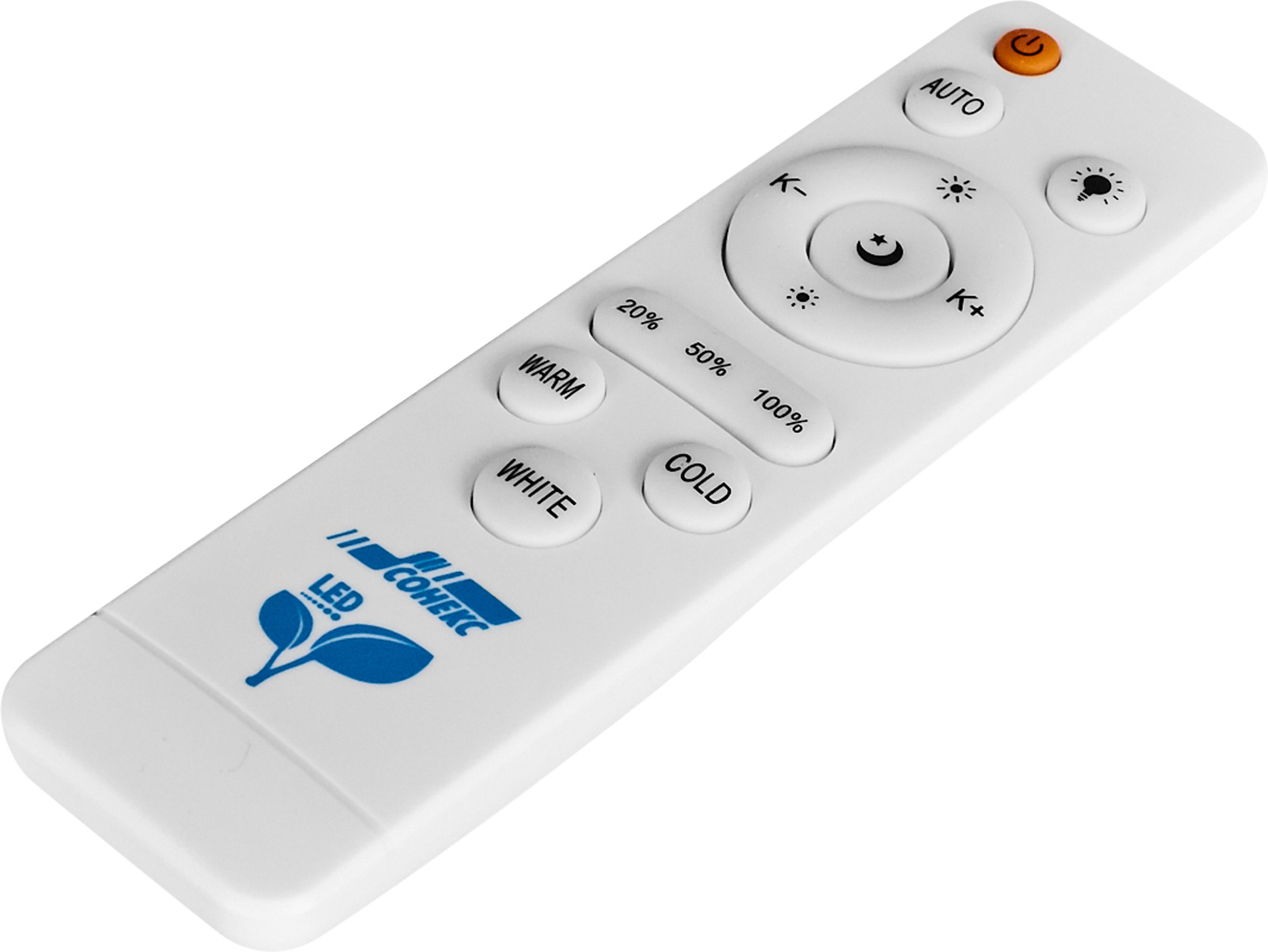

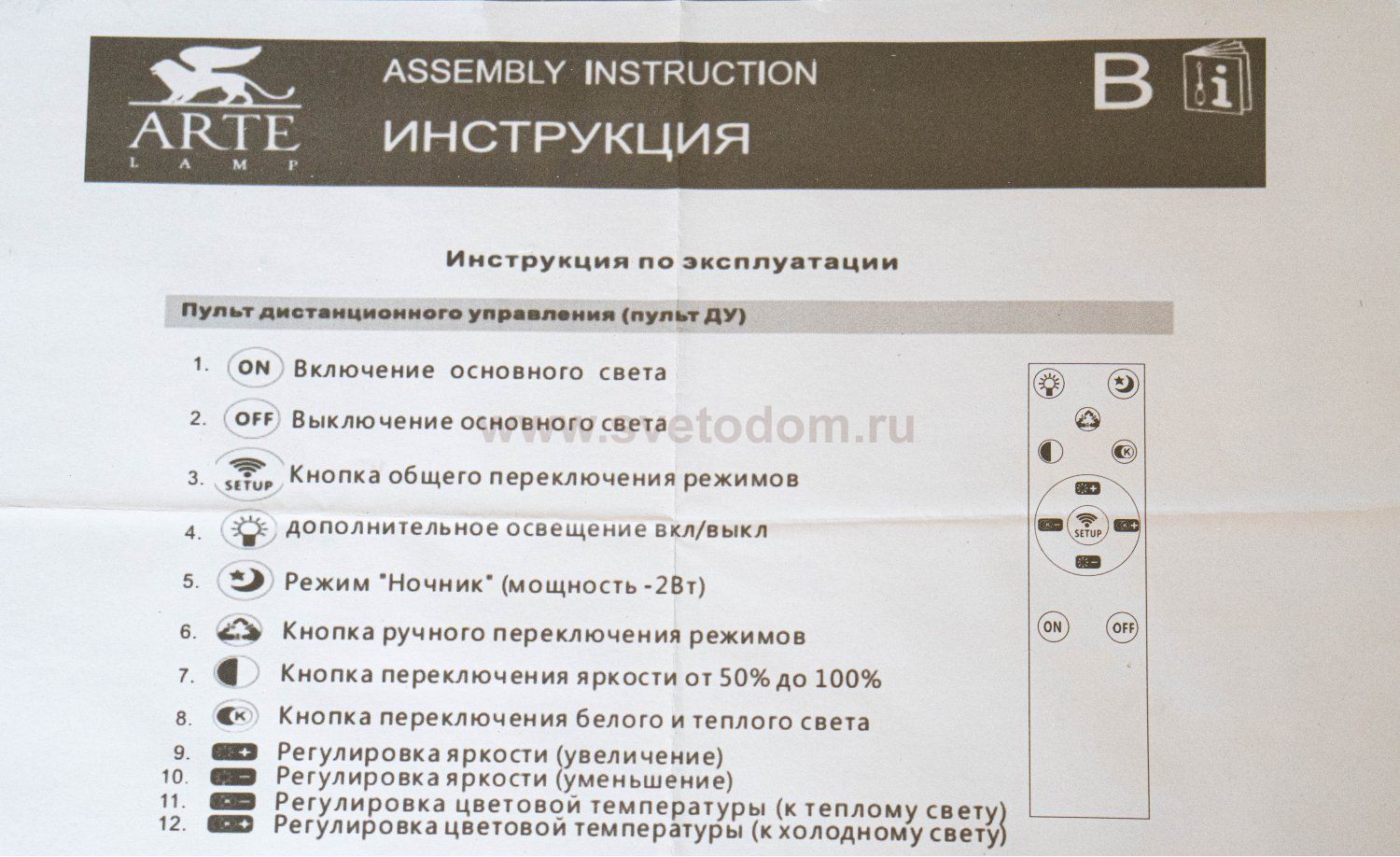

Еще одним обязательным элементом радиоуправляемой люстры является пульт дистанционного управления. Это достаточно простой прибор, имеющий в своем арсенале минимальный набор функций и кнопок. Электронная схема пульта до безобразия проста и надежна, поэтому наиболее частой причиной выхода пульта из строя являются просто севшие батарейки.

Поиск необходимых запчастей

Если же Вы все-таки не испугались сложностей и не отказались от такой «безумной» идеи, как ремонт люстры с пультом управления своими руками, то нужно найти все необходимые элементы.

Если же цены не самые доступные или же нет необходимых элементов, то следует обратиться за помощью к интернету – во многих онлайн-магазинах, особенно тех, что организуют поставку товаров из Китая, можно найти большое разнообразие радио- и электродеталей. Ждать в этом случае, возможно, придется долго, однако такой способ поиска товаров на сегодняшний день один из самых удобных. Кроме того, здесь можно присмотреть себе новую люстру с дистанционным управлением на тот случай, если попытки реабилитировать погасшую люстру не увенчаются успехом.

Содержание:

Сравнительно недавно в продаже появились люстры с дистанционным управлением, сразу же ставшие популярными среди большого числа потребителей. Но как быть тем, кто недавно приобрел современный и качественный светильник, работающий от обычного выключателя? Многие хозяева пытаются самостоятельно решить проблему, как из обычной люстры сделать люстру с пультом. Поскольку многие модели в процессе подключения все равно требуют определенной доработки, стоит попытаться установить своими руками схему дистанционного управления данным осветительным прибором. Следует отметить, что эта задача достаточно сложная, требующая определенных знаний и практических навыков в электротехнике.

Принцип работы люстр с дистанционным управлением

Прежде чем создавать дистанционное управление, необходимо выяснить, как устроены такие люстры, и как они функционируют. Кроме того, очень часто возникает вопрос, для чего нужен пульт, если имеется выключатель?

Основной функцией дистанционного управления люстрой является переключение в ней имеющихся режимов работы с одного на другой. В каждом таком светильнике имеется 2, 3 и более световых групп, с помощью которых создаются различные световые эффекты. Здесь же установлены галогеновые лампочки, обеспечивающие основное освещение и также разбитые на группы. Обеспечение электроэнергией каждой из групп происходит через собственные блоки питания - адаптеры или электронные трансформаторы. Данное оборудование не требуется при использовании лампочек на 220В.

Для управления через пульт используется радиоканал, поэтому его вовсе необязательно направлять непосредственно на люстру. В этом заключается основное отличие от управления телевизорами. В состав радиоканала входит сам пульт дистанционного управления, выполняющий функцию передатчика, и контроллер, играющий роль приемного устройства. Все пульты отличаются различной дальностью действия, в зависимости от необходимости и конкретной обстановки. Для небольших люстр будет достаточно 10-ти метров, а у светильников из общественных мест этот параметр может достигать и 100 метров.

Пульт и приемник представляют собой единую пару, настроенную на общую частоту. В продаже они идут как один комплект. После получения сигнала, питание от приемника поступает на контроллер, отвечающий за создание световых и цветовых эффектов, благодаря определенным сигналам, поступающим к светодиодам. В люстрах используются преимущественно разноцветные светодиоды, которые в совокупности с другими элементами, позволяют добиться нужного результата. Для размещения приемника и контроллера используется общий корпус. Данная система известна как дистанционный выключатель, беспроводное управление и т.д.

Включение и переключение эффектов выполняется путем нажатия кнопок, расположенных на пульте. В случае необходимости он может выполнять функцию обычного выключателя, то есть полностью отключать свет, а затем снова включать его. Сам выключатель, подключенный к домашней электрической сети используется по своему прямому назначению. Очень часто бывает удобнее воспользоваться именно выключателем, нежели искать пульт. При подаче питания на контроллер со стационарного выключателя происходит смена световых режимов и эффектов. То есть, после каждого выключения и включения появляется новый световой режим, что является важным при утере пульта или посаженных батарейках. Таким образом, управление люстрой не прерывается.

Сборка управляемой люстры

Сборка люстры с дистанционным управлением отнимает довольно много времени. Необходимо заранее приобрести наиболее подходящий контроллер, несколько блоков питания для различных групп ламп и другие недостающие детали. При решении вопроса как сделать из обычной люстры люстру с пультом, нужно учитывать ряд факторов.

Если люстра новая и еще ни разу не использовалась, то ее нужно предварительно собрать, то есть вставить и прикрутить все элементы на свои места. После этого устанавливаются лампочки. Концы проводов нужно зачистить и выполнить прозвонку. Проводники должны разделяться на группы и подходить к соответствующим. При подключении проводов очень важно не допустить соединений, вызывающих короткое замыкание. Для того чтобы избежать этого, все проводники окрашиваются в разные цвета в соответствии с их предназначением. Например, к цоколям подключаются провода красного цвета, а к нейтрали - белого.

Надежность контакта объединенных проводников существенно повышается за счет использования наконечников. После соединения их с цоколями, далее следует подключение к выходам контроллера через небольшую колодку. Все детали, в том числе контроллер и блоки питания нужно хорошо закрепить, чтобы они не болтались внутри конструкции люстры во время монтажа. Все крепления происходят с помощью двустороннего скотча.

В светодиодную группу обычно входит от 12 до 50 последовательно соединенных светодиодов. Поэтому нужно заранее проверить подключение каждой группы. После этого необходимо подготовить к работе пульт дистанционного управления. Для этого нужно всего лишь вставить на свое место элемент питания на 12В.

Монтажные работы

Перед началом монтажа необходимо разобраться с проводами, выходящими из потолка. Обычно выходит три провода, два из которых являются фазными, а один - нулевым. Таким образом, управление люстрой может осуществляться с помощью. После решения вопроса как сделать люстру с пультом своими руками, ее необходимо закрепить.

Для крепления всей конструкции вместо традиционного крючка используется специальная крепежная планка. При наличии натяжных потолков крепление выполняется с помощью закладного бруска, закрепленного на основном потолке. Для подключения проводов используются клеммы Ваго. Проводники соединяются между собой соответствующими цветами. Если цвета не совпадают, принадлежность проводов определяется индикаторной отверткой или мультиметром.

Ремонт и схема контроллера для светодиодной люстры

В данной статье я подробно и всесторонне рассмотрю процесс ремонта контроллера светодиодной люстры. Приведу и подробно опишу работу схемы контроллера, рассмотрю всевозможные неисправности и способы их устранения. И напоследок – пример реального ремонта, сделанного моими руками.

Такой контроллер ещё называют в быту пультом дистанционного управления, блоком радиоуправления, либо дистанционным выключателем.

По-английски название звучит “Remote Control Switch”, дистанционно управляемый выключатель. Либо – “Digital Remote Switch”, что сути не меняет.

Где в основном применяется это устройство и как оно работает, я очень подробно расписал в других моих статьях:

. Ремонт и схема светодиодного драйвера.

Всё, хватит вступления. Переходим непосредственно к теме статьи. Для начала рассмотрим,

Как устроен контроллер с пультом для люстры

Коротко ещё раз, о чём речь.

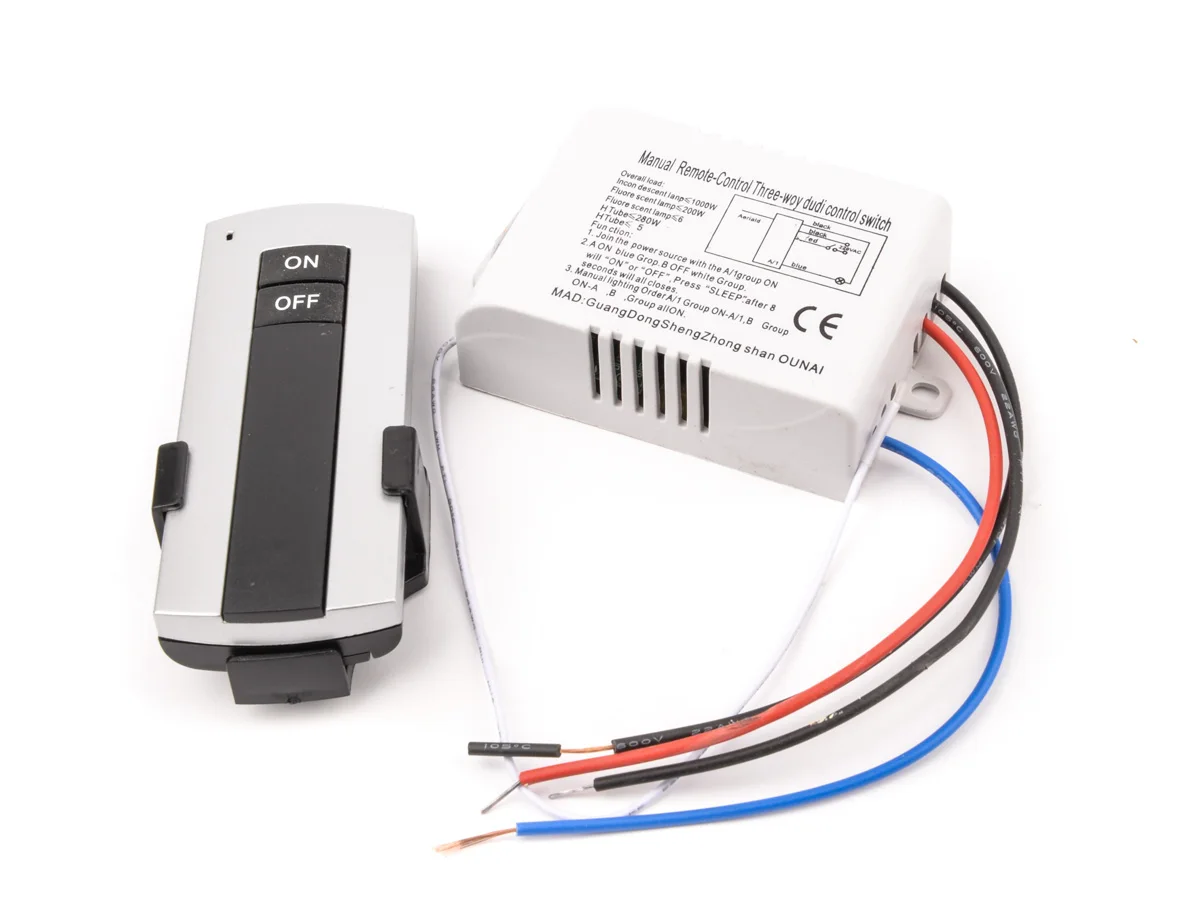

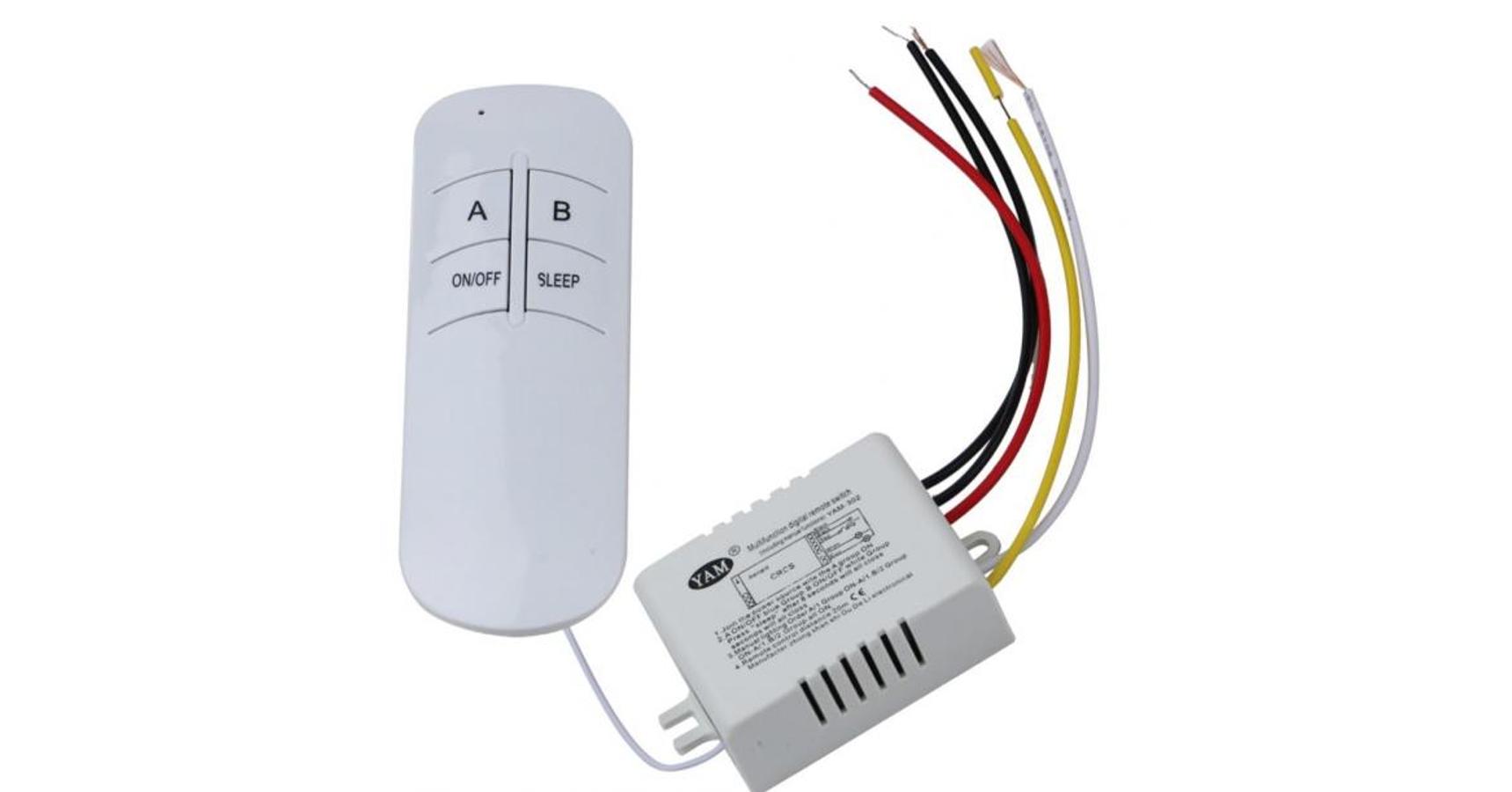

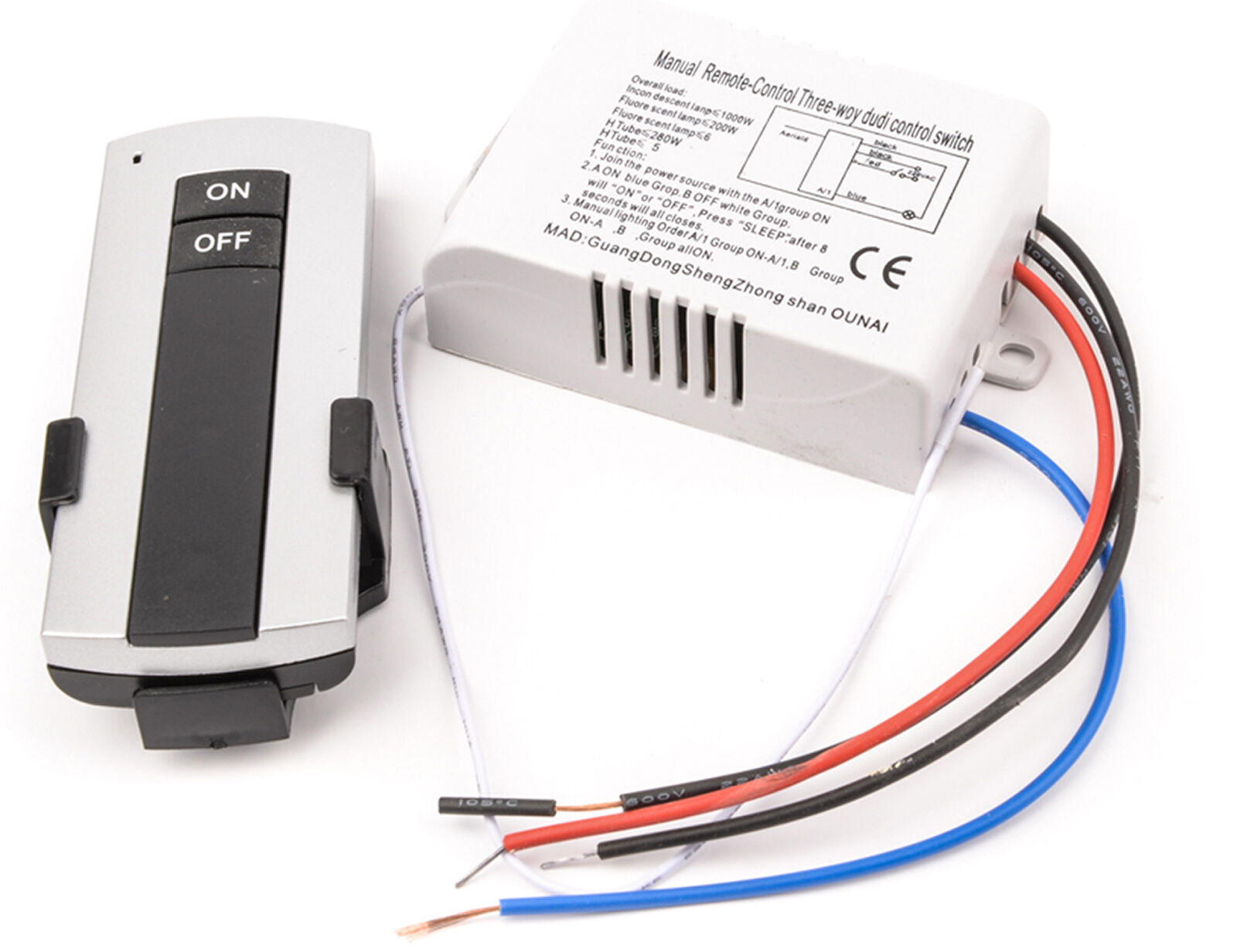

Этот дистанционный выключатель, как система, физически состоит из двух устройств – из передатчика (Transmitter) , то есть пульта управления, на котором пользователь нажимает кнопки), и приемника (Receiver) , который входит в состав контроллера. Приемник в контроллере распознает сигналы с пульта, и дает сигналы на включение реле того или иного канала. И уже через контакты реле питание поступает на соответствующую группу освещения.

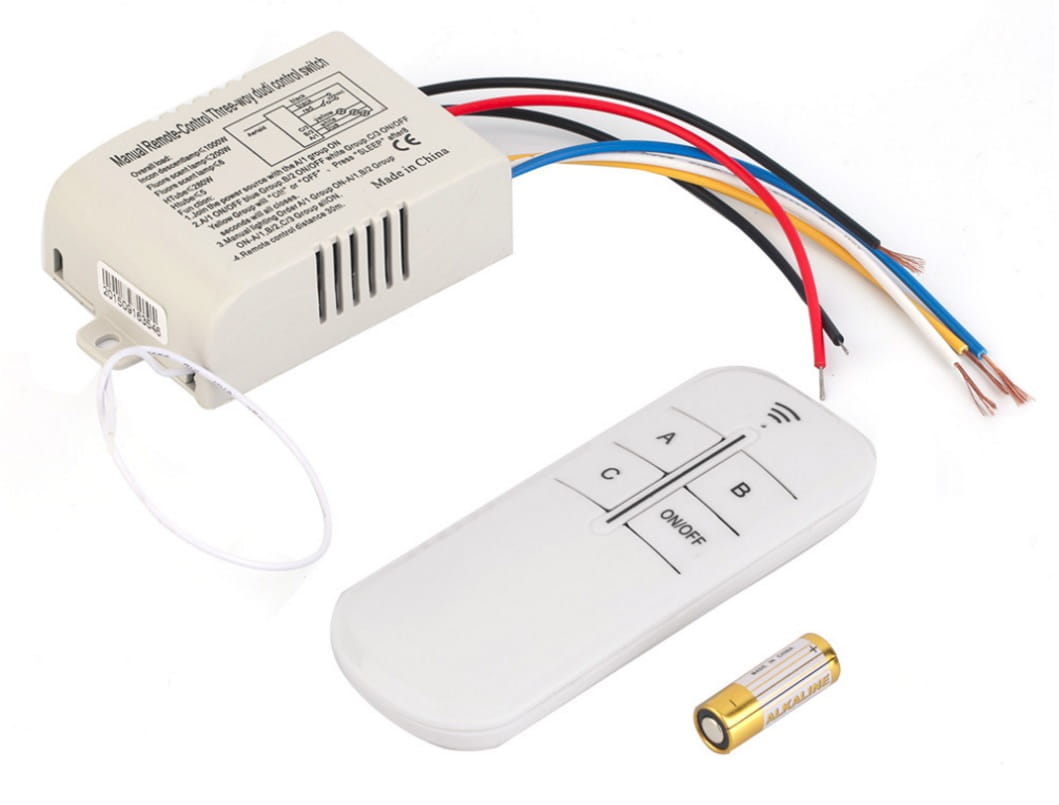

Вся система выглядит таким образом:

Система дистанционного управления люстрой – пульт и контроллер

Куда подключаются провода контроллера, в этой статье рассматривать не будем. Этому уделено достаточно много внимания в других моих статьях, ссылки выше.

Инструкция по использованию и подключению контроллера дана на его корпусе:

Инструкция по управлению и подключению контроллера светодиодной люстры

Вскрываем корпус. Для этого надо открутить один шуруп, остальное – как обычно в таких устройствах, на защелках:

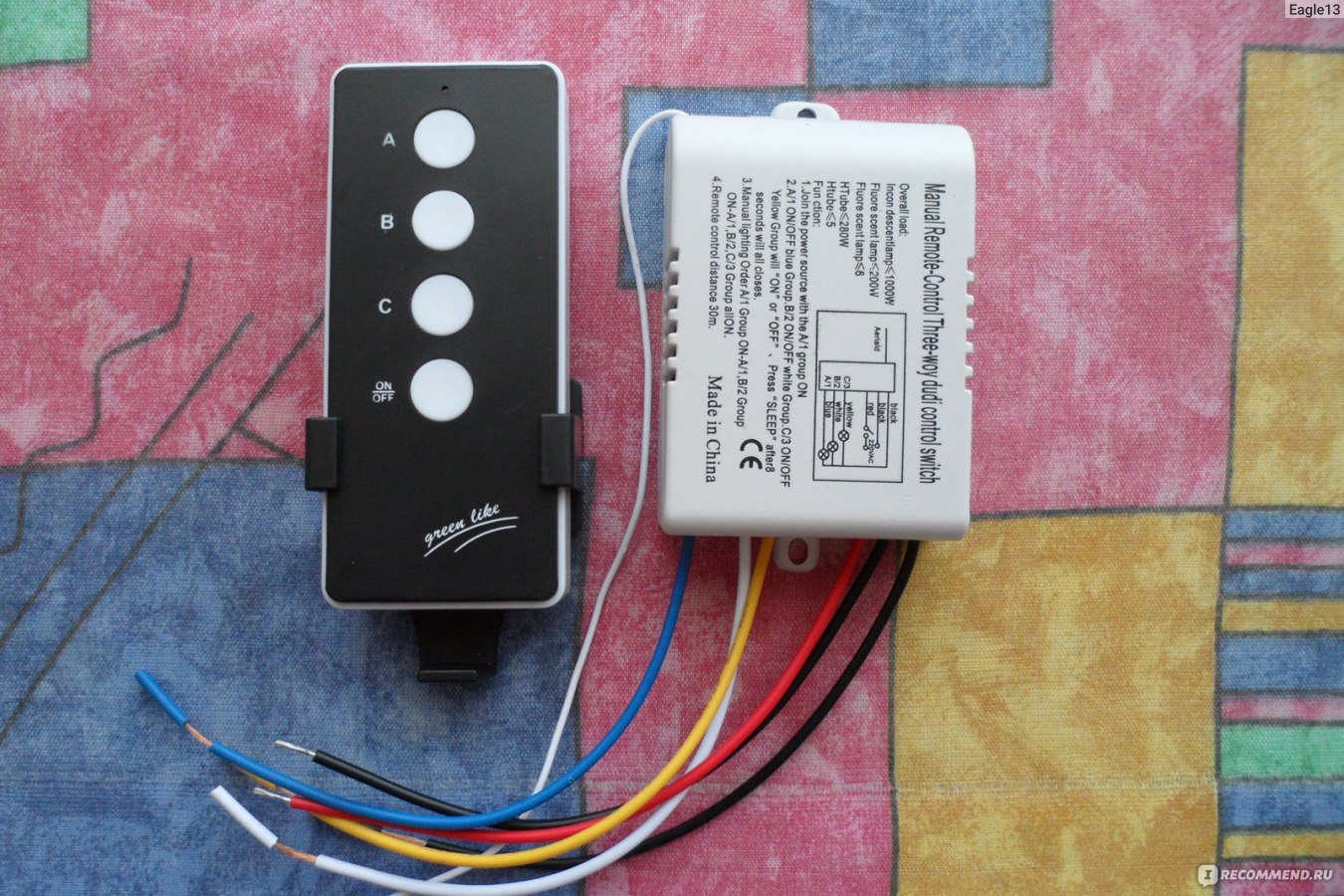

На фото специально пульт и контроллер положил рядом, чтобы было видно название.

Схема контроллера светодиодной люстры

Напоминаю, что этот дистанционный радиоуправляемый выключатель можно применять не только в люстрах, но и в других электронных устройствах. Можно коммутировать любое напряжение (в разумных пределах, при небольшой доработке печатной платы), и любые токи (ток ограничен током реле, но можно поставить дополнительные).

Схема контроллера приведена ниже:

Схема контроллера для люстры с пультом управления Sneha B-827

Схема взята мной с сайта www.tokes.ru, спасибо!

Имея эту схему, можно смело браться за ремонт контроллера, и шансы на успех довольно высоки.

Может, это тоже будет интересно?

Для подробного рассмотрения схемы я её увеличил, и разбил на 6 условных частей:

Рассмотрим каждую часть по отдельности.

1. Силовое питания и коммутация

В эту часть схемы входят входные и выходные цепи, и контакты реле, через которые питается нагрузка.

Катушки реле входят в 3-ю часть схемы.

2. Схема питания 220 – 12 В

На эту часть приходит напряжение 220В, ноль и фаза. Ноль проходит на диодный мост через дроссель, который в некоторой степени устраняет высокочастотную помеху по питанию, которая может приводить к сбоям. Для этой же цели служит конденсатор С1.

Фаза на диодный мост приходит через гасящий конденсатор С2, который для безопасной работы зашунтирован резистором R1.

Каждый диод диодного моста также зашунтирован конденсатором, для минимизации высокочастотной составляющей питающего напряжения.

Выход диодного моста нагружен на конденсаторы фильтра С3 и С4, которые служат для фильтрации низкочастотной и высокочастотной составляющих выходного напряжения моста. Напряжение стабилизируется цепочкой из последовательно соединенных стабилитрона VD2 на 12В и ограничительного резистора R4.

В результате в точке А образуется напряжение постоянного тока 12,5-15В по отношению к нулевому проводу (минус диодного моста).

3. Ключевые транзисторы

Ключевые транзисторы – это по сути усилители дискретного сигнала, который поступает с декодера. Они включены по классической схеме.

4. Схема питания 12 – 5 В

Далее напряжение 12В поступает на схему стабилизации питания +5В. Напряжение на входе этого стабилизатора понижается и стабилизируется цепочкой из резистора R6 и стабилитрона VD4 на 12В и подается на интегральный стабилизатор 78L05. Далее, стабилизированное напряжение +5В дополнительно фильтруется конденсаторами С5 и С6, поскольку нужно особое качество постоянного напряжения.

5. Радиомодуль

Напряжение питания +5В поступает на питание радиомодуля. Назначение радиомодуля – принять из радиоэфира сигнал от пульта управления, и выдать его в таком виде, чтобы его мог раскодировать декодер.

6. Декодер радиосигнала

Декодер получает сигнал на частотах, каждая из которых соответствует заранее обозначенному сигналу. Что творится в декодере – секрет фирмы, даташит на микросхему HS153SP-J найти не удалось.

“Продукт жизнедеятельности” декодера радиосигнала – дискретные напряжения порядка +5В, которые открывают ключевые транзисторы.

Кому будут интересны аспекты работы схемы, о которых я не сказал, либо есть чем меня дополнить и попрекнуть – пишите в комментарии!

Контроллер, который мы ремонтируем

Теперь самое интересное – я опишу процесс ремонта контроллера Kedsum K-PC803 , фото внешнего вида которого я уже приводил в начале статьи.

В процессе ремонта этого контроллера, как и любой бестрансформаторной электроники, нужно помнить о опасности – схема всегда находится под напряжением сети!

Схема этого контроллера почти полностью совпадает со схемой, приведенной выше. Разница лишь в том, что в этом контроллере не 2 канала, а 3. Но принцип абсолютно тот же. Уделим немного времени, чтобы познакомиться с некоторыми внутренностями и отличиями от приведенной схемы.

Вот как выглядит контроллер для управления люстрой на 3 канала изнутри:

Чуть поближе:

Три реле (черные, слева) соответствуют трем каналам управления.

Справа от верхнего реле видим ряд черных полукруглых деталек. Это три ключевых транзистора и стабилизатор на +5В. Вот как это выглядит в другого ракурса:

На этом фото можно различить транзисторы Q1, Q2, Q3 – ключевые для включения реле (тип – С9013), стабилизатор +5В для питания радиочастотной части – L78L05, и микросхему декодера радиосигнала HS153SP-J.

Обратная сторона схемы (сторона пайки). На фото подписал выводы, чтобы было легче провести рекогнисцировку:

Процесс ремонта

Проблема неисправного контроллера была в том, что не включалось более одного реле. Да и одно реле иногда могло не включиться. То есть, если ещё одно какое-то реле удается включить, то второе и тем более третье уже не включаются.

Для ремонта нужно прежде всего убедиться, что пульт работает (батарейки в норме, и при нажатии на любую кнопку на пульте загорается индикатор), и подать питание на контроллер:

Подключаем контроллер для проведения измерений и проверки в процессе ремонта

Я подключил, это очень удобно. Оба провода N (черные) вставил в клеммник, хотя достаточно одного любого. Дело в том, что нагрузку я не подключаю, и провод N, если будет болтаться, может закоротить на выходные фазные провода. Наличие выходных напряжений проверяем можно проверять, подключив 3 нагрузочных лампочки. Но можно поступить проще – проверять наличие/отсутствие фазы на выходах указателем фазы.

Ещё лучше, для безопасности, питать устройство через трансформатор 220/220 В, для гальванической развязки от сети. Тогда риск удара током значительно снизится.

Прежде всего, проверяем напряжение питания. Измеряем обычным мультиметром, включенным на режим постоянного напряжения, на электролитическом конденсаторе фильтра С3. По отношению к общему проводу (минус диодного моста и конденсаторов С3, С4, как удобнее).

Напряжение при отключенных реле (почти без нагрузки, вхолостую) на конденсаторе фильтра 11,2В, при включении любого из реле падает до 6В. При таком напряжении, даже если декодер выдаст сигнал на открытие транзистора, и он откроется, реле всё равно не включится.

Естественно, подозрение сразу пало на часть электросхемы, отвечающей за питание. А именно – на ограничительный конденсатор С2 перед диодным мостом.

На нем написано 155J. Это означает 15х10^5 пикоФарад. А так как в 1 микроФараде миллион пикоФарад, значит, емкость конденсатора 1,5 мкФ. С напряжением всё ясно, 250В.

Если у него упала емкость, то он сильно ограничивает ток диодного моста, и под нагрузкой напряжение на выходе моста (да и на входе, в первую очередь) сильно просаживается.

Кстати, заметьте, что в контроллере на 2 канала емкость этого конденсатора меньше – 1 мкФ. Ведь мощность источника питания требуется меньше, чем для трех реле.

Другой возможный виновник просадки – электролитический конденсатор на выходе диодного моста 470 мкФ 25В.

Меняем конденсатор 1,5 мкФ.

Цена такого в радиотоварах или на радиорынке – около 15 руб.

Теперь измеряем напряжение на выходе диодного моста в четырех рабочих режимах:

в холостом ходу: 12,9В,
включение одного реле: 12,2В,
включение двух реле: 11,7В,
включение трех реле: 10,5В.

Всё работает нормально!

Следует заметить, что низкое напряжение питания (12…15В) может быть не только из-за неисправности схемы питания, но и из-за аномально высокого потребления тока в нагрузке. В частности, это могут быть стабилитроны, стабилизатор +5В, или нагрузка на выходе стабилизатора +5В.

Другие неисправности контроллеров люстр – ниже:

Типичные неисправности

Следует помнить, что чаще всего в любых электронных устройствах проблемы возникают с подключением или с питанием.

В схеме контроллера ремонт может идти по таким пунктам:

Проверка наличия входного напряжения 220В.
Проверка напряжения холостого хода 12…15В на выходе диодного моста. Если этого напряжения нет, проверить ограничительный конденсатор, диодный мост, конденсаторы фильтра, стабилитрон. Для исключения влияния последующих частей схемы отключить нагрузку схемы питания, перерезав дорожку на плате.
Проверить напряжение на входе и выходе стабилизатора +5В.
Проверить работу декодера. При наличии сигналов с пульта на выходах декодера и соответствующих базах транзисторов будет появляться напряжение.
Проверить ключевые транзисторы. При их открытии должны включаться реле.
При включении реле фаза должна появляться на соответствующих выходах контроллера.

Если не ремонтировать

Если ремонт зашёл в тупик, и продолжать его уже нет ресурсов (психологических, материальных и временных), то контроллер можно просто купить.

Я полагаю, что эти три контроллера имеют одинаковую начинку, за исключением количества реле с транзисторами, и мощностью внутренней схемы питания.

Всех тонкостей схемотехники и ремонта радиоуправляемых контроллеров люстр тут описать, конечно, не возможно, поэтому – задавайте вопросы в комментариях, будем разбираться вместе.

Вариант контроллера люстры:

Фото, присланное читателем:

Контроллер люстры Wireless Switch Y-B2E на 2 выхода

Буду рад также обмену опытом!

Достоинства и недостатки люстр с пультом управления

Люстрой уже давно именуют светильник, который устанавливается под потолком. Они бывают самых разных видов и конструкций. Можно встретить люстру, у которой одна лампочка, а в соседней комнате подвешена уже с несколькими лампочками. Можно включить сразу все лампочки, а если выключатель сдвоенный, то подключаются лампочки поочередно. Сегодня на строительном рынке появились люстры с дистанционным управлением, включать и выключать их возможно с помощью пульта управления.

Как устроены люстры с пультами дистанционного управления

Может возникнуть вопрос о том, для чего нужен пульт, когда ее можно включить и выключить с помощью установленного выключателя. Следом возникает следующий вопрос о необходимости самого выключателя, если имеется дистанционное управление.

Обычно у таких люстр имеется не одна, а несколько световых групп, светодиодное освещение для создания световых эффектов и галогеновые лампочки для освещения, всем этим можно управлять удаленно.

Схема управления работает с помощью радиоканала, это позволяет управлять устройствами вне зоны прямой видимости, зона действия от 10 до 100 метров.

Пульты всегда работают в одной связке с приемниками, настроенными на одну частоту, и продаются в одном комплекте. С помощью приемника управляется контроллер, управляющий созданием световых и цветовых эффектов. Для управления эффектами имеются кнопки на пультах.

Контроллер может управляться и с помощью выключателя. Он запрограммирован и настроен таким образом, что при каждом включении выключателя, будет подключен новый световой режим. В корпусах люстр расположены также блоки питания для светодиодов и галогенных ламп.

Как правильно собрать люстру

После вскрытия упаковочной коробки проверяют комплектность поставки. Должны быть:

светодиодные светильники.
галогеновые светильники
блок питания.
пульт управления.

Казалось бы, что нет ничего сложного в том, чтобы собрать и подключить ее к электрической сети. На самом деле оно так и есть, но много времени уходит на распаковку и подготовку к сборке всех ее комплектующих изделий. Когда все распаковано и подготовлено к монтажу, можно смело начинать работу.

В корпусе люстры, который будет закреплен на потолке, устанавливают контроллер и блок питания. Их необходимо ограничить в свободе перемещения, то есть необходимо тщательно закрепить в корпусе с помощью двухстороннего скотча.

Как подключить люстру с пультом

Для выполнения работ по подключению необходимо иметь:

мультиметр
пробник
изоляционную ленту
нож, кусачки, плоскогубцы с изолированными ручками

Схема подключения довольно проста. Новую люстру, обычно устанавливают взамен старого светильника. Светодиодную люстру, с возможностью дистанционного управления, можно будет подключить в том случае, если в месте подключения выходят три провода. Если в стене установлен выключатель, у которого две клавиши, то три провода будут обязательно. В квартирах, которые построены по новым проектам, может быть выведено четыре провода, один из которых будет заземляющим.

Его необходимо определить, а сделать это легче всего с помощью мультиметра. Обязательно отключают автомат в квартирном щитке. Один щуп прибора подключают к заземлению, в роли которого может выступить металлический радиатор отопления или металлический ящик квартирного щитка в подъезде. Второй щуп поочередно подносят к очищенным проводам на потолке. Тот провод, который покажет сопротивление и будет заземляющим.

Далее, с помощью пробника или индикатора определяют «ноль» и «фазы» на проводах и маркируют их, так как дальнейшая работа будет проводиться при отключенном электропитании и определить их даже пробником не получится.

Если на потолке остался крючок от старой люстры, его удаляют, он не понадобиться. В комплекты светодиодных, всегда входят кронштейны для крепления к потолку, вот их и следует устанавливать. Уделите этому особое внимание, чтобы однажды она не свалилась с потолка.

Для управления режимами работы светодиодных светильников, они могут комплектоваться дистанционными, а к некоторым моделям придаются еще и стационарные пульты управления. Схемы их подключения несколько отличаются. Стационарный пульт устанавливается на место выключателя в стене. С его помощью, кроме управления освещением, можно искать потерявшийся пульт управления.

Устанавливая стационарный пульт управления, снова напоминаем о необходимости отключения электропитания, снимают выключатель и отсоединяют провода от него. Следующим шагом будет соединение на потолке общего провода с любым фазным проводом. При включении питания на соединенных проводах будет питающее напряжение. Эти провода подключают к входным клеммам на пульте. Третий проводник должен быть подключен к выходной клемме.

Выполнением команд, поступающих с пульта, занимается контроллер, который должен быть подключен к люстре. Порядок его подключения и схема, имеются на тыльной стороне коробки контроллера. Контроллер обычно крепится в корпусе люстры под потолком. Клеммы с маркировками N и L подключают провода, которые были сдвоены под потолком. Третий проводник ждет своего подключения к клемме «выход». Если имеется четвертый, заземляющий провод, его соединяют с желтым проводом светильника.

Перед первым включением, еще раз внимательно проверяют все подключения и соединения, и только потом вставляют питание в дистанционный пульт и делают пробное включение.

Шаповалова Маргарита Васильевна

Ремонт и схема контроллера для светодиодной люстры

Где в основном применяется блок управления люстрой и как он работает, я очень подробно расписал в других моих статьях:

. Ремонт и схема светодиодного драйвера.

Всё, хватит вступления. Переходим непосредственно к теме статьи.

Как устроен контроллер с пультом для люстры

Коротко ещё раз, о чём речь.

Вся система выглядит таким образом:

Система дистанционного управления люстрой – пульт и контроллер

Инструкция по использованию и подключению блока управления дана на его корпусе:

Инструкция по управлению и подключению контроллера светодиодной люстры

На фото специально пульт и контроллер положил рядом, чтобы было видно название.

Схема контроллера светодиодной люстры

Напоминаю, что этот дистанционный радиоуправляемый выключатель (блок управления) можно применять не только в люстрах, но и в других электронных устройствах. Можно коммутировать любое напряжение (в разумных пределах, при небольшой доработке печатной платы), и любые токи (ток ограничен током реле, но можно поставить дополнительные ).

Схема контроллера приведена ниже:

Схема контроллера для люстры с пультом управления Sneha B-827

Схема взята мной с сайта www.tokes.ru, спасибо!

Имея эту схему, можно смело браться за ремонт контроллера, и шансы на успех довольно высоки.

Для подробного рассмотрения схемы я её увеличил, и разбил на 6 условных частей:

Рассмотрим каждую часть по отдельности.

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

1. Силовое питания и коммутация

В эту часть схемы входят входные и выходные цепи, и контакты реле, через которые питается нагрузка.

Катушки реле входят в 3-ю часть схемы.

2. Схема питания 220 – 12 В

3. Ключевые транзисторы

4. Схема питания 12 – 5 В

5. Радиомодуль

6. Декодер радиосигнала

Контроллер, который мы ремонтируем

В процессе ремонта этого контроллера, как и любой бестрансформаторной электроники, нужно помнить о опасности – схема всегда находится под напряжением сети!

Вот как выглядит контроллер для управления люстрой на 3 канала изнутри:

Чуть поближе:

Три реле (черные, слева) соответствуют трем каналам управления.

Обратная сторона схемы (сторона пайки). На фото подписал выводы, чтобы было легче провести рекогнисцировку:

Процесс ремонта блока управления люстрой

Подключаем контроллер для проведения измерений и проверки в процессе ремонта

Я подключил , это очень удобно. Оба провода N (черные) вставил в клеммник, хотя достаточно одного любого. Дело в том, что нагрузку я не подключаю, и провод N, если будет болтаться, может закоротить на выходные фазные провода. Наличие выходных напряжений проверяем можно проверять, подключив 3 нагрузочных лампочки. Но можно поступить проще – проверять наличие/отсутствие фазы на выходах указателем фазы.

Ещё лучше, для безопасности, питать устройство через трансформатор 220/220 В, для гальванической развязки от сети. Тогда риск удара током значительно снизится.

Кстати, заметьте, что в контроллере на 2 канала емкость этого конденсатора меньше – 1 мкФ. Ведь мощность источника питания требуется меньше, чем для трех реле.

Другой возможный виновник просадки – электролитический конденсатор на выходе диодного моста 470 мкФ 25В.

Меняем конденсатор 1,5 мкФ.

Цена такого в радиотоварах или на радиорынке – около 15 руб.

Теперь измеряем напряжение на выходе диодного моста в четырех рабочих режимах:

в холостом ходу: 12,9В,
включение одного реле: 12,2В,
включение двух реле: 11,7В,
включение трех реле: 10,5В.

Всё работает нормально!

Следует заметить, что низкое напряжение питания (12…15В) может быть не только из-за неисправности схемы питания, но и из-за аномально высокого потребления тока в нагрузке. В частности, это могут быть стабилитроны, стабилизатор +5В, или нагрузка на выходе стабилизатора +5В.

Другие неисправности контроллеров люстр – ниже:

Типичные неисправности блока управления (контроллера) люстры

В схеме контроллера ремонт может идти по таким пунктам:

Проверка наличия входного напряжения 220В.
Проверка напряжения холостого хода 12…15В на выходе диодного моста. Если этого напряжения нет, проверить ограничительный конденсатор, диодный мост, конденсаторы фильтра, стабилитрон. Для исключения влияния последующих частей схемы отключить нагрузку схемы питания, перерезав дорожку на плате.
Проверить напряжение на входе и выходе стабилизатора +5В.
Проверить работу декодера. При наличии сигналов с пульта на выходах декодера и соответствующих базах транзисторов будет появляться напряжение.
Проверить ключевые транзисторы. При их открытии должны включаться реле.
При включении реле фаза должна появляться на соответствующих выходах контроллера.

Если не ремонтировать

Вариант контроллера люстры:

Фото блока управления люстрой, присланное читателем:

Чем закончился ремонт блока управления люстрой на этой схеме – читайте в комментариях после 24 декабря 2018 г.

Прошу высказываться и задавать вопросы в комментариях! Буду рад также обмену опытом!

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Обратился ко мне знакомый со следующей проблемой — у него не включается радиоуправляемая люстра.

Напомню Вам, что радиоуправляемой люстрой можно управлять, либо с пульта управления, либо нажатием клавиши выключателя.

В данном же случае люстра перестала реагировать, как на пульт, так и на выключатель.

Думаю, что проблема достаточно актуальная, поэтому по горячим следам и решил написать статью, которая поможет сэкономить финансы и самостоятельно разобраться с подобной проблемой, не только обычным гражданам-потребителям и домашним мастерам, но и электрикам, еще не освоившим схемы подключения подобных люстр.

Перед тем, как приступать к поиску неисправности и ремонту люстры с пультом управления, необходимо знать ее устройство и схему подключения.

Устройство и схема люстры с пультом управления

Люстры с пультом управления могут быть только с лампами накаливания, могут быть только с галогенными лампами, могут быть только со светодиодными лампами, а могут быть и комбинированными.

В моем примере представлена как раз таки комбинированная люстра с галогенными лампами и светодиодной подсветкой.

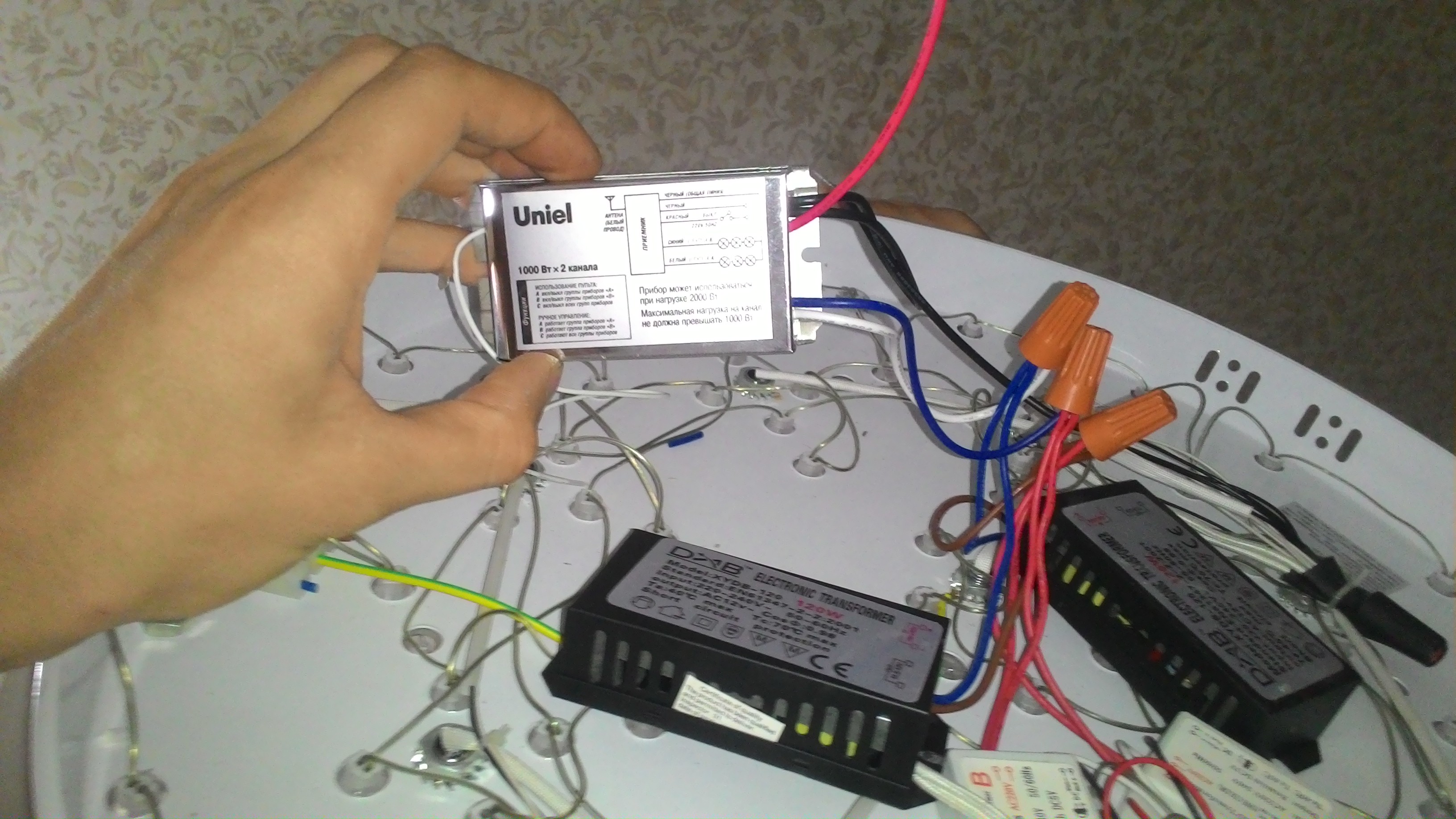

Вот так она выглядела, когда мне ее принесли.

Глядя на такой узел проводов и блоков, нет желания разбираться дальше, как в принципе, и сделал электрик, которого изначально пригласили для устранения неисправности. Он просто снял люстру, взял свои кровные 200 рублей и порекомендовал поискать другого электрика для ремонта этой люстры.

А ведь ничего сверхестественного в схеме нет. Это только с первого взгляда создается такое впечатление, но поверьте мне, все не так сложно.

Итак, идем по порядку.

Из всего многообразия радиоуправляемых люстр, их устройство состоит из следующих однотипных модулей:

блок радиоуправления (контроллер в комплекте с пультом управления)
блок галогенных ламп
блок светодиодных ламп

Рассмотрим назначение каждого блока по отдельности.

Блок радиоуправления люстрой или контроллер — по сути, это и есть беспроводной выключатель, которым можно управлять с помощью пульта управления (ПУ) или с помощью обычного одноклавишного выключателя. Этот блок радиоуправления еще называют свитчем, что с перевода от английского означает «переключатель».

В рассматриваемой люстре установлен радиоуправляемый блок Wireless Switch типа Y-7E.

Технические характеристики контроллера Wireless Switch Y-7E:

напряжение питания 200-240 (В)
количество выходных каналов — 3
напряжение выходных каналов 200-240 (В)
мощность каждого канала не более 1000 (Вт) при подключении ламп накаливания или галогенных ламп
мощность каждого канала не более 200 (Вт) при подключении энергосберегающих ламп
дальность действия пульта управления — 8 (м)

Схема подключения контроллера Wireless Switch Y-7E изображена на его корпусе.

Питание контроллера осуществляется через одноклавишный выключатель (на схеме он обозначен буквой К) следующим образом:

фаза (L) подключается на красный вывод (Red wire)
ноль (N) подключается на черный вывод (Black wire)

Для наглядности и более лучшего понимания схемы подключения люстры с пультом управления, я буду выкладывать ее последовательно в виде фрагментов.

Вот фрагмент схемы питания контроллера Y-7E через одноклавишный выключатель.

Для тех кто забыл, как подключается одноклавишный выключатель — .

Контроллер Wireless Switch типа Y-7E имеет три выходных канала со следующей маркировкой проводов:

фаза первого канала - коричневый вывод (Brown wire)
фаза второго канала - белый вывод (White wire)
фаза третьего канала — синий вывод (Blue wire)
общий ноль - черный вывод (Black wire)

Оставшийся один белый проводник — это и есть антенна приемника сигналов с пульта управления (ПУ). Его никуда подключать не нужно.

Фрагмент схемы подключения контроллера Y-7E без подключенной нагрузки.

Как видите, питающий ноль (N) и общий ноль на выходе контроллера (N) имеют одинаковый цвет проводов. Это связано с тем, что этот проводник единый и он не разрывается в контроллере — эти два проводника припаяны на одну клемму. В принципе, их можно менять местами.

А вот внешний вид платы контроллера Y-7E, но мы к ней еще вернемся.

Как я уже говорил чуть выше, наш контроллер имеет три выходных канала, а значит к нему можно подключить три независимые группы освещения. В нашей люстре это:

1-ая группа галогенных ламп
2-ая группа галогенных ламп
светодиоды (подсветка)

Да, кстати, помимо трехканальных контроллеров, встречаются: одноканальные, двухканальные и даже четырехканальные. Смысл такой же, разница лишь в количестве выходных каналов и алгоритме управления контроллером, поэтому рассматривать их отдельно я не буду.

С выходными каналами разобрались, теперь перейдем к нагрузкам.

Блок галогенных ламп

Блок галогенных ламп состоит из:

блока питания (трансформатор)
галогенных ламп

Здесь лишь укажу, что в нашей люстре для питания галогенных ламп применяются электронные трансформаторы Jindel GET-08 напряжением 220/12 (В) и мощностью 160 (Вт).

В качестве нагрузки к трансформатору подключены галогенные лампы с цоколем G4, мощностью 20 (Вт) в количестве 6 штук. Каждая лампа подключается к выводам трансформатора параллельно.

Внимание! Не в коем разе не устанавливайте в люстру галогенные лампы бОльшей мощности, иначе выйдет из строя трансформатор или cплавятся патроны.

Вернемся к следующему фрагменту схемы.

К первому каналу (Brown wire) контроллера подключен электронный трансформатор для 1-ой группы галогенных ламп.

У электронного трансформатора выполнена, согласно ПУЭ:

фаза (вход) — коричневый цвет
ноль (вход) — синий цвет

Провода на выходе имеют следующие цвета:

фаза (выход) — белый цвет
ноль (выход) — серый цвет

Все соединения проводов в люстре выполнены с помощью концевых изолированных заглушек (КИЗ).

Заглушка изготовлена из прозрачного нейлона, через который видно глубину захода жил в гильзу и получаемый результат после опрессовки.

Затем получившееся изолированное соединение еще дополнительно изолируют с помощью термоусадочной трубки, а кончик стягивают стяжкой-хомутом. Получается достаточно надежное и качественное соединение.

Ко второму каналу (White wire) контроллера подключен электронный трансформатор для 2-ой группы галогенных ламп.

Цветовая маркировка проводов здесь аналогичная, как и у первого трансформатора.

Напомню, что галогенные лампы нельзя трогать голыми руками за колбу — только через перчатку, салфетку или тряпочку, иначе они быстро выйдут из строя.

Блок светодиодов

И осталось рассмотреть схему подключения третьего канала у люстры.

В рассматриваемой люстре для питания светодиодов применяется простенький LED-драйвер Aled (Jindel Electric) GEL-11101 с выпрямленным выходным напряжением 3-3,2 (В).

Драйвер подключен к третьему каналу (Blue wire) контроллера.

Маркировка проводов драйвера имеет следующие цвета:

фаза (вход) — красный цвет
ноль (вход) — красный цвет
«+» (выход) — черный цвет
«-» — белый цвет

К выходу драйвера GEL-11101 можно подключить от 2 до 22 светодиодов. В нашем случае подключено 15 светодиодов, которые в процессе работы плавно меняют свой цвет.

Все светодиоды в цепи соединены между собой последовательно. Естественно, что если хоть один светодиод выйдет из строя, то не будет гореть вся ветвь. Так что если у Вас перестала гореть светодиодная подсветка в люстре, то в первую очередь необходимо начать с проверки светодиодов.

Светодиоды очень легко меняются. Они просто вставляются своими выводами (ножками) в соответствующий разъем. Главное, это соблюдать полярность при их установке.

Как вариант, вместо сгоревшего светодиода можно установить перемычку. Драйвер допускает работу с меньшим количеством светодиодов, но сильно не увлекайтесь этим, иначе срок службы оставшихся в работе светодиодов может значительно сократиться. Перемычку можно использовать, как временную меру решения проблемы.

Режимы работы люстры с пультом управления

Как я уже говорил в начале статьи, люстрой можно управлять двумя способами: с помощью пульта дистанционного управления (наподобие ) и с помощью обычного одноклавишного выключателя.

Пульт управления люстрой запрограммирован на определенную частоту и шифр радиосигнала, и может работать только с тем контроллером, который шел в комплекте. Имейте ввиду, что пульт от другой люстры никак не подойдет Вам, поэтому в случае утери пульта управления Вам однозначно придется покупать и другой контроллер.

кнопка А
кнопка В
кнопка С
кнопка D

При нажатии на кнопку А происходит включение первого канала контроллера, т.е. загорится 1-ая группа галогенных ламп. При повторном нажатии на кнопку А — происходит отключение первого канала. Аналогично, и с кнопками В и С, только они управляют вторым и третьим каналом, соответственно. А вот при нажатии на кнопку D происходит управление сразу всеми тремя каналами.

Если же управлять люстрой с помощью одноклавишного выключателя, то при кратковременном включении клавиши включится первый канал, при отключении и дальнейшем включении клавиши алгоритм перейдет на включение второго канала и т.д, т.е. происходит последовательное переключение каналов контроллера. А далее цикл управлением каналов повторяется.

При длительном отключении питания алгоритм контроллера сбрасывается в начальное состояние.

В принципе, если в пульте сели батарейки или Вы его вообще потеряли, то управлять люстрой вполне можно и выключателем, правда это не совсем удобно.

Диагностика и ремонт люстры с пультом управления своими руками

Со схемой подключения люстры с пультом управления мы разобрались, а теперь нужно диагностировать нашу неисправность.

Напомню Вам, что рассматриваемая люстра не включается, ни с пульта управления, ни от выключателя.

В принципе, все просто. Раз нет радиоуправления, то значит в первую очередь под подозрение попадает контроллер (свитч). Но нужно на 100% убедиться в этом. Поэтому я решил исключить его из схемы и подключить все три группы освещения на прямую к сети 220 (В), чтобы проверить исправность электронных трансформаторов для галогенных ламп и драйвера для светодиодной подсветки.

Для этого я собрал следующую схему.

В качестве временных соединений я применил .

Включаем автомат и смотрим. Все лампы должны загореться, при условии, что они исправны и исправны их блоки питания. Как видите, в моем случае все лампы горят, за исключением пару-тройку галогенных лампочек.

Перегоревшие галогенки я сразу же заменю на галогенки с аналогичными параметрами: цоколь G4, напряжение 12 (В), мощность 20 (Вт) от Навигатора.

Отсюда делаем очевидный вывод, что причина неисправности в люстре найдена — вышел из строя свитч Y-7E.

При внешнем осмотре платы Y-7E я не увидел сгоревших и обуглившихся элементов.

Только вот на конденсаторе МКР-Х2я заметил какую-то «дорожку», но скорее всего так небрежно капнули заводской лак.

Кстати, питание контроллера осуществляется бестрансформаторным способом по схеме с гасящим конденсатором, т.е. к сети 220 (В) последовательно подключены: конденсатор МКР-Х2, диодный мост, стабилитрон и нагрузка. На конденсаторе «падает» лишнее напряжение сети, а на выходе диодного моста напряжение составляет уже около 12-13 (В) постоянного тока. Приемник сигналов запитан от источника 5 (В), который преобразуется от напряжения 12 (В).

К напряжению 12 (В) подключены катушки реле (синие блоки), контакты которых коммутируют нагрузку выходных каналов.

Как видите, контакты реле рассчитаны на ток до 10 (А) при напряжении 240 (В), хотя в технических характеристиках мощность канала ограничивается мощностью 1000 (Вт) или током 4,5 (А), т.е. даже имеется еще некоторый запас.

Статья и так вышла достаточно объемной, поэтому о поиске неисправности и ремонте контроллера Y-7E я расскажу Вам в другой раз — подписывайтесь на рассылку, чтобы не пропустить выход новых и интересных статей.

Теперь необходимо приобрести аналогичный по мощности и количеству каналов контроллер, подключить его соответствующим образом и проверить работоспособность.

Мой знакомый приобрел контроллер Sneha B-837. Он вполне подходит по мощности и количеству каналов. Его стоимость составила 535 рублей (на дату написания статьи).

Подобные устройства можно приобрести и по более низким ценам, например, на известных китайских площадках типа AliExpress.

Если нет срочной потребности в контроллере, то люстру на некоторое время можно оставить подключенную напрямую от одноклавишного выключателя без контроллера.

В комплекте идет даже подставка для пульта управления. Ее можно разместить около дивана или кровати, чтобы пульт не терялся.

Подключаем купленный контроллер по приведенной выше схеме. Разницей будет лишь в цветах проводов его выходных каналов.

Контроллер Sneha В-837 имеет три выходных канала, которые имеют следующую маркировку проводов:

фаза первого канала - голубой вывод (Blue)
фаза второго канала - белый вывод (White)
фаза третьего канала — желтый вывод (Yellow)
общий ноль - черный вывод (Black-Neutral Out)

Соединение проводов контроллера с проводами люстры я осуществил с помощью втулочных наконечников НШВИ сечением 2,5 кв.мм. Вставил два проводника, опрессовал с помощью пресс-клещей ПКВк-6, за изолировал и готово.

Проверяем работоспособность люстры, как от пульта управления, так и от клавиши выключателя. Только вместо клавиши я буду коммутировать двухполюсным автоматом.

Люстра c пультом управления работает исправно.

Как видите, ничего сложного в ремонте люстры с пультом дистанционного управления нет. Главное, последовательно проверить исправность всех ламп, электронных трансформаторов, блоков питания и контроллера радиоуправления.

И уже по традиции, смотрите видео по материалам данной статьи:

В завершении статьи хотел бы добавить, что контроллеры с пультом управления можно использовать не только в качестве управления освещением, но и других нагрузок, например, дистанционным управлением жалюзи, шторами, карнизами, воротами и прочими электрическими устройствами.

Дополнение. Смотрите видео, где я у подобной люстры производил замену трансформатора для галогенных ламп:

P.S. На этом все. Надеюсь, что данная статья поможет Вам разобраться с подключением и ремонтом люстры с пультом управления. Спасибо за внимание.

В последнее время на рынок огромным потоком хлынули потолочные светильники с пультом управления. И в зависимости от их стоимости, производители предлагают дополнительные функции, кроме включения и выключения света в комнате. Дополнительные «фишки» — это регулировка яркости, изменение цвета для RGB светодиодов по желанию, наличие таймера включения и выключения, а также микрофон для аккомпанирования под музыку и световые эффекты. То есть можно на любой вкус и цвет, а также возраст покупателя. В этой статье мы расскажем вам, как выполнить установку и подключение люстры с пультом управления.

Этапы установки

Установка светильника на пульте ни чем не отличается от обычного монтажа потолочного светильника. Перед покупкой обязательно проверяйте комплектацию изделия, а также наличие инструкции с пошаговой установкой. Также проверьте исправность патронов для ламп, путем визуального осмотра. Попросите продавца проверить исправность пульта управления и даже собрать для проверки светильник.

Перед установкой люстры с пультом управления находим в комплекте перфорированную планку и длинные болты с гайками, её будем прикручивать к потолку, как показано на фото ниже:

Далее нужно внимательно осмотреть место перед бурением и наметить точки для бурения в плите потолка, так чтобы не повредить проводку. Если у вас потолок из гипсокартона, то для крепления планки используются болты «Молли». О том, мы рассказывали в соответствующей статье.

Если вы хотите более подробно изучить нюансы , рекомендуем перейти по предоставленной ссылке, где мы рассмотрели не только основные способы крепления, но и технологию монтажа светильника на натяжной потолок!

Правила подключения

После монтажа планки обесточьте линию выключением автомата в щитке. Теперь можно заняться подключением проводов, выходящих из потолка. Для начала их нужно аккуратно выпрямить и уровнять в размере. Тут не переусердствуйте, зачистите их с конца на полтора сантиметра. Если провода одного цвета необходимо найти фазу. В том случае если три проводника выходят и у вас ранее стоял двухклавишный выключатель, одну из фаз придется заизолировать, а выключатель заменить на одноклавишный. можете ознакомиться в нашей статье. Разводим провода в стороны, включаем автомат и ищем фазу. Маркером или фломастером отмечаем фазные проводники, после чего снова отключаем автомат.

На верхней чаше люстры располагается блок управления и пластмассовая клемма для подключения жил. На клемму обычно подходят провода трех цветов: синий или черный (N), коричневый или красный (L), желто-зеленый (PE). Подводящие провода нужно подключить к клеммам (L) фаза и (N) ноль. Клемма (РЕ) не используется в старых домах.

Как правило, контроллер уже разведен на лампы, которые объедены в группы. На контролерах имеется наклейка со схемой подключения, и при желании можно переключить группы в светильнике по своему желанию. Схема подключения люстры с пультом управления представлена ниже:

Монтаж светильника желательно производить в присутствии помощника, который будет придерживать его, в то время пока вы производите подключение к клеммам. При отсутствии такого помощника, можно с помощью крючка из проволоки или веревки, временно подвесить люстру на время монтажа проводов в клеммник.

Последним этапом будет окончательный сбор всех элементов, установка абажура и ламп. Особое внимание стоит уделить контакту лампы с цоколем, то есть закручивать нужно с чувством, обеспечив хороший контакт. Теперь можно включить автомат и подать питание на линию освещения, после чего пробовать управлять освещением с пульта.
