Создание лицевых мешей. Создание разрушаемых мешей Даём название для текстуры

Этот урок научит тебя:

  • Создавать дефолтные меши
  • Экспортировать меш из игры и импортировать его в Milkshape
  • Научить игру распознавать отредактированные меши

Этот урок не научит тебя:

  • Изменять цвет или текстуру объекта
  • Как создавать меши досконально
  • Как создавать недефолтные меши - это означает, что вы не можете создавать свои меши, а лишь редактировать экспортированные из игры.

Этот урок предполагает, что вы знакомы с основами создания мешей и Milkshape.

В данный момент нет возможности добавлять вершины, можно только изменять.

Вот что мы будем делать в этом уроке:

Инструменты, которые нам понадобятся:

  • GEOM converter by CmarNYC
    Это конвертер мешей из формата TS4 в формат TS3, так как Milkshape пока понимает только формат TS3.
  • S4PE v0.1c by Kuree
    Должен быть для моддинга в The Sims 4
  • CASRecolor Tool
    Нужен для экспорта меша из файлов игры
  • Milkshape 1.8.5 (Триал версия)
    Нужен для изменения меша

  • Нужен для распознавания Milkshape меша в формате The Sims 3
  • 7-Zip
    Для извлечение файлов из zip-архивов
  • Терпение
  • Опционально: меш тела сима от Sintiklia: мужской , женский .

Вы также можете скачать всё это одним архивом .

Шаг первый: подготавливаем инструменты

  • Загрузите все инструменты. Установка требуется только для Milkshape.
  • После установки Milkshape, извлеките файлы из Wes Howe"s Sims 3 plug-ins for milkshape в C:/Program Files (x86)/MilkShape 3D 1.8.5/. Если у вас 32-х битная система, то путь будет таким C:/Program Files/MilkShape 3D 1.8.5.

Шаг второй: находим меш

  • Откройте Color Magic (CASRecolor Tool), нажмите Next, а после Select Package и откройте файл «CASDemoFullBuild.package», расположенный в C:\Program Files (x86)\Origin Games\The Sims 4 Create A Sim Demo\Data\Client. После этого вы увидите огромный список всей одежды, аксессуаров и других элементов демо-версии.

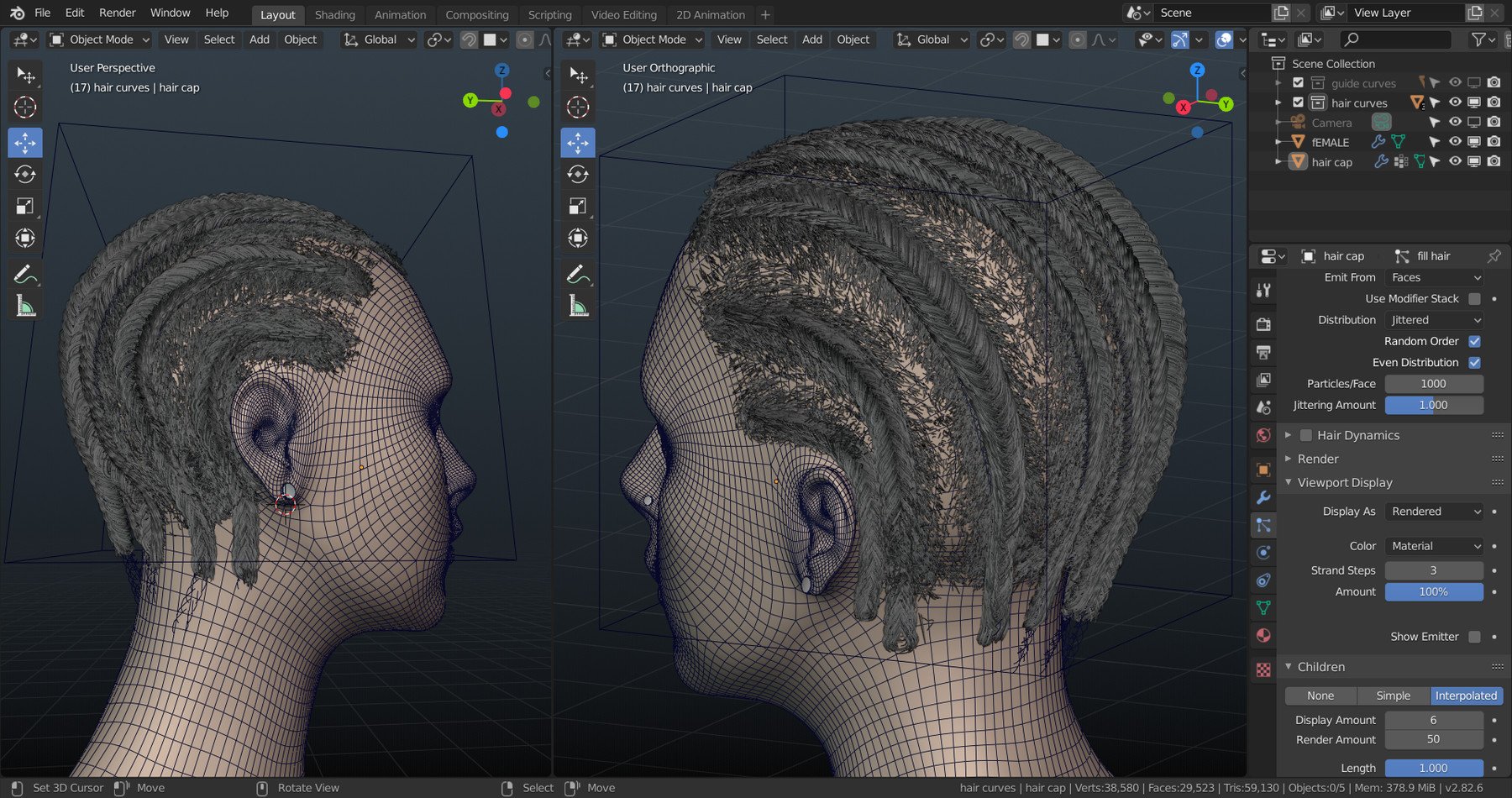

  • В этом уроке мы будем редактировать аксессуар, найти его можно введя в поле поиска (Search for) - yfAcc_EarHoopMid_gold. (Вы можете редактировать и волосы, но если это ваш первый раз, то сначала рекомендую попробовать отредактировать хотя бы аксессуар.)
  • В правой стороне окна, в разделе Resources (Ресурсы) вы увидите список файлов:

Шаг третий: экспортируем меш

  • В списке ресурсов, экземпляры, которые начинаются с "0x015A1849" являются GEOMs (мешами), а остальное либо текстуры, либо файлы данных. Здесь нам нужны 16 последних цифр меша (GEOMs), в данном случае это "A0C073DEE1ED6E76" - скопируйте эти цифры и затем можете закрывать Color Magic.

  • Теперь открываем S4PE, выбираем File > Open, и также, как в Color Magic, откройте файл «CASDemoFullBuild.package», расположенный в C:\Program Files (x86)\Origin Games\The Sims 4 Create A Sim Demo\Data\Client. После того, как он будет загружен, в нижней части окна программы вы увидите несколько текстовых полей и галочек. Установите галочку перед полем Tag и введите в него GEOM, также установите галочку перед полем Instance и введите туда ранее скопированные из Color Magic 16 цифр и добавьте перед ними еще две - "0x", получится так: 0x A0C073DEE1ED6E76. Также для удачного поиска должна стоять галочка перед Filter Active.

  • После этого должен появится список GEOM файлов. Эти файлы являются различными LODs (уровнями детализации) одного и того же меша. Они варьируются от высокого к низкому, но на данный момент демо CAS отображает только высокодетализированный меш, так что нам придется выяснить, какой из них является самым высокодетализированным. Экспортируйте все GEOM файлы, для этого на каждом из них нажмите правой кнопкой и выберите Export » To file...

  • После экспорта откройте в проводнике место, где лежат эти файлы. По размеру файла.SIMGEOM мы можем увидеть какой их них самый большой - он и будет самым высокодетализированным мешем, в данном случае это 30Кб. Вы можете удалить все остальные файлы меньшего размера, если хотите.

  • Откройте GEOM converter и под "Convert S4 to S3" нажмите "Select" и выберите самый высокодетализированный.SIMGEOM файл, который мы определили выше. Затем нажмите "Сonvert to S3" и сохраните файл. Причина, почему мы конвертировали файл в формат The Sims 3 такова, что в данный момент Milkshape распознает только TS3 меши.

Шаг четвертый: импортируем опорного сима и редактируем меш

  • Чтобы упростить процесс редактирования, мы импортируем опорного сима. Это является необязательным, но я предлагаю вам сделать это, так как это поможет легче маневрировать. Экспортируем опорного сима.
  • Откройте Milkshape. Выберите File » Import » Wavefront OBJ... и импортируйте мужское или женское тело.
  • После этого окно программы должно выглядеть таким образом:

  • Так как мы редактируем серьги, нам нужна лишь голова сима. Перейдите на вкладку "Groups" и удалите в этом списке всё, кроме fhead/head.

  • Теперь нам нужно импортировать серьги (то есть наш меш). Для этого нажмите File » Import » Q-Mesh Sims 3 GEOM importer V.0.16 - by Wesley Howe. Если появится такое всплывающее окно, то просто нажмите ОК.

  • Найдите сконвертированный нами ранее GEOM файл, и откройте его. У вас могут появится сообщения об ошибке, но просто нажимайте ОК, каждый раз, когда она выходит. После этого, вы увидите некий беспорядок в окне Milkshape, но не волнуйтесь - это поправимо.

  • Перейдите на вкладку "Joints" и снимите галочку перед "Show skeleton".

  • Ну вот, намного лучше. В четырех окнах программы вы можете с разных сторон наблюдать наш меш. Окна серого цвета отображают наш меш в двухмерном пространстве, и именно в них происходит редактирование, а окно синего цвета отображает наш меш в трехмерном пространстве и позволяет нам свободно перемещаться возле него.

  • Голова сима может помешать редактированию, так что идем во вкладку "Groups" и скрываем fhead/head (нажимаем Hide).

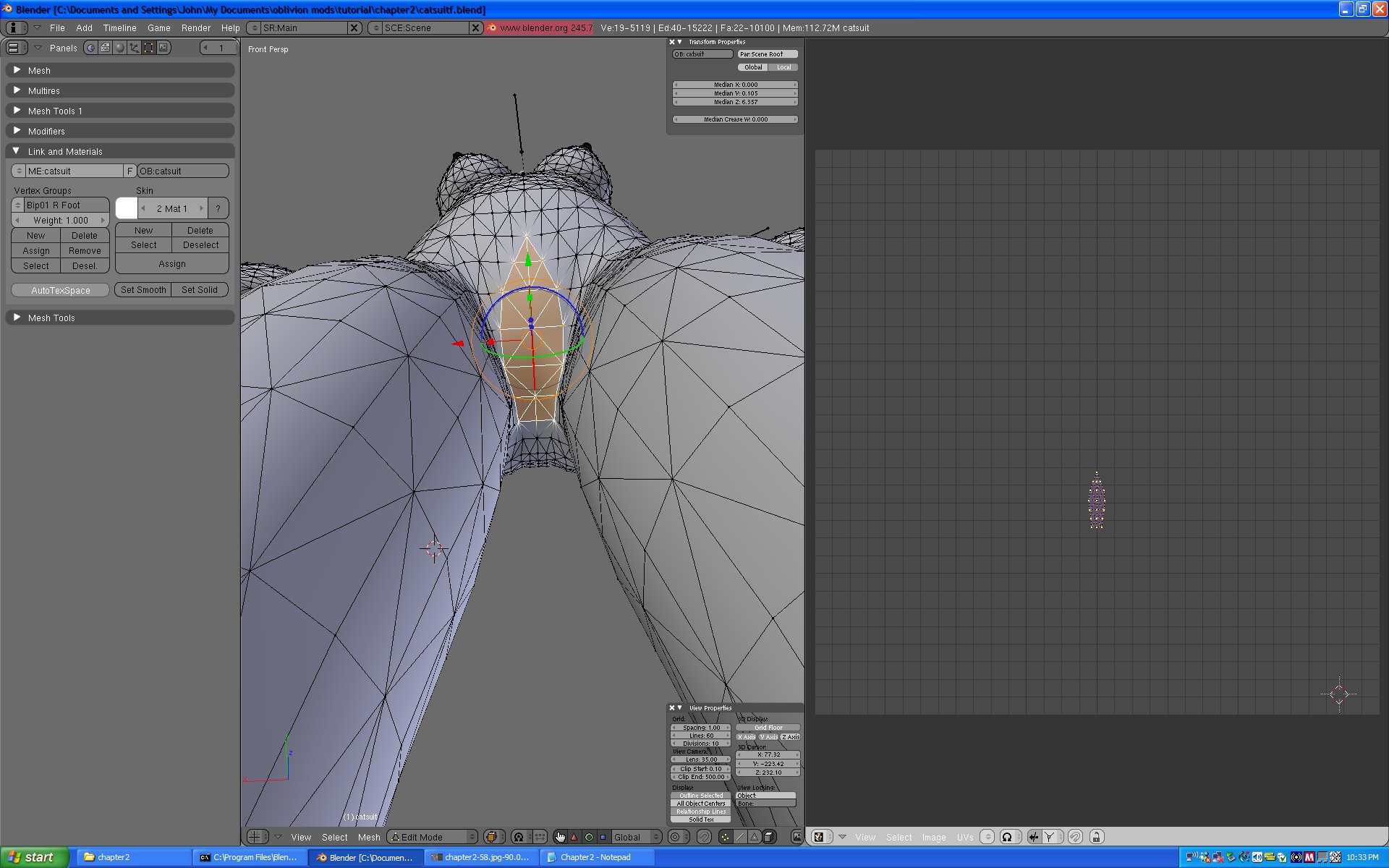

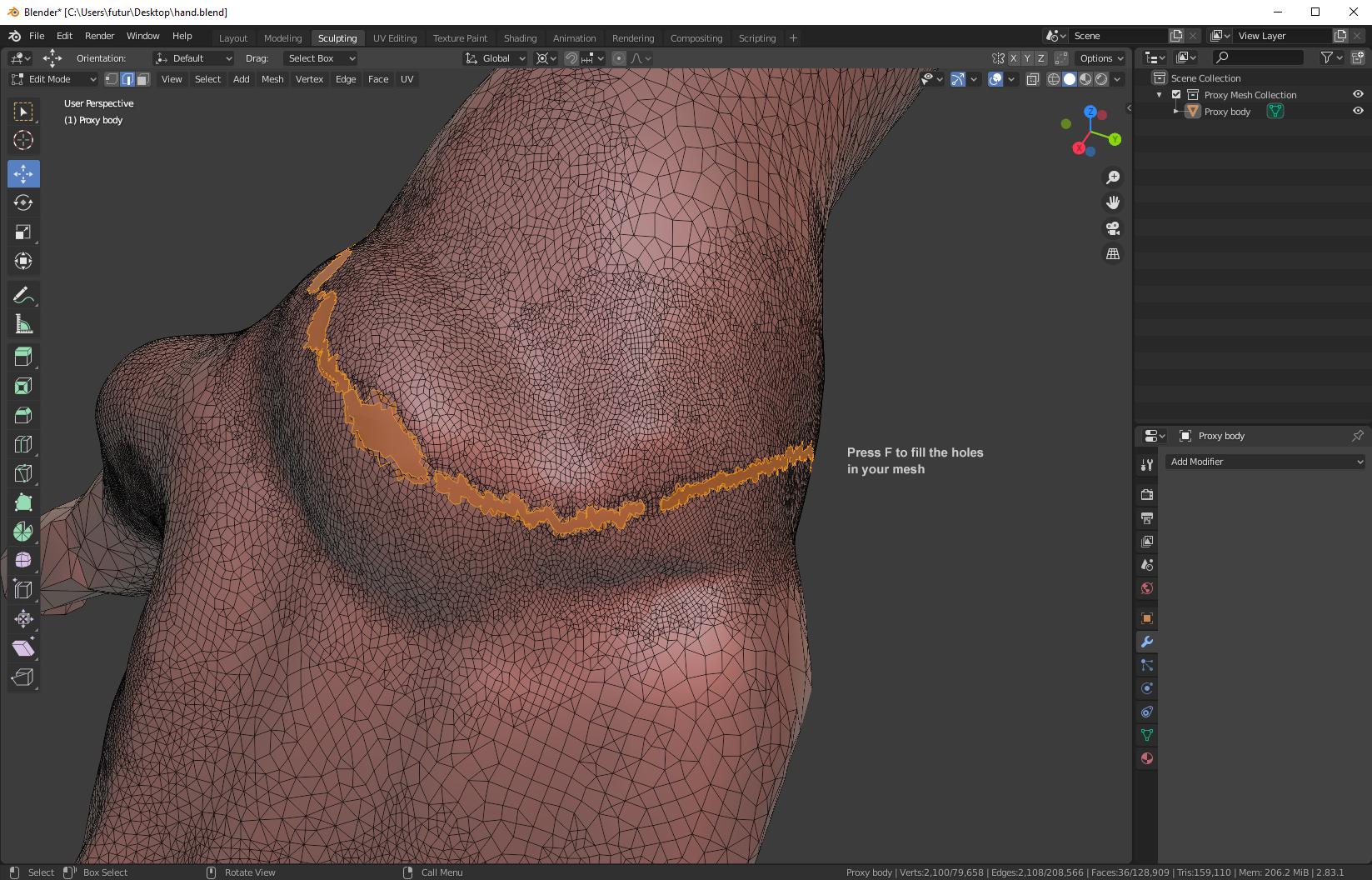

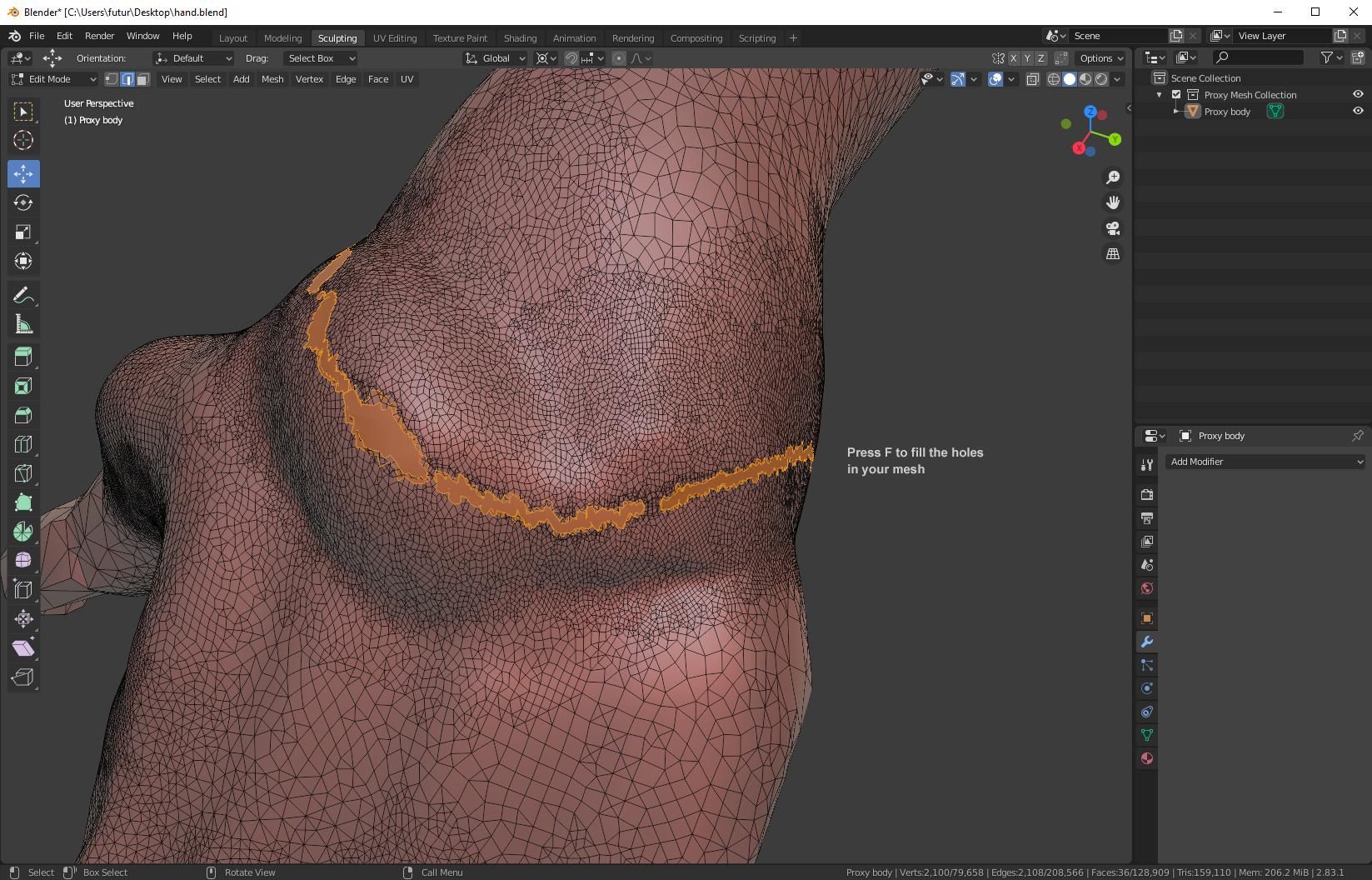

  • Теперь приступим к редактированию. Чтобы изменить форму объекта, нужно двигать вершины (белые точки), для этого перейдите во вкладку "Model" и нажмите на кнопку "Select".

  • Примечание: перед редактированием вершин рекомендуется выбрать опцию "Vertex" в "Select Option", а также снять галочку возле "Ignore Backfaces".

  • Я хочу сделать серьги в форме коробки, для этого я выделяю нужные вершины, которые хочу передвинуть.

  • Теперь нажимаю кнопку "Move" и передвигаю выделенные вершины. Осталось добиться нужной формы.

  • Всё, готово. Теперь мы можем восстановить голову сима, чтобы посмотреть как наши серьги будут выглядеть.

  • После того, как вы закончили редактирование меша - удалите голову сима (перейдите в Groups, выберите fhead/head и нажмите Delete).

Шаг пятый: добавляем в игру

  • Экспортируйте отредактированный меш, выбрав File » Export » Q-Mesh Sims 3 GEOM importer V.0.16 - by Wesley Howe.
  • Снова откройте GEOM converter. В разделе "Convert S3 to S4" возле первого поля "S3 GEOM" нажмите "Select" и выберите.SIMGEOM файл, который мы только что экспортировали из Milkshape, ниже, у поля "Original S4 GEOM" также нажимаем "Select" и выбираем файл который мы экспортировали из S4PE (который самый высокодетализированный). Далее нажимаем "Сonvert to S4" и сохраняем полученный файл.

  • Открываем S4PE, нажимаем File > New, а после: Resource > Import > From file... и снова выберите.SIMGEOM файл, который мы еще в третьем шаге экспортировали из S4PE (да-да, файл той же самой высокодетализированной версии меша). После появится окно, в котором вам нужно нажать "Copy RK", а затем "Cancel".

  • Теперь снова Resource > Import > From file... и на этот раз импортируем файл отредактированного меша, который мы получили из Milkshape, а затем конвертировали. Если вы не видите этот файл, то попробуйте изменить тип файла в правой нижней части окна на "All Files (*.*)".

  • Появится уже знакомое нам окно, однако в этот раз нам нужно нажать "Paste RK", чтобы приставить к нему значения оригинального файла, который он потом заменит, после нажимаем ОК.

  • Последний и финальный шаг - сохранить файл (File » Save As...) в папке Mods, расположенной по пути C:\Users\*Ваше имя*\Documents\Electronic Arts\The Sims 4 Редактор создания персонажа.
  • Теперь заходим в игру и проверяем!

Аналогичная техника применяется для отображения изображений с МРТ , metaball-ов и для вокселизации рельефа.

В этой части я расскажу о технике создания разрушаемого рельефа Marching Cubes, а в более общем применении - для создания плавного граничного меша твёрдого объекта. В этой статье мы начнём с рассмотрения двухмерной техники, затем трёхмерной, а в третьей части рассмотрим Dual Contouring. Dual Contouring - это более совершенная техника, создающая тот же эффект.

Наша цель

Для начала определимся с тем, чего же мы хотим достичь. Предположим, у нас есть функция, которую можно дискретизировать на всём пространстве, и мы хотим нанести на график её границу. Другими словами, определить, где функция выполняет переход из положительной в отрицательную и наоборот. В примере с разрушаемым рельефом мы будем интерпретировать положительные области как сплошные, а отрицательные области - как пустые.

Функция - это отличный способ описания произвольной фигуры. но она не помогает нам отрисовать её.

Для отрисовки нам нужно знать её границу , например, точки между положительными и отрицательными значениями, где функция пересекает ноль. Алгоритм Marching Cubes берёт такую функцию и создаёт полигональную аппроксимацию её границы, которую можно использовать для рендеринга. В 2d эта граница будет непрерывной линией. При переходе в 3d она становится мешем.

Реализация двухмерных Marching Cubes

Примечание: код на python , в котором содержится откомментированный код со всем необходимым.

Для простоты давайте начнём с 2d, а позже перейдём к 3d. Я буду называть алгоритмы в 2d и в 3d «Marching Cubes», потому что по сути они являются одним алгоритмом.

Шаг 1

Во-первых, мы разобьём пространство на равномерную сетку квадратов (ячеек). Затем для каждой ячейки мы можем с помощью вычисления функции определить, находится ли каждая вершина ячейки внутри или снаружи сплошной области.

Ниже показана функция, описывающая круг, а чёрными точками отмечены все вершины, координаты которых являются положительными.

Шаг 2

Затем мы обрабатываем каждую ячейку отдельно, заполняя её соответствующей границей.
Простая таблица поиска обеспечивает 16 возможных комбинаций углов, находящихся снаружи или внутри. В каждом случае она определяет, какая граница должна быть отрисована.
Все сочетания двухмерных marching cubes

Шаг 3

После повторения процесса для всех ячеек границы соединяются, создавая готовый меш, даже несмотря на то, что каждая ячейка рассматривалась независимо.
Отлично! Думаю, это в целом походит на исходный круг, описанный формулой. Но как видите, он весь изломан, а отрезки расположены под углами в 45 градусов. Так получилось, потому что мы решили выбрать вершины границ (красные квадраты), равноудалённые от точек ячейки.

Адаптивность

Лучшим способом избавиться от углов в 45 градусов будет адаптивный алгоритм marching cubes. Вместо простого задания всех вершин границ из центральных точек ячеек их можно расположить так, чтобы они лучше всего соответствовали сплошной области. Для этого нам нужно не только знать, находится ли точка внутри или снаружи; нам требуется также знать, насколько она глубоко расположена .

Это значит, что нам нужна какая-то функция, дающая нам меру того, насколько глубоко точка находится внутри/снаружи. Она не обязана быть точной, потому что мы используем её только для аппроксимаций. В случае нашего идеального круга, имеющего радиус в 2,5 единиц, мы применим следующую функцию .


В которой положительные значения находятся внутри, а отрицательные - снаружи.

Тогда мы можем использовать численные значения на любой стороне грани, чтобы определить, насколько далеко вдоль грани нужно расположить точку .


Если соединить всё вместе, то это будет выглядеть так:
Несмотря на то, что у нас имеются те же вершины и отрезки, что и раньше, незначительное изменение позиции делает получившуюся фигуру гораздо больше похожей на круг.

Часть 2. Трёхмерные Marching Cubes

Итак, в 2D мы разбиваем пространство на сетку, а затем для каждой вершины ячейки вычисляем, где находится эта точка - внутри или снаружи сплошной области. В 2d-сетке у каждого квадрата по 4 угла, и для каждого из них есть два варианта, то есть у каждой ячейки существует возможных комбинаций состояний углов.

Затем мы заполняем ячейку своим отрезком для каждого из 16 случаев, и все отрезки всех ячеек естественным образом соединяются вместе. Мы используем адаптивность , чтобы наилучшим образом подогнать эти отрезки под целевую поверхность.

Хорошая новость заключается в том, что в трёхмерном случае всё работает почти так же. Мы разбиваем пространство на сетку из кубов, рассматриваем их по отдельности, отрисовываем какие-то рёбра для каждого куба, а они соединяются, создавая нужный меш границы.

Плохая новость заключается в том, что у куба 8 углов, то есть существует рассматриваемых возможных случаев. И некоторые из этих случаев гораздо более сложны, чем в 2D.

Очень хорошая новость заключается в том, что нам совершенно не нужно в этом разбираться. Вы можете просто скопировать собранные мной случаи и перейти сразу к разделу с результатами («Соединяем всё вместе»), не задумываясь обо всех сложностях. А потом начать читать о dual contouring, если вам нужна более мощная техника.

Все сложности

Примечание: в этом туториале больше рассматриваются концепции и идеи, чем методы реализации и код. Если вам больше интересна реализация, то изучите реализацию в 3D на python , в которой содержится откомментированный код со всем необходимым.

Вы всё ещё читаете? Отлично, мне это нравится.

Секрет заключается в том, что мы на самом деле не обязаны собирать все 256 различных случаев. Многие из них являются зеркальными отражениями или поворотами друг друга.


Вот три разных случая ячеек. Красные углы являются сплошными, все другие - пустыми. В первом случае нижние углы сплошные, а верхние - пустые, поэтому для правильной отрисовки разделяющей границы необходимо разделить ячейку вертикально. Для удобства я раскрасил внешнюю сторону границы жёлтым, а внутреннюю - синим.

Остальные два случая можно найти простым поворотом первого случая.

Мы можем использовать ещё один трюк:


Эти два случая являются противоположными друг другу - сплошные углы одного являются пустыми другого, и наоборот. Мы можем с лёгкостью сгенерировать один случай из другого - у них одинаковая граница, только перевёрнутая.

С учётом всего этого на самом деле нам понадобится рассмотреть всего 18 случаев, из которых мы сможем сгенерировать все остальные.

Единственный разумный человек

Если прочитать или большинство туториалов по Marching Cubes, то в них говорится, что необходимо всего 15 случаев. Как же так? Ну, на самом деле это правда - три нижних случая с моей схемы не обязательно нужны. Вот снова три этих случая в сравнении с противоположными им другими случаями, дающими схожую поверхность.
И второй, и третий столбцы правильно отделяют сплошные углы от пустых. Но только когда мы рассматривает один куб в отдельности. Если посмотреть на рёбра каждой грани ячейки, то можно увидеть, что они различаются для второго и третьего столбцов. Инвертированные не будут правильно соединяться с соседними клетками, оставляя отверстия в поверхности. После добавления лишних трёх случаев все ячейки правильно соединяются.

Соединяем всё вместе

Как и в двухмерном случае, мы можем просто обработать все ячейки независимо. Вот сферический меш, созданных из Marching Cubes.


Как видите, форма сферы в целом сделана правильно, но в отдельных частях есть хаос из узких сгенерированных треугольников. Можно решить эту проблему с помощью алгоритма Dual Contouring, который является более совершенным, чем Marching Cubes.

Часть 3. Dual Contouring

Marching Cubes просты в реализации, поэтому часто используются. Но у алгоритма есть множество проблем:


Что же нам делать?

На сцене появляется Dual Contouring

Примечание: в этом туториале больше рассматриваются концепции и идеи, чем методы реализации и код. Если вам больше интересна реализация, то изучите реализацию на python, в которой содержится откомментированный код со всем необходимым ( и ).

Dual Contouring решает эти проблемы и при этом гораздо более расширяем. Его недостаток заключается в том, что нам потребуется ещё больше информации об , то есть о функции, определяющей, что является сплошным и пустым. Нам нужно знать не только значение , но и градиент . Эта дополнительная информация улучшит адаптивность по сравнению с marching cubes.

Dual Contouring помещает в каждую ячейку по одной вершине, а затем «соединяет точки», создавая полный меш. Точки соединяются вдоль каждого ребра, имеющего смену знака, как и в marching cubes.


Примечание: слово «dual» («двойственный») в названии появилось потому, что ячейки в сетки становятся вершинами меша, что связывает нас с двойственным графом .

В отличие от Marching Cubes, мы не можем вычислять ячейки по отдельности. Чтобы «соединять точки» и найти полный меш, мы должны рассматривать соседние ячейки. Но на самом деле это намного более простой алгоритм , чем Marching Cubes, потому что здесь нет множества отдельных случаев. Мы просто находим каждое ребро со сменой знака и соединяем вершины ячеек, соседних с этим ребром.

Получение градиента

В нашем простом примере с 2d-кругом радиуса 2,5 задаётся следующим образом:
(другими словами, 2,5 минус расстояние от центральной точки)

Воспользовавшись дифференциальным исчислением, мы можем вычислить градиент:


Градиент - это пара чисел для каждой точки, обозначающих, насколько изменяется функция при движении по оси x или y.

Но для получения функции градиента нам не потребуются сложные вычисления. Мы просто можем измерить изменение , когда и отклоняются на небольшую величину .


Это сработает для любой гладкой , если выбранное достаточно мало. На практике оказывается, что достаточно гладкими оказываются даже функции с острыми точками, потому что для того, чтобы это работало, необязательно вычислять градиент рядом с острыми участками. Ссылка на код .

Адаптивность

Пока мы получили такой же ступенчатый вид, который был и у Marching Cubes. Нам нужно добавить адаптивности. В алгоритме Marching Cubes мы выбирали, где вдоль ребра будет находиться вершина. Теперь мы можем свободно выбирать любую точку внутренностей ячейки.

Мы хотим выбрать точку, наиболее близко соответствующую полученной нами информации, т.е. вычисленному значению

И градиенту. Заметьте, что мы сэмплировали градиент вдоль рёбер, а не в углах.


Выбирая показанную точку, мы гарантируем, что выводимые грани этой ячейки будут как можно больше соответствовать нормалям:
На практике не все нормали в ячейке будут подходить. Нам нужно выбрать наиболее подходящую точку. В последнем разделе я расскажу, как выбирать эту точку.

Переходим в 3d

Случаи в 2d и в 3d на самом деле не очень отличаются. Ячейка теперь является кубом, а не квадратом. Мы выводим грани, а не рёбра. Но на этом различия заканчиваются. Процедура выбора одной точки в ячейке выглядит так же. И мы по-прежнему находим рёбра со сменой знака, а затем соединяем точки соседних ячеек, но теперь уже четырёх ячеек, что даёт нам четырёхсторонний полигон:


Грань, связанная с отдельным ребром. У неё есть точки в каждой соседней ячейке.

Результаты

Dual contouring создаёт гораздо более естественные формы, чем marching cubes, что можно увидеть на примере созданной с его помощью сферы:


В 3d эта процедура достаточно надёжна, чтобы выбирать точки, находящиеся вдоль ребра острого участка и выбора углов при их возникновении.

Проблемы

Колинеарные нормали

Большинство туториалов останавливается на этом, но у алгоритма есть небольшой грязный секрет - решение QEF в соответствии с описанием в оригинальной статье про Dual Contouring на самом деле работает не очень хорошо.

Решив QEF, мы можем найти точку, наиболее соответствующую нормалям функции. Но на самом деле нет никаких гарантий, что получившаяся точка находится внутри ячейки .

На самом деле, довольно часто она находится снаружи, когда мы работаем с большими плоскими поверхностями. В таком случае все сэмплированные нормали будут одинаковыми или очень близкими, как на этом рисунке.


Я видел много советов по решению этой проблемы. Некоторые люди сдавались, отказываясь от информации градиента и используя вместо него центр ячейки или среднее позиций границ. Это называется Surface Nets, и в таком решении, по крайней мере, есть простота.

Техника 1: решение QEF с ограничениями

Не забывайте, что мы находили точку ячейки, находя точку, минимизирующую значение заданнйой функции, называемой QEF. Внеся небольшие изменения, мы можем найти минимизирующую точку внутри ячейки.

Техника 2: смещение QEF

Мы можем прибавить к QEF любую квадратичную функцию и получить другую квадратичную функцию, которая всё равно будет решаемой. Поэтому я прибавил квадратическую функцию, имеющую минимальную точку в центре ячейки.

Благодаря этому решение всего QEF стягивается к центру.

На самом деле, это имеет больший эффект, когда нормали колинеарны и скорее всего дадут плохие результаты, но мало влияет на позиции в хорошем случае.

Использование обеих техник довольно избыточно, но, как мне кажется, даёт наилучшие визуальные результаты.

Подробнее обе техники показаны в коде .

Самопересечения

Ещё одна проблема dual contouring заключается в том, что иногда он может генерировать самопересекающуюся 3d-поверхность. В большинстве случаев на это не обращают внимания, так что я не решал эту проблему.

Существует статья, в которой рассказывается о её решении: «Intersection-free Contouring on An Octree Grid», Ju and Udeshi, 2006

Однородность

Хотя получаемый dual contouring меш всегда герметичен, поверхность не всегда является хорошо заданной. Так как на ячейку приходится всего одна точка, при прохождении через ячейку двух поверхностей она будет общей для них. Это называется «однородным» мешем и может вызывать проблемы у некоторых алгоритмов текстурирования. Проблема часто возникает, когда сплошные объекты тоньше, чем размер ячейки или несколько объектов почти касаются друг друга.
Обработка таких случаев является значительным расширением функционала базового Dual Contouring. Если вам нужна эта функция, то рекомендую изучить эту реализацию Dual Contouring или

Расширение алгоритма

Благодаря относительной простоте создания мешей Dual Contouring гораздо проще расширить до работы со схемами ячеек, отличающихся от рассмотренных выше стандартных сеток. Как правило, алгоритм можно выполнять для октодеревьев , чтобы получить различные размеры ячеек ровно там, где нужны подробности. В целом идея аналогична - выбираем по точке на ячейку с помощью сэмплированных нормалей, затем для каждого ребра со сменой знака находим соседние 4 ячейки и комбинируем их вершины в грань. В октодереве для нахождения этих рёбер и соседних ячеек можно использовать рекурсию. У Мэтта Китера есть об этом.

Другое интересное расширение заключается в том, что для Dual Contouring нам необходимы всего лишь определение того, что находится внутри/снаружи, и соответствующие нормали. Хотя я говорил, что у нас для этого есть функция, мы можем извлечь ту же самую информацию из другого меша. Это позволяет нам выполнить «ремеш», т.е. сгенерировать чистое множество вершин и граней, очищающих исходный меш. В качестве примера можно привести модификатор remesh из Blender.

Дополнительное чтение

  • Dual Contouring - это одна из множества похожих техник. См. другие подходы со своими плюсами и минусами в списке SwiftCoder .

Теги: Добавить метки

Таблица 11.6. Фонемы американского английского

Значение

Значения IPA, показанные в таблице 11.2, являются индексами массива лицевых мешей фонем, используемого при визуализации. Для создания последовательности анимации, соедините значения IPA, образуя таким образом слова и предложения. Вы узнаете больше о создании последовательностей звуков в разделе "Создание последовательностей фонем", расположенном далее в этой главе.

Возвратимся к лицевым анимациям. Для создания законченной системы лицевой анимации необходимо анимировать (или скомбинировать) разнообразные меши, представляющие фонемы и выражения лица.

Создание лицевых мешей

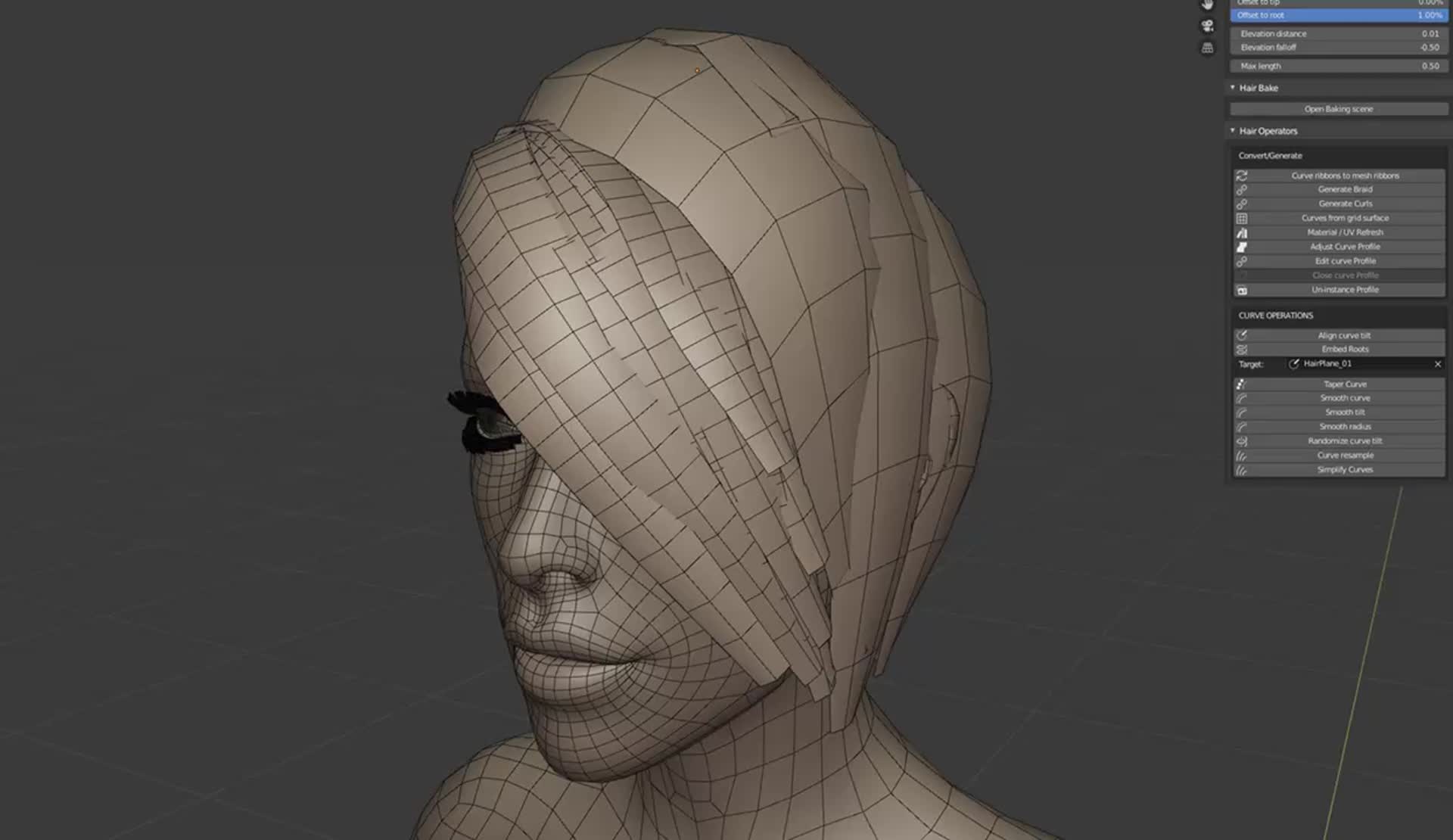

Первым шагом при использовании лицевой анимации является создание набора лицевых мешей, которые бы представляли различные особенности лица игрового персонажа. Т. к. используются технологии комбинирования морфируемых анимаций, необходимо создать только один базовый меш и набор целевых мешей для каждой используемой особенности лица. Например, вам могут потребоваться только меши улыбки персонажа, моргания его глаз и движения рта в соответствии с произносимыми звуками.

Здесь и расположена самая сложная часть воплощения лицевой анимации - создание разнообразных лицевых мешей, используемых движком. Используя различные программы трехмерного моделирования, такие как trueSpace фирмы Caligari или Poser фирмы Curious Labs, вы можете создавать лицевые меши быстро и легко.

Морфируемаялицеваяанимация

TrueSpace фирмы Caligari (версия 5.1 и новее) комплектуется плагином3 Facial Animator, который очень помогает при создании, текстурировании и анимировании лицевых мешей. Я использовал плагин Facial Animator для создания демонстрационной программы этой главы.

Poser является пакетом, полностью ориентированным на создание персонажей, позволяющим моделировать всего человека. При использовании форм, текстур, одежд и лицевых особенностей Poser определенно является очень полезным трехмерным пакетом.

Независимо от используемого трехмерного пакета все сводится к одной вещи - созданию базового лицевого меша.

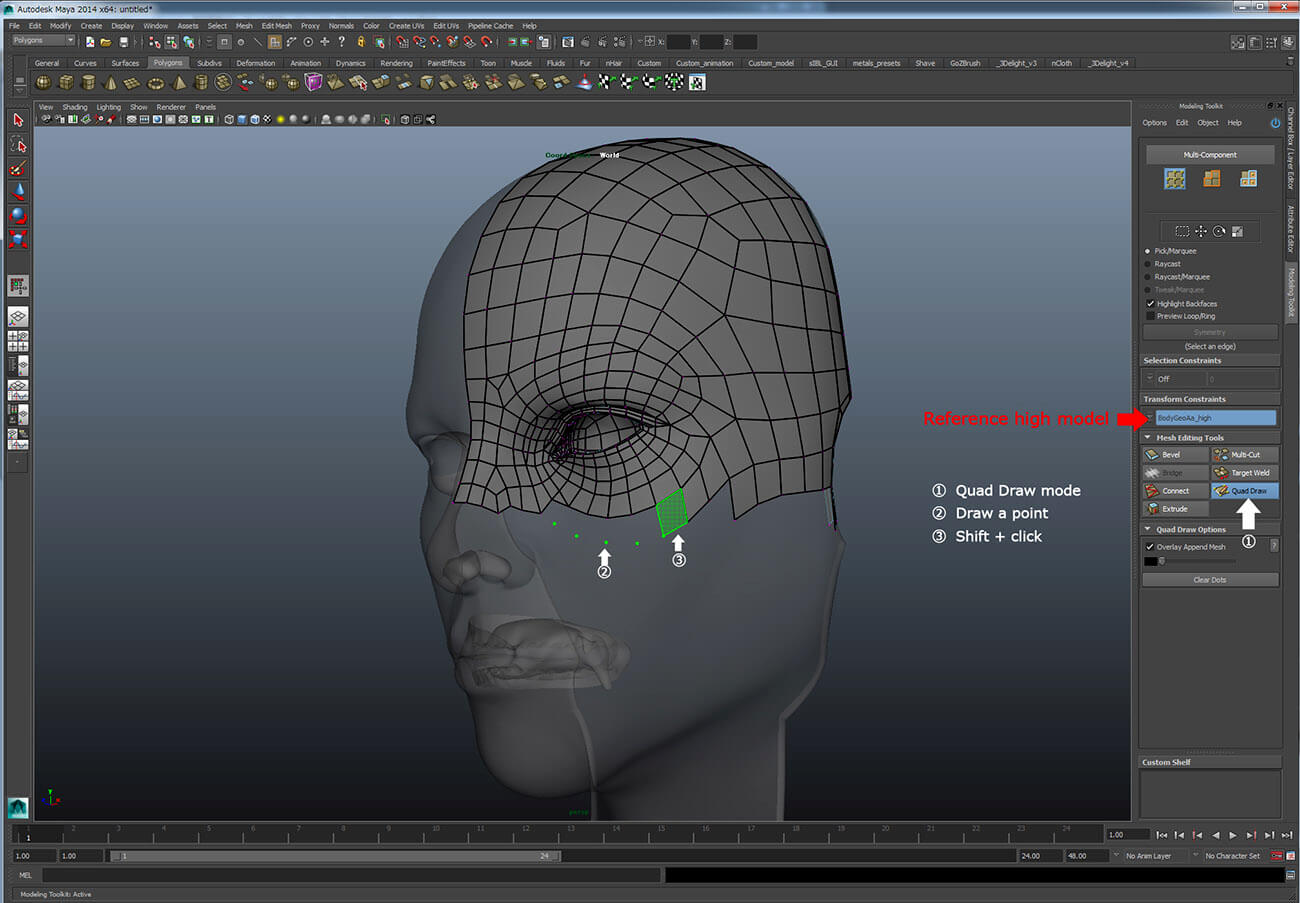

Создание базового меша

Оба пакета трехмерного моделирования, о которых я упоминал, поставляются с определенным набором лицевых мешей. Используя trueSpace, вы можете очень просто импортировать ваши собственные меши и подготавливать их для работы с плагином Facial Animator. При работе с Poser вы можете использовать лицевой генератор для получения практически неограниченного числа лиц.

Опять же, независимо от используемого пакета вам необходимо создать базовый меш. Помните, что этот базовый меш не должен содержать никаких выражений: рот должен быть закрыт, а глаза полностью открыты. Для упрощения, я собираюсь использовать один из лицевых, мешей, поставляемых в наборе с Facial Animator программы trueSpace. На рис. 11.3 показан базовый меш, который я буду использовать в этой главе.

После выбора меша, используемого в качестве базового, вам необходимо корректно текстурировать его. Замечательным свойством плагина Facial Animator программы trueSpace является то, что вы можете создавать карты текстур, используемые лицевым мешем, взяв картинки самогосебя, сделанные сбоку и спереди, и натянуть их на меш, используя инструмент Texturize Head. Для этой демонстрационной программы я использовал свое собственное лицо при текстурировании меша.

Замечание. Лицевой меш Chris (содержащий малое количество граней), который я использую в качестве базового, имеет несколько недостатков, самым заметным их которых является отсутствие глаз. Я использовал инструмент AddFace программы trueSpace для добавления нескольких граней, представляющих собой глаза, что позволило мне наложить карту текстуры на них.

3. Плагин (plug-in) - подключаемый программный модуль, который расширяет возможности родительской программы. - Примеч. науч. ред.

Рис. 11.3. Лицевой меш Chris (содержащий малое количество граней) из программы trueSpace замечательно послужит в качестве базового меша. Помня о лицензии фирмы Caligari, поставляемой для каждого пользователя, вы можете свободно изменять модель Chris в ваших приложениях

После двух небольших шагов базовый меш готов! Я знаю, что пропустил некоторые особенности, такие как моделирование головы, но эта книга не о моделировании, она об анимировании! По правде говоря, оба пакета трехмерного моделирования, о которых я упоминал, выполняют свою задачу и делают процесс моделирования лиц очень простым, так что о создании меша головы вы можете прочитать из документации этих пакетов.

А пока мы имеем готовый базовый меш, и можно начинать создавать выражения лиц, используемые в анимациях.

Создание выражений лица

Прежде чем продолжить, убедитесь, что вы сохранили базовый меш на диск, используя описательное имя, например, Base.x. Помните, вы используете формат.X, так что вы можете захотеть экспортировать меш в качестве.X файла. Если такой возможности нет, экспортируйте меш как файл.3DS. После того как вы выполнили это, вы можете использовать программу Conv3DS.exe, поставляемую с DirectX SDK, для

в директории \Bin\DXUtils DirectX SDK, или вы можете скачать последнюю ее версию с сайта http://www.microsoft.com/DirectX кopпopaции Microsoft.

После того как вы сохранили базовый меш на диск, вы можете начинать создавать различные виды мимики. Наиболее просто начинать с выражений лица, таких, как например, улыбка, моргание, нахмуривание. Опять же, я хочу сделать все максимально простым, поэтому будем использовать плагин Facial Animator программы trueSpace.

Так получается, что Facial Animator поставляется с набором предопределенных выражений лица, которые вы можете накладывать на лицевой меш простым щелчком мыши! Если задуматься, у Poser имеются точно такие же возможности, так что вы можете создавать выражения лица в любой из этих программ!

Для создания выражений лица меша щелкните закладку Expressions (Выражения) в диалоговом окне Facial Animator. Как вы можете видеть на рис. 11.4, появляется список выражений, которые можно применить к мешу.

Рис. 11.4. Список Expressions плагина Facial Animator предоставляет вам восемь выражений, которые вы можете выбрать

Я хочу, чтобы демонстрационная программа была проста, и т. к. я достаточно счастливый парень, я хочу использовать выражение Smile (Улыбка). Щелкните на кнопку Smile, и вы увидите, как лицевой меш в трехмерном редакторе изменится в соответствии с выбранным выражением. Если вам интересно, щелкните на кнопках других выражений, чтобы увидеть как они влияют на меш. После того, как вы закончите, щелкните на кнопку Smile, чтобы вернуться к настройке улыбающегося меша.

После того как вы выбрали используемое выражение лица (в данном случае улыбку), экспортируйте меш. Для упрощения, назовите его Smile.x. Поместите файл Smile.x в ту же директорию, что и Base.x. Если вы хотите использовать большее количество выражений, щелкните на соответствующую кнопку выражения в диалогом окне Facial Animator, подождите изменения меша и экспортируйте его в.X файл.

Я не хочу вводить вас в заблуждение тем, что в Facial Animator только восемь выражений, поэтому щелкните на вкладку Gestures (Жесты). Вот! Должно появиться еще четырнадцать выражений (см. рис. 11.5).

Рис. 11.5. Список Gestures плагина Facial Animator содержит еще 14 выражений, которые вы можете применять к мешу

Прежде чем использовать выражения вкладки Gestures, щелкните один раз кнопку Reset All (Сбросить все). Это вернет лицевой меш к начальной ориентации. Не стесняйтесь использовать набор жестов. Решите, какой жест вы хотите использовать, и экспортируйте меш, использующий его. Для своей демонстрационной программы я использую только жест Blink (Моргать).

После экспортирования всех выражений и жестов, перейдем к созданию разнообразных мешей для последовательностей фонем.

Предупреждение. После того как вы экспортировали меши лицевой анимации и начали использовать их в своих проектах, убедитесь, что вы не меняете порядок вершин. Это является очень важным для правильногоморфирования, как былорассмотрено вглаве 8.

Но несмотря на это, Unity поддерживает работу со многими пакетами трёхмерной графики. Unity также поддерживает работу с мешами, которые состоят как из трёхсторонних, так и из четырёхсторонних полигонов. Неоднородные рациональные безье-сплайны (Nurbs), неоднородные рационально сглаживаемые сетки (Nurms) а также высокополигональные поверхности должны быть конвертированы в полигоны.

3D форматы

Импортирование мешей в Unity может быть выполнено с помощью двух основных типов файлов:

  1. Экспортированные 3D форматы файлов , такие как.FBX или.OBJ
  2. Собственные файлы 3D приложений , например такие как.Max и.Blend файлы из 3D Studio Max и Blender.

Любой из этих типов позволит вам добавлять свои меши в Unity, но есть соображения относительно того типа, который вы выберите:

Экспортированные 3D файлы

Преимущества:

  • Экспортируйте только необходимые данные
  • Проверяемые данные (перед импортированием в Unity, переимпортируйте в 3D пакет)
  • Как правило файлы меньшего размера
  • Поддерживает модульный подход - к примеру разными компонентами для интерактивности и типов коллизий
  • Поддерживает другие 3D пакеты, чьи форматы не поддерживаются у нас напрямую

Недостатки:

  • Может замедлять процесс прототипирования и итераций
  • Легче потерять след между исходной (рабочий файл) и игровой версией данных (к примеру экспортированный FBX файл)

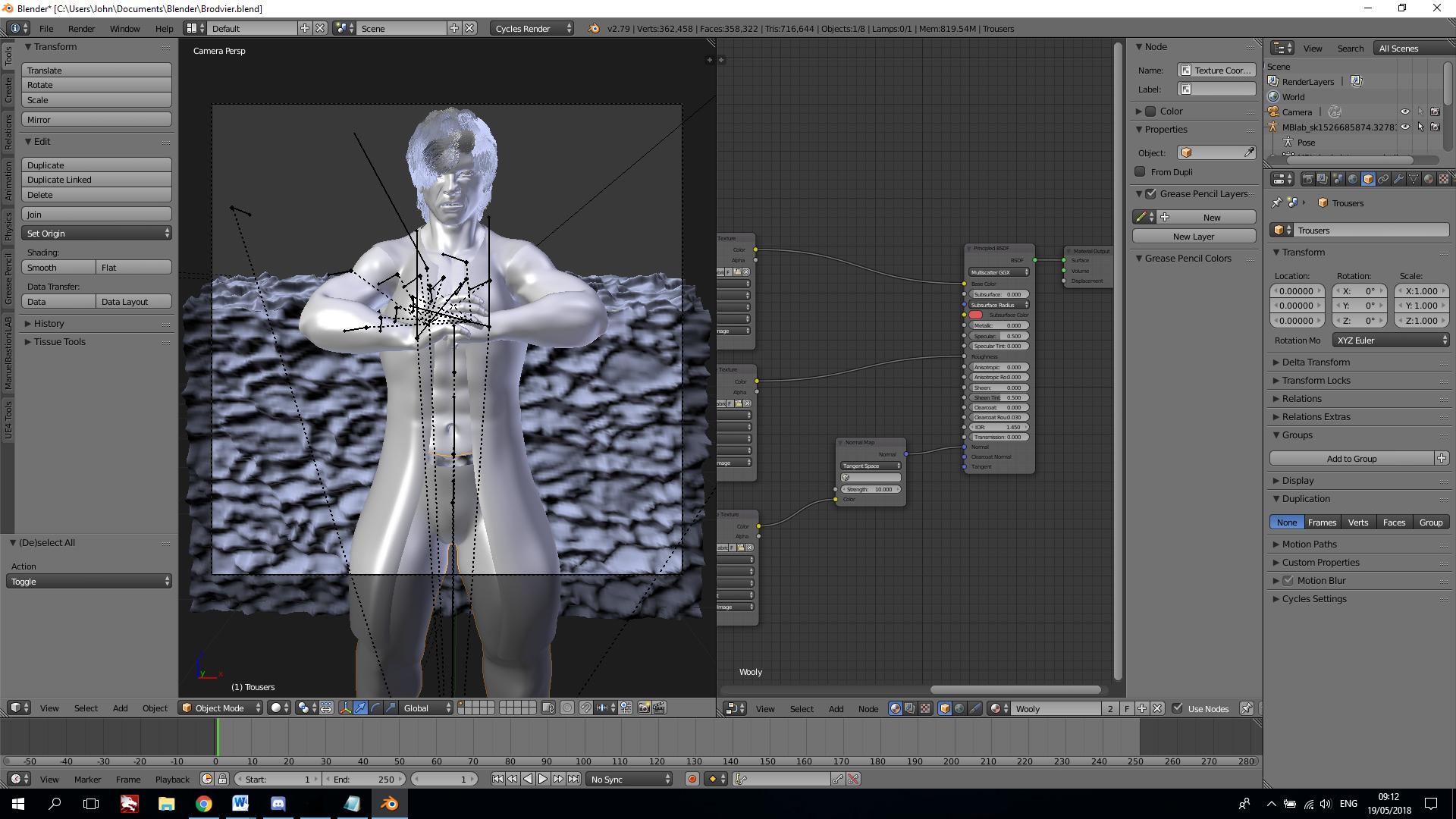

Собственные файлы 3D приложений

Unity также может импортировать, путём конвертации , файлы: Max , Maya , Blender , Cinema4D , Modo , Lightwave и Cheetah3D , например, .MAX , .MB , .MA и др.

Преимущества:

  • Быстрый процесс итерации (для повторного импортирования в Unity сохраните исходный файл)
  • Изначально просто

Недостатки:

  • На машинах, задействованных в работе над Unity проектом, должны быть установлены лицензионные копии данного программного обеспечения
  • Файлы, содержащие ненужные данные могут стать неоправданно большими
  • Большие файлы могут замедлить процесс автосохранения
  • Меньше проверяется, поэтому труднее устранить ошибки

Здесь находится перечень поддерживаемых пакетов трёхмерной графики, другие же чаще всего экспортируют вышеупомянутый тип файла.

Текстуры

При импорте меша, Unity попытается используя свой метод поиска, автоматически найти текстуры, используемые им. Сперва импортёр начнёт искать подпапку Textures, внутри папки с мешем или в папках уровнем выше. Если это не поможет, тогда по всей структуре проекта будет выполнен глобальный поиск всех имеющихся текстур. Конечно данный метод поиска значительно медленнее обычного и его главным недостатком является то, что в результатах поиска может появиться две и более текстур с одинаковым названием. В таком случае нет гарантий того, что нужная текстура будет найдена.

Doc-menu">Textures в или над уровнем с компонентами (ассетами)

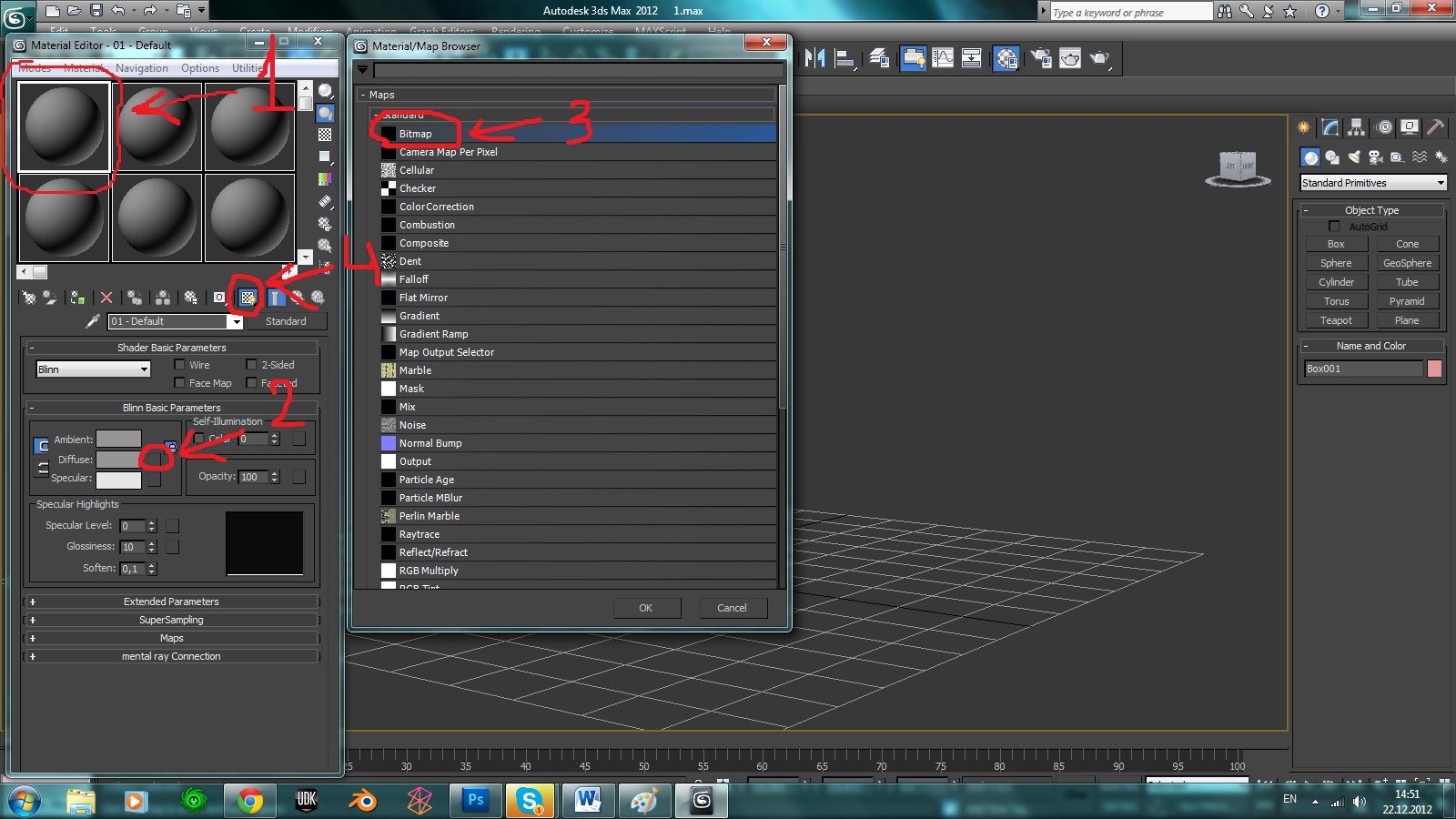

Создание и присвоение материала

Для каждого импортированного материала, Unity применит следующие правила:-

Если генерация материала отменена (иначе говоря если галочка Import Materials не выставлена), тогда будет назначен материал по-умолчанию. Если же генерация была включена, тогда произойдёт следующее:

  • Unity будет использовать название для своего материала, основываясь на значении параметра Material Naming
  • Unity попытается найти существующий материал с таким именем. Область поиска для поиска материала задаётся при помощи параметра Material Search
  • Если Unity удастся найти существующий материал, тогда он будет использован в импортированной сцене, если же нет, тогда будет создан новый материал

Коллайдеры (Colliders)

В Unity используется два основных типа коллайдеров: Mesh Colliders и Primitive Colliders . Меш коллайдеры - это те компоненты, которые используют для себя данные импортированного меша и могут быть применены для создания столкновений с окружением. Когда вы в настройках импорта (Import Settings) активируете опцию Generate Colliders , меш коллайдер автоматически добавится в сцену вместе с импортированным мешем. Он будет рассматриваться как цельный до тех пор, пока он будет работать в контексте использования физической системой.

При перемещении своего объекта по сцене (к примеру машины), вы не можете использовать меш коллайдеры. Вместо этого, вам необходимо использовать примитивные коллайдеры. В этом случае вам необходимо отключить опцию Generate Colliders .

Анимации (Animations)

Анимации автоматически импортируются из сцены. Для более детального ознакомления с настройками импорта анимации посетите главу документации под названием подготовка компонентов и их импорт в системе анимации (Mecanim).

Карты нормалей и персонажи (Normal mapping and characters)

Если у вас есть модель персонажа с наложенной на него картой нормалей, взятой с высокополигональной модели, тогда вам необходимо будет импортировать в сцену версию модели для игры с Smoothing angle в 180 градусов. Таким образом можно предотвратить появление странно выглядящих швов в местах сочленения модели. Если же швы всё ещё останутся даже после применения данных настроек, тогда активируйте опцию Split tangents across UV seams .

Если вы конвертируете чёрно-белое изображение в карту нормалей, вам не следует об этом беспокоиться.

Формы смешивания (Blendshapes)

Unity поддерживает формы смешивания(Blendshapes) (которые ещё называют морфинговыми целями или вертексной анимацией). Unity может импортировать формы смешивания из таких форматов как .FBX (формы смешивания и контроль над анимацией) и .dae (только формы смешивания). Формы смешивания Unity также поддерживают вертексную анимацию на вершинах, нормалях и касательных. На меш одновременно может воздействовать как его его скин (Skin), так и формы смешивания. Все меши, которые были импортированы с формами смешивания будут использовать компонент SkinnedMeshRenderer (и не важно, был ли к нему применён до этого скин или нет). Анимация форм смешивания импортируются как часть обычной анимации - она попросту анимирует веса форм смешивания на компоненте SkinnedMeshRenderer.

Есть два способа импорта форм смешивания с нормалями:

  1. Если установить режим импорта Normals в положение Calculate , тогда для мешей будет использоваться та же последовательность просчёта нормалей что и для форм смешивания.
  2. Экспортируйте информацию о группах сглаживания в исходный файл. Таким образом Unity просчитает нормали из групп сглаживания как для меша, так и для форм смешивания.

Если вам нужны касательные на ваших формах смешивания, тогда выставите режим импорта Tangents в положение Calculate .

  • Слейте между собой как можно больше мешей в единое целое. И сделайте так, чтобы они использовали одни и те же материалы и текстуры. Это должно дать хороший прирост в производительности.
  • Если в процессе работы в Unity вам придётся довольно часто сталкиваться с настройкой своих объектов, (применяя к ним физику, скрипты и другие полезности) то, чтобы в дальнейшем избавить себя от лишней головной боли, вам следует заранее позаботиться о правильном именовании своих объектов в том трёхмерном приложении, в котором они изначально были созданы. Потому как работать с большим количеством объектов, имеющих названия вроде pCube17 или Box42 мягко говоря не очень удобно.
  • Работая в своём трёхмерном приложении старайтесь располагать свои модели в центре мировой системы координат. В дальнейшем это упростит их размещение в Unity.
  • Если вершины меша изначально не имеют своих цветов, то при первом рендере Unity автоматически назначит всем вершинам белый цвет.

Редактор Unity отображает гораздо больше вершин и треугольников (по сравнению с тем, что отображается в моём трёхмерном приложении).

Так и есть. На что вы действительно должны обратить внимание, так это на то, какое количество вершин/треугольников на самом деле было послано для просчёта на графический процессор (GPU). В отличие от случаев, где материал требует, чтобы эти данные посылались на GPU дважды, такие вещи как твёрдые-нормали (hard-normals) и несмежные UV развёртки(non-contiguous UVs) намеренно отображают гораздо большее количество вершин/треугольников, чем есть на самом деле. В контексте UV и 3D пространства треугольники должны располагаться смежно, чтобы сформировать собой границу, поэтому при уменьшении количества треугольников на UV-швах, которые и должны были образовать собой границу и возникает эффект мнимого увеличения их количества.

Извлекаем и редактируем стандартный меш из игры. Даём ему правильное имя, создаём для него связующий cmx-файл.

Необходимые программы: Milkshape, Far Out.

Из чего состоит скин?

Скин состоит из трёх файлов.
*.skn - меш (каркас, 3d-модель).
*.bmp - текстура (изображение, накладываемое на меш).
*.cmx - связующий файл.

Для корректного отображения в игре все три файла должны быть на месте и без проблем находить друг друга.

Ищем подходящий меш

Первое, на что хотелось бы обратить внимание: вы не можете создать свой меш с нуля.
Дело в том, что skn-файл помимо самой 3d-модели хранит в себе и другую информацию,
отвечающую за то, как симы двигаются. Вы не можете её отредактировать. Пытаться же создать совершенно такую же просто бессмысленно.
Поэтому вам нужно найти меш, наиболее похожий на то, что вы хотели бы сделать. Некоторые хранятся в папке GameData\Skins.

Ориентироваться по bmp-изображениям, на мой взгляд, проще, чем открывать все skn-файлы подрядв надежде найти то, что нужно. Хотя бы потому, что по текстуре можно догадаться о внешнем виде меша. Скажем, текстура с длинной футболкой, шортами до колен и рваными зелёными колготами вряд ли будет накладываться на меш, имеющий очертания бального платья.
Для того чтобы найти меш, связанный с подходящей текстурой, посмотрите на её название и найдите там трёхзначный номер. К примеру, в B634FAFitlgt_Petrova.bmp есть номер 634.
Меши начинаются с xskin-B для тел и xskin-C для голов. Номер в названии текстуры и номер в названии меша будут совпадать. К примеру, для файла B634FAFitlgt_Petrova.bmp мешем будет xskin-B634FAFit_Petrova-PELVIS-BODY.skn.

Впрочем, в папке Skins находятся далеко не все bmp, а тем более - skn-файлы. Для удобства и экономии места на диске многое было убрано в.far-архивы.
Нам понадобится программа, умеющая просматривать ресурсы в far-архивах и извлекать их. Идеальная кандидатура - Far Out. После запуска нажмите «File» -> «Open», укажите путь к архиву вида Sims\ExpansionPack#\ExpansionPack#.far, где # - порядковый номер вышедшего дополнения. Например, ExpansionPack7 отвечает за ресурсы Makin Magic и находится по адресу Sims\ExpansionPack7\ExpansionPack7.far.

Названия текстур для тел будут иметь вид «Skins\B209FAFitDrk_LowClass.bmp», то есть «Skins\B(номер) (краткие названия характеристик, в данном случае F для Female, A для Adult, Fit для подтянутого телосложения Fitness, Drk для тёмного тона кожи Dark).bmp».
Текстуры голов имеют вид «Skins\C208MAmed_GothRaider.bmp», то есть «Skins\C(номер) (краткие названия характеристик, в данном случае M для Male, A для Adult, med для среднего тона кожи medium)_(название).bmp».

Допустим, меня устраивает вид текстуры B209FAFitDrk_LowClass.bmp.
Значит, надо найти меш с таким же порядковым номером.

Он будет ниже, среди файлов вида xskin- (B для Body) (номер) (характеристики F для Female, A для Adult, Fit для телосложения Fitness) _ (название) -(PELVIS-BODY для меша, включающего в себя всё тело) .bmf. В данном случае - xskin-B209FAFit_LowClass-PELVIS-BODY.bmf.
Если вы хотите найти меш головы - его название имеет вид xskin-C203FC_CreepyMindy-HEAD-HEAD.bmf, то есть xskin-С (номер) (характеристики F-Female и C-Child) (название) -HEAD-HEAD.bmf.
Выбираем нужный меш. При помощи «Entries» - «Extract BMF to SKN» экспортируем в любую папку на компьютере.

Редактируем меш

На наше счастье существует 3D-программа, работающая непосредственно с skn-файлами. Это Милкшейп.
Выбираем «File» - «Import» -"»The Sims SKN».
Я импортировала файл xskin-b200fafit_bwar-PELVIS-BODY.skn.

Вероятно, вы увидите нечто, похожее на скриншот выше. Синие контуры - это та самая информация, связанная с движением симов и внутриигровыми анимациями. Её можно спрятать, перейдя во вкладку «Joints» и убрав галочку с «Show Skeleton».

Далее многое упирается в ваш опыт работы с этой программой. Я попробую рассказать про совсем базовые действия.
Для того чтобы повернуть камеру и рассмотреть таким образом меш со всех сторон, удерживайте левую кнопку мыши и перемещайте курсор.
Щелчок правой кнопкой мыши по окну даст вам выпадающий список. Если галочка установлена на опции «Textured», вы будете видеть свой меш в объёме. Если же она на «Wireframe», вы будете видеть сетку каркаса.

Предлагаю сделать юбку немного длиннее.
В меню справа выбираем вкладку «Model» и жмём на кнопку «Select».

Подобно тому, как вы используете «Rectangular Marquee Tool» в фотошопе, выделите точки, которые хотите передвинуть.

Кликните правой кнопкой мыши неподалёку от выделенных точек, в открывшемся меню выберите «Frame Selection». Это приблизит камеру к выбранной вами области и позволит добиться намного более аккуратного результата.
Если камера окажется слишком близко - прокрутите колёсико мыши вперёд-назад до тех пор, пока полученный ракурс вас устроит.

Справа от кнопки «Select» находится «Move». Нажмите её.
Удерживая левую кнопку мыши и перемещая курсор, передвиньте точки в желаемое место. Помните, что если вы что-то сделали не так (случайно убрали выделение или передвинули точки не туда), всегда можно отменить последнее действие нажатием Ctrl + Z.

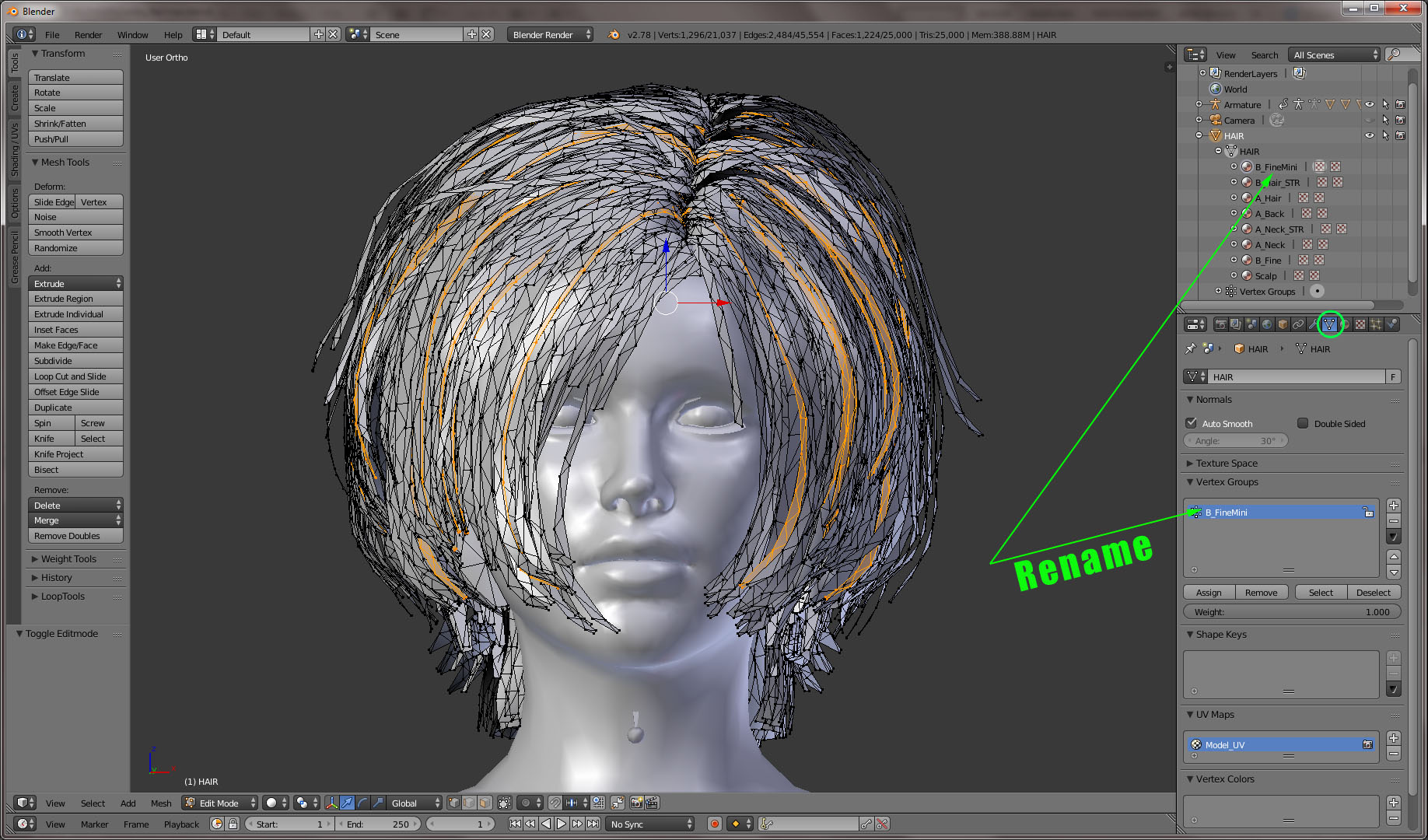

Даём мешу имя

Для взрослого сима:
xskin-b (введите трёхзначный номер) (поставьте ma для взрослого мужчины или fa для взрослой женщины) (поставьте fit для подтянутого телосложения, fat для толстого или skn для худого) _ (введите имя для своего меша)-PELVIS-BODY.skn.
Пример: xskin-B629MAFit_labtech-PELVIS-BODY.skn.

Для ребёнка:
xskin-b (введите трёхзначный номер) (поставьте mc для мальчика или fc для девочки) chd_ (введите имя для своего меша)-PELVIS-BODY.skn.
Пример: xskin-b013mcchd_wizd-PELVIS-BODY.skn.

Для головы:
xskin-c (введите трёхзначный номер) (поставьте ma для взрослого мужчины, fa для взрослой женщины, mc для мальчика или fc для девочки) _ (введите имя для своего меша) -HEAD-HEAD.skn.
Пример: xskin-c026fa_bwar-HEAD-HEAD.skn.

Создаём связующий файл

Откройте любой текстовый редактор.
Вставьте следующий текст:

Полученный файл сохраните с расширением.cmx.
Файлу нужно будет дать название, схожее с названием skn-меша, только убрать из него часть xskin- и -PELVIS-BODY (или -HEAD-HEAD).
Пример:
Меш xskin-b200fafit_bwar-PELVIS-BODY.skn и связующий файл B200FAFit_BWar.cmx.

Для того чтобы сравнить, можете зайти в папку GameData\Skins, открыть любой cmx-файл текстовым редактором и посмотреть на его содержимое.

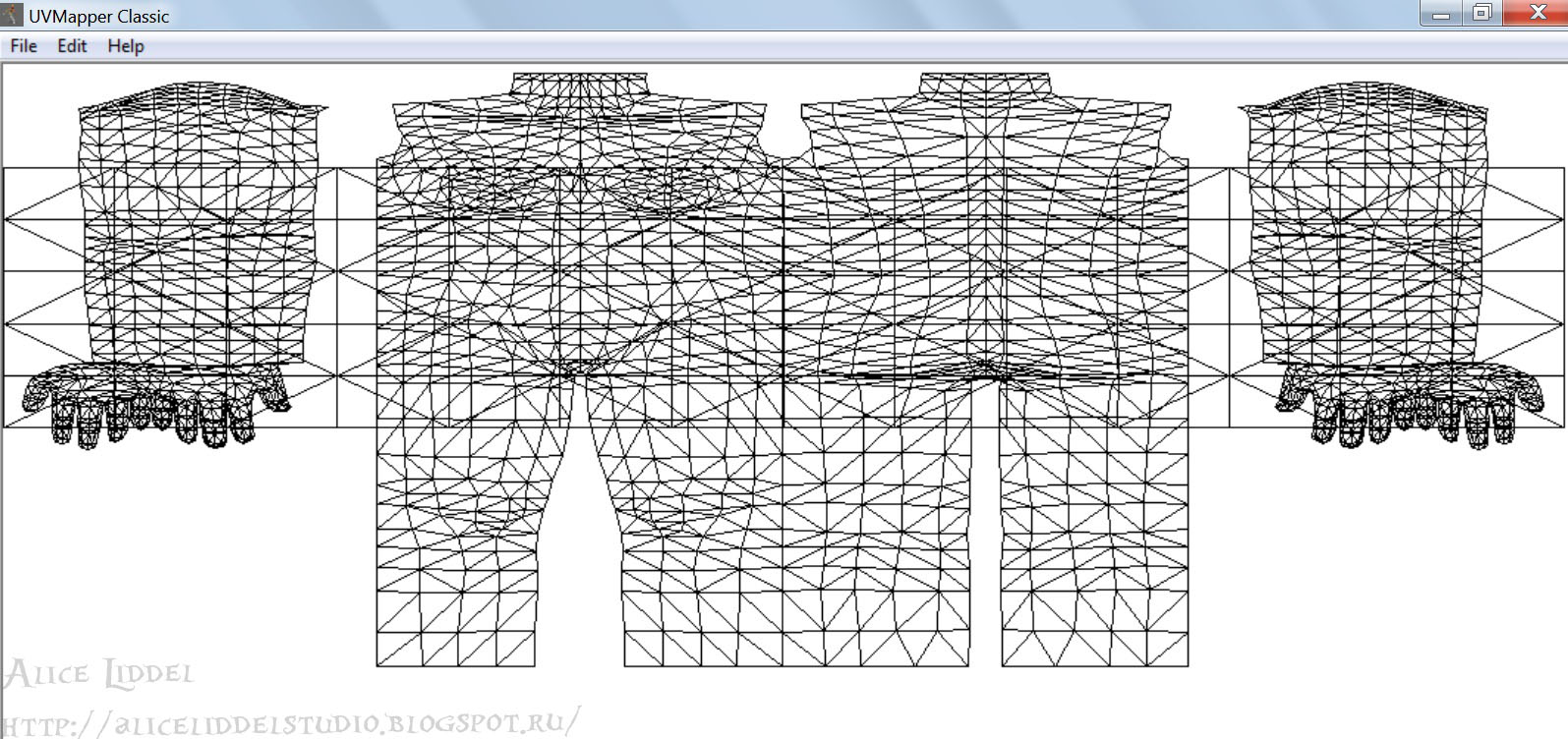

Даём название для текстуры

В этом уроке не рассматривается создание текстуры, поскольку он посвящён работе с мешем.
Для того чтобы текстура, которую вы создадите для своего меша, накладывалась именно на него, нужно дать ей соответствующее название.

Для взрослого сима:
b (введите трёхзначный номер своего меша) (поставьте ma для взрослого мужчины или fa для взрослой женщины) (поставьте fit для подтянутого телосложения, fat для толстого или skn для худого) (поставьте lgt для светлого скинтона, med для среднего или drk для тёмного) _ (введите имя для своей текстуры, оно может быть любым) .bmp.
Пример: B022FAFitlgt_EAS.bmp.

Для ребёнка:
b (введите трёхзначный номер своего меша) (поставьте mc для мальчика или fc для девочки) chd (поставьте lgt для светлого скинтона, med для среднего или drk для тёмного) _ (введите имя для своей текстуры, оно может быть любым) .bmp.
Пример: B203FCChdLgt_CreepyMindy.bmp.

Для головы:
c(введите трёхзначный номер своего меша) (поставьте ma для взрослого мужчины, fa для взрослой женщины, mc для мальчика или fc для девочки) (поставьте lgt для светлого скинтона, med для среднего или drk для тёмного)_(введите имя для своей текстуры).bmp.
Пример: C481FAlgt_May.bmp.

Несколько примечаний напоследок

При редактировании меша в Милкшейпе ни в коем случае не передвигайте, не поворачивайте и не меняйте весь каркас, а также не меняйте его размер;
- Одному и тому же мешу могут соответствовать любое количество bmp-текстур, название которых заканчивается по-разному;
- В случае, если введённый вами номер совпадёт с уже имеющимся в игре, произойдёт сбой. Из-за этого ваша текстура для нового меша может натянуться на стандартный меш или же наоборот - одна из стандартных текстур перескочит на созданный вами меш. Если это произошло - поменяйте в созданных вами skn, cmx и bmp-файлах номер на другой.
К сожалению, в интернете до сих пор не существует таблицы со списком номеров, уже использованных для мешей в игре. Однако есть вот такая таблица с номерами мешей голов.
