Исторически так сложилось, что программная часть Arduino состоит из интегрированной программной среды (IDE), позволяющей писать, компилировать, а также загружать написанный код в аппаратную часть. Cреда ArduinoIDE, и сам язык Wiring основаны, в первую очередь, на Processing, косвенно – на С/C++. По сути, Arduino IDE являет собой большую сборную солянку, не смеха ради, а удобства для.
Даже внешне и Arduino IDE и Processing похожи
Из чего состоит программа (скетч)?
Каждая программа, какой сложной она не казалась бы, состоит из отдельных наборов блоков кода, который обозначается фигурными скобками {} . Для минимальной программы требуется всего 2 блока: setup и loop . Их присутствие обязательно в любой программе на C++ для Arduino, иначе на стадии компиляции можно получить ошибку.
void setup() { } void loop() { }
В функции setup() происходят начальные установки переменных, регистров. После завершения setup() управление переходит к функции loop() , которая являет собой бесконечный цикл, записанный в теле (между { } ). Именно эти команды и совершают все алгоритмические действия контроллера.
Аппаратный «
Hello
,
world
!» - мигание светодиодом.
То, с чего начинается первое знакомство с Arduino на стыке программной и аппаратной части - это мигание светодиодом.
Сперва необходимо дополнить минимальную программу. У Arduino (например UNO), к 12 пину и GND подключим светодиод (цвет самого светодиода выбирается из личных предпочтений).
Void setup()
{
pinMode(12, OUTPUT);
}
void loop()
{
digitalWrite(12, HIGH);
delay(100);
digitalWrite(12, LOW);
delay(900);
}
Делаем Ctrl+C -> Ctrl+V, компилируем, загружаем, властвуем. Видим светопредставление, длящееся не более секунды. Разбираемся, почему происходит именно так.
В ранее пустые блоки мы добавили несколько выражений
. Они были размещены между фигурными скобками функций setup
и
loop
.
Каждое выражение – инструкция для процессора. Выражения в рамках одного блока исполняются друг за другом, строго по порядку без всяких пауз и переключений. То есть, если мы говорим об одном конкретном блоке кода, его можно читать сверху вниз, чтобы понять, что делается.
Что же происходит между
{ }
?
Как известно, пины Arduino могут работать как на выход так и на вход. Когда мы хотим чем-то управлять, то нам нужно перевести управляющий пин в состояние работы на выход. Это делается выражением в функции
setup
:
pinMode(12, OUTPUT);
В данной ситуации в выражении осуществляется вызов функции
. В pinMode устанавливается заданный по номеру пин в заданный режим (INPUT или OUTPUT). О каком пине и о каком режиме идёт речь, указывается в круглых скобках, через запятую. В нашем случае мы хотим, чтобы 12-й пин работал как выход. OUTPUT означает выход, INPUT - вход. Уточняющие значения, такие как 12 и OUTPUT называются аргументами функции
. Сколько у функции аргументов зависит от сути функции и воли ее создателя. Функции могут быть без аргументов вовсе, как это происходит на примере setup и loop.
Далее переходим к блоку loop, по порядку:
-вызов встроенной функции digitalWrite. Она предназначена для подачи на заданный пин логического нуля (LOW, 0 вольт) или логической единицы (HIGH, 5 вольт) В функцию digitalWrite передаётся 2 аргумента: номер пина и логическое значение.
-вызов функции delay. Это, опять же, встроенная функция, которая заставляет процессор «уснуть» на определённое время. Она принимает всего один аргумент: время в миллисекундах, которое следует спать. В нашем случае это 100 мс. Как только 100 мс истекают, процессор просыпается и тут же переходит к следующему выражению.
- вызов встроенной функции digitalWrite. Только на этот раз вторым аргументом является LOW. То есть устанавливаем на 12-м пине логический ноль -> подаём 0 вольт -> гасим светодиод.
- вызов функции delay. На этот раз «спим» чуть подольше – 900 мс.
Как только выполнена последняя функция, блок loop завершается и все происходит снова и снова. На самом деле условия, представленные в примере, достаточно вариативны, и вы можете поиграться со значениями delay, подключить несколько светодиодов и сделать подобие светофора или полицейской мигалки (все зависит от фантазии и воли создателя).
Вместо заключения, немного о чистоте.
На самом деле все пробелы, переносы строк, символы табуляции не имеют большого значения для компилятора. Там, где стоит пробел, может быть перенос строки и наоборот. На самом деле 10 пробелов подряд, 2 переноса строки и ещё 5 пробелов - это всё эквивалент одного пробела.
С помощью пустого пространства можно сделать программу понятной и наглядной, или же наоборот изуродовать до неузнаваемости. Например, программу, указанную в качестве примера можно изменить так:
void setup()
{
pinMode(12, OUTPUT);
}
void loop
() {
digitalWrite(12,HIGH);
delay(100)
;
digitalWrite(12,LOW);
delay(900); }
Чтобы при чтении ни у кого не начала течь кровь из глаз, можно следовать нескольким простым правилам:
1. Всегда, при начале нового блока между { и } увеличивайте отступ. Обычно используют 2 или 4 пробела. Выберите одно из значений и придерживайтесь его всюду.
Void loop()
{
digitalWrite(12, HIGH);
delay(100);
digitalWrite(12, LOW);
delay(900);
}
2.
Как и в обычном языке: ставьте пробел после запятых.
digitalWrite(12, HIGH);
3.
Размещайте символ начала блока { на новой строке на текущем уровне отступа или в конце предыдущей. А символ конца блока } на отдельной строке на текущем уровне отступа:
void setup()
{
pinMode(12, OUTPUT);
}
void setup() {
pinMode(12, OUTPUT);
}
4.
Используйте пустые строки для разделения смысловых блоков:
void loop()
{
digitalWrite(12, HIGH);
delay(100);
digitalWrite(12, LOW);
delay(900);
digitalWrite(12, HIGH);
delay(100);
digitalWrite(12, LOW);
delay(900);
}
5.
Для того, чтобы Ваше детище было приятно читать существуют так называемые комментарии. Это конструкции в программном коде, которые полностью игнорируются компилятором и имеют значение только для того, кто это читает. Комментарии могут быть многострочными или однострочными:
/*
это многострочный комментарий
*/
// это однострочный
Основа языка программирования модуля Arduino - это язык Си (скорее Си++). Ещё точнее, этот диалект языка называется Processing/Wiring. Хорошее обозрение языка вы найдёте в приложении. А мне хочется больше рассказать не о языке, а о программировании.
Программа - это некий набор команд, которые понимает процессор, процессор вашего компьютера или процессор микроконтроллера модуля Arduino, не суть важно. Процессор читает команды и выполняет их. Любые команды, которые понимает процессор - это двоичные числа. Это только двоичные числа и ничто иное. Выполняя арифметические операции, для которых процессор некогда и предназначался, процессор оперирует с числами. Двоичными числами. И получается, что и команды, и то, к чему они относятся, это только двоичные числа. Вот так. Но как же процессор разбирается в этой «куче» двоичных чисел?
Во-первых, все эти двоичные числа записываются в последовательные ячейки оперативной памяти, имеющие адреса. Когда вы загружаете программу, и она начинает работать, процессор получает первый адрес программы, где обязательно должна быть записана команда. Те команды, которые требуют от процессора операций с числами, имеют «опознавательные знаки», например, что в следующих двух ячейках памяти два числа, которые нужно сложить. А счётчик, назовём его счётчиком команд, где записан адрес следующей команды, в данном случае увеличивает адрес так, что в программе по этому адресу будет следующая команда. При неправильной работе программы или сбоях процессор может ошибиться, и тогда, прочитав вместо команды число, процессор делает совсем не то, что должен делать, а программа «зависает».
Таким образом, любая программа - это последовательность двоичных чисел. А программирование - это умение правильно записывать правильные последовательности двоичных чисел. Достаточно давно для записи программ стали использовать специальные средства, которые называются языками программирования.
Однако любая программа в первую очередь требует от вас ясного понимания того, что должна делать программа, и для чего она нужна. Чем яснее вы это понимаете, тем легче создать программу. Небольшие программы, хотя трудно сказать, какие программы небольшие, а какие нет, можно рассматривать целиком. Более сложные программы лучше разбить на части, которые можно рассматривать как самостоятельные программы. Так их лучше создать, легче отладить и проверить.
Я не готов спорить, но считаю, что программу удобнее начинать с описания на обычном языке. И в этом смысле я считаю, что программирование не следует путать с написанием кода программы. Когда программа описана обычными словами, вам легче определить, например, какой язык программирования выбрать для создания кода программы.
Ближе всего к записи программы с помощью двоичных чисел, язык ассемблер. Для него характерно соответствие команд языка двоичным командам, понятным процессору. Но кодирование программ на ассемблере требует больших усилий и ближе к искусству, чем к формальным операциям. Более универсальны и легче в применении языки высокого уровня, как Бэйсик или Си. И давно для записи программ в общем виде используют графический язык, а в последнее время появились и «переводчики» с этого языка на язык процессоров.
Кроме языков программирования общего применения, всегда существовала некоторая специализация языков программирования, и существовали специализированные языки. К последним я бы отнёс и язык программирования модуля Arduino.
Всё, что нужно сказать модулю, чтобы он сделал что-то нужное нам, организовано в удобный набор команд. Но вначале о том, что нам нужно от Arduino?
Модуль можно использовать в разных качествах - это и сердце (или голова) робота, это и основа прибора, это и удобный конструктор для освоения работы с микроконтроллерами и т.д.
Выше мы уже использовали простые программы для проверки подключения модуля к компьютеру. Кому-то они могут показаться слишком простыми, а поэтому не интересными, но любые сложные программы состоят из более простых фрагментов, похожих на те, с которыми мы уже знакомились.
Давайте посмотрим, о чём нам может рассказать самая простая программа «Помигать светодиодом».
int ledPin = 13;
pinMode (ledPin, OUTPUT);
digitalWrite (ledPin, HIGH);
digitalWrite (ledPin, LOW);
Вначале вспомним, что такое светодиод. В сущности это обычный диод, у которого, благодаря его конструкции, при протекании тока в прямом направлении начинает светиться переход. То есть, чтобы светодиод светился, нужно чтобы через него протекал ток, а, значит, к светодиоду следует приложить напряжение. А чтобы ток не превысил допустимого значения, последовательно со светодиодом следует включить резистор, который называют токоограничительным (см. Приложение А, цифровой выход). Напряжение к светодиоду прикладывает микроконтроллер, составляющий основу модуля Arduino. У микроконтроллера, кроме процессора, выполняющего наши команды, есть один или несколько портов ввода-вывода. Не вдаваясь в рассмотрение конкретного устройства порта, скажем так - когда вывод порта работает на выход, его можно представить как выход цифровой микросхемы с двумя состояниями, включено и выключено (есть напряжение на выходе, нет напряжения на выходе).
Но этот же вывод порта может работать и как вход. В этом случае его можно представить, например, как вход цифровой микросхемы – на вход подаётся логический уровень, высокий или низкий (см. Приложение А, цифровой ввод).
Как мы мигаем светодиодом:
Включить выходной вывод порта. Выключить вывод порта.
Но процессор работает очень быстро. Мы не успеем заметить мигания. Чтобы заметить это мигание, нам нужно добавить паузы. То есть:
Включить выходной вывод порта. Пауза 1 секунда.
Выключить вывод порта.
Пауза 1 секунда.
Это наша программа. Процессор прочитает первую команду и включит вывод, светодиод загорится. Затем процессор сделает паузу в работе и выключить вывод, светодиод погаснет. Но он только один раз мигнул.
Повторение какого-либо процесса или набора команд называется в программировании циклом. Используются разные виды циклов. Есть цикл, который выполняется заданное число раз. Это цикл for. Есть циклы, которые выполняются до тех пор, пока не будет выполнено некоторое условие, которое является частью языковой конструкции цикла. А если условие не будет выполнено никогда, то цикл выполняется бесконечное число раз. Это бесконечный цикл.
Я не думаю, что микроконтроллеры используются с программами того вида, который приведён выше. То есть, один раз выполнено несколько команд и больше контроллер не работает. Как правило, он работает постоянно, как только на него подаётся питающее напряжение. А, значит, микроконтроллер должен работать в бесконечном цикле.
Именно об этом говорит функция void loop(), loop - это петля, замкнутый цикл. Условия прекращения работы цикла нет, а, следовательно, нет условия его завершения.
Кроме того, мы должны сообщить модулю Arduino, какой вывод порта и как мы хотим использовать, для выхода (OUTPUT) или для входа (INPUT). Этой цели служит функция void setup(), которая для языка Arduino является обязательной, даже если она не используется, и команда pinMode(), для задания режима работы вывода.
pinMode (ledPin, OUTPUT);
И ещё, языковая конструкция использует переменные для определения номера вывода:
int ledPin = 13;
Использование переменных удобно. Решив, что вы будете использовать не вывод 13, а 12, вы внесёте изменение только в одной строке. Особенно сильно это сказывается в больших программах. Имя переменной можно выбирать по своему усмотрению, но, как правило, оно должно быть только символьным, и часто количество символов ограничивается. Если вы неверно зададите имя переменной, думаю, компилятор вас поправит.
Функция digitalWrite (ledPin, HIGH) устанавливает заданный вывод в состояние с высоким уровнем, то есть включает вывод.
А delay (1000), как вы уже поняли, означает паузу в 1000 миллисекунд или 1 секунду.
Осталось понять, что означают такие приставки, как int, void. Любые значения, любые переменные размещаются в памяти, как и команды программы. В ячейки памяти записываются числа зачастую из 8 битов. Это байт. Но байт - это числа от 0 до 255. Для записи больших чисел нужно два байта или больше, то есть, две или больше ячеек памяти. Чтобы процессору было ясно, как отыскать число, разные типы чисел имеют разные названия. Так число по имени byte, займёт одну ячейку, int (integer, целое) больше. Кроме того, функции, используемые в языках программирования, тоже возвращают числа. Чтобы определить, какой тип числа должна вернуть функция, перед функцией записывают этот тип возвращаемого числа. Но некоторые функции могут не возвращать числа, такие функции предваряют записью void (см. Приложение А, переменные).
Вот, сколько интересного может рассказать даже самая простая программа.
Обо всём этом вы, надеюсь, прочитаете в приложении. А сейчас проделаем простые эксперименты, используя только то, что мы уже знаем из возможностей языка. Первое, заменим переменную типа int, которая занимает много места в памяти, на byte - одно место, одна ячейка памяти. Посмотрим, что у нас получится.
byte ledPin = 13;
pinMode (ledPin, OUTPUT);
digitalWrite (ledPin, HIGH);
digitalWrite (ledPin, LOW);
После компиляции и загрузки программы в модуль мы не заметим изменений в работе программы. Хорошо. Тогда изменим программу так, чтобы заметить изменения в её работе.
Для этого мы заменим число в функции delay (1000) переменной, назвав её my_del. Эта переменная должна быть целым числом, то есть, int.
int my_del = 5000;
Не забывайте заканчивать каждую команду точкой с запятой. Внесите изменения в программу, скомпилируйте её и загрузите в модуль. Затем поменяйте переменную и повторите компиляцию и загрузку:
byte my_del = 5000;
Разница, уверен, получится ощутимая.
Проделаем ещё один эксперимент с изменением длительности пауз. Уменьшение длительности пауз выполним, скажем, пять раз. Сделаем паузу в 2 секунды, а затем будем увеличивать тоже пять раз. И вновь сделаем паузу в 2 секунды. Цикл, выполняемый заданное количество раз, называется циклом for и записывается он так:
for (int i = 0; i<5; i++)
что-то, что выполняется в цикле for
Для выполнения цикла ему нужна переменная, у нас это i, переменной нужно задать начальное значение, которое мы ей и присвоили. Затем следует условие завершения работы цикла, у нас i меньше 5. А запись i++ - это характерная для языка Си запись увеличения переменной на единицу. Фигурные скобки ограничивают набор команд, подлежащих выполнению в цикле for. В других языках программирования могут быть другие ограничители для выделения блока кода функции.
Внутри цикла мы выполняем то же, что и раньше, с небольшими изменениями:
for (int i = 0; i<5; i++)
digitalWrite (ledPin, HIGH);
digitalWrite (ledPin, LOW);
my_del = my_del - 100;
Об изменении записи паузы мы говорили выше, а изменение самой паузы достигается уменьшением переменной на 100.
Для второго цикла мы запишем этот же блок кода, но переменную длительности паузы будем увеличивать на 100.
for (int i = 0; i<5; i++)
digitalWrite (ledPin, HIGH);
digitalWrite (ledPin, LOW);
Вы заметили, что запись уменьшения паузы и её увеличения выглядят по-разному. Это тоже особенность языка Си. Хотя для ясности следовало повторить эту запись, изменив только знак минус на плюс. Итак, мы получаем такую программу:
int ledPin = 13;
int my_del = 1000;
pinMode (ledPin, OUTPUT);
for (int i = 0; i<5; i++)
digitalWrite (ledPin, HIGH);
digitalWrite (ledPin, LOW);
for (int i = 0; i<5; i++)
digitalWrite (ledPin, HIGH);
digitalWrite (ledPin, LOW);
Скопируем код нашей программы в программу Arduin, скомпилируем её и загрузим в модуль. Изменение длительности пауз заметно. И будет ещё заметнее, попробуйте, если цикл for выполнить, скажем, раз 8.
То, что мы сейчас сделали, делают и профессиональные программисты - имея готовую программу, её легко можно модифицировать под свои нужды или желания. Поэтому все свои программы они хранят. Что я советую делать и вам.
Что мы упустили в своём эксперименте? Мы не прокомментировали нашу работу. Для добавления комментария используется либо двойная «прямая» косая черта, либо одиночная, но со звёздочками (см. Приложение А). Я советую вам это сделать самостоятельно, поскольку вернувшись к программе через некоторое время, вы легче в ней разберётесь, если будут пояснения, что вы делаете в том или ином месте программы. И ещё советую в папке с каждой программой хранить её описание на обычном языке, выполненное в любом текстовом редакторе.
Самая простая программа «помигать светодиодом» может послужить ещё для десятка экспериментов (даже с одним светодиодом). Мне кажется эта часть работы, придумывать, что ещё можно сделать интересного, самая интересная. Если вы обратитесь к приложению, где описан язык программирования, к разделу «управление программой», то можно заменить цикл for на другой вид цикла. И попробовать, как работают другие виды цикла.
Хотя процессор микроконтроллера, как любой другой, может производить вычисления (для того его и придумывали), и это используется, например, в приборах, всё-таки наиболее характерной операцией для микроконтроллера будет установка выхода порта в высокое или низкое состояние, то есть, «помигать светодиодом», как реакция на внешние события.
О внешних событиях микроконтроллер узнаёт, в основном, по состоянию входов. Настроив выводы порта на цифровой вход, мы можем следить за ним. Если исходное состояние входа - высокий уровень, а событие вызывает переход входа в низкое состояние, то мы можем что-то сделать, реагируя на это событие.
Самый простой пример - на входе кнопка. Когда кнопка не нажата, вход в высоком состоянии. Если нажать кнопку, то вход переходит в низкое состояние, а мы можем «зажечь» светодиод на выходе. При следующем нажатии на кнопку светодиод можно погасить.
Это опять пример простой программы. Даже начинающему она может показаться неинтересной. Однако и эта простая программа может найти вполне полезное применение. Приведу только один пример: мы будем после нажатия на кнопку не зажигать светодиод, а помигаем (определённым образом). И светодиод возьмём с инфракрасным излучением. В результате мы получим пульт управления. Вот такая простая программа.
В разных версиях программы есть различия в списке примеров. Но можно обратиться к руководству по языку в приложении, где есть пример и схема программы (в разделе примеров, названном «приложение») для работы с вводом. Я скопирую программу:
int ledPin = 13;
pinMode (ledPin, OUTPUT);
pinMode (inPin, INPUT);
if (digitalRead(inPin) == HIGH)
digitalWrite(ledPin, HIGH);
digitalWrite (ledPin, LOW);
И, как вы видите, совершенно новую программу мы получаем, модифицируя старую. Теперь светодиод будет мигать только тогда, когда нажата кнопка, которая присоединена к выводу 2. Вывод 2 через резистор 10 кОм присоединён к общему проводу (земле, GND). Кнопка одним концом присоединена к питающему напряжению +5В, а другим концом к выводу 2.
В программе мы встречаем новую языковую конструкцию if из раздела управления программой. Читается она так: если выполняется условие (заключённое в скобках), то выполняется блок программы, заключённый в фигурные скобки. Обратите внимание, что в условии (digitalRead(inPin) == HIGH) равенство входа высокому состоянию выполнено с помощью двух знаков равенства! Очень часто в спешке об этом забывается, и условие получается неверным.
Программу можно скопировать и загрузить в модуль Arduino. Однако, чтобы проверить работу программы, понадобиться внести некоторые изменения в конструкцию модуля. Впрочем, это зависит от разновидности модуля. Оригинальный модуль имеет розетки для соединения с платами расширения. В этом случае можно вставить подходящие одножильные провода в нужные места разъёма. Мой модуль имеет ножевые контакты для соединения с платами расширения. Я могу либо поискать подходящий разъём, либо, что дешевле, использовать подходящую панельку для микросхемы в корпусе DIP.
Второй вопрос - как найти у модуля те выводы, которые используются в программе?
С этим вопросом поможет разобраться картинка, которую я взял с сайта: http://robocraft.ru/.
Рис. 4.1. Расположение и назначение выводов контроллера и модуля Arduino
Все выводы моего модуля CraftDuino промаркированы, так что найти нужный вывод не составит труда. Можно подключать кнопку и резистор и проверять работу программы. Кстати, на вышеупомянутом сайте RoboCraft весь процесс отображён на картинках (но программа использует не совсем такие выводы!). Советую посмотреть.
Многие микроконтроллеры в своём составе имеют дополнительные аппаратные устройства. Так Atmega168, на основе которого собран модуль Arduino имеет UART, встроенный блок для связи с другими устройствами с помощью последовательного обмена данными. Например, с компьютером через COM-порт. Или с другим микроконтроллером с помощью его встроенного блока UART. Есть ещё и аналого-цифровой преобразователь. И формирователь широтно- импульсной модуляции.
Использование последнего иллюстрирует программа, которую я тоже скопирую с сайта RoboCraft. Но программу можно взять и из приложения. И, возможно, она есть в примерах программы Arduino.
// Fading LED by BARRAGAN
int value = 0; // переменная для хранения нужного значения
int ledpin = 9; // светодиод подключен к digital pin 9
// Нет необходимости вызвать функцию pinMode
for(value = 0 ; value <= 255; value+=5) // постепенно зажигаем светодиод
analogWrite(ledpin, value); // значение вывода (от 0 до 255)
delay(30); // ждѐм 🙂
for(value = 255; value >=0; value-=5) // постепенно гасим светодиод
analogWrite(ledpin, value);
Если в предыдущей программе новой для нас была функция digitalRead(inPin), чтение цифрового ввода, то в этой программе новая для нас функция analogWrite(ledpin, value), хотя параметры этой функции - уже знакомые нам переменные. Об использовании аналогового входа, использовании АЦП (аналого-цифрового преобразователя), мы поговорим позже. А сейчас вернёмся к общим вопросам программирования.
Программирование это то, что доступно всем, но потребуется время, чтобы освоить и программирование, и какой-либо язык программирования. Сегодня есть ряд программ, помогающих освоить именно программирование. И одна из них имеет непосредственное отношение к модулю Arduino. Называется она Scratch for Arduino или сокращённо S4A. Найти и скачать эту программу можно по адресу: http://seaside.citilab.eu/scratch/arduino. Я не знаю, как точно переводится название программы, но «to begin from scratch» переводится, как «начать с нуля».
На сайте проекта S4A есть версии для Windows и Linux, но для последней операционной системы готовая к установке программа в версии дистрибутива Debian. Не хочу сказать, что её нельзя использовать с другими дистрибутивами Linux, но вначале посмотрим, как работать в программе с модулем Arduino в Windows.
После установки программы обычным образом можно настроить интерфейс на русский язык, используя переключатель языков.
Рис. 4.2. Переключатель языков интерфейса программы
Первый значок инструментальной панели, если его нажать, отображает все возможные языки интерфейса программы. Русский язык можно найти в разделе…
Рис. 4.3. Список языков для использования в интерфейсе программы
… отмеченном, как «больше…».
Если ничего не предпринимать, то надпись в правом окне «Searching board…» остаётся, но модуль не находится. Чтобы модуль Arduino подключить к программе S4A, следует загрузить с сайта проекта ещё кое-что.
Рис. 4.4. Файл для загрузки в модуль Arduino для S4A
Этот файл не что иное, как программа для Arduino (Sketch). То есть, текстовый файл, который можно скопировать в редактор Arduino, откомпилировать и загрузить в модуль. После выхода из программы Arduino можно запустить программу S4A и теперь модуль находится.
Рис. 4.5. Подключение модуля к программе
Аналоговые входы модуля не подключены, как и цифровые, поэтому значения, отображаемые для модуля, постоянно меняются произвольным образом.
Начать свой путь в IT бывает очень сложно хотя бы просто потому, что глядя на окружающие технологии невозможно отделить «железный» интерес от программного. С одной стороны - желание создать устройство с безупречным внешним видом, множеством датчиков и безграничными возможностями, с другой - таинство обработки данных, стремление максимально увеличить быстродействие, не пренебрегая функциональностью. Arduino - первый шаг к большим изобретениям, не требующий ни глубоких знаний схемотехники, ни опыта в программировании.
Что такое Arduino
Если называть вещи своими именами, то Arduino - это конструктор для тех, кому надоело созидать бесполезные образы и захотелось хоть немного наделить их жизнью. В самом простейшем случае Arduino - печатная плата, на которой расположен контроллер, кварцевый генератор, АЦП/ЦАП, несколько разъёмов, диодов и кнопок. Остальное - дело рук хозяина: хотите - создавайте робота, хотите - программно-аппаратную платформу для «умного» дома, ну или забудьте про практическую пользу и развлекайтесь .
Конечно, в зависимости от того. насколько далеко вы хотите зайти в своих экспериментах, хотите ли вы получать фильтрованное удовольствие или сделать из Arduino платформу для собственного заработка, вам придётся совершенствоваться и в проектировании железа, и в изучении языков программирования. О последнем сегодня чуть подробнее.
Arduino достаточно ограниченная платформа в плане возможностей программирования, особенно в сравнении с Raspberry Pi. В силу того, что порог входа неприлично низкий (базовый Tutorial занимает 3 листа формата A4), то рассчитывать на изобилие языков без подключения дополнительных модулей не приходится. За основу здесь принят C/C++ , но с использованием различных IDE и библиотек вы получите доступ к оперированию Python, C#, Go, а также таким детским развлечениям, как Snap! и ArduBlock. О том как, когда и кому их использовать, поговорим далее.
C/C++
Базовый язык платформы Arduino, который с некоторыми доработками и упрощениями используется в стандартной программной оболочке. Найти все доступные команды «для новичка» можно , но никто не мешает вам воспользоваться исходными возможностями языка C++, никаких надстроек не потребуетс. Если же есть желание поиграть с «чистым» C, то к вашим услугам программа , предназначенная, как следует из названия, для взаимодействия ОС Windows и МК серии AVR, которые и используются на Arduino. Более подробное руководство можете прочитать вот .
Ardublock
Временно отойдем от языков взрослых к любимому ребятней языку Scratch, а вернее к его адаптации - Ardublock. Здесь всё тоже самое, но с адаптацией к вашей платформе: цветные блоки, конструктор, русские названия, простейшая логика. Такой вариант здорово подойдет даже тем, кто с программированием не знаком вовсе. Подобно тому, как в языке Logo вы можете перемещать виртуальную черепашку по виртуальной плоскости, здесь с помощью нехитрых операций вы можете заинтересовать ребенка реальной интерпретацией его программных действий.
Да, кстати, для использования необходимо на вашу стандартную среду Arduino IDE установить . Последние версии лучше не хватать, они довольно сложные, для начала подойдет датированная концом 2013 года. Для установки скачанный файл переименовываем в «ardublock-all» и запихиваем в папку «Мои документы/Arduino/tools/ArduBlockTool/tool». Если её не существует - создаем. Если что-то не поняли, то вот более подробно.
Snap!
По сравнению с Ardublock, Snap! имеет расширенные возможности в виде дополнительных блоков, возможности использования списков и функций. То есть Snap! в общем и целом уже похож на взрослый язык программирования, не считая, что вам по прежнему необходимо играть в конструктор кода.
Для того, чтобы использовать этот язык, придется сходить на сайт snap4arduino.org и скачать необходимые компоненты для вашей ОС. Инструкции по установке, использованию и видеопримеры ищите здесь же.
Python
Формально программировать на Arduino вы можете используя хоть язык Piet, просто потому что при должном упорстве вы скомпилируете в машинный код что угодно. Но в силу того, что Python - один из наиболее популярных языков с практически оптимальным сочетанием сложность\возможности, то обойти стороной его применяемость в Arduino было бы нелепо. Начать изучение Python вы можете с нашего бесплатного .
Итак, для этого вам понадобится библиотеки PySerial (ранее, возможно, вы использовали её для общения с портами компьютера) и vPython . О том, как правильно всё настроить и заставить в конечном счёте работать, можете соответственно почитать и .
Go и другие языки.
Подобно тому, как Arduino взаимодействует с Python через библиотеку PySerial, он может взаимодействовать и с , и c Java , и с HTML , и с чем только захотите. Arduino - достаточно популярная платформа, чтобы такой банальный вопрос, как выбор удобного языка, не остановил очередного исследователя. Единственное, что требуется от владельца этой маленькой платы - задумать что-нибудь удивительно интересное, а удобный инструмент неизбежно найдётся.
Эта вводная статья для тех, кто уже успел распаковать со своим ребенком десяток-другой цветных коробок от конструкторов, построил сотни разнообразных конструкций и заполнил деталями от Лего все доступные емкости в чулане. Если вы готовы перейти на следующий уровень: с электроникой, микроконтроллерами, датчиками и умными устройствами – значит, пришло время для экспериментов с Ардуино!
В этой серии статей мы соберем самое главное, что нужно узнать об Ардуино, чтобы начать заниматься с детьми самостоятельно. Даже если вы никогда не брали в руки паяльник и слова «контроллер» и «контроллёр» для вас имеют примерно схожий смысл, можете быть уверенными – у вас все равно все получится! Мир электроники и робототехники сегодня полон простых и очень удобных решений, позволяющих практически с нуля создавать очень интересные проекты. Наш учебник поможет вам быстро сориентироваться и сделать первые шаги.
Говоря бытовым языком, Ардуино – это , в которую можно воткнуть множество разных устройств и заставить их работать вместе с помощью программы, написанной на языке Ардуино в специальной среде программирования.
Чаще всего плата выглядит вот так:
На рисунке показана одна из плат Ардуино – Arduino Uno. Мы изучим ее подробнее на следующих уроках.
В плату можно втыкать провода и подключать множество разных элементов. Чаще всего, для соединения используется макетная плата для монтажа без пайки. Можно добавлять светодиоды, датчики, кнопки, двигатели, модули связи, реле и создавать сотни вариантов интересных проектов умных устройств. Плата Ардуино – это умная розетка, которая будет включать и выключать все присоединенное в зависимости от того, как ее запрограммировали.
Вся работа над проектом разбивается на следующие этапы:
- Придумываем идею и проектируем.
- Собираем электрическую схему. Тут нам пригодится макетная плата, упрощающая монтаж элементов. Безусловно, понадобятся навыки работы с электронными приборами и умение .
- Подключаем к компьютеру через USB.
- и записываем ее в плату буквально нажатием одной кнопки на экране в .
- Отсоединяем от компьютера. Теперь устройство будет работать автономно – при включении питания оно будет управляться той программой, которую мы в него записали.

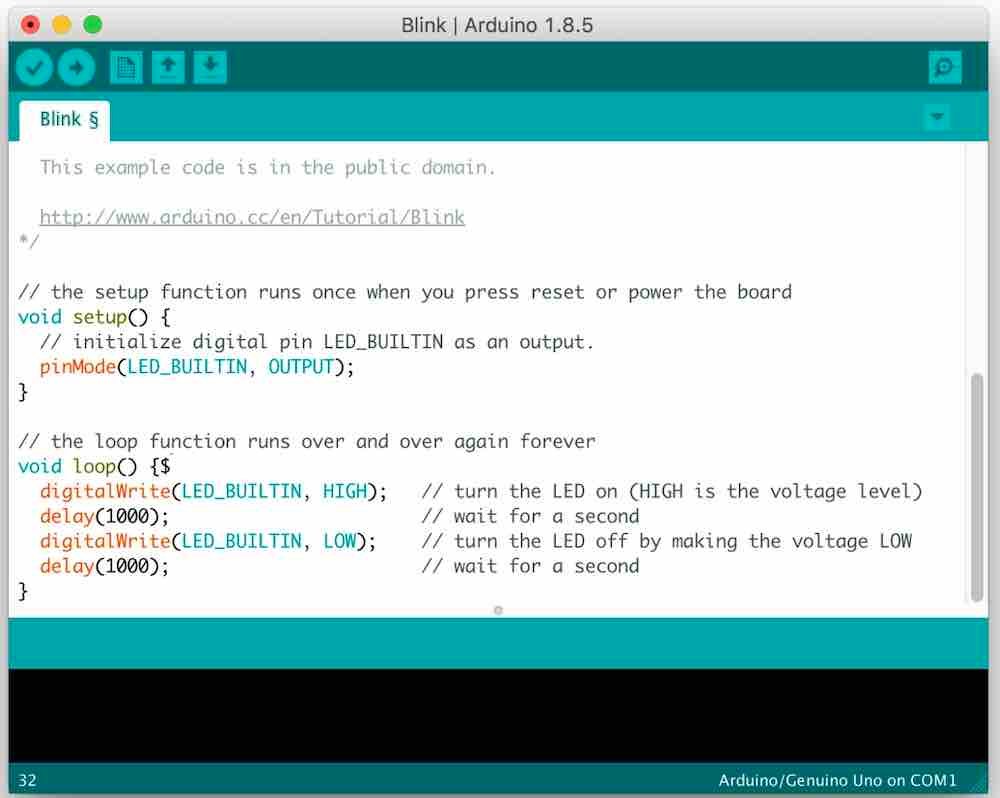

Программа и среда программирования выглядят вот так:
На экране показана программа (на сленге ардуинщиков текст программы называется “скетч”), которая будет мигать лампочкой, подсоединенной к 13 входу на плате Ардуино UNO. Как видим, программа вполне проста и состоит из понятных для знающих английский язык инструкций. В языке программирования Arduino используется свой диалект языка C++, но все возможности C++ поддерживаются.
Есть и другой вариант написания кода – визуальный редактор. Тут не нужно ничего писать – можно просто перемещать блоки и складывать из них нужный алгоритм. Программа загрузится в подключенную плату одним нажатием кнопки мыши!
В целом все выглядит довольно понятно, не так ли? Осталось разобраться в деталях.
Быстрый старт с Arduino
Для начала давайте поймем, с чем же и чем же мы собираемся заниматься. Что такое Ардуино и как его использовать? Если вы уже знакомы с темой – можете смело перескочить дальше. Если нет – давайте вместе выполним короткое погружение.
Ардуино – это…
Ардуино – это не бренд и не название поставщика конструкторов. Это общее название для целого семейства различных технологий и открытой платформы, в которую входят как аппаратные устройства (платы контроллеров и совместимое оборудование), так и софт, предназначенный для управления железками. По сути своей, Ардуино – это инфраструктура и среда, в которой можно собирать совместимые между собой электронные и механические компоненты в единое устройство, а потом через обычный компьютер за две минуты запрограммировать поведение этих самых железок так, как нам нужно.
Ардуино – это мостик из виртуального компьютерного мира в мир реальных вещей и устройств. Написав программу на обычном компьютере, мы управляем с ее помощью не виртуальными объектами, а вполне себе реальными датчиками, двигателями, экранами. Мы меняем мир вокруг себя – просто программируя на компьютере, используя бесплатный софт и множество уже готовых примеров библиотек.
Свое название технология получила, как это часто бывает, довольно случайно. Источником вдохновения послужил бар, в котором будущие создатели Ардуино любили выпить по кружечке чая. Называлось заведение именно так – Arduino, по имени главной исторической личности города Ивреа, короля Ардуино. Король какого-то яркого следа в истории не оставил и прослыл неудачником, но благодаря команде разработчиков новой платформы обрел новую популярность и сейчас известен миллионам людей по всему земному шару.
Почему Ардуино?
Вся прелесть Ардуино заключается в следующих простых преимуществах:
- Простота. Да, да – именно простота (хотя Лего и другие игрушки, без сомнения, привычнее, но мы сравниваем не с ними). Для юных разработчиков электроники Ардуино «прячет» огромное количество разнообразных технических вопросов. Многие достаточно сложные проекты можно создавать очень быстро, без длительного погружения в детали. А это ведь очень важно для ребенка – не утратить интерес до первого полученного своими руками результата.
- Популярность. Ардуино крайне популярна, вы сможете без труда найти ответы на любые вопросы на многочисленных форумах или сайтах. Сообщество Ардуино обширно и дружелюбно – там относительно мало прожженных жизнью снобов-инженеров и полно любителей и начинающих, с удовольствием делящихся своей радостью от найденного и узнанного. Это, конечно, откладывает отпечаток на качество советов, но как правило, даже самые сложные вопросы могут быть быстро решены с помощью форумов и сайтов.
- Доступность. И сама технология, и практически весь софт выпускаются под открытыми лицензиями и вы можете свободно использовать чужие наработки, схемы, причем во многих случаях даже для коммерческого использования. Это экономит много времени и позволяет двигаться большими шагами, опираясь на опыт предыдущих исследователей.
- Дешевизна. Комплект для первых занятий электроникой и программированием можно купить менее чем за 500 рублей. Полноценные курсы робототехники возможны при . Никакая другая технология не позволит вам так быстро и так эффективно войти в мир реальной учебной робототехники.
С чего начать?
Если вы хотите заниматься робототехникой с использованием Ардуино, то вам понадобится такой вот джентельменский набор:
- с USB кабелем для подключения к компьютеру.
- и провода.
- Комплект базовых электронных компонентов и переходник для батарейки типа крона.
- Установленная на компьютер среда
В дальнейшем, если занятия действительно увлекут и будет желание продолжить эксперименты, то список оборудования будет расширяться:
- Экраны и индикаторы.
- Двигатели и , реле и .
- Модули связи.
- Разнообразные дополнительные модули и (шилды)
Если первые шаги дадут результат, со временем вы будете узнавать половину людей, стоящих в очереди на почте (если до сих пор вы их еще не знаете), а почтальоны при встрече будут узнавать вас в лицо и нервно перебегать на другую сторону дороги.
Как купить Ардуино?
Прежде чем узнать что-то полезное, надо сначала купить что-то полезное. Для экспериментов с электроникой вам понадобится та сама электроника в виде конструктора или отдельных плат. Рекомендуется купить не очень дорогой отечественный набор с основными компонентами и затем уже заказать себе с Алиэкспресса датчики, двигатели, контроллеры и другие сокровища.
Вот несколько наиболее интересных и привлекательных по цене вариантов для покупки платы и наборов для первых уроков:
 Небольшой и очень дешевый стартовый набор, в котором есть все необходимое для первых проектов
|
 Очень качественный стартовый набор от известного производителя Keyestudio
|
 Классический стартовый набор Ардуино, которого хватит на десятки разных проектов
|
 Продвинутый стартовый набор Robotlinking c Arduino UNO и Mega2560. Инструкция и удобная коробка
|
 Простой набор с макетной платой, светодиодами, резисторами и проводами для соединения
|
 Необычный набор для быстрого прототипирования с удобными разъемами RJ11 – справится даже маленький ребенок!
|
Если вы все-таки захотите купить плату Arduino отдельно, то вот несколько интересных ссылок:
 Качественная плата Arduino UNO R3 на CH340G. Комплект без кабеля с минимальной ценой около 220 рублей
|
 Плата MegaPower Uno на базе оригинальных ATmega328 R3, FTDI FT232RL
|
 Отличный вариант от KeyeStudio – UNO R3 MEGA328P ATMEGA16U2 с совмещенным Sensor Shield
|
Подводим итоги урока
В этой короткой начальной статье мы с вами узнали, что такое Ардуино, почему эту технологию называют именно так, как выглядят типичные проекты с использованием контроллеров Arduino. Начать создавать интересные технические проекты очень просто – для этого не обязательно быть электронщиком. Просто возьмите плату ардуино, соберите с ее помощью нужную электронную схему (можно найти много готовых примеров в интернете), подключите контроллер к компьютеру и загрузите программу. Умное устройство готово!
В следующих уроках мы с вами узнаем, как работает контроллер, разберем устройство платы Arduino Uno и запустим свой первый проект.
Полезные ссылки на учебники и сайты по Ардуино
Официальные сайты ардуино:
- “Почти” официальный сайт на русском: http://arduino.ru/
Отличные сайты с большим объемом полезной информации
Изучение микроконтроллеров кажется чем-то сложным и непонятным? До появления Арудино - это было действительно не легко и требовало определенный набор программаторов и прочего оборудования.
Это своего рода электронный конструктор. Изначальная задача проекта - это позволить людям легко обучаться программированию электронных устройств, при этом уделяя минимальное время электронной части.
Сборка сложнейших схем и соединение плат может осуществляться без паяльника, а с помощью перемычек с разъёмными соединениями «папа» и «мама». Так могут подключаться как навесные элементы, так и платы расширения, которые на лексиконе ардуинщиков зовут просто «Шилды» (shield).
Какую первую плату Arduino купить новичку?
Базовой и самой популярной платой считается . Эта плата размером напоминает кредитную карту. Довольно крупная. Большинство шилдов которые есть в продаже идеально подходят к ней. На плате для подключения внешних устройств расположены гнезда.
В отечественных магазинах на 2017 год её цена порядка 4-5 долларов. На современных моделях её сердцем является Atmega328.
Изображение платы ардуино и расшифровка функций каждого вывода, Arduino UNO pinout
Микроконтроллер на данной плате это длинна микросхема в корпусе DIP28, что говорит о том, что у него 28 ножек.
Следующая по популярности плата, стоит почти в двое дешевле предыдущей - 2-3 доллара. Это плата . Актуальные платы построены том же Atmega328, функционально они аналогичны с UNO, различия в размерах и решении согласования с USB, об этом позже подробнее. Еще одним отличием является то, что для подключения к плате устройств предусмотрены штекера, в виде иголок.
Количество пинов (ножек) этой платы совпадает, но вы можете наблюдать что микроконтроллер выполнен в более компактном корпусе TQFP32, в корпусе добавлены ADC6 и ADC7, другие две «лишних» ножки дублируют шину питания. Её размеры довольно компактные - примерно, как большой палец вашей руки.
Третья по популярности плата - это , на ней нет USB порта для подключения к компьютеру, как осуществляется связь я расскажу немного позже.
Это самая маленькая плата из всех рассмотренных, в остальном она аналогична предыдущим двум, а её сердцем является по-прежнему Atmega328. Другие платы рассматривать не будем, так как это статья для начинающих, да и сравнение плат - это тема отдельной статьи.
В верхней части схема подключения USB-UART, пин «GRN» - разведен на цепь сброса микроконтроллера, может называться по иному, для чего это нужно вы узнаете далее.
Если UNO удобна для макетирования, то Nano и Pro Mini удобны для финальных версий вашего проекта, потому что занимают мало места.
Как подключить Arduino к компьютеру?
Arduino Uno и Nano подключаются к компьютеру по USB. При этом нет аппаратной поддержки USB порта, здесь применено схемное решение преобразования уровней, обычно называемое USB-to-Serial или USB-UART (rs-232). При этом в микроконтроллер прошит специальный Arduino загрузчик, который позволяет прошиваться по этим шинам.
В Arduino Uno реализована эта вязь на микроконтроллере с поддержкой USB - ATmega16U2 (AT16U2). Получается такая ситуация, что дополнительный микроконтроллер на плате нужен для прошивки основного микроконтроллера.
В Arduino Nano это реализовано микросхемой FT232R, или её аналогом CH340. Это не микроконтроллер — это преобразователь уровней, этот факт облегчает сборку Arduino Nano с нуля своими руками.
Обычно драйвера устанавливаются автоматически при подключении платы Arduino. Однако, когда я купил китайскую копию Arduino Nano, устройство было опознано, но оно не работало, на преобразователе была наклеена круглая наклейка с данными о дате выпуска, не знаю нарочно ли это было сделано, но отклеив её я увидел маркировку CH340.
До этого я не сталкивался с таким и думал, что все USB-UART преобразователи собраны на FT232, пришлось скачать драйвера, их очень легко найти по запросу «Arduino ch340 драйвера». После простой установки - всё заработало!
Через этот же USB порт может и питаться микроконтроллер, т.е. если вы подключите его к адаптеру от мобильного телефона - ваша система будет работать.
Что делать если на моей плате нет USB?
Плата Arduino Pro Mini имеет меньшие габариты. Это достигли тем что убрали USB разъём для прошивки и тот самый USB-UART преобразователь. Поэтому его нужно докупить отдельно. Простейший преобразователь на CH340 (самый дешевый), CPL2102 и FT232R, продаётся стоит от 1 доллара.
При покупке обратите внимание на какое напряжение рассчитан этот переходник. Pro mini бывает в версиях 3.3 и 5 В, на преобразователях часто расположен джампер для переключения напряжения питания.
При прошивке Pro Mini, непосредственно перед её началом необходимо нажимать на RESET, однако в преобразователях с DTR это делать не нужно, схема подключения на рисунке ниже.
Стыкуются они специальными клеммами «Мама-Мама» (female-female).
Собственно, все соединения можно сделать с помощью таких клемм (Dupont), они бывают как с двух сторон с гнездами, так и со штекерами, так и с одной стороны гнездо, а с другой штекер.
Как писать программы для Arduino?
Для работы со скетчами (название прошивки на языке ардуинщиков), есть специальная интегрированная среда для разработки Arduino IDE, скачать бесплатно её можно с официального сайта или с любого тематического ресурса, с установкой проблем обычно не возникает.
Так выглядит интерфейс программы. Писать программы можно на специально разработанном для ардуино упрощенном языке C AVR, по сути это набор библиотек, который называют Wiring, а также на чистом C AVR. Использование которого облегчает код и ускоряет его работу.
В верхней части окна присутствует привычное меню, где можно открыть файл, настройки, выбрать плату, с которой вы работаете (Uno, Nano и много-много других) а также открыть проекты с готовыми примерами кода. Ниже расположен набор кнопок для работы с прошивкой, назначение клавиш вы увидите на рисунке ниже.
В нижней части окна - область для вывода информации о проекте, о состоянии кода, прошивки и наличии ошибок.
Основы программирования в Arduino IDE
В начале кода нужно объявить переменные и подключить дополнительные библиотеки, если они имеются, делается это следующим образом:
#include biblioteka.h; // подключаем библиотеку с названием “Biblioteka.h”
#define peremennaya 1234; // Объявляем переменную со значением 1234
Команда Define дают компилятору самому выбрать тип переменной, но вы можете его задать вручную, например, целочисленный int, или с плавающей точкой float.
int led = 13; // создали переменную “led” и присвоили ей значение «13»
Программа может определять состояние пина, как 1 или 0. 1 -это логическая единица, если пин 13 равен 1, то напряжение на его физической ножке будет равняться напряжению питания микроконтроллера (для ардуино UNO и Nano - 5 В)
Запись цифрового сигнала осуществляется командой digitalWrite (пин, значение), например:
digitalWrite(led, high); //запись единицы в пин 13(мы его объявили выше) лог. Единицы.
Как вы могли понять обращение к портам идёт по нумерации на плате, соответствующей цифрой. Вот пример аналогичного предыдущему коду:
digitalWrite (13, high); // устанавливаем вывод 13 в едиицу
Часто востребованная функция задержки времени вызывается командой delay(), значение которой задаётся в миллисекундах, микросекунды достигаются с помощью
delayMicroseconds() Delay (1000); //микроконтроллер будет ждать 1000 мс (1 секунду)
Настройки портов на вход и выход задаются в функции void setup{}, командой:
pinMode(NOMERPORTA, OUTPUT/INPUT); // аргументы - название переменной или номер порта, вход или выход на выбор
Понимаем первую программу «Blink»
В качестве своеобразного «Hello, world» для микроконтроллеров является программа мигания светодиодом, давайте разберем её код:
В начале командой pinMode мы сказали микроконтроллеру назначить порт со светодиодом на выход. Вы уже заметили, что в коде нет объявления переменной “LED_BUILTIN”, дело в том, что в платах Uno, Nano и других с завода к 13 выводу подключен встроенный светодиод и он распаян на плате. Он может быть использован вами для индикации в ваших проектах или для простейшей проверки ваших программ-мигалок.
Далее мы установили вывод к которому подпаян светодиод в единицу (5 В), следующая строка заставляет МК подождать 1 секунду, а затем устанавливает пин LED_BUILTIN в значение нуля, ждет секунду и программа повторяется по кругу, таким образом, когда LED_BUILTIN равен 1 - светодиод(да и любая другая нагрузка подключенная к порту) включен, когда в 0 - выключен.
Читаем значение с аналогового порта и используем прочитанные данные
Микроконтроллер AVR Atmega328 имеет встроенный 10 битный аналогово цифровой преобразователь. 10 битный АЦП позволяет считывать значение напряжение от 0 до 5 вольт, с шагом в 1/1024 от всего размаха амплитуды сигнала (5 В).
Чтобы было понятнее рассмотрим ситуацию, допустим значение напряжения на аналоговом входе 2.5 В, значит микроконтроллер прочитает значение с пина «512», если напряжение равно 0 - «0», а если 5 В - (1023). 1023 - потому что счёт идёт с 0, т.е. 0, 1, 2, 3 и т.д. до 1023 - всего 1024 значения.
Вот как это выглядит в коде, на примере стандартного скетча «analogInput»
int sensorPin = A0;
int ledPin = 13;
int sensorValue = 0;
pinMode(ledPin, OUTPUT);
sensorValue = analogRead(sensorPin);
digitalWrite(ledPin, HIGH);
delay(sensorValue);
digitalWrite(ledPin, LOW);
delay(sensorValue);
Объявляем переменные:
Ledpin - самостоятельно назначаем пин со встроенным светодиодом на выход и даём индивидуальное имя;
sensorPin - аналоговый вход, задаётся соответственно маркировке на плате: A0, A1, A2 и т.д.;
sensorValue - переменная для хранения целочисленного прочитанного значения и дальнейшей работы с ним.
Код работает так: sensorValue сохраняем прочитанное с sensorPin аналоговое значение (команда analogRead). - здесь работа с аналоговым сигналом заканчивается, дальше всё как в предыдущем примере.
Записываем единицу в ledPin, светодиод включается и ждем время равное значению sensorValue, т.е. от 0 до 1023 миллисекунд. Выключаем светодиод и снова ждем этот период времени, после чего код повторяется.
Таким образом положением потенциометра мы задаем частоту миганий светодиода.
Функция map для Арудино
Не все функции для исполнительных механизмов (мне ни одной не известно) в качестве аргумента поддерживают «1023», например, сервопривод ограничен углом поворота, т.е на пол оборотоа (180 градуов) (пол оборота) сервомоторчика максимальный аргумент функции равен «180»
Теперь о синтаксисе: map (значение которое мы переводим, минимальная величина входного, максимальная величина входного, минимальная выходного, максимальная выходного значения).
В коде это выглядит так:
(map(analogRead(pot), 0, 1023, 0, 180));
Мы считываем значение с потенциометра (analogRead(pot))от 0 до 1023, а на выходе получаем числа от 0 до 180
Значения карты величин:
На практике применим это к работе коду того-же сервопривода, взгляните на код с Arduino IDE, если вы внимательно читали предыдущие разделы, то он пояснений не требует.
И схема подключения.
Выводы Ардуино - очень удобное средство для обучения работы с микроконтроллерами. А если использовать чистый C AVR, или как его иногда называют «Pure C» - вы значительно уменьшите вес кода, и его больше поместиться в память микроконтроллера, в результате вы получите отличную отладочную плату заводского исполнения с возможностью прошивки по USB.
Мне нравится ардуино. Жаль, что её многие опытные программисты микроконтроллеров безосновательно ругают, что она слишком упрощена. Упрощен, в принципе, только язык, но никто не заставляет пользоваться именно им, плюс вы можете прошить микроконтроллер через ICSP разъём, и залить туда тот код, который вам хочется, без всяких ненужных Вам бутлоадеров.
Для тех, кто хочет проиграться с электроникой, как продвинутый конструктор - отлично подойдёт, а для опытных программистов как плата, не требующая сборки, тоже станет полезной!
Еще больше информации про Ардуино и особенности его использования в различных схемах смотрите в электронной книге - .
