Не шунтирующий реле регулятор. Активный шунт-регулятор. Зачем нужен шунтирующий регулятор напряжения

На сегодняшний день импульсные AC-DC преобразователи имеют лидирующие позиции среди аналогов. Наиболее популярной топологией для импульсных преобразований является обратноходовая топология. Еще одной причиной популярности является довольно простой и недорогой способ построения многоканального источника питания, который обеспечивается путем простого добавления дополнительных вторичных обмоток к трансформатору.

Как правило, обратная связь берется с выхода, требующего максимально точного выходного допуска. Затем этот выход определяет отношение напряжений для всех других вторичных обмоток. Однако, из-за эффекта рассеяния индуктивности не всегда возможно добиться нужных точностей регулировки выходных параметров для различных каналов, особенно в случае небольшой нагрузки (или ее отсутствия вовсе) на главном канале и полной загрузки вторичных каналов.

Пост-регуляторы и пред-нагрузки могут применяться для стабилизации выходных вторичных каналов. Однако их использование увеличивает конечную стоимость и снижает эффективность изделия, что делает их менее привлекательными для потребителей. Эта проблема встает особенно остро в связи с тенденциями ужесточения стандартов для источников питания в работе без нагрузки или находящихся в режиме ожидания.

Решение, представленное на изображении 1 называется «Активный шунт-регулятор» и позволяет достичь параметров в соответствии с вводимыми стандартами и при этом сохранить приемлемый бюджет конечного устройства.

Изображение 1. Активный шунт-регулятор для многоканальной обратноходовой топологии

Схема работает следующим образом. В то время, как выходы находятся в пределах регулирования, делитель напряжения R14 и R13 транзистор включен Q5, который отключает Q4 и Q1. Когда в этом режиме работы ток проходит через Q5 происходит небольшая предварительная нагрузка для выхода 5 В.

Номинальная разница напряжений 5 В выхода и 3,3 В выхода составляет 1,7 В. Когда нагрузка на выходе 3,3 В начинает увеличивать ток потребления без соответствующего увеличения тока на выходе 5 В, то напряжения на выходе 5 В будет увеличиваться относительно напряжения 3.3 В. В тот момент, когда разница в номинальных напряжениях превысит 100 мВ, Q5 закрывается, это вызывает открытие Q4 и Q1, что в свою очередь позволяет току выхода 5 В питать нагрузку на выходе 3,3 В и уменьшить разницу в дрейфе напряжения.

Ток через Q1 определяется возникающей разностью напряжений между главным и вторичным каналом и позволяет сохранить исходное отношение напряжений в не зависимости от нагрузки, даже в случае, когда выход 3.3. нагружен на 100%, 5 В работает без нагрузки. Согласованность Q5 и Q4 нивелирует температурный дрейф параметров, так как изменение VB-E одного транзистора компенсируется изменение на другом. Диоды D8 и D9 не требуются, но уменьшают рассеяние мощности в Q1, что избавляет от необходимости иметь радиатор.

Поскольку схема реагирует только на относительные различия между двумя напряжениями, она в значительной степени неактивна при полной нагрузке и малой нагрузке. Поскольку шунт подключен от выхода 5 В к выходу 3,3 В, активные потери мощности в схеме уменьшаются на 66% по сравнению с шунтирующим регулятором, который подключен к земле. В результате эффективность остается высокой при полной нагрузке, а энергопотребление во всем диапазоне нагрузки остается низким.

Генератор — это электрическая машина, которая преобразует механическую энергию вращения в энергию переменного тока. Переменный ток, вырабатываемый катушками генератора, выпрямляется диодами и заряжает лодочные аккумуляторы. Регулятор напряжения поддерживает постоянным напряжение на выходе с генератора, а для трехступенчатой зарядки устанавливают внешний или шунтирующий регулятор. Без него быстрая зарядка аккумуляторов глубокого разряда от генератора лодочного мотора невозможна.

Простейший генератор

Простейший генератор – это металлический стержень с намотанной вокруг него проволокой. Если под стержнем перемещать постоянный магнит, то стержень будет намагничиваться в разном направлении, а возникающее в проводе переменное магнитное поле вызовет импульсы тока переменной полярности.

Ток, возникающий в проводнике, прямо пропорционален силе магнитного поля, скорости движения магнита и количеству витков проволоки вокруг стержня.

Генератор обретет привычный вид, если поступательное движение магнита заменить на вращательное и разместить катушки, в которых возникает ток, по окружности. Однако регулировать ток в таком генераторе можно будет только оборотами двигателя, а это очень неудобно.

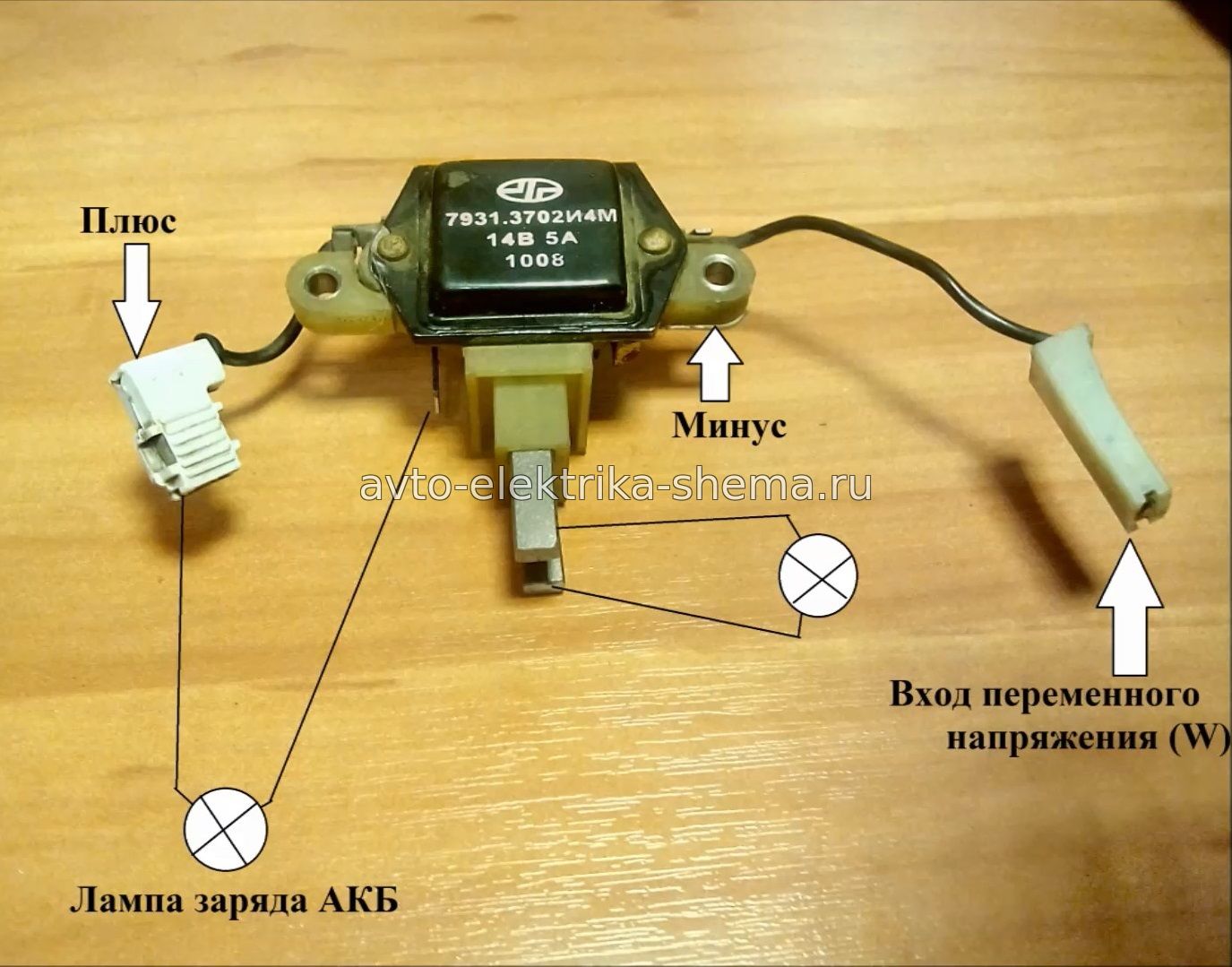

Как работает регулятор напряжения на лодочном моторе

Реальным генератором управляют изменяя силу магнита. Для этого вместо постоянного используют электромагнит, в железном сердечнике которого сосредоточено магнитное поле, создаваемое протекающим через катушку током. Сила магнитного поля пропорциональна току в катушке возбуждения, поэтому изменяя ток в катушке повышают или понижают мощность генератора. Устройство, которое управляет током возбуждения и мощностью генератора называется регулятором напряжения.

Электромеханические регуляторы — первые устройства этого типа. Ток возбуждения протекает через рычаг реле, который вращается относительно точки F и замыкает точки «Зажигание» и «Масса». «Зажигание» подсоединяется к положительной клемме аккумулятора через ключ зажигания двигателя. Регулировочная пружина удерживает рычаг реле напротив контакта «Зажигание».

Если напряжение на аккумуляторе низкое, ток возбуждения максимальный и генератор выдает максимальный ток. Когда напряжение на аккумуляторе возрастает до установленного значения (между 13.8 и 14.2 вольта) ток, протекающий от зажигания на массу через катушку реле увеличивается, реле срабатывает, толкает рычаг вниз и размыкает контакт. Ток возбуждения падает до нуля, выход с генератора падает до нуля, напряжение на аккумуляторе падает и реле замыкает контакт зажигания. Процесс начинается сначала.

Чем больше напряжение на аккумуляторе, тем больше времени, контакт остается в нижнем положении. Выход генератора переключается между максимальным и нулевым сотни раз в секунду, сохраняя среднее напряжение постоянным, при токе, стремящемся к нулю (плюс ток, потребляемый подключенной нагрузкой). Напряжение заряда аккумулятора в электромеханическом регуляторе устанавливается натяжением пружины.

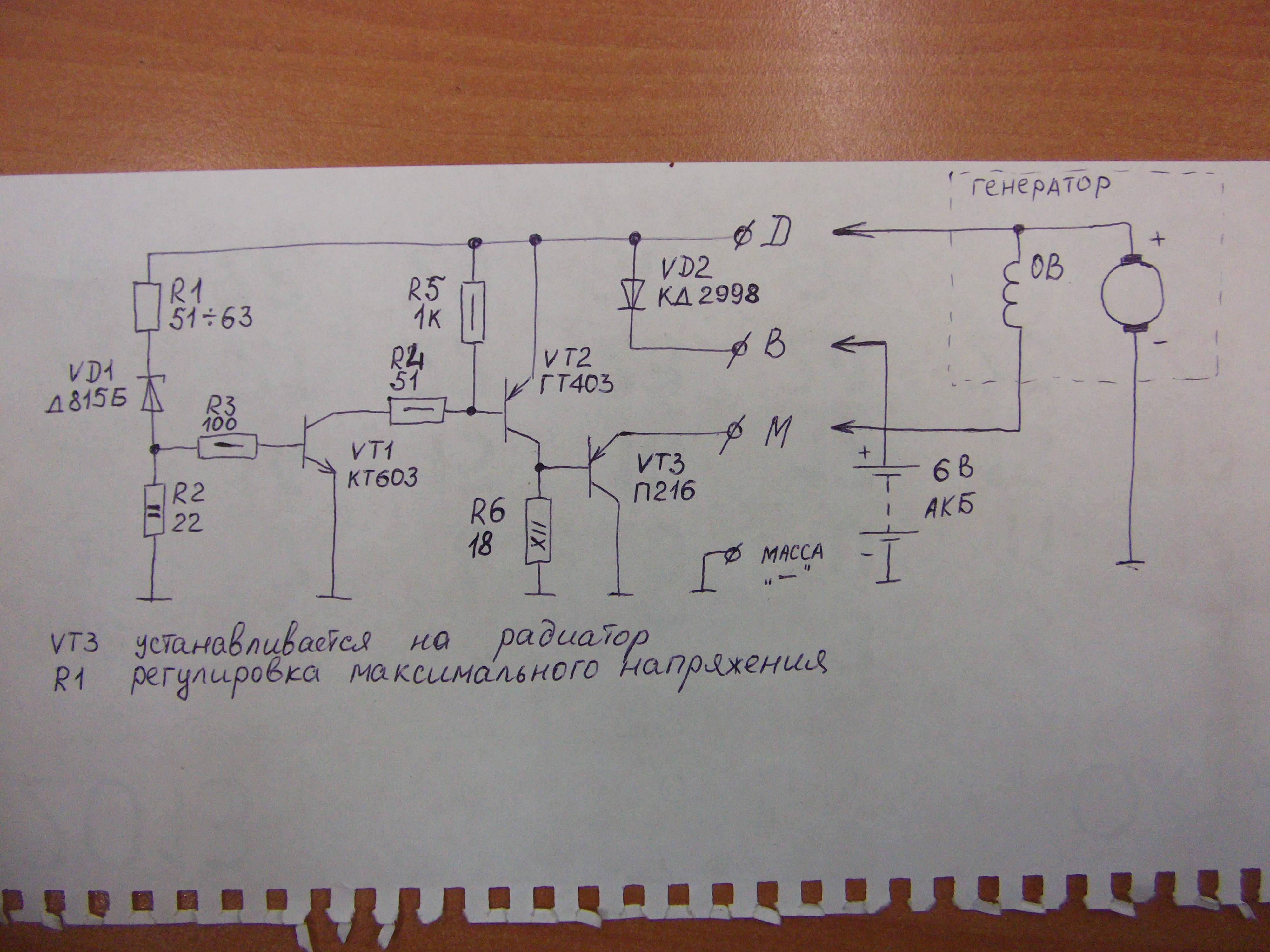

Принцип работы электронного регулятора напряжения аналогичен. Если напряжение на аккумуляторе низкое, значит низкое напряжение и на базе транзистора 1, и он выключен. В этом состоянии транзистор 1 работает как большое сопротивление между базой транзистора 2 и массой, поэтому напряжение на базе транзистора 2 высокое и он включен. Транзистор 3 усиливает ток коллектор-эмиттер транзистора 2 в двадцать раз и больше, вызывает высокий ток в катушке возбуждения и максимальный выходной ток генератора.

После того как напряжение на аккумуляторе увеличивается транзистор 1 включается. Сопротивление между базой транзистора 2 и массой уменьшается и транзисторы 2 и 3 выключаются, прерывая течение тока в катушке возбуждения. Без тока возбуждения генератор перестает выдавать ток.

Транзисторы включаются и выключаются сотни раз в секунду. Средний ток возбуждения и выходной ток генератора зависят от того как долго система находится во включенном и выключенном состоянии.

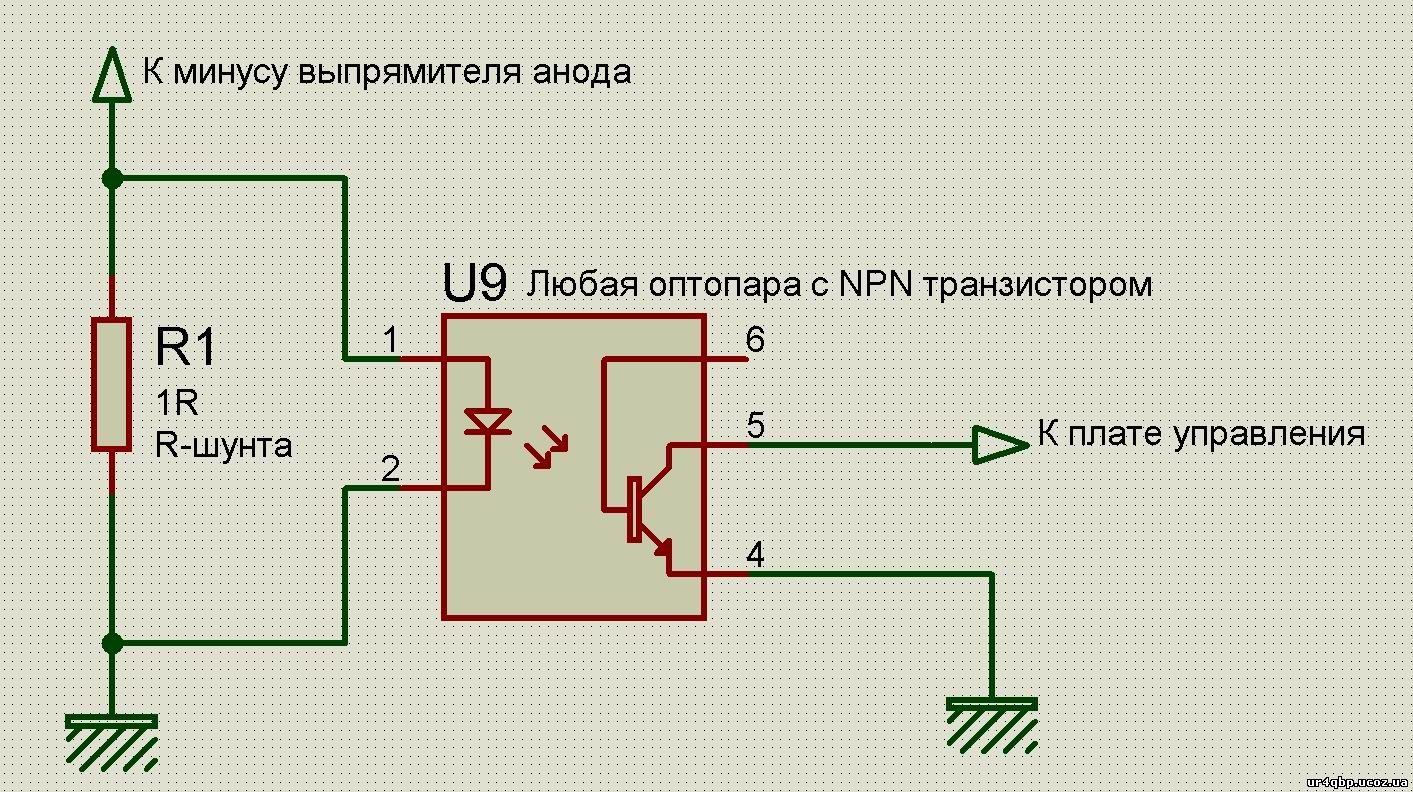

Зачем нужен шунтирующий регулятор напряжения

Стандартные регуляторы напряжения генераторов лодочных моторов – это регуляторы автомобильного типа, которые отлично работают в следующих условиях:

  • аккумулятор – это стартовый аккумулятор с тонкими пластинами
  • аккумулятор почти всегда полностью заряжен
  • разница температур между регулятором и аккумулятором невелика
  • падение напряжения между аккумулятором и генератором меньше 0,1 вольта

В автомобилях во время запуска двигателя аккумулятор разряжается на 5-10%, после этого даже на холостом ходу мощности генератора достаточно для питания всех потребителей и подзарядки аккумуляторной батареи. Поскольку стартовый аккумулятор сильно не разряжается, его зарядка не занимает много времени и вторая стадия зарядки, необходимая тяговым аккумуляторам, становится лишней.

Регуляторы напряжения лодочных моторов – это зарядные устройства с ограничением максимального тока и напряжением 13,8 – 14,2 вольта. Но напряжение 13.8 вольт выше рекомендуемого напряжения стадии поддерживающей зарядки для аккумуляторов глубокого разряда, а напряжение 14,2 ниже напряжения стадии насыщения.

Генератор со стандартным регулятором никогда полностью не зарядит аккумулятор глубокого разряда, но только перезарядит его и выведет из строя, если будет подключен к аккумулятору длительное время.

Что умеют внешние регуляторы напряжения


Водонепроницаемый регулятор напряжения производства Sterling Power. Максимальный ток генератора 120 А. Регулятор напряжения подходит для любых лодочных моторов — Honda, Suzuki, Yamaha и других.

Умный регулятор напряжения лодочного мотора управляет зарядкой тяговых лодочных аккумуляторов. Он заряжает в три стадии, которые называют стадией насыщения, поглощения и поддерживающей зарядки.


Графики напряжения и тока во время трех стадий зарядки аккумулятора глубокого разряда. Подзарядка происходит при падении напряжения на аккумуляторе ниже 12,8 Вольт

Во время стадии насыщения, при зарядке постоянным током, аккумулятор быстро набирает емкость 75-80% от номинальной, а напряжение на его клеммах повышается до 14,4-14,8 вольт (в зависимости от типа). В этот момент регулятор переключается в фазу поглощения. На этой стадии зарядка происходит медленнее, а ток зарядки постепенно снижается, чтобы соответствовать текущему состоянию батареи. После того как ток снизился до 1-2% емкости, зарядка завершается и регулятор переключается в режим поддерживающей зарядки во время которого контролирует напряжение на аккумуляторе и выполняет подзарядку, если напряжение опускается ниже 13 вольт.

  • Чтобы не повредить аккумулятор во время зарядки, внешние регуляторы напряжения оснащаются встроенными тепловыми сенсорами. Зарядка прекращается, если температура батареи повышается до 50 градусов.
  • Аккумуляторы различного типа и размера требуют разных кривых зарядки и разных значений напряжения и тока, поэтому в умных регуляторах зашиты предустановленные режимы для зарядки жидко-кислотных, AGM и гелевых батарей.
  • Внешний регулятор напряжения устанавливается на лодочный мотор параллельно стандартному, который включается в работу, если умный регулятор выходит из строя.

Недостатки шунтирующих регуляторов

Хотя умные регуляторы подходят для всех типов лодочных генераторов и аккумуляторных батарей, их установка может показаться сложной для тех, кто не имел ранее навыков работы с электричеством. В некоторых случаях чтобы подключить регулятор потребуется определить тип используемого генератора и снять его с мотора. Кроме того, не рекомендуется устанавливать шунтирующие регуляторы напряжения на новые лодочные моторы, чтобы не нарушать их гарантию.


Зарядное устройство Sterling Power для работы с генератором до 120 А (12 Вольт) позволяет в пять раз быстрее заряжать аккумуляторы глубокого разряда и подключать несколько батарей аккумуляторов

Сложностей установки и проблем с гарантией можно избежать, если использовать бортовые , работающие от генератора лодочного мотора. Они так же заряжают аккумуляторы в три стадии, работают с генераторами до 400 А и выдают напряжение 12, 24 или 36 вольт. Мощные модели имеют встроенные сплит диоды для подключения нескольких батарей аккумуляторов.


Водонепроницаемое зарядное устройство Sterling Power BBW 1212. Ток зарядки до 25 ампер. Работает от генератора лодочного мотора. Подключается к стартовому аккумулятору и начинает работать только после его полной зарядки

Задайте вопрос,

и получите консультацию по лодочным электромоторам, аккумуляторам или зарядным устройствам для катера или яхты

В данной статье будут рассмотрены методы передачи данных по проводам питания устройств. Особое внимание уделено проблемам, которые необходимо решить разработчику подобных устройств связи. Приведены примеры реализации приемной и передающей части для линий связи по силовым проводам постоянного тока, а также реализация канала связи по силовым проводам переменного тока 220 Вольт с частотой 50 Герц. Описаны типовые алгоритмы работы управляющего микроконтроллера.

Немного истории

Идея передачи сигналов управления по проводам питания не нова. Еще в 30-х годах прошлого столетия проводились смелые эксперименты по передаче таких сигналов по проводам силовой сети города. Полученные результаты были не очень впечатляющими, но не стоит забывать о том, что в те времена царствовала ламповая техника и элементная база была не столь разнообразна. Ко всем проблемам технического толка добавлялись и организационные: не было единого стандарта - каждый разработчик делал всё под себя: использовались разные частоты и модуляции. Всё это сдерживало развитие данной отрасли связи.

Принцип работы передающих и приемных устройств

Принцип работы таких устройств заключается в передаче высокочастотных сигналов по проводам питания постоянного или переменного тока. В силовых линях переменного тока чаще всего передача сигналов осуществляется в момент перехода переменного тока через ноль, т.е., когда силовое напряжение отсутствует или минимально. Дело в том, что и уровень помех в этот момент минимально. При этом полезный нам сигнал передается как бы между серией помех.

Передача высокочастотного сигнала по сети переменного тока

Для переноса высокочастотного сигнала в силовую сеть чаще всего используется трансформатор. Приемная часть обычно состоит из трансформатора связи и контура, на котором выделяются необходимые высокочастотные сигналы.

Метод переноса высокочастотных сигналов в сеть переменного тока

В силовых цепях постоянного тока используют подобный метод передачи высокочастотных сигналов, но принцип формирования такого сигнала иной: мощный ключ (транзистор) своим переходом кратковременно шунтирует сеть. Происходит небольшое уменьшение напряжение в сети (Рис. 3).

Метод формирования высокочастотных сигналов в сетях постоянного тока

На приемной стороне установлен чувствительный детектор, на котором выделяются эти просадки напряжение в линии. Далее эти сигналы поступают на вход усилителя с функцией АРУ, после чего полученные сигналы передаются в блок логики, который может быть выполнен как на микросхемах малой интеграции, так и на универсальном микроконтроллере или специализированной микросхеме, имеющей в своём составе все вышеперечисленные узлы. В последнее время микроконтроллеры всё чаще используются для таких задач благодаря низкой цене и большим возможностям. Тем более, использование программируемых устройств позволяет изменять назначение таких устройств, загрузив в них новую программу - это значительно проще и дешевле, чем изготовить новое электронное устройство с десятком микросхем…

Блок-схема современного PLC-модема


Достоинства и недостатки данного типа связи

Достоинством данного типа связи является совместное использование уже имеющейся проводной линии силовой сети. Т.е., не требуется производить монтаж линии связи, да и розетка есть практически в любой комнате.

К минусам относится как техническая сложность устройства, так и невысокая скорость при передаче данных на расстояния больше, чем 100-300 метров.

Также не стоит забывать, что данный канал связи можно организовать только между теми устройствами, которые подключены к одной фазе сети и только в пределах одной трансформаторной подстанции - высокочастотные сигналы не могут пройти через обмотки трансформатора электрической подстанции.

В принципе, последнее ограничение частично снимается использованием пассивных или активных ретрансляторов высокочастотных сигналов. Их используют как для передачи сигналов на другую фазу, так и для передачи сигналов в линию другого трансформатора.

Технические сложности реализации канала связи

Организация надежного канала связи по силовой сети - задача нетривиальная. Дело в том, что параметры сети непостоянны, они меняются в зависимости от времени суток: изменяется количество подключенных к сети устройств, их тип и мощность. Еще одной из негативных особенностей электрических сетей стран бывшего СССР является «гегемония» - мощные трансформаторные подстанции, которые питают целые кварталы! Соответственно, на одну фазу трансформатора подключены сотни абонентов, в квартире каждого из них имеется большое количество всевозможных устройств. Это как устройства с трансформаторными блоками питания, так и устройства с импульсными блоками питания. Последние зачастую выполнены с нарушениями в плане электромагнитных излучений - помех, что создает весьма высокий уровень помех в силовой сети здания и города в частности.

Во многих странах для питания зданий используются компактные трансформаторные устройства. Один такой трансформатор питает от 3 до 7 квартир или домов. Следовательно, качество электроэнергии, поступающей к абонентам, значительно выше, чем в наших электрических сетях. Также и сопротивление между фазным проводом и нулем выше. Все эти факторы позволяют иметь лучшие условия для передачи данных по квартире или зданию, чем имеем мы в наших условиях.

Большое количество подключенных в сеть устройств приводит к низкому сопротивлению между фазным проводом и нулем, оно может составлять 1-3 ома, а иногда и еще меньше. Согласитесь, что «раскачать» такую низкоомную нагрузку весьма сложно. Ко всему, не забывайте, что сети весьма значительны по площади, следовательно, имеют большую емкость и индуктивность. Все эти факторы определяют сам принцип построения такого канала связи: мощный выход передатчика и высокая чувствительность приемника. Поэтому используются сигналы высокой частоты: сеть имеет большее сопротивление для высоких частот.

Не меньшей проблемой является плохое состояние силовых сетей, как в целом, так и внутри строений. Последние часто выполнены с нарушениями, так же нарушается даже минимальное требование: магистраль выполняется более толстым проводом, чем отходящие питающие линии в комнаты. Электрикам известен такой параметр, как «сопротивление петли фаза-ноль». Его смысл сводится к простой зависимости: чем ближе к электрической подстанции, тем толще должны быть провода, т.е., сечение проводников должно быть больше.

Если сечение проводов выбрано неверно, прокладка магистральной линии выполнена «как получилось», то сопротивление линии гасит высокочастотные сигналы. Исправить ситуацию можно или улучшив чувствительность приемника, или увеличив мощность передатчика. И первое, и второе проблематично. Во-первых, в линии связи присутствуют помехи, поэтому увеличение чувствительности приемника до уровня помех не даст увеличения достоверности приема сигналов. Увеличение мощности передатчика может создавать помехи другим устройствам, поэтому также это не является панацеей.

Распространенные стандарты. Стандарт Х10

Наиболее известным из стандартов передачи команд по силовой сети является Х10. Данный стандарт был разработан очень давно, в 1975 году шотландской компанией «Pico Electronics». Данные передаются с помощью пачки импульсов частотой 120 кГц и длительностью 1мс. Они синхронизированы с моментом перехода переменного тока через нулевое значение. За один переход через нуль передаётся один бит информации. Приёмник ожидает такой сигнал в течение 200 мкс. Наличие импульса вспышки в окне означает логическую «единицу», отсутствие - логический «ноль». Биты передаются дважды: первый раз в прямом виде, второй раз инвертировано. Обычно модули выполняются как отдельные устройства, но сейчас всё чаще выполняются не на основе разных компонентов, а с использованием микроконтроллера. Это уменьшает размер приемника, что позволяет встроить «умную начинку» даже в патрон электрической лампы или дверной звонок.

Как говорилось ранее, высокочастотный сигнал не может распространяться дальше трансформаторной подстанции и фазы. Поэтому для получения связи на другой фазе используют так называемые активные ретрансляторы. Но необходимо учитывать, что приемник слушает сигнал только в определенные моменты времени. Поэтому используют или «умные» приемники, с измененными параметрами

У данного стандарта связи есть как плюсы, так и минусы. Во-первых, он разработал очень давно, тогда не было микроконтроллеров, и вся схемотехника была аналоговой, с использованием многочисленных компонентов. Поэтому и протокол связи очень низкоскоростной: за один период сети передается не более одного бита. Дело в том, что бит передается дважды: в первом полупериоде он передается в прямом виде, а во втором полупериоде - инверсно. Во-вторых, некоторые команды передаются группами. Это еще больше увеличивает время обмена данными.

Также значительным недостатком этого протокола является отсутствие подтверждения приема команды устройством. Т.е., послав команду, мы не можем быть уверены в гарантированной его доставке получателю. Это также не способствует распространению данного стандарта.

Собственный опыт. Изобретаем велосипед

Опробовав в реальных условиях многочисленные готовые устройства, позволяющие передать команды по силовой сети, я пришел к неутешительному выводу: в домашних условиях, с ограниченным бюджетом, не имея специализированных приборов и (чего скрывать-то?) знаний, изобрести что-то гениальное не получится. Но ничто и ничто не мешает сделать приятную поделку для себя, под свои конкретные условия. Под этим подразумевается и область применения такого изделия, расстояния, на которые необходимо передавать команды, а также функциональность такого устройства.

Выполним некоторые формальности в виде некого подобия технического задания для нашего проекта:

  • устройство должно передавать данные по проводам силовой сети;
  • данные должны передаваться в «паузах» тока, т.е., когда напряжение в сети минимально;
  • надежность канала связи обеспечивается как аппаратно (оптимальным уровнем сигнала в точке приема), так и программно (данные передаются с контрольной суммой для обнаружения повреждения принятых данных, команды передаются несколько раз, факт получения команды приемным устройством подтверждается посылкой соответствующего сигнала обратно к главному устройству);
  • упростим до необходимого уровня как протоколы обмена данными между устройствами в сети, так и тип модуляции. Будем считать, что один бит данных передается 1 миллисекунду. Единица будет передаваться в виде пачки импульсов этой длительности, а ноль - её отсутствием;
  • в сети все устройства слушают сигналы, но выполняет полученную команду только то устройство, которому адресована такая команда. Т.е., у каждого из устройств есть свой индивидуальный адрес - номер.

Сама схемотехника исполнительной части таких устройств может быть разной. Нас интересует схема приемной и передающей части.

На рисунке показана схема реального устройства, передающего команды по силовой сети. Исполнительная часть устройства управляет яркостью свечения лампы, т.е., является диммером.

Рассмотрим схему подробнее. Трансформатор Т1 и диодный мост D1-D4 обеспечивают питание устройства. Узел R8\R11, диоде D6 и транзистор Q1 обеспечивают форматирование сигнала, указывающего на минимальное напряжение в силовой сети (частота 100 гц). Кнопки S1-S3 используются для местного управления работой диммера: изменяют яркость свечения лампы, позволяют сохранить по умолчанию этот параметр, а также время нарастания и угасания лампы. Светодиод LED отображает режимы работы диммера и факт прима сигналов. Остальные светодиоды отображают яркость свечения лампы и время изменения яркости.

Резисторы R11 и R12 образуют делитель напряжения и используются для задания «чувствительности» приёмной части устройства. Изменяя соотношения сопротивления этих резисторов можно влиять на реакцию устройства как на помехи, так и на полезный сигнал.

Трансформатор связи Т2 используется для гальванической развязки приёмной и передающей частей устройства, а также передаёт высокочастотные сигналы в силовую сеть здания.

Передающая часть выполнена на транзисторе Q2 и одной из обмоток трансформатора Т2. Обратите внимание на стабилитрон D5 - именно он защищает переход транзистора от пробоя при кратковременных высоковольтных помехах в сети.

Приёмная часть несколько сложнее: одна из обмоток трансформатора Т2 вместе с параллельным колебательным контуром L1\C2 образуют сложную схему приёмного тракта. Диоды D8 и D9 защищают от предельного значения напряжения вход микроконтроллера. Благодаря этим диодам напряжение не может превысить значение питающего напряжения (в нашем случае 5 Вольт) и не может стать отрицательным ниже минус 0.3-0.5 Вольт.

Процесс приёма сигналов производиться следующим образом. Опрос кнопок и работа с индикацией каких-либо особенностей не имеют. Поэтому их работу описывать не стану.

Подпрограмма приёма ожидает сигнала перехода тока через ноль. По наступлению этого события запускается процедура опроса аналогового компаратора, которая длится около 250 микросекунд. Если никаких сигналов получено не было, то подпрограмма начинает свою работу с самого начала.

При получении любого сигнала (компаратор выдал на своём выходе логическую единицу) запускается процедура анализа полученного сигнала: в течение определенного времени производится опрос компаратора на наличие длинного сигнала. Если принятый сигнал имеет необходимую длительность, то принятый сигнал признается достоверным. После этого запускается процедура приёма необходимого количества бит данных, переданных удаленным устройством.

Получив все данные, производится их анализ на факт совпадения с принятой в этой же посылке контрольной суммой. Если данные приняты достоверно, то команда признаётся достоверной и выполняется. В ином случае принятые данные игнорируются, и программа выполняется заново.

Процесс передачи сигналов в сеть также полностью выполняется микроконтроллером. При необходимости передачи данных подпрограмма ожидает стартовое условие: получение сигнала перехода тока через ноль. Получив этот сигнал, выдерживается пауза в 80-100 микросекунд, после чего в силовую сеть передается пачка импульсов необходимой частоты и длительности. Высокочастотные сигналы практически без потерь проходят через небольшую ёмкость высоковольтного конденсатора С1 в сеть. Пачки необходимой частоты формируются с использованием аппаратного ШИМ-генератора, имеющегося в данном микроконтроллере. Как показали эксперименты, наиболее оптимальной частота передачи сигналов лежит в пределах 90-120 Кгц. Эти частоты разрешены к использованию без необходимости регистрации в соответствующих органах надзора как в России, так и Европе. (Стандарт CENELEC)

А теперь ответ на самый часто получаемый вопрос: какова дальность связи между такими устройствами? Ответ прост: на дальность связи влияет множество факторов: качество силовых линий, наличие «скруток» и монтажных коробок, тип нагрузки и её мощность …

Из практики: в небольшом городе, на силовой линии, питающей 30-50 частных домов, утром и днём (когда электрическими приборами пользуются меньше) дальность связи значительно выше, чем в крупном городе с сотней квартир на одной фазе.

Отвечу и на второй распространенный вопрос: как увеличить дальность связи? Для этого можно увеличить мощность передаваемого в силовую сеть сигнала, а также улучшить приёмную часть устройства.

Усилитель мощности можно выполнить на распространенной микросхеме TDA2030 или TDA2003 (хотя заявленные производителем параметры иные, но они неплохо работают).

Приёмная часть более сложна к доработке:

  • добавить входной усилитель и АРУ;
  • добавить узкополосные фильтры на входе устройства. Самое простое решение таково: последовательный контур, настроенный на необходимую частоту.

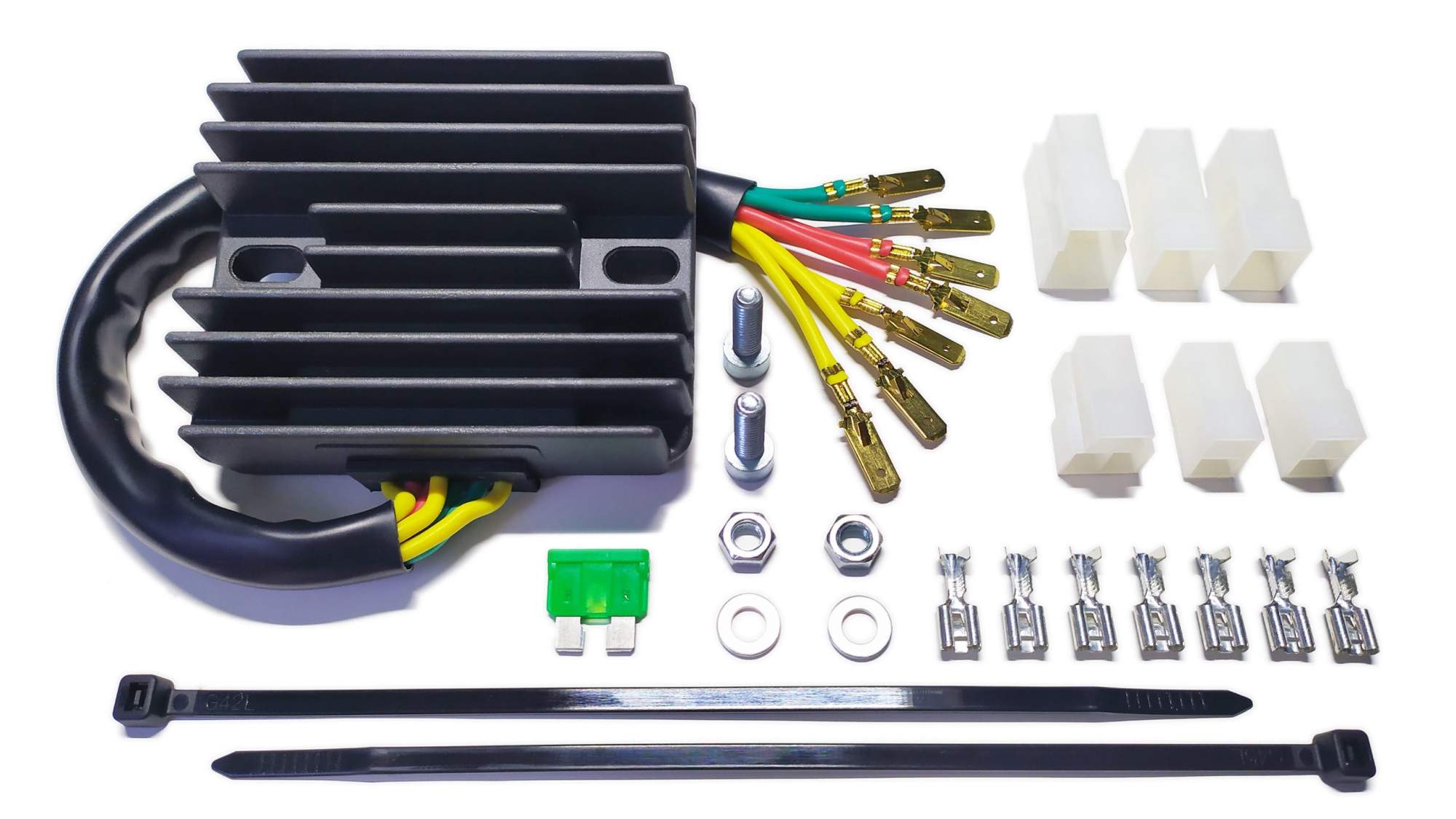

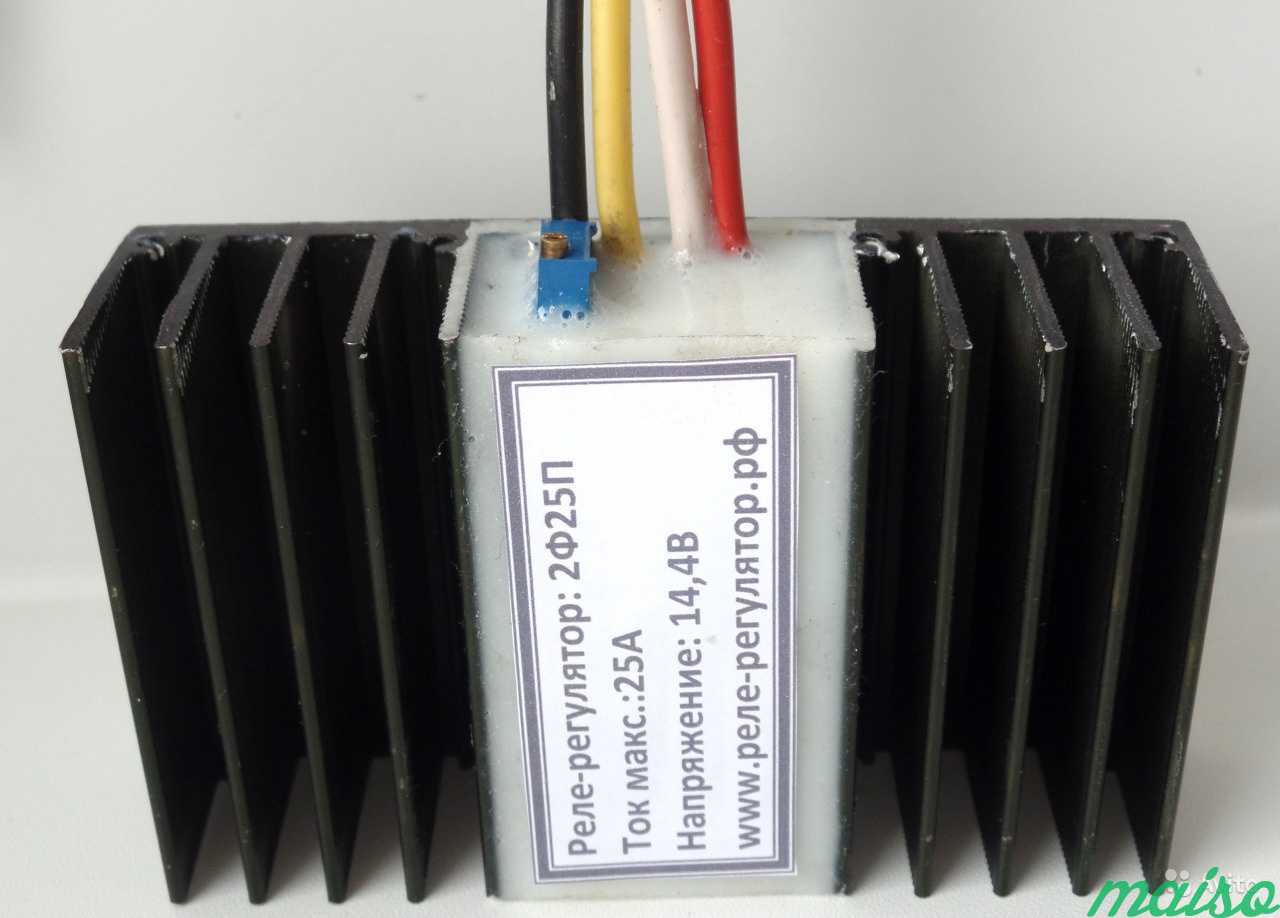

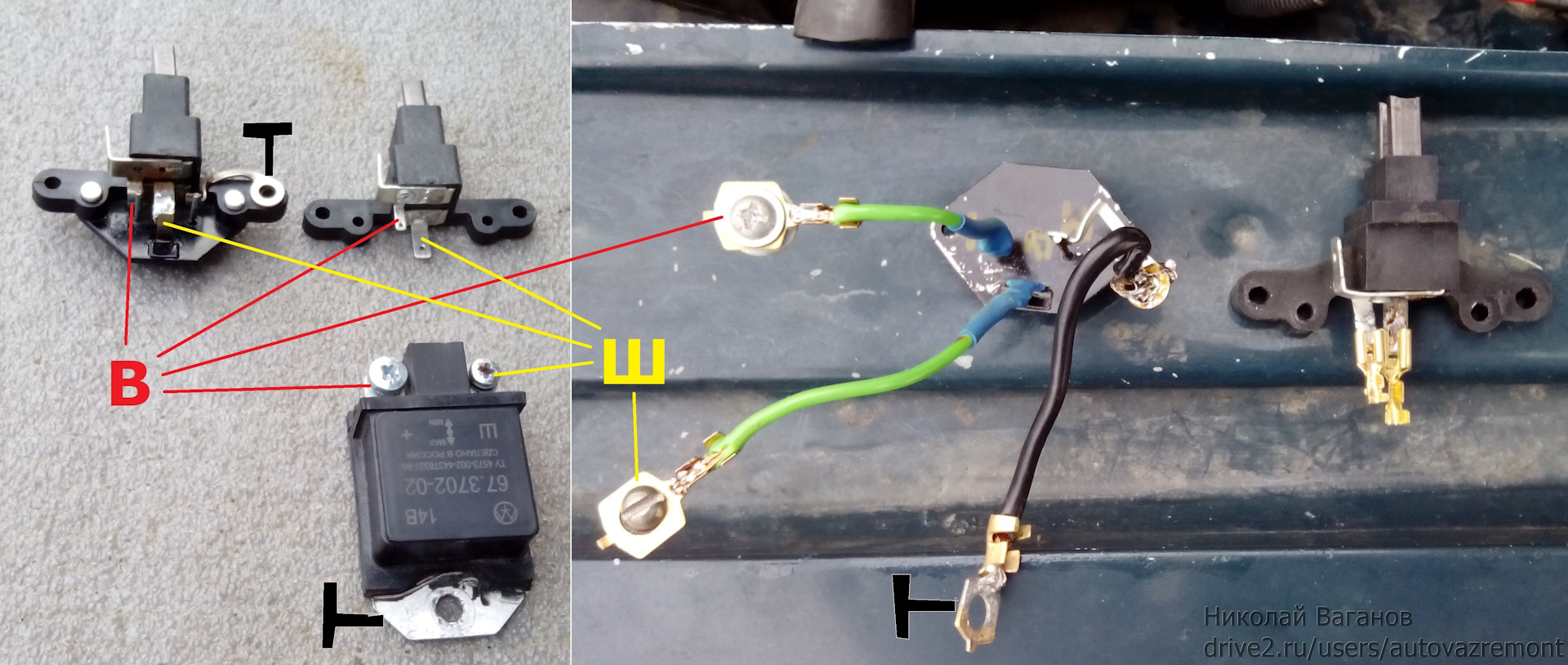

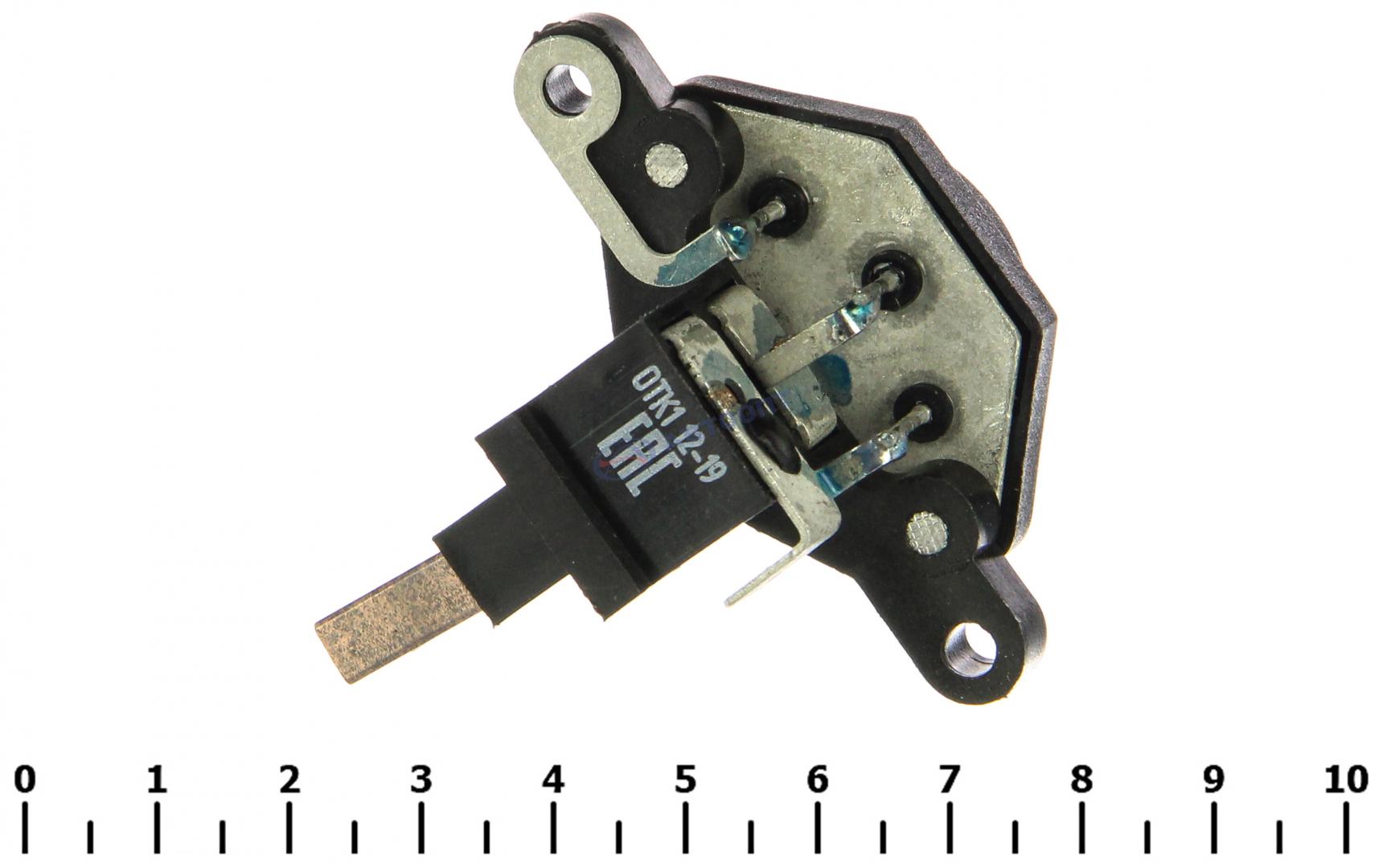

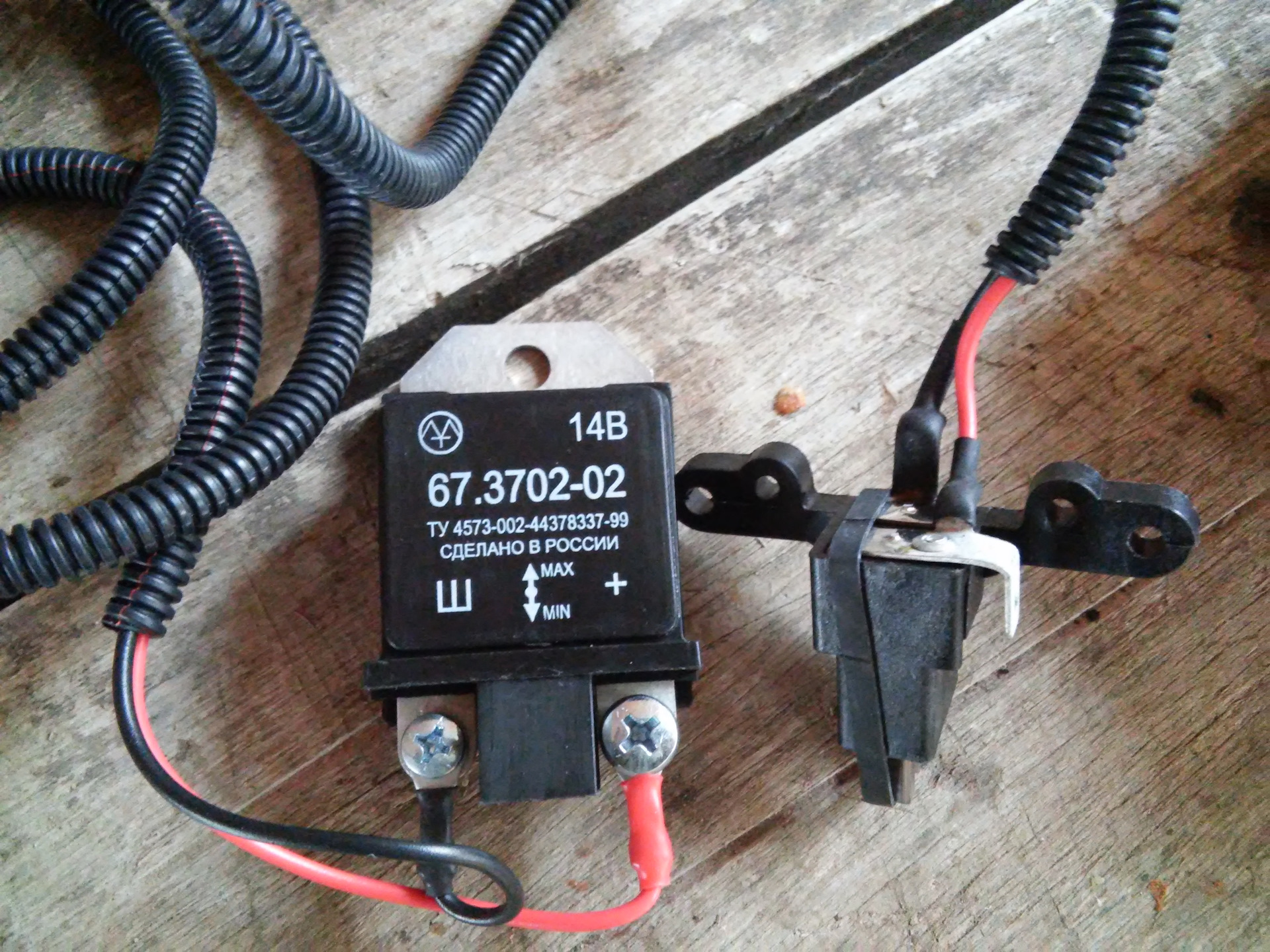

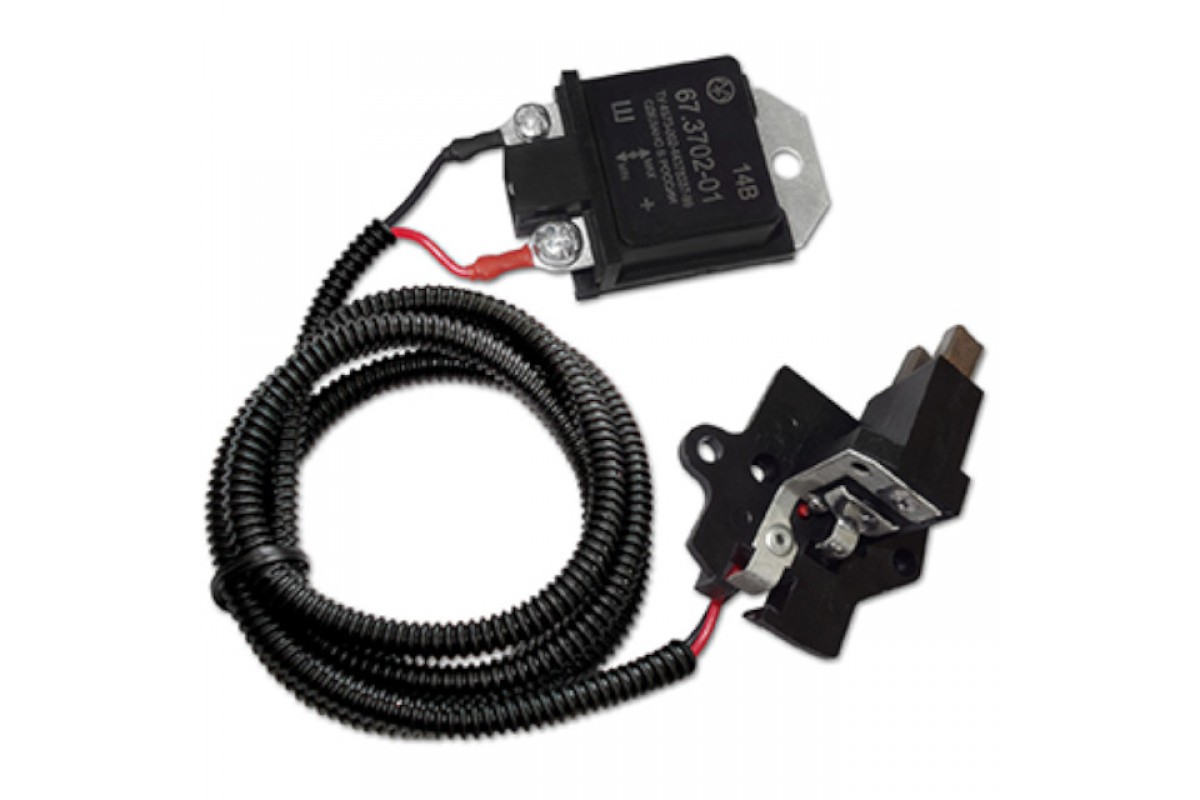

Реле -регуляторы бывают шунтирующие и не шунтирующие.

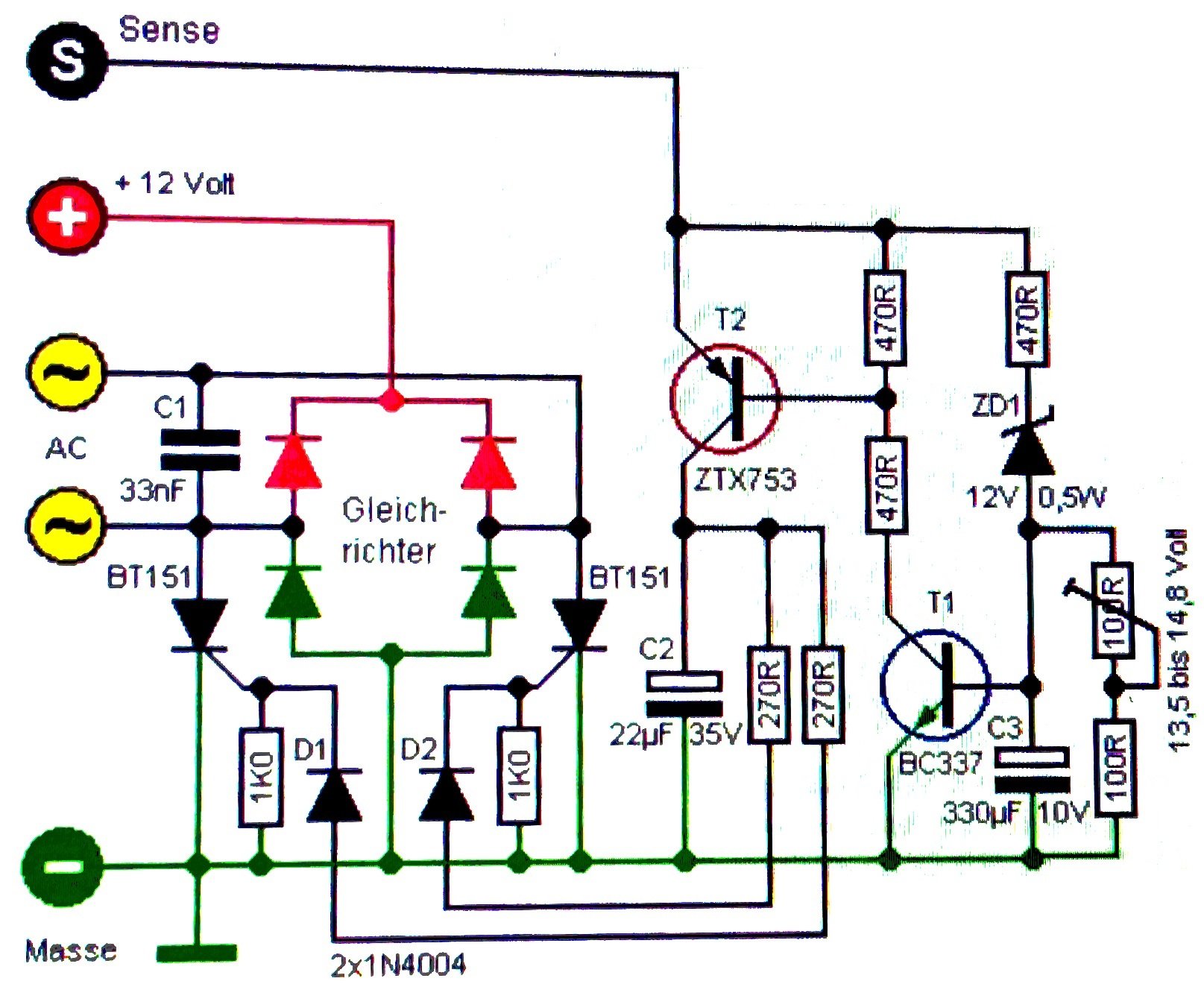

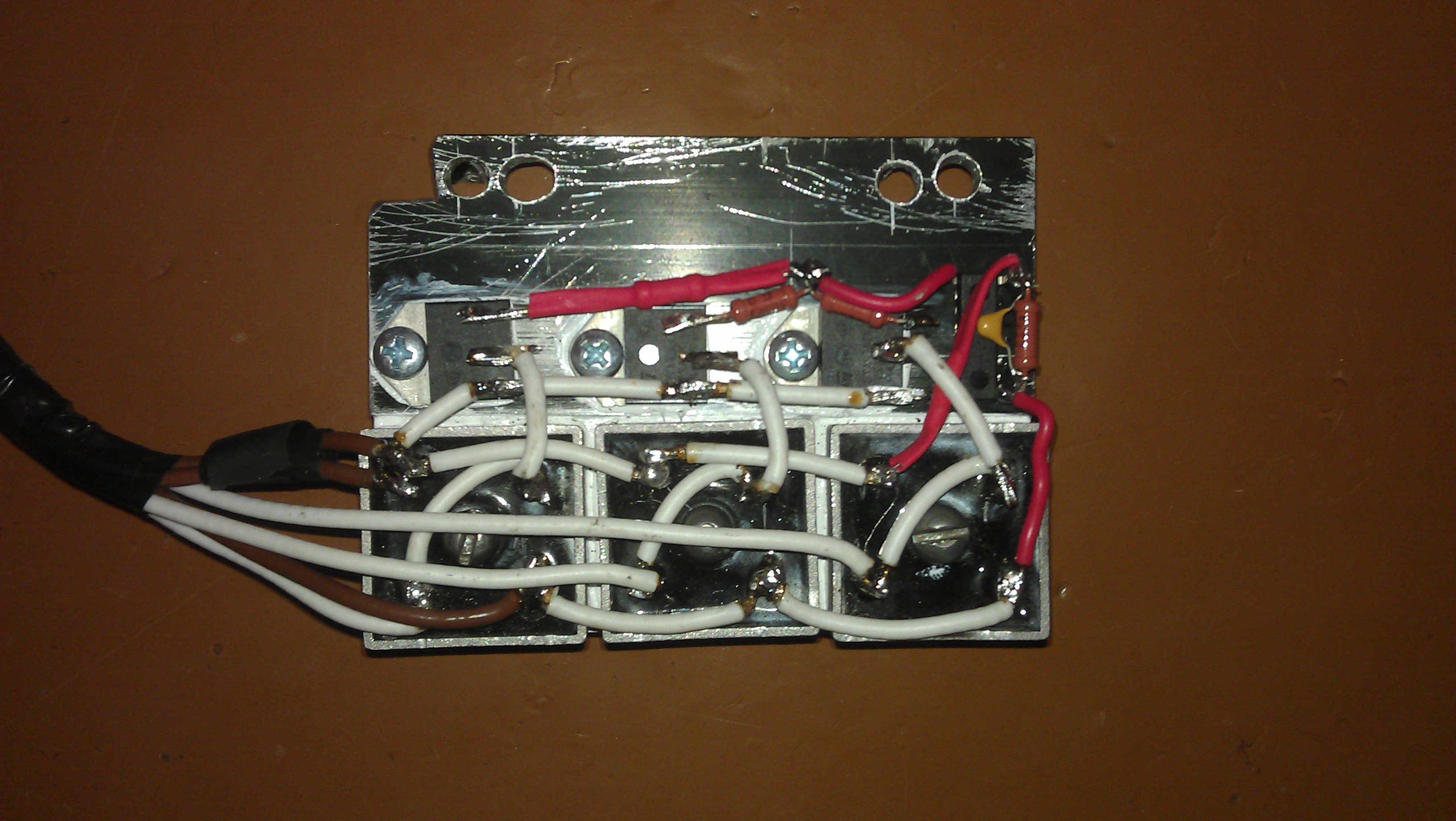

1)Наиболее простыми и дешёвыми РР являются шунтирующие РР. Принцип работы их такой - при превышении установленной амплитуды напряжения, фазы генератора шунтируются (закорачиваются) между собой на короткое замыкание. Иначе сказать - мы управляем автомобилем и постоянно держим полный газ, а скорость регулируем не сбрасыванием газа, а нажатием тормоза. Абсурд неправда ли? А именно так и работает шунтирующий реле-регулятор. Естественно такой блок не отличается особой надежностью. Повышенное тепловыделение самого блока, проводов и разъемов не редко приводит к оплавлению, замыканию и выходу из строя всей цепи, от генератора- реле-регулятора и до АКБ и блока предохранителей. Для такого блока чем больше нагрузка потребителей, тем лучше. Так как в этом случае цепи шунтирования реже вступают в работу. И наоборот, без подключенных потребителей вся мощность генератора будет рассеиваться на цепи шунтирования, что и приведет к скорому выходу блока из строя. В момент, когда мощность генератора гораздо превышает суммарную мощность потребителей, цепи шунтирования постоянно в работе. На выходе такого реле-регулятора напряжение имеет вид пилообразной формы (как на рисунке), а не постоянной как должно быть. Такое напряжение гораздо медленнее заряжает АКБ и даже свет с повышением оборотов двигателя тускнеет. Я думаю многие наблюдали такую картину - это и есть шунтирующий реле-регулятор. Из плюсов такого блока - это дешевизна и простота изготовления. В подавляющим большинстве электронные схемы именно этих блоков блуждают по форумам. Часто заводы ставят такие блоки на снегоходы с комбинированным электрооборудованием, когда на аппарате одновременно присутствует и постоянное и переменное напряжение для разных потребителей.

2) Ну и второй тип РР - не шунтирующий. Описывать схемотехнику данных блоков не стану, скажу просто, принцип регулирования основон на отключении напряжения выхода из РР при превышении установленной амплитуды. Когда напряжение возвращается (снижается) в норму происходит включение, и так тысячи и даже десятки тысяч раз в секунду. Таким образом достигается высокая стабильность напряжения, форма которого стремится к ровной горизонтальной линии (см. рисунок). От генератора берется ровно столько, сколько требуется потребителям. Тепловыделение значительно меньше, а значит и надежность такого блока выше. Преимущества такого блока очевидны.
