Источник бесперебойного питания марки APC Back UPS. Источник бесперебойного питания марки APC Back UPS Источник бесперебойного питания back ups

Компания APC - мировой лидер в производстве источников бесперебойного питания как для персональных компьютеров, так и для производственного оборудования. Каждое новое устройство от этой компании устанавливает новые стандарты в области защиты от всплесков напряжения, сглаживания различных помех электрической сети и увеличения сроков работы ИБП от батарей. В данной статье рассматриваются ИБП компании APC серии Back-UPS ES: Back-UPS ES 525, Back-UPS ES 550VA и Back-UPS ES 700VA. Эти модели ориентированы на установку дома или в малых офисах для защиты нескольких персональных компьютеров и других приборов от всплесков напряжения в электрической сети и обеспечивают автономную работу от батареи при отсутствии напряжения во внешней сети. Стоит отметить, что программное обеспечение, входящее в комплект поставки большинства ИБП, значительно расширяет их функциональные возможности.

Для российских потребителей электроэнергии всегда было актуальным обеспечение непрерывности ее подачи, поскольку даже кратковременное отключение питания или всплеск напряжения может привести к серьезным последствиям у такого оборудования, как компьютеры, оргтехника и устройства с тонкой электроникой. Для обеспечения резервного электропитания в домах и небольших офисах больше всего подходят источники бесперебойного питания (ИБП), которые в случае отсутствия электроэнергии питают подключенное к ним оборудование от встроенного аккумулятора, а при неожиданном понижении или повышении входного напряжения выравнивают его до нормы. ИБП подразделяются на типы offline и online. ИБП типа offline бывают двух видов: Standby и Line-Interactive.

Источники бесперебойного питания типа online предназначены для защиты тонкой электроники и редко применяются в домашних условиях. В таких ИБП весь поступающий из электросети переменный ток (или его часть в ИБП c дельта-преобразованием) сначала преобразуется в постоянный, а затем выполняется обратное преобразование для питания нагрузки. Таким образом, обеспечиваются точная стабилизация величины и формы выходного напряжения и защита подключенного оборудования от любых помех, возникающих в электросети.

В источниках типа Standby и Line-Interactive питание нагрузки в основном происходит от сети электропитания, и только при очень сильном отклонении входного напряжения от номинала источник переходит на питание от батарей. При питании от сети осуществляется фильтрация входного напряжения. Источники типа Line-Interactive, как правило, имеют более качественные блоки анализа состояния сети, но их главной особенностью является наличие блока автоматического регулирования напряжения (Automatic Voltage Regulator, AVR), который ступенчато изменяет напряжение на выходе ИБП в случае отклонения входного напряжения, за счет чего в какой-то мере происходит стабилизация выходного напряжения.

Методика тестирования

Учитывая возможности нашего стенда и ограниченное время тестирования, в течение которого невозможно проверить такие показатели, как надежность и ресурс, мы выбрали для тестирования следующие параметры:

• максимальное время работы от батарей без подзарядки;
• работа системы автоматического регулирования напряжения;
• напряжение перехода на батареи и обратно на сеть;
• время переключения на работу от батарей;
• форма выходного напряжения при работе от батарей;
• характер отключения при разряде батарей;
• возможность холодного старта;
• автоматическое завершение работы при отключении питания.

Для регистрации формы выходного напряжения при различных режимах работы ИБП использовался стенд, составленный из устройства синхронизации и компьютера с установленным программно-аппаратным комплексом BORDO B-211A, состоящим из PCI-карты и комплекта ПО и представляющим собой цифровой осциллограф общего назначения с диапазоном измеряемых сигналов от 0 до 50 МГц.

Устройство синхронизации обеспечивало отключение ИБП от сети во время достижения вершины положительного полупериода сетевого напряжения и своевременный запуск ждущей развертки осциллографа. Осциллограмма перехода на питание от батарей снималась при номинальном (220 В) и пониженном (180 В) входном напряжении.

Проверка работы блока автоматического регулирования напряжения проводилась при помощи автотрансформатора (ЛАТР). Сначала на входе ИБП устанавливалось напряжение 250 В, которое плавно снижалось до перехода ИБП на питание нагрузки от батарей. При этом регистрировались все точки срабатывания автоматического регулятора напряжения - по скачкообразному изменению напряжения на нагрузке. Для каждой точки фиксировались показатели входного и выходного напряжения - как установившиеся сразу после переключения, так и действовавшие перед самым переключением. Затем проводилось повышение входного напряжения до 250 В. Предельное значение входного напряжения в 257-260 В определялось фактической возможностью нашей электросети и автотрансформатора (более высокое напряжение удавалось получить не всегда).

В качестве нагрузки ИБП использовался компьютер с процессором Pentium 4 3,0 ГГц и ЭЛТ-монитором LG FLATRON 795FT с диагональю 17 дюймов. Все возможности по управлению потребляемой мощностью на компьютере были отключены. По данным программного обеспечения APC PowerChute Personal Professional 2.0, которое входило в комплект тестируемых ИБП, средняя нагрузка составляла от 63 до 89 Вт (для модели APC Back-UPS ES525, остальные две модели не поддерживают функцию определения потребляемой мощности нагрузки). Перед началом тестирования каждого ИБП проводилась зарядка его аккумулятора от сети в течение не менее 12 ч.

Результаты тестирования

Для большинства новых моделей ИБП для дома и небольшого офиса характерно деление выходных розеток на две группы, одна из которых предназначена только для защиты от различных помех в электросети и мгновенных скачков напряжения и выполняет функции сетевого фильтра, а вторая наряду с фильтрацией обеспечивает резервное питание нагрузки при низком напряжении в сети или в случае его отсутствия.

Все протестированные ИБП компании APC обладают возможностью холодного старта, а в ситуациях, требующих внимания пользователя, подают звуковые сигналы, частота и продолжительность которых зависит от модели и изменяется в зависимости от обстоятельств.

Все источники бесперебойного питания имеют порты для подключения к компьютеру и позволяют автоматически завершить работу компьютера с закрытием приложений и сохранением рабочих файлов при длительном отключении электропитания. Входящие в комплект утилиты мониторинга состояния электросети и питания нагрузки довольно точно показывают напряжение и весьма приблизительно - мощность подключенной к ИБП нагрузки (только для модели APC Back-UPS ES 525).

Все модели ИБП при стандартной нагрузке демонстрируют хорошую работу, однако при покупке данных устройств необходимо учитывать некоторые их особенности. В частности, APC Back-UPS ES 550VA и APC Back-UPS ES 700VA не имеют функции автоматической регулировки напряжения (AVR), поэтому их рекомендуется применять только в тех местах, где не случается длительных снижений напряжения в электросети.

Следует отметить и ошибку в программном обеспечении APC PowerChute Personal Professional 2.0, которая проявилась на всех трех тестируемых устройствах. После полной разрядки батарей вследствие питания нагрузки при возобновлении питания от внешней электрической сети программа показывает процентное соотношение заряда батарей неверно, поскольку с течением времени процент заряда всегда уменьшается, а не увеличивается. Этой ошибки можно избежать, переподключив ИБП к компьютеру.

Участники тестирования

ИБП APC Back-UPS ES 550VA относится к типу Standby с выходным напряжением практически несинусоидальной формы и имеет выходную мощность 550 В·А (330 Вт).

ИБП APC Back-UPS ES 550VA изготовлен в пластиковом корпусе непривычной для источников бесперебойного питания форме. Внешне он напоминает обычный удлинитель - утолщенный «пилот». Эта модель может либо устанавливаться на пол, либо крепиться к стене - для этого снизу предусмотрены специальные крепежные отверстия. На верхней панели расположены кнопка включения, многоцветный светодиодный индикатор, указывающий на источник питания нагрузки (сеть или батарея), и восемь выходных розеток Schuko. Шнур подключения к внешней сети расположен сбоку устройства и имеет несъемную конструкцию. Первые четыре розетки обеспечивают защиту от падения напряжения вплоть до его полного исчезновения, а еще четыре - защиту электрооборудования лишь от скачков напряжения. Розетки ИБП разделены на два сегмента, которые разнесены в разные стороны. На боковой части ИБП расположен специальный разъем управления для подключения APC Back-UPS ES 550VA к компьютеру, который другим концом подключается к USB-порту. Рядом находятся два разъема RJ-45 (вход и выход) для подключения телефонной линии или локальной сети, для них также осуществляется фильтрация от скачков. В ИБП используется аккумуляторная необслуживаемая герметичная свинцово-кислотная батарея с загущенным электролитом APC RBC2 с напряжением 12 В, замену которой пользователь может производить самостоятельно через нижнюю панель, которая закрывается на защелки. С целью повышения безопасности ИБП перевозится с отключенной батареей (клемма «–» отключена), соответственно перед началом эксплуатации ее необходимо подключить.

С помощью программного обеспечения осуществляется настройка ИБП под условия конкретной электросети, что дает возможность уменьшить количество переключений и тем самым увеличить продолжительность безотказной работы. Момент срабатывания первой ступени повышения и понижения входного напряжения можно выбрать из диапазонов 160-196 В и 256-276 В соответственно (с шагом до 4 В).

В комплекте поставки имеются кабель управления (USB), телефонный кабель (RJ 11), руководство пользователя и компакт-диск с программным обеспечением APC PowerChute Personal 2.0.

Программное обеспечение PowerChute Personal Edition (рис. 1) позволяет контролировать рабочие параметры (входное и выходное напряжение, емкость аккумулятора, уровень нагрузки и т.д.) и настраивать ИБП. Программа может выдавать пользователю предупреждения при возникновении сбоев в питании и корректно закрывать операционную систему в случае перебоев питания. При этом можно вручную указать время, через которое необходимо завершить работу системы при отключенном внешнем питании (работе от батареи), - по умолчанию в программе установлено значение 5 мин до окончания работы от аккумулятора.

Рис. 1. Программное обеспечение PowerChute Personal Edition 2.0

Во время тестирования при понижении напряжения до 185 В ИБП автоматически переходил на работу от батареи, а при повышении напряжения во внешней сети до 190 В - в режим работы от внешней сети. При повышении входного напряжения до 250 В выходное напряжение тоже поднялось до 250 В; при 257 В сработал режим защиты и ИБП перешел на питание от батареи, а при снижении напряжения внешнего питания ИБП перешел в режим питания от внешнего источника. В режиме работы от батареи при нагрузке выходное напряжение составляло 185 В, а в отсутствие нагрузки - 215 В.

Рис. 2. Переключение на питание от аккумуляторной батареи

В конце заряда батарей параметры выходного сигнала практически не изменялись (рис. 3), отключение выполнялось без всплесков, а возврат с питания от батарей на питание от сети произошел без задержек.

Рис. 3. Режим питания от аккумуляторной батареи APC Back-UPS ES 550VA

Время работы до полной разрядки батареи при нагрузке с одним компьютером и 17-дюймовым монитором - 27 мин 21 с, чего вполне достаточно для корректного завершения работы системы.

Следует подчеркнуть, что данная модель имеет невысокую цену и потому вполне подходит для использования в домашних условиях ИБП и в небольшом офисе. Необходимо также отметить отличное программное обеспечение, поставляемое с APC Smart-UPS ES 550VA, а кроме того, простоту и удобство смены батареи. Разделение розеток под различные типы защиты тоже упрощает эксплуатацию и, что немаловажно, продлевает жизнь встроенному аккумулятору, поскольку больше четырех устройств при питании от батареи подключить нельзя. Данное решение может стать хорошим выбором для защиты настольных персональных компьютеров от всплесков электрической сети.

Источник бесперебойного питания APC Back-UPS ES 700VA принадлежит к типу Standby с выходным напряжением почти синусоидальной формы и обладает выходной мощностью 700 В·А (405 Вт). Данный ИБП изготовлен в пластмассовом корпусе оригинальной формы и похож на удлинитель. В целом эта модель ничем не отличается от уже рассмотренной Back-UPS ES 550VA. На передней панели расположены кнопка включения и отключения ИБП и индикаторы, указывающие на источник питания нагрузки (сеть или батарея) и на необходимость замены аккумулятора. Под крышкой, закрепляемой на защелках, снизу ИБП находится ниша для аккумуляторной батареи. При транспортировке плюсовая клемма отключена от аккумуляторной батареи, а следовательно, перед использованием ее необходимо подключить. По сравнению с Back-UPS ES 550VA эта модель имеет более высокую выходную мощность и укомплектована другой моделью аккумулятора, за счет чего увеличивается время работы от батареи.

На лицевой части (верхней) ИБП находятся разъемы для подключения нагрузки - восемь розеток IEC, которые разделены на два сегмента, и кнопка включения/выключения питания. Четыре розетки обеспечивают фильтрацию скачков напряжения без возможности перехода на питание от батареи. Остальные четыре поддерживают переход на резервное питание от батареи. Такое разделение позволяет отделять наиболее важные устройства, которым необходимо время для завершения работы, от тех, которым необходима лишь защита от скачков и перепадов напряжения.

В комплект поставки входят кабель для подключения APC Back-UPS ES 700VA к компьютеру через USB-порт, телефонный кабель с разъемами RJ-11, руководство по эксплуатации и компакт-диск с электронной версией руководства по эксплуатации, а также программное обеспечение APC Powerchute Personal 2.0. Комплект поставки не отличается от комплекта, который идет с младшей моделью Back-UPS ES 550VA.

Программное обеспечение PowerChute Personal Edition 2.0 (см. рис. 1) позволяет контролировать рабочие параметры (входное и выходное напряжение, емкость аккумулятора, уровень нагрузки и т.д.) и настраивать ИБП. Программа информирует пользователя при возникновении сбоев в питании и корректно закрывает операционную систему при перебоях питания. При этом предусмотрена возможность вручную указывать время, через которое необходимо завершить работу системы в отсутствие внешнего питания (при работе от батареи), - по умолчанию 5 мин до окончания работы от аккумулятора.

В ходе тестирования при понижении напряжения во внешней сети до 183 В ИБП автоматически переходил на работу от батареи, а в случае повышения напряжения до 200 В он начинал работать от внешней сети. Повышение входного напряжения до 250 В повлекло за собой рост выходного напряжения до 250 В, при напряжении в 266 В сработал режим защиты и ИБП перешел на питание от батареи, а при снижении напряжения стал работать от внешнего источника. В режиме работы от батареи при нагрузке выходное напряжение составляло 176 В, а при ее отключении - 215 В.

Рис. 4. Переключение на питание от аккумуляторной батареи

По окончании заряда батарей параметры выходного сигнала практически не изменялись (рис. 5); отключение происходило без всплесков; возврат с питания от батарей на питание от сети произошел без задержек.

Рис. 5. Режим питания от аккумуляторной батареи APC Back-UPS ES 700VA

Время работы до полной разрядки батареи при нагрузке с одним компьютером и 17-дюймовым монитором составило 41 мин 22 с - этого более чем достаточно, чтобы корректно завершить работу системы. Из всех трех моделей APC Back-UPS ES 700VA имеет самое продолжительное время работы от батареи, поэтому ее можно рекомендовать для применения в тех местах, где внешнее питание отключается часто и на продолжительное время.

Данная модель стоит немного дороже двух других, но, тем не менее, может быть рекомендована для использования в домашних условиях и в небольшом офисе. Помимо этого необходимо также отметить, что ИБП APC Back-UPS ES 700VA оснащен отличным программным обеспечением, а также то, что смена батареи выполняется легко и просто. Разделение розеток под различные типы защит тоже облегчает эксплуатацию и обеспечивает более длительную работу встроенного аккумулятора, так как при питании от батареи невозможно подключение больше четырех устройств. В целом это отличное решение для защиты нескольких настольных персональных компьютеров от всплесков напряжения в электрической сети.

Модель APC Back-UPS ES 525 относится к ИБП типа Line-Interactive, имеет выходное напряжение несинусоидальной формы и обладает выходной мощностью 525 В·А (300 Вт). Данная модель выполнена в пластмассовом корпусе оригинальной формы и несколько отличается от двух других моделей. Верхняя панель имеет кнопку включения/выключения ИБП, четыре розетки EIC для подключения нагрузки, а также световой индикатор, сигнализирующий о состоянии устройства на данный момент. Четыре розетки нагрузки делятся на две части: три из них позволяют защитить подключенное оборудование от всплесков напряжения и поддерживать его работу в отсутствие внешнего питания от встроенной в ИБП батареи, а четвертая служит лишь для защиты от перепадов напряжения во внешней сети. Батарея находится в специальной нише в нижней части ИБП под крышкой, которая крепится на защелках и по своему устройству не отличается от конструкции в двух других моделях. На боковой части ИБП расположены разъемы RJ-45 (вход и выход) для защиты от всплесков в компьютерной или телефонной сети. Рядом с ними находится еще один специальный разъем (RJ-45 с десятью контактами), к которому подключается кабель управления ИБП. Другой конец кабеля подключается к компьютеру через USB-порт.

В комплект поставки устройства, помимо Back-UPS ES 525, входят кабель для подключения к компьютеру, телефонный кабель (RJ-11), руководство по эксплуатации, а также CD-диск с программным обеспечением.

Программное обеспечение APC PowerChute Personal 2.0 позволяет контролировать рабочие параметры (входное и выходное напряжение, емкость аккумулятора (в процентном соотношении), уровень нагрузки и т.д.) и настраивать ИБП. Отметим, что модель Back-UPS ES 525, в отличие от двух других тестируемых ИБП, поддерживает режим мониторинга мощности подключенной нагрузки (рис. 6). Кроме того, она поддерживает функцию самодиагностики (тест внутренних цепей ИБП) и позволяет изменять параметры AVR (автоматической регулировки напряжения). По желанию пользователь может задать номинальное выходное напряжение при работе от батарей, а также режим работы AVR, выбрав моменты включения режимов повышения и понижения напряжения (шаг - 4 В). Изменение этих параметров дает возможность настроить ИБП на работу с сетью электропитания, что сокращает количество переключений и продлевает срок службы как самого ИБП, так и батарей. Остальные параметры не отличаются по своим настройкам от других протестированных моделей.

Рис. 6. Мониторинг потребляемой нагрузкой мощности

В процессе тестирования ступени повышения напряжения блока AVR включились при понижении входного напряжения до 200 и 185 В, выходное напряжение при этом составляло 230 В. При повышении входного напряжения до 250 В выходное напряжение тоже подросло до 250 В; при 255 В сработал AVR, а напряжение понизилось до 225 В. Переключение на режим питания от батареи происходило при снижении входного напряжения до 165 В. В режиме работы от батареи при нагрузке выходное напряжение составляло 176 В, а в ее отсутствие - 220 В. Режим питания от батареи отключался при повышении входного напряжения до 190 В. Следует отметить, что наличие блока автоматического регулирования напряжения AVR очень полезно в условиях российских электросетей, где напряжение очень часто может сильно «проседать» или, наоборот, быть очень завышенным по сравнению с номиналом. Кстати, у этой модели выходное напряжение выше, чем у двух других протестированных ИБП.

Переключение на питание от батареи выполнялось быстро (менее 6 мс) - рис. 7.

Рис. 7. Переключение на питание
от аккумуляторной батареи APC Back-UPS ES 525

В конце заряда батарей параметры выходного сигнала практически не изменялись (рис. 8), отключение выполнялось без всплесков, возврат на питание от сети произошел без задержек.

Рис. 8. Режим питания от аккумуляторной батареи APC Back-UPS ES 525

Время работы до полной разрядки батареи при нагрузке с одним компьютером и 17-дюймовым монитором составило 27 мин 36 с, что вполне достаточно для корректного завершения работы системы.

Данная модель имеет невысокую цену и поэтому вполне подходит для использования в домашних условиях ИБП и в небольшом офисе. В отличие от двух других рассмотренных моделей, она оснащена встроенным блоком AVR, что положительно сказывается на работе в российских электросетях и дает ей преимущество по сравнению с другими моделями. Устройство APC Back-UPS ES 525 обладает отличным программным обеспечением и рядом дополнительных возможностей по настройке, а кроме того, смена батареи осуществляется просто и удобно. Разделение розеток под различные типы защиты также упрощает эксплуатацию и удлиняет срок службы встроенного аккумулятора.

ИБП APC Back-UPS ES 525 отмечен знаком «Редакция рекомендует» за его широкие функциональные возможности, стабильность работы во всех режимах и долговременную работу от батареи при отсутствии питания.

Вместо заключения

Рассмотрев три модели от компании APC, можно с уверенностью сказать, что эти ИБП будут пользоваться спросом на рынке. Удобство и простота эксплуатации, высокая надежность и приятный внешний вид - все это должно понравиться конечным пользователям. Из трех моделей, ориентированных на конечного потребителя, стоит обратить внимание на модель APC Back-UPS ES 525, которая имеет встроенный блок автоматической регуляции выходного напряжения (AVR), что очень актуально для российских электросетей, где напряжение может как сильно «проседать», так и внезапно подскакивать выше допустимых норм.

Редакция выражает признательность компании APC за предоставление для тестирования источников бесперебойного питания APC Back-UPS ES 550VA, APC Back-UPS ES 700VA и APC Back-UPS ES 525.

Компания АРС уже давно стала чуть ли не монополистом на рынке источников Почти каждый пользователь, имеющий ИБП, использует продукцию именно этой фирмы. Это показатель того, что компания выпускает действительно качественную технику. Строго говоря, АРС - дочерняя компания гиганта Shneider Electric. Так что правильнее считать производителем именно эту контору.

Что касается продукции АРС, то она традиционно качественная и выносливая. Компания специализируется на выпуске источников бесперебойного питания, а значит, основным критерием в оценке продукции служит время автономной работы и защита от всплесков напряжения. И с этим у продукции АРС все в порядке. Относительно недавно компания выпустила ИБП APC Back-UPS 650. О нем и пойдет речь.

Немного об устройстве

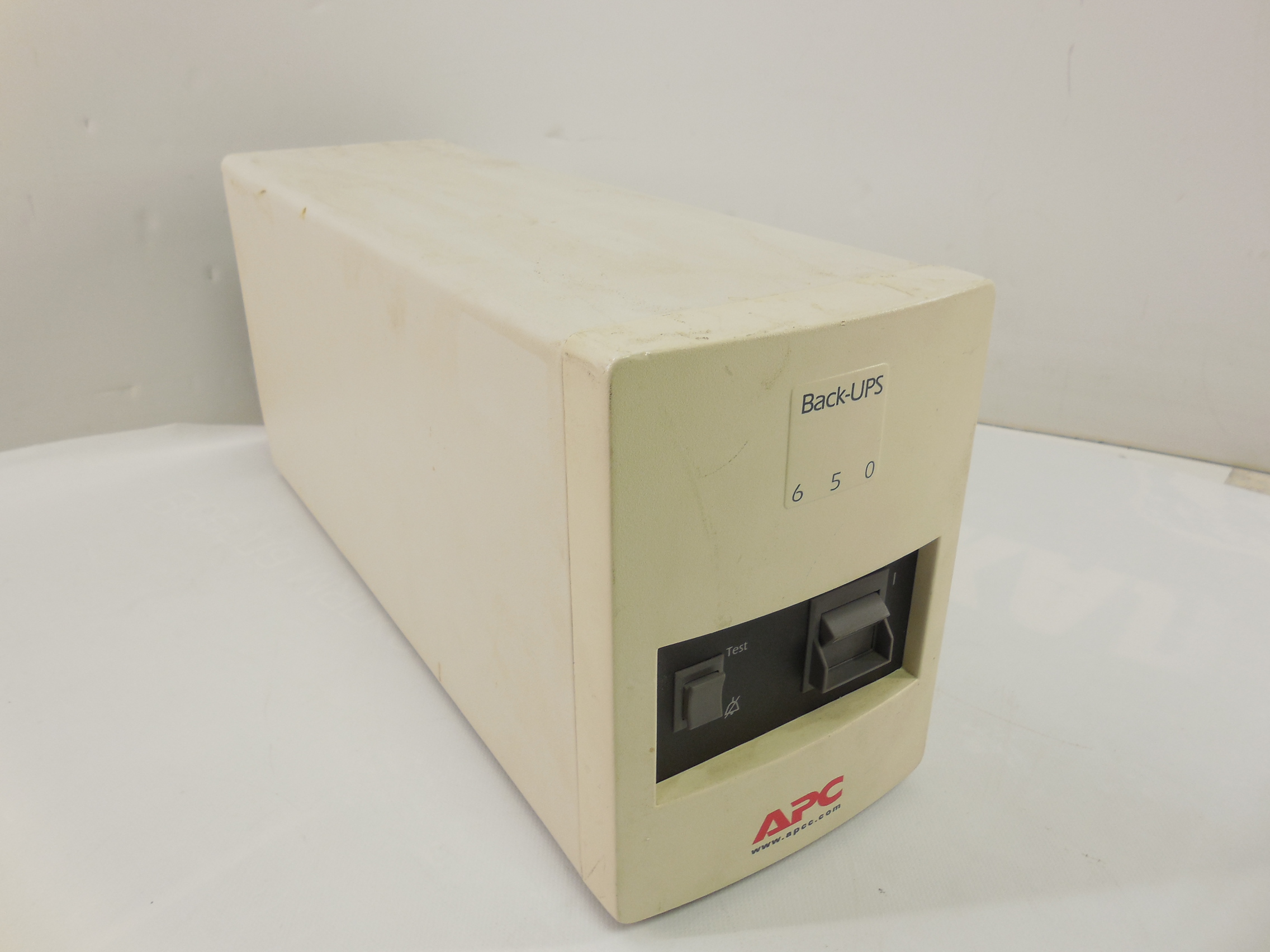

APS Back-UPS 650 является логическим продолжением серии линейно-интерактивных источников бесперебойного питания. Устройство обладает всеми необходимыми характеристиками, при этом оно лишено опций, совершенно ненужных для такого девайса. Некоторые топовые модели снабжаются и миниатюрным ЖК-экраном, но для такого устройства он не особо и нужен, поскольку на питание экрана тоже затрачивается запас энергии. И в плане длительности автономной работы это не очень хорошо. Большинство ИБП снабжаются простыми светодиодными индикаторами, которые отображают уровень заряда батареи и режим работы.

Существует несколько модификаций этого продукта с префиксами CS, RS и Pro. Все они отличаются друг от друга, но незначительно. Отличие состоит, как правило, в некоторых технических характеристиках. Стоит отметить, что одинаковое напряжение выхода - визитная карточка всех устройств бесперебойного питания APC Back-UPS 650, 230 В - это предел для них. Даже внешне эти устройства почти одинаковы. Но нужно разобрать их все для полноты картины.

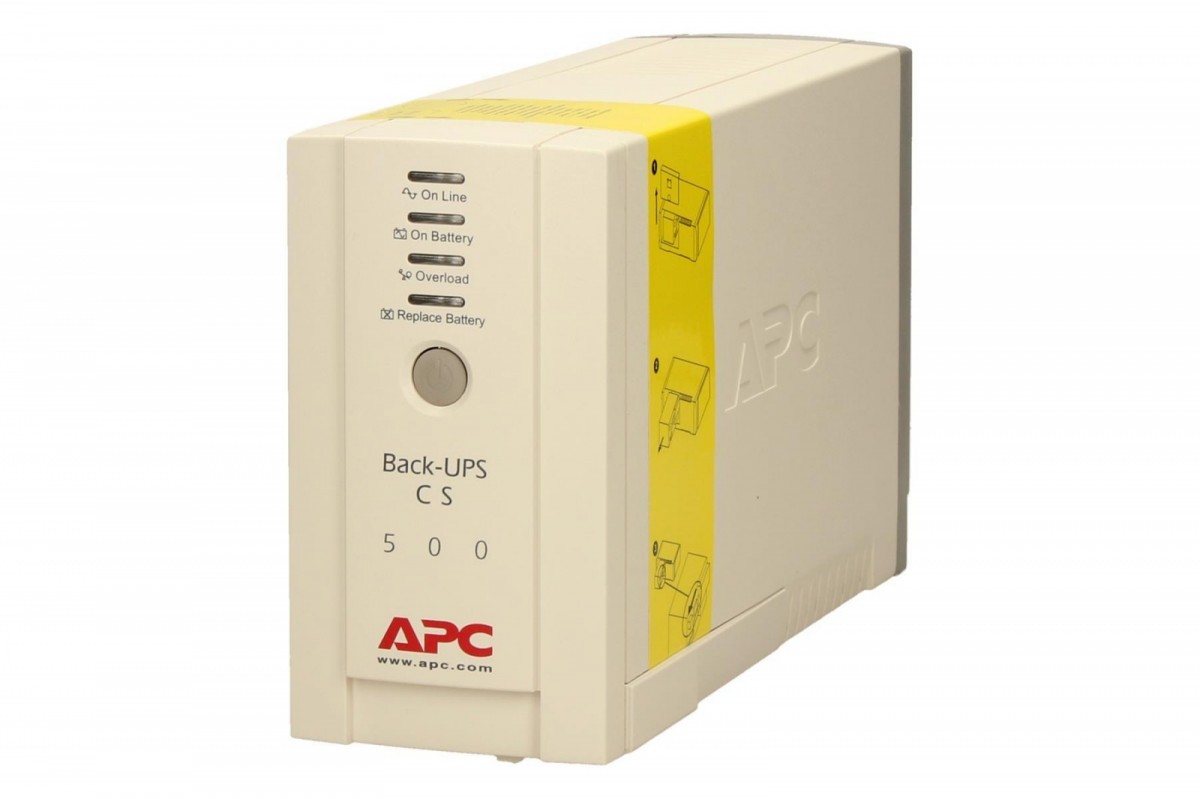

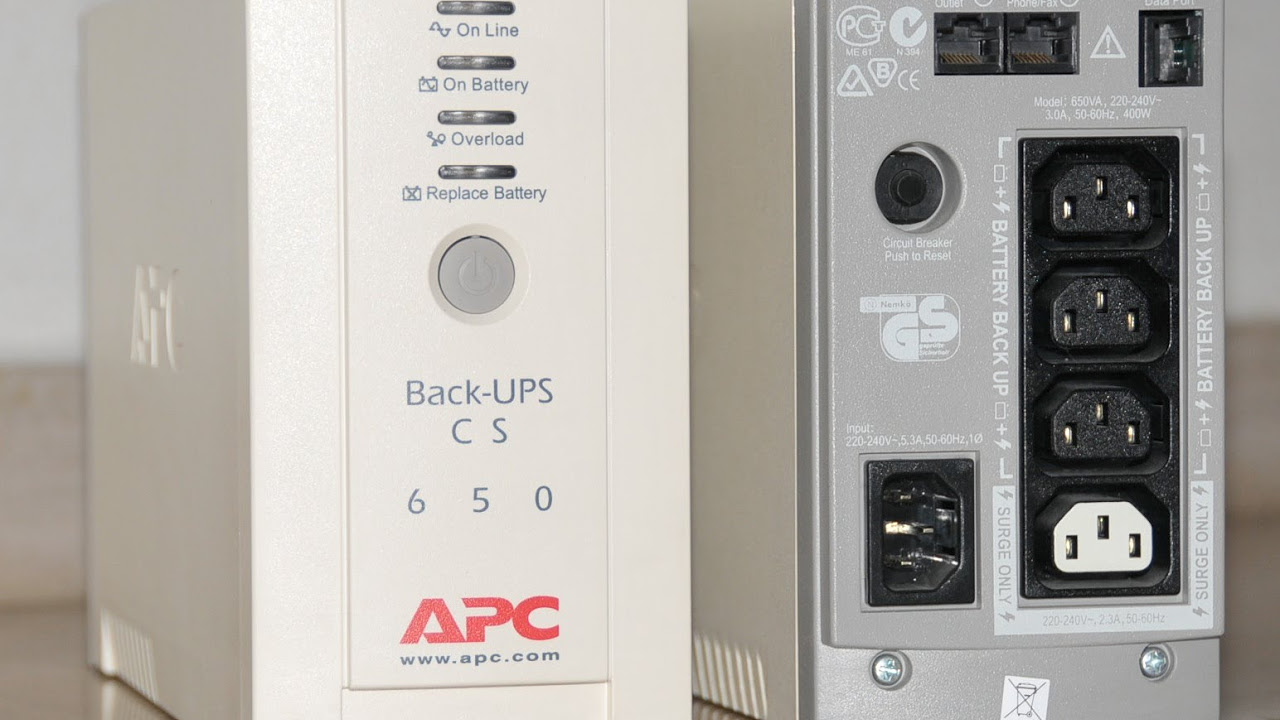

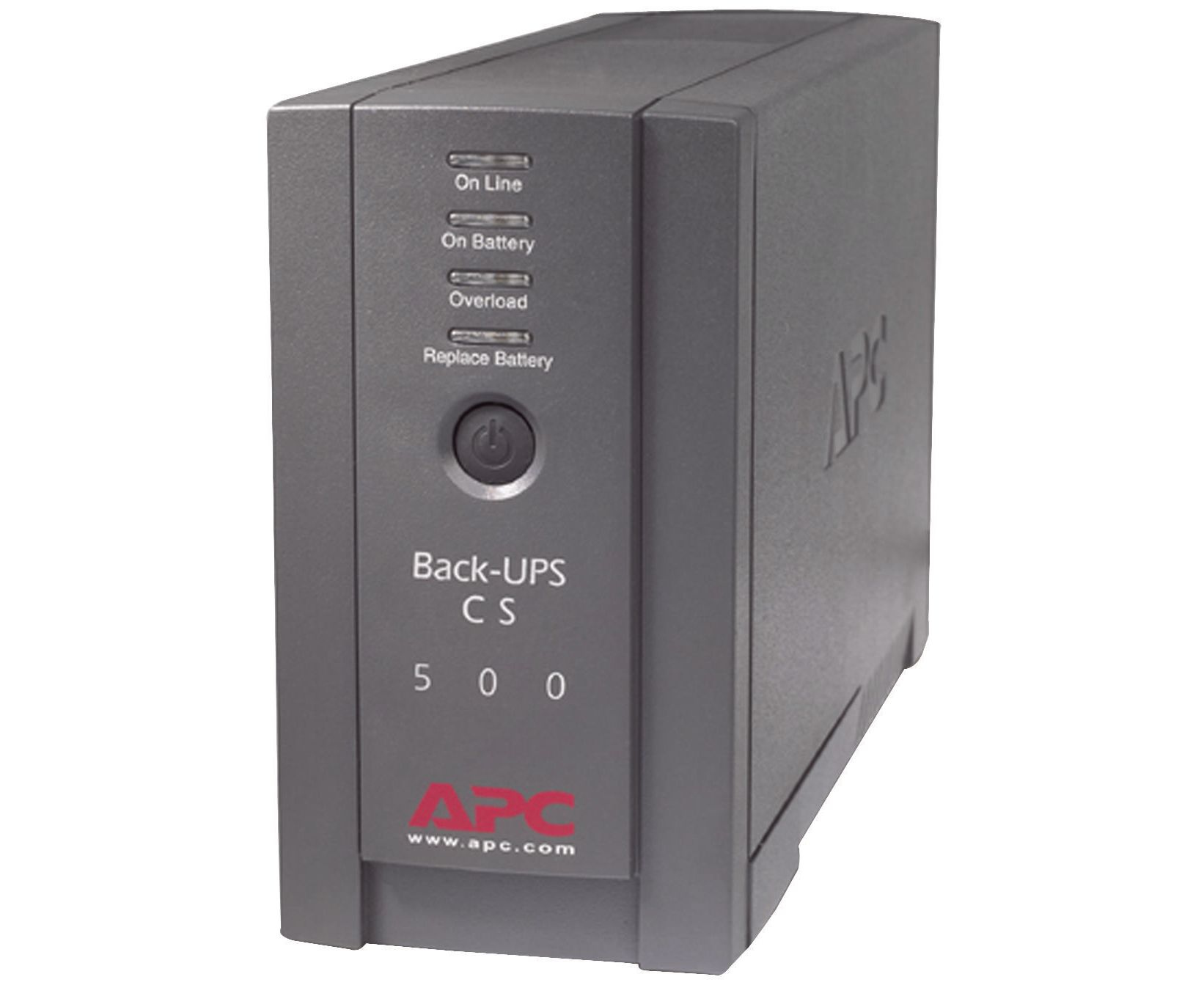

Версия CS

Линейка CS получается чуть ли не самой дешевой среди устройств АРС 650-й серии. Аккумулятор отличается скромными (относительно) характеристиками и стандартным для устройств такого класса внешним видом. Ничего лишнего. Все строго для того, чтобы обеспечивать бесперебойное питание элементов компьютера в случае исчезновения напряжения.

APC Back-UPS CS 650 доступен только в черном цвете. Это даже хорошо, поскольку черный - универсальный цвет. Он никоим образом не способен испортить внешний вид рабочего места. Аскетизм ИБП АРС CS-версии даже хорош. Поскольку такие устройства должны работать, а не привлекать внимание ярким внешним видом. Теперь посмотрим, что у этого «бесперебойника», так сказать, под капотом.

Технические характеристики версии CS

Основными критериями, по которым принято оценивать источники бесперебойного питания, являются емкость батареи и наличие защиты от скачков напряжения. Все остальное отходит на второй план. Теперь посмотрим, что может нам предложить APC Back-UPS CS 650. В принципе, как и все линейно-интерактивные источники бесперебойного питания, продукция от АРС имеет типовые характеристики, и особо углубляться в них не стоит. Но различия все же есть. Поэтому уклониться от разбора этих самых отличий мы не можем. Так что поехали.

Мощность ИБП

Этот параметр отвечает за стабильное питание всех компонентов компьютера. Если циферок не хватает, то компьютер просто не будет работать. Мощность данного ИБП составляет 650 ВА. Этого вполне достаточно для ПК средней конфигурации. Для игровой машины придется искать что-нибудь мощнее.

Емкость батареи

В этом ИБП установлен элемент питания емкостью 7,2 А/ч с рабочим напряжением 12 В. Надолго ли его хватит при Строго говоря, все зависит от конфигурации компьютера. Чем мощнее ваша машина, тем меньше времени у вас имеется, чтобы правильно выключить ПК в случае сбоя. Однако средним временем для компьютеров умеренной конфигурации (коих большинство) является 1-3 минуты. В зависимости от нагрузки на компоненты компьютера. Неплохой результат. Время полного заряда батареи (после первого включения) составляет 22 часа. Многовато, но что поделать? Приходится чем-то жертвовать во имя стабильности.

Защита от перепадов напряжения

Эта опция присутствует в ИБП APC Back-UPS 650 версии CS. Причем справляется этот компонент со своей работой на ура. Многочисленные тесты показывают, что источник бесперебойного питания умеет выравнивать напряжение и подавать его на компьютер. Таким образом, все компоненты вашего компьютера оказываются надежно защищены от скачков напряжения.

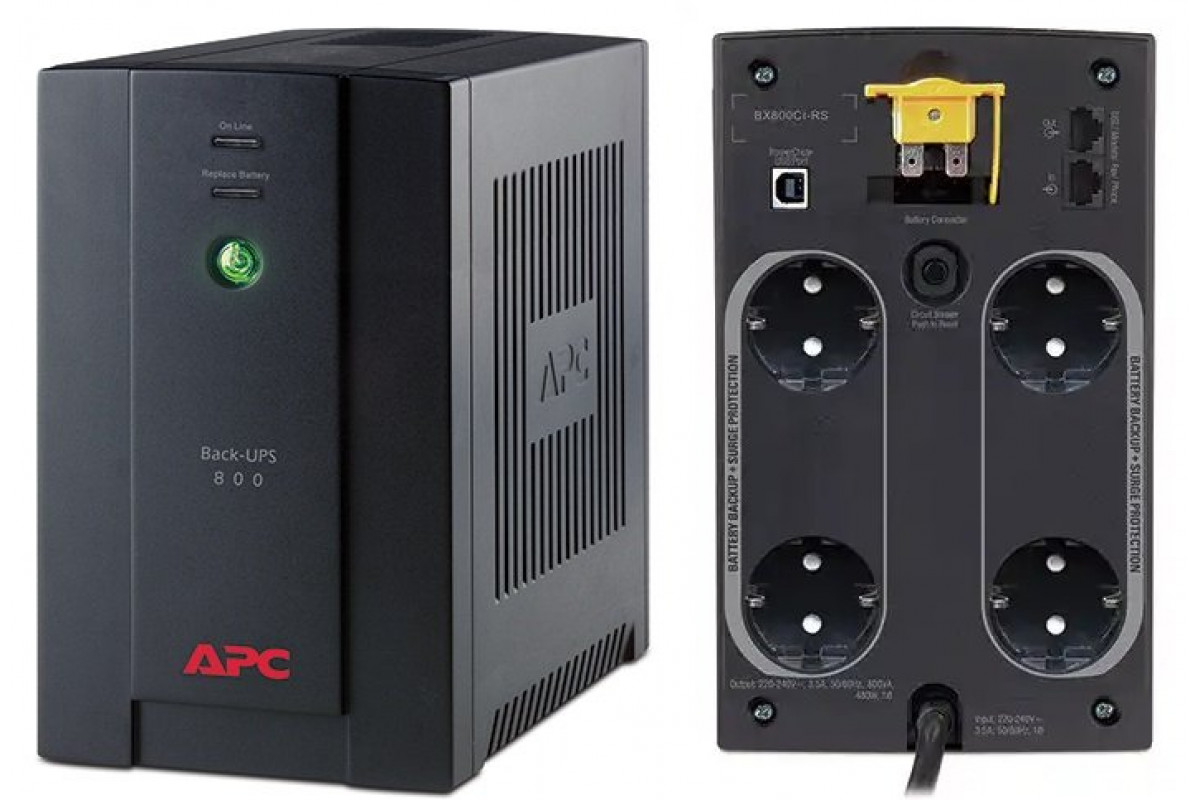

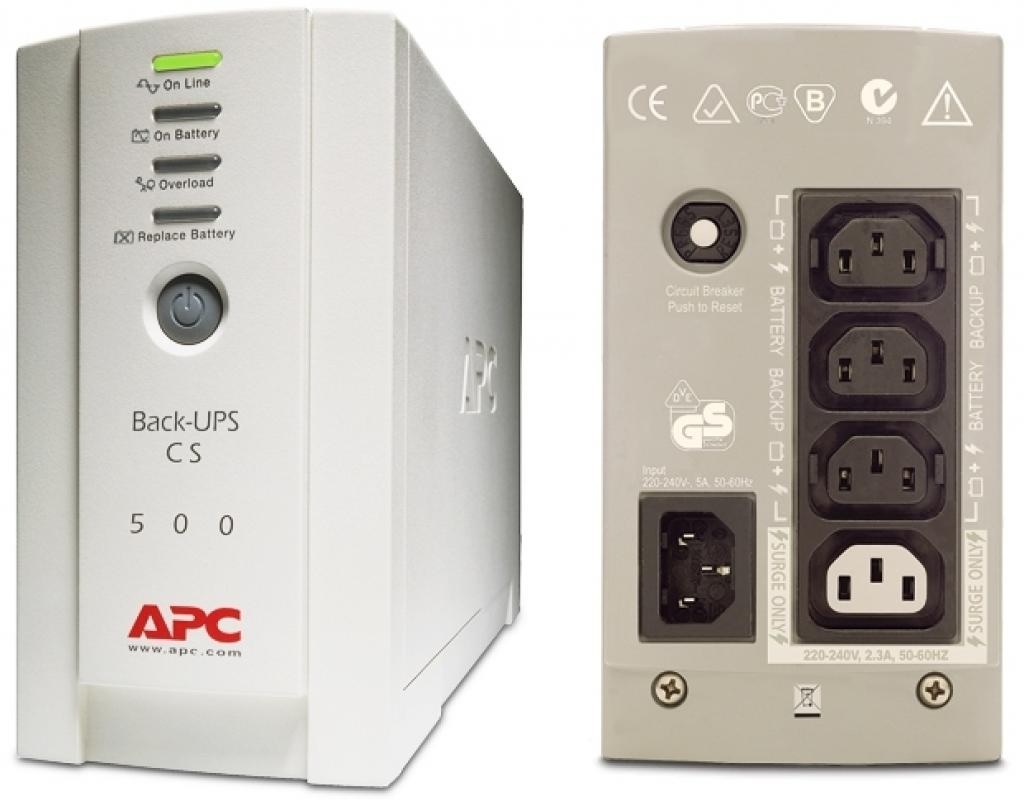

Разъемы и интерфейсы версии CS

APS Back-UPS 650 версии CS обладает четырьмя разъемами для вилок питания стандарта «евро». Причем три из них служат для подключения устройств непосредственно к аккумулятору. Они нужны в первую очередь для устройств, которым критично наличие постоянного питания (системный блок, монитор). Четвертый разъем - для подключения устройства, которое не нуждается в постоянном питании (принтер, сканер). Последний же оснащен только стабилизатором напряжения.

Кроме того, в ИБП присутствуют разъемы для защиты телефонной линии и еще один для подключения бесперебойника к ПК. Разъемы для телефонной линии нужны тем, кто хочет обезопасить свои устройства связи от перепадов напряжения. Также ИБП можно подключить к компьютеру и настроить правильный процесс выключения ПК при потере питания. Для этого в комплекте поставки имеется диск с фирменным программным обеспечением APC Back-UPS CS 650. Инструкция, идущая в комплекте, поможет в выполнении этого процесса. Несмотря на заявления некоторых пользователей о том, что в руководстве по эксплуатации ничего не понятно, на наш взгляд, инструкция весьма подробная. Она очень точно описывает приемы работы с устройством и особенности работы самого девайса. Присутствует даже схема расположения компонентов.

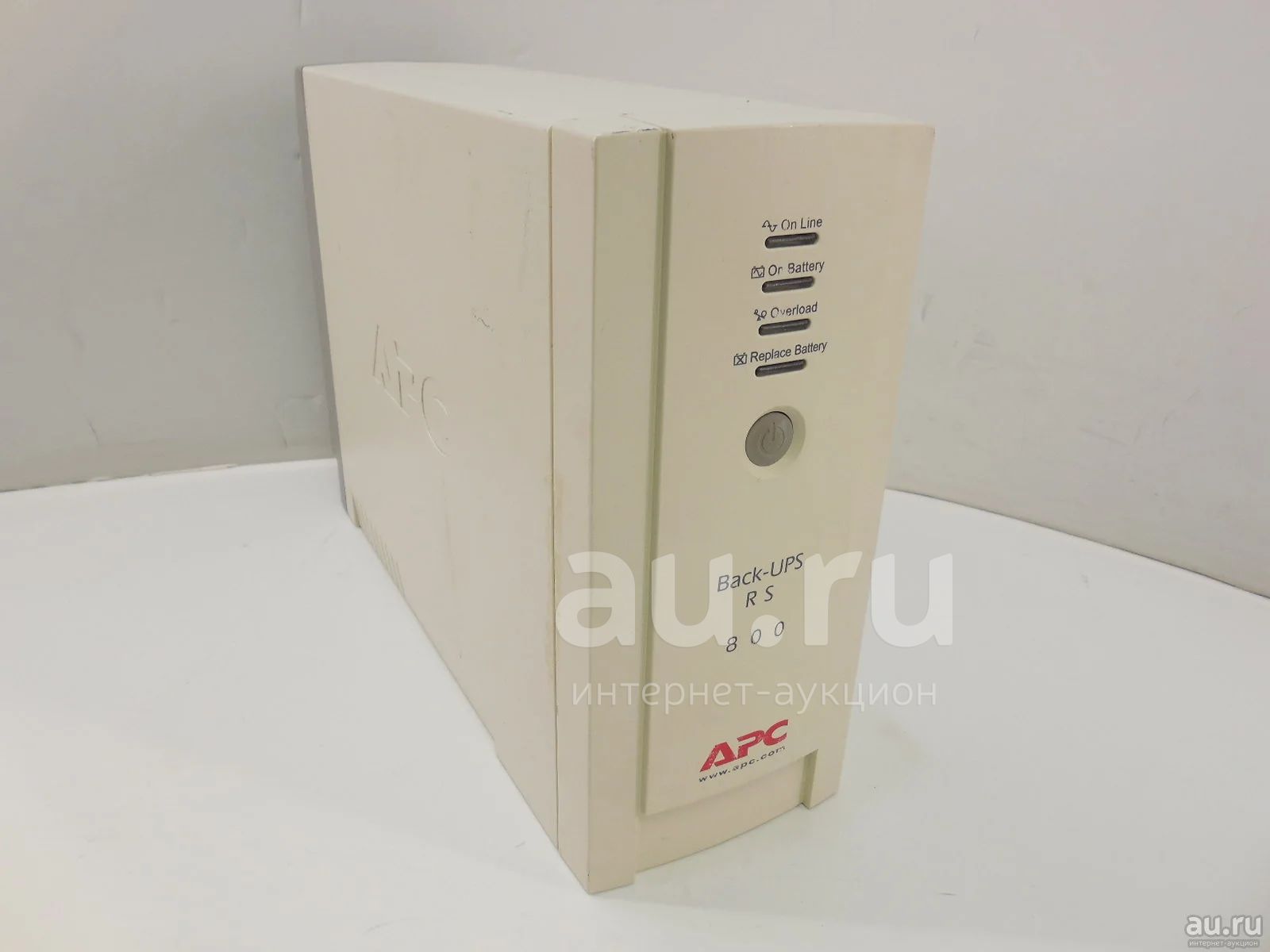

Версия RS

APC Back-UPS RS 650 является почти полным клоном версии CS. Незначительное различие наблюдается только в технических характеристиках обоих устройств. По внешнему виду эти два девайса неразличимы, как родные братья. Почему так? Видимо, в компании решили сэкономить на дизайне. В принципе, он для такого устройства не важен. Главное, чтобы аппарат хорошо выполнял свою работу. И с этим источник бесперебойного питания версии RS справляется не хуже своего «брата-близнеца».

Если версия CS предназначалась для работы с компьютерами средней мощности, то RS потянет разве что офисные ПК. Для других задач мощности у него маловато. Но это не значит, что он хуже. Просто он сделан не для этого. Если нужен источник бесперебойного питания мощнее, то есть смысл обратить внимание на версию Pro (о ней чуть ниже). Получится неплохой прирост мощности практически за те же деньги.

Технические характеристики RS

APC Back-Ups 650 версии RS имеет свои технические характеристики, которые, впрочем, не сильно отличаются от присущих девайсам версии CS. Так и должно быть, поскольку эти устройства находятся в одной ценовой нише. Поэтому существенных различий между ними быть не может. Давайте посмотрим, что собой представляет версия RS.

Мощность

Источник бесперебойного питания версии RS имеет полную мощность 650 VA, но она кратковременная. Постоянная же равна 390 Вт. Для офисных компьютеров этого достаточно. Но не более того. И все же ИБП способен обеспечить профессиональную защиту от скачков напряжения и внезапного отключения питания.

Емкость аккумулятора

Аккумулятор здесь установлен точно такой же, как и в версии CS. Но почему-то время автономной работы сильно уменьшилось. Теперь у пользователя есть всего 1-1,5 минуты для того, чтобы выключить свой ПК так, как требуется. Возможно, это связано с пониженной мощностью устройства. Как бы то ни было, но для офисных ПК и этого достаточно.

Защита от перепадов напряжения. Строго говоря, эта опция есть во всех источниках бесперебойного питания от АРС. И работает она так, как нужно. Ибо без нее бесперебойник был бы просто аккумулятором. Версия RS не стала исключением. Защита присутствует и работает хорошо. Скачки напряжение выравниваются, и в ПК посылается уже совершенно ровный импульс.

Разъемы и интерфейсы версии RS

Здесь вообще нет никаких различий. Те же четыре разъема стандарта «евро» с заземлением, те же входы для защиты телефонного соединения. Та же классификация с разделением на важные (с питанием от аккумулятора) и «не очень» (только с выпрямителем). Разъем для подключения ИБП к компьютеру тоже на месте. А в комплекте поставки - традиционно диск с фирменным ПО и инструкция по эксплуатации. Причем в последней присутствует адекватный русский язык. Это - еще один плюс в копилку компании АРС.

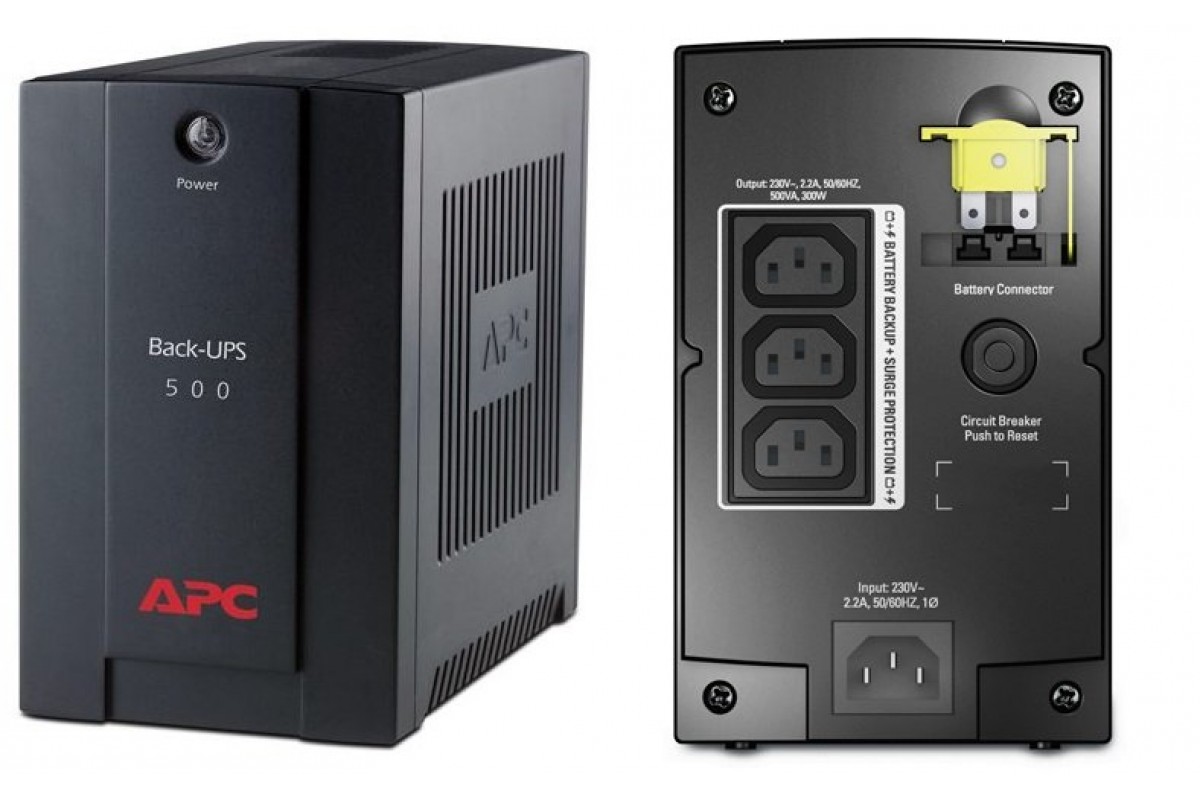

Ключ аккумулятора

Во всех версиях устройств от АРС существует также так называемый ключ аккумулятора. Он представляет собой вилку с плоскими контактами. Она нужна для того, чтобы активировать аккумулятор и начать его зарядку при включении источника бесперебойного питания в сеть. При покупке ИБП она вынута. Сделано это для того, чтобы предотвратить цикл разрядки аккумулятора. Так он дольше прослужит. Чтобы активировать устройство, следует перед включением источника бесперебойного питания в сеть воткнуть эту вилку в находящийся тут же разъем. После включения ИБП начнется процесс зарядки аккумулятора.

Версия Pro

APC Back-UPS 650 BX650CI Pro версии предназначен специально для тех, кто хочет, чтобы его компьютер дольше проработал от аккумулятора при прекращении подачи электроэнергии. В отличие от версий RS и CS, время автономного питания в версии Pro составляет 5,5 минуты. И это в режиме полной нагрузки. А в режиме частичной ИБП способен обеспечить ПК питанием на протяжении 14-15 минут. Это абсолютный рекорд среди устройств данной ценовой категории.

Отличия Pro от CS и RS

Версия Pro идентична RS и CS. То же количество разъемов и функций. Те же выпрямители напряжения. Даже аккумулятор от того же производителя, только большей емкости. Понятно, что ИБП Pro-версии будет стоить несколько дороже, однако разница не критична. Да, и его так же можно подключить к ПК и выполнить синхронизацию. APC Back-UPS Pro 650 - идеальный линейно-интерактивный источник бесперебойного питания для среднего пользователя. Плюс ко всему, налицо замечательный баланс «цена-качество».

В нашей лаборатории вновь тестируется ИБП известной фирмы APC. Продукцию этой фирмы мы уже . Выводы были неоднозначными. Сегодня мы проведем очередное тестирование продукции данного известнейшего бренда.

Описание

Тестируемый ИБП принадлежит к серии Back-UPS ES, по данным производителя, это "Оптимальные по цене устройства батарейного резервирования и защиты электропитания для домашних компьютеров " и "Лучшее соотношение цены и качества для защиты компьютерных систем в домашних условиях" .

Производитель заявляет следующие характеристики изделия:

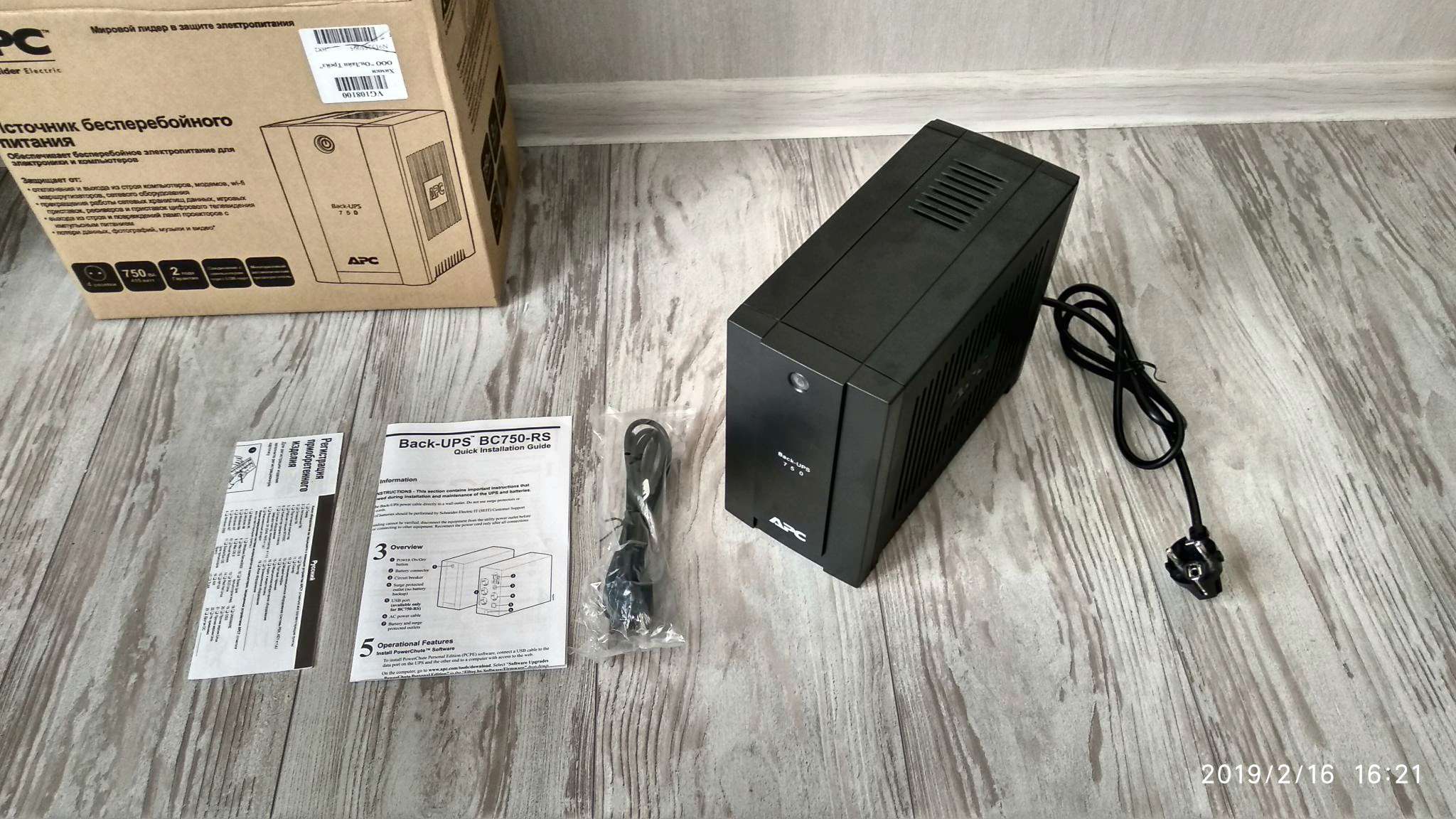

ИБП поставляется в красочно оформленной коробке размером 132×300×366 мм, вес запакованного комплекта 7,3 Кг. Для удобства транспортировки коробка снабжена пластиковой ручкой. Судя по стикеру на коробке, тестируемый ИБП произведен на Филиппинах.

Комплект поставки включает в себя:

• инструкция по эксплуатации на Русском и Английском языках
• карта гарантийной регистрации с конвертом для почтовой пересылки
• 3 листа объясняющие условия Lifetime Equipment Protection Programm*
• инструкция по технике безопасности на 18 языках, включая Русский
• лист Quality Assurance Test
• телефоны и адреса представительств APC в мире
• интерфейсный кабель для связи с ПК (USB)
• телефонный кабель RJ-11 (6P2C)
• CD с программным обеспечением PowerChute Personal Edition**

* — Lifetime Equipment Protection Programm является пожизненной страховкой защищаемого посредством APC оборудования. В случае повреждения оборудования по линии сетевого питания, APC обязуется его заменить или отремонтировать. Сумма страхового возмещения достигает $200,000 для Австралии, и 100,000 Евро - для ряда европейских стран. На Российский рынок условия страховки не распространяются.

Качество комплектации можно оценить как удовлетворительное. На изделие установлена стандартная гарантия на три года от даты выпуска ИБП. Дата выпуска определяется по серийному номеру.

Корпус ИБП выполнен полностью из пластика и состоит двух половинок — верхней и нижней. Они соединены посредством пазов и четырех шурупов. Качество литья и пластика очень хорошее, облоя не обнаружено. В верхней части ИБП находится светодиодный индикатор, меняющий цвет в зависимости от режима работы ИБП - On line (зеленый), On battery (мигающий зеленый), Replace battery (красный). Справа от индикатора находится утопленная для защиты от случайного нажатия кнопка Power. Также на верхней панели находятся два блока евро-розеток по четыре штуки. Один блок подключен через фильтр, а второй имеет батарейное питание. Справа, на торце ИБП находятся гнезда RJ-45, одно для подключения к USB-порту ПК, а два других для защиты телефонии и компьютерной сети. По центру находится шнур питания длиной 1,83 метра, и многоразовый автоматический предохранитель на 10 A.

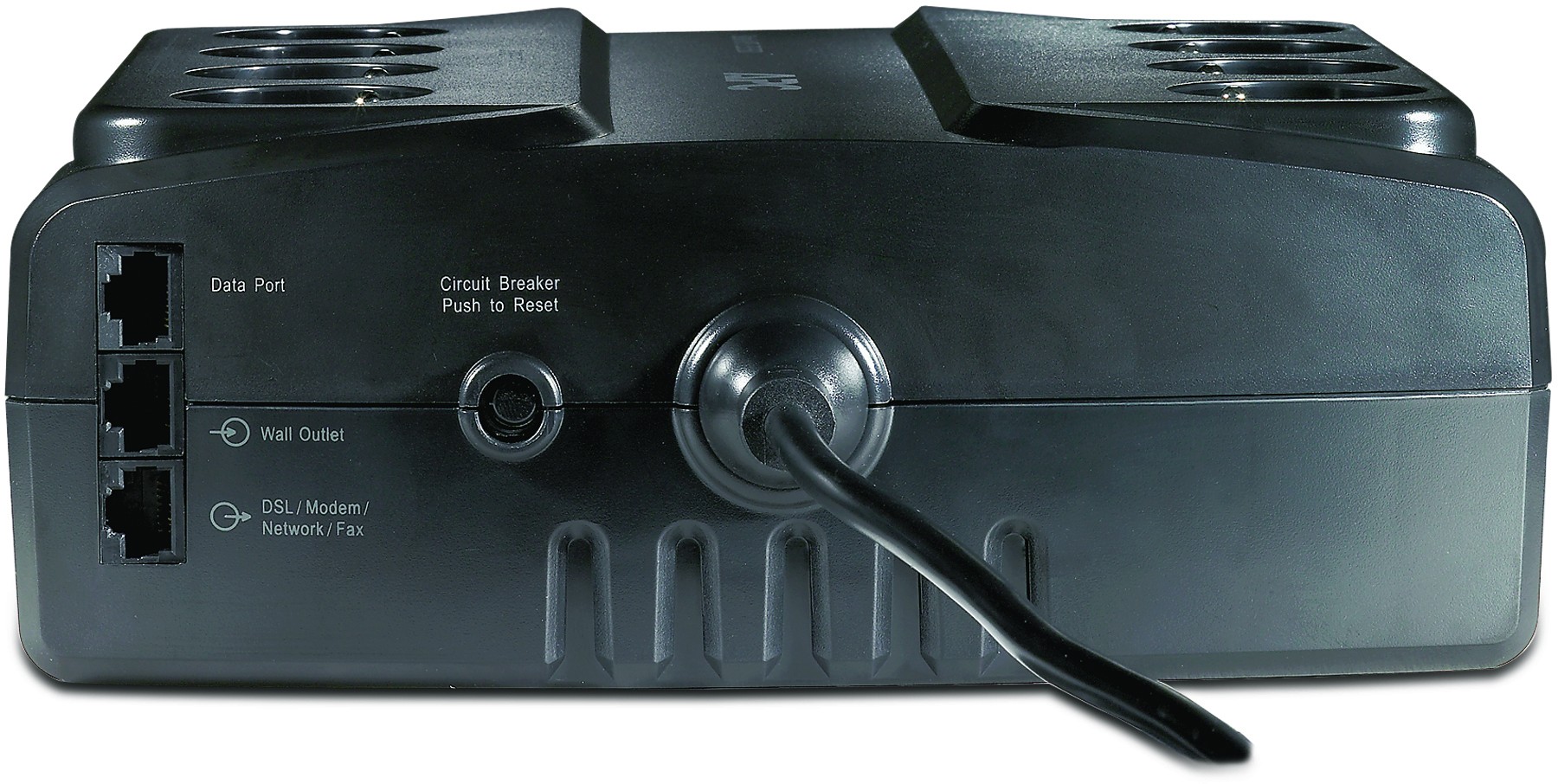

В нижней части ИБП находится крышка батарейного отсека. Задняя панель содержит прорези для шурупов. Возможен подвес как вертикально, так и горизонтально.

Внутреннее устройство

В ИБП установлен сменный батарейный картридж производства APC.

Его ёмкость 9 Ач, рабочее напряжение 12 В. Картридж представляет собой обычную батарею CP 1290 производства китайской фирмы Vision .

Следует отметить, что батарея серии CP рассчитана на режим 20-ти часового разряда. При часовом режиме разряда ее емкость, по данным производителя, составляет всего 5,8 Ач. Типичное время разряда батареи при работе в ИБП составляет 10—30 минут. В таком режиме емкость составит менее 4 Ач. Ресурс батареи 200 циклов 20 часового 100% разряда. При более интенсивном разряде ресурс может быть меньше.

Замена батареи возможна силами пользователя. Процедура замены описана и показана на картинках в инструкции. Никаких инструментов для этого не понадобится, крышка батарейного отсека крепится на защелке и легко сдвигается вниз.

Вся основная электроника расположена на одной двухсторонней печатной плате, находящейся в верхней части корпуса ИБП. Батарейный отсек отделен от электроники перегородкой. Сама плата и монтаж элементов на ней, на первый взгляд, выполнена качественно, подписано соответствие элементов принципиальной схеме. Широко используются планарные компоненты. Монтаж элементов односторонний.

Фильтр от помех выполнен по упрощенной схеме, два варистора и конденсатор. Ферритовые кольца надеты на сетевые провода.

Защита RJ-45 полноценная, для всех четырех пар компьютерной сети и телефонии.

Коммутацию осуществляет реле, максимальный коммутируемый ток составляет 12 А при напряжении 250 В, что в данном случае позволяет подключать нагрузку с максимальной пиковой мощностью до 3000 ВА.

Инвертор на двух транзисторах производства компании , формирует двухступенчатую аппроксимацию синуса. Инвертор выполнен по обычной, низкочастотной схеме, с трансформатором. Что странно, в аналогичной по форме и содержанию продукции применяется высокочастотная схема. Потребляемая ИБП мощность, при работе от батарей без нагрузки составила 7 Вт. Каждый транзистор имеет мощность 330 Вт и диапазон рабочих температур до 175° Цельсия. Транзисторы расположены на двух массивных радиаторах площадью по 40 кв.см. каждый. Вид и качество формируемого сигнала при разной нагрузке хорошо видны на осциллограмме.

И вновь мы наблюдаем импульсы на фронтах сигнала. Совершенно другой инвертор, с неизменно неудовлетворительным результатом. На приведенной далее осциллограмме, показан фрагмент сигнала при 50% нагрузке.

Этот недостаток схемотехники приводит к повышенной потребляемой мощности, снижению КПД и появлению на выходе ИБП электромагнитной помехи в диапазоне 15—17 КГц.

Тестирование

Тестируемый ИБП не оснащен автотрансформаторным регулятором напряжения. Тем не менее, мы приводим график зависимости выходного напряжения от входного. Гистерезис при переключении составляет 5 В в области повышенного напряжения, и 10 В - при пониженном напряжении.

В ИБП APC Back-UPS ES 700 посредством прилагаемого программного обеспечения PowerChute есть возможность установить диапазон выходных напряжений, от 188—208 и до 252—272 В с шагом в 1 В. Приведенный выше график отражает работу ИБП с настройками 208—244. Даже в этом, минимальном диапазоне ИБП работает неудовлетворительно, выдавая на выход напряжение, превышающее номинал на 14%, и пониженного на 11% по отношению к номиналу. Это может привести к выходу из строя подключенного оборудования и не обеспечивает его бесперебойную работу.

При выходе напряжения в питающей сети за установленный диапазон, ИБП переходит на аккумуляторное питание, оповещая об этом пользователя посредством звукового сигнала. При переключении на батареи, ИБП выдает короткий сигнал периодичностью в 40 секунд. Работу ИБП с батареей, разряженной до критического уровня, сопровождает сигнал периодичностью в 0,6 секунды.

Время перехода на батарею определялось по осциллограмме при номинальной нагрузке 405 Вт. Время перехода на батарейное питание составило 5 mс.

ИБП был протестирован на время работы от батарей при различном уровне нагрузки. Синтетические тесты проводились на нагрузке из резисторов в 40%, 50%, 60%, 80% и 100% от номинала ИБП. Выходное напряжение измерялось цифровым мультиметром . Во время работы без нагрузки оно составило 229 В.

Как видим, во всем диапазоне нагрузок ИБП укладывается в ГОСТ-13109-97 и выдает в среднем 227 В. Лишь при полной нагрузке наблюдалось некоторое уменьшение напряжения, не выходящее за границы нормы. Рекомендуемая по результатам тестов мощность нагрузки ИБП составляет не более 400 Вт.

Для испытаний на реальной нагрузке использовался тестовый компьютер следующей конфигурации:

Всего было собрано четыре варианта конфигурации тестового компьютера:

1. Integrated SiS Mirage, БП 400 Вт с пассивным PFC: DIVX-SiS
2. ATI X700, БП 400 Вт с пассивным PFC: DIVX-ATI
3. ATI X700, БП 400 Вт с пассивным PFC: 3DM5-ATI
4. ATI X700, БП 550 Вт с активным PFC и автовольтажем: 3DM5-ATI-PFC

На диаграмме слева направо:

DIVX-SiS — Конфигурация со встроенным в материнскую плату видеоадаптером. Воспроизведение с жесткого диска HD-фильма Шрек (1280×720×24×1700 kbps битрейт видео, AC3 дорожка 384 kbps). Загрузка процессора 17-25%.

DIVX-ATI — Воспроизведение с жесткого диска HD-фильма Шрек (1280×720×24×1700 kbps битрейт видео, AC3 дорожка 384 kbps). Загрузка процессора 17-25%.

3DM5-ATI — Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1, что должно имитировать работу современной игрушки.

3DM5-ATI-PFC — Конфигурация с блоком питания мощностью 550 Вт, активный PFC, автовольтаж 127-230 В. Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024?768 в режиме GT1, что должно имитировать работу современной игрушки.

Параметры зарядки АКБ являются одним из важнейших факторов, влияющих на срок службы батареи, а, следовательно, и самого ИБП. Для применяемых в картридже батарей CP 1290 производителем установлен максимальный зарядный ток 2,8 А. Учитывая важность режима зарядки батареи, было сделано два теста. В первом (жёлтая линия) ИБП был разряжен на нагрузку в 100% (400 Вт) до автовыключения, во втором (красная линия) после разряда на нагрузку в 50% (300 Вт), ИБП последовательно разряжался на меньшую нагрузку до полного разряда батареи.

Восстановление заряда после глубокого разряда заняло 19 часов. Полная зарядка батареи потребовала более 30 часов, ток заряда в начале составил 370 mA. В течение 19 часов ток заряда составлял в среднем 350 mA. Еще 10 часов потребовалось для достижения зарядного токи в 50 mA и напряжения 13,6 В. Восстановление после интенсивного разряда заняло 9 часов. По результатам измерений, работа схемы зарядки признана удовлетворительной. К недостаткам следует отнести маленький зарядный ток, к достоинствам — его стабильность при низком напряжении питающей сети.

Для проверки системы "холодного старта" ИБП был подключен к нагрузке без подключения к сети. ИБП включился при полной номинальной нагрузке. Для проверки совместимости с блоками питания, имеющими активный PFC и широкий диапазон входных напряжений, ИБП был подключен к компьютеру с блоком питания FSP550-60PLN , оснащенный активным PFC и имеющий диапазон входных напряжений 100—240 В. Проблем при совместной работе не возникло. определила батарею ИБП:

Благодаря поддержке стандарта Smart Battery, базовые функции управления электропитанием доступны встроенными средствами операционной системы.

В трее появляется знакомая всем владельцам ноутбуков иконка.

В комплекте поставляется фирменное программное обеспечение PowerChute Personal Edition 1.5. Оно обеспечивает более широкие возможности управления электропитанием и настройками ИБП.

Его установка происходила автоматически и не вызвала проблем. Более детально эта программа рассмотрена в отдельной статье.

Вывод

Тестируемый ИБП является типичным устройством для домашнего применения. Самым, на наш взгляд, существенным недостатком, с точки зрения эргономики, является применения разъема RJ-45 для связи с ПК по интерфейсу USB. И если в ИБП, допускающем монтаж в стойку, это еще оправданно (можно завести в патч-панель), то в "домашнем" ИБП подобное недопустимо. Регулировка напряжений, при достижении которых ИБП переходит на батарейное питание, недостаточна для соответствия выходного напряжения ГОСТу.

Достоинства

• Стабильность выходного напряжения при работе от батареи
• Возможность монтажа на стену
• Евро-розетки обеспечивают удобство подключения
• Полноценная защита телефонии и локальной сети
• Поддержка стандарта Smart Battery
• Качественное программное обеспечения в комплекте

Недостатки

• Упрощенный сетевой фильтр
• Импульсы на фронтах сигнала при работе от батареи
• RJ-45 разъем USB.
• Выходное напряжение при работе от сети превышает ±10%

APC Back-UPS 700 – одна из самых популярных моделей источника бесперебойного питания для бытового использования среди российских потребителей. Устройство обладает удобным форм-фактором, имеет 8 розеток (4 – резервное питание, ещё 4 – защита от перепадов электросети), есть стабилизация напряжения (ступенчатая синусоида). Каковы технические параметры устанавливаемого в него аккумулятора? Какие неоригинальные батареи можно в него установить? Рассмотрим это подробно в нашей статье.

В APC Back-UPS ES 700 устанавливаются аккумуляторы типа RBC17 . Напряжение – 12 В, размер — 65х94х151 миллиметров, крепление (клеммы) – типа 6,35 мм.
