Где находится датчик температуры холодильника стинол. Как проверить терморегулятор холодильника? Схема холодильника и срочный ремонт. Об одной несостоявшейся теории

Далеко не каждый пользователь знает, что ремонт домашних устройств, в том числе и холодильников, можно производить собственноручно, не обращаясь за помощью в сервисный центр. Справиться с несложными поломками может даже начинающий мастер. Сегодня мы попробуем разобраться с вопросом, как произвести ремонт терморегулятора холодильника, а также с тем, что же это за устройство, каково его назначение и параметры.

Что же такое терморегулятор и для чего он необходим?

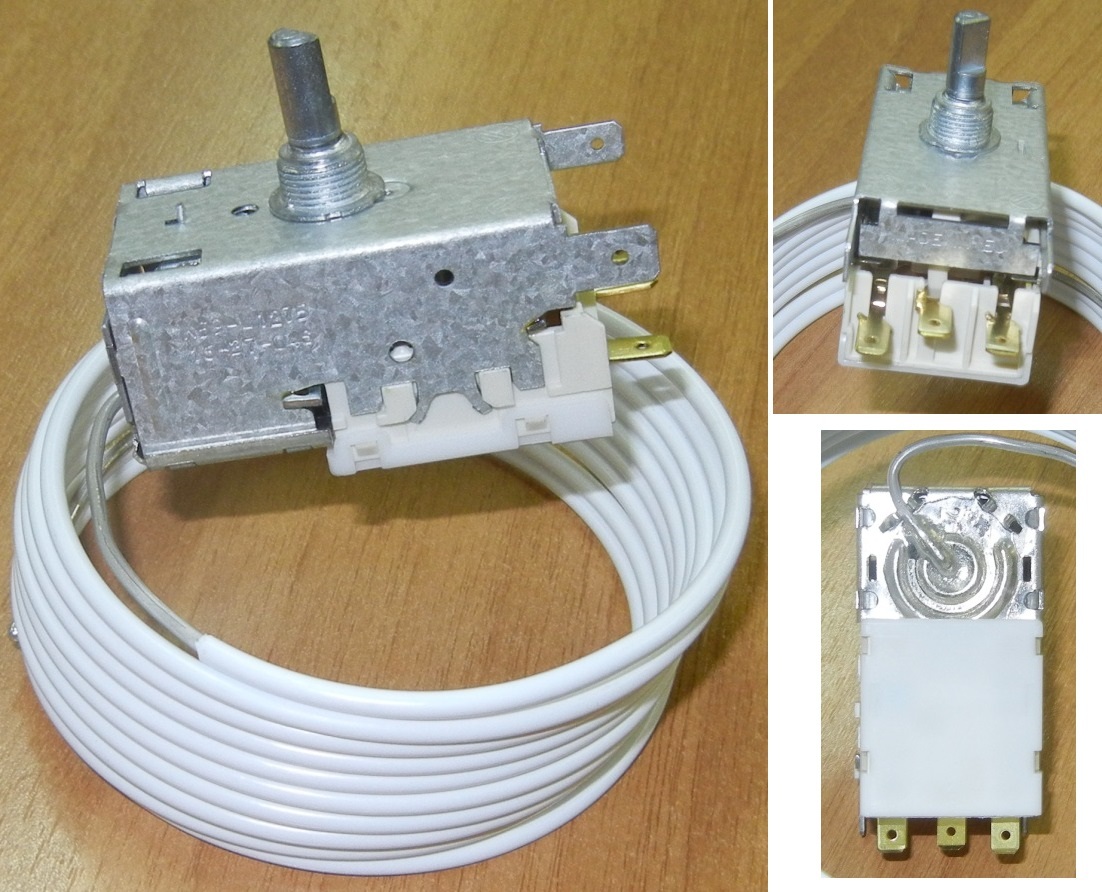

Для начала давайте разберемся, что же это такое. Термостат, или терморегулятор — это прибор, который контролирует температуру в вашем рефрижераторе, а затем посылает сигналы компрессору, заставляя включаться и выключаться его, в зависимости от уровня охлаждения внутри камеры.

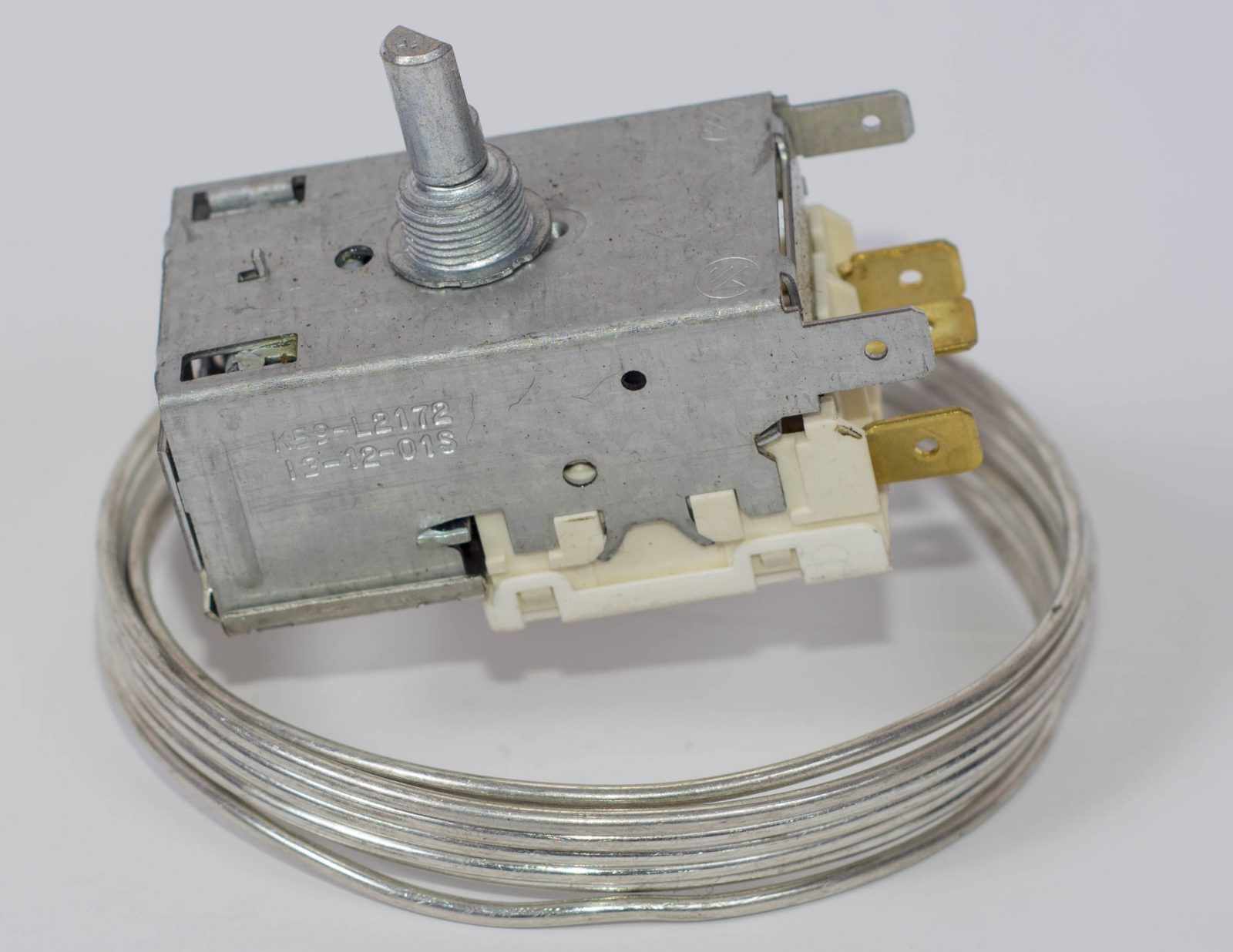

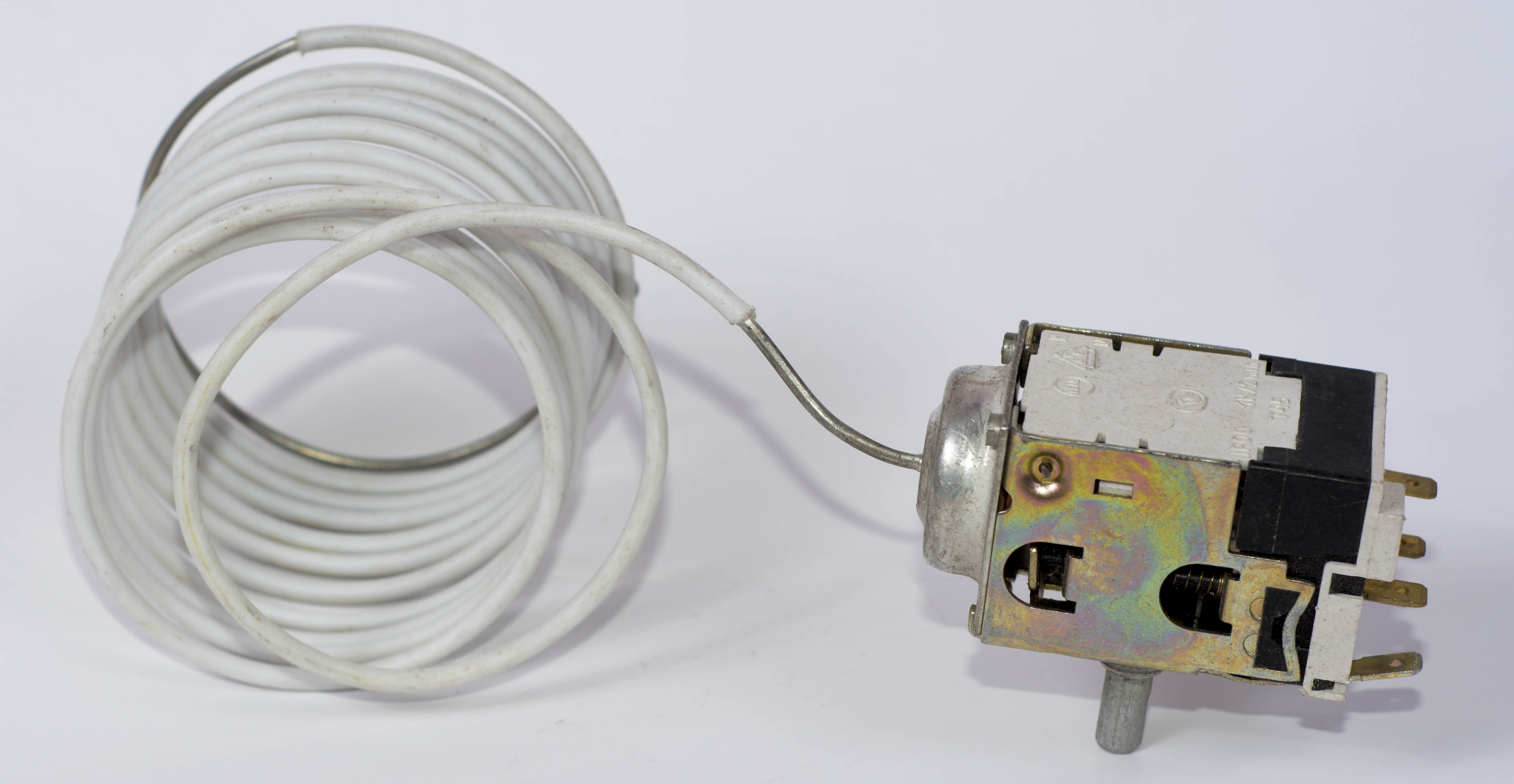

Работает он достаточно просто. Терморегулятор представляет из себя реле:

  • С одной из его сторон расположена особенная герметично запаянная трубка, которая заполнена фреоном.
  • С другой — контакты электроцепи, и при помощи них происходит управление компрессором.

Принцип действия

Работает все достаточно просто:

  • Конец капиллярной трубы крепится на испаритель. Исходя из того, что она заполнена хладагентом фреоном, при повышении температуры внутри холодильной камеры в ней возрастает давление.
  • Благодаря этому замыкаются соответствующие контакты реле, а также включается компрессор.
  • Спустя некоторое время температура в холодильном отсеке опускается, давление в трубке падает, а контакты размыкаются, затем компрессор выключается.

Еще одной достаточно важной составляющей терморегулятора является пружина, которая сжимает и разжимает его контакты. Как раз от нее и зависит, как и в какое время они будут срабатывать. К примеру, чтобы разомкнуть контакты с маленьким давлением в системе, необходимо меньше усилий, для большого давления — больше. Сила натяжения пружины регулируется с помощью ручки переключения терморегулятора.

Иногда устанавливается в рефрижераторы электронный терморегулятор, который состоит из модуля управления и температурного датчика. В новых моделях вполне может быть установлено сразу несколько датчиков, для каждой из зон охлаждения. В случае, если ваш холодильник обладает электронным режимом управления температурой, для того чтобы его отремонтировать, могут понадобиться специальные знания.

В каком месте необходимо искать терморегулятор холодильника?

Терморегулятор всегда связан с кнопкой установки температурного режима или ручкой в камере. В зависимости от холодильника, терморегулятор может находиться:

  • внутри самой холодильной камеры;
  • снаружи холодильника.

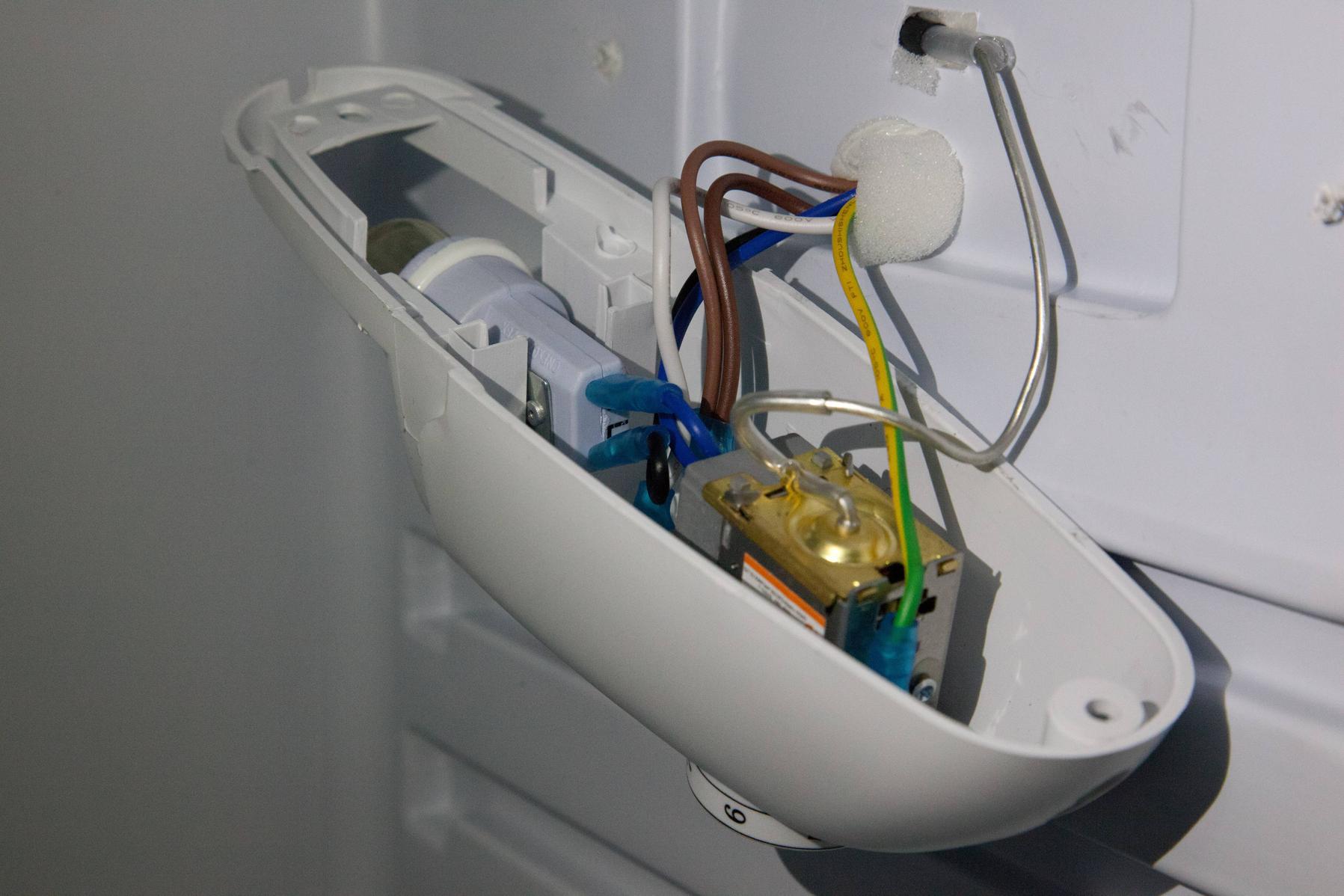

Внутри

Данное расположение характерно более ранним моделям холодильников марки “Норд” и прочих. Если вы откроете холодильную камеру, сможете увидеть небольшую пластмассовую коробочку, которая размещена на одной из панелей. Именно это и есть терморегулятор.

Снаружи

Новые холодильные агрегаты устроены несколько по-другому. В них необходимое вам устройство размещено за пределами отсеков холодильника, как правило, он расположен в верхней отделе рефрижератора, над самой дверью. Но также может находиться и в ином месте.

Важно! В любом из случаев принцип один: регулятор температуры расположен там, где и ручка переключателя. Чтобы добраться до него, необходимо снять все защитные элементы.

Признаки поломки реле температурного режима:

  • Холодильник без остановки работает и самостоятельно не отключается.
  • Агрегат начинает достаточно сильно морозить внутри холодильного отсека — там, где в обыкновенном режиме должна быть невысокая, но все равно плюсовая температура.
  • Рефрижератор самопроизвольно отключается, а затем больше не подает звуков.

Важно! Любое отделение холодильной камеры должно быть в исправном состоянии и хорошо выполнять свои функции. Если вы заметили неисправность, тогда перейдите по ссылке, чтобы понять пути решения проблемы, когда .

Рассмотрим теперь каждую из этих ситуаций отдельно, чтобы понять, как происходит ремонт терморегулятора холодильника.

Холодильник самостоятельно не отключается

Дабы наверняка убедиться, что причиной поломки холодильника является непосредственно регулятор температуры, поступите так:

  1. Отключите рефрижератор от электропитания.
  2. Достаньте из него продукты и тщательно разморозьте.
  3. Сдвиньте ручку термореле на положение “Max” либо же включите заморозку, если такая имеется.
  4. На среднюю полку холодильника, но не морозилки, поместите термометр — будет лучше, если он будет обладать и отрицательной шкалой измерения.
  5. Включите холодильный агрегат, пустой, без продуктов.
  6. Подождите приблизительно 2 часа, после чего стремительно выньте термометр и оцените его показатели.

Отключился и замолк

Тут может быть целых 3 причины:

  • сломался терморегулятор;
  • перегорело реле запуска мотора;
  • перегорел двигатель холодильного агрегата.

Последние две причины, конечно, невероятно серьезные. Но нас в данный момент интересует именно первая. Для того чтобы убедиться, что вам необходимо заменить непосредственно термореле, его нужно проверить:

  1. Отключите холодильник питания.
  2. Найдите месторасположение термореле, а затем снимите защитные кожухи.
  3. Тщательно осмотрите прибор.

Важно! Стандартно регулятор температуры обладает тремя-четырьмя разноцветными проводами. Один из них, как правило, желтого цвета вместе с продольной зеленой полосой. Это — провод заземления. Он нам не понадобится, поэтому отложите его в сторону, дабы случайно не зацепить. Абсолютно все провода, которые подводят термореле, замкните между собой напрямую. Если после подключения холодильника к питанию вы услышите ровный звук (гудение) двигателя, это значит, из строя вышел сам регулятор температуры, и вы будете вынуждены заменить его новым.

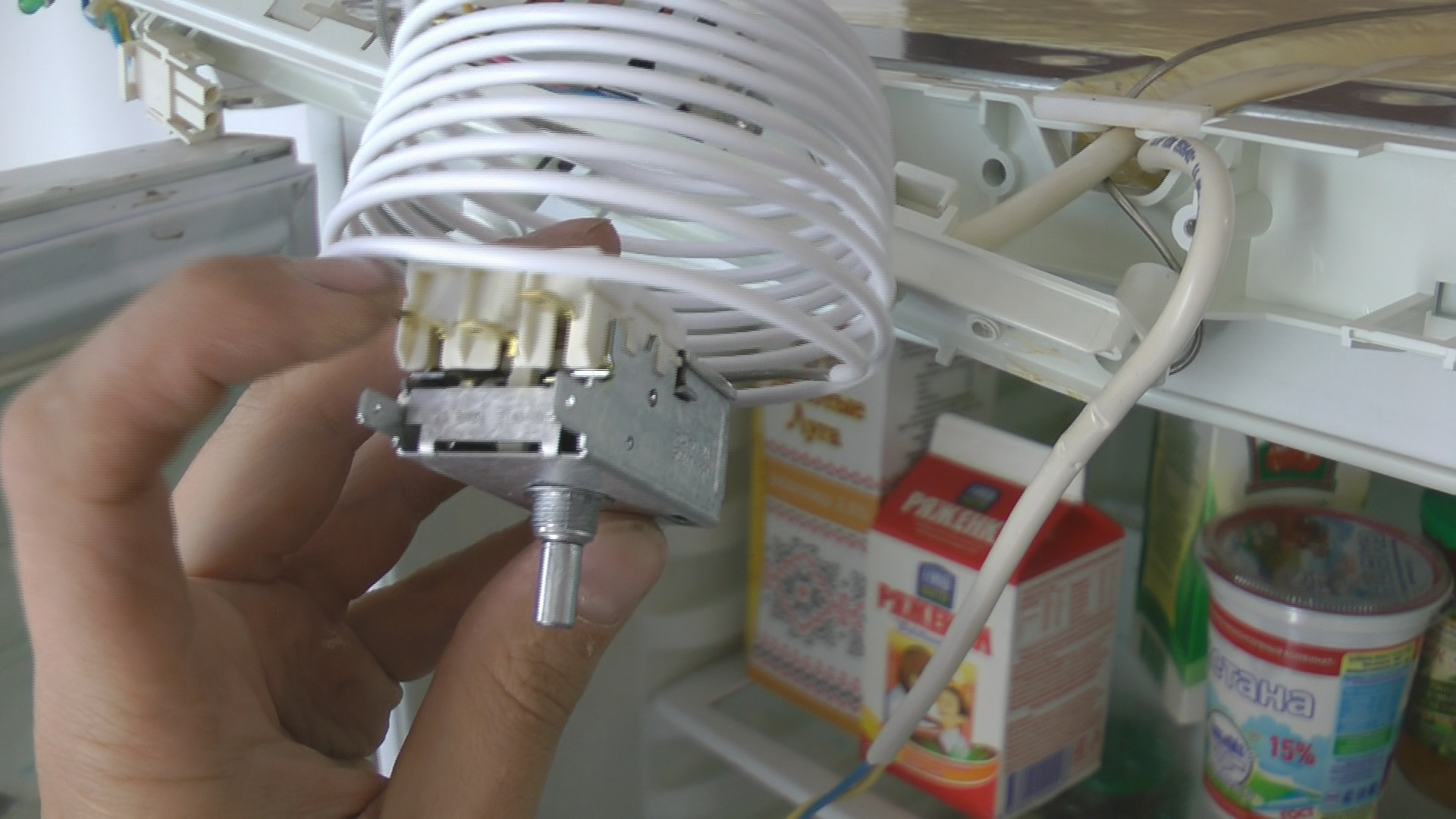

Порядок замены реле температуры

Ремонт термостата холодильника самостоятельно большого количества времени не займет. Для примера возьмем холодильник “Норд”:

  1. Снимите накладку верхней петли и открутите находящиеся болты.
  2. Снимите дверь холодильного отсека.
  3. После этого снимите заглушку непосредственно в крыше холодильника и выкрутите один винт — как правило, он обладает встроенным шестигранником.
  4. Выкрутите саморезы, которые удерживают крышу, снимите ее.
  5. Снимите ручку регулятора температуры.
  6. Вытащите регулятор температуры, перед этим открутив 2 самореза, при помощи которых крепится кронштейн.
  7. Замените узел на новый и произведите все действия, но уже в обратном порядке.

Важно! Иногда морозильная камера может дать сбой и работа всей системы нарушается, что приводит к порче продуктов. Узнайте несколько полезных советов о том, как выйти из положения, если

Термостат (терморегулятор) есть в каждом холодильнике, в двухкамерных холодильника с независимыми компрессорами их два, отдельно на каждую камеру. В холодильниках с электронным блоком управления, температура может регулироваться с помощью датчика температуры, его проверяют в условиях мастерской, совместно с ЭБУ.

Признаки неисправности термостата

1) — Холодильник морозит постоянно, не выключая компрессор — неисправен термостат, возможно «пригорели» контакты в нем или вышел газ из колбы сильфона.

2) — Холодильник не включается в любом положении ручки термостата.

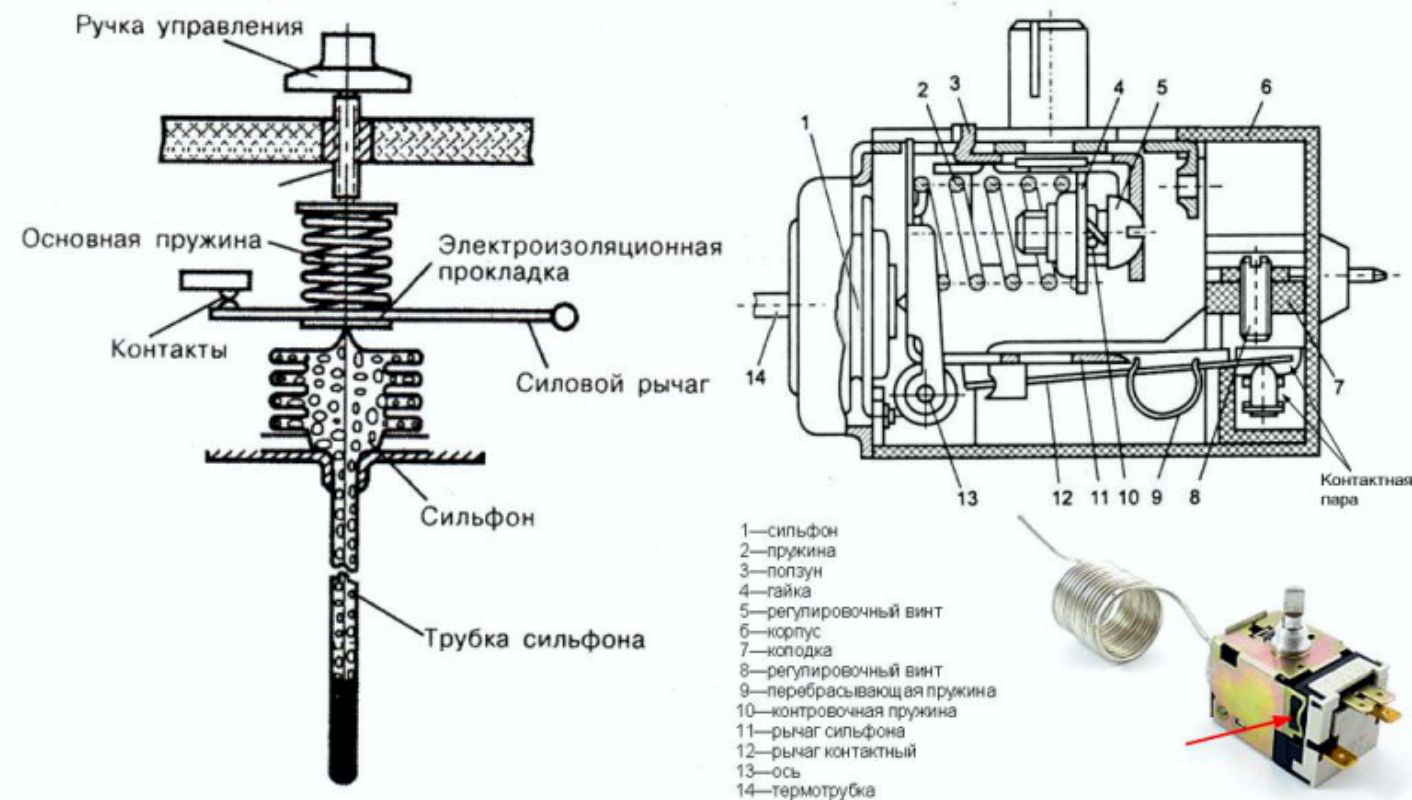

Термостат предельно простое устройство, колба (сильфон) наполненная газом имеет аппендикс(трубка сильфона), который помещен в морозильную камеру, при понижении температуры, газ в колбе сжимается и размыкает контакты, тем самым выключая компрессор холодильника. Температура при которой размыкаются контакты регулируется ручкой, которая в свою очередь изменят усилие пружины давящей на колбу. Вращение ручки регулятора термостата по часовой стрелке ослабляет пружину и холодильник будет работать с макимальной производительностью. Поворачивая ручку по против часовой стрелки, вы услышите характерный слабый щелчок, это разомкнулись контакты и на компрессор не подается напряжение, холодильник выключен.
Такит образом, у термостата только два устойчивых состояния, вкл./выкл. но, переключение происходит на разных температурах, в зависимости от поворота ручки регулятора. Контакты термостата нормальнозамкнуты.

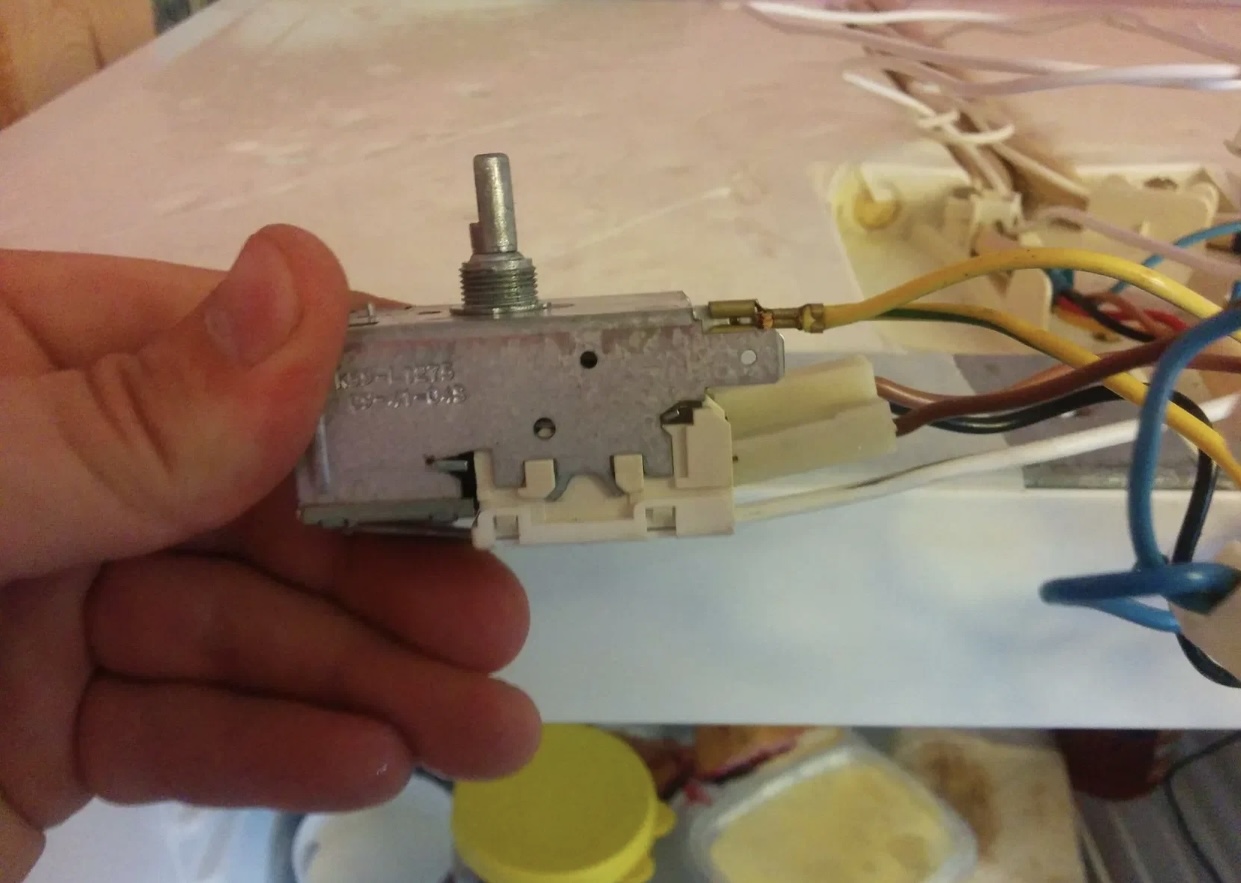

Как проверить термостат

Для проверки работоспособности контактов термостата потребуется мультиметр или тестер.

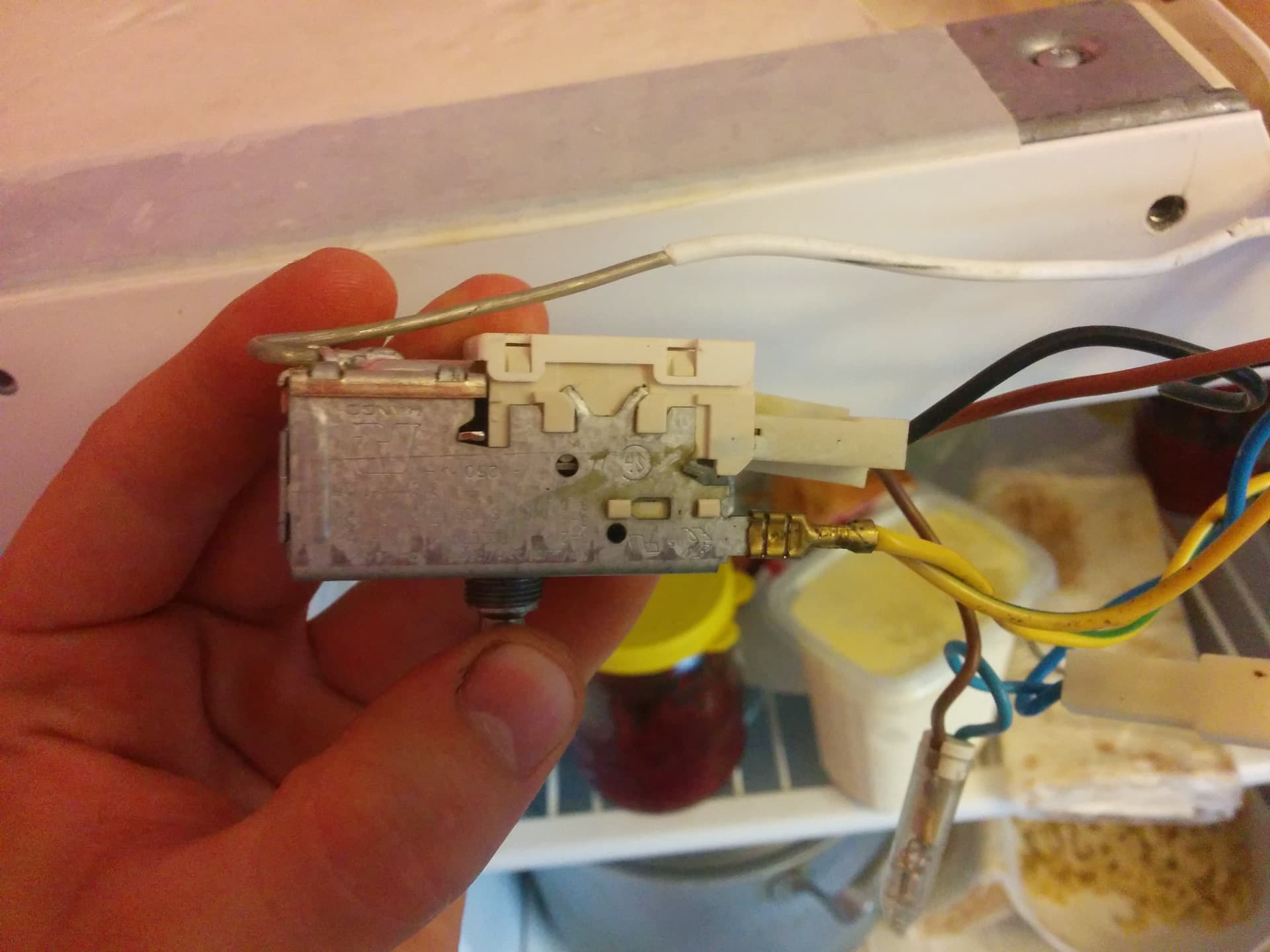

  1. Для проверки термостата, отключите питание холодильника, открутите панель, что бы добраться к контактам термостата.

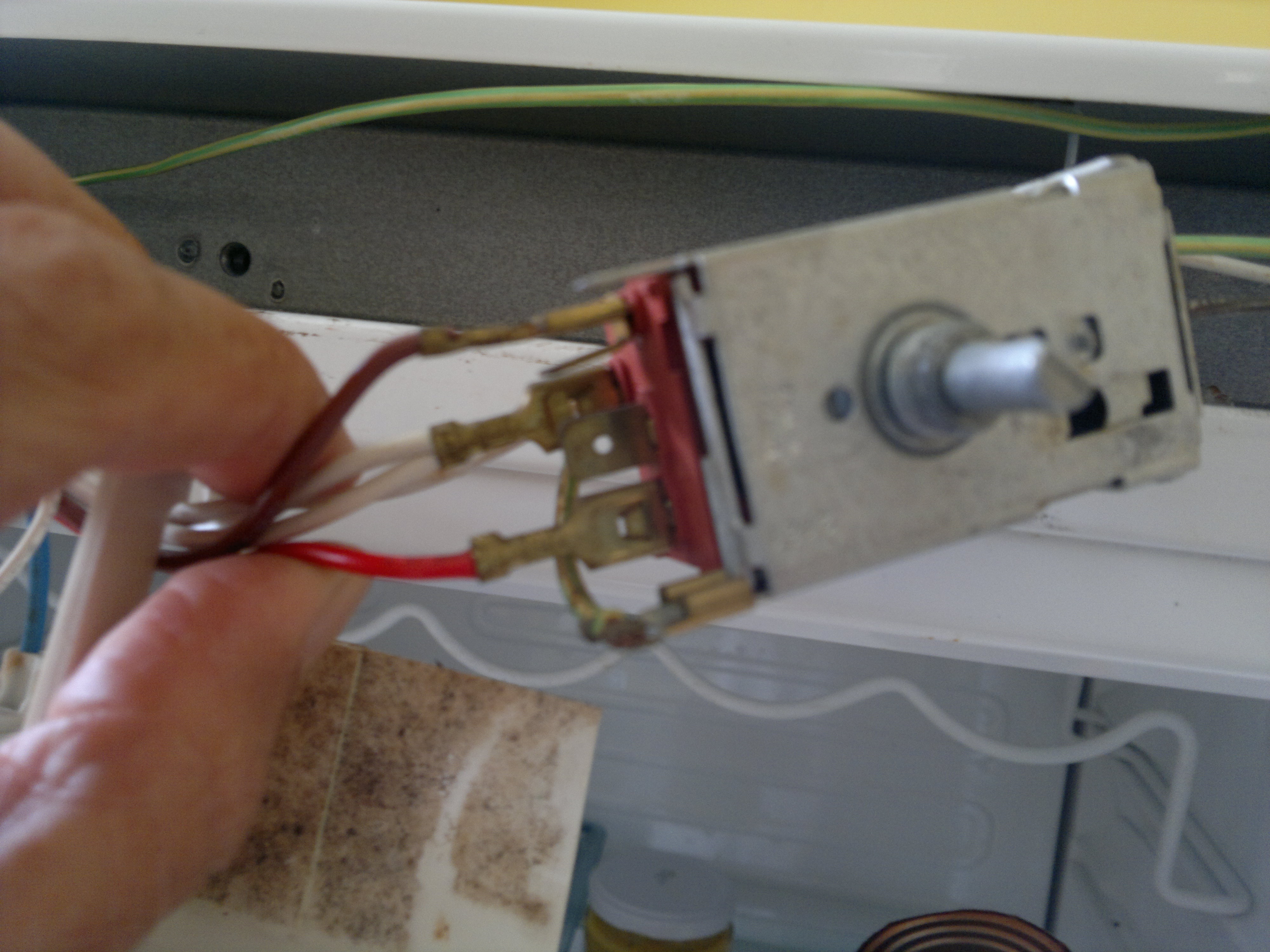

  2. Сфотографируйте расположение проводов, что бы не перепутать в впоследствии.
  3. Отсоедините термостат.
  4. Подключите тестер или мультиметр к термостату в режиме прозвонки.
  5. Поворачиваем ручку в крайнее левое положение, до щелчка, контакты размыкаются, при вращении в правую сторону, контакты должны вернуться в замкнутотое состояние.

Если этого не происходит, термостат неисправен и нуждается в замене.


Материалы по теме:

Как правильно спрятать трубы в туалете и ванной

Правильно скрыть трубы в санузле - простая задача для мастера Зачем прятать трубы в сан-узле самому - 3 весомых причины 1. - Кроме эстетических (кому хочется видеть серые и...

Кухонный фартук из мозаичной плитки

Мозаичный кухонный фартук своими руками Есть несколько моментов которые надо учитывать при укладке мозаичной плитки. Как правило, укладка стеклянной плитки как и стеклянной мозаики выполняется на белый монтажный влагостойкий клей...

Холодильники марки STINOL получили широкое распространение в России. Опыт эксплуатации подобных холодильников показывает, что уже спустя 5-7 лет в них выходит из строя регулятор температуры (или терморегулятор). Наиболее частой причиной этого является нарушение герметичности сильфона - термочувствительного элемента в составе регулятора. Причина в том, что ресурс этих приборов, выпускаемых немецкой фирмой RANCO, составляет около 5 лет. Рассмотрим неисправности терморегуляторов серии «К» в холодильниках «Stinol-101/103», а также порядок их замены.

Примечание.

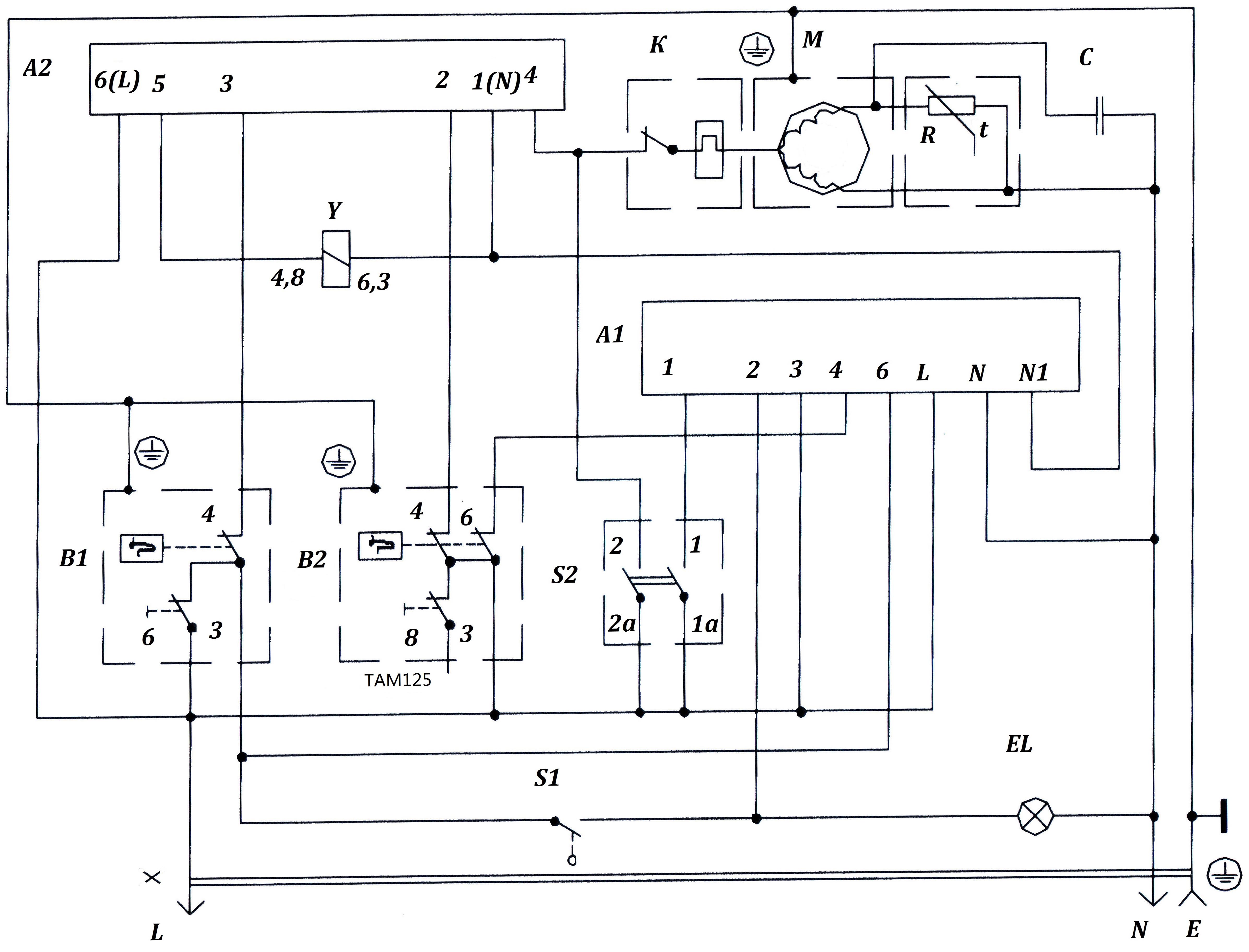

  • Отличие холодильников STINOL моделей 101 и 103 в том, что во второй установлено два компрессора (отдельно на холодильную и морозильную камеры). Схемы включения компрессоров в этих холодильниках практически идентичны, за исключением типов элементов системы автоматики (см. соответственно рис. 1 и 2).

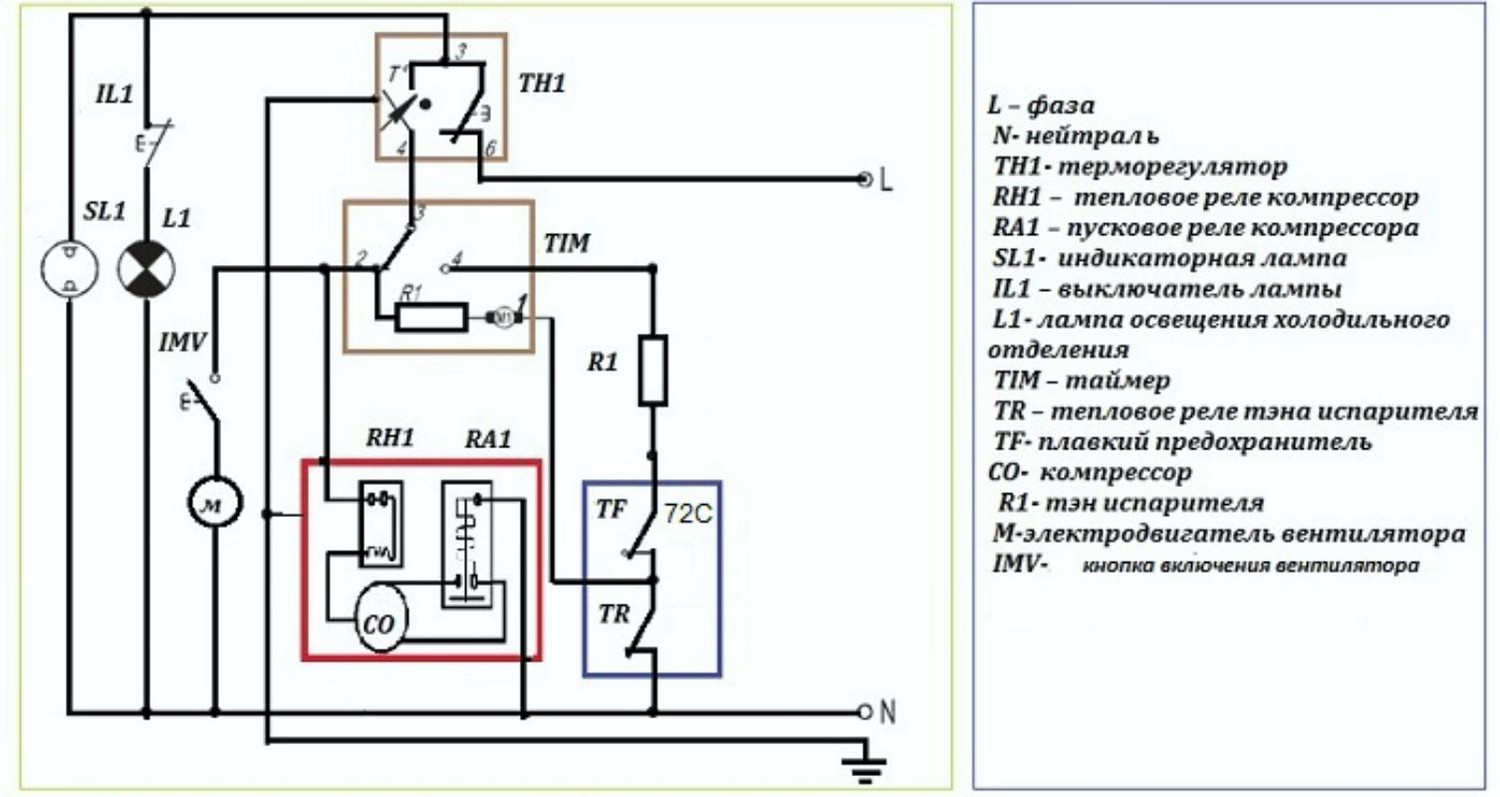

Рис. 1

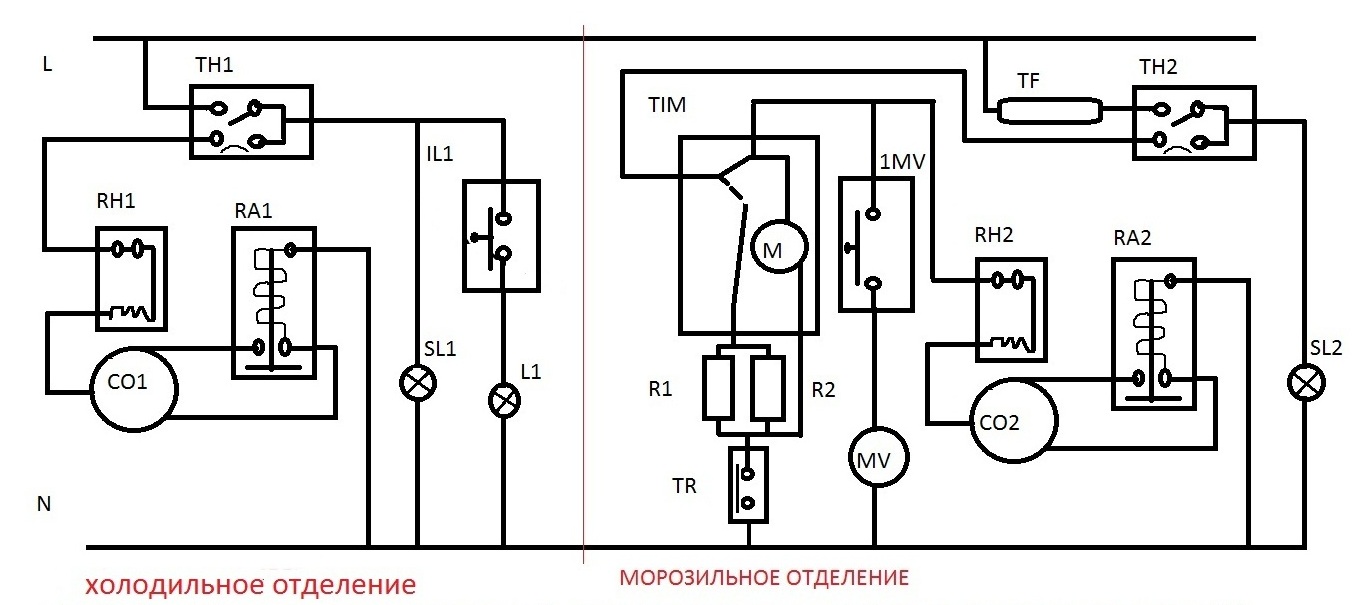

Рис. 2

  • В статье не приводятся дефекты холодильников, вызванные неисправностью компрессоров, тепловых и пусковых реле, а также других элементов.

Возможные дефекты холодильников, при которых требуется проверка, а при необходимости и замена регуляторов температуры

  1. Компрессор холодильника не включается при любом положении ручки регулятора температуры. При передвижении ручки в положение ВЫКЛЮЧЕНО отсутствует характерный щелчок.
  2. Компрессор холодильника постоянно работает даже в положении ручки регулятора температуры ВЫКЛЮЧЕНО. Температура в морозильной и холодильной камерах (МК и ХК) значительно ниже нормы.
  3. Температура в МК и ХК выше нормы даже при максимальном положении (крайнем по часовой стрелке) ручки регулятора температуры.

Замена и проверка терморегулятора холодильной камеры

На примере холодильника «Stinol-103» рассмотрим порядок замены терморегулятора ХК типа К-59 (маркировка типа и номеров выводов нанесена на его корпусе). Этапы замены показаны на рис. 3-9.

С помощью шила или тонкой отвертки поддевают ручки регуляторов температуры и снимают их (на рис. 3 показана левая ручка).

Рис. 3

Примечание
  • в холодильнике «Stinol-101» имеется только одна ручка регулятора температуры.Затем снимают декоративную накладку 2. Накладка имеет 6 выступов, которые удерживают ее в приборной панели управления. Два выступа находятся по бокам накладки и по два (снизу и сверху) на расстоянии 17 см от ее краев. Так как накладка выполнена из хрупкого материала, при ее демонтаже соблюдают осторожность. Сняв накладку, отворачивают гайки 1 крепления регуляторов температуры (рис. 4).

Рис. 4

Затем отворачивают шестигранные винты крепления приборной панели управления. Следует учесть, что при снятии панели последними отворачивают винты крепления навески двери 1 (рис. 5).

Рис. 5

Дверь при этом необходимо поддерживать. Отвернув все винты, приподнимают панель и снимают дверь. Затем на задней части холодильника отворачивают винты крепления и снимают верхнюю крышку.Вынимают терморегулятор из приборной панели (рис. 6), предварительно отключив от него контактные соединители.

Рис. 6

Чтобы не перепутать соединители при подключении нового регулятора, их следует промаркировать. В ХК отворачивают пластмассовую накладку 1 (рис. 7) и освобождают капиллярную трубку 2.

Рис. 7

Снимают блок освещения 1 (рис. 8), предварительно вывернув утопленный в его корпусе винт.

Рис. 8

Вытягивают капиллярную трубку терморегулятора наружу через отверстие 2.Устанавливают и подключают новый терморегулятор. При этом обращают особое внимание на то, чтобы не повредить капиллярную трубку. На конце трубки есть участок, где отсутствует изоляционный материал. При монтаже трубки следят за тем, чтобы этот конец был полностью скрыт под декоративной накладкой 1 (рис. 7). Чтобы сохранить герметичность ХК, закрывают отверстие на задней части холодильника, образовавшееся при монтаже/демонтаже капиллярной трубки, пластической массой 1 (рис. 9).

Рис. 9

Так как длина капиллярной трубки значительно больше необходимой, ее аккуратно укладывают в свободные полости под верхней крышкой холодильника.

Сборку холодильника выполняют в обратной последовательности. Следует учесть, что после установки двери винты крепления ее навески 1 (рис. 5) заворачивают в последнюю очередь.

Проверка терморегуляторов

Понятно, что терморегуляторы в домашних условиях проверить невозможно, для этого нужно специальное оборудование. Однако есть простой способ проверки «на глазок» этих приборов. При комнатной температуре контакты 3 и 4 терморегуляторов серии «К» должны быть замкнуты. При возникновении признаков неисправности 1, замыкают перемычкой его конт. 3 и 4. Если после этого компрессор включится, можно сделать вывод, что терморегулятор неисправен, и его необходимо заменить.Следует отметить, что терморегуляторы имеют настроечные винты. Они, как правило, закрашены краской и их регулировка без специального оборудования не рекомендуется.В таблице 1 приведены технические характеристики терморегуляторов серии «К».

Тип терморегулятора Диапазон температур, в пределах которого обеспечивается работа терморегулятора С Регулируемый диапазон, С Перепад срабатывания, С
К50 -40...+40 4...40 (вариант А)
5...15 (вариант В)
3...14
10...25
К52 -40...+40 5...20 3...40
К54 -40...+40 4...30 3...14
К55 -40...+40 4...30 3...14
К56 -40...+40 4...30 3...14
К57 -40...+40 4...30 (вариант А)
5...15 (вариант В)
3...14
10...25
К58 -40...+40 4...30 3...14
К59 -32...+6 4...18 2...8
К60 -40...+40 4...14 4...14
К61 -32...+6 4...18 2...8
Примечание.

* - Регулируемый диапазон - это разница между точкой замыкания в наиболее «теплом» положении терморегулятора и точкой замыкания в наиболее «холодном» положении. Для терморегуляторов К52, К59, К61 этот параметр предусматривает разницу между точками размыкания в наиболее «теплом» положении и в наиболее «холодном».

** - Перепад срабатываний - это разница между точками замыкания и размыкания контактов терморегулятора.

В нашей статье пойдет речь о замене терморегулятора в холодильнике, признаках его неисправности. Вы узнаете, как самостоятельно справиться с поломкой, а также выполнить ремонт без помощи мастера.

Несмотря на качественную сборку, любой холодильник может сломаться. Если вовремя обратить внимание на признаки неполадки, можно избежать серьезного ремонта.

Терморегулятор - это важная составляющая для нормальной работы техники. В холодильниках с электромеханическим управлением регулятор имеет в составе термодатчик, который измеряет температуру в камере. Таким образом терморегулятор посылает мотору-компрессору команду о начале или окончании работы.

В последних моделях холодильников, оснащенных управляющим модулем, присутствует термостат. Последний посылает главному модулю информацию о температуре в камере, после чего модуль дает команду компрессору включиться для охлаждения.

Как понять, что терморегулятор неисправен? Присмотритесь - он не работает так, как надо, если вы заметили, что:

  • на стенках камеры образовался снег;
  • компрессор работает без остановки;
  • мотор совсем не включается;
  • в камере нет холода, хотя регулятор стоит на максимальной отметке.

Все признаки указывают на неполадки с регулятором температуры. Для починки техники можно вызвать мастера, но тогда цена ремонта увеличится в разы. Вы можете попытаться самостоятельно справиться с заменой детали, следуя нашему руководству.

Узнать, сколько стоит новая деталь, можно в интернет-магазине. Обязательно выбирайте терморегулятор для конкретной модели холодильника: например, для «Стинол» 265, 101 или К59 они отличаются.

Как отыскать регулятор температуры

В ранних моделях холодильного оборудования «Индезит», «Атлант», «Стинол» терморегулятор устанавливался внутри камеры, на боковой стенке. В двухкамерных холодильниках «Норд», «Аристон», «Бирюса 18» и других марках расположение регулятора - снаружи, над верхней дверцей. В любом случает, эта деталь связана с ручкой регулировки.

Достаточно снять защитный корпус и заменить неисправный элемент.

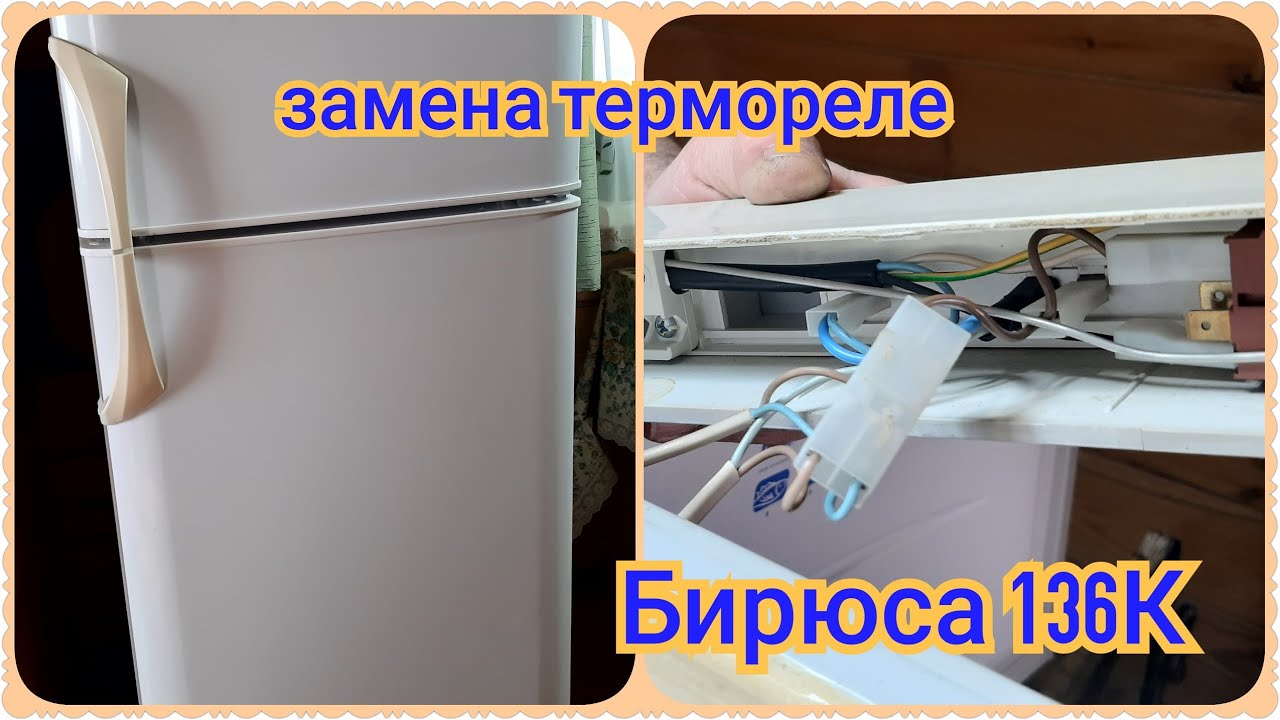

Чтобы выполнить замену детали, придерживайтесь инструкции. Она актуальна для всех холодильников с подобным расположением терморегулятора:

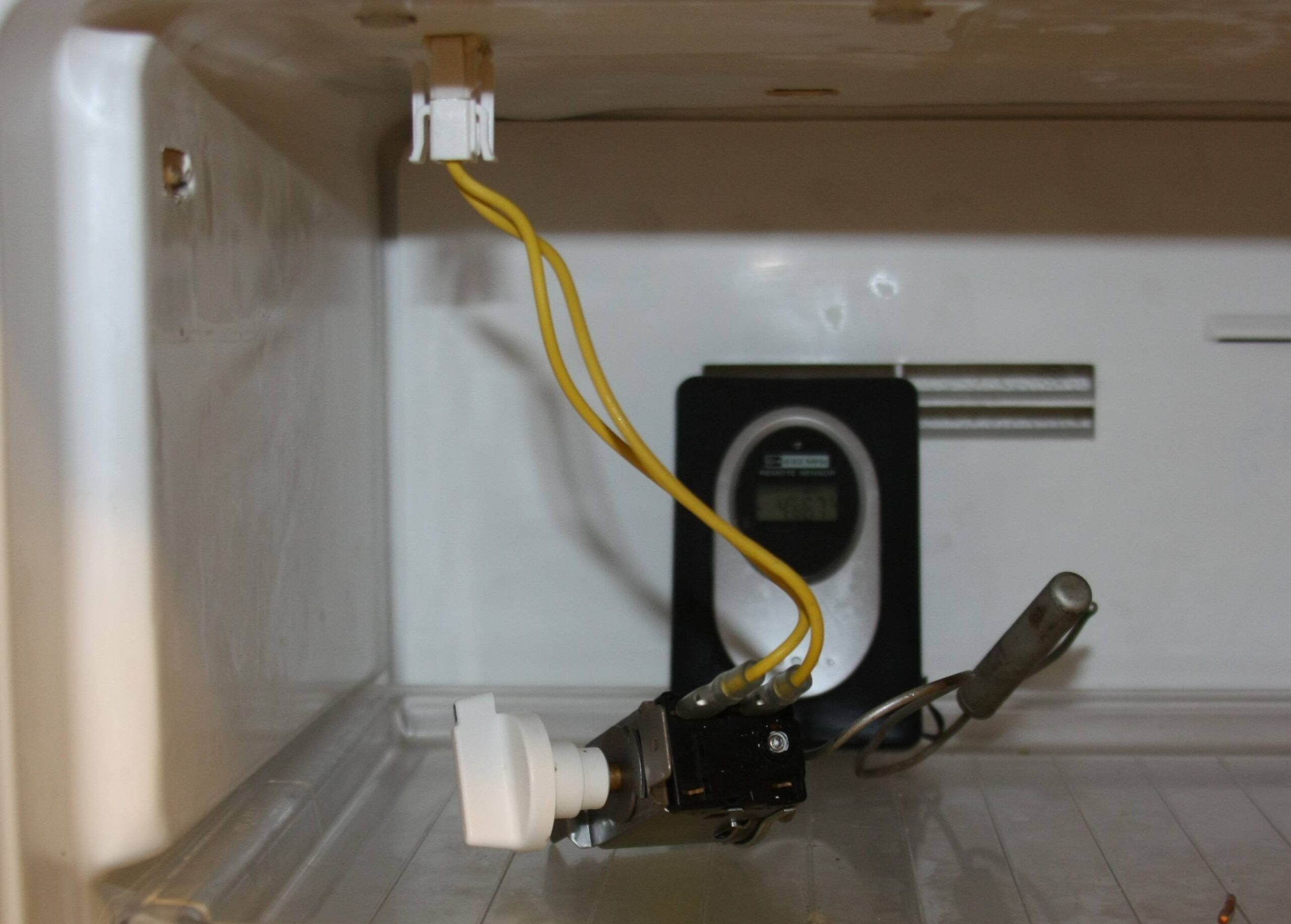

Если в вашем холодильнике терморегулятор находится внутри камеры, тогда выполнить замену еще проще. Достаточно отвинтить защитный корпус, отсоединить провода регулятора и установить рабочую деталь.

Выполнить самостоятельную замену регулятора температуры вполне возможно. Главное - правильно подобрать новую деталь, а также соблюдать последовательность действий. Чтобы облегчить сборку техники, снимайте все действия на камеру. Так вы ничего не перепутаете и вскоре снова будете пользоваться холодильником.

Может быть расположен либо в холодильной камере, либо выведен на переднюю панель холодильника. В зависимости от производителя и конкретной модели холодильниках встречаются различные типы терморегуляторов. Одни из самых распространенных — терморегуляторы К57 и К59. Тип терморегулятора указывают на маркировке его корпуса.

В каких случаях может потребоваться замена терморегулятора

При выходе терморегулятора из строя либо при нарушении его работы обычно ремонт нецелесообразен и требуется замена терморегулятора. О неисправности терморегулятора могут свидетельствовать следующие симптомы:

  • Мотор-компрессор холодильника работает, не выключаясь, в том числе и тогда, когда терморегулятор установлен в положении «Выкл».
  • Температура в холодильной камере сильно понижена, отрегулировать ее не получается.
  • Нет характерного щелчка, если повернуть ручку терморегулятора до положения «Выкл».
  • Компрессор не включается, но лампочка в холодильной камере горит. В домашних условиях проверить, является ли терморегулятор причиной этой неисправности, можно, замкнув цепь в обход терморегулятора.
  • Компрессор работает, но температура в камере холодильника выше нормы.

Некоторые из этих симптомов могут свидетельствовать о других неисправностях, в том числе о выходе из строя мотор-компрессора холодильника. Если есть сомнения в том, что холодильник работает некорректно именно из-за терморегулятора, то рекомендуем обратиться к специалистам по ремонту . Если вы уверены, что проблема именно в терморегуляторе и хотите заменить его самостоятельно, то подобрать нужную модель терморегулятора можно в нашем каталоге .

Порядок замены терморегулятора, расположенного в холодильной камере

При замене терморегулятора советуем придерживаться правил, актуальных при ремонте любой техники. Выполняя демонтаж вышедшего из строя терморегулятора важно запомнить места расположения и крепления различных деталей, аккуратно складывать в определенном месте крепления, чтобы при сборке не выяснилось, что у вас остались «ненужные» детали или порядок их крепления вызывает серьезные затруднения.

При замене терморегулятора, расположенного в холодильной камере, следует выключить холодильник, разморозить его и просушить холодильную камеру, дабы избежать попадания капель воды на контакты. Затем необходимо разобрать блок освещения и регулировки температуры, открутив винты крепления, снять контакты, демонтировать терморегулятор. Установить новый. В обратном порядке зажать в прижиме капилляр, подключить контакты, собрать блок.

В некоторых моделях холодильников для замены терморегулятора придется демонтировать какие-либо дополнительные детали камеры. Например, в старых однокамерных нужно снять раму с дверцей морозилки.

Рис. 1. Блок освещения и регулировки температуры в холодильнике с терморегулятором, расположенным в камере: 1 — плафон, 2 — ручка терморегулятора, 3 — указатель терморегулятора, 4 — выключатель освещения, 5 — пластиковая панель.

Порядок замены терморегулятора, расположенного на передней панели холодильника

При замене терморегулятора, выведенного на переднюю панель холодильника, потребуется снимать дверь. Внимание! Специалисты по ремонту не рекомендуют проводить эту процедуру самостоятельно, так как неквалифицированные действия могут привести к поломке холодильника, в том числе и механической. Последовательность действий приводится ниже для ознакомления.

1. При помощи тонкой отвертки снимается ручка терморегулятора.

2. Осторожно снимается верхняя декоративная панель.

3. Отворачивают винты крепления терморегулятора.

4. Отворачивают винты крепления приборной панели.

5. Отворачивают винты крепления навески двери холодильника.
