Сегодня Вы узнаете как сделать самодельную gsm сигнализацию из сотового телефона. Такая охранная система может стоять на страже Вашей дачи, гаража или автомобиля.
Эта статья планировалась уже давно, она является «мобильной GSM надстройкой» к . Прочитав статью до конца, Вы узнаете, как сделать из любой имеющейся у сигнализации- сотовую сигнализацию, но об этом чуть позже..
Данная надстройка реализует функцию оповещения на сотовый телефон и позволяет хозяину владеть ситуацией о «целостности» охраняемого объекта в любой точке мира при помощи мобильной связи. Такая сигнализация является самым дешевым вариантом и требует из инвестиций только старенький сотовый телефон, аккумулятор + немного деталей, припоя и свободного времени.
Материалы и инструменты необходимые для изготовления GSM сигнализации:
- сотовый телефон Nokia 1100 (или любой другой мобильник в имеющий функцию быстрого вызова которая !Внимание! реализуется едино кратно нажатой и удерживаемой в таком положении кнопкой ).
- гарнитура (наушник с микрофоном) применяется для аудио контроля помещения
- паяльник
- припой
- провод
- геркон (или кнопочный датчик открытия двери)
- кислотно-гелевый аккумулятор 12 Вольт (чем больше емкость, тем дольше «автономность» на случай отключения сети 220V)
- зарядное устройство для аккумулятора
Принцип работы самодельной мобильной сигнализации на базе сотового
Способы подключения сотового телефона к сигнализации:
Описанные выше способы наладить взаимодействие охранной сигнализации и сотового телефона справедливы для любой сигнализации. Таким образом, Вы можете «прикрутить» GSM оповещение к любой имеющейся у Вас сигнализации (например к штатной автомобильной сигнализации). От нее требуется лишь одно: замкнуть контакты реле, либо подать 12 Вольт во время «сработки» (например можно взять 12 Вольт с клемм автомобильной сирены только тогда надо будет настроить «тихий режим» что-бы при постановке-снятии с охраны сигналка не «крякала» исходя из того, какой у Вас вариант, — выбирайте подходящую схему.
Как организовать бесперебойное питание GSM сигнализации.
Со способами взаимодействия сигнализации с мобильником мы разобрались, осталось решить еще один вопрос- обеспечить питание телефона в бесперебойном режиме 24*7 здесь возможны несколько вариантов:
В будущем, я планирую написать ряд статей на тему охранных систем: как сделать охранный комплекс из видео регистратора с интернет оповещением и статью о разновидностях датчиков для , которые помогут сделать защиту Ваших квартир, гаражей, дач более полной и надежной.
Желаю Вам успехов в создании сигнализации, а так же сохранности Вашему имуществу!
Добрый вечер, Дорогие друзья! Вот и настали очередные выходные, а значит можно отдохнуть или что-нибудь смастерить из кучи отслужившей бытовой техники. Сижу в социальной сети Вконтакте, листаю страничку, а мысли совсем о другом, думают что же можно полезное изготовить. И тут неожиданно взгляд упал на сотовый телефон. Вспомнил, что у меня в закромах завалялся старый сотовый телефон, который работает, но модель устарела и надобность в нем отпала. Долго не думая, придумал-сделать из нее сигнализацию по GSM каналу. Итак, приступим.
Для начала нужно найти старый сотовый телефон, который не жалко разобрать и немножко "испортить". У меня лично под рукой оказалась модель Siemens S65. Старая, добрая, надежная модель была, в принципе и сейчас ею осталась:-) У Вашего телефона должна быть функция быстрого набора номера(ну когда например жмешь клавишу 2, то у Вас вызывается Ваш сохраненный абонент под этой клавишей).

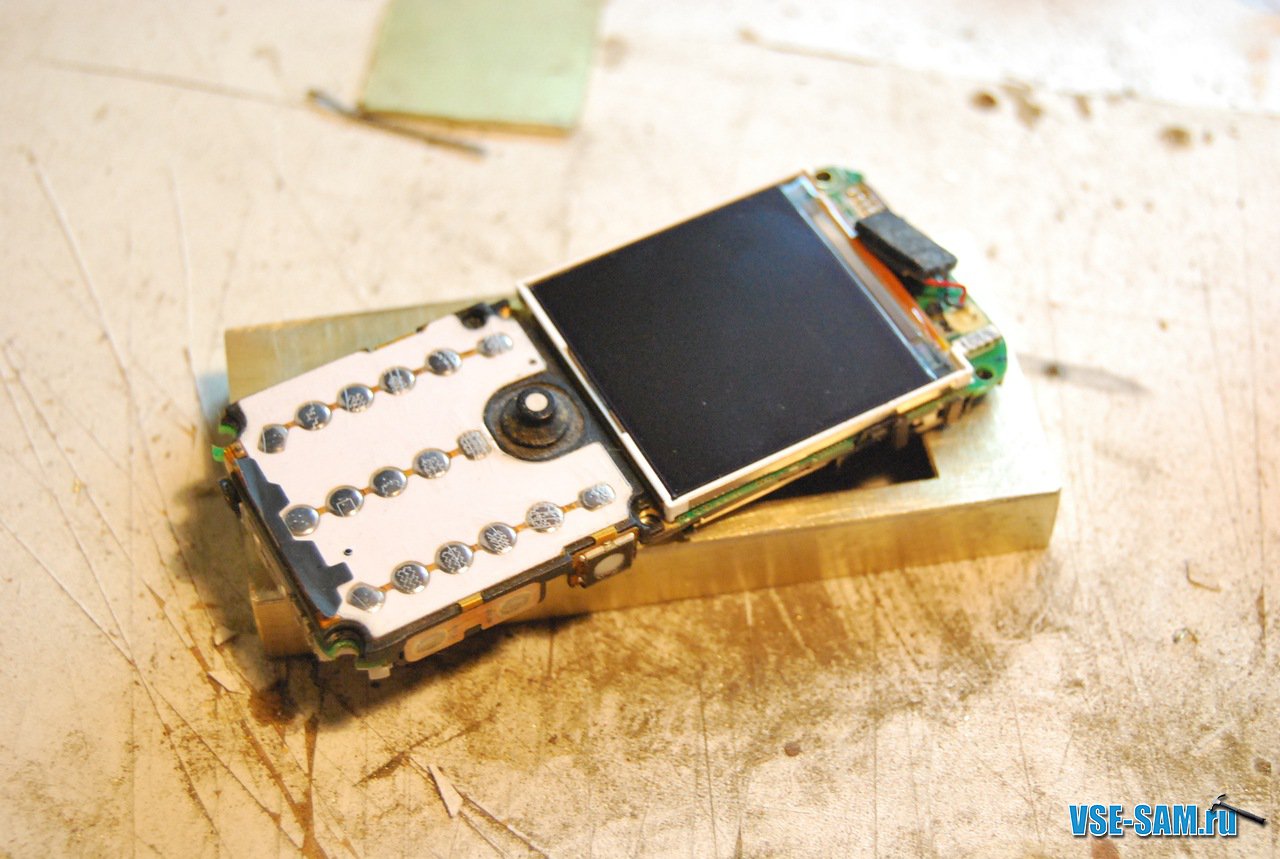

Я разобрал без проблем, так как у меня давно уже имелся набор этих отверток. Нам нужна будет плата зеленая клавиатурная.
Вот так она выглядит со стороны, куда нажимаются кнопки. Находим клавишу 2 (лично Вы можете любую из цифр использовать) и убираем металлическую кругленькую пластинку на ней.
Когда металлическую пластинку убрали, у Вас должно получиться как у меня. Это контакты, которые замыкались, когда клавиша номер 2 нажималась.
Теперь берем паяльник и аккуратно припаиваем туда два проводка, на центральную точку один провод, а на кольцо-второй провод. Провод берите тонкий, иначе потом корпус у Вас не закроется. Теперь все собираем на место, все части телефона должны находиться там, где и были до разборки телефона.
Все, телефон у нас собран, но два провода у нас торчат, их зачищаем. Теперь берем дополнительную сим карту и устанавливаем ее в этот телефон. Хочу сказать, что если сим карта будет новая, будет еще лучше, так как на этот номер никто звонить не будет и лишние сообщения тоже приходить не будут(в частности всякие рекламы от коротких номеров). После этого,сохраняем Ваш личный номер под клавишей 2, как быстрый набор, а в Вашем личном телефоне номер этой сим карты, который Вы вставили в этот модернизированный телефон с проводком, например под именем "Охрана машины". На этом же телефоне, можете отключить подсветку экрана, обязательно отключаете вибрацию, звонок. Все, теперь замыкаете два провода и ждете, когда на Ваш телефон поступит звонок от сигнализации этого телефона. Тем самым, Вы можете слушать, что происходить там, где установлен этот модернизированный телефон, например разговор грабителей. У меня на конце проводков стоит Геркон(это стеклянная трубка, внутри нее контакты, контакты срабатывают, когда к нему подносят магнит). В радиомагазине они бывают, но вместо них, Вы можете поставить и обычный микропереключатель с разомкнутыми контактами. Их количество не ограничено, можете поставить столько переключателей, сколько охраняемых дверей у Вас, например в машине или на даче.
Ну и забыл сказать, если телефон очень старый, то пускай всегда стоит на зарядке, так больше гарантии, что аккумулятор не разрядился. Ну вот и все, что я Вам хотел сегодня рассказать. Эта статья будет совершенствоваться и усложняться, поэтому для начала, я начал с простого, чтоб ее смогли собрать даже те, кто ни разу в руки паяльник не брал и уж тем более бытовую технику не разбирал. Собирайте, пробуйте, экспериментируйте, ну и делитесь тем, что у Вас из этого получилось:-) До Новых встреч, Дорогие друзья! Спасибо за внимание!
P.S. Вот снял даже небольшое видео, как оно работает.
Сегодня я покажу вам классную идею о том как можно сделать сигнализацию из старого кнопочного телефона! #идея #каксделать#телефон#сигнализация 00:26 Настраиваю телефон 00:42 Чтобы сделать сигнализацию надо 01:00 Разбираю телефон 02:27 Проверяю сигнализацию 02:43 Устанавливаю сигнализацию Дорогие друзья! Я думаю, каждый из вас задавался вопросами о том, как заработать больше на вашем YouTube канале. Если вы хотите зарабатывать на своих видео хорошие деньги – подключайтесь к партнёрке AIR! Вот ссылочка: https://goo.gl/Mirj0k http://ali.pub/7w0nx http://ali.pub/l9y0b Магниты: http://ali.pub/oq1u9 Паяльники: http://ali.pub/bt9hp Группа: http://vk.com/experimentshow Автор Вконтакте:http://vk.com/elvind Мой Google+ : ... Мой Instagram: ... Aliexpress:https://ali.epn.bz/?id=c0b68 - удобный способ монетизации трафика для владельцев сайтов и сообществ в социальных сетях. Зарабатывайте в интернете, рекомендуя Вашим пользователям качественные товары с одной из лучших торговых площадок в мире! Дорогие друзья! Я думаю, каждый из вас задавался вопросами о том, как заработать больше на вашем YouTube канале. Если вы хотите зарабатывать на своих видео хорошие деньги – подключайтесь к партнёрке AIR! Вот ссылочка: https://goo.gl/Mirj0k . Если вам что-либо не ясно – обращайтесь ко мне, я с удовольствием помогу. Герконы: http://ali.pub/7w0nx Самые дешевые кнопочные телефоны: http://ali.pub/l9y0b Магниты: http://ali.pub/oq1u9 Паяльники: http://ali.pub/bt9hp Группа: http://vk.com/experimentshow Автор Вконтакте:http://vk.com/elvind Мой Google+ :https://plus.google.com/u/0/+PASLKARU ... Мой Instagram:https://www.instagram.com/elvindzhebr ... Aliexpress:https://ali.epn.bz/?id=c0b68 - удобный способ монетизации трафика для владельцев сайтов и сообществ в социальных сетях. Зарабатывайте в интернете, рекомендуя Вашим пользователям качественные товары с одной из лучших торговых площадок в мире! Для снятия этого ролика использовалось:камера Sony, микрофон Samson C01UPRo,телефон ipnone7,видео редактор Sony Vegas13. Текст: Сегодня я вам покажу,как сделать сигнализацию для дома из старого телефона! С помощью нашей сигнализации,вы сразу же узнаете,что кто-то оказался у вас дома без вашего ведома.Простая охранная система будет информировать вас звонком на мобильный телефон. Ответив на звонок вы даже сможете услышать,что происходит в помещении В большинстве кнопочных телефонов при долго зажатой кнопке один происходит набор номера голосовой почты. Для начало надо настроить телефон зайти в настройки и изменить номер. Для того чтобы, сделать нашу сигнализацию вам понадобится старый телефон, геркон немного проводов и магнит. Для сигнализации подойдут нормально замкнутый или переключающийся геркон, в городе найти такой геркон довольно сложно,так что под видео есть ссылка,где вы сможете купить такой геркон. Сначала надо разобрать телефон и припаять два провода, к контактом кнопки один после чего надо припаять к другому концу провода геркон. Затем обратно соберите телефон, и наша сигнализация практически готова.Эту сигнализацию можно установить в шкаф в дверь куда угодно. Теперь я установил нашу систему на дверь, таким образом, чтобы магнит был на двери, а геркон на дерном проеме расстояние между ними должно быть как можно меньше.Если кто-то откроет дверь тогда геркон замкнется и пойдет дозвон на мобильный телефон. Давайте если это видео наберет 300 лайков,то я его полностью переделаю и сделаю так что чтобы заряд держал как минимум 3 месяца. Если вам это видео понравилось, то поделитесь этим видео с друзьями, чтобы каждый увидел это видео! Теги:НЕОБЫЧНАЯ ИДЕЯ,сигнализация, своими руками,как сделать,iphone7. Music: Tobu - Hope
Статьи и Лайфхаки
Многие и не подозревают, что сделать из старого телефона уникальную головоломку можно за 5 минут. Как же еще можно использовать старый мобильник?
Сотовые телефоны в современном обществе не только средство связи, но и показатель статуса и имиджа своего хозяина. Но рано или поздно модель устаревает. На смену приходит новый аппарат. А куда же девать старый?
Идеи использования устаревших аппаратов
Несколько задумок для б/у «сотового»:- Продажа в магазине. Многие магазины техники с удовольствием берут на реализацию подержанные телефоны. Конечно, выручить большую сумму денег не получится, но на новый чехол хватит.
- Отдать телефон тому, кто в нем нуждается. Подарить младшему брату, бабушке или маме. Поколение постарше не гонится за новинками, поэтому старая модель телефона может их вполне устроить.
- Использовать сотовый телефон как домашний или второй номер. Просто купить еще одну сим-карту.
- Сделать головоломку-пазл. Просто разобрать телефон на запчасти и попробовать собрать. Такое занятие понравится школьникам и взрослым.
- Можно попробовать коллекционировать телефонные аппараты. Например, модели Nokia десятилетней давности сейчас покупают за неплохие деньги.
Возможно, когда-то телефон принесет прибыль.
- Подслушивающее устройство (жучок) или веб-камеру. Или простую камеру наблюдения. Вставив в телефон достаточное количество памяти, можно установить его в квартире и просматривать видеозапись.
- Сканер штрихкодов.
- Из старых микросхем получается модное ожерелье.
- Мыльницу. Из стареньких мобильных-раскладушек получится стильный и оригинальный аксессуар для ванной комнаты.
Необычные поделки
- Что сделать из отслужившего своё девайса для ребенка? Гоночный автомобиль. Дисплей телефона очень интересно светится. Если к крышке телефона приклеить шасси с колесами, то выйдет неплохая гоночная машинка с музыкой и подсветкой.
- Еще можно вынуть сим-карту, и отдать для изучения телефон ребенку. Юные гении уже с рождения любят яркие и звенящие игрушки.
- Некоторые умельцы делают из б/у телефонов отличные портсигары.
«Все временно. Любовь, искусство, планета Земля, вы, я. Особенно я.» (99 Франков)
Ничто в этом мире не вечно, а жизнь гаджетов порой весьма скоротечна. Но если вы любите ретро-стиль, экономны и находчивы по своей природе, то вы можете дать им второй шанс, преобразовав в нечто полезное и выглядящее в ретро-стиле.
5. Превращаем старую мышь в беспроводную
Старые мыши не так удобны и эргонмичны, как новые модели, но они дают ощущение комфорта, как старая рубашка, которая настолько стара, что вы украдкой носите ее дома по выходным, пока никто не видит просто потому, что она давно с вами и вы к ней привыкли:) Если вы до сих пор пользуетесь старой проводной мышкой, или сохранили ее как старого боевого друга, то сейчас самое время преобразовать ее в беспроводную Bluetooth-мышь, просто заменив внутренности старой мыши на внутренности новой .
Сразу скажем, что это решение, продиктованное исключительно чувством ностальгии, нежели практическими соображениями. Если старая мышь слишком неудобна для еженедельного использования, то из нее можно сделать затвор для камеры.
4. Превращаем аналоговый телевизор в информационный терминал
Скорее всего вы уже давно обновили весь свой парк телевизоров, а старички, ЭЛТ-мониторы, пылятся в лучшем случае, где-нибудь на даче. Вы можете дать старому телевизору новую жизнь, превратив его в YBOX (самодельный информационный экран, показывающий, к примеру, погоду).
Альтернативный вариант использования - рертро-фоторамка , которую можно поставить в гостиную. Для превращения телевизора в фото-рамку нужно удалить внутренности телевизора и заменить их на старые гнезда и сетевой шнур от светильника, закрутить CFL-лампу низкой мощности, вставить печатное изображение на экране, закрыть его и включить «телевизор».
Теперь у вас есть веселая ретро-рамка.
Если не хотите тратить электричество, сделайте их старого монитора мусорку.
3. Делаем из старого телевизора или компьютера аквариум
Проект из серии «невероятно, но факт» с пометкой «опасно». Делаете на свой страх и риск. Если у вас есть старый телевизор, компьютер или другая ненужная техника с большим количеством места внутри, вы можете превратить её в аквариум.
Если же вы хотите использовать Floppy-диски по назначению, то можно поместить в них USB .

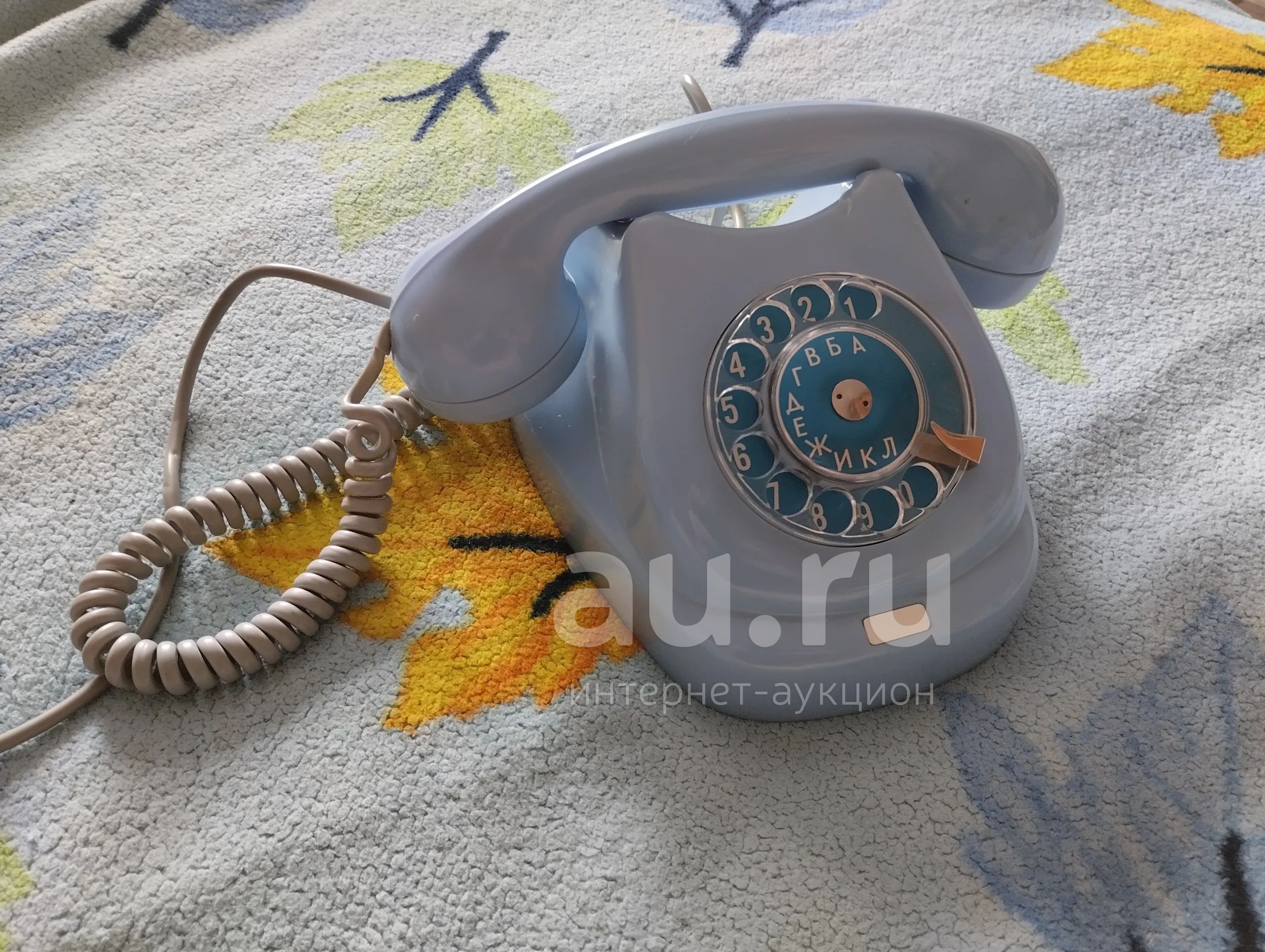

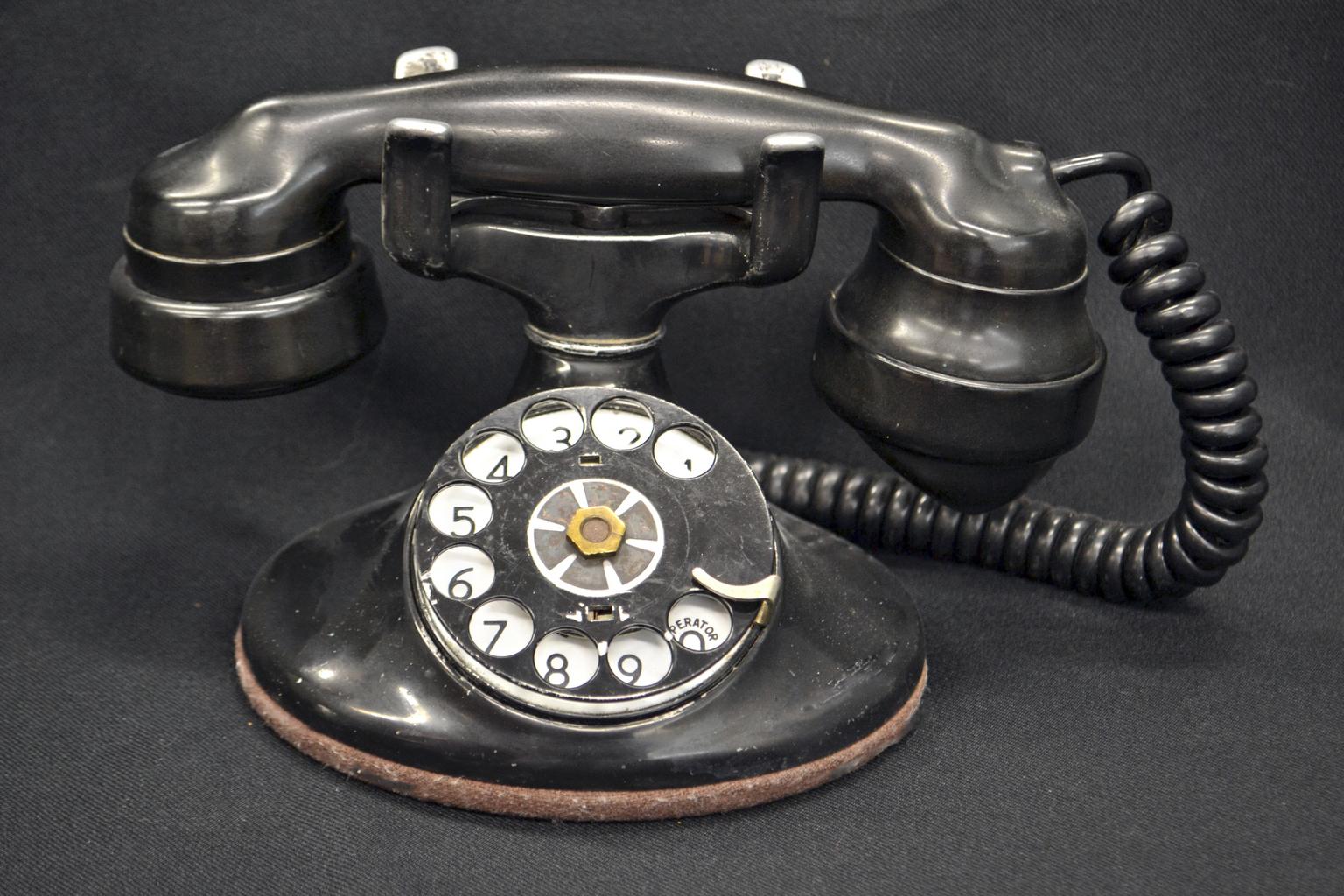

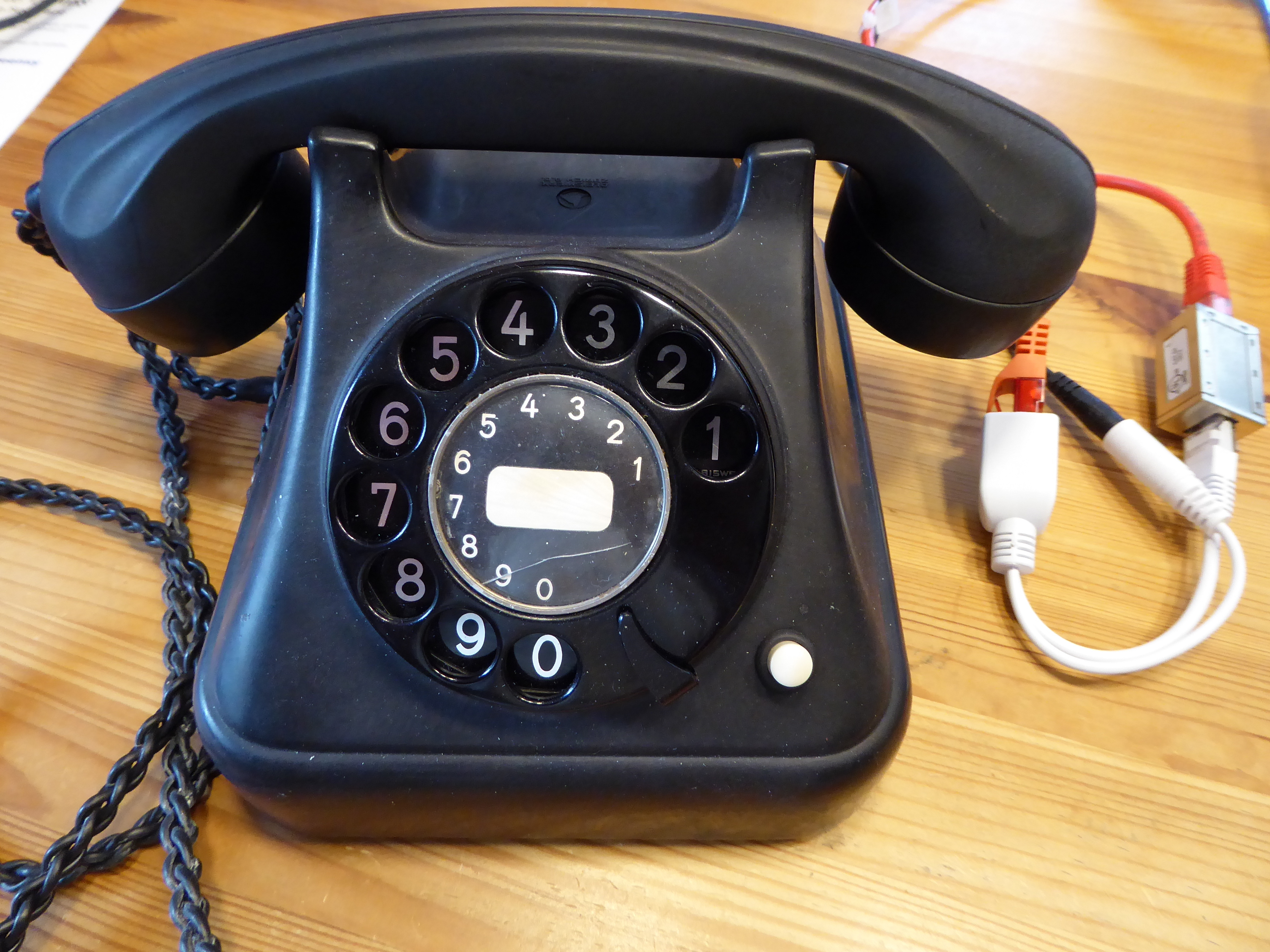

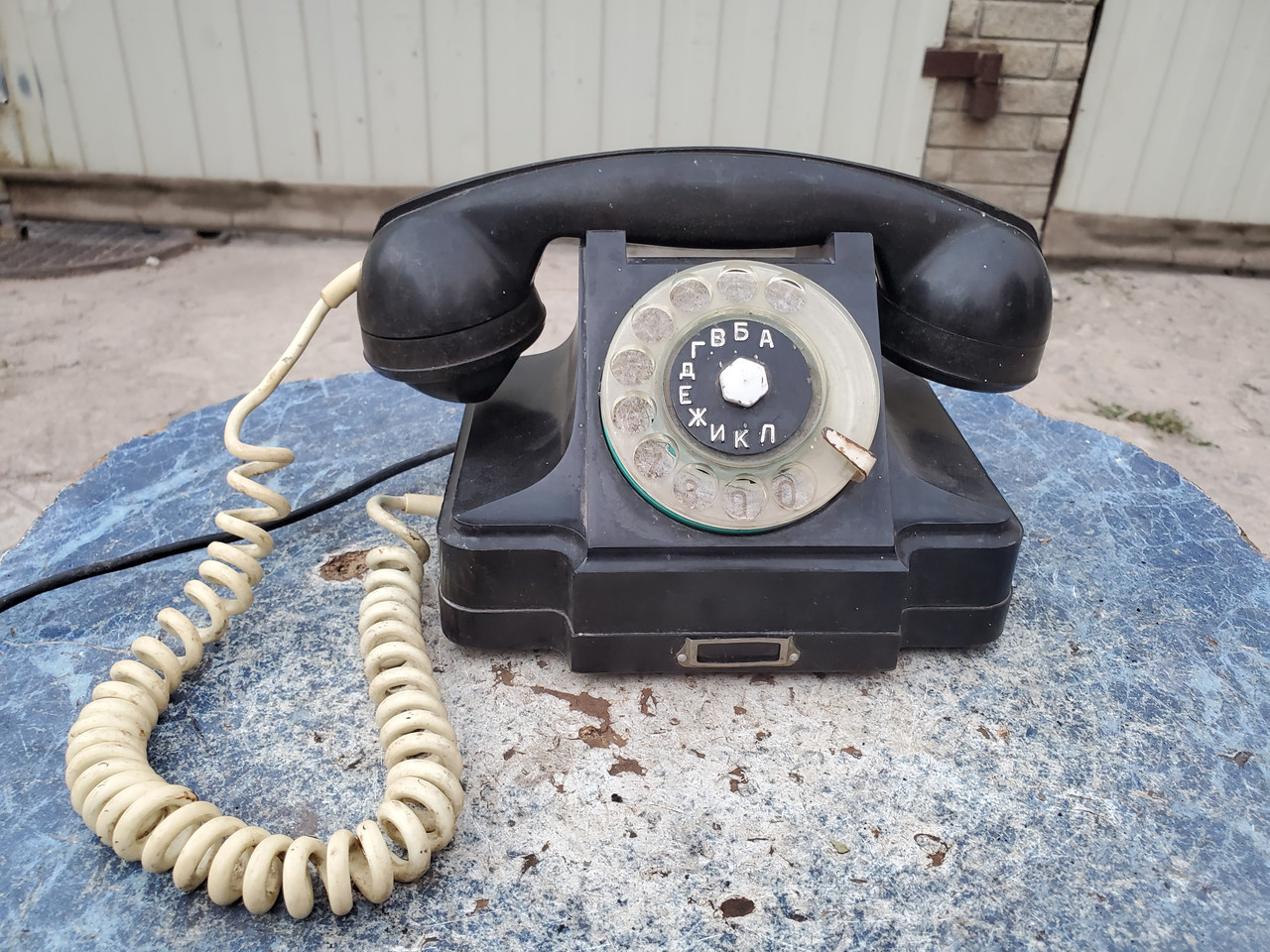

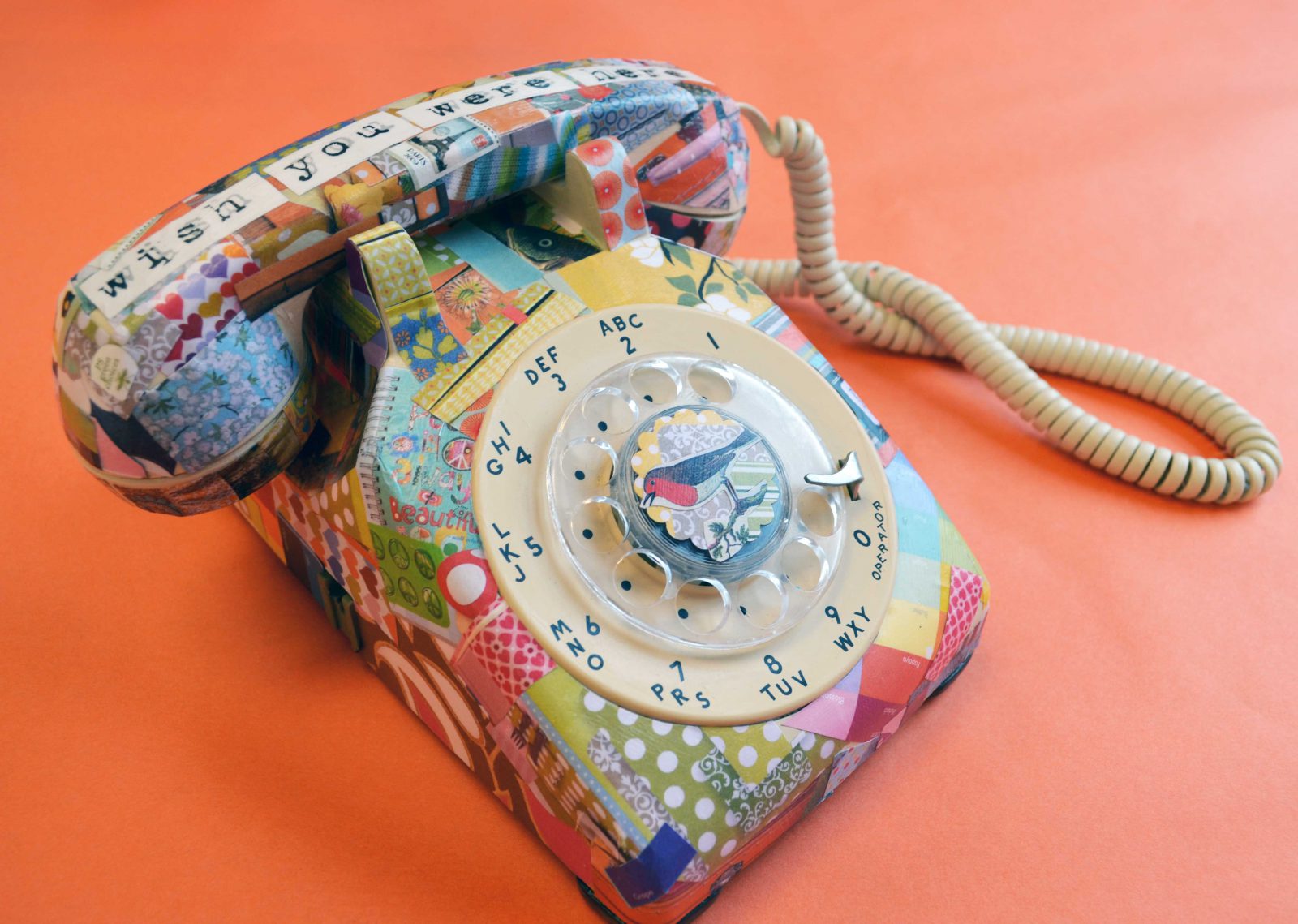

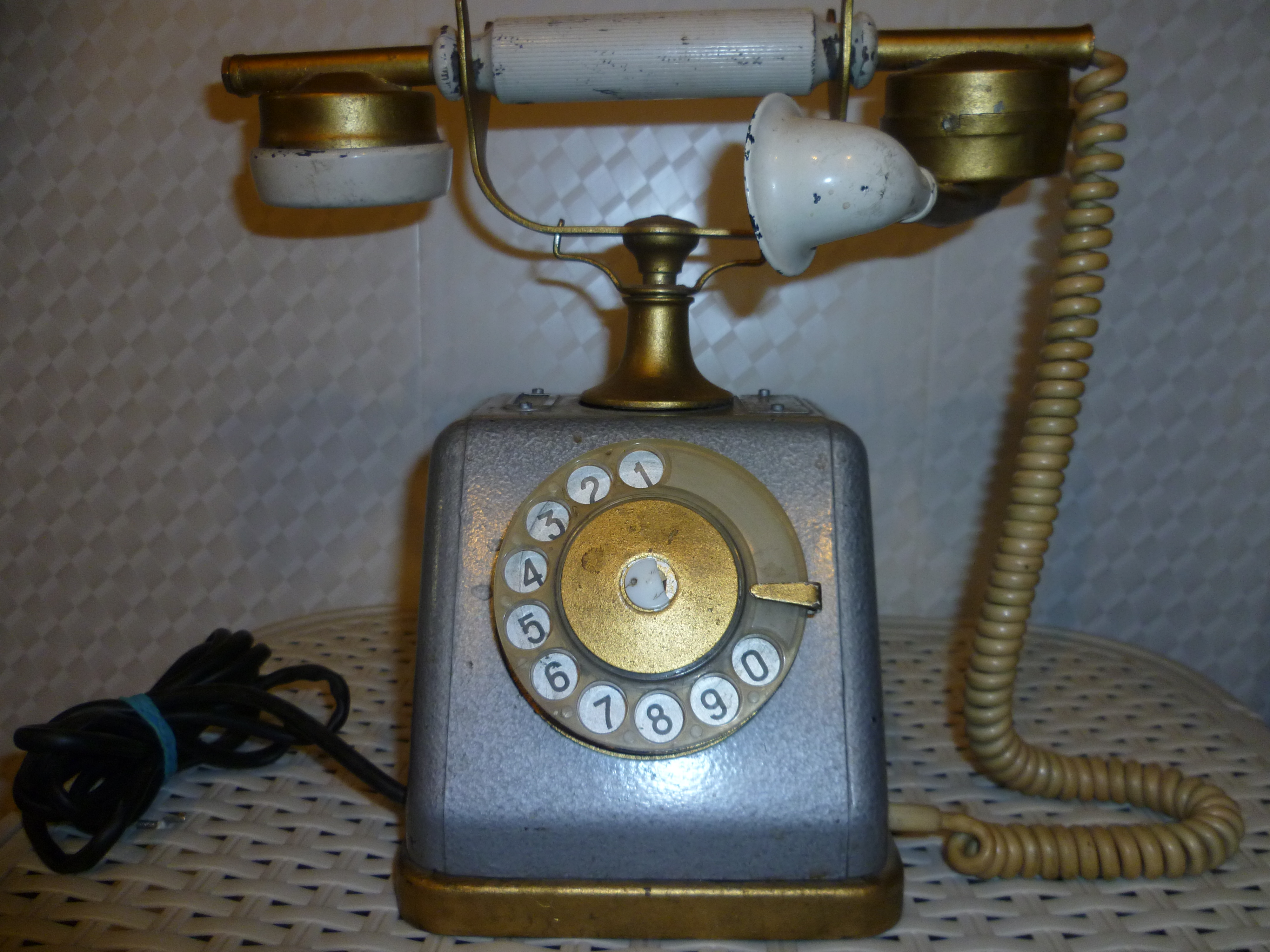

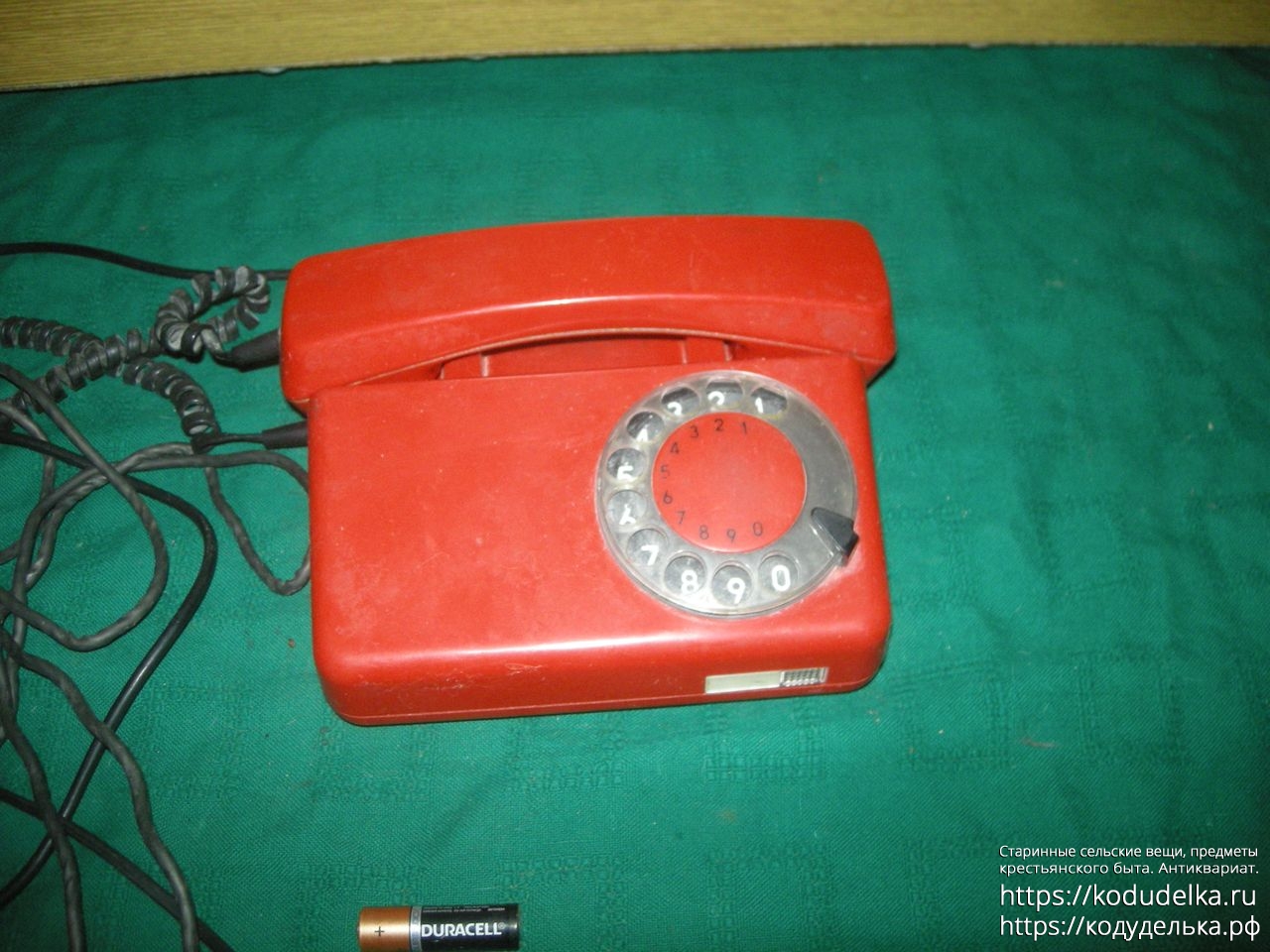

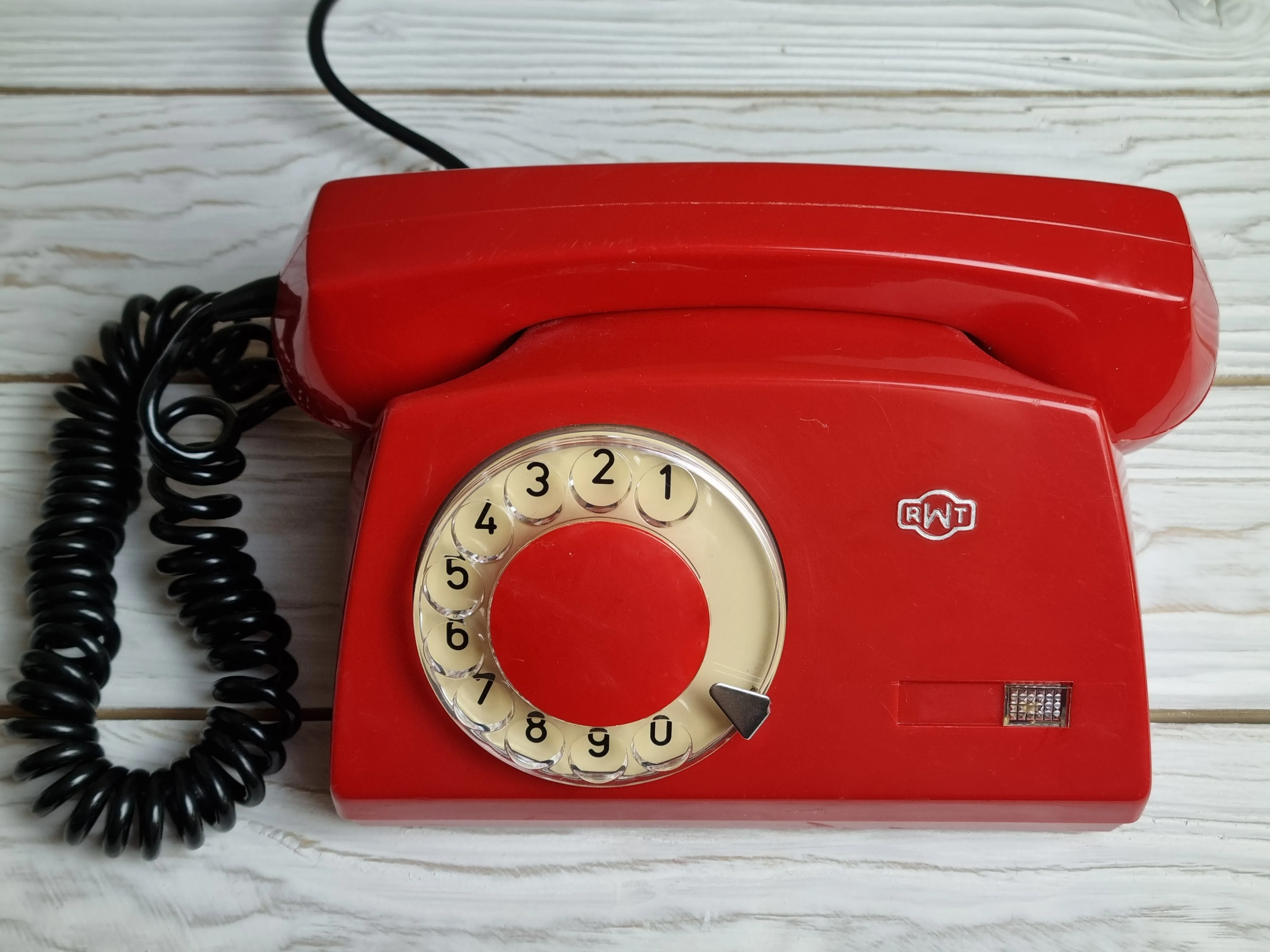

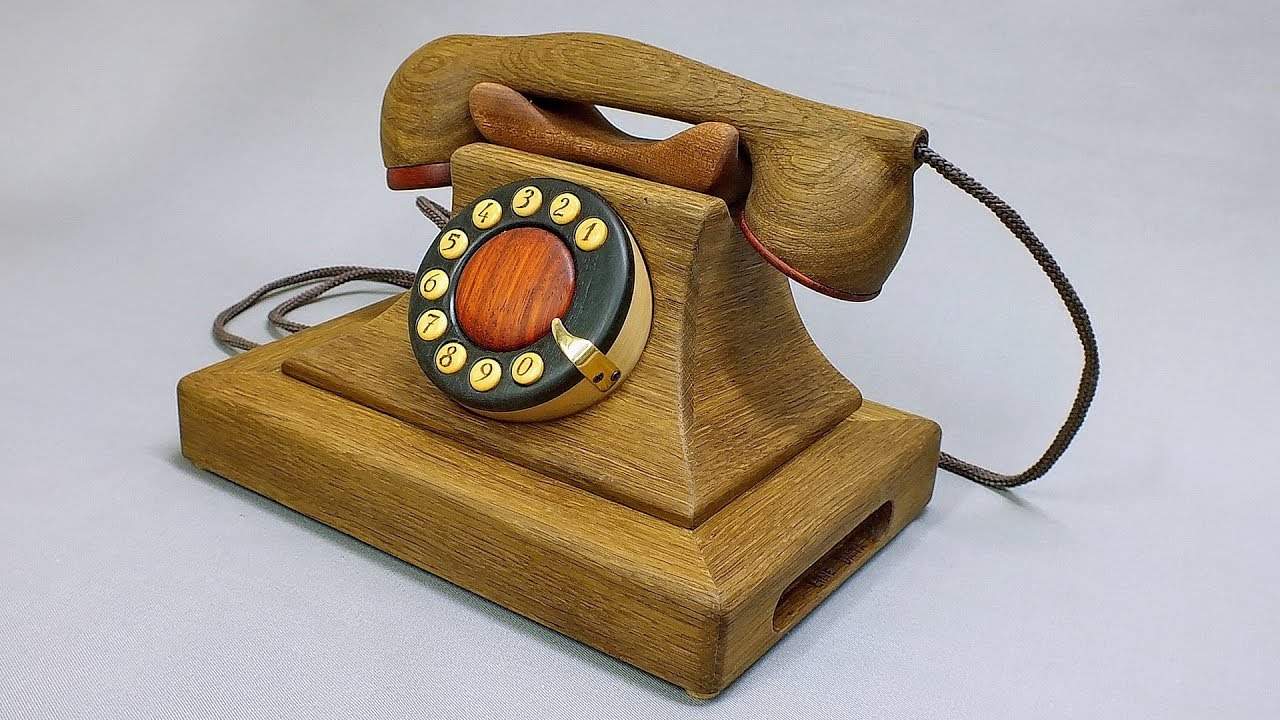

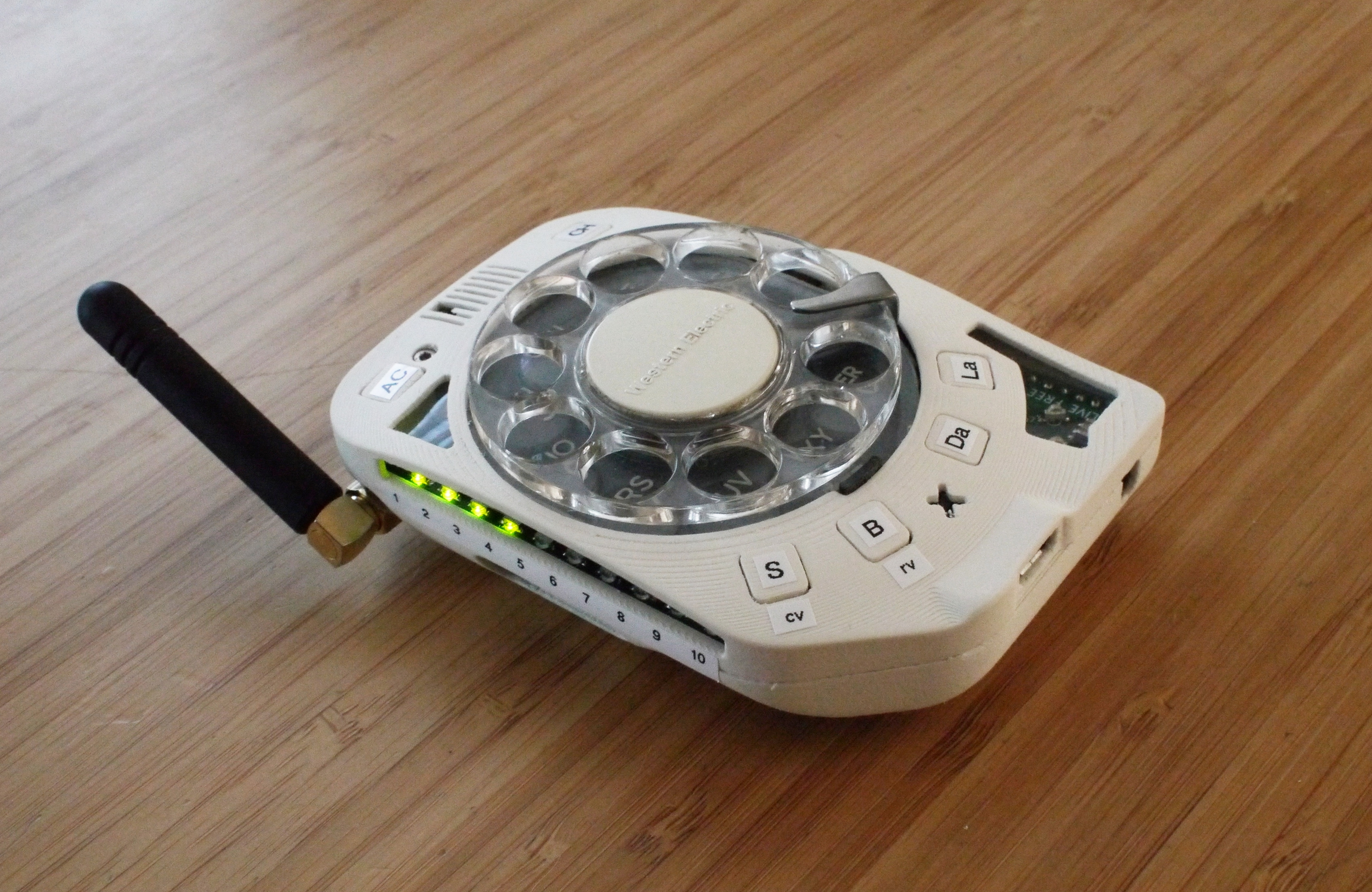

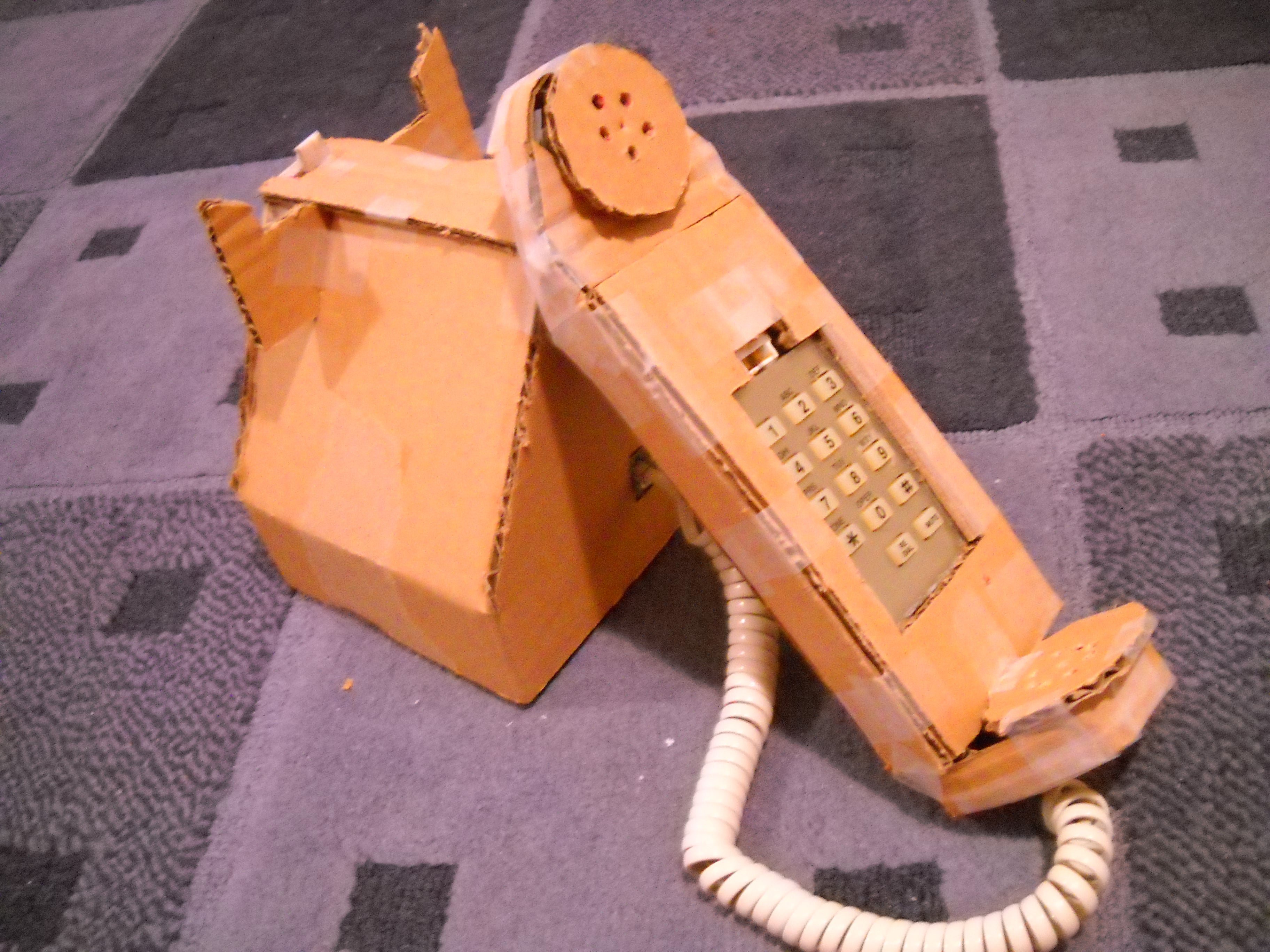

1. Делаем из дискового телефона VoIP-телефон
Если вам морально трудно проститься с вашим старым дисковым телефоном, вы можете превратить его в забавную гарнитуры для компьютера для использования с Google Voice, Skype, или любым другим VoIP-решением.
Если у вас есть несколько ненужных беспроводных телефонов (не совсем старых), то вы можете сделать из них хорошие walkie-talkie рации .
Надеюсь, этот сборник с идеями для преобразования старых гаджетов вдохновил вас. По ссылкам вы увидите наглядные руководства, как сделать ту или иную вещь, на английском языке. Все руководства снабжены хорошей визуализацией каждого из этапов преобразования.
